Параметры микросхем - линейных стабилизаторов положительного напряжения

Приведены таблицы с основными характеристиками интегральных стабилизаторов положительного напряжения (+). Характеристики: выходной ток, выходное напряжение, погрешность выходного напряжения, максимальное входное напряжение, ток потребления микросхемы, рабочая температура.

Тип І вых. ном., А U выхХ. ном., В Погрешность U вых., % U bx. макс., В І потреб., мА Темп, раб., °C
LM323K 3 5 5 20 20 0... + 125
МС78М05СТ 0,5 5 4 35 6 0... + 125
МС78М08СТ 0,5 8 4 35 6 0... + 125
МС78М12СТ 0,5 12 4
35
6 0... + 125
МС78М15СТ 0,5 15 4 35 6 0... + 125
L7805ABV 1 5 2 35 6 -40 . .. + 125
L7808ACV 1 8 2 35 6 0... + 125
L7812ABV 1 12 2 35 6 -40 ... + 125
L7815ABV 1 15 2 35 6 -40 ... + 125
МС7812АСТ 1 12 2 35 8 0... + 125
МС7815АСТ 1 15 2 35 8
0...
+ 125
МС7805ВТ 1 5 4 35 8 -40 ... + 125
МС7806ВТ 1 6 4 35 8 -40 . .. + 125
МС7809ВТ 1 9 4 35 8 -40 ... + 125
МС7812ВТ 1 12 4 35 8 -40 ... + 125
МС7824ВТ 1 24 4 40 6 -40 ... + 125
МС7805СТ 1 5 4 35 8 0... + 125
МС7806СТ 1 6 4 35
8
0... + 125
МС7809СТ 1 9 4 35 8 0... + 125
МС7812СТ 1 12 4 35 8 0. .. + 125
КР142ЕН9К 1 27 3 35 - -40 ..+85
КР1158ЕНЗВ 1,2 3 - 37 - 0... +70
КР1158ЕН5В 1,2 5 - 37 - 0... +70
КР1158ЕН5Г 1,2 5 - 37 - 0... +70
L7805CV 1,5 5 4 35 6 0... + 150
L7806CV 1,5 6 4 35 6 0... + 150
L7808CV 1,5 8 4 35 6 0. .. + 150
L7809CV 1,5 9 4 35 6 0... + 150
L7812CV 1,5 12 4 35 6 0... + 150
L7815CV 1,5 15 4 35 6 0... + 150
L7818CV 1,5 18 4 35 6 0... + 150
L7820CV 1,5 18 4 40 6 0... + 150
L7824CV 1,5 24 4 40 6 0... + 150
UA7805CKC 1,5 5 4 35 8 0. .. + 125
UA7812CKC 1,5 12 4 35 8 0... + 125
КР142ЕН5В 1,5 5 3,6 15 - -40 ..+85
КР142ЕН8А 1,5 9 3 35 - -40 ..+85
КР142ЕН8Б 1,5 12 3 35 - -40 ..+85
Тип І вых.
U вых. Погрешность U bx. І потреб., Темп.
  ном. , А ном., В U вых., % макс., В мА раб., °C
КР142ЕН8В 1,5 15 3 35 - -40 .. +85
КР142ЕН9Ж 1,5 20 4 40 - -40 .. +85
КР142ЕН9И 1,5 24 4 40 - -40 .. +85
КР142ЕН5Б 2 6 2 15 - -40 .. +85
L78S05CV 2 5 4 35 8 0... + 150
L78S09CV 2 9 4 35 8 0. .. + 150
L78S10CV 2 10 4 35 8 0... + 150
L78S12CV 2 12 4 35 8 0... + 150
L78S15CV 2 15 4 35 8 0... + 150
L78S24CV 2 24 4 40 8 0... + 150
КР142ЕН5А 2 5 2 15 - -40 .. +85
МС78Т05СТ 3 5 4 35 6 0... + 125
МС78Т12СТ 3 12 4 35 6 0. .. + 125
КР1157ЕН5А 0,1 5 2 35 - 0... +70
КР1157ЕН5Б 0,1 5 4 35 - 0... +70
КР1157ЕН5В 0,25 5 2 30 - 0... +70
КР1157ЕН5Г 0,25 5 4 30 - 0... +70
MC78M08CDT 0,5 8 4 35 6 0... + 125
MC78M09BDT 0,5 9 4 35 6 -40 ... + 125
MC78M12BDT 0,5 12 4 35 6 -40 . .. + 125
MC78M15CDT 0,5 15 4 35 6 0... + 125
MC7805BD2T 1 5 4 35 8 -40 ... + 125
L7805CD2T 1,5 5 4 35 6 0... + 150
MC78L05ABP 0,1 5 4 30 6 -40 ... + 125
MC78L08ABP 0,1 8 4 30 6 -40 ... + 125
MC78L12ABP 0,1 12 4 35 6 -40 ... + 125
MC78L08ACP 0,1 8 4 30 6 0. .. + 125
MC78L09ACP 0,1 9 4 35 6 0... + 125
MC78L12ACP 0,1 12 4 35 6 0... + 125
MC78L15ACP 0,1 15 4 35 6 0... + 125
MC78L18ACP 0,1 18 4 35 6 0... + 125
MC78L24ACP 0,1 24 4 40 6 0... + 125
L78L09ABZ 0,1 9 4 30 6 -40 ... + 125
L78L12ABZ 0,1 12 4 35 6 -40 . .. + 125
L78L15ABZ 0,1 15 4 35 6 -40 ... + 125
L78L05ACZ 0,1 5 4 30 6 0... + 125
L78L06ACZ 0,1 6 4 30 6 0... + 125
L78L09ACZ 0,1 9 4 30 6 0... + 125
L78L12ACZ 0,1 12 4 35 6 0... + 125
КР1157ЕН2402 0,1 24 2 40 - 0... +70
Тип І вых. ном., А U вых. ном., В Погрешность U вых., % U bx. макс., В І потреб., мА Темп, раб., °C
КР1157ЕН9А 0,1 9 2 35 - 0..+70
КР1157ЕН9В 0,1 9 4 35 - 0..+70
КР1157ЕН12Б 0,1 12 4 35 - 0..+70
КР1157ЕН18А 0,1 18 2 40 - 0..+70
КР1157ЕН24А 0,1 24 2 40 - 0..+70
КР1157ЕН502А 0,1 5 2 25 - 0. .+70
КР1157ЕН602А 0,1 6 2 25 - 0..+70
КР1157ЕН802А 0,1 8 2 25 - 0..+70
КР1157ЕН802Б 0,1 8 4 25 - 0..+70
КР1157ЕН902А 0,1 9 2 30 - 0..+70
КР1157ЕН1202А 0,1 12 2 30 - 0..+70
КР1157ЕН1502А 0,1 15 2 35 - 0..+70
КР1157ЕН1802А 0,1 18 2 35 - 0..+70
КР1157ЕН1802Б 0,1 18 4 35 - 0. .+70
КР1157ЕН2702Б 0,1 27 4 40 - 0..+70
КР1157ЕН12Г 0,25 12 4 35 - 0..+70
КР1157ЕН15В 0,25 15 2 35 - 0..+70
КР1157ЕН15Г 0,25 15 4 35 - 0..+70
КР1157ЕН18В 0,25 18 2 40 - 0..+70
КР1157ЕН18Г 0,25 18 4 40 - 0..+70
L78L05ACD 0,1 5 4 30 6 0... +125
L78L09ACD 0,1 9 4 30 6 0. .. +125
LM78L06F 0,1 6 2 35 6 -20...+85
LM78L08F 0,1 8 2 35 6 -20...+85
LM78L09F 0,1 9 2 35 6 -20...+85
LM78L12F 0,1 12 2 35 6 -20...+85
LM78L15F 0,1 15 2 35 6 -20...+85
LM78L24F 0,1 24 2 40 6 -20...+85
142ЕН5В 1,5 5 3,6 15 - -50... + 125
142ЕН8А 1,5 9 3 35 - -50. .. + 125
142ЕН8Б 1,5 12 3 35 - -50... + 125
142ЕН8В 1,5 15 3 35 - -50... + 125
142ЕН9А 1,5 20 2 40 - -50... + 125
142ЕН9Б 1,5 24 2 40 - -50... + 125
142ЕН9В 1,5 27 2 40 - -50... + 125
142ЕН5Г 1,5 6 3,5 15 - -50... + 125
142ЕН5А 2 5 2 15 - -50... + 125
142ЕН5Б 2 6 2 15 - -50. .. + 125

RadioStorage.net.

Применение микросхемных стабилизаторов серий 142, К142 и КР142

Применение микросхемных стабилизаторов серий 142, К142 и КР142

142ЕН5, 142ЕН8, 142ЕН9

Как известно [Л], эти стабилизаторы идентичны по схеме, каждый из них содержит устройство защиты от замыкания цепи нагрузки. Различаются они только максимальным выходным током и номинальным выходным напряжением, которое имеет одно из следующих значений: 5, 6, 9, 12, 15, 20, 24 и 27 В.

Стабилизатор напряжения (СН), защищенный от повреждения разрядным током конденсаторов. При наличии в выходной цепи СН конденсатора большой емкости иногда необходимо принимать меры по защите микросхемы, то есть по предотвращению разрядки конденсатора через ее цепи. Дело в том, что обычно используемые в цепях питания устройств конденсаторы емкостью до 10 мкФ и более обладают малым внутренним (емкостным) сопротивлением, поэтому при аварийном замыкании той или иной цепи устройства возникает импульс тока, значение которого может достигать десятков ампер. И хотя этот импульс очень кратковременен, его энергии может оказаться достаточно для разрушения микросхемы. Энергия импульса зависит от емкости конденсатора, выходного напряжения и скорости его уменьшения.

Для защиты микросхемы от повреждения в подобных случаях используют диоды. В устройстве, выполненном по схеме на рис. 1, диод VD1 защищает микросхему DA1 от разрядного тока конденсатора С2, а диод VD2 — от разрядного тока конденсатора C3 при замыкании на входе СН.

Выходное напряжение устройства Uвых. = Uвыx.cт. + Ir2R2, где Uвых.ст. — выходное напряжение микросхемы, Ir2 — ток через резистор R2.

Сопротивление резисторов R1 и R2 рассчитывают по формулам: R1 = Uвых.ст./Ir2 + Iп; R2 = Uвых - Uвых.ст./Ir2 ,где Iп - ток потерь в микросхеме, равный 5...10 мА. Для нормальной работы устройства ток Ir2 должен быть, как минимум, вдвое больше тока Iп.

Приняв Ir2=20 мА, в рассматриваемом случае (Uвых=10В Uвых.ст.=5 В) получаем Rl=5/(0,02+0,01)=333 Ом, R2=(10—5)/0,02=250 Ом.

Поскольку выбор сопротивлений этих резисторов из стандартного ряда номиналов приводит к отклонению выходного напряжения от расчетного значения, резистор R2 рекомендуется выбирать подстроечным. Это позволит в определенных пределах регулировать выходное напряжение.

Мощность Ррас., рассеиваемую микросхемой при максимальной нагрузке, определяют по формуле: Pрас. = Iвых.(Uвх - Uвых.) + IпUвх.

Конденсатор С1 необходим только в том случае, если длина проводов, соединяющих СН с конденсатором фильтра выпрямителя, больше 100 мм;

С2 сглаживает переходные процессы, и его рекомендуется устанавливать при наличии длинных соединительных проводов (печатных проводников) и в тех случаях, когда недопустимы броски напряжения и тока в Цепи питания нагрузки. Что касается конденсатора С3, то он служит для дополнительного уменьшения пульсаций напряжения на выводе 8 микросхемы DA1.

Наиболее подходят для использования в стабилизаторах танталовые оксидные конденсаторы, обладающие (конечно, при необходимой емкости) малым полным сопротивлением даже на высоких частотах: здесь танталовый конденсатор емкостью 1 мкФ эквивалентен алюминиевому оксидному конденсатору емкостью примерно 25 мкФ.

При соответствующем выборе микросхемы и сопротивления резисторов R1, R2 выходное напряжение может быть более 25 В (в любом случае оно не должно превышать разности Uвых.max. - Uпд ,где Uпд — минимально допустимое падение напряжения на микросхеме). Емкость конденсаторов С2, С3 — не Менее 25 мкФ.

СН со ступенчатым включением (рис.2)


Функции «коммутирующего» элемента в этом устройстве выполняет транзистор VT1. В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2.

При этом напряжение на выводе 8 микросхемы DA1 близко к 0 (оно равно напряжению насыщения Uкэ. нас. транзистора VTl), и выходное напряжение СН лишь ненамного превышает напряжение Uвых.ст. По мере зарядки конденсатора через резистор R3 транзистор закрывается, напряжение на выводе 8 DA1, а следовательно, и на выходе устройства возрастает, и спустя некоторое время выходное напряжение достигает заданного уровня. Длительность установления выходного напряжения зависит от постоянной времени цепи R3C3.

Назначение конденсаторов С1 и С2 - то же, что и в СН по схеме на рис.1.

СН с выходным напряжением повышенной стабильности (рис.3)


Как видно из схемы, отличие этого СН от устройства по схеме на рис. 1 (кроме отсутствия защитных диодов и конденсатора С3) заключается в замене резистора R2 стабилитроном VD1. Последний поддерживает более стабильное напряжение на выводе 8 микросхемы DA1 и тем самым дополнительно уменьшает колебания напряжения на нагрузке.

Недостаток устройства — невозможность плавной регулировки выходного напряжения (его можно изменять только подбором стабилитрона VD1).

СН с выходным напряжением, регулируемым от 0 В


На рис.4 изображена схема устройства, выходное напряжение которого можно регулировать от 0 до 10 В. Требуемое значение устанавливают переменным резистором R2. При установке его движка в нижнее (по схеме) положение (резистор полностью выведен из цепи) напряжение на выводе 8 DA1 имеет отрицательную полярность и равно разности Uvd1 — Uвых. ст. (Uvd1 — напряжение стабилизации стабилитрона VD1), поэтому выходное напряжение СН равно 0. По мере перемещения движка этого резистора вверх отрицательное напряжение на выводе 8 уменьшается и при некотором его сопротивлении становится равным напряжению Uвых.ст. При дальнейшем увеличении сопротивления резистора выходное напряжение СН возрастает от 0 до максимального значения.

СН с внешними регулирующими транзисторами

Микросхемы 142ЕН5, 142ЕН8, 142ЕН9 в зависимости от типа могут отдавать в нагрузку ток до 1,5...3 А. Однако эксплуатация их с предельным током нагрузки нежелательна, так как требует применения эффективных теплоотводов (допустимая рабочая температура кристалла ниже, чем у большинства мощных транзисторов).

Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.

Принципиальная схема базового варианта СН с внешним регулирующим транзистором показана на рис.5. При токе нагрузки до 180...190 мА падение напряжения на резисторе R1 невелико, и устройство работает так же, как и без транзистора. При большем токе это падение напряжения достигает 0,6...0,7 В, и транзистор VT1 начинает открываться, ограничивая тем самым дальнейшее увеличение тока через микросхему DA1. Она поддерживает выходное напряжение на заданном уровне, как и в типовом включении: при повышении входного напряжения снижается входной ток, а следовательно, и напряжение управляющего сигнала на эмиттерном переходе транзистора VT1, и наоборот.

Применяя такой СН, следует иметь в виду, что минимальная разность напряжений Uвх. и Uвых. должна быть равна сумме минимального падения напряжения на используемой микросхеме и напряжения Uэб регулирующего транзистора.

Необходимо также позаботиться об ограничении тока через этот транзистор, так как при замыкании в нагрузке он может превысить ток через микросхему в число раз, равное статическому коэффициенту передачи тока h31э, и достичь 20А и даже более. Такого тока в большинстве случаев достаточно для вывода из строя не только регулирующего транзистора, но и нагрузки.

Схемы возможных вариантов СН с ограничением тока через регулирующий транзистор показаны на рис. 6-8. В первом из них (рис.6) эта задача решается включением параллельно эмиттерному переходу транзистора VT1 двух соединенных последовательно диодов VD1, VD2, которые открываются, если ток нагрузки превышает 7 А. СН продолжает работать и при некото ом дальнейшем увеличении тока, но как только он достигает 8 А, срабатывает система защиты микросхемы от перегрузки.

Недостаток рассмотренного варианта — сильная зависимость тока срабатывания системы защиты от параметров транзистора и диодов, (ее можно значительно ослабить, если обеспечить тепловой контакт между корпусами этих элементов).

Значительно меньше этот недостаток проявляется в СН по схеме на рис. 7.

Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и пр мое напряжение диода VD1 примерно одинаковы, то распределение тока ме ду микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1. При малом выходном токе падение напряжения на резисторе R2 и диоде VD1 мало, поэтому транзистор VT1 закрыт и работает только микросхема. По мере увеличения выходного тока это падение напряжения возрастает, и когда оно достигает 0,6...0,7 В, транзистор начинает открываться, и все большая часть тока начинает течь через него. При этом микросхема поддерживает выходное напряжение на уровне, определяемом ее типом: при увеличении напряжения ее регулирующий элемент закрывается, снижая тем самым протекающий через нее ток, и падение напряжения на цепи R2VD2 уменьшается. В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. Если же напряжение на выходе СН увеличивается, процесс регулирования протекает в противоположном направлении.

Введение в эмиттерную цепь транзистора VT1 резистора R1, Повышающего устойчивость работы СН (он предотвращает его самовозбуждение) требует увеличения входного напряжения.

В то же время, чем больше сопротивление этого резистора, тем меньше ток срабатывания по перегрузке зависит от параметров транзистора VT1 и диода VD1. Однако с увеличением сопротивления резистора возрастает рассеиваемая на нем мощность, в результате чего снижается КПД и ухудшается тепловой режим устройства.

В СН по схеме на рис. 8 транзистор VT1 также выполняет функции регулирующего элемента.

Сопротивление резистора R1 выбирают таким образом, чтобы он открывался при токе нагрузки около 100 мА.

Транзистор VT2 реагирует на изменение (под действием тока нагрузки) падения напряжения на резисторе R2 и открывается, когда оно достигает 0,6...0,7 В, защищая тем самым регулирующий транзистор VT1.

Элементы этого СН рассчитывают и выбирают следующим образом. Предположим, необходим СН с выходным напряжением Uвых. = 5В при токе нагрузки Iвыx. = 5А Входное напряжение Uвх. = 15В. Микросхема 142ЕН5В (Iвых.max. = 2А).

Сначала выбирают транзистор VT1, способный при замыкании выходной цепи рассеять мощность Ррас = Uвх. Iвых.max. = 15*5 = 75Вт. С учетом некоторого запаса для повышения надежности желательно выбрать транзистор с Ррас. = 90...100 Вт. Его статический коэффициент передачи тока h31э при токе коллектора Iк = 5А должен быть не менее 10. Этим требованиям в полной мере отвечает транзистор КТ818АМ - его Pрас.= 100 Вт, h31э = 15 при токе Iк = 5А, Iк.max. = 15А, ток базы Iб = Iк/h31э = 0.33А. Uбэ = 0.9В при токе Iк=5А.

Ток Iвых. микросхемы 142ЕН5В выбирают с таким избытком, чтобы он перекрывал возможные отклонения параметров элементов и напряжения Uбэ.vt1 если этот запас взять равным 20%, то ток Iвых. будет равен 1,2*Iб.vt1 а ток через резистор R1 Ir1 = 0.2*Iб.vt1.

Поэтому сопротивление резистора R1 =Uбэ.vt1/0. 2*Iб.vt1 = 13.4 Ом.

Сопротивление резистора R2 рассчитывают по формуле:

R2 = Uбэ.vt2.откр./Iвых. = 0.14 Ом,

где напряжение открывания транзистора Uбэ.vt2.откр. = 0.7В

Транзистор VT2 выбирают из условий Iк.vt2 > Iб.vt1 и Pрас. = Uвх.*Iб.vt1 = 15*0.33 = 5Вт

Этим требованиям отвечает транзистор КТ814А.

У рассматриваемого устройства два недостатка:

Во-первых, довольно большая рассеиваемая мощность (при максимальном токе входное напряжение должно превосходить выходное на величину, равную сумме минимального падения напряжения на микросхеме и значений напряжения на эмиттерном переходе транзисторов VT1 и VT2).

Во-вторых, очень жесткие требования к регулирующему транзистору, который должен выдерживать максимальный ток стабилизатора при большом напряжении Uкэ.

Мощный СН


Его можно выполнить по схеме на рис.9. Представленный вариант обеспечивает выходное напряжение в пределах 5...30В при токе нагрузки до 5А. Кроме микросхемы DA1 и регулирующего транзистора VT1, он содержит измерительный мост, образованный резисторами R2 — R5, R7, и компаратор на ОУ DA2. Особенность моста в том, что через входящий в него резистор R7 протекает большая часть тока нагрузки. Требуемое выходное напряжение устанавливают подстроечным резистором R6, значение тока (в данном случае 5А), при превышении которого СН становится стабилизатором тока, — резистором R2

При токе нагрузки, меньшем 5А, падение напряжения на резисторе R7 таково, что входное напряжение ОУ DA2 больше 0, поэтому его выходное напряжение положительно, диод VD1 закрыт и компаратор не оказывает на работу СН никакого влияния. Увеличение тока нагрузки до 5А и соответствующее повышение падения напряжения на резисторе R7 приводят к тому, что входное напряжение ОУ DA2 вначале уменьшается до 0, а затем меняет знак.

В результате его выходное напряжение также становится отрицательным, диод VD1 и светодиод HL1 открываются и напряжение на выводе 8 микросхемы DA1 устанавливается на уровне, соответствующем току нагрузки 5А. Свечение светодиода HL1 сигнализирует о том, что устройство перешло в режим стабилизации тока. Колебания сопротивления нагрузки теперь вызывают только изменение выходного напряжения, ток же нагрузки остается неизменным — 5А.

При восстановлении номинальной нагрузки выходное напряжение возрастает до заданного значения. Дальнейшее уменьшение выходного тока приводит к тому, что входное, а за ним и выходное напряжения ОУ DA2 вновь становятся положительными, диод VD1 закрывается и устройство возвращается в режим стабилизации напряжения.

Вместо К140УД7 в описанном СН (как, впрочем, и во всех последующих), можно использовать ОУ К140УД6, К153УД6, К157УД2 и т.п.

СН с высоким коэффициентом стабилизации


Устройство, выполненное по схеме на рис.10, обеспечивает коэффициент нестабильности напряжения менее 0,001% в широком интервале температуры и тока наг узки.

Повышение точности поддержания выходного напряжения достигнуто введением цепи отрицательной обратной связи, состоящей из измерительного моста R1—R3 VD1, ОУ DA2 и полевого транзистора VT1. Таким образом, напряжение на выводе 8 микросхемы DA1 здесь определяется напряжением стабилизации Uvd1 стабилитрона VD1 и напряжением рассогласования моста, усиленным ОУ DA2. Выходное напряжение Uвых.= Uвых.ст. + Uvd1-

Ток через стабилитрон VD1 устанавливают подбором резистора R3. Его сопротивление должно быть таким, чтобы обеспечивался минимальный температурный дрейф напряжения стабилизации.

СН с параллельно включенными микросхемами


Увеличения выходного тока можно добиться не только введением внешнего регулирующего транзистора, но и параллельным соединением микросхем. Например, включив две 142ЕН5А, как показано на рис.11, можно получить выходной ток до 6А. Здесь ОУ DA1 сравнивает падения напряжения на резисторах R1 и R2. Его выходное напряжение так воздействует на микросхему DA2, что текущий через нее ток оказывается в точности равным току через DA3. Для предотвращения нежелательного повышения выходного напряжения в отсутствие нагрузки выход устройства нагружен резистором R6.

Следует отметить, что при максимальном токе нагрузки на резисторах R1 и R2 рассеивается мощность более 2 Вт, поэтому использовать такой СН целесообразно лишь в тех случаях, если нагрузку нельзя разделить на две части (например, на две группы микросхем) с потребляемым током до 3А и питать каждую из них от отдельного СН.

Двуполярный СН на основе однополярной микросхемы


Можно выполнить его по схеме, изображенной на рис.12. Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. Минусовое плечо содержит делитель напряжения из резисторов одинакового сопротивления R1, R2, инвертирующий усилитель на ОУ DA2 и регулирующий транзистор VT1.

ОУ сравнивает выходное напряжение плеч по абсолютной величине, усиливает сигнал ошибки и подает его в цепь базы транзистора VT1. Если напряжение минусового плеча по какой-либо причине становится меньше, чем плюсового (по абсолютной величине), напряжение на инвертирующем входе ОУ DA1 становится больше 0, и его выходное напряжение понижается, открывая регулирующий транзистор VT1 в большей мере и, тем самым, компенсируя снижение напряжения минусового плеча. Если же это напряжение, наоборот, возрастает, процесс протекает в противоположном направлении и равенство выходных напряжений также восстанавливается.

СН с регулируемым выходным напряжением


Можно собрать его по схеме на рис.13. Здесь ОУ DA2 выполняет функции повторителя напряжения, снимаемого с движка переменного резистора R2. ОУ питается нестабилизированным напряжением, но на его выходной сигнал это практически не влияет, так как напряжение смещения нуля не превышает нескольких милливольт. Благодаря большому входному сопротивлению ОУ становится возможным увеличить сопротивление делителя R1R2 в десятки раз (по сравнению с СН с типовым включением микросхемы DA1) и, тем самым, значительно уменьшить потребляемый им ток.

Введение в цепь обратной связи СН усилителя на ОУ DA2 (рис. 14) позволяет снизить коэффициенты нестабильности Кu и Кi. Коэффициент усиления усилителя определяется сопротивлением резисторов делителя R3R4 и при указанных на схеме номиналах равен 10. Требуемое выходное напряжение устанавливают переменным резистором R2.

Литература

Щербина А., Благий С. Микросхемные стабилизаторы серий 142, К142, КР142. — Радио. 1990, №8. с.89\90; №9. c. 73,74.

А. Щербина, С. Благий, В. Иванов г. Москва (РАДИО № 3, 1991 г.)


Микросхемы общего назначения

К140УД22А

Цена: 228.20 руб

Микросхема: К140УД22А

К140УД9

Цена: 285.25 руб

Микросхема: К140УД9

КР140УД20А

Цена: 13. 92 руб

Микросхема: КР140УД20А

КР140УД17Б

Цена: 23.21 руб

Микросхема: КР140УД17Б

КР140УД20Б

Цена: 12.76 руб

Микросхема: КР140УД20Б

КР140УД23

Цена: 13.68 руб

Микросхема: КР140УД23

КР140УД5Б

Цена: 11.41 руб

Микросхема: КР140УД5Б

142ЕН1А

Цена: 171.15 руб

Микросхема: 142ЕН1А

142ЕН1Б

Цена: 285.25 руб

Микросхема: 142ЕН1Б

142ЕН2Б

Цена: 228. 20 руб

Микросхема: 142ЕН2Б

142ЕН2А

Цена: 228.20 руб

Микросхема: 142ЕН2А

142ЕН5Б

Цена по запросу

Микросхема: 142ЕН5Б

142ЕН5В

Цена: 456.40 руб

Микросхема: 142ЕН5В

142ЕН6А

Цена: 1 597.40 руб

Микросхема: 142ЕН6А

142ЕН6Б

Цена: 1 597.40 руб

Микросхема: 142ЕН6Б

142ЕН6В

Цена: 1 825.60 руб

Микросхема: 142ЕН6В

142ЕН9Б

Цена: 456. 40 руб

Микросхема: 142ЕН9Б

142ЕН9А

Цена: 342.30 руб

Микросхема: 142ЕН9А

142ЕН12

Цена: 1 825.60 руб

Микросхема: 142ЕН12

К142ЕН6А

Цена: 1 392.41 руб

Микросхема: К142ЕН6А

К142ЕН6В

Цена: 1 198.05 руб

Микросхема: К142ЕН6В

К142ЕН8Г

Цена: 186.49 руб

Микросхема: К142ЕН8Г

К142ЕН9Д

Цена: 366.75 руб

Микросхема: К142ЕН9Д

КР142ЕН1Б

Цена: 13. 69 руб

Микросхема: КР142ЕН1Б

КР142ЕН2А

Цена: 11.41 руб

Микросхема: КР142ЕН2А

КР142ЕН2Г

Цена: 13.69 руб

Микросхема: КР142ЕН2Г

КР142ЕН5В

Цена: 11.41 руб

Микросхема: КР142ЕН5В

КР142ЕН5Б

Цена: 12.76 руб

Микросхема: КР142ЕН5Б

КР142ЕН8Б

Цена по запросу

Микросхема: КР142ЕН8Б

К145АП2

Цена: 23.21 руб

Микросхема: К145АП2

К145ВХ205

Цена: 15. 97 руб

Микросхема: К145ВХ205

К145ИК11П

Цена: 13.69 руб

Микросхема: К145ИК11П

К145КТ2

Цена: 13.69 руб

Микросхема: К145КТ2

КР145ИК1801

Цена: 17.41 руб

Микросхема: КР145ИК1801

153УД6

Цена по запросу

Микросхема: 153УД6

154УД1А

Цена: 171.15 руб

Микросхема: 154УД1А

154УД3Б

Цена: 171.15 руб

Микросхема: 154УД3Б

154УД4Б

Цена: 342. 30 руб

Микросхема: 154УД4Б

К155ИЕ8

Цена: 17.12 руб

Микросхема: К155ИЕ8

К155ИЕ9

Цена: 11.41 руб

Микросхема: К155ИЕ9

К155ИП3

Цена: 13.69 руб

Микросхема: К155ИП3

К155ИП4

Цена: 11.41 руб

Микросхема: К155ИП4

К155ИР1

Цена: 17.12 руб

Микросхема: К155ИР1

К155КП2

Цена: 11.41 руб

Микросхема: К155КП2

К155ЛД3

Цена: 11.41 руб

Микросхема: К155ЛД3

К155ЛН6

Цена: 18. 26 руб

Микросхема: К155ЛН6

Микросхемы стабилизаторов напряжения

Наименование микросхемы Напряжение стабил., В Макс. Iст. нагр., А Расс. мах., Вт Iпотр, мА Код на корпусе
(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б 3...12±0,3 3...12±0,1 3...12±0,5 3...12±0,5 3...12±0,3 3...12±0,1 0,15 0,8 4 (К)06 (К)07 К27 К28 К08 К09
142ЕН3 К142ЕН3А К142ЕН3Б 142ЕН4 К142ЕН4А К142ЕН4Б 3...30±0,05 3...30±0,05 5...30±0,05 1.2...15±0,1 1.2...15±0,2 3...15±0,4 1,0 1,0 0,75 0,3 0,3 0,3 6 10 10 К10 К31 11 К11 К32
(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г 5±0,1 6±0,12 5±0,18 6±0,21 3,0 3,0 2,0 2,0 5 10 (К)12 (К)13 (К)14 (К)15
142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В ±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5 0,2 5 7,5 16 К16 17 К17 42 К33
142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е ±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0 0,15 5 7,5 43 К34 К48 К49
(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В 9±0,15 12±0,27 15±0,36 1,5 6 10 (К)18 (К)19 (К)20
К142ЕН8Г К142ЕН8Д К142ЕН8Е 9±0,36 12±0,48 15±0,6 1,0 6 10 К35 К36 К37
142ЕН9А 142ЕН9Б 142ЕН9В 20±0. 2 24±0,25 27±0,35 1,5 6 10 21 22 23
К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е 20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81 1,5 1,5 1,5 1,0 1,0 1,0 6 10 К21 К22 К23 К38 К39 К40
(К)142ЕН10 (К)142ЕН11 3...30 1.2...37 1,0 1.5 2 4 7 7 (К)24 (К)25
(К)142ЕН12 КР142ЕН12А 1.2...37 1,2...37 1.5 1,0 1 1 5 (К)47
КР142ЕН15А КР142ЕН15Б ±15±0,5 ±15±0,5 0,1 0,2 0,8 0,8
КР142ЕН18А КР142ЕН18Б -1,2. ..26,5 -1,2...26,5 1,0 1,5 1 1 5 (LM337)
КР1157ЕН502 КР1157ЕН602 КР1157ЕН802 КР1157ЕН902 КР1157ЕН1202 КР1157ЕН1502 КР1157ЕН1802 КР1157ЕН2402 КР1157ЕН2702 5 6 8 9 12 15 18 24 27 0,1 0,5 5 78L05 78L06 78L08 78L09 78L12 78L15 78L18 78L24 78L27
КР1170ЕН3 КР1170ЕН4 КР1170ЕН5 КР1170ЕН6 КР1170ЕН8 КР1170ЕН9 КР1170ЕН12 КР1170ЕН15 3 4 5 6 8 9 12 15 0,1 0,5 1,5 см. рис.
КР1168ЕН5 КР1168ЕН6 КР1168ЕН8 КР1168ЕН9 КР1168ЕН12 КР1168ЕН15 КР1168ЕН18 КР1168ЕН24 КР1168ЕН1 -5 -6 -8 -9 -12 -15 -18 -24 -1,5...37 0,1 0,5 5 79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24

Таблица микросхем стабилизаторов напряжения – audioGO

Питание, Самоделкин

Микросхема Напряжение стабилизации, В Макс. ток, А Расс. Мощн., Вт Потребл. Ток мА
(К)142ЕН5А
(К)142ЕН5Б
(К)142ЕН5В
(К)142ЕН5Г
5±0,1
6±0,12
5±0,18
6±0,21
3,0
3,0
2,0
2,0
5 10
(К)142ЕН8А
(К)142ЕН8Б
(К)142ЕН8В
9±0,15
12±0,27
15±0,36
1,5 6 10
К142ЕН8Г
К142ЕН8Д
К142ЕН8Е
9±0,36
12±0,48
15±0,6
1,0 6 10
(К)142ЕН11 1.2…37 1.5 4 7
(К)142ЕН12
КР142ЕН12А
1.2…37
1,2…37
1.5
1,0
1
1
5
КР142ЕН18А
КР142ЕН18Б
-1,2…26,5
-1,2…26,5
1,0
1,5
1
1
5

Схема стабилизатора очень проста и не требует практически ни каких пояснений.
Резистор R2 является регулятором выходного напряжения. При минимуме R2 напряжение на выходе стабилизатора минимально – 1,25 В. При максимуме соответственно максимально (если отключить нижний по схеме вывод R2, то Uвых равно Uвх).
Несколько слов о конструктивных особенностях стабилизаторов на микросхемах серии LM117/LM217/LM317.
На входе стабилизатора рекомендуется использовать шунтирующий керамический конденсатор емкостью 0,1 мкф или танталовый 1 мкф включенный как можно ближе к выводам стабилизатора. Не рекомендуется шунтировать выход стабилизатора емкостями в диапазоне от 500 до 5000 пФ, т.к. это приводит к чрезмерному “звону” выходного напряжения.
Резистор R1 следует подключать непосредственно вблизи выводов стабилизатора. Подключение данного резистора вблизи нагрузки достаточно сильно снижает стабилизацию. Резистор R2 необходимо подключать верхним по схеме выводом так же ближе к стабилизатору, а провод от нижнего вывода ближе к нагрузке.
Ток корый может выдержать стабилизатор конечно маловат, но это не страшно, т. к. стабилизаторы можно включать паралельно. К каждой микросхеме-стабилизатору всего лишь необходимо подключить свои Д1, Д2 и включить в имеющеюся схему стабилизатора. Таким образом можно изготавливать блоки питания на 15 А и более. Входные и выходные напряжения так же могут варироваться в больших пределах главное, что бы разница между входным и выходным напряжением не привышала 40 вольт!
Следует помнить при установке микросхем на радиатор, что фланец микросхемы следует изолировать от радиатора, т.к. на фланце присутствует напряжение Uвых.

Упередна таблица русских элемената

Упередна таблица русских элемената

К174АФ1

TBA 920

К 174HA14

TCA 45000

К 174AF5

TDA2530

К 174HA14

UL 1621N

К 174GL1A

TDA1170

K174HA16

TDA 3520

К 174KP1

ТДА 1029

К 174HA17

TDA 3510

К 174PS1

ТК А 240

К 174HA24

TDA 2595

К174ПС1

Ю 042

К 174HA25

TDA 4610

К174ПС1

У 5010А

К 174HA27

TDA 4565

K174UK1

ТК А 660

К 174HA28

TDA 3510

K174UNĆ

TBA 820M

К 174HA31

TDA 3530

К174УН7

N210K

K174HA32

TDA 4555

К174УН7

TBA 81 OS

К 174HA32

TDA 3506

К174УН9

ТК А 940

К 174HA33

TDA 3505

К 174UN10

ТК А 740А

. К176ИД2

MHB 4543

К174УН11

TDA 2020

К 561IM1

CD 4008A

К 174UN12

ТК А 730А

К561КП2

CD 4051A

К 174UN13

ТДА 1002

K1109KT23

ULN 2004A

К 174UN14

TDA 2003

К 10Ź1HA5

TDA 3652

К174УН15

TDA 2004

К 1033EU1

TDA 4600

К174УН17

ТДА 7588

К 1039HA2

TDA 4505

К 174UN1B

AN 7145

КР 142ЕН5А

MA 7805T

К174УН19

TDA 2030

КР 142ЕН5В

MA 7805T

К174УП1

TBA 970

КР 142ЕН5Г

MA 7806T

К 174UP1

TBA 120S

КР142ЕН5Г

MA 7806T

К174УП2

ТДА 440

КР 142ЕН8Б

MA 7812IS

К174УП3

TCA420

КР 565РУ5Б

MCM6564A

К 174UP4

TBA 120U

КР 1021УР1

TDA 3541

К174УП5

TDA 2541

КР 1021HA2

ТДА 2578А

К174УП7

TCA 770

КР 1021HA3

TDA 3591

К174УП8

TDA 2545

КР 1021HA4

ТДА 3562А

К174УП11

TDA 1236

КР 1021УР1

TDA 3541

K174HA2

TCA 440

КР 1021HA2

TDA 2578

К 174HA3

NE 645B

КР 1021HA5

TDA 3652

К 174HA3

ЛМ 1011АН

КР 1039HA1

TDA 4503

К 174HA3

LM 1111 BN

КР 1051УР1

TDA 4443

К 174х4А

NE645B

КР 1051УР3

TDA 2557

К 174HA4

NE 561

КР 1051HA8

TDA 8442

К 174HA5

ТДА 1047

КР 1506HL1

SAA 1250

К 174HA6

TDA 2576

КР 1506HL2

SAA 1251

К 174HA6

ТДА 1047

КР 1628РР1

MDA 2061

К 174H ТО

А 2830

КР 1628РР2

MDA 2062

K174HA11

ТДА 2593

KR1853YG1-03

SAA 1293-03

К 174HA12

NE 561

le-Protectofs

i

м

КОД ЗАКАЗА

а)

КОД ЗАКАЗА

0,25A

0,350 <> hm

ICP-N05

0,4A

0,220 Ом

ИСП-F10

ICP-N10

0,6 А

0,135 Ом

ICP-F15

ICP-N15

0,8A

0 5 100 Ом

ICP-F20

ICP-N20

1,0A

0,100 Ом

ИСП-F25

ICP-N25

1,5А

0,070 Ом

ИСП-F38

ICP-N38

2,0A

D, 035 Ом

ICP-F50

ICP-N50

2,7A

0, Q23 Ом

ICP-F75

ICP-N75


Подобне подстроны:
238/6733, 231/7838, 239/565, 107/3544, 161/4196, 104/7904, 706/9453, 707/3729, 701/773, 781/4921, 805/1829, 799 / 2327, 1008/341, 1023/1586, 1001/982,

لاثة مثبتات الجهد دبوس

في هذه المقالة سننظر في إمكانيات وطرق الأكل. الأجهزة الرقمية تجميعها من قبل نفسك ، ولا سيما على. ليس سراً ن مفتاح نجاح أي جهاز هو مصدر الطاقة المناسب. بالطبع, يجب أن يكون التيار الكهربائي قادرا على إنتاج الطاقة اللازمة لتشغيل الجهاز, ويكون لديه مكثف كهربائيا في الخرج قدرة عالية, لتهدئة تموجات ويفضل أن تكون مستقرة.

وأؤكد على الأخيرة بشكل خاص, مختلف امدادات الطاقة غير المستقرة مثل أجهزة الشحن من الهواتف المحمولةأجهزة التوجيه وأجهزة مماثلة ليست مناسبة لتشغيل المشغلات الدقيقة والأجهزة الرقمية الأخرى مباشرة. نظرًا لأن الجهد الكهربي الناتج من هذه الإمداد بالطاقة يختلف ، اعتمادًا على قوة الحمل المتصل.الاستثناء من لك و ة الشحن المستقرة مع راج USB والذي ينتج 5 ولت عند الإخراج الحن الولة الالحن ميلولة.


أعتقد أن العديد من المبتدئين لدراسة الإلكترونيات, ومهتمين فقط, صدمني حقيقة: على محول الطاقة, على سبيل المثال, من وحدة التحكم مدهش , وأي غيرها مماثلة غير مستقرة 9 فولت العاصمة (أو التيار المباشر), وعند القياس بمقياس متعدد مع تحقيقات متصلة بجهات اتصال قابس БП على شاشة جهاز القياس المتعدد, كل 14, 16. أو حتى يمكن استخدام مصدر الطاقة هذا إذا كنت ترغب في تشغيل الأجهزة الرقمية, ولكن يجب تثبيت أداة التثبيت على شريحة 7805, أو KREN5. سفل الصورة توجد رقاقة L7805CV ي حزمة TO-220.


هذا استقرار لديه دائرة سهلة اتصالات, من طقم جسم الدائرة الدقيقة, أي من الأجزاء الضرورية لتشغيلها, نحتاج فقط إلى 2 مكثفات سيراميك عند 0,33 ميكروفاراد و 0,1 ميكروفاراد. يُعرف يرًا من مخطط الاتصال ويتم نقله من Datashit لى الشريحة:

وفقًا لذلك نحن نوفر الجهد لمدخلات از التثبيت هذا ، و نوصِّله إلى وحدة الإمداد بالطاقة. ونقوم بتوصيل ناقص ناقص الدائرة الدقيقة ، وإطعامها مباشرة إلى الإخراج.


وقد وصلنا إلى الخرج, وهو 5 فولتات الثابتة التي نحتاجها, والتي, إذا رغبت في ذلك, إذا قمت بإجراء الموصل المقابل, يمكنك الاتصال كابل USB وشحن هاتفك أو مشغل mp3 أو أي جهاز آخر مع القدرة على الشحن من منفذ USB.


تخفيض المثبت من 12 لى 5 ولت - مخطط

احن سيارة مع مرج USB معروف منذ من بعيد للجميع. في الداخل ، يتم ترتيبها وفقًا لنفس المبدأ ، أي عامل التثبيت ومكثفين وموصلين.


مثال لأولئك الذين يرغبون في تجميع احن مماثل بأيديهم أو إصلاح واحد موجود ، سأقدم سدائرتل مالت متلالي متلال مالت مال


Официальная распиновка. 7805 Официальная распиновка TO-220.عند التجميع يجب ن نتذكر أن распиновка من رقائق ي حالات مختلفة مختلفة:


عند راء ريحة ي متجر راديو يجب تسأل عامل استقرار مثل L7805CV Cي حزمة TO-220. يمكن ن تعمل هذه الشريحة بدون مشعاع بتيار يصل إلى 1 أمبير. ا كان العمل مطلوبًا في التيارات العالية ، يجب تثبيت الشريحة على المبرد.

بالطبع توجد هذه الشريحة يضًا في حالات رى على سبيل المثال ، TO-92 ، وو مر مألوف للجمينة اتلالانة اتلالالة اتلالالة المال يعمل ا المثبت عند التيارات حتى 100 مللي أمبير.الحد الأدنى لجهد الإدخال الذي يبدأ عنده المثبت العمل هو 6.7 ولت ، ي ما يعادل 7 ولت. يما يلي صورة للشريحة في الحزمة TO-92:

Текущая распиновка للرقاقة ي الحزمة TO-92 TO-220. يمكننا ن نرى ذلك في الشكل التالي ، يف يتضح من ذلك أن الأرجل معكوسة فيما يتعلق بـ TO-220:


بطبيعة الحال ، تنتج مثبتات الفولتية المختلفة ، على سبيل المثال 12 ولت ، 3.3 ولت وغيرها. الشيء الرئيسي هو ألا ننسى أن الجهد الكهربي للإدخال يجب ن يكون 1.7 - 3 ولت على الأقل أكثر من الناتج.

راقة 7833 - مخطط

يوضح الشكل التالي دبوس التثبيت 7833 ي حزمة TO-92. يتم استخدام هذه المثبتات لتشغيل شاشات الطاقة وبطاقات الذاكرة والأجهزة الطرفية الأخرى في الأجهزة الموجودة على وحدات التحكم الدقيقة التي تتطلب مصدر جهد أقل من 5 فولت, وهي القوة الرئيسية لجهاز التحكم الدقيق.


استقرار لإمدادات الطاقة MK

نا استخدم لتشغيل الأجهزة على ميكروكنترولر تجميعها وتصحيحها على اللوح ، المثبت ي اللية ، مارولة.يتم توفير الطاقة من المحول غير المستقر من لال المقبس الموجود على لوحة الجهاز. له مخطط الدائرة و مبين ي الشكل أدناه:


Распиновка

. ا كانت الأرجل مشوشة ، حتى التضمين يكفي لتعطيل از التثبيت ، لذلك عند تشغيلك ، عليك ن تكون حذرن. مؤلف المادة AKV.

مثبتات الجهد المتكاملة التي تنتجها الصناعة المحلية, تسمح سلسلة КР142 باستخدام طرق دائرة بسيطة للحصول على الفولتية المستقرة في مجموعة كبيرة إلى حد ما - من وحدات فولت إلى عدة عشرات من فولت.النظر في بعض حلول الدوائر التي قد تكون ذات فائدة لحم الخنزير.

راقة KR142EN5A ي استقرار لا يتجزأ مع الجهد الناتج ثابت ابت ابت من +5 V. ومع ذلك, بعد تغيير دائرة التبديل قليلا, من الممكن بناء عامل استقرار استنادا إلى هذه الدائرة الصغيرة بجهد خرج قابل للتعديل في النطاق من 5.6 فولت إلى 13 فولت. تظهر الدائرة في الشكل. 148.

يستقبل دخل المثبت المتكامل (دبوس 17 من رقاقة DA1) جهدا غير مستقر بقيمة +16 فولت, ويتلقى دبوس 8 إشارة من خرج جهاز التثبيت, وينظمه المقاوم المتغير R2 ويتم تضخيمه بواسطة تيار بواسطة الترانزستور VT1.الحد الأدنى للجهد (5.6 فولت) هو مجموع الجهد بين المجمع وباعث الترانزستور المفتوح بالكامل, والذي يبلغ حوالي 0,6 فولت, والجهد الناتج الاسمي للمثبت المتكامل في تضمينه المعتاد (5 فولت). مع ا المحرك المقاوم المتغير R2 ي الموضع العلوي في الرسم التخطيطي. مكثف C1 ينعم تموج الجهد. مكثف C2 يلغي الإثارة عالية التردد المحتملة للرقاقة. يصل حمل حمل المثبت لى 3 أ (يجب وضع الدائرة الدقيقة على المشتت الحراري).

الرقائق K142EN6A (B ، C ، D) عبارة عن مثبتات جهد ثنائية القطب مدمجة مع جهد إخراج ثات يبلغ 15 ولت.د دخل لل راع و 40 ولت والحد الأقصى الحالي للإخراج هو 200 مللي أمبير. ومع ذلك ، بناءً على هذا المثبت ، يمكنك بناء مصدر منظم ثنائي القطب للجهد الثابت. ويرد مخطط في التين. 149.

عن ريق تغيير الجهد عند الطرف الثاني من از التثبيت المتكامل ، يمكنك تغيير الخر لتلولولولولير الر لتلولولول يتم بط حدود التعديل لكلا الذراعين بواسطة مقاومات R2 и R4. يجب ن نتذكر ن تشتت



وة امتصاص المثبت هي 5 وات (بالطبع ي وجود التيرتت).

تعد الدوائر الكهروضوئية KR142EN18A و KR142EN18B بمثابة مثبتات للجهد ابلة للضبط بجهد رج يبلار الروضوئية ابلة للضب بجهد رج يبلال 1.2 ... 26.5 راتليبلغ 1.2 ... 26.5 راتيال يتم تضمين عنصر تنظيم المثبت في الأسلاك السلبية لمصادر الطاقة. يشبه لاف ومثبتات التثبيت من ا النوع ريحة KR142EN5A.

اليرة بنظام حماية د الحمل الزائد من تيار الخرج ومن الحرارة الزائدة. يجب.تظهر دائرة نموذجية للتبديل على الدوائر الصغيرة KR142EN18A (B) ي الشكل. 150.

ي جميع روف التشغيل ، يجب لا تقل سعة المكثف C 1 2 мкФ. في وجود مرشح تجانس لفلطية الخرج, إذا كان طول الموصلات التي تربطه بالمثبت لا يتجاوز 1 متر, فإن مدخل الإدخال





يمكن تزويد المثبت بمكثف مرشح الخرج.

بط الجهد الناتج عن ريق اختيار يم المقاومات R1 и R2. نها مرتبطة بالنسبة: Uout = Uout мин. (1 + R2 / R1) ،

ي الوقت نفسه ، يجب ن يكون التيار المتد عربي التيار المتدفقالالبي اللتيار المتدا عرلالبي اللتيار المتدع عرليار المتدفق عرلالبي اللتيار المتدفقاعادة ما يتم اختيار السعة للمكثف C2 لتكون بر من 2 мкФ.

في الحالات التي تتجاوز فيها السعة الكلية عند إخراج المثبت 20 درجة فهرنهايت, يمكن أن يؤدي الإغلاق العرضي لدائرة إدخال المثبت إلى فشل الدائرة الدقيقة, حيث سيتم تطبيق الجهد المكثف في القطبية العكسية على عناصره. لحماية الدائرة الكهربائية الصغيرة من مثل هذه الأحمال الزائدة, من الضروري تضمين الصمام الثنائي الواقي VD1 (الشكل 151), والذي يوقفه أثناء دائرة الطوارئ لدائرة الإدخال. وبالمثل يحمي الصمام الثنائي VD2 الدائرة الدقيقة في السن 17 ي تلك الحالا عن يحمي المام الناي VD2 الدائرة الدقيقة في السن 17 ي تلك الحالا

استنادًا إلى مثبت الجهد المتكامل ، من المكن إجراء مثبت التيار (الشكل 152). يساوي تيار استقرار الإنتاج تقريبًا 1 رج = 1,5 ولت / R1 ح حيث يتم تحديد R1 من نطاق 1 . .. 120 وم. باستخدام متغير المقاوم R3 يمكنك ضبط الانتاج الحالي.

ا لجأنا لى الخصائص المرجعية لمثبتات الجهد المتكاملة KP142EN12A (B) يمكنا ملاحظة الير14 مشالة الير14. تشبه دوائر التبديل التقليدية KR142EN12A دوائر التبديل



KR142EN18A يتم تضمين النيا الة الالة الة الالةبناءً على هذه الدوائر الصغيرة ، من السهل تجميع منظم الجهد ثنائي القطب. ويرد مخطط لها في التين. 153. لا توجد تعليقات محددة مطلوبة هنا. لتغيير د راع التثبيت ي وقت واحد ، يمكن استبدال المقاومات المتغيرة R2 و R3 بواحد ، مزدوج.

المرحلية - مثبتات الجهد

обновить المكونات المهمة لأي از إلكتروني هو منظم الجهد. ي الآونة الأخيرة ، تم بناء هذه العقد على الثنائيات زينر والترانزستورات. كان إجمالي عدد عناصر جهاز التثبيت مهما للغاية, خاصة إذا كان مطلوبا لضبط جهد الخرج, والحماية من الحمل الزائد والدوائر القصيرة, والحد من خرج التيار عند مستوى معين.مع ور رقائق متخصصة ، تغير الوضع. تتوفر الدوائر الدقيقة لثبات التيار الكهربائي لمجموعة واسعة من الفولتية وتيارات الإخراج, ولديها حماية مدمجة ضد التيار الزائد وارتفاع درجة الحرارة - عندما يتم تسخين بلورة الرقاقة فوق درجة الحرارة المسموح بها, فإنها تغلق وتحد من خرج الخرج. في الجدول. يوضح الشكل 2 ائمة بدارات منظم الجهد الخطي الأكثر شيوعًا لجهد الخرج الثابت في السوق المحلية للبعض ارات لليوعا لجهد الخرج الثابت في السوق المحلية للاليض ارات للاليي ارات. 92 - распиновка. يتم استبدال الحروف хх في تعيين دائرة كهربائية دقيقة برقم أو رقمين يقابلان جهد التثبيت في فولت, لسلسلة الرقائق KR142EN, بواسطة الفهرس الأبجدي الرقمي المشار إليه في الجدول.يمكن أن تحتوي رقائق الشركات المصنعة الأجنبية لسلسلة 78xx 79xx و و و 78Mxx 79Mxx و و 78Lxx 79Lxx على بادئات مختلفة (تشير إلى الجهة المصنعة) واللواحق التي تحدد التصميم (قد تختلف عن تلك الموضحة في الشكل 92) ومدى درجة الحرارة. يجب ألا يغيب عن الأذهان أن المعلومات المتعلقة بتبديد الطاقة في وجود المشتت الحراري في بيانات جواز السفر لا يتم الإشارة إليها عادة, لذلك, يتم إعطاء بعض القيم المتوسطة هنا من الرسوم البيانية الواردة في الوثائق. نلاحظ.يمكن الاطلاع على مزيد المعلومات المفصلة حول بعض سلاسل الدوائر الصغيرة المحلية ي الأدبيات. تم نشر معلومات شاملة عن الرقائق الخاصة بإمدادات الطاقة الخطية في.

يوضح الشكل التالي دائرة نموذجية لتحويل الرقائق إلى جهد خرج ثابت. 93. بالنسبة لجميع الدوائر الدقيقة, يجب أن يكون المكثف С1 على الأقل 2,2 فهرنهايت للسيراميك أو التنتالوم وما لا يقل عن 10 فهرنهايت لأكسيد الألومنيوم

المكثفات. يجب ن تكون سعة المكثف C2 أق.بالنسبة لبعض الدوائر الصغيرة, قد تكون السعات أصغر, لكن القيم المشار إليها تضمن التشغيل المستقر لأي دوائر كهربائية دقيقة. ي الجودة

ي C1 يمكن استخدام مكثف مرشح التنعيم إذا لم يكن موجودًا على بعد ر يمن استخدام مكثف مرشح التنعيم ا لم يكن موجودًا على بعد ر يمن استخدام م مرح التنعيم ًا لم يكن موجودًا على بعد ر ر ني الة الدات رن يمكنك العثور على العديد من دوائر التبديل لاستخدامات مختلفة من الدوائر الدقيقة - لتوفير المزيد من الانتاج الحالي, وضبط الجهد الناتج, وإدخال خيارات الحماية الأخرى, واستخدام الدوائر الصغيرة كمولد حالي.

ا كنت بحاجة إلى تثبيت الجهد مخصصة و التعديل السلس جهد الخرج ، نه مناسب لاسدام بحاجة ل تثبيت الد مخصصة و التعديل السلس جهد الخرج ، نه مناسب لالخرج ن مناسب لاستخدام ايا25 ولت بين الخرج ومخرج التحكم. وترد المعلمات في الجدول. 3 و ودائرة التبديل نموذجي لمثبتات الجهد الإيجابي هو مبين في الشكل. 94.

تشكل المقاومات R1 و R2 مقسمًا خارجيًا ابلاً للتعديل مدرجًا في دائرة ضبط د الخرج Uout. والتي تحددها الصيغة:

حيث Iprot و الاستهلاك الحالي للدائرة الكهربائية الدقيقة وهو 50 ... 100 мкА. الرقم 1.25 ي هذه الصيغة و الجهد المذكور أعلاه بين الإخراج ومحطة التحكم ، والتي تدعمها الدائرة الدا الدائرة الديتلتلبية.

يجب ن يؤخذ في الاعتبار أنه ، على عكس مثبتات الجهد الناتج الثابت ، دوائر كهرباية يؤخذ ي الاعتبار نه ، عل عكس مثبتات الجهد الناتج الثابت ، دوائر كهرباية دواتر رباتية دار رباية دار رباية حاللية 9000 التلية 9000 عيلتلية 9000 علتلية 9000 التليةالحد الأدنى لقيمة رج التيار لهذه الدوائر هو 2.5 ... 5 звездочек مبير للدوائر منخفضة الطاقة و 5 ... 10 звездочек مبيرة اللة. ي معظم التطبيقات ، يكون الفاصل الحالي R1R2 افيًا لتوفير الحمل المطلوب.

أساسا وفقا لمخطط التين. 94 يمكنك تشغيل ورقاقات مع إخراج ثابت على

الجهد, لكن استهلاكهم الحالي أعلى بكثير (2 ... 4 مللي أمبير) وهو أقل استقرارا عندما يتغير التيار الناتج والجهد الناتج.

لتقليل التموج ، اصةً عند الفولتية عالية الإنتاج ، يوصى بتضمين مكثف تنعيم C2 اةً عند الفولتية عالية الإنتاج يوصى بتضمين مكثفنعيم C2 اةً عند الولتية. متطلبات المكثفات C1 و C3 في نفس متطلبات المكثفات المقابلة للدوائر الدقيقة ذات جهد رج ثابت.

يحمي الصمام الثنائي VD1 الرقاقة في حالة عدم وجود جهد دخل وعند توصيل خرجه بمصدر طاقة, على سبيل المثال, عند الشحن بطاريات قابلة للشحن أو من الإغلاق العرضي لدائرة الإدخال مع مكثف مشحون С.З.. يعمل الصمام النائي VD2 على تفريغ المكثف C2 عند لاق دائرة الخرج و الدخل وفي حالة علدم وجود C2.

يتم استخدام المعلومات المذكورة أعلاه في الاختيار الأولي للدوائر الدقيقة, قبل تصميم مثبت الجهد, يجب أن تتعرف على البيانات المرجعية الكاملة, على الأقل من أجل معرفة بالضبط الحد الأقصى المسموح به لجهد الإدخال, هو استقرار جهد الخرج الكافي عندما يتغير جهد الدخل أو تيار الخرج و درجة الحرارة.وتجدر الإشارة إلى أن جميع المعلمات من الدوائر الدقيقة هي في مستوى كاف بالنسبة للغالبية العظمى من حالات الاستخدام في ممارسة الراديو الهواة.

هناك نوعان من أوجه القصور الملحوظة في الدوائر الموصوفة - الحد الأدنى للجهد الأدنى بين المدخلات والمخرجات - 2 ... 3 فولت والقيود المفروضة على المعلمات القصوى - جهد الدخل, وتبديد الطاقة وتيار الإخراج. البًا ما لا تلعب أوجه القصور هذه دورًا وتدفع مقابلها سهولة الاستخدام وانخفاض تكلفة الدوائر الدقيقة.

نناقش أدناه العديد من تصميمات مثبتات الجهد باستخدام الدوائر الموصوفة.

الصعب حاليًا العثور على أي جهاز إلكتروني لا يستخدم مصدر طاقة ثابتًا. بشكل رئيسي كمصدر للطاقة, بالنسبة للغالبية العظمى من الأجهزة الإلكترونية المختلفة المصممة للعمل من 5 فولت, الخيار الأفضل سوف تستخدم ثلاثة دبوس لا يتجزأ 78L05 .

وصف المثبت 78L05

هذا المثبت ليس باهظ الثمن () وسهل الاستخدام, مما يجعل من السهل تصميم الدوائر الإلكترونية مع عدد كبير من لوحات الدوائر المطبوعة, والتي تكون غير مستقرة الجهد المستمر, وعلى كل لوحة يتم تثبيت المثبت الخاص بها بشكل منفصل.

Обновить التثبيت 78L05 (7805) ومع لك ، من ل التشغيل الأكثر موثوقية ، من المستحسن استخدام الصمام الثنائي الذي يحمي ااي الذي يحمي اي الي يحمي ااي الذي يحمي االن اتيلة اتالة رالة رالة رالة رالة رالة,

المعلمات التقنية و دبوس التثبيت 78L05:

  • Число звезд: 7 чел., 20 чел.
  • انتاج التيار الكهربائي: من 4. 5 لى 5.5 ولت.
  • الانتاج الحالي (الحد الأقصى): 100 مللي أمبير.
  • الاستهلاك الحالي (استقرار): 5.5 مللي أمبير.
  • المسموح به الفرق الجهد المدخلات والمخرجات: 1.7 ولت.
  • Просмотров: -40 часов +125 Просмотров


نظائر استقرار 78L05 (7805)

ناك نوعان من الشريحة: وي 7805 (الحمل الحالي يصل صل 1A) и 78 L05 منخفضة الطاقة (الحمللالحالي Aلي Aلي). النظير الأجنبي 7805 هو ka7805. نظائرها المحلية ي ل 78 L05 - KR1157EN5 ول 7805 - 142EN5

مخطط الأسلاك 78L05

يعد المخطط النموذجي لتشغيل مثبت 78L05 (وفقًا لورقة البيانات) سهلاً ولا يتطلب عددًا بيرًا عناررالة الارياة البيانات.


يعد المكثف C1 عند الإدخال روريًا للقضاء على تداخل التردد اللاسلكي عند تطبيق جهد الدخل. يضمن Capacitor C2.

عند تطوير مصدر طاقة ، يجب أن يؤخذ في الاعتبار نه من ل التشغيل المستقر لمثبت 78L05 يجلار لمثبت 78L05 يجلار لمثبت 78L05 يجلار لمأبت 78L05 يجلالان 7 اليليلان 7 اليليلان 7 اليليلان 7 اليليلي ن 7 اليليلي ن 7 لتليليلن 7 اليليلي ن 7 اليليلي ن 7 لتليليلي

يما يلي بعض الأمثلة على استخدام 78L05 Встроенный стабилизатор.

مختبر امدادات الطاقة على 78L05

تتميز هذه الدائرة بأصالتها, نظرا لاستخدامها غير القياسي للدائرة الكهربائية الصغيرة, حيث يعد جهاز التثبيت 78L05 مصدر الجهد المرجعي. نظرا لأن الحد الأقصى المسموح به لجهد الإدخال ل 78L05 هو 20 فولتا, يتم إضافة عامل تثبيت حدودي على الصمام الثنائي Зенера والمقاوم R1 إلى الدائرة لمنع فشل 78L05.


رقاقة TDA2030 متصلة مضخم ير مقلوب. مع ا الاتصال الكسب و 1 + R4 / R3 (ي هذه الحالة 6). وبالتالي ن الجهد عند راج وحدة تزويد الطاقة عندما تغير ماومة المقاوم R2 ، سوف تختلف تزويد الطاقة عندما تير ماومة المقاوم R2 ، سوف تختلف تول تولا كنت بحاجة.

5 ولت امدادات الطاقة бестрансформаторный

.


يتضمن هيكل وحدة تزويد الطاقة ما يلي: مؤشر طاقة على HL1 СИД, بدلا من محول تقليدي, دائرة طمس على عنصري С1 و R2, جسر مقوم ديود VD1, مكثفات لتقليل التموج, و Стабилитрон VD2 من 9 فولت ومنظم جهد متكامل 78L05 (DA1 ).إن الحاجة إلى الصمام الثنائي стабилитрон يرجع إلى حقيقة أن الجهد الناتج من جسر الصمام الثنائي هو حوالي 100 فولت وهذا يمكن أن يعطل جهاز تثبيت 78L05. يمكنك استخدام أي الصمام الثنائي زينر مع الجهد استقرار 8 ... 15 ولت.

обновить! نظرًا لن الدائرة لا تحتوي على عزل كلفاني عن مزود الطاقة يجب توخي الحذر عند توي الحذر عند عاد الحذر عند عداد مزوة اتلاد الحذر عساد الحزر عند عاد مزوة اتلاتاد مزود اتلاتاد موقة اتلاداد موقة اتلادا.

بسيط امدادات الطاقة ابل للتعديل على 78L05


تتراوح من الجهد ابل للتعديل في هذه الدائرة و من 5 لى 20 ولت.يتم تغيير الجهد الناتج باستخدام متغير R2 المقاوم. الحد الأقصى الحالي الحمل 1.5 مبير. ال ل استبدال مثبت 78L05 بـ 7805 80و نظيره المحلي ، KR142EN5A. الترانزستور VT1 يمكن استبداله. من المستحسن المستحسن ترانزستور وي VT2 على المبرد بمساحة لا تقل المساحة لا تقل ترانستور مربع. سم.

احن عالمي الدائرة

الدائرة احن بسيطة جدا وتنوعا. يتيح.


من المعروف نه عند حن البطاريات ، يكون وجود شحن مستقر مهمًا ، والذي يجب ن يكوسالي يجب ن يكوسالي يجب ن يكون حوالييات ن يكون حوالييات يون وود حن مستقر مهمًا ، والذي يجب ن يكوساليي يب ن يكون حوالييات ن يون حوالييات ن يون حوالييات الةيوفر بات تيار الشحن المثبت 78L05 (7805). يحتوي الاحن. استنادًا لى حقيقة ن ناتج جهاز التثبيت هو 5 ولت م للحصول ل مللي مبير نك تحتاج لإير ن تحتاج ليية ن تحتاج ل

م ‑ ‑ ‑ VT1 ‑ ‑ VT2 ‑ ‑ LED HL 1. ينطفئ المصباح عند اكتمال الشحن.

مصدر قابل للتعديل الحالي

لسبب سلبي ردود الفعلبعد مقاومة الحمل ، عند الإدخال 2 (لب) للدوارة الميكروية TDA2030 (DA2) اللدال 2 (لب) للدوارة الميكروية TDA2030 (DA2) اللدد ناجه Uin.تحت تأثير ا الجهد ، يتدفق التيار لال الحمل: Ih = Uin / R2. بناءً على هذه الصيغة ، لا يعتمد التيار المتدفق خلال الحمل على مقاومة هذا الحمل.


وبالتالي, عند تغيير الجهد المتوفر من المقاوم المتغير R1 إلى الإدخال 1 من DA2 من 0 раны 5 В, مع قيمة ثابتة للمقاوم R2 (10 أوم), يمكنك تغيير التيار المتدفق خلال الحمل في النطاق من 0 раны 0,5 А.

يمكن تطبيق دائرة مماثلة احن لشحن جميع أنواع البطاريات. الشحن الحالية ابت خلال عملية الشحن بأكملها ولا يعتمد على مستوى تفريغ البطارية و عدلم تناسق با ولا يعتمد على مستوى تفريغ البطارية و عدم تناسق بكة تناسق بكة.يمكن تغيير تيار الشحن الحد من خلال تقليل و زيادة مقاومة المقاوم R2.

(161،0 Кб ، تم تنزيله: 3،935)

حد المكونات المهمة للمعدات الإلكترونية هو مثبت الجهد في مصدر الطاقة. ي الآونة الأخيرة ، تم بناء هذه العقد على الثنائيات زينر والترانزستورات. كان إجمالي عدد عناصر جهاز التثبيت كبيرا للغاية, خاصة إذا كان مطلوبا للتحكم في جهد الخرج, والحماية من التحميل الزائد وتقليل الإنتاج, والحد من خرج التيار عند مستوى معين. مع ور رقائق متخصصة ، تغير الوضع. مثبتات الجهد الكهروضوئي قادرة على العمل على نطاق واسع من الفولتية وتيارات الإخراج, وغالبا ما يكون لها حماية مدمجة ضد التيار الزائد وارتفاع درجة الحرارة - بمجرد أن تتجاوز درجة حرارة رقاقة الدائرة المصغرة الدائرة القيمة المسموح بها, يكون تيار الإنتاج محدودا.حاليًا ، مجموعة مثبتات الجهد المحلية والأجنبية واسعة جدًا بحيث أصبح من الصعب للغاية التنقل فيها. وضعت أسفل الجدول. مصممة لتسهيل الاختيار الأولي لجهاز تثبيت الدائرة الصغيرة لجهاز إلكتروني معين. في الجدول. 13.4 يتم عرض ائمة بدوائر تنظيم الفولتية الخطية الأكثر يوعًا والمكونة من ثلاثة مخرجات ليااة مخرجات لياساة مخرات لياساة ارات ليااة اات ليااة ايرات ليااة ارات ليااة ايرات ليااة ايرات ليااة ارات ليارلاحامتالة ارلتالة الترلوالة الترلية ارلتالة ارلتالة الترلية في التين. 13.4 Распиновка для распиновки بهم المبسطة يظهر مر الأجهزة ، ويشير أيضا. يتم تضمين المثبتات فقط مع الجهد الناتج تتراوح بين 5 إلى 27 فولت في الجدول - الغالبية العظمى من الحالات من ممارسة راديو الهواة تنسجم مع هذا الفاصل.قد يختلف تصميم الأجهزة الأجنبية عن ذلك الموضح. يجب أن يؤخذ في الاعتبار أن المعلومات المتعلقة بتبديد الطاقة أثناء تشغيل الدائرة المصغرة مع المشتت الحراري في جوازات السفر للأجهزة عادة لا تشير إلى, وبالتالي, فإن متوسط ​​\ u200b \ u200b قيمها التي تم الحصول عليها من الرسوم البيانية المتاحة في الوثائق موضحة في الجداول. نلاحظ. هناك أيضا علامة مختلفة, على سبيل المثال, قبل تعيين مثبتات المجموعات 78, 79, 78L, 79L, 78M, 79m المدرجة في الجدول, في الواقع قد يكون هناك حرف واحد أو حرفين, والذي يشفر المصنع عادة.ل التعيينات الموضحة ي الجدول ، قد يكون هناك أيضًا أحرف وأرقام تشير إلى ميزات تصميم ير لى ميزات تصميم و لايريرية اليالة اليريرية ميات تميم و لاليريرية ميات تميم و لايرليرية تميم و لاليريرية التياليالة اليرليرية الياليالة اليرليرة. يظهر في الشكل مخطط نموذجي لتشغيل مثبتات الدائرة الكهربائية لجهد خرج ثابت. 13,5 (أ و ب).

بالنسبة إلى جميع الدوائر الكهرومغناطيسية المكثفة الخزفية أو التكسية التكسينية, يجب ألا تقل سعة المكثف С1 عن 2,2 فهرنهايت, ولمكثفات أكسيد الألومنيوم على الأقل 10 فهرنهايت, ومكثف الخرج С2 على الأقل 1 و 10 мкФ, على التوالي. تسمح بعض الدوائر الكهربائية الصغيرة بسعة أقل لكن القيم المشار إليها تضمن التشغيل المستقر لأي مثتر بسعة.يمكن تشغيل مرشح الإدخال بواسطة مكثف مرشح تنعيم ا كان لا يزيد وله 70وله за 70 млн. Человек الدائرة اليرة.


إذا كانت القيمة غير القياسية لجهد الخرج المستقر أو التنظيم السلس مطلوبا, فمن الملائم استخدام مثبتات دائرية متناهية الصغر قابلة للتعديل تدعم جهد 1.25 فولت بين الخرج ومخرج التحكم. يتم عرض قائمتهم في الجدول. 13.5.


في التين. 13.6 يوضح مخطط اتصال نموذجي للمثبتات عنصر تنظيم ي السلك الموجب. تشكل المقاومات R1 و R2 د ارجي قابل للتعديل والذي يتم تضمينه ي الدائرة لتحديد مستوللنادجيرجى ملاحظة نه على عكس مثبتات جهد الخرج الثابت ، لا تعمل المكثفات القابلة للتعديل دون تحميل. الحد الأدنى لقيمة رج التيار للمثبتات القابلة للتعديل منخفضة الطاقة ي 2. 5–5 مللي أمبير ، ويية - 5-10 مليار. ي معظم تطبيقات المثبتات ، يتم تقديم الحمل بواسطة مقسم الجهد المقاوم Rl ، R2 ي الشكل. 13.6. وفقًا لهذا المخطط ، يمكن تشغيل مثبتات بجهد خرج ثابت. ومع ذلك, أولا, التيار الذي يستهلكونه أكبر بكثير من В-4 مللي أمبير), وثانيا, يكون أقل استقرارا عندما يتغير تيار الخرج والجهد الناتج. ل الأسباب ، لا يمكن تحقيق الحد الأقصى المكن لمعامل تثبيت الجهاز.لتقليل مستوى التموج عند الخرج ، اصة مع يادة د الخرج ، يوصى بتضمين مكثف تنعيم S3 الرج و ر. تحتوي المكثفات C1 و C2 عل نفس متطلبات المكثفات المقابلة من المثبتات الثابتة. إذا كانت أداة التثبيت تعمل عند الحد الأقصى لجهد الخرج, فإذا كانت دائرة الإدخال مغلقة بطريق الخطأ أو تم فصل مصدر الطاقة, فإن الدائرة الكهربائية المصغرة تقع أسفل جهد عكسي كبير من جانب الحمل ويمكن أن تتلف. لحماية دائرة الإخراج في مثل هذه الحالات ، يتم توصيل الصمام الثنائي واقية VD1 بالتوازي معها. يحمي الصمام الثنائي الواقي الآخر VD2 الرقاقة من انب المكثف المشحون SZ.يقوم الصمام الثنائي بتفريغ هذا المكثف بسرعة ي حالة وجود دائرة طوارئ لدائرة تثبيت و را المداتلتلتلات.

سلسلة المنظمين الجهد المتكامل 142 لم يكن لديك دائما علامات النوع الكامل. ي هذه الحالة ، يوجد في هذه الحالة رمز تعيين مشروط يسمح لك بتحديد نوع الشريحة.

مثلة التشفير رمز التعليمات البرمجية على الجسم رقاقة:

الدوائر المتكاملة للمثبتات KR بدلا من K لديهم نفس المعايير وتختلف فقط ي تصميم السكن.عند تعليم هذه الدوائر الصغيرة ، البًا ما يتم استخدام تسمية مختصرة بدلاً استخرة بدلاً استخدام KR142EN5A.

اسم
رقاقة
يو عنة ،
ال
أنا st.max ،
A
م ماكس ،
W
نا تآمر ،
مبير
سكان ود على
سكان
(ك) 142EN1A 3... 12 ± 0,3 0,15 0,8 4 Номер 16 (C) 06
(ك) 142EN1B 3 . .. 12 ± 0,1 (C) 07
K142EN1V 3 ... 12 ± 0,5 K27
K142EN1G 3 ... 12 ± 0,5 K28
K142EN2A 3 ... 12 ± 0,3 K08
K142EN2B 3 ... 12 ± 0.1 K09
142ENZ 3 ... 30 ± 0,05 1,0 6 10 10
K142ENZA 3 ... 30 ± 0,05 1,0 K10
K142ENZB 5 ... 30 ± 0,05 0,75 K31
142EN4 1,2 ... 15 ± 0,1 0,3 11
K142EN4A 1. 2 ... 15 ± 0,2 0,3 K11
K142EN4B 3 ... 15 ± 0,4 0,3 K32

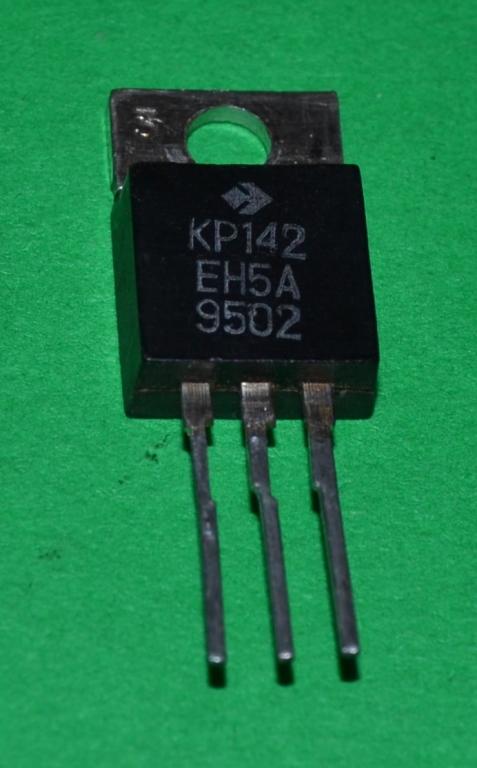

(ك) 142EN5A 5 ± 0,1 3,0 5 10 (ج) 12
(ك) 142EN5B 6 ± 0,12 3,0 (ج) 13
(ك) 142EN5V 5 ± 0,18 2,0 (ج) 14
(ك) 142EN5G 6 ± 0.21 2,0 (ج) 15
142EN6A ± 15 ± 0,015 0,2 5 7,5 16
K142EN6A ± 15 ± 0,3 K16
142EN6B ± 15 ± 0,05 17
K142EN6B ± 15 ± 0,3 K17
142EN6V ± 15 ± 0,025 42
К142ЕН6В ± 15 ± 0. 5 BLC
142EN6G ± 15 ± 0,075 0,15 5 7,5 43
K142EN6G ± 15 ± 0,5 K34
K142EN6D ± 15 ± 1,0 K48
K142EN6E ± 15 ± 1,0 K49
(ك) 142EN8A 9 ± 0,15 1,5 6 10 (ج) 18
(К) 142EN8B 12 ± 0.27 (ج) 19
() 142EN8V 15 ± 0,36 () 20
K142EN8G 9 ± 0,36 1,0 6 10 K35
K142EN8D 12 ± 0,48 K36
K142EN8E 15 ± 0,6 K37
142EN9A 20 ± 0,2 1,5 6 10 21
142EN9B 24 ± 0. 25 22
142EN9V 27 ± 0,35 23
K142EN9A 20 ± 0,4 1,5 6 10 K21
K142EN9B 24 ± 0,48 1,5 K22
K142EN9V 27 ± 0,54 1,5 K23
K142EN9G 20 ± 0,6 1,0 K38
K142EN9D 24 ± 0.72 1,0 K39
K142EN9E 27 ± 0,81 1,0 K40
(ك) 142EN10 3 ... 30 1,0 2 7 (ج) 24
(К) 142EN11 1 2 . .. 37 1 5 4 7 (ج) 25
(ك) 142EN12 1,2 ... 37 1 5 1 5 CT-28 (ج) 47
КР142ЕН12А 1,2...37 1,0 1
КР142ЕН15А ± 15 ± 0,5 0,1 0,8 تراجع 16
КР142ЕН15Б ± 15 ± 0,5 0,2 0,8
КР142ЕН18А -1,2 ... 26,5 1,0 1 5 CT-28 (LM337)
КР142ЕН18Б -1,2. ..26,5 1,5 1
KM1114EU1A - - - - - K59
KR1157EN502 5 0,1 0,5 5 CT-26 78L05
KR1157EN602 6 78L06
KR1157EN802 8 78L08
KR1157EN902 9 78L09
KR1157EN1202 12 78L12
KR1157EN1502 15 78L15
KR1157EN1802 18 78L18
KR1157EN2402 24 78L24
KR1157EN2702 27 78L27
KR1170ENZ 3 0,1 0,5 1,5 CT-26 انظر الموافقة المسبقة عن علم
KR1170EN4 4
KR1170EN5 5
KR1170EN6 6
KR1170EN8 8
КР1170ЕН9 9
KR1170EN12 12
KR1170EN15 15
КР1168ЕН5 -5 0,1 0,5 5 CT-26 79L05
КР1168ЕН6 -6 79L06
КР1168ЕН8 -8 79L08
КР1168ЕН9 -9 79L09
КР1168ЕН12 -12 79L12
КР1168ЕН15 -15 79L15
КР1168ЕН18 -18 79L18
КР1168ЕН24 -24 79L24
КР1168ЕН1 -1,5. ..37

Наши контакты. ЗАО «Глобэкс», Россия, г. Рязань, Первомайский проспект, д. 68, корп. 5А / 2 тел: +7 (4912) факс: +7 (4912)

1 Наши контакты ЗАО «Глобэкс», Россия, г. Рязань, Первомайский проспект, д. 68, 5А / 2 тел .: +7 (4912) факс: +7 (4912) сайт: Российский экспортер электроники ООО «ГЛОБЭКС» DDDDD V2 DDDDD V2 DDD T3 DD V2 D112- 10H-12 D112-10H-13 D112-10H-15 D112-10H-4V2 D112-10H-6 DDDDDD V2 DDDD V3 DD V2 D112-25H-10 D112-25H-13 D112-25H-14 D112-25H-15 D112 -25H-4 D112-25H-6 DDDD D122-32H-13 D122-32H-14

2 D122-32H-15 D122-32H-4 DDDDD D122-40H-10 D122-40H-15 D122-40H-16 D122 -40H-4 D V2 DDDD V2 DDD D132-63H-1 D132-63H-11 D132-63H-14 D132-63H-15 DD V2 DDD V2 DDD V2 D132-80H-1 D132-80H-10 D132-80H-11 D132-80H-12V2 D132-80H-14 D132-80H-15 D132-80H-3 D132-80H-4 D132-80H-4V2 D V2 DDDDDDDDDDDDDDDDDDD V2 D H-12 D H-13 D H-15

3 D H-16 D H-3 D H-5 D H-6 D H-8 D H-8V2 D H-9 DDDDDDDDDDDDDDDDDDDDD DDDDDD V2 D V2 DD H-14 D H-16 D H-3 D H-3V2 DDDDD D H-12 D H-14 D H-16 D H-3 DDDDDD H-10 D H-11 D H-12 D H-3 D H-8 DDDDD

4 DD D204-20H DDDDDDD V2 DD V2 D V2 DCh222-32H-10 DCh222-32H-11 DCh222-32H-8 DCH DCH DCH H-12-4 DCH DCH H-12-3 DCH DCH DCH DCH DCH DCH DCH DCH DCH DCH DCH DCH DCHL DL V3 DL DL DL DL DL DL DL DL DL DL DL DL V2 DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL

5 DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL I-403U3 , MDTO160-8 MT100 MT125 MT160 MT3-160 MTKD MTKD MTKD MTKD MTO2-25 MTO A MTO A MTO MTO A MTO A MTO I MTO I MTO A MTO I MTO MTO A MTO I MTO A MTO A MTO A MTO A MTOTO MTOTO MTOTO A MTOTO MTOTO MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT

6 MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT MTT40-10 MTT MTT80-10 MTT MTT PTM10-1-MU3 PTM10-1-MU3 3МУЗ ПТМО-10-1У3 ПТМО-3-03У3 ПТМО-3-24У3 ПТМО-3-34У3 ТТ Т10-40-Т3 Т1 0-40-T T10-40-U2 T10-50-U2 TTTT T106-12,5-1 T106-12,5-10 T106-12,5-9 T-106U2 T106-U2 T-107U2 T10-80- U2 TTTTVTTTTTTTTTTTTTTT

7 TTTTTTTTTTTTTTTTTTTTT TTTTTTTTTTTTTTTTTTTTT TTTTTTTTTTT V2 TTTTTTTTTTT

8 TTTTTTTTTTTTTTTTTTTTT ТТТТ V2 V2 Т TTTTTTTTTTTTTTTTTTTTT TTTTTTTTTTTTTTTTT

9 TTTTTTTTTTTTTTT U2 Т U2 TTTTTT U2 U2 Т Т U2 TTTTTTTTTTTTTTTTTTTTT TTTTTTTTTTTTTTTTTT

10 TTTTTTTTTTTTTTTTTTTTT TTTTTTTTTTTTTTTT V2 TTTTTTTTTT Т-202U2 TATTTTTT T2-320 TTTTTTT

11 TTTTT T25-11 U2 T25-12 U2 TTTTTTTTTTTTTTTT T25-6 T25-9 TT T-308U2 TTTT T-406U2 T500 TTTTTTTTTTTTT U3 T U3 T U3 TTTTTTTTTTTT T800

12 ТБ TB TB TB TB TB TB TB U TB TB TB TB TB TB U2 TB U2 TB U2 TB, 87-U2 TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB TB, 73 TB, 83 ТБ, 86 ТЧ200-10

13 ТЧ ТЧ ТЧ200-7 ТЧ ТЧ ТЧ ТЧ ТЧ ТЧ200С В2 ТЧ200С В2 ТЧ200С ТЧ ТЧ ТЧ35-10 ТЧ ТЧ35-7 ТЧ ТЧ ТЧ35С В2 ТЧ35С В2 ТЧ35С В2 ТЧ35С В2 ТЧ50 ТЧ50 ТЧ TCH TCH TCH U2 TCH TCH TCH U2 TCH TCH80-10 TCH U2 TCH T3 TCH U2 TCH U2 TCHI TCHI TCHI TCHI U2 TCHI U2 TCHI TCHI100-9 TCHI100S-8 TCHI-100S TK, 5 TK TK TK TK TK TK TK TK -1 TK TK235A-50-1-V-2 TKD TKD TKD TKD TL

14 TL TL TL TL TL TL TL T3 TL T3 TL U2 TL TL U2 TL TL U2 TL U2 TL U2 TL U2 TL TL U2 TL U2 TL U2 TL U2 TL U2 TL TL TL TL TL TL TL TL TL TL TL TL U2 TL U2 TL U2 TL U2 TL U2 TL, 46 TL U2 TL U2 TO TO TO TO125-12, TO125-12 , ТО125-12,5-11 ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12,5-15 ТО125-12,5-5 -3 TO125-12,5-6-2 TO125-12,5-9 TO TO TO TO

15 TO TO TO TO TO TO TO TO TO325-12,5-10 TO325-12, TO325-12 , TO325-12, TO325-12, TO325-12, TO325-12, TO325-12,5-13 TO325-12, TO325-12, TO325-12, TO325-12, TO325-12, TO TO TO TO TO TO К ДО К ДО К ДО К ТС TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS

16 TS TS TS TS TS TS TS TS TS TS TS125 -5 TS TS TS TS125-6 TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS160-3 TS TS TS TS TS TS TS TS TS

17 TS TS TS TSO TSO TSO TSO TSO T SO TZ A-10 TZ A-8 TZ TZ TZ TZ V10-10 V10-11 V10-12 V10-12-T3 V10-4 V10-5 V10-6 V10-7 V10-8 V10-9 VVV V200-6 V200 -7 V200-8 V25-10 V25-11 V25-12 V25-14 V25-7 V V320-9 VVVV V50-10 V50-10 U2 V50-11 V50-12 V50-13 V50-14 V50-3 V50-4 V50-6 V50-7 VV V6-200H-8 V V2 VVVVVVV

18 V7-320M VKDL VKDU VKDU200-8 VL10-10 VL10-11 VL10-12 VL10-7 VL10-9A VL VL U2 VL VL VL200-7 VL200 -8 VL25-11 VL25-12 VL25-7 VL VL320-9 VL50-11 VL50-12 VL50-7 VL7-200 Раздел: Конденсаторы Категория: Конденсаторы керамические 10R 18R KKAK SA KBKDKG K10-17A K10-17B K10-17SA K10- 19 K10-23 K10-26 K10-26V K10-43A K10-47 K10-47A K10-47AV K10-47SA K10-47SAV K10-48 K10-48S K10-51 K10-7D K10-7V K10-P4 K10-P4 0 K10-U5 K15-14B K15-5 K15U-1 KD1 KD1-3 KD2 KD2A KD2B

19 KDO KDO-1 KDU KM3A KM4A KM4B KM5V KM6A KM6AS KM6B KO-2B KT1 KT1E KTPA-1 KT1E KTPA-1 KTP-1E KTPA КВИ-3 Категория: Микросхема конденсаторов КВК СВ КВ К10-17В К10-29Б К10-29Г К 10-38 K10-42 K10-42S K10-43V K10-47SV K10-47V K10-56 K10-56A K10-9 K15-15 Категория: Стеклянные конденсаторы K21-7 K22-5 K22-5M K22-7 K22U-1A K26 -1 KS-1 KS-1B Категория: Слюдяные конденсаторы K31-11 KGKGK KSO KSO-5 SGM3-A SSG-1 Категория: Полистирольные конденсаторы K71-4 K71-5 K71-7V PM1-1 Категория: Тефлоновые конденсаторы K72P-6 Категория : Полиэтилентерефталатик K73-11 K73-15A

20 K73-16 K73-16V K73-17 K73-17V K73-21 K73-21B K73-21G K73-24 K73-24B K73-5 K73-9 K73-9B K73P-2 K73P-3 K73P-4 K76P-1 Категория: Поликарбонатные конденсаторы K77-1 K77-1V K77-2A Категория: Полипропиленовые конденсаторы K78-2 Категория: Бумажные конденсаторы BM-2 BMT-2 K40U-9 K41-1A K42U-2 K75- 10 K75-10V K75-15 K75-15V K75-24 K75-24V K75-37 K75-40B K75-40BV K75-47 K75-47V K75P-4I K75-P4IH K75P-4IH K75P-4K K75P-4KH KBG-4 KBG -P KBP-F KBP-S KMBP MB 16M MB 33M MB 36M MB 4M MB 5M MBGCH-1 MBGCH-1-2A MBGCH-2 MBGO-1 MBGO-2 MBGP-1 MBGT MBGV MBM OMBG-2

21 OMBG- 3 Категория: Конденсатор электролитический К50-12 К50-15 К50-16 К50-17 К50-18 К50-18В К50-20 К50-20В К50-24 К50-26 К50-27 К50-29 К50-31 К50-35 К50-38 К50 -3A K50-3B K50-4 K50-40 K50-51 K50-52 K50-6 K50-6V K50-7 K50-9 Категория: Танталовые и ниобиевые конденсаторы K52-1 K52-10V K52-11V K52-1B K52-1BM K52-1BMV K52-1BV K52-1MV K52-1V K52-2 K52-2SV K52-2V K52-5 K52-5SV K52-5V K52-7A K52-8V K52-9V K53-1 K53-1 6V K53-10 K53 -1A K53-1AV K53-4 K53-4A K53-4AV K53-6A K53-7 K53-7V Категория: Алюминиевые конденсаторы ETO-1 ETO-2 ETO-4 K53-14V K53-15 K53-16

22 K K53 -18V K53-19 K53-19A K53-20 K53-21 K53-21V K53-22 K53-25 K53-28 K53-30 K53-31V K53-34 K53-37 K53-52 Категория: Конденсаторы переменной емкости КЛС-1 КПК КПК -2 КПК-МН КПК-МП КТ2-17 КТ2-19 КТ4-1П КТ4-1Т КТ4-21А КТ4-21Б КТ4-23 КТ4-24 КТ4-25А КТ4-25Б КТ4-25В КТ4-25ВБ КТ4-27 КТ4-32 Категория: Вакуумные конденсаторы 10 / 500pF 10KV 15 / 750pF 5KV 20 / 100pF 10KV 3 / 50pF 25KV 5 / 100pF 25KV 7,5 / 350pF 10KV KP1-4 KP1-8 Категория: Конденсатор в сборе B18 -1 B18-10 B18-10V B18-11 B18-12 B18-12V B18-13 B18-13V B18-14 B18-15 B18-15V B18-16 B18-16V B18-17 B18-17V B18-19V B18-2 B18-20V B18-21

23 B18-21V B18-22 B18-22V B18-23 B18-2V B18-3 B18-3V B18-4 B18-4V B18-7 B18-7V B18-8 ​​B18-8V B18- 9 B18-9V B18A-1-1 B18A-2-1 B18A-2-2 B18A-2-3 B18A-3-4 B18A-4-1 B18A-4-2 B18A-4-3 B18A-5-1 B23 B7-2 Раздел: Дроссели, трансформаторы Категория: Дроссели D 209V D 222V DDDDDD D10 D110N D110NV D11N D122NV D127N D13 D13-2V D13-3B D13-3V D13-4V D13-6B D13-6V D13-7B D13-8B D13-11B D13-13B D13-13V D13-14B D13-14V D13-15B D13-16V D13-17V D13-18B D13-18V D13-20B D13-22V D136

24 D13-V D14 D140N D141NV D14N D150V D155 D156 D15N D165 D16N Д17 D17N (НВ) D19-7 D19-8 D1NV D2 DDDDDDD D201NV D204NV D206V D208V D209NV D20N D2-10 D210V D213NV D215V D216N D220NV D221V D223V D224V D225V D226V D228NV D228V D229V D230NV D230V D231A D232A D236V D238NV D238V D239NV D240V D241V D243V D244V D245V D247V D24N D250V D252V D254V D255 D256V

25 D257V D26 D261V D262V D263V D265NV D265V D268V D269V D27 D28 D29 D271V D2NV D3 D31 D315NV D333NV D336NV D34 D352V D38 D D3NV D4 D43 D46N D4NV D50K D D5-43V D D5NV D61 D67 D67NV D68 D68NV D69 D6NV D7 D7K-N D7N D8 DM DM DM DM DM DM DM DM DM DM DM DM DM DM DM

26 DM DM DM DM DM DM DM DM DM DM DM DM DM DM DM DM DM DM 1. 25 DM DM DM DM DM 3-2 DM 3-1 DM 3-10 DNV DP DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM 0.6-7

27 DPM DPM DPM DPM DPM DPM DPM DPM DPM DPM 3-1 DPM 3-10 DPM 3-12 DPM 3-2 DPM 3-5 DSG4.710 KIG 1000MKG KIG 180MKG KIG 220MKG KIG 82MKG Категория : Трансформаторы 1747V V 2305V / 1 V / 1 V / 1 V / 1 V / 1 61V 2311/1 A / 1 V / 1 8335V 2314/1 V / 1 V / 1 V / 1 V / 1 V / 1 V / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 В / 1 VVVV V82 2KTPSN KTPSP KTPSP-400 2KTPSP-630 2UKZV-A -6 (10) -1,2-1 2УКЗВ-А-6 (10) -1,2-2 2УКЗВ-А-6 (10) -1-1 2УКЗВ-А-6 (10) -1-2 2УКЗВ -А-6 (10) -2-1

28 2УКЗВ-А-6 (10) -2-2 2УКЗВ-А-6 (10) -3-1 2УКЗВ-А-6 (10) -3-2 2UKZV-A-6 (10) -4,8-1 2UKZV-A-6 (10) MV V 7037V V A050 / 1 8540V A050 / 1 V84 A052 V61 A052 V71 A052 V81 A057 V91 AVA BTI-1-19V BTI- 12 1В БТИ-1-25 БТИ-1-34В БТИ-1-40В БТИ-1-54 БТИ-1-54В БТИ-1-61В БТИ -18В БТИ-2-19В БТИ-2-22 БТИ-2-25В БТИ-2-67 БТИ-2-7 БТИ-3-1В БТИ-3-34В БТИ-3-61В БТИ-4-10В БТИ-4 -19В БТИ-4-24В БТИ-4-25В БТИ-5-22В БТИ-5-59В БТИ-5-61В БТИ-6-109В БТИ-6-24В БТИ-6-25В БТИ-6-40В БТИ-6 -61В БТИ-6-6В БТИ-6-73В БТИ-6-91В БТИ-6-94В БТИ-6-96В БТИ-7-40В БТИ-7-56В БТИ-7-69В БТИ-7-80В БТИ-8 -68В БТИ-9-131В БТИ-9-14В БТИ-9-159В БТИ-9-187В БТИ-9-215В ДНАТ-250 ДНАТ-400

29 ДНАТ-70 ДРЛ-125 ДРЛ-250 ДРЛ-400 ДРЛ- 700 FIT-4 BT4 FIT-4 PK4 GH 021 GH 023 GH 024 GH 025 GH 026 GH 028 GH 029 GH 030 GH 031 GH 032 GH 033 GH 034 GH 035 GH 036 GH 041 GH 043 GH GH I-118 I-119 I -15 I-16 I-17 I-18 I-26 I-29 I-33 I-43 I-49 I-54 I54M KL. 0,2 I-55 I-59 I-77 I-78 I-79 IBTK-20-50 / 5 KI3 KI5 KI6 KI7 KI8 KTP-100 KTP-1000 KTP-160 KTP-25 KTP-250 KTP-40 KTP-400 KTP -50 КТП-63 КТП-К-100 КТП-К-100 ВК КТП-К-160 КТП-К-160 ВК КТП-К-250 КТП-К-250 ВК

30 КТП-К-400 КТП-К- 400 VK KTP-K-63 KTP-K-63 VK KTPND-100 KTPND-40 KTPND-400 KTPND-63 KTPND-630 KTPOS KTPPN-100 KTPPN-250 KTPR-100 KTPR-160 KTPR-25 KTPR-250 KTPR-40 KTPR-63 KTPSK-25 KTPSN-1000 KTPSP-1000 KTPSP-400 KTPSP-630 KTPTO-80 KTP-V-100 KTP-V-100 VK KTP-V-160 KTP-V-160 VK KTP-V-250 KTP- V-250 VK KTP-V-400 KTP-V-400 VK KTP-V-63 KTP-V-63 VK KTPZH-100 KTPZH-25 KTPZH-250 KTPZH-400 KU-01 LATR 2A LATR 40A LATR 8A MI-54V MIT-10V MIT-12V MIT-2V MIT-3V MIT-4V MIT-6V MIT-7V MIT-8V MIT-9V MMTI-100 MMTS-11 43,50 MMTS-11 47,80 MMTS-34V 38,00 MMTS- 8 43,50 МПТЖ-10 / 27,5 МТП-100/10 МТП-100/35 МТП-25/10 МТП-40/10 МТП-63/10 МТП-10/10

31 ОМ-1,25 / 10 ОМГ-10 / 27,5 ОМП-10/10 ОСМ ОСМ / 110 ОСМ / 12 ОСМ / 14- 14 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-220 OSM / 5-24 OSM / 5-29 OSM / 5-42 OSM / 82-82 OSM / 110 OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM1-0. 1 OSM / 110 OSM / OSM / OSM / OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / OSM / 5 OSM / 5-12 OSM / OSM / OSM / 5-130 OSM / 5-14 OSM / 5- 29 OSM / 5-42 OSM / 82-82 OSM / OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-12 OSM / OSM OSM / 110 OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-130 OSM / 5-29 OSM / 5-56 OSM / OSM / 12

32 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / OSM OSM / OSM / 12 OSM / 14-14 OSM / 15-24 OSM / 24 OSM / 29-29 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-12 OSM / 5-130 OSM / 5-14 OSM / OSM / 5-29 OSM / 5-56 OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM1-0.4 OSM / OSM / 12 OSM / 24 OSM / OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-12 OSM / 5-130 OSM / 5-24 OSM / 5-29 OSM / 5-42 OSM / 5-56 OSM / OSM / 12 OSM / 24 OSM / OSM / 36 OSM / OSM / 5 OSM / 5-12 OSM / OSM OSM / OSM / OSM / 12 OSM / OSM / 220-5 OSM / 24 OSM / 29-29 OSM / 36 OSM / 42 OSM / 5 OSM / 5-220 OSM /

33 OSM / 5-24 OSM / 29-29 OSM / 5-42 OSM1-1.0 OSM1-1.0 M OSM / OSM / 12 OSM / 220 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / OSM / OSM / 12 OSM / OSM / 24 OSM / 29-29 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / OSM / OSM1-1. 6 OSM / OSM / OSM1-2.5 OSMS-0.05 OSMS-0.16 OSMS-0.25 OSMS-0.4 OSO / 12 OSO OSS-0.04 OSS OSS-0.1 OSS-0.16 OSS-0.25 OSVR OSVR OSVR OSVR OSVR1-0.4 OSVR OSVR1-1.0 P- 94 POS-1.25 POS-1.25R POS-2 POS-2.25 POS-2.25R POS-3 POS-4 PR11 RLND.1-10B / 400 RLND B / 400 SHGS-5805 SHR11 SOS-1 SOS-2 SOS-3 SOS -4

34 Т / 5 Т / 5 Т / 5 ТА ТА ТА ТА ТА ТА ТА В ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА В ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA

35 TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA TA ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА В ТА ТА В ТА ТА ТА ТА В ТА ТА ТА В ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА В ТАН ТАН ТАН ТАН ТАН ТАН 1-127 / ТАН ТАН

36 ТАН К ТАН ТАН ТАН ТАН ТАН / ТАН ТАН 27-127 / ТАН К ТАН К ТАН ТАН К ТАН ТАН ТАН ТАН К ТАН ТАН ТАН ТАН ТАН ТАН В ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН К ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАП-25 TBS2-0.1 TBS2-0.1 UZ-220/110 TI-118V TI-205V TI-224V TI-5 60V TI-5-30V TI-5-32V TI-5-56V TI-5-66V TI-5-67V TI-5 -71V TI-5-73V TI-5-87V TI-5-90V TIG-10 TIG-12 TIG-39 TIG-41 TIG-4-32 TIG-4-38 TIG-4-47 TIG-45

37 TIG-49 TIG-52 TIG-58 TIG-60 TIG-61 TIG-62 TIG-63 TIG-66 TIG-9 TII-3-187V TII-3-225V TII-3-226V TII TII-41 TII-4- 17 TII-4-2 TII-4-22 TII-4-23 TII-4-25 TII-4-26 TII-4-32 TII-4-38 TII-4-41 TII-4-43 TII-4- 47 TII-4-50 TII-4-51 TII-4-52 TIL-1V TIL-2V TIL-3V TIM-100V TIM-115V TIM-116V TIM-11V TIM-120V TIM-124V TIM-137V TIM-145V TIM -147V TIM-14V TIM-150V TIM-153V TIM-157V TIM-158V TIM-15V TIM-160V TIM-164V TIM-166V TIM-170V TIM-174 TIM-174V TIM-180V TIM-182V TIM-187V TIM-188V TIM-189V TIM-18V TIM-194V TIM-198V TIM-1V TIM-200V TIM-201V TIM-202V

38 TIM-207V TIM-208V TIM-216V TIM-22 TIM-229V TIM-22V TIM-230V TIM- 231V TIM-239V TIM-241V TIM-242V TIM-247V TIM-24V TIM-250T TIM-250V TIM-251V TIM-254V TIM-255V TIM-256V TIM-257V TIM-26V TIM-2V TIM-43V TIM-48V TIM-51V TIM-56V TIM-5V TIM-64V TIM-66V TIM-67V TIM-69V TIM-80V TIM-89V TIM- 90V TIM-92V TIM-94V TIM-98V TIR-2 TK-40 TM-1000/10 TM10-21 TM10-29 TM10-39 TM10-59 TM2-14 TM25 / 10 TM-25/15 TM40 / 10 TM-40 / 15 TM5-21 TM63 / 10 TM-63/15 TME-40/6 TME-63/6 TMEG-100/6 TMEG-160/6 TMG-100/10 TMG-100/15 TMG-100/20 TMG100 / 35 TMG-160/10 TMG-160/15 TMG-160/20 TMG160 / 35

39 TMG-25/10 TMG-25 / 27,5 TMG-250/10 TMG-250/15 TMG-250/20 TMG250 / 35 TMG-40/10 TMG-400/10 TMG-400/15 TMG400 / 35 TMG-63/10 TMG-630/10 TMPN-100/10 TMPN-100/3 TMPN-160/3 TMPN-250/10 TMPN-63/1 TMPNG-100/10 TMPNG-160/3 TMPNG-250/10 TMTO-80 / 0,38 TN TN TN TN TN TN TN TN TN TN TN TN TN TN TN TN TN TN K TN TN TN TN TN TN TN TN3-127 / TN TN TN TN V TN TN TN TN TN TN K TN TN K TN TN K TN

40 TN TN4-127 / TN TN TN TN TN TN TN TN K TN TN TN TN TN TN TN TN TN55-127 / TN TN TN TN V TN TN K TN TN TN58-127 / TN TN TN60-127 / TN TN TN61-127 / TN TN TN K TN TN TN K TO TO TO TO V TO V TO V TO TO TO TO V TO V TOL-19 TOL-30 ТОЛ-57 ТОТ-13 ТОТ-14 ТОТ-140 ТОТ-159 ТОТ-17 ТОТ-19

41 ТОТ-21 ТОТ-25 ТОТ-28 ТОТ-31 ТОТ-32 ТОТ-34 ТОТ-35 ТОТ-36 ТОТ- 4 TOT-44 TOT-53 TOT-9 TOT-99 TP-12 TP / 1000V TP / 1000 TP V TP V TP-27-40 / 1000V TP-3 TP V TP-41-40 / 1000V TP-8-8 TPI-9-1 TPM-3-15 TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP V TPP TPP V TPP TPP V TPP V TPP TPP V TPP TPP TPP TPP / TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP / TPP TPP / TPP TPP TPP TPP TPP

42 TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP V TPP / TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP TPP / TPP TPP V TPP TPP TPP TPP TPP / TPP TPP V TPP TPP TPP TPP V TPP TPP V TPP TPP / TPP V TPP TPP TPP TPP TPP TPP TPP TPP / TPP TPP TPP TPP TPP / TPP V

43 TPP TPP TP P TPP V TPP TPP V TPP K TPP TPP TPP V TPP TPP V TPP TPP TPP TPP V TPP V TPP TPP V TPP TPP TPP K TPP V TPP TPP / TPP V TPP TPP V TPP TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP TPP TPP V TPP V TPP V TPP V TPP V

44 TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP TPP TPP TPR13-26 TPR13-2V TPR13 -44V TPR13-49V TPR13-51V TPR16-8V TR10 TR TR TR V TR TR TR TR TR TR TR TR V TR TR TR V TR TR TR TR TR V TR TR TR TR V TR TR TR TR TR V TR TR TR TR TR TR V TR TR V TR TR V TR TR

45 TR TR V TR TR TR V TR TS-25 / 0,66 TS-40 / 0,66 TS-63 / 0,66 TSB-220/110 TSB-220/12 TSB-220/24 TSB-220/36 TSB-220/5 TSB-380/110 TSB-380/12 TSB-380/24 TSB-380/36 TSB-380/5 TSH-0,66UZ-600 TSM-0 . 16 ТСМ-0,25 ТСМ-0,4 ТСМ-0,63 ТСМ-1,0 ТСМ-1,6 ТСМ-2,5 ТСМ-4,0 ТСУ-0, / 10 ТСУ-0, / 19 ТСУ-0,1-380 / 19 ТСУ-0,1-380 / 85 ТСУ-0,16-380 / 19 ТСУ-0,25-220 / 85 ТСУ-0,25-380 / 10 ТСУ-0,25-380 / 19 ТСУ-0,4-380 / 19 ТСУ-0 , 63-380 / 19 ТСЗГЛ-1000/10 ТСЗГЛ-400/10 ТСЗГЛ-630/10 ТСЗМ-1.6 ТСЗМ ТСЗМ ТСЗМ ТСЗМ-2.5 ТСЗМ-4.0 ТТ-0, / ТТ-0,16-380 / ТТ-0, 4-380 / ТВ-12 ТВК-110ЛМ ТВС-110Л ТВС-110ЛА ТВС-110ЛБ ТВС-70П3 ТВС-90LC ТВ-20 УКВЗ-А-6 (10) -3-1 УКВЗ-А-6 (10) -4 , 8-1 УКВЗ-А-6 (10) -5-1 УКЗВ-А-6 (10) -1,2-2 УКЗВ-А-6 (10) -1,2-4 УКЗВ-Р-6 ( 10) -2-2

46 UKZV-R-6 (10) -2-4 UTT-5MVT 660V 50HZ V-OPE V-OPE V-OPE V-OPED-50 / 25-40 / 80 V-OPKD- 50 / 25-40 / 80 Раздел: Электромеханические устройства Категория: Двигатели, Сельсины (DAT75-40 U3) 2ASM D-20-3B ADP-1362 ADP AIR-50 A2N3 AIR-50 V2N3 AIR-56 A2U3 AIR-56 A4U3 AIR- 56 V4U3 ANS AV M U3 AV M U3 AVE-042-2M U3 BD-160A KL.A 5 BIF-112 KL.1 BK-1418 BS-155A D12TF D25G DAT100-8 DAT21671 DAT250-8 DAT-4256 DAT DAT75-16-U3 DAT75-25 U3 DAT75-40 U3 DG0.5TV DG-0. 5TV DG-2TV DID-0.1TV DID-0.5TA DID-0.5U DID-1TV DKAM DKV-2.5-2 / 2 DM-0.04 DM-0.04A DM-0.1A DM-0.4 DM-1 DM-2-26 DP DP DP DP4- 26 DPM-20 N1-04 DPM-20 N1-05 DPM-20 N1-08 DPM-20 N1-12 DPM-20 N3-01 DPM-25 N1-01 DPM-25 N1-02 DPM-25 N1-03

47 DPM-25 N1-04 DPM-25 N1-05 DPM-25 N1-07 DPM-25 N1-10A DPM-25 N2-10A DPM-25 N3-03A DPM-25 N3-16 DPM-30 N1-02 ДПМ-30 Н1-03 ДПМ-30 Н2-03 ДПМ-30 Н2-04 ДПМ-35 Н1-02 ДПМ-35 Н1-02 ДПР 62 Н1-02 ДПР 72 Н1-03 ДПР-32 Н1-07 ДПР-32 У1 -08 DPR-32 N6-03 DPR DPR-42 F1-02 DPR-42 F1-03 DPR-42 N1-03 DPR-52 N1-02 DPR-52 N1-03 DPR-52 N1-07A DPR-52 N2- 03 ДПР-52 Н6-03 ДС У4 ДСД-60-П1 220В ДШ-0.04А ДШ-0.4А 27В ДШ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШИ ДШР У3 ДСК ~ 220В ДСК ~ 6В DSR166-1 G-205 GR-206 IE-1M-A IE-1M-A KD60-2 / 45R MKM-M MN-145A 27V MP2-002 PBMG PBMG RD09 127V SB-32-1VM KL.3 SD-150 SD V 10OB. SD-75M-0.1 SHD-5DMU3

48 SHDA-6 SHDR-711 SHDR-721 SL V SL V SL V SL-261TV 110V SL V SL V SL V SL V SL V SL V SL V SL-569MU2 110V SL- 571KMU2 24V SL-621M 110V SL-621MU2 110V SM SM SM SM SM SM SM SNBMT TGP-3 TGP-3A TGP-5 UAD-12F UAD-32 UAD-32F UAD-34 UAD-34F UAD-52F UAD-54 UAD -54F UAD-72F Категория: Трансформаторы вращающиеся VT-2 I KL0 VT-2 I KL0 VT-2 I KL0 VT-2 I KL0 VT-2 I KL0 VT-2 KL. 0 VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A- LSH VT-3A / 026 / VT-3A LSH KL.0 VT-3A LSH KL.1 VT-3A LSH KL.2 VT-3A LSH KL.1 VT-3A LSH KL.2 VT-5 KF KL. A VT-5 LSH

49 VT-5 LSH VT-5 LSH KL.B VT-5 LSH KL.0 VT-5 LSH KL.B VT-5 LSH VT-5 LSH KL.B VT-5 LSH VT- 5 LSH VT VTM-1G VTM-1M Категория: Разное 10VTMV-5E 15MVT-E-10P 2.5BVT-5LSH KL.5 2.5VT LSH KL.0.05 / VT LSH KL.0.05 / VT LSH KL.0.1 / VT LSH KL. 0.1 / 0.3 5BVT-D LSH KL.2 5BVT-P LSH KL.1 5BVT-P LSH KL.2 5BVT-P LSH KL.3 8MVT-E-10P KL.1 BSKT 220 1D8 KL035 BSKT 220-1D8 KL05 BSKT 220 -1P KL05 BSKT-265 MVT-2A LSH S-65VD KL.1 S-65VP-2 KL.1 SKT 220-1D KL.035 SKT 220-1P KL.035 SKT 220-2D KL.02 SKT 225-1D KL .02 SKT 225-1P KL.0.1 SKT 225-2D KL.02 SKT 225-2D KL035 SKT 225-2P KL0.1 SKT 232B KL.1 SKT 232B KL.2 SKT 232D8 KL.0.35 SKT 232P KL.0.35 SKT 232P KL.01 SKT 265D KL.01 SKT 265D KL.02 SKT 265P KL.01 SKT 432P KL.2 SKTD STK-6465D KL.2 Раздел: ИС, UHF модули, микросборки Категория: ID ID ID IE IE IE IM IP IP IR IV LE106

50 100LE LE LK LK LL LL LM LM LM LM LP LP LP LP LP LS LS NR PU PU RU RU RU RU RU RU410A 100RU TM TM TM TM TM TM TV KT1A 101KT1B 101KT1G 101KT1V 106IM2 106IR2 106IR2B 106LA3 106LA3 106LA4 106LA4A 106LA6 106LA6A 106LA8 106LA8A 106LB1 106LB1A 106LB2 106LB2A 106LB5 106LB5A 106LB6 106LB6A 106LD1 106LD1A 106LD2 106LD5

51 106LD5A 106LD6 106LD6A 106LR1 106LR11A 106LR11V 106LR12A 106LR1A 106LR2 106LR2A 106LR3B 106LR3V 106LR5A 106TR1 106TR1A 106TR2 109LI1 110IL1A 110LB1A 110LB9A 110TK1A 110TK2A 112LD1 113LE1V 113LE3A 113LE4B 113LP1V 113LS1B 114IR1B 114LD1B 114TR1A 119AG1 119GG1 119GG1A 119KP1 119MA1A 119PP1 119TL1 119UI1 119UN1 119UN2 120HL1 120PR1 121LA1A 122UD1A 122UD1B 122UD1V 122UD2B 122UN1A 122UN1B 122UN1D 122UN1G 122UN1V 122UN2B 122UN2V 122US1A 122US1G 122US2V 122UT1A 122UT1B 123UN1A 123UN1B 123UN1V

52 123US1V 124KT1A 124KT1A2G 124KT1B 128LK1 128LS3 128LS4 128LS5 129NT1A-1 129NT1B-1 129NT1E-1 129NT1V-1 129NT1ZH-1 130LA1 130LA2 130LA3 130LA4 130LA6 130LA8 130LD1 130LN1 130LR1 130LR3 130LR4 130TM2 130TV1 131LA1 131LA2 131LA4 131LR1 131LR3 131LR4 131TV1 132RU1 132RU1 132RU2A 132RU2B 132RU3A 132RU3B 132RU4A 132RU4B 132RU4V 132RU6A 132RU6B 133AG1 133AG2 133ID1 133ID10 133IIE 133IE 133AG2 133AG2 133ID1 133ID10 133IE 133IE 133IE 133AG2 133ID1 133ID10 133IE 133IE 133I М3 133IP2 133IP3 133IP4 133IR1

53 133IR13 133IR17 133KP1 133KP2 133KP5 133KP7 133LA1 133LA10 133LA11 133LA12 133LA15 133LA2 133LA3 133LA4 133LA6 133LA7 133LA8 133LD1 133LD3 133LE1 133LE3 133LE5 133LE6 133LI1 133LI5 133LL1 133LN1 133LN2 133LN3 133LN3A 133LN5 133LP5 133LP7 133LP8 133LP9 133LR1 133LR3 133LR4 133PP4 133RU1 133RU5 133RU5A 133RU7 133TL1 133TL3 133TM2 133TM5 133TM7 133TV1 133TV15 134HL2 134HL3 134ID3 134ID6 134IE2 134IE5 134IM4 134IM5 134IP2 134IP3 134IP4 134IR1 134IR1A 134IR2

54 134IR5 134IR8 134KP10 134KP8 134KP9 134LA2A 134LA2B 134LA8A 134LA8B 134LB1A 134LB1B 134LB2A 134LB2B 134LB4A 134LP3 134LR1A 134LR1B 134LR2A 134LR2B 134LR4A 134LR4B 134RM1 134RU4A 134RU4B 134RU6 134RU6A 134RU6B 134SP1 134TK4A 134TM2A 134TM2B 134TV1 134TV13 134TV14 136LA1 136LA2 136LA3 136LA4 136LN1 136LR1 136LR3 136LR4 136PR1 136TM2 136TR1 136TR2 136TV1 137IL1 137IL2 137LB1 137LB19 137L 7LB6 137LB9 137LD1 137LD2 137LE1 137LE2 137LM1 137LM2 137LM3 137LM4 137LM5

55 137TR1 140HA1 140MA101A 140MA101B 140MA1A 140MA1B 140UD101A 140UD101B 140UD11 140UD12 140UD UD13 140UD UD14 140UD UD142G 140UD16 140UD1701A 140UD1701B 140UD17A 140UD17B 140UD1A 140UD1B 140UD2 140UD20A 140UD20B 140UD23 140UD UD25A 140UD25B 140UD25V 140UD26A 140UD26B 140UD26V 140UD501A 140UD501B 140UD5A 140UD5B 140UD601A 140UD601B 140UD6A 140UD6B 140UD6B2G 140UD7 140UD УД UD8A 140UD8B 140UD9 142EN10 142EN12 142EN1A 142EN1B 142EN1V 142EN2A 142EN2B 142EN3 142EN4 142EN5A 142EN5B 142EN5G 142EN5V 142EN6A 142EN6B

56 142EN6G 142EN6V 142EN8A 142EN8B 142EN8V 142EN9A 142EN9B 142EN9V 142EP1 143KT1 143KT1B 146AA2A 146AA2B 146AA5A 146AA5B 146AP1 146AR1 146KT4B 146UL1A 146UL2A 146UL2B 146UL3A 146UL4A 146UL4B 148UN1 149KT1A 149KT1B 149KT1V 153UD1 153UD UD101A 153UD1A 153UD2 153UD UD201A 153UD2A 153UD3 153UD UD4 153UD501A G 153UD5A 153UD5B 153UD6 153UD UD1A 154UD1B 154UD3A 154UD3B 154UD4A7 154UD4B 155AG3 155HL1 155ID3 155ID4 155IE2 155IE4 155IE6 155IE7 155IE8 155IE9 155IM1 155IM2 155IM3

57 155IP2 155IP3 155IR1 155IR15 155IR32 155KP1 155KP2 155KP5 155KP7 155LA1 155LA2 155LA3 155LA4 155LA6 155LA8 155LD1 155LD3 155LE1 155LE3 155LE6 155LI1 155LI5 155LL1 155LN1 155LN2 155LN3 155LN5 155LN6 155LP11 155LP5 155LP8 155LR1 155LR3 155LR4 155PR6 155PR7 155RE21 155RP1 155RU2 155RU5 155RU7 155TL1 155TL2 155TM2 155TM5 155TM7 155TM8 155TV1 159NT101A 159NT101B 159NT101D 159NT101E 159NT101V 159NT1A 159NT1B 159NT1D 159NT1E 159NT1G 159NT1V 162KT1A 162KT1B 164ID1 164IE1

58 164IE2 164IM1 164IR10 164IR2 164IR3 164KT1 164LA7 164LA8 164LA92G 164LE1 164LE10 164LE5 164LE6 164LI1 164LP1 164LP11 164LP12 164LP2 164LP4 164LS1 164PU1 164TM2 164TV1 168KT2A 168KT2B 168KT1A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A9 16A3 Р2 169HK1 169UL1 169UL2 169UL4 169UL5 169UL7 169UL8 169UP1 169UP2 170AA1 170AA2 170AA3 170AA4 170AA6 170AA7 170AP1 170UP1 170UP2 171UR1 171UV1A 171UV1B 171UV2 174HA4 174HA5 174HA7 174PS1 174PS2 174PS2A 174UP2

59 174UR7 175DA1 175PK1 175UV1A 175UV1B 175UV2A 175UV2B 175UV3A 175UV3B 175UV4 177UD1 177UP1 178LI1 178LK1 178LM1 178LM2 178TR1 178TR2 185RU1 185RU2 185RU3 185RU4 185RU5 185RU7 186IR1 186IR2 186IR3 186IR4 186IR5 186PU1 187LB11 187LB13 187LB15 187LB3 187LD1B 187LE1A 187LE1B 187LM1B 187LM2B 187LP1 187PU2 187TM1B 188RM1 190KT1 190KT2 192PP1 193IE1 193IE2 193IE3 193IE4 193IE5A 193IE5B 193IE7 193IE8 193IE9 193PC7A 198NT1A 198NT1B 198NT2A 198NT2B 198NT3 198NT5A 198NT5B 198NT6A

60 198NT6B 198NT7A 198NT7B 198NT8A 198NT8B 198UN1A 198UN1B 198UT1A 199LK1 199LK3 199LK4 199LK5 B140UD12-1 B140UD12A-1 B140UD14-1 B140UD17A-1 B140UD17A-2 B140154UD2-1 B140154UD2-1 B140175U2-1 B1100175U2-1 B140155U2-1 B140175U2-1 B140175U2B-2 B140175U2-B140175U-2 RU470 I133ID1 I133IP2 I133KP2 I133KP5 I133KP7 I133LA15 I133LP5 I165KP2 K100IE136 K100IE137 K100LL110 K100LP115 K100LP129 K100PU124 K100TM130 K100TM133 K100TM173 K101KT1 K101KT1A K101KT1B K101KT1G K104LA3 K106IR2B K106LB2 K106LD6 K109LI1A K109LI1B K110LB1A K113LE3V K114IR1B K118TL1A K118TL1B K118TL1D K118TL1G K118TL1V K118UD1A K118UD1B K118UD1V K118UN1A K118UN1B K118UN1D

61 K118UN1G K118UN1V K118UN2A K118UP1G K118UP1V K118UT1A K119PP1 K119SS1A K119TL1 K119UI1 K119UN2 K119UT1 K120HL1A K120ID1 K120ID2 K120IE1 K120IE2 K120ISh2 K120LB2 K120LL1 K121LA1A K121LB1A K121LB1B K122HL K122TL1A K122TL1B K122TL1D K122TL1G K122TL1V K122TSh2B K122TSh2D K122TSh2G K122TSh2V K122UB1B K122UB1G K122UB1V K122UD1A K122UD1B K122UD1D K122UD1V K122UN1A K122UN1B K122UN1D K122UN1G K122UN1V K122UN2A K122UN2B K122UN2V K122UP1A K122UP1B K122UP1G K122UP1V K122US1A K122US1B K122US1D K122US1G K122US1V K122US2A K122US2B K122US2V K122UT1A K122UT1B K123UN1A K123UN1B 9000 8

62 K123UN1V K123US1A K123US1B K124KT1 K127GF1D K127GF1G K127GF1V K127UI1 K129NT1B-1 K129NT1D-1 K129NT1V-1 K130LA3 K130LA4 K130LR4 K130TV1 K131LA2 K131LA3 K131LA4 K131LA6 K131LB4 K131LN1 K131LN2 K131LP3 K131LR1 K131LR3 K131TM2 K131TV1 K132RU2A K132RU2B K132RU4B K133ID1 K133IE5 K133IE6 K133IR1 K133KP5 K133KP7 K133LA1 K133LA10 K133LA15 K133LA2 K133LA3 K133LA4 K133LA6 K133LA7 K133LA8 K133LI1 K133LN3 K133LN5 K133LP8 K133LR1 K133LR3 K133RU1 K133TM2 K133TM5 K133TM7 K133TV1 K134HL2 K134ID3 K134ID6 K134IE5 K134IM4 K134IR1 K134IR1A K134IR2

63 K134KP10 K134KP8 K134KP9 K134LA2 K134LA2A K134LB1 K134LB2 K134LP3 K134LR1 K134LR1B K134LR2 K134RM1 K134RU6 K134TM2 K134TM2B K134TV1 K134TV14 K136TM2 K136TV1 K137IL1 K137IL2 K137LB1 K137LB19 K137LB2 K137LB3A K137LB3B K137LB5 K137LB6 K137LB7A K137LB9 K137LE1 K137LE2 K137LE3 K137LM1 K137LM2 K137LM3 K137LM4 K137LM5 K137LM7 K13213 K137LP1 1 K138LB3 K138LK1 K138LM2 K138LP1 K138TM1 K138TM2 K140MA1 K140MA101 K140UD11 K140UD12 K140UD1201 K140UD1401A K140UD1401B K140UD16 K140UD1701A K140UD1701B K140UD17A K140UD17B K140UD1A

64 K140UD1B K140UD1V K140UD22 K140UD23 K140UD2301 K140UD2401 K140UD25A K140UD25B K140UD25V K140UD26A K140UD26B K140UD26V K140UD2A K140UD2B K140UD5A K140UD5B K140UD6 K140UD601 K140UD7 K140UD701 K140UD8A K140UD8B K140UD8V K140UD9 K141RM1 K142EN10 K142EN11 K142EN12 K142EN1A K142EN1B K142EN1G K142EN1V K142EN2B K142EN2G K142EN2V K142EN3A K142EN3B K142EN5A K142EN5G K142EN5V K142EN6A K142EN6B K142EN6D K142EN6E K142EN6G K142EN6V K142EN8B K142EN8D K142EN8E K142EN8G K142EN8V K142EN9D K142EN9E K142EN9G K142EP1A K142EP1B K143KT1 K144IR1 K144IR1P K144IR2 K144IR3 K145AP2 K145GG1 K145HK2P

65 K145HK4P K145IK11P K145IK1301 K145IK1302 K145IK1303 K145IK1303A K145IK17 K145IK1801 K145IK1807 K145IK2P К145ИК501П К145ИК502П К 145IK503P K145IK506P K145IK507P K145IK8P K145IP11 K145IP12A K145IP15 K145IR2 K145KT2 K145Vh2 K146AA2 K146AA5 K146KT3 K146UL2A K146UL2B K146UL3B K148UN1 K148UN2 K148UN201 K149KT1A K149KT1B K149KT1V K153UD101A K153UD1A K153UD201 K153UD3 K153UD5 K153UD5A K155AG1 K155AG3 K155HL1 K155ID1 K155ID10 K155ID11 K155ID12 K155ID13 K155ID3 K155ID4 K155ID8A K155ID8B K155ID9 K155IE1 K155IE2 K155IE4 K155IE5 K155IE6 K155IE7 K155IE8 K155IE9 K155IM1 K155IM2

66 K155IM3 K155IP2 K155IP3 K155IP4 K155IR1 K155IR13 K155IR15 K155IR17 K155IR32 K155IV1 K155KP1 K155KP2 K155KP5 K155KP7 K155LA1 K155LA10 K155LA11 K155LA12 K155LA13 K155LA18 K155LA2 K155LA3 K155LA4 K155LA6 K155LA7 K155LA8 K155LD1 K155LD3 K155LE1 K155LE2 K155LE3 K155LE4 K155LE4V K155LE5 K155LE6 K155LI1 K155LI5 K155LL1 K155LL2 K155LN1 K155LN2 K155LN3 K155LN5 K155LN6 K155LP10 K155LP11 K155LP3 K155LP5 K155LP7 K155LP8 K155LP8V K155LP9 K155LR1 K155LR3 K155LR4 K155PR6 K155PR7 K155RE21 K155RE22 K155RE23 K155RE 24 K155RE3 K155RP1 K155RP3

67 K155RU1 K155RU2 K155RU5 K155RU7 K155TL1 K155TL2 K155TL3 K155TM2 K155TM5 K155TM7 K155TM8 K155TV1 K155TV15 K156AG1B K157DA1 K157HA1A K157HA1B K157HA2 K157HA3 K157HP1 K157HP2 K157HP3 K157UD1 K157UD2 K157UD3 K157UL1A K157UL1B K157UN1A K157UN1B K157UP1A K157UP1B K157UP2A K157UP2B K158LA1 K158LA2 K158LA3 K158LA4 K158LB1 K158LB2 K158LB3 K158LR1 K158LR3 K158LR4 K158TK1 K158TV1 K159NT1 K159NT1A K159NT1B K159NT1D K159NT1V K161IE1 K161IE3 K161IR1 K161IR10 K161IR3 K161IR4 K161IR7 K161IR9 K161KN1A K161KN1B K161KN2 K161LE2 K161LP2 K161LR1

68 K161PP1A K161PR2 K161PR3 K164ID1 K164LA9 K164LI1 K164LP11 K164LP12 K164LS1 K165GF1 K165GF3 K166NT1A K167UN1 K167US1 K168KT2A K168KT2B K169AA7A K169AP1 K169HK1 K169UL K169UL7 K169UP2 K170AA1 K170AA2 K170AA3 K170AA4 K170AA6 K170AA7 K170AP1 K170AP2 K170AP2V K170AP3 K170AP3V K170AP4 K170UI4 K170UL1 K170UL2 K170UL4 K170UP1 K170UP1V K 170UP2 K170UP2A K170UP2V K171UV2 K172LB1 K172LI1 K172LK1 K172LM1 K172LM2 K172LP1 K172TR1 K174AF1A K174AF4A K174AF5 K174GF1 K174GF2 K174GL1A K174h36 K174HA10 K174HA11 K174HA12F K174HA14 K174HA16 K174HA17

69 K174HA19 K174HA1M K174HA2 K174HA22 K174HA26 K174HA27 K174HA28 K174HA31 K174HA32 K174HA33 K174HA34 K174HA35 K174HA36A K174HA38 K174HA39 K174HA4 K174HA41 K174HA5 K174HA6 K174HA7 K174HA8 K174HA9 K174KN1 K174KN2 K174KP1 K174KP3 K174PS1 K174PS2 K174PS4 K174UK1 K174UN10A K174UN10B K174UN12 K174UN13 K174UN14 K174UN19 K174UN20 K174UN22 K174UN24 K174UN25 K174UN27 K174UN4A K174UN4B K174UN7 K174UN9 K174UP1 K174UR1 K174UR10 K174UR11 K174UR2B K174UR3 K174UR3M K174UR4 K174UR5 K174UR7 K174UR8 K174UV5 K175UV1B K175UV2B K175UV4 K176ID1 K176ID2 K176ID3 K176IE1

70 K176IE12 K176IE13 K176IE17 K176IE18 K176IE2 K176IE3 K176IE4 K176IE5 K176IE8 K176IM1 K176IR10 K176IR2 K176IR3 K176IR4 K176KT1 K176LA7 K17 6LA8 K176LA9 K176LE10 K176LE5 K176LE6 K176LI1 K176LP1 K176LP11 K176LP12 K176LP2 K176LP4 K176LS1 K176PU1 K176PU2 K176PU3 K176PU5 K176RM1 K176RU2 K176TM1 K176TM2 K176TV1 K178LI1 K178LK1 K178LM1 K178LM2 K178TR1 K185RU K185RU1 K185RU7 K186IR1 K186IR3 K186IR4 K186IR5 K187LB11 K187LB13 K187LB15 K187LB3 K187LB5 K187LD1A K187LD1B K187LE1A K187LE1B K187LM1A K187LM2A K187LM2B K187LP2 K187PU1 K187PU2

71 K187PU3 K187PU4 K188RU1 K190KT1 K190KT1P K190KT2 K190KT2P K193IE1 K193IE3 K193IE7 K194LA12 K194LA5 K194LB5 K194LD1 K194LI1 K198NT1A K198NT1B K198NT2A K198NT2B K198NT3A K198NT3B K198NT4A K198NT4B K198NT5A K198NT5B K198NT6A K198NT6B K198NT8A K198NT8B K198UT1B KA157HP3 KF140UD12 KF140UD17A KF140UD6 KF140UD7 KF155LN3 KF174PS1 KF174UN17 KF174UR7 KF193PC8A KF193PC8B KF193PC8V KM132RU10A KM132RU12A KM132RU13A KM132RU5A KM132RU5A KM132RU5B KM132RU5V KM132RU8 KM132RU8A KM132RU8B KM132RU9B KM133ID1 KM133ID3 KM133KP5 KM133KP7 KM133LA2 KM133LA3 KM133LA4 KM1 33LA6 KM133LA8 KM133TM2

72 KM133TV1 KM140UD20 KM155AG3 KM155HL1 KM155ID1 KM155ID12 KM155ID4 KM155ID8A KM155ID9 KM155IE2 KM155IE4 KM155IE5 KM155IE6 KM155IE7 KM155IE8 KM155IM1 KM155IM2 KM155IM3 KM155IP2 KM155IP4 KM155IR1 KM155IR15 KM155IR1A KM155KP2 KM155KP5 KM155KP7 KM155LA1 KM155LA2 KM155LA3 KM155LA4 KM155LA6 KM155LA7 KM155LA8 KM155LD1 KM155LD3 KM155LE1 KM155LI1 KM155LL1 KM155LN1 KM155LP5 KM155LP8 KM155LP9 KM155LR1 KM155LR3 KM155LR4 KM155PR6 KM155PR7 KM155RU2 KM155RU5 KM155TM2 KM155TM5 KM155TM7 KM155TV1 KM174HA4 KM174PS1 KM174UR7 KM185RU7A KM193IE1 KM193IE2 KM193IE3 KM193IE4 KM193IE6 KM193IE7A

73 KM193IE7B KM193IE8 KM193IE9 KM193PC1 KM193PC2 KN174PS3 KN193IE3 KN193PC6 KR119AG1 KR119GG1 KR119SS1A KR119SS2 KR119TL1 KR119UI1 KR119UN1 KR123UN1A KR123UN1B KR127UI1 KR132RU10A KR132RU14A KR132RU14B KR132RU15B KR132RU16A KR132RU16B KR132RU1B KR132RU2A KR132RU2B KR132RU3A КР132РУ4А КР132РУ4 KR132RU4B KR132RU5A KR132RU5B KR132RU5V KR132RU6A KR132RU6B KR132RU6V KR134IM5 KR134IR5 KR134IR8 KR134LA2 KR134LR4 KR134TM2 KR140MA1 KR140UD11 KR140UD1101 KR140UD1208 KR140UD1408A KR140UD1408B KR140UD17A KR140UD17B KR140UD18 KR140UD1A KR140UD1B KR140UD1V KR140UD20A KR140UD20B KR140UD22 KR140UD23 KR140UD24 KR140UD25A KR140UD25B KR140UD25V KR140UD26A

микросхем стабилизаторов напряжения.

Интегрированные стабилизаторы для микроконтроллеров

В настоящее время трудно найти какое-либо электронное устройство, в котором не использовался бы стабилизированный источник питания. По сути, в качестве источника питания для подавляющего большинства различных электронных устройств, рассчитанных на работу от 5 вольт, лучшим вариантом будет использование трехконтактного интегрального 78L05 .

Описание стабилизатора 78L05

Этот стабилизатор недорогой () и простой в использовании, что упрощает проектирование электронных схем со значительным количеством печатных плат, на которые подается нестабилизированное постоянное напряжение, и каждый стабилизатор монтируется отдельно.

Микросхема стабилизатора 78L05 (7805) имеет термозащиту, а также встроенную систему защиты стабилизатора от перегрузки по току. Однако для более надежной работы желательно использовать диод, защищающий стабилизатор от короткого замыкания во входной цепи.

Технические параметры и штифт стабилизатора 78L05:

  • Входное напряжение: от 7 до 20 В.
  • Выходное напряжение: от 4,5 до 5,5 В.
  • Выходной ток (максимальный): 100 мА.
  • Ток потребления (стабилизатор): 5,5 мА.
  • Допустимая разница входного-выходного напряжения: 1,7 В.
  • Рабочая температура: от -40 до +125 ° C.


Аналоги стабилизатора 78L05 (7805)

Есть два типа этой микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежный аналог 7805 - ка7805. Отечественные аналоги для 78Л05 - КР1157ЕН5, а для 7805 - 142ЕН5

. Схема подключения

78L05

Типовая схема включения стабилизатора 78L05 (согласно даташиту) проста и не требует большого количества дополнительных радиоэлементов.


Конденсатор С1 на входе необходим для устранения радиопомех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность работы блока питания при резком изменении тока нагрузки, а также снижает степень пульсаций.

При разработке блока питания необходимо учитывать, что для стабильной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не более 20 вольт.

Ниже приведены несколько примеров использования встроенного стабилизатора 78L05.

Лабораторный блок питания на 78Л05

Этой схема отличаются своей оригинальностью, из-за нестандартное использование микросхемы, то 78L05 стабилизатора является источником опорного напряжения. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1, чтобы предотвратить выход 78L05 из строя.


Микросхема TDA2030 подключена как неинвертирующий усилитель. При таком подключении коэффициент усиления составляет 1 + R4 / R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания при изменении сопротивления резистора R2 будет изменяться от 0 до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать, подобрав соответствующее сопротивление резистора R3 или R4.

Бестрансформаторный блок питания на 5 В

отличается повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.


В состав блока питания входят: индикатор включения на светодиодах HL1 вместо обычного трансформатора, цепь гашения на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и встроенный регулятор напряжения 78L05 (DA1). Необходимость в стабилитроне связана с тем, что напряжение на выходе диодного моста составляет примерно 100 вольт и это может вывести из строя стабилизатор 78L05. Можно использовать любой стабилитрон с напряжением стабилизации 8... 15 вольт.

Внимание! Поскольку схема не имеет гальванической развязки от сети, следует соблюдать осторожность при настройке и использовании источника питания.

Простой регулируемый блок питания на 78L05


Диапазон регулируемого напряжения в этой схеме от 5 до 20 вольт. Выходное напряжение изменяется с помощью переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампера. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А.Транзистор VT1 можно заменить на. Мощный транзистор VT2 желательно разместить на радиаторе площадью не менее 150 квадратных метров. см.

Универсальная схема зарядного устройства

Эта схема зарядного устройства довольно проста и универсальна. Зарядка позволяет заряжать все виды аккумуляторных батарей: литиевые, никелевые, а также небольшие свинцовые батареи, используемые в источниках бесперебойного питания.


Известно, что при зарядке аккумуляторов важен стабильный зарядный ток, который должен составлять примерно 1/10 емкости аккумулятора.Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). Зарядное устройство имеет 4 диапазона зарядного тока: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4 ... R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения 50 мА понадобится резистор 100 Ом (5В / 0,05 А = 100) и так далее для всех диапазонов.

Схема также оснащена индикатором, построенным на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет, когда зарядка завершена.

Регулируемый источник тока

Из-за отрицательной обратной связи по сопротивлению нагрузки, вход напряжения Uin находится на входе 2 (инвертирующем) микросхемы TDA2030 (DA2). Под действием этого напряжения через нагрузку протекает ток: Ih = Uin / R2. Исходя из этой формулы, ток, протекающий через нагрузку, не зависит от сопротивления этой нагрузки.


Таким образом, изменяя напряжение, подаваемое с переменного резистора R1 на вход 1 DA2 от 0 до 5 В, при постоянном сопротивлении резистора R2 (10 Ом) можно изменять протекающий через нагрузку ток в диапазоне от 0 до 0.5 А.

Подобная схема может успешно применяться в качестве зарядного устройства для зарядки всех видов аккумуляторов. Зарядный ток постоянен в течение всего процесса зарядки и не зависит от уровня разряда аккумулятора или нестабильности питающей сети. Максимальный ток заряда можно изменить, уменьшив или увеличив сопротивление резистора R2.

(161,0 Kb, скачать: 3935)

Доброго времени суток!

Сегодня я хотел бы затронуть тему силовых электронных устройств.

Итак, прошивка готова, микроконтроллер куплен, схема собрана, осталось только подключить питание, а где взять? Допустим, микроконтроллер AVR и схема запитаны от 5 вольт.

Следующие схемы помогут нам получить 5c:

Линейный регулятор напряжения на микросхеме L 7805

Это самый простой и дешевый способ. Нам понадобится:

  1. Микросхема L 7805 или ее аналоги.
  2. Crona 9v или любой другой источник питания (память телефона, планшета, ноутбука).
  3. 2 конденсатора (для 7805 л это 0,1 и 0,33 мкФ).
  4. Радиатор.

Собираем следующую схему:

Стабилизатор в своей работе основан на микросхеме l 7805, которая имеет следующие характеристики:

    Максимальный ток: 1,5 А

    Входное напряжение: 7-36 В

    Выходное напряжение: 5 В

Конденсаторы используются для сглаживания пульсаций. Однако падение напряжения происходит прямо на микросхеме. То есть, если на вход подать 9 вольт, то на микросхеме l 7805 упадет 4 вольта (разница между входным напряжением и напряжением стабилизации). Это приведет к выделению тепла на микросхеме, количество которого составляет легко рассчитывается по формуле:

(Входное напряжение - напряжение стабилизации) * ток через нагрузку.

То есть если на стабилизатор подать 12 вольт, которым запитаем цепь, потребляющую 0.1 ампер, (12-5) * 0,1 = 0,7 Вт тепла будет рассеиваться 7805 л. Следовательно, микросхему необходимо установить на радиатор:


Достоинств этого стабилизатора:

  1. Дешевизна (без радиатора).
  2. Простота.
  3. Легко собрать путем монтажа, т.е. нет необходимости делать печатную плату.

Минусов:

  1. Необходимость разместить микросхему на радиаторе.
  2. Нет возможности регулировать стабилизированное напряжение.

Этот стабилизатор идеален в качестве источника напряжения для простых маломощных схем.

Импульсный регулятор напряжения

Для сборки нам понадобится:

  1. Микросхема LM 2576S -5.0 (можно взять аналог, но привязка будет другая, уточняйте в документации конкретно на вашу микросхему).
  2. Диод 1N5822.
  3. 2 конденсатора (Для LM 2576S -5,0, 100 и 1000 мкФ).
  4. Индуктор (индукторы) 100 мкГенри.

Схема подключения следующая:


Микросхема LM 2576S -5.0 имеет следующие характеристики:

  • Максимальный ток: 3A
  • Входное напряжение: 7-37 В
  • Выходное напряжение: 5 В

Стоит отметить, что этот стабилизатор требует большего количества комплектующих (а также наличия печатной платы, для более точной и удобной установки). Однако у этого стабилизатора есть огромное преимущество перед линейным аналогом - он не нагревается, а максимальный ток в 2 раза выше.

Достоинств этого стабилизатора:

  1. Меньше тепла (не нужно покупать радиатор).
  2. Максимальный ток больше.

Минусов:

  1. Дороже линейного стабилизатора.
  2. Сложность монтажа.
  3. Нет возможности изменения стабилизированного напряжения (При использовании микросхемы LM 2576S -5.0).

Для питания простых любительских схем на микроконтроллерах AVR вышеперечисленных стабилизаторов вполне достаточно.Однако в следующих статьях мы попробуем собрать лабораторный блок питания, который позволит быстро и удобно настроить параметры мощности схем.

Спасибо за внимание!

Интегральные стабилизаторы напряжения отечественной промышленности серии КР142

позволяют простыми схемными методами получать стабилизированные напряжения в достаточно широком диапазоне - от единиц вольт до нескольких десятков вольт. Рассмотрим некоторые схемные решения, которые могут заинтересовать радиолюбителей.

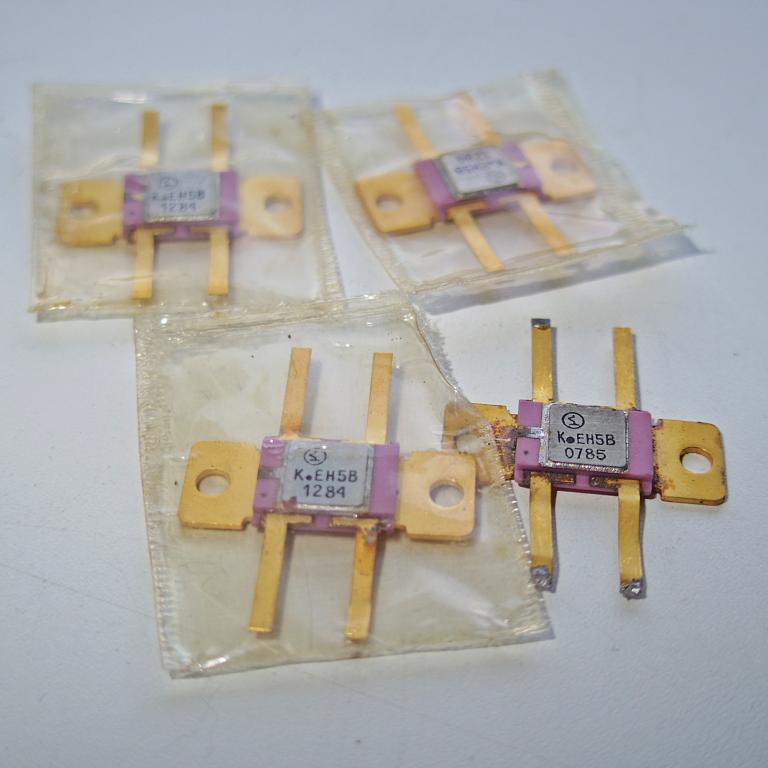

Микросхема КР142ЕН5А представляет собой интегральный стабилизатор с фиксированным выходным напряжением +5 В. Типовая схема включения этой микросхемы уже была представлена ​​в книге (см.

рис. 105). Однако, немного изменив схему переключения, можно построить на этой микросхеме стабилизатор с регулируемым выходным напряжением в диапазоне от 5,6 В до 13 В. Схема представлена ​​на рис. 148.

Вход на интегральный стабилизатор (вывод 17 микросхемы DA1) поступает нестабилизированное напряжение +16 В, а на вывод 8 - сигнал с выхода стабилизатора, регулируемый переменным резистором R2 и усиливаемый транзистором тока VT1.Минимальное напряжение (5,6 В) - это сумма напряжения между коллектором и эмиттером полностью открытого транзистора, которое составляет около 0,6 В, и номинального выходного напряжения интегрального стабилизатора в его типичном включении (5 В). В этом случае двигатель переменного резистора R2 находится в верхнем положении согласно схеме. Конденсатор С1 сглаживает пульсации напряжения; Конденсатор С2 исключает возможное высокочастотное возбуждение микросхемы. Ток нагрузки стабилизатора до 3 А (микросхему необходимо разместить на радиаторе).

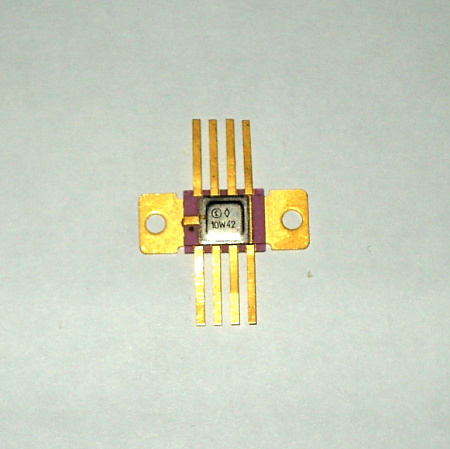

Микросхемы K142EN6A (B, C, D) представляют собой встроенные биполярные стабилизаторы напряжения с фиксированным выходным напряжением 15 В. Максимальное входное напряжение каждого плеча составляет 40 В, а максимальный выходной ток - 200 мА. Однако на основе этого стабилизатора можно построить биполярный регулируемый источник стабилизированного напряжения. Схема представлена ​​на рис. 149.

Изменяя напряжение на выводе 2 интегрального стабилизатора, вы можете изменить выходное напряжение каждого плеча с 5 В до 25 В. Пределы регулировки для обоих плеч устанавливаются резисторами R2 и R4.Следует помнить, что максимальное рассеивание



потребляемой мощности стабилизатора составляет 5 Вт (естественно, при наличии радиатора).

Микросхемы КР142ЕН18А и КР142ЕН18Б представляют собой регулируемые стабилизаторы напряжения с выходным напряжением 1,2 ... 26,5 В и выходным током 1 А и 1,5 А соответственно. Регулирующий элемент стабилизатора включен в минусовой провод источников питания. Корпус и распиновка стабилизаторов этого типа аналогичны микросхеме КР142ЕН5А.

Микросхемы оснащены системой защиты от перегрузки по выходному току и от перегрева. Входное напряжение должно быть в пределах 5 ... 30 В. Мощность, рассеиваемая микросхемой с радиатором, не должна превышать 8 Вт. Типовая схема включения микросхем КР142ЕН18А (Б) представлена ​​на рис. 150.

При всех условиях эксплуатации емкость входного конденсатора С 1 должна быть не менее 2 мкФ. При наличии сглаживающего фильтра выходного напряжения, если длина проводов, соединяющих его со стабилизатором, не превышает 1 м, входной кон





стабилизатор может быть оснащен выходом. конденсатор фильтра.

Выходное напряжение устанавливается подбором номиналов резисторов R1 и R2. Они соединены соотношением: Uвых = Uвых. Мин (1 + R2 / R1),

при этом ток, протекающий через эти резисторы, должен быть не менее 5 мА. Емкость конденсатора C2 обычно выбирается больше 2 мкФ.

В случаях, когда суммарная емкость на выходе стабилизатора превышает 20 мкФ, случайное замыкание входной цепи стабилизатора может привести к выходу из строя микросхемы, так как на ее элементы будет подаваться напряжение конденсатора обратной полярности.Для защиты микросхемы от таких перегрузок необходимо включить защитный диод VD1 (рис. 151), шунтирующий ее при аварийном замыкании входной цепи. Аналогичным образом диод VD2 защищает микросхему на выводе 17 в тех случаях, когда в рабочих условиях емкость конденсатора C2 должна быть более 10 мкФ при выходном напряжении более 25 В.

На основе встроенного стабилизатора напряжения, возможно выполнение стабилизатора тока (рис. 152).Выходной ток стабилизации примерно равен 1 выход = 1,5 В / R1, где R1 выбирается в пределах 1 ... 120 Ом. С помощью переменного резистора R3 можно регулировать выходной ток.

Если обратиться к эталонным характеристикам интегральных стабилизаторов напряжения КП142ЕН12А (Б), то можно заметить много общего с КП142ЕН18А (Б). Типовая схема включения микросхемы КР142ЕН12А аналогична схеме включения



КР142ЕН18А, только регулирующий элемент включен в плюсовой вывод источника питания.На основе этих микросхем несложно собрать биполярный регулятор напряжения. Его схема представлена ​​на рис. 153. Никаких особых комментариев здесь не требуется. Для одновременного изменения напряжения плеч стабилизатора переменные резисторы R2 и R3 можно заменить одним, сдвоенным.

Одним из важных компонентов электронного оборудования является стабилизатор напряжения в блоке питания. Совсем недавно такие узлы строили на стабилитронах и транзисторах. Общее количество элементов стабилизатора было довольно большим, особенно если это требовалось для управления выходным напряжением, защиты от перегрузки и короткого замыкания на выходе, а также ограничения выходного тока на заданном уровне.С появлением специализированных чипов ситуация изменилась. Стабилизаторы напряжения микросхем способны работать в широком диапазоне выходных напряжений и токов, часто имеют встроенную защиту от перегрузки по току и перегрева - как только температура микросхемы микросхемы превышает допустимое значение, выходной ток ограничивается. В настоящее время ассортимент отечественных и зарубежных стабилизаторов напряжения настолько широк, что ориентироваться в нем стало довольно сложно. Ставится под таблицей.предназначен для облегчения предварительного выбора стабилизатора под конкретное электронное устройство. В таблице. 13.4 представлен на отечественном рынке перечень наиболее распространенных схем трехвыводных линейных стабилизаторов напряжения для фиксированного выходного напряжения и их основные параметры. На рис. 13.4 упрощенно показан внешний вид устройств, а также указано их распиновка. В таблицу включены только стабилизаторы с выходным напряжением от 5 до 27 В - в этот интервал укладывается подавляющее большинство случаев из радиолюбительской практики.Конструкция чужих устройств может отличаться от представленной. При этом следует учитывать, что информация о рассеиваемой мощности при работе микросхемы с радиатором в паспортах устройств обычно не указывается, поэтому ее средние значения, полученные из имеющихся в документации графиков, приведены в таблицы. Также отметим, что микросхемы одной серии, но для разных значений напряжения могут отличаться по рассеиваемой мощности. Есть и другая маркировка, например, перед обозначением стабилизаторов групп 78, 79, 78L, 79L, 78M, 79M, указанных в таблице, реально может присутствовать одна или две буквы, которые обычно кодируют производителя.За обозначениями, указанными в таблице, также могут стоять буквы и цифры, обозначающие определенные конструктивные или эксплуатационные особенности микросхемы. Типовая схема включения стабилизаторов микросхемы при фиксированном выходном напряжении представлена ​​на рис. 13.5 (а и б).

Для всех микросхем керамических или оксидно-танталовых конденсаторов емкость входного конденсатора C1 должна быть не менее 2,2 мкФ, для конденсаторов из оксида алюминия не менее 10 мкФ, а выходного конденсатора C2 не менее 1 и 10 мкФ соответственно.Некоторые микросхемы допускают меньшую емкость, но указанные значения гарантируют стабильную работу любых стабилизаторов. На входном конденсаторе может выступать конденсатор сглаживающего фильтра, если он расположен не дальше 70 мм от корпуса микросхемы.


Если требуется нестандартное значение стабилизированного выходного напряжения или его плавное регулирование, удобно использовать специализированные регулируемые стабилизаторы микросхем, поддерживающие напряжение 1.25 В между выходом и выходом управления. Их список представлен в таблице. 13.5.


На рис. 13.6 представлена ​​типовая схема подключения стабилизаторов с регулирующим элементом в плюсовом проводе. Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который включен в схему для установки уровня выходного напряжения. Обратите внимание, что в отличие от стабилизаторов для фиксированного выходного напряжения регулируемые конденсаторы не работают без нагрузки. Минимальное значение выходного тока маломощных регулируемых стабилизаторов - 2.5-5 мА, мощный - 5-10 мА. В большинстве случаев применения стабилизаторов нагрузка обслуживается резистивным делителем напряжения R1, R2 на рис. 13.6. По этой схеме можно включать стабилизаторы с фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток намного больше, чем B-4 мА), а во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам невозможно достичь максимально возможного коэффициента стабилизации устройства. Чтобы снизить уровень пульсаций на выходе, особенно при более высоком выходном напряжении, рекомендуется включать сглаживающий конденсатор S3 емкостью 10 мкФ и более.К конденсаторам С1 и С2 предъявляются те же требования, что и к соответствующим конденсаторам фиксированных стабилизаторов. Если стабилизатор работает на максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема находится под большим обратным напряжением со стороны нагрузки и может выйти из строя. Для защиты выходной цепи в таких ситуациях параллельно ей включен защитный диод VD1. Другой защитный диод VD2 защищает микросхему со стороны заряженного конденсатора СЗ.Диод быстро разряжает этот конденсатор в случае аварийного замыкания выходной или входной цепи стабилизатора.

Интегрированные регуляторы напряжения серии

142 не всегда имеют маркировку полного типа. В этом случае на корпусе идет условное обозначение кода, позволяющего определить тип микросхемы.

Примеры расшифровки маркировки кода на корпусе микросхем:

Микросхемы для стабилизаторов КР вместо К имеют те же параметры и отличаются только конструкцией корпуса.При маркировке этих микросхем часто используется сокращенное обозначение, например, вместо КР142ЕН5А наносят КРЕН5А.

Наименование
микросхемы
U стаб.,
AT
I ст. Макс.,
А
P макс.,
Вт
I потребление,
мА
Корпус Код на корпусе
(К) 142EN1A 3. .. 12 ± 0,3 0,15 0,8 4 Дип 16 (C) 06
(К) 142EN1B 3 ... 12 ± 0,1 (К) 07
K142EN1V 3 ... 12 ± 0,5 K27
K142EN1G 3 ... 12 ± 0,5 K28
K142EN2A 3 ... 12 ± 0,3 K08
K142EN2B 3 ... 12 ± 0.1 K09
142ENZ 3 ... 30 ± 0,05 1,0 6 10 10
K142ENZA 3 ... 30 ± 0,05 1,0 K10
K142ENZB 5 . .. 30 ± 0,05 0,75 K31
142EN4 1,2 ... 15 ± 0,1 0,3 11
K142EN4A 1.2 ... 15 ± 0,2 0,3 K11
K142EN4B 3 ... 15 ± 0,4 0,3 K32
(К) 142EN5A 5 ± 0,1 3,0 5 10 (К) 12
(К) 142EN5B 6 ± 0,12 3,0 (К) 13
(К) 142EN5V 5 ± 0,18 2,0 (К) 14
(К) 142EN5G 6 ± 0.21 2,0 (К) 15
142EN6A ± 15 ± 0,015 0,2 5 7,5 16
K142EN6A ± 15 ± 0,3 K16
142EN6B ± 15 ± 0,05 17
K142EN6B ± 15 ± 0,3 K17
142EN6V ± 15 ± 0,025 42
К142ЕН6В ± 15 ± 0. 5 KZZ
142EN6G ± 15 ± 0,075 0,15 5 7,5 43
K142EN6G ± 15 ± 0,5 K34
K142EN6D ± 15 ± 1,0 K48
K142EN6E ± 15 ± 1,0 K49
(К) 142EN8A 9 ± 0,15 1,5 6 10 (К) 18
(К) 142EN8B 12 ± 0.27 (К) 19
(К) 142EN8V 15 ± 0,36 (К) 20
K142EN8G 9 ± 0,36 1,0 6 10 K35
K142EN8D 12 ± 0,48 K36
K142EN8E 15 ± 0,6 K37
142EN9A 20 ± 0,2 1,5 6 10 21
142EN9B 24 ± 0. 25 22
142EN9V 27 ± 0,35 23
K142EN9A 20 ± 0,4 1,5 6 10 K21
K142EN9B 24 ± 0,48 1,5 K22
K142EN9V 27 ± 0,54 1,5 K23
K142EN9G 20 ± 0,6 1,0 K38
K142EN9D 24 ± 0.72 1,0 K39
K142EN9E 27 ± 0,81 1,0 K40
(К) 142EN10 3 ... 30 1,0 2 7 (К) 24
(К) 142EN11 1 2 . .. 37 1 5 4 7 (К) 25
(К) 142EN12 1,2 ... 37 1 5 1 5 CT-28 (К) 47
КР142ЕН12А 1,2...37 1,0 1
КР142ЕН15А ± 15 ± 0,5 0,1 0,8 Дип 16
КР142ЕН15Б ± 15 ± 0,5 0,2 0,8
КР142ЕН18А -1,2 ... 26,5 1,0 1 5 CT-28 (LM337)
КР142ЕН18Б -1,2 . ..26,5 1,5 1
KM1114EU1A - - - - - K59

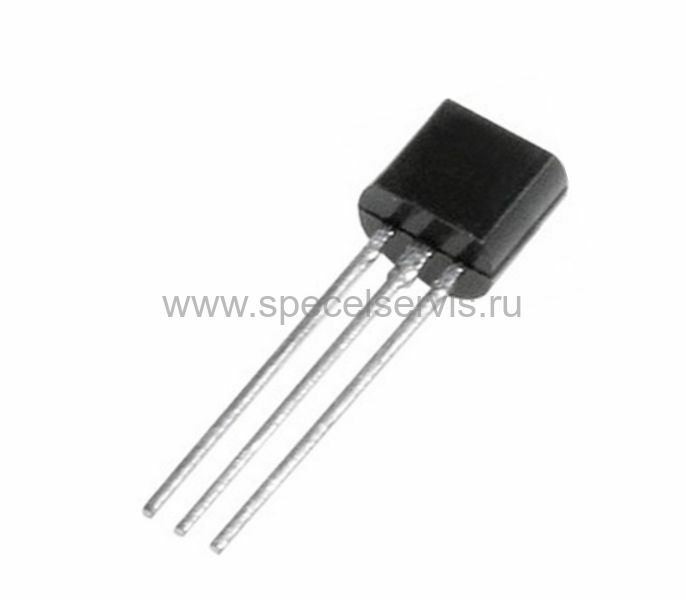

KR1157EN502 5 0,1 0,5 5 CT-26 78L05
KR1157EN602 6 78L06
KR1157EN802 8 78L08
KR1157EN902 9 78L09
KR1157EN1202 12 78L12
KR1157EN1502 15 78L15
KR1157EN1802 18 78L18
KR1157EN2402 24 78L24
KR1157EN2702 27 78L27
KR1170ENZ 3 0,1 0,5 1,5 CT-26 См. Рис.
KR1170EN4 4
KR1170EN5 5
KR1170EN6 6
KR1170EN8 8
КР1170ЕН9 9
KR1170EN12 12
KR1170EN15 15
КР1168ЕН5 -5 0,1 0,5 5 CT-26 79L05
КР1168ЕН6 -6 79L06
КР1168ЕН8 -8 79L08
КР1168ЕН9 -9 79L09
КР1168ЕН12 -12 79L12
КР1168ЕН15 -15 79L15
КР1168ЕН18 -18 79L18
КР1168ЕН24 -24 79L24
КР1168ЕН1 -1,5. ..37

s nastavením alebo bez neho, labratórny, pulzný, prístrojový, opravný

Mnoho amatérskych zdrojov rádiového napájania (PSU) sa vyrába na mikroobvodoch KR142EN12, KR142EN22A, KR142EN24 atď. Dolná hranica nastavenia týchto mikroobvodov je 1,2 ... 1,3 V, niekedy je však potrebné napätie 0,5 ... 1 V. Автор ponúka niekoľko technických riešení napájacej jednotky na základe údajov z mikroobvodov.

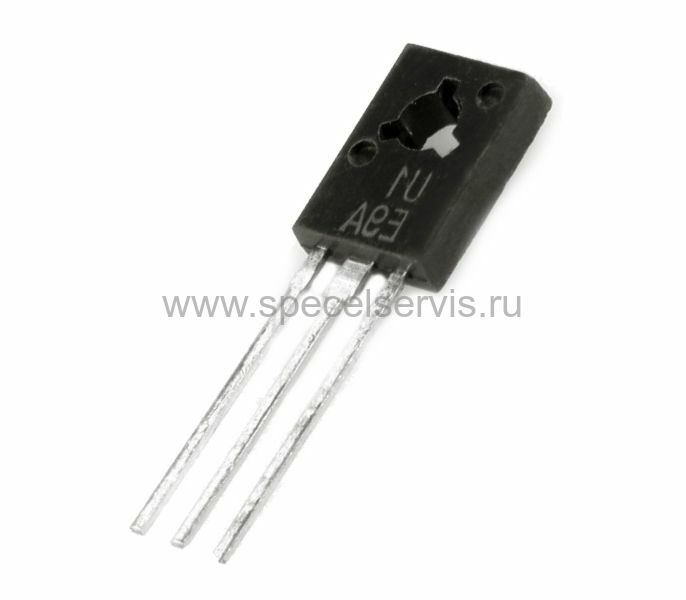

Интегрированный микрообвод (IC) КР142ЕН12А (обр.1) установленный регулятор напряжения компрессионного типа в автомобиле KT-28-2, который может быть использован для 1,5 A в увеличении давления 1,2 ... 37 V. Tento integrál so стабилизационным или надежным защитным механизмом. skratu na výstupe.

Obr. Микросхема КР142ЕН12А

Na základe IC KR142EN12A je možné zostaviť nastaviteľný zdroj napájania, ktorého obvod (bez transformátora a diódového mostíka) je znázornený na obr. Usmernené vstupné napätie sa privádza z diódového mostíka do kondenzátora C1. Транзистор VT2 и микрообвод DA1 музыка на радио. Príruba chladiča DA1 je elektricky spojená s pinom 2, takže ak sú tranzistor DA1 a tranzistor VD2 umiestnené na rovnakom chladiči, musia byť navzájom isolované. В авторской версии DA1 установлен на самостатном малом радиаторе, который не используется гальваническим способом с радиатором и транзистором VT2.

Obr. Nastavitený zdroj napájania na IC KR142EN12A

Výkon rozptýlený mikroobvodom s chladičom by nemal presiahnuť 10 W.Rezistory R3 a R5 tvoria Delič napätia zahrnutý v meracom prvku стабилизация и sú vybrané podľa vzorca:

U вых = U вых.мин (1 + R3 / R5).

Stabilizované záporné napätie -5 V sa dodáva do kondenzátora C2 a odporu R2 (používa sa na výber termostabilného bodu VD1). V autorskej verzii je napätie napájané z diódového mostíka KTs407A a Stabilizátora 79L05 napájaného pomocou samostatné vinutie výkonového transformátora.

На охрану пред скратом во выступном обводе стабилизатор стачи паралельный запорный электролитический конденсатор с емкостью на 10 мкФ с резистором R3 и боковым резистором R5 с диодой KD521A. Umiestnenie častí nie je kritické, ale pre dobrú teplotnú stabilitu jerebné použiť príslušné typy rezistorov. Мали byť umiestnené čo najďalej od zdrojov tepla. Celková stabilita výstupného napätia je kombináciou mnohých faktorov a po zahriatí zvyčajne nepresahuje 0,25%.

По запросу и пристройке в качестве резерва Radd наставьте минимальное выходное напряжение 0 V. Резистор R2 (обр. 2) и резистор Radd (обр. 3) музыка будет производиться через сотню выживших SP5 с.

Obr.Spínací obvod Radd

Узнать больше о микрообводе KR142EN12A sú obmedzené na 1,5 A. V súčasnosti sú v predaji mikroobvody с подобными параметрами, которые находятся наверху перед выходом из номера 3, перед выходом на улицу A.V. микрообводок можно найти на веб-странице National Semiconductor.

Недоступно в предустановленных импортных микрообводах из серии LOW DROP (SD, DV, LT1083 / 1084/1085). Tieto mikroobvody môžu pracova pri zníženom napätí medzi vstupom a výstupom (do 1... 1,3 В) после стабилизации напряжения на выходе в розетку 1,25 . .. 30 В при подключении к току 7,5 / 5/3 A, соответственно. Najbližšie z hľadiska parameters domáci analóg typu KR142EN22 má maximálny stabilizačný prúd 7,5 A.

При максимальном выходе за пределы допустимого режима при вступительно-выходном напряжении, 1,5 В.

Tieto стабилизационный, нестабильный выход 0,05% / V, нестабильный выход, выходящий за 10 мА на максимальную скорость 0,1% / V.

Обозок 4, отображающий объект перед домовой лабораторией, который может использоваться без транзисторов VT1 и VT2, отображаемых на изображении 2. Намиесто микрообвод DA1 KR142EN12A с двигателем. Jedná sa o nastaviteľný nízkonapäťový Regátor napätia, ktorý umožňuje záťažový prúd až 7,5 A.

Obr. Nastavitený zdroj napájania na IC KR142EN22A

Maximálny rozptyl výkonu na výstupe стабилизация Pmax sa dá vypočítať podľa vzorca:

P max = (U vstup - U výstup) I výstup,
kde U in je vstupné napätie dodávané do mikroobvodu DA3, U out je výstupné napätie naprieč záťažou, I out je výstuproký prvodúd.

Напряжение, входящее в состав, входящее для микрооборудования, входящее в = 39 В, выходное напряжение при включении, выходное напряжение = 30 В, выходящее за пределы допустимого диапазона, выходящее за пределы диапазона, равное 5 А, максимальное значение высоты двигателя: 45 В, выходное напряжение, составляющее 45 В,

Elektrolytický kondenzátor C7 sa používa na zníženie výstupnej impedancie pri vysokých frekvenciách, ako aj na zníženie úrovne šumového napätia a zlepšenie vyhladenia zvlnenia zlepšenie vyhladenia zvlnenia. Ak je tento kondenzátor tantalový, mala byť jeho nominálna kapacita najmenej 22 мкФ, ak hliník - najmenej 150 мкФ.В начале употребления можно использовать конденсатор C7 zvýšiť.

Ак JE elektrolytický kondenzátor С7 umiestnený VO vzdialenosti Viac АКО 155 мм в JE pripojený к napájacej jednotke drôtom с prierezom menším АКО 1 мм, potom JE к dispozícii další elektrolytický kondenzátor с kapacitou najmenej 10 мкФ inštalovaný на Doske paralelne с kondenzátorom С7, bližšie к samotnému микрообводу.

Kapacitu filtračného kondenzátora C1, если есть возможность использовать приближение при температуре 2 000 мкФ на 1 выход (при напряжении 50 В).Если вы хотите, чтобы теплотный дрейф выходил на поверхность, музыка на резисторе R8 buď drôtovo alebo kovovo zabalený s chybou minimálne 1%. Резистор R7 представляет собой ровный тип R8. Ak zenerová dióda KS113A nie je k dispozícii, môžete použiť zostavu znázornenú na obr. Riešenie ochrany obvodu uvedené v autorovi je celkom Spojné, pretože грибовидный bezchybne и bolo odskúšané v praxi. Môžete použiť akékoľvek ochranné obvody napájania, napríklad tie, ktoré sú navrhnuté v. V autorskej verzii je pri spustení relé K1 kontakty K1.1 zopnuté, skratujú rezistor R7 a napätie na výstupe napájacej jednotky sa stáva 0 V.

Doska s plošnými spojmi napájacej jednotky a usporiadanie prvkov sú zobrazené na obr. 5, vzhľad napájacej jednotky je znázornený na obr. Розмеры ДПС 112х75 мм. Je vybraný ihlový radiátor. Микрообвод DA3 является изолированным от радиатора тесненым и приподнятым к нему помоцью оцеловей пружиновой доски, который содержит микрообвод на радиатор.

Obr. Doska plošných spojov a usporiadanie prvkov

Kondenzátor C1 typu K50-24 sa skladá z dvoch paralelne zapojených kondenzátorov s kapacitou 4700 μFx50 V.Можно использовать импортный анализатор типа K50-6 с емкостью 10 000 мкФх50 V. Kondenzátor, созданный с помощью малого объема, который используется в качестве воды и воды, который используется с большой мощностью. Kondenzátor C7 vyrobený spoločnosťou Weston s kapacitou 1 000 μFx50 V. Kondenzátor C8 nie je na zobrazený, ale sú na om vytvorené otvory na PCB. Может быть использован конденсатор с номинальным ходом 0,01 ... 0,1 мкФ до напряжения 10 ... 15 В.

Obr. Вжад здроя

Diódy VD1-VD4 с импортированной диодовой микросхемой RS602, установленной перед максимальным выходом 6 A (obr.4). В охранном обводе БП с помощью реле RES10 (pas RS4524302). В авторской версии с защитным резистором R7 типа SPP-ZA с размером параметра менее 5%. Резистор R8 (обр. 4) от mal mať rozptyl nie viac ako 1% z danej hodnoty.

Napájací zdroj zvyčajne nevyžaduje konfiguráciu a začne pracovať ihneď po zostavení. По захвату единого одпора R6 (обр. 4) алебо одпором Радд (обр. 3) наставьте 0 В на меновиту ходноту R7.

Все комплекты силовых преобразователей значек OSM-0.1UZ s kapacitou 100 W. Magnetický obvod ShL25 / 40-25. Primárne vinutie obsahuje 734 závitov drôtu PEV 0,6 мм, vinutie II - 90 závitov 1,6 мм PEV drôtu, vinutie III - 46 závitov PEV drôtu 0,4 мм, s kohútikom zo stredu.

Zostavu diód RS602 je možné nahradiť diódami určenými pre prúd najmenej 10 A, napríklad KD203A, V, D alebo KD210 AG (ak neumiestňujete diódy osobitne, budete musie prerobi). На транзисторе VT1 можно использовать транзистор KT361G.

Здрое

  1. http: // www.national.com/catalog/AnalogRegulators_LinearRegulators-StandardNPN_PositiveVoltageAdjutable.html
  2. Морохин Л. Laboratórny zdroj napájania // Rádio. - 1999 - ч. 2
  3. Нечаев И. Ochrana malých sieťových napájacích zdrojov pred preťažením // Rádio. - 1996.-№12

Zvážte tri jednoduché možnosti napájania. Zbierajte ich dokonca aj pre začínajúcich rádioamatérov. Zdroje energie je možné prispôsobiť na napájanie rôznych rádiových obvodov, zariadení s roznym výkonom a rôznou polaritou.V závislosti od toho, ktoré zariadenie, obvod, ktorý potrebujete napájať, vyberieme možnosti napájania a IC v nich.

Možnosť I

Нападение микрооборудования-стабилизатора (IC), серия Kr142ENxx, аналоговое аналоговое устройство 78XX

Napätie a prúd na výstupe tohto napájacieho zdroja je v súlade s charakteristikami v om nastavenými IC (pozri tabuľku). Výkon sa rozptýli na mikroobvode: P = In (Udc max - Un). Diódy ako D202, KD226 atď., C1-C4 pre napätie 1,5-krát väčšie, ako budú, volíme Zenerovu diódu VS1 podľa toho, aké napätie bude rozaxsah nastavenia na výstupe napájacie, a zdroja zdroja...

Napríklad výstupné napätie sa pohybuje od 5 do 12V, prúd je 3A.

  1. Тр-р выход ~ 12В (3А)
  2. Diódy určené pre prúd najmenej - 3A (na radiátore)
  3. C1 - 2200,0 x 25В
  4. IC - K142EN5A (na chladiči)
  5. VS - D814A
  6. C4 10,0 x 16 В
Tabuka charakteristík mikroobvodov-stabilizátorov.
Typ čipu Vstupné napätie min-max, V Stabilizačné napätie, V Мах.prúd, A Русс. Викон, W Spotrebované Prúd mA
142EN3 9,5-60 3-30 1,0 6,0
142EN4 9,5-60 3-30 1,0 6,0
(K, KR) 142EN5A
(K, KR) 142EN5B
(K, KR) 142EN5V
(K, KR) 142EN5G
7,5-15
8,5-15
7,5-15
8.5-15
5 ± 0,1
6 ± 0,12
5 ± 0,18
6 ± 0,21
3,0
3,0
2,0
2,0
5 10
(K, KR) 142EN8A
(K, KR) 142EN8B
(K, KR) 142EN8V
11,5-35
14,5-35
17,5-35
9 ± 0,15
12 ± 0,27
15 ± 0,36
1,5 6 10
(K, KR) 142EN8G
(K, KR) 142EN8D
(K, KR) 142EN8E
11,5-35
14,5-35
17,5-35
9 ± 0,36
12 ± 0,48
15 ± 0,6
1,5 6 10
(K) 142EN9A
(K) 142EN9B
(K) 142EN9V
(K) 142EN9G
(K) 142EN9D
(K) 142EN9E
23-45
27-45
30-45
23-45
27-45
30-45
19,6-20,4
23,52-24,48
26,48-27,54
19,4-20,6
23,28-24,72
26,19-27,81
1,5
142EN10 9-40 3-30 1,0 5
(К) 142EN11 5-45 1. 2… 37 1,5 8 7
(К) 142EN12
KR142EN12A
1,2… 37
1,2… 37
1,5
1,0
1 5
КР142ЕН18А
КР142ЕН18Б
-1,2… 26,5
-1,2… 26,5
1,0
1,5
1 5

Можнос II

V napájacom obvode uvedenom nižšie je výstupom silný tranzistor, napríklad KT818, KT825 atď.Prúd na výstupe tohto napájacieho zdroja zodpovedá charakteristikám v om nainštalovaného tranzistora VT1. Diódy musia byť tiež nainštalované výkonnejšie ako v predchádzajúcej verzii (napríklad D242-248, KD213, KD2997 atď.).

Можнос III

От predchádzajúcej verzie са LISI иба Tym, že полярности Диод, elektrolytických kondenzátorov, ИК-79xx sú invertované JE tiež použitý Транзистор с opačnou polaritou.

Na všetkých variantoch obvodov musia byť diódy, tranzistory a integrované obvody inštalované na chladicoch s tepelným odporom nepresahujúcim 3 ° C / W.

Strata výkonu v tranzistoroch: P = In (Udc max - Un)

А. Зотов


П О П У Л Е Р Н О Е:

    Jazýčkové relé majú oproti elektromagnetickým relé rad výhod, napríklad rýchlejšie časy odozvy a malé rozmery. Поищите в новом реле RES-55A и RES-43, с тем, чтобы использовать его вместо того, чтобы использовать электронные источники сигнала.

Mnoho amatérskych zdrojov rádiového napájania (PSU) sa vyrába na mikroobvodoch KR142EN12, KR142EN22A, KR142EN24 atď.Dolná hranica nastavenia týchto mikroobvodov je 1,2 ... 1,3 V, niekedy je však potrebné napätie 0,5 ... 1 V. Автор ponúka niekoľko technických riešení napájacej jednotky na základe údajov z mikroobvodov.

Интегрированный микрообвод (IC) KR142EN12A (обр. 1) с установленным регулятором напряжения, управляемым с помощью компьютера в бассейне KT-28-2, который может быть использован для производства до 1,5 А в розетках ... интеграл таким стабилизатором má termostabilnú ochranu prúdu a ochranu proti skratu na výstupe.

Obr. Микросхема КР142ЕН12А

Na základe IC KR142EN12A je možné zostaviť nastaviteľný zdroj napájania, ktorého obvod (bez transformátora a diódového mostíka) je znázornený na obr. Usmernené vstupné napätie sa privádza z diódového mostíka do kondenzátora C1. Транзистор VT2 и микрообвод DA1 музыка на радио. Príruba chladiča DA1 je elektricky spojená s pinom 2, takže ak sú tranzistor DA1 a tranzistor VD2 umiestnené na rovnakom chladiči, musia byť navzájom isolované.В авторской версии DA1 установлен на самостатном малом радиаторе, который не используется гальваническим способом с радиатором и транзистором VT2.


Обр. Nastavitený zdroj napájania na IC KR142EN12A

Výkon rozptýlený mikroobvodom s chladičom by nemal presiahnuť 10 W. Rezistory R3 a R5 tvoria Delič napätia zahrnutý v meracom prvku стабилизация и sú vybrané podľa vzorca:
d U out.

Stabilizované záporné napätie -5 V sa dodáva do kondenzátora C2 a odporu R2 (používa sa na výber termostabilného bodu VD1). V autorskej verzii je napätie napájané z diódového mostíka KTs407A a Stabilizátora 79L05 napájaného pomocou samostatné vinutie výkonového transformátora.

На охрану пред скратом во выступном обводе стабилизатор стачи паралельный запорный электролитический конденсатор с емкостью на 10 мкФ с резистором R3 и боковым резистором R5 с диодой KD521A. Umiestnenie častí nie je kritické, ale pre dobrú teplotnú stabilitu jerebné použiť príslušné typy rezistorov. Мали byť umiestnené čo najďalej od zdrojov tepla.Celková stabilita výstupného napätia je kombináciou mnohých faktorov a po zahriatí zvyčajne nepresahuje 0,25%.

По запросу и пристройке в качестве резерва Radd наставьте минимальное выходное напряжение 0 V. Резистор R2 (обр. 2) и резистор Radd (обр. 3) музыка будет производиться через сотню выживших SP5 с.


Обр. Spínací obvod Radd

Узнать больше о микрообводе KR142EN12A на объекте на 1,5 A. В наличии с подобными параметрами, которые находятся на предварительном пути, 3 мая - перед выходом А. Daje o týchto mikroobvodoch možno nájs na webovej stránke National Semiconductor.

Недоступно в предустановленных импортных микрообводах из серии LOW DROP (SD, DV, LT1083 / 1084/1085). Tieto mikroobvody môžu pracova pri zníženom napätí medzi vstupom a výstupom (do 1 ... 1,3 V), чтобы стабилизировать напряжение на выходе в rozsahu 1,25 ... 30 V при za zažovacom prúde 7,5 / 5 соотв. Наибольшие значения параметров домашнего аналогового типа KR142EN22 на максимальном стабилизирующем участке 7,5 A.

При максимальном выходе за пределы допустимого режима при вступительно-выходном напряжении, 1,5 В.

Tieto стабилизационный, нестабильный выход 0,05% / V, нестабильный выход, выходящий за пределы 10 мА на максимальную скорость 0,1% / V.

Obrázok 4 zobrazuje napájací obvod pre domáce labratórium, ktorý umožňuje obísť sa bez tranzistorov VT1 a VT2 uvedených na obrázku 2.Намиесто микрообвод DA1 KR142EN12A с использованием микрообвода KR142EN22A. Jedná sa o nastaviteľný nízkonapäťový Regátor napätia, ktorý umožňuje záťažový prúd až 7,5 A.


Обр. Nastavitený zdroj napájania na IC KR142EN22A

Maximálny rozptyl výkonu na výstupe стабилизатора Pmax sa dá vypočítať podľa vzorca:
P max = (U vstup - U výstup) I výstup,
kde U in je vstupäro. из Je výstupný prúd mikroobvodu.

Напряжение, входящее в состав, входящее для микрооборудования, входящее в = 39 В, выходное напряжение при включении, выходное напряжение = 30 В, выходящее за пределы допустимого диапазона, выходящее за пределы диапазона, равное 5 А, максимальное значение высоты двигателя: 45 В, выходное напряжение, составляющее 45 В,

Elektrolytický kondenzátor C7 sa používa na zníženie výstupnej impedancie pri vysokých frekvenciách, ako aj na zníženie úrovne šumového napätia a zlepšenie vyhladenia zvlnenia zlepšenie vyhladenia zvlnenia. Ak je tento kondenzátor tantalový, mala byť jeho nominálna kapacita najmenej 22 мкФ, ak hliník - najmenej 150 мкФ.В начале употребления можно использовать конденсатор C7 zvýšiť.

Ак JE elektrolytický kondenzátor С7 umiestnený VO vzdialenosti Viac АКО 155 мм в JE pripojený к napájacej jednotke drôtom с prierezom menším АКО 1 мм, potom JE к dispozícii další elektrolytický kondenzátor с kapacitou najmenej 10 мкФ inštalovaný на Doske paralelne с kondenzátorom С7, bližšie к samotnému микрообводу.

Kapacitu filtračného kondenzátora C1, если есть возможность использовать приближение при температуре 2 000 мкФ на 1 выход (при напряжении 50 В).Если вы хотите, чтобы теплотный дрейф выходил на поверхность, музыка на резисторе R8 buď drôtovo alebo kovovo zabalený s chybou minimálne 1%. Резистор R7 представляет собой ровный тип R8. Ak zenerová dióda KS113A nie je k dispozícii, môžete použiť zostavu znázornenú na obr. Riešenie ochrany obvodu uvedené v autorovi je celkom Spojné, pretože грибовидный bezchybne и bolo odskúšané v praxi. Môžete použiť akékoľvek ochranné obvody napájania, napríklad tie, ktoré sú navrhnuté v. V autorskej verzii je pri spustení relé K1 kontakty K1.1 zopnuté, skratujú rezistor R7 a napätie na výstupe napájacej jednotky sa stáva 0 V.

Doska s plošnými spojmi napájacej jednotky a usporiadanie prvkov sú zobrazené na obr. 5, vzhľad napájacej jednotky je znázornený na obr. Розмеры ДПС 112х75 мм. Je vybraný ihlový radiátor. Микрообвод DA3 является изолированным от радиатора тесненым и приподнятым к нему помоцью оцеловей пружиновой доски, который содержит микрообвод на радиатор.



Обр. Doska plošných spojov a usporiadanie prvkov

Kondenzátor C1 typu K50-24 sa skladá z dvoch paralelne zapojených kondenzátorov s kapacitou 4700 μFx50 V.Можно использовать импортный анализатор типа K50-6 с емкостью 10 000 мкФх50 V. Kondenzátor, созданный с помощью малого объема, который используется в качестве воды и воды, который используется с большой мощностью. Kondenzátor C7 vyrobený spoločnosťou Weston s kapacitou 1 000 μFx50 V. Kondenzátor C8 nie je na zobrazený, ale sú na om vytvorené otvory na PCB. Может быть использован конденсатор с номинальным ходом 0,01 ... 0,1 мкФ до напряжения 10 ... 15 В.


Обр. Вжад здроя

Diódy VD1-VD4 с импортированной диодовой микросхемой RS602, установленной перед максимальным выходом 6 A (obr.4). В охранном обводе БП с помощью реле RES10 (pas RS4524302). В авторской версии с защитным резистором R7 типа SPP-ZA с размером параметра менее 5%. Резистор R8 (обр. 4) от mal mať rozptyl nie viac ako 1% z danej hodnoty.

Napájací zdroj zvyčajne nevyžaduje konfiguráciu a začne pracovať ihneď po zostavení. По захвату единого одпора R6 (обр. 4) алебо одпором Радд (обр. 3) наставьте 0 В на меновиту ходноту R7.

Все комплекты силовых преобразователей значек OSM-0.1UZ s kapacitou 100 W. Magnetický obvod ShL25 / 40-25. Primárne vinutie obsahuje 734 závitov drôtu PEV 0,6 мм, vinutie II - 90 závitov 1,6 мм PEV drôtu, vinutie III - 46 závitov PEV drôtu 0,4 мм, s kohútikom zo stredu.

Zostavu diód RS602 je možné nahradiť diódami určenými pre prúd najmenej 10 A, napríklad KD203A, V, D alebo KD210 AG (ak neumiestňujete diódy osobitne, budete musie prerobi). На транзисторе VT1 можно использовать транзистор KT361G.

Здрое :

  1. http: // www.national.com/catalog/AnalogRegulators_LinearRegulators-StandardNPN_PositiveVoltageAdjutable.html
  2. Морохин Л. Laboratórny zdroj napájania // Rádio. - 1999 - ч. 2
  3. Нечаев И. Ochrana malých sieťových napájacích zdrojov pred preťažením // Rádio. - 1996.-№12
Zoznam rádioaktívnych prvkov
Označenie Тип Nominálna hodnota čiastka Poznámka Skóre Môj zápisník
DA1 Линейный регулятор

LM78L12

1 Do poznámkového bloku
VT1 Транзистор биполярный

KT814G

1 Do poznámkového bloku
VT2 Транзистор биполярный

KT819G

1 Do poznámkového bloku
VD1 Зенерова диода

KS113A

1 Do poznámkového bloku
C1 4700 мкФ 50 В 1 Do poznámkového bloku
C2 Kondenzátor 0,1 мкФ 1 Do poznámkového bloku
C3 Elektrolytický kondenzátor 47 мкФ 50 В 1 Do poznámkového bloku
R1 Резистор

2,2 Ом

1 1 Вт Do poznámkového bloku
R2 Резистор резиновый 470 Ом 1 Do poznámkového bloku
R3 Вариабильный резистор 2,2 кОм 1 Do poznámkového bloku
R4 Резистор

240 Ом

1 2 Вт Do poznámkového bloku
R5 Резистор

91 Ом

1 1 Вт Do poznámkového bloku
C2 Kondenzátor 0,1 мкФ 1 Do poznámkového bloku
R2 Резистор

210 Ом

1 Do poznámkového bloku
доб. Резистор резиновый 470 Ом 1 Do poznámkového bloku
DA1 Линейный регулятор

LM7805

1 Do poznámkového bloku
DA2 Линейный регулятор

LM79L05

1 Do poznámkového bloku
DA3 Линейный регулятор

LT1083

1 КР142ЕН22А Do poznámkového bloku
VT1 Транзистор биполярный

KT203A

1 Do poznámkového bloku
VD1-VD4 Diódový Mostík

RS602

1 Do poznámkového bloku
VD5-VD8 Diódový Mostík

KTs407A

1 Do poznámkového bloku
VD9, VD10 Диода

KD522B

2 Do poznámkového bloku
VD11 Зенерова диода

KS113A

1 Do poznámkového bloku
VS1 Тиристор KU103E 1 Do poznámkového bloku
C1 Elektrolytický kondenzátor 10 000 мкФ 50 В 1 Do poznámkového bloku
C2, C3 Elektrolytický kondenzátor 470 мкФ 25 В 2 Do poznámkového bloku
C4, C5 Elektrolytický kondenzátor 22 мкФ 16 В 2 Do poznámkového bloku
C6 Kondenzátor 0,1 мкФ 1 Do poznámkového bloku
C7 Elektrolytický kondenzátor 1000 мкФ 50 В 1 Do poznámkového bloku
R1 Rezistor

Napájanie je v arzenáli rádioamatéra nenahraditeľnou vecou. Hotové regulované zdroje napájania zvyčajne stoja veľmi slušné množstvo, preto sa napájanie domáceho rádiového labratória veľmi často vyrába nezávisle.

Najskôr teda musíte rozhodnúť o požiadavkách na napájanie. Moje požiadavky boli nasledujúce:

1) Stabilizovaný regulovaný výstup 3 - 24 V s prúdovým zaažením najmenej 2 A na napájanie rádiových zariadení a zavedených rádiových obvých.

2) Neregulovaný výstup 12/24 V so silnoprúdovou záťažou pre elektrochemické Experimenty

Aby som uspokojil prvú časť, rozhodol som sa použiť pripravený интегральном улучшенном режиме стабилизации.

Потом, что мы можем сделать перед пожиадавками, защищаемся подробностями. Во собственной защищенной системе имеется специальный преобразователь TS-150-1 (когда выдается за проект), который выдает иба 12 и 24 В, конденсатор 10 000 мкФ 50 В. Звучит больше требуется докупить. Takže v ráme je transformátor, kondenzátor, стабилизационный чип и паскование:

По dlhom hľadaní vhodného puzdra bol zakúpený držiak na obrúsky Ikea (299 rubov), ktorý sa perfektne prispôsobil veľkosti a bol vyrobený z hrubého plastu (2 mm) a sveceavejúcejrd nehrd. В общем с радиальными компонентами, установленными на заднем плане, радиатор предварительного стабилизатора, диодовый мост (при 35 А), механический вольтметр на визуальном следовании напряжения, может быть использован в нескольких случаях. Подробности на фотографиях:

Takže trochu teórie. Это стабилизатор, который может использовать интегральный стабилизатор, который является основным линейным стабилизатором. Priemysel vyrába veľa стабилизационный mikroobvodov, чтобы pre pevné napätie aj pre nastaviteľné. Mikroobvody majú rôzne kapacity, 0,1 A aj 5 A alebo viac.Tieto mikroobvody zvyčajne obsahujú ochranu proti skratu v záťaži. При návrhu napájacieho zdroja sa musíte rozhodnúť, koľko energie potrebujete стабилизатор, ktorý by mal byť na pevné napätie alebo nastaviteľný. Príslušný mikroobvod nájdete v tabuľkách, napríklad tu: http://promelec.ru/catalog_info/48/74/256/116/

Alebo tu: http://promelec.ru/catalog_info/48/74/259/119/

Schéma zapnutia nastaviteľného Stabilizátora:

Neregulované sa zapínajú ešte jednoduchšie, ale pre každý prípad si pozrite údajový list. Ако здрой напаяния, поужил стабилизатор KR142EN22A 7,5A. Jedinou jemnosťou, ktorá vám bráni v ahkom prúdení veľkých prúdov, je uvoľňovanie tepla. Faktom je, že výkon rovný (Uin-Uout) * будет розптиленым стабилизатором во время образования тепла и возможности розыгрыша тепла с вейми обмедзеном, прето на зіскание вельких стабилизационных соединений, подготовленных к преобразованию потока. Čo sa týka obvodu. C1 для выбора на загрузке 2 000 мкФ перед тем, как повысить уровень защиты. Je žiaduce umiestniť C2-C4 priamo vedľaabilizátora.Odporúča sa tiež zapnúť diódu v opačnom smre paralelne so стабилизационный, aby sa zabránilo prepolovaniu. Zvyšok napájacieho obvodu je klasický.

Do primárneho vinutia transformátora sa Privádza 220 voltov, odstránené napätie zo sekundárneho vinutia smeruje do diódového mostíka a usmernené napätie do vyhladzovacieho kondenzátora veľkej kondenzátora. Kondenzátoru je pripojený стабилизатор, ale napätie je možné odstrániť aj priamo z kondenzátora, keď súrebné vysoké prúdy a стабилизация nie je dôležitá. Nemá zmysel dávať konkrétne pokyny, čo kde spájkovať - ​​všetkom sa rozhoduje na základe dostupných podrobností.

Tu je vzhľad vreckovky spájkovanej soabilizátorom:

Časti sú usporiadané v tele a v kryte sú urobené všetky potrebné drážky. Počas spracovania boli zadlabávacie spínače nahradené páčkovými spínačmi. ich inštalácia vyžaduje menej práce a nehrdzavejúca oceľ, z ktorej je vyrobené veko, je veľmi ťažké zvládnuť ručne.

Všetky časti sú nainštalované a zapojené.Veľkosť drôtu sa vyberá na základe maximálnych prúdov. Čím väčší úsek, tým lepšie.

Fotografia výsledného napájacieho zdroja:

Spínač vľavo hore je vypínač. Направо од нео е препинач режиму «сила», кто одпози стабилизатор и ступенчатый переход приамо з диодовего моста (10 А при 12 / 24В). Ďalej je uvedený spínač 12/24 V, ktorý spína časť sekundárneho vinutia. Pod voltmetrom je gombík rezistora s variabilným nastavením. Нет, výstupné svorky.

Mnoho amatérskych zdrojov rádiového napájania (PSU) sa vyrába na mikroobvodoch KR142EN12, KR142EN22A, KR142EN24 atď. Dolná hranica nastavenia týchto mikroobvodov je 1,2 ... 1,3 V, niekedy je však potrebné napätie 0,5 ... 1 V. Автор ponúka niekoľko technických riešení napájacej jednotky na základe údajov z mikroobvodov.

Интегрированный микрообвод (IC) KR142EN12A (обр. 1) наставленный регулятор напряжения комбинированного типа в автомобиле KT-28-2, который может быть использован для установки 1,2 ... 37 В. Tento integrál так стабилизатор má termostabilnú ochranu prúdu a ochranu proti skratu na výstupe.

об. IC KR142EN12A

Na základe IC KR142EN12A je možné zostaviť nastaviteľný zdroj napájania, ktorého obvod (bez transformátora a diódového mostíka) je znázornený na obr. Usmernené vstupné napätie sa privádza z diódového mostíka do kondenzátora C1. Транзистор VT2 и микрообвод DA1 музыка на радио. Príruba chladiča DA1 je elektricky spojená s pinom 2, takže ak sú tranzistor DA1 a tranzistor VD2 umiestnené na rovnakom chladiči, musia byť navzájom isolované.В авторской версии DA1 установлен на самостатном малом радиаторе, который не используется гальваническим способом с радиатором и транзистором VT2.

наб. Наставленный здание на IC KR142EN12A

Výkon rozptýlený mikroobvodom s chladičom by nemal presiahnuť 10 W. Rezistory R3 a R5 tvoria Delič napätia zahrnutý zahrnutý zahrnutý zahrnutý zahrnutý » R3 / R5).

Stabilizované záporné napätie -5 V sa dodáva do kondenzátora C2 a odporu R2 (používa sa na výber termostabilného bodu VD1).V autorskej verzii je napätie napájané z diódového mostíka KTs407A a Stabilizátora 79L05 napájaného pomocou samostatné vinutie výkonového transformátora.

На охрану пред скратом во выступном обводе стабилизатора паралельного электрического конденсатора с емкостью 10 мкФ с резистором R3 и бочниковым резистором R5 с диадой KD521. Umiestnenie častí nie je kritické, ale pre dobrú teplotnú stabilitu jerebné použiť príslušné typy rezistorov. Мали byť umiestnené čo najďalej od zdrojov tepla.Celková stabilita výstupného napätia je kombináciou mnohých faktorov a po zahriatí zvyčajne nepresahuje 0,25%.

По запросу и при установке на помощь резистора Radd наставьте минимальное выходное напряжение 0 V. Резистор R2 (обр. 2) и резистор Radd (обр. 3) музыка будет проходить через временную синхронизацию 5.

наб. Spínací obvod Radd

Súčasné možnosti mikroobvodu KR142EN12A sú obmedzené na 1,5 A. V súčasnosti sú v predaji mikroobvody s podobnými parametermi, ktoré sú však navrúdízéré. .Daje o týchto mikroobvodoch možno nájs na webovej stránke National Semiconductor.

Недоступно в предустановленных импортных микрообводах из серии LOW DROP (SD, DV, LT1083 / 1084/1085). Tieto mikroobvody môžu pracova pri zníženom napätí medzi vstupom a výstupom (do 1 ... 1,3 V), чтобы стабилизировать напряжение на выходе в rozsahu 1,25 ... 30 V при za zažovacom prúde 7,5 / 5 соотв. Наибольшие значения параметров домашнего аналогового типа KR142EN22 на максимальном стабилизирующем участке 7,5 A.

При максимальном выступлении на первом этапе при вступлении в ступенчатый переход на более высокий уровень, 1,5 В. Микрообводы могут быть заблокированы перед тем, как перейти на предварительный уровень.

Tieto стабилизационная установка нестабильного выхода 0,05% / объем, нестабильное выходное напряжение, выходящее за пределы допустимого диапазона с 10 мА при максимальном доступе в лаборатории с повышенным значением 9,08% / объем 0,1% , который может использоваться без транзисторов VT1 и VT2 uvedených на образе 2.Намиесто микрообвод DA1 KR142EN12A с использованием микрообвода KR142EN22A. Jedná sa o nastaviteľný nízkonapäťový Regátor napätia, ktorý umožňuje záažový prúd až 7,5 A.

Obr. Наставной здание на IC KR142EN22A

Maximálny rozptyl výkonu na výstupe стабилизация Pmax на выпуске пода vzorca:

P max \ u003d, Uydustupévé 9000 - Uyduvávád » Out je výstupné napätie naprieč záťažou, я выхожу из je výstupný prúd mikroobvodu.

Napríklad vstupné napätie dodávané do mikroobvodu je U in = 39 V, výstupné napätie pri záťaži je U out = 30 V, prúd pri záaži je I out = 5 W.

Elektrolytický kondenzátor C7 sa používa na zníženie výstupnej impedancie pri vysokých frekvenciách, ako aj na zníženie úrovne šumového napätia a zlepšenie vyhladenia zlepšenie vyhladenia zlepšenie vyhladenia zlepšenie vyhladenia zlepšenie vyhladenia ze. Ak je tento kondenzátor tantalový, mala byť jeho nominálna kapacita najmenej 22 мкФ, ak hliník - najmenej 150 мкФ.В начале употребления можно использовать конденсатор C7 zvýšiť.

Ак JE elektrolytický kondenzátor С7 umiestnený VO vzdialenosti Viac АКО 155 мм в JE pripojený к napájacej jednotke drôtom с prierezom menším АКО 1 мм, potom JE к dispozícii další elektrolytický kondenzátor с kapacitou najmenej 10 мкФ inštalovaný на Doske paralelne с kondenzátorom С7, bližšie к самотному микрообводу.

Kapacitu filtračného kondenzátora C1 je možné určiť približne pri rýchlosti 2 000 μF na 1 A výstupného prúdu (при napätí najmenej 50 V).Если вы хотите, чтобы теплотный дрейф выходил на поверхность, музыка на резисторе R8 buď drôtovo alebo kovovo zabalený s chybou minimálne 1%. Резистор R7 представляет собой ровный тип R8. Ak zenerová dióda KS113A nie je k dispozícii, môžete použiť zostavu znázornenú na obr. Riešenie ochrany obvodu uvedené v autorovi je celkom Spojné, pretože грибовидный bezchybne и bolo odskúšané v praxi. Môžete použiť akékoľvek ochranné obvody napájania, napríklad tie, ktoré sú navrhnuté v. V autorskej verzii je pri spustení relé K1 kontakty K1.1 zopnuté, skratujú rezistor R7 a napätie na výstupe napájacej jednotky sa stáva 0 V.

Doska s plošnými spojmi napájacej jednotky a usporiadanie prvkov sú zobrazené na obr. 5, vzhľad napájacej jednotky je znázornený na obr. Розмеры ДПС 112х75 мм. Je vybraný ihlový radiátor. Микрообвод DA3 является изолированным от радиатора тесненым и приподнятым к нему помоцью оцеловей пружиновой доски, который содержит микрообвод на радиатор.


Наб. Doska plošných spojov a usporiadanie prvkov

Kondenzátor C1 typu K50-24 sa skladá z dvoch paralelne zapojených kondenzátorov sapacitou 4700 μFx50 V.Можно использовать импортный анализатор типа K50-6 с емкостью 10 000 мкФх50 V. Kondenzátor, созданный с помощью малого объема, который используется в качестве воды и воды, который используется с большой мощностью. Kondenzátor C7 vyrobený spoločnosťou Weston s kapacitou 1 000 μFx50 V. Kondenzátor C8 nie je na zobrazený, ale sú na om vytvorené otvory na PCB. Может быть установлен конденсатор с номинальным ходом 0,01 ... 0,1 мкФ до напряжения 10 ... 15 В.

Обр. Vzhad zdroja

Diódy VD1-VD4 с импортированным диодовым микроскупином RS602, установленным перед максимальным выходом 6 A (obr.4). В охранном обводе БП с помощью реле RES10 (pas RS4524302). В авторской версии с защитным резистором R7 типа SPP-ZA с размером параметра менее 5%. Резистор R8 (обр. 4) от mal mať rozptyl nie viac ako 1% z danej hodnoty.

Napájací zdroj zvyčajne nevyžaduje konfiguráciu a začne pracovať ihneď po zostavení. По захвату единого одпора R6 (обр. 4) алебо одпором Радд (обр. 3) наставьте 0 В на меновиту ходноту R7.

Все готовые силовые преобразователи значек OSM-0.1UZ s kapacitou 100 W. Magnetický obvod ShL25 / 40-25. Primárne vinutie obsahuje 734 závitov drôtu PEV 0,6 мм, vinutie II - 90 závitov 1,6 мм PEV drôtu, vinutie III - 46 závitov PEV drôtu 0,4 мм, s kohútikom zo stredu.

Zostavu diód RS602 je možné nahradiť diódami určenými pre prúd najmenej 10 A, napríklad KD203A, V, D alebo KD210 AG (ak neumiestňujete diódy особитне, budeov doský prero. На транзисторе VT1 можно использовать транзистор KT361G.

Zdroje

  1. http: // www.national.com/catalog/AnalogRegulators_LinearRegulators-StandardNPN_PositiveVoltageAdjutable.html
  2. Morokhin L. Laboratórny zdroj napájania // Rádio. - 1999 - ч. 2
  3. Нечаев И. Ochrana malých sieťových napájacích zdrojov pred preťažením // Rádio. - 1996.-№12

Dátum uverejnenia: 25.04.2005

Názory čitateľov
  • Ivan / 21.02.2017 - 01:33
    Prosím, povedzte mi, ako vytvoriť blok pre autorádio
  • 14.12.2012 10:10 pre mňa nie sú rozhodujúce.Schéma je dobrá, budem sa opakovať. Keď robíte opravu všetkých druhov svinstiev v domácnosti - к je všetko.
  • LipGard / 26.10.2012 - 05:48
    В томто, сомневаясь, нооб, чсем, чтобы почопить. A ako regulova napájacie napätie, pravdepodobne R7? Можете ли вы вшакнуть неяко на панель? Можно ли использовать вольтметр, когда вы видите выходное напряжение? Правдеподобен музыке, которую нужно применить к выходу)? Môžete regulovať prúd?
  • vasya / 09. 08.2012 - 12:41
    Нет, niekto iný zatiaľ mlčí, či už niečo prdí, alebo nie.
  • Олег / 04.02.2012 - 20:25
    При исправлении положения рожласович станиц е лэпшие поуживай переход, недочадца к их высокофреквенчному рушеню.
  • от / 25.11.2011 - 05:54
    обвод на обр. 2 si zaslúži pozornosť a niektoré impulzy ho nenahradia impulzmi v amatérskych podmienkach nezmysly je lepšie urobiť transformátor ahším a spoľahlivejším a použiteľnejším na diaľku

    9/06
    kurva zbieraj invertor

  • dimon / 05.06.2011 - 19:43
    a nevideli ste schému ahšiu?
  • спкпк / 05.05.2011 - 08:09
    specrn
  • olzhas / 09.12.2010 - 08:40
    bloková sila
  • Evgeniy / 06.02.2010 - 07:09
    Áno, pulzory sú lepšie, ale pre labratórny výskum je vhodvenčnšý kon zdroj napájania transformátora.
  • Merkúr / 19.10.2009 - 07:51
    Lepšie je spínané zdroje napájania. A to je všetko nezmysel ... za predpokladu, že nie je potrebné robiť akúsi galvanickú izoláciu. Ak také požiadavky neexistujú, potom sú lepšie impulzové impulzy. Розмеры sú oveľa menšie!

Аналоги микросхемы стабилизатора напряжения.Стабилизаторы напряжения трехконтактные

ИС - СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

Одним из важных компонентов любого электронного оборудования является регулятор напряжения. Совсем недавно такие узлы строили на стабилитронах и транзисторах. Общее количество элементов стабилизатора было довольно значительным, особенно если требовалось регулировать выходное напряжение, защищать от перегрузки и короткого замыкания, а также ограничивать выходной ток на заданном уровне. С появлением специализированных чипов ситуация изменилась.Современные микросхемы стабилизаторов напряжения выпускаются для широкого диапазона выходных напряжений и токов, имеют встроенную защиту от перегрузки по току и перегрева - при нагреве кристалла кристалла выше допустимой температуры он замыкается и ограничивает выходной ток. В таблице. На рис. 2 приведен список наиболее распространенных схем линейных регуляторов напряжения на фиксированное выходное напряжение и некоторые их параметры на отечественном рынке, на рис. 92 - распиновка. Буквы хх в обозначении конкретной микросхемы заменяются одной или двумя цифрами, соответствующими напряжению стабилизации в вольтах, для микросхем серии КР142ЕН - буквенно-цифровым индексом, указанным в таблице.Микросхемы зарубежных производителей серий 78xx, 79xx, 78Mxx, 79Mxx, 78Lxx, 79Lxx могут иметь разные префиксы (указать производителя) и суффиксы, определяющие конструкцию (может отличаться от показанной на рис. 92) и температурный диапазон. Следует иметь в виду, что информация о рассеиваемой мощности при наличии радиатора в паспортных данных обычно не указывается, поэтому здесь приведены некоторые усредненные значения из графиков, приведенных в документации. Также отметим, что для микросхем одной серии, но для разных напряжений значения рассеиваемой мощности также могут отличаться друг от друга.Более подробную информацию о некоторых сериях отечественных микросхем можно найти в литературе. Исчерпывающая информация о микросхемах для линейных источников питания опубликована в.

Типовая схема включения микросхем при фиксированном выходном напряжении представлена ​​на рис. 93. Для всех микросхем емкость конденсатора С1 должна быть не менее 2,2 мкФ для керамической или тантал и не менее 10 мкФ для конденсаторов из оксида алюминия

. Емкость конденсатора С2 должна быть не менее 1 и 10 мкФ для конденсаторов аналогичного типа соответственно.У некоторых микросхем емкости могут быть меньше, но указанные значения гарантируют стабильную работу любых микросхем. В качестве

на С1 можно использовать конденсатор сглаживающего фильтра, если он расположен не дальше 70 мм от микросхемы. Можно найти множество схем переключения для различного использования микросхем - для обеспечения большего выходного тока, регулировки выходного напряжения, введения других вариантов защиты, использования микросхем в качестве генератора тока.

Если требуется нестандартное напряжение стабилизации или плавная регулировка выходного напряжения, удобно использовать трехполюсные регулируемые микросхемы, поддерживающие 1.25 В между выходом и выходом управления. Их параметры приведены в таблице. 3, а типичная схема переключения для стабилизаторов положительного напряжения показана на рис. 94.

Резисторы R1 и R2 образуют внешний регулируемый делитель, включенный в схему установки выходного напряжения Uout. которое определяется по формуле:

где Ipotr - собственный ток потребления микросхемы 50 ... 100 мкА. Число 1,25 в этой формуле - упомянутое выше напряжение между выходом и выводом управления, которое микросхема поддерживает в режиме стабилизации.

Следует учитывать, что, в отличие от стабилизаторов на фиксированное выходное напряжение, регулируемые микросхемы

без нагрузки не работают. Минимальное значение выходного тока таких цепей составляет 2,5 ... 5 мА для цепей малой мощности и 5 ... 10 мА для цепей большой мощности. В большинстве приложений тока делителя R1R2 достаточно для обеспечения необходимой нагрузки.

Принципиально по схеме рис.94 можно включать и микросхемы с фиксированным выходом на

напряжения, но собственное потребление тока намного выше (2... 4 мА) и менее стабильна при изменении выходного тока и входного напряжения.

Для уменьшения пульсаций, особенно при высоких выходных напряжениях, рекомендуется включать сглаживающий конденсатор C2 емкостью 10 мкФ или более. Требования к конденсаторам С1 и С3 такие же, как и к соответствующим конденсаторам для микросхем с фиксированным выходным напряжением.

Диод VD1 защищает микросхему при отсутствии входного напряжения и подключении ее выхода к источнику питания, например, при зарядке аккумуляторов или от случайного короткого замыкания входной цепи при заряде конденсатора С3.Диод VD2 служит для разряда конденсатора C2, когда выходная или входная цепь замкнута, и не требуется при отсутствии C2.

Приведенная выше информация используется для предварительного выбора микросхем, перед проектированием стабилизатора напряжения необходимо ознакомиться с полными справочными данными, хотя бы для того, чтобы точно знать максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, выходного тока или температуры.Можно отметить, что все параметры микросхем находятся на уровне, достаточном для подавляющего большинства случаев использования в радиолюбительской практике.

В описанных схемах есть два заметных недостатка - довольно высокое минимальное минимальное напряжение между входом и выходом - 2 ... 3 В и ограничения по максимальным параметрам - входному напряжению, рассеиваемой мощности и выходному току. Эти недостатки часто не играют роли и с лихвой окупаются простотой использования и невысокой стоимостью микросхем.

Несколько конструкций стабилизаторов напряжения с использованием описанных схем обсуждаются ниже.

В настоящее время трудно найти какое-либо электронное устройство, в котором не использовался бы стабилизированный источник питания. По сути, в качестве источника питания для подавляющего большинства различных электронных устройств, рассчитанных на работу от 5 вольт, лучшим вариантом будет использование трехконтактного интегрального 78L05 .

Описание стабилизатора 78L05

Этот стабилизатор недорогой () и простой в использовании, что упрощает проектирование электронных схем со значительным количеством печатных плат, на которые подается нестабилизированное постоянное напряжение, и каждый стабилизатор монтируется отдельно.

Микросхема стабилизатора 78L05 (7805) имеет термозащиту, а также встроенную систему защиты стабилизатора от перегрузки по току. Однако для более надежной работы желательно использовать диод, защищающий стабилизатор от короткого замыкания во входной цепи.

Технические параметры и штифт стабилизатора 78L05:

  • Входное напряжение: от 7 до 20 В.
  • Выходное напряжение: от 4,5 до 5,5 вольт.
  • Выходной ток (максимальный): 100 мА.
  • Ток потребления (стабилизатор): 5,5 мА.
  • Допустимая разница входного-выходного напряжения: 1,7 В.
  • Рабочая температура: от -40 до +125 ° C.


Аналоги стабилизатора 78L05 (7805)

Есть два типа этой микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежный аналог 7805 - ка7805. Отечественные аналоги для 78Л05 - КР1157ЕН5, а для 7805 - 142ЕН5

. Схема подключения

78L05

Типовая схема включения стабилизатора 78L05 (согласно даташиту) проста и не требует большого количества дополнительных радиоэлементов.


Конденсатор С1 на входе необходим для устранения радиопомех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность работы блока питания при резком изменении тока нагрузки, а также снижает степень пульсаций.

При разработке блока питания необходимо учитывать, что для стабильной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не более 20 вольт.

Ниже приведены несколько примеров использования встроенного стабилизатора 78L05.

Лабораторный блок питания на 78Л05

Этой схема отличаются своей оригинальностью, из-за нестандартное использование микросхемы, то 78L05 стабилизатора является источником опорного напряжения. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1 для предотвращения выхода 78L05 из строя.


Микросхема TDA2030 подключена как неинвертирующий усилитель. При таком подключении коэффициент усиления составляет 1 + R4 / R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания при изменении сопротивления резистора R2 будет изменяться от 0 до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать, подобрав соответствующее сопротивление резистора R3 или R4.

Бестрансформаторный блок питания на 5 В

отличается повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.


В состав блока питания входят: индикатор включения на светодиодах HL1 вместо обычного трансформатора, цепь гашения на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и встроенный регулятор напряжения 78L05 (DA1). Необходимость в стабилитроне связана с тем, что напряжение на выходе диодного моста составляет примерно 100 вольт и это может вывести из строя стабилизатор 78L05. Можно использовать любой стабилитрон с напряжением стабилизации 8... 15 вольт.

Внимание! Поскольку схема не имеет гальванической развязки от сети, следует соблюдать осторожность при настройке и использовании источника питания.

Простой регулируемый блок питания на 78L05


Диапазон регулируемого напряжения в этой схеме от 5 до 20 вольт. Выходное напряжение изменяется с помощью переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампера. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А.Транзистор VT1 можно заменить на. Мощный транзистор VT2 желательно разместить на радиаторе площадью не менее 150 квадратных метров. см.

Универсальная схема зарядного устройства

Эта схема зарядного устройства довольно проста и универсальна. Зарядка позволяет заряжать все виды аккумуляторных батарей: литиевые, никелевые, а также небольшие свинцовые батареи, используемые в источниках бесперебойного питания.


Известно, что при зарядке аккумуляторов важен стабильный зарядный ток, который должен составлять примерно 1/10 емкости аккумулятора.Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). Зарядное устройство имеет 4 диапазона зарядного тока: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4 ... R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения 50 мА нужен резистор 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Схема также оснащена индикатором, построенным на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет, когда зарядка завершена.

Регулируемый источник тока

Из-за отрицательной обратной связи по сопротивлению нагрузки, вход напряжения Uin находится на входе 2 (инвертирующем) микросхемы TDA2030 (DA2). Под действием этого напряжения через нагрузку протекает ток: Ih = Uin / R2. Исходя из этой формулы, ток, протекающий через нагрузку, не зависит от сопротивления этой нагрузки.


Таким образом, изменяя напряжение, поступающее с переменного резистора R1 на вход 1 DA2 с 0 до 5 В, при постоянном значении резистора R2 (10 Ом) можно изменять ток, протекающий через нагрузку, в диапазоне от 0 до 0.5 А.

Подобная схема может успешно применяться в качестве зарядного устройства для зарядки всех видов аккумуляторов. Зарядный ток постоянен в течение всего процесса зарядки и не зависит от уровня разряда аккумулятора или нестабильности питающей сети. Максимальный ток заряда можно изменить, уменьшив или увеличив сопротивление резистора R2.

(161,0 Kb, скачать: 3935)

Компенсационные стабилизаторы положительного напряжения популярной серии «78xx» были разработаны в 1976 году компанией Texas Instruments.В дальнейшем появились их модификации (Таблица 6.3) и аналогичные разработки других компаний. Выходные напряжения стандартизированы по сериям: 1,5; 1,8; 2,5; 2,7; 2,8; 3.0; 3.3; четыре; 5; 6; 8; 9; 12; пятнадцать; 18; 24 B. Производители различаются по первым буквам названия, например, L7812 (STMicroelectronics), КА7805 (Samsung), NJM78L03 (NJRCorporation), LM7805 (Fairchild), UTC7805 (UnisonicTechnologies). В странах СНГ эти стабилизаторы известны по микросхемам серии КР142ЕНхх.

Важный нюанс. Допустимое падение напряжения между входом и выходом стабилизатора (£ / IO) зависит от тока нагрузки. Так, например, для микросхем серии «7805» он составляет 1 В при токе 20 мА и 2 В при токе 1 А. В кратких справочных данных только последний параметр (2 В / 1 А) обычно указываются, а характеристики полной нагрузки приводятся только в таблицах технических данных. Поэтому внимательно их изучив, можно избежать ненужного перестрахования.

Все современные встроенные стабилизаторы защищены от короткого замыкания в нагрузке, от температурного перегрева кристалла и от выхода рабочей точки из зоны безопасной эксплуатации.

Помимо фиксированных стабилизаторов напряжения существуют встроенные регулируемые стабилизаторы. Их первые образцы были разработаны Робертом Добкиным (Robert Dobkin) в 1977 году в компании National Semiconductor. Типичными представителями этого направления являются микросхемы серии 317, выходное напряжение которых определяется делителем на двух резисторах.

На рис. 6.6, а ... п показаны схемы регулируемого и нерегулируемого интегральных стабилизаторов положительного напряжения.


Рис.6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (пуск):

а) Типовая схема переключения интегрального стабилизатора DAL. Микросхемы серии 78Lxx идеально подходят для простых любительских конструкций, содержащих МК и имеющих ток потребления до 100 мА. Встроенная защита DA1 от короткого замыкания ограничивает выходной ток до 0,1 ... 0,2 А, что во многих случаях спасает МК в случае аварии. Входное напряжение фильтруется элементами L1, C1, C2, а катушка индуктивности может отсутствовать.Конденсаторы С1, С4 устанавливают вблизи (0 ... 70 мм) от выводов стабилизатора DA1, чтобы предотвратить самовозбуждение последнего. Емкость конденсатора С2 должна быть в несколько раз больше, чем емкость конденсатора С3, в противном случае необходимо поставить защитный диод VD1 (показан пунктирной линией). Главное, чтобы при отключении питания выходное напряжение +5 В уменьшалось во времени быстрее, чем входное +6,5 ... + 15 В (для этого увеличивают емкость конденсатора С2), иначе DA1 чип может выйти из строя.Если нет уверенности, то аналогичный диод рекомендуется устанавливать в другие подобные схемы;

б) Стабилизатор DA1 (компания Maxim / Dallas) не относится к серии 78xx. Он отличается своим названием и функциональностью. В частности, в микросхеме DA1 есть вход для отключения стабилизатора (вывод 4) и вход для плавного регулирования напряжения (вывод 5). Микросхемы MAX603 и MAX604 взаимозаменяемы и обеспечивают на выходе +5 и +3,3 В соответственно;

в) LDO-стабилизатор на микросхеме DA1 с максимальным током нагрузки 1 А (аналог К1184ЕН1).В семействе LM2940 есть микросхемы с выходным напряжением 5; 8; 9; 10; 12; 15 В, а в семействе LP2950 - напряжением 3,0; 3.3; 5 В;

г) UltraLDO-стабилизатор на микросхеме DA1 в SMD корпусе. Напряжение выхода UVX не более 0,12 В при токе нагрузки 50 мА и не более 7 мВ при токе нагрузки 1 мА. Существуют модификации этого стабилизатора с выходным напряжением по серии: 1,5; 1,8; 2,5; 2,85; 3.0; 3.2; 3.3; 3.6; 3,8; 4.0; 4,7; 4.85; 5.0 В;



г) регулируемый регулятор напряжения на микросхеме DAI серии «317».

е) напряжение +13 В получается сложением двух напряжений стабилизаторов DAI и DA2

г) индикатор HL1 горит зеленым светом при нормальном напряжении аккумулятора / аккумулятора GB1 в пределах 6,8 ... 9 В. Ниже 6,8 В его свечение прекращается, что является сигналом к ​​замене аккумулятора или перезарядке аккумулятора;

ч) стандартный метод увеличения выходного напряжения стабилизатора DA1 на 0.1 ... 0,3 В. Это может потребоваться при некондиционных параметрах микросхемы DA I или для проверки работы МК с повышенной мощностью. Резистор R1 регулирует выходное напряжение в небольшом диапазоне на линейном участке ВАХ диода VD1 (ток 5 ... 10 мА). В резисторе RI нет необходимости, если микросхема DAI серий «78LC05», «78-L05» заменена аналогичной из серии «7805», у которой ток потребления через клемму GND не превышает 3... 8 мА;

и) регулятор напряжения DAI дополнен усилителем тока на звуковой микросхеме DA2, который используется как повторитель напряжения с нагрузкой до 3 А. Напряжение питания микросхемы DA2 необходимо увеличить +9 ... +12 В, хотя не обязательно стабилизируется;


Рис. 6.6. Схемы компенсации интегральных стабилизаторов положительного напряжения (продолжение):

j) высокое входное напряжение 60 В сначала снижается до 23 В (DA1), а затем до 5 В (DA2).Разница напряжений между входом и выходом микросхемы DAI не должна превышать 40 В. При большом токе нагрузки может возникнуть необходимость в установке микросхем DAI, DA2 на радиаторы;

к) резистор РИ плавно регулирует напряжение в верхнем, более мощном канале. Если средний выход резистора RI в результате вращения его двигателя электрически соединить с общим проводом, то в двух каналах будут одинаковые напряжения +5 В. Стабилизаторы DAI, DA2 могут иметь как одинаковые, так и разные выходные напряжения;

м) блок питания с кодовым наименованием «Ступень» состоит из последовательно соединенных стабилизаторов напряжения DA1... DA3. Ток нагрузки, суммированный по трем цепям + 12, +9 и +5 В, не должен превышать максимально допустимый ток для микросхемы DA1

.

м) получение двух одинаковых напряжений от одного общего источника +7 ... + 15 В. Это полезно, например, для развязки аналоговых и цифровых схем МК или для раздельного питания высокочувствительного входного усилителя;


Рис. 6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (торцевые):

н) получение трех различных стабилизированных напряжений для питания ядра процессора, а также внутренней и внешней периферии нового современного МК.Фильтр подавления помех ФБР (Murata Manufacturing) небольшой. Его можно заменить одноканальным LC-фильтром на дискретных элементах;

o) получение хорошо стабилизированного напряжения +5 В и «квазистабилизированного» напряжения +2,8 ... + 3,2 В. Диоды VD1 ... VD3 уменьшают выходное напряжение, но это будет зависеть от протекающего тока. через них и температура окружающей среды. Диодов может быть не три, а два, как обычные, так и диода Шоттки. Резистор R1 служит начальной нагрузкой потока для фиксации рабочей точки диодов на крутой вертикальной ветви ВАХ, начиная с 10 мА;

п) двухканальный стабилизатор напряжения DA1 (STMicroelectronics) обеспечивает питание двух выходных трактов +5.1 и +12 В. сразу. Ток нагрузки в каждом канале может составлять 0,75 ... 1 А.

Одним из важных компонентов электронного оборудования является стабилизатор напряжения в блоке питания. Совсем недавно такие узлы строили на стабилитронах и транзисторах. Общее количество элементов стабилизатора было довольно большим, особенно если это требовалось для управления выходным напряжением, защиты от перегрузки и короткого замыкания на выходе, а также ограничения выходного тока на заданном уровне. С появлением специализированных чипов ситуация изменилась.Стабилизаторы напряжения микросхем способны работать в широком диапазоне выходных напряжений и токов, часто имеют встроенную защиту от перегрузки по току и перегрева - как только температура микросхемы микросхемы превышает допустимое значение, выходной ток ограничивается. В настоящее время ассортимент отечественных и зарубежных стабилизаторов напряжения настолько широк, что ориентироваться в нем стало довольно сложно. Ставится под таблицей. предназначен для облегчения предварительного выбора стабилизатора под конкретное электронное устройство.В таблице. 13.4 представлен на отечественном рынке перечень наиболее распространенных схем трехвыводных линейных стабилизаторов напряжения для фиксированного выходного напряжения и их основные параметры. На рис. 13.4 упрощенно показан внешний вид устройств, а также указано их распиновка. В таблицу включены только стабилизаторы с выходным напряжением от 5 до 27 В - в этот интервал укладывается подавляющее большинство случаев из радиолюбительской практики. Конструкция чужих устройств может отличаться от представленной.При этом следует учитывать, что информацию о рассеиваемой мощности при работе микросхемы с радиатором в паспортах устройств обычно не указывают, поэтому в таблицах приведены некоторые усредненные значения, полученные из графиков, имеющихся в документации. . Также отметим, что микросхемы одной серии, но для разных значений напряжения могут отличаться по рассеиваемой мощности. Есть и другая маркировка, например, перед обозначением стабилизаторов групп 78, 79, 78L, 79L, 78M, 79M, указанных в таблице, реально может присутствовать одна или две буквы, которые обычно кодируют производителя.За обозначениями, указанными в таблице, также могут стоять буквы и цифры, обозначающие определенные конструктивные или эксплуатационные особенности микросхемы. Типовая схема включения стабилизаторов микросхемы при фиксированном выходном напряжении представлена ​​на рис. 13.5 (а и б).

Для всех микросхем керамических или оксидно-танталовых конденсаторов емкость входного конденсатора C1 должна быть не менее 2,2 мкФ, для конденсаторов из оксида алюминия не менее 10 мкФ, а выходного конденсатора C2 не менее 1 и 10 мкФ соответственно.Некоторые микросхемы допускают меньшую емкость, но указанные значения гарантируют стабильную работу любых стабилизаторов. На входном конденсаторе может выступать конденсатор сглаживающего фильтра, если он расположен не дальше 70 мм от корпуса микросхемы.


Если требуется нестандартное значение стабилизированного выходного напряжения или его плавное регулирование, удобно использовать специализированные регулируемые стабилизаторы микросхем, поддерживающие напряжение 1.25 В между выходом и выходом управления. Их список представлен в таблице. 13.5.


На рис. 13.6 представлена ​​типовая схема подключения стабилизаторов с регулирующим элементом в плюсовом проводе. Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который включен в схему для установки уровня выходного напряжения. Обратите внимание, что в отличие от стабилизаторов для фиксированного выходного напряжения регулируемые конденсаторы не работают без нагрузки. Минимальное значение выходного тока маломощных регулируемых стабилизаторов - 2.5-5 мА, мощный - 5-10 мА. В большинстве случаев применения стабилизаторов нагрузка обслуживается резистивным делителем напряжения R1, R2 на рис. 13.6. По этой схеме можно включать стабилизаторы с фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток намного больше, чем B-4 мА), а во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам невозможно достичь максимально возможного коэффициента стабилизации устройства. Чтобы снизить уровень пульсаций на выходе, особенно при более высоком выходном напряжении, рекомендуется включать сглаживающий конденсатор S3 емкостью 10 мкФ и более.К конденсаторам С1 и С2 предъявляются те же требования, что и к соответствующим конденсаторам фиксированных стабилизаторов. Если стабилизатор работает на максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема находится под большим обратным напряжением со стороны нагрузки и может выйти из строя. Для защиты выходной цепи в таких ситуациях параллельно ей включен защитный диод VD1. Другой защитный диод VD2 защищает микросхему со стороны заряженного конденсатора СЗ.Диод быстро разряжает этот конденсатор в случае аварийного замыкания выходной или входной цепи стабилизатора.

Интегрированные регуляторы напряжения серии

142 не всегда имеют маркировку полного типа. В этом случае на корпусе идет условное обозначение кода, позволяющего определить тип микросхемы.

Примеры расшифровки маркировки кода на корпусе микросхем:

Микросхемы для стабилизаторов КР вместо К имеют те же параметры и отличаются только конструкцией корпуса.При маркировке этих микросхем часто используется сокращенное обозначение, например, вместо КР142ЕН5А наносят КРЕН5А.

Наименование
микросхемы
U стаб.,
AT
I ст. Макс.,
А
P макс.,
Вт
I потребление,
мА
Корпус Код
Корпус
(К) 142EN1A 3... 12 ± 0,3 0,15 0,8 4 Дип 16 (C) 06
(К) 142EN1B 3 ... 12 ± 0,1 (К) 07
K142EN1V 3 ... 12 ± 0,5 K27
K142EN1G 3 ... 12 ± 0,5 K28
K142EN2A 3 ... 12 ± 0,3 K08
K142EN2B 3 ... 12 ± 0.1 K09
142ENZ 3 ... 30 ± 0,05 1,0 6 10 10
K142ENZA 3 ... 30 ± 0,05 1,0 K10
K142ENZB 5 ... 30 ± 0,05 0,75 K31
142EN4 1,2 ... 15 ± 0,1 0,3 11
K142EN4A 1.2 ... 15 ± 0,2 0,3 K11
K142EN4B 3 ... 15 ± 0,4 0,3 K32
(К) 142EN5A 5 ± 0,1 3,0 5 10 (К) 12
(К) 142EN5B 6 ± 0,12 3,0 (К) 13
(К) 142EN5V 5 ± 0,18 2,0 (К) 14
(К) 142EN5G 6 ± 0.21 2,0 (К) 15
142EN6A ± 15 ± 0,015 0,2 5 7,5 16
K142EN6A ± 15 ± 0,3 K16
142EN6B ± 15 ± 0,05 17
K142EN6B ± 15 ± 0,3 K17
142EN6V ± 15 ± 0,025 42
К142ЕН6В ± 15 ± 0.5 KZZ
142EN6G ± 15 ± 0,075 0,15 5 7,5 43
K142EN6G ± 15 ± 0,5 K34
K142EN6D ± 15 ± 1,0 K48
K142EN6E ± 15 ± 1,0 K49
(К) 142EN8A 9 ± 0,15 1,5 6 10 (К) 18
(К) 142EN8B 12 ± 0.27 (К) 19
(К) 142EN8V 15 ± 0,36 (К) 20
K142EN8G 9 ± 0,36 1,0 6 10 K35
K142EN8D 12 ± 0,48 K36
K142EN8E 15 ± 0,6 K37
142EN9A 20 ± 0,2 1,5 6 10 21
142EN9B 24 ± 0.25 22
142EN9V 27 ± 0,35 23
K142EN9A 20 ± 0,4 1,5 6 10 K21
K142EN9B 24 ± 0,48 1,5 K22
K142EN9V 27 ± 0,54 1,5 K23
K142EN9G 20 ± 0,6 1,0 K38
K142EN9D 24 ± 0.72 1,0 K39
K142EN9E 27 ± 0,81 1,0 K40
(К) 142EN10 3 ... 30 1,0 2 7 (К) 24
(К) 142EN11 1 2 ... 37 1 5 4 7 (К) 25
(К) 142EN12 1,2 ... 37 1 5 1 5 CT-28 (К) 47
КР142ЕН12А 1,2...37 1,0 1
КР142ЕН15А ± 15 ± 0,5 0,1 0,8 Дип 16
КР142ЕН15Б ± 15 ± 0,5 0,2 0,8
КР142ЕН18А -1,2 ... 26,5 1,0 1 5 CT-28 (LM337)
КР142ЕН18Б -1,2 ...26,5 1,5 1
KM1114EU1A - - - - - K59
KR1157EN502 5 0,1 0,5 5 CT-26 78L05
KR1157EN602 6 78L06
KR1157EN802 8 78L08
KR1157EN902 9 78L09
KR1157EN1202 12 78L12
KR1157EN1502 15 78L15
KR1157EN1802 18 78L18
KR1157EN2402 24 78L24
KR1157EN2702 27 78L27
KR1170ENZ 3 0,1 0,5 1,5 CT-26 См. Рис.
KR1170EN4 4
KR1170EN5 5
KR1170EN6 6
KR1170EN8 8
КР1170ЕН9 9
KR1170EN12 12
KR1170EN15 15
КР1168ЕН5 -5 0,1 0,5 5 CT-26 79L05
КР1168ЕН6 -6 79L06
КР1168ЕН8 -8 79L08
КР1168ЕН9 -9 79L09
КР1168ЕН12 -12 79L12
КР1168ЕН15 -15 79L15
КР1168ЕН18 -18 79L18
КР1168ЕН24 -24 79L24
КР1168ЕН1 -1,5...37

Интегральные стабилизаторы напряжения отечественной промышленности серии КР142 позволяют простыми схемными методами получать стабилизированные напряжения в достаточно широком диапазоне - от единиц вольт до нескольких десятков вольт. Рассмотрим некоторые схемные решения, которые могут заинтересовать радиолюбителей.

Микросхема КР142ЕН5А представляет собой интегральный стабилизатор с фиксированным выходным напряжением +5 В. Типовая схема включения этой микросхемы уже была представлена ​​в книге (см.

рис. 105). Однако, немного изменив схему переключения, на ее основе можно построить стабилизатор с регулируемым выходным напряжением в диапазоне от 5,6 В до 13 В. Схема представлена ​​на рис. 148.

Нестабилизированное напряжение На вход интегрального стабилизатора (вывод 17 микросхемы DA1) подается +16 В, а на вывод 8 поступает сигнал с выхода стабилизатора, регулируемый переменным резистором R2 и усиливаемый транзистором тока VT1.Минимальное напряжение (5,6 В) - это сумма напряжения между коллектором и эмиттером полностью открытого транзистора, которое составляет около 0,6 В, и номинального выходного напряжения интегрального стабилизатора в его типичном включении (5 В). В этом случае двигатель переменного резистора R2 находится в верхнем положении согласно схеме. Конденсатор С1 сглаживает пульсации напряжения; Конденсатор С2 исключает возможное высокочастотное возбуждение микросхемы. Ток нагрузки стабилизатора до 3 А (микросхему необходимо разместить на радиаторе).

Микросхемы K142EN6A (B, C, D) представляют собой встроенные биполярные стабилизаторы напряжения с фиксированным выходным напряжением 15 В. Максимальное входное напряжение каждого плеча составляет 40 В, а максимальный выходной ток - 200 мА. Однако на основе этого стабилизатора можно построить биполярный регулируемый источник стабилизированного напряжения. Схема представлена ​​на рис. 149.

Изменяя напряжение на выводе 2 интегрального стабилизатора, вы можете изменить выходное напряжение каждого плеча с 5 В до 25 В. Пределы регулировки для обоих плеч устанавливаются резисторами R2 и R4.Следует помнить, что максимальное рассеивание



потребляемой мощности стабилизатора составляет 5 Вт (естественно, при наличии радиатора).

Микросхемы КР142ЕН18А и КР142ЕН18Б представляют собой регулируемые стабилизаторы напряжения с выходным напряжением 1,2 ... 26,5 В и выходным током 1 А и 1,5 А соответственно. Регулирующий элемент стабилизатора включен в минусовой провод источников питания. Корпус и распиновка стабилизаторов этого типа аналогичны микросхеме КР142ЕН5А.

Микросхемы оснащены системой защиты от перегрузки по выходному току и от перегрева. Входное напряжение должно быть в пределах 5 ... 30 В. Мощность, рассеиваемая микросхемой с радиатором, не должна превышать 8 Вт. Типовая схема включения микросхем КР142ЕН18А (Б) представлена ​​на рис. 150.

При всех условиях эксплуатации емкость входного конденсатора С 1 должна быть не менее 2 мкФ. При наличии сглаживающего фильтра выходного напряжения, если длина проводов, соединяющих его со стабилизатором, не превышает 1 м, входной кон





стабилизатор может быть оснащен выходом. конденсатор фильтра.

Выходное напряжение устанавливается подбором номиналов резисторов R1 и R2. Они соединены соотношением: Uвых = Uвых. Мин (1 + R2 / R1),

при этом ток, протекающий через эти резисторы, должен быть не менее 5 мА. Емкость конденсатора C2 обычно выбирается больше 2 мкФ.

В случаях, когда суммарная емкость на выходе стабилизатора превышает 20 мкФ, случайное замыкание входной цепи стабилизатора может привести к выходу из строя микросхемы, так как на ее элементы будет подаваться напряжение конденсатора обратной полярности.Для защиты микросхемы от таких перегрузок необходимо включить защитный диод VD1 (рис. 151), шунтирующий ее при аварийном замыкании входной цепи. Аналогичным образом диод VD2 защищает микросхему на выводе 17 в тех случаях, когда в рабочих условиях емкость конденсатора C2 должна быть более 10 мкФ при выходном напряжении более 25 В.

На основе встроенного стабилизатора напряжения, возможно выполнение стабилизатора тока (рис. 152).Выходной ток стабилизации примерно равен 1 выход = 1,5 В / R1, где R1 выбирается в пределах 1 ... 120 Ом. С помощью переменного резистора R3 можно регулировать выходной ток.

Если обратиться к эталонным характеристикам интегральных стабилизаторов напряжения КП142ЕН12А (Б), то можно заметить много общего с КП142ЕН18А (Б). Типовая схема включения микросхемы КР142ЕН12А аналогична схеме включения



КР142ЕН18А, только регулирующий элемент включен в плюсовой вывод источника питания.На основе этих микросхем несложно собрать биполярный регулятор напряжения. Его схема представлена ​​на рис. 153. Никаких особых комментариев здесь не требуется. Для одновременного изменения напряжения плеч стабилизатора переменные резисторы R2 и R3 можно заменить одним, сдвоенным.

фишек в соответствии с требованиями. Estabilizadores de tensão de microcircuito. Paramétrico

Диаметр бомбы

Hoje, gostaria de abordar o tópico de dispositivos eletrônicos de potência.

Então, o прошивка находится быстро, o микроконтроладор и comprado, o circuito está montado, resta apenas conectar a energia, mas onde obtê-lo? Поддержите микроконтроллер AVR и схему питания на 5 вольт.

Os esquemas a seguir nos ajudarão a obter 5c:

Линейный регулятор напряжения без чипа L 7805

Este método é o mais fácil e mais barato. Vamos Precisar de:

  1. Chip L 7805 ou seus análogos.
  2. Crona 9v ou qualquer outra fonte de energia (память телефона, планшета, ноутбука).
  3. 2 емкости (для 7805 são 0,1 и 0,33 мкФ).
  4. Radiador.

Montamos o seguinte esquema:

Este createdilizador baseia seu trabalho no chip l 7805, que Possui as seguintes características:

Capacitores são usados ​​para suavizar ondulações. No entanto, queda de tensão ocorre diretamente no chip. Ou seja, se fornecermos 9 Volts à Entrada, 4 Volts (a differença entre a tensão de entrada e a tensão de creatilização) cairão no chip l 7805.Isso levará à geração de calor no chip, cuja quantidade é facilmente calcada pela fórmula:

(Tensão de entrada - tensão de Estabilização) * corrente através da carga.

Ou seja, se fornecermos 12 volts ao installizador, com o qual alimentamos um circuito que consome 0,1 amperes, (12-5) * 0,1 = 0,7 Вт de calor serão disipados por l 7805. Portanto, o чип deve ser montado no radiador:


Число создателей:

  1. Барато (исключая радиадор).
  2. Simplicidade.
  3. Fácil de montar montando, ou seja, não há needidade de fazer uma placa de circuito impression.

Против:

  1. Обязательно наличие чипа без радиатора.
  2. Não há possibleilidade de ajustar a tensão setilizada.

Este installizador é perfeito como fonte de tensão para circuitos simples e de baixa potência.

Regulador detensão de comutação

Para construir, цена:

  1. Microcircuito LM 2576S -5.0 (Você pode fazer um analógico, mas a ligação será diferente, verifique a documentação especificamente para o seu microcircuito).
  2. Diodo 1N5822.
  3. 2 емкости (пара микрофарад LM 2576S -5.0, 100 е 1000).
  4. Индутор (индуктор) 100 мкГенри.

Диаграмма conexão é или seguinte:


O microcircuito LM 2576S -5.0 Possui as seguintes características:

  • Corrente máxima: 3A
  • Tensão de Entrada: 7-37 V
  • Tensão de saída: 5V

Vale ressaltar que este installizador Requer Mais Component (além da disponibilidade de uma placa de circuito impressiono, para uma instalação mais Precisa e Удобство).Нет энтанто, это установил, что ума Enorme Vantagem так или равно эквивалентной линейной - Ele não aquece e a corrente máxima é 2 vezes maior.

Число создателей:

  1. Menos calor (não é обязательно comprar um radiador).
  2. Corrente máxima maior.

Против:

  1. Mais caro que um installizador linear.
  2. A complexidade da montagem.
  3. Нет возможности альтернативного монтажа (с использованием микросхемы LM 2576S -5.0).

Para alimentar circuitos amadores simples em microcontroladores AVR, os createdilizadores acima são suficientes. Нет Entanto, nos seguintes artigos, tentaremos coletar bloco de labratório fonte de alimentação, que permite configurar rápida e Удобство как configurações de energia dos circuitos.

Obrigado pela atenção!

Осуществляет создание напряжений, интегрированных в серию KR142, промышленных предприятий, позволяет устанавливать напряжение, устанавливая их в соответствии с принципами работы усилителя, подключать напряжения и использовать простые методы в цепи.Рассмотрим algumas soluções de circuito que podem ser de interesse para os radioamadores.

O microcircuito KR142EN5A é um instalizador integrationdo com uma tenão de saída fixa de +5 V. Um circuito típico for a inclusão desse microcircuito já foi apresentado no livro (consulte

fig. 105) No entante comutação, возможно, сконструировав основанный на микросхеме, построенный на уровне 5,6 V и 13 V. O circuito é Mostrado на Рис.148

Umatensão não installizada de +16 V é fornecida à entrada do installizador integration (pino 17 do chip DA1), eo pino 8 получено после установки, регулируется переменный резистор R2 и усиливается через транзистор корренте VT1. Минимальное напряжение (5,6 В) - это минимальное напряжение (5,6 В), входящее в состав транзистора, выходное напряжение, напряжение 0,6 В и номинальное напряжение для подключения к сети (5 В). Как правило, двигатель R2 делает переменный резистор на верхнем положении, а затем на диаграмме.O конденсатор C1, подключенный к напряжению; Конденсатор C2 устраняет возможную неисправность микросхемы с высокой частотой. A corrente de carga do installizador é de até 3 A (o microcircuito deve ser colocado em um dissipador de calor).

Микросхемы K142EN6A (B, C, D), которые устанавливаются на двухполюсных интеграторах с напряжением фиксации 15 В. Максимальное напряжение входящего потока составляет 40 мА, максимальное напряжение 200 мА. Нет энтанто, com base neste Estabilizador, Você pode construir uma fonte Regada bipolar de tensão installizada.O esquema é apresentado na fig. 149

Alterando atensão no terminal 2 do installilizador integers, voiceê pode alterar a tensão de saída de cada braço de 5 V para 25 V. Os limites de ajuste para ambos os braços são Definidos pelos resistores R2 e R4. Deve-se lembrar que a дисперсионная максимальная



энергия, поглощающая энергию, устанавливающая 5 Вт (é Claro, na presença de um dissipador de calor).

Микросхемы Os KR142EN18A и KR142EN18B, которые устанавливаются с напряжением на уровне 1,2... 26,5 V e corrente de saída de 1 A e 1,5 A, respectivamente. O elemento Regularador do createdilizador está includeído no fio negativo das fontes de energia. Создание и установка микросхемы KR142EN5A.

Микросхемы Os устанавливаются как система защиты от защиты от влаги и защиты. Напряжение питания на уровне мощности 5 на 30 В. Поток, рассеиваемый микросхемой, расход энергии не превышает 8 Вт.Типовая схема для микросхем KR142EN18A (B) является наиболее распространенной на рис. 150

В соответствии с условиями эксплуатации, емкость конденсатора с входом C 1 не ниже 2 мкФ. Na presença de um filter de suavização da tensão de saída, se o comprimento dos divertores que o conectam ao instalizador não exceder 1 m, an entrada





de equilizador de equilizador saída.

Atensão de saída é ajustada escolhendo os valores dos resistores R1 e R2.Eles são conectados pela razão: Uout = Uout min (1 + R2 / R1),

enquanto a corrente que flui através desses resistores deve ser de pelo menos 5 мА. Емкость конденсатора C2 повышена до 2 мкФ.

Нет казино с общей емкостью, превышающей 20 мкФ, или случайным образом, чтобы подключить цепь к сети, подключив ее к микросхеме, и вы можете установить напряжение конденсатора с обратным поляризацией элемента, подключенным к нему.Для защиты микросхемы, используемой для обеспечения безопасности, необходимо включить защитный диод VD1 (рис. 151), который проходит через выходную цепь на входе в цепь. Из формы, или диода VD2 Protege или микросхемы, но 17 nos casos em que, em condições operacionais, емкость конденсатора C2, которая стала выше, и 10 мкФ com uma tensão de saída superior, 25 В.

Com base no setilizador de tensão integrationdo, é Возможный исполнитель, установивший коррент (рис.152). Сопротивление установки сигнала приблизительно равно 1 значению = 1,5 В / R1, на R1 выбрано значение 1 ... 120 Ом. Используется резистор вариабельного R3, регулируемый резистор и коррент-де-сайда.

В этом случае есть ссылка на характеристики отсылки, основанной на интеграции тенге KR142EN12A (B), в которой содержится информация о KR142EN18A (B). Схема коммутации типовой микросхемы KR142EN12A является семантической схемой связи



KR142EN18A, применяется или регулируемый элемент, включающий в себя положительный источник энергии.Включает в себя микросхемы, которые являются биполярными. Seu esquema é apresentado na fig. 153. Nenhum comentário específico é needário aqui. При одновременном одновременном использовании теней, установленных в браке, резисторы различных типов R2 и R3 могут быть заменены на другие.

Um dos components importantes dos equipamentos eletrônicos é ostanilizador detensão na fonte de alimentação. Mais recntemente, esses nós foram construídos em diodos e transistores zener.O número total de elementos createdilizadores era bastante grande, especialmente se fosse needário controlar a tensão de saída, proteger contra sobrecarga e curto-circuito na saída e limitar a corrente de saída em umterminado nível. Com o advento de Chips especializados, муду ситуации. Устанавливает напряжение в микросхемах, чтобы обеспечить работу микросхемы, чтобы повысить допустимую нагрузку и повысить допустимую нагрузку на микросхему.Atualmente, gama de creatilizadores de tensão domésticos e estrangeiros é tão ampa que se tornou bastante difícil navegá-lo. Colocado abaixo da mesa. projetado для облегчения и выбора предварительного выбора для um createdilizador para um dispositivo eletrônico específico. Na mesa 13.4 apresentada no mercado doméstico uma lista dos circuitos Regularadores detensão linear de três saídas mais comuns para uma tensão de saída fixa e seus Principais parâmetros. На рис. 13.4. Упрощенное отображение апарсии до диспозитивов и тамбена индикации на пинагеме.Somente installizadores com umatensão de saída varando de 5 a 27 V estão include na tabela - a grande maioria dos casos de pratica de rádio amador se encaixa nesse intervalo. O design de dispositivos estrangeiros pode diferir do mostrado. Deve-se ter em mente que as informações sobre disipação de energia durante a operação do microcircuito com um dissipador de calor nos passaportes dos dispositivos geralmente não indicam, portanto, seus valores médios obtidos nosresentos nosresentos documentos.Também observamos que os microcircuitos da mesma série, mas para differentes valores de tensão, podem ser diferenciados pela disipação de energia. Há também uma marcação diferente, por exemplo, antes da designação dos installizadores dos grupos 78, 79, 78L, 79L, 78M, 79M listados na tabela, na realidade uma ou duas letras podem estar presentes, que geralmente codificam o fabricante. Por trás das designações indicadas na tabela, também pode haver letras e números indicando certas características de design ou operacionais do microcircuito.Um esquema típico para ligar installizadores de microcircuito para uma tensão de saída fixa é mostrado na Рис. 13,5 (a e b).

Para todos os microcircuitos de Capacitores de tântalo ou de cerâmica ou de óxido, емкость для конденсатора энтрада C1, имеющего значение 2,2 мкФ, для конденсаторов óxido de alumínio pelo menos 10 мкФ, конденсатор конденсатора C2 1 e 10 мкФ соответственно. Алгоритмы микросхем, позволяющие использовать возможности, основные показатели показателей гарантируют установление качества работы.Конденсатор, подключенный к воспроизводящемуся пористому конденсатору, является фильтрующим элементом, который локализован на расстоянии 70 мм от микросхемы.


Se для необходимости um valor não padrão da tensão de saída created ou de sua regulação suave, é комфортно используется для создания установленных микроконтроллеров с требованием соблюдения требований к системе, требующей 1,25 энтузиазма. де контроль. Sua lista apresentada na tabela.13,5


Na рис. 13,6 наиболее типичных схем, включая установление общих элементов, регулирующих их, фио позитивно. Os resistores R1 e R2 formam um divisor de tensão ajustável externo, включая no circuito para Definir o nível de tensão de saída. Соблюдайте que, differentemente dos installedadores para uma tensão de saída fixa, os Capacitores ajustáveis ​​não funcionam sem carga. O valor mínimo da corrente de saída dos createdilizadores ajustáveis ​​é baixa potência é 2,5-5 мА, потенциал - 5-10 мА.Na maioria das aplicações de createdilizadores, carga é servida pelo divisor de tensão resistiva Rl, R2 na Рис. 13.6 De acordo com esse esquema, os installilizadores comtensão de saída fixa podem ser ativados. No entanto, primeiro, corrente que consomem é muito maior que B-4 mA) e, segundo, é menos estável quando a corrente de saída e a tensão de entrada mudam. Por esses motivos, o coeficiente máximo Possível de Estabilização do dispositivo não pode ser alcançado. Для уменьшения уровня заряда на сайде, особенно для того, чтобы сделать его более высоким, рекомендуется включить конденсатор S3 com емкостью 10 мкФ или больше.Os Capacitores C1 и C2 - это все необходимые элементы, которые соответствуют установленным фиксированным параметрам. Se o installizador operar natensão máxima de saída, se o circuito de entrada for acidentalmente fechado или a fonte de energia для desconectada, o microcircuito estará sob uma grande tensão reversa do lado da carga e poderá ser danificado. Para proteger o circuito de saída em tais situações, um diodo de proteção VD1 é conectado em paralelo a ele. Защитный диод VD2 или микросхема делают конденсатор конденсатора SZ.O diodo descarrega Rapidamente Esse Capcitor no caso de um circuito de Emergência do circuito createdizador de saída ou de entrada.

Регуляторов интеграции с рейтингом 142 nem semper tem marcação de tipo complete. Nesse caso, no caso, há um código de designação condicional que permiteterminar or tipo de chip.

Примеры описания торговой марки código no corpo do chip:

Интегрированные схемы для установки KR em vez de Para têm os mesmos parâmetros e differem apenas no design da caixa.Все марки микросхем, uma designação abreviada часто используются, например, em vez de KR142EN5A infligir KREN5A.

Nome
микросхемы
U facada.,
Em
Eu sou máx.,
Um
P макс.,
Ter
Eu consp.,
mA
Corpo Código ativado
Площадь
(К) 142EN1A 3... 12 ± 0,3 0,15 0,8 4 Мергулхо 16 (К) 06
(К) 142EN1B 3 ... 12 ± 0,1 (К) 07
K142EN1V 3 ... 12 ± 0,5 K27
K142EN1G 3 ... 12 ± 0,5 K28
K142EN2A 3 ... 12 ± 0,3 K08
K142EN2B 3 ... 12 ± 0,1 K09
142ENZ 3... 30 ± 0,05 1,0 6 10 10
K142ENZA 3 ... 30 ± 0,05 1,0 K10
K142ENZB 5 ... 30 ± 0,05 0,75 K31
142EN4 1,2 ... 15 ± 0,1 0,3 11
K142EN4A 1,2 ... 15 ± 0,2 0,3 K11
K142EN4B 3... 15 ± 0,4 0,3 K32
(К) 142EN5A 5 ± 0,1 3,0 5 10 (К) 12
(К) 142EN5B 6 ± 0,12 3,0 (К) 13
(К) 142EN5V 5 ± 0,18 2,0 (К) 14
(К) 142EN5G 6 ± 0,21 2,0 (К) 15
142EN6A ± 15 ± 0,015 0,2 5 7,5 16
K142EN6A ± 15 ± 0,3 K16
142EN6B ± 15 ± 0,05 17
K142EN6B ± 15 ± 0,3 K17
142EN6V ± 15 ± 0,025 42
K142EN6V ± 15 ± 0,5 KZZ
142EN6G ± 15 ± 0,075 0,15 5 7,5 43
K142EN6G ± 15 ± 0,5 K34
K142EN6D ± 15 ± 1,0 K48
K142EN6E ± 15 ± 1,0 K49
(К) 142EN8A 9 ± 0,15 1,5 6 10 (К) 18
(К) 142EN8B 12 ± 0,27 (К) 19
(К) 142EN8V 15 ± 0,36 (К) 20
K142EN8G 9 ± 0,36 1,0 6 10 K35
K142EN8D 12 ± 0,48 K36
K142EN8E 15 ± 0,6 K37
142EN9A 20 ± 0,2 1,5 6 10 21
142EN9B 24 ± 0,25 22
142EN9V 27 ± 0,35 23
K142EN9A 20 ± 0,4 1,5 6 10 K21
K142EN9B 24 ± 0,48 1,5 K22
K142EN9V 27 ± 0,54 1,5 K23
K142EN9G 20 ± 0,6 1,0 K38
K142EN9D 24 ± 0,72 1,0 K39
K142EN9E 27 ± 0,81 1,0 K40
(К) 142EN10 3...30 1,0 2 7 (К) 24
(К) 142EN11 1 2 ... 37 1 5 4 7 (К) 25
(К) 142EN12 1,2 ... 37 1 5 1 5 CT-28 (К) 47
КР142ЕН12А 1,2 ... 37 1,0 1
КР142ЕН15А ± 15 ± 0,5 0,1 0,8 Mergulho 16
КР142ЕН15Б ± 15 ± 0,5 0,2 0,8
КР142ЕН18А -1,2...26,5 1,0 1 5 CT-28 (LM337)
КР142ЕН18Б -1,2 ... 26,5 1,5 1
KM1114EU1A - - - - - K59
KR1157EN502 5 0,1 0,5 5 CT-26 78L05
KR1157EN602 6 78L06
KR1157EN802 8 78L08
KR1157EN902 9 78L09
KR1157EN1202 12 78L12
KR1157EN1502 15 78L15
KR1157EN1802 18 78L18
KR1157EN2402 24 78L24
KR1157EN2702 27 78L27
KR1170ENZ 3 0,1 0,5 1,5 CT-26 Veja a foto
KR1170EN4 4
KR1170EN5 5
KR1170EN6 6
KR1170EN8 8
КР1170ЕН9 9
KR1170EN12 12
KR1170EN15 15
КР1168ЕН5 -5 0,1 0,5 5 CT-26 79L05
КР1168ЕН6 -6 79L06
КР1168ЕН8 -8 79L08
КР1168ЕН9 -9 79L09
КР1168ЕН12 -12 79L12
КР1168ЕН15 -15 79L15
КР1168ЕН18 -18 79L18
КР1168ЕН24 -24 79L24
КР1168ЕН1 -1,5...37

Neste artigo, рассмотрение в качестве возможности e os métodos de alimentação de dispositivos digitais montados manualmente, Principalmente sobre. Não é segredo que a chave para o sucesso de qualquer dispositivo é sua fonte de alimentação адекватно. Obviamente, a fonte de alimentação deve ser capaz de produzir a energia needária para alimentar o dispositivo, ter um конденсатор eletrolítico na saída alta capidade, para suavizar as ondulações e, deferência, ser createdizado.

Destaco especialmente este último, várias fontes de alimentação não installizadas, como carregadores de telefones celulares, roteadores e equipamentos similares não são адекватно для пищевых микроконтроллеров и внешних цифровых устройств. Como a tensão na saída dessas fontes de alimentação varia, dependendo da energia da carga conectada. Ума исключительна, если вы используете USB-порт, который вырабатывает 5 вольт на вашем смартфоне.


Muitos iniciantes estudam eletrônica, e apenas interessados, acho que fiquei chocado com o fato: no adaptor de energia, por exemplo, no console multímetro com sondas conectadas aos contatos do plugue da PSU na tela do multímetro, todos 14 or até 16. Essa fonte de alimentação pode ser usada, se desejado, para alimentar dispositivos digitais, mas o setilizador deve ser montado no KEN 7805 .На фото есть микросхема L7805CV без пакета TO-220.


Esse installedizador Possui um Esquema de Conexão Fácil, partir do kit de corpo do microcircuito, ou seja, das peças needárias para sua operação, Precisamos de 2 Cerâmica de Cerâmica ем 0,33 микрофарада и 0,1 микрофарада. Диаграмма соединения é conhecido por muitos e retirado do Datashit em um chip:

Conseqüentemente, fornecemos tensão à entrada de um createdilizador ou a conectamos à mais da fonte de alimentação.E conectamos o menos com o menos do microcircuito e o alimentamos diretamente na saída.


E chegamos à saída, os 5 Volts estáveis ​​\ u200bque Precisamos, aos quais, se desejado, se voiceê criar o conector corredente, poderá conectar cabo USB e carregue seu phone, mp3-player or qualquer outro dispositivo car de de capacity uma porta USB.


Redução do installizador de 12 para 5 volts - esquema

Automotivo carregador Com на USB-порт, сейчас самое время.Нет интерьера, он организован в соответствии с принципом mesmo, ou seja, um installizador, 2 Capacitores e 2 conectores.


Como exemplo, para quem deseja construir um carregador semelhante com as próprias mãos ou reparar um já existente, darei o seu circuito, complementado por uma indicação da inclusão no LED:


Микросхема 7805 no pacote TO-220 - это больше, чем нужно. Ao montar, deve-se lembrar que a pinagem dos Chips em diferentes casos é Diferente:


Ao comprar um chip em uma loja de rádio, Você deve solicitar um installizador, como o L7805CV no pacote TO-220.Эта микросхема функциональна с радиатором на 1 ампер. Se для необходимости trabalhar com altas correntes, o microcircuito Precisará ser instalado em um radiador.

Obviamente, esse chip também existe em outros casos, por exemplo, o TO-92, знакомый a todos, desde transistores de baixa potência. Установите оперу в 100 миллиампер. Минимальное напряжение питания, необходимое для установки напряжения, составляет 6,7 вольт, а напряжение - 7 вольт.Uma foto do chip no pacote TO-92 é mostrada abaixo:

Пинэджем для бальзамирования чипа для TO-92, в том числе и для описания, и для бальзамирования чипа в TO-220. Podemos ver na figura a seguir, como fica cla que as pernas são espelhadas em relação ao TO-220:


Obviamente, os installilizadores produzem tensões Diferentes, например, 12 вольт, 3,3 вольт и выход. О главном é não esquecer que antensão de entrada deve ser pelo menos 1,7 - 3 вольта на mais do que a saída.

Чип 7833 - esquema

Фигурка, изображающая следы установки, 7833 бальзамирования ТО-92. Esses installizadores são usados ​​\ u200baparalimentar monitores, cartões de memória e outros periféricos em dispositivos em dispositivos em microcontroladores que Requerem uma fonte de tensão menor que 5 Volts, main potência do microcontrolador.


Estabilizador para fonte de alimentação MK

Eu uso para ligar os dispositivos em microcontroladores montados e depurados na placa de Ensaio, o setilizador no caso, como na foto acima.A energia é fornecida por um adaptor não createdilizado através de um soquete na placa do dispositivo. Смотри схему схем на основном изображении:


Ao Conectar o Chip, Você deve cumprir rigorosamente a pinagem. Se as pernas estiverem confusas, apenas uma inclusão é suficiente para desativar o setilizador; Portanto, Quando Você Ligar, Precisará Tomar Cuidado. О автор материала é AKV.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
