Master Clear или MCLR — это функция, присутствующая во многих микроконтроллерах и используемая для сброса всего устройства. Это означает, что при срабатывании MCLR устройство запустится заново, не отключая и не отключая источник питания.

В этом уроке я буду использовать PIC16F628A в качестве примера. Скачать даташит можно по этой ссылке.

Содержание

Введение

Когда устройство включено, прошивка начинается с вектора RESET по адресу 0x0000. Каждый раз, когда срабатывает MCLR, микроконтроллер останавливается, где бы он ни был, и начинает снова с указанного вектора.

MCLR является активным низким входом. Это означает, что вывод будет активирован, когда напряжение на этом выводе станет равным нулю или низкому в положительной логике; на английском языке это означает, когда контакт находится между 0 В и 0,8 В. Вы можете определить активный низкий вход по полосе над MCLR. Он расположен на контакте 4.

В большинстве случаев будет достаточно последовательного включения простого резистора и кнопки (я серьезно). Значение резистора не должно превышать 40 кОм, но подойдет любое значение от 1 кОм до 10 кОм.

Добавьте конденсатор параллельно кнопке, чтобы уменьшить толчки. 0,1 мкФ подойдет. Если ваш микроконтроллер управляет разумной схемой, то конденсатор обязателен. Диод встречно-параллельно резистору поможет быстро разрядить конденсатор при отключении источника питания.

Другой рекомендацией, но гораздо менее используемой, является резистор, подключенный к выводу MCLR. Используется для ограничения тока. Не устанавливайте резистор выше 100 Ом.

Конфигурация

Чтобы активировать вывод MCLR, запишите следующую строку кода под вашей функцией конфигурации.

 #pragma config MCLRE = ON

Обратите внимание, что здесь нет точки с запятой ; в конце предложения.

Если вам не нужна эта функция, вы все равно можете использовать контакт как обычный ввод-вывод. Тем не менее, вы должны прочитать блок-схему вывода MCLR, то есть RA5/MCLR/Vpp (стр. 33). Убедитесь, что вы знаете

Другие микроконтроллеры, такие как PIC16F877A, имеют специальный вывод MCLR. Вы не можете отключить его.

Если вы используете ICSP, такой как PICkit 3 или PICkit 4, вам понадобится этот контакт для программирования микроконтроллера. Этот вывод может использоваться только как вход.

Пример

Кнопка подключена к MCLR; когда не нажата, MCLR не активируется. Перед запуском светодиод выключен. При запуске загорится светодиод и так и останется. Давайте узнаем, что происходит при ее нажатии.

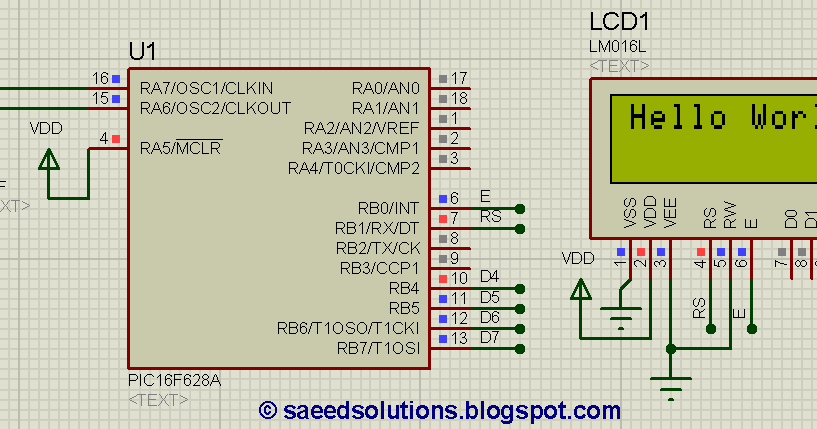

Схема

Схема MCLR

Тестирование

Код для этого теста вы найдете в этом посте бесплатно.

Когда кнопка нажата (и остается нажатой), светодиод гаснет. Он останется выключенным до тех пор, пока кнопка не будет отпущена, после чего светодиод снова загорится.

Что случилось? MCLR останавливает всю прошивку, а также отключает выходы. Функция, работающая в main(), больше не будет отвечать. При отпускании кнопки прошивка перезапускается.

Приложения для MCLR

Сброс микроконтроллера будет иметь те же преимущества, что и запуск на вашем компьютере или маршрутизаторе: он дает новый старт для устройства. Это может понадобиться для целей отладки, предоставления внешнего управления микроконтроллеру или если код зависает из-за ошибки (или ошибки). Считайте, что это полезная функция для большинства случаев.

Другие источники сброса микроконтроллера включают в себя: сброс при снижении напряжения (BOR), прерывание сна, сторожевой таймер (WDT) и т. д.

Эта функция ЧРЕЗВЫЧАЙНО полезна при использовании устройства, которое зависает из-за ошибки в вашем коде, или если вы используете постоянно включенное приложение, подключенное к батарее, или устройство, которое перешло в спящий режим; даже устройство, которое должно перезапустить их дежурство. Воздействие на MCLR, безусловно, будет более практичным, чем отключение шнура питания.

Вы зашли так далеко!

Спасибо, что прочитали сообщение в блоге. Ваши комментарии и предложения приветствуются. Внизу этой страницы оставьте сообщение или просто поздоровайтесь! Вся команда techZorro это оценит. Не забудьте также поделиться им в социальных сетях.
