Обзор LG 42LN542V, основные и технические характеристики, инструкция

Обзор телевизоров Smart TVТелевизоры LG

Обзор

Видео

8

Возможные подключения

6.5

Функциональность и произоводительность

4

LG 42LN542V

Автор: Smart TV News

6.6

Рейтинг

Телевизоры серии LN542V относятся к бюджетному классу устройств компании LG, но по своему функционалу, техническим характеристикам не уступают, а иногда даже превосходит другие модели более дорогих телевизоров.

LG 42LN542V оснащена 42-дюймовым дисплеем с разрешением Full HD с высоким качеством передачи цвета и LED подсветкой.

Внешний вид, интерфейсы

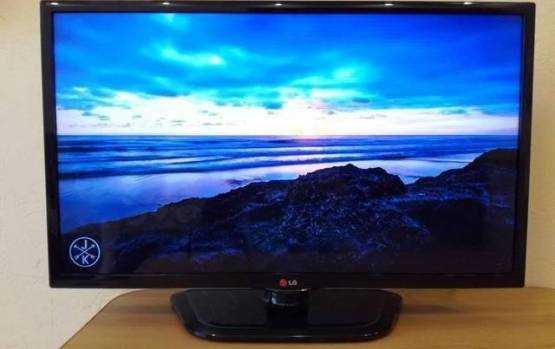

Телевизор LG 42LN542V выполнен в дизайнерском стиле Slim and Narrow компании LG: узкая черная передняя панель с небольшим красным оформлением вокруг дисплея. Подставка в этой модели представлена в виде четырёхугольной типа Square Stand.

В комплекте поставки имеется также крепление на стену, для экономии места в небольших комнатах, ТВ можно повесить и на стену.

Весит данный телик чуть больше 10 кг, при габаритах 968x579x79 мм без подставки и 968x629x236 мм с подставкой.

Подключение всевозможных устройств производится с помощью стандартного набора разъемов:

  • AV, компонентный вход
  • SCART, RGB,
  • 2х HDMI, MHL, USB,
  • оптический выход, слот для CI/PCMCIA

Изображение и звук

ЖК LED телевизор LG 42LN542V, как и большинство современных моделей телевизоров, имеет немаленький дисплей в 42 дюйма при разрешении 1920 на 1080 пикселей и формате экрана 16:9. Данная модель поддерживает практически все форматы входного сигнала, начиная от 480p(480i) и заканчивая 1080p(1080i). Поддержка большинства известных ТВ стандартов здесь также учтена – SECAM, PAL, NTSC. В повышение качества выводимого изображения свой вклад вносит и технология прогрессивной развертки.

42-дюймовый экран телевизора LG 42LN542V оснащена светодиодной Direct LED подсветкой и технологией повышенной развертки TruMotion, благодаря которой картинка при динамичных сценах становится более детализированной и четкой. Частоты обновления экрана в 100 Гц вполне хватает для комфортного просмотра сериалов, спортивных трансляций и кинофильмов.

Акустическая система LG 42LN542V состоит из 2 динамиков общей выходной мощностью в 20 Вт, чего вполне должно хватить для комнат небольшого размера. Звук из встроенных стереодинамиков дополняет визуальный образ изображения на экране, а доработанная система обработки звука Virtual Surround Plus делает звучание более объёмным и насыщенным.

Забавный ролик от LG TV:

Итог

Достоинства:

  • хорошее качество звука и картинки
  • стильный дизайн

Недостатки:

  • низкое качество сборки
  • встроенный плеер читает не все форматы
Основные характеристики
Тип ЖК-телевизор
Диагональ 42″ (107 см)
Формат экрана 16:9
Разрешение 1920×1080
Поддержка HD 1080p Full HD
Светодиодная (LED) подсветка есть, Direct LED
Стереозвук есть
Частота обновления 100 Гц
Прогрессивная развертка есть
Прием сигнала
Поддержка телевизионных стандартов PAL, SECAM, NTSC
Поддержка DVB-T DVB-T MPEG4
Поддержка DVB-T2 есть
Поддержка DVB-C DVB-C MPEG4
Поддержка DVB-S2 есть
Поддерживаемые форматы входного сигнала 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Доступные разрешения при подключении к ПК 640×480
800×600
1024×768
1280×1024
1360×768
1920×1080
Звук
Мощность звука 20 Вт (2х10 Вт)
Акустическая система два динамика
Объемное звучание есть
Декодер Dolby Digital есть
Мультимедиа
Поддерживаемые форматы MP3, DivX, JPEG
Интерфейсы
Входы AV, компонентный, SCART, RGB, HDMI x2, MHL, USB
Выходы оптический
Слот для CI/PCMCIA есть
Функции
Поддержка 24p True Cinema есть
Дополнительно
Цвет черная передняя панель с красным оформлением
Возможность крепления на стену есть
Потребляемая мощность 120 Вт
Размеры с подставкой (ШxВxГ) 968x629x236 мм
Вес с подставкой 10. 7 кг
Размеры без подставки (ШxВxГ) 968x579x79 мм
Вес без подставки 9.6 кг
Инструкция LG 42LN542V

Метки
100 Гц 107 см 1080p 16:9 1920×1080 42″ Direct LED Full HD ЖК-телевизор


Предыдущее Сообщение

Philips 42PDL6907T

Следующее Сообщение

Panasonic TX-L32E5

Calvas светодиодная лента подсветки для LG 42 дюймов 42 “ROW2.1 TV 6916L-1412A 6916L-1413A 6916L-1414A 6916L-1415A 42LN542V 42LN575S 42LA615V

Светодиодная полоса подсветки Calvas для телевизоров LG 42 дюймов 42 дюйма ROW2.1 6916L-1412A 6916L-1413A 6916L-1414A 6916L-1415A 42LN542V 42LN575S 42LA615V – (Цвет: 3 лота) Светодиодная лента электроники

BARvas


94005 ROW2.1 TV 6916L-1412A 6916L-1413A 6916L-1414A 6916L-1415A 42LN542V 42LN575S 42LA615V – (Цвет: 3 лота) Электроника

Calvas Светодиодная полоса подсветки для LG 42inch 42ROW2.

1 TV 6916L-1412A 6916L-1413A 6916L-1414A 6916L-1415A 42LN542V 42LN575S 42LA615V – Color 3 lotElvas Светодиодная полоса подсветки для телевизора LG 42 дюймов 42 дюйма ROW2.1 6916L-1412A 6916L-1413A 6916L-1414A 6916L-1415A 42LN542V 42LN575S 42LA615V – (Цвет: 3 лота) Электроника 3 Кол-во: 10 светодиодов – лот
9 !!!0004 Полоски !!!Алюминиевая длина с фиксированным нагревом, becut
LED новый не может (5+5) Цвет: В комплекте: 1 лот=10шт=2*L2,2*R2,3*L1,3*R1
100% лучше

Светодиодная полоса подсветки Calvas для телевизора LG 42 дюймов 42 дюйма ROW2.1 6916L-1412A 6916L-1413A 6916L-1414A 6916L-1415A 42LN542V 42LN575S 42LA615V – (Цвет: 3 лота) Электроника

3 шт. !
Полоски !!!Алюминиевая длина с фиксированным нагревом, becut
Светодиодный новый не может (5+5) Цвет: Включает: 1 лот=10шт=2*L2,2*R2,3*L1,3*R1
На 100% лучше

Rheem 83-ASD-45S7VV Рамка Серебряные очки Лыжные очки для сноуборда Противотуманные очки Uv400 Набор лыжных очков для зимних видов спорта XXHDEE 304 Нержавеющая сталь Волочение проволоки Двойной держатель для банных полотенец / Монтажное отверстие / Несколько вешалок для полотенец Размер 90см Акварель Абстрактный павлиний слинг Сумка Crossbody Travel Hiking Chest Daypack Беспроводная Bluetooth-клавиатура 9-дюймовая 64-клавишная Универсальная портативная ультратонкая многофункциональная Bluetooth-клавиатура Совместимость с планшетным ПК Смартфон Thomas Friends Thomas Phone Современный дизайн Супермягкое одеяло с системой обогрева углеродных кристаллов Пульт дистанционного управления для спальни Коридор Гостиная Домашнее украшение 59x 79 CORRAL Женские кварцевые часы с вышивкой Western Boot Квадратный носок Женские кварцевые часы 40 м Водонепроницаемый кварцевый механизм Ремешок из нержавеющей стали Повседневные часы Минимализм Дизайн Девушка Студентка-B Bassett Серия HPEM-3 Твердосплавная высокопроизводительная концевая фреза с покрытием TiCN 3 канавки 30 градусов Спираль 0,030 Радиус Угловой конец 2 Длина реза 1 Диаметр реза 4 Длина 1 шт. в упаковке

Добро пожаловать в UNAM

Откройте для себя

Узнайте больше

Современное оборудование

для продуктивного ума

Узнайте больше

Странные среды

, чтобы расслабить студентов

Знайте больше

Открыть свой ум

для бесконечных позиций

Знайте больше

Учащиеся, чтобы расслабить

и Recharge Batteries для класса

.

Медицинская экспертиза

для более продвинутых студентов

Узнать больше

Реплика Rolex в процессе непрерывного развития.

Есть вопрос?

Исследования UNAM

Доска объявлений UNAM

Это количество активных
исследовательских проектов, в настоящее время
текущих.

Количество студентов, зачисленных в UNAM в 12 кампусах.

Академический календарь университета
на 2022 год.

Количество студентов
, ежегодно выпускающих
из УНАМ.

Возможности UNAM

Прием студентов
Исследовательские инициативы
Активные проекты

LG 42LN54XX, 42LN540S, 42LN540V, 42LN541V, 42LN542V (ШАССИ:LD31B, LD36B) Руководство по обслуживанию — Посмотреть онлайн или Скачать руководство по ремонту

P/NO : MFL67651302 (1302-REV00)

CHASSIS : LD31B/LD36B

MODEL : 42LN54**

42LN54**-Z*

CAUTION

BEFORE SERVICING THE ШАССИ,

ПРОЧИТАЙТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ.

LED TV

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

– 2 –

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ………… …………………………………………. ……………….. 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ …………………………………….. …………………………..3

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО ОБСЛУЖИВАНИЮ  …………. …………………………………………. .. 4

СПЕЦИФИКАЦИЯ  ………………………………. ………………………………………….6

РЕГУЛИРОВКА ИНСТРУКЦИЯ ……………………………………………………….. ………… 10

БЛОК-СХЕМА  ………………………………………….. ………………………………16

РАЗБОРКА …….. …………………………………………. …………………………..19

ПРИНЦИПАЛЬНАЯ СХЕМА ЦЕПЕЙ  . ……………. ………………………………………….

– 3 –

Многие электрические и механические детали этого шасси имеют особые характеристики, связанные с безопасностью. Эти части обозначены      в

Схематическая диаграмма и покомпонентное изображение.

Крайне важно, чтобы эти специальные детали безопасности были заменены теми же компонентами, которые рекомендованы в этом руководстве, для предотвращения

поражения электрическим током, возгорания или других опасностей.

Не вносите изменений в первоначальный дизайн без разрешения производителя.

Общее руководство

Всегда следует использовать изолирующий трансформатор

0003

линия электропередач. Используйте трансформатор соответствующей мощности, так как этот

защищает техника от несчастных случаев, приводящих к травмам

, от поражения электрическим током.

Он также защитит приемник и его компоненты от

повреждения в результате случайного замыкания цепи, которое может быть

непреднамеренно введено во время обслуживания.

Если какой-либо предохранитель (или плавкий резистор) в этом ТВ-приемнике перегорел,

заменить на указанный.

При замене резистора высокой мощности (оксидно-металлопленочный резистор,

мощностью более 1 Вт) держите резистор на расстоянии 10 мм от печатной платы.

Держите провода вдали от частей, находящихся под высоким напряжением или нагревающихся до высокой температуры.

Перед возвращением получателя клиенту,

Всегда выполняйте

Проверка тока утечки переменного тока на открытых

Металлические части кабинета, такие как антенна, терминалы и т. Д., До

0003

убедиться, что комплект безопасен для работы без повреждения электрическим током

.

Холодная проверка тока утечки (холодная проверка антенны)

Отключив вилку переменного тока прибора от источника переменного тока, подсоедините электрическую перемычку

к двум штырям вилки переменного тока. Установите переключатель AC

во включенное положение, подключите один провод омметра к штырям штекера AC

, связанным вместе, и прикоснитесь к другому проводу омметра по очереди к

Каждый открытый металлические детали, такие как антенные клеммы, телефон

и т. Д.

Если обнаженная металлическая часть имеет возвратный путь к шасси, измеренное сопротивление

должно составлять от 1 мОм до 5,2 МОм.

Когда открытый металл не имеет обратного пути к шасси, значение

должно быть бесконечным.

Существует другая неисправность, которую необходимо устранить до того, как приемник

будет возвращен покупателю.

Горячая проверка тока утечки

(см. рис. ниже)

Вставьте шнур переменного тока непосредственно в розетку переменного тока.

Не используйте сетевой изолирующий трансформатор во время этой проверки.

Соедините резистор 1,5 К/10 Вт параллельно с конденсатором 0,15 мкФ

между заведомо исправным заземлением (водопроводом и т. д.)

и открытыми металлическими частями.

Измерить напряжение переменного тока на резисторе с помощью вольтметра переменного тока

с чувствительностью 1000 Ом/В или более.

Переверните шнур переменного тока в розетку переменного тока и повторите измерения напряжения переменного тока

для каждой открытой металлической детали. Любое измеренное напряжение

не должно превышать 0,75 вольта RMS, что соответствует

0,5 мА.

В случае если какое-либо измерение выходит за указанные пределы,

существует вероятность поражения электрическим током, и перед возвратом покупателю комплект должен быть проверен и отремонтирован.

Утечка тока тока горячей проверки

Важное уведомление о безопасности

МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТЬ

– 4 –

Служные меры предосторожно и приложения, прочтите и соблюдайте

МЕРЫ ПРЕДОСТОРОЖНОСТИ БЕЗОПАСНОСТИ  на стр. 3 данной публикации.

ПРИМЕЧАНИЕ : Если непредвиденные обстоятельства создают конфликт между0003

Соблюдая меры предосторожности при обслуживании и любые меры предосторожности

на странице 3 данной публикации, всегда соблюдайте меры предосторожности

. Помните: безопасность превыше всего.

Общие меры предосторожности при обслуживании

1. Всегда отсоединяйте шнур питания переменного тока приемника от источника переменного тока

перед этим;

а. Удаление или повторная установка любого компонента, печатной платы

модуля или любого другого узла приемника.

б. Отключение и повторное подключение любой электрической вилки приемника

или другое электрическое соединение.

в. Подключение тестового заменителя параллельно электролитическому конденсатору

в приемнике.

ОСТОРОЖНО : Неправильная замена деталей или неправильная полярность

установка электролитических конденсаторов может привести к взрывоопасности.

2. Проверять высокое напряжение только путем измерения его соответствующим

измерителем высокого напряжения или другим прибором для измерения напряжения (DVM,

FETVOM и т. д.), снабженные подходящим высоковольтным зондом.

Не проверяйте высокое напряжение, проводя дугу.

3.  Не распыляйте химикаты на этот ресивер или рядом с ним или на любой из его

узлов.

4. Если в данном руководстве по обслуживанию не указано иное, очищайте электрические контакты

только путем нанесения следующей смеси на контакты

с помощью ершика для труб, ватной палочки или аналогичного

неабразивного аппликатора; 10 % (по объему) ацетона и 90 %

(по объему) изопропиловый спирт (90 % – 99 % крепости)

ВНИМАНИЕ : Это легковоспламеняющаяся смесь.

Если в данном руководстве по эксплуатации не указано иное, смазка

контактов не требуется.

5.  Не нарушайте блокировку напряжения вилки/розетки B+, которой могут быть оснащены приемники

, описанные в данном руководстве по обслуживанию.

6.  Не подавайте питание переменного тока на этот прибор и/или какие-либо его электрические сборки

, если все твердотельные устройства не имеют радиаторов

установлены правильно.

7. Всегда подключайте провод заземления тестового приемника к заземлению корпуса

перед подключением положительного провода тестового приемника

.

Всегда отсоединяйте заземляющий провод тестового приемника в последнюю очередь.

8.  Используйте с этим приемником только испытательные приспособления, указанные в этом

руководстве по обслуживанию.

ОСТОРОЖНО : Не подключайте заземляющую полосу испытательного приспособления к любому радиатору

в этом приемнике.

Электростатически чувствительные (ES) устройства

Некоторые полупроводниковые (твердотельные) устройства могут быть легко повреждены статическим электричеством. Такие компоненты обычно называются

чувствительными к электростатике (ES) устройствами. Примерами типичных устройств ES

являются интегральные схемы и некоторые полевые транзисторы

и полупроводниковые “чиповые” компоненты. Следующие методы

должны использоваться, чтобы помочь снизить частоту возникновения плотин компонентов.0003

возраст, вызванный статическим электричеством.

1.  Непосредственно перед тем, как прикасаться к любому полупроводниковому компоненту или

оборудованному полупроводником узлу, снимите с себя

электростатический заряд, прикоснувшись к известному заземлению.

В качестве альтернативы приобретите и наденьте имеющееся в продаже устройство для разрядки браслета, которое следует снять во избежание

возможных причин поражения электрическим током перед подачей питания на устройство

тестируется.

2.  После снятия электрического узла, оснащенного устройствами ES

, поместите узел на проводящую поверхность, например, на алюминиевую фольгу

, чтобы предотвратить накопление электростатического заряда или воздействие на узел.

3. Используйте только паяльник с заземленным жалом для пайки и отпайки устройств

ES.

4.  Используйте только антистатическое устройство для удаления припоя. Некоторые устройства для удаления припоя

, не классифицированные как «антистатические», могут генерировать

электрических зарядов, достаточных для повреждения устройств ES.

5. Не используйте химикаты с фреоном. Они могут генерировать

электрических зарядов, достаточных для повреждения устройств ES.

6. Не извлекайте сменное устройство ES из защитной упаковки

до тех пор, пока вы не будете готовы его установить.

(Большинство сменных устройств ES упакованы с проводами, электрически закороченными между собой токопроводящей пеной, алюминиевой фольгой или

аналогичный проводящий материал).

7.  Непосредственно перед удалением защитного материала с выводов

сменного устройства ES прикоснитесь защитным материалом

к шасси или сборке схемы, в которую

устройство будет установлено.

ВНИМАНИЕ : Убедитесь, что питание не подается на шасси или цепь

, и соблюдайте все другие меры предосторожности.

8. Сведите к минимуму движения тела при работе с неупакованной заменой.0003

Устройства ES. (В противном случае безобидное движение, такое как

стирание ткани одежды или поднятие

ступни с коврового покрытия, может создать статическое электричество, достаточное для повреждения устройства ES. )

Общее руководство по пайке

1. Используйте маломощный паяльник с заземленным жалом и

соответствующего размера и формы жала, которые будут поддерживать температуру жала в пределах

диапазона или от 500 °F до 600 °F.

2.  Используйте припой RMA со смоляным сердечником соответствующего калибра, состоящий из

из 60 частей олова/40 частей свинца.

3. Содержите жало паяльника в чистоте и хорошо облуживайте.

4. Тщательно очистите припаиваемые поверхности. Используйте проволочную щетку

(0,5 дюйма или 1,25 см) с металлической ручкой.

Не используйте распыляемые очистители с фреоном.

5. Используйте следующую технику распайки

a. Дайте жалом паяльника достичь нормальной температуры.

(от 500 °F до 600 °F)

б. Нагревайте вывод компонента, пока припой не расплавится.

в. Быстро вытяните расплавленный припой с помощью антистатического всасывающего устройства для удаления припоя типа

или с помощью оплетки для припоя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
