1N4148 характеристики на русском: 1N4148, Диод 150мА 100В [DO-35] (КД522А), Китай

характеристики, datasheet, аналоги и маркировка

В статье рассмотрены основные технические характеристики диода 1N4148 взятые из datasheet (их можно скачать в конце статьи). Он является высокочастотным, кремниевый, импульсным и мало мощным радиокомпонентом. Один из самых распространённых устройств данного класса. Завоевал свою популярность благодаря неплохим техническим параметрами, при довольно низкой стоимости. Постепенно пришёл на смену устаревшему 1N914, у которого токи утечки был выше. Изготавливается по эпитаксиально-планарной технологии.

Содержание

1. Цоколевка
2. Характеристики диода 1N4148
3. Электрические характеристики
4. Аналоги
5. Производители

Цоколевка

Внешне диод 1n4148 похож на стабилитрон, однако маркировка у них все же другая. Иногда начинающие радиолюбители путают их. Вместе с тем, если внимательней посмотреть на изделие, то можно увидеть на нём цифро-буквенное обозначение, вроде «41 48». Так их отличают от стабилитронов, на корпусе у которых обычно указывается напряжение стабилизации. Например: «5,0V», «9,2V» и др.

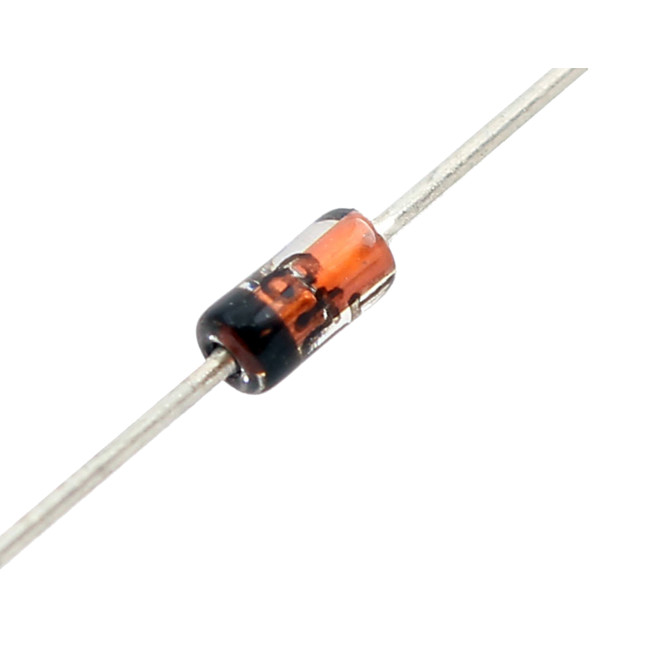

Выпускается устройство преимущественно в металлостеклянном корпусе DO-35. Катодный вывод отмечен темной полосой. Вес изделия не превышает 0,13 г. Внешний вид и габариты представлены на картинке.

1N4148 также встречается в SMD корпусах для поверхностного монтажа 1N4148W (SOD-123), 1N4148WS (SOD-323), 1N4148WT (SOD-523). Такие изделия обычно имеют маркировку «Т4».

Характеристики диода 1N4148

• Максимальное обратное напряжение: (V_RM) до 100 В; импульсное (V_RRM) до 75 В; среднеквадратичное (V_RMS) до 75 В.
• Максимальное постоянное запирающее напряжение (V_DC) до 53 В.
• Максимальный прямой ток: выпрямленный (I_o) до 150 мА; импульсный в течении 10 мкс (I_FSM) до 500 мА;
• Рассеиваемая мощность (P_D) до 500 мВ.
• Температура: кристалла (T_J) от -65 до + 175 ^oС; хранения (T_stg) -65 до + 175 ^oС;
• Время обратного восстановления (max): 0,004 мкс;
• Ёмкость Сд, 4 пФ;
• Вид корпуса — DO-35.

Для ёмкостной нагрузки величина тока должна быть на 20% меньше от предельных значений.

Стоит обратить ваше внимание на то, что характеристики этого диода у разных производителей могут немного отличается. Даже в техописании (datasheet), несмотря на то, что маркировка устройств одинаковая, информация о параметрах разнится, а отдельные свойства изделий вообще не указываются. Это связанно с особенностями производства и стремлением компаний улучшить качество своей продукции, а также снизить затраты и угодить потребителю.

При этом современный рынок диктует дополнительные правила, например к экономии и экологии. Поэтому большинство современных кремниевых диодов, в том числе рассматриваемый, не имеет вредных веществ и соответствует европейскому стандарту RoHS, не содержит сплавов свинца.

Электрические характеристики

Если судить по предельным значениям параметров, то можно отметить высокую стойкость рассматриваемого диода к работе при низких и высоких температурах окружающей среды, некоторые из производителей указывают диапазон от – 65 до + 200 ^oС. Не многие, даже современные устройства, могут похвастаться возможностью функционирования в таких условиях. Несмотря на это, желательно придерживаться номинальных величин. В таблице ниже представлены электрические характеристики устройства из datasheet компании Vishay, измеренные в лабораторных условиях.

Если внимательно посмотреть в даташит, то можно обнаружить, что зарубежные производители не указывают в них граничную частоту эксплуатации диодов. Но если судить по обратному времени восстановления (t_rr), например в 4 нс, в то она не превышает 25 МГц. На практике он может работать при значениях чуть более 100 МГц.

Аналоги

Подобрать аналог диоду 1N4148 не сложно. В настоящее время таковыми считаются: 1N4150, 1N4454, 1N456A, 1N483, 1N914, 1N914A, 1N914B, MMSD4148, USM14, 1SS387, 1SS380. Похожими по функционалу являются: 1N6640, 1SS133, BAS34, BAS34, BAW27, CLL914, DL4148, FDLL4148, LL4148, LS4148, MMSD914, MMSD914, PMLL4148, 1SS355, MCL4148.

У 1N4148 имеется даже отечественный аналог, с идентичными параметрами — КД522Б. К ним также можно отнести и КД521А.

Производители

Цена 1N4148 невысокая, в российских магазинах его возможно купить всего за 1 рубль. Производством занимаются многие компании, наиболее известные из них: Vishay, NXP Semiconductors, ON Semiconductors. Менее знакомые широкому потребителю, но встречающиеся на прилавках радиотоваров: Yangzhou yangjie electronic, MIC Group Rectifiers, Diotec Semiconductor, Kingtronics International, Comchip Technology. Скачать их datasheet можно, если кликнуть по ссылке с названием.

Скачать datasheet на 1n4148, в котором характеристики представлены на русском языке можно по ссылке.

отзывы, фото и характеристики на Aredi.ru

На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.

Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:

1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.

2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.

3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.

4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.

Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.

Избежать некачественного товара можно путем тщательного отбора продавцов, т.е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.

1.​​Ищите по ключевым словам, уточняйте по каталогу слева

Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти – Запчасти для легковых авто – Освещение- Фары передние фары). После, из предъявленного списка нужно выбрать нужный лот.

2. Сократите запрос

Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.

3. Используйте аналогичные сочетания слов и синонимы

Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.

4. Не допускайте ошибок в названиях, используйте​​всегда​​оригинальное наименование​​продукта

Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».

5. Сокращения и аббревиатуры пишите по-английски

Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская. Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском – «ступица BMW e65».

6. Мало результатов? Ищите не только в названии объявления, но и в описании!

Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” – система выдаст намного больше результатов!

7. Смело ищите на польском, если знаете название нужной вещи на этом языке

Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.

1N4148 Технические характеристики диода, эквиваленты и разводка контактов

В этой статье обсуждаются технические характеристики диода 1N4148, эквиваленты замены и разводка выводов. Это высокочастотный, кремниевый, импульсный и маломощный электронный компонент. Одно из самых распространенных устройств в этом классе. Свою популярность он получил благодаря хорошим техническим параметрам при достаточно низкой стоимости. Постепенно заменил морально устаревший 1Н914, имевший более высокие токи утечки. Изготавливается по эпитаксиально-планарной технологии.

Содержание

1. Цоколёвка
2. Характеристики диода 1N4148
3. Электрические характеристики
4. Аналоги
5. Производители

Цоколёвка

Внешне14, маркировка зенера у них другая 1n4. Иногда новички путают их. Однако если внимательно присмотреться к изделию, то можно увидеть на нем буквенно-цифровое обозначение вроде «41 48». Этим они отличаются от стабилизирующих диодов, у которых обычно напряжение стабилизации указано на упаковке. Например: «5,0 В», «9.2 В” и т. д.

Это устройство чаще всего доступно в стеклометаллическом корпусе DO-35. Катодный провод отмечен темной полосой. Вес продукта не превышает 0,13 г. На рисунке ниже показаны внешний вид, размеры и распиновка 1N4148.

1N4148 также встречается в корпусах для поверхностного монтажа SMD 1N4148W (SOD-123), 1N4148WS (SOD-323), 1N4148WT (SOD-523). Такие продукты обычно имеют маркировку «T4».

Характеристики диода 1N4148

• Максимальное обратное напряжение (В _РМ ) до 100 В; импульсное напряжение (В _РРМ ) до 75 В; Среднеквадратичное значение до 75 В.
• Максимальное напряжение блокировки постоянного тока (В _DC ) до 53 В.
• Максимальный прямой ток: выпрямленный (I _или ) до 150 мА; импульсный 10 мкс (I _FSM ) до 500 мА;
• Рассеиваемая мощность (P _D ) до 500 мВ.
• Температура: кристалл (T _J ) от -65 до + 175 oC; хранение (T _stg ) от -65 до + 175 oC;
• Время восстановления (макс.): 0,004 мкс;
• Емкость Cd, 4 пФ;
• Тип корпуса ДО-35.

Для емкостных нагрузок значение тока должно быть на 20 % меньше предельных значений.

Стоит обратить внимание на то, что характеристики этого диода могут незначительно отличаться от производителя к производителю. Даже в даташите, несмотря на то, что маркировка устройств одинакова, информация о параметрах разная, а некоторые свойства изделий вообще не указаны. Это связано с особенностями производства и стремлением компаний повысить качество своей продукции, а также снизить себестоимость и угодить потребителю.

Однако современный рынок диктует дополнительные правила, такие как экономия и экология. Поэтому большинство современных кремниевых диодов, в том числе и рассматриваемый, не содержат вредных веществ и соответствуют европейскому стандарту RoHS, не содержат сплавов свинца.

Электрические характеристики

Если судить по предельным значениям параметров, то можно отметить высокую стойкость диода к работе при низких и высоких температурах окружающей среды, некоторые производители указывают диапазон от – 65 до + 200 оС. Не многие даже современные устройства могут похвастаться возможностью функционирования в таких условиях. Несмотря на это, рекомендуется придерживаться номинальных значений. В таблице ниже показаны электрические характеристики устройства из технического паспорта Vishay, измеренные в лабораторных условиях.

Если внимательно присмотреться, то обнаружится, что зарубежные производители не указывают предельную частоту диодов. Но если судить по времени обратного восстановления (t _rr ), например, в 4 нс, то оно не превышает 25 МГц. На практике он может работать при значениях чуть более 100 МГц.

Напряжение пробоя (VBR) для диода 1N4148 = 100В.

Аналоги

Аналоги диода 1N4148 можно найти из следующих компонентов:

• 1N4150, 1N4454;
• 1Н456А, 1Н483;
• 1Н914, 1Н914А;
• 1Н914Б, ММСД4148;
• УСМ14, 1СС387, 1СС380.

Аналогичны по функциональности:

• 1N6640, 1SS133;
• БАС34, БАС34;
• BAW27, CLL914;
• ДЛ4148, ФДЛЛ4148;
• ЛЛ4148, ЛС4148;
• ММСД914, ММСД914;
• ПМЛЛ4148, 1СС355, МКЛ4148.

У 1Н4148 есть даже российский аналог с идентичными параметрами – КД522Б. Сюда же можно отнести KD521A.

Производители

Производством занимаются многие компании, самые известные из них: Vishay, NXP Semiconductors, ON Semiconductors. Менее привычные широкому потребителю, но встречающиеся на прилавках радиоаппаратуры: Yangzhou yangjie electronic, MIC Group Rectifiers, Diotec Semiconductor, Kingtronics International, Comchip Technology. Вы можете скачать техпаспорт, перейдя в этот раздел.

Германиевые диоды | Детали | Hackaday.io

В погоне за аутентичностью заказывают, исследуют и используют германиевые диоды.

У меня уже есть несколько 1N60 от китайского продавца на eBay, просто в тех случаях, когда мне нужно было сделать более точное обнаружение сигнала (и перейти от Шоттки)

Их напряжения прямого падения (в мВ): 284, 281, 283 , 281, 279, 280, 278, 282, 279, 280, 281. … довольно хорошо.

Как насчет обратной утечки? Напряжения измеряются на резисторе 10 кОм, когда на диод и резистор подается напряжение 9,82 В: 100 мкВ/10 кОм = 10 нА (мой цифровой мультиметр не может разрешать больше, и показания быстро уменьшаются)

---

Но “внешний вид” 1N60 делает его слишком близким к вульгарному 1N4148… Зачем делать специальную схему, если она не выглядит особенной? Так что я купил себе немного Д9Б (произносится Д9Б, потому что это русский), и их большая стеклянная упаковка позволяет вам увидеть пружинящую точечную структуру. Удивительно 🙂

Я измерил следующие напряжения прямого падения (в мВ): 278 286 271 288 255 264… Оно менее последовательное, более рассеянное, я должен ожидать от 0,2 до 0,3 В падения (это зависит конечно от тока).

Как насчет обратной утечки? На резисторе 10K я прочитал (в мВ): 23, 30, 28, 53, 34, 50, 29, 24, 36, 34… Так что я должен ожидать утечки до 0,5 мкА (при 9 В).

Это на 2 порядка больше утечки, чем у 1N60, но все же намного меньше, чем у германиевого транзистора…

---

Но подождите, поиски на этом не заканчиваются. В Интернете существует небольшая (денежная) грань между причудливым и жутким. У меня есть несколько диодов OA7, выглядящих безумно, и неопытный глаз не поймет, что это за штука с двумя ногами. Это старинный конденсатор? “Отлично 😉

Я получил 10 штук OA7 (пока). Разве они не выглядят мило? Как будто они спят в очень широкой кровати…

Я измерил характеристики всей партии:

n°	drop (mV)	Leakage (µA)
1	242	1.6
2	245	1.31
3	236	2.09
4	234	1.61
5	237	1.60
6	240	1. 63
7	243	1.30
8	238	1.16
9	244	1.34
10	232	2.27

The drop is lower than the others. Это уравновешивается более высокой утечкой, в 5 раз превышающей D9.Б. Это еще, наверное, лучший диод обнаружения.

Я когда-то находил диоды Philips со сверхнизким прямым падением напряжения для целей обнаружения аналоговых сигналов, но они слишком современные 😉

---

Я также нашел в своем архиве 40 крошечных диодов в виде бусинок. Они красивы и довольно уникальны, поэтому их тоже можно использовать, несмотря на то, что они основаны на кремнии 😉

---

Должны прибыть дополнительные диоды (D311, больше OA7, возможно, OA9), и они также будут протестированы, но есть что-то еще я должен сделать!

Я купил первые партии германиевых транзисторов, потому что хотел(а) использовать их в качестве двойных диодов. .. Будет меньше проводки, когда я хочу сбросить 2 триггера одним и тем же сигналом. Итак, давайте посмотрим, работает ли это.

I got some МП13Б (MP13B) :

n°	Vf1 (mV)	Vf2 (mV)
1	186	196
2	202	189
3	194	201
4	206	196
5	203	192
6	203	191
7	202	190

(порядок коллектор/эмиттер меня не интересовал, но можно угадать, что больше на 10мВ)

и МП26А (МП26А):

6 n°	Vf1 (mV)	Vf2 (mV)
1	180	170
2	193	180
3	194	185
4	187	177
5	185	174
6	190	179
7	189	177

Значения довольно стабильны и даже ниже, чем у указанных выше диодов!

Теперь нужно посмотреть, не вызовут ли утечки и эффект транзистора хаос в цепях.
