Характеристики светодиода LED SMD 3528, параметры

Ярким представителем первого поколения сверхярких светодиодов является модель SMD 3528. На его базе изготавливались первые светодиодные ленты. Впервые на основе этого корпуса были реализованы диоды с тремя кристаллами, трехцветные RGB, имеющие красный, синий и зеленые цвета. RGB вариант визуально легко отличить от обычного одноцветного, у трехцветного четко видно три секции под силиконовым компаундом и на нем нет желтоватого люминофора, который преобразует синий цвет в белый. Следующей моделью в линейке эволюции технологий стал светодиод SMD 5050, основанный на 3 кристаллах 3528.

Содержание

  • 1. Основные характеристики СМД 3528
  • 2. Подробные параметры

Основные характеристики СМД 3528

Параметры приведены для светодиода цветовой температурой 6000К-7000К

Параметр
Световой поток 5 Люмен
Мощность 0,1 Вт
Рабочая температура, градусов -40 до + 85
Номинальный ток, мА 25
Напряжение питания, Вольт
2. 8 – 3,2
Длина и ширина, мм 3,5 x 2,8
Угол свечения, градусов 120

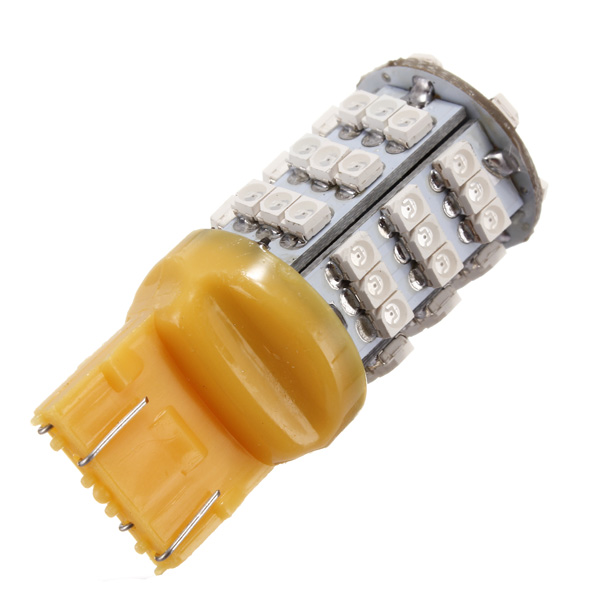

Если вы видите, какое либо светодиодное изделие на светодиодах SMD 3528, предполагающее большой световой поток, то оно обладает явно низкими техническими характеристиками, и вам следует найти такое же изделия на более современных диодах, например SMD 5630 или SMD 5730.

Светодиодная лента на СМД 3528

На начало 2015 года, большое количество производителей стали выпускать мощные светодиоды на базе широко известных корпусов. В светодиодной лампе на 10 Ватт мне попадались LED диоды с корпусом 3528 или SMD 2835, мощность которых составляла 1 Вт. Модернизированный вариант внешне не отличить от старого, он отличается наличием нового кристалла, с яркостью до 148 Люмен на Ватт. Изделия с модернизированными вариантами относятся к более высокой ценовой категории и в бюджетных светодиодных лампах для дома их не встретить.

В светодиодных лентах 3528 тоже установлены стандартные на повышенной мощности.

Подробные параметры

Светодиоды 3528 и 2835 отличия и технические характеристики

Популярные светодиоды 2835 и 3528 – это искусственные полупроводниковые источники света разных поколений. Первой появилась модель SMD 3528. Её основным назначением было использование этих светодиодов в лентах, предназначенных для вспомогательной подсветки в помещениях или на улице. Характеристик светодиода SMD 3528 было недостаточно для использования его в качестве основного освещения:

  • световой поток составлял не более 6 – 8Лм с каждого диода;
  • угол рассеивания света по уровню 0,5 от максимального потока не превышал 70°;
  • невысока была и энергоэффективность – не выше 40Лм/Вт.

Новые светодиоды форм-фактора SMD 2835 получили значительно более высокие характеристики:

  • световой поток – 14 – 25Лм при потребляемой мощности 0,2Вт;
  • повышенная цветопередача до 75 – 85 против 60 – 70;
  • повышенная яркость от 8,4 до 9,1кд, против 3кд;
  • энергоэффективность увеличилась с 70 – 100 до 70 – 125Лм/Вт и т. п.

Таким образом технические характеристики светодиодов SMD 2835 повысились от 50 до 300% и более.

Примером использования сверхъярких светодиодов форм-факторов SMD 2835 и SMD 5050 является пятиканальная RGB и MIX-лента, с которой познакомиться можно на нашем сайте.

Главной причиной такого высокого скачка характеристик стало то, что SMD 2835 это светодиод, полученный по технологии COB Led. Это значит, что:

  • использован полупроводниковый кристалл значительно больших размеров;
  • кристалл установлен на специальную теплопроводящую подложку, а не на дно пластикового корпуса;
  • на кристалл нанесен люминофор меньшей толщины;
  • уменьшена высота корпуса, значит увеличилась теплоотдача и срок службы;
  • увеличена в 2,5 – 3 раза площадь переизлучающего люминофора;
  • использован щадящий режим работы кристалла – рабочий ток ниже номинального, а это продлит срок службы светодиода SMD 2835;
  • увеличена площадь контактных площадок для пассивного охлаждения кристалла.

Последние годы развития светодиодной техники основного освещения показали, что светодиоды 2835 в отличие от 3528 это по основным параметрам самые лучшие в группе сверхъярких приборов небольшого размера. Они значительно превзошли также классические SMD 5050 (5060).

Подробные технические характеристики LED SMD 3528

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия.

Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой.

Технические характеристики SMD 3528 рассмотрим на примере белого светодиода.
Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:
  • прямой ток (IF) – 30 мА;
  • прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
  • мощность, рассеиваемая корпусом (PD) – 100 мВт;
  • обратное напряжение (UR) – 5В;
  • диапазон рабочих температур (TOPR) – (-40/+65)°C;
  • температура пайки, не более трёх секунд (TSLD) – 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания – 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока.

Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения.

Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

Наглядным примером качественных SMD 3528 является продукция компании Cree. Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

  1. Применять низкотемпературные сплавы.
  2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
  3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
  4. Допускается кратковременный нагрев светодиода до 300°C.
  5. Пайка оплавлением может быть произведена не более двух раз.

Технические характеристики SMD 3528 Datasheet на русском

Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.

На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего. Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.

Основные характеристики LED СМД 3528


Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.

Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)

Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки». Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)

Характеристики белых СМД 3528


Характеристики диода SMD 3528 холодный — белый (6000-7000К)Значения
Световой поток, Лм4.5-5.0
Рассеиваемая мощность PD, mW100
Рабочая температура, Topr °C— 40/+85
Прямое напряжение, B2.8-3.2
Максимальный рабочий ток, мА25

Характеристики диода SMD 3528 теплый — белый (2800-3200К)Значения
Световой поток, Лм4. 5-5.0
Рассеиваемая мощность PD, mW100
Рабочая температура, Topr °C— 40/+85
Прямое напряжение, B2.8-3.2
Максимальный рабочий ток, мА25



Оптико-электронные данные белых диодов


ЦветТок, мАЯркость,Iv,мКдПрямое напряжение, ВСветовой поток, ЛмУгол половинной яркости, градОбратный ток, мА
MinTyp.MinTyp.MinTyp.120Max
Холодный белый (6000-7000К)20160019002,83,24,55,010
Теплый белый (2800-3200К)20160019002,83,24,55,010



Графики и зависимости рассматриваемых ранее белых LED SMD


Холодный белый SMD 3528

Характеристики SMD 3528 холодного-белого свечения

Теплый белый SMD 3528

Графики характеристики теплого-белого SMD 3528

Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно. Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.

Габаритные размеры SMD 3528


Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.

Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять. )

Ну и на последок некоторые предостережения при работе с любыми SMD диодами.

Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!

Подавляющее большинство диодов покрывают силиконовым компаундом. Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:

  • Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
  • Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
  • Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.

Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).

Видео на тему монтажа светодиодов SMD


SMD 3528 LED светодиоды - характеристики, разновидности *

SMD 3528 светодиоды своим цифровым обозначением говорят не о характеристиках, а лишь о своем размере. Характеристики светодиодов могут изменятся по разным причинам. Однако чаще всего зависят от цвета излучения светодиода

Размеры светодиодов 3528 в миллиметрах или 1210 в сотых дюйма

Аббревиатура SMD расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. SMD светодиоды не имеют монтажных ножек, как индикаторные светодиоды. Контакты светодиода припаиваются напрямую к контактным площадкам платы. Обычно с помощью паяльного фена. Безусловно, цифры 2835 означают размер светодиодов. То есть ширина – 2,8 мм, длина – 3,5 мм. А также данные светодиоды иногда обозначают как 1210. Данное обозначение говорит о размере светодиодов в сотых дюйма. То есть светодиод имеет размер 0,12×0,10 дюйма.

Размеры светодиода 3528

Светодиоды 3528 обычно имеют в своем устройстве всего один кристалл. То есть данные светодиоды не являются светодиодной сборкой из нескольких светодиодов залитых люминофором. Потому их характеристики чаще всего не имеют сильного разброса значений. Как например, светодиоды 2835. Однако светодиоды 3528 имеющие разный цвет излучения имеют и разные характеристики. К примеру, ниже в таблице представлены характеристики двух разновидностей светодиодов одинакового размера 3528. Более того, имеющих одного и того же производителя. А именно — компанию Everlight Europe. Но они имеют разные цвета излучения, а значит и разные характеристики.

Электрические характеристики светодиодов 3528

Светодиоды smd 3528 — напряжение, ток, мощность

Таблица — параметры светодиода 67-21-UR0200L-AM

Таблица — параметры светодиода 67-11-C70100H-AM

Из таблиц видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 3528. То есть светодиоды могут иметь разное прямое падение напряжения при разном цвете свечения. Например, осветительные smd светодиоды 3528 обычно выпускаются на прямое  напряжение 3 вольта. Однако существуют светодиоды 3528 разных цветов на прямое напряжение от 2 до 3,2 вольт. Номинальный прямой ток светодиодов 3528 обычно 20 миллиампер. Вне зависимости от цвета. Светодиоды типоразмера 3528 являются маломощными светодиодами. Мощность их обычно составляет 0.06 ватта.

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Стоит отметить что SMD типоразмера 3528 могут также иметь другое устройство и характеристики. К примеру, они могут состоять из нескольких кристаллов. Светодиоды 3528 RGB типа (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов одновременно, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении и питании определенной силой тока. К примеру, вот такой 4-пиновый индикаторный светодиод 3528. У него три минусовых контакта — катода, отдельно для каждого кристалла. А также один общий плюсовой вывод – анод.

SMD Светодиод-3528 RGB обычно имеет характеристики

Общий анод

Цвет: красный/зеленый/синий

Сила света: 120-150/200-300/70-95 мкд

Длина волны: 620-625/520-525/460-470 нм

Прямое падение напряжения: 2,0-2,6/3,0-3,4/3,2-3,4 в

Прямой ток: I (мА): 20 мА

4-контактные светодиоды 3528 с двумя (справа) и тремя (слева) кристаллами

Светодиоды 3528 могут состоять из двух кристаллов и светиться двумя разными цветами поочередно. При этом они имеют четыре контакта. Два катода (-) и два анода (+). Или же три контакта. Два анода и один общий катод.

Как видно из вышерасположенных таблиц, два одинаковых по размеру светодиода Everlight Europe изготовлены на разные ток и напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов  показано в расположенных ниже  графиках.

Вольт-амперная характеристика светодиода 67-21-ur0200l-AM

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов. В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок. Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Светодиоды smd 3528 — cветовые характеристики

SMD 3528 светодиоды — световая температура, световой поток, энергоэффективность

Естественно, светодиоды smd 3528 могут различаться не только по электрическим, но и по световым характеристикам. Осветительные светодиоды размера 3528 выпускаются с различной цветовой температурой. Несомненно, обычно их диапазон составляет от 2700 K до 6500 Кельвинов. Светодиоды с разной цветовой температурой имеют различный индекс цветопередачи, световой поток и энергоэффективность. То есть SMD 3528 могут быть не только белыми-осветительными, но и самых разных цветов. Как правило, они имеют красный, желтый, синий, зеленый цвета свечения. Угол рассеивания света (угол свечения) у типоразмера 3528 чаще всего 120°. Светдиоды 3528 могут иметь различное покрытие кристаллов. Это может быть прозрачное покрытие, желтый люминофор или линзы различной формы. К примеру, вот такой сферической. От применяемого типа покрытия также происходит изменение световых характеристик светодиода. Например, изменяется угол свечения светодиода.

Таблица — световые характеристики светодиодов SMD 3528 разного цвета

Важно учитывать при покупке светодиодов 3528 их отличие от светодиодов 2835

Не стоит путать светодиоды 3528 со светодиодами 2835. Без сомнения, это два разных вида светодиодов. Применяются в разных световых приборах и не заменяют друг друга.

При покупке стоит учитывать, что светодиоды 3528 могут иметь самые разные характеристики. Как следствие, нужно выбирать ту разновидность светодиода, которая максимально подходит характеристиками под ваши цели.

Подсветка приборной панели Ford Focus переделанная на светодиоды smd 3528

Маломощные светодиоды 3528 обычно не продаются поштучно. По сути, в продаже встречаются партии от 50 штук. Чаще от 100 штук. Крепятся светодиоды на ленту, которая сворачивается в катушку и помещается в упаковочный пакет. Посмотреть актуальную на данный момент цену или приобрести светодиоды 3528 разного цвета, а в том числе и белые осветительные, можно перейдя по ссылке.

Похожие товары в разделе Светодиоды SMD

Светодиоды 3528 видео

Следующие статьи могут быть полезны для Вас

Светодиоды. Что это такое?

Цветовая температура ламп освещения

Светодиодные лампы

Ваш Удобный дом

Светодиод 3528 SMD – технические характеристики

Автор Юлия На чтение 7 мин. Просмотров 286 Опубликовано Обновлено

В современных системах освещения все больше используется светодиодов. Они постепенно вытесняют во многих отраслях промышленности иные типы светильников. Одним из примеров служит популярная разновидность 3528 SMD. Среди потребителей данный тип завоевал множество позитивных отзывов.

Особенности СМД-технологии

3528 SMD led используются для монтажа на печатных платах. Аббревиатура СМД вышла из английского сочетания «surface mount device», что расшифровывается, как элемент монтажа на поверхности. Такие светодиоды являются электронными деталями, монтируемыми по особой технологии. Под данный тип могут попадать и другие компоненты схемы, что делает систему универсальной.

Светодиодная лента на SMD led 3528

Применяемая технология сборки иногда называется surface mount technology или SMT. За счет внедрения ее создается большая плотность миниатюрных элементов и снижение количества внешних выводов либо контактов. 3528 smd led имеют значительно меньший вес и габариты в отличие от традиционных компонентов печатной платы.

Свое доминирующее положение они заслужили благодаря множеству плюсов:

  • отсутствие отверстий на печатной плате обеспечивает ее компактность;
  • в наличие имеется большой спектр цветов, который достался в наследство от классических корпусных элементов;
  • длительный срок эксплуатации, способный достигать 100 тыс. часов при правильной эксплуатации;
  • экономическая выгода от внедрения деталей;
  • безопасные условия эксплуатации, так как в процессе работы используется низкое рабочее напряжение;
  • высокие прочностные характеристики материалов позволяют не беспокоиться о каких-либо механических поломках.

ВИДЕО: Светодиодная лента на SMD 3528

Параметры изделия

SMD 3528 технические характеристики имеет следующие:

  • допустимое напряжение колеблется в пределах 1,9 – 3,2 В;
  • сила тока, подводимая напрямую – до 20 мА;
  • получаемая в результате сила света будет в пределах 30-1200 мкд.

Внутри используются редкие химические элементы для излучающего кристалла: Нитроген, Алюминий, Мышьяк, Галий, Индий, Фосфор. За счет активации легирующих химических добавок удается обеспечить разнообразные светящиеся оттенки, включающие такие цвета, как синий, зеленый, белый, желтый, красный и тепло-белый.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

Размеры и конструкция элемента

В отличие от пятимиллиметровых аналогов КПД модели 3528 способен достигать при определенных условиях 85%.

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

  • широкий диапазон рабочих температур от -40°С до +85°С;
  • незначительное тепловыделение;
  • большой запас прочности;
  • способность работать при низком входном напряжении;
  • минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

  • светодиодная лампа-светильник;
  • индикаторы на приборных панелях;
  • независимые автолампы;
  • дорожные знаки;
  • элементы наружной и внутренней рекламы;
  • вывески или баннеры;
  • для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя.

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Сравнительный анализ

Модель 2835 выпущена позже, чем 3528, поэтому во многом лишена определенных недостатков. Внутри нее имеется больший кристалл, что позволяет повысить световой поток и светоотдачу. Также расширены контактные площади, отвечающие за отвод тепла. Используется материал с увеличенной теплопроводностью, а высота понижена. Такое конструкционное отличие делает новые модели более долговечными.

У 3528 на центральную часть нанесено покрытие из люминофора. Для 2835 площадь практически всей поверхности оснащена таким слоем. Этот повышает повысить излучение.

Добиться качественного белого цвета бывает весьма проблематично. Нередко используют кристаллы с синим свечением, а затем покрывают их люминофором. В результате удается получить либо теплый, либо холодный оттенок.

При подключении применяется обычная связка светодиод-токоограничитель. Схема действует абсолютно для всех конструкций с монокристаллами. Однако, она не работает в 5050, так как там используется три кристалла в каждой матрице.

Ленты подключаются к стандартной сети 220В посредством драйверов на 12/24 ватта. Предельная длина одной полосы – не более 5 метров. При недостатке между собой полосы соединяют параллельно (см. рис)

Не стоит проводить подключение без резисторов. Если в наличии имеется он лишь один, то применяют последовательный тип подключения. Также нельзя в цепи использовать диоды с отличающимися нагрузочными характеристиками.

Как отличить оригинал от подделки

Даже с учетом того, что SMD 3528 выпускаю большинство производителей, в том числе такие гиганты, как Philips и Samsung, на рынке огромное количество безымянных подделок и так называемых реплик. Сэкономить на производстве можно разными способами – уменьшить чип, изменить материал основания и т.д. Но все они будут менее мощными и яркими, в отличие от оригинальных устройств и прослужат в разы меньше.

Итак, как не «нарваться» на подделку:

  1. Внимательно смотрите на основание – у «левых» изделий оно в основном изготовлено из алюминия, тогда как оригиналы всегда имеют медное основание. Дело в том, что медь проводит тепло хуже, чем алюминий, поэтому светодиоды практически не нагреваются. Кроме того, медь тяжелее алюминия в 3,7 раза, соответственно, и изделие с такой основой будет тяжелее.

Определить, что легче по одному экземпляру невозможно, разница там минимальна. Желательно сравнивать сразу несколько.

  1. Количество часов наработки до момента старения кристалла. В соответствии со стандартом LM80 этот период соответствуют снижению светового потока не менее, чем на 80%. Именно такое соотношение и должно быть указано на упаковке, а не просто энное количество часов, которые в состоянии проработать элемент.
  2. Стоимость. Некоторые производители даже на подделки ставят цену как на оригинал, но это скорее исключение, чем правило. Основная задача изготовления т.н. реплик и низкосортных товаров – быстрый сбыт. Поэтому и стоимость у них всегда ниже.

ВИДЕО: Как подключить 20 метров светодиодной ленты

3528 светодиод (SMD LED): параметры, характеристики, подключение диода

На рынке уже большое количество современных диодов, но 3528 светодиод не утратил своей популярности. Держать позиции ему помогают характеристики эффективности и доступность. Это наиболее экономичный вариант для совершенствования дизайна помещения.

Особенности и область применения

Световые диоды 3528 SMD имеют кристаллы InGaN или AlGaInP. Такой тип предназначен для поверхностной установки. Форма чипа прямоугольная с размерами, соответствующими аббревиатуре 3528, то есть длиной 3,5 мм, шириной 2,8 мм, а толщина 1,4 мм.

Соединяющие контакты находятся на меньших сторонах. Поверхность вскрыта люминофором. Внутри располагается один либо три кристаллика. Когда проводится ток, то именно эти кристаллы и обеспечивают свечение. При наличии одного кристалла, светодиодная лента SMD 3528 называется монохромной.

При этом излучение проходит только в одном тоне.

От тона диода зависит освещенность, измеряемая люменами: белый тон – 3,2–5,5 Лм, синий – 0,6–0,85 Лм, красный и желтый – от 1,2–1,6 Лм, зеленый – 2,8–3,5 Лм.

Читайте также: Как правильно подключить RGB ленту: пошаговая инструкция.

Катодный выход находится на стороне среза. Это надо знать, когда проводится диагностика чипа мультиметром. При этом красный отвод замыкает анод, черный катод. При этом происходит загорание кристалла, а на табло отображается единица.

Рассеивающий угол составляет 130 градусов. Яркий свет поступает по центру. Поэтому такие световые диоды чаще применяют для освещения конкретного объекта. Если требуется более рассеивающий поток света, то в осветительный прибор устанавливается дополнительно рассеивающая линза.

Особенностью выступает и наличие диодов на погонном метре. От количества зависит способ размещения. Одна лента может размещать 60, 120, 180, 240 световых диодов.

Лента 3528 имеет свои положительные стороны использования:

  • Лента применяется в разных помещениях, главное, чтобы был доступ воздуха, температура не превышала 60 градусов.
  • Различные цвета и яркость.
  • Размеры позволяют производить крепление в труднодоступных местах.
  • Легкость установки, вне зависимости от расположенности плоскости.
  • Низкая рабочая температура.
  • Гибкость позволяет делать разные формы.
  • Лента может разрезаться на полосы любой длины, при этом каждая из них сохраняет свои рабочие способности.
  • Эксплуатационный срок до 50000 часов.
  • Безопасное напряжение для человека.

Недостатком выступает факт применения блока питания, что приводит к дополнительным покупкам.

Область применения:

  • общие системы освещения;
  • подвесная потолочная конструкция;
  • подсветка рабочих, декоративных зон;
  • рекламные щиты, витрины в магазинах;
  • автомобильная подсветка, установка в фары;
  • дорожные знаки и пр.

Основные параметры и характеристики

К основным параметрам, которые не зависят от цвета кристалла, относятся:

  • напряжение – 5 В;
  • ток – 20 мА;
  • рабочая температура – -40 – +85 градусов.

Общие характеристики 3528 SMD LED представлены в таблице:

Светодиод 3528 характеристики белых оттенков свечения:


Способы отличить от подделок

Чтобы отличить качественный товар от подделки, надо знать некоторые нюансы:

  1. Какое количество диодов в бобине, сколько общее число люменов выдает вся лента.
  2. Индекс цветопередачи не меньше 80. Отличный показатель – 90.
  3. Китайская подделка выделяется средними показателями: рабочая температура 120 градусов это предел, срок эксплуатации не указан, надежность неизвестна.
  4. Низкая цена.

Подключение

Не постоянно надо подключать ленту или модуль. Можно применить модуль, собранный самостоятельно.

Чтобы рассчитать наибольшее количество диодов в цепи применяется формула:

напряжение источника питания (вольтаж) / падение напряжения в диоде (вольтаж)

Также стоит выбрать резистор. Сопротивление определяется так:

Р = (напряжение блока – напряжение светодиода*N)/I, где:

N – количество 3528 СМД ЛЕД.

I – ток в 20 мА.

Читайте также: Основные способы определения полярности у светодиода.

Процесс пайки

Для продолжительности работы светодиода нужна хорошая пайка. Несоблюдение правил при пайке вызовет негативное воздействие на диод, он выйдет из строя.

Во время пайки светодиода и монтажных работ должны выполняться правила:

  • Работу проводить сплавами низких температур.
  • Исключено брать светодиод пальцами, он удерживается с боковых сторон пинцетом, зажимом.
  • Температура паяльника не более 260 градусов.
  • Продолжительность пайки 3–10 секунд.
  • Пайка производится один раз.

Читайте также: Описание и правильная работа с адресной светодиодной лентой.

Рекомендуем видео по теме:

Важные советы при монтаже

При установке светодиода учитываются советы:

  • При сборе источника своими руками надо выйти на реальный ток в пределах 95 процентов от отмеченных в тех характеристиках. При недогрузке светодиода увеличивается рабочий ресурс.
  • Светодиод при первом включении должен проверяться мультиметром. В подделке могут не совпадать стороны анода и катода.

Интересное видео по теме:

В заключение

Светодиод 3528 SMD LED работает от источника питания в 12, 24 В. Его применение поможет изменить дизайн, провести эффективное освещение. Перед покупкой надо убедиться в подлинности товара, иначе будет низкая яркость свечения и малый срок службы.

Интересные факты? Оставьте комментарий, поделитесь статьей в соцсетях.

Основные 4 соображения перед покупкой гибких светодиодных лент

Пример освещения Accent Cove со светодиодной лентой серии UltraBright Accent

90% клиентов сочли эту информацию полезной перед выбором светодиодных лент.

Использование гибких светодиодных лент в современном дизайне освещения стремительно растет во всем мире. Архитекторы и дизайнеры освещения все чаще внедряют светодиодные ленты в жилые, коммерческие и промышленные проекты.Это связано с повышением эффективности, цветовой гаммы, яркости и простоты монтажа. Теперь домовладелец может проектировать, как профессионал в области освещения, с полным комплектом освещения и часом или двумя.

На рынке существует множество вариантов светодиодных лент (также называемых светодиодными ленточными лампами или светодиодными ленточными лампами), и нет четкого стандарта для выбора светодиодных лент . Мы создали это руководство для обучения как экспертов, так и новичков.

Впервые знакомы со светодиодами?

Что такое светодиодные ленты и что они могут делать?

Светодиодная лента. Фотографии проекта, предоставленные заказчиком

Сравнительный лист светодиодной ленты

Каталог светодиодов Flexfire с множеством фото примеров

Важные примечания перед началом вашего проекта:

Шаг 1. Сначала получите четкое зрение!

Поскольку каждый проект уникален, универсального решения не существует.Для разных проектов требуются разные типы светодиодных лент. Ответьте на приведенные ниже вопросы в уме, прежде чем начинать какой-либо проект. Мы здесь, чтобы пройти через это вместе с вами.

Расположение

  • В каком месте вы находитесь? Жилой, коммерческий, торговый, открытый?
  • Что конкретно вы будете освещать?
  • Где он будет установлен? Под шкафами, досками, бухтами, карнизами и навесами, подсветкой, витринами, международной космической станцией?
  • Будет ли свет подвергаться воздействию элементов или жидкостей?
  • К какому материалу будет крепиться освещение?

Функции и эстетика

  • Какого внешнего вида вы хотите добиться?
  • Вы хотите акцентное освещение, рабочее освещение, периметральное освещение, непрямое освещение, основное освещение, специальное освещение и т. Д.
  • Какие материалы или предметы я использую для освещения или использования лент?
  • Нужен ли мне High CRI для качественной цветопередачи? (См. Объяснение ниже)
  • Вы хотите, чтобы фары излучали только белый свет? Один цвет, например красный, зеленый или синий? Есть возможность менять цвета с помощью пульта дистанционного управления? Или есть возможность изменить белый цвет с теплого на холодный белый с помощью пульта дистанционного управления?
  • Есть ли поблизости другие огни, и если да, то какого они цвета?
  • Хотите приглушить свет или управлять им с помощью пульта дистанционного управления или настенного выключателя?

Эмоции

  • Каких нефизических результатов вы хотите достичь?
  • Вы хотите создать спокойную, соблазнительную, энергичную, обнадеживающую, безопасную, расслабленную, смелую или веселую среду?
  • Что вы хотите, чтобы ваши гости и клиенты думали или говорили, когда они входят в ваше пространство?

Готовы? Пойдем!

- 4 основных момента, которые вам нужно знать, прежде чем выбирать или сравнивать светодиодные ленточные светильники -

1. Сравните люмен, CCT и CRI (индекс цветопередачи)

1,1 Люмен (яркость)

Люмен - это мера яркости, воспринимаемой человеческим глазом. Из-за ламп накаливания мы все привыкли использовать Вт для измерения яркости света. Сегодня мы используем люмен. Люмен - самая важная переменная при выборе светодиодной ленты, на которую вам нужно смотреть. Сравнивая световой поток от полосы к полосе, обратите внимание, что есть разные способы сказать одно и то же.

Вам следует задать следующие вопросы: «Люмен на что? На фут, метр или катушку? Какая длина - это катушка ? »

Различные проекты требуют определенной яркости для достижения желаемого вида. Наш совет - всегда светитесь ярче, чем нужно, и добавляйте диммер. Использование светодиодов ниже их полной мощности и яркости также может увеличить срок службы.

Ниже приводится общее руководство. Мы всегда готовы помочь разработать ваш проект вместе с вами.

Краткое руководство по проекту

Акцентное освещение и освещение настроения - от 100 до 350 люмен на фут

Освещение под шкафом - от 175 до 525 люмен на фут

Рабочее освещение с малым расстоянием от источника света - от 280 до 437 люмен на фут

Рабочее освещение с большим расстоянием от источника света - от 344 до 687 люмен на фут

Непрямое освещение в спальне / отеле / ​​автомобиле / вестибюле - от 375 до 562 люмен на фут

Промышленное освещение / вывески / замена ламп - от 500 до 950 люмен на фут

Ниже приведена фотография, на которой показаны наши светодиодные ленты и световой поток, который они излучают

Важно: Будьте осторожны, если компания не указывает световой поток. Вы не будете знать, какой будет яркость, пока не купите их. Flexfire LEDs - это одни из самых ярких светодиодных лент в мире. Если качество важно для вас, всегда запрашивайте листы данных испытаний у любой компании, чтобы проверить их заявления о «световом потоке».

Использование Lumen в качестве единственного сравнения может быть непростым! Некоторые бренды переоценивают свои светодиоды, чтобы сделать их ярче. К сожалению, это заставит их быстрее выйти из строя и сгореть. Мы под питаем наши светодиодные чипы, чтобы они прослужили дольше номинального.

1,2 CCT - Цветовая температура

CCT (Коррелированная цветовая температура) означает цветовую температуру света, измеряемую в градусах Кельвина (K). Температурный рейтинг напрямую влияет на то, как будет выглядеть белый свет; он варьируется от холодного белого до теплого белого. Например, источник света с рейтингом 2000–3000 K рассматривается как то, что мы называем теплым белым светом. Теплый белый свет выглядит очень оранжевым и / или желтым. При увеличении градусов Кельвина цвет изменится с желтого на желтовато-белый, затем на белый, а затем на голубовато-белый (самый холодный белый цвет).Хотя разные температуры имеют разные названия, их не следует путать с реальными цветами, такими как красный, зеленый или фиолетовый. Цветовая температура зависит от белого света или, скорее, от цветовой температуры.

«Могу я заказать свет 6000k у Amazon и 6000k у вас, и они будут выглядеть одинаково?» Ответ вполне вероятен: нет . Не все CCT также созданы равными. Вы можете заметить, что некоторые источники света «холодного белого цвета» могут не выглядеть чисто белыми. Они могут придавать им зеленоватый, пурпурный или голубоватый оттенок? Это потому, что светодиоды были выбраны из предварительно отсортированной стопки (бункера), которая далека от истинно белого цвета.Важно спросить производителя светодиодных лент, как они БУДУТ свои светодиоды и каков процесс их выбора.

Какую цветовую температуру выбрать?

Вот пример той же кухни при освещении 3000k, 4200k и 6200k. Обратите внимание, как освещение все меняет! Эстетика, функция или эмоции помещения могут меняться в зависимости от используемой цветовой температуры. Выберите CCT, который подходит вам или соответствует местным нормам.

1.3 CRI - индекс цветопередачи

Артикул: Что такое CRI? Разъяснение CRI

Не можете отличить черные носки от темно-синего цвета в гардеробной? Может быть, у вашего текущего источника освещения очень низкий индекс цветопередачи!

Индекс цветопередачи (CRI) измеряет, насколько правильно цвета передаются под источником света по сравнению с естественным солнечным светом. Индекс измеряется по шкале от 0 до 100, где 100 - идеальная оценка точности цветопередачи, что означает, что цвета выглядят так, как они выглядели бы естественно при естественном дневном свете. Освещение с высоким индексом цветопередачи востребовано повсюду, но оно особенно ценно в нем. Итог: чем выше индекс цветопередачи, тем выше качество источника света. Этот рейтинг также является мерой в осветительной отрасли, помогающей различать естественность, различение оттенков и яркость. , предпочтение, точность наименования цветов и цветовая гармония.

95–100 CRI → Феноменальная цветопередача. Цвета выглядят так, как должны, тонкие тона выделяются и выделяются, оттенки кожи выглядят красиво, искусство оживает, брызги и краска демонстрируют истинную красоту полной насыщенности.Вы должны увидеть это, чтобы поверить! Наши серии Outline и Accent имеют индекс цветопередачи до 98!

90 - 95 CRI → Отличная цветопередача! Почти все цвета «всплывают» и легко различимы. Заметно хорошее освещение начинается с CRI 90.

80 - 90 CRI → Хорошая цветопередача, при которой большинство цветов передаются хорошо. Вы можете не увидеть элементы настолько насыщенными, насколько хотели бы, но большинство людей этого не заметят.

60–75 CRI → Плохая цветопередача.Предметы и цвета могут выглядеть ненасыщенными, тусклыми и временами неузнаваемыми (не видно разницы между черными и темно-синими носками).

Посмотрите наши светодиодные ленты с высоким индексом цветопередачи

2. Сравните размер светодиодной ленты и количество светодиодов на ней

Традиционно светодиодные ленты упаковываются на катушке (катушке) длиной 5 метров или 16 футов 5 дюймов. Машины, используемые для «захвата и размещения» светодиодов и резисторов на гибкой печатной плате, обычно имеют длину 3 фута 2 дюйма, поэтому отдельные секции спаяны вместе, образуя целую катушку.При покупке убедитесь, что вы покупаете ногу или катушку. Подтвердите длину перед выездом.

Измерьте, сколько футов вам нужно светодиодных лент, прежде чем начать. Это упростит сравнение цен (конечно, после сравнения качества). Определив количество ножек на продаваемой катушке, посмотрите, сколько светодиодных чипов находится на катушке и какой тип светодиодного чипа. Это можно использовать для сравнения светодиодных лент разных компаний.

Что означают номера светодиодных чипов?

Ниже приведен пример того, что означают цифры, когда компании говорят о светодиодных лентах.Полная страница здесь В чем разница между светодиодными микросхемами 5050 и 3528 и 3014? Не все фишки одинаковы.

Типы светодиодных чипов и значение их обозначенных номеров

3. Мощность, потребляемая на полосу светодиодов

Энергопотребление - одна из причин, по которой мы, как общество, начали переходить на светодиоды. Мощность говорит нам, сколько энергии мы потребляем, когда эти индикаторы включены, и, в свою очередь, сколько нам придется платить в конце каждого месяца.Еще раз, не забудьте проверить мощность на фут, метр или катушку перед покупкой.

Кто-то может прочитать на катушке «24 Вт», а затем прийти домой и понять, что это на метр или на фут, что означает, что вся катушка фактически потребляет гораздо больше. Что еще хуже, они купили блок питания мощностью 30 Вт, думая, что этого будет достаточно. Это часто происходит, когда продавец неправильно перечисляет важную информацию в удобном для чтения формате.

Наконец, убедитесь, что вы понимаете напряжение, которое используют ваши гибкие светодиодные ленты.Светодиодная лента, в которой используется 24 вольт , будет , а не будет работать , если вы приобретете источник питания на 12 вольт , а также может привести к риску возгорания. Вам необходимо выбрать правильный блок питания для ваших фонарей.

4. Проверяемое качество

Вы ищете систему освещения «поставил и забыл», которую можно использовать долгие годы. Чтобы убедиться, что ваши светодиоды прослужат намеченный срок службы, безопасны в вашем доме и на работе и не требуют дополнительных затрат на техническое обслуживание для замены, вам необходимо проверить заявления о качестве.

1. Управление температурой - Тепло = смерть светодиодам. Спросите, были ли светодиодные ленты разработаны для надлежащего управления температурой и отвода тепла, и как. В противном случае срок службы светодиодного чипа более 50 000 часов может упасть до 10 000 или 20 000 часов. Это можно сделать как на уровне микросхемы, так и на уровне печатной платы. Не полагайтесь исключительно на алюминиевый радиатор для отвода тепла от светодиодов. Изделие должно разрабатываться на уровне компонентов, чтобы обеспечить более длительный срок службы.

2.Качество и точность цветопередачи - При покупке светодиодной ленты «теплый белый 3000K» не следует ожидать получения яркого белого цвета от светодиодов. Запросите отчеты об испытаниях, подтверждающие, что цвет, который вы покупаете, - это именно то, что вам нужно. Это особенно важно при добавлении дополнительного освещения к существующей установке. Если цвета не совпадут, это будет очень заметно.

3. Сертификаты безопасности - Трудно проверить заявления продавца о безопасности, используя только Amazon или Ebay.Проверьте список UL, REACH или RoHS, чтобы убедиться, что светодиоды безопасны и не содержат свинца или других опасных материалов.

4. Качество материалов - Характеристики и долговечность продукта определяются не только качеством светодиодов, но и толщиной и материалами, из которых изготовлены печатные платы, резисторы, провода и бессвинцовая пайка.

5. Отчеты об испытаниях - Запросите отчеты об испытаниях, чтобы проверить заявления о яркости и долговечности. Это может быть тестирование LM-79, отчеты IES и т. Д.

6. Гарантия, обслуживание клиентов и помощь в установке / проектировании - Мы здесь, чтобы помочь разработать ваш проект, независимо от его размера. Наши светодиодные ленточные светильники представляют собой высочайшее качество, которое есть на рынке сегодня, и будут освещать территорию вашего проекта на долгие годы. Мы также можем похвастаться самой продолжительной гарантией среди всех светодиодных ленточных светильников на рынке - 15 лет!

Какую светодиодную ленту выбрать?

Outline Series ™ - для длинных пробежек на свету. Мягкое красивое акцентное освещение с почти идеальной цветопередачей.CRI до 98.

Accent Series ™ - для идеальной атмосферы. Яркое акцентное освещение, подходящее для большинства жилых, гостиничных и торговых помещений. CRI до 98.

Architectural Series ™ - удвоение яркости по сравнению с серией Accent. Идеально подходит для приложений с высокой яркостью, таких как бухты, архитектура и розничная торговля. CRI93 +

Industrial Series ™ - наносит серьезный удар. Очень яркий там, где требуется много света. CRI до 96.

Slim Series ™ - Самая тонкая светодиодная лента для специальных применений шириной всего 3 штуки.5 мм

Серии

Design Series ™, Colorbright ™ White и High CRI ™ прекращаются сразу после того, как они были обновлены нашими текущими продуктами. Это по-прежнему невероятные продукты. Получите их со скидкой, пока они есть!

Другие соображения при выборе светодиодных лент:

Вам нужен продукт, которому можно доверять, который будет обеспечивать хороший чистый свет на долгие годы и экономить ваши деньги.

Рынок светодиодов очень насыщен производителями и дистрибьюторами, предлагающими различные уровни качества, стоимости и технических характеристик.В целях безопасности и качества мы создали эту страницу и видео, чтобы задать вопрос о том, в чем разница между светодиодами Flexfire и другими конкурентами, такими как на Amazon - Обзоры светодиодных лент - Flexfire против Amazon Strip

Светодиодные полосы

Flexfire использовались NASA, Lockheed Martin, JPL, аэропортами США, Disney, Hilton Hotels, крупными торговыми сетями и тысячами счастливых домовладельцев. Скорее всего, вы где-то видели наши огни.

Сохраните эту сравнительную таблицу и сравните с другими светодиодными лентами:

Скачать Сравнительная таблица полоски света

Посмотрите наши каталоги дизайнерских идей:

Каталог светодиодов Flexfire / Брошюра


Нужна помощь в вашем проекте или выборе идеального освещения?

У нас есть специалисты по дизайну светодиодных проектов, готовые помочь вам в обучении и реализации вашего проекта.

Свяжитесь с нами или позвоните по телефону 1-844-FLEXFIRE ИЛИ 1-925-273-9080

3528 LED против 5050 LED: Ultimate LED Light Strip Showdown

Светодиодные ленты

на сегодняшний день являются наиболее удобным и эффективным способом освещения ваших домов, офисов, фабрик и т. Д. Они компактны по размеру, достаточно гибки, чтобы поместиться в ограниченном пространстве, и не требуют такого количества энергии, как традиционные источники освещения. Светодиодные полосы оставляют меньший углеродный след, потому что они не излучают тепло так же, как традиционные лампы.Они также не выделяют вредных газов или химикатов.

Одним словом, светодиодные ленты - это настоящее и будущее освещения. Но как выбрать, какая светодиодная лента вам подходит? Во-первых, вы можете просмотреть наше руководство по покупке светодиодных лент. Затем вы можете посмотреть характеристики некоторых популярных светодиодных лент, чтобы определить, какая из них подходит для ваших проектов.

5050 и 3528 - вероятно, самые популярные светодиодные ленты на рынке прямо сейчас. Фактически вы можете осветить весь свой проект, используя одну или обе эти полоски.Но как выбрать между ними? Ответ зависит от ряда факторов. Прочтите, что это за факторы и как вы можете использовать их, чтобы выбрать лучшую светодиодную ленту для вашего проекта освещения.

Что на самом деле означают названия светодиодных лент?

Это вопрос, который беспокоит большинство людей, которые только переходят на светодиодное освещение. Что означают цифры? Являются ли они случайным набором чисел или представляют собой серию? Ответ довольно прост. Эти числа фактически обозначают размер SMD (поверхностных диодов) на светодиодной ленте.

Например, светодиодная лента 2835 - это в основном лента, на которой установлены светодиодные чипы размером 28 мм × 35 мм. Вот изображение светодиодной ленты 2835 и 5050:

Все светодиодные ленты имеют одинаковые 4-значные номера, которые указывают размер установленных на них светодиодов. Это облегчит вам поиск светодиода, который подходит для вашего проекта или помещения.

Значит, чем больше число, тем ярче светодиодная лента, не так ли? Не обязательно.Это подводит нас к следующему вопросу.

Как название светодиодной ленты связано с ее яркостью?

SMD большего размера производит больше света, чем меньший. Однако при оценке яркости светодиодной ленты также действуют другие факторы. Например, плотность светодиодной ленты. Это обозначает количество SMD на одной полосе. Это означает, что светодиодная лента 2835 с более высокой плотностью светодиода может производить такое же количество света, что и светодиодная лента 5050 с более низкой плотностью.

Еще одним фактором, влияющим на яркость, является размещение SMD на светодиодных лентах.Если SMD разместить ближе друг к другу, полоса будет давать более концентрированный свет. Если их расположить далеко друг от друга, свет будет рассеянным. Таким образом, световая полоса LED 2216 с расположенными ближе друг к другу SMD будет выглядеть ярче, чем светодиодная полоса 3014 с SMD, размещенными с большими интервалами.

Наконец, длина самой полосы также влияет на яркость. Более короткая полоса может не вместить многие SMD, особенно большие. Это сделает ее менее яркой, чем более длинная полоса, даже если она будет установлена ​​на SMD меньшего размера.

Это действительно делает покупку правильной светодиодной ленты немного менее простой. Однако профессиональные производители светодиодов размещают эту информацию на своих веб-сайтах, поэтому вам будет проще принять обоснованное решение о покупке.

Светодиодная лента 3528: особенности и функции

3528 - одна из самых известных светодиодных лент. Это потому, что он предлагает правильную яркость для использования в различных проектах. Как обсуждалось выше, на этой световой полосе установлены SMD размером 35 мм × 28 мм.Эти SMD могут производить от 360 до 720 люмен света на метр световой полосы, в зависимости от плотности светодиода.

Это делает эти полоски очень универсальными. Полосы с более низкой плотностью 3528 могут использоваться для освещения таких элементов, как плинтусы и навесные светильники, в домах, барах, ресторанах, отелях и других местах. Полосы более высокой плотности 3528 можно использовать в местах, где требуется большое количество окружающего света, например в офисах, школах, фабриках и т. Д.

Огромным преимуществом 3528 является то, что, несмотря на то, что он обладает большой мощностью, фактический размер светодиодной ленты действительно компактный.Это означает, что если вы купите 3528 LED в Интернете, вы можете легко осветить ограниченные пространства и использовать большее количество полос, не беспокоясь о том, что это займет слишком много места. Эта полоска также доступна в нескольких цветах. Наша светодиодная лента 3528 также полностью регулируется, и вы можете купить полосы большей плотности, чтобы обеспечить необходимое количество света для вашего помещения.

Еще одним преимуществом светодиодных лент 3528 меньшего размера является то, что они не выделяют много тепла и даже безопасны для прикосновения.Это также означает, что вам не понадобится отдельный алюминиевый профиль, чтобы улучшить теплоотвод полосы. На изображении ниже вы можете увидеть, как мы предлагаем двухрядные светодиодные ленты 3528.

Светодиодная лента 5050: особенности и функции

Что касается другой наиболее популярной светодиодной ленты, 5050 является одной из первых светодиодных лент, в которых размещаются более крупные SMD, которые фактически являются «трехчиповыми». Это означает, что каждый SMD содержит три отдельных чипа. Таким образом, 5050 может одновременно излучать свет трех разных цветов.

Каждый SMD имеет размер 50 мм × 50 мм, и он может производить в три раза больше света, производимого меньшими SMD, такими как 3528. Эта световая полоса может производить до 1000 люмен на метр света. Это делает его идеальным для освещения больших пространств, таких как аэропорты, больницы, склады, фабрики и т. Д.

Светодиодная лента 5050 толще и шире, чем большинство светодиодных лент. Это потому, что в нем должны быть размещены более крупные SMD. Этот размер отлично подходит для легкого покрытия больших площадей. Эти светодиодные ленты обычно выделяют немного больше тепла, чем ленты меньшего размера.Вот почему рекомендуется использовать алюминиевый канал для светодиодных лент, чтобы защитить полосы и помочь им в их теплоотводе.

Светодиодные ленты 5050 действительно сияют в приложениях RGB. 5050 - одна из первых полос, которые помогают создавать разные цвета света с одной и той же полосой, и она широко используется для освещения мероприятий, сцен, стадионов и т. Д. Вы можете использовать контроллеры светодиодных лент, чтобы легко изменять цвет, цветовую температуру и яркость этих полос.

3528 против 5050: Разборки

Давайте посмотрим, как эти две полоски сравниваются друг с другом, чтобы вы могли выбрать лучшую для своего проекта.

3528 5050
Размер SMD 35 мм × 28 мм 50 мм × 50 мм
Количество чипов Однокристальный Трехчиповый
Яркость от 360 до 720 люмен (на метр) 1000 люмен и выше (на метр)
Цвета Красный, зеленый, синий, желтый, белый, теплый белый Красный, зеленый, синий, желтый, белый, теплый белый, RGB
Рассеивание тепла Радиатор не требуется Требуется радиатор (предпочтительно алюминиевый профиль)
Контроль Полностью регулируемая, CCT Control Полностью регулируемая яркость, управление CCT, управление RGB
Угол луча 120 градусов 120 градусов
Рекомендуемое приложение Функциональное освещение, Рабочее освещение, Яркое окружающее освещение, Подсветка, Акцентное освещение, Освещение под столом / шкафом Рабочее освещение, Освещение RBG, Яркое окружающее освещение, Освещение настроения, Освещение событий, Непрямое освещение, Вывески

Если вы сравните светодиодную ленту 3528 со светодиодной лентой 5050 того же размера и плотности, то 5050 будет производить в три раза больше света, чем 3528. Однако 5050 больше по размеру и требует для работы внешнего радиатора, поэтому вам также нужно будет учесть это при принятии решения. В конечном счете, лучшая светодиодная лента для вашего проекта будет той, которая соответствует вашему пространству и бюджету.

Заключение

Светодиодные ленты

сделали освещение вашего пространства проще и безопаснее. Кроме того, они представляют собой гораздо более эффективный способ освещения вашего пространства, который также является экологически чистым. Вам остается только найти лучшую светодиодную ленту для вашего проекта.Вот где мы можем вам помочь. Просмотрите наш ассортимент светодиодных светильников и выберите тот, который соответствует вашим потребностям. Не можете найти то, что ищете? Не волнуйтесь, мы изготовим для вас светодиодные ленты в точном соответствии с вашими требованиями. Мы также обеспечиваем лучшую работу в одном окне, заказываем светодиодные ленты оптом и легко освещаем весь ваш проект.

Цифры

и светодиоды: что означает 2835, 3528 и 5050?

Все эти цифры! Что происходит?

Вы когда-нибудь искали световые полосы LED и встречали числа 2835, 3825 или 5050?

Эти числа менее загадочны, чем вы думаете.

Во-первых, вы могли видеть буквы «SMD», предшествующие этим загадочным числам. Аббревиатура SMD означает «устройство поверхностного монтажа». Это означает, что это светодиодный чип (устройство), установленный непосредственно на световой полосе, без использования проводов. Эта технология поверхностного монтажа действительно делает возможными светодиодные ленты. Цифры после SMD просто относятся к физическому размеру светодиодного чипа. Возьмем, к примеру, SMD 3528, они имеют ширину 3,5 мм и длину 2,8 мм. Обратите внимание, что размер не пропорционален мощности или производительности, и это не единственное различие между типами светодиодных чипов.

SMD 3528 Чипы, пожалуй, самые распространенные из всех чипов светодиодных лент. Они наименее яркие и наименее энергоемкие из трех микросхем, которые мы используем в HitLights, и чаще всего используются для акцентного освещения, например, над кухонными шкафами и вокруг карниза под потолком.

3528 чипов раньше использовались в наших полосах Luma5, но теперь они в основном используют чипы 2835 с более низким выходом, которые предлагают такую ​​же яркость, как 3528 чипов, но со значительно улучшенной эффективностью и сроком службы. Вы можете купить наш ассортимент полосок Luma5 здесь.

Микросхемы

SMD 5050 едва ли уступают по популярности микросхемам 3528. Эти чипы имеют размер 5,0 мм x 5,0 мм. 5050 чипов обычно в 3 раза ярче, чем 3528 чипов. Поскольку они более яркие, полосы с микросхемами 5050 обычно используются для того, что мы называем «рабочим освещением», и обычно используются под кухонными шкафами, где этот свет поможет вам увидеть, над чем вы работаете. Полоски 5050 также часто доступны в стилях изменения цвета, что означает, что вы можете выбрать любой цвет с помощью пульта дистанционного управления или контроллера.

5050 чипов представлены в наших полосах Luma10, как в одноцветной, так и в многоцветной версиях. Вы можете купить наш ассортимент полосок Luma10 здесь.

Микросхемы SMD 2835 очень похожи на микросхемы 3528, но они используют более новую технологию и, как правило, намного более эффективны. Это означает, что при эквивалентной мощности они могут быть намного ярче. Они меньше, чем микросхемы 5050 (2,8 мм x 3,5 мм). Они идеально подходят для рабочего и даже рабочего освещения. В наших полосах Luma20 используются 2835 микросхем высокой мощности, которые являются самыми яркими (и наиболее эффективными) полосами, которые мы продаем.Вы можете купить наш ассортимент полосок Luma20 здесь.

Примечание редактора: В заключение, хотя обозначения Luma изначально были связаны с определенными типами микросхем (Luma5 было 3528, Luma10 было 5050 и Luma20 было 2835) с улучшениями в светодиодной технологии, эти обозначения быстро стали недействительными. Вместо этого наши обозначения Luma всегда должны относиться к количеству люмен на чип - около 5 люмен на чип для Luma5, около 10 люмен на чип для Luma10 и около 20 люмен на чип для Luma20.



Теперь вы должны знать разницу между разными типами светодиодных чипов на наших лентах. Тип микросхемы - это лишь один из небольших факторов при выборе правильной светодиодной ленты для вашего проекта - свяжитесь с нами, чтобы получить поддержку по освещению любого проекта:
Открыть чат



Расскажите нам о своем проекте, мы будем рады ответить на любые другие вопросы, которые могут у вас возникнуть.

В чем разница между типами светодиодных чипов?

Что означает номер светодиодной микросхемы?

Светодиодные чипы (также известные как поверхностные диоды или SMD) все идентифицируются четырехзначным числом.Этот код менее сложен, чем кажется - он просто указывает размер светодиодного чипа. Например, размеры SMD на светодиодных лентах 5050 составляют 5,0 мм x 5,0 мм.


Какой светодиодный чип самый лучший?

Светодиоды

, такие как 3528s, 5050s, 2835s и 5630s, на самом деле не являются разными типами микросхем - они просто разных размеров. У каждого свои характеристики: разные требования к питанию и выходная яркость. Лучший выбор зависит от того, что подходит для вашего проекта.

Вы можете узнать больше о каждом светодиодном чипе ниже.


Описание светодиодного чипа 3528

SMD 3528 имеет размеры 3,5 мм x 2,8 мм и меньше по размеру, чем светодиодная лента 5050 SMD. Чаще всего вы найдете 3528 микросхем на 12-вольтовых светодиодных лентах, потребляющих 4,8 Вт (также известных как светодиодная лента 4,8 Вт / м или 5 Вт / м) с 60 SMD на метр.

Эти ленточные светильники излучают около 330-360 люмен на метр в зависимости от цвета (эквивалент галогена мощностью 40 Вт) - этого достаточно для создания гладкого и яркого эффекта при освещении любой поверхности.


InStyle предлагает красный, зеленый, синий, янтарный, а также теплый и холодный белый 3528 SMD в качестве стандартных цветов.(Мы также можем предоставить другие температуры белого цвета, сделанные на заказ.)

3528 60 SMD p / m Светодиодные ленты обычно используются для функционального освещения - например, для освещения цоколя или потолка, в домах, барах, ресторанах, отелях и т. Д. локации.

Хотя это менее распространено, чем стандартная светодиодная лента 60 SMD на метр, 3528 SMD также используются в светодиодных ленточных светильниках с 120 микросхемами на метр. Эти ленты, потребляющие 9,6 Вт (известная как светодиодная лента 9,6 Вт на метр или 10 Вт на метр), доступны в той же цветовой гамме. Светоотдача ровно вдвое больше, чем у 60 SMD-лент на метр - у них вдвое больше светодиодов - так что это около 660-720 люмен на метр, в зависимости от цвета.

3528 120 Светодиодные ленты SMD p / m используются для того же типа осветительных приборов, что и их стандартная альтернатива. Мы рекомендуем их для мест с сильным окружающим освещением, где требуется большая яркость, чем может обеспечить 4,8 Вт п / м.

Точки разреза для наших 60 светодиодных лент 3528 SMD на метр находятся на расстоянии 50 мм друг от друга. Полоски 120 SMD p / m имеют точки разреза с интервалом 25 мм. Оба типа также доступны в водонепроницаемых версиях (степень защиты IP67).

Безопасно на ощупь

В чем разница между светодиодными лентами 3528 и 5050?

MD 3528 имеет один чип, упакованный внутри, а SMD5050 имеет три чипа, упакованных внутри.Обычно SMD5050 имеет яркость в три раза больше, чем SMD3528.

Например, каждый 3528 имеет 5-6 люмен, а каждый 5050 - 12-15 люмен.

SMD3528 : размер 3,5 мм * 2,8 мм, мощность 0,08 Вт / шт.

SMD5050 : 5,0 мм * 5,0 мм, мощность 0,24 Вт / шт.

Сравнение 300-светодиодной ленты SMD3528 и SMD5050

SMD3528 (300 светодиодов)

SMD5050 (300 светодиодов)
Кол-во светодиодов 300 шт 300 шт
Угол обзора 120 ° 120 °
Напряжение 12 В постоянного тока 12 В постоянного тока
Сила тока (А)
Потребляемая мощность 24 Вт 72 Вт

Сравнение светодиодных лент SMD 3528 и SMD 5050: LEDLIGHTSWORLD.CO - LEDLightsWorld

Полоса Модель Плотность светодиода Номинальная мощность Доступные цвета Ширина печатной платы Светоизлучающий CCT Люмен на метр
SMD3528-150 30 светодиодов на метр 2,4 Вт / метр Белый, красный, зеленый, синий, желтый, 8 мм Высокоизлучающие 2700–6500 К 100-150 лм
Розовый, Пурпурный, Оранжевый, ИК, УФ
SMD3528-300 60LED / метр 4. 8 Вт / метр Белый, красный, зеленый, синий, желтый, 6 мм / 8 мм Верхние выбросы 2700–6500 К 200-300лм
Розовый, Пурпурный, Оранжевый, ИК, УФ
SMD3528-600 120 светодиодов на метр 9,6 Вт / метр Белый, красный, зеленый, синий, желтый, 5 мм / 8 мм Верхнее излучающее 2700–6500 К 400-600лм
Розовый, Пурпурный, Оранжевый, ИК, УФ
SMD3528-1200 240LED / метр 19. 2 Вт / метр Белый, красный, зеленый, синий, желтый, 15 мм Верхнее излучающее 2700–6500 К 800-1200ЛМ
Розовый, Пурпурный, Оранжевый, ИК, УФ
SMD2835-300 60LED / метр 12 Вт / метр Белый, красный, зеленый, синий, желтый, 8 мм Верхнее излучающее 2700–6500 К 1000-1200ЛМ
Розовый, Пурпурный, Оранжевый, ИК, УФ
SMD2835-600 120 светодиодов на метр 18 Вт / метр Белый, красный, зеленый, синий, желтый, 8 мм Верхние выбросы 2700–6500 К 2000-2400LM
Розовый, Пурпурный, Оранжевый, ИК, УФ
SMD5050-150 30 светодиодов на метр 7. 2 Вт / метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый, 10 мм Верхнее излучающее 2700–6500 К 450-550LM
Оранжевый, оранжевый, ИК, УФ, RGB, RGBW, двойной белый
SMD5050-300 60LED / метр 14,4 Вт / метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый, 10 мм Верхняя эмиссия 2700–6500 К 900-1100LM
Оранжевый, ИК, УФ, RGB, RGBW, двойной белый
SMD5050-600 120 светодиодов на метр 28. 8 Вт / метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый, 15 мм Верхняя эмиссия 2700–6500 К 1800-2200LM
Оранжевый, ИК, УФ, RGB, RGBW, двойной белый
SMD5630-300 60LED / метр 12 Вт / метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 10 мм Верхние выбросы 2700–6500 К 1000-1200 лм
SMD3014-300 60LED / метр 12 Вт / метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 4 мм / 8 мм Верхний излучающий / 2700–6500 К 1000-1200лм
Боковое излучение
SMD3014-600 120 светодиодов на метр 18 Вт / метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 4 мм / 8 мм Верхний излучающий / 2700–6500 К 2000-2400LM
Боковое излучение

3528 против 5050 против 5630 LED SMD диоды

Ответ очень прост. Эти числа относятся к площади поверхности SMD (диода для поверхностного монтажа). Но, конечно, это еще не все. В этой статье вы найдете следующее:

  • Технические характеристики для светодиодов 3528, 5050 и 5630, включая люмен, потребляемую мощность / мощность и размер диода.
  • Фото реальных световых характеристик каждого типа диода
  • Вывод, который отвечает, какой тип диода подходит для разных целей и проектов

Epistar LED Технические характеристики (3528 против 5050 против 5630)
Светодиод Размеры Площадь поверхности чипа Люмен флюс Энергопотребление
3528 Светодиод 3.5 мм x 2,8 мм 9,8 мм² 6-8 люмен 20-30 мА при 2,8-3,4 В
5050 Светодиод 5,0 мм x 5,0 мм 25 мм² 16-22 люмен 60 мА при 2,8-3,4 В
5630 Светодиод 5,6 мм x 3,0 мм 16,8 мм² 45-50 люмен 150 мА при 2,8-3,4 В

Банкноты

  • Люмен : Единица, равная количеству света, излучаемого в секунду
  • Потребляемая мощность : Это для каждого светодиода. Большинство светодиодных лент, таких как те, которые мы предлагаем, группируют светодиоды по 3 штуки, обеспечивая рабочее напряжение 12
  • Диод и микросхема : Используется взаимозаменяемо для обозначения полупроводникового устройства с двумя выводами. Этот термин несколько условен, когда мы говорим об электрических платах в целом, но в данном контексте мы используем его для обозначения светодиодных чипов, предназначенных для поверхностного монтажа.

Светодиоды 5630 ярче, чем светодиоды 5050 и 3528? Какой тип светодиода самый яркий?

Да, как видно из приведенной выше таблицы, светодиоды 5630 на сегодняшний день являются самыми яркими, но это происходит не просто из-за большей освещающей поверхности.Есть и другие факторы, влияющие на мощность светодиодного диода (измеряемую в световом потоке / люменах). Причины связаны с конструкцией микросхемы и потребляемой мощностью.

Мы можем говорить о технических характеристиках целый день, но в данном случае, увидев, можно поверить. Чтобы дополнительно продемонстрировать разницу в световом потоке между тремя диодами, мы провели тест на наших объектах, и, как вы можете видеть, между тремя размерами есть огромные различия.

Сравнение анимированных GIF-изображений светодиодов 3528, 5050 и 5630

Как проводился этот тест?

3 светодиода использовались для каждого размера диода и устанавливались на твердую поверхность.Каждый был помещен перед белой панелью. Один и тот же источник питания использовался для всех трех размеров светодиодов. Камера и панель освещения не двигались и не подвергались изменениям во время этих испытаний, которые проводились в течение 5 минут. Единственное отличие от одной фотографии к другой - это использованный набор диодов. Короче говоря, были предприняты все попытки создать 100% согласованную и контролируемую среду для точной демонстрации яркости светодиодов.

Камера Режим Затвор Диафрагма ISO
Nikon D5100 Руководство 1 "второй Ф / 22 100

** Все настройки были согласованы и не менялись на протяжении тестов

Итак, какой вывод? Что вы должны использовать для своего проекта?

Результаты этих тестов довольно просты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
