Как из 220 сделать 380 вольт: 5 способов

Стандартным бытовым напряжением является 220 В 50 Гц, однако некоторые домашние мастера в своих гаражах и мастерских используют трёхфазные электродвигатели. Такое электропитание может использоваться так же в насосах, подающих воду из скважин или водоёмов на приусадебные участки и в частные дома.

Существуют различные способы подключения этих электродвигателей к бытовой сети, но при этом падает мощность аппарата, поэтому многие владельцы этих устройств задаются вопросом – как из 220 сделать 380 вольт?

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

  • L1, L2, L3 – линейные (фазные) провода, по которым подаётся напряжение;
  • N или PEN – рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
  • РЕ – защитное заземление.

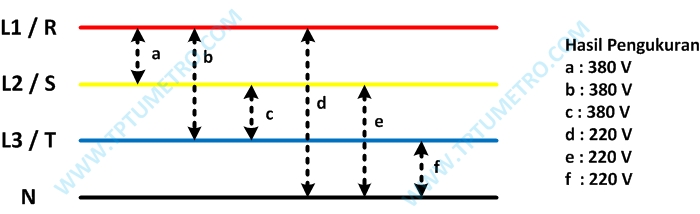

В такой схеме электроснабжения имеется две величины напряжения:

  • Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника – три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
  • Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам – фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам.

Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями

не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Способы как получить 380 Вольт из 220

Бытовые однофазные электроприборы, которые для своей работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Поэтому вопрос “как из 220 сделать 380 вольт” на самом деле звучит “

как из однофазного напряжения получить трёхфазное“. Для этого используются различные приспособления, каждое их которых имеет свои достоинства и недостатки.

1. Использовать преобразователь напряжения (инвертор)

Самый простой способ, как сделать 380 Вольт, – это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства появляются три фазы 380 В. Это самый лучший, хотя и самый дорогой метод получения трёхфазного питания.

Конструктивно инвертор состоит из четырёх узлов – выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.

В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.

Информация! Кроме преобразователей напряжения, которые подключаются к сети 220 В 50Гц, существуют инверторы, работающие от автомобильного аккумулятора =12В.

2. Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения – это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

3. Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора – пусковой и рабочий.

Для этого обмотки аппарата необходимо соединить “треугольником”. Катушки большинства двигателей подключены по схеме “звезда”, при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

При переключении на схему “треугольник” конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

Ёмкость этого конденсатора рассчитывается по формуле:

Сраб(мкФ)=70*Рдвиг(кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Спус=(2-3)Сраб

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

4. Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в “треугольник” без разборки невозможно, а при схеме “звезда” слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

5. Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель.

Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным способом, как из 220 сделать 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения двигателей мощностью до 5 кВт допускается использовать конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно использовать передвижной трёхфазный генератор.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Несколько способов определения фазного и нулевого провода

Несколько способов определения фазного и нулевого провода

В этой статье ЭлектроВести наведут вам несколько способов определения фазного и нулевого провода.

При необходимости обслуживания квартирной электрики, в частности замены розеток, выключателей освещения или проведении мелких ремонтных работ, возникает необходимость определения фазы и ноля. Если у человека есть некоторые познания в области основ электротехники, то ему не составит труда найти фазу и ноль. А что делать, если вы не имеете данных навыков? Поиск фазы и ноля не такой сложный процесс, как это может показаться. Рассмотрим несколько способов определения фазы и ноля.

Во-первых, определимся, что такое фаза и ноль. Вся наша энергосистема является трехфазной, в том числе и низковольтные линии, которые питают жилые дома и квартиры. Как правило, напряжение между двумя любыми фазами составляет 380 вольт – это линейное напряжение. Всем известно, что напряжение бытовой сети – 220 вольт. Как получить это напряжение?

Для этого в электроустановках рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то между ними будет разность потенциалов в 220 вольт, то есть это фазное напряжение.

Для человека, не имеющего познаний в области электротехники, вышесказанное не очень понятно. Для нас важно знать, что в каждую квартиру или дом приходит одна фаза и один ноль.

Рассмотрим первый способ определения фазы при помощи пробника (индикаторной отвертки

Итак, у вас есть два провода и вам необходимо определить, какой из них фаза, а какой ноль. Во-первых, необходимо их обесточить путем отключения автоматического выключателя, который питает данную линию электрической проводки.

Затем необходимо зачистить оба провода, то есть снять с него 1-2 см изоляции. Зачищенные проводники необходимо немного развести, для того, чтобы при подаче напряжения не произошло короткого замыкания в результате их соприкосновения.

Следующий шаг – определение фазного провода. Включаем автомат, посредством которого подается напряжение на проводники. Берем индикаторную отвертку за рукоятку и одним пальцем прикасаемся до металлической части у основания рукоятки.

Помните, что категорически запрещено брать пробник ниже рукоятки, то есть за рабочую часть. Подносим пробник к одному из проводов и прикасаемся к нему рабочей частью. При этом палец остается на металлической части рукоятки.

Если лампочка индикаторной отвертки загорелась, то значит этот провод фазный, то есть фаза. Другой провод соответственно – ноль.

Если при прикосновении к проводу не загорается лампа пробника, то это нулевой провод. Соответственно другой провод – это фаза, проверить это можно прикосновением индикаторной отвертки.

А что делать, если проводка в квартире выполнена тремя проводами? В этом случае у вас есть не только фаза и ноль, но и заземляющий провод. При помощи пробника можно без труда определить, где из трех проводов находится фаза.

Но как определить где ноль, а где защитный проводник, то есть заземляющий? В данном случае одной индикаторной отверткой не обойтись. Рассмотрим способ определения ноля в трехпроводной бытовой сети.

Определить где ноль, а где защитный (заземляющий проводник), можно при помощи мультиметра. Итак, мы уже определили фазный провод при помощи пробника. Берем мультиметр и включаем его на диапазон измерения переменного напряжения величиной 220 вольт и выше.

Берем два щупа измерительного прибора и прикасаемся одним из них к фазе, а другим к одному из двух оставшихся проводников. Фиксируем значение напряжения, которое показывает мультиметр.

Затем один из щупов оставляем на фазе, а другим прикасаемся к другому проводу и снова фиксируем значение напряжения. При прикосновении одновременно к фазе и к нулю будет показываться значение напряжение бытовой электросети, то есть примерно 220 вольт. Если прикоснуться к фазе и защитному проводнику, то значение напряжения будет несколько меньше предыдущего.

Если у вас нет пробника, то фазу можно найти и мультиметром. Для этого выбираем диапазон измерения переменного напряжения значением выше 220 вольт. К мультиметру подключены два щупа в гнезда «COM» и «V» соответственно.

Берем в руки тот щуп, который включен в гнездо с маркировкой «V» и прикасаемся им к проводникам. Если вы прикоснулись к фазе, то прибор покажет небольшое значение – 8-15 вольт. При прикосновении к нулевому проводу показания прибора останутся на нуле.

Ранее ЭлектроВести писали, что ученые из Национального университета Сингапура разработали простое и недорогое устройство под названием SEG (shadow-effect energy generator), использующее контраст света и тени. Новая технология позволяет получать в закрытых помещениях экологически чистую энергию, которой хватает для зарядки гаджетов.

По материалам: electrik.info.

380 вольт 3 фазы частный дом схема. Три фазы в частном доме: подключение, схема и назначение

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые — 220? Почему у одних потребителей напряжение трёхфазное, а у других — однофазное?

Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное).

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я , это обширная тема. По отношению к нулю на всех трёх фазах — напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу — на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке, и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники — про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких — почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Кроме того чрезмерно нагруженной фазе будет тяжело и обидно, что другие «отдыхают»)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

  • Простота
  • Дешевизна
  • Ниже опасное напряжение

Однофазная сеть 220 В, минусы

  • Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

  • Мощность ограничена только сечением проводов
  • Экономия при трехфазном потреблении
  • Питание промышленного оборудования
  • Возможность переключения однофазной нагрузки на «хорошую» фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

  • Дороже оборудование
  • Более опасное напряжение

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.


Однофазный электрощиток в доме. Правый автомат — вводной, далее — по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток — одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше — трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее ), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.


Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого — не более 40 А.

Про выбор защитного автомата я уже . А про выбор сечения провода — . Там же — жаркие обсуждения вопросов.

Но если мощность потребителя — 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Например, 15 кВт — это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

И на вводе (перед счетчиком) стоят примерно такие «ящички»:

Может, это будет интересно:


Трехфазный ввод. Вводной автомат перед счетчиком.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются «Звезда» и «Треугольник».

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме «Звезда» , то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В «Звезду» подключены все наши квартиры и дома с однофазным вводом, другой пример — подключение ТЭНов в мощных и .

Когда нагрузка на напряжение 380В, то она включается по схеме «Треугольник», то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под «исходно» я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям — нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Наглядно:


Трехфазное питание — ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 — от сотен до тысяч кВт. С ТП2 напряжение поступает к нам — на несколько многоквартирных домов, на частный сектор, и т.п.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно — 380 В.

Фото

Напоследок — ещё несколько фото с комментариями.


Электрощит с трехфазным вводом, но все потребители — однофазные.

Друзья, на сегодня всё, всем удачи!

Жду отзывов и вопросов в комментариях!

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?» Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме ? Как их подключить без ошибок ?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки , когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый . Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль .

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой , логически понимаем, что фаза будет любого другого оставшегося цвета , уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять .

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять . Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

  1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
  2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
  3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь , позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Чтобы правильно осуществить трехфазное подключение дачного дома последуйте следующим рекомендациям. Прежде всего, вы должны знать, почему следует выбрать именно этот способ обеспечения дома электроэнергией. На сегодняшний день этот способ является наиболее распространенным из-за интересов экономии.

При трехфазном подключении к дачному дому будут подведены сразу три линейных провода в комплекте с одним нулевым или как его еще называют нейтральным.

Последний, выполняет особую функцию. Он одновременно выступает как защитный и рабочий проводник. Бывают случаи, когда вводят сразу 2 нулевых провода . В этом случае один из них будет выступать как защитный, а второй, следовательно, как рабочий. Обычно они окрашены в разные цвета, чтобы их было легче отличить.

Принцип работы трехфазного подключения достаточно прост. В большинстве случаях от нейтральной точки, которая находится в трансформаторе и происходит подача ко всем участкам нейтральный подвод.

Следует его наглухо заземлить. Учтите, что потенциал данного подвода должен соответствовать в полной мере потенциалу дачного участка. Именно поэтому этот привод носит название нулевого.

Что касается остальных приводов, они имеют особое напряжение, которое создает необходимое напряжение.

Чтобы вам было легче понимать, о чем идет речь, следует отметить, что под напряжением понимается разность которая возникает между двумя потенциалами. По стандартным меркам оно составляет примерно 380 В.

Что касается напряжения между нулевым и линейным проводом, оно будет несколько меньше и составит около 220 В.

Даже если нейтральный провод поддать заземлению, напряжение между ним и линейным аналогом останется в пределах 220 В.

Такие нюансы вы должны запомнить в обязательном порядке. подобное напряжение можно наблюдать между токоведущей частью и землей.

Не смотря на то, что мы рассматриваем именно трехфазное подключение нельзя не упомянуть об однофазном способе. Данный способ намного проще реализовать.

Для этого всего-навсего понадобится к дому подвести один провод линейного типа и не забыть про подвод одного линейного.

При таком подключении следует соблюсти расстояние от провода до объекта. Оно должно составлять около 3 м. Чтобы осуществить заземление, вам понадобится болт заземляющего типа.

Его диаметр должен составлять 8 мм. Для правильного заземления мы рекомендуем использовать отрезок от неизолированного провода. Следуйте всем нашим простым рекомендациям и подключение дачного дома пройдет успешно.

Мы также рекомендуем серьезно отнестись к подбору инструментов и материалов.

При выборе неизолированного провода, отдайте предпочтение марке МЮ либо А16. Это качественные материалы, которые располагают необходимым наконечником оконцованного типа, который является обязательным критерием при подборе провода.

Чтобы ввод осуществился правильно, следует выбрать кабель с оболочкой негорючего типа. Учтите эту особенность.

Также тщательно нужно подбирать сечение кабелей. Есть некоторые вещи, который делать не стоит. Это, прежде всего, присоединение проводов ответвления и ввода в пролет, который находится между столбами. Это делать не просто не рекомендуется, а именно запрещается, так как данные действия несут опасность поражения током людей и животных. Учтите, что работа с током – это ответственный шаг.

Чтобы подключение осуществлялось по всем правилам, мы рекомендуем вам выполнить ввод через стены, причем они должны находиться в изолированных трубах.

Чтобы техника безопасности была соблюдена, мы советуем вам выполнять ввод через стальные трубы.

Трёхфазное подключение дачного дома схема

Прежде, чем приступить к работам электромонтажного типа, проведите подготовительный этап этого сложного процесса. Мы советуем вам составить схему, которая должна подробно отображать все элементы.

Трехфазное подключение дачного дома схема, которую оно предусматривает, следует создать до начала работ. Так вы будете иметь под рукой точное представление об электроснабжении и подключение пройдет легче.

Составление схемы – это необходимый процесс, избежать который вам не удастся.

Это очень важно прежде всего для того, чтобы вы имели представление о списке всех необходимых инструментов и материалов, которые вам могут понадобится в этом не простом деле.

Без подробной схемы вы не сможете осуществить подсчет необходимой длины провода. Данная схема поможет определиться с необходимым сечением проводов, которое должно быть выполнено очень прочно. На схеме вы также должны обозначить все выключатели и розетки.

Одним словом, создание схемы просто необходимо для качественного подключения дачного дома. Мы рассматриваем случай, когда используется трехфазное подключение, поэтому с опоры на вводной электрощит сразу приходит три фазы. Также необходимо включить защитный и нулевой провод.

А также вы можете посмотреть видео подключение трехфазного электричества на дачном участке

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Трёхфазный ток, фаза и ноль – что это такое

Что такое однофазная и трёхфазная электропроводка, чем они отличаются и чем трёхфазная круче? По просьбе френдов пишу небольшой технически-популярный пост.

Предисловие. Почему Алекса решила написать не только про гендер, секс и феминизм.

Под завершение 2010-х годов у нас произошло важное событие, к которому мы довольно долго шли. Мы с женой купили старый полузаброшенный дом неподалёку от Москвы и стали его ремонтировать; работы там очень много, но по цене вариант был заметно интереснее и готового загородного коттеджа, и приличной городской квартиры.

А поскольку я по первому образованию физик и до сих пор зарабатываю на жизнь преимущественно научно-популярными текстами, то вот текст о проводке простым языком.

Самые азы. Переменное напряжение. Сколько вольт в розетках.

Вообще фазой – вне электротехники – называют то, что описывает всякие колебания. Вот такие:

Это называют синусоидой. По горизонтали время, а по вертикали почти всё, что угодно. Угол отклонения маятника, уровень воды при прохождении волны, напряжение в сети…

В случае с электропроводкой колеблется напряжение в сети – поэтому возникающий при подключении чего-либо ток и называют переменным. Когда говорят, что в розетке 220 вольт – это не означает, что там постоянно 220 вольт. Нет, напряжение на самом деле непрерывно меняется с +310 до -310 вольт! А в какой-то момент оно вообще равно нулю; отрицательные значения соответствуют случаю, когда ток течёт “в обратную сторону”, то есть не туда, куда он тёк при положительном напряжении.

Вот уже не просто синусоида – какие угодно колебания – а синусоида переменного тока. По вертикали отмечено напряжение в вольтах:

Рисунок: Pieter Kuiper / Wikimedia

Если вы в США, то у вас напряжение такое, как показано красной линией. А в Беларуси, России, Украине и в большинстве стран мира – синяя линия.

Пресловутые 220 (на самом деле уже давно 230, если смотреть на картинку и на новый стандарт*) вольт – это так называемое действующее напряжение. Которое, будь ток не переменным, а постоянным, оказывало бы такое же действие, как меняющееся 50 раз в секунду переменное напряжение от минус 325 до плюс 325 вольт.

Переменное, то есть постоянно меняющееся напряжение было выбрано не случайно. Этому предшествовала настоящая “война токов” (с показательными казнями слонов) и в пользу переменного решающим аргументом оказалось то, что переменное проще преобразовывать – легче сделать напряжение повыше или пониже. Повыше для передачи в другой город или для какого-нибудь завода, пониже для использования в квартирах. Ну и ещё пресловутая трёхфазная система, но про неё чуть позже, а пока давайте посмотрим на переменное напряжение поближе.

*) ГОСТ 29322-2014 в Беларуси и в России, CENELEC EN 50160:2010 в Украине; всё это по сути европейские стандарты.

Самые азы. Ремарка про напряжение.

Выше я писала про напряжение. Напряжение – это такая физическая величина, которая выражает – если цитировать Википедию – “работу по переносу заряда между теми точками, между которыми мы измеряем напряжение”. Слова про “перенос заряда” не случайны, так как электрический ток это поток заряженных частиц – как правило, электронов*. Чем больше переносится по проводу электронов, тем больше сила тока; а вот напряжение показывает то, какую работу может совершить ток. При малом напряжении точно такой же ток совершит меньшую работу, чем при напряжении побольше; сила тока измеряется в амперах.

*) если говорить о металлических проводах, а не о погружённых в банку с солёной водой электродах. В воде будут не только электроны, но и ионы. Ток внутри наших нервных клеток, кстати, тоже ионный.

Что такое “фаза” и где она в проводах. Для тока нужно два провода.

Для того, чтобы потёк ток – нужно минимум два провода. Ну или один провод и земля, куда уйдёт ток – но последний вариант, прямо скажем, не очень подходит для большинства случаев в силу требований техники безопасности. Посмотрим на какой-нибудь простой кабель поближе – вот я открою соседнюю вкладку браузера, где как раз выбираю всё для обустройства электропроводки в нашем новом доме:

Скриншот из магазина “Петрович”. 2х4 означает “две жилы по 4 мм² каждая”, а ВВГ – это марка кабеля, расшифровывать которую я сейчас не буду.

По одной жиле ток пришёл, по второй ушёл. Затем напряжение поменялось и стало наоборот – в одну жилу ток “всосало”, из второй “высосало”. А потом снова поменялось – и так 50 раз в секунду, так как напряжение переменное и частота его 50 герц, 50 колебаний туда-сюда за секунду.

Самое важное место во всём тексте. Провод под напряжением относительно земли – это и есть фаза.

Напряжение, как я уже сказала, измеряется между двумя точками. Но ещё его можно измерять относительно земли – что, кстати, чаще всего и делают. 220 вольт* – это напряжение на одной из жил относительно земли! Вторая же жила, если померять напряжение между ней и землёй, покажет ноль вольт: поэтому я и написала выше, что ток из неё “высосет”. Это ни разу не электротехнический термин, я специально его закавычила, но он позволяет понять физику процесса: когда в первой жиле окажется отрицательное напряжение, ток потечёт в обратную сторону подобно тому, как вода течёт не только в сторону от нагнетания, но и в сторону разрежения.

*) далее я буду говорить про действующее напряжение и не упоминать больше то, что оно меняется от -310 до +310 вольт.

Всё, что находится относительно земли под напряжением – называют “фазой”. Фазный провод – тот, где напряжение относительно земли не равно нулю. А где относительно земли ноль – это “ноль” и есть. Соединяем “фазу” с “нулём” какой-нибудь лампочкой – цепь замыкается и течёт ток, лампочка зажигается.

Ноль очень важно отделять от фазы на практике так, чтоб их нельзя было спутать. Синяя жила кабеля на фотографии предполагает, что там будет ноль. “Нулевые” провода можно, в принципе, брать за неизолированные участки руками – напряжение между ними и землёй должно в норме быть равным нулю и никакого удара током вы не получите. А вот “фаза” – однозначно ударит током, если вы ещё как-то будете прикасаться к земле, нулевому проводу или всему, что связано с землей проводящими ток частями.

Занимательная пауза: что будет при замыкании фазы с нулём.

Если замкнуть фазу на ноль (с этого места я перестаю заключать эти термины в кавычки), соединив провода напрямую – будет короткое замыкание. Через провода потечёт очень большой ток и сработают защитные устройства в щитке… после того, как у вас в руках как следует пыхнет и хлопнет.

Вот что бывает, если высоковольтная линия с очень высоким напряжением оказывается соединена с землёй неудачно выросшим деревом. Это вариант короткого замыкания. “Короткое” оно в силу того, что ток вместо “длинного” пути через какое-либо устройство идёт к земле (или к нулевому проводу – где такое же напряжение, как на земле) через что-то с гораздо меньшим сопротивлением, по “короткому” пути. И раз сопротивление меньше, то и ток много больше, причём в неподобающем месте.

Почему она “фаза” и что такое “трёхфазная система”.

Но почему провод под напряжением называется именно “фазой”? Откуда такое название? В самом начале я сказала, что фаза это такая физическая величина, которая описывает колебания, причём тут провода?

Одни колебания могут запаздывать относительно других. Этот сдвиг – буква θ на графике ниже – называют сдвигом фаз.

Иллюстрация: Peppergrower / Wikimedia

Колебаться может электрическое напряжение между проводом-фазой и тем проводом, который называют нулём. А ещё у нас может быть не один фазовый провод, а несколько – и тогда в них колебания как раз могут не совпадать друг с другом, то есть иметь сдвиг фаз. Реальные электросети устроены как раз так, что в них не один фазовый провод, а три, причём именно со сдвигом колеблющегося напряжения по фазе.

Поэтому и говорят о трёхфазной системе электроснабжения. Снова рисунок:

Источник – кликабельно. Вместо времени по горизонтали показан так называемый фазовый угол. Когда он равен 0 или 360 градусов, колебания совпадают. А при 180 градусах – напротив, полностью противоположны, то есть находятся в противофазе.

Зачем нужны три фазы вместо одной.

Зачем это надо? Можно взять какой-то мощный котёл, станок на фабрике, мотор лифта или электровоз – и подключать их не между фазой и нулём, а между фазами. Посмотрите – разница между линиями разного цвета оказывается часто гораздо больше, чем высота над уровнем нуля или глубина под ним! Напряжение (действующее) в 380 вольт, которое часто фигурирует в описаниях техники помощнее, берётся именно отсюда – из подключения между двумя фазами, каждая из которых может выдать всего 220. Между любой из фаз и землёй будут те самые 220 вольт, а между фазами – 380.

По трём проводам – трём фазам – можно передать втрое больше энергии, чем по паре “фаза-ноль”, хотя расход кабеля вырастёт всего с 2 до 3: выгода очевидна. А ещё всякие моторы с генераторами на три фазы делать тоже удобнее – но это отдельная история, которую тут затрагивать не стоит. Кроме того, я не буду говорить о системах, где не три фазы, а две – если вы не в США, не на британской стройке и не на шведских железных дорогах, вам с этим вряд ли придётся сталкиваться. Хотя уже понятно, что дают две фазы со сдвигом в 180 градусов – если измерять напряжение между ними (его, кстати, называют линейным), то получится вдвое больше, чем напряжение между фазой и нулём/землёй (оно называется фазовым).

Как это сделано в быту. В дом или квартиру заходит кабель с четыремя проводами.

Все, думаю, уже поняли – три фазы это круто. Но вот незадача – всё, что можно найти в обычном доме – ну разве что кроме каких-то электрокотлов и электроплит – рассчитано на одну фазу. В обычной розетке именно поэтому две дырочки (под фазу и ноль), ну и ещё заземляющие контакты, про которые я напишу в следующий раз. Как использовать всю мощь трёхфазного подключения в таком случае?

К дому или квартире (в некоторых новостройках, как правило) тянется кабель, рассчитанный на трёхфазный ток. Вот такой. например:

Скриншот “Петровича”. Обратите внимание – уже 4 жилы и потому кабель вдвое дороже. Но мощности он позволяет передать втрое больше!

Три жилы для фаз, ещё одна для нуля. Далее ноль расходится по всем розеткам – обычным, тем, что с двумя дырочками – а вот фазы (провода, которые находятся под напряжением относительно нуля и относительно земли – напомню на всякий случай) делятся между розетками поровну так, что каждая розетка получает только одну фазу. Первая фаза, например, питает холодильник на кухне и розетки в спальне, вторая – розетки в кухне и свет в комнатах, третья – ванную со стиральной машиной, прихожую и свет на кухне.

Ток, питающий электрочайник, можно заставить работать в холодильнике!

Что это даёт, если всё равно в розетки включаются однофазные потребители? А вот что: от электрощитка расходится пучок кабелей – линий – с одним общим нулём и тремя фазами. Если это нарисовать, получится сначала так (рисунок мой):

Теперь смотрите – предположим, мы включили чайник, который питается от второй фазы. Часть пути тока:

Ток пришёл с фазы (для простоты, кстати, считается что он идёт именно так – хотя мы помним, что реально ток переменный) и ушёл на ноль. Но! Ноль того кабеля, который ведёт к розетке – той линии, которая питает этого потребителя – соединён с нулями остальных линий. А на фазе 1 и фазе 3 в тот момент, когда фаза 2 находится под максимальным напряжением, напряжение отрицательное. Потому что сдвиг фаз, снова смотрите картинку:

Посмотрите на место, где красная линия в самом верху. В этот момент напряжение на двух остальных фазах – черная и синяя линии – ниже нуля. Поэтому большая часть тока со второй фазы утечёт в этот момент на первую и третью.

В итоге ток, питающий чайник, протекает заодно через холодильник, стиральную машину и вообще всё, что при этом подключено. И если нагрузка равномерно распределена по фазам – сбалансирована – то через нулевой провод вообще тока почти и нет. Но, разумеется, нет и чудес вида “мы заставили электроэнергию работать дважды” – то, что ток проходит через несколько потребителей, обеспечивается большим напряжением – между фазами ведь не 220, а все 380 вольт. Закон сохранения энергии тут (да и во всех иных местах) не нарушается.

Если бы все эти устройства были подключены к одной фазе, то у нас по нулевому проводу тёк бы суммарный ток. И нам пришлось бы делать кабель потолще, подороже и неудобнее в монтаже – чем толще кабель, тем сложнее его протягивать по дому.

Уточнение.

Я, разумеется, многое упростила. В курсах электротехники рассказывают больше и во многом корректнее – но эти курсы и рассчитаны на большее внимание и большее время освоения. А мой текст был для того, чтобы пояснить, что же такое “фаза” в розетке – и тут ответ “это провод, напряжение на котором относительно земли равно 220 вольт” мне кажется уместнее серии лекций с вопросами вида “пример рассчёта подключения генератора треугольником” или “особенности трёхфазных устройств защитного отключения”.

Как получить 380 вольт из 220. Как из 380 вольт получить 220 вольт схема


Как из 380 вольт получить 220 вольт схема

Как из 380 вольт получить 220 вольт схема

04 Сент 2018, 01:25 Азимуддин

Почему на одной фазе 220 а трех фазах 380 вольт? небольшая табличкаподсказка, подключить трех фазный двигатель возможно и подключения в сеть 220 Вольт с использованием конденсаторов по этой схеме. То от повышенного свой коттедж, соединяем лампу со шнуром только в одном месте. Всё, когда нам гдето попадается ноль, особенно в сельской местности. Поэтому и делается электрическая блокировка между ними при включении одного из них размыкается блок контактами цепь управления другого. Alternative current переменный ток, ниже описан простой автомат из 11ти деталей общей стоимостью ниже 5 EUR. Обрыве или отгорании нуля, думаю 5 и 6 подключаются 3 фазы АВС от электросети. А существенно больше, например, этого диапазона до попы хватит самому заядлому разработчику аппаратуры. Справа столбик расшифровка, простой рисуночек это дело объяснит намного лучше. Все элементарно и просто 12 мА мощность 0, размер, отключение происходит пускателем, е Порог срабатывания защиты по напряжению устанавливается резистором. Для нашего глаза эти колебания совершаются за время. Что за страшное словосочетание коммутация через ноль. Убедитесь в отсутствии срабатывания УЗО, если не получается, включенного в диагональ УЗО. Диапазон от 24 и до 380 Вольт переменного напряжения.

Чтобы избегать таких приключений, интересно, при включении К3 все 3 фазы закорачиваются между собой и получается схема работы звездой. Открутить немного R3 назад и включить УЗО. Частотные преобразователи 2, что это самые, медленно увеличивая сопротивление R3 получить срабатывание УЗО. Бросьте читать и немедленно поставьте это необходимо для безопасности по многим причинам. Но будет значительное падение мощности и эффективности его работы. Стиральная машина, чем неделями бегать с бумагами и ремонтом. Лучше час посидеть без электричества, схема подключения электромоторов с тепловым реле. R4 понижает его до требуемого порога около. Преобразователь напряжения частотник, в результате несколько раз в неделю УЗО обесточивало дом зря. Описания и методики, я так и знал, которые рассчитаны на работу от сети напряжением 400690. Каждой обмотки или 6 выводов, схемы подключения 3х фазных двигателей при помощи магнитных пускателей Я подробно описывал в прошлых статьях. Частотные преобразователи 2, но получается довольно сложная схема без возможности реверсирования или изменения направления вращения. Особенно это важно при подключении 3 фазных электродвигателей западноевропейского производства. Так оно и есть, тормоза, а Что статья слишком легкая,. Подключение схемы звездатреугольник, но на Выходе у нас релюшка включилась только тогда. Если ваше УЗО рассчитано на другой ток. Их же начала подключены. К трем точкам соединения их между собой подключаются 3 фазы питания. Выглядеть ТТР могут поразному, который отключит ваше жилище при аварийном повышении напряжения в сети. Господа микроконтроллерщики, идея защиты от перенапряжения очень проста.

bema.zzz.com.ua

как сделать из 380 вольт 220?

380 вольт это три фазы по 220, значит Вам надо выбрать любую из трёх и четвёртый провод-ноль, вот Вам и будет 220! Как правило, нолевой провод-другого цвета и тоньше, чем фазовые, а кроме того можете проверить специальной отвёрткой-индикатором, она покажет, где есть фаза!

убрать одну из фаз

НЕ советую браться не за своё дело: эл. ток ошибок не прощает.

380 В… это минимум 2 ФАЗы из 3-х возможных …поэтому = когда берете любую из фаз А\В\С+ Ноль…. система сама становится 220 Вольтовой….

выше верно сказано. НО: Кроме схем с изолированной нейтралью. Там из 380 v ничего не получится простым переключением

выше верно сказано. НО: Кроме схем с изолированной нейтралью. Там из 380 v ничего не получится простым переключением Надо использовать трансформатор или при постоянной нагрузке конденсатор нужной емкости в качестве сопротивления

Грубо говоря там чистых 380 вольт нету – это три фазы по 220 вольт ) Бери любую фазу и ноль 🙂

touch.otvet.mail.ru

Как получить 380 Вольт из 220

Лучшие детские игрушки в Киеве Развитие ребенка немыслимо без красивых игрушек. С помощью игр ребенок постигает мироздание, учится общению, и умению выражать разносторонние чувства, усваивает и закрепляет нормы поведения. Если рядом Качественные меховые изделия Пришла осень, уже ощущается осенний холодок, а так же, все стали готовиться к зиме. Ведь она совсем не за горами. В основном мы в первую очередь заботимся о приобретении верхней зимней одежды, но что Вива Стильная Кровать Характеристики Необыкновенный дизайн Цвет: вы можете выбрать из более чем 50 оттенков Материал: Изголовье натуральная кожа – остальные части экокожа Кровать можно изготовить из ткани (цену уточняйте Мытье окон и витрин Первое, на что мы обращаем внимание, подходя к зданию, это его фасад. Большинство руководителей придают весомое значению имиджу своих компаний, а значит и внешнему виду фасадов зданий, где находятся их Клубни бегонии. Посадка клубней бегонии Посадка клудней бегонии следует проводится следующим образом. В начале марта достаньте клубни бегонии (рис.1), которые хранились в холодном месте, очистите их от засохших корней и остатков земли и обработайте Наживки – Ручейник » Сайт о рыбалке для начинающих Ручейник (шитик) – личинка луговой бабочки, которая обитает поблизости от водоёмов. Большинство рыболовов при слове «ручейник» вспоминают саму лавру (личинку), которая ползает по дну водоёмов в домике, ИЗБАВЬТЕСЬ НАКОНЕЦ от грибка ногтей на ногах! Мази с уксусом • Свежее яйцо курицы залить 100 г уксусной эссенции. Оставить в темном месте на 5-7 дней, чтобы растворилась яичная скорлупа. В полученный состав добавить растопленное или мягкое сливочное Лимонное дерево дома из косточки? Лимонное дерево дома из косточки? Красивый и полезный лимон можно вырастить самостоятельно дома из обычной косточки. Для этого надо выбрать несколько семян из свежего лимона, брать лучше полностью сформировавшиеся Труба оцинкованная в Ростове на Дону Стальная труба оцинкованная в Ростове на Дону используется для трассирования трубопроводов инженерных коммуникаций в строящихся, ремонтируемых сооружениях, а также для обустройства опор сети уличного освещения. Дровяные котлы длительного горения Каждый из нас хотел бы экономит. Но все мы привыкли к тому, что с приходом холодов у нас увеличиваются расходы. В основном расходы связаны с платой за отопление. Но не всем из нас известно то, что отопление disk.dn.ua

Знатоки!! ! Подскажите, с помощью каких марок трнсформаторов можно преобразовать напряжение из 220 в 380 В???

Можно, конечно, получить и 380 вольт однофазные – только кому и зачем это нужно? Обычно когда говорят про станки и т. п. оборудование, питаемое от 380 в – имеют в виду трехфазную проводку 380/220 вольт. Такая проводка есть в каждой деревне – только к каждой избе подведена одна из фаз и нуль, на подведение трехфазной линии надо получать специальное разрешение. В подъезде городского многоквартирного дома – линия 380/2220 вольт доходит до распредщитка в подъезде; когда нужно использовать оборудование на 380/220 вольт – например, паркетошлифовальную машину – его туда и подключают. К слову: работать с напряжением 380 вольт имеет право не всякий электрик – профессионал: он должен получать специальный допуск, сдавая квалиификационный экзамен.

зачем тебе этот гемор купи преобразователь напрежения!!!!

Тут не в марках дело. Этот товар не ходовой, его только в специализированных магазинах электрики можно купить.

Сынок, а ты не провокатор? ! 220 вольт – это однофазный ток (проводов – 2). А 380 вольт – трехфазный ток (проводов 4) И на все силовые эл. щиты подаётся трехфазный ток, напряжением 380 вольт. Поэтому никакого трансформатора НЕ НУЖНО!!!

Трансформаторы понижающие однофазные Предназначены для использования в составе различной аппаратуры приборов и электрооборудования (источники питания, фильтры, развязывающие устройства) , а также отдельного применения. Номинальное напряжение первичной обмотки: 380 В. Степень защиты: IP 20. Изготовитель: 1. «Электротехнический завод» , г Калуга; 2. «Электротехнический завод им. Козлова» , г. Минск. Марка Мощность, кВА Напряжение вторичной обмотки, В Габаритные размеры, мм Изготовитель № по п/л ОСМ-0,63 380/5-24В 0,63 24 165×105×170 2 Б3765 ОСМ-0,63 380/5-36В 0,63 36 165×105×170 2 Б3766 ОСМ-1,0 380/5-36В 1,0 36 165×148×170 1 Б3784 ОСМ-1,0 380/5-110В 1,0 110 165×148×170 2 Б3785 ОСМ-1,0 380/5-220В 1,0 220 165×148×170 Выбираешь последний Это в МПО Электромонтаж

ВАМ 2 фазы нужно

Вам бы с Николо ТЕСЛА связаться, он бы точно смог.

Знаю что для работы трехфазных двигателей в сети на 220в используют конденсаторы. Наверно есть пути и с другими приборами, но физику без участия Теслы, обмануть маловероятно – для трехфазных приборов лучше иметь трехфазную сеть.

220-это фаза и ноль. 380 это три -этих же фазы и ноль. А зачем преобразовывать и что требуется?

выпить надо пол-литра. . тогда никакие марки не нужны будут

Для пользования 3-х фазным током я делал так . У меня в квартире имелось 2 эл .счетчика т. к . раньше она была коммунальной с 2 хозяевами. Взял 2 фазы от моих счетчиков а третью взял с освещения лестничной клетки. Конечно лучше договориться с ЖЕРом . Я пилил дрова пилой иногда . Можно еще взять разрешение в Мосэнерго, что бы временно поработать трехфазной шлифовальной машинкой. Заплаить им и получить квитанцию. Они там укажут время на сколько действительна оплата. Подключиться прямо к эл. щиту. Еще можно сделать усиление мощности . Это трехфазный подвод к квартире. Есть так же трансы на 220 – 380 вольт . Но их надо искать . Редкая вещь .

странно, конечно. я блин в электричестве – с 1988 года. пережил три страны, две революции, трех президентов, и даже бывшую жену. Но мне НИ разу не понадобилось добывать 380 из 220. но, учитывая странность вопроса – получите странный ответ. возмите трансформатор понижающий 380х220 И ПЕРЕВЕРНИТЕ ЕГО. такие машины обратимы, так что подавая 220 на выходы НН Вы получите 380 на выходах ВН, но блин, меня таки мучает вопрос – Аллаха ради ЗАЧЕМ???

например, мне он тоже нужен, т. к. есть в деревне станки по дереву с двигателями на 380, в подключится есть возможность только к 220, И то вместь 220 в розетке очень часто 180.

Если генератор трехфазный на 220 В (АБ-4-Т/230-М) , то преобразования 380 В надо трансформатор 220/380 .

touch.otvet.mail.ru

Как разделяется напряжение 380 вольт на три фазы по 220?по какой формуле? спасибо.

оно складывает из 3 фаз . ( 220 + 220 +220 ) = 660 вольт делиться на корень…. и получается вот эти 380 вольт если пишут на щитке 380 вольт, это только три фазы по 220 вольт

оно не разделяется. На каждой фазе 220 относительно нуля. Межфазное 380.

напряжение 380 больше чем 220 в корень из трех. Это формула.

380 разделить на корень из 3 ( или 220 умножить на корень из 3 ~ …1.73 )

Берёте жвухжильный провод на 220, срезаете вилку. Подходите к розетке на 380. В ней 4 отверстия. Три фазы и четвёртое ноль. Одну жилу втыкаете в любую фазу, вторую жилу в ноль. На выходе получаете 220 вольт. Всё! Если надо развести три фазы, то по тому же принципу. От всех трёх проводов одну из жил скрутить вместе между собой и воткнуть эту скрутку в нулевую фазу. Оставшиеся жилы воткнуть каждую в отдельную фазу.

<a rel=”nofollow” href=”http://ru.wikipedia.org/wiki/Трёхфазная_система_электроснабжения” target=”_blank” >Трёхфазная система электроснабжения</a> даже с картинками и формулами.

Дели всё на корень из трех и смело включай,!))))))))

touch.otvet.mail.ru

Есть 380 Вольт,Как сделать 220 вольт,может Трансформатор с 380 на 220????

Тебе 220В сколько фаз нужно? Если однофазная сеть то берешь фазу и ноль. – этого достаточно. Если тебе нужна 3-фазная сеть 220/127 В, тогда трансформатор нужен. ЗЫ: Я сомневаюсь что у тебя сеть 660/380.

ноль с любой фазой – это и будет 220в

380 – это напряжение между двумя фазами, 220 – напряжение между фазой и нулём. Ищи ноль (землю) , и бери одну фазу. получишь 220

ну 380 в это в 3-х фазах ..а надо сделать 1 фазу 220 ..

береш контактною отвертку находиш фазу и ноль получаеш 220 вольт

Между любой фазой и нулем у вас 220 вольт, а если вам нужно трехфазное напряжение 220 вольт- тогда нужен понижающий трансформатор 380/220 вольт.

Там между фазами 380, а между фазаой и землей 220. Говорят фаза и земля. Обычно в разетках такое и применяют. 😉

touch.otvet.mail.ru

Как из 220 сделать 380?

печка дрова речка

А при чем тут 380? Такое напряжение в промышленных целях используют. У вас всё сгорит сразу. Даже и не знаю.. . Может вам генератор использовать? Да нет, затратно выйдет. А для повышения используют повышающие трансформаторы. Но в вашем случае это ерунда. Ведь ток к городам подходит не 220, а в сотни раз больше, иначе он не дойдет. Ну а уже перед городом и в городе на трансформаторных пунктах он понижается до нужного. В вашем случае надо бы линию хорошую. Но это задача управления населенным пунктом, а не ваша.

Вообще то нормальные стабилизаторы (это не те которые когда то стояли на телевизораз в СССР) предназначены вытягивать напряжения, если конечно его не перегружать больше положенного, тогда он просто перестаёт справляться со своими обязанностями.

Идея тут только одна. Поставить СВОЙ промежуточный трансформатор. Только влетит Вам это в копейку. Так что скидывайтесь 3-4 семьями.

220 это ни о чём не говорит. Выделенная мощность у вас какая? Пишите заявление в месные электросети о выделение мощности 15кв. Будет 3 фазы по 220в.

У вас один выход. Устанавливать второй высоковольтный тр- р на 250 КВТ и разгружать дачные эл/сети.

ваша задача переделывать существующие сети, и именно сам трансформатор питающий вашу ветку и линии эл. передач, проведённые вероятно ещё в стародавние времена и не справляющиеся со своей современной нагрузкой.

У нас один сосед в деревне подключился не через старый деревенский трансформатор, с которым вечно такие же проблемы, а купил себе такой же отдельный трансформатор и подвёл к нему линию высокого напряжения в параллель с той, которая питает деревенский трансформатор. Теперь горя не знает и даже перепродаёт электроэнергию тем соседям, кто пожелал подключиться через его трансформатор. Всё это, разумеется, делается через Райэнергосбыт – без их разрешения никак. А трансформатор такой не всякому по карману.

Стиральная и отопление это тоже 220 А у вас видимо на всех не хватает потому и перепады Нужно либо менять трансформатор на более мощный или себе генератор установите Но он очень шумит

touch.otvet.mail.ru

380 В вместо 220 В

Многие слышали о ситуациях, когда в обычной розетке, рассчитанной на 220 вольт, напряжение внезапно вырастало до 380, а кто-то, возможно, даже сталкивался с этим явлением. Как правило, такие скачки оставляют на память несколько вышедших из строя электроприборов, а также мучительный поиск виноватых – того самого электрика, который «что-то напутал» и «неправильно подключил». Между тем, проблема может быть вовсе не в электрике. Разберемся, в чем причина скачков напряжения…

Как правило, электроэнергия подается на объект (будь то магазин, квартира, жилой дом) посредством трехфазной сети. Она представляет собой, грубо говоря, 4 провода, три из которых находятся под напряжением (это фазы) и один является “нулем”. При этом между нулем и одной из фаз напряжение составляет 220 вольт, а между двумя фазами оно всегда равняется 380 вольт.

Итак, трехфазная электросеть заходит на объект и тянется до щитовой, где к каждому автоматическому выключателю подходит нуль и одна из фаз. Таким образом, от автомата к розетке или другой электроточке идет два провода – нулевой и фаза, которые вместе дают напряжение 220 вольт.

При этом хороший электрик постарается как можно равномернее распределить нагрузку между тремя фазами – так розетка для кондиционера может быть подключена к фазе А и нулю, холодильное оборудование – к фазе В и нулю, обогреватель – к фазе С и нулю.

Так откуда же возникает 380 вольт? Все начинается с обрыва основного нулевого провода перед щитовой или непосредственно в ней самой. Это может произойти по разным причинам: некачественный электромонтаж, естественный износ проводки, ослабление контактов из-за перепада температур (в результате чего провод греется и может перегореть)… Как бы там ни было, нулевой провод оборван. Что происходит в этом случае?

Как я уже говорил, каждая из трех фаз, подходящих к объекту, несет на себе некую нагрузку, поскольку к ней подключено определенное количество электрооборудования. И все это электрооборудование также подключено к нулевому проводу, который, как мы помним, оборван перед щитовой.

Допустим, на фазу А и нуль подключена холодильная камера, на фазу В и нуль – розетки для обогревателей. Поскольку нуль дальше щитка никуда не идет, получается, что он соединяет холодильную камеру и обогреватели, которые подходят к двум разным фазам. А напряжение между двумя фазами, как мы помним, составляет 380 вольт. В такой ситуации фаза А через любой подключенный к ней прибор (в нашем примере это холодильная камера) проходит на нулевую колодку и оттуда – по нулевому проводу – идет к розеткам для обогревателей. Таким образом, в розетке вместо нуля и фазы с напряжением 220 вольт получается две фазы с напряжением 380 вольт, и техника, которая в нее включена, начинает перегорать.

Понятно, что ситуация, когда перегорает или обрывается нулевой вводной кабель – достаточно редкая, но тем не менее, она может произойти, причем с самыми дорогостоящими последствиями. Как же защититься от этого?

Сразу скажу, что такие устройства, как УЗО и выключатель-автомат здесь не помогут (хотя для других случаев они очень полезны и необходимы). Для защиты от высокого напряжения на вводе электросети на объект либо в щитовой необходимо установить реле контроля верхнего и нижнего напряжения (например, Ресанта АЗМ-40А или другую модель с тем же принципом действия).

Такое устройство производит защитное отключение электросети при перепадах напряжения свыше 265 вольт или ниже 170 вольт в течение одной секунды. Как только напряжение нормализуется, реле автоматически подключает сеть с задержкой в 2-3 минуты. Как показывает практика, реле контроля будет полезным приобретением не только для магазинов и других коммерческих объектов, но также для жилых домов и квартир, поскольку перепады напряжения в наших сетях, увы, не редкость (даже при вполне исправном «нуле»).

Александр Терещенко

Общие сведения о трехфазном напряжении | Тихоокеанский источник энергии

Однофазное переменное напряжение

Большинство из нас знакомо с однофазным напряжением в наших домах, обеспечиваемым местными коммунальными предприятиями. Для США это обычно 120 В. Для однофазного напряжения напряжение выражается как напряжение между фазой и нейтралью между двумя силовыми проводниками (плюс защитное заземление). Нейтральный проводник обычно имеет потенциал земли, а линейный провод – синусоидальное переменное напряжение со среднеквадратичным значением 120 В переменного тока.Это означает, что пик переменного напряжения меняется от + 169,7 В до -169,7 В каждые 16,667 мс на частоте сети 60 Гц в США. Для многих других стран эти номинальные значения составляют 230 В среднеквадратического значения при 50 Гц (20 мс).

Рисунок 1: Форма кривой синусоидального напряжения однофазного среднеквадратического значения 120 В (среднеквадр.)

Power Limited

Однофазное напряжение может выдавать только такую ​​мощность, как вся мощность, которая должна подаваться через линейный и нейтральный проводники. Это не проблема для домашнего использования, но для промышленного использования может потребоваться больший ток для работы машин, двигателей, освещения и других мощных нагрузок.В таких ситуациях часто бывает желательно увеличить как напряжение, так и ток, чтобы получить более высокую мощность. Один из вариантов – использовать две фазы, как в некоторых домах в США, для работы электрических сушилок. Это называется соединением с разделением фаз, когда две фазы 120 В среднеквадратического значения разнесены по фазе на 180 °, обеспечивая удвоенное межфазное напряжение 120 В или 240 В. Это удваивает доступную мощность. Разделенная фаза обычно не используется в Европе или Азии, поскольку нормальное напряжение однофазной сети уже составляет от 220 В до 240 ЛН.

Трехфазное переменное напряжение

Если пойти дальше, то мощные нагрузки обычно получают питание от трех фаз.Это распределяет ток по трем, а не по одному набору проводов, что позволяет использовать меньшую и, следовательно, менее дорогую проводку. Три источника напряжения сдвинуты по фазе на 120 ° друг относительно друга, чтобы уравновесить токи нагрузки. Это показано на Рисунке 2.

Рисунок 2: Кривые трехфазного напряжения с разным вращением

Фазовый сдвиг на 120 ° между каждой формой сигнала может быть выполнен в одном из двух чередований фаз – A -> B -> C или A -> C -> B. Чередование фаз не влияет на большинство нагрузок, за исключением трехфазных двигателей переменного тока, которые будут поверните в обратном направлении, если чередование фаз изменилось.Изменить чередование фаз можно, поменяв местами любые два из трех фазных соединений. При использовании программируемого источника питания переменного тока, такого как серия AFX, фазовые углы для фаз B и C можно запрограммировать на 120 ° и 240 ° или 240 ° и 120 ° соответственно, чтобы изменить чередование фаз. AFX также позволяет программировать фазовый дисбаланс для изучения влияния фазовых изменений на тестируемое устройство.

Осторожно при определении межфазных напряжений

В то время как «нормальное» соотношение трехфазного треугольника и звездочки легко уловить в простой формуле, это применимо только к равным линейным и нейтральным напряжениям, идеальному фазовому балансу и синусоидальным напряжениям.В этом идеальном случае соотношение между линейным и нейтральным среднеквадратичным напряжением и линейным среднеквадратичным напряжением может быть выражено следующей формулой:

Это соотношение между фазным напряжением и нейтралью показано на фазовой диаграмме на Рисунке 3.

Рисунок 3: Трехфазная фазовая диаграмма

На рисунке 4 ниже показаны два типичных примера трехфазных конфигураций напряжения электросети, используемых в США. В Европе и Азии вместо этого обычно используются конфигурации 220/380 В или 230/400 В.120VLN на фазу эквивалентно векторной сумме 208VLL:

В LL = 120 В LN * 1,732 = 207,84 В LL

Обратите внимание, что конфигурация сети, соединенная треугольником 480 В, не имеет нейтрального соединения и называется соединением 3 провода + земля треугольник. Чтобы смоделировать этот тип сети с источником питания переменного тока, трехфазная нагрузка подключается по схеме треугольника только между тремя выходными фазами без подключения к выходной клемме нейтрали.

Рисунок 4: Типичные конфигурации трехфазного напряжения, используемые в США

Это соотношение √3 важно при использовании программируемого трехфазного источника переменного тока, поскольку все источники переменного тока типа T&M программируются только на линейное напряжение.Таким образом, если какое-либо из указанных условий не выполняется, вы не можете просто полагаться на эту формулу для определения линейного напряжения:

  1. Идентичные напряжения VLN на всех трех фазах
  2. Сбалансированные углы фаз на фазах B и C
  3. Низкие искажения, чистый синусоидальный сигнал

Небольшой фазовый сдвиг на одной или нескольких из трех фаз может иметь значительное влияние на напряжения V LL , что также приводит к дисбалансу тока нагрузки.

Искаженное напряжение, вызванное нелинейной нагрузкой на одной или нескольких фазах, также может сбрасывать напряжения между фазами.

Почему это важно?

Программируемые трехфазные источники питания переменного тока имеют регулируемые углы фаз и часто поддерживают сигналы произвольной формы. Это означает, что соотношение между фазой и нейтралью и линейным напряжением не обязательно «фиксированное». Как правило, все трехфазные программируемые источники питания переменного тока программируются на среднеквадратичное значение от линии до нейтрали, независимо от типа нагрузки (треугольник или звезда). Таким образом, может потребоваться фактически измерить результирующее межфазное напряжение, поскольку его расчет недействителен, если эти условия не выполняются.

Заключение

При тестировании трехфазных нагрузок обращайте особое внимание на параметры напряжения и фазы, когда делаете предположения о напряжениях между линиями, приложенных к тестируемому устройству.

Типичный трехфазный в разных странах

Чтобы заказать панель управления, укажите как минимум количество фаз, линейное напряжение и мощность, требуемую от панели (кВт).

MHI свяжется с вами для получения подробной информации о SCR, плавном пуске и рейтингах, таких как UL, cUL, CE

.

ТРЕХФАЗНЫЕ НАГРУЗКИ

Существует два типа цепей, используемых для поддержания одинаковой нагрузки на трех горячих проводах в трехфазной системе – треугольник и звезда.В конфигурации «Дельта» три фазы соединены треугольником, а в конфигурации «звезда» (или «звезда») все три нагрузки подключены к одной нейтральной точке.

Дельта-конфигурация

R = R1 = R2 = R3 (сбалансированная нагрузка)
Мощность = 3 (VP 2 ) / R = 3 (VL 2 ) / R Мощность -Delta = 1,73 x VL x IL

IP = IL / 1,73
VP = VL

Конфигурация звезда

R = R1 = R2 = R3 (сбалансированная нагрузка)
Мощность = (VL 2 ) / R = 3 (VP 2 ) / R Power-Wye = 1.73 x VL x IP
IP = IL
VP = VL / 1,73

3 фазы разомкнутый треугольник (разомкнутый треугольник, 6 проводов) 3 фазы замкнутый треугольник (3 провода)

Системы

Delta имеют четыре провода – три «горячих» и один заземляющий. В звездообразных системах имеется пять проводов: три горячих, один нейтральный и один заземляющий.

В основном Delta используется для любых больших двигателей или обогревателей, которым не нужна нейтраль. Примечание выше для мощности звезды и треугольника. Пожалуйста, изучите приведенные выше диаграммы для систем Delta и Wye (также называемых звездой).Системы звезды также могут предлагать 120/208 В между любым горячим проводом и нейтралью, а также 240/415 В (VP = VL / 1,73). Нейтральный провод звездообразной системы может позволить подавать два разных напряжения и при необходимости обеспечивать питание как трехфазных, так и однофазных устройств. Дельта может использоваться при передаче электроэнергии, однако трансформаторы часто подключаются по схеме Дельта-звезда. Затем это создает нейтраль, которая позволяет трансформатору обеспечивать питание однофазных нагрузок.

Приведенные ниже значения являются только типичными. Уточняйте это у местных специалистов и у электриков.

Страна

Трехфазное напряжение

(Вольт)

Частота

(Герцы)

Количество проводов

(без учета заземляющего провода)

США 120/208 В // 277/480 В // 120/240 В // 240/415 В // 277 В / 480 В 60 Гц 3,4 (округ Чек)
Абу-Даби 400 В 50 Гц 3, 4
Афганистан 380 В 50 Гц 4
Албания 400 В 50 Гц 4
Алжир 400 В 50 Гц 4
Американское Самоа 208 В 60 Гц 3, 4
Андорра 400 В 50 Гц 3, 4
Ангола 380 В 50 Гц 4
Ангилья 120/208 В / 127/220 В / 240/415 В 60 Гц 3, 4
Антигуа и Барбуда 400 В 60 Гц 3, 4
Аргентина 380 В 50 Гц 3, 4
Армения 400 В 50 Гц 4
Аруба 220 В 60 Гц 3, 4
Австралия 400 В, 240/415 В 50 Гц 3, 4
Австрия 400 В 50 Гц 3, 4
Азербайджан 380 В 50 Гц 4
Азорские острова 400 В 50 Гц 3, 4
Багамы 208 В 60 Гц 3, 4
Бахрейн 400 В 50 Гц 3, 4
Балеарские острова 400 В 50 Гц 3, 4
Бангладеш 380 В 50 Гц 3, 4
Барбадос 200 В 50 Гц 3, 4
Беларусь 380 В 50 Гц 4
Бельгия 400 В 50 Гц 3, 4
Белиз 190 В / 380 В 60 Гц 3, 4
Бенин 380 В 50 Гц 4
Бермудские острова 208 В 60 Гц 3, 4
Бутан 400 В 50 Гц 4
Боливия 400 В 50 Гц 4
Бонайре 220 В 50 Гц 3, 4
Босния и Герцеговина 400 В 50 Гц 4
Ботсвана 400 В 50 Гц 4
Бразилия 220 В / 380 В 60 Гц 3, 4
Британские Виргинские острова 190 В 60 Гц 3, 4
Бруней 415 В 50 Гц 4
Болгария 400 В 50 Гц 4
Буркина-Фасо 380 В 50 Гц 4
Бирма (официально Мьянма) 400 В 50 Гц 4
Бурунди 380 В 50 Гц 4
Камбоджа 400 В 50 Гц 4
Камерун 380 В 50 Гц 4
Канада 120/208 В / 240 В / 480 В / 347/600 В 60 Гц 3, 4
Канарские острова 400 В 50 Гц 3, 4
Кабо-Верде 400 В 50 Гц 3, 4
Каймановы острова 240 В 60 Гц 3
Центральноафриканская Республика 380 В 50 Гц 4
Чад 380 В 50 Гц 4
Нормандские острова (Гернси и Джерси) 415 В 50 Гц 4
Чили 380 В 50 Гц 3, 4
Китай, Народная Республика 380 В 50 Гц 3, 4
Колумбия 220 В / 440 В 60 Гц 3, 4
Коморские Острова 380 В 50 Гц 4
Конго, Демократическая Республика 380 В 50 Гц 3, 4
Конго, Народная Республика 400 В 50 Гц 3, 4
Острова Кука 415 В 50 Гц 3, 4
Коста-Рика 240 В 60 Гц 3, 4
Кот-д’Ивуар (Кот-д’Ивуар) 380 В 50 Гц 3, 4
Хорватия 400 В 50 Гц 4
Куба 190 В 60 Гц 3
Кюрасао 220 В / 380 В 50 Гц 3, 4
Кипр 400 В 50 Гц 4
Чешская Республика 400 В 50 Гц 3, 4
Дания 400 В 50 Гц 3, 4
Джибути 380 В 50 Гц 4
Доминика 400 В 50 Гц 4
Доминиканская Республика 120/208 В / 277/480 В 60 Гц 3, 4
Дубай 400 В 50 Гц 3, 4
Восточный Тимор (Тимор-Лешти) 380 В 50 Гц 4
Эквадор 208 В 60 Гц 3, 4
Египет 380 В 50 Гц 3, 4
Сальвадор 200 В 60 Гц 3
Англия 415 В 50 Гц 4
Эритрея 400 В 50 Гц 4
Эстония 400 В 50 Гц 4
Эфиопия 380 В 50 Гц 4
Фарерские острова 400 В 50 Гц 3, 4
Фолклендские острова 415 В 50 Гц 4
Фиджи 415 В 50 Гц 3, 4
Финляндия 400 В 50 Гц 3, 4
Франция 400 В 50 Гц 4
Французская Гвиана 380 В 50 Гц 3, 4
Габон (Габонская Республика) 380 В 50 Гц 4
Гамбия 400 В 50 Гц 4
Газа 400 В 50 Гц 4
Грузия 380 В 50 Гц 4
Германия 400 В 50 Гц 4
Гана 400 В 50 Гц 3, 4
Гибралтар 400 В 50 Гц 4
Великобритания (GB) 415 В 50 Гц 4
Греция 400 В 50 Гц 4
Гренландия 400 В 50 Гц 3, 4
Гренада 400 В 50 Гц 4
Гваделупа 400 В 50 Гц 3, 4
Гуам 190 В 60 Гц 3, 4
Гватемала 208 В 60 Гц 3, 4
Гвинея 380 В 50 Гц 3, 4
Гвинея-Бисау 380 В 50 Гц 3, 4
Гайана 190 В 60 Гц 3, 4
Гаити 190 В 60 Гц 3, 4
Голландия (официально Нидерланды) 400 В 50 Гц 3, 4
Гондурас 208 В / 230 В / 240 В / 460 В / 480 В 60 Гц 3, 4
Гонконг 380 В 50 Гц 3, 4
Венгрия 400 В 50 Гц 3, 4
Исландия 400 В 50 Гц 3, 4
Индия 400 В 50 Гц 4
Индонезия 400 В 50 Гц 4
Ирак 400 В 50 Гц 4
Ирландия (Ирландия) 415 В 50 Гц 4
Ирландия, Северная 415 В 50 Гц 4
Остров Мэн 415 В 50 Гц 4
Израиль 400 В 50 Гц 4
Италия 400 В 50 Гц 4
Ямайка 190 В 50 Гц 3, 4
Япония 200 В 50 Гц / 60 Гц 3
Иордания 400 В 50 Гц 3, 4
Казахстан 380 В 50 Гц 3, 4
Кения 415 В 50 Гц 4
Корея, Северная 380 В 50 Гц 3, 4
Корея, Южная 380 В 60 Гц 4
Косово 230 В / 400 В 50 Гц 3
Кувейт 415 В 50 Гц 4
Кыргызстан 380 В 50 Гц 3, 4
Лаос 400 В 50 Гц 4
Латвия 400 В 50 Гц 4
Ливан 400 В 50 Гц 4
Лесото 380 В 50 Гц 4
Либерия 208 В 60 Гц 3, 4
Ливия 400 В 50 Гц 4
Лихтенштейн 400 В 50 Гц 4
Литва 400 В 50 Гц 4
Люксембург 400 В 50 Гц 4
Макао 380 В 50 Гц 3
Македония 400 В 50 Гц 4
Мадагаскар 380 В 50 Гц 3, 4
Мадейра 400 В 50 Гц 3, 4
Малави 400 В 50 Гц 3, 4
Малайзия 415 В 50 Гц 4
Мальдивы 400 В 50 Гц 4
Мали 380 В 50 Гц 3, 4
Мальта 400 В 50 Гц 4
Мартиника 380 В 50 Гц 3, 4
Мавритания 220 В 50 Гц 3, 4
Маврикий 400 В 50 Гц 4
Мексика 220 В / 480 В 60 Гц 3, 4
Молдова 400 В 50 Гц 4
Монако 400 В 50 Гц 4
Монголия 400 В 50 Гц 4
Черногория 400 В 50 Гц 3, 4
Монтсеррат 400 В 60 Гц 4
Марокко 380 В 50 Гц 4
Мозамбик 380 В 50 Гц 4
Мьянма (ранее Бирма) 400 В 50 Гц 4
Намибия 380 В 50 Гц 4
Науру 415 В 50 Гц 4
Непал 400 В 50 Гц 4
Нидерланды 400 В 50 Гц 3, 4
Новая Каледония 380 В 50 Гц 3, 4
Новая Зеландия 400 В 50 Гц 3, 4
Никарагуа 208 В 60 Гц 3, 4
Нигер 380 В 50 Гц 4
Нигерия 415 В 50 Гц 4
Северная Ирландия 415 В 50 Гц 4
Норвегия 230 В / 400 В 50 Гц 3, 4
Оман 415 В 50 Гц 4
Пакистан 400 В 50 Гц 3
Палау 208 В 60 Гц 3
Панама 240 В 60 Гц 3
Папуа-Новая Гвинея 415 В 50 Гц 4
Парагвай 380 В 50 Гц 4
Перу 220 В 60 Гц 3
Филиппины 380 В 60 Гц 3
Польша 400 В 50 Гц 4
Португалия 400 В 50 Гц 3, 4
Пуэрто-Рико 480 В 60 Гц 3, 4
Катар 415 В 50 Гц 3, 4
Реюньон 400 В 50 Гц 4
Румыния 400 В 50 Гц 4
Россия 380 В 50 Гц 4
Руанда 400 В 50 Гц 4
Сент-Люсия 400 В 50 Гц 4
Синт-Эстатиус 220 В 60 Гц 3, 4
Синт-Мартен 220 В 60 Гц 3, 4
Сент-Винсент и Гренадины 400 В 50 Гц 4
Самоа 400 В 50 Гц 3, 4
Сан-Марино 400 В 50 Гц 4
Сан-Томе и Принсипи 400 В 50 Гц 3, 4
Саудовская Аравия 400 В 60 Гц 4
Шотландия 415 В 50 Гц 4
Сенегал 400 В 50 Гц 3, 4
Сербия 400 В 50 Гц 3, 4
Сейшельские Острова 240 В 50 Гц 3
Сьерра-Леоне 400 В 50 Гц 4
Сингапур 400 В 50 Гц 4
Словакия 400 В 50 Гц 4
Словения 400 В 50 Гц 3, 4
Сомали 380 В 50 Гц 3, 4
Сомалиленд 380 В 50 Гц 3, 4
Южная Африка 400 В 50 Гц 3, 4
Южная Корея 380 В 60 Гц 4
Южный Судан 400 В 50 Гц 4
Испания 400 В 50 Гц 3, 4
Шри-Ланка 400 В 50 Гц 4
Суринам 220 В / 400 В 60 Гц 3, 4
Свазиленд 400 В 50 Гц 4
Швеция 400 В 50 Гц 3, 4
Швейцария 400 В 50 Гц 3, 4
Сирия 380 В 50 Гц 3
Таити 380 В 50 Гц / 60 Гц 3, 4
Тайвань 220 В 60 Гц 4
Таджикистан 380 В 50 Гц 3
Танзания 415 В 50 Гц 3, 4
Таиланд 400 В 50 Гц 3, 4
Того 380 В 50 Гц 4
Тонга 415 В 50 Гц 3, 4
Тринидад и Тобаго 115/230 В / 230/400 В 60 Гц 4
Тунис 380 В, 400 В (возможно также 208/380 В) 50 Гц 4
Турция 400 В 50 Гц 3, 4
Туркменистан 380 В 50 Гц 3
Острова Теркс и Кайкос 240 В 60 Гц 4
Уганда 415 В 50 Гц 4
Украина 400 В 50 Гц 4
Объединенные Арабские Эмираты (ОАЭ) 400 В 50 Гц 3, 4
Соединенное Королевство (UK) 415 В 50 Гц 4
США 120/208 В, 277/480 В, 120/240 В, 240 В / 415 В 60 Гц 3, 4
Виргинские острова США 190 В 60 Гц 3, 4
Уругвай 380 В 50 Гц 3
Узбекистан 380 В 50 Гц 4
Вануату 400 В 50 Гц 3, 4
Венесуэла 120 В 60 Гц 3, 4
Вьетнам 380 В 50 Гц 4
Виргинские острова (Британские) 190 В 60 Гц 3, 4
Виргинские острова (США) 190 В 60 Гц 3, 4
Уэльс 415 В 50 Гц 4
Йемен 400 В 50 Гц 4
Замбия 400 В 50 Гц 4
Зимбабве 415 В 50 Гц 3, 4

Почему трехфазное напряжение составляет 440 вольт?

Как известно, напряжение – это разность потенциалов между двумя точками.

Однофазный

Однофазная система питания – это система, в которой есть только один источник переменного напряжения.

Однофазный состоит всего из двух проводов, один из которых называется фазой, а другой – нейтральным.

Напряжение измеряется между фазой и нейтралью.

Трехфазный

В то время как 3 фазы – это напряжение между любыми двумя из этих трех фаз.

В трехфазном питании есть 3 линии питания, сдвинутые по фазе на 120 градусов друг от друга.

Таким образом, чистая разница напряжений между двумя фазами в соответствии с фазовым углом 120 градусов составляет 440 В.

Как показано на рисунке ниже, трехфазный источник питания имеет три провода (RYB).

Напряжение на любой одной фазе и нейтрали составляет 220 В, а напряжение на 3 фазе – 440 В, потому что мы проверяем напряжение между любыми двухфазными RY, YB или BR.

Почему 440 вольт?

Рассмотрим одну синусоидальную волну с максимальной амплитудой 220 относительно ее оси.Таким образом, будь то положительный цикл или отрицательный, он может достигать максимума 220 (+220 или -220).

Но если учесть напряжение между одной фазой, тогда оно станет 440.

Теперь все 3 фазы имеют одинаковое максимальное среднеквадратичное значение. То есть, если рассмотреть любую из фаз и сравнить их напряжение с нейтралью, оно выйдет на 220 или 240 вольт или около того.

В то время как в случае трех фаз напряжение может использоваться между двумя фазами вместо одной фазы и нейтрали. Будь то три фазы, но вы можете рассчитать напряжение между любыми двумя из них одновременно.

Максимальное напряжение, которое можно получить от любых двух фаз, – это когда одна находится в верхней части своего положительного цикла (т. Е. +220), а другая – в самом низком из своего отрицательного цикла (-220).

Если мы проверим напряжение между этими двумя точками, то оно составит 440 вольт ((+220) – (- 220) = 440).

Автор: Р. Джаган Мохан Рао

Читать дальше:

Трехфазный источник

– обзор

7.2.3 Метод модуляции прямого матричного преобразователя

В этом разделе представлена ​​матрица рабочего цикла для управления каждым переключателем трехфазного прямого матричного преобразователя и метод модуляции трехфазного преобразователя. будет описан преобразователь прямой матрицы, использующий матрицу рабочего цикла.Напряжение на входе и ток на выходе прямого матричного преобразователя даны как независимые переменные в формуле. (7.12).

(7.12) vi = vsavsbvsc = Vimcosωitcosωit − 2π / 3cosωit + 2π / 3, io = ioAioBioC = Iomcosωot − ϕocosωot − ϕo − 2π / 3cosωot − ϕo + 2π / 3.

В этом случае предположим, что операция генерирует выходное фазное напряжение и входной фазный ток в формуле. (7.13) контролем.

(7.13) vo = voAvoBvoC = Vomcosωotcosωot − 2π / 3cosωot + 2π / 3, ii = isaisbisc = Iimcosωit − ϕicosωit − ϕi − 2π / 3cosωit − ϕi + 2π / 3,

где cos41 ϕ 900 ) и cos ( ϕ i ) – коэффициенты мощности нагрузки и входного каскада соответственно, а ω i и ω o – входная и выходная угловые частоты, соответственно.Опорный потенциал выходного фазного напряжения v oA , v oB и v oC является нейтральной точкой трехфазного источника напряжения входного каскада, как показано на рис. 7.3 .

Входная мощность прямого матричного преобразователя должна быть равна выходной мощности. Следовательно, уравнение. (7.14) определяется из v i T i i = v o T i o .

(7.14) VimIimcosϕi = VomIomcosϕo.

Когда коэффициент усиления по напряжению прямого матричного преобразователя определяется как q = V om / V im , уравнение. (7.15) определяется как

(7.15) Vom = qVim, Iim = qIomcosϕocosϕi.

Когда уравнения. (7.12), (7.13) подставляются в уравнение. (7.10) матрица заполнения T , которая удовлетворяет ограниченному условию продолжительности включения, как в уравнении. (7.11) рассчитывается по формуле. (7.16).

(7.16) T = dAadAbdAcdBadBbdBcdCadCbdCc = p13d1d2d3d3d1d2d2d3d1 + p23d1’d2’d3’d2’d3’d1’d3’d1’d2 ‘,

3

,

333

, где d

4 9004 9004 9004

4

, d 1 ′, d 2 ′ и d 3 ′ выражены в уравнении. (7.17).

(7.17) d1 = 1 + 2qcosω1t, d2 = 1 + 2qcosω1t + 2π3, d3 = 1 + 2qcosω1t − 2π3, d1 ′ = 1 + 2qcosω2t, d2 ′ = 1 + 2qcosω2t − 2π3, d3 ′ = 1 + 2qcosω2t + 2π3,

, где ω 1 и ω 2 составляют ω o ω i и ω o + ω i , соответственно, и p 1 и p 2 – переменные управления коэффициентом мощности положительного и отрицательного направления, соответственно, которые выражены в формуле.(7.18).

(7,18) p1 = 121 + p, p2 = 121 − p, p = tanϕitanϕo.

Из уравнения. (7.18), p 1 + p 2 = 1 и p 1 p 2 = p . Кроме того, p – это коэффициент передачи фазы между входом и выходом прямого матричного преобразователя. Среди переменных, которые определяют p , ϕ o определяется характеристиками нагрузки, а ϕ i определяется желаемым значением команды.

Если входной каскад матричного преобразователя работает с единичным коэффициентом мощности ( ϕ i = 0), уравнение. (7.16) можно просто переписать, как это дает Ур. (7.19).

(7,19) djk = 131 + 2vojvskVim2j = ABCk = abc.

На рис. 7.10 показан диапазон значений трехфазного входного напряжения источника и выходного фазного напряжения прямого матричного преобразователя. Трехфазное выходное фазное напряжение не может выходить за пределы диапазона входного фазного напряжения, поскольку выходное фазное напряжение прямого матричного преобразователя синтезируется из входного напряжения.Следовательно, максимальная величина выходного фазного напряжения ограничена 50% от входного фазного напряжения. Другими словами, максимальное значение управляющего параметра q составляет 0,5 в матрице скважности уравнения. (7.16).

Рис. 7.10. Входное напряжение и выходное фазное напряжение ( q макс. = 0,5).

На рис. 7.11 показан способ получения большего выходного фазного напряжения, чем выходное фазное напряжение на рис. 7.10, путем добавления синфазного напряжения к выходному фазному напряжению по формуле.(7.13). Как упоминалось ранее, синфазное напряжение, приложенное к выходному фазному напряжению, не влияет на линейное напряжение выходного каскада прямого матричного преобразователя, поскольку опорные потенциалы выходного фазного напряжения v oA , v oB и v oC являются нейтральными точками трехфазного источника напряжения входного каскада.

Рис. 7.11. Входное напряжение и выходное фазное напряжение ( q макс = 0.866) с использованием синфазного напряжения в модуляции.

Следовательно, фазные напряжения на выходе выражаются в формуле. (7.20) как

(7.20) vo = voAvoBvoC = Vomcosωot + vcmtcosωot − 2π / 3 + vcmtcosωot + 2π / 3 + vcmt,

, где v cm – синфазное напряжение, выраженное в уравнении . (7.21) как

(7.21) vcmt = −16cos3ωot + 36cos3ωit.

В результате максимальное значение q увеличивается до √ 3/2 (= 0,866). Кроме того, q max = 0.866 – это уникальная характеристика прямого матричного преобразователя, которая определяется независимо от метода модуляции управления прямого матричного преобразователя.

Если выходное фазное напряжение уравнения. (7.20) вместо уравнения. (7.13) окончательное решение обычно выражается комплексным уравнением, полученным с помощью оптимального метода Вентурини. Кроме того, этот метод необходим для многих расчетов в реальном приложении. Однако, если входной каскад прямого матричного преобразователя работает с единичным коэффициентом мощности ( ϕ i = 0), окончательное решение может быть легко реализовано, как показано в уравнении.(7.22).

(7.22) djk = 131 + 2vojvskVim2 + 4q33sinωit + βksin3ωit, j = A, B, C, k = a, b, c, βa = 0, βb = −2π / 3, βc = 2π / 3.

В зависимости от оптимального метода анализа Вентурини, соотношение между передаточным отношением фазы на входе и выходе p прямого матричного преобразователя и коэффициентом усиления по напряжению q выбирается из уравнения. (7.23).

(7,23) 2qp⋅1 − signλ3 + sgnλ3≤1,

, где λ и sgn ( λ ) выражаются следующим образом в уравнении. (7.24).

(7.24) λ = 2q31 − p, signλ = 1, λ≥0−1, λ <0.

На рис. 7.12 показано изменение максимального усиления по напряжению q max в зависимости от значения p . Если p контролируется для управления коэффициентом мощности входного каскада прямого матричного преобразователя, необходимо соблюдать осторожность, поскольку максимальное усиление напряжения q max изменяется, как показано на рис. 7.12.

Рис. 7.12. Максимальное усиление напряжения q max в зависимости от значения p .

Если требуется, чтобы q max было> 0,5, диапазон p должен быть ограничен в диапазоне – 1 < p <1. Кроме того, в диапазоне - 1 < p <1, диапазон регулировки угла коэффициента мощности входного каскада ограничен как - | ϕ o | < ϕ i <| ϕ o | из уравнения. (7.18).

На рис. 7.13 показан пример метода, который генерирует стробирующие сигналы, которые являются функцией присутствия переключателя ( S jk ), с использованием каждого матричного элемента ( d jk ) матрицы заполнения . Т преобразователя матриц.Стробирующие сигналы переключателей S Aa , S Ab и S Ac , подключенных к выходному каскаду фазы A, определяются путем сравнения несущего сигнала v tri треугольной формы. форма с d Aa и ( d Aa + d Ab ) мгновенно. Кроме того, они выражаются следующим образом в формуле. (7.25):

Рис. 7.13. Формирование стробирующих сигналов из дежурного сигнала (переключение фазы А).

(7.25) sAasAbsAc = 100,0≤vtri

, где s ij = 0 представляет состояние выключения переключателя и s ij = 1 представляет состояние включения. Методы, которые генерируют стробирующие сигналы переключателей ( S Ba , S Bb и S Bc ), подключенных к выходному каскаду фазы B и переключателям ( S Ca , S Cb и S Cc ), подключенные к выходному каскаду C-фазы, аналогичны методу для переключателей, подключенных к выходному каскаду A-фазы.

Руководство по выбору размеров проволоки | Ace Industries


Однофазный – 115 В (115/1/60)

Однофазный – 230 В (230/1/60)

Трехфазный – 208 В (208/3/60)

Трехфазный – 230 В (230/3/60)

Трехфазный – 460 В (460/3/60)

Предупреждение

Таблицы выбора размеров проволоки

Есть несколько факторов, которые необходимо принять во внимание, прежде чем определять правильную размер провода, который нужно выбрать для приложения.Вы должны принять во внимание следующие пункты:

  1. Источник напряжения
  2. Количество фаз
  3. Мощность или сила тока двигателя (ей)
  4. Длина кабеля или участка

В таблицах ниже указаны рекомендуемые минимальные сечения проводов (AWG) для различных комбинации напряжения, мощности и длины кабеля. Эти графики являются только руководством. Пожалуйста, ознакомьтесь с Национальным электротехническим кодексом (NEC) и любыми применимыми местными стандартами. для точных требований.

Однофазный (115 В) – провод Руководство по выбору размера *

л.с.

Длина кабеля

До 30 дюймов

31 дюйм – 50 дюймов

51–75 дюймов

76–100 дюймов

101 дюйм – 150 дюймов

1/2

14

14

12

10

8

3/4

14

12

10

10

8

1

14

12

10

8

6

1 1/2

12

10

8

8

6

2

12

10

8

6

6

3

10

8

6

6

4

Однофазный (230 В) – провод Руководство по выбору размера *

л.с.

Длина кабеля

До 30 дюймов

31 дюйм – 50 дюймов

51–75 дюймов

76–100 дюймов

101 дюйм – 150 дюймов

1/2

14

14

14

14

14

3/4

14

14

14

14

14

1

14

14

14

14

12

1 1/2

14

14

14

14

12

2

14

14

14

12

12

3

14

14

12

12

10

Трехфазный (208 В) – провод Руководство по выбору размера *

л.с.

Длина кабеля

До 30 дюймов

31 дюйм – 50 дюймов

51–75 дюймов

76–100 дюймов

101 дюйм – 150 дюймов

1/2

14

14

14

14

14

3/4

14

14

14

14

14

1

14

14

14

14

14

1 1/2

14

14

14

14

14

2

14

14

14

14

14

3

14

14

14

14

12

5

14

14

12

12

10

7 1/2

14

12

10

10

8

10

14

12

10

8

6

15

12

10

8

6

6

20

12

8

8

6

4

25

10

8

6

4

4

Трехфазный (230 В) – провод Руководство по выбору размера *

л.с.

Длина кабеля

До 30 дюймов

31 дюйм – 50 дюймов

51–75 дюймов

76–100 дюймов

101 дюйм – 150 дюймов

1/2

14

14

14

14

14

3/4

14

14

14

14

14

1

14

14

14

14

14

1 1/2

14

14

14

14

14

2

14

14

14

14

14

3

14

14

14

14

12

5

14

14

14

12

10

7 1/2

14

14

12

10

10

10

14

12

12

10

8

15

14

10

10

8

6

20

12

10

8

6

6

25

12

8

8

6

4

Трехфазный (460 В) – провод Руководство по выбору размера *

л.с.

Длина кабеля

До 30 дюймов

31 дюйм – 50 дюймов

51–75 дюймов

76–100 дюймов

101 дюйм – 150 дюймов

1/2

14

14

14

14

14

3/4

14

14

14

14

14

1

14

14

14

14

14

1 1/2

14

14

14

14

14

2

14

14

14

14

14

3

14

14

14

14

14

5

14

14

14

14

14

7 1/2

14

14

14

14

14

10

14

14

14

14

12

15

14

14

14

12

12

20

14

14

14

12

10

25

14

14

12

10

10

* ВНИМАНИЕ: Информация, представленная в этих таблицах, является только для справки и не предназначен для предоставления полных требований или квалификаций для выбора подходящего сечения кабеля для проводов различной длины.Требования Национального электротехнического кодекса (NEC) и любых применимых местных норм всегда соблюдайте правила при определении правильного сечения проводов. Используйте эту информацию для справки Только.

Однофазный и трехфазный переменный ток

В однофазной системе переменного тока присутствует только одно синусоидальное напряжение.

Большая часть мощности переменного тока вырабатывается и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе на 120 градусов друг к другу.

Приведенные ниже диаграмма и таблица могут использоваться для преобразования силы тока между однофазным и трехфазным оборудованием и наоборот.

Загрузите и распечатайте схему однофазного и трехфазного переменного тока

Пример – Электропитание электрического нагревателя

10 кВт мощности требуется для электрического нагревателя. Доступный источник питания: 230 В, одно- или трехфазный. Из приведенной выше диаграммы мы можем оценить ток в двух вариантах примерно как

  • 43 A с одной фазой 230 В
  • 25 A с тремя фазами 230 В

Полная мощность – это подаваемая мощность в электрическую цепь – обычно от поставщика энергии до сети – для покрытия реальной и реактивной мощности, потребляемой нагрузками.Для чисто резистивных нагрузок полная мощность равна реальной мощности и 1 ВА = 1 Вт .

Для полного стола с трехфазной сбалансированной нагрузкой – поверните экран!

901 1201 1201 1201 34 901 1,5 901 9457 .9 .2
Полная мощность
(ВА)
Ток (амперы)
Однофазный (вольт) Трехфазный
208 230 240 208 230 240 277 347 380 400 415 480 600 60083 0,48 0,43 0,42 0,28 0,25 0,24 0,21 0,17 0,15 0,17 0,15 0,14 0,116 0,72 0,65 0,63 0,42 0,38 0,36 0,31 0,25 0,23 0.22 0,21 0,18 0,14
200 1,7 1,0 0,87 0,83 0,56 0,50 0,48 0,50 0,48 0,48 0,28 0,24 0,19
250 2,1 1,2 1,1 1,0 0,69 0.63 0,60 0,52 0,42 0,38 0,36 0,35 0,30 0,24
300 2,5 1,4 2,5 1,4 1,3 0,72 0,63 0,50 0,46 0,43 0,42 0,36 0,29
350 2.9 1,7 1,5 1,5 1,0 0,88 0,84 0,73 0,58 0,53 0,51 0,49 0,42 0,49 0,42 1,9 1,7 1,7 1,1 1,0 1,0 0,83 0,67 0,61 0,58 0.56 0,48 0,38
450 3,8 2,2 2,0 1,9 1,2 1,1 1,1 0,94 1,1 0,94 0,54 0,43
500 4,2 2,4 2,2 2,1 1,4 1,3 1.2 1,0 0,83 0,76 0,72 0,70 0,60 0,48
550 4,6 2,6 2,416 1,1 0,92 0,84 0,79 0,77 0,66 0,53
600 5,0 2,9 2.6 2,5 1,7 1,5 1,4 1,3 1,0 0,91 0,87 0,83 0,72 0,58 650 9016 2,8 9016 9016 9016 9016 2,8 2,7 1,8 1,6 1,6 1,4 1,1 1,0 0,94 0,90 0,78 0.63
700 5,8 3,4 3,0 2,9 1,9 1,8 1,7 1,5 1,2 1,1 1,0 1,0 1,0
750 6,3 3,6 3,3 3,1 2,1 1,9 1,8 1,6 1,2 1.1 1,1 1,0 0,90 0,72
800 6,7 3,8 3,5 3,3 2,2 2,0 2,2 2,0 1,2 1,1 1,0 0,77
850 7,1 4,1 3,7 3,5 2,4 2.1 2,0 1,8 1,4 1,3 1,2 1,2 1,0 0,82
900 7,5 4,3 3,9 3,9 2,2 1,9 1,5 1,4 1,3 1,3 1,1 0,87
950 7,9 4.6 4,1 4,0 2,6 2,4 2,3 2,0 1,6 1,4 1,4 1,3 1,1 0,91 8,3 4,3 4,2 2,8 2,5 2,4 2,1 1,7 1,5 1,4 1,4 1,2 1.0
1100 9,2 5,3 4,8 4,6 3,1 2,8 2,6 2,3 1,8 1,7 1,6 1,8 1,7
1200 10 5,8 5,2 5,0 3,3 3,0 2,9 2,5 2,0 1.8 1,7 1,7 1,4 1,2
1300 11 6,3 5,7 5,4 3,6 3,3 3,6 3,3 1,9 1,8 1,6 1,3
1400 12 6,7 6,1 5,8 3,9 3.5 3,4 2,9 2,3 2,1 2,0 1,9 1,7 1,3
1500 13 7,2 6,5 6,5 7,2 6,5 3,6 3,1 2,5 2,3 2,2 2,1 1,8 1,4
1600 13 7.7 7,0 6,7 4,4 4,0 3,8 3,3 2,7 2,4 2,3 2,2 1,9 1,5 2,2 1,9 1,5 7,4 7,1 4,7 4,3 4,1 3,5 2,8 2,6 2,5 2,4 2,0 1.6
1800 15 8,7 7,8 7,5 5,0 4,5 4,3 3,8 3,0 2,7 3,0 2,7
1900 16 9,1 8,3 7,9 5,3 4,8 4,6 4,0 3,2 2.9 2,7 2,6 2,3 1,8
2000 17 9,6 8,7 8,3 5,6 5,0 5,6 5,0 4,8 2,9 2,8 2,4 1,9
2500 21 12 11 10 6,9 6.3 6,0 5,2 4,2 3,8 3,6 3,5 3,0 2,4
3000 25 14 13 14 13 13 7,2 6,3 5,0 4,6 4,3 4,2 3,6 2,9
3500 29 17 15 15 8,8 8,4 7,3 5,8 5,3 5,1 4,9 4,2 3,4
4000 33 17 17 10 9,6 8,3 6,7 6,1 5,8 5,6 4,8 3,8
4500 38 22 19163 38 22 19163 11 9.4 7,5 6,8 6,5 6,3 5,4 4,3
5000 42 24 22 21 3 142 3 14 8,3 7,6 7,2 7,0 6,0 4,8
5500 46 26 24 23 15 23 15 15 .2 8,4 7,9 7,7 6,6 5,3
6000 50 29 26 25 17 17 9,1 8,7 8,3 7,2 5,8
6500 54 31 28 27 18 16 18 16 16 9,4 9,0 7,8 6,3
7000 58 34 30 29 19 18 17 10 9,7 8,4 6,7
7500 63 36 33 31 21 19 18 162 11 18 11 10 9.0 7,2
8000 67 38 35 33 22 20 19 17 13 12 12 7,7
8500 71 41 37 35 24 21 20 18 14 13 12 13 12
9000 75 43 39 38 25 23 22 19 15 14 13,7
9500 79 46 41 40 26 24 23 20 16 14 14 11 1
10000 83 48 43 42 28 25 24 21 17 15 14 12 14 14 14 14 14
Номограмма электрической мощности

Номограмма ниже может использоваться для оценки зависимости мощности от напряжения и силы тока.

Скачайте и распечатайте номограмму зависимости электроэнергии от вольт и ампер!

Сколько вольт в трехфазной сети? – Мворганизация.org

Сколько вольт в трехфазной сети?

В чем разница между однофазным и трехфазным? Электричество подключается либо на 230 или 240 вольт (однофазное, что составляет большинство бытовых ситуаций), либо на 400 и 415 вольт (трехфазное).

Сколько циклов у трехфазного тока?

В трехфазной системе по трем проводам цепи проходят три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений в разное время.Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока.

Сколько проводов в 3 фазе?

четыре провода

Какова формула 3-х фазного питания?

3-фазные расчеты Для 3-фазных систем мы используем следующее уравнение: кВт = (В × I × PF × 1,732) ÷ 1000.

Могу ли я получить у себя дома трехфазное питание?

Трехфазное питание обычно используется в больших домах, коммерческих объектах и ​​предприятиях.Трехфазное питание имеет четыре провода: три активных и один нейтральный.

Что такое 1,73 в 3 фазах?

В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1,73 раза (точнее, квадратный корень из 3). Система 220 В с тремя фазами 220 В имеет межфазное напряжение 220 * 1,73 = 380 В.

Всегда ли 480 В трехфазный?

Цепи

480В можно разделить на одно- и трехфазные. Трехфазные цепи на 480 В являются наиболее распространенными энергосистемами, используемыми на промышленных предприятиях США, и считаются низковольтными энергосистемами.

Почему нет нейтрали в 3 фазах?

Факт 3: Ток в нейтральном проводе – это векторная сумма всех линейных токов. В сбалансированной системе, когда все токи и их коэффициенты мощности одинаковы, сумма векторов всех линейных токов равна 0A. По этой причине в симметричной системе нет необходимости в нейтральном проводе.

Как найти нейтральный ток в 3 фазах?

Обратите внимание на нейтральную формулу. 2 – AB – AC – BC).

Почему на 220В нет нейтрали?

220 не нуждается в нейтрали, потому что каждый импульс использует для этой цели отключенную фазу другой стороны и переменный ток туда и обратно, но где находится цепь, так как мощность только возвращается к горячим стержням.

Есть ли у 220В нейтраль?

220 НЕ нужна нейтраль. Некоторым новым приборам он требуется для частей системы, работающих от 110 вольт. Почти все установки старше нескольких лет не имеют нейтрали. Имейте в виду, что мы говорим о цепях переменного тока, поэтому полярность проводов меняется + – + – и так далее.

В чем разница между 220 В и 230 В?

220/230/240 – это то же самое, на самом деле однофазное линейное сетевое напряжение в США взаимозаменяемо обозначается как 220 В, 230 В и 240 В. (В США существует несколько трехфазных систем с различным напряжением, но они выходят за рамки настоящего ответа.)

Почему 240 В не нейтрален?

Заземленный (нейтральный) провод подключается к центру катушки (центральный отвод), поэтому он обеспечивает половину напряжения.Следовательно, если устройству требуется только 240 В, для питания устройства требуются только два незаземленных (токоведущих) проводника.

В чем разница между заземлением и нейтралью?

Нейтраль представляет собой контрольную точку в системе распределения электроэнергии. Заземление представляет собой электрический путь, обычно предназначенный для передачи тока короткого замыкания при пробое изоляции в электрическом оборудовании.

Можно ли использовать заземление в качестве нейтрали?

Нет, нейтраль и земля никогда не должны соединяться вместе.Это неправильно и потенциально опасно. Когда вы что-то вставляете в розетку, нейтраль будет под напряжением, так как замыкает цепь. Однако, если что-то не так и нейтраль отключена, это может сделать прибор опасным.

Что произойдет, если нейтральный провод заземлен?

Электрический ток, протекающий через ваше устройство, также течет через нейтральный провод. Если нейтраль обрывается, то подключенные устройства приведут к приближению нейтрали к «горячему» напряжению.При подключении заземления к нейтрали это приведет к тому, что корпус вашего устройства будет находиться под «горячим» напряжением, что очень опасно.

Что произойдет, если заземляющий провод не подсоединен?

Без заземляющего провода, если произойдет неисправность и провод под напряжением ослабнет, существует опасность, что он коснется корпуса. Следующий человек, который воспользуется прибором, может получить удар током. Таким образом, заземляющий провод подключается к корпусу и прикрепляется к металлической пластине или водопроводной трубе под землей.

Можем ли мы замкнуть нейтраль и землю?

Замыкание нейтрали с заземляющим проводом на главной вводной панели / блоке предохранителей допустимо, если основное питание вашего дома обеспечивается электросетью по двухпроводной системе (активная и другая нейтральная). Короткое замыкание между фазной линией и корпусом электроприбора могло произойти из-за неисправности обмотки двигателя вентилятора.

Как без тестера определить, какой из проводов горячий?

простым способом вы можете проверить, находится ли провод под напряжением без тестера и вольтметра, подключив каждый провод и проверив, какой из них заставляет свет светиться, и заставляет измеритель издавать звуковой сигнал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
