5l0380r distributor | OMO
KA5L0380R = 5L0380R Datasheet – DALINCOM
Description. The Fairchild Power Switch(FPS) product family is specially designed for an off-line SMPS with minimal external components. The Fairchild Power …
5L0380R datasheet – Fairchild Power Switch(fps) – DigChip
Details, datasheet, quote on part number: 5l0380r. … The Fairchild Power Switch(FPS) product family is specially designed for an off-line SMPS with minimal external components. The Fairchild Power Switch(FPS) consists of a high voltage power SenseFET and a current mode PWM IC.
KA5L0380R SPS
The SPS product family is specially designed for an off-line SMPS with minimal external components. The SPS consist of high voltage power SenseFET and …
5L0380R Datasheet pdf – Fairchild Power Switch(FPS) – Fairchild …
5l0380r datasheet, 5l0380r pdf, 5l0380r data sheet, datasheet, data sheet, pdf, Fairchild Semiconductor, Fairchild Power Switch(FPS)
KA5L0380R (5L0380R) TO-220F-4 [5088] : Sunrom Electronics .
..KA5l0380r ( 5l0380r) TO-220F-4. SMPS Controller 35W. KA5l0380r ( 5l0380r) TO-220F-4. Sunrom Part# 5088. Product Discontinued. We are no longer …
5L0380R Datasheet(PDF) – Fairchild Semiconductor – Alldatasheet.com
5l0380r datasheet, 5l0380r circuit, 5l0380r data sheet : FAIRCHILD – Fairchild Power Switch(FPS) ,alldatasheet, datasheet, Datasheet search site for …
Buy 5l0380r and get free shipping on AliExpress.com
Buy low price, high quality 5l0380r with worldwide shipping on AliExpress.com.
(PDF) 5L0380R Datasheet PDF Download – www.fairchildsemi.com …
5l0380r Datasheet PDF Download – Fairchild Power Switch(FPS), 5l0380r data sheet.
KA 5L0380R, Tube KA5L0380R; Röhre KA 5L0380R ID66327, IC – I
Tube KA 5l0380r or Röhre KA5l0380r ID66327, IC – Integrated Circuit, Wires and Power-supply shown. Radio tubes are valves.
Amazon.com: 10pcs KA5L0380R,5L0380R, PWM switching power .
..Amazon.com: 10pcs KA5l0380r, 5l0380r, PWM switching power supply Module: Home Audio & Theater.
5L0380R (KA5L0380R) | Mosfet | Field Effect Transistor – Scribd
Documents Similar To 5l0380r (KA5l0380r). 526727.pdf. Uploaded by. Junaid Khan. Irfb4310 Mosfet. Uploaded by. prasad. gate mock test1. Uploaded by.

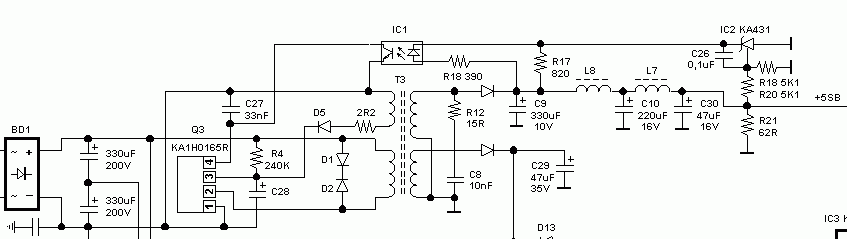

DVD0380BH Power Circuit diagram
5l0380r. ACIN. 0.1K/275V. 1. 2. 3. 4. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. HER107. HER107. SB360. 1N4007X4. FR107. FR107. FR107. 47U/400V. 101/1KV. 47UF/ 50V.
【KA5L0380R/5L0380R FSC】Electronic Components In Stock …
Product Detail: Offer KA5l0380r/ 5l0380r FSC, KA5l0380rDTU, KA5L038RYDTU from Hong Kong Inventory.
5PCS Power Controller 5L0380R KA5L0380R BRAND NEW – eBay
Manufacturer P/N: 5l0380r. Power board. You may also like. Normally, declared value is under 20USD is safety. We do our best to process as quickly as …
5L0380 Power Switch IC | Mepits
SPECIFICATIONS: Power Switch Drain Voltage: 650V Drain Current: 12A Supply Voltage: 30V Supply Current: 12mA.
Ci. 5l0380r no Mercado Livre Brasil
Encontre Ci. 5l0380r no Mercado Livre Brasil. Descubra a melhor forma de comprar online.
5L0380R Original Pulled Fairchild Integrated Circuit | eBay
Find great deals for 5l0380r Original Pulled Fairchild Integrated Circuit. Shop with confidence on eBay!
5L0380R,5L0380R pdf中文资料,5L0380R引脚图,5L0380R电路 …
本资料有 5l0380r、 5l0380r pdf、 5l0380r中文资料、 5l0380r引脚图、 5l0380r 管脚图、 5l0380r简介、 5l0380r内部结构图和 5l0380r引脚功能。
5L0380R Fairchild/ON Semiconductor | WIN SOURCE
Fairchild/ON Semiconductor 5l0380r is available at WIN SOURCE. Please review product page below for detailed information, including 5l0380r price, …
SEMICONDUCTOR 5L0380R, Electronix
[ 5l0380r]. SEMICONDUCTOR 5l0380r. Quality semiconductors from Electronix Online! All parts are new – no pulls. Related products: 40 Watt Solder Iron
5l0380r Stock and Price by Distributor – FindChips
Compare 5l0380r price and availability by authorized and independent electronic component distributors.
5L0380r Import Data and Price to India – Seair.co.in
View details of 5l0380r imports shipment data to India with price, date, HS codes , major Indian ports, countries, importers, buyers in India, quantity and more.
5L0380R – IC Chips,Purchase 5L0380R online with free shipping …
UTSOURCE provides 5l0380r with lower prices and higher quality through multiple electronic component sellers, and we also provide 5l0380r datasheets, …
5L0380R – INTER-CHIP OLSZTYN – CZĘŚCI, AKCESORIA I …
5l0380r. UKŁAD SCALONY 5l0380r TO220F ZAMIENNIK 5M0380R TO220F. cena netto: 11,38 PLN cena brutto: 14,00 PLN. Brak w magazynie. 5l0380r …
5L0380R KA5L0380R TO-220F-4 IC chip LCD power management …
5l0380r KA5l0380r TO-220F-4 IC chip LCD power management module.
Integrado 5l0380r en Mercado Libre Venezuela
Encuentra Integrado 5l0380r en Mercado Libre Venezuela. Descubre la mejor forma de comprar online.
10pcs KA5L0380R,5L0380R, PWM switching power … – Amazon UK
Shop 10pcs KA5l0380r, 5l0380r, PWM switching power supply Module. Free delivery and returns on eligible orders.
5L0380R KA5L0380R TO-220F-4 150V 100MHz E273 7489581018 …
Kup teraz na allegro.pl za 13.99 zł – 5l0380r KA5l0380r TO-220F-4 150V 100MHz E273 (7489581018). Allegro.pl – Radość zakupów i bezpieczeństwo dzięki …
Ka 5l0380 R 5l0380r Ka5l0380r 5l0380 0380 To220f-4 – $ 115,00 en …
Compralo en Mercado Libre a $ 115,00 – Comprá en 12 cuotas. Encontrá más productos de Electrónica, Audio y Video, Componentes Electrónicos, Circuito …
5L0380R Chip Ic, OEMNO:5L0380R, Application:5L0380R
5l0380r Chip Ic, OEMNO: 5l0380r, Application: 5l0380r, Find detailed product information for 5l0380r Chip Ic and other products from Chip Technology Co., …
10PCS/lot KA5L0380RYDTU KA5L0380R 5L0380R IC FPS PWR …
10PCS/lot KA5l0380rYDTU KA5l0380r 5l0380r IC FPS PWR SWITCH SMPS TO-220F-4. Datasheets KA5x03xx-Series Standard Package ? 50 Category …
5L0380R-4PIN 5L, Semiconductors | Wagner Online Electronic Stores
NOTICE! This product is currently unavailable and has been replaced with the product below. KA5l0380r-4PIN View Substitute Product. Related Products for …
5L0380R KA5L0380R TO-220F-4 5L0380 IC – COLOR MŰSZAKI BOLT
SMPS tápegység IC 800 V 4 A. Főleg LCD TV-ben monitorokban használatos. Tokozás: TO-220-4F. Adatlap a gyártó linken.
Купить Микросхема 5L0380R (KA5L0380RTU) по цене 26 грн. в …
В интернет-магазине Радиокомпоненты вы можете приобрести Микросхема 5l0380r (KA5l0380rTU) всего за 26 грн.
KA5L0380RYDTU Fairchild TO-220F-4L(Forming) Marking:5L0380R
Description, 800V Integrated Power Switch for 35Watt offline flyback converter. Pins/Package, TO-220F-4L(Forming). Vout/Iout, 650V/30A. Marking, 5l0380r.
10pcs KA5L0380R,5L0380R, PWM switching power … – Amazon.it
Compra 10pcs KA5l0380r, 5l0380r, PWM switching power supply Module. SPEDIZIONE GRATUITA su ordini idonei.
Количество строк: 5101520253050100Все | |||
1 | Datasheet ADP3205 | ||
2 | Datasheet APL1085 | ||
3 | Datasheet APW7080 | ||
4 | Datasheet APW7120 | ||
5 | Datasheet AT2005B | ||
6 | Datasheet BA9743AFV (BA9743A) | ||
7 | Datasheet BIT3193 (BIT3193G) | ||
8 | Datasheet BIT3715 | ||
9 | Datasheet CD8227GP | ||
10 | Datasheet CM6800 (CM6800G) | ||
11 | Datasheet DM9161 (DM9161EP) | ||
12 | Datasheet FAN7314A | ||
13 | Datasheet FAN7601 (=LAF0001) | ||
14 | Datasheet FSDM0465RE (FSDM0465R, =DM0465R) | ||
15 | Datasheet FSDM0565RE (FSDM0565R, =DM0565R) | ||
16 | Datasheet FSDM311A (=DM311) | ||
17 | Datasheet GD25Q80 | ||
18 | Datasheet HCF4060B (HCF4060BE) | ||
19 | Datasheet HV9911 (HV9911NG) | ||
20 | Datasheet ICE2A0565Z | ||
21 | Datasheet ICE3BR1765JZ (=3BR1765JZ) | ||
22 | Datasheet ISL6520 | ||
23 | Datasheet JM20329 | ||
24 | Datasheet KA3511 | ||
25 | Datasheet KA5L0380R (=5L0380R) | ||
26 | Datasheet KA7500B | ||
27 | Datasheet LD7522 (LD7522PS) | ||
28 | Datasheet LD7552B (LD7552BPS) | ||
29 | Datasheet LD7535 (LD7535A) | ||
30 | Datasheet LD7575 (LD7575PS) | ||
31 | Datasheet LM317 (LM317T) | ||
32 | Datasheet M110E | ||
33 | Datasheet M62429 | ||
34 | Datasheet MC511EB (MC511EB-PW) | ||
35 | Datasheet MP1038 (MP1038EY) | ||
36 | Datasheet MP1583 (MP1583DN) | ||
37 | Datasheet NCP1200 (NCP1200P60, =DAP8A) | ||
38 | Datasheet NCP1200A (NCP1200AP40) | ||
39 | Datasheet NCP1203 (NCP1203D60R2, =HP3D6, =203D6) | ||
40 | Datasheet NCP1337 (=P1337) | ||
41 | Datasheet NJM4558 | ||
42 | Datasheet OB2269 (OB2268, OB2269CP) | ||
43 | Datasheet OZ960 (OZ960D, OZ960G, OZ960GN, OZ960SN) | ||
44 | Datasheet OZ964 (OZ964GN) | ||
45 | Datasheet OZ9910 (OZ9910GN) | ||
46 | Datasheet OZ9938 (OZ9938GN) | ||
47 | Datasheet PS223 | ||
48 | Datasheet PT2313E (PT2313L, =BT2313M) | ||
49 | Datasheet PT2258 | ||
50 | Datasheet QN8035 | ||
51 | Datasheet RT9108NB | ||
52 | Datasheet RT9202 | ||
53 | Datasheet RTD2120-series (RTD2120L) | ||
54 | Datasheet RTL8188EUS | ||
55 | Datasheet SD6109 | ||
56 | Datasheet SDC2005 | ||
57 | Datasheet SDC606P (=WG606P) | ||
58 | Datasheet SEM2005 | ||
59 | Datasheet SG6105 (SG6105D, SG6105DZ) | ||
60 | Datasheet SG6840 (SG6840SZ) | ||
61 | Datasheet SG6841 (SG6841SZ) | ||
62 | Datasheet STR-A6200 Series (STR-A6259H, =A6259H) | ||
63 | Datasheet STR-A6300 Series (STR-A6351, =A6351) | ||
64 | Datasheet TDA2006 (=TDA1006) | ||
65 | Datasheet TDA2030A (=D2030A) | ||
66 | Datasheet TDA2822M | ||
67 | Datasheet TDA7377 (=7377) | ||
68 | Datasheet TEA1530T (TEA1530A, TEA1530AT, TEA1530AP) | ||
69 | Datasheet TEA1532 (TEA1532A, =EA1532A) | ||
70 | Datasheet TEA1751T (=LTA601N) | ||
71 | Datasheet THX203H | ||
72 | Datasheet TL1451A (TL1451ACN) | ||
73 | Datasheet TL494 (TL494CN) | ||
74 | Datasheet TOP242-250 | ||
75 | Datasheet TPA3110D2 | ||
76 | Datasheet TPS3510 (TPS3510P) | ||
77 | Datasheet TPS51020 | ||
78 | Datasheet TSM103W (TSM103, =DAS001) | ||
79 | Datasheet UC3842B (UC3843B, UC3844B, UC3845B, =GM3843) | ||
80 | Datasheet VC0342 (VC0342PL) | ||
81 | Datasheet VIPER12A-E (VIPer12A) | ||
82 | Datasheet VT6212 (VT6212L) | ||
83 | Datasheet WT751002 (=WT7510, =LP-7510) | ||
84 | Datasheet WT7514L | ||
85 | Datasheet WT7520 | ||
86 | Datasheet WT7525 (WT7525-140, WT7525-160, WT7525-161) | ||
87 | Datasheet YD1028 | ||
88 | ROM. by > FSP3528 почти аналог KA3511 | ||
89 | ROM.by > Отличия микросхем 2003 и 2005Z | ||
90 | Диагностика микросхем SG6105 и IW1688 | ||
91 | Микросхема TL494 | ||
Микросхема контроллера для системных блоков питания AT2005B | |||
93 | Микросхема ШИМ-контроллера LPG899 для управления блоком питания ATX | ||
94 | Микросхема ШИМ-регулятора KA3511 для современных системных блоков питания | ||
95 | ШИМ-контроллеры SG6105 и DR-B2002 в компьютерных ИП | ||
Собираем импульсный БП. Блок питания на микросхеме KA2S0880
РадиоКот >Схемы >Питание >Блоки питания >Собираем импульсный БП. Блок питания на микросхеме KA2S0880
Минуя стандартные устаревшие ШИМ модуляторы, начнем, пожалуй, с более продвинутых схем БП, использующих в основе работы переключение силового ключа при нулевом токе дросселя, или по-заграничному - off-line switch. Такие схемы отличаются от обычных очень высоким КПД, низким уровнем шумов, а при выборе соответствующей элементной базы – простотой конструкции и легкостью настройки.
На рисунке 1 представлена схема блока питания мощностью 70Вт для питания стереофонического усилителя в пределах 2х20Вт. Силовой преобразователь построен на микросхеме KA2S0880, которая включает в себя все необходимые компоненты для постройки первичной части блока питания. Следует отметить, что корпорация Fairchild, разработав эту микросхему, здорово постаралась – микросхема очень устойчива в работе и располагает всеми необходимыми защитами. Собранный на базе этой микросхемы блок питания имеет реальнодействующую защиту от перегрузки и короткого замыкания, защиту нагрузки при аварийном выходе напряжений за пределы допустимых, возможность введения спящего режима.
Характеристики:
Напряжение питания: 200…240В Выходное напряжение: Без нагрузки . . . . . . . . . . . . . . . . . ±16,5В При полной нагрузке. . . . . . . . . . . . . . ±15…±15,5В Выходная мощность максимальная долговременная, она же, ограничиваемая микросхемой . . . . . . . 70Вт Рабочая частота. . . . . . . . . . . . . . . . . 20кГц КПД устройства . . . . . . . . . . . . . . . . . 90…93%
Блок питания разработан для симметричной нагрузки, у которой потребляемые токи по плюсу и по минусу равны – усилители НЧ. Неравномерная нагрузка вызывает перенапряжение на одном из плеч и блок может уйти в защиту. При подборе деталей не забудем о требованиях к их параметрам и конструкции устройства. Выпрямительные диоды должны быть с обратным напряжением не менее 200Вольт, конденсаторы С11 и С12 умышленно выбраны на напряжение 50Вольт, т.е. крупногабаритные – дело в том, что они будут нагреваться, на частотах около 20-30кГц у них минимальный импеданс, на котором происходит эффективное подавление выбросов напряжения, и, как следствие – их нагрев. Обращайте внимание на внешний вид компонентов, особенно микросхемы и выпрямительных диодов – поцарапанный, невзрачный, некрасивый корпус говорит либо о некачественном изготовлении детали, либо о «левом» производстве. Не используйте конденсаторы серии К73-17, они часто выходят из строя. Микросхему могут выпускать либо фирма Fairchild , либо Samsung (SEC)
Схемы, в которых есть трансформаторы, очень критичны к фазировке их обмоток. При фазировке обмоток требуется сделать так, чтобы начала и концы обмоток подключались к своим точкам в схеме. Если фазировка будет неверной, то обмотки будут работать в противофазе, что нарушит работу схемы и может повредить компоненты. Начала обмоток на схеме помечаются точкой у одного из вывода обмоток. Это как у динамиков – выводы помечаются плюсами. Нам с вами лучше всего мотать обмотки как на рисунке 2 – либо как вариант 1, либо как вариант 2, но не смешивая эти варианты .
Так нам легче будет разобраться, какой вывод будет началом, а какой концом. Пример фазировки обмоток – на рисунке 3, точками показаны начала обмоток.
Трансформатор намотан на сердечнике Ш12Х12 из феррита М2000, с зазором в магнитопроводе 0,2мм. Первичная обмотка 36витков, поделена на две равные части. Одна часть наматывается в первый слой, вторая – в последний. Между ними располагаются вторичные обмотки: выходная – 7+7витков в два провода каждая, обмотка питания микросхемы – 7 витков. Все обмотки намотаны проводом диаметром 0,6мм. Зазор делаем с помощью бумаги, наклеиваем ее на торцы феррита, складываем всё вместе с катушкой и проклеиваем магнитопровод суперклеем.
Блок, собранный без ошибок в монтаже, начинает работать сразу и без глюков. Тем не менее, чтобы обезопасить себя от возможных ошибок, проведем первое включение устройства пошагово.
Вместо предохранителя включим обычную лампу 220В 100Вт. Она предотвратит возможную поломку микросхемы. Отпаяем стабилитроны у тиристоров. К выходу блока питания между “+” и “–“ подключим нагрузку – нихромовую спираль 30-40 Ом мощностью не менее 100Вт. Ее мы будем использовать только для проверки блока питания. Такие спирали продаются в магазинах для ремонта электрообогревателей, либо спиралька отдельно, либо в стеклянной трубке. Нам нужна только часть спиральки. Нужное сопротивление отмерим тестером и подключим к выходу блока питания. Не забываем о том, что спираль подключается между “+” и “–“ источника, а замеры напряжения мы будем вести от общего провода (GND). Подключим тестер к “+” выходу блока питания и включим блок в розетку. Через секунду на выходе должно установиться напряжение +16,5вольт. Ждем секунд 5, выключаем блок и смотрим нагрев деталей. Если есть подозрительно нагревшиеся элементы – не оставляем без внимания!!! Не забывайте, что только что собрали СЕТЕВОЙ блок питания, который обладает «скрытой», но мощной разрушительной силой :) Если выходное напряжение больше, чем 16вольт, например, 20, 30вольт – значит, не работает цепь обратной связи. Это может быть либо из-за ошибок в схеме, либо из-за неисправности деталей. Нужно будет проверить. Если напряжение меньше 16вольт и за 5секунд сильно нагрелась микросхема, значит, у нас неправильно сфазированы вторичные обмотки по отношению к первичной.
Может получиться так, что при включении блока в сеть на выходе ничего нет 🙁 В таком случае проверим напряжение на сетевом конденсаторе – около 300вольт, напряжение на третьей лапке микросхемы относительно первичного общего провода (вывод 2). Оно должно прыгать в пределах 12-15вольт – это микросхема пытается запуститься, но что-то ей мешает. Проверим цепь её подпитки – вспомогательную обмотку и ее выпрямитель, фазировку обмотки. Если все правильно – возможно, микросхема ушла в защиту из-за короткого замыкания в нагрузке, неисправности выпрямительных диодов, перегрузки. Выключим блок и подождем разряда сетевого конденсатора ниже 30вольт и попробуем включить снова с подключенной спиралькой не 30-40 Ом, а 50-60. Возможно так же, что диоды D 4 и D 5 не могут работать на высоких частотах, то есть не подходят для этой схемы. В таком случае трансформатор свистит, надрывается, бедный 🙁 Если и так не вышло, то давайте вспоминать, сколько витков мы намотали и как :). Если напряжение на третьем выводе микросхемы уходит далеко за пределы 20вольт, например, 30, 40вольт, то у нас слишком много намотано витков на вспомогательной обмотке либо эта обмотка опять же неправильно сфазирована по отношению к первичке.
Следующий этап – проверка работы блока без нагрузки. Это проверка цепи обратной связи на стабилизацию. Она осуществляется оптопарой. Требуемое выходное напряжение выставляется стабилитроном D 6, правда, оно будет выше на полтора вольта, чем стабилитрон 🙂 Если на спиральке мы мерим ровно необходимое напряжение, т.е. 15-16вольт, то отключим нагрузку. Напряжение не должно измениться, ну вольт-полтора нам не мешает. Будем готовы немедленно отключить блок из розетки, если без нагрузки напряжение резко возрастет, иначе можно убить выпрямительные диоды, конденсаторы и оптопару.
Далее – проверяем защиту нагрузки при превышении выходного напряжения. Защита срабатывает в аварийном режиме, без попытки повторного запуска блока. Защита есть как на плюсовом плече, так и на минусовом, причем работают они независимо, а эффект общий 🙂 Принцип работы – устраивается короткое замыкание на выходе, из-за которого микросхема уходит в защиту. Тиристоры обладают неплохим быстродействием, и при аварии всего за пару миллисекунд с нагрузки снимается питание. Если вдруг в будущем, сработает эта цепь, то нужно проверять блок питания с самого начала по этой же методике. Для проверки принудительно поднимем выходное напряжение на несколько вольт. Для этого последовательно со стабилитроном включим еще один на несколько вольт – 4,7 или 5,1 или 6,2В. Закоротим его перемычкой и включим блок. Мерим выходное напряжение – в норме. Размыкаем перемычку, трансформатор должен «тикнуть», а блок – отключиться. Ждем разряда сетевого конденсатора, снова ставим перемычку и включаем. Выходные напряжения должны установиться в норме.
Если все тесты блок отработал без глюков, то вешаем ему нагрузку 15Ом и оставляем на полчаса. После этого устройство признается годным к службе отечеству 🙂
Монтаж печатной платы.
Печатная плата разрабатывается отдельно под конкретную конструкцию каркаса трансформатора и его расположение выводов.
При разработке печатной платы необходимо учесть следующие моменты:
- Связанные меж собой детали не разносите далеко друг от друга. По дорожкам текут импульсные токи, излучающие помехи в окружающее пространство, и чем длиннее будет дорожка, тем больше от нее наводок.
- Между дорожками сетевой части выдерживайте достаточное расстояние. Если между рядом идущими дорожками напряжение 200-300 вольт, расстояние между ними должно быть не менее 4-5мм. Также выдерживайте расстояние между дорожками и деталями сетевой и вторичной части. Единственный компонент, с которым нам ничего не сделать – оптопара. У нее расстояние меж лапками около сантиметра, все остальные расстояния меж сетевой и вторичной частью должны быть не менее 1см.
- На вторичной стороне дорожка от оптопары должна подключаться как можно ближе к диоду D 4.
- Чтобы дорожка выдерживала большие токи, ее часто заливают припоем. Но делать так можно не с каждой дорожкой. Если есть возможность, пусть она будет шире, чем толще, иначе между толстыми дорожками будет паразитная связь, которая может дать шумы на выходе и сделать еще много пакостей.
- Конденсаторы С15, C 16 должны подключаться ближе к диодам, а не к электролитам С11, C 12.
-
ОЧЕНЬ ВАЖНО!!!! Смотрим рисунок 4.
Дорожка идет от диода D1 к керамическому конденсатору С1, от него – к электролиту С2, от него – к катушке L1 – так правильно.
Рисунок 5 – так неправильно.Дорожка, на которой висит несколько элементов, должна ОБХОДИТЬ каждый из них, а не идти мимо.
