Мультиметры (DMM) и их микросхемы, с компьютерной связью

Есть много марок и типов мультиметров. Типов значительно меньше микросхем построены счетчики. Некоторые счетчики, как правило, более дорогие, имеют встроенный серийный номер. связь, обычно оптически разделенный UART. UART может быть преобразован в RS232 или, в более современном системы к USB несколькими возможными способами – некоторые счетчики используют преобразователи USB-последовательного порта и выглядят как последовательный порт, другие используют микросхемы USB-HID.Третьи используют модули последовательного интерфейса bluetooth.

Управляющие микросхемы

В основе мультиметров лежат три вида управляющих микросхем:

• Специализированные ИС мультиметра , куда попадает большинство высокопроизводительных измерителей. Эти чипы представляют собой комплексное решение, часто поставляются хорошо известными поставщиками (Cyrustek и т. д.) и часто хорошо документированы. Если счетчики не поддерживают некоторые функции чипов, их часто можно взломать и улучшить.

• Микроконтроллеры общего назначения , либо со встроенными АЦП (микроконтроллеры Samsung с кастомной прошивкой используется в некоторых устройствах Metex) или действует совместно с микросхемой сбора данных, специфичной для мультиметра (например,грамм. ES51966). Получение данных от них может быть довольно нетривиальным, хотя теоретически всегда есть шанс взломать чип и заменить его прошивку. Однако обычно есть более простые способы, в том числе разработка нового решения для сбора данных с нуля. Или, например, в случае ES51966, данные между контроллером и АЦП можно прослушивать.

• 7106 и его клоны , самый тупой из глупых, отличительная черта недорогого класса «несколько долларов или лучшее предложение».Внутри ничего нет, кроме АЦП, напрямую подключенного к драйверу дисплея.

Типы последовательных выходов

Измерители RS232 обычно используют для связи оптопару или пару дискретных светодиодов и фототранзисторов. Интерфейс имеет два уровня – низковольтный UART и интерфейс протокола низкого или более высокого уровня с главным компьютером.

• UART – это низкоуровневый асинхронный последовательный выход, обычно низковольтный, привязанный к земле (может быть положительная сторона, в редких случаях) батареи счетчика.Обычно к выходу микросхемы подключается дискретный светодиод или сторона светодиода оптопары. Фототранзистор, дискретный или другая половина оптопары, подключается к преобразователю уровня или протокола. Интерфейс главного компьютера обычно прикреплен к разъему и скрыт в соединительном кабеле. Протокол UART должен быть описан в техническом описании микросхемы.
  • Последовательный выход UART может быть доступен как электрический разъем (с оптопарой внутри измерителя) или как оптический интерфейс, при этом оптопара частично находится внутри измерителя (светодиод), а частично в соединительном кабеле (фототранзистор).
  • Часто выход UART отображается на мультиметре на разъеме как интерфейс с открытым коллектором.
  • Некоторые редкие микросхемы имеют последовательный интерфейс без UART, например синхронный. Прямого подключения к конвертеру UART нет возможно здесь. Можно подключить микроконтроллер для обеспечения необходимых тактовых или других сигналов и преобразования вывода в UART.

• Интерфейс RS232 представляет собой простой преобразователь напряжения / уровня, обычно питающийся от главного компьютера. Сигналы RS232 DTR / RTS, такие как e.грамм. компьютерные мыши раньше были.

• Выход USB Счетчики обычно имеют дискретную микросхему для передачи данных, подключенную к (обычно с изолированной оптопарой) последовательные данные от микросхемы. Последовательный поток данных обычно доступен аппаратно. Интерфейс USB может отображаться на главном компьютере как последовательный порт или как HID-устройство.

• Интерфейс Bluetooth – это тот же старый UART, что и в обоих других случаях, но теперь подключенный к беспроводному модулю.

Взломанные измерители построены на чипе, который предлагает последовательный выход, но контакт не подключен и не работает. не включено. Можно подключить оптрон (может быть, напрямую, чаще всего с транзисторным управлением). Последовательный выход редко всегда включен, обычно его нужно активировать кратковременным импульсом или постоянным подключением (к земле, V-, или другую шину питания, см. техническое описание) на другой контакт.

Поскольку базовым интерфейсом измерителя обычно является стандартный UART, даже измерители имеют неправильный тип интерфейса. обычно можно преобразовать во что-нибудь другое.Просто найдите, где находится последовательный сигнал (обычно на разъеме или на оптопару) и прикрепите правую. (Например, замените глупый неконфигурируемый USB-последовательный чип на более умный с EEPROM, который можно перепрограммировать, чтобы он сообщал о себе как мультиметр, или HID можно заменить последовательным, чтобы избежать необходимости в водителе. Или можно добавить приемопередатчик RS485 для передачи данных по проводам на большие расстояния. Или UART-wifi Чип может быть добавлен для беспроводной регистрации. Или последовательный интерфейс Bluetooth для подключения к смартфону; потенциально Здесь можно было бы использовать даже внутреннюю батарею мультиметра, поскольку беспроводной интерфейс обеспечивает изоляцию.)

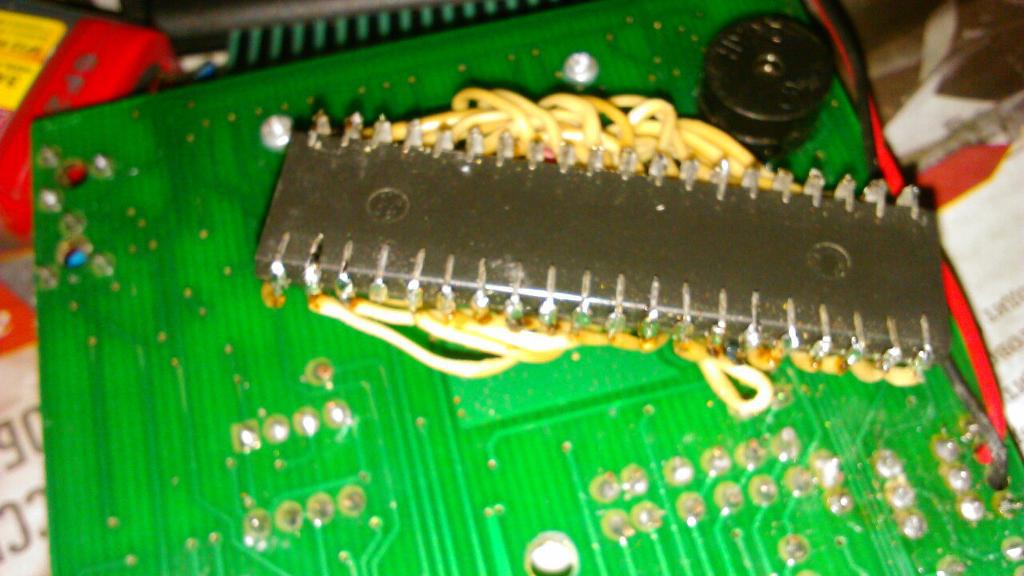

Мысли о 7106

В самых дешевых из самых дешевых измерителей используется простой АЦП, интегрированный с драйвером ЖК-дисплея, обычно это 7106 или аналогичный чип. Их практически невозможно взломать, они подключаются напрямую к выходным контактам ЖК-дисплея. Обычно есть 23 соединения к дисплею, что делает это решение довольно сложным с точки зрения необходимых контактов и характера привода переменного тока ЖК-дисплея (сигнал к сегментам либо синфазен (выключен), либо не синфазен (включен) с объединительной платой – устойчивое смещение постоянного тока может повредить жидкие кристаллы) добавляет неприятностей.Для тактовой частоты 48 кГц (3 показания в секунду) частота привода ЖК-дисплея обычно составляет 60 Гц (частота делится на 800).

Считывание прямого сегмента может быть выполнено либо с помощью микроконтроллера, у которого достаточно запасных контактов, либо с помощью легкой ПЛИС, которая выполняет соединение и декодирование, регистр сдвига из параллельного в последовательный, в который фиксируются данные дисплея, а затем синхронизированный последовательно, или мультиплексор для чтения сегментов один за другим (вместе с сигналом объединительной платы или даже Аппаратное выполнение XOR для получения прямого включения / выключения сегмента).

Если выборка не выполняется по всем линиям сразу, важно позаботиться об изменениях на уровне объединительной платы. Как частота довольно низкая, микроконтроллер может либо следить за изменениями, а затем выполнять всю выборку, или проверьте до и после, и если есть несоответствие полярности обратной платы во время сбора данных и данные должны быть отброшены.

Или можно полностью обойти микросхему и подключить отдельный АЦП (например, вход микроконтроллера) к аналоговому входу 7106.Тогда показания могут немного отличаться между АЦП и дисплеем 7106, но схема намного проще.

Еще один подход – оптический, с использованием камеры и программного обеспечения для анализа изображений (например, OpenCV может быть здесь полезен).

Идентификация чипов эпоксидных капель

Самые дешевые также обычно используют упаковку чипа Unidentifiable Epoxy Blob. Это особенно раздражает. Иногда микросхему можно идентифицировать косвенно, так как капля сидит на плате в прямоугольнике контактных площадок, где В качестве альтернативы можно припаять более разумно упакованный чип.

Если прямоугольные контактные площадки доступны, подсчитать количество выводов микросхемы несложно. Начните с этого и выберите только те таблицы, которые количество контактов совпадения.

Самыми легкими являются контактные площадки для кристалла или резонатора. Xtal находится рядом, и его легко идентифицировать. Если он присутствует, начните с него.

Еще проще всего отследить контактные площадки / дорожки до контактных площадок дисплея. Определите их, сравните их количество и расположение. (и отображать схему мультиплексирования) в таблицы данных чипов-кандидатов. Повторите то же самое с силовыми контактами и любые другие сигналы, которые вы можете отследить, пока у вас не закончится таблица данных и чип не останется неопознанным.(В редких случаях вы получаете положительное заключение.)

Если контактов не слишком много, начните с дрянного чипа 7106 (40-контактный), поскольку он и его клоны являются наиболее распространенными в этих сценариях.

Устройства безопасности

Важной частью счетчика или устройства сбора данных в целом является способность противостоять неожиданностям. Дэйв Джонс из EEVblog отлично описывает их.

Здесь перечислены некоторые заведомо неисправные счетчики.

Короче говоря, важными частями являются:

• Предохранители , где более крупные керамические, наполненные песком, предпочтительны для гашения дуги; немного стеклянные могут быть подвержены превращению нити накала в дугу и недостаточно быстрому прерыванию.Распространенная неисправность – использование предохранителей со слишком низким номинальным напряжением.
• Варисторы , которые защищают от перегрузки по напряжению и должны быть достаточно прочными, чтобы поглощать переходные процессы.
• Изоляция и разводка , которые являются конструктивными особенностями платы (схема разводки, изоляция и разводка незакрепленных провода (аккумулятор, светодиоды панели …), которые могут слишком близко соприкасаться с областями высокого напряжения.

Схема

Различные схемы взяты из Интернета.

Список микросхем и счетчиков, их использующих

С последовательным выходом (собственный RS232, USB или взломанный)

19C6RVT / M430F448

(нестандартный микроконтроллер)

BTC AD-85-4

• Браймен BM857
• Brymen BM859s
• Браймен BM867
• Brymen BM869 (USB)
• Brymen BM869s
• Sanwa PC5000a
• может быть Amprobe AM-160-A, Extech MM570A, Greenlee DM-860A?

CS7721CN

см. FS9721-LP3

DTM0660L (DreamTech)

брошюра, техническое описание, с http: // www.kerrywong.com/2016/03/19/hacking-dtm0660l-based-multimeters/
LQFP-64, последовательный выход, TX на контакте 20, xtal на 15/16, SPI на контактах 18 (SCK) / 19 (SDO) / 22 (SDI), 23 (SCE) Квадратные штифты 16×16, могут быть эпоксидной каплей требуется битовый переключатель EEPROM для включения выхода UART: Arduino мигает скетч
, клон Hycon HY12P65?)

• Bside ZT301
• Bside ZT302
• ennoLogic eM860T (истинное среднеквадратичное значение) [источник: обзор]
• Fluke 175 (?)
• Общие инструменты Toolsmart Bluetooth (BT через BDE-BLEM201P) [src: teardown]
• Holdpeak HP-890CN
• Пикметр PM890D (?)
• Tekpower TP40
• UNI-T UT139C
• Токоизмерительные клещи Uni-T UT210E (TrueRMS), более старые устройства (более новые используют DM1106EN) [src]
• Веллеман DV4100
• Victor VC921 (истинное среднеквадратичное значение)
• Зотек 17Б +
• Zotek ZT101
• Аненг AN8001
• Ричметры RM101
• Zotek ZT102 (trueRMS с AD536) [src]
• Aneng AN8002 (ребрендинг ZT102)
• Ричметры RM102
• ==== Hycon 12P65 ====
• Браймен BM233
• Браймен BM235
• Mustool MT109 [src]

DM1106EN

(может быть, клонирован / переименован HyconTek HY12P66?)

EF9922-DMM4

ES51862

ES51922

техническая спецификация QFP-128, последовательный выход, SDO на выводе 123, RS232 включен на выводе 111

ES51932

• Owon B41T + (BT через CC2541)
• Виктор 86Е

ES51960

ES51962

техническая спецификация (последовательный выход, SDO на выводе 94, RS232 включен на выводе 45)

ES51966F

техническая спецификация QFP-64, отдельный АЦП, требует дополнительного микроконтроллера для управления дисплеем и вывода, общается через контакты STATUS / SCLK, протокол, описанный в даташите

• UT71C (может ES51966P?)
• UT71E (USB) (в качестве микроконтроллера используется MSP430F149)
• Tenma 72-9380A (ребрендинг UT71E)
• Voltcraft VC-940 (RS232 / USB) (переименован в UT71E)

ES51966P

техническая спецификация QFP-64, аналоговый интерфейс, нуждается в дополнительном микроконтроллере для управления дисплеем и вывода, разговаривает через контакты STATUS / SCLK, протокол, описанный в даташите

• UT71A
• Voltcraft VC-920 (RS232 / USB) (ребрендинг UT71A)
• UT71C [src]
• UT71D, с HT1621 в качестве ЦП [src: EEVblog]

ES51968

ES51978

техническая спецификация QFP-100, последовательный выход, SDO на выводе 94, RS232 включен на выводе 45

• ISO-TECH IDM98II [src: hack]
• ISO-TECH IDM103N (RS232)

ES51986A

• UT60G
• Tenma 72-7750 (ребрендинг UT60G)
• APPA Tech 71 (можно взломать)
• APPA Tech 73

ES51997

аналоговый интерфейс

• Uni-T UT181A (с STM32F103ZET6)

FS9711A

QFP-100, TxD на контакте 64, TXen на 84

• MS8202A (взломанный)
• Vichy VC97 (взломанный)

FS9721-LP3 (Fortune Semiconductor)

техническая спецификация QFP-100, последовательный выход, Tx на контакте 64, TXen на 84, 2400 бит

• DT4000ZC (RS232)
• TP4000ZC (в виде эпоксидной капли на плате) (RS232)
• Fluke 17B (может быть, не 17B +?), Может Fluke 15B, 15B +, 17B, 17B +, 18B, 18B +? (слух)
• Mastech MS8229 [src: hack]
• Mastech MS8250B
• Mastech MS8268 (?)
• PCE-DM32 (RS232)
• Tenma 72-7745 (см. UT60E) (можно взломать)
• UT60A (схема) (RS232)
• UT60B (схемы) (взломать)
• UT60C (схемы) (взломать)
• Tenma 72-7740 (как CS7721CN) [ref]
• UT60E (схема) (RS232, USB)
• UT90C [src]
• Vichy VC97 (взломанный)
• Виктор VC86B
• Voltcraft MT-52, MT52 (взламывается)
• Voltcraft VC-820, VC820 (RS232, USB)
• Voltcraft VC-840, VC840 (RS232, USB)
• Tecpel DMM-8061, DMM8061 (RS232, USB) (переименован в VC-840?)
• Sanwa CD772 [src: hack]
• ==== совместимость по выводам: Semico CS7721, CS7721CN ====
• Tenma 72-7440 (с переименованным UT60C) (RS232) [источник: обзор]
• QM1571
• ==== совместимость по контактам: GC7721AQ-P3 ====

FS98o24

Микроконтроллер OTP, неуказанная функциональность

FS9922-DMM3

QFP-100, лист данных Tx на контакте 92, TX-enable на контакте 94 (выход звукового сигнала имеет задержку?)

FS9922-DMM4

QFP-100, лист данных v11, FS9922-DMM4-DS-14_EN.pdf TX на контакте 92, TX-enable на контакте 94
(выход звукового сигнала имеет задержку?)

• DigiTek DT-9602R + (?)
• EM6000
• Krisbow KW06-796
• Прецизионное золото N56FU (?)
• Mastech MS8340A [src]
• Mastech MS2109A [источник]
• Mercury MTTR01 [src]
• Owon B35T (с CC2541 Bluetooth) [src]
• Owon B35T +
• Профессиональный комплект MT-1820, MT1820 (?) (USB)
• метр в изолированном осциллографе Siglent SHS-1062 [src]
• UT61C (RS232, USB)
• UT61D (RS232, USB)
• Vichy VC99 (можно взломать) [src: hack]
• Victor 70C (USB)
• EZA EZ-735, EZ735 (= Victor 70C)
• Voltcraft VC-830, VC830 (RS232, USB)
• Voltcraft VC-850, VC850 (RS232, USB)

(примечание: VC99 имеет медленную скорость считывания.Модификация, как описано здесь: замена трех керамических конденсаторов SMD на пленочные 0,01 мкФ / 100 В. По обозначению на плате (нужно снять дисплей – 4 самореза) – С16 (между 5 и 6 выводами FS9922), C17 (между 7 и 8 контактами FS9922) и C7 (между 17 контактами FS9922 и землей). Конденсатор С7 влияет на измерение сопротивлений.)

GC7721AQ-P3

см. FS9721-LP3

HCPD608 (смена зависания)

Tx / Rx, 9600 бод, 7n1

• Протек 608
• Вольткрафт VC608

HY3131 (Hycon)

техническая спецификация Аналоговый интерфейс цифрового мультиметра, без дисплея, интерфейс SPI

• Мультиметр 121GW (кикстартер) [src: EEVblog]
• Arduino DMM Shield
• CEM DT-9989
• HoldPeak HP-770D [src]
• HOLDPEAK HP-770K
• Keysight U1282A (в качестве контроллера дисплея используется D78F0485) [src]
• Uni-T UT171A (?)

Mastech M343-01

• Mastech MAS345 (RS232) [источник]

Метекс 89CR

Счетчики Metex обычно используют один и тот же протокол: http: // sigrok.org / wiki / Multimeter_ICs # Metex_14-byte_ASCII

• Metex M-4650CR (RS232)
• Voltcraft M-4650CR (RS232) [src]

Metex KS57C2016

(4-битный микроконтроллер Samsung KS57C2016 с кастомной прошивкой Metex)

• RadioShack 22-168 (RS232)
• Метекс М-3640Д
• PeakTech 4370 (ребрендинг Metex M-3640D) (RS232)

SH7108

техническая спецификация последовательный выход, не-RS232, требует внешнего синхросигнала на CLK (36), выход с контакта 37, EOC (контакт 39) переходит в H в конце преобразования, когда свежие данные в буфере; 16 бит данных в буфере, с цифрами в двоично-десятичном коде, два бита для десятичной точки, один для полярности, без указания режимов или чего-либо еще

UM7108

см. SH7108

UP01 + FS970X

скорее всего какой-то специально запрограммированный микроконтроллер

WENS98A

протокол

• Voltcraft GDM704 (серийный номер обрабатывается микроконтроллером 80C32) [ref] [ref]

Неизвестное наличие серийного выхода

Без последовательного выхода

71xx серии

https: // hackaday.com / 2017/01/31 / get-to-know-3% C2% BD-digit-adcs-with-the-icl71xx /

таинственный эпоксидный шарик, обычно без последовательного вывода, часто 7106

• Aneng AN8008 [src]
• Extech MN16A
• Innova 3300
• UT10A
• UT20B [src]
• UT33A
• UT33D
• UT120C [источник: обзор, разбор, EEVblog]
• UT601
• UT603
• VA18B (имеет последовательный выход) (USB) (100-контактный чип, xtal на 61,62 – может, FS9721?)
• Xiole XL830L – 11×12 прямоугольный 46-контактный что-то [ref] [ref], очень дешевый

7106

7129

(Как 7106, с еще одной цифрой)

CS7721

см. FS9721

ES5106E

(7106-как)

FS9711-LP1

По сути идентичен FS9721-LP1.
Вариант FS9721-LP3 с неиспользуемыми выводами UART.

FS9721-LP1

Вариант FS9721-LP3 с неиспользуемыми выводами UART.
лист данных

• , вероятно, токоизмерительные клещи BSide ACM03 Plus [src]
• Токоизмерительные клещи Uni-T UT204 [источник: обзор, разборка, EEVblog]
• VC921 (более ранняя версия, не истинное среднеквадратичное значение) (МОЖЕТ БЫТЬ имеет -LP3?)
• Виктор VC81CD
• Виктор VC81D
• ==== CS7721 ====
• Mastech MS8216

FS9952

• Bside ADM-02
• ЦЕМ ДТ-914
• Hayes DT-914
• RS Pro RS14 [источник]
• Mastech MS8221C (схемы)
• Mastech MS8233D

KAD0501

KAD7001CQ:

NJU9207

техническая спецификация

SMC62MIF

Неизвестное наличие серийного выхода

Без последовательного выхода

таинственный эпоксидный шарик, обычно без последовательного вывода, часто 7106

• DT830L
• Extech MN16A
• Innova 3300
• UT10A
• UT20B [src]
• UT33A
• UT33D
• UT120C [источник: обзор, разбор, EEVblog]
• UT601
• UT603
• VA18B (имеет последовательный выход) (USB) (100-контактный чип, xtal на 61,62 – может, FS9721?)
• Voltcraft VC140 [ref]

7106

Различные схемы здесь

7108

7124

7126

• ==== CIC806E ====
• Monacor DMT-4500 [ref]

7129

(Как 7106, с еще одной цифрой)

7136

• MIC-7S [ссылка]
• TEL DM1000B [ref]
• ==== CIC5136 ====
• DMT7000 [ссылка]

7149

CS7721

см. FS9721

ES5106E

(7106-как)

FS9711-LP1

По сути идентичен FS9721-LP1.
Вариант FS9721-LP3 с неиспользуемыми выводами UART.

FS9721-LP1

Вариант FS9721-LP3 с неиспользуемыми выводами UART.
лист данных

• , вероятно, токоизмерительные клещи BSide ACM03 Plus [src]
• Токоизмерительные клещи Uni-T UT204 [источник: обзор, разборка, EEVblog]
• VC921 (более ранняя версия, не истинное среднеквадратичное значение) (МОЖЕТ БЫТЬ имеет -LP3?)
• Виктор VC81CD
• Виктор VC81D
• ==== CS7721 ====
• Mastech MS8216

M5230

M6266

• Soar 4055 [ссылка]
• Soar 4050B [ссылка]

M6306

• Hewlett Packard E2378A [ref]
• Иокогава 7534-03
• Взлет 3255

По марке

UT

• UT10A: загадочная капля (7106?)
• UT20B: загадочная капля (7106?)
• UT33A: загадочная капля (7106?)
• UT33C: 7106
• UT33D: загадочная капля (7106?)
• UT39A: 7106
• UT50C:
• UT54: 7106
• UT56: 7921
• UT58C:
• UT58D:
• UT58E:
• UT60A, UT60B, UT60C, UT60E: FS9721-LP3
• UT60G: ES51986A
• UT61A: FS9922-DMM3
• UT61B: FS9922-DMM3
• UT61C: FS9922-DMM4
• UT61D: FS9922-DMM4
• UT61E: ES51922
• UT70A: SH7108
• UT70B: ES51962
• UT70C: UP01 + FS970X
• UT70D:
• UT71A, UT71C, UT71D: ES51966P
• UT71B:
• UT71C, UT71E: ES51966F
• UT90C: FS9721-LP3
• UT105:
• UT107:
• UT108:
• UT109:
• UT120C: загадочная капля
• UT131A:
• UT131B:
• UT131C:
• UT131D:
• UT139A:
• UT139B:
• UT139C: DTM0660L
• UT139E:
• UT139S:
• UT171A: HY3131 (?)
• UT181A: ES51997 (с STM32F103ZET6)
• UT195DS:
• UT195E:
• UT195M:
• UT202:
• UT203:
• UT204: FS9721-LP1
• UT208:
• UT210E, более ранняя версия: DTM0660L
• UT210E, новее: DM1106EN
• UT211B:
• UT216A:
• UT216B:
• UT216C:
• UT216D:
• UT219E:
• UT531:
• UT532:
• UT533:
• UT601: загадочная капля (7106?)
• UT603: загадочная капля (7106?)
• UT612:

Mastech

• MAS345: Mastech M343-01.
• MS2108A: FS9922-DMM3
• MS2109A: FS9922-DMM4
• MS8216: CS7721
• MS8221C: FS9952
• MS8229: FS9721-LP3
• MS8233D: FS9952
• MS8240D: ES51922
• MS8250B: FS9721-LP3
• MS8250C: ES51968
• MS8260G: FS9922-DMM3
• MS8268: FS9721-LP3
• MS8340A: FS9922-DMM4

Таблица микросхем и выводов

Для идентификации потенциальных кандидатов, когда загадочная капля эпоксидной смолы прячется в середине рисунка булавками.

корпус микросхемы / контакты xtal txout txenable display-seg + com + bias
ES51922 QFP-128 38x26 106,107 123111 31 + 4 + 1
FS9721-LP3 QFP-100 30x20 61,62 64 84 14 + 4
FS9721-LP1 QFP-100 30x20 61,62 - - 14 + 4
FS9922-DMM3 QFP-100 30x20 86,87 92 94 (27 + 4 + 1?)
FS9922-DMM4 QFP-100 30x20 86,87 92 94 32 + 4 + 1
ES51962 QFP-100 30x20 79,80 94 45 26 + 4 + 1
ES51978 QFP-100 30x20 79,80 94 45 26 + 4 + 1
NJU9207B QFP-80 24x16 49,50 - - 10 + 4 + 1
ES51966 QFP-64 16x16 50,51 54/55 not-uart н / д
DSM0660 LQFP-64 16x16 15,16 20 EEPROM 14 + 4 + 1
SH7108 QFP-48 12x12 5,6 (4 = RC) 36/37 not-uart 11 + 3
7106 QFP-44 11x11 6,7 (4 = RC) - - 23 + 1
7106 ДИП-40 40x2 40,39 (38 = RC) - - 23 + 1



7107 похож на 7106, но для управления светодиодным дисплеем вместо ЖК-дисплея.
также ICL7106, CS7106, ICL7107, UM7108 - много-много клонов
7106 напрямую управляет ЖК-дисплеем, 7108 использует мультиплексирование
тоже что-то 11х12, прямоугольное



Примечания к защитной цепи

заведомо-плохих счетчиков

предохранители

• Подозрение на предохранители со стеклянной трубкой
• Предохранители с номинальным напряжением ниже, чем на входе счетчика, вызывают большие подозрения (знак CE “China Export”)
• https: // электроника.stackexchange.com/questions/86401/why-arent-high-current-ammeters-protected-with-a-fuse
• Предохранители HRC (высокая разрывная способность) Предохранители часто используются в более совершенных системах
• медленнее, чем быстродействующие стеклянные предохранители, но способны выдерживать ток в килоампер без взрыва; некоторые счетчики имеют двойные предохранители, один быстрый и один последовательно включенный.
• Всплеск высокого напряжения на источнике сильного тока может вызвать зажигание дуги в измерителе, а затем ток поддерживает ее
• https: // www.electrictechnology.org/2014/12/hrc-fuse-high-rupturing-capacity-fuse-types.html
• способный безопасно отключать очень высокие токи, не вызывая дуги изнутри и не взрываясь
• https://www.eevblog.com/forum/chat/hrc-fuses-2128/
• «В целом полупроводники и дорожки печатных плат являются отличным средством защиты стандартных предохранителей в электронных устройствах. Предохранитель HRC предназначен для прерывания тока за минимально возможное количество циклов. HRC относится как к способности быстро реагировать, так и к способности гарантировать, что поток тока короткого замыкания может быть прерван.Дешевые счетчики используют звуковой THARWARPPP !!! индикация этой ошибки и сбрасываются заменой счетчика на замену с неповрежденным дымом. “
• ” Обычно патроны HRC разработаны с немного меньшим диаметром. Короче говоря, вы сможете заменить стандартный патронный предохранитель. с HRC (я сказал, что должны, не все зажимы одинаковы), но вы не сможете вставить предохранитель картриджа в держатель, предназначенный для предохранителя HRC. (Приложение достаточной силы может опровергнуть и эту теорию, обычно с плохими конечными результатами) «

Ограничение напряжения с помощью транзисторов

• Транзисторы часто используются как стабилитроны с обратным пробоем база-эмиттер.[ссылка]
• Juction имеет низкую емкость и ОЧЕНЬ низкую обратную утечку
• работает при лавинном пробое, не повреждая транзистор при ограничении по току
• часто используется с обратной связью, где один B-E представляет собой стабилитрон, а другой – диод с прямой поляризацией, для двунаправленного зажима напряжения.
• Напряжение пробоя обычно 6-10 вольт
• время отклика наносекунды (стабилитроны ОЧЕНЬ медленные)
• характеристики намного более резкие, чем стабилитрон, незначительная утечка перед пробой

Ограничение напряжения с помощью диодов с прямым смещением

• несколько диодов, используемых последовательно, для двунаправленного зажима можно использовать диодный мост с всегда положительно смещенной цепочкой диодов между +/- выходами моста
• Можно использовать медленные диоды (быстрый / медленный относится к обратному восстановлению, здесь не важно)

Защита счетчика LCR

Полезные ссылки

Subaru Impreza 1.6 (7106 / ADC) Typklassen :: Autoampel

114 л.с. (84 кВт) | 1.600 см³ | Бензин
HSN / TSN: 7106 / ADC | Amtliche Typbezeichnung: „G4 (SUBARU IMPREZA 1.6)“

Typklassen 2022

Entwicklung der Typklassen von 2017 bis 2022

Bewertung der Typklassen

In der Haftpflichtversicherung ist der Subaru Impreza 1.6 (7106 / ADC) в матрице Typklasse 19 auf einer Skala von 10 – 25 eingestuft. 19 ist mittelmäßig . Die Entwicklung der Typklasse zeigt mit Blick auf die vergangenen fünf Jahre einen minimalen Aufwärtstrend bei kleineren Schwankungen.

In der Teilkaskoversicherung ist der Fahrzeugtyp in die Typklasse 23 auf einer Skala von 10 bis 33 eingestuft. 23 ist mittelmäßig . Für die vergangenen fünf Jahre weist die Typklasse eine leichte Aufwärtsentwicklung auf.

In der Vollkaskoversicherung ist der Fahrzeugtyp in die Typklasse 23 auf einer Skala von 10 bis 34 eingestuft. 23 ist mittelmäßig . Über die vergangenen fünf Jahre zeigt die Entwicklung der Typklasse einen minimalen Abwärtstrend.

Bitte beachten Sie, dass die hier aufgeführten Typklassen nur für den Fahrzeugtypen mit der HSN / TSN 7106 / ADC gelten. Möglicherweise existieren andere Fahrzeugtypen gleichen или ähnlichen Namens mit anderen HSN / TSN und anderen Typklassen.
