Ad2S1210: AD2S1210 Datasheet and Product Info

AD2S1210 Техническое описание и информация о продукте



AD2S1210 Спецификация и информация о продукте | Аналоговые устройства

1. Продукты
2. Аналого-цифровые преобразователи (АЦП)
3. Интегрированные/специальные аналого-цифровые преобразователи
4. Синхро/резольвер в цифровые преобразователи
5. АД2С1210

Включить JavaScript



• Особенности и преимущества
• Информация о продукте

Особенности и преимущества

• Имеется паспорт на китайском языке
• Полный монолитный преобразователь резольвера в цифровой
• Максимальная скорость отслеживания 3125 об/с (разрешение 10 бит и CLKIN = 10,24 МГц)
• ±2,5 (+ 1 LSB) угловых минут угловой точности (классы B и D)
• Разрешение 10/12/14/16 бит, задается пользователем
• Параллельные и последовательные порты данных от 10 до 16 бит
• Выходы абсолютного положения и скорости
• Обнаружение неисправности системы
• Программируемые пороги обнаружения неисправности
• Дифференциальные входы
• Эмуляция инкрементного энкодера
• Встроенный программируемый синусоидальный генератор
• Совместим со стандартами DSP и SPI
• Питание 5 В с логическим интерфейсом от 2,3 В до 5,25 В
• Температурный диапазон от −40°C до +125°C (классы C, D и W)
• AEC-Q100 сертифицирован для применения в автомобилях
• Доступен сертификат оценки безопасности ASIL B
• Имеется руководство по технике безопасности

AD2S1210-EP поддерживает оборонные и аэрокосмические приложения (стандарт AQEC)

• Загрузить спецификацию AD2S1210-EP (pdf)
• Военный температурный диапазон: (от −55°C до +125°C)
• Базовый уровень контролируемого производства
• Одна сборочная/испытательная площадка
• Одна производственная площадка
• Расширенное уведомление об изменении продукта
• Квалификационные данные доступны по запросу
• V62/11604 Номер чертежа DSCC

Подробная информация о продукте

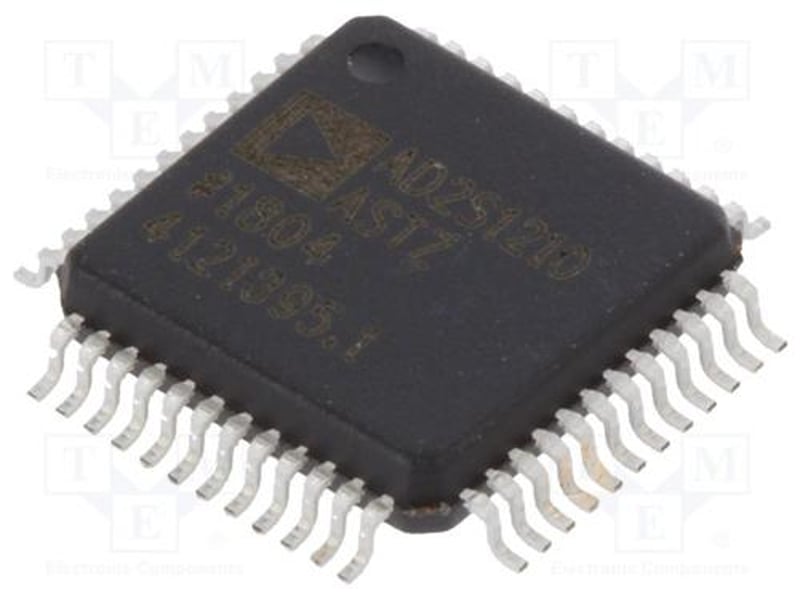

AD2S1210 представляет собой полноценный 10-битный в 16-битный отслеживающий резольвер-цифровой преобразователь со встроенным программируемым синусоидальным генератором, который обеспечивает возбуждение синусоидального сигнала для резольверов.

Преобразователь принимает входные сигналы 3,15 В размах ± 27 % в диапазоне от 2 кГц до 20 кГц на синусоидальном и косинусоидальном входах. Сервоконтур типа II используется для отслеживания входных данных и преобразования входной синусоидальной и косинусной информации в цифровое представление входного угла и скорости. Максимальная скорость отслеживания составляет 3125 об/с.

Модели AD2S1210WDSTZ и AD2S1210WDSTZRL7 были одобрены независимым аккредитованным органом для использования в приложениях с уровнем полноты безопасности автомобилей B в соответствии с ISO 26262. Обратитесь в местное торговое представительство Analog Devices, Inc., чтобы получить копию руководства по технике безопасности. и сертификат оценки безопасности ASIL B.

ОСОБЕННОСТИ ПРОДУКТА

1. Рационометрическое преобразование отслеживания. Контур слежения типа II обеспечивает непрерывный вывод данных о местоположении без задержки преобразования. Он также обеспечивает помехоустойчивость и устойчивость к гармоническим искажениям опорного и входного сигналов.
2. Обнаружение неисправности системы. Схема обнаружения неисправности может определять потерю сигналов резольвера, входные сигналы вне допустимого диапазона, несоответствие входных сигналов или потерю отслеживания положения. Пороговые уровни обнаружения неисправности могут быть индивидуально запрограммированы пользователем для оптимизации в конкретном приложении.
3. Диапазон входного сигнала. Входы синуса и косинуса могут принимать дифференциальные входные напряжения 3,15 В от пика до пика ± 27%.
4. Программируемая частота возбуждения. Частота возбуждения легко программируется на ряд стандартных частот от 2 кГц до 20 кГц.
5. Данные о местоположении в тройном формате. Доступ к абсолютным данным углового положения от 10 до 16 бит осуществляется либо через 16-битный параллельный порт, либо через 4-проводной последовательный интерфейс. Эмуляция инкрементного энкодера осуществляется в стандартном формате A-quad-B с доступным выводом направления.
6. Цифровой выход скорости. Цифровая скорость от 10 до 16 бит со знаком доступ через 16-битный параллельный порт или 4-проводной последовательный интерфейс.

ПРИМЕНЕНИЕ

• Управление серводвигателями постоянного и переменного тока
• Эмуляция энкодера
• Электроусилитель руля
• Электромобили
• Встроенные стартер-генераторы/генераторы переменного тока
• Автомобильные датчики движения и контроль

По крайней мере одна модель в этом семействе продуктов находится в производстве и доступна для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.

{{#каждый список}}

{{/каждый}}

Оценочный комплект AD2S1210

Оценочная плата для оценки универсального набора переменного тока FlexMC Motor Control

УСТАРЕЛО: Оценочная плата AD-FMCMOTCON2-EBZ

Технические паспорта

• AD2S1210: 10-битный R/D преобразователь с переменным разрешением в 16-битный с опорным генератором Лист технических данных (Rev. B)
  9/22/2015

• AD2S1210-DSCC: Военный паспорт

  20.09.2015

• AD2S1210-KGD: Спецификация известных исправных штампов (версия 0)

  01. 06.2014

• AD2S1210-EP: расширенный лист технических данных (версия A)

  01.06.2010

Руководства пользователя

• UG-709: оценка преобразователя AD2S1210 из 10-битного в 16-битный преобразователь в цифровой

  26. 02.2021

Примечание по цепи

• CN0276: Высокопроизводительный 10-битный преобразователь в 16-битный преобразователь в цифровой код

  20.11.2013

• CN-0192: Сильноточный драйвер для преобразователя AD2S1210 в цифровой опорный сигнал

  28. 04.2011

Технические статьи

Модели IBIS

СРК

AD2S1210 Модель IBIS

CN0276

Высокопроизводительный преобразователь из 10-битного в 16-битный резольвер в цифровой

CN0317

Встроенный сильноточный драйвер для преобразователя из 10-битного в 16-битный в цифровой

Выберите модель для получения информации о PCN

Запрос уведомлений об изменении продукта/процесса

Закрыть

• analog.com/client/MyAnalog/CheckUserLoggedInState?sc_lang=en” data-title-saved=”Saved to myAnalog” data-title=”Save to myAnalog”> Сохранить в myAnalog Войти в myAnalog

{{#ifCond_pcn.length 0}} {{еще}}

{{#каждый ПК}} {{/каждый}}

{{этикетки.pcn}}	{{метки.название}}	{{labels.publicationDate}}
{{число}} {{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}} {{#каждая ссылка}} {{название}} {{/каждый}}	{{название}}	{{Дата публикации}}

{{/ifCond}} {{#ifCond pdn.length 0}} {{еще}}

{{#каждое персональное имя}} {{/каждый}}

{{labels. pdn}}	{{метки.название}}	{{labels.publicationDate}}
{{число}} {{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}} {{#каждая ссылка}} {{название}} {{/каждый}}	{{название}}	{{Дата публикации}}

{{/ifCond}}

Часто задаваемые вопросы по оформлению заказа

См. раздел Часто задаваемые вопросы по оформлению заказа, где вы найдете ответы на вопросы об онлайн-заказах, способах оплаты и многом другом.



Цена “Купить сейчас”

(**) Отображаемая цена “Купить сейчас” и диапазон цен основаны на заказах небольшого количества.



Прейскурантная цена

(*) Указанная прейскурантная цена 1Ku предназначена ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ, указана в долларах США (FOB США за единицу для указанного объема) и может быть изменена. Международные цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для получения информации о ценах или условиях доставки обращайтесь к местному авторизованному дистрибьютору Analog Devices, Inc. Цены, отображаемые для оценочных плат и комплектов, основаны на цене за 1 штуку.



Сроки выполнения заказов

Пожалуйста, ознакомьтесь с последним сообщением нашего CCO относительно сроков выполнения заказов.



Выборка

При нажатии кнопки «Образец» выше будет выполнено перенаправление на сторонний образец сайта ADI. Выбранная часть будет перенесена в вашу корзину на этом сайте после входа в систему. Пожалуйста, создайте новую учетную запись там, если вы никогда раньше не использовали сайт. Обращайтесь по адресу [email protected] по любым вопросам, касающимся этого Образца сайта.

Справка по таблице цен

Цена указана за 1 шт.

На сайте Analog.com можно приобрести до двух плат. Чтобы заказать более двух, пожалуйста, сделайте покупку через одного из наших зарегистрированных дистрибьюторов.

Цена указана за 1 шт. Указанная прейскурантная цена для США предназначена только для бюджетного использования, указана в долларах США (FOB США за единицу) и может быть изменена. Международные цены могут варьироваться в зависимости от местных пошлин, налогов, сборов и обменных курсов.

Оценочная плата

Analog Devices AD2S1210 EVAL-AD2S1210EDZ EVAL-AD2S1210EDZ Лист технических данных — стр.

1 из 20 0002 Преобразователь с опорным генератором



EVAL-AD2S1210





Ред. 0

 для оценки устройства, а не для производственных целей. 9Оценочные платы 0229 поставляются «как есть» и без каких-либо гарантий, явных, подразумеваемых или предусмотренных законом
, включая, но не ограничиваясь, любой подразумеваемой гарантией товарного состояния или пригодности для конкретной цели
. Никакая лицензия не предоставляется косвенно или иным образом в соответствии с какими-либо патентами или другой интеллектуальной собственностью
путем применения или использования оценочных советов. Информация, предоставленная Analog
Devices, считается точной и надежной. Однако Analog 9 не несет никакой ответственности.0229 Устройства за его использование, а также за любые нарушения патентов или других прав третьих лиц, которые могут возникнуть в результате
его использования. Analog Devices оставляет за собой право изменять устройства или спецификации в любое время
без предварительного уведомления. Товарные знаки и зарегистрированные товарные знаки являются собственностью их соответствующих владельцев.
Оценочные платы не разрешается использовать в устройствах или системах жизнеобеспечения.





One Technology Way, P.O. Вставка 9106, Норвуд, Массачусетс 02062-9106, США
Тел.: 781.329.4700

www.analog.com

Факс: 781.461.3113

© Analog Devices, Inc., 2009. Все права защищены.

ХАРАКТЕРИСТИКИ

Полнофункциональная оценочная плата для AD2S1210
Совместимость с EVAL-CED1Z
Автономная работа
Различные ссылки ing options
Программное обеспечение для ПК для управления и анализа данных при использовании с

EVAL-CED1Z

ОБЩЕЕ ОПИСАНИЕ

В этом техническом паспорте описывается оценочная плата для

AD2S12 10,

, который представляет собой полный преобразователь с разрешением от 10 до 16 бит, отслеживающий разрешение –
 – цифровой преобразователь, интегрирующий встроенный программируемый синусоидальный генератор

, который обеспечивает возбуждение синусоидальной волны для резольверов
.
