Схемы реле времени и задержки выключения нагрузки
Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.
Реле времени для автоматического отключения нагрузки
Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

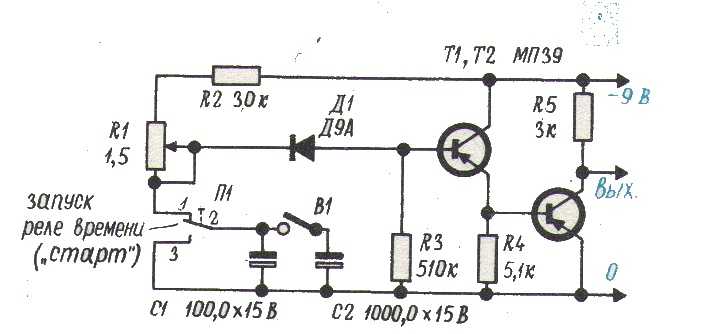

Рис. 1. Схема таймера для автоматического отключения нагрузки.
При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).
В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.
Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.
Таймер с увеличенным временным интервалом
Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).
Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.
Схемы реле времени на симисторах
Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.
В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.
Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.
Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.
Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).
Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.
Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.
Реле задержки выключения 220в радиолюбительские схемы. Несколько схем реле времени и задержки выключения нагрузки
Приветствую! Представляю вам несколько схем реле времени и задержки выключения нагрузки. Нагрузкой может быть как лампочка так и телевизор. Фантазию включать вам.
Вот эта схема нужна для выключения чего либо через определенный интервал времени.
Рис.1. Схема таймера для автоматического отключения нагрузки .
При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 мин (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).
В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 – при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1. Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.
Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + .
.. + Rn).Рис.2. Схема таймера с увеличенным временным интервалом для отключения нагрузки
Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис.3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.
В схеме на рис.3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 с). Цепь R1-C1 обеспечивает запуск одновибратора при включении.
Рис.3. Бестрансформаторная схема управления сетевой нагрузкой
Рис.4. Схема для автоматического отключения сетевой нагрузки
Во второй схеме (рис.4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).
Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.
Тот, кто хочет узнать, что такое реле времени, должен вспомнить старые стиральные машинки. Вспомните, как они работают? Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220В.
Конечно, разнообразие этих приборов со временем менялось. Так после простых реле стали появляться сдвоенные варианты, которые работали и на стирку, и на отжим. Они собой представляли цилиндрические конструкции с двумя выводами и ручкой управления.
При этом сам часовой механизм располагался внутри цилиндра.
Необходимо отметить, что машинки-автоматы современного образца также без реле времени 12 вольт не работают. Правда, это уже не то массивное устройство. Электронный вариант входит в состав блока управление, и установлен на плате. Вся его работа основана на программном обеспечении, где основную роль играет микроконтроллер. Самое удивительное то, что количество стадий выдержек временных периодов в современной стиральной машинке-автомате практически не поддается подсчету. То есть, если использовать в ней старое устройство временной задержки, то сам контролирующий прибор не поместился в стиральный аппарат. Настолько он будет громоздкий.
Понятно, что реле времени 12В устанавливаются сегодня практически на все бытовые приборы. Не будем их перечислять. Но именно на стиральной машинке (особенно старого образца) очень хорошо видно, как работает данный прибор. Его просто можно пощупать руками. Вот последовательность работы:
- Повернули ручку – запустили реле и электродвигатель.
- Величина задержки времени – это угол поворота ручки.
- Как только рукоятка дошла до нулевой отметки – происходит выключение и реле, и мотора.
Обратите внимание! При повороте рукоятки задается сразу два действа: загрузка величины задержки времени и запуск самой задержки.
Думаю многие помнят как работал таймер в старых стиральных машинках — это наглядный пример реле времени с задержкой
Точно также работают таймеры (реле времени) и в микроконтроллерах. То есть, включение и отключение происходит по одному и тому же принципу.
Микроконтроллеры
Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет.
А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.
Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.
Чтобы было понятно:
- Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
- Один импульс – одна единица¸ которая увеличивает содержание счетчика.
- Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.
Это и есть время задержки.Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.
Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.
Сама же подпрограмма – это буквально несколько команд. Поэтому она действует непродолжительно.
Виды реле времени
Итак, основная задача реле времени 12В – это произвести задержку от начального сигнала до конечного. Так вот эту самую задержку можно сформировать несколькими способами. Отсюда и различные виды:
- Механические.
- Электромеханические.
- Электронные.
- С демпфирующими устройствами.
К последним можно отнести пневматический подвид, в состав которого входят пневматические приставки и электромагнитный привод. Кстати, своими руками его собрать проще простого. Но все это уже в прошлом, кроме электронных аналогов.
Где можно использовать
Разбор реле времени в нашей статье был сделан на примере бытовых электрических приборов. Но эти устройства сегодня устанавливаются во многих операционных и технологических схемах. К примеру, в теплицах, где необходимо контролировать освещение по часам.
Для этого в электрическую схему освещения 220В устанавливается таймер, который подключен к исполнительному механизму, включающему и отключающему систему освещения.
Необходимо отметить, что программирование таймера – одно из важнейших категорий правильной его работы. В настоящее время производители предлагают реле времени с задержкой выключения 12-220В, с помощью которых можно запрограммировать его работу на один день (суточное), на неделю, месяц и год. То есть, диапазон настроек практически не имеет ограничения. Что для многих технологических процессов (схем) это немаловажный критерий эффективной и корректной работы.
Похожие записи:
Привет друзья!
Сегодня мы с вами детально рассмотрим схему и конструкцию достаточно полезного устройства – реле времени с задержкой выключения нагрузки. Разумеется, устройство можно использовать и для включения нагрузки и для переключения между двумя разными нагрузками.
Рабочее напряжение нагрузки может составлять до 220В, максимальный коммутируемый ток – до 5 А. Путем несложных вычислений получаем, что мощность нагрузки может составлять до 1100 Вт.
Схема устройства и принцип ее работ
Прежде всего изучим схему реле задержки времени. Важный момент: разработчиком схемы я не являюсь и на авторские права не претендую.
Представленная схема работает следующим образом. При нажатии на тактовую кнопку SW1 осуществляется зарядка конденсатора С1, открывается транзистор VT1 (транзистор VT2 и транзистор VT3 находятся в закрытом состоянии). Поскольку контакты реле (Х3 и Х4) разомкнуты, нагрузка отключена. В процессе разряда конденсатора С1 транзистор VT1 закрывается. В то же время открываются транзисторы VT2 и VT3, и через катушку реле начинает протекать ток, что приводит к замыканию контактов реле (Х3 и Х4) и включению нагрузки.
Можно догадаться, что основным времязадающим элементом является конденсатор С1. Именно от него напрямую зависит максимальное время задержки включения/выключения.
Также время срабатывания реле зависит от сопротивления переменного резистора R1. Соответственно для изменения времени задержки достаточно изменить номиналы резистора R1 и конденсатора С1.
Схема питается от источника постоянного тока напряжением 12 В. Потребление тока не превышает 100 мА.
Что касается деталей. Все транзисторы, использованные в схеме, однотипные – BC547. Данные транзисторы могут быть заменены транзисторами с аналогичными параметрами. Например, вместо ВС547 можно вполне успешно применить транзисторы серии КТ3102 с любыми буквенными индексами.
Электромеханическое реле – BS115C с напряжением срабатывания 9В. В принципе, реле может быть любым малогабаритным с напряжением срабатывания от 9 до 12В, например, это может быть реле JQC-3F-1C-9VDC.
Печатная плата реле времени
Устройство собирается на печатной плате из фольгированного стеклотекстолита, размерами 41×35 мм. Для удобства монтажа рекомендую нанести на плату «схему» расположения элементов.
Нанесение рисунка расположения элементов может осуществляться все тем же лазерно-утюжным методом.
Рисунок печатной платы и расположение элементов
Вот так печатная плата получилась у меня:
Конструкция реле задержки выключения
Устройство может быть собрано в абсолютно любом корпусе подходящих размеров. Не забывайте, что помимо самого реле в корпусе должен уместиться еще и блок питания. В моем случае использован пластиковый корпус для сборки блока питания. Думаю, что аналогичный корпус можно без проблем приобрести практически в любом радиомагазине.
Как можно заметить и плата с реле и блок питания умещаются в таком корпусе просто замечательно. Кстати, в качестве блока питания можно взять зарядное от сотового телефона. Для того, чтобы повысить выходное напряжение такой зарядки, достаточно заменить в ней стабилитрон на большее напряжение. О том, как правильно это сделать, можно найти в Ютубе.
Общие сведения о функциях реле с выдержкой времени
Опубликовано: 05.
06.22 |
Реле времени задержки
Поделиться этой статьей
Выпуск:
В чем разница между задержкой включения, задержкой выключения, одиночным выстрелом, включением с интервалом и всеми этими другими функциями задержки времени?
Решение/Решение:Понимание различий между всеми функциями, доступными в реле задержки времени, иногда может быть сложной задачей. При проектировании цепей с использованием реле задержки времени необходимо задать такие вопросы, как то, что запускает реле задержки времени, начинается ли отсчет времени с подачи или сброса напряжения, когда включается выходное реле и т. д.
Реле задержки времени — это просто управляющие реле со встроенной задержкой времени. Их назначение — управлять событием по времени. Разница между реле и реле задержки времени заключается в том, что выходные контакты размыкаются и замыкаются: на управляющем реле это происходит, когда напряжение подается и снимается с катушки; в реле задержки времени контакты могут размыкаться или замыкаться до или после некоторой задержки времени.
Обычно реле задержки времени инициируются или срабатывают одним из двух способов:
- подача входного напряжения
- открытие или закрытие триггерного сигнала
Эти триггерные сигналы могут иметь одну из двух конструкций:
- переключатель управления (сухой контакт), т. е. концевой выключатель, нажимной выключатель, поплавковый выключатель и т. д.
- напряжение (широко известное как триггер питания)
ПРЕДОСТЕРЕЖЕНИЕ: любое реле задержки времени, предназначенное для срабатывания триггера переключателя управления с сухими контактами, может быть повреждено при подаче напряжения на клеммы триггерного переключателя. Только продукты, которые имеют «триггер питания», должны использоваться с напряжением в качестве триггера.
Для лучшего понимания важны некоторые определения:
- Входное напряжение — управляющее напряжение , подаваемое на входные клеммы. В зависимости от функции входное напряжение либо инициирует устройство, либо готовит его к срабатыванию при срабатывании триггера.
- Триггерный сигнал — для некоторых функций синхронизации триггер используется для запуска устройства после подачи входного напряжения. Как отмечалось выше, этот триггер может быть переключателем управления (переключатель с сухим контактом) или триггером питания (напряжение).
- Выход (нагрузка) – каждое реле задержки времени имеет выход (либо механическое реле, либо полупроводниковый), который будет открываться и закрываться для управления нагрузкой. Обратите внимание, что пользователь должен подать напряжение для питания коммутируемой нагрузки через выходные контакты реле задержки времени.
Ниже приведены как письменные, так и визуальные описания того, как работают общие функции синхронизации. Временная диаграмма показывает взаимосвязь между входным напряжением, триггером (если есть) и выходом. Если вы не можете найти продукт, соответствующий вашим требованиям, или у вас есть какие-либо вопросы, инженеры по применению Macromatic предоставят техническую информацию, а также помогут выбрать продукт и применить его.
Свяжитесь с нами для получения помощи.
ПРИМЕЧАНИЕ: Не все функции доступны ни в одном из наших многофункциональных устройств. Пожалуйста, проверьте страницы каталога или листы спецификаций каждого многофункционального продукта, чтобы подтвердить, какие функции включены.
| ФУНКЦИЯ | ЭКСПЛУАТАЦИЯ | ВРЕМЕННАЯ ДИАГРАММА |
| ЗАДЕРЖКА ВКЛЮЧЕНИЯ Задержка включения Задержка включения | При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание. Входное напряжение должно быть отключено, чтобы сбросить реле задержки времени и обесточить выход. |
|
| ИНТЕРВАЛ ВКЛ Интервал | При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени. |
|
| ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка отключения Задержка отключения Задержка отключения питания |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается напряжение. При снятии триггера начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Любое применение триггера в течение временной задержки приведет к сбросу временной задержки (t), и выход останется под напряжением.
|
|
| ОДИНОЧНЫЙ Один выстрел Мгновенный интервал |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). В течение времени задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле задержки времени готово принять другой триггер.
|
|
| МИГАЕТ (Сначала выключен) |
При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.
|
|
| МИГАЕТ (на первом) |
При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). В конце временной задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
| |
| ЗАДЕРЖКА ВКЛ/ВЫКЛ |
При подаче входного напряжения реле времени готово принять триггер.
|
|
| ОДИНОЧНЫЙ ВЫСТРЕЛ ЗАДНЯЯ КРОМКА |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера выход остается обесточенным. При снятии триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)).
|
|
| WATCHDOG Одиночный выстрел с перезапуском |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
|
|
| ЗАПУСК ПО ЗАДЕРЖКЕ |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t).
|
|
| ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й) |
При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
|
|
| ПОВТОРНЫЙ ЦИКЛ (НА 1-м) |
При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2).
|
|
| ИНТЕРВАЛ С ЗАДЕРЖКОЙ Один цикл |
При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.
|
|
| ИНТЕРВАЛ С ЗАДЕРЖКОЙ Один цикл |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) выход обесточивается, и реле готово принять другой триггер.
|
|
| ИСТИННАЯ ЗАДЕРЖКА ВЫКЛ. |
При подаче входного напряжения на выход подается питание. При снятии входного напряжения начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение времени задержки (t) сбросит время задержки. Внешний триггер не требуется.
|
|
| ЗАДЕРЖКА ВКЛ./ИСТИНА ЗАДЕРЖКА ВЫКЛ. |
При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу.
|
|
| ОДИНОЧНЫЙ МИКШЕР |
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1), и выход активируется на время задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока не истечет время задержки (t1). В течение времени задержки (t1) триггер игнорируется.
| |
| НА ЗАДЕРЖКЕ-МИГАЛКА |
При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2).
|
|
| ПРОЦЕНТ |
При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1). Временная задержка (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение снимается и снова подается, временной цикл продолжится с того места, где он был остановлен при снятии входного напряжения. При значении 100 % выход постоянно включен, а при значении 0 % выход непрерывно обесточен.
|
|
| ПРОЦЕНТ (ОТСУТСТВИЕ ПАМЯТИ) |
При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1).
|
|
При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле задержки времени готово принять другой триггер. Если триггер снимается в течение времени задержки (t1), выход остается обесточенным, а время задержки (t1) сбрасывается. Если триггер повторно применяется в течение периода задержки времени (t2), выход останется под напряжением, а время задержки (t2) будет сброшено.
Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
В конце временной задержки (t) на выход подается питание, и он остается в этом состоянии до тех пор, пока сохраняется как триггерное, так и управляющее напряжение. Если триггер снимается в течение времени задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.
В конце этой временной задержки на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
Как во время задержки (t1), так и во время задержки (t2) триггер игнорируется.
Любое приложение входного напряжения в течение временной задержки (t2) оставит напряжение на выходе и сбросит временную задержку (t2). Внешний триггер не требуется.
По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение удаляется и снова подается, временной цикл будет сброшен. При значении 100 % выход постоянно включен, а при значении 0 % выход непрерывно обесточен.
Реле с задержкой – Grainger Industrial Supply
