USB ЦАП SMSL M9 на базе dual mono AK4490 с балансным усилителеми SMSL A6 с усилителем мощности B&O

Китайская компания Shenzhen ShuangMuSanLin Electronics (сокращенно SMSL) работает с 2009 года и сейчас продает свои продукты по всему миру. В основном это USB ЦАП, основанные на собственной схемотехнике и в своем дизайне корпусов. Однако со временем компания решила охватить и среднюю ценовую категорию. Сегодня мы рассмотрим как раз такие устройства.

SMSL M9

SMSL M9 — это старшая модель линейки, с невероятной для такого бренда ценой 39 690 . Если в предшествующей модели M8 (M8A) не было выхода на наушники, то есть это был чистый ЦАП, то тут появился мощный наушниковый усилитель и дополнительный балансный выход в дополнение к стандартному.

Технические характеристики SMSL M9
Название SMSL M9
Совместимость Windows 7/8/8.1/10; macOS 10.6 и выше
Микроконтроллер XMOS xCore200
Поддерживаемая разрядность 16/32 бит
Поддерживаемая частота 44,1—768 кГц
Поддержка DSD
до DSD512
КГ+шум 0,0004%
Наушниковый усилитель 0,001%
Динамический диапазон 115 дБ

Страничка SMSL M9 на официальном русскоязычном сайте SMSL

Корпус цельнолитой из алюминия, с фрезеровкой и лазерной гравировкой надписей. Необычный элемент конструкции — выдающийся вверх цветной ЖК-экранчик с диагональю 1,44″.

ЖК-экранчик закрыт пленкой, и мы фотографировали устройство, не сняв эту пленку. Если же ее аккуратно удалить, стараясь не поцарапать стекло, то контраст изображения повышается и устройство выглядит намного выигрышнее.

Наиболее интересные пункты меню:

Sound Color: Mode 1, Mode 2, Mode 3 — делают звук более мягким и более резким. АЧХ в этих режимах не отличается.

Filter: Sharp Normal, Sharp Short Delay, Slow Short Delay, Slow Normal. На графике слились в одну линию оба режима Sharp и оба Slow, они отличаются только фазовой характеристикой. Как ясно из названия режимов, Sharp — это резкий спад после 20 кГц, а Slow — это плавный от 10 кГц. В теории, более плавный спад позволяет уменьшить выбросы импульсной характеристики. Short Delay искажает фазу так, чтобы уменьшить временной сдвиг фронта меандра, что важно в цепях передачи цифрового сигнала, в сфере телекоммуникаций.

Но для музыки предпочтительнее линейная фаза, а абсолютная задержка передачи сигнала по линии (будь она 0,1 или 0,6 мс) не имеет никакого практического значения (буфер карты дает задержку в десятки миллисекунд, и нас это не волнует). Исходя из этого, выбор остается между Sharp Normal и Slow Normal. Slow звучит помягче, в том числе за счет более раннего спада АЧХ. Отличия между режимами были подробно разобраны в обзоре Fostex HP-A8mk2.

Позолоченные RCA-контакты закрыты резиновыми заглушками. Устройство комплектуется блоком питания и от шины USB не заведется — нужно всегда подключать БП.

Внутри все размещено на единой плате. Особенностью является аппаратная коммутация выхода: наушниковый TRS, балансный наушниковый 2,5 мм или линейный. Выходы переключаются с помощью реле, слышны щелчки при срабатывании.

XMOS второго поколения (xCore200) работает в асинхронном режиме. На плате 3 качественных кварцевых генератора. Все спроектировано весьма тщательно.

Два стереоЦАПа AKM AK4490EQ работают вместе, в режиме Dual Mono.

Операционные усилители — сдвоенные OPA1612A, 5 штук. Эти усилители спроектированы специально для звуковых устройств и имеют внушительный показатель КГ: 0,000015%. Скорость нарастания — 27 В/мкс, полоса 40 МГц. Применение таких усилителей — дело довольно недешевое. По стоимости один такой ОУ соответствует целому чипу AKM AK4490.

Что дает применение двух ЦАП AK4490EQ вместо одного? Каждый ЦАП работает на формирование только одного канала, правого или левого. Так как чисто статистически каналы могут иметь отклонение, то усреднение 4 выходов способно дать более линейную характеристику. В качестве бонуса это еще автоматически дает рост характеристик на 3 дБ, ведь шум при сложении выходов ЦАП растет вдвое медленнее полезного сигнала.

Цифровой приемник CS8422 может работать в режиме ASCR, чтобы подавлять джиттер со входов S/PDIF и Toslink.

Необычное решение — качественная аналоговая регулировка громкостью PGA2311U, с цифровым управлением от MCU.

Наушниковые усилители — наши старые знакомые TPA6120A — трудятся совместно в балансном и небалансном режиме.

Диагностика ASIO

Device: SMSL M9
Features:
Input channels: 0
Output channels: 2
Input latency: 176
Output latency: 529
Min buffer size: 800
Max buffer size: 800
Preferred buffer size: 800
Granularity: 0
ASIOOutputReady — not supported
Sample rate:
8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — supported
88200 Hz — supported
96000 Hz — supported
176400 Hz — supported
192000 Hz — supported

352800 Hz — supported
384000 Hz — supported

Input channels:
Output channels:
channel: 0 (Analogue 1) — Int32LSB
channel: 1 (Analogue 2) — Int32LSB

SMSL A6

Технические характеристики SMSL A6
Линейный выход
КГ+шум 0,0005%
Динамический диапазон 110 дБ
Максимальный уровень выхода 2,5 ВRMS
Выход на наушники
КГ+шум 0,004%
Мощность 32 Ом: 330 мВт, THD 0,13%
64 Ом: 545 мВт, THD 0,12%
150 Ом: 240 мВт, THD 0,16%
300 Ом: 122 мВт, THD 0,13%
Выход на колонки
КГ+шум 0,0025%
Мощность 4 Ом: 50 Вт
8 Ом: 30 Вт

Страничка продукта на официальном русскоязычном сайте SMSL

SMSL A6 — это не совсем обычный USB ЦАП с усилителем для наушников: в его корпус производитель добавил готовую плату усилителя мощности IcePower 50ASX2 SE.

Это известнейший усилитель в классе Д датского производителя Bang & Olufsen, с мощностью 2×50 Вт (4 Ом, THD 1%). Запаса усиления будет достаточно, чтобы подключить полочные Hi-Fi-колонки. Дело в том, что КПД усилителей в классе Д составляет более 80%, то есть аналогичный по громкости усилитель в классе АБ будет маркироваться приблизительно как 2×100 Вт. Таким образом, громкости здесь вполне достаточно для современных акустических систем. Искажения на рабочих мощностях, от 1 до 40 Вт, составляют тысячные доли процента. Неравномерность АЧХ — всего 0,5 дБ на краях диапазона. То есть это действительно усилитель самого высокого уровня, такие применяются в решениях от профессиональных многоканальных усилителей до студийных мониторов. Единственный минус — цена кусается, так что стоимость конечного продукта не может быть слишком низкой.

Корпус целиком из стали с порошковой покраской. Помимо выхода на колонки есть и наушниковый усилитель и чистый линейный выход.

Экранчик цветной.

Можно выбрать цвет выводимых букв: белый, красный, зеленый. Белый выглядит немного синевато из-за высокой цветовой температуры, около 7000 K. Здесь тоже есть защитная пленка, которую можно оставить, чтобы экранчик не царапался.

Разъем для наушников находится справа от экранчика. Усилитель выполнен на известном чипе Maxim Integrated MAX9722A. Он дает здесь живой, динамичный звук, причем мощности хватает с запасом: 330 мВт на нагрузке 32 Ом, 122 мВт на нагрузке 300 Ом.

В качестве селектора входов и регулятора громкости используется чип NJW1194. Он же отвечает за регулировку тембра, ВЧ и НЧ. Регулировка работает нормально, искажений на слух не слышно. Регулировка аналоговая.

Алюминиевый ИК-пульт ДУ здесь однозначно имеет смысл, так как прослушивание в колонках предполагает, что слушатель находится от аппаратуры на расстоянии в 2-3 метра. Да и находясь рядом, перемещаться по меню джойстиком намного удобнее, чем вращающимся регулятором. Кстати, такой же пульт идет в комплекте и с другими продуктами SMSL.

Вызов регулировки тембра кнопкой EQ дает три варианта на выбор: Direct, Tone, SDB. Последняя аббревиатура расшифровывается как SMSL Dynamic Bass. Добавка баса происходит в разумных пределах и звучит достаточно применимо.

Платы полностью разделены и разнесены физически. Цифровая часть отделена от ЦАП и предусилителя.

ЦАП AKM AK4452 не топовый, но обладает довольно высокими параметрами ДД (115 дБ) и КГ+шум (−107 дБ). В основном ЦАП интересен поддержкой PCM до 768 кГц и DSD до 11,2 МГц.

C-Media CM6632A здесь подключен правильно: на плате 3 отдельных кварцевых генератора. В общем-то, звук адекватен примененной электронной начинке.

В комплекте поставляются ASIO-драйвера с поддержкой Hi-Res-форматов 384 кГц и DSD512.

Измерения в RMAA

Тестируемое устройство SMSL M9 (2 ВRMS)
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала
HP out (2 ВRMS)
Версия RMAA 6. 4.1 Pro
Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня 1,8 дБ / 1,8 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

+0,08, −0,17

Очень хорошо
Уровень шума, дБ (А)

−113,7

Отлично
Динамический диапазон, дБ (А)

113,6

Отлично
Гармонические искажения, %

0,0024

Отлично
Гармонические искажения + шум, дБ (A)

−89,9

Хорошо
Интермодуляционные искажения + шум, %

0,0024

Отлично
Взаимопроникновение каналов, дБ

−99,6

Отлично
Интермодуляции на 10 кГц, %

0,0024

Отлично
Общая оценка Отлично

Подробный отчет об измерениях SMSL M9 в режиме 24 бит 44 кГц при тестовом сигнале 2 ВRMS

С наушникового выхода результат сильно зависит от уровня сигнала: при росте напряжения снижается шум и немного увеличиваются искажения. Мы приводим измерения наушникового выхода при уровне 2 ВRMS. Если снизить амплитуду сигнала до 1 ВRMS, искажения падают вдвое.

Тестируемое устройство SMSL M9 (1 ВRMS)
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала HP out (1 ВRMS)
Версия RMAA 6.4.1 Pro
Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня 1,8 дБ / 1,8 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

+0,07, −0,18

Очень хорошо
Уровень шума, дБ (А)

−109,8

Отлично
Динамический диапазон, дБ (А)

110,0

Отлично
Гармонические искажения, %

0,0015

Отлично
Гармонические искажения + шум, дБ (A)

−93,3

Очень хорошо
Интермодуляционные искажения + шум, %

0,0018

Отлично
Взаимопроникновение каналов, дБ

−100,3

Отлично
Интермодуляции на 10 кГц, %

0,0019

Отлично
Общая оценка Отлично

Подробный отчет об измерениях SMSL M9 в режиме 24 бит 44 кГц при тестовом сигнале 1 ВRMS

Субъективная оценка, прослушивание с наушниками, заключение

Особенностью тестируемых моделей является достаточно высокая стоимость и претензия на топ-класс. Экранчик и выбор режимов работы фильтра ЦАП — это явно атрибут дорогих устройств. О звуке можно сказать, что потенциал электронной начинки раскрыт неплохо. Впрочем, звук AK4490 и TPA6120A, MAX9772A — всё это мы слышали уже много раз. Также мы уже много раз видели драйвера XMOS и C-Media. Словом, интрига в звуке для нас отсутствует. Что здесь необычного? Разнообразит звучание возможность выбора типа фильтра ЦАП из меню устройства, а в случае усилителя A6 — возможность подстройки тембра или включения фирменной опции акцента на басах.

Для прослушивания мы использовали различные наушники, в том числе новые закрытые наушники Fostex TR-80. У нас был вариант с импедансом 80 Ом, еще существует модель на 250 Ом. Это достаточно недорогие (12 890 ) наушники с 40-миллиметровыми излучателями, однако с на удивление высококачественным звуком. Низкая чувствительность модели, всего 95 дБ, делает Fostex TR-80 весьма требовательными к усилителю. Еще более требовательны TR-90 с чувствительностью всего лишь 90 дБ. Таким образом, специализированный ЦАП с мощным усилителем для наушников требуется не только обладателям экзотических моделей наушников с высоким ценником, но и пользователям обычных современных массовых моделей. Жаль лишь, что Fostex TR-80 не рассчитаны штатно на балансное подключение: хотя у наушников 4-контактный разъем съемного кабеля, точно с раздельным подключением, балансных кабелей официально почему-то пока не поставляется — на втором конце трехконтактный миниджек. Ждем балансные кабели для Fostex в будущем, официально или от сторонних производителей.



Благодарим российских представителей компании SMSL
за предоставленные на тест USB ЦАП SMSL M9, SMSL A6 и наушники Fostex TR-80

ЦАП — 32бита «Яровит» №3

Левчук Александр Николаевич ©

Для любителей высококлассного звука с модернизированной новинкой вышел новый ЦАП.



Построен ЦАП №3 на Premium ЦАПе 32-бит (стерео) AK4490

Немного о самом ЦАПе — AK 4490

Asahi Kasei Microdevices корпорация (АКМ) запустила чип-цап AK4490, высокого качество звука, а также высокой производительности — это 32-битный стерео ЦАП, который достигает наилучшего качества/уровня THD + N (-112dB) для выходного напряжения с динамическим диапазоном 120 дБ.

На данном ЦАП построены такие аппараты как:

ЦАП AK 4490

В ЦАПе AK4490 уже есть недавно разработанный (встроенный) фильтр «OSR Doubler», что значительно снижает уровень шума сигнала от шума обработки, до 200 кГц.

Инновационная технология использует симметричную компоновку для левого и правого каналов предотвращает ухудшение качества сигнала, а 32-битный цифровой операционный блок обеспечивает полную обработку 32-битных файлов DSD.

Внешний вид. Корпус полностью из полированного алюминия! Сбоку выступают ребра для охлаждения корпуса.



Максимально удобное подключение – появились разъемы RCA

Передняя панель:

Задняя панель:

  • интерфейс USB,
  • посередине переключатель из металла, для выбора питания usb или внешний блок питания,
  • разъем для внешнего источника питания,
  • светодиод светит голубым светом.

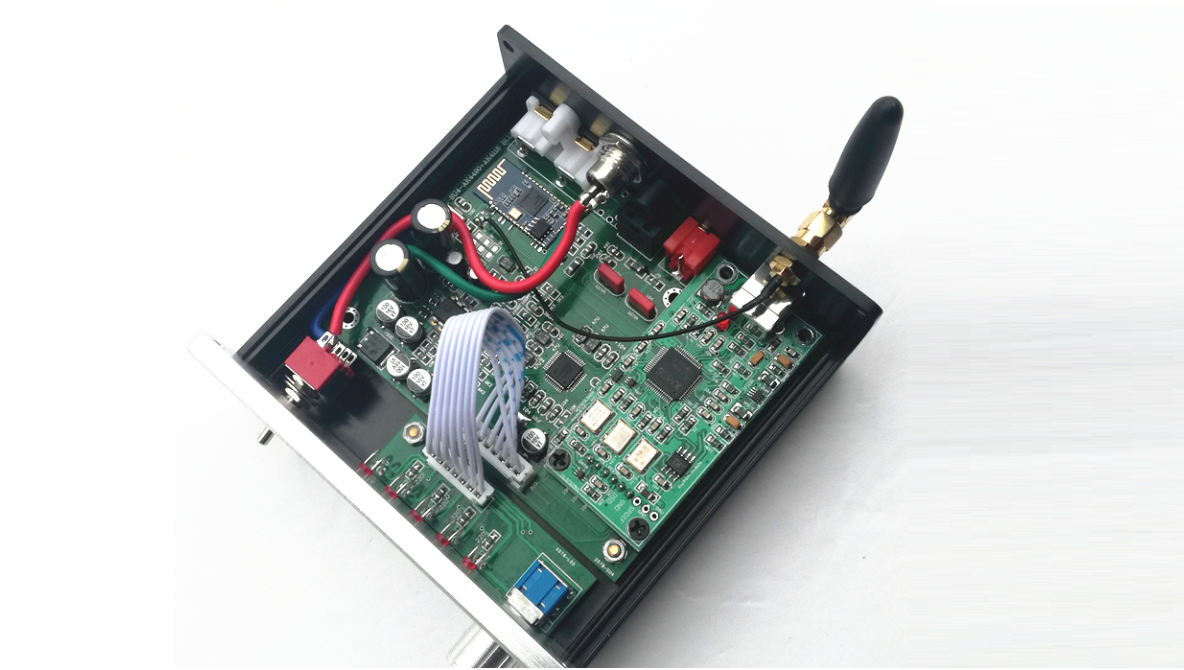

Внутри. Ну что же заглянем во внутрь — неплохие комплектующие, которые многих удивят:

толстая многослойная экранированная плата, «часики» , то есть термостабилизированные генераторы с точностью 0. 1ppm,(использует высокоточные кварцевые генераторы тактовой частоты) что не может не сказаться на высококачественном звуке!

Также стоит XMOS, кстати уже установлен радиатор, можете увидеть на фото.

Поддержка USB реализована через XMOS, который является довольно мощным процессором с частотой 500 Мгц.

В качестве ЦАП используется отлично зарекомендовавший себя AK 4490.

АМК ввел данный ЦАП-чип AK4490 в этом году и в последнее время сделал его доступным в производственных количествах.

Он отличается от ЦАПа АК 4399 в следующих областях:

ПараметрAK4490
AK4399
 THD -112 ДБ -105 ДБ
 S / N (моно) 123 дБ 126 дБ
 Макс частота дискретизации 384KHz 216 кГц
 Встроенный цифровой Фильтры 5 2
 Прямое DSD (преобразование в PCM) Да Нет
 AVDD Максимальное рабочее напряжение 7,2 5,25

В качестве Операционного Усилителя применен хороший JRC 553200, между прочим ОУ можно легко заменить.

4-слойная печатная плата «омеднённая» и экранированная для гораздо более короткого пути сигнала, а также от помех и фона. Имеется поддержка DSD (программа Foobar2000 + плагин). AK 4490 очень хороший ЦАП, причем «на вырост». Поддерживает 384k 32-битный мастер-ленту, dsd, rms, 112 дб snr, искажение 0.001%.

На плате  установлены 2 тактовых качественных  генератора.

  • Первый генератор обслуживает частоты 44.1/88.2/176.4/352.8 кГц.
  • Второй генератор обслуживает  частоты 48/96/192.

Может работать с внешним источником,  напряжение: dc 6v-9v или через usb

Корпус алюминий внешний размер: 68mm, 100mm, 30mm

ЦАП поддерживает не только стандартные аудиофильские форматы: flac, ape, wav, но и ультра-аудиофильские форматы DSD до DSD128 и PCM до 384 кГц. ЦАП 32/384.

Прослушивание/впечатления

ЦАП №3 на AK4490 звучит лучше, чем, прежний ЦАП , причем у №3 более богаче звук, это касается звуковой сцены и баса, а также высоких и средних частот, ЦАП №3 на AK 4490 воспроизведет музыку с наименьшими искажениями, и с более лучшим звуком.


Пять цифровых фильтров встроены в сам чип-ЦАП AK 4490.

AK4490 поддерживает 2.8MHz 5.6MHz, и 11.2MHz DSD (Direct Stream Digital). Он способен за доли секунды переключать выходные данные между DSD и РСМ.

Плюсы

  • Отобранные ЦАП-чипы AK 4490
  • 32-бит 8 Цифровых фильтров (32-bit 8x Digital Filter)
  • Частота дискретизации: 30 кГц ~ 384kHz
  • Низкое искажение
  • Отличный звук
  • DSD (2.8MHz, 5.6MHz, 11.2MHz)
  • THD + N: -112dB
  • DR, S/N: 120dB





Помимо  32-битности, меня порадовало, что ЦАП №3 AK 4490 также поддерживает частоты до 384000 герц для потока PCM. Впрочем, для DSD поддерживается поток с частотой 11,2 миллиона герц.

 Срок гарантии от производителя 2 мес.



8,4V Также в комплекте блок питания для ЦАП — (кабель 1м)

Важно! Блок питания для данного ЦАП необходим, причем, блок питания входит в комплект!

Отзывы о ЦАПе №3



Надо бы отзыв роскошный написать по поводу только что полученного цапа. Однако чукча не писатель, чукча — слушатель. А слушать теперь стало весьма офигенно. ФирмА, что ещё сказать.

Александр, г.Санкт-Петербург

Подключил ЦАП№ 3, встал на винду 8.1 — 64 без проблем.
По качеству звука очень понравился…первое ощущение как будто чистой родниковой водой умылся и напился КЛАСС!!!! так же легко дружит с foobar2000, aimp3, видео легко пошло через kmplayer, на выход звука в настройках ставиться xmos, holiday у скорпов я аж замер слушал=-))))) честно говоря разница сразу очевидна и на видео в том числе, и это только akg mkII мои=-)))

Установил windows 10 pro, кстати сама винда очень даже неплоха)))) Настроил драйвер на Яровит 3, установился ВООБЩЕ без проблем, единственное установочный файл надо запускать с правами админа и все. Смотрел кино через potplayer (звук через цап), слушал музыку через foobar и aimp все на высоте! Еще раз спасибо Александр

Яков, г.Москва

ЦАП прибыл в целости и сохранности. Подключил, погонял — звук хороший, немного не привычный. Кажется больше низких. Объяснить не могу — часа два всего слушаю. Усилитель для наушников тоже замечательный, несмотря на малые размеры. В общем буду тестировать и пробовать разную музыку.  Замечательное соотношение цены и качества. Спасибо за интересный гаджет.

Сергей, Моск.обл.

Звук супер. Действительно!!! Как будто подушку от колонок убрали. Открылось звучание! Частотный диапазон расширился.
Все на свои места встало 😉 отличный цап. Даже на с90д разница гигантская!

Александр, Мурманск

Посылку получил вчера утром,но был на работе .Вечером пришёл и подключил.   Компьютер точнее музыку из него услышал заново Слов нет одни эмоции-Положительные одним словом просто класс! В общем буду по мере имения времени тестировать потихоньку свой ЦАП.

Юрий, Белореченск

Блин, всю ночь слушал музыку через наушники сенхайзер сх300 + цап+ флак формат. Даже не думал что замечу разницу, но она огромная. Потом подумал, да неее бред какойто, самовнушение, воткнул наушники напрямую к ноуту и звук как будто скукожился на морозе и притих, подключил обратно цап и кайфонул опять. Короче мне кажется что уже не смогу ничего слушать без этой коробочки спасибо!

Уже опоздал на работу, не могу оторваться от музыки, сейчас подключил к колонкам микролаб

Антон, Москва,

Доброго дня.Получил, завел, все нормально встало-заработало. Спасибо за качество звука. Спасибо за быструю доставку. С уважением,

Эдуард, г.Новосибирск
Получил посылку (ЦАП 3) ещё в пятницу, всё доехало в ценности и сохранности. Распаковал, подключил, настроил и все выходные не мог на слушаться. Вот хотел выразить вам благодарность — вы открыли мне глаза (или уши) на совершенно другой уровень музыкального восприятия! Очень понравилась ваша маленькая, волшебная коробочка, я даже подумал отказаться от своего CD-S700 проигрывателя.

Игорь, г.Южно-Сахалинск
Получил Вашу посылку. Установил драйвер, включил коробочку. Запело сразу и должен сказать, что
звук на порядок лучше. Слушаю через альбом плеер. Выход на усилитель брал с линейного вывода и
включив цап сразу услышал разницу. Убедился в пользе цапа, теперь вижу куда нужно двигаться дальше.
Отдельное спасибо за флэшку с музыкой. Пока прослушал не полностью, но коечто очень понравилось.

Ламповый усилитель SE 6Ж8+6П31С+ цап №3

Андрей, Тула
Что я могу зказать, звук просто нереальный, а я столько лет в погоне за качественным звуком опробовал столько звуковых карт. Теперь музыку буду слушать только через этот цап.
Теперь знаю куда дальше двигаться.
Спасибо огромное !

 г. Душанбе, Республика Таджикистан, Джахонгир

Вот очередное моё изделие. SE 6Ж8+6П31С+ цап №3.Потрясающая связка!
г.Переславль-Залесский, Иван

Альбом «Patricia Barber — Cafe Blue», который можно скачать ниже

«Sonny Clark — Cool Struttin» (1958) можно скачать ниже

Драйвер на ЦАП Яровит №3 можно скачать НИЖЕ БЕСПЛАТНО!!!

Новый драйвер на ЦАП Яровит №3 XMOS (v3.20.0) 1,3мб можно скачать НИЖЕ кстати хорош также для Windows 10

Все эти альбомы можно скачать здесь — > Драйвер на ЦАП Яровит 3- Patricia Barber — Cafe Blue -Sonny Clark — Cool Struttin

скачайте также  10 ТОП альбомов всех времен и народов часть 2  или 10 альбомов для аудиофилов. Часть 1

Откройте документ Word, наведите на любую ссылку и нажмите CTRL + левая кнопка мыши — ссылка откроется в браузере, переходите и качайте, все файлы проверены — вирусов нет!



Не бойтесь меня и добавляйтесь в ВК, Ютуб, Одноклассники, Мой мир

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

You may manage your subscription options from your profile

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!

На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

https://youtu.be/3KWi0edFxBc





Pioneer SE-master1

Дешевая и качественная цап ak4490 продукция от цап ak4490 Производителей на Alibaba.

com
Результаты поиска по запросу цап ak4490
цап аудио зао цап цап конвертер usb цап usb c dac cjc dac 1295 пептид
Продукт/Услуга:

Интегральные схемы, дискретные, светодиодные, радиочастотные беспроводные, сенсорные преобразователи

Страна/Регион: Китай Тип деятельности:

Торговая компания

Подтверждение квалификации: Продукт/Услуга:

Литий-ионная батарея, литий-полимерная батарея, Ni-MH батарея, LiFePO4 батарея, зарядное устройство

Страна/Регион: Китай Тип деятельности:

Производитель

Подтверждение квалификации: Продукт/Услуга:

Электронный компонент, интегральные схемы, диодов, транзисторов, конденсатор с алюминиевой крышкой

Страна/Регион: Китай Тип деятельности:

Торговая компания , Агент

Подтверждение квалификации: Продукт/Услуга:

Ic, транзистор, диод, конденсатор, резистор

Страна/Регион: Китай Тип деятельности:

Торговая компания , Агент

Подтверждение квалификации: Продукт/Услуга:

Электронные компоненты, Совет по развитию, интегральная схема, сетевой продукт, умный дом

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

Электронный компонент, развивающая плата, модуль платы Pcb, модуль платы Arduinos, интегральные схемы

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

IC, Интегральная Схема, Модуль, Диод, Конденсаторы

Страна/Регион: Китай Тип деятельности:

Торговая компания , Агент

Подтверждение квалификации: Продукт/Услуга:

модуль питания, беспроводной модуль, модуль rfid, антенны, модуль bluetooth

Страна/Регион: Китай Тип деятельности:

Производитель

Подтверждение квалификации: Продукт/Услуга:

Электронные компоненты, модуль, модули для Arduino, ic, чипсы

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

Интегральных схем, диодов, транзисторов, конденсатор, резистор

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

микросхемы

Страна/Регион: Китай Тип деятельности:

Торговая компания

Подтверждение квалификации: Продукт/Услуга:

Электронные компоненты, кнопочный переключатель, корпус для печатной платы, изготовление форм на заказ, разъем

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

Интегральная схема, резервуар, MLCC, двигатель, разъем

Страна/Регион: Китай Тип деятельности:

Торговая компания , Дистрибьютор / Оптовик

Подтверждение квалификации: Продукт/Услуга:

Секс-куклы, секс-игрушки, вибраторы, дилцы Вибраторы, силиконовые секс-куклы

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

ЦАП, УСИЛИТЕЛЬ, Наушники, Кабель, Игрок

Страна/Регион: Китай Тип деятельности:

Торговая компания

Подтверждение квалификации: Продукт/Услуга:

Блок блока, блок питания, материнская плата, ic, кабель питания

Страна/Регион: Китай Тип деятельности:

Торговая компания , Агент

Подтверждение квалификации: Продукт/Услуга:

Интегральная схема, электронные компоненты, другие электронные компоненты, модульный чип, uno r3

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Продукт/Услуга:

PCB в сборе, PCB/FPC, алюминий PCB, трафарет, мембранный переключатель

Страна/Регион: Китай Тип деятельности:

Производитель

Подтверждение квалификации: Продукт/Услуга:

аудио усилитель, усилитель для наушников, ЦАП, DIY усилитель, ламповый усилитель

Страна/Регион: Китай Тип деятельности:

Производитель

Подтверждение квалификации: Продукт/Услуга:

DC-DC конвертер, цифровой вольтметр, ШИМ контроллер скорости двигателя, электронные компоненты, беспроводное зарядное устройство

Страна/Регион: Китай Тип деятельности:

Производитель, Торговая компания

Подтверждение квалификации: Результат поиска информации об этих продуктах и поставщиках уже переведен языковыми средствами для Вашего удобства. Если у Вас есть любое предложение по этой странице, пожалуйста, помогите нам улучшить его.
All product and supplier information in the language(s) other than English displaying on this page are information of www.alibaba.com translated by the language-translation tool automatically. If you have any query or suggestion about the quality of the auto-translation, please email us at (email address). Alibaba.com and its affiliates hereby expressly disclaim any warranty, express or implied, and liability whatsoever for any loss howsoever arising from or in reliance upon any auto-translated information or caused by any technical error of the language-translation tool.

Ak4490 + ak4118 + op amp ne5532 decodificador soft control dac audio decoder board d3-003 without usb daughter card Sale

Доставка

Общее расчетное время, необходимое для получения заказа, показано ниже:

  • Вы размещаете свой заказ
  • (Время обработки)
  • Мы отправляем ваш заказ
  • (Время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки. Общее время доставки разбито на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего(их) товара (ов) для отправки из нашего склада. Это включая подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время нужно вашему(им) товару(ам) для отправления из нашего склада в вашего назначения.

Рекомендуемые способы доставки для вашей страны/региона приведены ниже:

Доставка до: Отправка из

Этот склад не может быть отправлен к вам.

Метод(ы) доставки Срока доставки Информация о треке

Примечание:

(1) Время доставки, указанное выше, относится к расчетному времени рабочих дней, которое будет отправлена после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и любые праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любого форс-мажорного события, такого как стихийное бедствие, непогоды, войны, таможенные вопросы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может использоваться для адресов PO Box

расчетные налоги:предполагаемые налоги: может применяться налог на товары и услуги.

Способ оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы запутались в как платить.

*В настоящее время мы предлагаем COD платежи для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы подтвердить правильность ваших контактных данных. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

*Оплата с рассрочкой (кредитная карта) или Boleto Bancário доступна только для заказов с доставкой в Бразилии.

Аудио ЦАП DAC. Поделки начинающего цапостроителя. Часть 19. ЦАП на AK4137EQ+AK4490EQ. Конверсия форматов на лету

То, о чём я расскажу ниже, местами плод моего воображения. Некоторые персонажи выдуманы. Часть названий скопированы из глобальной Сети или придуманы специально.
Все совпадения случайны.
Короче, стандартный disclaimer


На столе AK4137EQ+AK4490EQ.
До этого я рассказывал, что я делал с контроллерами в связке с некими ЦАП и как оно работало, но не приводил ни схем, ни плат полного устройства. Не все возможно уместить в формат одной публикации, но я постараюсь рассказать о полноценном устройстве, которое я собрал и которое работает.

Как вам известно, я немного занимаюсь в свободное от работы время тем, что пытаюсь собрать или создать что-то, что принимает цифровой сигнал с компьютера и преобразует его в аналоговый с помощью набора микросхем. Набор микросхем, с которым я работаю, обычно самый разный, но, как правило, обусловлен тем, что я могу добыть. Выбор мой обычно продиктован случайной информацией из форумов, сообществ и общественного мнения.
Например: «PCM63 — 20 бит, один из лучших, существующих в мире Аудио». Один из лучших — да. Лучший — нет. Но на тот момент это была некая «истина».

И пока я на практике проверял эту «истину», некое Научно-Производственное Объединение (НПО) «Asahi Kasei Microdevices» из японского города Токио создавало и создало то, что я на данный момент могу с определенной долей истины назвать шедевром в мире цифро-аналогового преобразования для бытового применения, да и для профессионального наверное тоже.

Содержание / Contents

Ещё в те босоногие времена, когда я начинал, я попробовал продукцию этого НПО вскользь, и у меня была возможность сравнить работу этой продукции с продукцией конкурентов, в равных условиях. И эта продукция мне понравилась. Она как-то немного выделялась среди остальных аналогичных. Звуком.
И, что особенно для меня ценно, вменяемо и грамотно написанный даташит — а ведь НПО-то японское! Удивительно, не правда ли? А ведь понимать даташит — это очень многое для разработчика.
Вот, даже адрес с картой у них есть:

Но что-то я отвлекся. Как многие уже догадались, я расскажу вам о ЦАП, который я могу смело назвать «мультиформатным». В его конструкции применены передовые разработки Asahi Kasei Microdevices, которые я смог купить и пощупать, и поделюсь всем, что наработал с вами.

В предыдущей статье я рассказывал, как мы безуспешно пытались узнать у их маркетологов, что означает и как работает интересная функция Sound Control у их топового чипа AK4490EQ, и чем это в результате закончилось. Теперь я понимаю — что инженеры там с простыми людьми не могут общаться без одобрения отдела маркетинга.

Ну и ладно, я пошел дальше. Мне было интересно, что там ещё у них нового.
А там есть ещё кое-что. Например, раздел — Premium SRC. Ну SRC и SRC, что, не знаем мы, что это такое?
Оказывается, не всё мы знаем.

Что такое SRC – можно нагуглить массу материала. Но именно этот SRC интересен тем, что может аппаратно производить конверсию с PCM в DSD и обратно! Аппаратно, дорогие датагорцы! То есть чарующие звуки DSD формата я могу получить, не имея этого самого DSD физически. Интересно, не правда ли?

Зовут чип AK4137EQ. Когда я скачал и почитал даташит, я понял - это оно. То «оно», что займет все мои мысли на ближайшее время. Но! Микросхемы не было в продаже полгода.
Не было ни у мегаселлеров, ни у китайцев, хотя на сайте «Asahi Kasei Microdevices» оно уже было анонсировано давно.
Это стало целью! А цель нужно или достигнуть или забить на нее. И я её достиг. Она в продаже появилась и у мегаселлеров и у китайцев примерно в одно время. Я заказал у вторых, по опыту зная, что это не всегда плохо.

Мегаселлер — интернет-магазин, который торгует оригинальными запчастями. Цены хороши для тех, кому надо купить партию на несколько М$. Для обычных пользователей, которым надо 1-2 шт — проще купить авиабилет в штаты и купить в розницу в ближайшем от аэропорта магазине и вернуться домой (шутка).

Китайцы - продают отбраковку с конвеера, или перемаркировку (известный тренд на профильных форумах).
Реже или чаще, кому как повезет (опыт), могут продать оригинал дешевле, чем у Мегаселлера.

Опыт — известная жизненная рулетка, основанная на принципе «не будет работать — открою диспут — вернут деньги». В 95% случаях диспут открывать не требуется, отбраковка с конвейера работает как задано в даташите.

Спустя некоторое время меня на почте поздравили с прибытием! И вот оно, это чудо инженерной мысли, слева:


Справа то, что планируется поставить на выход.

Почему не АК4495? — спросят те, кто уже ходил на сайт НПО.
Если сравнить даташиты AK4490 и AK4495, которая является более «топовой», то AK4490 явно лучше. Странная политика?

Хорошо, хватит пустых разговоров, начну я потихоньку техпроцесс. За основу, как обычно, возьму то, что уже у меня отработано и работает.
Все схемы рисовались уже после изготовления плат и после запуска устройства — так что возможно незначительное расхождение схем и плат. Платы рабочие 100%.


Ввод данных I2S или SPDIF. Небольшое пояснение. В качестве источника я применяю несколько устройств на базе XMOS процессоров типа USB-I2S Audio.
Помимо стандартного I2S, источники выдают сигналы DSD/PCM, MUTE, переключают сетку частот 44х/48х, а также переключают сам ЦАП в режим MASTER/SLAVE. В общем, всячески стараются показать, что их деятельность важна для меня и не только.

Все гальванически развязано — так я уже привык. Некоторые «случайно» сгоревшие устройства немалой цены так жалко провожать в последний путь — случаи были.

I2S едет через IL715. Клок обратно на источник — через ADUM1100. Статические сигналы — оптопары РС817.

Соединение — три разъема RG45. Они у меня есть. Есть и SATA кабели. Хорошее сочетание — я проверил. Неплохи также патчкорды CAT-7 — в экране.
Переезжать на HDMI мне не хочется — слишком много придется «перепахать» в системе и не уверен, что оно даст какой-то прирост. Цифра всё же не аналог, тут немного проще.

Формат SPDIF для меня некий рудимент, поэтому его поддержка второстепенна.
Приемник SPDIF в лице AK4113 я даже не стал заводить на SPI, он работает в «хардварном» режиме. Сигнал MCLK не используется в любой сетке — это делает SRC чуть лучше, чем сам приемник.

При включении любого входа SPDIF – ЦАП становится мастером и тактируется от встроенных генераторов. Сетка выбирается от частотомера. О частотомере отдельно.


Здесь находится сам SRC, переключатель сетки частот, а также источников MCLK.
В зависимости от режима PCM или DSD – сигналы от источника подаются через мультиплексор на текущие входы AK4137. У AK4137 вход DSD и PCM – это «два разных человека» (с).

Управление — SPI, кроме множителя.
Я его так и не смог заставить работать через SPI. То есть режим апсемплинга или даунсемплинга выбирается сменой логических уровней СМ0-СМ1-СМ2. СМ3 — висит в 0 постоянно — см. даташит. Мне наверное *китайцы не то подсунули или я не дочитал даташит — это бывает.

Режим Bypass не стал использовать, как и Dither, как бы излишний функционал. Хотя пощупал. Разницы не ощущается и не измеряется.
Bypass вообще вычислить сложно — я прочуствовал это еще с SRC4192, он просто ставит вход и выход например 44100, а что там делается внутри — не ясно. Проще объехать SRC целиком, только вот надо ли?


Для питания ЦАП применены «прецизионные» стабилизаторы ИОН — фильтр — ОУ.
Должен же я когда-то их попробовать? Вот и попробовал!

Выхлоп — даташит и там и там.
Здесь всё. Это родина, это источник всего, это дом родной.
Питание, связь с контроллером, ушной усилитель — тоже здесь.
На то она и mainboard. Также крепление всего, что сверху.

Самая сложная в изготовлении по технологии ЛУТ, потому как большого размера.

Для управления всем этим хозяйством нам потребуется контроллер STM32. Почему он? Глобальность идеи вы поймете в процессе моего рассказа далее.


Что Atmega328 не хватит я знал ещё на этапе проектирования плат. Основная проблема — невозможность измерения частоты в реальном времени через прерывание без применения прескалеров и без сложных алгоритмов типа «измерил 4 раза, сравнил, отдал юзеру не экран». Частотомеры вида PIC или Mega8 меряют частоту легко, но, немного не в реальном времени. Я не могу ждать, пока оно померит и переключит режим. У меня наушники и уши наготове. Да и ощутимо медленнее она. Задача — работать с Arduino. И тут мы можем выбрать из варианта STM32F103RCBT6 (слева) и STM32F103RC8T6 (справа). Внимательные читатели заметили разницу в одном символе. Разница небольшая, но существенная — у индекса «В» мозга в два раза больше, чем, в «8». А засада вся в том, что это не только разные контроллеры, но и разные платы. Наша более умная плата отзывается на имя Maple mini (когда авторы дают имена, они о чём думают?).

Если захотим работать дальше, то желающие могут сходить сюда.
Скачать нужное отсюда.
И получить это:


Шьется оно через USB порт, в этой версии программатор ST-Link не требуется!

Но погодите, надо ещё дисплей. Такой, как обычно, подойдет:


Экранчики SPI на базе ILI9341. Можно 2,4 или 2,8 — не важно.

Графические библиотеки занимают примерно 80% от размера конечной программы, поэтому много памяти лишним не будет. Да и не только нужна память, а нужно работать со всеми ногами, что не может девайс на STM32F103RC8T6. У него некоторые GPIO даже после их задания в программе работают не так, как задумано мной. Набор граблей я уже прошел в процессе работы с ней в предусилителе.


Все управление сводится к четырем кнопкам.

IN — выбирает нужный вход. I2S/SPDIF COAX/SPDIF OPTICAL

MODE — выбирает режим работы ЦАП, точнее режим конвертирования DSD-PCM или наоборот.
Всего их шесть:
PCM-PCM, PCM-DSD, DoP — PCM, DoP — DSD, DSD — DSD, DSD — PCM.
Первые четыре работают в потоке РСМ, следующие два — в DSD.

SAMPLE — рулит непостредственно частотой выборки (resampling).
В режиме РСМ это 44/48, 88/96, 176/192.
В режиме DSD — DSD64/DSD128/DSD256.

FR — режим работы ЦФ для РСМ. При DSD - не активно.
Играемся с пятью режимами — SLOW, SHARP, Short Delay SLOW (SHSL), Short Delay SHARP (SHSH) и Super Slow.

Хотел еще запихать принудительную смену сетки частот и переключение мастер/слейв, но передумал — в принципе эти режимы выбираются на источнике, а не на ЦАП.

В схеме задействованы почти все ноги, кроме USB-хоста, и ноги 32.
Ну ещё пара в резерве — можно и zero detect подключить или пару кнопок.

По 32-й ноге я наступил на грабельку. Дело в том, что она завязана на кнопку boot, которая манипулирует бутлоадером. И при подаче питания она должна быть или свободна, или отконфигурирована как выход.
В противном случае, если при подаче питания на ней окажется низкий уровень (аналог нажатия кнопки boot) — то бутлоадер игнорируется, и контроллер не грузится. Эта кнопка вообще нужна ещё и для очистки прошивки в случае ее «зависания».

Я же, как мне показалось удобнее, сконфигурил эту ногу как вход монтироинга состояния SRC — srcen. А он, как только все нужные клоки на него приехали, сразу валится в 0 и не дает грузиться контроллеру.
Пришлось srcen перенести на другую свободную.

Ещё одна грабелька вылезла в процессе. Оказалось, что частоту DSDCLK мы тоже измерить не можем (там сложное соотношение работы прерывания и тактов процессора ). Короче, прескалер всё равно потребовался.
Точнее делитель. Устроил бы делитель на 50-100.

Но, как выяснилось, в залежах хлама и дребедени не нашлось ни одного десятичного счетчика! А заказывать и ждать месяц — как то не интересно. Зато были в наличии 74AC74. Это сдвоенный D-триггер. На нём можно слепить делитель на 2, а на одном корпусе — делитель на 4! А если их включить три штуки паровозиком — то получится делитель на 64.
И что удивительно, результатом деления будет как раз исходная частота семплов!
DSD64 — это аналог РСМ44,1. То есть 44100*64 = 2822400Гц. Именно частота битклока для DSD64.

Я думал ровно три секунды — пока включал фен, чтоб сдуть недостающую пару 74х.

Поэтому плата делителя установлена вертикально на уже разведенной плате модуля управления рядом с контроллером.


Вот он, слева. Перпендикулярно основной плате.

Ну и код программы в этом случае будет проще — не надо вводить коэффициенты для интерпретации результата.

Саму программу детально описывать не буду, там больше 2000 строк кода.
Хоть и коряво, но постарался написать её сам, без помощи коллеги-программиста. Хотя частотомер — его работа.

Весь обмен по spi выведен в отдельные подпрограммы, это сэкономило память, программа разбита на две части — под DSD и под PCM. Рабочие переменные (режимы работы, формат, режим ЦФ) — все пишутся в EEPROM.

После перезагрузки ЦАП включается с последней конфигурацией.
Код постарался максимально откомментировать. Колхозно, зато свое!

Программа писалась уже тогда, когда устройство было собрано, проверено и включено.

Из-за своей глупой ошибки, а точнее бездумного копипаста своего же кода, я долго не мог понять, почему AK4137 не принимает поток DSD. Сломал мозг и чуть не сломал саму AK4137. Всё оказалось настолько просто, что я долго сыпал себе пепел на голову со всех найденных по конторе пепельниц.

Я её загонял в режим DSD IN, но при этом физический адрес регистра, куда пишется эта команда, задавал не 03h а 02h! Естественно она не понимала, что я от неё хочу, вот только сказать не могла! Пришлось после этого в программе жестко назвать все адреса регистров, чтоб больше не путаться.

Ну а с дизайном вывода на экран как обычно не справился. Поставил себе двойку в зачетку, буду дальше думать и учить матчасть, а пока несколько видов экрана:

Грязь и пыль на экране — это защитная пленка, не снимаю до установки в корпус.

Вообще, вариантов экранов можно наляпать много. Сверху прямоугольники — индикация того, что переключают кнопки. Снизу — реакция системы. Если нет захвата SPDIF или SRC не готов — соответствующий квадратик будет красным.

Верхняя частота — реально измеренная и переведенная с округлением в читаемый вид.
Нижняя — фактическая на выходе, но уже не измеренная, а соответствуюшая текущей конфигурации и это проверено осциллографом.

Вот этот красивый «цифровой» шрифт, фишка новой библиотеки, но, к сожалению доступны только цифры от 0 до 9, точка и двоеточие.
В сумме, получается такая вот незамысловатая картинка.

Не упомянул БП? Косяк, однако… Но он мой, «стандартный»! LLC-резонансник на FSFR1700 (1800 - 2100). Я про него уже говорил, и не раз.

Осталось запихать набор блоков в корпус.


И можно слушать. Но ведь интересно, что там такое на самом деле то происходит.Померить THD на синусоидальном синтетическом сигнале — это легко и просто. Было бы чем мерить. Погонять синусоидальный сигнал всего то.

Я усложню задачу. Скормлю ему не синус, в меандр — пусть подавится!
И при этом радостно погляжу, потирая руки, как он, бедный, вылезет из этой непростой ситуации!
Запускаю на вход обычный РСМ (а DSD не так просто выгнать на тест).
Вход с источника - 44,1кгц, 24 бит, выход на цап — формат РСМ 24 бит 44,1 кгц. 44,1 кГц выбран по двум причинам: во первых это самый распространенный формат, во вторых - минимальное число отсчетов, и особенно на высоких частотах.

На выходе ОУ OPA627, если это важно. Осцилл висит на выходе фильтра-вычитателя. Режим DC – чтоб не было емкостей в тракте.
Меняю только настройку ЦФ.


Фильтр SHARP. Красиво?

Да погодите, сейчас будет интереснее!


SLOW. Даже ровнее всё.

А вот:


Short Delay SHARP. Ух!

А если:


Исправилось!

Но есть еще:


Коронный Super Slow! Шикарно!

А если конвертнуть этот сигнал в DSD? А?


Меандр! Причем формой не зависим от частоты. То есть и на DSD64 и на DSD128 или DSD256 – разницы не заметно.

Но я просто так от него не отстану! А как он себя поведет не на 1000Гц, а на 18000 например? Меандр в этом случае невозможен даже при 192 кГц, а вот восстановить синус можно попробовать.
Вход 24 бит, 44,1кгц, 18500Гц (от балды). Выход тот же 24 бит 44,1кГц.
Фильтр SHARP:


Красиво? А вы её в исходном виде не видели?

Далее - SLOW. Ну тоже неплохо восстанавливает.
А если Short Delay Sharp?


Да тоже самое!

А Short Delay Slow?


По сути на этих частотах не сильно заметно как работает ЦФ.

До тех пор, пока не включим магический Super Slow!


Он старается, хоть и покорежило его сильно!

А если все это, да в DSD?


Интересно, правда? И если глянуть на то, что отдаёт аудиоредактор на этой частоте, то я бы сказал — неплохо!

А теперь дружеский силикатный кирпич в огород любителей NOS.
Я понимаю, почему меня не «вставила» TDA1541 и почему Hi-res все же имеет право на жизнь... Возьмем самый «показательный» режим ЦФ — Super Slow.
44,1кгц, частота, кратная fs- 11025Гц ( а на других частотах страшнее).


То есть почти без восстановления. А если добавить отсчетов? Например, выдать формат на ЦАП в 88,2кГц?

Наглядно работает ресемплинг?

А так? Это 176,4кгц — в 4 раза!


Я дал ему синус, и только на 4х ресемплинге он его более-менее восстановил!

А как там наш DSD?


Этот формат для меня пока загадка! Как ему это удается? (чешет репу)
Причем на любом FS(DSD64→DSD128→DSD256) – одинаково.

Когда захотите сказать что NOS – это круто, а ЦФ — зло, поглядите на картинки и вспомните, что любые живые инструменты, кроме синтезаторов, имеют гармоническую природу звука, а значит стоит ли убеждать себя и других, что NOS - верно и правильно. Хотя о чем я? Пусть это останется просто как информация для размышления.

По сложившейся традиции попытаюсь провести измерения с помощью традиционного программного обеспечения.
То, что показано ниже — только для информации и оценки работы — потому как эти «наколенные» методы измерений для меня загадка. Нормального оборудования к сожалению нет.

В качестве измерительного АЦП был использован Asus U7. Чесно признюсь, Creative был лучше. Например, этот товарищ показывает лучшие результаты по кольцу для режима Audio Class 1, чем для Audio Class 2 с нативным драйвером, хотя должно быть наоборот. А связка ASIO+RMAA вообще работать отказывается — просто падает и всё.

Приведу ниже режимы, которые меня заинтересовали:


Долго я не мог понять, почему в режиме РСМ у меня идёт серьезный спад АЧХ. Перепаял конденсаторы в фильтре—вычитателе. Не помогло. Пока не посмотрел, какой режим ЦФ у меня включен. Оказалось — магический Super Slow. Оказывается это его рук дело!
Так как у меня напряженная шумовая обстановка, то её результат на экране. Оно меняется, если вертеть кабель, ЦАП и АЦП в пространстве. На слух не слышно. Горб на 20 кГц — работа Asus. Грешил на ноутбук, но переключив на стационар — эффект остался.

Шумы для режима РСМ и DSD не отличаются.

Сначала думал, что перепутал графики. Но нет — в заголовке видно режим измерения. Тут вообще что попало.

Но интересен ражим DSD256. Грешил на срез фильтра, менял ОУ.
Результат ниже. Помимо общего роста уровня шумов, еще и появляется пара интересных всплесков выше 10кгц. Природу объяснить не могу — но оно есть.

Лес гармоник вокруг основного тона — работа АЦП измерителя. На другой карточке этого нет.

Вообще, то, что рисуют эти программы, не всегда можно однозначно оценить.
Ниже — график SpectraLab для режима РСМ. Результат совсем другой.


А если «измерительный» ноутбук отключить от розетки — то имеется выигрыш еще 2-4Дб к результату. Вот так.Теперь нужно что-то сказать о звуке...(снова чешет репу)
Здесь сложнее. Мой PR-менеджер как обычно в бессрочном отпуске, поэтому я немного отвлекусь, и расскажу вам маленькую, но интересную историю.

В один пасмурный субботний день я слушал музыку и поглядывал, что произошло интересного в мире самодельщиков. Наткнулся на одну тему, где обсуждали, как правильно готовить «выхлоп» для ЦАП. Помимо очередной попытки обмануть физику, живо обсуждался такой серьезный вопрос, как, например, сколько сантиметров отступать от вывода питания аналоговой части ЦАП, и какого типа, вида и размера должен там стоять конденсатор. От этого, оказывается, так сильно меняется звук, что если ошибешься хоть на 1 мм — тебя ждет неминуемый крах и вечный позор в сообществе аудиофилов.

Как обычно, мнения разделились на тех, кто в теме и познал уже «дзен» и тех, кто еще нет.

Я, как обычно, отношусь к последним, поэтому меня это заинтересовало.
Нет, не подумайте чего, чисто из академического интереса!
Как в обычном обсуждении, сторонники круглой и квадратной монтажной площадки разделились на два лагеря и вяло перекидывались кирпичами в огород противника.

И тут вылетает юзер «vasya_pupkin_2536»! Резко тормознув свою белую, слегка побитую молью лошадь, он воскликнул:
- Чтобы проверить, насколько ваш ЦАП аудиофильский, нужно послушать композицию группы «The Green Ted*», альбом «Second Mental*», трек «Under the fence is well* »!
Там, после 2.45, на «два часа» (это направление при правильно! расставленных АС) три раза мяукнула кошка. Короче, кто её не слышит, немедленно несите свою систему на мусорку!
- Вот у меня, на «Gipper DAC7,3*+ Black AMP2,0* + Зеленый в крапинку межблочник* и АС* от «Mega Sound*» Дынц4,4*», ее можно даже погладить!

И, высекая искры из под копыт, стартанул дальше... Народ слегка опешил…
Ну понятно, все каждый день по три раза именно этот трек слушают и слышат! Или нет? Мнения снова разделились.
*Все названия выдуманные — см. disclamer в начале статьи.

Эх, пойду-ка я ознакомлюсь с творчеством вышеуказанной команды! Напряг известный торрент-трекер, скачал и начал слушать…

Ну что вам сказать? Слышу, причем слышу на всех своих ЦАП. Даже ради интереса попробовал встроенный Realtek как источник SPDIF.
Каюсь, межблочник не стал греть или переворачивать, так как без этого результат положительный! Но!
Если бы этот товарищ мне не сказал, что там есть эта кошка — не поверите, я бы даже не обратил внимания на этот милый артефакт! Он качественно замаскирован общей картиной, и если специально не ждать, то и не заметишь.

Поэтому, я не ищу в своих девайсах каких-то плюсов и минусов - я их просто слушаю.
В работе сейчас РСМ63+SM5842, PCM1701+DF1706 и вышеописанный девайс.
Первые два почти неотличимы, а вот АК звучит как-то шире и глубже, причём даже не на всех фонограммах. И всё, больше сказать нечего.

А вот, например, топовую DS от ВВ — PCM1794 я долго слушать не могу, она меня утомляет. Вроде всё есть, и не втыкает! И подобное мнение не у меня одного. Поэтому после нескольких вариантов конструкций на ней все-же разобрал и сложил в коробочку. Видимо готовить ее я не умею, хотя вроде всё делаю в пределах документации.

То же самое и с PCM1798 – стоит, пылится. А РСМ1795, несмотря на заманчивые 32 бит, лежит нераспечатанная уже несколько лет, и не думаю, что я ее использую когда-либо. Тогда он произвел впечатление, сейчас уже нет — видимо старею...

А с продукцией вышеуказанного НПО у меня как то все складывается положительно. И АК4396, и АК4399, и AK4490EQ — все они прекрасно работают, не капризничают, и радуют меня. А ведь уже вышла AK4497, вы в курсе? Теперь вот новый рубеж для изучения появился.

Если будет интересно — расскажу об опыте работы с CPLD или по-нашему — ПЛИС. Я её немного пощупал — оказалось все сильно проще, по крайней мере на начальном этапе.
Нет, не будет детального разбора — но на уровне «впаял, зашил, заработало» - легко!

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Ну, а на сегодня всё. Спасибо за внимание!
С уважением, Алексей

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Почему TEAC использовала ЦАП AK4490 в UD-503? - Absolute Sound Singapore

Sato: если в цепи имеется общий импеданс, создающий взаимные помехи, производительность ухудшается из-за нарушения градации звука или изменения цвета звука. Вот почему мы предусмотрели отдельный источник питания, чтобы избежать подобных проблем. Мы предоставили специальный источник питания для часов. Есть 6 контактов источника питания. Кроме того, есть источник питания для возврата. Я серьезно сомневаюсь, что существует множество примеров такого ЦАП с таким количеством отдельных источников питания.

Опрашивающий: Наличие большого количества контактов источника питания означает, что разработка конечного продукта становится труднее.

Ватанабэ: Конечно. Нам сложно добиться максимальной производительности ЦАП. Мы думали, что размещение деталей вокруг ЦАП на плате не станет серьезной проблемой, но пришлось разобраться с некоторыми трудоемкими проблемами. Нам пришлось вложить всю свою изобретательность, чтобы выяснить, как управлять внутренним устройством и что делать, чтобы минимизировать их влияние на качество звука.

Като: Вдобавок инженеры AKM много раз приходили в эту комнату для прослушивания, и мы слушали звук разрабатываемого продукта. Затем мы попросили их внести изменения для удовлетворения наших потребностей, и AKM учла наши запросы при создании конечного продукта. Это то, что мы делаем изо дня в день при обмене технологиями.

Опрашивающий: Понятно. Когда вы просите их внести изменения, просите ли вы о вполне конкретных вещах?

Като: Да, есть. Мы говорим им: «Мы хотим ЭТОГО звука», а также обсуждаем многие другие вещи.

Ватанабэ: Когда я несколько лет назад участвовал в разработке продуктов TASCAM, я сказал им, что мы хотим разработать цифровой фильтр с короткой задержкой. При длительной задержке звуку, воспроизводимому игроком, требуется значительное время, чтобы войти в оборудование и вернуться к слушателю, что отрицательно сказывается на производительности проигрывателя. У нас сложилось впечатление, что они сделали свой продукт очень хорошо, включив в него запрошенные нами функции. Я считаю, что такие функции можно использовать для различных продуктов.

** Аня **: Я хотела бы добавить к этой истории с задержкой. Причина, по которой задержка была долгой, заключалась в том, что чип можно было сделать меньше. Однако нам сказали, что удобство использования было плохим, поэтому мы сократили задержку, создав систему с резервированием. Включив эту технологию в АЦП и ЦАП, мы смогли реализовать самую короткую задержку в отрасли.

• DAC должен быть как можно более «бесцветным и прозрачным».

Интервьюер: вы включаете случайный разговор в разработку продукта.Вы учитываете особенности при создании звука ЦАП?

Сато: Он должен быть как можно более «бесцветным и прозрачным». Мы надеемся создать звук, который выражает все по-настоящему без каких-либо отклонений. Это «Настоящий живой звук», и эта концепция, наша философия воплощена в VELVET SOUND.

Еще один момент, который следует учитывать при разработке нового продукта, - это воспроизводимость низких частот. Мы вкладываем всю нашу изобретательность и схемотехническое ноу-хау в реализацию воспроизведения низкочастотного звука.Количество кратковременного электричества в цепи оказывает огромное влияние на низкочастотный звук, поэтому сейчас мы изучаем, насколько эту часть можно улучшить. Мы хотели бы продолжить дальнейшее развитие в этом направлении.

• Как разрабатывается ЦАП?

Опрашивающий: Г-н Сато из AKM прислушивается к мнениям различных производителей, включая TEAC. Как вы отразите эти мнения при разработке ваших ЦАП?

Сато: Я приношу клиенту тестовый образец и спрашиваю его мнение, одновременно слушая тестовый образец.Затем я передаю их отзывы в инженерный отдел или беру с собой инженера, чтобы увидеть клиента. Мы говорим не только о звуке, но и о технических вопросах.

Г-н Сато из AKM объясняет, что он объединяет запросы от компаний, включая TEAC, для определения звука DAC.

Интервьюер: Мне очень интересно, какие обсуждения вы ведете, когда это делаете. В частности, какой звук вы слушаете? Тестовые сигналы?

Като: Нет, я слушаю не тестовые сигналы, а музыку.Слушая музыку, прошу, чтобы эта часть звучала именно так. Однако на тот момент у нас есть тестовый образец. Хотя мы используем эталонный усилитель для звука, мы все же можем до некоторой степени представить окончательный звук даже при таких обстоятельствах. Поэтому мы иногда прямо просим улучшения, а иногда делаем серьезные комментарии.

Сато: Совершенно верно. (Смеется.) Мы приносим сюда актуальные высококачественные и топовые продукты, поэтому мы, естественно, получаем много запросов, а стандарты, к которым стремятся клиенты, естественно, высоки.Конечно, мы получаем много запросов не только от TEAC, но и от других компаний. Мы улучшаем наши продукты на основе мнений компаний. Ноу-хау, накопленное при разработке высококачественных ЦАП, может быть отражено в более низких моделях, тем самым повышая качество всей серии.

Опрашивающий: Это простой вопрос. Сколько времени нужно на разработку ЦАП?

Сато: Мы много чего пробовали, чтобы уменьшить шум в AK4490. Мы работали над AK4495S до AK4490, чтобы уменьшить искажения.

Ания: Следовательно, это могло занять от 3 до 4 лет.

Sato: При разработке этого ЦАП было очень трудно превысить барьерные характеристики искажения -100 дБ. Чтобы преодолеть этот барьер, потребовалось много времени. В результате мы смогли снизить уровень до максимума -110 дБ.

Burr brown 1792 DAC v AKM AK4490 Verita DACs

KeithL
Администратор

Сообщений: 7,789


Сообщение KeithL от

16 мая 2020 г., 1:45:44 GMT -5

Есть несколько вещей, которые вам нужно рассмотреть в контексте этого вопроса....

Во-первых, самые современные "высокопроизводительные" микросхемы ЦАП способны передавать действительно точный и бесцветный звук.

За несколькими заметными и преднамеренными исключениями существует только одно «абсолютно нейтральное воспроизведение исходных цифровых данных».

(Таким образом, по мере того, как все больше и больше микросхем ЦАП становятся способными приближаться к этой цели, они имеют тенденцию звучать все более одинаково.) определяется только тем, как звучит конкретная микросхема.

На самом деле верно обратное; Такие вещи, как источник питания и соответствующая аналоговая схема, также влияют на звучание всего устройства.

(И поскольку микросхемы ЦАП стали «более совершенными» и стали более похожими, важность этих других тонких факторов возрастает.)

В результате всего этого необходимо учитывать все устройство, а не только его Чип ЦАП, который они используют.

Большинство из нас в Emotiva, высказывающих свое мнение, считают, что микросхемы ЦАП AKM4490 звучат лучше, чем микросхемы ЦАП, которые мы использовали в XMC-1...

Большинство из нас также считает, что они звучат лучше, чем различные микросхемы ЦАП ESS Sabre ...

И когда мы предложили некоторым нашим клиентам возможность сравнить их с микросхемами AD1955, которые мы использовали в наших старых ЦАП ( при более или менее аналогичных условиях) ...

Большинство людей, которые слышали и то, и другое на последнем EmoFest, который мы проводили несколько лет назад, явно предпочли звук ЦАПов AKM . ..

Однако вы должны учитывать это ....

1) Различия между самими микросхемами ЦАП очень тонкие - и некоторые вещи, такие как конкретный выбранный вариант фильтра, могут заставить их звучать немного иначе.

2) Такие вещи, как конструкция источника питания и соответствующей аналоговой схемы, также имеют большое значение и, возможно, большее отличие, чем сама микросхема ЦАП.

3) И, конечно же, в большинстве случаев качество исходного материала в любом случае является ограничивающим фактором.

Могу честно сказать, что никогда не слышал устройства, ЦАП которого, как мне казалось, звучал лучше, чем AKM 4490 ..... (в равном сравнении).

Лично я поэтому ожидал, что XMC-2 будет звучать как минимум так же хорошо, а может быть, чуть лучше.

(Однако, честно говоря, я никогда не слышал Yamaha CD-S2000.)

Я наткнулся на несколько, скажем так, менее ярких отзывов о Yamaha ... хотя, учитывая цветистый язык, я не могу воспринимать их слишком серьезно . ..

Привет всем,

У меня есть Yamaha CD-S2000 с ЦАП Burr Brown, и мне интересно, есть ли ЦАПы AKM AK4490 Verita в XMC- 2, который я только что заказал, будет иметь превосходный звук?

Ура


Сообщение bolle

Май 16, 2020 7:35:42 GMT -5 Ну, были бы AK4493, 4497, 4498 и 4499...

У меня нет XMC-2, но есть XMC-1, а также Topping DX3 Pro (AK4493) с отдельным линейным источником питания, а также предусилитель с ЦАП Cirrus Logic и Pioneer PD-91 с собственным ЦАП на базе BB.

Как сказал Кейт, сам ЦАП - это еще не все, но реализация тоже очень важна.

Cirrus Logic, на мой взгляд, является шагом вниз по сравнению с остальными, но между DX3 Pro, XMC-1 и PD-91 мне было бы сложно определить победителя. Они звучат иначе, да, но лучше или хуже. ..?

Например, PD-91 довольно старый, но у него очень хорошая реализация, блок питания и т. Д., Так что он все еще хорошо держится.

В вашем случае я бы просто проверил, что звучит лучше для ваших ушей, и использовал бы это.

РЕДАКТИРОВАТЬ: HDMI имеет свои собственные проблемы с джиттером, поэтому я бы по крайней мере протестировал HDMI против Toslink при использовании HTPC. Также джиттер исходит от цепи, а не от исходного материала. Так что, если у вашего HTPC некачественный источник питания, плохо спроектированная материнская плата и т. Д. - да, могут быть различия.Но на самом деле я думаю, что даже если это измеримые различия, вы обычно не должны слышать разницы между воспроизведением разорванного изображения без потерь, например, foobar2000 и собственно компакт-диск.

klinemj
Эмо VIP-персоны

Почетный писец Emofest

Сообщений: 14,503


Сообщение klinemj от

Май 16, 2020 16:43:32 GMT -5 Я заметил, что разница больше, чем номер на микросхеме или тип микросхемы. Мне НЕ нравится двухканальный звук моего Oppo, но мне нравится звук моего ЦАП LH Labs. У обоих есть чипы Sabre 9018 ESS ... разница в звуке колоссальная.

Марка

Lsc
Эмо-VIP

Сообщений: 2,728


Сообщение Lsc

17 мая 2020 г., 20:27:18 GMT -5 А что насчет Big Ego и XMC2 DAC?

Я думал о покупке 3.Адаптер 5 мм на штекер XLR для проверки.

Но я не хочу зря тратить деньги - даже если это всего 17 долларов или около того.

KeithL
Администратор

Сообщений: 7,789


Сообщение KeithL от

18 мая 2020 г., 0:26:27 GMT -5 Я склонен предпочесть ЦАП AKM ЦАП в Big Ego. ..

Кроме того, поскольку Big Ego питается от USB, он полагается как на питание, так и на заземление, обеспечиваемое USB-соединением ...

И, честно говоря, заземление, которое вы получаете с 1/8 " разъем не такой прочный, как земля, которую вы получаете даже с разъемами RCA ...

(Заземление двух систем соединено вместе через аудио-разъем 1/8 дюйма и кабель mini-USB .... )

Это никогда не проблема с наушниками, которые изолированы, но иногда может быть проблемой с устройствами с питанием от переменного тока.

По моему опыту, когда вы подключаете ЦАП к аудиосистеме с питанием от переменного тока, у вас, как правило, меньше проблем с заземлением и шумом питания с ЦАП с питанием от переменного тока.

Однако, на мой слух, если у вас хорошее соединение и не возникает проблем с питанием или шумом от земли ... Большое Эго звучит ужасно близко ...

(Мы говорим насчет тонких различий, которые вы не заметите, если на самом деле не переключаетесь между ними напрямую. )


А что насчет Big Ego и XMC2 DAC?

Я думал о покупке 3.Адаптер 5 мм на штекер XLR для проверки.

Но я не хочу зря тратить деньги - даже если это всего 17 долларов или около того.


Lsc
Эмо-VIP

Сообщений: 2,728


Сообщение Lsc

18 мая 2020 г., 1:24:58 GMT -5 Я склонен предпочесть ЦАП AKM ЦАП в Big Ego...

Кроме того, поскольку Big Ego питается от USB, он полагается как на питание, так и на заземление, обеспечиваемое USB-соединением ...

И, честно говоря, заземление, которое вы получаете с 1/8 " разъем не такой прочный, как земля, которую вы получаете даже с разъемами RCA ...

(Заземление двух систем соединено вместе через аудио-разъем 1/8 дюйма и кабель mini-USB .... )

Это никогда не проблема с наушниками, которые изолированы, но иногда может быть проблемой с устройствами с питанием от переменного тока.

По моему опыту, когда вы подключаете ЦАП к аудиосистеме с питанием от переменного тока, у вас, как правило, меньше проблем с заземлением и шумом питания с ЦАП с питанием от переменного тока.

Однако, на мой слух, если у вас хорошее соединение и не возникает проблем с питанием или шумом от земли ... Большое Эго звучит ужасно близко ...

(Мы говорим насчет тонких различий, которые вы не заметите, если на самом деле не переключаетесь между ними напрямую.)


А что насчет Big Ego и XMC2 DAC?

Я думал о покупке 3.Адаптер 5 мм на штекер XLR для проверки.

Но я не хочу зря тратить деньги - даже если это всего 17 долларов или около того.

Спасибо, что поделился своим мнением, Кит. У моего приятеля есть Denafrips Terminator, и это лучший ЦАП, который я когда-либо слышал, поэтому, если я хочу улучшить XMC2, то, похоже, это будет значительная инвестиция.

Итак, если XMC2 лучше большого эго, то в этом нет смысла. Еще раз спасибо! Не нужно экспериментировать. XMC2 звучит лучше, чем когда-либо.

РЕДАКТИРОВАТЬ: они снизили цену на кабель, так что я думаю, я попробую за хит и ухмылку.

Lsc
Эмо-VIP

Сообщений: 2,728


Сообщение Lsc

20 Май 2020 17:02:11 GMT -5 Я склонен предпочитать ЦАП AKM ЦАП в Big Ego ...

Кроме того, поскольку Big Ego питается от USB, он полагается как на питание, так и на землю, обеспечиваемые USB-соединением...

И, честно говоря, заземление, которое вы получаете с помощью разъема 1/8 ", не так надежно, как заземление, которое вы получаете даже с разъемами RCA ...

(Заземление двух систем соединены вместе через аудиоразъем 1/8 дюйма и кабель mini-USB ....)

Это никогда не проблема с наушниками, которые изолированы, но иногда может быть проблемой с устройствами с питанием от переменного тока.

По моему опыту, когда вы подключаете ЦАП к аудиосистеме с питанием от переменного тока, у вас, как правило, меньше проблем с заземлением и шумом питания с ЦАП с питанием от переменного тока.

Однако, на мой слух, если у вас хорошее соединение и не возникает проблем с питанием или шумом от земли ... Большое Эго звучит ужасно близко ...

(Мы говорим о тонких различиях, которые вы не заметите, если не переключаетесь между ними напрямую.)


Спасибо за то, что поделился своим мнением, Кит. У моего приятеля есть Denafrips Terminator, и это лучший ЦАП, который я когда-либо слышал, поэтому, если я хочу улучшить XMC2, то, похоже, это будет значительная инвестиция.

Итак, если XMC2 лучше большого эго, то в этом нет смысла. Еще раз спасибо! Не нужно экспериментировать. XMC2 звучит лучше, чем когда-либо.

РЕДАКТИРОВАТЬ: они снизили цену на кабель, так что я думаю, я попробую за хит и ухмылку.


Итак, я взял свои штекерные кабели 3,5 мм на XLR и провел тест.

Победитель = ЦАП XMC2. Более подробно - разница была явная. XMC2 больше походил на Denafrips Terminator моего приятеля, а Big Ego больше походил на ЦАП его Bluesound.

Тестирование завершено 😊.XMC2 - отличный процессор.

Сообщение от routlaw на

21 мая 2020 г., 10:53:32 GMT -5

Могу честно сказать, что никогда не слышал устройства, ЦАП которого, как мне казалось, звучал лучше, чем AKM 4490 ..... (в равном сравнении).

Лично я поэтому ожидал, что XMC-2 будет звучать как минимум так же хорошо, а может быть, чуть лучше.

(Однако, честно говоря, я никогда не слышал Yamaha CD-S2000.)


Все эти обсуждения достоинств микросхемы AKM 4490 порождают вопрос, почему Emotiva не использовала этот чип ЦАП в своей работе. недавно переработанный ERC-4 CDP? Дело не в том, что ERC-4 плохо работает, но также стоит отметить, что Oppo 203 также использует чип AKM 4490, хотя я не уверен, что он превосходит ERC-4 в автономном компакт-диске Redbook.

Жду вашего ответа.

KeithL
Администратор

Сообщений: 7,789


Сообщение KeithL от

21 мая 2020 г. 12:18:29 GMT -5

Если коротко, то ERC-4 был разработан другим инженером... и он выбрал другую фишку.

Оба являются превосходными микросхемами ЦАП с аналогичными техническими характеристиками ...

В реальной жизни инженерный дизайн работает так, что, когда вы приступаете к разработке нового продукта, вы делаете лучший выбор на тот момент . ..

Итак, когда мы приступили к разработке наших новых процессоров, задействованная группа инженеров выбрала AKM4490 ...

(потому что мы считали его лучшим вариантом звука, доступным в то время, который соответствует требованиям.)

Я считаю, что в случае с ERC-4 мы просто продолжили использовать ту же конструкцию платы ЦАП, которая хорошо зарекомендовала себя в других продуктах.

(Поскольку, поскольку он работал так хорошо, не было достаточных оснований для его полной переделки.)

Редко бывает деталь, которая «настолько хороша, что вы перестаете использовать все остальное» ...

И, хотя наша последняя линейка высокопроизводительных процессоров фактически была буквально «разработана в основном с нуля», чего нельзя сказать о большинстве других продуктов.

Я должен повторить ...

Различия, о которых мы здесь говорим, между высокопроизводительными микросхемами ЦАП, действительно крошечные ....

Меньше, чем различия между разными ремастерами одного и того же CD ..

И, вероятно, меньше, чем разница между микрофонными предусилителями, используемыми для записи разных треков на том же CD ...

Мы считаем важным тот факт, что ERC-4 звучит действительно хорошо ...

Однако мы не считаем, что для достижения этой цели используется другой чип ЦАП, особенно важным...

(И я тоже призываю вас не делать этого . ...)


Могу честно сказать, что я никогда не слышал устройство, ЦАП которого, как мне казалось, звучал лучше, чем AKM 4490 ..... (в равном сравнении).

Лично я поэтому ожидал, что XMC-2 будет звучать как минимум так же хорошо, а может быть, чуть лучше.

(Однако, честно говоря, я никогда не слышал Yamaha CD-S2000.)



Все эти обсуждения достоинств микросхемы AKM 4490 вызывают вопрос, почему Emotiva не использовала этот чип ЦАП в недавно переработанный ERC-4 CDP? Дело не в том, что ERC-4 плохо работает, но также стоит отметить, что Oppo 203 также использует чип AKM 4490, хотя я не уверен, что он превосходит ERC-4 на подставке на компакт-диске Redbook.

Жду вашего ответа.


Сообщение doc1963 от

21.05.2020 12:28:13 GMT -5

Могу честно сказать, что никогда не слышал устройства, ЦАП которого, как мне казалось, звучал лучше, чем AKM 4490 . .... (в равном сравнении).

Лично я поэтому ожидал, что XMC-2 будет звучать как минимум так же хорошо, а может быть, чуть лучше.

(Однако, честно говоря, я никогда не слышал Yamaha CD-S2000.)



Все эти обсуждения достоинств микросхемы AKM 4490 вызывают вопрос, почему Emotiva не использовала этот чип ЦАП в недавно переработанный ERC-4 CDP? Дело не в том, что ERC-4 плохо работает, но также стоит отметить, что Oppo 203 также использует чип AKM 4490 , хотя я не уверен, что он превосходит ERC-4 в красной книге. CD.

Жду вашего ответа.


Небольшая поправка ... UDP-203 использует AK4458VN , что является небольшим шагом вперед по производительности по сравнению с 4490. Но ваша оценка остается в силе.

Лучшее соотношение цены и качества ak 4490 dac - отличные предложения на ak 4490 dac от глобальных продавцов ak 4490 dac

Отличные новости !!! Вы попали в нужное место с ак 4490 dac. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший ЦАП AK 4490 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ЦАП AK 4490 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в AK 4490 DAC и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dac ak 4490 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

AK4490 | Блог Димдима

Большую часть года я был занят разработкой того, что можно было бы назвать «респектабельным» ЦАП с нуля. Это была командная работа, когда разные люди стали более вовлеченными в конкретные аспекты проекта, но практически все участники в конечном итоге узнали много нового о DAC. На данный момент проект по большей части завершен, поскольку он полностью функционален с USB-входом и парой несимметричных выходов (или балансных, если вы используете пассивный трансформаторный каскад). Он управляется Arduino-совместимым микроконтроллером, на котором запущен мой код aKduino v2 (подробнее об этом в будущем посте).

Я напишу серию постов с подробным описанием процесса проектирования и сборки, причем каждый пост будет посвящен конкретной печатной плате. По завершении серии содержимое всех сообщений будет объединено в страницу проекта.

Итак, без лишних слов, это схема основной платы ЦАП:

(щелкните правой кнопкой мыши, Сохранить изображение как ..., чтобы загрузить его в полном разрешении)

Это 4-слойная печатная плата:

Это схема размещения деталей:

А это BoM (v1.9) в формате xls: Двойной ЦАП AK4490 (основная плата BoM) (2250 загрузок)

Соображения по конструкции

Целью разработки было создание двойного монофонического сигнала, чтобы максимизировать SNR и разделение каналов. Была выбрана 4-слойная конструкция печатной платы, чтобы иметь очень прочную заземляющую пластину с низким импедансом, а также надлежащие плоскости питания и сигнала. I2S, аудиосигналы и питание после локальных регуляторов LDO направляются на верхний уровень, 2 средних уровня - это плоскости заземления и питания, а нижний уровень служит для маршрутизации сигналов I2C и некоторых линий электропередач.

Мощность

Все локальные источники питания реализованы с использованием лучших в настоящее время LDO LT3042. VDDL и VDDR (аналоговые источники питания) установлены на 7.2 В, чтобы максимально увеличить SNR и динамический диапазон. Предусмотрено предоставление отдельных источников питания предварительной регистрации для каналов L и R (заголовки AVDDL и AVDDR), но я не считаю это критичным для SQ, поскольку есть локальные LDO и потребляемая мощность очень мала. В своей реализации я использую общую предварительную регистрацию для AVDDL и AVDDR. Диски AVDD и DVDD также поставляются с LDO LT3042 с выходным напряжением 3,3 В. Si570 имеет собственный выделенный источник питания 3,3 В, реализованный с помощью LT3042, и имеет дополнительную фильтрацию.

В целом требования к питанию платы:
1) AVDDL: 8-10 В постоянного тока при 40 мА макс.
2) AVDDR: 8-10 В постоянного тока при 40 мА макс.
3) DVDD: 4-6 В постоянного тока при 200 мА макс.

Тактовые и входные сигналы

Было решено, что MCLK будет обеспечиваться программируемым генератором с низким уровнем джиттера, а именно Si570. Таким образом, мы могли выбирать разные частоты MCLK по желанию, поддерживая разные семейства частот дискретизации и разные платы USB-I2S.

Говоря о платах USB-I2S, плата DAC предъявляет очень специфические требования: плата USB должна иметь возможность принимать MCLK извне.Другими словами, плата ЦАП и плата USB должны синхронизироваться от одного и того же генератора. Это связано с дизайном AK4490. В отличие от проектов ESS, которые по умолчанию работают асинхронно, он должен находиться в том же тактовом домене, что и его источники I2S.

Итак, плата ЦАП должна выводить MCLK обратно на плату USB. Существует ряд плат USB, которые это поддерживают. Самыми популярными из них являются Amanero Combo384 и I2SoverUSB от JLsounds.

Поскольку я решил выполнить повторную синхронизацию с использованием триггеров как можно ближе к AK4490, а триггеры синхронизируются MCLK, его частота должна быть достаточно высокой для повторной синхронизации сигналов, соответствующих высоким частотам дискретизации.Это соответствует 49,152 МГц для частоты дискретизации 384 кГц. Если вас устраивает увеличение частоты только до 192 кГц, вы можете использовать MCLK «всего» 24,576 МГц. Конечно, вам также понадобятся соответствующие MCLK 45,1584 и 22,5792 МГц для семейств SR 44,1K.

Если вы решите, что не хотите выполнять повторную синхронизацию на плате ЦАП, вы можете просто не паять триггеры, а просто соединить соответствующие контактные площадки с помощью какого-либо провода, чтобы их обойти. Таким образом, вы можете работать с 22. 5792 и 24.Частота 576 МГц с SR до 384 кГц (и, вероятно, выше ..).

Если вы решите, что вы также предпочли бы не использовать Si570 и просто синхронизировать плату ЦАП непосредственно с вашей платы USB на I2S (или другой подходящий источник I2S), вы также можете сделать это. Вы просто не припаиваете Si570 и не вносите пару изменений в код Arduino (для реализации ...).

Но я настоятельно рекомендую вам сначала попробовать Si570 и способ повторной синхронизации.

Строительные советы

Начните с пайки компонентов блока питания (LDO, резисторы, крышки и т. Д.).) и проверка того, что все работает так, как должно.

LT3042 довольно маленькие, и при их пайке легко сделать ошибку. Я обнаружил, что самый простой способ - использовать паяльную станцию ​​с горячим воздухом. Сначала я использую обычный паяльник, чтобы залудить термопрокладку и контактные площадки небольшим количеством припоя. Затем я наношу хорошее количество высококачественной паяльной пасты, кладу LDO поверх контактных площадок и нагреваю область платы до тех пор, пока припой не расплавится. Я установил свою станцию ​​горячего воздуха на относительно низкую температуру ~ 280 градусов C, и этот процесс занимает меньше минуты (на LDO).Но вы также можете припаять их паяльником. Чтобы припаять грелку, нагрейте площадку с обратной стороны платы и добавьте припой.

После силовой части следует припаять AK4490 и другие низкопрофильные компоненты. Я делаю это с помощью паяльника малой мощности (18 Вт) с острым наконечником.

Следующим идет программируемый генератор Si570. Я начинаю с нанесения припоя на одну из площадок:

Затем я добавляю паяльную пасту и кладу Si570 на контактные площадки.Я использую паяльник с тонким наконечником, чтобы расплавить припой на луженой площадке, эффективно припаяв Si570 к плате. Затем я приступаю к пайке остальных контактных площадок, нагревая паяльником боковые поверхности контактных площадок Si570 и добавляя припой.

В конце следует припаять электролитические конденсаторы и другие детали более высокого профиля.
Помните, что зазоры вокруг электролитических элементов очень плотные. Это следует учитывать при выборе деталей.Детали в BoM обязательно поместятся в доступном пространстве.

Это все для части 1. Следите за обновлениями для части 2: контроллер.

768 кГц / 32-битный ЦАП AK4490EQ, вход I2S / DSD

AK4490EQ - это 32-битный 2-канальный ЦАП премиум-класса нового поколения с новыми технологиями, обеспечивающий лучшие в отрасли характеристики низкого уровня искажений и широкий динамический диапазон. AK4490 включает в себя недавно разработанный фильтр с переключаемыми конденсаторами «OSR Doubler», что делает его способным поддерживать сигналы широкого диапазона и достигать низкого внеполосного шума при низком энергопотреблении.Кроме того, AK4490 имеет пять типов 32-битных цифровых фильтров, обеспечивающих простую и гибкую настройку звука в широком диапазоне приложений. AK4490 принимает данные PCM до 768 кГц и данные DSD 11,2 МГц.

Этот элемент включает печатную плату со всеми припаянными компонентами SMT, сквозные компоненты не припаяны.

* Печатная плата XMOS в комплекте прошита нашей прошивкой AK4490 / 4495 с индивидуальной настройкой bit perfectless I2C DSD и PCM, она отправляет программную команду и переключает AK4490 / 4495 между воспроизведением DSD и PCM.Мы первые (с прошлого 2014 года) и до сих пор единственные (на сегодняшний день 2015) на крупном рынке, которые могут идеально управлять громкостью DSD с помощью микшера ОС ПК. Мы гордимся тем, что опережаем основной рынок менее чем на один год. Обратите внимание, что AK4490 / 4495 может воспроизводить PCM только при работе в режиме управления по умолчанию без программного обеспечения.

Нулевой шум щелчка / щелчка достигается при переключении режима DSD / PCM или перетасовке файла песни DSD в режиме DoP / Native DSD (протестирован в foobar) с нашей новой печатной платой 768K XMOS, прошитой с помощью нашей точно настроенной специализированной прошивки ak449x.

Характеристики:

1) Чип ЦАП AK4490 768 кГц / 32 бит (лучшие в отрасли характеристики с низким уровнем искажений и широким динамическим диапазоном. )

2) Сплошная заземляющая поверхность с тщательным разделением цифровой и аналоговой частей для высочайшего качества звука)

3) Отсутствие переходного отверстия в активной цепи (из-за индуктивности всегда возникает проблема джиттера)

4) Тонкопленочный резистор с низким уровнем шума 0,1% и конденсатор C0G от Digikey USA (в 10 раз дороже, чем у толстопленочных резисторов от Китай)

5) Panasonc Конденсатор с низким ESR 2200 мкФ на выводе VREFH / L для получения сверхнизких частот и максимальной производительности в диапазоне частот 20 Гц.

6) Входной разъем I2S с позолоченной пластиной и четыре обратных канала GND, предназначенные для каждого сигнала I2S (наименьшее контактное сопротивление и высочайшее качество сигнала)

Руководство пользователя:

1) Плата AK4490 может работать немедленно только с сигналом I2S и подключен источник питания, один регулируемый источник питания 3,3 В (> 300 мА), один 5,0 В (> 100 мА) и один + -12 В (> 100 мА) в стандартном режиме параллельной работы.

2) Для Diyer требуется более глубокая настройка или переключение на воспроизведение DSD (требуется программная команда I2C), последняя версия технического описания AK4490 доступна на официальном сайте AKM.

3) Плата предназначена для самостоятельного использования. Дайер может отрезать след и использует разъем AVDD_R (5,0 В) для индивидуального питания аналогового источника питания правого канала. Удалите FB1 и используйте DVDD (3,3 В) для дополнительного индивидуального цифрового источника питания.

4) Дифференциальный выход напрямую от ЦАП снабжен заранее выделенной розеткой с шагом 2,54 мм, чтобы люди могли легко подключаться к своим любимым IV и LPF и обходить встроенный по умолчанию.

5) Все двойные операционные усилители в одном корпусе dip8 IC могут использоваться для этого выходного каскада на печатной плате, например OPA2134 AD8620 и т. Д.В комплект входит один бесплатный операционный усилитель, модель зависит от наличия на складе.

6) Компактный размер 60 мм x 60 мм

Дополнительное руководство пользователя при использовании с печатной платой XMOS, прошитой с нашей прошивкой AK4490 / 4495 с индивидуальным битом Perfect lossless I2C DSD и PCM:

1) Установите перемычку на разъем PSN печатной платы AK4490 и УСТАНОВИТЕ НИЗКОЕ. ЦАП начнет работать в режиме программного управления.

2) Благодаря нашей специализированной прошивке аудиоданные, отправляемые на ЦАП, всегда имеют идеальный бит, а регулировка громкости осуществляется в микросхеме ЦАП.Регулировка громкости DSD доступна с помощью микшера операционной системы.

Без прошивки, указанной для DAC, микшер ОС испортит аудиоданные, если громкость не установлена ​​на полную, а DSD может воспроизводиться только на полной громкости.

Обратите внимание на то, что максимальная частота дискретизации ограничена платой XMOS.

Только для опытных пользователей, когда AK4490 используется с изолированной печатной платой XMOS:

1) Чтобы избежать щелчка при повторном подключении кабеля USB, отсоедините FB1 и подключите внешний источник питания 5 В к CN3.Обратите внимание: неправильная полярность или перенапряжение могут немедленно повредить микросхему xmos.

Спецификация:

1) Вход I2S (MCLK, LRCK, BCK, DATA, GND)

2) Выходной уровень: 2 В RMS

3) Разрешение / частота дискретизации: до 32 бит / 768 кГц

4) Электропитание: регулируемое 3,3 В, 5 В, + -12 В

* Согласно официальному техническому описанию AK4490, страница 44 примечания 6 и нашему тесту, щелчок возникает при включении / выключении питания, при щелчке может потребоваться внешняя цепь отключения звука шум отрицательно сказывается на производительности системы.

* Наш последний усилитель для наушников D1X включает в себя задержку включения и выходное реле мгновенного выключения. Он может отключить звук щелчка при включении / выключении питания AK4495 / AK4490, а также для всех других микросхем ЦАП, требующих этой функции.

* Для обычного пользователя более новый AK4490 должен быть лучшим выбором, чем AK4495. AK4490 имеет лучший THD + N, более низкую стоимость и официально поддерживает DSD до 11,2 МГц. AK4495SEQ - первая микросхема ЦАП на 768k от AKM, и ее можно использовать в качестве справочника для опытных пользователей. Оба могут воспроизводить файл DSD512 в условиях наших лабораторных тестов.

Singxer SDA-1 HiFi DAC - AK4490 I2S XMOS USB 384KHz DSD512 (в открытой коробке, новый) | Kitsune HiFi

SDA-1 - ЦАП HiFi

1. Независимые исследования и разработка технологии адаптивной системы синхронизации, встроенные 4 независимых генератора звукового кристалла со сверхнизким джиттером для USB-части конфигурации локальной системы синхронизации фемтосекундного уровня (настроенная версия CCHD-575)

2. Высокопроизводительный цифро-аналоговый гибридный контур фазовой автоподстройки частоты, превосходная технология восстановления тактовой синхронизации, может значительно фильтровать джиттер внешнего цифрового входа вторичной ФАПЧ

3.Технология синхронизации источника и технология формирования FPGA, после изоляции преобразования сигнала I2S, устраняя, таким образом, добавленный чип, вызванный джиттером

4. Оригинальная технология изоляции каналов с несколькими входами для обеспечения чистоты сигнала на каждом входе и выходе.

Singxer предлагает с SDA-1 высокопроизводительный ЦАП, который компания разработала и разработала более двух лет. Он основан на преобразователе AKM третьего поколения, AK4490. Он сопровождается превосходным чипом USB XMOS Xcore 200, цифровым интерфейсом AK4418 и 32-битным микроконтроллером STM32 в основе устройства для обработки всей информации.

AK4490, мощный и хорошо сопровождаемый ЦАП

Для обеспечения эффективного цифро-аналогового преобразования SDA-1 основан на ЦАП AKM AK4490. Этот 32-битный преобразователь обещает очень низкий уровень искажений и широкий динамический диапазон для точного и четкого звука. Чип включает в себя новый фильтр с переключаемой емкостью OSR Doubler, позволяющий поддерживать множество аудиосигналов с очень низким уровнем шума и энергопотребления. Таким образом, он может декодировать файлы до 32 бит 384 кГц через входы USB и I2S, а также через собственные DSD256 и DSD512.

Но AK4490 также хорошо окружен, поскольку в устройстве есть ПЛИС Xilinx, которая заботится о системе синхронизации и цифровой обработке аудиосигнала. Чтобы снизить джиттер USB, необходимо задействовать не менее 4 независимых часов. Высокопроизводительный гибридный цифро-аналоговый контур фазовой автоподстройки частоты улучшает синхронизацию и восстановление тактовой частоты. На стороне I2S находится ПЛИС Xilinx, а технология синхронизации источника позволяет регулировать изолированный сигнал, устраняя джиттер изолирующего чипа.

Полная поддержка Hi-Fi

Singxer SDA-1 имеет особенно широкие возможности подключения, ориентированные на высокую точность воспроизведения. Вход включает в себя разъем XLR для AES / EBU, коаксиальный разъем и разъем BNC для SPDIF, разъем HDMI LVDS для сигналов I2S и, наконец, разъем USB-B, напрямую подключенный к интерфейсу XMOS Xcore. Для I2S сигналы PCM и DSD автоматически распознаются FPGA устройства. Кроме того, ряд переключателей под устройством позволяет адаптировать различные режимы I2S.

Что касается аналоговых выходов, то есть два варианта. Один несимметричный выход со стерео разъемами RCA и один балансный выход с 3-контактными разъемами XLR.

Загрузите файл измерений в формате PDF здесь –Singxer SDA-1 Measurements

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЦАП АКМ AK4490
Частота дискретизации PCM USB / I2S: до 32 бит 384 кГц
PCM SPDIF: до 24 бит 192 кГц
DSD Собственный USB / I2S: до DSD512
DSD DoP SPDIF / AES / EBU: DSD64
Импеданс SPDIF: 75 Ом
AES / EBU: 110 Ом
Выходной уровень (0dBFS) PCM RCA несимметричный выход: 2 В RMS
PCM XLR балансный выход: 4 В RMS
DSD Несимметричный выход RCA: 1. 34 В RMS
DSD XLR балансный выход: 2,68 В RMS
Выходное сопротивление Несимметричный RCA: 22 Ом
Симметричный XLR: 45 Ом
Амплитудно-частотная характеристика 20 Гц - 20 кГц ± 0,1 дБ
SNR 118 дБ
Искажения PCM: THD + N (1 кГц 0 дБFS) 0,00042% @ fs = 44,1 кГц
DSD128: THD + N (1 кГц 0 дБFS) 0,0003%
Динамический отклик (1 кГц -60 дБFS) 118 дБ
Разделение левого и правого каналов > 120 дБ
Импеданс SPDIF: 75 Ом
AES / EBU: 110 Ом

Найдите во вкладке «Скачать» на этой странице результаты измерений и анализа SDA-1.

РАЗЪЕМЫ
Цифровые входы 1x AES (Гнездо XLR, 3 полюса)
1x Коаксиальный SPDIF
1x BNC SPDIF
1x I2S через HDMI LVDS (совместимость с интерфейсом SU-1)
1x USB-B
Аналоговые выходы 1x XLR (папа, 3 полюса)
1x стерео RCA
ОБЩЕЕ
Блок питания IEC C13
Совместимость Windows 7, 8, 10 (32 / 64bit): необходим драйвер
Mac OS 10. 6 и более поздняя версия
Linux с ядром, совместимым с UAC2
Android 4.2 и более поздняя версия (необходимо устройство OTH)
Размеры 10,5 x 9,25 x 2,3 (дюймов)
Вес 2,6 кг
Пакет 1x Singxer SDA-1
1x кабель USB-B - USB-A
1x кабель питания

Компонент
Ввод
  • SPDIF
  • USB XMOS
  • XLR
  • I2S через HDMI
  • BNC
Выход
Цвет
Структура
Канал

XDUOO TA-10 AK4490 XMOS USB DSD DAC 12AU7 Ламповый усилитель для наушников

Стоимость доставки

Бесплатная доставка по всему миру на SHENZHENAUDIO, пожалуйста, дайте 1-3 рабочих дня для проведения контроля качества, чтобы гарантировать качество продукции.

В случае, если отправка отклонена получателем, не может быть доставлена ​​или возвращена отправителю, SHENZHENAUDIO произведет возмещение, используя исходный использованный метод оплаты.

Если клиент желает, чтобы заказ был доставлен повторно, с него будет взиматься плата за повторную отправку. С клиентов также может взиматься плата за пополнение запасов в размере до 20 процентов от стоимости продукта.



Какие курьеры использовать?

Учитывая количество партнеров по доставке, с которыми мы работаем, и обширную зону покрытия, которую мы обслуживаем, вероятно, существуют регионы с гораздо более длительным временем доставки, чем другие.Если у вас есть какие-либо отзывы, предложения или проблемы с курьером вашего отправления, пожалуйста, отправьте запрос в службу поддержки, нажав кнопку «Связаться с нами» ниже.

Наша цель - предоставить нашим клиентам лучший опыт доставки по разумной цене. Вот почему мы постоянно ведем переговоры с существующими партнерами по доставке о более низких тарифах и активно тестируем новых курьеров на предмет потенциальных возможностей.



Почтовые ящики или APO / FPO

Возможность доставки на абонентские ящики или адрес APO / FPO зависит от веса товара.Если товар весит более 9 фунтов, мы не сможем отправить его по этим адресам из-за наших текущих соглашений с курьером.

Чтобы определить, подходит ли ваш заказ для отправки на абонентские ящики или на адрес APO / FPO, обратитесь в службу поддержки SHENZHENAUDIO.



Расчетное время доставки

Для клиентов в континентальной части США:
От 5 до 14 рабочих дней с даты доставки

Для клиентов на Гавайях и Пуэрто-Рико:
От 2 до 4 недель с даты доставки
Международные клиенты могут ожидать более длительное время доставки, в зависимости от в стране проживания:

Канада: от 1 до 3 недель с даты отправки
Австралия, Новая Зеландия, Германия, Франция и Великобритания: от 2 до 4 недель с даты отправки
Другие страны, не указанные выше : От 3 до 6 недель с даты отправки

Имейте в виду, что это приблизительные оценки, и доставка может быть отложена из-за непредвиденных обстоятельств, таких как почтовые забастовки или плохая погода.

Если по какой-либо причине вы не получили свой заказ в течение расчетного периода времени, указанного выше, и подозреваете, что он может быть утерян при транспортировке, отправьте запрос в службу поддержки со страницы ваших транзакций, и мы сможем изучить заказ с помощью курьер. Запросы на потерю в пути должны быть отправлены в службу поддержки SHENZHENAUDIO в течение 4 месяцев с даты отправки или до того, как курьер заархивирует информацию для отслеживания.



Легкая 30-дневная политика возврата

Если вы не удовлетворены своей покупкой по какой-либо причине, вы можете вернуть ее SHENZHENAUDIO в течение 30 дней с даты получения, при соблюдении условий и исключений, приведенных ниже.



Условия участия

Прочтите условия ниже. Если все условия не соблюдены, SHENZHENAUDIO оставляет за собой право отказать в возврате. Все возвращаемые товары должны быть в новом состоянии, в оригинальной неизмененной коробке (включая неповрежденный код UPC) и должны включать все упаковочные материалы, пустые гарантийные талоны, руководства и аксессуары. SHENZHENAUDIO может возместить только первоначальную покупную цену. Плата за доставку и транспортировку не возвращается.



Дефектные или поврежденные предметы

Дефектные изделия могут быть отремонтированы, обменены или возвращены по нашему усмотрению на ту же модель или эквивалентную модель производителя.



Биржи

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться. Пожалуйста, дайте 3-5 рабочих дней для обработки обмена по почте.



Возврат и кредит

Как только мы получим и проверим ваш товар (-ы), мы зачислим на ваш счет. Пожалуйста, подождите 5-7 дней, чтобы кредит появился на вашем счету. В большинстве случаев мы вернем вам деньги так же, как и при первоначальной покупке.Обратите внимание: мы можем вернуть только первоначальную стоимость покупки. Плата за доставку и транспортировку не возвращается.

Вы должны сами оплатить доставку при возврате товара.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
