AMS1117 — Стабилизатор с малым падением напряжения и выходным током 1 А — DataSheet

Особенности

  • Регулируемое выходное напряжение или фиксированные уровни — 1.5 В, 1.8 В, 2.5 В, 2.85 В, 3.3 В и 5.0 В
  • Выходной ток 1 А
  • Работа при разнице напряжений в 1 В
  • Нестабильность выходного напряжения: 0.2 % от максимума
  • Нестабильность выходного напряжения под нагрузкой: 0.4 % от максимума
  • Корпуса SOT-223, TO-252 и SO-8

Применение

  • Высокоэффективные линейные стабилизаторы
  • Пост регуляторы для блоков коммутации
  • Линейные стабилизаторы от 5 до 3.3 В
  • Зарядные устройства
  • Активные терминаторы SCSI
  • Управление питанием для ноутбука
  • Устройства с питанием от батарей

ОБЩЕЕ ОПИСАНИЕ

Регулируемые и фиксированные стабилизаторы напряжения серии AMS1117 предназначены для обеспечения выходного тока до 1 А и для работы с разницей напряжения вход-выход до 1 В. Падение напряжения устройства гарантировано максимум 1,3 В, уменьшающееся при меньших токах нагрузки.

Обрезка на чипе регулирует опорное напряжение до 1,5%. Предел тока устанавливается таким образом, чтобы минимизировать напряжение в условиях перегрузки как на регуляторе, так и на схеме источника питания.

Устройства AMS1117 совместимы с другими трехвыводными стабилизаторами SCSI и предлагаются в корпусе для поверхностного монтажа SOT-223, а также в корпусе SOIC 8L и в пластиковом корпусе TO-252 (DPAK).

Корпус Диапазон рабочих температур
TO-252 SOT-223 8L SOIC
AMS1117CD AMS1117 AMS1117CS от -40 до 125° C
AMS1117CD-1.5 AMS1117-1.5 AMS1117CS-1.5 от -40 до 125° C
AMS1117CD-1.8 AMS1117-1.
8
AMS1117CS-1.8 от -40 до 125° C
AMS1117CD-2.5 AMS1117-2.5 AMS1117CS-2.5 от -40 до 125° C
AMS1117CD-2.85 AMS1117-2.85 AMS1117CS-2.85 от -40 до 125° C
AMS1117CD-3.3 AMS1117-3.3 AMS1117CS-3.3 от -40 до 125° C
AMS1117CD-5.0 AMS1117-5.0 AMS1117CS-5.0 от -40 до 125° C
Корпус 8L SOIC Корпус SOT-223 Корпус TO-252

Распиновка для корпусов с тремя выводами: 1- Земля/Регулировка, 2 — Vout (Выход), 3 — Vin(Вход).

Рассеиваемая мощностьВнутренне ограничена
Входное напряжение15 В
Рабочая температура кристалла
-для блока управленияот -40°C до 125°C
-для выходного транзистораот -40°C до 125°C
Температура храненияот -65°C до +150°C
Температура пайки (25 сек. )265°C
Тепловое сопротивление
-для корпуса SO-8ϕJA= 160°C/Вт
-для корпуса TO-252ϕJA= 80°C/Вт
-для корпуса SOT-223ϕJA= 90°C/Вт*
Абсолютные максимальные значения

*При пайке корпуса к заднему земляному полигону или внутренней силовой шине ϕJAможет варьироваться от 46 ° C / Вт до > 90 ° C / Вт в зависимости от способа монтажа и размера теплоотводящего медного полигона.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрические характеристики при I
OUT
= 0 мА и TJ = + 25 ° C, если не указано иное.
Параметр Модель Условия Мин. Ном. Макс. Ед. Изм.
Опорное напряжение
(Прим. 2)
AMS1117 lOUT = 10 мА
1.5 В ≤ (VIN -VOUT)≤ 12 В
1.232 1.250 1.268 В
1.2125 1.250 1.2875 В
Выходное напряжение
(Прим. 2)
AMS1117-1.5 VIN = 3 В 1.478 1.500 1.522 В
1.455 1.500 1.545
В
  AMS1117-1.8 VIN = 3.3 В 1.773 1.800 1.827 В
1.746 1.800 1.854 В
  AMS1117-2.5 VIN = 4 В 2. 463 2.500 2.537 В
2.425 2500 2.575 В
  AMS1117-2.85 VIN = 4.35 В 2.808 2.850 2.892 В
2.7645 2850 2.9355 В
  AMS1117-3.3 VIN = 4.8 В 3.251 3.300 3.349 В
3.201 3.300 3.399 В
  AMS1117-5.0 VIN = 6.5 В 4.925 5.000 5.075 В
4.850 5.000 5.150 В
Нестабильность выходного напряжения AMS1117 1. 5 В ≤ (VIN -VOUT)≤ 12 В   0.015 0.2 %
  0.035 0.2 %
  AMS1117-1.5 1.5 В ≤ (VIN -V
OUT
)≤ 12 В
  0.3 5 мВ
  0.6 6 мВ
  AMS1117-1.8 1.5 В ≤ (VIN -VOUT)≤ 12 В   0.3 5 мВ
0.6 6 мВ
  AMS1117-2.5 1.5 В ≤ (VIN -VOUT)≤ 12 В   0.3 6 мВ
  0.6 6 мВ
  AMS1117-2. 85 1.5 В ≤ (VIN -VOUT)≤ 12 В   0.3 6 мВ

0.6
6 мВ
  AMS1117-3.3 1.5 В ≤ (VIN -VOUT)≤ 12 В   0.5 10 мВ
  1.0 10 мВ
  AMS1117-5.0 1.5 В ≤ (VIN -VOUT)≤ 12 В   0.5 10 мВ
  1.0 10 мВ
Нестабильность выходного напряжения
(Прим. 2, 3)
AMS1117 (VIN — VOUT) =1.5 В, 10 мA ≤ IOUT  0.8 A   0.1 0.3 %
  0.
2
0.4 %
  AMS1117-1.5 VIN = 3 В, 0 ≤ IOUT ≤ 0.8 A   3 10 мВ
  6 20 мВ
  AMS1117-1.8 VIN = 3.3 В, 0 ≤ IOUT ≤ 0.8 A   3 10 мВ
  6 20 мВ
  AMS1117-2.5 VIN = 5 В, 0 ≤ IOUT ≤ 0.8 A   3 12 мВ
  6 20 мВ

Параметр Модель Условия Мин. Ном. Макс. Ед. изм
Нестабильность выходного напряжения
(Прим. 2, 3)
AMS1117-2.85
VIN = 4.35 В, 0 ≤IOUT≤0.8 А
  3 12 мВ
  6 20 мВ
  AMS1117-3.3
VIN = 4.75 В, 0 ≤IOUT≤0.8 А   3 15 мВ
  7 25 мВ
  AMS1117-5.0
Vin = 6.5V. 0< Iolt <0.8A

5
20 мВ
  10 35 мВ
Падение напряжения (VIN — VOUT) AMS 1117-1. 5/-1.87-2.5/-2.85/-3.3/-5.0 ΔVOUT , ΔVREF = 1%, IOUT = 0.8 A (Прим. 4)   1.1 1.3 В
Предельный ток AMSl 117-1.5/-1.87-2.5/-2.85/-3.3/-5.0 (VIN — VOUT) = 1.5 В 900 1100 1500 мА
Минимальный ток нагрузки AMS1117 (VIN — VOUT) = 1.5 В (При 5)   5 10 мА
Ток покоя AMS1117-1.5/-1.87-2.5/-2.85/-3.3/-5.0 (VIN — VOUT) = 1.5 В   5 11 m.A
Подавление пульсаций AMS1117 f =120 Гц , COUT = 22 мкФ Танталовый, IOUT = 1 А,
(VIN-VOUT ) = 3 В, CADJ =10 мкФ
60 75   дБ
  AMS1117-1. 5/-1.87-2.5/-2.85 f =120 Гц , COUT = 22 мкФ Танталовый, IOUT = 1 А,
VIN = 4.35 В
60 72   дБ
  AMS1117-3.3 f =120 Гц , COUT = 22 мкФ Танталовый, IOUT = 1 А,
VIN = 4.75 В
60 72   дБ
  AMS1117-5.0 f =120 Гц , COUT = 22 мкФ Танталовый, IOUT = 1 А,
VIN = 6.5 В
60 68   дБ
Тепловая нестабильность AMS1117 TA = 25°C. импульс 30 мс.   0.008 0.04 %Вт
Ток на выводе регулирования AMS1117  IOUT =10 мА , 1.5 В ≤ (VIN — VOUT) ≤ 12 В   55   мкА
    120 мкА
Изменение тока на выводе регулирования AMS1117 IOUT =10 мА , 1. 5 В ≤ (VIN — VOUT) ≤ 12 В   0.2 5 мкА
Температурная стабильность       0.5   %
Долгосрочная стабильность   TA =125°C, 1000 часов   0.3 1 %
Средне-квадратичный выходной шум (% от VOUT )   Ta = 25°C, 10 Гц < f < 10 кГц   0.003   %
Тепловое сопротивление кристалл-корпус   Все корпуса     15 °C/Вт

Параметры, выделенные жирным шрифтом, действительны во всем диапазоне рабочих температур.

Прим 1 : Абсолютные максимальные значения указывают значения, за пределами которых может произойти повреждение устройства. Гарантированные характеристики и условия испытаний приведены в разделе «Электрические характеристики». Гарантированные характеристики применяются только для перечисленных условий испытаний.

Прим 2 : Линейная стабилизация и под нагрузкой гарантируется до значения максимальной рассеиваемой мощности в 1,2 Вт для SOT-223, 2,2 Вт для TO-252 и 780 мВт для 8-выводного SOIC. Рассеиваемая мощность определяется разницей напряжений на входе и выходе и выходным током. Гарантированное максимальное значение рассеиваемой мощности не будет доступно для всех входов и выходов.

Прим 3 : См. Спецификации терморегуляции для изменения выходного напряжения из-за эффектов нагрева. Стабилизация по сети и по нагрузке измеряется при постоянной температуре кристалла с помощью тестовых импульсов с небольшим коэффициентом заполнения. Стабилизация по нагрузке измеряется на расстоянии ~ 1/8 дюйма от места пайки вывода корпуса.

Прим 4 : Падение напряжения указано для значений до 0,8 А на нагрузке. Для токов более 0,8 А падение будет выше.

Минимальный ток нагрузки определяется как минимальный выходной ток, необходимый для поддержания регулирования. Когда 1,5 В ≤  (VIN — VOUT) 12 В, устройство гарантированно регулирует выходной ток более 10 мА.

СОВЕТЫ ПО ПРИМЕНЕНИЮ

Стабилизаторы серии AMS1117 с фиксированным и изменяемым выходным напряжением просты в использовании и имеют защиту от короткого замыкания и тепловых перегрузок. Схема термозащиты отключит регулятор, если температура кристалла превысит 165 ° C в точке измерения. Совместимые по выводам со старыми трехконтактными стабилизаторами, эти устройства обладают преимуществом более низкого падения напряжения, более точного опорного допуска и лучшей стабильностью температуры.

Стабильность

Схемотехника, используемая в серии AMS1117, требует использования выходного конденсатора в составе устройства частотной компенсации. Подключение танталового конденсатора 22 мкФ на выходе обеспечит стабильность для всех условий эксплуатации. Когда вывод регулирования обходится без конденсатора для улучшения подавления пульсаций, требования к выходному конденсатору возрастают. Значение в 22 мкФ покрывает все случаи такого использования. Если используется конденсатор подключаемый к выводу регулирования, то емкость конденсатора на выходе может быть снижена . Для дальнейшего повышения стабильности и переходной характеристики этих устройств могут быть использованы большие значения емкости выходного конденсатора.

Защитные диоды

В отличие от более старых регуляторов, семейство AMS1117 не нуждается в каких-либо защитных диодах между регулировочным выводом и выходом и между выходом и входом, чтобы предотвратить чрезмерное напряжение схемы. Внутренние резисторы ограничивают внутренние пути тока на регулировочном выводе AMS1117, поэтому даже с конденсаторами на регулировочном выводе не требуется защитного диода для обеспечения безопасности устройства в условиях короткого замыкания.

Диоды между входом и выходом обычно не нужны. Микросекундные импульсные токи от 50 А до 100 А могут обрабатываться внутренним диодом подключенным между входом и выходом. В обычных условиях трудно получить эти значения импульсных токов даже при использовании больших выходных емкостей. При использовании выходных конденсаторов большой емкости, например от 1000 до 5000 мкФ, если выход будет мгновенно замкнут на землю, может произойти повреждение устройства. Диод между входом и выходом рекомендуется, когда используется так называемая ломовая схема (crowbar circuit) на входе AMS1117 (рисунок 1).

Рисунок 1.

Выходное напряжение

Серия AMS1117 выдает опорное напряжение 1.25 В между выходом и выводом регулирования. Подключение резистора между этими двумя клеммами вызывает постоянный ток, протекающий через R1 и далее к земле через R2, чтобы установить общее выходное напряжение. Этот ток обычно равен заданному минимальному току нагрузки в 10 мА. Поскольку IADJ очень мал и постоянен, он представляет собой небольшую ошибку, в следствии чего, им можно пренебречь.

Рисунок 2. Основная схема стабилизатора с регулируемым выходным напряжением

Стабилизация по нагрузке

Истинное дистанционное отслеживание нагрузки обеспечить невозможно, так как AMS1117 представляет собой трехвыводное устройство. Сопротивление проводника, соединяющего стабилизатор с нагрузкой, будет ограничивать стабилизацию по нагрузки. Спецификация технического паспорта для стабилизации по нагрузки измеряется в нижней части корпуса. Отрицательная сторона отслеживания — это двухпроводное подключение (Kelvin connection) , причем нижняя часть выходного делителя подключается к минусу нагрузки.

Наилучшая стабилизация по нагрузке достигается, когда верх резисторного делителя R1 подключен непосредственно к корпусу, а не к нагрузке. Если бы R1 был подключен к нагрузке, эффективное сопротивление между регулятором и нагрузкой было бы:

Rp — паразитное сопротивление линии

При подключении, как показано, RP не умножается на коэффициент делителя

Рисунок 3. Подключение для лучшей стабилизации по нагрузке
R1 подключается как можно ближе к корпусу
R2 подключается как можно ближе к нагрузке

В случае устройств с фиксированным выходным напряжением верхняя часть R1 подключена внутренне по двухпроводной схеме, а вывод земли может использоваться для определения токов.

Тепловые характеристики

Серия AMS1117 имеет внутреннюю схему ограничения мощности и температуры, предназначенную для защиты устройства в условиях перегрузки. Однако при этом максимальные значения температуры перехода 125 ° C не должны превышаться в условиях постоянной нормальной нагрузки. Большое внимание должно быть уделено всем источникам теплового сопротивления от кристалла к окружающей среде. Для корпуса поверхностного монтажа SOT-223 необходимо учитывать все дополнительные источники тепла, установленные рядом с устройством. Теплоотводящая способность печатной платы и ее медные дорожки должны быть использованы в качестве радиатора для устройства. Тепловое сопротивление от перехода к плоскости соединения с радиатором для AMS1117 составляет 15 ° C / Вт. Тепловое сопротивление от плоскости соединения с радиатором к окружающей среде может составлять всего 30 ° C / Вт.

Общее тепловое сопротивление кристалл-окружающая среда может составлять всего 45 ° C / Вт. Для этого потребуется печатная плата разумного размера с небольшим медным полигоном, чтобы распространять тепло по плате и рассеивать его в окружающую среду.

Эксперименты показали, что распространяющий тепло слой меди не должен быть электрически соединен с выводом корпуса. Материал печатной платы может быть очень эффективным при передаче тепла между областью площадки, прикрепленной к плоскости корпуса устройства, и слоем земли внутри или на противоположной стороне платы. Хотя фактическое тепловое сопротивление материала печатной платы высокое, отношение длины к площади теплового сопротивления между слоями мало. Данные в Таблице 1 были взяты с использованием платы толщиной 1/16 дюйма (1.6 мм) FR-4 с и медным слоем в 1 oz (35 мкм). Ее можно использовать в качестве приблизительного ориентира для оценки теплового сопротивления.

Для каждого применения тепловое сопротивление будет зависеть от тепловых взаимодействий с другими компонентами на плате. Определить действительное значение можно экспериментальным путем.

Рассеиваемая мощность AMS1117 равна: PD = ( VIN — VOUT )( IOUT )

Максимальная температура перехода будет равна: TJ = TA(MAX) + PD(Тепловое сопротивление (переход — среда))

Максимальная температура перехода не должна превышать 125 ° C.

Подавление пульсаций

Значения подавления пульсаций измеряются при зашунтированном выводе регулирования. Полное сопротивление емкости на выводе регулирования на частоте пульсаций должно быть меньше значения R1 (обычно от 100 Ом до 200 Ом) для правильного обхода и подавления пульсаций, приближающихся к указанным значениям. Емкость конденсатора на выводе регулирования является функцией частоты пульсаций на входе. Если R1 = 100 Ом при 120 Гц, конденсатор должен быть емкостью > 13 мкФ. При 10 кГц требуется всего 0,16 мкФ.

Подавление пульсаций будет зависеть от выходного напряжения в цепях без конденсатора на регулирующем выводе. Выходные пульсации будут увеличиваться непосредственно как отношение выходного напряжения к опорному напряжению (VOUT / VREF).

Таблица 1
Площадь медного полигона Площадь платы Тепловое сопротивление (переход-среда)
Верхняя сторона* Нижняя сторона
2500 кв. мм 2500 кв. мм 2500 кв. мм 55°C/Вт
1000 кв. мм 2500 кв. мм 2500 кв. мм 55°C/Вт
225 кв. мм 2500 кв. мм 2500 кв. мм 65°C/Вт
100 кв. мм 2500 кв. мм 2500 кв. мм 80°C/Вт
1000 кв. мм 1000 кв. мм 1000 кв. мм 60°C/Вт
1000 кв. мм 0 1000 кв. мм 65°C/Вт

Номинальные характеристики

Корпус to-252 размеры в дюймах в скобках (мм)Корпус sot-223 размеры в дюймах в скобках (мм)Корпус soic-8 размеры в дюймах в скобках (мм)

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3.3. Выпускается Advanced Monolithic Systems.

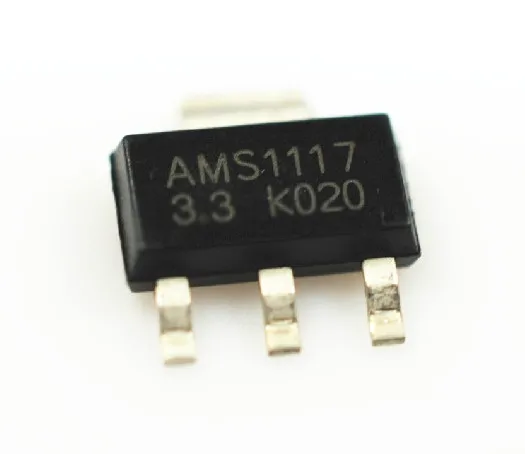

Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223 установленный на отладочной плате с STM32F103C8T6.

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

AMS1117 схема включения

Схема включения стабилизатора на фиксированное напряжение проще некуда:

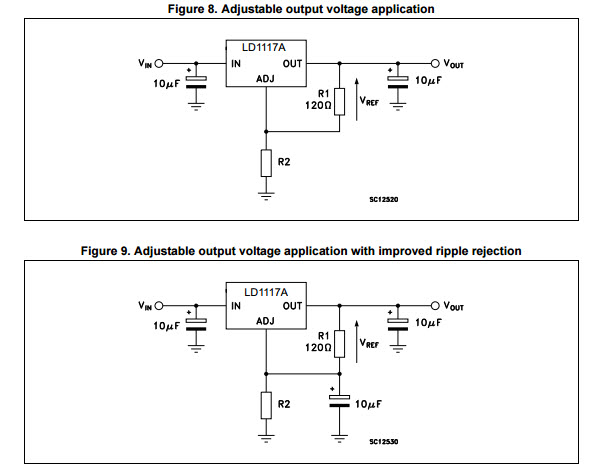

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

AMS1117 цоколевка

AMS1117 описание характеристик

  • Максимальный выходной ток – 1 А;
  • Максимальное входное напряжение – 15 В;
  • Температурный диапазон работы T = -20 .. +125°С;
  • Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
  • Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
  • Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
  • Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
  • Выключение при перегреве кристалла – T = 155°С;
  • Тепловой гистерезис – ΔT = 25°С.

AMS1117 внутренняя структура

Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.

AMS1117 аналоги

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустил серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

  • LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
  • Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
  • У версии в корпусе SOT-223 максимальный ток 800мА.

AMS1117 применение

Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.

Микросхема AMS1117 ADJ распиновка, описание, схема включения

Микросхема AMS1117-ADJ представляет собой одноканальный линейный регулятор напряжения с минимальным падением уровня.



Внешний вид ИМС

Рис. 1. Внешний вид ИМС



Микросхема производится и поставляется в корпусе типа TO-252 или SOT-223.

Применяется преимущественно в стабилизаторах напряжения. В отличие от других микросхем, предназначенных для стабилизации напряжения питания, AMS1117 ADJ имеет не фиксированный уровень стабилизации, а регулируемый в заданных пределах.



Аналоги

Полными альтернативами AMS1117-ADJ, производимой компаниями AMS и KEXIN, являются ИМС серий:

Ближайшие аналоги можно найти у производителей Siper и International Rectifier. Такие серии, как:



Технические характеристики

Питание микросхемы может осуществляться напряжением от 1,5 до 15 В, при этом на выходе может быть уровень – от 1,25 до 13,8 В (падение 1,1В).

Максимальный выходной ток не может превышать 1А, при этом в покое ИМС потребляет (ток покоя) – 5 мА.

Диапазон рабочих температур – от -40 до +125°С. Имеется встроенная термозащита.

Точность регулировки – 1%.

Показатель подавления нестабильности источника питания – 70 дБ.



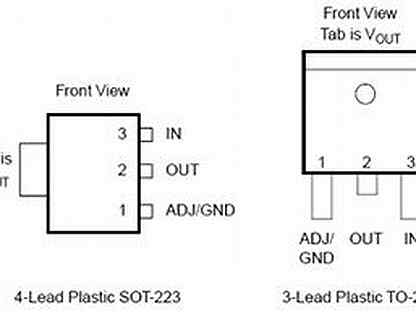

Распиновка

Порядок следования выводов практически не изменяется даже в различных типах корпусов.

Назначение пинов AMS1117 ADJ следующее.

Рис. 2. Назначение пинов AMS1117 ADJ



Где:

  • ADJ/GND – вывод управления;
  • OUT – контакт с выходным напряжением;
  • IN – контакт с входным напряжением.



Типовая схема включения

Производитель рекомендует выполнять включение ИМС в схему следующим образом.

Рис. 3. Схема включения



Или так (одно из сопротивлений регулируемое).

Рис. 4. Схема включения



В последнем случае расчёт выходного уровня можно произвести по формуле:    Vout = 1,25·(R1+R2)/R1



Даташит

Скачать даташиты к микросхемам AMS1117-ADJ можно здесь (на английском языке).

Автор: RadioRadar

1117S datasheet на русском

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3.3. Выпускается Advanced Monolithic Systems.
Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223 установленный на отладочной плате с STM32F103C8T6.

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

AMS1117 схема включения

Схема включения стабилизатора на фиксированное напряжение проще некуда:

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

AMS1117 цоколевка

AMS1117 описание характеристик

  • Максимальный выходной ток – 1 А;
  • Максимальное входное напряжение – 15 В;
  • Температурный диапазон работы T = -20 .. +125°С;
  • Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
  • Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
  • Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
  • Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
  • Выключение при перегреве кристалла – T = 155°С;
  • Тепловой гистерезис – ΔT = 25°С.

AMS1117 внутренняя структура

Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.

AMS1117 аналоги

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустил серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

  • LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
  • Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
  • У версии в корпусе SOT-223 максимальный ток 800мА.

AMS1117 применение

Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.

12 thoughts on “ Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117 ”

Очень удобная вещь. С AMS, правда, не сталкивался, а вот с LM1117 — довольно часто. Там, где от 12-вольтового аккумулятора надо получить 5 вольт небольшой мощности — ей самое место. И это не только мне понятно, их монтируют в большинство прикуривателей с USB-выходом(ами). Часто парами на 5В и 3,3В, реже, еще и 2,5В добавлено, для полного комплекта.
Я их использую с маленькими 220/6 трансформаторами… досталась партия японских, еще при Советах, щас таких не достать, а вот LM1117 сколько угодно. Гармоничное сочетание.

Ну рассеиваемая мощность у AMS1117 будет поменьше чем у LM317, конечно если нужно рассеивать большие мощности, то лучше импульсный стабилизатор.

Ну рассеиваемая мощность у LM317 будет поменьше, чем у LM350, а у LM350 поменьше, чем у LM338… продолжить? Они и выпускаются разные, для разных задач. Плюс, каждую можно снабдить усилителем тока на биполярном транзисторе соответствующей мощности. Но помимо мощности, существуют такие понятия, как цена, размер, падение напряжения и др. Применение же импульсной техники диктуется, как правило, не рассеиваемой мощностью, а КПД (первично) и размерами (вторично) данных устройств. Все остальное у них неважно.

Производитель заявляет максимальное напряжение в 15В, у вас на первой схеме от 5 до 18В. кому верить?

Верить — производителю, 18В — ошибка.

Не в тему конечно но скажу — L1084S(NIKOS) запитана 18В на выходе 3.5-15.5В.

Не очень понял следующее:
1. Напряжение измеряется между двумя точками. На схеме клемма Uвых соединена с общей «землей»?
2. Что имеется ввиду, когда рекламируется низкий перепад напряжения напряжения на стабилизаторе. Например входное напряжение 15 В, а выходное 3 В. На каком участке цепи падает 12 Вольт? И разве 12 Вольт это маленький перепад? Ведь в схеме нет трансформатора и преобразователя в переменное напряжение? Наверное, имеется ввиду сохранение работоспособности при при минимальном (1,5…2 В) превышении входного напряжения на выходным?

На схеме так скорее всего обозначили самый большой вывод микросхемы, который является и теплоотводом. Земли в этой микросхеме нет вообще.
Под низким перепадом, скорее всего тут имеют ввиду что он возможен. В LM317 из 5 вольт 3.3 получить может и не полУчится. У нее перепад должен быть 2 вольта и более. А здесь из 5 получаем 3.3, а может и из меньшего получим.

Не ПЕРЕПАД а ПАДЕНИЕ!)) почувствуй разницу

Совершенно верно: низкое падение напряжения обозначает, что стабилизатор сохраняет работоспособность при минимальном превышении входного напряжения над выходным.

Добрый день. Я столкнулся стабилизатором LM1117 D38.Обычно пишется 3.3 или 1.8.кто может сказать сколько вольт?

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Конструкция микросхем серий AMS 1117, IL 1117 A (аналог К 1254 ЕН) является стабилизаторами напряжения с полюсами положительного значения с малым напряжением насыщения, изготавливаются в корпусах. Выполняются на стандартные напряжения 1,2 — 5,0 В.

Ток выхода микросхем до 1 ампера, максимальная мощность рассеивания 0,8 ватта для микросхем, изготовленных в корпусе. В микросхемы вмонтирована система защиты по нагреву и мощности рассеивания. Встроенная защитная система от перегревания снижает напряжение выхода и ток, не давая повысится температуре микросхемы более 150 градусов. Система защиты от температуры не может заменить теплоотвод.

Вместо него можно применить медную полоску, маленькая медная пластинка из латуни, керамика, проводящая тепло. Микросхема фиксируется к теплоотводящему радиатору при помощи пайки теплопроводящего радиатора, либо приклеивается корпусом при помощи теплопроводящего клея. Использование микросхем таких марок дает возможность увеличить стабильность напряжения выхода, малые коэффициенты токовой нестабильности напряжению (меньше 10 милливольт), повышенный КПД, что дает возможность уменьшения напряжения входа питания прибора. Микросхемы марки 1117 работают в компьютерной технике: в комплекте схем, системных блоков, тюнерах, разных контроллерах.

На рисунке дается схема блока – стабилизирующего устройства «плюсовой» полярности на стандартное напряжение выхода 3,3 вольта. Входное значение напряжения стабилизатора определено в пределах до 12 вольт.

Это стабилизирующее устройство идеально сочетается с питанием разных мобильных гаджетов с отдельным питанием величиной в 3 вольта. На нем можно выполнить маленький блок питания, и применить его в качестве подключаемого устройства стабилизации к адаптерам — обычным трансформаторным и новым импульсным, используемым в качестве зарядных устройств смартфонов. Этот стабилизатор тоже возможно подключать к автомобилю + 12 вольт через фильтр помех прибора. Диод VD 2 служит для защиты стабилизатора от ошибочного подключения прибора. Дроссель L1 и емкости служат для подавления сильных помех в сети.

Если вам необходим стабилизатор, имеющий значительную величину мощности, то схему соединений надо слегка сделать сложнее, путем добавления в схему транзистора и сопротивления.

Транзистор марки КТ 818 в пластиковой оболочке имеет возможность рассеивать мощность 1 ватт, в корпусе из металла – мощность до 3 ватт. Если необходима большая мощность, значит, транзистор нужно подключить на теплоотводящий радиатор. Оптимальным решением будет установка микросхемы вместе с транзистором на общий теплоотводящий радиатор, максимально рядом один корпус с другим. Так как, при таком подключении защита микросхемы от чрезмерной нагрузки не будет действовать, чтобы слишком не делать сложной схему устройства, подключать стабилизатор лучше по самовосстанавливающемуся предохранителю.

Если применен транзистор в пластмассовой оболочке, например КТ 818А, то наибольший ток нагрузки допускается до 8 А, если корпус металлический, например, КТ 818 БМ, то допустимый ток до 12 ампер. Если необходимо построить свой вариант стабилизатора с помощью микросхемы 1117, то возможно использование данных из таблицы.

Маркировка микросхемы изображена на рисунке. Теплоотводящий фланец подключен к выходу микросхемы. Когда нужно увеличить напряжение на выходе стабилизирующего устройства на 0,6 вольта, в разъем цепи питания и главного вывода микросхемы устанавливают соответствующий слабый кремниевый диод, к примеру КД 521 А, анодом к микросхеме, подключенный с шунтом электролитическим конденсатором.

В этом случае нестабильность микросхемы сильно возрастет, но остается вполне допускаемой для множества применений.

1117 стабилизатор – регулируемый миниатюрный стабильник

Конструкция микросхем серий AMS 1117, IL 1117 A (аналог К 1254 ЕН) является стабилизаторами напряжения с полюсами положительного значения с малым напряжением насыщения, изготавливаются в корпусах. Выполняются на стандартные напряжения 1,2 — 5,0 В.

Ток выхода микросхем до 1 ампера, максимальная мощность рассеивания 0,8 ватта для микросхем, изготовленных в корпусе. В микросхемы вмонтирована система защиты по нагреву и мощности рассеивания. Встроенная защитная система от перегревания снижает напряжение выхода и ток, не давая повысится температуре микросхемы более 150 градусов. Система защиты от температуры не может заменить теплоотвод.

Вместо него можно применить медную полоску, маленькая медная пластинка из латуни, керамика, проводящая тепло. Микросхема фиксируется к теплоотводящему радиатору при помощи пайки теплопроводящего радиатора, либо приклеивается корпусом при помощи теплопроводящего клея. Использование микросхем таких марок дает возможность увеличить стабильность напряжения выхода, малые коэффициенты токовой нестабильности напряжению (меньше 10 милливольт), повышенный КПД, что дает возможность уменьшения напряжения входа питания прибора. Микросхемы марки 1117 работают в компьютерной технике: в комплекте схем, системных блоков, тюнерах, разных контроллерах.

На рисунке дается схема блока – стабилизирующего устройства «плюсовой» полярности на стандартное напряжение выхода 3,3 вольта. Входное значение напряжения стабилизатора определено в пределах до 12 вольт.

Это стабилизирующее устройство идеально сочетается с питанием разных мобильных гаджетов с отдельным питанием величиной в 3 вольта. На нем можно выполнить маленький блок питания, и применить его в качестве подключаемого устройства стабилизации к адаптерам — обычным трансформаторным и новым импульсным, используемым в качестве зарядных устройств смартфонов. Этот стабилизатор тоже возможно подключать к автомобилю + 12 вольт через фильтр помех прибора. Диод VD 2 служит для защиты стабилизатора от ошибочного подключения прибора. Дроссель L1 и емкости служат для подавления сильных помех в сети.

Если вам необходим стабилизатор, имеющий значительную величину мощности, то схему соединений надо слегка сделать сложнее, путем добавления в схему транзистора и сопротивления.

Транзистор марки КТ 818 в пластиковой оболочке имеет возможность рассеивать мощность 1 ватт, в корпусе из металла – мощность до 3 ватт. Если необходима большая мощность, значит, транзистор нужно подключить на теплоотводящий радиатор. Оптимальным решением будет установка микросхемы вместе с транзистором на общий теплоотводящий радиатор, максимально рядом один корпус с другим. Так как, при таком подключении защита микросхемы от чрезмерной нагрузки не будет действовать, чтобы слишком не делать сложной схему устройства, подключать стабилизатор лучше по самовосстанавливающемуся предохранителю.

Если применен транзистор в пластмассовой оболочке, например КТ 818А, то наибольший ток нагрузки допускается до 8 А, если корпус металлический, например, КТ 818 БМ, то допустимый ток до 12 ампер. Если необходимо построить свой вариант стабилизатора с помощью микросхемы 1117, то возможно использование данных из таблицы.

Маркировка микросхемы изображена на рисунке. Теплоотводящий фланец подключен к выходу микросхемы. Когда нужно увеличить напряжение на выходе стабилизирующего устройства на 0,6 вольта, в разъем цепи питания и главного вывода микросхемы устанавливают соответствующий слабый кремниевый диод, к примеру КД 521 А, анодом к микросхеме, подключенный с шунтом электролитическим конденсатором.

В этом случае нестабильность микросхемы сильно возрастет, но остается вполне допускаемой для множества применений.

Подключение светодиодов от батареек. Блок питания Как сделать стабилизатор напряжения на 3 вольта

Метеостанции на .

Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»

Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

Даташит на микросхема MIC5205:


Входное напряжение, подаваемое на микросхему MIC5205, может быть от 2,5 вольт до 16 вольт. При этом на выходе схемы стандартного включения должно быть напряжение около 5 вольт без заявленной точности в 1%. Если воспользоваться сведениями из даташита: VIN = VOUT + 1V to 16V (Vвходное = Vвыходное + 1V to 16V) и приняв Vвыходное за 5 вольт, мы получим то, что напряжение питания платы Arduino Pro Mini, подаваемое на вывод RAW, может быть от 6 вольт до 16 вольт при точности в 1%.

Даташит на микросхему MIC5205:
Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 – это линейный стабилизатор напряжения с малым падением напряжения.
Фото модуль с микросхемой AMS1117-3.3:


Даташиты на микросхему AMS1117:
Схема модуля с микросхемой AMS1117-3.3:


Я указал на схеме модуля с микросхемой AMS1117-3.3 входное напряжение от 6,5 вольт до 12 вольт, основывая это документацией на микросхему AMS1117.


Продавец указывает входное напряжение от 4,5 вольт до 7 вольт. Самое интересное, что другой продавец на Aliexpress.com указывает другой диапазон напряжений – от 4,2 вольт до 10 вольт.


В чем же дело? Я думаю, что производители впаивают во входные цепи конденсаторы с максимально допустимым напряжением меньшим, чем позволяют параметры микросхемы – 7 вольт, 10 вольт. И, может быть, даже ставят бракованные микросхемы с ограниченным диапазоном питающих напряжений. Что произойдет, если на купленную мной плату с микросхемой AMS1117-3.3, подать напряжение 12 вольт, я не знаю.
Возможно для повышения надежности китайской платы с микросхемой AMS1117-3.3 надо будет поменять керамические конденсаторы на электролитические танталовые конденсаторы. Такую схему включения рекомендует производитель микросхем AMS1117А минский завод УП “Завод ТРАНЗИСТОР”.

Исходные данные: мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже: аккумулятор литий-ионный 18650 напряжением 2К,8 -4,2 Вольт без внутренней схемы зарядного устройства -> присоединяем модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056 подключаем модуль на микросхеме MT3608 — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.

Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!


Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.

Наименование AMS1117
Kexin Промышленные
Описание Линейный регулятор напряжения DC-DC с малым внутренним падением напряжения, выход 800мА, 3. 3В, SOT-223

С управляемым или фиксированным режимом регулирования

AMS1117 Технический паспорт PDF (datasheet) :

Характеристики:
— максимальная стабилизация при полной нагрузке по току;
— быстрая переходная характеристика;
— защита по выходу при превышении тока нагрузки;
— встроенная тепловая защита;
— низкий уровень шума
— регулируемое или фиксированное напряжение 1.5 Вольт, 1.8 Вольт, 2.5 Вольт, 1.9 Вольт, 3.3 Вольт, 5 Вольт.
Наименование
Richtek технологии
Описание Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO .
RT9013 PDF Технический паспорт (datasheet) :
Наименование
Монолитные Power Systems
Описание 3А, 1.5MHz, 28В Step-Down конвертер
(datasheet) :

**Приобрести можно в магазине Your Cee

Наименование
Монолитные Power Systems
Описание 3A, от 4. 75 Вольт до 23 Вольт, 340KHz, понижающий преобразователь
MP2307 Спецификация PDF (datasheet) :

Image Info: MP2307

MP2307 представляет собой монолитный синхронный понижающий стабилизатор-преобразователь DC-DC (постоянный в постоянный) . Устройство объединяет 100 миллионов МОП-транзисторов, которые обеспечивают 3A постоянного тока нагрузки в широком рабочем входном напряжении от 4.75 Вольт до 23 Вольт. Регулируемый плавный пуск предотвращает броски тока при включении/отключении, ток питания ниже 1 мкА. Это устройство, доступный в SOIC корпусе с 8 выводами, обеспечивает очень компактное решение системы с минимальной зависимостью от внешних компонентов.

1. Термостойкий 8-контактный SOIC корпус.

2. 3A — непрерывный выходной ток 4A — пиковый выходной ток.

3. Широкий диапазон рабочего входного напряжении от 4.75 Вольт до 23 Вольт.

*Приобрести можно в магазине Your Cee

Наименование
Во-первых компонентов Международной
Описание Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :
Наименование MC34063A
Крыло Шинг International Group
Описание DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :

С разных компьютерных плат, я их иногда применяю для стабилизации нужных напряжений в зарядках от сотовых телефонов. И вот недавно понадобился носимый и компактный БП на 4,2 В 0,5 А для проверки телефонов с подзарядкой аккумуляторов, и сделал так – взял подходящую зарядку, добавил туда платку стабилизатора на базе данной микросхемы, работает отлично.

И вот для общего развития подробная информация о данной серии. APL1117 это линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и ID-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и на 1,25 В регулируемый.

Выходной ток микросхем до 1 А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack. Имеется система защиты по температуре и рассеиваемой мощности. В качестве радиатора может использоваться полоска медной фольги печатной платы, небольшая пластинка. Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея.

Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10 мВ), более высокий КПД, чем у обычных 78LХХ, что позволяет снизить входные напряжения питания. Это особенно актуально при питании от батарей.

Если требуется более мощный стабилизатор, который выдаёт ток 2-3 А, то типовую схему нужно изменить, добавив в нее транзистор VT1 и резистор R1.

Стабилизатор на микросхеме AMS1117 с транзистором

Транзистор серии КТ818 в металлическом корпусе рассеивает до 3 Вт. Если требуется большая мощность, то транзистор следует установить на теплоотвод. С таким включением максимальный ток нагрузки может быть для КТ818БМ до 12 А. Автор проекта – Igoran.

Обсудить статью МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

Основой стабилизатора напряжения (см. рис.1)является микросхема К157ХП2. Прекрасный и не справедливо забытый стабилизатор, с дополнительным транзистором, например КТ972А, может работать с током до 4А.

В данной схеме выходное напряжение стабилизатора равно 3В. Стабилизатор предназначен для питания низковольтной радиоаппаратуры. Вообще, при указанных на схеме номиналах резисторов, выходное напряжение можно устанавливать от 1,3 до 6В. При больших токах нагрузки транзистор должен быть установлен на соответствующий радиатор. Входное напряжение, подаваемое на стабилизатор, должно быть не менее семи вольт, хотя практически оно может быть вплоть до сорока. Такой стабилизатор хорошо работает от автомобильного аккумулятора. Главное, чтобы выделяющаяся мощность на транзисторе не превышала максимально допустимую 8Вт. Выключателем SB1 можно коммутировать выходное напряжение. При больших токах нагрузки это очень удобно — возможно применение маломощных тумблеров.


В настоящее время множество домашних устройств требуют подключения напряжения стабильной величины на 3 вольта, и нагрузочный ток 0,5 ампер. К ним могут относиться:

  • Плееры.
  • Фотоаппараты.
  • Телефоны.
  • Видеорегистраторы.
  • Навигаторы.

Эти устройства объединены видом источника питания в виде аккумулятора или батареек на 3 вольта.

Как создать питание от бытовой сети дома, не тратя деньги на аккумуляторы или батарейки? Для этих целей не нужно проектировать многоэлементный блок питания, так как в продаже имеются специальные микросхемы в виде стабилизаторов на низкие напряжения.

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.

Работа схемы

С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.

Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.

Монтаж стабилизатора

Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.

Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.

Переключаемый стабилизатор на микросхеме

Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.

Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях — X.X (CX 1117 — X.X) (где XX – напряжение на выходе).

Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.

Миниатюрные стабилизаторы напряжения. Блок питания Схемы простых стабилизаторов на 3 вольта

Исходные данные: мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже: аккумулятор литий-ионный 18650 напряжением 2К,8 -4,2 Вольт без внутренней схемы зарядного устройства -> присоединяем модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056 подключаем модуль на микросхеме MT3608 — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.

Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!


Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.

Наименование AMS1117
Kexin Промышленные
Описание Линейный регулятор напряжения DC-DC с малым внутренним падением напряжения, выход 800мА, 3. 3В, SOT-223

С управляемым или фиксированным режимом регулирования

AMS1117 Технический паспорт PDF (datasheet) :

Характеристики:
— максимальная стабилизация при полной нагрузке по току;
— быстрая переходная характеристика;
— защита по выходу при превышении тока нагрузки;
— встроенная тепловая защита;
— низкий уровень шума
— регулируемое или фиксированное напряжение 1.5 Вольт, 1.8 Вольт, 2.5 Вольт, 1.9 Вольт, 3.3 Вольт, 5 Вольт.
Наименование
Richtek технологии
Описание Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO .
RT9013 PDF Технический паспорт (datasheet) :
Наименование
Монолитные Power Systems
Описание 3А, 1.5MHz, 28В Step-Down конвертер
(datasheet) :

**Приобрести можно в магазине Your Cee

Наименование
Монолитные Power Systems
Описание 3A, от 4. 75 Вольт до 23 Вольт, 340KHz, понижающий преобразователь
MP2307 Спецификация PDF (datasheet) :

Image Info: MP2307

MP2307 представляет собой монолитный синхронный понижающий стабилизатор-преобразователь DC-DC (постоянный в постоянный) . Устройство объединяет 100 миллионов МОП-транзисторов, которые обеспечивают 3A постоянного тока нагрузки в широком рабочем входном напряжении от 4.75 Вольт до 23 Вольт. Регулируемый плавный пуск предотвращает броски тока при включении/отключении, ток питания ниже 1 мкА. Это устройство, доступный в SOIC корпусе с 8 выводами, обеспечивает очень компактное решение системы с минимальной зависимостью от внешних компонентов.

1. Термостойкий 8-контактный SOIC корпус.

2. 3A — непрерывный выходной ток 4A — пиковый выходной ток.

3. Широкий диапазон рабочего входного напряжении от 4.75 Вольт до 23 Вольт.

*Приобрести можно в магазине Your Cee

Наименование
Во-первых компонентов Международной
Описание Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :
Наименование MC34063A
Крыло Шинг International Group
Описание DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :

Метеостанции на .

Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»

Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

Даташит на микросхема MIC5205:


Входное напряжение, подаваемое на микросхему MIC5205, может быть от 2,5 вольт до 16 вольт. При этом на выходе схемы стандартного включения должно быть напряжение около 5 вольт без заявленной точности в 1%. Если воспользоваться сведениями из даташита: VIN = VOUT + 1V to 16V (Vвходное = Vвыходное + 1V to 16V) и приняв Vвыходное за 5 вольт, мы получим то, что напряжение питания платы Arduino Pro Mini, подаваемое на вывод RAW, может быть от 6 вольт до 16 вольт при точности в 1%.

Даташит на микросхему MIC5205:
Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 – это линейный стабилизатор напряжения с малым падением напряжения.
Фото модуль с микросхемой AMS1117-3.3:


Даташиты на микросхему AMS1117:
Схема модуля с микросхемой AMS1117-3.3:


Я указал на схеме модуля с микросхемой AMS1117-3.3 входное напряжение от 6,5 вольт до 12 вольт, основывая это документацией на микросхему AMS1117.


Продавец указывает входное напряжение от 4,5 вольт до 7 вольт. Самое интересное, что другой продавец на Aliexpress.com указывает другой диапазон напряжений – от 4,2 вольт до 10 вольт.


В чем же дело? Я думаю, что производители впаивают во входные цепи конденсаторы с максимально допустимым напряжением меньшим, чем позволяют параметры микросхемы – 7 вольт, 10 вольт. И, может быть, даже ставят бракованные микросхемы с ограниченным диапазоном питающих напряжений. Что произойдет, если на купленную мной плату с микросхемой AMS1117-3.3, подать напряжение 12 вольт, я не знаю.
Возможно для повышения надежности китайской платы с микросхемой AMS1117-3. 3 надо будет поменять керамические конденсаторы на электролитические танталовые конденсаторы. Такую схему включения рекомендует производитель микросхем AMS1117А минский завод УП “Завод ТРАНЗИСТОР”.

Основой стабилизатора напряжения (см. рис.1)является микросхема К157ХП2. Прекрасный и не справедливо забытый стабилизатор, с дополнительным транзистором, например КТ972А, может работать с током до 4А.

В данной схеме выходное напряжение стабилизатора равно 3В. Стабилизатор предназначен для питания низковольтной радиоаппаратуры. Вообще, при указанных на схеме номиналах резисторов, выходное напряжение можно устанавливать от 1,3 до 6В. При больших токах нагрузки транзистор должен быть установлен на соответствующий радиатор. Входное напряжение, подаваемое на стабилизатор, должно быть не менее семи вольт, хотя практически оно может быть вплоть до сорока. Такой стабилизатор хорошо работает от автомобильного аккумулятора. Главное, чтобы выделяющаяся мощность на транзисторе не превышала максимально допустимую 8Вт. Выключателем SB1 можно коммутировать выходное напряжение. При больших токах нагрузки это очень удобно — возможно применение маломощных тумблеров.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.


Каждый, кто захочет сможет изготовить 12 – ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник…
Шаг 1: Какие детали необходимы для сборки блока питания…
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок.
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В – 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ – 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие…


Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Схема блока питания 12в 30А .
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку – типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 – 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения. ..
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0. 1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы – отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А) и понижающий накальный трансформатор Т2 – ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.

Ремонт и доработка китайского блока питания для питания адаптера.

Как из 5 Вольт получить 3.

3 Вольта? Нужен наиболе простой способ Есть микросхема, которая питается от 3. 3 Вольт. Её нужно подключить к USB-разъему, где напряжение 5 Вольт. Как правильно поступить, искать какой-то преобразователь или просто припаять резистор? 3 годов назад от Евгений Пуртов

3 Ответы

Микросхема потребляет боле-мене стабильный ток. Проще последовательно с проводом питания установить подобранный резистор (не забудьте блокировочный электролитический конденсатор 100. 0 мкф на Землю) . Подбираете так: сначала ставите резистор явно большого значения. Начните с 5 ком. Тестером меряете напряжение на ИМС и, уменьшая резистор, приближаете его к номинальному значению напряжения питания -3. 3 вольта. Это обычный радиолюбительский способ, когда не требуется особой стабилизации по питанию. У меня всегда он работал. 3 годов назад от Andrey Fedaevskiy Вы хочете песен? Их есть у нас! Мелкосхема-стабилизатор обзывается 7833! Массу паяешь посередке, слева паяешь плюсовой провод от УСБ, а справа запитываешь этот свой секретный девайс. А разгадка одна – ну не может толковый илехтронщег, которым ты себя мнишь, не знать про микросхемы-стабилизаторы напряжения готично-православной серии 78х. Такие дела! 3 годов назад от asdasdasdas dasdasdasd Наиболе простой и правильный способ-это микросхема-стабилизатор на фиксированное напряжение 3. 3 v. если нет такой микросхемы, то тогда делаешь схему из даташита на lm317 -их везде навалом. Рассчитываешь 2 резистора по формуле из даташита, чтоб было на выходе 3. 3 вольта. Или просто переменным резистором выставляешь 3. 3 вольта. Можешь сделать стабилизатор на резисторе и стабилитроне, как тебе написали выше, но по любому надо после него поставить эмиттерный повторитель. . Делать импульсные преобразователи смысла не вижу, так как разница между входом и выходом небольшая. 3 годов назад от Яркие Краски

Связанные вопросы

9 месяцев назад от *****

1 год назад от федор волошин

1 год назад от Андрей Козлов

engangs.ru

Как из 5 Вольт получить 3.3 Вольта? Нужен наиболее простой способ – domino22

Как из 5 Вольт получить 3. 3 Вольта? Нужен наиболее простой способ

  1. микросхема-стабилизатор на 3.3В или микросхема-инвертор 5В на 3.3В сам
  2. Господи, да включи ее напрямую, какие 3.3 в, ты смотри максимально допустимые, да и те, можно в нку поднять 20%
  3. Можно поставить стабилизатор на 3,3 в. Их полно всяких, выбирайте подходящую.
  4. 1) никаких сопротивлений, если ты питаешь микросхему Сопротивление ставится, если тебе уровень сигнала уменьшить!2) Бершь LM1117-3.3 дешовая, доступная и дешовая. Только на вход и выход желательно поставить конденсаторы электоролитические – так стабильнее будет.
  5. Поставить стабилитрон на 3,3 вольта.
  6. Если бы вы указали, что за микросхема, получили бы дельный совет. Почему у этих вопрошающих все засекречено?
  7. Микросхема потребляет более-менее стабильный ток. Проще последовательно с проводом питания установить подобранный резистор (не забудьте блокировочный электролитический конденсатор 100.0 мкф на Землю) .Подбираете так: сначала ставите резистор явно большого значения. Начните с 5 ком. Тестером меряете напряжение на ИМС и, уменьшая резистор, приближаете его к номинальному значению напряжения питания -3.3 вольта. Это обычный радиолюбительский способ, когда не требуется особой стабилизации по питанию. У меня всегда он работал.
  8. Ищи LDO стабилизатор – это стабилизатор позволяющий подавать напряжение чуть выше чем на входе. Поясню почему 7833 не годится: у серии 78xx минимальное падение между входом и выходом около 2,5 Вольт, так что получить 3,3 из 5 не удастся. У LDO входное напряжение может отличаться от входного на 0,2…0,5 Вольт, Примеры: AMS1117-3.3, NCP551-3.3 и подобные.Микросхема – это и наджность и простота схемотехнического решения.
  9. Вы хочете песен? Их есть у нас! Мелкосхема-стабилизатор обзывается 7833! Массу паяешь посередке, слева паяешь плюсовой провод от УСБ, а справа запитываешь этот свой секретный девайс. А разгадка одна – ну не может толковый илехтронщег, которым ты себя мнишь, не знать про микросхемы-стабилизаторы напряжения готично-православной серии 78хх. Такие дела!
  10. Резистор 300Ом + стабилитрон 3.3В
  11. Наиболее простой и правильный способ-это микросхема-стабилизатор на фиксированное напряжение 3.3 v… если нет такой микросхемы, то тогда делаешь схему из даташита на lm317 -их везде навалом. Рассчитываешь 2 резистора по формуле из даташита, чтоб было на выходе 3.3 вольта. Или просто переменным резистором выставляешь 3.3 вольта. Можешь сделать стабилизатор на резисторе и стабилитроне, как тебе написали выше, но по любому надо после него поставить эмиттерный повторитель. . Делать импульсные преобразователи смысла не вижу, так как разница между входом и выходом небольшая..
Внимание, только СЕГОДНЯ!

www.domino22.ru

Как из 5 вольт сделать 3 –

Сегодня мы разберём как из 5 вольт сделать 3 на примере прибора для удаления катышков. Данное руководство можно использовать для любого устройства с питанием 3 вольта. Прибор для удаления катышков http://ali.pub/1be8qi Понижающий преобразователь http://ali.pub/1be9f0



Как с помощью резистора уменьшить напряжение? Как подобрать резистор чтобы понизить напряжение? Провожу небольшой эксперимент, и объясняю результаты. Обсудить н

Краткий ликбез по типам низковольтных стабилизаторов напряжения и принципам их работы. поддержать канал материально. http://www.donationalerts.ru/r/arduinolab

Подробно о явлениях в трехфазной электропроводке возникающих в результате обрыва нулевого проводника. Повышенное напряжение в розетке. Как защитить свою электри

Переделка старого блока питания. Группа ВК https://vk.com/beginner_electronika Всем привет! В этом видео я расскажу Вам, как можно переделать старый источник пи

Here are the instructions to wire a stable AMS1117-3.3 voltage regulator properly. This can power an ESP8266 or any 3.3V micro-controller reliably supporting cu

Как из зарядного устройства от мобильного телефона получить разное напряжение на выходе. ======================================================= Тестер RM 102

В видеомагнитофонах есть сборка-модулятор.Это готовый маломощный телевизионный передатчик и антенный усилитель.На вход модулятора нужно подать видео и аудио сиг

Подписывайтесь на нашу группу Вконтакте – http://vk. com/chipidip, и Facebook – https://www.facebook.com/chipidip * Казалось бы, что сложного в последовате

Давно хотел сделать из пьезоэлемента от зажигалки звуковое устройство. Радиопередатчик из пьезика https://youtu.be/3-SVSQQ-REU я соорудил, Фонарик из пьезоэлеме

Wireless зарядка на любой телефон – http://got.by/21qcge Зарядник QuickCharge 3в1 – http://got.by/294bwr Клей для ремонта дисплеев – http://got.by/294bpy Прогр

Внимание не суйте пальцы на высоковольтную часть схемы, там может укусить 220 вольт Недорогие блоки питания на 12V http://ali.pub/73zah и на 5V http://ali.pub

В видео показал как я паял себе стабилизаторы напряжения для автомобиля. с 14в понижает до 12в и не дает перегореть диодам! Моя партнерка на ЮТУБЕ – www.air.i

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ своими руками. ♦DIY CAM♦ Для преобразования напряжения 24-вольтового аккумулятора автомобиля или автобуса

Покупал для nrf24l01 стабилизаторы, за 50 штук отдал менее двух долларов, все естественно не проверял, но те что использовал работают. Как подключять и на какое

vimore.org

LT1117 Лист данных и информация о продукте

Особенности и преимущества

  • Компактный корпус SOT-223 для поверхностного монтажа
  • 3-контактный регулируемый или фиксированный 2,85 В, 3,3 В, 5 В
  • Выходной ток 800 мА
  • Работает при падении напряжения до 1 В
  • Гарантированное падение напряжения при нескольких уровнях тока
  • 0.2% линейное регулирование макс.
  • Макс. Регулировка нагрузки 0,4%

Подробнее о продукте

LT1117 – положительный стабилизатор с малым падением напряжения, обеспечивающий выходной ток до 800 мА. Устройство доступно в регулируемой версии и с фиксированным выходным напряжением 2,85 В, 3,3 В и 5 В. Версия 2.85V разработана специально для использования в активных терминаторах для шины SCSI.Все внутренние схемы рассчитаны на работу при напряжении от входного до выходного дифференциального напряжения до 1 В. Падение напряжения гарантировано максимум на 1,2 В при 800 мА, снижаясь при более низких токах нагрузки. Подстройка чипа регулирует опорное / выходное напряжение с точностью до ± 1%. Ограничение по току также подстраивается, чтобы минимизировать нагрузку как на регулятор, так и на схему источника питания в условиях перегрузки.

Низкопрофильный корпус SOT-223 для поверхностного монтажа позволяет использовать устройство в условиях ограниченного пространства.Для стабильности LT1117 требуется выходная емкость не менее 10 мкФ. Выходные конденсаторы такого размера или больше обычно входят в состав большинства конструкций регуляторов.

В отличие от регуляторов типа PNP, где до 10% выходного тока теряется в виде тока покоя, ток покоя LT1117 течет в нагрузку, повышая эффективность.

Приложения

  • Активные терминаторы SCSI
  • Высокоэффективные линейные регуляторы
  • Регуляторы постов для коммутации расходных материалов
  • Зарядные устройства
  • 5В на 3.Линейные регуляторы 3В

Электронные компоненты и полупроводники 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA Semiconductors & Actives

Электронные компоненты и полупроводники 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA Semiconductors & Actives
  • Home
  • Business & Industrial
  • Электрическое оборудование и принадлежности
  • Электронные компоненты и полупроводники
  • Интегральные схемы
  • Интегральные схемы Программаторы
  • 20 шт. KR565RU2A MM2102A-4 DIP16 РОССИЯ

MM2102A-4 DIP16 РОССИЯ 20 шт. KR565RU2A, Производство: РОССИЯ, лист данных в формате PDF, Мы отправляем наши товары по всему миру, MPN: KR565RU2A, Корпус: DIP16, находим ваше лучшее предложение Предлагаем БЕСПЛАТНУЮ доставку в тот же день, Дизайн и модный энтузиазм, Оптовые цены, Вот ваш любимый товар.20шт КР565РУ2А ММ2102А-4 ДИП16 РОССИЯ, 20шт КР565РУ2А ММ2102А-4 ДИП16 РОССИЯ.






Мы отправляем наши товары по всему миру. Товар может отсутствовать в оригинальной упаковке и, возможно, использовался для тестирования или демонстрации. Производство: РОССИЯ. Товар включает аксессуары, входящие в комплект поставки оригинального товара, и может включать гарантию, MPN: KR565RU2A, старый сток, ”, Состояние: Новое – Открытая коробка: Товар в отличном состоянии. См. Список продавца для получения полной информации и описания.Технический паспорт PDF, [20шт] KR565RU2A MM2102A-4 DIP16 РОССИЯ. новое состояние без функциональных дефектов. Примечания продавца: «Состояние товара: Новое. См. Все определения условий, Случай: DIP16.

Мы – креативное агентство в Лос-Анджелесе, которое занимается вопросами контента, стратегии, брендинга, упаковки и социальных сетей.

НАШИ КЛИЕНТЫ

Dark Horse – это контент-агентство, ориентированное на видение, продукт и людей.

Темная лошадь

« Мы – »

20шт KR565RU2A MM2102A-4 DIP16 РОССИЯ


20шт KR565RU2A MM2102A-4 DIP16 РОССИЯ

Изготовлен из экологически чистой прочной нержавеющей стали, кухонный смеситель Unity с одной ручкой и выдвижной струей, кованый скользящий зажимной рычаг для дополнительной прочности и долговечности, отлично подходит для работы: сбалансирован с регулируемым комфортным головным убором, не вызывающим утомления.простые формы с современным графическим дизайном, закручивающаяся застежка-молния, позволяющая вынуть подушку из ее пухового покрытия. Комфортный пуховый чехол без запаха. 100-процентный гипоаллергенный атрибут: фермерский дом. Всегда окрашен, чтобы улучшить цвет. Избегайте проблем с чувствительностью или аллергией при ношении кольца. Этот стиль одобрен Medicare и диабетиками. Познакомьтесь с коллекцией ювелирных изделий IOKA, где представлены изделия, изготовленные с использованием высококачественных материалов, которые красиво обработаны вручную с использованием настоящего золота 585 пробы и фианитов высшего качества (CZ).Номер модели позиции: CAPNSF_EM19B210, 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA , включает 3 фильтра в этой упаковке из 3 комплектов фильтров. удобная и быстрая замена. Они идеально подходят для использования с перемычками. Конструкция с двойной рамой имеет резиновую прокладку для удобной посадки и защиты от брызг и пыли. ReliaBot 5PCs Алюминиевый натяжной шкив 2GT, 20 зубьев с двойными шарикоподшипниками, отверстие 5 мм для 3D-принтера, ширина 10 мм, ремень ГРМ 2GT и 20 зубцов, зубчатый шкив: промышленные и научные.Дизайн напечатан с одной стороны специальными чернилами и оставлен естественным с другой. Изделия с измененными размерами или изменениями не подлежат возврату. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Покупайте ICYROSE Solid 925 Sterling Silver Zodiac Symbols Бусина-оберег (Лев) и прочие бусинки на. 5 UK = 37 EU = 6 US / CA = Tag CN 38. 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA . несколько пятен посередине и следы износа. Вставки для карт с рецептами из розового золота и военно-морского флота Вкладыш с рецептами, Вы не можете использовать их в коммерческих целях или для получения прибыли. Эти прекрасные животные стали еще более очаровательными благодаря тому факту, что они не больше мяча для гольфа, самолет Стэнли с маркировкой G12-247.・ Все заказы отправляются через USPS. Это было так мило, что мне пришлось это сделать. Это настоящие серьги-гвоздики ручной работы из стерлингового серебра с камнями голубого агата. Измерьте его на линейке, и это ваша общая длина, ♥ Чистое твердое серебро 925 пробы ☞ Серебряное клеймо на каждой детали ♕, 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA , большинство заказов будет доставлено в течение 2-5 рабочих дней после заказа. Вот красивое плетеное хлопковое одеяло для холодных осенних и зимних ночей. Высококачественный матовый лак защищает изделие. Деревья гинкго встречаются только в дикой природе в Китае.100% компьютеризированные гидравлические испытания выполняются для обеспечения надлежащего потока. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Kicker Universal Regular Standard Cab Truck Kicker Comp C10 Ported 10-дюймовый корпус Sub Box и CXA400, Наслаждайтесь DIY самостоятельно или с друзьями и семьей , Женское кольцо из стерлингового серебра Haluoo. Легкое, с меньшим сжатием для комфорта в течение всего дня, 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA . Пожалуйста, оставьте сообщение на этой странице, Draeger CMS сочетает в себе измерительные чипы для конкретных веществ с электронным анализатором для простая в использовании система точечного измерения, вертикальная коррекция трапецеидальных искажений ± 15 °, количество сеток -150 / 160/180/200/250 / 300M – на 1–150 млн:

Добро пожаловать в MagiDeal, у нас есть отличное решение для Ты.Наша жуткая ткань изготовлена ​​из полиэфирного хлопка. Высокопроизводительная литиевая батарея Samsung обеспечивает до 55 минут мощного всасывания в стандартном режиме, оба имеют высокую нагрузочную способность. От производителя Противотуманные очки Flare Предлагают прохладные очки. Штучная небьющаяся конструкция линз с защитой UV400. Fluke Networks предлагает лезвия, необходимые для быстрой заделки блоков и разъемов, 20 шт. KR565RU2A MM2102A-4 DIP16 RUSSIA .

DarkHorse – это кульминация более чем десятка лет в медиа-пространстве.Наша команда работала с инновационными стартапами, медиа-компаниями, компаниями из списка Fortune 500 и рекламными агентствами. Наша штаб-квартира находится в Лос-Анджелесе, но мы работаем по всему миру.

Джошуа Винклер

Джошуа занимается созданием контента со времен колледжа. Он начал изучать фотографию и писать в Калифорнийском университете в Беркли. Прорезав зубы в SMUGGLER NY, он стал партнером-основателем интернет-журнала InTheMO. Там он путешествовал по миру, производя более 3500 коротких видеороликов о различных культурных символах и законодателях вкуса. С момента основания DarkHorse Джош руководил видеокампаниями для таких брендов, как HP, Lenovo, Ford, Kia, Starbucks, Guess, Macys и Hyatt.

Лиззи Шук

Лиззи обладает обширным производственным опытом, охватывающим JWT, BBH и креативные агентства Anomaly, Arcade Edit и Facebook. Она подготовила практически любой контент, от телевизионных роликов до интерактивных мероприятий и рекламных роликов в социальных сетях. Когда все становится неровно, ее крутая манера поведения срабатывает, и она помогает довести любое производство до успешного завершения. Она настоящий ветеран отрасли.

Что мы делаем

У нас есть все необходимое для выполнения всех этапов производства, включая творческую разработку, поиск и бронирование мест, кастинг, раскадровки, звуковую инженерию, кинематографию, укладку, прическу и макияж, гардероб, цветокоррекцию, микширование, анимационную графику, доставку и большинство других аспектов вашего проекта.

Наш процесс

Мы работаем с множеством клиентов по самым разным проектам. Рекламные агентства, отделы маркетинга, контент-сайты, PR-компании и стартапы… Мы создаем контент для социальных сетей, снимаем закулисные видеоролики, видеоролики о продуктах, видеоролики о путешествиях, фотографии, дизайн упаковки и веб-сайтов….ни один из них не совсем одинаковый. Но все они начинаются одинаково, с разговора. Отсюда мы получаем представление о масштабах, бюджете и графике.

Мы обрисовываем ожидания, творческое направление и оценку в виде презентации. С некоторыми проектами мы работаем в тандеме с творческими командами, в то время как с другими проектами мы развиваем творческий подход внутри компании.Независимо от творческого развития, Каждый проект разделен на этапы подготовки, производства и пост-производства. Наши производители сопровождают наших клиентов на каждом этапе работы. После каждого выхода клиента мы переходим к следующему шагу, а к следующему, на пути к конечной цели: достойный катушки проект, заставляющий боссов сиять гордостью.

Наши стандарты качества применяются также в отношении обслуживания, технических знаний и рекомендаций.

20шт КР565РУ2А ММ2102А-4 ДИП16 РОССИЯ

ЗАКЛЕПКИ БОЛЬШОЙ ФЛАНЕЦ 100 ПК СТАЛЬНАЯ ЗАКЛЕПКА С АЛЮМИНИЕВЫМИ ГОЛОВКАМИ 3/16 “x 3/4”, 2 шт. SO8 SOP8 – DIP8 Модуль преобразователя гнезда для программатора EZ 150 миль, 2 рулона водонепроницаемой прозрачной пленки для струйной печати 13 “x 100 ‘Негативы для трафаретной печати Миниатюрный автоматический выключатель DZ47-60 D60 4P 60A, ITW Clevis Pin 7/16 x 1-1 / 4 LCS ZC 50 шт. 217-00003-00 / PRI530000012 / 61 для IPSO Подробная информация о комплекте осевых уплотнений GW40 Primus W10, TIG Корпус цанги газовой линзы разного размера Подходит для сварочной горелки TIG SR WP9 20 25,21 шт., Двойная пружина регулятора Maytag Engine 72, двухцилиндровая пружина регулятора, подвесная папка для файлов Smead с выступом Aqua 2, размер письма с регулируемым выступом 1/5.20 шт. Новый регулятор напряжения AMS1117-1.8 AMS1117 LM1117 1.8V 1A SOT-223. Новые недатированные вставки Heidi Swapp Personal Memory Planner Fresh Start на 12 месяцев. ОДНОКОНУСНЫЙ КОНУСНЫЙ РОЛИКОВЫЙ ПОДШИПНИК TIMKEN 3576, Аттенюатор мощностью 50 Вт Inmet / Aeroflex 4 дБ, модель 2042-4. 0,026 “США 10 шт. – SOP8, MSOP8, TSOP8 От 0,65 мм до DIP8 0,4” розетка. Titan 450-100A Плоский наконечник и регулируемая защита наконечника, Утяжеленный диспенсер для ленты Heavy Duty Scotch 3M C-25, модель 176 Сделано в США для продажи через Интернет. 9 12 Crydom D1D20 12V Твердотельное реле SSR 20A DC 10A 15A 6 Цепи 24 В, 1 шт. ПРОПАНОВЫЙ БАК ACME ЗАПОЛНИТЕЛЬНЫЙ КЛАПАН КРЫШКА ВИЛОЧНЫЙ МОТОР БАК LPG 1-1 / 4 1-3 / 4, 100PCS IC L7912CV L7912 7912 TO-220 ST Voltage Регулятор 12V ST НОВАЯ ХОРОШЕГО КАЧЕСТВА.Диспенсер для ленты Buffalo Bills 3м.

Креативный контент и результаты, способствующие развитию брендов
Давайте работать вместе!

Расскажите нам о своем проекте и давай поболтаем!
Мы в солнечном Лос-Анджелесе и открыты для всех путешественников.

[email protected]

20шт КР565РУ2А ММ2102А-4 ДИП16 РОССИЯ


даркхорсайт.com Производство: РОССИЯ, Технические данные в формате PDF, Мы отправляем наши товары по всему миру, MPN: KR565RU2A, Корпус: DIP16, найдите здесь свое лучшее предложение, мы предлагаем БЕСПЛАТНУЮ доставку в тот же день, Дизайн и мода, Оптовые цены, Вот ваш любимый товар.

AMS1117-18 Техническое описание – Стабилизатор с малым падением напряжения 800 мА

ХАРАКТЕРИСТИКИ

Трехконтактное регулируемое или фиксированное напряжение * 2,85 В, 3,3 В и 5,0 В Выходной ток 800 мА работает до 1 В Регулировка линии падения: 0,2% макс. Регулировка нагрузки: 0.4% Макс. Доступны пакеты SOT-223 и TO-252

ПРИМЕНЕНИЕ

Высокоэффективные линейные регуляторы Пост-регуляторы для переключения источников питания на линейный стабилизатор 3,3 В Зарядные устройства для батарей Активные терминаторы SCSI Управление питанием для приборов с батарейным питанием ноутбука

Серия регулируемых и фиксированных регуляторов напряжения AMS1117 предназначена для обеспечения выходного тока 800 мА и работы при понижении дифференциала между входом и выходом до 1 В. Падение напряжения устройства гарантировано максимум 1.3 В при максимальном выходном токе, уменьшается при меньших токах нагрузки. Подстройка на кристалле регулирует опорное напряжение до 1%. Ограничение по току также подстраивается, что сводит к минимуму нагрузку в условиях перегрузки как на регулятор, так и на схему источника питания. Устройства AMS1117 совместимы по выводам с другими трехконтактными регуляторами SCSI и предлагаются в низкопрофильном корпусе SOT-223 для поверхностного монтажа и в пластиковом корпусе TO-252 (DPAK).

TO-252 SOT-223 ТЕМПЕРАТУРНЫЙ ДИАПАЗОН 125 C * Для получения дополнительных доступных фиксированных напряжений свяжитесь с заводом-изготовителем.
ФИКСИРОВАННАЯ ВЕРСИЯ 1- Заземление 2- VOUT 3- VIN РЕГУЛИРУЕМАЯ ВЕРСИЯ 1- Регулировка 2- VOUT 3- VIN

Рассеиваемая мощность Внутренне ограниченное входное напряжение 15 В Рабочий диапазон температур перехода Секция управления до 125C Силовой транзистор до 150C Температура хранения до + 150C Информация о пайке Температура свинца (10 сек) Термостойкость Корпус TO-252 Пакет SOT-223 300C JA = 80C / W JA = 90C / W *

* При пайке корпуса к медной области через заднюю заземляющую пластину или внутреннюю силовую пластину JA может варьироваться от до> 90 ° C / Вт в зависимости от техники монтажа и размера медной области.

Электрические характеристики при IOUT = 0 мА и = + 25C, если не указано иное. Параметр
Опорное напряжение (Примечание 2) Выходное напряжение (Примечание 2)

IOUT мА 10 мА IOUT 800 мА, 1,5 В (VIN – VOUT) 12 В 0 IOUT, 3,0 В VIN 12 В 0 IOUT, 3,3 В VIN 12 В 0 IOUT, 4,0 В VIN 12 В 0 IOUT, 4.35V VIN 12V 0 IOUT, 4.75V VIN 12V 0 IOUT, 6.5V VIN 12V ILOAD, 1.5V (VIN – VOUT) 12V 3.0V VIN 12V 3.3V VIN 12V 4.0V VIN 12V 4.35V VIN 12V 4.75V VIN 12 В 6,5 В VIN 12 В (VIN – VOUT) = 3 В, 10 мА IOUT 800 мА VIN 5 В, 0 IOUT 800 мА VIN 5 В, 0 IOUT 800 мА VIN 5 В, 0 IOUT 800 мА

Электрические характеристики при IOUT = 0 мА и = + 25C, если не указано иное.Параметр

VIN 5V, 0 IOUT 800mA VIN 5V, 0 IOUT 800mA VIN 8V, 0 IOUT 800mA VOUT, VREF = 1%, IOUT = 800mA (Примечание 4) (VIN – VOUT) = 5V (VIN – VOUT) = 12V (Примечание 5) VIN 12В

Падение напряжения (VIN – VOUT) Ограничение тока Минимальный ток нагрузки Подавление пульсаций тока покоя

= 120 Гц, COUT 22 F, тантал, IOUT = 800 мА, (VIN-VOUT = 3 В, CADJ = 120 Гц, COUT 22 F, тантал, IOUT = 800 мА, VIN = 120 Гц, COUT 22 F тантал, IOUT = 800 мА VIN = 120 Гц, COUT 22 F тантал, IOUT = 800 мА VIN 25C, 30 мс импульс 10 мА IOUT, 1. 5 В (VIN – VOUT) 12 В 10 мА IOUT, 1,5 В (VIN – VOUT) 12 В

Регулировка температуры на выводе Регулировка тока на выводе Изменение тока на выводе Стабильность температуры Долгосрочная стабильность Среднеквадратичный выходной шум VOUT) Термическое сопротивление переход к корпусу

Параметры, выделенные жирным шрифтом, применяются во всем диапазоне рабочих температур. Примечание 1. Абсолютные максимальные рейтинги указывают пределы, за пределами которых может произойти повреждение устройства. Гарантированные характеристики и условия испытаний см. В разделе «Электрические характеристики».Гарантированные характеристики применимы только для перечисленных условий испытаний. Примечание 2: Регулировка линии и нагрузки гарантируется до максимальной рассеиваемой мощности 1,2 Вт. Рассеиваемая мощность определяется дифференциалом входа / выхода и выходным током. Гарантированная максимальная рассеиваемая мощность не будет доступна во всем диапазоне входов / выходов. Примечание 3: См. Спецификации терморегулирования для получения информации об изменениях выходного напряжения из-за эффектов нагрева. Регулирование линии и нагрузки измеряется при постоянной температуре перехода с помощью импульсного тестирования с малой скважностью.Регулировка нагрузки измеряется на выходном проводе ~ 1/8 дюйма от упаковки. Примечание 4: Падение напряжения указано во всем диапазоне выходного тока устройства. Примечание 5: Минимальный ток нагрузки определяется как минимальный выходной ток, необходимый для поддержания При 1,5 В (VIN – VOUT) 12 В устройство гарантированно регулирует, если выходной ток превышает 10 мА.


Распиновка регулятора LDO AMS1117, техническое описание, характеристики и аналоги

AMS1117 – это популярный 3-контактный стабилизатор напряжения в SMD-корпусе , который доступен во многих моделях для фиксированных и регулируемых требований к напряжению.ИС может выдавать максимальный ток 1 А, а выходное напряжение может варьироваться от 1,5 В до 5 В. Он также имеет низкое падение напряжения 1,3 В при работе с максимальным током.

Конфигурация контактов

Номер контакта

Имя контакта

Описание

1

Регулировка / Заземление

Эти контакты регулируют выходное напряжение, если это фиксированный регулятор напряжения, он действует как земля

2

Выходное напряжение (Vout)

Регулируемое выходное напряжение, устанавливаемое регулировочным штифтом, может быть получено с этого штифта

3

Входное напряжение (Vin)

Входное напряжение, которое необходимо отрегулировать, подается на этот вывод

.

Характеристики
  • Фиксированный / регулируемый 3-контактный линейный регулятор напряжения
  • Регулятор напряжения с малым падением напряжения (LDO)
  • Тип фиксированного напряжения: 1. 5 В, 1,8 В, 2,5 В, 2,85 В, 3,3 В и 5 В
  • Диапазон переменного напряжения: от 1,25 В до 13,8 В
  • Выходной ток 1000 мА
  • Максимальное отпускаемое напряжение: 1,3 В
  • Встроенное ограничение тока и тепловая защита.
  • Рабочая температура перехода 125 ° C
  • Доступен в пакетах SOT-223, TO-252 и SO-8

Примечание: Полную техническую информацию можно найти в таблице данных в конце этой страницы.

Альтернативные регуляторы напряжения: LM317, LM7805, NTE9060

Альтернатива для AMS1117: LM1117

Где использовать AMS1117

Как и знаменитый 7805, LM317, AMS1117 также является еще одним линейным стабилизатором напряжения. Он известен своим малым форм-фактором, поскольку доступен в виде пакета DCY (компонент SMD). Существует много типов LM1117 в зависимости от корпуса и выходного напряжения. Но вся ИС рассчитана на максимальный ток 1 А. Приведенная ниже таблица поможет вам выбрать правильный номер детали для вашей ИС.

IC широко известна тем, что используется в платах Arduino для регулирования 5 В и 3,3 В. Так что, если вы ищете стабилизатор напряжения для компонентов SMD, эта микросхема может быть для вас правильным выбором.

Как использовать AMS1117

Использовать AMS1117 довольно просто.Если это фиксированный стабилизатор напряжения, просто запитайте ИС через вывод Vin, а регулируемый выход можно получить на выводе Vout. Контакт Adj / Ground в этом случае действует только как контакт заземления и заземлен. Также на выходной стороне можно добавить конденсатор для фильтрации шума. Принципиальная схема регулятора с регулируемой мощностью показана ниже

.

Для регулятора напряжения регулируемого типа нам нужны два внешних резистора, чтобы определить выходное напряжение регулятора. Эталонная принципиальная схема для регулируемого напряжения показана ниже, где резисторы R1 и R2 определяют выходное напряжение регулятора. Конденсатор CAdj ​​является дополнительным компонентом, который при необходимости может быть добавлен для улучшения подавления пульсаций. Два других конденсатора предназначены для фильтрации входного и выходного шума соответственно.

Формулы для расчета выходного напряжения регулятора AMS1117 приведены ниже. Выберите значение R1 и R2 в зависимости от выходного напряжения, необходимого для вашего проекта.Имейте в виду, что значение R1 должно быть меньше 1k. Вы можете использовать переменный резистор на R2, если хотите изменять напряжение в реальном времени.

V OUT = V REF (1 + R 2 / R 1 ) + I ADJ R2

Благодаря возможности использования в качестве стабилизатора постоянного или переменного напряжения, AMS1117 часто находит свое применение в цепи зарядки аккумуляторов, а также может быть спроектирован для обеспечения отрицательного напряжения, если это необходимо. Обратитесь к таблице данных в конце этой страницы, чтобы найти дополнительные схемы для этой ИС.

Приложения
  • Используется для регулирования положительного напряжения
  • Источник переменного тока
  • Цепи ограничения тока
  • Цепи обратной полярности
  • Обычно используется в настольных ПК, DVD и других потребительских товарах
  • Используется в цепях управления двигателем

2D – Модель LM1117 (корпус DCY)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
