Антенна для fm приемника своими руками: Антенна для fm радио – как сделать простое и эффективное устройство своими руками, инструкция как подключить

Фм антенна для музыкального центра, варианты самодельных радиоантенн

Из-за частых нареканий на качественные характеристики современных радиоприемников, которые встраивают в музыкальные центры, приходится использовать дополнительные внешние антенны и усилители.

В данном случае выручает ФМ антенна для музыкального центра, и ее вполне реально сделать самостоятельно из подручных материалов. Проблема плохого приема сигнала актуальна для отдаленных сел или в поездках.

Поэтому самостоятельно сделанная антенна для fm радио способна помочь радиоприемнику работать без сбоев.

Важно! Чем выше расположить ФМ антенну по отношению к слушателю, тем лучше будет качество приема сигнала.

FM антенны для музыкальных центров — что это такое

Радиоантенна ФМ – это устройство, предназначенное для улучшения качественных показателей приема радиовещания и трансляций.

Основная функция таких антенн — прием сигнала в тех случаях, нужная станция не может самостоятельно принять качественный радиосигнал.

Важно! Разновидности всех антенн определяют по диаграммам направленности.

Различают два вида антенн ФМ: активные и пассивные. Все виды характеризуются областью пространства, где находится максимальный показатель главного излучения принимаемого или передаваемого сигнала.

Пассивными считаются штыревые конструкции, активная антенна радио — это усовершенствованная модель, имеющая усиливающий противовес.

В отдельную категорию стоит выделить остронаправленные ФМ антенны — они распространяют радиосигнал в строго определенной области, не рассеивая его попусту, и, соответственно, экономя электричество.

Принцип действия

Радиосигнал, поступающий на ФМ антенну, усиливается, принимается или передается.

Более подробно принцип действия устройства можно объяснить следующим образом:

• Радиоволны в виде переменного электромагнитного поля поступают к антенне.
• Она выдает в ответ разнонаправленные токи, появляющиеся за счет приема радиоволн.
• Появляются совпадения частот и токов — частотность излучения передатчика с переменным полем, ток на приемнике с током на передатчике.
• Если длина волны кратна размерам антенны — на частотах приемника появляется резонанс, который и усиливает сигнал, значительно улучшая его.

На заметку! Необходимо строгое соблюдение соответствия высоты антенны и длины волны — это не только улучшает сигнал, но позволяет точно рассчитать частоту приема.

Конструкция FM антенны для приемника

Для бытового радиовещания используют ФМ антенну с частотами от 88 до 108 Мегагерц на ультракоротких трехметровых волнах.

Комнатная антенна обычно представляет из себя:

• поворотные устройства или аппаратурные антенны;
• конструкции с бегущими волнами;
• линейные устройства.

Конструктивно антенны классифицируют по диаграмме направленности — остронаправленные (узконаправленные) или круговые. Полоса пропускания радиосигнала предусматривает широкополосные или узкополосные устройства.

Стоит учесть, что конструкция приемника может влиять на качество сигнала из-за определенных трудностей настройки того или иного вида.

Как сделать ФМ антенну собственноручно

Наиболее простая комнатная антенна для музыкального центра своими руками:

• Подготавливают инструменты — медные провода, нож, плоскогубцы.
• Отрезают часть проволоки, подходящую для наматывания на основной элемент.
• Убирают изоляцию по всей длине.
• Проволоку наматывают на антенну или пластиковое основание и ловят сигнал.
• Укрепляют конструкцию в том месте, где срабатывает корректный прием.

На заметку! Данный способ подходит для домашних музыкальных центров и не гарантирует высокое качество сигнала.

Варианты самодельных конструкций

Как сделать антенну для радио своими руками? Существует достаточно много разных способов, которые доступны для самостоятельной реализации в домашних условиях. Например, часто встречаются такие варианты:

Делаю FM антенну.

• антенна из фольги;
• стержневой прибор;
• всенаправленная FM антенна из коаксиального кабеля;
• проволочная конструкция;
• трубная антенна.

Процесс изготовления самодельной антенны

На первоначальном этапе нужно выбрать необходимые инструменты, без которых сделать прибор для fm радио своими силами не получится.

Из большого количества способов можно выбрать максимально подходящий с учетом собственных сил и возможностей.

На заметку! Изготовление антенны в данном случае рассмотрено на одном из примеров создания качественных антенн, которые можно использовать для любых бытовых радиоприемников.

 Инструменты:

• Припой, канифоль, паяльник и паяльный флюс;/.
• Тонкая медная проволока.
• Диэлектрическое основание — например, листы ДСП, доски и тому подобное.
• Крепежные детали — гайки, винты, шурупы и другие.
• Подходящий коаксиальный кабель и штекер.
• Стандартный слесарный инструмент.
• Водостойкая краска или лак.

Как сделать антенну на основе готового чертежа:

• Проволоке придают необходимую форму.
• Приматывают к диэлектрическому основанию.
• Припаивают кабель.
• Оплётку подключают к одному концу устройства, центральную жилу — к другому.
• Таким же способом соединяют кабель и дипольную антенну.
• Прибор окрашивают.
• После высыхания краски антенну устанавливают на трубу, кабель — на опору.
• Другой конец кабеля соединяют со штекером и поднимают антенну максимально высоко.

Простейшая FM антенна для приемника своими руками

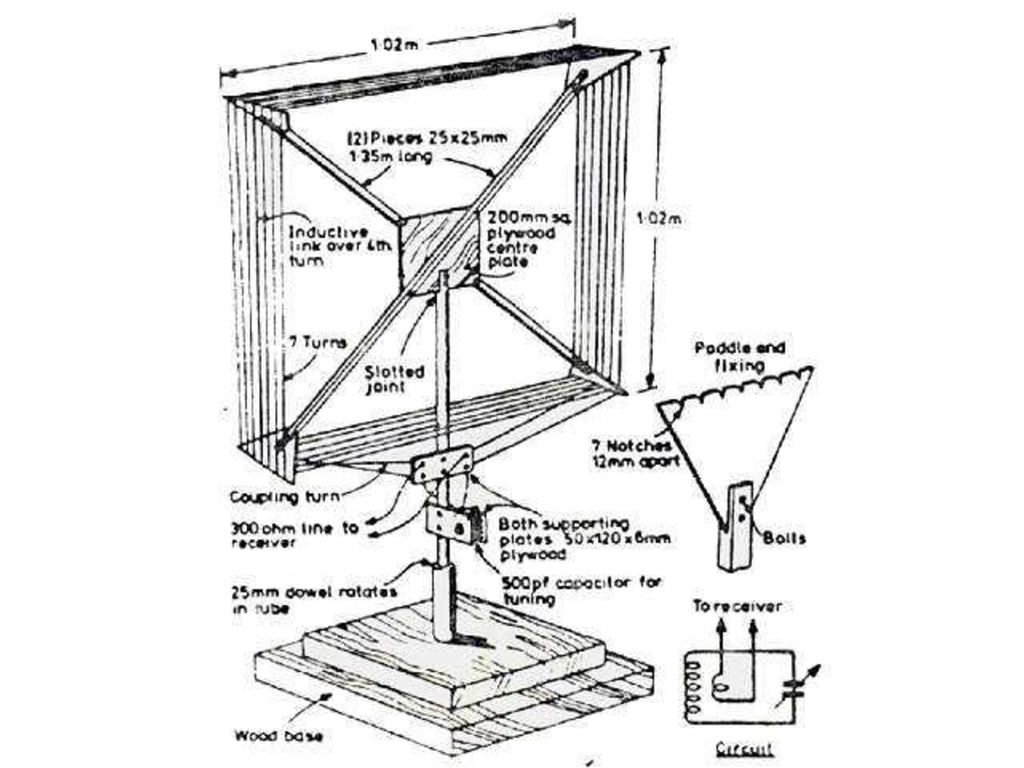

В описании изложен способ для изготовления рамочной антенны. Другие приборы отличаются по форме и материалам изготовления, но принцип работы у всех одинаковый.

Подключение антенны

Изготовленное устройство необходимо поднять максимально высоко и направить в сторону ближайшего крупного населенного пункта. Не стоит падать духом, если город слишком далеко — сигнал все равно дойдет за счёт отражения от гор, стен и так далее.

Радиоантенны FM незаменимы в быту, и они актуальны не только для профессионалов. При правильном создании прибора и его корректной настройке можно слушать радио в очень хорошем качестве, усилив сигнал на ультракоротких волнах.

Решение проблемы плохого сигнала возможно даже с помощью простейшего устройства, но если необходим действительно качественный сигнал — нужно делать более сложную конструкцию и корректно ее настраивать.





Как вам статья?

Павел

Бакалавр “210400 Радиотехника” – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Малогабаритная антенна для FM диапазона своими руками

Укороченная антенна на 88-108МГц.

При сборке радиомикрофона, передатчика или приёмника на диапазон УКВ в качестве антенны удобнее использовать не обычный кусок провода, а антенну, предложенную в этой статье.  Она меньше по размерам и эффективнее обычной.

Для изготовления антенны нам понадобится:

• коаксиальный кабель или высоковольтный провод;
• термоусадочная трубка;
• обмоточный провод типа ПЭВ-2 0,2-0,5 мм;
• штангиль-циркуль;
• линейка;
• клей для пластика;
• и желание доделать все до конца 🙂

Описание изготовления антенны

Шаг 1. Берем любой высокочастотный коаксиальный кабель, на фото РК75.

Шаг 2. Снимаем оплетку и наружнюю изоляцию. Можно использовать высоковольтные провода от высоковольтных трансформаторов, используемых в ЭЛТ-телевизорах и мониторах. Они по жестче и хорошо подходят для антенн приемников, для радиомикрофонов советую выбрать провод по мягче .

Шаг 3. Также нарежем наш коаксиальный или высоковольтный провод кусок 72мм и кусок 74мм. С точностью +/- 1мм и любой отрезок пластика диаметром 3,6мм и длинной 18 мм +/-1мм

Шаг 4. Припаиваем к кабелю кусок провода, из которого будет, потом намотана катушка из любого подходящего отрезка пластика диаметром 3,6мм и наматываем 45витков провода. В данной конструкции был использован кусок внутренней изоляции длинной 18мм. Можно пересчитать катушку под другой диаметр. Соблюдая два условия длинна катушки 18мм, а индуктивность 1.3-1.4мкГн

Шаг 5. Теперь аккуратно наматываем расчетные витки. У меня вышло 45 витков при диаметре 3,6мм.

Шаг 6 . Катушка намотана, с ее торцов видны зазоры в них мы зальем клей для укрепления конструкции, мне из клеев очень нравится «Бизон» но можно применить другие способные клеить целлофан.

Шаг 7. Одеваем термоусадочную трубку.

Трубку можно нагреть любым удобным способом лучшие результаты получаются на закрытом огне.

Я «усаживаю» строительным феном до его появления просто нагревал над газовой плитой.

Это готовый вариант антенны он гибкий и надежный! «Веселенький» цвет связан с отсутствием под рукой трубки нужного диаметра. Я сделал две антенны на вторую одену сверху черную трубку так будет менее заметной и значит более пригодной для радио жучка.

Тут вы видите антенны разных конструкций. Две антенны свежее изготовленные «веселенькая» (желтая с зеленым) и черная. Кусок провода около 35 см. Антенна заводская и телескопическая в 40 см длинной.

Не могу выразить в точных цифрах, но эффективность этой антенны выше, чем у всех лежащих антенн, кроме «заводской» — с ней она на ровне.

Выбор за Вами!

Автор: Werewolf (сайт:vrtp.ru)

Метки: [ Антенны, радиостанции ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• ПОДАВЛЕНИЕ ГАРМОНИК ПЕРЕДАТЧИКА

Методы, способствующие уменьшению паразитных излучений передатчика

Каждый передатчик, в идеальном случае, должен излучать только основную частоту — рабочую, на кото­рой производится передача!

Подробнее…

• Простое цифровое управление синтезатором радиостанций

Модернизация радиостанций «Маяк», «Эстакада» и им подобных…

Описание схемы управления

Во многих радиостанциях (Маяк, Эстакада и тп. ) синтезаторы управляются двоичным кодом. Для управления такими синтезаторами предлагаю собрать не сложную схему на «простой» логике. Переключаются каналы вверх / вниз двумя кнопками. Имеется возможность включить «автоматическое сканирование частот»,

Подробнее…

• Цифровой синтезатор своими руками

Синусоидальный сигнал можно получить обычным аналоговым способом, но существуют и цифровые способы синтезирования сигналов. При использовании цифрового синтезатора искажения не зависят от частоты сигнала, а также стабильность частоты в этом случае гораздо выше. В статье, ниже  давайте подробнее рассмотрим схему и принцип действия цифрового синтезатора.

Подробнее…

Популярность: 16 141 просм.

Как сделать FM-антенну для стереоприемника

Если вы любитель музыки, то знаете, что FM-радио — это то, что вам нужно. Благодаря кристально чистому качеству звука FM-радио является идеальным выбором для людей, которые хотят слушать свои любимые треки без каких-либо помех.

Как подключить сабвуфер к ресиверу…

Включите JavaScript

К сожалению, не все стереоресиверы совместимы с FM-антеннами, что может привести к плохому приему. Чтобы решить эту проблему, в этом сообщении в блоге вы узнаете, как сделать FM-антенну и улучшить качество приема вашего стереоресивера до 50%.

Следуя этим простым шагам по изготовлению FM-антенны для стереоприемника, вы гарантированно получите отличный прием FM-радио, где бы вы ни находились. Так что надевайте шляпу детектива и начинайте!

Содержание

Что такое FM-антенна и для чего она нужна?

Если вы хотите улучшить стереозвук или добавить дополнительный уровень защиты для вашего автомобиля, FM-антенна — отличный вариант! FM-антенны часто используются в автомобильных аудиосистемах, так как они компактны и просты в установке. Настроившись на нужную станцию, вы сможете наслаждаться любимыми песнями, не покидая своего места.

Кроме того, этот тип антенны часто используется в автомобильных аудиосистемах, так как он компактен и прост в установке. Итак, если вы хотите добавить дополнительный уровень защиты для своего стереоресивера или просто хотите улучшить его характеристики, FM-антенна — отличный вариант!



Какие материалы необходимы для изготовления FM-антенны?

Антенна Если вы меломан, скорее всего, вы всегда ищете способы улучшить качество прослушивания. Отличный способ сделать это — добавить FM-антенну к стереоприемнику. С помощью этого простого проекта «сделай сам» вы теперь можете слушать любимые радиостанции без проводов.

Все, что вам нужно, это некоторые материалы, такие как проволока, термоусадочная трубка и неиспользуемый приемник FM-сигнала. Установка проста — просто подключите провод к антенне и подключите его к приемнику.

Готово! Если вы хотите улучшить качество звука вашего стереоприемника, FM-антенна является важным элементом оборудования.



Как сделать FM-антенну для стереоприемника

Если вы хотите повысить качество FM-приема своей стереосистемы, один простой и эффективный способ — сделать антенну самостоятельно. Все, что вам нужно, это кусок коаксиального кабеля (продается в любом магазине электроники) и несколько простых инструментов. Потратив немного времени и усилий, вы сможете создать антенну, которая значительно улучшит качество звука вашей стереосистемы.

Вот пошаговое руководство по изготовлению FM-антенны для стереоприемника:

• Отрежьте коаксиальный кабель до нужной длины. Чем длиннее кабель, тем лучше будет качество приема. Однако слишком длинный кабель может создавать помехи для сигнала, поэтому поэкспериментируйте, чтобы найти правильную длину для ваших нужд.
• Снимите примерно 1 дюйм внешней изоляции кабеля, стараясь не повредить внутренний проводник.
• Скрутите внутренний проводник вокруг карандаша или другого тонкого предмета, чтобы получилась тугая спираль. Чем больше витков в катушке, тем лучше будет качество приема.
• Подсоедините конец внутреннего проводника к клеммам «FM» на стереоприемнике.
• Разместите антенну в месте, где она будет иметь хороший обзор вышек FM-передатчика. Чем выше вы сможете его разместить, тем лучше. Поэкспериментируйте с разными местами, пока не найдете то, которое обеспечивает наилучший прием.

Потратив немного времени и усилий, вы сможете создать антенну, которая значительно улучшит качество звука вашей стереосистемы. Попробуйте сегодня и наслаждайтесь улучшенным звучанием ваших любимых радиостанций.



Как подключить FM-антенну к стереоприемнику?

Стереоприемники поставляются со встроенными FM-антеннами, но если вы хотите увеличить дальность радиоприема или добавить FM-антенну к существующей стереосистеме, вам необходимо ее присоединить. Это руководство шаг за шагом научит вас, как подключить FM-антенну к стереоприемнику.

• Сначала найдите антенну подходящего размера для вашего стереоресивера.
• Затем подключите один конец радиочастотного кабеля к входному разъему на стереоресивере, а другой конец — к телевизору или другому устройству с доступной розеткой.
• Наконец, отвинтите основание антенны и поместите ее поверх стереоприемника.
• Привинтите основание обратно к антенне, чтобы зафиксировать ее на месте.

Теперь вы готовы слушать все замечательные радиостанции в вашем районе!



Как установить FM-антенну на крыше?

Антенна является важной частью радио и прослушивания радио. Если вы хотите слушать любимые радиостанции без проводов, вам понадобится антенна. Но куда ты его положишь? Что ж, ответ может вас удивить – на вашей крыше! Установка антенны на крыше — относительно простой процесс, который лучше всего выполнять профессионалу.

Перед началом работы убедитесь, что место чистое и на нем нет мусора. Затем прикрепите антенну к крыше с помощью металлических винтов или скоб.

Предполагая, что вы уже собрали необходимые инструменты и материалы для работы, установка FM-антенны на крыше на самом деле является довольно простым процессом. Вот пошаговое руководство о том, как это сделать:

• Начните с поиска подходящего места на крыше для антенны. Имейте в виду, что антенна должна быть установлена ​​как можно выше, чтобы обеспечить оптимальный прием.
• После того, как вы нашли подходящее место, используйте рулетку, чтобы определить точные размеры места, где будет установлена ​​антенна.
• Затем отметьте участок мелом или другим маркером. Это гарантирует, что вы установите антенну в правильном месте.
• Теперь пришло время приступить к установке самой антенны. Начните с прикрепления основания антенны к крыше с помощью прилагаемых винтов.
• После того, как основание будет надежно закреплено, вы можете приступить к присоединению остальной части антенны в соответствии с прилагаемыми к нему инструкциями.
• Когда все будет на месте, приступайте к подключению антенны к телевизору или радиоприемнику.

И все! Теперь вы сможете принимать кристально чистый FM-сигнал.



Как установить FM-антенну на стену?

FM-радио — отличный способ слушать любимую музыку без необходимости возиться с надоедливыми шнурами. Но если вы давно не обновляли свой приемник, скорее всего, у вас нет FM-антенны. Вот тут-то и пригодится это руководство. В этой статье мы покажем вам, как установить FM-антенну на стену и как без проблем наслаждаться отличной музыкой.

Если вы уже приобрели FM-антенну, следующим шагом будет ее установка на стене. Вот пошаговое руководство, как это сделать:

• Начните с поиска подходящего места для антенны. Важно найти место, где нет препятствий между антенной и вышками радиостанции. Идеальным местом будет возле окна или на внешней стене.
• После того, как вы нашли подходящее место, используйте рулетку, чтобы определить, насколько высоко на стене вам нужно разместить антенну. Общее эмпирическое правило заключается в том, что чем выше вы можете разместить антенну, тем лучше будет прием.
• Карандашом отметьте место на стене, где вы будете прикреплять антенну.
• Затем возьмите антенну и прикрепите ее к стене в отмеченном месте с помощью шурупов или гвоздей. Обязательно надежно закрепите антенну, чтобы со временем она не расшаталась.
• Наконец, подключите антенну к радио с помощью соответствующего кабеля.

После того, как все будет правильно подключено, вы сможете легко настроиться на любимые радиостанции!



Советы по улучшению приема FM-радио с помощью стереоресивера

Если у вас возникли проблемы с настройкой на ваши любимые FM-станции, вы можете сделать несколько вещей, чтобы исправить ситуацию. Во-вторых, если вы используете стереоресивер, убедитесь, что все настройки звука настроены по вашему вкусу — уровни, усиление басов и предустановки радио могут помочь. И, наконец, не забудьте увеличить громкость! Следуя этим советам, вы сможете получить желаемый радиоприем. Удачи!



Заключение

Прочитав этот блог, вы узнаете все, что вам нужно знать о том, как сделать FM-антенну для стереоприемника и улучшить прием вашего приемника. Следуя описанным простым шагам, вы сможете наслаждаться лучшим качеством прослушивания радио в кратчайшие сроки!

Вы также можете прочитать:

1. Как настроить двойные антенны CB? Установка двойных антенн
2. Как сделать антенну Wi-Fi для телефона Android
3. Как усилить сигнал внутренней телевизионной антенны

Дипольная FM-антенна, дипольная антенна FM-радио, лучшая дипольная антенна FM

собственный, который нуждается только в некоторых простых материалах. DIY Дипольная FM-антенна — это практичный и недорогой выбор, если вашему радио требуется временная антенна. Итак, как сделать дипольную FM-антенну своими руками? Статья расскажет.



Что такое FM-дипольная антенна?

Важно иметь краткое представление о дипольной FM-антенне, прежде чем приступать к изготовлению собственной антенны. В области радио и телекоммуникаций FM-дипольная антенна является наиболее широко используемым и самым простым типом антенн. У него есть очевидные особенности: он выглядит как слово «Т», которое составлено из двух проводников одинаковой длины и встык. Их ноги соединены тросом. Кабель может быть открытым кабелем, двойным кабелем или коаксиальным кабелем.



Следует отметить, что балун следует использовать при использовании коаксиального кабеля, поскольку коаксиальный кабель является разновидностью несимметричного кабеля, а дипольная ЧМ-антенна — разновидностью симметричной антенны. И балун может заставить их совпадать друг с другом.



Подготовленные материалы

Вам также необходимо подготовить некоторые материалы для изготовления дипольной FM-антенны. Как правило, это:



• Двойной гибкий кабель. Идеально подходит двойной сетевой кабель, но вы можете заменить его другими проводами, например проводами от старых динамиков, если их сопротивление близко к 75 Ом.
• Стяжка — используется для фиксации центра дипольной FM-антенны и предотвращения раскрытия гибкого элемента сверх необходимого.
• Шнур или шпагат — используется для закрепления концов дипольной FM-антенны в определенной точке (при необходимости).
Разъемы
• — используются для подключения FM-антенны к коаксиальному кабелю.



Эти материалы можно найти в повседневной жизни. Вы даже можете использовать найденные в куче отходов, чтобы сделать VHF Дипольная антенна FM-радио .



Расчет длины антенны

Затем необходимо рассчитать длину дипольной антенны VHF FM. Вы можете рассчитать по следующей формуле:



L=468/F : L относится к длине антенны, поэтому длину проводника нужно разделить на 2. F — рабочая частота в МГц. Когда все вышеперечисленное будет готово, можно приступать к изготовлению антенн.



4 шага по изготовлению дипольной FM-антенны своими руками

Обычную дипольную УКВ-антенну FM легко сделать, для этого нужно всего 4 простых шага. Следуйте инструкциям ниже!



• Разделите кабель. Разделите два изолированных провода кабеля.
• Зафиксируйте центральную точку. Помните длину проводника? Предположим, что это 75 сантиметров. Когда длина проводника достигает 75 см, перестает разделять провода. Затем свяжите середину бинтом в это время. А это центр дипольной FM-антенны.
• Отрегулируйте длину проводника. Затем вы можете немного отрегулировать длину проводника. Поскольку существует множество факторов, влияющих на константу в формуле длины проводника, невозможно быть точным в любое время. Если вам нужна более высокая рабочая частота, вы можете немного укоротить длину проводника.
• Закрепите антенну. Наконец, завяжите узел на конце провода, чтобы можно было закрепить антенну с помощью скрученных проводов. При установке дипольной FM-антенны держитесь подальше от металлических предметов, иначе качество приема сигнала ухудшится.



УКВ-FM-приемник можно использовать с интерфейсом 75 Ом и интерфейсом 300 Ом. Указанная выше дипольная антенна FM подходит для интерфейса 75 Ом. Если вы хотите использовать интерфейс на 300 Ом, вы можете попробовать два метода:



1. Подключите самодельную дипольную антенну на 75 Ом коаксиальным кабелем с балуном
.
2. Купите FM-кабель на 300 Ом онлайн и сделайте дипольную антенну на 300 Ом так же, как и дипольную антенну на 75 Ом.



Следует отметить, что самодельную дипольную FM-антенну рекомендуется использовать только для радиоприемника или аудиоприемника. Если вам нужна антенна для FM-радиопередатчика, купите профессиональную дипольную FM-антенну у поставщика профессионального радиооборудования, такого как FMUSER.



Часто задаваемые вопросы

Что такое балун для диполя?

Принцип работы Барона аналогичен принципу трансформатора. Балун – это электрическое устройство, которое преобразует симметричный сигнал в несимметричный или фидерную линию.



Когда следует использовать антенный балун?

Балансиры используются во многих областях для перехода между балансировкой и усилителем; Несбалансированные сценарии: одна из ключевых областей — радиочастоты, радиочастотные приложения для антенн. ВЧ-балансы используются со многими антеннами и их фидерами для преобразования симметричного питания или линии в несимметричный. кабель в симметричный кабель.



Какие существуют типы дипольных FM-антенн?

Существует четыре основных типа дипольных FM-антенн:

• Полуволновая дипольная антенна
• Многополуволновая дипольная антенна
• Складная дипольная антенна
• короткий диполь



Какой фидер является лучшей дипольной антенной FM? Какой метод кормления лучше?

Дипольная антенна представляет собой симметричную антенну, поэтому следует использовать симметричный фидер, что в теории верно.
