С помощью электронных реле можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, по забывчивости оставленный включенным. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант

Пример конструктора для самодельной сборки таймера задержки отключения.

При желании есть возможность самостоятельно собрать реле времени.

Время задающим элементом является конденсатор С1, в стандартной комплектации КИТ набора 1000 мкФ/ 16 В, время задержки составляет 10 минут. Регулировка времени осуществляется резистором R1. Питание платы 12 вольт. Управление нагрузкой осуществляется через контакты. Плату можно не делать, собрать на макете.

Для того, чтобы сделать реле времени, нам понадобятся такие детали:

Правильно собранное устройство не нуждается в настройке и готово к работе. Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2005.07.

Самоделка на базе таймера NE 555

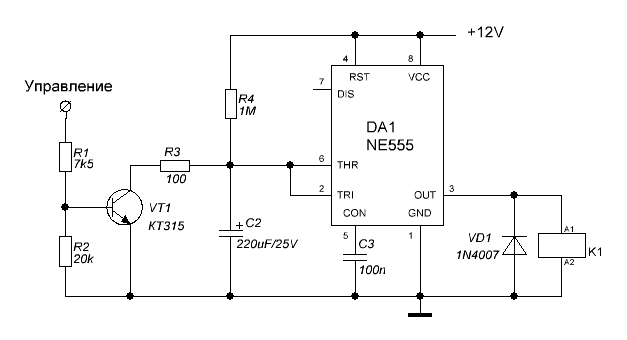

Другая схема электронного таймера для сборки своими руками, легка и доступна для повторения. Элементная база собрана на распространенной микросхеме интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

Сердцем устройства является специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение света.

Управление таймером осуществляется двумя кнопками: старт и стоп. Для начала отсчета времени необходимо нажать на кнопку старт. Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой стоп. Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, данная также требует внешнего питания, от источника постоянного тока 12 вольт.

Для того чтобы сделать запуск реле при подаче на него питания, необходимо немного изменить схему, и вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео:

Реле на одном транзисторе

Для совсем ленивых можно использовать схему реле времени на одном транзисторе, КТ 973 А, импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр. Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство начинается заряжаться емкость электролита через резистор R1 и через R3, открывая тем самым ключ транзистор VT1. Когда емкость зарядится до состояния отключения VT1 обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и использования контактов.

Элементы таймера не критичны и могут иметь незначительный разброс в номиналах. Выдержка времени может отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

Электронное реле времени своими руками из транзистора и реле

содержание видео

Рейтинг: 4.0; Голоса: 1

Показано, как сделать реле времени своими руками из транзистора и электромагнитного реле. Время работы реле задает RC-цепь, состоящая из резистора и конденсатора. Рассмотренная схема реле времени работает следующим образом. Сначала выполняется заряд конденсатора, а затем конденсатор разряжается через резистор. Ток разряда конденсатора приводит к открытию транзистора, который в свою очередь подает питание на катушку реле. Далее, после срабатывания реле, происходит замыкание или размыкание блокконтактов, а соответственно, включение или отключение нагрузки. Время работы реле определяется параметрами RC-цепи и сопротивлением pn-перехода база-эмиттер биполярного транзистора. 1. Как работает таймер 555
Дата: 2020-09-04

← Надежная схема бесперебойного питания от аккумулятора

СВОБОДНАЯ ЭНЕРГИЯ из постоянного магнита и проволоки ДА или НЕТ →

Похожие видео

Как разогнать метаболизм и не потерять при этом здравый смысл?

• Доктор Комаровский

300 лет назад ЭЛЕКТРОМОБИЛИ ПЕТРА I ездили по ЧУГУННЫМ АВТОБАНАМ

• Альтернативная история

Огромные допотопные ШТОЛЬНИ со следами ГИГАНТСКИХ машин прямо под НОСОМ

• Альтернативная история

Таинственная, загадочная, первозданная Тува Русское географическое общество

• Русское географическое общество

Всего одна фраза и девушка привяжется к тебе Она будет бояться потерять тебя

• Дмитрий Петров

НАПАДЕНИЕ АКУЛ: Как я отбивалась от акулы

• Вероника Степанова

Комментарии и отзывы: 10

Александр
Нашел бузер будем эксперементировать. Хотелось бы ещё видео по выбору текстолита, травлению и тп. Нашел видео с холодным травлением плат как бы лут технология без утюга. раствором 8ч ацетона и 3ч мед спирта. Всё обильно распыливается, накрывается текстолитом глянцевый чертёж к нам дорожками. На глянцевую бумагу ложим плёнку для ламинирования и по ней водим-перепичатываем пластиковой карточой 3мин. Потом травим, как обычно.

Moroz
задумал я сделать дистанционный запуск ДВС по телефону (+433МГц пульт) и чтоб сделать всё хорошо и со всеми видами защиты (стартера, от потери давления масла, перегрев, ошибка ДВС мигание чека) чтоб заглушить двигатель. Куча релюшек, таймеров 555, оптронов =) с задержкой и продолжительностью работы. Конечно C+R более надёжны, но на таймерах легко рассчитать время.

Wip85
Не могли бы вы делать больше схем с пояснениями что и как работает и что откуда все берется. Уровень средничок. Для начинающих много на ютубе всего мол кремний полупроводник посмотрите электроны побежали. Потом прибежали. А вот про Средничнов нету ничего. У вас кстати очень хорошо получается теорию преподносить. Все просто и доступно. Спасибо за труд

Nidvoraich
Вопрос.
По даташиту – максимальный допустимый ток BC547 – 100 мА.
А ток катушки – 450 мА.
Как Вас правильно понять?
Это просто схема для примера, поэтому сделано такое допущение, и на постоянку надо подбирать правильный транс, или я реально не понимаю про эти допуски по токам?

ПЯУ-ПЯУ-ПЯУ
Можете объяснить: если тау=RC и время разрядки примерно 5тау(исходя из предыдущ. видео, то почему при параметрах C=10-6 и R=3103, исходя из этого видео, конденсатор разряжается более 4 сек, ведь если посчитать, то получится, что должен разряжаться за 0. 5сек?

yasmaxi
При проектировании электроных устройств не рекомендуют оставлять базу тразнзистора, висящую в воздухе. Поскольку существует Iкбо (обратный ток коллектор-база, который может самопроизвольно открыть транзистор.

Руслан

Какое же єто реле времени если работает только при нажатой кнопке SB2 %) Тоесть если человек стоит кнопку держит, то оно время считает. Какой в єтом смысл? Тогда человек и выступает в роли реле, а не схема )

Андрей
Отлично! Отличное объяснение, теперь я себе сделаю плавно-затухающее освещение в машине под ноги при закрывании двери, демаю все теперь получется благодоря Вам!

Рома
Блин первый видос вообще на ютубе, где схема с нуля расжована на пальцах. Что и куда, почему. Это шедевр! А то обычно вот схема собирайте. А тут все доступно и понятно

Aleksey
Так как сделать чтоб кнопку не удерживать? , нажал импульсно и релюха замкнута 60 секунд или час или два тд, а так смысл, просто интервал времени отсчитывать?

Схема, компоненты и приложения

Бывают моменты, когда нам может понадобиться контролировать минуты задержки в некоторых электронных устройствах и схемах. В подобных сценариях задержка по времени составляет всего 5 секунд. Электронная схема задержки с постоянной выдержкой времени также удобна, когда вам нужно выключить или включить любое устройство переменного тока по истечении заданного периода времени. Например, вы можете использовать функцию задержки для автоматического выключения перезаряжаемой светодиодной лампы через час, чтобы избежать перезарядки. В этой статье мы разработаем простую схему с временной задержкой, используя микросхему таймера 555. Это еще не все, здесь вы также найдете несколько применений микросхемы таймера 555.



(цифровой переключатель включения/выключения таймера)



Что такое задержка таймера 555?



ИС с задержкой 555 — популярная, универсальная и простая схема, которую производители таймеров используют для разработки других схем. Он работает с двумя переключателями, один для отдыха, а другой для начала времени задержки. Схема временной задержки также оснащена потенциометром для регулировки временной задержки путем его вращения. Кроме того, вы можете установить постоянный интервал задержки на продолжительность 1, 3, 10 минут или любой период в диапазоне от нескольких секунд до часов. Помимо управления мощностью, простой таймер может снова создавать одиночные импульсы или длительные временные задержки.

Кроме того, постоянная временная задержка имеет стабильные восемь контактов. Здесь у вас есть несколько вариантов, вы можете использовать их как бистабильные, моностабильные или нестабильные вибраторы для создания нескольких приложений, таких как генерация импульсов, лампы и светодиодные мигалки, создание тональных сигналов и сигналов тревоги, разделение частоты, логические часы, преобразователи и источники питания и т. д. Он работает во всех приложениях в технике управления, которые нуждаются в форме контроля времени.



(555 микросхема задержки)

Источник: https://en.wikipedia.org/wiki/555_timer_IC#/media/File:555_esquema.png



Принцип работы таймера задержки 555.



Схема задержки времени рождения часто работает при напряжении 9–12 В постоянного тока. Поэтому, чтобы установить постоянный интервал задержки для получения правильных ответов, мы будем использовать электролитический конденсатор Cx. Однако, если вам нужна 0-секундная задержка, используйте 10 мкФ. Кроме того, для изменяющейся во времени задержки в 2 минуты используйте 100 мкФ и так далее. Затем переключатель подключается ко входу 2 уровня задержки времени IC 555. Обратите внимание, что нажатие кнопки запускает IC и дополнительно обеспечивает соответствующую временную задержку. Он также активирует 30-минутную задержку между полученными сигналами.

В качестве индикатора сеансов задержки используйте светодиод рядом с токоограничивающим резистором. Делая это, вы должны в конечном итоге зажигать резистор всякий раз, когда вы включаете модуль реле. Кроме того, любое электронное устройство, которое вы подключаете к реле, имеет фазовый сдвиг при его активации. Прежде всего, ваше реле должно иметь правильное напряжение срабатывания, аналогичное рабочему напряжению минут цепи задержки.



(модуль реле)



Компоненты схемы и конструкция таймера задержки 555



Если вы новичок в проектировании электронных схем, вам не о чем беспокоиться, так как задержку времени рождения легко построить.

Например, чтобы построить схему инструкции с 3-секундной задержкой, вам потребуется несколько компонентов. Они включают;



• Список компонентов



1. 555 таймер IC.
Светодиод
2. или любое устройство вывода.
3. Резистор: 1к, 10к, 68к, 220Ом.
4. Переменный резистор: 1000 кОм.
5. Кнопочный переключатель.
6. Макет.
7. Конденсатор 470 мкФ.
8. Реле: 12В.
9. Соединительные провода.
10. Потенциометр (дополнительно).
11. Блок питания (9-12В).
12. светодиод.



555 Блок-схема таймера



(светодиод для схемы задержки таймера) 9

Контакт 1 — Земля

Вывод 2.

– Триггер



Вывод триггера течет от противофазы отрицательного входа второго компаратора. В то же время два выхода компаратора дополнительно подключаются к установленному внутреннему контакту. Таким образом, когда напряжение падает, напряжение уровня задержки таймера переключается с низкого на высокое состояние.

Контакт 3 — выход



Выходной контакт может потреблять или генерировать ток более 200 мА при 5-секундной задержке выходного напряжения. Кроме того, у него нет уникальной функции на уровне задержки. Но в то же время это выходной контакт, который подключает нагрузку.



Контакт 4 — Сброс



Сбрасывает состояние третьего выходного контакта с любой скоростью. Остальной контакт напрямую подключается к MR (основной сброс) триггера. Кроме того, это также активный фазовый сдвиг или вход, когда он не работает, чтобы избежать нежелательного сброса выхода.



(Бомба с таймером задержки)



Вывод 5 – контрольный вывод Кроме того, он подключается к отрицательному входному компаратору для получения точных сеансов задержки. Когда вы подаете напряжение на контакт, ширина выходного сигнала изменяется независимо от функции задержки сети. Как правило, контакт соединяется с конденсатором, чтобы предотвратить нежелательный шум во время работы.



Контакт 6 – Порог



Это положительный вход компаратора 1. Пороговый контакт определяет, когда сбрасывать триггер в схеме временной задержки. Когда вы подаете напряжение, превышающее 2/3 В пост. тока, выходной сигнал переходит от низкого к высокому. Кроме того, он напрямую подключается к схеме синхронизации 0-секундной задержки.



Вывод 7 – разрядка



Вывод разряда идет от открытого коллектора внутреннего транзистора, который разряжает времязадающий конденсатор на землю. В основном он функционирует, чтобы давать независимые ответы на схему.



Контакт 8 — Vcc или источник питания



Контакт питания подключается к положительному напряжению между 4,5 В и 15 В.



(время задержки мигает)



Цепь таймера включения/выключения с фиксированной задержкой



Фиксированное время задержки, в течение которого цепь автоматически выключается или включается. Но вы также можете рассчитать продолжительность, используя приведенную ниже формулу.



Цепь таймера включения-выключения с регулируемой задержкой



Чтобы отрегулировать продолжительность таймера на 5-секундную задержку, 0-секундную задержку или более, замените резистор потенциометром.



Расчет периода задержки таймера



Продолжительность телеоперации в цепи задержки времени равна времени полной зарядки конденсатора от 0 В до 2/3 напряжения питания. Следовательно, значение равно;

T = 1,1 x R1 x C1, где R, C — значения используемого времязадающего резистора и конденсатора, а T — продолжительность времени в секундах.

Например, на схеме включения/выключения с фиксированной задержкой, если вы используете конденсатор 470 мкФ и резистор 33 кОм, это создает задержку времени рождения;

T = 1,1 * (33000) * (0,000470) = 15 секунд.

Для изменения постоянной выдержки времени, следовательно, подстройте номинал конденсаторов C1 и R1.



(8 контактов)



Применение Цепь задержки времени

Вот несколько практических применений схемы задержки времени;

• Фонари.
• Для автоматического включения/выключения ламп для чтения после изменяющейся во времени задержки.
• Еще одна функция заключается в том, что он защищает бытовую технику от всплесков и скачков напряжения с максимальной задержкой.
• Для отключения аккумуляторов во избежание перезарядки.
• В реле, которые работают с цепями автоматического включения/выключения, работает как таймер с 30-минутной задержкой.
• Схемы чувствительных электронных устройств также используют инструкцию с 3-секундной задержкой для получения независимых ответов от источников питания.
• Наконец, он регулирует последовательность устройств вывода, чтобы давать правильные ответы, такие как звуковые сигналы тревоги.

(8-контактная клеммная колодка)



Заключение



С помощью приведенных выше инструкций вы, конечно же, должны понимать, как работают схемы задержки таймера. Кроме того, вы найдете разность фаз между каждой цепью.

Без сомнения, построить схему времени задержки так, чтобы она имела отличное согласование со всеми восемью выводами, довольно просто. Как новичок в электронном пространстве, 555-кратная задержка – отличный проект. Важно отметить, что все компоненты микросхем обычно доступны для вашей установки.

Есть вопросы? Пожалуйста, не стесняйтесь обращаться к нам.





Как сделать схему задержки с использованием таймера 555 —

5 месяцев назад 20 февраля 2020 г. Мунназа Малик

7 518 просмотров

Что такое таймер?

Таймер — это устройство управления, которое выдает сигнал в заданное время после получения входного сигнала. Итак, в этом уроке мы собираемся создать «схему таймера с временной задержкой, используя микросхему таймера 555». Эта схема состоит из 2 переключателей, один для запуска времени задержки, а другой для сброса. Он также имеет потенциометр для регулировки временной задержки, где вы можете увеличить или уменьшить временную задержку, просто вращая потенциометр.

Основным компонентом этой схемы является микросхема таймера NE555. ИС имеет частоту колебаний в диапазоне от 670 до 680 Гц. Здесь этот таймер NE555 действует как моностабильный мультивибратор. Моностабильный мультивибратор (MMV), часто называемый одновибратором ,  , представляет собой схему генератора импульсов, в которой длительность импульса определяется RC-цепью, внешне подключенной к таймерам   555. В таком вибраторе одно состояние выхода устойчиво, а другое квазиустойчиво (неустойчиво). Для автопереключения выхода из квазистабильного состояния в стабильное, энергия запасается внешне подключенным конденсатором до опорного уровня. Время хранения определяет ширину импульса.

Купить на Amazon

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы задержки времени 20 1 Макет 1 2 Аккумулятор 9В 1 3 IC 5 905331 35 1 4 Резисторы 100k, 10k, 220 1, 1, 1 5 5 3 Светодиод2 331 1 6 Кнопка 1 7 Конденсатор 0,01 мкФ 1

555 Вывод таймера0003

Цепь временной задержки

Объяснение работы

Первоначально, когда никакая кнопка не нажата, выход ИС 555 остается НИЗКИМ, и схема остается в этом состоянии до тех пор, пока вы не нажмете кнопку и конденсатор не останется в разряженном состоянии.
