Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Это интересно: Почему не стоит покупать телевизионную антенну Бустер 5G?

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

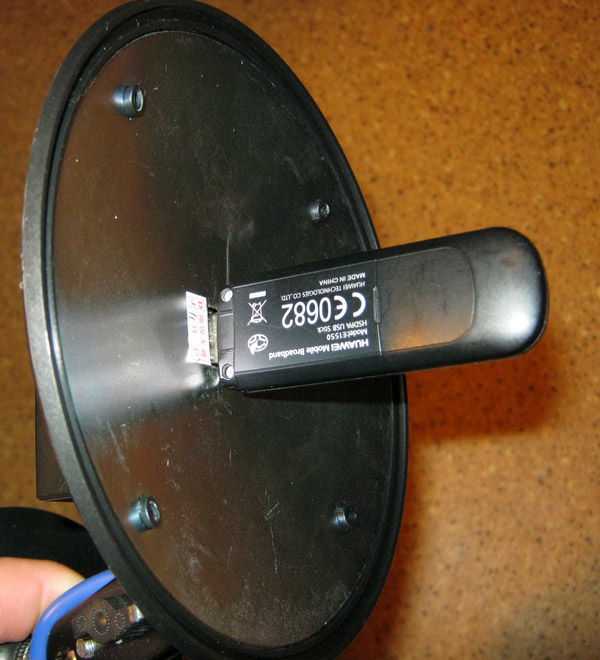

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

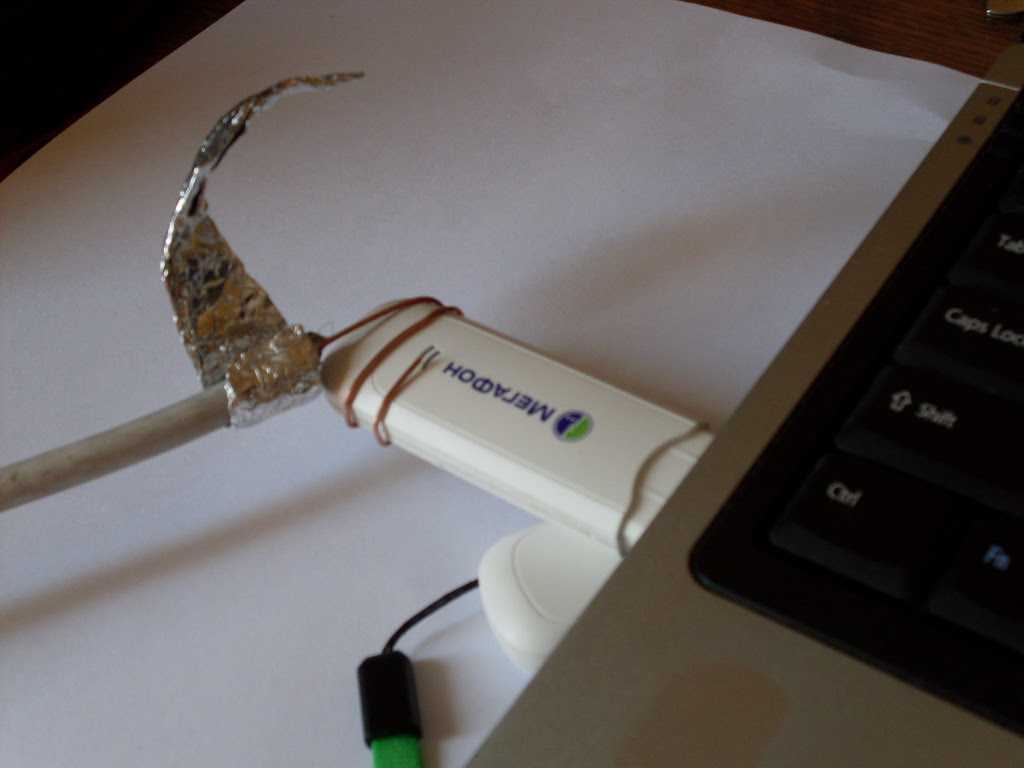

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

10 самодельных антенн Wi-Fi большой дальности, которые можно сделать дома

Хотя современные антенны Wi-Fi позволяют вам использовать самые высокие скорости в пакете вашего интернет-провайдера, они могут быть довольно дорогими. К счастью, вы всегда можете обратиться к проектам «сделай сам», чтобы улучшить сигнал соединения, не тратя слишком много денег.

Взгляните на эти 10 самодельных Wi-Fi-антенн дальнего действия, которые вы можете сделать с ограниченным бюджетом. Обратите внимание, что некоторые из них могут потребовать от вас получения лицензии от FCC (или соответствующего органа, регулирующего беспроводные устройства на вашей территории), поэтому проверьте это, прежде чем делать свою.

1. Самодельная Wi-Fi антенна

Самодельная антенна Wi-Fi избавит вас от необходимости тратить сотни долларов на новый гаджет. Есть несколько путей, которые вы можете использовать, чтобы воплотить этот хак в реальность. Этот проект идеально подходит, если у вас возникают проблемы с подключением к Wi-Fi и вы не хотите сразу вкладывать средства в новый маршрутизатор.

Самодельная Wi-Fi антенна может пригодиться, если вы часто сталкиваетесь с обрывами соединения в часы пик. Вы также можете полагаться на этот вариант как на временное решение, пока не подготовите свои финансы для розничной продажи.

2.

Антенна из жестяной банки (кантенна) — отличный проект для тех, кто хочет улучшить скорость своего домашнего Wi-Fi, но не имеет денег, чтобы купить заводской продукт в магазине. Взлом обойдется вам менее чем в 5 долларов.

Единственное, что вам понадобится для этого проекта, это несколько металлических банок и основные ручные инструменты. Помните, что этот проект улучшит скорость вашего домашнего интернета, расширив диапазон сигнала.

3. Антенна Wi-Fi дальнего действия своими руками

Знаете ли вы, что вам не нужно обращаться к своему дилеру телекоммуникационных услуг, если вы просто хотите увеличить радиус действия Wi-Fi? Правильно, все, что вам нужно сделать, это собрать несколько доступных на месте материалов, таких как металлическая банка или труба, медные провода 12-го калибра и паяльник.

После завершения настройки все, что вам останется сделать, это включить маршрутизатор Wi-Fi и попытаться захватить сигналы вдали от вашего дома. Вы можете проверить максимальное расстояние, которое антенна покрывает от маршрутизатора.

Вы можете легко построить улавливатель сигналов дома, чтобы повысить скорость интернет-соединения и обеспечить дополнительную гибкость для телефонных услуг, активируемых через Интернет, таких как VOLTE. В установке есть два важных компонента, которые должны работать вместе: антенна Wi-Fi и тарельчатая поверхность для улавливания сигналов.

После завершения проекта вам все равно придется настроить ловушку так, чтобы она эффективно улавливала сигналы. Вы можете сделать это, сделав небольшие прибавки к высоте и углу тарелки. Наилучшие настройки будут иметь самый сильный сигнал.

Связанный: Подставка под телевизор своими руками, которую можно собрать на выходных

5. Двухдиапазонный повторитель Wi-Fi

Если вы обеспокоены тем, что ваш домашний интернет не охватывает все комнаты, возможно, существует решение вашей проблемы своими руками.

В процессе настройки этого самодельного беспроводного ретранслятора вам нужно будет решить, хотите ли вы приемник дальнего действия для 5 ГГц или 2,4 ГГц. Этот выбор будет зависеть от вашего подключения и подключенных устройств.

6. Сканер Wi-Fi, сделанный с использованием ESP8266

Возможность сканировать и анализировать скорость вашего Wi-Fi имеет решающее значение, если вы планируете использовать Интернет для крупного сеанса потоковой передачи или загрузки. Например, вы хотите знать, достаточно ли скорости вашего интернета для звонков в Zoom или Skype, прежде чем начинать виртуальную встречу.

Самодельный анализатор Wi-Fi поможет вам в этом, поскольку все, что от вас требуется, это потратить несколько часов своего времени. Вы можете использовать любую плату ESP8266, которая у вас уже есть, для обнаружения сигнала в сочетании с подходящим приложением для Android для визуализации.

7. Wi-Fi дальнего действия MSP/PPM

Если у вас есть Wi-Fi MSP или PPM, вы, возможно, заметили, что радиус действия несколько меньше по сравнению с другими устройствами. К счастью, в сфере DIY есть простое решение этой проблемы. Чтобы успешно завершить этот проект Wi-Fi MSP/PPM на большие расстояния, вам придется инвестировать в модуль ESP8266.

Вам также понадобится ПК для программирования установки в Arduino IDE. Одним из ключевых преимуществ этого хака является то, что он не зависит от внешней антенны.

8. Маршрутизатор Wi-Fi сверхдальнего радиуса действия

Вам не нужно зацикливаться на маршрутизаторе, у которого нет необходимого диапазона для охвата всего вашего дома или квартиры. Настроить Wi-Fi-маршрутизатор сверхдальнего радиуса действия относительно легко, если у вас есть нужные материалы и инструменты. Вам понадобится только микроконтроллер, мощная антенна и адаптер Wi-Fi.

Этот лайфхак отлично экономит деньги, если вы не хотите тратить сотни долларов на покупку усилителя или расширителя Wi-Fi. Вы можете использовать его, чтобы превратить всю вашу домашнюю территорию в зону Wi-Fi.

Связанный: Создайте свою собственную антенну HDTV

9. От металлолома до антенны Wi-Fi 2,4 ГГц

Металлолом не попадает на свалку. С помощью этого проекта «сделай сам» вы можете превратить старый металлолом в функциональную антенну Wi-Fi 2,4 ГГц.

Конечный продукт повысит скорость вашего Wi-Fi и стабильность соединения, позволяя вам в полной мере использовать пропускную способность, которую ваш интернет-провайдер выделяет для вашей учетной записи.

10. Антенна Wi-Fi на 1 км своими руками

Большинство домашних и офисных соединений Wi-Fi имеют относительно небольшой радиус действия. В результате вы ограничены в том, что вы можете делать с сигналом за пределами небольшого радиуса вокруг маршрутизатора. Но не с этим удивительным проектом, для которого требуется только ключ Wi-Fi, ложка из сетчатой ​​проволоки и детская бутылочка.

Когда вы закончите, вы сможете наслаждаться подключением к Wi-Fi на расстоянии до одного километра. Это идеально, если вы живете в нескольких кварталах от своего офисного здания, но все же хотели бы использовать соединение из дома. Другой возможный вариант использования — сельская местность или город, где район может совместно использовать подключение к Интернету.

Увеличьте радиус действия Wi-Fi

Вот и все, 10 самодельных проектов Wi-Fi, которые вы можете сделать дешево и наслаждаться интернетом на большом расстоянии. Для большинства проектов вам потребуются только основные ручные инструменты и несколько местных материалов.

Вы уже платите надбавку своему интернет-провайдеру; имеет смысл только получить максимальную отдачу от подписки. Сейчас самое подходящее время, чтобы максимально использовать потенциал Wi-Fi.

20 самодельных антенн Wi-Fi для стабильного сетевого питания

Опубликовано: 1 марта 2021 г. · Изменено: 1 августа 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы

Вот статья, которая покажет вам, как сделать Wi-Fi своими руками Антенна. Делать антенну Wi-Fi дома — одно удовольствие, покупать ее в близлежащих магазинах не так весело, как делать ее с нуля.

Антенны Wi-Fi, по сути, улавливают сигналы от вашего местного интернет-провайдера, и, когда этот сигнал принимается, вы можете пользоваться Интернетом, поэтому вы должны научиться делать антенну Wi-Fi дома с помощью нескольких простых материалов, которые могут вам ничего не стоить. .

1. Антенна Wi-Fi своими руками

По сути, чтобы начать сборку этой удивительной антенны Wi-Fi всего за 20 минут, вам нужно собрать несколько расходных материалов, таких как консервная банка, USB-штатив, USB-расширитель, дрель и пистолет для горячего клея. После того, как все эти вышеупомянутые материалы будут готовы, осталось выполнить 5 простых шагов, чтобы построить эту Wi-Fi-антенну, которая повысит мощность вашего Wi-Fi-приемника на выдающиеся 75 процентов.

Нажмите, чтобы узнать подробнее

2. Самодельная USB-антенна Wi-Fi

Для сборки этой USB-антенны Wi-Fi вам понадобятся два важных элемента: USB-антенна Wi-Fi и фильтр. С этими двумя предметами оставшиеся расходные материалы будут проще и дешевле, это могут быть даже вещи, которые вы можете найти в своем доме, например, клейкая лента, кусачки, которые вы можете использовать, чтобы сделать отверстие в сите, и т. д.

Нажмите, чтобы получить более подробную информацию

3.

Вот уникальный метод, который вы можете использовать, чтобы сделать Wi-Fi антенну дальнего действия для вашего дома. Вам понадобится около 6 крышек от жестяных банок, дрель, металлический стержень, рулетка, ножницы и многое другое. Вы также собираетесь использовать что-то вроде небольшого штатива для антенны. Это простая сборка, легкая и быстрая.

4. Как построить антенну Wi-Fi

Посмотрите этот видеоурок, чтобы полностью понять, как сделать эту антенну Wi-Fi, чтобы увеличить радиус действия Wi-Fi при использовании высокоскоростного Wi-Fi. Во-первых, возьмите пустую банку из-под газировки и резак и вырежьте нижнюю часть, чтобы использовать ее для изготовления антенны. Затем проделайте небольшое отверстие в центре дна банки. Остальная часть процесса очень проста и увлекательна.

5. Как сделать антенну Wi-Fi

Чтобы построить эту антенну Wi-Fi, используя это руководство, вам понадобятся ножницы, изолента, пустая шариковая ручка, зажигалка, кусачки, метрическая линейка, и, наконец, большая скрепка. Вышеупомянутые элементы предназначены для первого метода, в этом руководстве есть два замечательных метода создания антенны Wi-Fi. Для второго метода вам понадобится N-гнездовой разъем для монтажа на шасси, алюминиевая банка, кабель с косичками, медный провод, паяльник и многое другое. Этот метод более дорогой и технический, чем предыдущий метод.

Нажмите, чтобы получить более подробную информацию

6. Недорогая антенна Wi-Fi своими руками

Вот материалы, необходимые для создания этой недорогой антенны Wi-Fi, которая будет максимально прочной и долговечной. Во-первых, возьмите USB-адаптер для беспроводной локальной сети, пассивный удлинительный USB-кабель, тарелку с сеткой и соберите из частей антенну Wi-Fi. Все эти материалы обойдутся вам примерно в 30 долларов.

Щелкните для получения более подробной информации

7. Wifi-Gun DIY

С помощью этого метода вы можете создать настоящую Wi-Fi-винтовку, одну из самых мощных Wi-Fi-антенн, когда-либо сделанных дома. Все, что вам нужно, это металлический медный лист. Вам нужно вырезать металлический лист нужной формы с супер точностью. Любое отклонение в схеме резки может сделать всю работу бесполезной. Создайте отверстие в центре всех семи металлических листов. Установите подставку, штангу, подключите USB-модем и выполните указанные действия.

8. Самодельный усилитель Wi-Fi

Сделать усилитель Wi-Fi для повышения мощности сигнала Wi-Fi очень просто. В первую очередь вам понадобится антенна, вы можете использовать антенну от старой звуковой системы. Снимите крышку, чтобы обнажить проводку внутри, а затем поработайте с ней, чтобы сформировать усилитель Wi-Fi.

9. Как сделать антенну Wi-Fi из жестяной банки

Этот метод может выглядеть уродливым и забавным, используя две большие жестяные банки в качестве антенны Wi-Fi, но он очень эффективен и дешев, всего за 5 долларов вы можете легко его построить. дома. Это также очень легко сделать. Процессы могут выполняться кем угодно. Вам также понадобятся другие предметы, о которых вы можете узнать Misty ore по ссылке руководства.

Щелкните для получения более подробной информации

10. Самодельная Wi-Fi антенна

Для новичка, не имеющего опыта работы с Wi-Fi, вы также можете легко построить антенну Wi-Fi, не выходя из дома. Процесс изготовления прост, быстр и легок. Есть также два простых и удивительных метода, которые можно попробовать, любой метод, который вы выберете, будет просто отличным.

Нажмите, чтобы узнать подробнее

11.

Создатель этого видеоруководства рассказал и научил, как сделать антенну Wi-Fi на хинди, поэтому вам может быть сложно, если вы его не понимаете. . Вы также можете проверить ссылку описания, чтобы узнать больше на английском языке. В этом руководстве вы будете создавать Wi-Fi-пушку, которая может ловить сигналы на расстоянии 3 км. Вам понадобятся металлические листы нескольких размеров, нарежьте их нужной формы и размера и соберите из своего Wi-Fi пистолета.

12. Сборка антенны Wi-Fi своими руками

Антенна Wi-Fi, созданная автором в этом видеоруководстве, работает на частоте 2,4 ГГц в стиле Yagi. Причина, по которой была выбрана эта конструкция, заключается в том, что она имеет постоянную длину элемента, коэффициент усиления более 5 дБ, а используемые материалы обладают сверхпрочностью.

13. Самодельная антенна Wi-Fi для автофургона стоимостью менее 25 долларов США

Если у вас есть бюджет около 25 долларов США, это видеоруководство отлично подойдет вам. Если у вас также есть дом на колесах, вы можете использовать это руководство, чтобы сделать гладкую и чистую антенну Wi-Fi для вашего дома на колесах. Во-первых, вам понадобится металлическая банка, тюбик силиконового герметика, напильник по металлу, бокорезы, пистолет для горячего клея с клеевыми стержнями и еще кое-что. Процесс приготовления прост и сладок.

14. Мобильная антенна Wi-Fi своими руками

Вам нужна антенна Wi-Fi, с которой можно передвигаться? тогда вам следует попробовать это руководство, чтобы создать простую мобильную антенну Wi-Fi. Вы превратите внешнюю USB-антенну в мобильную Wi-Fi-антенну и получите более качественный сигнал. Этот проект будет стоить вам $ 25 – $ 30. Вам потребуются два керамических магнита, коробка для проекта Radio Shack, 10-футовый разъем USB 2.0 с разъемом «папа-мама», сетевой адаптер мини-USB и многое другое.

Щелкните для получения более подробной информации

15. Антенна Wi-Fi Bi-Quad своими руками

Всем пользователям Wi-Fi нужны более мощные сигналы Wi-Fi для работы, поэтому потребность в создании мощной антенны Wifi сейчас актуальна как никогда. Вы можете собрать эту двухъядерную Wi-Fi-антенну с помощью разъема шасси N-типа, одностороннего листа печатной платы с медным покрытием, пайки, сверла, адаптера Wi-Fi и многого другого.

Нажмите, чтобы узнать подробнее

16. Самодельная антенна Pringles Can Wifi

Вам не нужно тратить так много на изготовление антенны Wifi, вы можете просто использовать вещи, которые хорошо видны вокруг вас, например Pringles может, что создатель этого руководства использовал, чтобы сделать свою антенну Wi-Fi. В дополнение к этой банке вам понадобится разъем N-типа, небольшой кусок провода кулера 12 калибра, USB-адаптер Wi-Fi со съемной антенной и многое другое.

Нажмите, чтобы узнать подробнее

17. Как собрать антенну Wi-Fi

Для этого вам понадобится медная пластина, кабели USB Wifi, провод и некоторые другие материалы. Это очень простая сборка, которую вы можете сделать менее чем за 20 минут. Используемые материалы дешевы, легко доступны и просты в установке.

18. Направленная антенна Wi-Fi своими руками

Сделайте эффективную и красивую антенну Wi-Fi с медным проводом 12 калибра и соединителями SO-239. Вам также понадобятся несколько USB-адаптеров и разъем N-типа. Станьте первым, кто сделает потрясающую направленную антенну Wi-Fi.

Нажмите, чтобы узнать подробнее

19. Наружная антенна Wi-Fi своими руками

Вот удивительная антенна Wi-Fi, которую вы можете сделать для дома, только для использования вне помещений.
