Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.
Содержание
- Варианты самоделок для приема DVB-T2
- Петля из антенного кабеля
- Из пивных банок
- «Бабочка»
- Тройной квадрат
- Антенна Харченко
- Логопериодическая
- Народный рейтинг самодельных антенн для цифрового ТВ
Варианты самоделок для приема DVB-T2
Прежде всего определимся, что конкретно мы ловим.
В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.
Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопрос
Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.
Самодельная антенна — это сложно?
Трудно!Легко!
Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.
Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :
Тип антенны | Коэффициент усиления, дБ | Макс. дальность приема без усилителя, км | Макс. дальность приема с усилителем, км | Принимаемый диапазон, МГц |
Петля из кабеля | 0–3 | 15 | 15 | 440–800 |
Из пивных банок | 3–5 | 15 | 40 | 470–622 |
Бабочка | 5–11 | 20 | 70 | Любой (по расчету) |
Тройной квадрат | 9 | 15 | 60 | Любой (по расчету) |
Антенна Харченко | 5–6 | 10 | 50 | Любой (по расчету) |
Логопериодическая | 8–12 | 30 | 100 | Любой (по расчету) |
Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:
- слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
- дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.
Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.
Петля из антенного кабеля
Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.
Если же вкратце, то она делается так:
- Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
- На одном его конце снимается изоляция с центральной жилы и экрана.
- Через 22 см обнажается центральная жила.
- Еще через 22 см снимается изоляция с экрана.
- В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
- На другой конец кабеля надевается штекер.
Преимущества:
- Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.
Недостатки:
- Годится в качестве комнатной в условиях мощного сигнала, но не более. к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).
Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.
Из пивных банок
Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.
В общих чертах процесс этот выглядит так:
- Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
- В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
- Банки подключаются по строгой схеме.
- В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр. ).
Преимущества:
- Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
- Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.
Недостатки:
- Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
- Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.
«Бабочка»
«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.
Для изготовления потребуется:
- тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
- около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
- саморезы;
- отвертка или шуруповерт;
- нож для зачистки;
- паяльник с припоем и флюс-пастой;
- линейка для разметки;
- кусачки или плоскогубцы;
- карандаш для разметки дощечки;
- штекер на 75 Ом;
- F-разъемы для подключения.
Изготовление выглядит так:
- Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
- Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
- Середина каждого проводника зачищается на 2 см.
- Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
- Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
- Все проволоки соединяются между собой по схеме подключений.
- Выходы антенны впаиваются в штекер.
- К штекеру подключается провод-переходник на 75 Ом.
- К переходнику подключается кабель.
- Антенна настраивается на прием и крепится в подходящем положении.
Преимущества:
- простота в изготовлении;
- эффективность.
Недостатки:
- сравнительно невысокий коэффициент усиления.

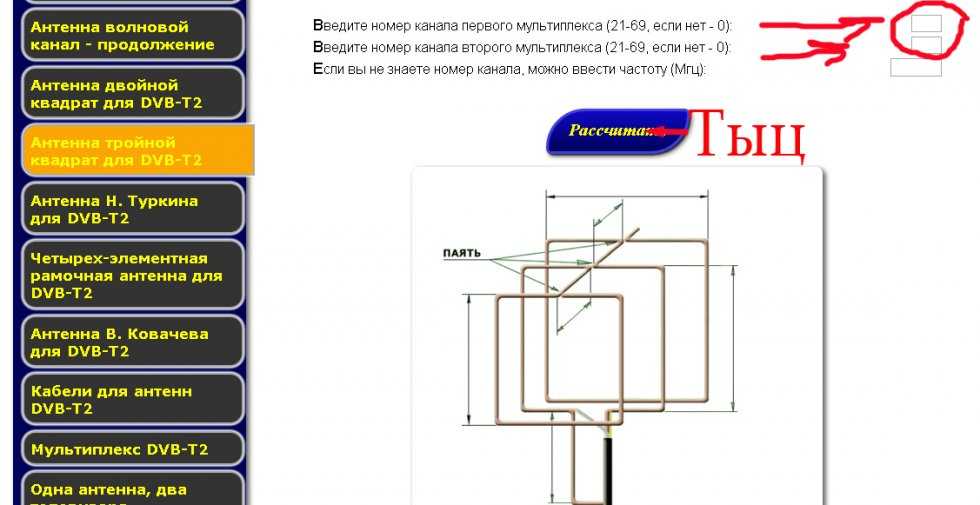

Тройной квадрат
Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:
- директора;
- вибратора – именно с него снимается принятый сигнал;
- рефлектора.
Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.
Если коротко, то собирается она из стальной или медной проволоки следующим образом:
- Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
- Стыки спаиваются между собой.
- В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.
Преимущества:
- Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
- Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
- Есть возможность , превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.
Недостатки:
- Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
- Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
- Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

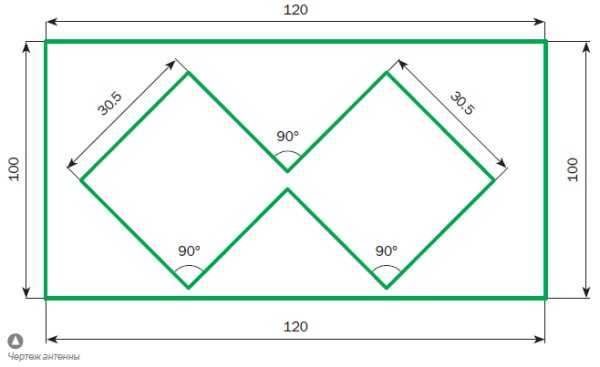

Антенна Харченко
Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.
Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.
Изготавливается она так:
- По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
- Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
- Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.
Преимущества:
- Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
- Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.
Недостатки:
- Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.

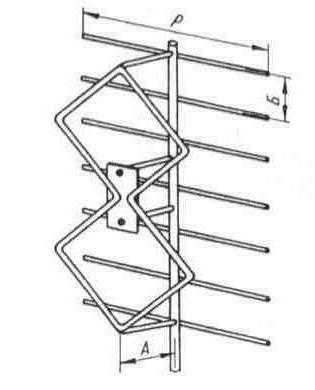

- Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.
Логопериодическая
Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.
Главная особенности конструкции:
- вибраторы переменной длинны крепятся на общей оси;
- длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
- расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.
Здесь лишь напомним ключевые моменты:
- Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
- Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
- Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
- Стержни соединяются перемычкой.
- Подключается коаксиальный кабель.
- Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.
Преимущества:
- Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
- По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
- Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.
Недостатки:
- Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
- Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.
Народный рейтинг самодельных антенн для цифрового ТВ
Самый честный рейтинг – это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:
Волновой канал
Общий балл
41
28
69
” src=”https://www.youtube.com/embed/6tgnN6MGC-Q?feature=oembed&wmode=opaque” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Предыдущая
АнтеннаРасчет и сборка антенны “тройной квадрат” для DVB-T2
Следующая
АнтеннаЭкспресс-обзор универсальной ТВ-антенны Ritmix RTА-440 AV
Антенна для цифрового ТВ своими руками: можно ли сделать и как
Содержание
- 1 Отличие цифровых антенн телевещания от аналоговых
- 1.1 Использование универсальной антенны для приёма цифрового вещания
- 2 Антенна для цифрового ТВ своими руками
- 2.1 Простые ТВ-антенны своими руками
- 2.1.1 Антенна из коаксиального кабеля
- 2.1.2 Антенна из жестяных банок
- 2.2 Сложные ТВ-антенны своими руками
- 2.2.1 Зигзагообразная антенна Харченко
- 2.2.2 Видео: изготовление антенны Харченко своими руками
- 2. 2.3 Другие конструкции антенн
- 2.1 Простые ТВ-антенны своими руками
- 3 Проверка самодельной ТВ-антенны
- 4 Отзывы о самодельных антеннах для цифрового ТВ
- 4.1 Видео: мнение об эффективности самодельной антенны
По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.
Отличие цифровых антенн телевещания от аналоговых
Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:
- устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
- более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
- высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
- доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.
При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.
С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевиденияИспользование универсальной антенны для приёма цифрового вещания
Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.
Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:
- Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
- Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
- Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.
Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:
- запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
- поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.
Антенна для цифрового ТВ своими руками
Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.
Простые ТВ-антенны своими руками
Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.
Антенна из коаксиального кабеля
Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:
- Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
- Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
- При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
- В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
- Загните зачищенную сторону на девяносто градусов.
Переходите к настройке телевизора. Запустите автоматический поиск цифровых каналов и дождитесь результата. Антенна должна улавливать сигнал и обеспечивать стабильную и гладкую картинку.
Антенна из жестяных банок
Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:
- телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
- вешалка — она поможет усилить сигнал;
- пара жестяных банок;
- паяльник — он будет необходим для сбора всей конструкции;
- изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.
Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:
- Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции. Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
- Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
- Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.
Выполните подключение антенны и установите её в место наилучшего приёма.
Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:
- Подготовьте кабель таким же образом, как и в прошлой инструкции.
- Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.
Зафиксируйте банки при помощи скотча и установите антенну снаружи дома.
Сложные ТВ-антенны своими руками
Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.
Зигзагообразная антенна Харченко
Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:
- Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
- Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.
Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.
Позади антенны вы можете установить отражательЗащитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.
С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.
Видео: изготовление антенны Харченко своими руками
Другие конструкции антенн
Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:
- антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;
антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;
Антенна типа квадрат способна уловить сигнал на небольшом расстоянииантенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.
Антенна из колец может поймать и усилить направленный сигналПроверка самодельной ТВ-антенны
Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:
- Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
- Включите телевизор и запустите поиск каналов. Откройте один из найденных.
- Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
- Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
- Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.
Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.
Отзывы о самодельных антеннах для цифрового ТВ
Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально. При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.
Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.
Промучившись с заменами антенн на крыше своего частного дома и не добившись стабильного цифрового вещания, изготовил вышеуказанную «простую самодельную антенну» из обычного коаксиального кабеля, воспользовавшись описанной методикой определения длины антенны. Для меня это было как чудо — целый день бегал к телевизору и проверял, показывает или нет. До этого изображение было где-то до 10 часов и уже после 18, вечером. И так каждый день. Уже собирался покупать какую-либо дорогущую антенну. И вот наткнулся на это чудо.
алексей дынников
http://dedclub.blogspot.com/2014/02/blog-post. html
Автору респект и уважуха. Сделал «нулевую» за 15 мин. Без подставки, тупо повесил на стену повыше приёмника DVB-T2. Стали стабильно работать ещё 10 каналов(562MHz).
Анонимный
http://dedclub.blogspot.com/2014/02/blog-post.html
Делал не надеясь на успех. Но результат поразил. У меня магазинная с усилителем хуже принимает. Спасибо!
Антон
http://dedclub.blogspot.com/2014/02/blog-post.html
Видео: мнение об эффективности самодельной антенны
Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.
- Автор: Михаил Вавилов
- Распечатать
Всем привет! Мне нравится писать для людей, о компьютерной сфере — будь то работа в различных программах или развлечение в компьютерных играх. Стараюсь писать только о вещах, с которым знаком лично. Люблю путешествовать и считаю, что только в пути можно по-настоящему познать себя.
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
Компактная сверхширокополосная антенна с высоким коэффициентом усиления для георадарного обнаружения и исследования почвы
. 2022 11 июля; 22 (14): 5183.
дои: 10. 3390/s22145183.
Тале Саиди 1 2 , Адам Р. Х. Альхавари 3 , Абдулкарем Х.М. Алмавгани 3 , Турки Алсувян 3
, Мухаммед Али Имран 4 , Каммер Аббаси 4Принадлежности
- 1 Лаборатория микроволновых антенн, устройств и систем (MADs), 413 LG Reserach Bldg., 77 Cheongam-ro, Pohang-si 37673, Gyeongsangbuk-do, Korea.
- 2 Факультет электротехники и электроники, Университет Бахчешехир, Стамбул 34353, Турция.
- 3 Факультет электротехники, Инженерный колледж, Наджранский университет, Наджран 66462, Саудовская Аравия.
- 4
- PMID: 358
- PMCID: ПМС9318867
- DOI: 10.3390/с22145183
Бесплатная статья ЧВК
Тале Саеиди и др. Датчики (Базель). .
Бесплатная статья ЧВК
. 2022 11 июля; 22 (14): 5183.
дои: 10.3390/s22145183.
Авторы
Тале Саиди 1 2 , Адам Р. Х. Альхавари 3 , Абдулкарем Х.М. Алмавгани 3 , Турки Алсувиан 3 , Мухаммед Али Имран 4 , Каммер Аббаси 4
Принадлежности
- 1 Лаборатория микроволновых антенн, устройств и систем (MADs), 413 LG Reserach Bldg., 77 Cheongam-ro, Pohang-si 37673, Gyeongsangbuk-do, Korea.
- 2
- 3 Факультет электротехники, Инженерный колледж, Наджранский университет, Наджран 66462, Саудовская Аравия.
- 4 Группа коммуникационных датчиков и изображений, Инженерная школа Джеймса Ватта, Университет Глазго, Глазго G12 8QQ, Великобритания.
- PMID: 358
- PMCID: PMC9318867
- DOI: 10.3390/с22145183
Абстрактный
Антенна сверхширокой полосы пропускания (UWB) для приложений георадара (GPR) предназначена для проверки влажности почвы и обеспечения качественных изображений металлических целей, скрытых в почве. Георадар — перспективная технология для обнаружения и идентификации заглубленных объектов, таких как мины, и исследования почвы на предмет влажности и загрязнения. Микрополосковая антенна в форме весла создается путем вырезания прямоугольного участка на одном из ее диаметральных краев, питаемого методом копланарного волновода. Антенна нагружена шлейфами, закорачивающими штифтами и структурой из метаматериала резонатора с разъемным кольцом (SRR) для увеличения коэффициента усиления антенны и расширения полосы пропускания (BW) как в нижней, так и в верхней части рабочей BW. Характеристики антенны при обследовании почвы исследуются с точки зрения диапазона рабочих частот, различных типов почвы, различных расстояний (например, 50 см) между антенными решетками и почвой, S-параметров и коэффициента усиления. После этого проверяется способность антенны находить металлическую цель в почве с учетом различных номеров антенных решеток, нескольких целей и местоположений. Антенна выполнена на тонкослойной подложке из экономичного политетрафторэтилена (ПТФЭ) размерами 50×39× 0,508 мм
Ключевые слова: КПВ; георадар; реконструкция изображения; обследование почвы; сверхширокополосный.
Заявление о конфликте интересов
Авторы заявляют об отсутствии конфликта интересов.
Цифры
Рисунок 1
Рисунок 1
Смоделированный прототип ( a , b ), изготовленный прототип предлагаемого…
Рисунок 1Смоделированный прототип ( a , b ), изготовленный прототип предлагаемой антенны ( c ) и измерительная установка антенны в воздухе ( d ).
Рисунок 2
Измерительная установка для…
Рисунок 2
Установка для измерения диаграммы направленности антенны (антенна…
фигура 2Установка для измерения диаграммы направленности антенны (антенна закреплена на стержне, покрытом пеной (розовая конструкция на рис.
2), не касаясь стержня). Рисунок 3
Имитация патча и CPW…
Рисунок 3
Смоделированная заплата и прототип эволюции наземной конструкции CPW ( a )…
Рисунок 3Симулированная заплата и прототип эволюции наземной конструкции CPW ( a ) обычная заплата, ( b ) уменьшенный участок с обеих сторон и правой половины заплаты, ( c ) диагональный разрез левой половины заплаты, ( d ) диагональный разрез правой половины заплаты и ( e ) вид в перспективе традиционной антенны, показывающей емкости связи и поверхностную волну.
Рисунок 4
Результаты моделирования коэффициента отражения в терминах…
Рисунок 4
Результаты имитации коэффициента отражения в зависимости от размеров линии передачи ( a ) L…
Рисунок 4Результаты смоделированного коэффициента отражения с точки зрения размеров линии передачи ( a ) L f и ( b ) W f .
Рисунок 5
Результаты моделирования коэффициента отражения в терминах…
Рисунок 5
Результаты моделирования коэффициента отражения относительно ширины земли ( a ) W g1…
Рисунок 5Результаты имитации коэффициента отражения относительно ширины земли ( a ) W g1 и ( б ) Ш г2 .
Рисунок 6
Результат моделирования коэффициента отражения для каждого…
Рисунок 6
Результат моделирования коэффициента отражения для каждого этапа проекта.
Рисунок 6Результат имитации коэффициента отражения для каждого этапа проекта.
Рисунок 7
Моделирование поверхностного тока на…
Рисунок 7
Моделирование распределения поверхностного тока на разных частотах ( a ) антенна без…
Рисунок 7Моделирование распределения поверхностного тока на разных частотах ( a ) антенна без нагрузок, ( b ) после нагружения кубами со скошенными углами, ( c ) после добавления шпилек и штифтов и ( d ) после добавления конструкции МТМ.
Рисунок 8
Результаты моделирования метаматериала…
Рисунок 8
Результаты моделирования структуры метаматериала ( a ) извлеченная диэлектрическая проницаемость (e r…
Рисунок 8Смоделированные результаты извлечения диэлектрической проницаемости (e r (Ф/м)) и проницаемости (ur (Гн/м)) структуры из метаматериала ( a ) и ( b ) S 11 : коэффициент отражения, S 21 : коэффициент передачи.
Рисунок 9
Настройка измерения: ( a…
Рисунок 9
Измерительная установка: ( a – c ) контейнер испытательного стенда изготовлен…
Рисунок 9Измерительная установка: ( a – c ) контейнер испытательного стенда из пенопласта и ( d – f ) антенные решетки, расположенные на контейнере и коаксиальном кабеле.
Рисунок 10
Смоделированный и измеренный коэффициент отражения…
Рисунок 10
Результаты смоделированного и измеренного коэффициента отражения для различных типов почвы.
Рисунок 10Результаты смоделированного и измеренного коэффициента отражения для различных типов почвы.
Рисунок 11
Смоделированные и измеренные электрические и…
Рисунок 11
Смоделированные и измеренные электрические и магнитные поля предлагаемой антенны на (…
Рисунок 11Смоделированные и измеренные электрические и магнитные поля предлагаемой антенны на ( a ) 0,9 ГГц, ( b ) 1,8 ГГц, ( c ) 1,9 ГГц и ( d ) 9,2 ГГц (Es и Hs — результаты моделирования, а Em и Hm — результаты измерений).
Рисунок 12
Симулированные S-параметры приводят к…
Рисунок 12
Симулированные S-параметры приводят к тому, что антенна находится на другом расстоянии от…
Рисунок 12Симулированные S-параметры приводят к тому, что антенна находится на другом расстоянии от почвы.
Рисунок 13
Настройка моделирования для ( a…
Рисунок 13
Установка моделирования для ( a ) различных слоев почвы, ( б )…
Рисунок 13Установка моделирования для ( a ) разных слоев почвы, ( b ) разных типов почвы с четырьмя антенными решетками и ( c ) разных расстояний между антеннами и почвой, ( d ) пространство между массивами и почвой.
Рисунок 14
Смоделированный результат отражения…
Рисунок 14
Результат моделирования результатов коэффициентов отражения и передачи предлагаемой антенны…
Рисунок 14Результат моделирования результатов коэффициентов отражения и передачи предлагаемой антенны в различных грунтах.
Рисунок 15
Имитированные принятые сигналы при…
Рисунок 15
Имитация принимаемых сигналов при прохождении через разные типы грунта.
Рисунок 15Смоделированные полученные сигналы при прохождении через разные типы грунта.
Рисунок 16
Результаты имитации S-параметров (отражение…
Рисунок 16
Результаты имитации S-параметров (коэффициенты отражения: S 11 , S 22 ; передача…
Рисунок 16Результаты моделирования S-параметров (коэффициенты отражения: S 11 , S 22 ; коэффициенты передачи: S 21 , S 12 ), когда существуют два слоя влажной и сухой почвы.
Рисунок 17
Результаты имитации S-параметров для…
Рисунок 17
Результаты смоделированных S-параметров для различного содержания влаги.
Рисунок 17Результаты имитации S-параметров для различного содержания влаги.
Рисунок 18
Смоделированный коэффициент передачи (S…
Рисунок 18
Смоделированный коэффициент передачи (S 21 –S 41 ) результаты и полученные сигналы…
Рисунок 18Смоделированный коэффициент передачи (S 21 –S 41 ) результаты и полученные сигналы (O 21 –O 41 ) при наличии трех целей.
Рисунок 19
Смоделированный коэффициент передачи (S…
Рисунок 19
Смоделированный коэффициент передачи (S 21 –S 41 ) результаты и полученные сигналы…
Рисунок 19Симулированный коэффициент передачи (S 21 –S 41 ) приводит к получению сигналов (O 21 –O 41 ), когда цель не существует.
Рисунок 20
Смоделированный коэффициент передачи (S…
Рисунок 20
Результаты смоделированного коэффициента передачи (S 21 –S 41 ) и полученные сигналы…
Рисунок 20Симулированный коэффициент передачи (S 21 –S 41 ) приводит к получению сигналов (O 21 –O 41 ), когда существует нецентральная цель.
Рисунок 21
Смоделированный коэффициент передачи (S…
Рисунок 21
Смоделированный коэффициент передачи (S 21 –S 41 ) результаты и полученные сигналы…
Рисунок 21Смоделированный коэффициент передачи (S 21 –S 41 ) приводит к получению сигналов (O 21 –O 41 ), когда существует центральная цель.
Рисунок 22
Надежный алгоритм обращения времени [45].
Рисунок 22
Надежный алгоритм обращения времени [45].
Рисунок 22Надежный алгоритм обращения времени [45].
Рисунок 23
Реконструкция изображения…
Рисунок 23
Восстановленное изображение цели при наличии трех целей с использованием смоделированного полученного…
Рисунок 23Восстановленное изображение цели при наличии трех целей с использованием смоделированных принятых сигналов ( a ) является восстановленным изображением и ( b ) — это настройка симуляции.
Рисунок 24
Реконструкция изображения…
Рисунок 24
Восстановленное изображение мишени при наличии мишени, расположенной не по центру, с использованием имитации…
Рисунок 24Восстановленное изображение цели при наличии цели вне центра с использованием смоделированных принятых сигналов ( a ) — реконструированное изображение, а ( b ) — настройка моделирования.
Рисунок 25
Реконструкция изображения…
Рисунок 25
Восстановленное изображение центральной цели с использованием смоделированных принятых сигналов ( a…
Рисунок 25Восстановленное изображение центральной цели с использованием смоделированных принятых сигналов ( a ) является восстановленным изображением, а ( b ) является установкой моделирования.
Рисунок 26
Изображение реконструкции (…
Рисунок 26
Восстановленное изображение ( a ) центральной мишени, ( б ) три…
Рисунок 26Восстановленное изображение ( a ) центральной цели, ( b ) трех целей и ( c ) цели вне центра с использованием измеренных сигналов.
См. это изображение и информацию об авторских правах в PMC
Похожие статьи
Расширение полосы пропускания и усиления антенны CPW с использованием частотно-избирательной поверхности для приложений UWB.
Хуссейн М., Суфьян М.А., Альзаиди М.С., Накви С.И., Хуссейн Н., Элькамчучи Д.Х., Шри МИД, Фатх С.Я. Хуссейн М. и др. Микромашины (Базель). 2023 28 февраля; 14 (3): 591. дои: 10.3390/ми14030591. Микромашины (Базель). 2023. PMID: 36984997 Бесплатная статья ЧВК.
Четырехпортовая MIMO-антенна с перекрестной поляризацией для связи UWB.
Джабире А.Х., Сани С., Самину С., Адаму М.Дж., Хусейн М.И. Джабире А.Х. и соавт. Гелион. 2022 дек 29;9(1):e12710. doi: 10.1016/j.heliyon.2022.e12710. Электронная коллекция 2023 янв. Гелион. 2022. PMID: 36685360 Бесплатная статья ЧВК.
Конформная частотно-реконфигурируемая антенна с многополосными и широкополосными характеристиками.
Хуссейн Н., Гаффар А., Накви С.И., Ифтихар А., Анагносту Д.Е., Тран Х.Х. Хуссейн Н. и др. Датчики (Базель). 2022 29 марта; 22 (7): 2601. дои: 10.3390/s22072601. Датчики (Базель). 2022. PMID: 35408216 Бесплатная статья ЧВК.
Проектирование и оптимизация двухдиапазонной прямоугольной микрополосковой патч-антенны с пи-щелями с использованием методологии отклика поверхности для приложений 5G.
Аялю Л.Г., Асмаре FM. Аялью Л.Г. и соавт. Гелион. 2022 29 ноября; 8 (12): e12030. doi: 10.1016/j.heliyon.2022.e12030. электронная коллекция 2022 дек. Гелион. 2022. PMID: 36471855 Бесплатная статья ЧВК.
Компактная двухполяризованная антенна Вивальди с высоким коэффициентом усиления и высокой степенью чистоты поляризации для георадарных приложений.
Sun HH, Lee YH, Luo W, Yucel AC, Ow LF, Yusof MLM. Сан Х.Х. и др. Датчики (Базель). 2021 12 января; 21 (2): 503. дои: 10.3390/s21020503. Датчики (Базель). 2021. PMID: 33445661 Бесплатная статья ЧВК.
Посмотреть все похожие статьи
Цитируется
Оценка пустотных дефектов за облицовкой туннеля с помощью прямого моделирования георадара.
Ву С, Бао С, Шен Дж, Чен С, Цуй Х. Ву С и др. Датчики (Базель). 2022 11 декабря; 22 (24): 9702. дои: 10.3390/s22249702. Датчики (Базель). 2022. PMID: 36560069 Бесплатная статья ЧВК.
Рекомендации
- Zeng Y., Guo C., Lin X., Yang X. Конструкция антенны Вивальди в миллиметровом диапазоне волн со сверхширокой полосой пропускания и высоким коэффициентом усиления; Материалы серии семинаров IEEE MTT-S по передовым материалам и процессам для радиочастотных и терагерцовых приложений; Чэнду, Китай. 20–22 июля 2016 г.; стр. 1–3.
- Эльшейх Д.Н., Эльсадек Х., Абдалла Э.А. Микроволновые системы и приложения. ИнТех; Мюнхен, Германия: 2017. Неинвазивное электромагнитное биологическое микроволновое тестирование.
- Эльшейх Д. М.Н., Эльтреси Н., Фаттах Э.А.А. Ультраширокополосная антенна Vivaldi с высоким коэффициентом усиления для беспроводной связи. прог. Электромагн. Рез. лат. 2017;69:105–111. дои: 10.2528/PIERL17060507. – DOI
- Эльшейх Д., доктор философии. Тезис. Университет Айн-Шамс, инженерный факультет, кафедра электротехники и связи; Каир, Египет: 2015. Структура электромагнитной запрещенной зоны (EBG) для микрополосковых антенных систем (анализ и проектирование)
- Лю Х., Сато М. Измерение толщины дорожного покрытия и диэлектрической проницаемости на месте с помощью георадара с использованием антенной решетки. НК E Междунар. 2014;64:65–71. doi: 10.1016/j.ndteint.2014.03.001. – DOI
Грантовая поддержка
- ADC1654/Наджранский университет
Проектирование и производство антенн — радиочастота HB
Клиенты могут столкнуться со сценариями, в которых может быть выгодно иметь собственную антенну, разработанную для удовлетворения требований приложения, а не использовать существующий продукт. Это может быть связано с тем, что существующие антенны имеют худшие характеристики в определенной области (например, усиление, достигаемое на определенной рабочей частоте, низкая эффективность, высокий КСВ и т. д.), или что затраты, связанные с развертыванием альтернативной антенны, снижают возможность развертывания на определенной частоте. крупный масштаб.
В соответствии с всеобъемлющей Системой управления качеством наша компания использует свои огромные научно-исследовательские активы для разработки антенн. Передовые технологии производства, инновационные испытания и исключительный контроль над затратами — все это способствует созданию антенн, отвечающих требованиям проекта.
Индивидуальный дизайн антенны
Наша команда из Гуанчжоу разрабатывает антенны, охватывающие частоты от 225 МГц до 80 ГГц, в том числе:
- 3G / 4G / 5G клиентское CPE / UE антенна0028
- Антенны 2×2 MIMO с двойной поляризацией
- Мультиполяризованные антенны 4×4 MIMO
- Интеллектуальные антенные системы Massive MIMO
- Проектирование антенны IoT / M2M и оптимизация оборудования
- Радиовещательная антенна УВЧ диапазона ниже 600 МГц
- Антенна PTP/PMP диапазона UNII/Sub-6 ГГц
- Антенна микроволнового диапазона от 6 до 80 ГГц
Сценарии, требующие индивидуальной конструкции антенны, включают в себя; когда необходима пиковая производительность, например, обеспечение оптимальной эффективности антенн сотового вещания, высокопроизводительных микроволновых транспортных сетей и военной связи, а также проектов, требующих больших объемов, таких как приложения IoT / M2M и CPE. Разработка антенны требует времени, и процесс разработки может быть сложным, однако преимущества, которые получают наши клиенты, огромны.
Физическое производство наших внутренних конструкций осуществляется ведущими производителями и предлагается нашим клиентам в качестве OEM-продуктов. Кроме того, наши прочные отношения с крупнейшими мировыми производителями радиочастот позволяют нам производить ODM любую поставляемую конструкцию.
Целевая производительность
Характеристики антенны всегда являются компромиссом между многочисленными взаимодействующими элементами, каждый из которых вносит свой вклад в конечные возможности конечного проекта. Не принимая во внимание какой-либо конкретный тип антенны, некоторые из очевидных примеров включают: усиление по сравнению с шириной луча, КСВ по сравнению с рабочей полосой пропускания и стоимость по сравнению с качеством. Естественно, готовые продукты не оптимизированы для конкретных обстоятельств какого-либо одного оператора, и в случае крупного проекта, критически важных приложений или значительного/длительного периода эксплуатации становится все более важным иметь индивидуальное антенное решение, специально разработанное для обеспечения что он соответствует назначению.
Снижение капитальных затрат
Как правило, разработка индивидуальной антенны для крупного проекта приводит к огромной финансовой экономии по сравнению с менее оптимизированными готовыми альтернативами, это особенно верно в отношении капитальных затрат. Неоптимизированные полочные продукты предназначены для выполнения различных ролей и, таким образом, могут быть недостаточно или чрезмерно спроектированы для целей клиента. Наличие продукта, который точно соответствует требованиям приложения, обеспечивает больший контроль над производственными затратами и снижает любые потери или ненужные характеристики производительности.
Мы используем наши исключительные отношения с ведущими мировыми производителями антенн, чтобы поставлять нашим клиентам антенны, которые обеспечивают высочайшую производительность при сохранении экономической эффективности. Модели антенн, предлагаемые в соответствии с этим соглашением, представляют собой существующие продукты, которые были разработаны нашей командой и не являются предметом эксклюзивного соглашения или антенны, разработанной по индивидуальному заказу, которая была заказана клиентом для его конкретного приложения.
Производство антенн осуществляется в соответствии с нашей Системой управления качеством и использует сложное оборудование для обеспечения постоянного соблюдения высоких стандартов. Некоторое оборудование, используемое на производственных линиях для поддержания высоких стандартов качества, включает:
- Электронное автоматизированное проектирование (Keysight EEsof EDA)
- Автоматизация электронного проектирования (EDA)
- Автоматизированный оптический контроль (AOI)
- Автоматизированный рентгеновский контроль (AXI)
- Внутрисхемное тестирование (ICT)
Все производимые продукты соответствуют Директиве об ограничении использования опасных веществ (RoHS), которая ограничивает количество опасных материалов, используемых при производстве электронного оборудования. Это защищает людей, окружающую среду и обеспечивает соблюдение европейских ограничений на импорт.
Расширение возможностей для клиентов
Производство антенн на базе OEM позволяет нашим клиентам контролировать различные аспекты конечного продукта. Одним из примеров является эстетика, которая становится очень важной в случае антенн CPE, клиенты часто считают предпочтительным, чтобы их продукты маркировались определенным образом, что понятно, учитывая, что это продукт, который часто устанавливается на видных местах. Обтекатели антенн могут быть отлиты из тактильно приятных материалов и иметь привлекательные форм-факторы, соответствующие кронштейны/подставки могут быть настроены по индивидуальному заказу, а также отображаться фирменный знак клиента. С инженерной точки зрения другие адаптируемые аспекты включают в себя интеграцию различных разъемов или кабельных наконечников, повышение экологической устойчивости, упаковку и т. д.
Долгосрочные профессиональные отношения
Наша компания вложила значительные средства в построение профессиональных отношений с нашими партнерами-производителями, и фирма стремится поддерживать и развивать эти отношения. Есть несколько ключевых преимуществ, достигнутых благодаря нашим долгосрочным рабочим отношениям, и эти преимущества предоставляются нашим клиентам.
