Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д в Ульяновске (Оптопары, оптроны)
- Россия
- Ульяновск
- Оптопары
- Оптопары, оптроны Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д в Ульяновске
Цена: Цену уточняйте
за 1 ед.
Компания Завод Искра НПП, АО (Ульяновск) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара

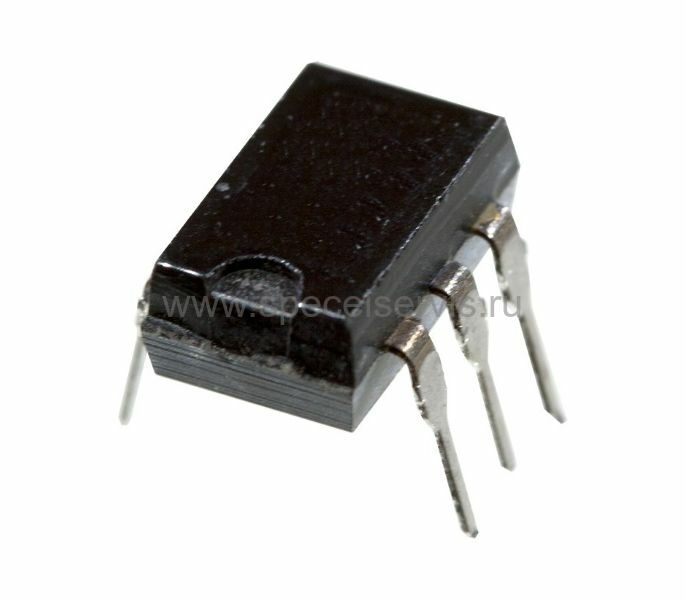

Оптопары транзисторные АОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д в металлостеклянном корпусе, состоящие из кремниевых планарныхо n-p-nсоставных транзисторных приемников и меза-эпитаксиальных излучающих диод на основе GaAlAs, предназначеные для коммутации цепей постоянного тока с гальванической развязкой между входом и выходом.
Оптопары транзисторные АОТ110А, АОТ110Б, АОТ110В, АОТ110Гсоответствуют техническим условиям аАО.
Масса оптопары ≤ 1,5 г.
Товары, похожие на Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д
Вы можете приобрести товар Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д в компании Завод Искра НПП, АО через наш сайт. На данный момент товар находится в статусе “в наличии”.
Компания Завод Искра НПП, АО является зарегистрированным поставщиком на сайте BizOrg.su.
Служебная информация:
На нашей площадке для удобства, каждой компании присвоен уникальный ID. Завод Искра НПП, АО имеет ID 232371. Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д имеет ID на сайте – 2254235. Если у вас возникли сложности при работе с компанией Завод Искра НПП, АО – сообщите идентификаторы компании и товара/услуги в нашу службу технической поддержки.
Дата создания модели – 12/06/2021, дата последнего изменения – 12/06/2021. За все время товар был просмотрен 518 раз.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Завод Искра НПП, АО цена товара «Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Завод Искра НПП, АО по указанным телефону или адресу электронной почты.
Телефоны:
+7 8422468048
Купить оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110Д в Ульяновске:
просп. Нариманова, д. 75
Оптопары транзисторные общего назначения. Оптопары транзисторныеАОТ110А, АОТ110Б, АОТ110В, АОТ110Г, АОТ110ДОптрони в Києві від компанії “ПП Правдивий”.
Оптрон – оптоелектронний прилад, головними функціональними частинами якого є джерело світла, фотоприймач, гальванічно не пов’язані один з одним, але розташовані в межах загального герметичного корпусу. Принцип дії оптронів базується на тому, що подається на нього електричний сигнал викликає світіння на передавальній стороні, і вже у формі світла сигнал приймається фотоприймачем, ініціюючи електричний сигнал на приймальній стороні.
за порядкомза зростанням ціниза зниженням ціниза новизною
16243248
Купити
Купити
-
+380 (66) 919-60-49
+380 (93) 919-60-49
eyJwcm9kdWN0SWQiOjE3NTQ0OTAxMjcsImNhdGVnb3J5SWQiOjQwMDEwMywiY29tcGFueUlkIjo0NjA5OSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2ODI3Mjc5NjUuMjI2OTI1NCwicGFnZUlkIjoiYTE3MGNkNmMtYTA0Ny00ZDI0LTkwNzQtMTg4MDQ4NGNiNGJjIiwicG93IjoidjIifQ.M6QCatT8NZTLrmtS5TuYDTvCy0qK8JQjsDKvNn2dF3U” data-advtracking-product-id=”1754490127″ data-tg-chain=”{"view_type": "preview"}”> Купити
eyJwcm9kdWN0SWQiOjE0ODk2MjE1OTYsImNhdGVnb3J5SWQiOjQwMDEwMywiY29tcGFueUlkIjo0NjA5OSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2ODI3Mjc5NjUuMjI4NTM2NCwicGFnZUlkIjoiN2I2OTRkMGYtZWFjOS00ZjE5LWE5ZTQtZTMxNzY4ZDhlMGFhIiwicG93IjoidjIifQ.zeEhRwYeak2Z_7FGdAu9mVvTEG1Gw8Z42CcRcrzJ-sc” data-advtracking-product-id=”1489621596″ data-tg-chain=”{"view_type": "preview"}”>+380 (67) 919-60-49
0669196049
Импульсный источник питания
Язык:
Эксперт в области источников питания и силовой электроники.
Разработка и производство различных радиоэлектронных устройств.
На этой странице представлены некоторые мои разработки. Вас также может заинтересовать сотрудничество со мной.
Источник питания представляет собой одноимпульсный обратноходовой преобразователь напряжения с самовозбуждением. Отличительная черта этого устройства – отсутствие специализированных микросхем, простота и дешевизна изготовления.
Технические характеристики:
Максимальная выходная мощность, Вт
20
Выходное напряжение, В
5
Максимальный ток нагрузки, А
4
Диапазон входного напряжения, Вт
187…242
Частота входного напряжения, Гц
50
Нестабильность выходного напряжения, не более, %
2
Амплитуда пульсаций, %
1
Диапазон рабочих температур, °С
-40…+70
Размер, мм
80х65х20
Масса с радиатором, г
120
Схема представлена на рис.
1. Источник питания содержит сетевой выпрямитель VD1-VD4, фильтр подавления помех L1C1-NW, преобразователь с коммутирующим транзистором VT1 и импульсным трансформатором T1, выходной выпрямитель VD8 с фильтром C9C10L2 и зоной стабилизации, выполненной на стабилизатор DA1 и оптопары U1.
Рис.1. принципиальная схема устройства
Устройство работает следующим образом. После включения источника питания включается коммутирующий транзистор VT1 и начинает протекать ток по первичной обмотке импульсного трансформатора Т1. В обмотке трансформатора обратной связи II наводится ЭДС, являющаяся цепью положительной обратной связи – резистором R9., диод VD5, конденсатор С5 поступает на затвор полевого транзистора VT1. В результате развивается лавинный процесс, приводящий к полному открытию переключающего транзистора. Он начинается с накопления энергии в трансформаторе Т1. В обмотке обратной связи трансформатора II индуцируется ЭДС, которая поступает на затвор полевого транзистора VT1 по цепи положительной обратной связи – резистор R9, диод VD5, конденсатор С5..jpg)
Когда выходное напряжение по какой-либо причине превышает номинальное значение, стабилизатор DA1 открывается, и ток начинает протекать через него и последовательно включается излучающий диод оптопары U1.2. Эмиссия диода приводит к более раннему отпиранию транзистора оптопары, а открытое состояние коммутирующего транзистора уменьшается, энергия, запасаемая в трансформаторе, меньше и, следовательно, снижается выходное напряжение.
П>
При уменьшении выходного напряжения ток в излучающем диоде оптрона уменьшается, и транзистор оптрона закрывается. В результате увеличивается время открытого состояния переключающего транзистора, больше запасается энергии в трансформаторе и восстанавливается выходное напряжение.
Резистор R3 необходим для уменьшения влияния темнового тока транзистора оптопары и повышения термостабильности всего устройства. Конденсатор С7 повышает стабильность источника питания. Цепь C6R8 форсирует процессы переключения на транзисторе VT1 и повышает КПД устройства. П>
По этой схеме изготовлены десятки блоков питания с выходной мощностью 15…25 Вт. р>
Вместо переключающего транзистора VT1 могут быть использованы как полевые, так и биполярные транзисторы, например серий 2Т828, 2Т839, КТ872, КП707, БУЗ90 и др. Транзисторную оптопару 4Н35 можно заменить на любую из серий АОТ110, АОТ126, АОТ128, а стабилизатор КР142ЕН19А – ТЛ431. Однако наилучшие результаты были получены с импортными деталями (BUZ90, 4N35, TL431).
П>
Все резисторы в блоке питания для поверхностного монтажа, типоразмер 1206, мощность 0,25 Вт, конденсаторы С1-С3, С8 – керамические на напряжение 2кВ, С5-С7 – для поверхностного монтажа, типоразмер 0805, остальные те – любой оксид. П>
Трансформатор Т1 намотан на двух сложенных вместе кольцевых магнитопроводах К19х11х6,7 из пермаллоя МП 140. Первичная обмотка содержит 180 витков провода ПЭВ-2 0,35, обмотка II – 8 витков провода ПЭВ-2 0,2, обмотка III при выходном напряжении 5В – 7 витков пяти жил ПЭВ-2 0,56 . Порядок намотки соответствует их нумерации, причем витки каждой катушки должны быть равномерно распределены по периметру магнитопровода. П>
Катушки индуктивности L1 и L2 выполнены на кольцевом магнитопроводе К15х7х6,7 из пермаллоя МП 140. Первая содержит две катушки по 30 витков, намотанных проводом ПЭВ-2 0,2 на разные половины магнитопровода, вторая катушка намотана проводом ПЭВ-2 0,8 в один слой по всей длине магнитопровода сколько влезет. П>
Для уменьшения пульсаций выходного напряжения общую точку конденсаторов С2 и С3 следует сначала соединить с минусовой стороной конденсатора С10, а затем с остальными деталями – обмоткой III трансформатора Т1, минусовая сторона конденсатора С9, резистор R12 и вывод 2 стабилизатора DA1.
р>
Устройство собрано на плате размером 80×60 мм. С одной стороны платы размещены печатные проводники и компоненты для поверхностного монтажа, а также коммутирующий транзистор VT1 и диод VD8, которые прижимаются к алюминиевой пластине – радиатору такого же размера, а с другой – все остальное . П>
Первое включение прибора лучше производить от источника питания с ограничением тока, например, Б5-50, причем рабочее напряжение должно следовать сразу, а не увеличиваться постепенно. Наладка устройства заключается в подстройке выходного напряжения делителем R11R12 и, при необходимости, в установке с помощью датчика тока R10 пороговых ограничений выходной мощности (начало резкого падения выходного напряжения при увеличении тока нагрузки). П>
Для другого выходного напряжения необходимо пропорционально изменить число витков обмотки III трансформатора Т1 и коэффициент деления делителя R11R12. П>
