Система заземления TN C S

Находящиеся в частных владениях дома и многоквартирные строения зачастую оборудуются защитой от перепадов напряжения и ударов током со схемой TN-C-S. Она обустраивается так, что заземление обеспечивается только для одной находящейся под напряжением части устройства, передающего энергию на электрическую нагрузку. Все токопроводящие детали открытого типа, относящиеся к частям электрических агрегатов, по определению подключаются к заземлителям под напряжением источников питания. Головная часть подключается проводниками типов PEN, PEM и PEL. Для подсоединения иных конструктивных элементов требуются проводники со стандартом PE. Такой регламент прописан в СП 437.1325800.2018.

Конструктивные особенности

Прежде всего разберемся, как расшифровать маркировку, которой обозначается система TN-C-S. По ГОСТу Р50571.2-94 расшифровка выглядит так:

• Буквой T обозначается заземление.
• Обозначение N подразумевает непосредственное подсоединение к нейтрали.
• Символ C говорит о том, что провода нуль в количестве двух штук – те, что обладают защитными и функциональными свойствами — объединились.
• Буква S подразумевает использование проводов с функциональным и защитным свойствами в общей сети в разделенном друг от друга состоянии.

Часто при реализации TN-C-S системы заземления снабжение помещений электричеством проводится кабелями с тремя жилами в случае однофазного питания или кабелями 5-ти жильными если фазы 3. Защитный проводник в данных примерах прикрепляется к бытовым приборам. Рабочий проводник с нулем применятся лишь для поставки электричества в жилище.

По каким причинам заземление TN-C-S востребовано при возведении жилых построек

Говоря о том, где применятся схема заземления TN-C-S, стоит обратить внимание на ее популярность при оборудовании электрической сети в многоэтажных домах. Ее востребованность связана с такими факторами:

1. Реконструировать уже проложенную проводку не нужно. Подключение проводится с применением низковольтных распределительных электросетей, которые уже имеются в здании.
2. Заземление дома TN-C-S допустимо провести с помощью усовершенствования сети TN-C.
3. Если TN-C-S оборудованы защитой устройствами дифференциального тока выявление подключения нейтрали и защитных проводов представляет собой элементарную задачу.
4. Замыкающийся на землю ток, проходящий сквозь вышедшую из строя систему, может приравниваться к току короткого замыкания при подсоединении к одной фазе. Поэтому можно установить защиту от сверхтоков. В роли нее зачастую применяют плавкие вставки или автоматические выключатели.

Устройство зануления системы TN-C-S позволяет организовать безопасность на более высоком уровне, чем при обустройстве сетей другого типа. Эффективность обусловлена применением отдельных проводников, сквозь которые проходят утечки с меньшими показателями нагрузки. При этом контакты подвержены меньшему отрицательному влиянию со стороны электротоков. В данном случае риск нарушения непрерывности электрической сети уменьшается.

Порядок выполнения заземления TN-C-S

Разобравшись, что это такое – заземление TN-C-S, стоит выяснить, как проходит его подключение в частных жилых домах и многоквартирных постройках. Прежде всего PEN-проводники в электроустановках персональных владений необходимо разделить на вводных зажимах ВРУ. Затем применяются два проводника – защитный и нейтральный. Недопустимо их соединение за узлом, разделяющим PEN-проводники. Для подключения к сети частного домовладения традиционно используется низковольтная распределительная система. Проводниковое соединение организуется на вводе в электрический агрегат.

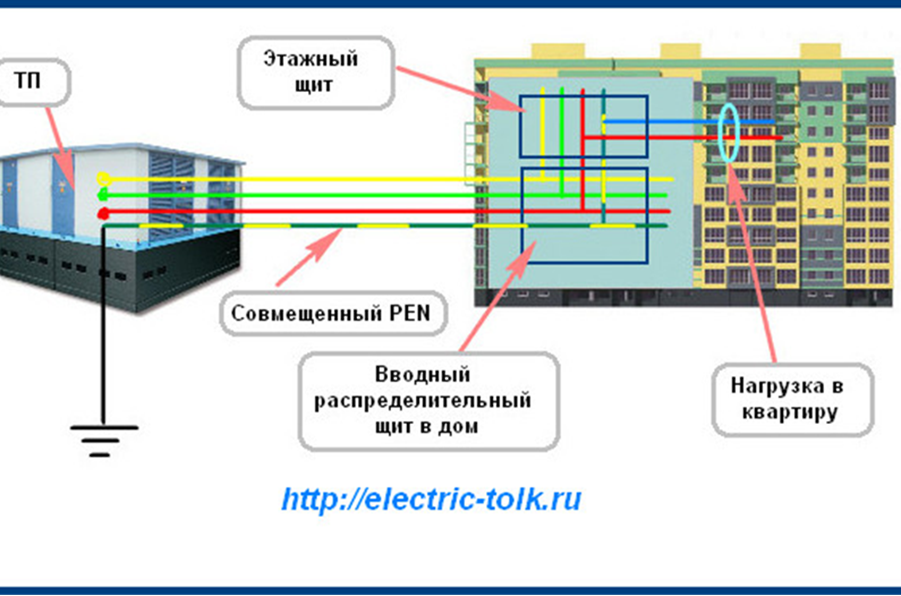

Схемы подключения сети находящихся в процессе возведения многоквартирных домов и уже готовых строений этого вида отличаются между собой. По ПУЭ TN-C-S во время постройки многоэтажного строения с большим количеством квартир подключается только одним методом. Требуется разделить проводники на вводе в ту электрическую установку, которая относится к зданию. В данном случае разделение располагается на вводе ВРУ.

Несколько другое описание процесса будет у оборудования электрической сети уже используемых по назначению многоквартирных домов. На этажах объекта располагаются щитки распределения. Они подключены к электрическим стоякам, с проводниками подразделяемыми на выполняющие функцию защиты и нейтрали.

Заземление TN-C-S – преимущества и недостатки

Разобравшись, что представляет собой система TN-C-S, можно с точностью сказать, что это наиболее эффективный метод заземления. Он обеспечивает высокий уровень безопасности электроустановок для обсуживающего персонала и людей, использующих электроэнергию. Надежность такого заземления связывается с оборудованием устройства защитного отключения. Пожалуй, одним из наиболее значимых недостатков системы являются последствия нарушения изоляционных свойств сети. Когда проводник обрывается, подсоединенные к электросети бытовые приборы попадают под высокое напряжение. Это может спровоцировать появление бытовых травм, связанных с ударом тока.

Грамотно установить систему электроснабжения и организовать заземление способны люди, имеющие разрешение на выполнение такой работы. Они подключают установки таким образом, что они без проблем проходят тестирование по допуску к эксплуатации.

Метки: нет меток

Системы заземления TN-C, TN-S, TN-C-S, ТТ, IT

Системы заземления TN-C, TN-S, TN-C-S, ТТ, IT показаны на рис.1-5 соответственно.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

• Т – непосредственное соединение нейтрали источника питания с землей;
• I – все токоведущие части изолированы от земли.

Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

• Т – непосредственная связь открытых проводящих частей электроустановки здания с землей, независимо от характера связи источника питания с землей;
• N – непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через черточку за N, определяют характер этой связи -функциональный способ устройства нулевого защитного и нулевого рабочего проводников:

• S – функции нулевого защитного РЕ и нулевого рабочего N проводников обеспечиваются раздельными проводниками;
• С – функции нулевого защитного и нулевого рабочего проводников обеспечиваются одним общим проводником PEN.

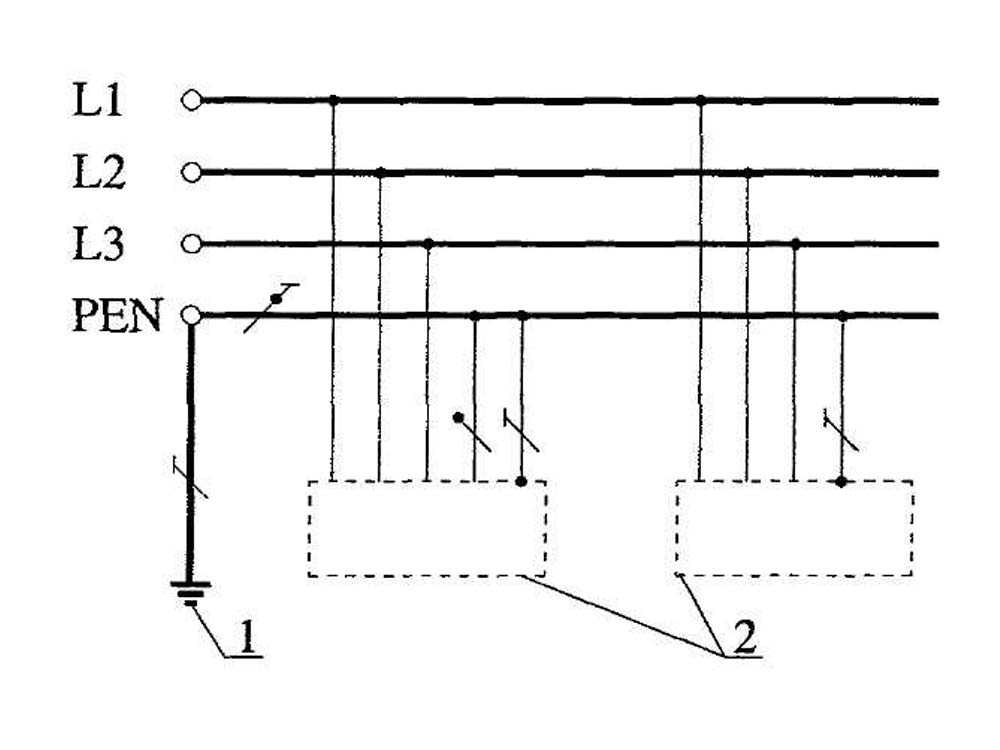

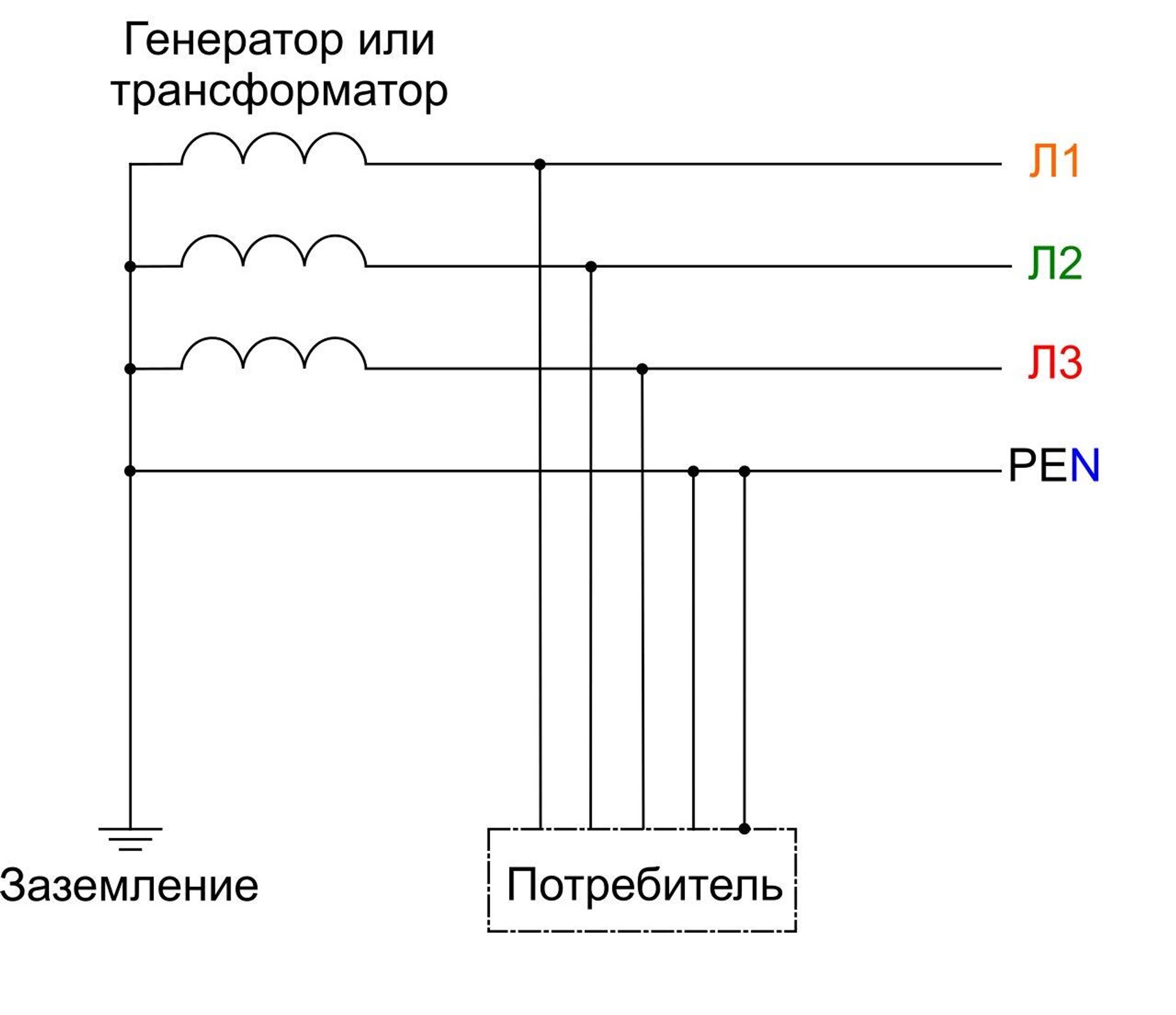

Рис. 1. Система заземления, подобная TN-C, которая применяется в России.

Рис. 2. Система заземления TN-S.

В России до настоящего времени применяется система, подобная TN-C (рис.1), в которой открытые проводящие части электроустановки (корпуса, кожухи электрооборудования) соединены с заземленной нейтралью источника совмещенным нулевым защитным и рабочим проводником PEN, т.е. “занулены”. Эта система относительно простая и дешевая, однако она не обеспечивает необходимый уровень электробезопасности.

Рис. 3. Система заземления TN-C-S.

Системы TN-S (рис.2) и TN-C-S (рис.3) широко применяются в Германии, Австрии, Франции и других европейских странах. В системе TN-S все открытые проводящие части электроустановки здания соединены отдельным нулевым защитным проводником PE непосредственно с заземляющим устройством источника питания.

Рис. 4. Система заземления ТТ.

При монтаже электроустановок правила предписывают применять для нулевого защитного проводника PE провод с желто-зеленой маркировкой изоляции.

В системе TN-C-S (рис.3) во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник PEN разделен на нулевой защитный PE и нулевой рабочий N проводники.

В системе TN-C-S нулевой защитный проводник PE соединен со всеми открытыми проводящими частями и может быть многократно заземлен, в то время как нулевой рабочий проводник N не должен иметь соединения с землей.

Наиболее перспективной для нашей страны является система TN-C-S, позволяющая в комплексе с широким внедрением УЗО (устройств защитного отключения) обеспечить высокий уровень электробезопасности в электроустановках без их коренной реконструкции. Важное примечание!

В электроустановках с системами заземления TN-S и TN-C-S электробезопасность потребителя обеспечивается не собственно системами, а устройствами защитного отключения (УЗО), действующими более эффективно в комплексе с этими системами заземления и системой уравнивания потенциалов.

Собственно сами системы заземления (без УЗО) не обеспечивают необходимой безопасности. Например, в случае пробоя изоляции на корпус электроприбора или какого-либо аппарата при отсутствии УЗО отключение этого потребителя от сети осуществляется устройствами защиты от сверхтоков – автоматическими выключателями или плавкими вставками.

Быстродействие устройств защиты от сверхтоков, во-первых, уступает быстродействию УЗО, во-вторых, зависит от многих факторов: кратности тока короткого замыкания, которая, в свою очередь, зависит от сопротивления проводников, переходного сопротивления в месте повреждения изоляции, длины линий, точности калибровки автоматических выключателей и др.

Наличие на объекте металлических корпусов, арматуры и пр., соединенных с PE-проводником, повышает опасность электропоражения, поскольку в этом случае вероятность образования цепи “токоведущий проводник – тело человека – земля” гораздо выше. Только УЗО осуществляет защиту от прямого прикосновения.

Внедрение систем TN-S и TN-C-S в европейских странах, к опыту которых мы вынуждены постоянно обращаться, поскольку там рассматриваемые проблемы решались на два десятилетия раньше, также проходило с большими трудностями.

Например, в литературе описан случай, когда электромонтер при подключении одного объекта ошибочно подключил фазу на защитный проводник, что повлекло за собой смертельное поражение нескольких человек.

В плане обеспечения условий электробезопасности при эксплуатации электроустановки серьезной альтернативой вышерассмотренным системам заземления является сравнительно новое, но все более широко применяемое эффективное электрозащитное средство – двойная изоляция.

Достижения химической промышленности в области производства пластиков и керамик, имеющих великолепные механические и электроизоляционные характеристики, позволили значительно расширить ассортимент электробезопасных электроприборов и электроинструментов в исполнении “двойная изоляция”, при применении которых тип системы заземления в плане обеспечения условий электробезопасности не имеет значения.

Рис. 5. Система заземления IT.

Подробное описание системы заземления TNCS

Системы заземления TNCS представляют собой тип системы электрического заземления, которая защищает людей и конструкции от поражения электрическим током и обеспечивает безопасность и надежность процесса установки.

Системы TNCS (TN-C-S) характеризуются использованием комбинированного нейтрального и заземляющего проводника (C и S), который соединяет электроустановку с землей. В этом блоге мы поговорим о самых разных вопросах, касающихся систем заземления TNCS, в том числе об их назначении, их отличиях от других типов систем заземления, преимуществах и недостатках, основных компонентах системы TNCS, а также о том, как спроектировать, установить и поддерживать систему TNCS. Мы также обсудим риски, связанные с этой системой, и способы их снижения, а также соображения по выбору системы TNCS для конкретного местоположения или типа здания. Являетесь ли вы электриком, инженером-электриком или просто хотите узнать больше о системах заземления TNCS, этот блог должен предоставить полезный обзор этой темы.

Системы заземления TNCS (TN-C-S) используются в различных приложениях, включая жилые, коммерческие и промышленные здания. Системы TNCS часто используются в электроустановках, где нейтральный проводник должен нести как несбалансированные, так и сбалансированные нагрузки, а также где необходимо обеспечить низкоимпедансный путь к земле в случае неисправности или короткого замыкания. Некоторые распространенные приложения для систем заземления TNCS включают распределительные системы, электрические панели, распределительные устройства, системы освещения и электрические розетки. Системы TNCS также могут использоваться в наружных электроустановках, таких как уличное освещение или подстанции, где комбинированный нейтральный и заземляющий проводники используются для обеспечения эффективной системы заземления.



Роль комбинированных нейтральных и заземляющих проводников в TNCS

Целью использования комбинированных нейтральных и заземляющих проводников (C и S) в системе заземления TNCS (TN-C-S) является создание пути с низким импедансом на землю в случае неисправности или короткого замыкания. В системе TNCS объединенный нейтральный и заземляющий проводник (C) используется для переноса как несбалансированных, так и сбалансированных нагрузок, а отдельный заземляющий проводник (S) используется для подключения электроустановки к заземляющему электроду.

Это позволяет системе TNCS обеспечивать соединение с землей с низким сопротивлением, которое может эффективно устранять неисправность/короткое замыкание, помогая защитить людей и имущество от электрических рисков.

Использование комбинированного нулевого и заземляющего проводников в системе TNCS также упрощает электропроводку, поскольку устраняет необходимость в отдельном нейтральном проводнике. Это может помочь снизить затраты и повысить эффективность электроустановки.

Однако использование комбинированного нулевого и заземляющего проводников может определенным образом повлиять на характеристики системы заземления:

• Использование этой комбинации может уменьшить смещения напряжения, вызванные несимметричными нагрузками.
Системы
• TNCS могут упростить электропроводку, устраняя необходимость в отдельном нейтральном проводнике.
• Системы TNCS могут не обеспечивать такую ​​надежную защиту от токов замыкания на землю, как другие типы систем заземления, такие как системы TNS (TN-S).
Системы
• TNCS могут быть более чувствительными к колебаниям напряжения и могут требовать более частого обслуживания.



Система заземления TNS VS TNCS

Одним из основных различий между системами заземления TNS и TNCS является способ их подключения к земле. В системе TNS электрическая установка соединяется с землей через отдельный заземляющий провод, который используется для передачи токов короткого замыкания на заземляющий электрод. В системе TNCS электрическая установка соединяется с землей через комбинированный нулевой и заземляющий проводник (C и S), который используется как для несбалансированных, так и для симметричных нагрузок и соединяет установку с заземляющим электродом.

Другое различие между ними заключается в том, как на них влияет несбалансированная нагрузка. В системе TNS несбалансированные нагрузки могут привести к тому, что нейтральный проводник будет пропускать значительные токи, что может привести к смещениям напряжения между нейтральным и заземляющим проводниками. В системе TNCS комбинированный нейтральный и заземляющий проводник используется для передачи несбалансированных нагрузок, что может помочь уменьшить смещения напряжения, вызванные несбалансированными нагрузками.

Существуют также некоторые различия в способах установки и обслуживания систем заземления TNS и TNCS. В системах TNS может потребоваться использование нескольких заземляющих электродов, что может увеличить стоимость и сложность системы заземления. С другой стороны, системы TNCS могут быть проще и дешевле в установке и обслуживании, поскольку для них требуется только один заземляющий электрод.

Однако использование системы заземления TNCS также имеет некоторые потенциальные недостатки, которые могут повлиять на техническое обслуживание и ремонт. Например, системы TNCS могут не обеспечивать такой защиты от токов замыкания на землю, как другие типы систем заземления, такие как системы TNS (TN-S). Это может потребовать более частого контроля и тестирования системы заземления для обеспечения ее надлежащей работы. Системы TNCS также могут быть более чувствительными к колебаниям напряжения, что может потребовать более частого обслуживания и регулировки для поддержания их производительности. Вот подробное описание системы заземления TNS.



Использование системы заземления TNCS с другими системами

Можно использовать систему заземления TNCS (TN-C-S) в сочетании с другими типами систем заземления, такими как TN-S (TN-S) , TN-C (TN-C) и ИТ (IT) системы. Однако целесообразность комбинирования различных систем заземления будет зависеть от множества факторов, включая местные электротехнические правила и стандарты, состояние грунта, строительные материалы, а также размер и сложность электроустановки.

При использовании системы заземления TNCS в сочетании с другими системами заземления важно убедиться, что системы заземления правильно согласованы и что все заземляющие электроды соединены друг с другом таким образом, чтобы обеспечить безопасность и надежность электроустановки.

Например, если временное электроснабжение на строительной площадке питается по методу TN-C, но строительные нормы требуют использования системы электроснабжения TN-S, главный распределительный щит может быть разделен сзади система для поддержания функций системы TNCS (TN-C-S). Заземляющий провод (линия PE) должен быть подключен отдельно от остальной части системы.



Выбор материала для заземления TNCS

При выборе материалов, используемых в системе заземления TNCS (TN-C-S), необходимо учитывать несколько соображений:

1. Размер проводника: 9006 7 Это важно для выбора соответствующего размера проводника для системы заземления TNCS в зависимости от размера электроустановки и ожидаемого тока короткого замыкания. Использование слишком маленького проводника может не обеспечить безопасного прохождения тока короткого замыкания, а использование слишком большого проводника может быть неоправданно дорогим.
2. Тип заземляющего электрода: Существует несколько типов заземляющих электродов, которые можно использовать в системе заземления TNCS, включая медные пластины, стержни и трубы. Выбор заземляющего электрода должен основываться на состоянии почвы, размере электроустановки и ожидаемом токе короткого замыкания.
3. Коррозионная стойкость: Важно выбирать материалы для системы заземления TNCS, устойчивые к коррозии, поскольку коррозия может снизить эффективность системы заземления и может потребовать частого обслуживания.
4. Электропроводность: Важно выбирать материалы для системы заземления TNCS с высокой электропроводностью, так как это может помочь гарантировать, что система заземления сможет эффективно отводить токи короткого замыкания на заземляющий электрод.



Испытания и проверка системы TNCS

1. Используйте специальное испытательное оборудование: Важно использовать специальное испытательное оборудование, такое как измерители сопротивления заземления, для точного измерения характеристик системы заземления TNCS.
2. Соблюдайте надлежащие процедуры тестирования: При тестировании системы заземления TNCS важно следовать процедурам тестирования, рекомендованным производителем, а также местным электротехническим нормам и стандартам.
3. Проверка всех компонентов системы: Важно проверить все компоненты системы заземления TNCS, включая заземляющие электроды, заземляющие проводники и устройства защиты от замыканий на землю.
4. Запись результатов испытаний: Важно записывать результаты испытаний и любые предпринятые корректирующие действия, чтобы обеспечить надлежащее техническое обслуживание и правильное функционирование системы заземления TNCS.
5. Запланируйте регулярные проверки: Важно запланировать регулярные проверки системы заземления TNCS, чтобы обеспечить ее постоянную работу и выявить любые потенциальные проблемы до того, как они станут серьезными проблемами.



Заключение

Компания Axis может предоставить ряд услуг, помогающих клиентам спроектировать и установить систему заземления TNCS (TN-C-S), в том числе:

1. Услуги по проектированию и проектированию услуги, чтобы помочь клиентам разработать индивидуальную систему заземления TNCS, отвечающую конкретным требованиям и характеристикам их электроустановки. Это может включать в себя выбор подходящих материалов, определение размеров заземляющих проводников и выбор наиболее подходящих заземляющих электродов.
2. Поставка оборудования: Axis Electricals также может предоставить оборудование и материалы, необходимые для проектирования и установки системы заземления TNCS (TN-C-S). Это могут быть заземляющие электроды, такие как медные пластины, стержни или трубы, а также заземляющие проводники, защитные проводники, соединительные проводники и другие компоненты.
3. Услуги по установке : Компания Axis Electricals может предоставить профессиональные услуги по установке, чтобы помочь клиентам установить систему заземления TNCS. Это может включать установку заземляющих электродов, подключение заземляющих проводников и установку любых защитных устройств, таких как автоматические выключатели или плавкие предохранители.
4. Услуги по тестированию и проверке : Axis Electricals может предоставить услуги по тестированию и проверке, чтобы убедиться, что система заземления TNCS установлена ​​правильно и работает должным образом. Это может включать использование специализированного испытательного оборудования для измерения характеристик системы заземления и выявления любых проблем, которые необходимо исправить.

Предоставляя как оборудование, так и услуги, необходимые для установки системы заземления, Axis предлагает комплексное решение для клиентов, которым необходимо спроектировать и установить систему заземления TNCS. Свяжитесь с нами сегодня для получения дополнительной информации!



Система заземления TNCS: определение, значение, схемы

Система заземления TN-C-S (или система TN-C-S): распределительная система, в которой одна часть источника питания, электроустановки подключаются к заземленной токоведущей части источника питания в головной части электроустановки (от источника питания) проводниками ПЭН, ПЭМ или ПЭЛ, а в остальной части электроустановки – защитными заземлителями (РЕ) [этот термин определен в IEC 60364-1].

BS7671 дает следующее определение: система, в которой функции нейтрали и защиты объединены в одном проводнике в части системы.

Значение букв T, N, C-S

Буквенные коды, используемые для обозначения типов систем заземления, имеют следующие значения.

Первая буква определяет наличие или отсутствие заземления токоведущих частей источника питания:

• Т – заземлена одна токоведущая часть источника питания.

Могут быть предусмотрены дополнительные заземляющие PEN, PEM, PEL проводники и защитный заземляющий проводник (PE) в электрической распределительной сети (при наличии).

Вторая буква указывает на заземление открытых токопроводящих частей электроустановки или наличие электрического соединения между открытыми токоведущими частями и заземленной токоведущей частью источника питания: -токопроводящие-части имеют непосредственную связь с заземленной токоведущей частью источника питания, выполненную проводниками PEN, PEM, PEL или защитными заземлителями (PE).

После N букв указывают, как выполняется электрическое соединение между заземленной токоведущей частью источника питания и открытыми токопроводящими частями электроустановки в распределительной системе, а также назначают особенности расположения проводников, которые выполнять функции защитного заземляющего проводника (PE) и нейтрального (N), среднего (M) или заземленного линейного (LE) проводника в системе электрораспределения:

• C-S  – указанное соединение обеспечивается в головной части распределительной сети (от источника питания) с помощью проводников PEN, PEM или PEL, а в остальных частях распределительной сети – с помощью защитных проводников (РЕ) . В головной части электрораспределительной системы функции защитного заземляющего проводника и нулевого, среднего или заземленного линейного провода обеспечиваются проводом PEN, PEM или PEL, а в остальных частях распределительной системы – посредством отдельные жилы – защитная жила и нейтральная, средняя или заземленная линейная жила.

Описание системы заземления TNCS

В системе заземления типа TN-C-S (рис. 1 и 2) заземлена одна часть источника питания, которая находится под напряжением, обычно нейтраль трансформатора. Открытые токопроводящие части электроустановки здания имеют электрическое соединение с заземленной частью источника питания, находящегося под напряжением. Для обеспечения такого соединения в распределительной сети низкого напряжения обычно используются PEN-проводники, а в электроустановке здания – защитные PE-проводники.

В системе TN-C-S, как и в системе TN-C, в распределительной сети используются PEN-проводники, а в электроустановке здания используются защитные проводники, так же как и в системе TN-S.

При системе заземления типа TN-C-S PEN-проводник всегда разделяется на защитный проводник и нейтральный проводник в какой-либо точке электроустановки здания. Это разделение может быть выполнено в начале электроустановки здания, на вводном зажиме или на защитной шине распределительного устройства (рис. 1). Это следует делать в электроустановках жилых и общественных зданий, коммерческих учреждений и медицинских учреждений.

Схемы системы заземления TNCS

Схемы систем заземления TN-C-S показаны ниже.

Рис. 1. Система TN-C-S, 3-фазная, 4-проводная. PEN-проводник отделяется в начале электроустановки.

PEN-проводник может быть отделен также на вводном зажиме или на защитной шине другого распределительного устройства, которое подключается к главному распределительному устройству через распределительную электрическую цепь, имеющую PEN-проводник в составе своих проводников (рис. 2).

Рис. 2. Система TN-C-S, 3-фазная, 4-проводная. PEN-проводник отделяется от части электроустановки здания.

На схемах 1 и 2 показаны:

• 1 – заземление на источнике
• 2 – устройство заземления электроустановки здания
• 3 – открытые проводящие части
• 4 – защитный контакт розетки
• ТС – трансформаторная подстанция
• UC – подземный кабель
• ВЛ – ВЛ

В первом случае (см. схему 1) во всей электроустановке здания используется два защитного и нулевого проводника. Во втором случае (см. схему 2) PEN-проводник используется в головной части электроустановки здания, а защитный и нулевой провода – после точки разделения.

Открытые токопроводящие части электрооборудования I класса присоединяют соответственно к защитным проводникам по всей электроустановке здания (см. рисунок 1) или присоединяют к PEN-проводникам в головной части электроустановки здания и к защитным проводникам в остальной части электроустановки (см. рисунок 2).

При системе заземления типа TN-C-S теоретически возможно разделить PEN-проводник на защитный и нулевой провод в любой точке электрической распределительной сети. Однако надежнее отделить PEN-проводник в пределах электроустановки здания, т.е. на вводных зажимах КРУ или на защитной шине КРУ.

Если трансформаторная подстанция встроена в здание, то электромонтаж здания целесообразно производить с системой заземления типа TN-S, так как система распределения электроэнергии не будет иметь распределительной линии.

Преимущества системы заземления TN-C-S

Тип системы заземления TN-C-S получил широкое распространение в электроустановках жилых зданий, что обусловлено рядом преимуществ:

1. Для реализации системы TN-C-S, возможно использование существующих распределительных сетей низкого напряжения без их реконструкции.
2. Систему TN-C-S можно рассматривать как логическое развитие системы TN-C. Поэтому электроустановки здания, соответствующие системе заземления типа TN-C-S, можно рассматривать как один из вариантов «модернизации» низковольтных электроустановок, распространенных на территориях разных стран мира. Проектировщикам, электрикам и обслуживающему персоналу относительно легко понять логическую трансформацию системы TN-C в систему TN-C-S, а также основные требования, которые необходимо соблюдать при выполнении защитных проводников в электроустановках зданий с данным типом заземление системы.
3. При заземлении системы типов TN ток замыкания на землю, протекающий в неисправной электрической цепи от фазного проводника к открытой проводящей части и защитному проводнику, может быть равен току однофазного короткого замыкания. Таким образом, можно использовать устройства защиты от перегрузки по току, такие как автоматические выключатели и плавкие предохранители, как часть электрической защиты, такой как автоматическое отключение питания. Однако в некоторых случаях невозможно обеспечить номинальное время отключения с помощью устройств защиты от перегрузки по току. В этих случаях необходимо использовать УЗО для автоматического отключения питания.
4. В электрических цепях электроустановок зданий, соответствующих типу систем заземления TN-C-S, которые защищены устройствами защитного отключения (УЗО), достаточно легко обнаружить ошибки, допущенные при соединении защитных и нулевых проводников. УЗО без причины отключают защищаемые ими цепи, сигнализируя о следующих ошибках, допущенных при монтаже проводников электропроводки:

• присоединение нейтральных проводников к открытым токопроводящим частям электрооборудования класса I
• присоединение защитных проводников к зажимам электрооборудования, предназначенным для присоединения нейтральных проводников
• электрическое соединение защитных проводников и нулевых проводников

Более высокий уровень электробезопасности может быть достигнут при использовании системного заземления типа TN-C-S в электроустановках зданий, чем при использовании системного заземления типа TN-C. Более высокий уровень электробезопасности в первую очередь достигается применением в электроустановках зданий индивидуальных защитных проводников, по которым в нормальных условиях протекают токи утечки. Их значения значительно ниже токов нагрузки, которые обычно протекают по PEN-проводникам.

Слабые токи оказывают меньшее неблагоприятное воздействие на электрические контакты в цепях защитных проводников. Таким образом, защитный проводник имеет гораздо меньшую вероятность потери электрической целостности, чем PEN-проводник.

При необходимости повышения уровня электробезопасности электроустановка здания должна иметь систему заземления типа TN-S. Для этого потребуется строительство новой низковольтной распределительной линии или реконструкция существующей.

В настоящее время система TN-C-S широко используется во всем мире, в том числе в Великобритании, США, Канаде и Австралии. Для реализации системы TN-C-S используются существующие и новые распределительные сети низкого напряжения, воздушные линии и подземные кабели которых имеют 3-х фазные жилы и PEN-проводник. На базе этих сетей также можно реализовать системы TN-C и TT.

Как выполнить заземление системы по типу TN-C-S?

Электромонтаж частного дома на одну семью.

Сделать систему заземления типа TN-C-S для электроустановки одноквартирного дома достаточно просто. Разделение PEN-проводника должно производиться на вводных зажимах главного распределительного устройства (см. рисунок 1 статьи). Далее во всей электроустановке здания следует использовать два проводника: защитный и нулевой, которые не должны иметь преднамеренного или случайного электрического соединения друг с другом за точкой разделения PEN-проводника.

Электрическая установка частного дома на одну семью обычно подключается к электрической распределительной сети переменного тока.

Электромонтаж вновь строящихся многоквартирных жилых домов.

В электроустановках вновь строящихся многоквартирных жилых домов система заземления типа TN-C-S может быть реализована только одним способом, предусматривающим разделение PEN-проводника распределительной линии в начале электрического монтаж здания, а именно на вводных клеммах главного распределительного устройства (см. рис. 3).

Рисунок 3. Электроустановка многоквартирного жилого дома, соответствующая системе заземления типа TN-C-S. PEN-проводник отделяется в главном распределительном устройстве.

Существующие электроустановки многоквартирных жилых домов.

В существующих электроустановках многоквартирных жилых домов система заземления типа TN-C-S может быть выполнена иначе. Например, PEN-проводники электрических стояков могут быть разделены на защитный и нулевой проводники в этажных распределительных щитах, которые устанавливаются на этажах жилого дома и подключаются к электрическим стоякам (см. рис. 4).

Рисунок 4. Электроустановка многоквартирного жилого дома, соответствующая типу системы заземления TN-C-S. PEN-проводник разделяется в этажных распределительных щитах.

На схемах 3 и 4 показаны:

1 – заземление у источника
2 – заземление в электроустановке здания
3 – открытая проводящая часть
ТС – трансформаторная подстанция
УК – кабель подземный
ВЛ – воздушная линия

Примечание : На рисунках 3 и 4 показаны электрические установки квартир как однофазные приборы класса I.

В первом варианте электрический стояк (см. рисунок 3), входящий в состав распределительной электрической цепи и предназначенный для передачи электроэнергии от главного распределительного щита к этажным распределительным щитам, должен иметь 5 проводников – 3 фазных проводника, нулевой провод и защитный провод.
