Аттенюатор для гитарных ламповых комбиков


&nbsp &nbsp &nbsp Автор: Михаил Южаков
&nbsp &nbsp &nbsp Дата публикации: 07 марта 2018 г.

В статье приведены различные варианты построения аттенюаторов для ламповых комбоусилителей: простые и сложные, удачные и неудачные.

Став в своё время счастливым обладателем лампового комбика, я одновременно озадачился тем, чтобы собрать или приобрести ламповый аттенюатор: более или менее «вкусный» звук ламповый усилитель выдаёт при достаточно большом уровне громкости (даже на чистом звуке). Например, мой скромный Yerasov GTA-15 «требовал» уровня громкости минимум 3 из 10, однако в масштабах моей весьма небольшой комнаты играть на таком уровне было уже некомфортно.

В силу этого я опробовал несколько различных схем аттенюаторов для комбиков и решил систематизировать опыт их построения и использования в этой статье.

1.

Простейший гасящий резистор (неудачный вариант)

Ламповый усилитель имеет токовый выход – напряжение на выходе определяется импедансом нагрузки. В идеальном варианте:

Uвых = Iвых * Zн, где Uвых – напряжение на выходе, Iвых – выходной ток усилительного прибора, – импеданс нагрузки.

Повышая импеданс нагрузки последовательным включением резистора, повышаем выходное напряжение, что может привести к выходу оконечного каскада из строя; кроме того, ламповый комбоусилитель рассчитывается исходя из конкретного значения сопротивления нагрузки и при изменении сопротивления нагрузки выходит из расчетного режима. В моём случае гитарный комбик просто захрипел, что говорит о появлении динамических искажений (ограничения сигнала).

Вывод: ламповый аттенюатор по входу должен имитировать импеданс динамика – хотя бы резистивную часть.

2. Резистивные делители

Простейший резистивный делитель, обеспечивающий фиксированное ослабление -6дБ:

Такого ослабления оказалось недостаточно. Кроме того, даже при таком небольшом ослаблении гитарный звук кажется более плоским, «картонным».

Другой вариант, П-образный аттенюатор:

В Сети есть большое количество онлайн-калькуляторов под эти схемы для расчета номиналов под требуемое ослабление.

Ступенчатый аттенюатор. Простейший пример:

Аттенюатор «Yerasov muffler». Собран фактически по схеме резистивного делителя.

Muffler-15
Muffler-30

У всех этих схем есть недостаток: они не совсем повторяют частотную характеристику усилителя. Для лампового усилителя характерна зависимость АЧХ от импеданса динамика: в соответствии с формулой п. 1, напряжение на выходе зависит от комплексного сопротивления нагрузки. Резистивный делитель же «отсекает» импеданс динамика от выхода усилителя. Вот поэтому у меня и гитарный звук был «картонным». Применение таких аттенюаторов может быть оправдано в некоторых случаях – например, у Ерасова в аннотации написано, что этот аттенюатор предназначен для работы в режиме перегруза.

3. Схема В.Кемпфа: гитарный аттенюатор с имитацией реактивного импеданса динамика

В этой замечательной схеме (первоисточник) присутствуют две параллельных ветви. Первая ветвь имитирует импеданс динамика, вторая ветвь представляет собственно резистивный аттенюатор. Причем работа первой и второй ветви мало зависит друг от другая (сопротивление второй ветви большего порядка).

Дело за малым – осталось привести «технологические» параметры, в частности намоточные данные катушек индуктивности и/или их тип. Привожу свою схему по мотивам. Схема рассчитана на работу с ламповым усилителем до 50Вт; опробована на усилителе Yerasov GTA-15.

В качестве второй ветви аттенюатора здесь реализован многоступенчатый резистивный делитель; резистор R9, включенный последовательно с выходом делителя, помог устранить «картонный» звук гитары, который в этой схеме проявлялся только на самых сильных уровнях ослабления.

Схема, обведённая пунктиром, это опция – спиксим для записи в линию. Её можно не собирать. Повторяет АЧХ динамика, ослабляя сигнал с помощью делителя.

Конструктивные параметры катушек индуктивности

Катушки аттенюатора L1, L2 выполнены без сердечника. Это важно, так как ферриты имеют нелинейную характеристику намагничивания: индуктивность будет изменяться в зависимости от протекающего тока. Для катушки L1 каркас сделан из катушки от припоя; намоточные данные приведены на схеме (диаметр каркаса – имеется в виду внутренний диаметр, с которого начинается намотка). Катушка L2 сделана для разнообразия на каркасе из шпинделя от DVD дисков. При использовании других каркасов число витков можно пересчитать с помощью онлайн-калькулятора на сайте www.coil32.ru.

Конденсатор C1 220мкФ*50В электролитический неполярный.

Изделие собрано в пластмассовом китайском корпусе с «ушами», крепится непосредственно в корпус комбоусилителя со стороны задней стенки. Монтаж навесной.

Эксплуатирую этот аттенюатор 2-3 года, впечатления исключительно положительные.

Аудио-аттенюатор или возвращение в 80-е

Эх, золотые 80-е, эпоха расцвета диско, хард-рока и действительно звучащей аудиоаппаратуры. Неудивительно, что многие аудиофилы до сих пор в своих системах используют компоненты 80-х (а то и  70-х) годов. Пусть и немного доработанные.

Однако, при сопряжении таких компонентов с современными источниками сигнала (CD- и DVD-плеерами, звуковыми картами и т. п.) возникают проблемы с согласованием

уровней сигнала. В те годы не было жёстких стандартов в этом плане и различия в чувствительности входов разных аппаратов разных фирм, мягко говоря, поражают.

Просматривая спецификацию на какой-то старый усилитель 70-х годов, автор обнаружил  “стандарты” по входам для тюнера, магнитной ленты и линейного входа в 155 мВ, 180 мВ, 200 мВ, 220 мВ, 250 мВ и 300 мВ. У современных аппаратов различия тоже наблюдаются, но уже не такие разительные.

Поэтому при согласовании между собой компонентов из разных эпох возникают…

Проблемы.

Первая проблема заключается в существенных различиях выходного уровня современных источников сигнала и чувствительности входов компонентов 80-х и 70-х годов.

Вторая проблема вытекает из первой — из-за высокой чувствительности (по современным меркам) входов «раритетных» аппаратов существует (и весьма серьёзный) риск перегрузки усилителя мощности.

Если посмотреть на характеристики старой аппаратуры, то мы увидим, что относительно стандартной чувствительностью для линейных входов, входов  для CD-проигрывателя и тюнера является уровень 200 мВ.

Причём больше всего вариаций встречается для входа тюнера, где чувствительность порой достигает 100-150мВ. Причины такого разнообразия неясны, да и неважны.

Гораздо более важным является тот факт, что «старомодный» уровень 200 мВ абсолютно не соответствует современному стандарту на выходные уровни CD, DVD и MD проигрывателей. Все без исключения эти устройства обеспечивают максимальное напряжение  на выходе в 2В! Это в десять раз выше, чем входная чувствительность старых аппаратов.

Конечно, надо учесть, что в среднем уровень записи CD-дисков на 12 дБ ниже максимума. Следовательно средний уровень выходного сигнала составляет только 500 мВ. И ситуация кажется уже не такой катастрофичной. Но это опасная иллюзия, так как на правильно записанном компакт-диске пиковые уровни сигнала могут достигать 2 Вольт. И если ваш усилитель способен развить полную мощность уже при 200 мВ на входе, то такие пики сигнала вызовут сильнейшую перегрузку усилителя с весьма нежелательными, а порой и непредсказуемыми последствиями.

Резистивный аттенюатор.

К счастью, излишне высокий уровень выходного сигнала источника может быть довольно легко приведен к требуемому значению. Для этого нам потребуется простой резистивный делитель, представленный на рисунке:

Степень ослабления сигнала определяется соотношение резисторов R1 и R2. В примере, показанном на рисунке, коэффициент ослабления сигнала составляет 0,5  или в 2 раза. Ослабление можно выразить в дБ (да и правильнее так будет). В этом случае ослабление составит -6 дБ (минус показывает, что сигнал ослабляется).

Формула для расчета затухания в дБ: Ослабление=20log[R2/(R1+R2)].

Чтобы избавить читателей от «сложных» расчётов, в таблице ниже приведён ряд практически-ориентированных примеров:

Номиналы резисторов взяты из стандартного ряда E12.
Скорее всего, аттенюаторы с ослаблением в  -2,5 дБ и -3,3 дБ нужны не так часто. Но в силу упомянутых выше различий в уровнях сигнала аттенюаторы с ослаблением в  -6 ​​дБ и -12 дБ являются очень востребованными.

Согласование

Кроме соотношения номиналов резисторов  R1 и R2 (напомню, соотношение определяет затухание), мы должны учитывать и абсолютные значения этих резисторов. По каким критериям?

Со стороны входа аттенюатора мы должны принимать во внимание выходной импеданс источника сигнала, а со стороны выхода — входное сопротивление усилителя. Для примера рассмотрим учёт входного сопротивления усилителя.

Обратимся к высокочастотной технике. Здесь всегда пытаются обеспечить передачу максимальной мощности сигнала. Согласитесь, неплохая идея? Для этого необходимо, чтобы входное сопротивление аттенюатора было равно выходному импедансу источника сигнала.

В аудиотехнике практикуется совсем другой подход. Здесь стараются как можно меньше нагружать источник сигнала (т.е. входное сопротивление последующих компонентов делают как можно больше) иначе при перегрузках ограничение сигнала будет частотно-зависимым. То есть нарушается линейность источника сигнала, что в Hi-Fi и уж тем более в Hi-End  системах недопустимо! Вдобавок сильное ослабление сигнала может привести к росту уровня шумов.

Учитывая вышесказанное, сопротивление нагрузки стоит выбирать минимум в 10 раз выше выходного сопротивления источника сигнала. Это проиллюстрировано на рисунке:

Выходное сопротивление большинства источников сигнала находится в диапазоне от одной до нескольких сотен Ом. Если мы обеспечим сумму сопротивлений R1 и R2 в интервале от 10 кОм до 20 кОм, то таким образом наш аттенюатор будет вполне безопасной нагрузкой для источника сигнала. Кстати, это было учтено при расчете значения резисторов приведенной выше таблице.

Входной импеданс усилителя чаще всего составляет порядка 47 кОм. Это сопротивление получается включено параллельно сопротивлению R2 нашего аттенюатора, и, конечно, влияет на его коэффициент деления. На практике, однако, полученные отклонения не так серьёзны. Например, если посчитать точно, то при расчётном затухании ненагруженного аттенюатора в -9,9 дБ, подключенный к усилителю с входным сопротивлением 47 кОм и источнику с выходным импедансом в 600 Ом, такой аттенюатор даст ослабление в -10. 8 дБ. Как видим, разница весьма незначительная.

Конструкция.

С точки зрения конструкции, естественно, тут варианты могут быть разными, в зависимости от ваших способностей и подручных средств. Приведенные ниже фотографии показывают одну из возможных реализаций аттенюатора. Довольно, простую, эстетичную и удобную. Если использовать маломощные резисторы (0,125 Вт), то они легко помещаются в корпусе RCA-переходника.

Защитить контакты можно термоусадочной трубкой. Для удобства эксплуатации на корпусе стоит пометить затухание вашего аттенюатора.


Обратите внимание, что для снижения шумов, аттенюатор необходимо подключать на входе усилителя, а не на выходе источника. Если резисторы монтируются не в переходник, а в разрыв сигнального кабеля, то часть кабеля, подключённая ко входу усилителя, должна быть как можно короче.

Если вы часто экспериментируете с аппаратами в своей аудиосистеме или ищите «свой звук», то, скорее всего, будет очень полезно иметь набор таких аттенюаторов, перечисленных в таблице 1.

Статья подготовлена по материалам журнала «Электор Электроникс»,
вольный перевод Главного редактора «РадиоГазеты».

Удачного творчества!

Похожие статьи:


Аттенюатор – это… Что такое Аттенюатор?

Аттенюа́тор (фр. attenuer — смягчить, ослабить) — устройство для плавного, ступенчатого или фиксированного понижения интенсивности электрических или электромагнитных колебаний, как средство измерений является мерой ослабления электромагнитного сигнала, но одновременно, его можно рассматривать и как измерительный преобразователь.

Коэффициент передачи идеального аттенюатора как четырёхполюсника имеет не зависящую от частоты АЧХ, значение которой меньше единицы, и линейную ФЧХ.

РЧ-аттенюатор на 30 дБ 5 Вт, DC-18 ГГц, с коаксиальными разъемами N-типа Широкополосный (0 Гц – 2.4 Ггц) аттенюатор мощностью до 100 Ватт для тестирования радиопередатчиков

Аттенюатор — это электронное устройство, которое уменьшает амплитуду или мощность сигнала без существенного искажения его формы.

С точки зрения работы, аттенюатор является противоположностью усилителя, хотя оба эти устройства имеют различные принципы работы. В то время как усилитель обеспечивает усиление, аттенюатор обеспечивает ослабление или усиление в меньше, чем 1 раз.

Аттенюаторы — это, как правило, пассивные устройства, сделанные из сетей простых делителей напряжения. Переключение между различными сопротивлениями формирует регулируемые ступенчатые и плавно регулируемые аттенюаторы, использующие потенциометры. Для более высоких частот используются тщательно подстроенные сети низкого сопротивления КСВ.

Фиксированные аттенюаторы используются, чтобы уменьшить напряжение, рассеять мощность, а также улучшить согласование с линией. При измерении сигналов, прокладки аттенюатора или адаптеры используются для снижения амплитуды на нужный уровень для возможности измерения, а также для защиты измерительного прибора от уровней сигнала, которые могут повредить его. Аттенюаторы также используются для ‘подгонки’ под сопротивление за счет непосредственного снижения КСВ.

Классификация и обозначения

Классификация

  • По набору воспроизводимых значений — фиксированные, ступенчатые (в том числе программируемые) и плавные (в том числе электрически управляемые)
  • По диапазону частот — радиоизмерительные и оптические
  • По способу подключения — коаксиальные, волноводные и волоконно-оптические
  • Радиоизмерительные делятся по принципу действия на резисторные, емкостные, поляризационные, предельные и поглощающие
Аттенюаторы Д2-32 и Д2-31 из комплекта измерительного прибора для коаксиального тракта с каналом 7/3 мм (50 Ом, «Экспертиза»)

Обозначения по ГОСТ 15094

  • Д1-хх — установки для поверки аттенюаторов и эталонные аттенюаторы радиодиапазона
  • Д2-хх — резисторные и емкостные аттенюаторы
  • Д3-хх — поляризационные аттенюаторы
  • Д4-хх — предельные аттенюаторы
  • Д5-хх — поглощающие аттенюаторы
  • Д6-хх — электрически управляемые аттенюаторы
  • ОД1- хх — оптические эталонные аттенюаторы

Аттенюаторы радиодиапазона

Резисторные и емкостные аттенюаторы

Аттенюаторы разной мощности

Сигнал в резисторных и емкостных аттенюаторах ослабляется с помощью соответственно резистивного или емкостного делителя.

  • НАЗНАЧЕНИЕ: аттенюаторы высокой точности, как правило, низкочастотные
  • ПРИМЕРЫ: Д1-13А, Д2-14

Поляризационные аттенюаторы

Поляризационный аттенюатор представляет собой отрезок волновода круглого сечения с помещенной внутри поглощающей пластиной, положение которой относительно направления поляризации сигнала можно менять.

  • НАЗНАЧЕНИЕ: точный аттенюатор в СВЧ цепях
  • ПРИМЕРЫ: Д3-27, Д3-33А, Д3-19, Д3-38, Д3-36, АП-19, АП-20

Предельные аттенюаторы

Аттенюатор Д4-3

Принцип действия предельных аттенюаторов основан на затухании электромагнитных волн внутри волновода при длине волны больше критической.

Поглощающие аттенюаторы

Аттенюатор Д5-21

Принцип действия поглощающего аттенюатора основан на затухании электромагнитных волн в поглощающих материалах.

  • НАЗНАЧЕНИЕ: развязывающие аттенюаторы в СВЧ измерениях
  • ПРИМЕРЫ: Д5-20, Д5-21, АР-06, АР-07, АР-15

Основные нормируемые характеристики радиоизмерительных аттенюаторов

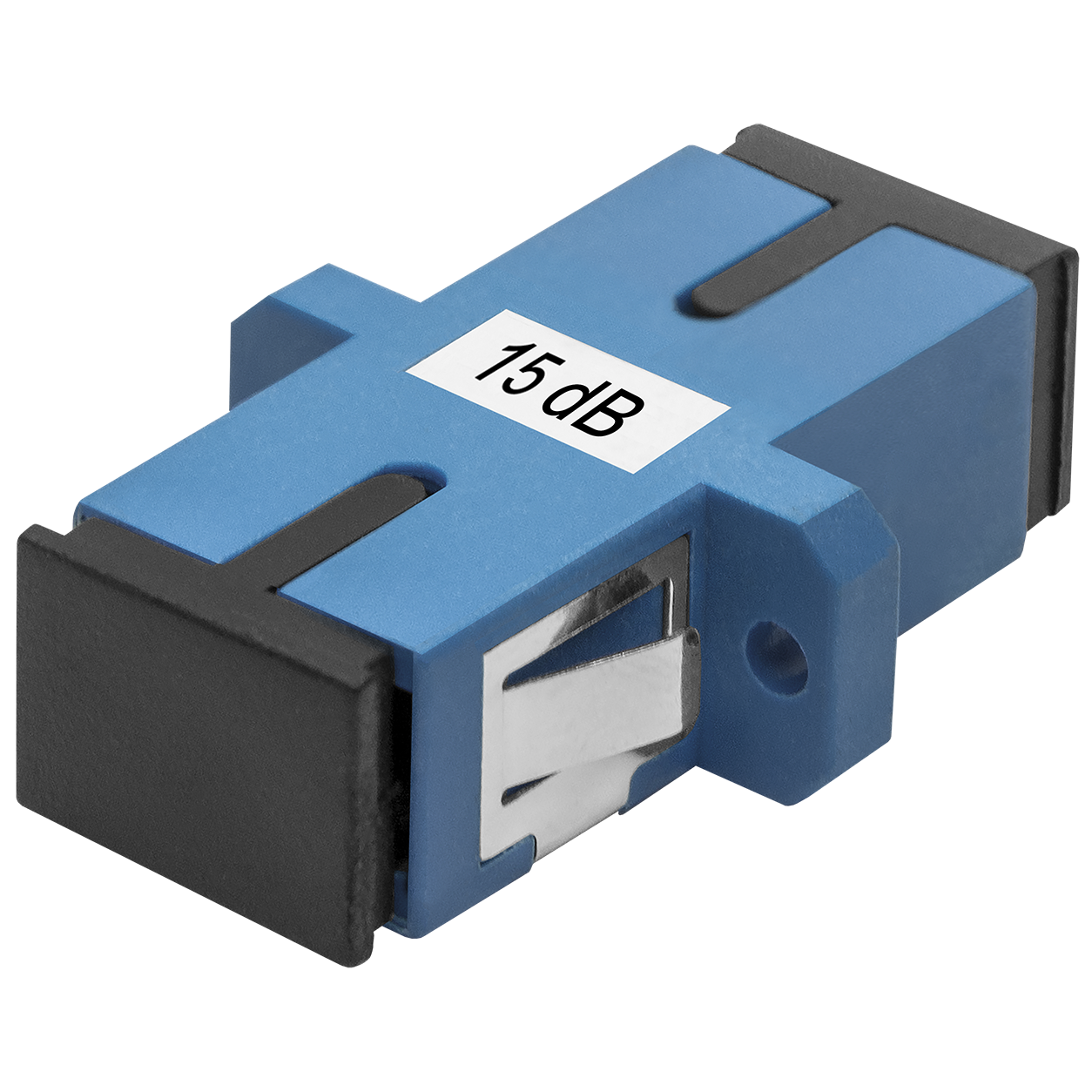

Оптические аттенюаторы

Принцип действия оптических аттенюаторов

Работа оптического аттенюатора основана на изменении оптических потерь при введении между торцами световодов поглощающих фильтров. Для согласования излучающего и приемного торцов световодов применяются согласующие узлы, коллимирующие и фокусирующие излучение.

  • НАЗНАЧЕНИЕ: для внесения в световодные системы заданного и регулируемого затухания.
  • ПРИМЕРЫ: ОД1-20, АОИ-3, FOD-5419

Основные нормируемые характеристики оптических аттенюаторов

  • Диапазон регулировки ослабления
  • Диапазон длин волн
  • Погрешность установки коэффициента ослабления
  • Погрешность импеданса

Схемы аттенюаторов

Схема разбалансированного аттенюатора П-типа Схема сбалансированного аттенюатора П-типа Схема разбалансированного аттенюатора Т-типа Схема сбалансированного аттенюатора Т-типа

Основными схемами, используемыми в аттенюаторах, являются аттенюаторы П-типа и T-типа. Они могут потребоваться, чтобы сбалансировать или разбалансировать сети в зависимости от геометрии линии, с которой они будут использоваться, сбалансированной или несбалансированной. Например, аттенюаторы, используемые с коаксиальными линиями, должны быть в несбалансированной форме, в то время как аттенюаторы для работы с витой парой должны быть в сбалансированной форме.

Четыре фундаментальных схемы аттенюаторов приведены на рисунке справа. Так как схема аттенюатора состоит исключительно из пассивных элементов сопротивления, она линейна и взаимна. Если схема также симметрична (так обычно бывает, то как правило, требуется, чтобы входные и выходные сопротивления Z1 и Z2 были равны), то входные и выходные порты не отличаются, но по соглашению левую и правую стороны схемы называют входом и выходом, соответственно.

Характеристики аттенюатора

Микроволновый РЧ аттенюатор

Основные характеристики аттенюаторов:

  • Затухание выражается в децибелах относительной мощности. Схема в 3дБ снижает мощность до половины, 6дБ на 1/4, 10дБ на 1/10, 20дБ до одной сотой, 30dB до одной тысячной и так далее. Для напряжения необходимо удвоить децибелы, так, например, 6 дБ составляет половину напряжения.
  • Частотный диапазон, например, DC-18 ГГц
  • Рассеиваемая мощность зависит от массы и площади поверхности резистивного материала, а также от возможных ребер охлаждения.
  • КСВ — это коэффициент стоячей волны для входных и выходных
  • Точность
  • Повторяемость

РЧ-аттенюаторы

Радиочастотные аттенюаторы, как правило, являются коаксиальными с точными разъемами в качестве портов, и коаксиальной, микрополосковой или тонкопленочной внутренней структурой. Для СВЧ требуется волновод специальной структуры.

Важные характеристики: точность, низкий КСВ, плоская АЧХ, повторяемость.

Размер и форма аттенюатора зависят от его способности рассеивать мощность. РЧ аттенюаторы используются в качестве нагрузки и, как известно затухания и защиты рассеиваемой мощности в измерении радиочастотных сигналов.

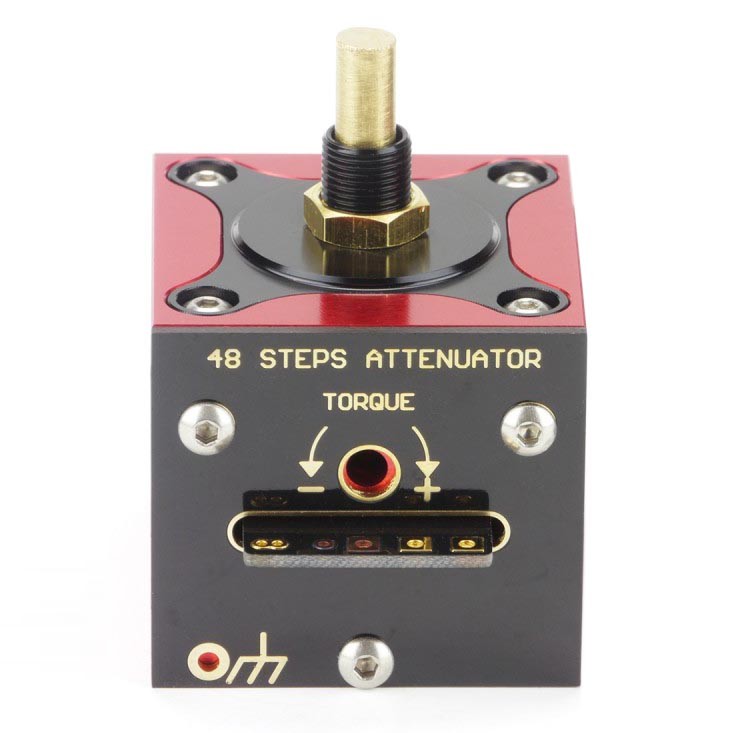

Аудио-аттенюаторы

Линейный аттенюатор в предусилителе или аттенюатор мощности после усилителя мощности использует электрическое сопротивление для уменьшения амплитуды сигнала, который достигает динамик, уменьшая уровень громкости на выходе. Линейный аттенюатор имеет меньшую мощность, такую как ½-ваттный потенциометр или делитель напряжения и контролирует уровни сигналов предусилителя, в то время как аттенюатор мощности имеет более высокую максимально допустимую мощность, такую как 10 ватт и более, и используется между усилителем и динамиком.

Значения компонентов для схем сопротивления и аттенюаторов

Этот раздел касается П-, Т-, Г-образных схем, выполненных на резисторах и имеющих на каждом порту вещественное сопротивление.

  • Все сопротивления, токи, напряжения и двухпортовые параметры будут считаться вещественными. Для практического применения это предположение допустимо.
  • Схема предназначена для определенного сопротивления нагрузки, ZLoad, и, в особенности, для определенного сопротивления источника, Zs.
  • Сопротивление на входном порту будет ZS, если выходной порт оканчивается ZLoad.
  • Сопротивление на входном порту будет ZLoad, если выходной порт оканчивается ZS.

Характеристика данных для расчета компонентов аттенюатора

Эта схема используется в общем случае, все Т-образные схемы, все П-образные схемы и Г-образные схемы, когда внутреннее сопротивление источника больше или равно сопротивлению нагрузки Г-образная схема вычислений предполагает, что порт 1 имеет самое высокое сопротивление. Если выходной порт оказывает высокое сопротивление, то используют этот показатель Уникальные обозначения для Т, П и Г-образных схем

Аттенюатор с двумя портами, как правило, двунаправленный. Однако в этом разделе он будет рассматриваться, как однонаправленный. В целом любым из двух приведенных выше рисунков будут предполагаться в большинстве случаев. В случае Г-образной схемы, правый рисунок будет использоваться, если сопротивление нагрузки будет больше, чем внутренне сопротивление источника.

Резистору в каждой схеме дано уникальное обозначение для уменьшения путаницы.

Вычисление значения компонента Г-образной схемы предполагает, что сопротивление для порта 1 (слева) равно или выше, чем сопротивление для порта 2.

Используемые термины

  • Схема включает в себя Pi, Т, L-образные схемы, аттенюатор с двумя портами.
  • Двухпортовый аттенюатор включают в себя Pi, Т, L-образные схемы.
  • Входной разъем означает входной разъем двух портового аттенюатора.
  • Выходной разъем означает выходной разъем двух портового аттенюатора.
  • Симметричный означает случай, когда источник и нагрузка имеют равные сопротивления.
  • Потеря означает отношение мощности, поступающей на входной разъем аттенюатора, к мощности, рассеиваемой на нагрузке.
  • Вносимые потери означают отношение мощности, подведенной к нагрузке, если бы нагрузка была непосредственно связана с источником, и мощности, потребляемой нагрузкой при подключении через аттенюатор.

Используемые символы

Пассивные, активные схемы и аттенюаторы являются двунаправленными с двумя портами, но в этом разделе они будут рассматриваться как однонаправленные.

  • ZS = выходное сопротивление источника.
  • ZLoad = входное сопротивление нагрузки.
  • Zin = сопротивление на входном порту, когда ZLoad подключено к выходному порту. Zin — функция сопротивления нагрузки.
  • Zout = сопротивление на выходном порту, когда Zs подключено ко входному порту. Zout -функция сопротивления источника.
  • Vs = напряжение холостого хода.
  • Vin = напряжение, приложенное к входу на источник.
  • Vout = напряжение, приложенное к нагрузке на выходной порт.
  • Iin = ток, поступающий на вход порта от источника.
  • Iout = ток, поступающий на нагрузку от выходного порта.
  • Pin = Vin Iin = мощность, поступающая на вход порта от источника.

Pout = Vout Iout = мощность, потребляемая нагрузкой от выходного порта.

  • Pdirect = мощность, которая употребится нагрузкой, если нагрузка была бы подключена непосредственно к источнику.
  • Lpad = 10 log10 (Pin / Pout) всегда. И, если Zs = ZLoad , тогда и Lpad = 20 log10 (Vin / Vout). Обратите внимание, как определено, Loss ≥ 0 дБ
  • Linsertion = 10 log10 (Pdirect / Pout). И, если Zs = ZLoad, тогда Linsertion = Lpad.
  • Loss ≡ Lpad. Loss определено как Lpad.

Расчет симметричного Т-образного резистора

Расчет симметричного П-образного резистора

Расчет Г-образного резистора для подстройки сопротивления

Если источник и нагрузка являются резистивными (например, Z1 и Z2 имеют нулевую или очень маленькую мнимую часть), то L-образный резистор может быть использован, для соответствия их друг к другу. Как видно, обе стороны резистора могут быть источником и грузкой, но сторона Z1 должна иметь наибольшее сопротивление.

Большие положительные значения означают более высокие потери. Потеря является монотонной функцией сопротивления. Более высокие значения сопротивления требуют более высоких потерь.

Преобразование Т-образного резистора в П-образный резистор

Это преобразование треугольник-звезда

Преобразование П-образного резистора в Т-образный резистор

Преобразование между резистором с двумя портами и схемой

Т-образная схема для параметров сопротивления

Параметры сопротивления на пассивном резисторе с двумя портами

Всегда возможно представлять резистивную t-схему как схему с двумя портами. Представим следующим образом особенно простые параметры использования сопротивления:

Параметры сопротивления Т-схемы

Предыдущие уравнения легко обратимы, но если потеря будет недостаточной, то у некоторых компонентов t-схемы будут отрицательные сопротивления.

Параметры входа в П-образную схему

Эти предыдущие параметры T-схемы могут быть алгебраически преобразованы в параметры П-схемы.

Входные параметры в П-образной схеме

Предыдущие уравнения легко обратимые, но если потеря будет недостаточной, то у некоторых компонентов схемы будут отрицательные сопротивления.

Общий случай, определяющий параметры сопротивления исходя из требований

Поскольку схема полностью сделана из резисторов, у неё должны быть определенные минимальные потери, чтобы соответствовать источнику и загрузке, если они не равны.

Минимальные потери задаются как

Несмотря на пассивное соответствие два порта могут иметь меньше потерь, если они не будут преобразоваться в резистивный аттенюатор.

Как только эти параметры будут определены, они смогут быть реализованы как T или П-образная схема как описано выше.

Применение

Аттенюаторы используются в тех случаях, когда необходимо ослабить сильный сигнал до приемлемого уровня, например, во избежание перегрузки входа какого-либо прибора чрезмерно мощным сигналом. Полезным побочным эффектом является то, что использование аттенюатора между линией и нагрузкой улучшает коэффициент бегущей волны и коэффициент стоячей волны в подводящей линии в случае, когда нагрузка плохо согласована с линией.

Энергия входного сигнала, не поступившая на выход, преобразуется в тепло, как в оптическом, так и в электрическом аттенюаторе. Поэтому мощные аттенюаторы конструктивно должны предусматривать охлаждение.

В простейшем случае электрический аттенюатор строится на основе резисторов.

См. также

Литература

  • Справочник по элементам радиоэлектронных устройств / Под ред. В. Н. Дулина и др. — М.: Энергия, 1978
  • Шкурин Г. П. Справочник по электроизмерительным и радиоизмерительным приборам / 3-е изд. М., 1960
Нормативно-техническая документация
  • IEC 60869-1(1994) Аттенюаторы волоконно-оптические. Часть 1: Общие технические условия
  • ОСТ5.8814-88 Аттенюаторы и фазовращатели коаксиальные, механически перестраиваемые. Основные параметры, конструкция и размеры, методы контроля
  • ГОСТ 8.249-77 ГСИ. Аттенюаторы коаксиальные и волноводные измерительные. Методы и средства поверки в диапазоне частот от 100 кГц до 17,44 ГГц

Ссылки

Аттенюатор оптический | ATE-M.BY

Аттенюатор является устройством для снижения интенсивности колебаний (электрических или электромагнитных).

Оптический аттенюатор в свою очередь предназначен для ослабления уровня оптического сигнала. От франц. attenuer означает «ослабить, смягчить».

Оптический аттенюатор в большинстве случаев относится к пассивному телекоммуникационному оборудованию (не потребляет электроэнергию). Когда же необходимо намеренно вносить затухание (ослаблять сигнал)? А необходимо это, например, для снижения сильного уровня (мощности) сигнала перед оптическим приемником во избежание перегрузки последнего.

Благодаря аттенюаторам возможно использование на волоконно-оптических линиях связи (ВОЛС) с различным затуханием приемо-передающего оборудования с одинаковыми характеристиками. Также они используются для стрессового тестирования оптической линии, под которым подразумевается имитация работы ВОЛС при различных условиях. Это дает возможность проверить стабильность сети, а также работоспособность оборудования, в том числе по истечении определенного периода времени, поскольку излучатели предрасположены к снижению мощности излучения.

Аттенюатор можно назвать противоположностью усилителя, хотя по принципу работы эти устройства различны.

Затухание с помощью аттенюатора может вноситься фиксированное и регулируемое (переменное).

Аттенюаторы с фиксированным затуханием

У таких аттенюаторов в конструкции присутствуют специализированные оптические волокна (HAF), в связи с чем они находят широкое применение в случаях, где нужно существенно ослабить сигнал и при этом получить малые обратные потери.

Способы внесения фиксированного затухания

  • Воздушный зазор фиксированной величины
  • Специальный поглощающий фильтр, встроенный в аттенюатор

Возможные соединения

  • Два оптических патч-корда (тип «мама–мама»)
  • Патч-корд и оптическая розетка (тип «мама–папа»)

Виды исполнения

  • Оптическая розетка, типы – FC, SC, ST, LC: затухание вносится посредством воздушного зазора
  • FM-аттенюатор: снижение уровня сигнала происходит благодаря отрезку специального волокна, который имеет заданное ослабление
  • Оптический шнур, который оконцован коннекторами FC, SC, ST либо LC с UPC- или APC-полировкой
Аттенюаторы с регулируемым затуханием

С помощью таких аттенюаторов вносимое затухание можно плавно регулировать посредством изменения величины воздушного зазора между торцами феррул соединяемых коннекторов. Величина устанавливается с точностью в 0,5 дБ.

Основные технические характеристики

Длина волны калибровки

  • Тип волокна
  • Величина вносимых потерь
  • Диапазон устанавливаемого затухания
  • Разрешение
  • Повторяемость установления затухания
  • Величина обратных потерь
  • Тип коннектора

Области (направления) наибольшего распространения аттенюаторов

  • Локальные оптические сети
  • Сети кабельного телевидения
  • Магистральные сети передачи данных
  • Контрольно-измерительные работы

Активный аттенюатор. Разговорные узлы телефонных аппаратов. Простейший аттенюатор для аудиокарты

Простой, но очень полезный прибор для тех кто занимается аналоговой техникой. Устройство делителя по сути проще некуда, два резистора, но есть свои нюансы. Главный из них это то что для корректной работы делителя нужно строгое постоянство сопротивления нагрузки. В ВЧ цепях существует стандарт в 50 и 75 ом, и большинство аттенюаторов рассчитаны под эти значения. Но случаи бывают разные, и на низких частотах где согласование не требуется, импедансы возможных нагрузок могут существенно различаться, от чего коэффициент деления будет заметно изменятся. Чтобы это предотвратить
на выходе нужно ставить повторитель. Собранный аттенюатор обладает следующим характеристиками:

За основу была взята схема из книги Иванова Б.С. “Осциллограф — Ваш помощник”

Доработанная схема приведена на рисунке.

Особое внимание следует уделить монтажу делителя и входных цепей повторителя в целях снижения паразитных емкостей. Для этого цепи делителя и полевик должны находиться по возможности дальше от корпуса и других массивных заземленных элементов. В качестве переключателя выбора ослабления использован доработанный переключатель напряжения сети, опять таки в целях снижения емкостей. Для устранения наводок корпус должен быть металлический, а сетевые провода и трансформатор экранированы. При сборке был примерен навесной монтаж. Размещать делитель и полевик на плате не рекомендуется.

НПО “ИНТЕГРАЛ” в г. Минске производит ИС для громкоговорящего ТА ЭКР1436ХА2 (аналог фирмы MOTOROLA” – МС34118). АО “СВЕТЛАНА” в г. С-Петербурге выпускает эту микросхему с маркировкой КР1064ХА1.

Цоколёвка ИС ЭКР1436ХА2 приведена на рис. 3 49

назначение выводов в табл.3.13. Структурная схема ИС ЭКР1436ХА2 приведена на рис. 3.50.

ИС ЭКР1436ХА2 представляет собой управляемый голосом усилитель для ТА с громкой связью. ИС включает в себя все необходимые усилители, аттенюаторы, детекторы уровня и логическую схему управления, являющиеся основой для высококачественных телефонных систем.

Микросхема включает в себя микрофонный усилитель с регулировкой усиления и блокировкой усилителя, приёмный и передающий аттенюаторы, работающие в дополняющем режиме, детекторы уровня на входах и выходах обоих аттенюаторов и идентификаторы фонового шума для каналов передачи и приёма. Детектор сигнала частотного набора номера блокирует выход приёмного идентификатора фонового шума во время сигнала частотного набора.

Микросхема включает в себя также два линейных усилителя мощности, которые могут использоваться для создания гибридной схемы связи с внешним трансформатором связи Для фильтрации шума (50 Гц и др.) в приёмном канале может использоваться фильтр верхних частот. Вход блокировки микросхемы позволяет отключить питание всей схемы громкой связи в то время, когда этот режим не используется. ИС ЭКР1436ХА2 может работать как от источника питания, так и от телефонной линии. Напряжение питания ИС находится в пределах от 2,8 до 6,5 В. Типовой ток потребления 5мА.

Табл. 3.13. Назначение выводов ИС ЭКР1436ХА2.

Обозначение

Назначение

Выход фильтра. Выходное сопротивление менее 50 Ом.

Вход фильтра. Входное сопротивление более 1 МОм.

Вход блокировки микросхемы. “Низкий” уровень (“Высокий” уровень (> 2,0 В) запрещает работу ИС. Номинальное входное сопротивление при этом составляет 90 кОм.

Напряжение питания. Рабочее напряжение находится в пределах от 2,8 до 6,5 В при потребляемом токе около 5,0 мА. При снижении VCC от 3,5 до 2,8 В схема АРУ понижает усиление приёмного аттенюатора до -25 дБ в режиме приёма.

Выход второго парафазного усилителя. Имеет фиксированный коэффициент усиления и равен -1. Выходной сигнал противофазный относительно выхода НТО-.

Выход первого парафазного усилителя. Коэффициент усиления устанавливается внешними резисторами.

Вход первого парафазного усилителя. Уровень постоянного напряжения примерно равен VB.

Выход передающего аттенюатора. Уровень постоянного напряжения примерно равен VB.

Вход передающего аттенюатора. Максимальный уровень входного сигнала 350 мВ. Входное сопротивление равно 10 кОм.

Выход микрофонного усилителя. Коэффициент усиления устанавливается внешними резисторами.

Вход микрофонного усилителя. Уровень постоянного напряжения примерно равен VB.

Вход блокировки микрофона. “Низкий” уровень (“Высокий” уровень (> 2,0 В) блокирует микрофонный усилитель, не оказывая влияния на остальные узлы схемы.

Вход управления громкостью. Приёмный аттенюатор имеет максимальное усиление в режиме приёма при напряжении на входе VLC равном VB. При напряжении на входе VLC равном 0,3 В усиление приёмного аттенюатора менее -35 дБ. На усиление в режиме передачи не влияет.

Вход установления постоянной времени переключения аттенюаторов при помощи внешней RC-цепи.

Выходное напряжение равное половине VCC. Это напряжение необходимо в качестве общей точки по переменному току и для управления уровнем громкости.

Вход установления постоянной времени идентификатора фонового шума передачи при помощи внешней RC-цепи.

Вход детектора уровня передачи со стороны микрофона.

Выход детектора уровня передачи со стороны микрофона и вход идентификатора фонового шума передачи.

Выход детектора уровня приёма со стороны громкоговорителя.

Вход детектора уровня приёма со стороны громкоговорителя.

№ вывода

Обозначение

Назначение

Вход приёмного аттенюатора и детектора сигнала частотного набора номера. Максимальный уровень входного сигнала 360 мВ. Входное сопротивление равно 10 кОм.

Выход приёмного аттенюатора. Уровень постоянного напряжения примерно равен VB.

Вход детектора уровня передачи со стороны линии.

Выход детектора уровня передачи со стороны линии.

Выход детектора уровня приёма со стороны линии и вход идентификатора фонового шума приёма.

Вход детектора уровня приёма со стороны линии.

Вход установления постоянной времени идентификатора фонового шума приёма при помощи внешней RC-цепи.

Общая точка схемы по постоянному току.

В обыкновенном телефоне оба абонента могут разговаривать одновременно и при этом передача разговора происходит в обоих направлениях. В громкоговорящем телефоне этот режим реализовать трудно. Вследствие высокого усиления в передающем и приёмном канале это приводит к возникновению самовозбуждения из-за обратной связи схемы и акустической связи громкоговорителя и микрофона. Поэтому в схеме реализован такой режим, что когда один из абонентов разговаривает, то включается соответствующий канал (передающий или приёмный) и выключается другой канал (уменьшается усиление канала). В этом случае усиление в петле обратной связи поддерживается меньше единицы. ИС ЭКР1436ХА2 обладает детекторами уровня, аттенюаторами и переключающей логической схемой, необходимой для правильной работы громкоговорящего ТА.

На рис. 3.61 приведена принципиальная электрическая схема громкоговорящего узла ТА на ИС ЭКР1436ХА2.

Часть схемы, обведённая пунктирной рамкой выполняет функцию индуктивности. Её можно заменить дросселем индуктивностью 1 Гн. Стабилитрон VD3 и конденсатор СЗ формируют питание схемы напряжением 5,6 В. Конденсатор фильтра СЗ на плате телефона необходимо расположить рядом с выводом 4 ИС. В ИС реализовано дополнительное напряжение питания VB (вывод 15), равное половине напряжения питания VCC. Это напряжение необходимо в качестве общей точки для переменного тока и обеспечивает регулировку уровня громкости путём изменения напряжения на входе VLC (вывод 13). При подаче на вход CD (вывод 3) “высокого” уровня происходит блокировка микросхемы, что позволяет снизить потребляемую мощность.

Резисторы R4 и R5 задают ток питания электретного микрофона ВМ1. Входное сопротивление микрофонного усилителя составляет 10 кОм. Коэффициент усиления микрофонного усилителя определяется резисторами R6 и R9 (Ку = R9/R6). Конденсатор С8 предотвращает возбуждение усилителя. “Высокий” уровень на входе MUT (вывод 12) блокирует работу микрофонного усилителя.

Через конденсатор С9 сигнал с выхода микрофонного усилителя поступает на вход передающего аттенюатора TXI (вывод 9), а через конденсатор С8 и резистор R7 на вход детектора уровня передачи TU2 (вывод 17). С выхода передающего аттенюатора ТХО (вывод 8) через резистор R11 и конденсатор С11 сигнал микрофона поступает на вход парафазного усилителя HTI (вывод 7). Коэффициент усиления первого парафазного усилителя определяется резисторами R11 и R12. Коэффициент усиления второго парафазного усилителя фиксирован и равен -1. Выходное сопротивление парафазных усилителей менее 10 Ом. С выхода второго парафазного усилителя НТО+ (вывод 5) сигнал микрофона через резистор R14 и конденсатор С18 подаётся на базу транзистора VT3. Транзистор согласует выходное сопротивление парафазного усилителя с импедансом линии.

Сигнал с линии через конденсатор С17, С19 и резистор R17 поступает на вход фильтра FI (вывод 2). Элементы фильтра R20, R24, С22 и С23 подобраны

таким образом, чтобы срезать помехи сетевой частоты 50 Гц, которые могут на водиться на внешние провода телефонной линии. Конденсаторы С17, С19 и резисторы R17, R18 представляют собой балансную цепь для согласования с импедансом линии. С выхода фильтра FO (вывод 1) сигнал поступает через раздели тельный конденсатор С20 на вход приёмного аттенюатора RXI (вывод 21) и через конденсатор С21 и резистор R19 на вход детектора уровня приёма RLI1 (вывод 26). С выхода приёмного аттенюатора RXO (вывод 22) через конденсатор С26 и резистор R25 сигнал подаётся на вход VIN (вывод 4) усилителя мощности на ИС ЭКР1436УН1. Резисторы R25 и R26 задают коэффициент усиления усилителя мощности DA2. Конденсатор С27 предназначен для исключения возбуждения усилителя. С выхода усилителя мощности V01 (вывод 5) усиленный сигнал подаётся на громкоговоритель, а также через конденсатор С28 и резистор R27 на вход детектора уровня приёма RLI2 (вывод 20).

Четыре детектора уровня (два в приёмном канале и два в канале передачи) обеспечивают на своих выходах постоянное напряжение, пропорциональное уровню сигнала на входах. Это достигается подключением конденсаторов С13, С14, С15 и С16 на выходах детекторов уровня. Конденсаторы имеют небольшое время заряда и большое время разряда, задаваемое внутренним источником тока 4 мкА. Конденсаторы на всех четырёх выходах должны иметь одинаковую ёмкость (±10%). Компараторы сравнивают уровни сигналов приёма и передачи с выходов детекторов уровня и в зависимости от того, уровень какого сигнала выше, посредством схемы управления аттенюаторами открывается соответствующий аттенюатор (передачи или приёма).

Передающий и приёмный аттенюаторы работают в дополняющем режиме, т. е. когда один имеет максимальное усиление (+6,0 дБ), то другой имеет максимальное ослабление сигнала (-46 дБ), и наоборот. Они не могут быть полностью включены или полностью выключены. Сумма их коэффициентов передачи остаётся постоянной и имеет значение -40 дБ. Аттенюаторы управляются схемой управления аттенюаторами. Резистор R28 и конденсатор С25 на входе СТ (вывод 14) задают время переключения аттенюаторов. Напряжение 240 мВ на входе СТ (вывод 14) относительно напряжения VB открывает приёмный аттенюатор и закрывает передающий. Напряжение -240 мВ переводит микросхему в режим передачи. Напряжение на входе СТ равное напряжению VB переводит микросхему в режим ожидания (коэффициент передачи обоих аттенюаторов равен -20 дБ).

Резисторы R7, R8 и конденсаторы С6, С7 задают постоянную времени на входах СРТ (вывод 10) и CPR (вывод 27) идентификаторов фонового шума. Их назначение состоит в том, чтобы отличить сигнал речи (который содержит характерные всплески уровня) от фонового шума (сигнал сравнительно постоянного ровня). Выход идентификаторов фонового шума связан со схемой управления аттенюаторами.

ИС ЭКР1436УН1, которая применяется в схеме громкой связи ТА имеет зарубежный аналог фирмы MOTOROLA -МС34119. АО “СВЕТЛАНА в г. С-Петербурге выпускает эту микросхему с маркировкой КР1064УН2. Цоколёвка ИС ЭКР1436УН1 приведена на рис. 3.52. ИС создаёт максимум усиления при минимальном напряжении питания 2,0 В. Максимальное напряжение питания ИС 16 В. Типовой ток потребления 2,7 мА. Максимальное напряжение входного сигнала ±1 В. Разделительные конденсаторы к громкоговорителю не нужны. ИС допускает применение громкоговорителей с сопротивлением от 8 до 100 Ом. Выходная мощность составляет 250 мВт при работе с громкоговорителем на 32 Ом. Усилитель на ИС ЭКР1436УН1 обладает низкими нелинейными искажениями.

Подачей “высокого” уровня (=> 2,0 В) на вход CD (вывод 1) устанавливается режим пониженной потребяемой мощности (ток покоя 65 мкА). “Низкий” уровень (

Структурная схема и типовая схема включения ИС ЭКР1436УН1 приведены на рис. 3.53.

Резисторами R1 и R2 устанавливается коэффициент усиления УНЧ, который может составлять от 0 до 46 дБ. Входы FC2 (вывод 2) и FC1 (вывод 3) предназначены для подключения корректирующих ёмкостей. Вход FC1 (вывод 3) является общей точкой по переменному току. Конденсатор С2 позволяет увеличить коэффициент подавления нестабильности источника питания. Этот вывод может быть использован как дополнительный вход. Конденсатор СЗ увеличивает подавление пульсации источника питания и также влияет на величину времени включения. Допускается оставлять этот вывод свободным, если достаточно ёмкости, подключенной к выводу FC1.

В зарубежных ТА часто применяется ИС громкой связи МС31018 и её аналог SC77655S. Упрощённая структурная схема ИС МС31018 приведена на рис. 3.55.

Структурная схема ИС МС34018 аналогична ИС МС34118. Основное отличие состоит в том, что в ИС МС34018 есть свой усилитель приёма и отсутствуют парафазные усилители и фильтр высоких частот. Детекторов уровня не четыре, как в ИС МС34118, а два.

Схема включения ИС МС34018 приведена на рис. 3.56.

Часть схемы, обведённая пунктирной рамкой, выполняет функцию индуктивности. Её можно заменить дросселем, индуктивностью 1 Гн.

Транзистор VT3, подключенный к выходу передающего аттенюатора ТХО (вывод 4), включен по схеме эмиттерного повторителя. С выхода эмиттерного повторителя сигнал подаётся на базу транзистора VT4, который усиливает сигнал и передаёт его в линию.

Резисторы R20, R22, R23 и конденсатор С18 представляют собой балансную цепь для согласования с импедансом линии.

Конденсатор С4 на выходе детектора уровня передачи TLO (вывод в) и С5 на выходе детектора уровня приёма RLO) (вывод 8) обеспечивают постоянное напряжение на выходах детекторов уровня, пропорциональное уровню сигнала на входе. Время разряда конденсаторов задаётся резисторами R7 и R8. Сигналы с выходов детекторов уровня сравниваются компаратором. С выхода компаратора сигнал поступает на схему управления аттенюаторами, который включает соответствующий канал (передачи или приёма), в зависимости от того, уровень какого сигнала выше.

Переключение аттенюаторов в ИС МС34018 осуществляется также, как и в ИС МС34118. Резистор R9 и конденсатор С6 на входе XDC (вывод 23) задают время переключения аттенюаторов. Напряжение на входе XDC на 150 мВ меньше, чем VCC переключает аттенюаторы в режим приёма, а напряжение на 6 мВ

меньше, чем VCC переключает аттенюаторы в режим передачи.

И в заключение приведём схему громкой связи на дискретных элементах (рис. 3.57). Эта схема встречается в недорогих ТА низкого класса типа TECHNIKA.

Дроссель L1 предназначен для увеличения максимального тока питания усилителя приёма. Выходной каскад усилителя приёма выполнен по двухтактной схеме на транзисторах VT4, VT5 и обеспечивает номинальную выходную мощность 250 мВт на нагрузку 50 Ом. Диоды VD3 и VD4 смещают двухтактный каскад в состояние проводимости для устранения переходных искажений. Резистор R16 и конденсатор С11 представляют собой цепь отрицательной обратной связи для исключения возбуждения усилителя. Переменный резистор R9 и резистор R8 обеспечивают согласование схемы с импедансом линии для максимального подавления местного эффекта. Переменным резистором R11 можно регулировать громкость приёмного усилителя.

Резисторы Rl, R2 и конденсатор С1 составляют цепь питания микрофона ВМ1. Усилитель сигнала микрофона выполнен на транзисторах VT1 и VT2.

Недостаток данной схемы в том, что в ней отсутствует управление усилителями приёма и передачи для их работы в дополняющем режиме.

Я рассказывал, что у меня возникла проблема с подключением беспроводной петлички к смартфону. Проблему я уже решил , мне даже не понадобилось собирать аттенюатор (делитель напряжения).

Однако, я успел поизучать эту тематику. Мне было довольно тяжело в это вникнуть, так как сложно было найти толковую информацию. В конце концов я нашёл информацию (на иностранном языке), но засел за изучением электроники: к сожалению, до этого не занимался радиолюбительством. Надеюсь, помогу кому-то с этим, на первый взгляд, гиблым делом.

Зачем нужен аттенюатор?

Зачем вам может быть нужен аттенюатор? Ну, например, вы хотите подключить в микрофонный вход сигнал, который предназначается для аудио колонок. Уровни аудио сигналов бывают разные, несмотря на то, что подключаться они могут одинаковыми штекерами. Понятно, что уровень может быть любым, но есть стандартные значения, которые вы можете встретить чаще всего. Измеряются они в специальных единицах — децибелах. Это относительные единицы. Честно сказать, у меня возник когнитивный диссонанс, когда я знакомился с этой темой. Как звук может измеряться в относительных единицах? Возьмём, к примеру, другие относительные единицы — проценты. Если с нулём все понятно, то что принимать за 100%? А если что-то и принять, то как обозначать звук громче ста процентов?

На самом деле ничего сложного нет. Есть какое-то абсолютное опорное значение, относительно которого будут производиться последующие измерения. Для процентов — это единица. А вот децибелы бывают разные. На википедии это хорошо расписано. В данном случае нас интересуют dBu и dBV. Это специальные обозначения децибелов, за условный ноль которых приняты 0,77 В и 1,0 В соответственно. На этой странице мы можем переводить наши величины из одних единиц в другие.

Стандартные уровни

Для студийной аппаратуры используется стандартный уровень +4 dBu, а для потребительской аудиотехники используется стандартный уровень -10 dBV. Я планировал создать аттенюатор для подключения сигнала с ресивера радио петличной системы к смартфону. Давайте на этом примере и рассмотрим как собрать аттенюатор.

Какой уровень сигнала ожидается на смартфоне я в его документации не нашел. Но на беннет форуме мне подсказали , что это примерно 1 мВ.

Нам нужно будет определить, какой уровень сигнала отдаёт наш ресивер, затем рассчитать номиналы компонентов аттенюатора, и собрать его, а потом подключить аудио линию через него.

Узнаём необходимое затухание

Для начала, определим уровень сигнала из ресивера. У него есть два выхода. Один мониторный — для наушников звукооператора, второй — output. Он то нас и интересует. Сигнал на нём ниже, чем на мониторном. Я буду передавать синусоидальный сигнал по радиоканалу, благо на трансмиттере есть возможность подключения line сигнала. В гнездо ресивера вставим кабель, и подключим мультиметр. Мультиметр я выставил на измерение переменного напряжения с пределом 200 мВ. У меня отобразилось 90 мВ. Это вполне сопоставимо с тем, что написано в документации : Audio output level: 120 mV

Но это не соответствует стандартным уровням. Хотя нам это не важно, главное правильно подобрать номиналы сопротивлений в аттенюаторе.

Я нашёл просто бесценный сайт (uneeda-audio.com), на котором очень много полезной информации, как раз то, что мне было нужно. Откроем документик, в котором сопоставлены значения dBu, dBv и вольтажей. [на главной странице поиск по Decibel Table].

Наше значение — 90мВ, нужно получить 1мВ. То есть уменьшить значение напряжения в 90 раз. Если это перевести в децибелы, получится x=10 lg(90/1)=19,54 dB. Грубо говоря, нам нужно собрать аттенюатор на 20децибел.

Определяемся с конфигурацией

Аттенюаторы бывают разных форм: Г, П, Т и так далее. Все они являются делителями напряжения. Выходное напряжение рассчитывается как частное входного напряжения и значения выражения 1+отношение номиналов резисторов (это не зависит от импедансов источника и нагрузки). Можно убедиться в справедливости этого уравнения самостоятельно, применив закон Ома, а затем сравнив этот результат с результатом, полученным при использовании номиналов резисторов.

Любую из форм аттенюаторов можно собрать как для балансного подключения, так и для небалансного. Для этого достаточно отразить их. Но, поскольку у меня будет использоваться небалансное подключение, меня такие формы не интересуют. Выбираем между формами Г, Т и Т с мостиком.

  • Г-образная форма несимметрична. То есть вход и выход такого аттенюатора при подключении путать нельзя. Однако, такую форму проще всего собрать.
  • Т-образная форма симметрична, соответственно такой аттенюатор можно включать в линию любой стороной. Это удобнее.
  • Форма Т с мостиком — тоже симметрична. Её особенностью является то, что в ней R1 и R2 равны импедансу аттенюатора.

Рассмотрим сборку на примере L pad.

Инструкции по рассчётам я взял всё с того же сайта, что указывал выше. Нам нужно вычислить номиналы компонентов, зная нужное затухание.(затухание db/20) или воспользовавшись таблицей . В нашем случае K=10.
2) Далее инструкция предлагает определить что нам важнее соблюдать: входной или выходной импеданс? По идее нам предпочтительнее соблюдать выходной импеданс, чтобы смартфон воспринимал подключенный ресивер как нагрузку. Значит переходим на пункт 4.
4) В пункте 4 предлагается выбрать значение шунтирующего резистора равным импедансу выхода. И из полученного равенства выразить R1.

Но на самом деле соблюдение импедансов важно только для реально древней техники. В современной технике передача основана на вольтаже, соблюдать импедансы уже не нужно. В этом плане нам легче. Можно просто выставить какой-нибудь подходящий R1, выразить R2, собрать схему и проверить звучание. Если хотите, можете вместо R1 и R2 подключить потенциометр (он выступает как два резистора). С помощью него вы сможете непрерывно изменять значения сопротивлений и зафиксировать его на наиболее качественном звуке.

Покупка компонентов и сборка

Когда вы определитесь с номиналами сопротивлений, вам нужно будет выбрать наиболее близкие по величине резисторы. Есть резисторы с погрешностью 1%, но меня вполне устроят и с 5% погрешностью. Стандартные значения распределены по логарифмической шкале с шагом погрешности. Чтобы это всё не изучать, вы можете воспользоваться утилитой stdval от автора того сайта. Wine этот экзэшник не запустит, так как утилита написана под dos. Запускать её нужно с помощью dosbox. Вы просто вводите рассчитанное значение и погрешность, а программа выдаст вам ближайший по номиналу резистор, какой вы можете купить в радио магазине.

Спаяйте компоненты и вставьте их в какой-нибудь корпус.
Аттенюатор готов, приятного аппетита!

Эх, золотые 80-е, эпоха расцвета диско, хард-рока и действительно звучащей аудиоаппаратуры. Неудивительно, что многие аудиофилы до сих пор в своих системах используют компоненты 80-х (а то и 70-х) годов. Пусть и немного доработанные.

Однако, при сопряжении таких компонентов с современными источниками сигнала (CD- и DVD-плеерами, звуковыми картами и т.п.) возникают проблемы с согласованием уровней сигнала . В те годы не было жёстких стандартов в этом плане и различия в чувствительности входов разных аппаратов разных фирм, мягко говоря, поражают.

Просматривая спецификацию на какой-то старый усилитель 70-х годов, автор обнаружил “стандарты” по входам для тюнера, магнитной ленты и линейного входа в 155 мВ, 180 мВ, 200 мВ, 220 мВ, 250 мВ и 300 мВ. У современных аппаратов различия тоже наблюдаются, но уже не такие разительные.

Поэтому при согласовании между собой компонентов из разных эпох возникают…

Проблемы.

Первая проблема заключается в существенных различиях выходного уровня современных источников сигнала и чувствительности входов компонентов 80-х и 70-х годов.

Вторая проблема вытекает из первой — из-за высокой чувствительности (по современным меркам) входов «раритетных» аппаратов существует (и весьма серьёзный) риск перегрузки усилителя мощности.

Если посмотреть на характеристики старой аппаратуры, то мы увидим, что относительно стандартной чувствительностью для линейных входов, входов для CD-проигрывателя и тюнера является уровень 200 мВ. Причём больше всего вариаций встречается для входа тюнера, где чувствительность порой достигает 100-150мВ. Причины такого разнообразия неясны, да и неважны.

Гораздо более важным является тот факт, что «старомодный» уровень 200 мВ абсолютно не соответствует современному стандарту на выходные уровни CD, DVD и MD проигрывателей. Все без исключения эти устройства обеспечивают максимальное напряжение на выходе в 2В! Это в десять раз выше, чем входная чувствительность старых аппаратов.

Конечно, надо учесть, что в среднем уровень записи CD-дисков на 12 дБ ниже максимума. Следовательно средний уровень выходного сигнала составляет только 500 мВ. И ситуация кажется уже не такой катастрофичной. Но это опасная иллюзия, так как на правильно записанном компакт-диске пиковые уровни сигнала могут достигать 2 Вольт. И если ваш усилитель способен развить полную мощность уже при 200 мВ на входе, то такие пики сигнала вызовут сильнейшую перегрузку усилителя с весьма нежелательными, а порой и непредсказуемыми последствиями.

Резистивный аттенюатор.

К счастью, излишне высокий уровень выходного сигнала источника может быть довольно легко приведен к требуемому значению. Для этого нам потребуется простой резистивный делитель, представленный на рисунке:

Степень ослабления сигнала определяется соотношение резисторов R1 и R2. В примере, показанном на рисунке, коэффициент ослабления сигнала составляет 0,5 или в 2 раза. Ослабление можно выразить в дБ (да и правильнее так будет). В этом случае ослабление составит -6 дБ (минус показывает, что сигнал ослабляется).

Формула для расчета затухания в дБ: Ослабление=20log.

Чтобы избавить читателей от «сложных» расчётов, в таблице ниже приведён ряд практически-ориентированных примеров:

Номиналы резисторов взяты из стандартного ряда E12.
Скорее всего, аттенюаторы с ослаблением в -2,5 дБ и -3,3 дБ нужны не так часто. Но в силу упомянутых выше различий в уровнях сигнала аттенюаторы с ослаблением в -6 ​​дБ и -12 дБ являются очень востребованными.

Согласование

Кроме соотношения номиналов резисторов R1 и R2 (напомню, соотношение определяет затухание), мы должны учитывать и абсолютные значения этих резисторов. По каким критериям?

Со стороны входа аттенюатора мы должны принимать во внимание выходной импеданс источника сигнала, а со стороны выхода — входное сопротивление усилителя. Для примера рассмотрим учёт входного сопротивления усилителя.

Обратимся к высокочастотной технике. Здесь всегда пытаются обеспечить передачу максимальной мощности сигнала. Согласитесь, неплохая идея? Для этого необходимо, чтобы входное сопротивление аттенюатора было равно выходному импедансу источника сигнала.

В аудиотехнике практикуется совсем другой подход. Здесь стараются как можно меньше нагружать источник сигнала (т.е. входное сопротивление последующих компонентов делают как можно больше) иначе при перегрузках ограничение сигнала будет частотно-зависимым. То есть нарушается линейность источника сигнала, что в Hi-Fi и уж тем более в Hi-End системах недопустимо! Вдобавок сильное ослабление сигнала может привести к росту уровня шумов.

Учитывая вышесказанное, сопротивление нагрузки стоит выбирать минимум в 10 раз выше выходного сопротивления источника сигнала. Это проиллюстрировано на рисунке:

Выходное сопротивление большинства источников сигнала находится в диапазоне от одной до нескольких сотен Ом. Если мы обеспечим сумму сопротивлений R1 и R2 в интервале от 10 кОм до 20 кОм, то таким образом наш аттенюатор будет вполне безопасной нагрузкой для источника сигнала. Кстати, это было учтено при расчете значения резисторов приведенной выше таблице.

Входной импеданс усилителя чаще всего составляет порядка 47 кОм. Это сопротивление получается включено параллельно сопротивлению R2 нашего аттенюатора, и, конечно, влияет на его коэффициент деления. На практике, однако, полученные отклонения не так серьёзны. Например, если посчитать точно, то при расчётном затухании ненагруженного аттенюатора в -9,9 дБ, подключенный к усилителю с входным сопротивлением 47 кОм и источнику с выходным импедансом в 600 Ом, такой аттенюатор даст ослабление в -10.8 дБ. Как видим, разница весьма незначительная.

Конструкция.

С точки зрения конструкции, естественно, тут варианты могут быть разными, в зависимости от ваших способностей и подручных средств. Приведенные ниже фотографии показывают одну из возможных реализаций аттенюатора. Довольно, простую, эстетичную и удобную. Если использовать маломощные резисторы (0,125 Вт), то они легко помещаются в корпусе RCA-переходника.

Защитить контакты можно термоусадочной трубкой. Для удобства эксплуатации на корпусе стоит пометить затухание вашего аттенюатора.


Обратите внимание, что для снижения шумов, аттенюатор необходимо подключать на входе усилителя , а не на выходе источника. Если резисторы монтируются не в переходник, а в разрыв сигнального кабеля, то часть кабеля, подключённая ко входу усилителя, должна быть как можно короче .

Если вы часто экспериментируете с аппаратами в своей аудиосистеме или ищите «свой звук», то, скорее всего, будет очень полезно иметь набор таких аттенюаторов, перечисленных в таблице 1.

Статья подготовлена по материалам журнала «Электор Электроникс»,
вольный перевод Главного редактора «РадиоГазеты» .

Удачного творчества!

Аттенюаторы – это пассивные устройства, но их удобнее рассматривать вместе с децибелами. Аттенюаторы используются для ослабления сигнала, например, для уменьшения высокого уровня сигнала генератора для обеспечения низкого уровня, необходимого для подачи на антенный вход чувствительного радиоприемника (рисунок ниже). Аттенюатор может быть, как встроен в генератор сигналов, так и быть отдельным устройством. Он может обеспечивать фиксированный или регулируемый уровень ослабления. Секция аттенюатора может также обеспечивать изоляцию между источником и проблемной нагрузкой.

Постоянный импеданс аттенюатора совпадает с импедансом источника Zi и импедансом нагрузки Zн. Для радиочастотного оборудования равен Z = 50 Ом.

В случае, когда аттенюатор является отдельным устройством, он должен быть помещен между источником сигнала и нагрузкой в разрыв пути прохождения сигнала, как показано на рисунке выше. Кроме того, его импеданс должен совпадать и с импедансом источника Z i , и с импедансом нагрузки Z н , обеспечивая при этом указанную величину затухания. В этом разделе мы рассмотрим только конкретный, и самый распространенный, случай, когда выходное сопротивление источника и сопротивление нагрузки равны.

Наиболее распространенные типы аттенюаторов – секции Т и П типа.

Т-аттенюатор П-аттенюатор

Когда необходимо больше ослабить сигнал, несколько секций аттенюатором можно включить каскадно, как показано на рисунке ниже.

Децибелы

Отношения напряжений, используемые при разработке аттенюаторов, часто выражаются в децибелах. Безразмерный коэффициент ослабления напряжения (далее К) может быть получен из ослабления, выраженного в децибелах. Коэффициенты отношения мощностей, выраженные в децибелах, складываются. Например, аттенюатор 10 дБ, следующий за аттенюатором 6 дБ, обеспечит общее затухание 16 дБ.

10 дБ + 6 дБ = 16 дБ

Замечаемое изменение уровней звука примерно пропорционально логарифму отношения мощностей (P вх /P вых).{\log_{10}(U_{вх} / U_{вых})}\)

\(10 = (U_{вх} / U_{вых}) = K\)

Аттенюатор Т-типа

Аттенюаторы Т и П типа подключаются к комплексным сопротивлениям Z источника и Z нагрузки. Z со стрелкой, направленной от аттенюатора, на рисунке ниже означает импеданс аттенюатора. Z со стрелкой, направленной на аттенюатор, означает, что к аттенюатору с сопротивлением Z подключается устройство с сопротивлением Z, в нашем случае Z = 50 Ом. Данное сопротивление постоянно (50 Ом) по отношению к ослаблению – при изменении ослабления импеданс не меняется.

В таблицах ниже приведены списки номиналов резисторов для аттенюаторов Т и П типа при одинаковых импедансах источника и нагрузки, равных 50 Ом, обычно используемых при работе на радиочастотах.

Телефонное оборудование и другая звуковая техника часто требует использования 600 Ом. Умножьте все значения R на отношение (600/50), чтобы аттенюатор соответствовал требованиям 600-омной техники. Умножение на 75/50 преобразует таблицу значений для соответствия 75-омным источнику и нагрузке.

dB – ослабление в децибелах

Z – импеданс источника/нагрузки (активное сопротивление)

Величину ослабления принято указывать в дБ (децибелах). Хотя нам нужен и коэффициент отношения напряжений (или токов), чтобы найти значения резисторов из формул. Посмотрите на формулу выше с возведением числа 10 в степень dB/20 для вычисления отношения напряжений K из децибелов.

Т -тип (и приведенный ниже П -тип) – это наиболее часто используемые типы аттенюаторов, так как они двунаправлены. То есть, вход и выход аттенюатора можно поменять местами, и его импеданс всё так же будет соответствовать импедансам источника и нагрузки, и он так же будет обеспечивать точно такое же затухание.

Отключив источник и взглянув на аттенюатор со стороны входа в точке U вх , мы должны увидеть ряд последовательных и параллельных соединений R1 , R2 , R1 и Z , образующих эквивалентное сопротивление Z вх , такое же, как и импеданс Z источника/нагрузки (нагрузка Z всё еще подключена к выходу):

\(Z_{вх} = R_1 + (R_2 ||(R_1 + Z))\)

Например, подставим в формулу значения R1 и R2 для 50-омного аттенюатора 10 дБ, как показано на рисунке ниже.

\(Z_{вх} = 25.97 + (35.14 ||(25.97 + 50))\)

\(Z_{вх} = 25.97 + (35.14 || 75.97)\)

\(Z_{вх} = 25.97 + 24.03 = 50\)

Это показывает нам, что мы увидим 50 Ом при взгляде на аттенюатор со стороны входа (рисунок ниже) при нагрузке 50 Ом.

Вернув источник сигнала, отключив нагрузку Z в точке U вых и взглянув на аттенюатор со стороны выхода, мы должны получить такую же формулу, что и выше, для импеданса в точке U вых, благодаря симметрии.


Аттенюатор 10 дБ с входным/выходным сопротивлением Z = 50 Ом.

Аттенюатор П-типа

Ниже приведена таблица номиналов резисторов аттенюатора П -типа для импеданса источника/нагрузки 50 Ом для наиболее частых значений затухания. Резисторы, соответствующие другим значениям затухания, могут быть рассчитаны по формулам.

Применим приведенные выше значения к аттенюатору на рисунке ниже.

С какими номиналами понадобятся резисторы для аттенюатора П-типа с ослаблением 10 дБ и для работы с источником и нагрузкой 50 Ом?


Аттенюатор П-типа на 10 дБ с входным/выходным сопротивлением Z = 50 Ом.

10 дБ соответствуют коэффициенту ослабления напряжения К=3,16 в предпоследней строке в таблице выше. Переместите номиналы резисторов из этой строки на схему (рисунок выше).

Аттенюатор Г-типа

В таблице ниже приведен список номиналов резисторов для аттенюаторов Г-типа для 50-омных источника и нагрузки.

В таблице ниже приведен список номиналов резисторов для альтернативной формы аттенюатора. Обратите внимание, что номиналы резисторов отличаются от предыдущей таблицы.

Мостовой Т-образный аттенюатор

В таблице ниже приведен список номиналов резисторов для мостового Т-образного аттенюатора. Мостовой Т-образный аттенюатор используется не часто. Почему бы?

Каскадное включение

Секции аттенюаторов могут быть включены каскадно, как показано на рисунке ниже, для получения затухания, большего, чем доступно от одной секции. Например, два аттенюатора по 10 дБ могут быть включены каскадно, чтобы обеспечить затухание 20 дБ, значения в децибелах будут суммироваться. Коэффициент ослабления напряжения К или U вх /U вых для секции аттенюатора 10 дБ равен 3,16. Коэффициент ослабления напряжения двух каскадно включенных секций равен произведению двук К или 3,16 x 3,16 = 10.


Каскадно включенные секции аттенюаторов: затухания в децибелах складываются.

Переменное ослабление с дискретным шагом может быть обеспечено коммутируемым аттенюатором. Например, на рисунке ниже показано положение 0 дБ, и доступно изменение ослабления от 0 до 7 дБ с помощью подключения от одной и более секций или отключения всех секций.


Коммутируемый аттенюатор: затухание изменяется с дискретным шагом.

У типового многосекционного аттенюатора секций больше, чем показано на рисунке выше. Добавление секции 3 или 8 дБ позволяет устройству охватить значения до 10 дБ и выше. Более низкие уровни сигнала достигаются добавлением секций 10 дБ и 20 дБ, или удвоенной секции 16 дБ.

Радиочастотные аттенюаторы

При работе на радиочастотах (РЧ, RF) (

Секция коаксиального Т-аттенюатора состоит из резистивных стержней и резистивного диска, как показано на рисунке выше. Эта конструкция может использоваться до нескольких гигагерц.

Коаксиальная версия П-аттенюатора будет состоять из одного резистивного стержня между двумя резистивными дисками в коаксиальной линии передач, как показано на рисунке ниже.


Высокочастотные разъемы (не показаны) присоединены к концам изображенных Т и П аттенюаторов. Разъемы позволяют подключать отдельные секции каскадно между источником и нагрузкой. Например, аттенюатор 10 дБ может быть помещен между проблемным источником сигнала и входом дорогостоящего анализатора спектра. Даже если затухание нам не нужно, дорогостоящее измерительное оборудование защищено от источника с помощью ослабления любого перенапряжения.

Подведем итоги

Аттенюатор уменьшает уровень входного сигнала до более низкого уровня.

Значение затухания задается в децибелах (дБ). Для подключенных каскадно секций значения в децибелах складываются.

Отношение мощностей в децибелах: \(dB = 10 \log_{10} (P_{вх}/P_{вых})\)

Отношение напряжений в децибелах: \(dB = 20 \log_{10} (U_{вх}/U_{вых})\)

Наиболее часто используемые схемы аттенюаторов: аттенюаторы Т и П типа.

Встраиваемый аттенюатор для усилителей TERRA JXP

Встраиваемый аттенюатор JXP TERRA 2/4/6/9 дБ

Технические
характеристики
ТИП JXP-0 JXP-1 JXP-2 JXP-3 JXP-4 JXP-5 JXP-6
Номер заказа 01844 01835 01846 01836 01847 01837 01848
Частотный диапазон 5-862 MHz
Потери 0 dB 1 dB 2 dB 3 dB 4 dB 5 dB 6 dB
Коэффициент отражения 16 dB
ТИП JXP-7 JXP-8 JXP-9 JXP-10 JXP-11 JXP-12 JXP-13
Номер заказа 01865  01827  01849  01800  10866  01829  10867
Частотный диапазон 5-862 MHz
Потери 7 dB 8 dB 9 dB 10 dB 11 dB 12 dB 13 dB
Коэффициент отражения 16 dB
ТИП JXP-14 JXP-15 JXP-16 JXP-17 JXP-18 JXP-19 JXP-20
Номер заказа 10868  10869  10870  10871  10872  10873  10874
Частотный диапазон 5-862 MHz
Потери 14 dB 15 dB 16 dB 17 dB 18 dB 19 dB 20 dB
Коэффициент отражения 16 dB

Файлы для скачивания


Назад

Аттенюатор что это в акустике

Опубликовано: Май 16, 2015 • Рубрика: Разное

Эх, золотые 80-е, эпоха расцвета диско, хард-рока и действительно звучащей аудиоаппаратуры. Неудивительно, что многие аудиофилы до сих пор в своих системах используют компоненты 80-х (а то и 70-х) годов. Пусть и немного доработанные.

Однако, при сопряжении таких компонентов с современными источниками сигнала (CD- и DVD-плеерами, звуковыми картами и т.п.) возникают проблемы с согласованием уровней сигнала. В те годы не было жёстких стандартов в этом плане и различия в чувствительности входов разных аппаратов разных фирм, мягко говоря, поражают.

Просматривая спецификацию на какой-то старый усилитель 70-х годов, автор обнаружил “стандарты” по входам для тюнера, магнитной ленты и линейного входа в 155 мВ, 180 мВ, 200 мВ, 220 мВ, 250 мВ и 300 мВ. У современных аппаратов различия тоже наблюдаются, но уже не такие разительные.

Поэтому при согласовании между собой компонентов из разных эпох возникают.

Проблемы.

Первая проблема заключается в существенных различиях выходного уровня современных источников сигнала и чувствительности входов компонентов 80-х и 70-х годов.

Вторая проблема вытекает из первой — из-за высокой чувствительности (по современным меркам) входов «раритетных» аппаратов существует (и весьма серьёзный) риск перегрузки усилителя мощности.

Если посмотреть на характеристики старой аппаратуры, то мы увидим, что относительно стандартной чувствительностью для линейных входов, входов для CD-проигрывателя и тюнера является уровень 200 мВ. Причём больше всего вариаций встречается для входа тюнера, где чувствительность порой достигает 100-150мВ. Причины такого разнообразия неясны, да и неважны.

Гораздо более важным является тот факт, что «старомодный» уровень 200 мВ абсолютно не соответствует современному стандарту на выходные уровни CD, DVD и MD проигрывателей. Все без исключения эти устройства обеспечивают максимальное напряжение на выходе в 2В! Это в десять раз выше, чем входная чувствительность старых аппаратов.

Конечно, надо учесть, что в среднем уровень записи CD-дисков на 12 дБ ниже максимума. Следовательно средний уровень выходного сигнала составляет только 500 мВ. И ситуация кажется уже не такой катастрофичной. Но это опасная иллюзия, так как на правильно записанном компакт-диске пиковые уровни сигнала могут достигать 2 Вольт. И если ваш усилитель способен развить полную мощность уже при 200 мВ на входе, то такие пики сигнала вызовут сильнейшую перегрузку усилителя с весьма нежелательными, а порой и непредсказуемыми последствиями.

Резистивный аттенюатор.

К счастью, излишне высокий уровень выходного сигнала источника может быть довольно легко приведен к требуемому значению. Для этого нам потребуется простой резистивный делитель, представленный на рисунке:

Степень ослабления сигнала определяется соотношение резисторов R1 и R2. В примере, показанном на рисунке, коэффициент ослабления сигнала составляет 0,5 или в 2 раза. Ослабление можно выразить в дБ (да и правильнее так будет). В этом случае ослабление составит -6 дБ (минус показывает, что сигнал ослабляется).

Формула для расчета затухания в дБ: Ослабление=20log[R2/(R1+R2)].

Чтобы избавить читателей от «сложных» расчётов, в таблице ниже приведён ряд практически-ориентированных примеров:

Номиналы резисторов взяты из стандартного ряда E12.
Скорее всего, аттенюаторы с ослаблением в -2,5 дБ и -3,3 дБ нужны не так часто. Но в силу упомянутых выше различий в уровнях сигнала аттенюаторы с ослаблением в -6 ​​дБ и -12 дБ являются очень востребованными.

Согласование

Кроме соотношения номиналов резисторов R1 и R2 (напомню, соотношение определяет затухание), мы должны учитывать и абсолютные значения этих резисторов. По каким критериям?

Со стороны входа аттенюатора мы должны принимать во внимание выходной импеданс источника сигнала, а со стороны выхода — входное сопротивление усилителя. Для примера рассмотрим учёт входного сопротивления усилителя.

Обратимся к высокочастотной технике. Здесь всегда пытаются обеспечить передачу максимальной мощности сигнала. Согласитесь, неплохая идея? Для этого необходимо, чтобы входное сопротивление аттенюатора было равно выходному импедансу источника сигнала.

В аудиотехнике практикуется совсем другой подход. Здесь стараются как можно меньше нагружать источник сигнала (т.е. входное сопротивление последующих компонентов делают как можно больше) иначе при перегрузках ограничение сигнала будет частотно-зависимым. То есть нарушается линейность источника сигнала, что в Hi-Fi и уж тем более в Hi-End системах недопустимо! Вдобавок сильное ослабление сигнала может привести к росту уровня шумов.

Учитывая вышесказанное, сопротивление нагрузки стоит выбирать минимум в 10 раз выше выходного сопротивления источника сигнала. Это проиллюстрировано на рисунке:

Выходное сопротивление большинства источников сигнала находится в диапазоне от одной до нескольких сотен Ом. Если мы обеспечим сумму сопротивлений R1 и R2 в интервале от 10 кОм до 20 кОм, то таким образом наш аттенюатор будет вполне безопасной нагрузкой для источника сигнала. Кстати, это было учтено при расчете значения резисторов приведенной выше таблице.

Входной импеданс усилителя чаще всего составляет порядка 47 кОм. Это сопротивление получается включено параллельно сопротивлению R2 нашего аттенюатора, и, конечно, влияет на его коэффициент деления. На практике, однако, полученные отклонения не так серьёзны. Например, если посчитать точно, то при расчётном затухании ненагруженного аттенюатора в -9,9 дБ, подключенный к усилителю с входным сопротивлением 47 кОм и источнику с выходным импедансом в 600 Ом, такой аттенюатор даст ослабление в -10.8 дБ. Как видим, разница весьма незначительная.

Конструкция.

С точки зрения конструкции, естественно, тут варианты могут быть разными, в зависимости от ваших способностей и подручных средств. Приведенные ниже фотографии показывают одну из возможных реализаций аттенюатора. Довольно, простую, эстетичную и удобную. Если использовать маломощные резисторы (0,125 Вт), то они легко помещаются в корпусе RCA-переходника.

Защитить контакты можно термоусадочной трубкой. Для удобства эксплуатации на корпусе стоит пометить затухание вашего аттенюатора.


Обратите внимание, что для снижения шумов, аттенюатор необходимо подключать на входе усилителя, а не на выходе источника. Если резисторы монтируются не в переходник, а в разрыв сигнального кабеля, то часть кабеля, подключённая ко входу усилителя, должна быть как можно короче.

Если вы часто экспериментируете с аппаратами в своей аудиосистеме или ищите «свой звук», то, скорее всего, будет очень полезно иметь набор таких аттенюаторов, перечисленных в таблице 1.

Статья подготовлена по материалам журнала «Электор Электроникс»,
вольный перевод Главного редактора «РадиоГазеты».

В прошлый раз решили, что теперь мы будем знакомиться с корректирующими устройствами. Вот и займёмся устройствами частотной коррекции и другими полезными схемами.

(Продолжение. Начало в #4/2009)

Устройства и цепи, входящие в состав пассивных фильтров (конечно, если это фильтры соответствующего уровня), можно разделить на три группы: аттенюаторы, устройства частотной коррекции и то, что англоговорящие граждане называют miscellaneous, попросту говоря, «разное».

Аттенюаторы

Поначалу это может показаться удивительным, но аттенюатор является непременным атрибутом многополосной акустики, ибо головки для разных полос не только не всегда имеют, но и не должны иметь одинаковую чувствительность. В противном случае свобода манёвра по частотной коррекции будет сведена к нулю. Дело в том, что в системе пассивной коррекции, чтобы исправить провал, надо «осадить» головку в основной полосе и «отпустить» там, где был провал. Кроме того, в жилых помещениях часто бывает желательно, чтобы пищалка немного «переигрывала» по громкости мидбас или среднечастотник и бас. В то же время «осаживать» басовый динамик выходит накладно в любом смысле — требуется целая группа мощных резисторов, и изрядная часть энергии усилителя уходит на разогрев упомянутой группы. На практике считается оптимальным, когда отдача среднечастотника на несколько (2 — 5) децибел выше, чем у баса, а у пищалки на столько же выше, чем у СЧ-головки. Так что без аттенюаторов не обойтись.

Как известно, электротехника оперирует комплексными величинами, а никак не децибелами, так что мы ими сегодня будем пользоваться лишь отчасти. Поэтому для вашего удобства привожу табличку пересчёта показателя аттенюации (дБ) в коэффициент пропускания устройства.

Аттенюация, дБ 1 2 3 4 5 6 7
Коэффициент пропускания 0,891 0,794 0,707 0,631 0,562 0,501 0,447

Итак, если вам нужно «осадить» головку на 4 дБ, коэффициент пропускания N аттенюатора должен быть равен 0,631. Простейший вариант — последовательный аттенюатор — как явствует из названия, устанавливается последовательно с нагрузкой. Если ZL — средний импеданс головки в области, представляющий интерес, то номинал RS последовательного аттенюатора определится по формуле:

В качестве ZL можно брать «номинал» 4 Ом. Если мы из лучших побуждений установим последовательный аттенюатор прямо перед головкой (китайцы, как правило, так и делают), то импеданс нагрузки для фильтра увеличится, и частота среза НЧ возрастёт, а фильтра ВЧ — понизится. Но это ещё не все.

Берём для примера аттенюатор 3 дБ, работающий на 4 Ом. Номинал резистора по формуле (4,1) будет равен 1,66 Ом. На рис. 1 и 2 — то, что получится при использовании фильтра ВЧ на 100 Гц, а также фильтра НЧ на 4000 Гц.

Рис. 1. АЧХ последовательного аттенюатора (ФВЧ)

Рис. 2. То же для ФНЧ

Синие кривые на рис. 1 и 2 — частотные характеристики без аттенюатора, красные — АЧХ с последовательным аттенюатором, включённым после соответствующего фильтра. Зелёная кривая соответствует включению аттенюатора перед фильтром. Единственное побочное явление — смещение частоты на 10 — 15% в минус и в плюс для ФВЧ и ФНЧ соответственно. Так что в большинстве случаев последовательный аттенюатор должен устанавливаться перед фильтром.

Чтобы избежать дрейфа частоты среза при включении аттенюатора, были придуманы устройства, которые у нас называются Г-образные аттенюаторы, а в остальной части мира, где алфавит не содержит волшебной и такой нужной в повседневной жизни буквы «Г», носят название L-Pad. Такой аттенюатор состоит из двух резисторов, один из них, RS, включается последовательно с нагрузкой, второй, Rp — параллельно. Вычисляются они так:

Для примера берём те же 3 дБ аттенюации. Номиналы резисторов получились такие, как показано на схеме (ZL опять же 4 Ом).

Рис. 3. Схема Г-образного аттенюатора

Здесь аттенюатор показан вместе с фильтром ВЧ на 4 кГц. (Для единообразия все фильтры сегодня — типа Баттерворта.) На рис. 4 вы видите обычный набор характеристик. Синяя кривая — без аттенюатора, красная — с аттенюатором, включённым до фильтра, и зелёная — с аттенюатором после фильтра.

Рис. 4. Частотные характеристики Г-образного аттенюатора

Как видим, у красной кривой и добротность ниже, и частота среза смещена вниз (у фильтра НЧ она будет смещаться вверх на те же 10%). Так что не надо мудрить — L-Pad лучше включать именно так, как показано на предыдущем рисунке, непосредственно перед головкой. Впрочем, при определённых обстоятельствах перестановкой можно воспользоваться — не меняя номиналы, подкорректировать область раздела полос. Но это уже высший пилотаж… А теперь переходим к «разному».

Другие употребительные схемы

Чаще других в наших кроссоверах встречается цепь коррекции импеданса головки, обычно называемая цепью Цобеля по имени известного исследователя характеристики фильтров. Она представляет собой последовательную RC цепочку, включённую параллельно нагрузке. По классическим формулам

C = Le/R 2 e (4.5), где

Le = [(Z 2 L — R 2 e)/2πFo] 1/2 (4.6).

Здесь ZL — импеданс нагрузки на частоте Fo, представляющей интерес. Как правило, за параметр ZL, не мудрствуя лукаво, выбирают номинальный импеданс головки, в нашем случае, 4 Ом. Я бы советовал величину R искать по такой формуле:

Здесь коэффициент k = 1,2 — 1,3, всё равно более точно резисторы не подобрать.

Рис. 5. Частотные характеристики фильтра со схемой Цобеля

На рис. 5 вы можете видеть четыре частотные характеристики. Синяя — обычная характеристика фильтра Баттерворта, нагруженного на резистор 4 Ом. Красная кривая — такая характеристика получается, если звуковую катушку представить как последовательное соединение резистора 3,3 Ом и индуктивности 0,25 мГн (такие параметры характерны для сравнительно лёгкого мидбаса). Почувствуйте разницу, как говорится. Чёрным цветом показано, как будет выглядеть АЧХ фильтра, если разработчик не станет упрощать себе жизнь, а параметры фильтра определит по формулам 4.4 — 4.6, исходя из полного импеданса катушки — при указанных параметрах катушки полный импеданс составит 7,10 Ом (4 кГц). Наконец, зелёная кривая — это АЧХ, полученная с использованием цепи Цобеля, элементы которой определены по формулам (4.4а) и (4.5). Расхождение зелёной и синей кривых не превышает 0,6 дБ в диапазоне частот 0,4 — 0,5 от частоты среза (в нашем примере это 4 кГц). На рис. 6 вы видите схему соответствующего фильтра с «Цобелем».

Рис. 6. Схема фильтра с цепью Цобеля

Кстати говоря, когда в кроссовере вы находите резистор номиналом 3,9 Ом (реже — 3,6 или 4,2 Ом), можно с минимальной вероятностью ошибки утверждать, что в схеме фильтра задействована цепочка Цобеля. Но есть и другие схемные решения, приводящие к появлению «лишнего» элемента в схеме фильтра.

Конечно, я имею в виду так называемые «странные» фильтры (Strange Filters), которые отличаются наличием дополнительного резистора в земляной цепи фильтра. Уже хорошо нам известный фильтр НЧ на 4 кГц можно представить в таком виде (рис. 7).

Рис. 7. Схема «странного» фильтра

Резистор R1 с номиналом 0,01 Ом можно рассматривать как сопротивление выводов конденсатора и соединяющих дорожек. А вот если номинал резистора становится существенным (то есть сравнимым с номиналом нагрузки), получится «странный» фильтр. Будем менять резистор R1 в диапазоне от 0,01 до 4,01 Ом с шагом 1 Ом. Полученное семейство частотных характеристик можно увидеть на рис. 8.

Рис. 8. Амплитудно-частотные характеристики «странного» фильтра

Верхняя кривая (в области точки перегиба) — обычная баттервортовская характеристика. По мере роста номинала резистора частота среза фильтра сдвигается вниз (до 3 кГц при R1 = 4 Ом). Но крутизна спада меняется незначительно, по крайней мере в пределах полосы, ограниченной уровнем -15 дБ — а именно эта область имеет практическое значение. Ниже этого уровня крутизна спада будет стремиться к 6 дБ/окт., но это не так уж и важно. (Обратите внимание, масштаб графика по вертикали изменён, поэтому спад кажется более крутым.) А теперь посмотрим, как меняется фазочастотная характеристика в зависимости от номинала резистора (рис. 9).

Рис. 9. Фазочастотные характеристики «странного» фильтра

Характер поведения графика ФЧХ изменяется начиная с 6 кГц (то есть от 1,5 частот среза). С использованием «странного» фильтра можно плавно регулировать взаимную фазу излучения соседних головок, чтобы добиться желаемой формы общей частотной характеристики.

Теперь в соответствии с законами жанра прервёмся, пообещав, что в следующий раз будет ещё интереснее.

Всем привет, данная запись есть также у меня в БЖ, так как на этапе создания девайса был выявлен дефицит информации — решено тему осветить, полагаю кому-нибудь она тоже поможет.

Итак вчера закончился экшн по созданию тех самых. Цель у них одна — понижение уровня на некоторое количество децибел. Конкретно мне нужно было приглушить твиттеры (пищалки).
Почитать про них можно здесь например: Устройства частотной коррекции.
Рассчитать нужные резисторы можно тут: Расчёт фильтров акустических систем. Там можно рассчитывать фильтра разных видов, и самый последний — тот самый L-pad. Очень полезный калькулятор, считаю маст хэв.)

У меня же случилось следующим образом: как обычно, я ничего не знал про эти самые аттенюаторы, и даже не собирался честно говоря, но судьба внесла свои коррективы). Пару дней изучал инфу, далее же начал заниматься рукоделием.

Всего было 3 варианта:
1. Ошибочный, в расчёте нужно указывать “сопротивление”. Так вот, нужно указывать не сопротивление динамика в покое, а номинальный импеданс который указан в ТТХ, это разные вещи (у меня импеданс 4 Ом, строил исходя из измеренного мультиметром сопротивления покоя 3,1 Ом).
В цифрах — 1.5Ом последовательно, 3.1Ом параллельно. Глушение -6Дб для 3,1Ом.
По факту получилось что глушение слабое, а верх срезало, забраковано.

2. Работоспособный, понял что что-то не так, решил сделать чтоб как на бумаге, а именно вписал в расчёт импеданс 4Ом.
В цифрах — 2Ом последовательно, 4Ом параллельно. Глушение -6Дб для 4Ом.
По факту получилось уже неплохо, но всёж маловато верха.

3. Окончательный, так как второй вариант немного не подошёл, было решено сваять полайтовей.
В цифрах — 1.5Ом последовательно, 6,8Ом параллельно. Глушение -4Дб для 4Ом

Итого — эффект достигнут, глушить меня пищами перестало, можно ещё поиграться настройкой на кроссовере (+2,0,-2, стоит на -2), дальше — только поканал.

За сим со всеми прощаюсь, после небольшой отстройки напишу отчёт о всей системе. Всем бобра и ровных дорог)

усилитель чертовски громко? Вот 10 аттенюаторов, которые спасут ваш бекон

Конечно, вы можете просто уменьшить громкость усилителя, когда получаете сглаз (или того хуже) от ваших коллег по группе, звукорежиссера, супруги или соседа, но тогда ваша тональная золотая середина исчезнет. Мы собрали 10 вариантов ослабления, от 50 до 550 долларов, которые позволят вам воздействовать на усилитель так сильно, как вам нравится, при этом сохраняя дружеские отношения.

ДВЕ ЗАМЕТКИ

Torpedo Captor X

Этот маленький электростанции не только аттенюатор, но и работает как ИК-загрузчик и имитатор кабины, и может быть соединен с вашим ноутбуком или мобильным устройством для расширенного формирования тона.

JHS

Little Black Amp Box

Это недорогое и отличающееся от других устройство для аттенюатора позволяет вам приручить громкость, одновременно нажимая на переднюю часть усилителя, поместив его в цикл серийных эффектов.

DR. Z

Brake-Lite

Для любого лампового усилителя мощностью до 45 Вт и для использования с нагрузкой 4, 8 или 16 Ом, этот аттенюатор устанавливается внутри вашего любимого комбо и вдали от дороги, пока вы наслаждаетесь громкостью звука на уровне спальни .

TONE KING

Ironman II Mini

Идеально подходит для ламповых усилителей мощностью до 30 Вт и удобен для педалборда, эта миниатюрная версия 100-ваттного устройства компании снижает громкость вашего усилителя с той же реактивной нагрузкой и трансформаторной связью.

BUGERA

PS1 Power Soak

По привлекательной цене, мультиимпедансные входные разъемы этого 100-ваттного блока подойдут практически к любому усилителю для работы с коленчатым усилителем при управляемой громкости.

SPL

Редуктор

Разработанный в сотрудничестве с усилителями Tonehunter, этот пассивный ручной аттенюатор с двухточечным подключением имеет мощность выдержки 200 Вт и подходит для усилителей с сопротивлением 4, 8 и 16 Ом.

WEBER SPEAKERS

MiniMASS

Разработанный для усилителя мощностью 35 Вт и ниже, этот блок оснащен трехпозиционным переключателем компенсации высоких частот и мотором динамика для реалистичного взаимодействия между аттенюатором и выходной схемой усилителя.

RADIAL ENGINEERING

Headload Prodigy

Этот загрузочный блок предлагает выбираемые уровни выходного сигнала или полное затухание, а также имеет встроенный DI и EQ, а также встроенный усилитель для наушников на тот случай, когда вам нужно быть полностью бесшумным.

MESA / BOOGIE

POWERHOUSE

Рассчитанный на гитарные усилители мощностью до 150 Вт, этот аттенюатор имеет пять уровней снижения мощности, 3-позиционный переключатель озвучивания (нормальный, яркий или теплый) и переключатель динамика / нагрузки для опций. в изобилии.

RIVERA

RockCrusher Gold Face

Обладая сбалансированными XLR и несимметричными выходами 1/4 дюйма для упрощения взаимодействия, этот блок аттенюатора / нагрузки был разработан для обеспечения того, чтобы усилитель и динамик видели друг друга в правильном соотношении импеданса и индуктивного / емкостного сопротивления.

10 лучших аттенюаторов для покупки в 2019 году | Guitar.com

При выборе аттенюатора необходимо учитывать мощность и сопротивление. Также решите, подойдет ли вам ступенчатый регулятор аттенюатора с заданными шагами или вы предпочитаете более тонкий диапазон постоянно регулируемого регулятора.Другие потенциально полезные функции могут включать элементы управления выравниванием и переключение импеданса. Переключение фиктивной нагрузки безопасно отключит ваш усилитель, а прямой выход можно направить на усилитель мощности для повторного усиления. Имея это в виду, вот наша разбивка десяти лучших аттенюаторов, представленных сегодня на рынке.

Eminence Reignmaker

Американский производитель Eminence предлагает два динамика с модуляцией плотности потока. Reignmaker – это модель с британским голосом, а Maverick – для американских тонов.Доступен с импедансом 8 или 16 Ом и мощностью 75 Вт, вы можете отрегулировать уровень затухания, поворачивая поворотный регулятор на задней стороне самого динамика.

Доктор Z Тормоз-Lite

Специально разработанный для установки внутри комбоусилителя, устройство крепится к внутренней стене корпуса с помощью двух крепежных винтов. Есть фиксированные провода и гнездо для подключения к динамику из усилителя и гнездо для подключения динамиков. Он работает с ламповыми усилителями до 45 Вт и может использоваться с нагрузками 4, 8 или 16 Ом.Также доступна автономная версия.

Масса Вебера

Самый прочный аттенюатор Weber, оснащенный «бесшумным динамиком», имеет ручку основной громкости и трехпозиционный переключатель компенсации высоких частот. Линейный выход имеет обходной трехполосный тоновый стек и отдельный регулятор громкости. Варианты импеданса: 2, 4, 8 и 16 Ом, а затухание плавно регулируется от -3 дБ до более -70 дБ. Его также можно использовать как фиктивную нагрузку и есть переключатель обхода затухания.

Bad Cat Unleash, версия 2

Это один из новомодных активных аттенюаторов со встроенным 100-ваттным твердотельным усилителем класса D. Он небольшой и достаточно легкий, чтобы уместить в нем сумку для педалей, два переключаемых пресета уровня, прямой выход и петлю эффектов. Эта маленькая красотка сделает громкие усилители тише, а маломощные усилители – намного громче.

Две ноты Torpedo Captor

Torpedo Captor – это многофункциональный инструмент для прямой записи, моделирования кабинета и ослабления, который избегает цифрового моделирования и ЖК-экранов для более простого аналогового подхода к передаче сигнала вашего усилителя в микшер или DAW без использования микрофонов.Хотя Captor ограничивает вас только одной симуляцией динамика, это не может быть проблемой, потому что звучит очень и очень хорошо. Доступный в версиях на 4, 18 или 16 Ом, этот загрузочный блок небольшой, легкий и легко поддается питанию с очень удобными тонами. Добавьте бесплатный загружаемый плагин Torpedo Wall Of Sound, и вы получите общую картину, очень похожую на OX от UA.

Универсальная приставка усилителя Audio Ox

В OX компания Universal Audio использовала свой опыт для создания реактивного аттенюатора в сочетании с высокотехнологичной имитацией динамиков, кабинета, микрофона и классических эффектов.Вы найдете моно / стерео линейные выходы, селектор импеданса на четыре, восемь и 16 Ом и гнезда для подключения усилителя к OX и OX к динамику. Также есть выходы RCA и оптический SPDIF и три порта USB, которые предназначены для обновлений прошивки по мере их появления. Для затухания, передачи наилучшего звука на пульт PA, домашних занятий с вдохновляющим тоном и простой записи, OX предлагает универсальное решение, в котором сложно найти неисправность, с выдающимся качеством звука и прочной конструкцией, которая проста в использовании.

JHS Маленький черный усилитель в коробке

В ответ на тенденцию, установленную остальными аттенюаторами в этом списке, JHS Little Black Amp Box компактен, прост и столь же оптимизирован, как и есть. Этот пассивный аттенюатор, оснащенный всего лишь одной ручкой, аккуратно вписывается в вашу петлю эффектов, позволяя легко получать звуки изогнутого лампового усилителя, не заставляя ваших близких рассматривать свои варианты. Обратите внимание, что эту педаль следует использовать не между усилителем и кабинетом, а в петле эффектов усилителя.

Две ноты Torpedo Studio

Torpedo Studio от Two Notes – более сложная версия Captor, перечисленных выше. Это сверхмощный, хотя и дорогой способ записи ваших ламповых усилителей в тишине, а также позволяет одновременную запись двух различных настроек.

AmpRX BrownBox Brownie Gig Master

От плееров для спальни до профессионалов в туре, Brownie от AmpRX предназначен для тех, кому нужен только базовый контроль напряжения в небольшом и легком корпусе.Разработанный для небольших ламповых усилителей, Brownie обеспечивает постоянную мощность 240 Вт при 120 В переменного тока. Внутренняя схема Brownie включает защиту от бросков тока, переключатели промышленного класса, нейтральный корпус с порошковым покрытием и индикатор напряжения с подсветкой.

Расширитель лампового усилителя Boss Waza

Очень популярная серия Waza Craft от

Boss в последние годы захватила гитарный мир, представив переосмысленные версии классических произведений Boss прошлых лет. Теперь он вошел в мир аттенюаторов с Waza Tube Amp Expander, который разработан, чтобы предоставить вам все инструменты, необходимые для получения максимальной отдачи от вашего лампового усилителя.Сочетая в себе переменную реактивную нагрузку, активный аналоговый силовой каскад и имитатор микрофонного кабинета, а также ИК-загрузчик и даже USB-интерфейс записи, он также включает встроенные эффекты, такие как реверберация и задержка.

Для получения дополнительных руководств для покупателей щелкните здесь.

Что такое аттенюатор? | Humbucker Music


Поскольку мы продаем огромное количество высококачественных ламповых усилителей, нас довольно часто спрашивают об аттенюаторах и о том, как они повлияют на тон, громкость, динамику и т. Д.В этой статье рассматриваются некоторые особенности различных аттенюаторов усилителей, которые мы продаем, но сначала мы объясним некоторые простые основы (которые многие из вас уже знают).

Что делает аттенюатор? По сути, он позволяет вам активнее управлять ламповым усилителем без увеличения громкости, связанного с повышением громкости.

Зачем нужен аттенюатор? Хорошо известно, что чем сильнее загорается ламповый усилитель, тем лучше он звучит. Что касается качества звука, лампы любят, когда их эксплуатируют, потому что они дают наилучший звук при работе с пластинчатым напряжением.Аттенюатор позволяет увеличить мощность усилителя, не нанося вреда ушам, потому что он снижает часть мощности, подаваемой на динамик. Затем динамик воспроизводит звук провернутого усилителя на пониженной громкости.

при затухании. По нашему опыту, потенциальная потеря тона происходит, в большей степени, из-за уменьшения громкости динамика. Естественно, часть вашего тона исходит от ведомого динамика. При меньшем возбуждении тон динамика немного изменится.

Какие модели у вас есть? Везем несколько моделей от Dr.Z, Tone King и Swart. Z Airbrake – одна из самых популярных моделей, которая была разработана Кеном Фишером из компании Trainwreck. Он имеет пять настроек (четыре уровня затухания и обход) и регулятор уровня спальни. Эта модель также поставляется в меньшем корпусе, известном как Brake Lite, который по сути то же самое, за исключением ручки для спальни. Он также довольно уникален, так как предназначен для постоянной установки внутри комбо-усилителя. Недавно Dr. Z выпустил Brake Lite SA, отдельную версию Brake Lite, предназначенную для использования с головами и кабинами.

Swart Amplifiers также производит очень популярный аттенюатор под названием Swart Night Light. Этот аттенюатор мощности имеет четыре настройки ослабления и байпас. Одна вещь, которая делает это особенным, – это возможность выбрать режим, в котором используется лампочка для создания некоторого затухания, а также добавления легкого сжатия. Очень хорошо!

Все вышеперечисленные аттенюаторы имеют очень хорошие значения, и все, кроме Airbrake, можно купить менее чем за 200 долларов, но если стоимость не вызывает беспокойства, тогда обратите внимание на Tone King Ironman.Это творение Марка Бартеля, пожалуй, лучший аттенюатор гитарного усилителя на рынке, но он стоит дороже. Он имеет 15 ступеней ослабления реактивной нагрузки, каждый с чисто трансформаторной связью. Конечно, не для всех, но если желают высокое качество по любой цене, то это то, что вам нужно!

Руководство по покупке: гитарные аттенюаторы

Одна из причин, по которой игроки любят ламповые усилители, заключается в том, насколько они характерны, особенно когда их водят и толкают только вправо до вправо пределы.Но они могут стать проблематичными, если вы ищете тональную золотую середину в месте или при обстоятельствах, которые не могут обеспечить необходимый объем.

Вот тут и пригодится аттенюатор .

Аттенюатор – это элемент оборудования, который проходит между выходом лампового усилителя и динамиком, чтобы уменьшить громкость, не жертвуя характером зоны наилучшего восприятия. Конечно, соединение между выходом усилителя и динамиком легко выполняется с помощью усилителя и кабинета, но если у вас есть комбо-усилитель, просто проверьте наличие кабеля, идущего от задней части усилителя к его внутреннему динамику.Часто вы можете легко отключить этот кабель и подключить аттенюатор между ними.

Аттенюаторы

бывают разных стилей, по разной цене и с уникальными наборами функций. В видео выше и в руководстве ниже мы выделяем некоторые из лучших аттенюаторов на рынке, чтобы помочь вам найти то, что подходит именно вам.

Важное примечание: Ищите аттенюатор, который может выдерживать удвоенную мощность вашего усилителя, так что вы не рискуете перегрузить аттенюатор и поджарить его, особенно при использовании реактивного аттенюатора.

Аттенюаторы, представленные в видео

Аттенюаторы используются с 1970-х годов, а первые модели были чисто резистивными . Резистивные аттенюаторы работают с использованием сети резисторов, которые забирают мощность усилителя, экономят часть для ваших динамиков и выделяют дополнительную энергию в виде тепла. Из-за своей простоты эти аттенюаторы распространены и, как правило, более доступны, чем более сложные реактивные типы (подробнее о них через минуту).

Критики системы резистивной нагрузки говорят, что принцип работы устройств имеет тенденцию влиять и изменять тон усилителя – обычно на что-то более сжатое и темное – что делает их менее чем идеальными, если вы не хотите раскрашивать звук вашего усилителя вообще. Но для многих игроков резистивные аттенюаторы идеально подходят для их нужд и столь же эффективны, как и более дорогие и разрекламированные блоки. Если вы новичок в аттенюаторах и просто хотите посмотреть, какие типы тонов возможны, любой из этих резистивных аттенюаторов – отличный вариант.

Некоторые устройства дают игрокам немного каждого, например, популярные аттенюаторы THD Hot Plate, которые являются резистивными, но становятся реактивными, когда игроки нажимают переключатель Deep.

Реактивные аттенюаторы немного сложнее, они содержат систему резисторов и конденсаторов, предназначенную для имитации кривой импеданса динамика. Таким образом, он поддерживает кривую импеданса вашего усилителя при загрузке выхода, что приводит к более точному воспроизведению звука вашего усилителя.

Из-за своей более сложной конструкции эти системы обычно дороже, чем их резистивные аналоги. Но если тональная точность является вашим главным приоритетом, вы можете обнаружить, что дополнительные расходы оправданы.

Аттенюаторы с усилителями мощности

Реактивные и резистивные системы – не единственные соображения, которые следует учитывать при выборе лучшего аттенюатора для вас. Некоторые из более сложных систем имеют собственный встроенный усилитель мощности, который работает аналогично блоку усилителя в реальном времени.

На видео выше Энди смотрит на Bad Cat Unleash, одно из таких устройств, которое не только ослабляет, но также может сделать любой усилитель громче с помощью встроенного усилителя класса D. Другие устройства, такие как Fryette Power Station, работают аналогичным образом, но являются еще более продвинутыми – в данном случае они оснащены настоящим ламповым усилителем мощности.

Аттенюаторы с кроссовером кабинета / имитации микрофона

Помимо аттенюаторов со встроенными усилителями мощности, вы можете найти еще более многофункциональные системы, которые предлагают такие функции, как имитация кабины и микрофона.Universal Audio OX Amp Top Box – это пример демонстрации Энди в видео выше, с простым реактивным аттенюатором, встроенными плагинами и различными комбинациями кабинета и микрофона. С OX вы даже можете пропустить кабинет и играть напрямую или с подключенными наушниками.

Boss Waza Tube Expander – еще один надежный пример такого рода нагрузочного бокса со встроенным усилителем мощности, встроенными эффектами DSP, петлями эффектов и различными элементами управления реактивной нагрузкой с элементами управления резонансом и присутствием.Игроки могут выбрать желаемые настройки и сохранить любые комбинации в 10 доступных ригах.

Аттенюатор s + Simulation

Используемые аттенюаторы на реверберации прямо сейчас

Руководства по покупке музыкального оборудования

Ознакомьтесь с нашей коллекцией руководств по покупке для всех типов инструментов.

Увидеть все

лучших аттенюаторов гитарных усилителей в 2021 году

В этом руководстве для покупателя мы рассматриваем лучшие аттенюаторы, доступные на данный момент, от простых, дешевых и недорогих продуктов до тех, у которых есть все навороты, о которых вы могли только мечтать.

Если вы покупаете что-то по ссылке на этой странице, мы можем получать комиссию.

Это известный факт, что ламповые (или «ламповые») усилители не звучат наилучшим образом на низкой громкости. Лучше всего они воспроизводят звук, когда их проворачивают, или когда их громкость повышена до “оптимального уровня”.

Проблема в том, что это «золотое пятно» часто находится за отметкой «3» на циферблате, что – в зависимости от мощности вашего гитарного усилителя – очень громко. Таким образом, многие гитаристы приносят жертвы, играя с меньшей громкостью.

Здесь аттенюатор творит свое волшебство: он «сбрасывает» часть громкости, передаваемую на ваш усилитель, так что вы получаете великолепный звук с коленчатым валом, не нажимая на усилитель на максимальную громкость. Это дает вам возможность относительно тихо практиковаться, при этом наслаждаясь классическим звучанием (другой альтернативой является покупка специального тренировочного усилителя).

Поскольку эти продукты очень разнообразны, мы рассмотрели некоторые из лучших и то, что их отличает. Если вы спешите или уже являетесь экспертом в этих вопросах, вот краткий обзор наших фаворитов.

Если вы новичок в этом, рекомендую прочитать статью полностью. Таким образом вы получите полное представление о том, что это такое, как они работают и как купить подходящую педаль для вас.

Краткий обзор: наш выбор из 5 лучших аттенюаторов гитарных усилителей на рынке

Примечание. По ссылкам выше вы найдете информацию о продукте на Amazon

. Обзор продукта

и обзоры – Аттенюаторы гитарных усилителей

Rivera RockCrusher – это пассивный реактивный аттенюатор, который взаимодействует с лампами в вашем усилителе для достижения наилучшего звука.

Он имеет варианты импеданса 8 Ом и 16 Ом и может работать с любой мощностью до 150. Он может работать с широким диапазоном усилителей и имеет шкалу аттенюатора и двухуровневую шкалу для двух разных выходов.

Есть также простые в использовании переключатели эквалайзера, которые включают «край» или «теплый», чтобы выявить любые звуки, которые, по вашему мнению, теряются при уменьшении громкости.

Кроме этого, есть переключатель для обхода аттенюатора, что означает, что вы можете держать его подключенным, даже если он вам не нужен.

Это устройство для тех, кто хочет профессионального, чистого звука и готов потратить немного денег на его достижение. Студийные профессионалы, сессионные музыканты и записывающиеся артисты легко смогут оправдать дополнительные денежные затраты.

Он меньше подходит для тех, кто хочет чего-то более простого, или для тех, кому нужно что-то, что может работать с чем-то другим, кроме 8 или 16 Ом.

Плюсы
  • Переключение между сопротивлением 16 Ом и 8 Ом, поэтому вы можете использовать его с несколькими усилителями.
  • Переключатели краев и теплоты помогают формировать тон.
  • Он обладает высокой теплоемкостью и хорошо построен, поэтому будет работать без охлаждения и долго жить.
Минусы
  • Нет опции для 4 Ом.
  • По дорогой цене.

Проверить цену Amazon

2

Universal Audio Электрогитара Single Effect (OX)

Best Premium

Если вы хотите перейти на более высокий уровень, не ищите ничего, кроме OX от Universal Audio.Этот реактивный аттенюатор может работать с усилителями 4, 8 и 16 Ом и имеет встроенную имитацию собственных эффектов (динамик, кабинет, микрофон и классические эффекты).

Качество звука просто потрясающее, а общая конструкция классная (построена как танк). Это тоже очень интуитивно понятно. Это оставит приличную дыру в вашем банковском счете, но если деньги не имеют значения, вы не ошибетесь.

Плюсы
  • Аттенюатор высшего класса
  • Невероятное качество звука
  • Работает с усилителями 4, 8 и 16 Ом
  • Винтажный вид
Минусы
  • Вне бюджета только самых серьезных гитаристов

Проверить цену Amazon

Это устройство от производителя усилителей Bugera является пассивным (не требует источника питания) и может работать с усилителями мощностью до 100 Вт включительно.У него есть входы для 4, 8 и 16 Ом (что делает его довольно универсальным).

Он имеет линейный выход со специальным регулятором уровня и имитирует микрофон перед кабиной динамика.

Вот и все. Нет никаких причудливых наворотов, которые, как предполагается, объясняют тем, как им удалось удержать цену на таком низком уровне.

Единственным недостатком является то, что он может немного замутить тон, но это легко исправить, отрегулировав эквалайзер на усилителе (уменьшив усиление), который обычно сортирует его.

Если у вас ограниченный бюджет, даже если у вас нет, это определенно стоит проверить.

Плюсы
  • Соотношение цена / качество ( значительно на дешевле, чем у большинства других продуктов)
  • Пассивный (не требует источника питания, нужен только кабель динамика)
  • Мультиимпедансные входы (4, 8 и 16 Ом) для соответствия большинство усилителей
  • Компактный размер
Минусы
  • Нет переключателя байпаса. После того, как вы подключите его, обойти его уже невозможно.
  • Быстро становится мягким, хотя обычно это можно исправить, немного уменьшив коэффициент усиления.
  • Если вас беспокоит снаряжение американского производства, то оно из Китая.
  • Ограничено до 100 Вт (хотя для большинства этого достаточно)

Проверить цену Amazon

Торпеда Two Notes действительно сложна и обладает множеством функций.

Помимо регуляторов уровня и впечатляющего количества опций импеданса, этот продукт имеет функцию «Воспроизведение», которая позволяет вам достичь популярного эффекта записи «повторного усиления гитары».’

Это многофункциональное устройство также поставляется с программным обеспечением «стены звука», совместимым с Cubase, Logic, Pro-Tools и другими, что делает его отличным вариантом для тех, кто работает в студии звукозаписи или серьезно относится к домашней записи. Также есть предупреждение о перегреве, которое может потребоваться, когда вы работаете в течение этих долгих часов.

Это, вероятно, меньше подходит для тех, кому нужен простой прибор для спокойных занятий дома.

Плюсы
  • Импеданс можно установить на 4, 8 или 16 Ом, что делает его чрезвычайно универсальным.
  • Имеет возможность воспроизведения для легкого достижения интересных студийных результатов.
  • Функция согласования упрощает переключение усилителей.
Минусы
  • Очень дорого.
  • Дополнительные функции могут быть лишними для ваших требований.

Проверить цену Amazon

KLD прост как по внешнему виду, так и по функциям. У него всего два регулятора: затухание и уровень, так что вы можете установить величину уменьшения громкости на усилителе, а также управлять выходом.

Регулятор ослабления поворачивается вниз до истинного байпаса, так что вы можете оставить его подключенным, не влияя ни на что, когда вам не нужно его использовать. Гнезда всего два: вход и выход, что делает его одним из самых простых в использовании продуктов в списке.

Он также имеет прочный корпус из сплава, который помогает предотвратить перегрев устройства.

Это отлично подходит для людей, которые любят все упрощать и хотят использовать его только время от времени. Он менее подходит для тех, кто хочет что-то умное для студии, или для гитаристов, которые используют усилители, превышающие предел этого аттенюатора в 100 Вт.

Плюсы
  • Просто, прочно и удобно.
  • Совместим с усилителями мощностью до 100 Вт.
  • Корпус из сплава предохраняет его от перегрева.
Минусы
  • Нет регуляторов эквалайзера для компенсации отсутствия воспринимаемого тона при низкой громкости.
  • Это не очень стильно на вид.

Проверить цену Amazon

Что такое аттенюатор гитарного усилителя?

Аттенюатор гитарного усилителя – это устройство, которое подключается между секциями питания и динамиками вашего усилителя или между головой и кабиной.Они преобразуют часть энергии между силовой и динамической секциями вашего усилителя из звука в тепло. Это преобразование энергии позволяет вашему усилителю выдавать набранный вами сигнал, при этом лампы естественным образом переходят в режим овердрайва, без обычной громкости динамика.

Есть ли недостатки в его использовании? При уменьшении громкости некоторые гитаристы жалуются на потерю звука. Иногда это, конечно, правда, но во многих случаях это скорее звуковая иллюзия. То, как мы воспринимаем более тихие звуки, отличается от того, как мы слышим звуки на большей громкости.Ищите один с приличными элементами управления эквалайзером, чтобы компенсировать любую воспринимаемую потерю тона.

Некоторые из этих продуктов совместимы с ножными переключателями, так что вы можете включать и выключать их на сцене. Это полезно для исполнителей, которые используют устройства для управления своим звуком на сцене и иногда могут захотеть использовать их в обратном направлении для усиления.

Преимущества

Получите лучший звук от вашего усилителя

Если у вас есть семья или соседи, живущие поблизости, у вас редко будет возможность включить усилитель, не получив адского пламени жалоб.Слишком громко, выключи. Ухх.

У вас может быть один из лучших ламповых усилителей, которые можно купить за деньги, но если вам редко дают доступ к его лучшему звучанию, в чем смысл.

Что ж, аттенюаторы позволяют вам найти золотую середину для ваших усилителей, никого не раздражая – это также полезно, если вы хотите играть на низких уровнях для отработки всех тех гамм, которые вы не хотели бы использовать.

Звук на уровне стадиона на небольших концертах

Точно так же многие концертные площадки тоже не оценят вашего 100-ваттного бегемота слишком сильно.

Звукорежиссеры на небольших концертах, скорее всего, потребуют, чтобы вы выключили усилитель, когда он находится в «зоне наилучшего восприятия».

В конечном итоге ваша группа будет звучать лучше на низкой сбалансированной громкости, чем когда одна гитара заглушает все остальное, даже если ее тон лучше.

Большие звуки в студии

Многие инженеры звукозаписи или продюсеры предпочитают использовать студийную громкость на малой громкости, но при этом хотят добиться «реалистичности» лампового усилителя с коленчатым валом.

Эти устройства сочетают в себе лучшее из обоих миров, помогая вам получить наилучшие результаты записи.

Руководство по покупке

– что следует учитывать при покупке

Типы

Большинство из этих устройств пассивны, что означает, что им не требуется дополнительное питание для работы. Активным аттенюаторам для работы требуется мощность, и они могут быть более универсальными, чем пассивные аттенюаторы. У них внутри есть мини-усилитель, который, помимо уменьшения громкости, также может повысить.

Согласованный импеданс усилителя

Не все аттенюаторы совместимы со всеми усилителями – важно выбрать тот, который соответствует импедансу ваших усилителей.На многих усилителях есть переключатель импеданса, чтобы вы могли согласовать его с аттенюаторами. Если у вас уже есть несколько усилителей, найдите также аттенюатор с переключателем импеданса.

Итак, что мне покупать?

Самый дешевый и экономичный аттенюатор – это easy Bugera. Фактически, нет ничего, что могло бы конкурировать в этой ценовой категории.

Если вы предпочитаете более высокий уровень и получаете что-то американское с еще парой наворотов (настройки эквалайзера), то Rivera RockCrusher отметит все ваши флажки.

Вот хорошее сравнение Bugera и Rockcrusher:

Удачи!

Что такое аттенюатор гитарного усилителя? (Полное руководство) – Темы тембра

Любой любитель гитары знает, что ламповые усилители сделаны так, чтобы они были и .

Нет большего ощущения, чем полностью поднять ручку регулировки громкости / усиления (особенно если она может доходить до 11).

Однако мы все очень хорошо знаем, что наши соседи, наши здравомыслящие парни, даже наши домашние животные этого не оценят.

Если у вас возникла эта проблема, вам может пригодиться аттенюатор гитарного усилителя. Давайте начнем…

Что такое педаль аттенюатора для гитарного усилителя?

Аттенюатор усилителя – это устройство, которое позволяет вам управлять усилителем сильнее, не получая того безумного объема, который естественным образом возникает при проворачивании вашего усилителя. Это позволяет вам полностью контролировать громкость без потери наилучшего звука усилителя.

Что такое педаль аттенюатора для гитары?

Имейте в виду, что обычно ламповые усилители звучат лучше при жесткой езде. .Тон лампочек усилителя намного богаче, когда через них проходит большая мощность.

Аттенюатор усилителя позволяет вам найти оптимальное место для этого усилителя, не теряя контроля над тем, насколько громким будет ваш звук.

Идеально подходит для домашних тренировок и игры в небольших клубах и площадках.

На случай, если вы не знаете, аттенюатор работает, понижая громкость вашего лампового усилителя , сохраняя при этом насыщенный тон, богатый сочными нюансами и частотами.Очевидно, потому что большинство ламповых усилителей звучат лучше, когда их громкость максимальна.

Существует несколько типов аттенюаторов (о которых я расскажу позже в статье) и различные функции, которые может иметь аттенюатор.

Некоторые из них только ослабляют сигнал; другие также могут усилить сигнал и придать ему собственный характер, работая как второй предусилитель.

Некоторые аттенюаторы также принимают во внимание такие факторы, как кривая Флетчера-Мансона. Кривая Флетчера-Мансона показывает, что человеческое ухо воспринимает больше басов и высоких частот, а значит, больше громкость.

В качестве альтернативы человеческое ухо воспринимает меньше обеих частот при меньшей громкости. Аттенюатор более высокого класса учтет это и добавит функции для увеличения высоких и низких частот в качестве меры противодействия.

Как подключить аттенюатор усилителя?

Чтобы подключить аттенюатор, вам понадобятся два акустических кабеля. В ситуации комбо-усилителя у вас обычно есть встроенный кабель динамика, который их соединяет. Таким образом, вам понадобится только дополнительный кабель динамика .

ОЧЕНЬ важно понимать, что вам нужны акустические кабели, а не инструментальные кабели.Если вы достанете инструментальные кабели, это может привести к повреждению, так что будьте начеку!

Если бы мы были в сценарии комбоусилителя , первым шагом было бы отключение кабеля. Используйте кабель внешнего динамика для подключения выхода динамика ко входу аттенюатора.

После этого вы должны повторно подключить встроенный кабель от усилителя к выходу аттенюатора, который часто обозначается как «выход на динамик».

На что следует обратить внимание при покупке правильного аттенюатора усилителя

Два очень важных фактора, которые вы должны учитывать при покупке аттенюатора усилителя:

  • выходная мощность вашего усилителя,
  • и его выходное сопротивление.

Допустим, у вас есть усилитель на 60 Вт, но вы приобрели аттенюатор на 50 Вт. Это не сработает и может повредить аттенюатор (но не усилитель).

С другой стороны, если сопротивление усилителя и аттенюатора в Ом не совпадает (например, 8-омный аттенюатор для 16-омного усилителя), вы потенциально можете повредить усилитель.

Лучшие аттенюаторы будут иметь аттенюатор гораздо большей мощности и полное сопротивление.

Различные типы аттенюаторов гитарного усилителя

Пассивные аттенюаторы усилителя

Пассивные аттенюаторы усилителя – самые простые из имеющихся.

они полагаются исключительно на ослабление мощности сигнала и улучшение согласования импеданса между гитарой и усилителем. Цель этого – уменьшить громкость, но при этом сохранить тон.

Аттенюаторы этих типов просты в использовании и не требуют какого-либо внешнего источника питания. Однако в некоторых случаях сообщалось о повреждении усилителя.

Это в основном связано с неправильным использованием аттенюатора усилителя . Прокручивая усилитель до предела, таким образом перегружая усилитель и аттенюатор.

Активные аттенюаторы

Активным аттенюаторам для работы требуется внешнее питание. Это потому, что они предназначены не только для ослабления сигнала, но и для его усиления.

Итак, активный аттенюатор берет часть сигнала усилителя и может либо уменьшить, либо увеличить, , чтобы придать ему немного больше энергии.

Активный аттенюатор усилителя позволяет либо приручить мощные усилители (как пассивный аттенюатор), либо усилить маломощные усилители и придать им немного дополнительной мощности.

Зависимость резистивной нагрузки от реактивной

Основное различие между аттенюаторами резистивной и реактивной нагрузки, которое следует отметить, заключается в том, что реактивный аттенюатор снижает выходную мощность усилителя при сохранении его кривой импеданса.

По сути, это означает, что независимо от степени ослабления ваш тон будет сохранять максимально возможную прозрачность.

Резистивные аттенюаторы не поддерживают кривую импеданса , и по мере увеличения затухания цвет вашего тона изменяется, становясь более сжатым и темным.

Влияют ли аттенюаторы на тон?

Не обязательно, но это будет зависеть от качества аттенюатора усилителя. С одной стороны, любое оборудование, добавленное к вашей сигнальной цепи, каким-то образом повлияет на тон.

Некоторые аттенюаторы имеют своего рода «цвет» для улучшения звучания вашего усилителя. Большинство аттенюаторов не будут такими, и продукты более высокого класса разработаны так, чтобы быть максимально прозрачными.

Наиболее заметное изменение тона – это то, о котором я упоминал ранее, с кривой Флетчера-Мансона.

Здоровое человеческое ухо воспринимает частотный диапазон 20-20 кГц. Наиболее заметные частоты для человеческого уха – от 2 до 5 тысяч, что считается средним и высоким диапазоном спектра.

Кривая Флетчера-Мансона предполагает, что изменения громкости влияют на восприятие всего, что выше и ниже диапазонов 2–5 тысяч.

Если громкость увеличивается, вы будете слышать больше частот за пределами этого диапазона (низкие и высокие). Если громкость уменьшается, вы будете меньше воспринимать.

Итак, на самом деле происходит не изменение тона; это изменение восприятия частоты из-за уменьшения громкости.

Ухудшают ли аттенюаторы усилителя качество звука?

Подумайте об этом так:

Аттенюаторы похожи на любое другое оборудование, усилитель или гитару, о покупке которых вы, возможно, думаете.

Чем дешевле товар, тем хуже его качество. В этих условиях, да, некачественный аттенюатор ухудшит качество звука.

То, что может восприниматься как ухудшение качества звука, может быть неправильным использованием аттенюатора.

Например, если вы увеличили до максимума усиление усилителя, а затем значительно понизили его громкость, вы могли бы получить излишне искаженный тонкий звук.

Это не потому, что качество аттенюатора / усилителя ужасное. Это просто неправильное использование баланса между усилением и громкостью. С педалями дисторшн это также может быть широко распространенным явлением.

Набирать нужное количество сока для вашего звука – настоящее искусство, но открытые уши и практика – это лучший способ.

Аттенюатор повредит мой усилитель?

Один из самых распространенных вопросов, а также одно из самых распространенных заблуждений – это то, что вы рискуете повредить свой усилитель, если используете аттенюатор.

Имейте в виду, что это не так. Если у вас есть правильный аттенюатор, который соответствует напряжению питания и сопротивлению вашего усилителя , у вас не должно возникнуть проблем.

Также рекомендуется убедиться, что аттенюатор усилителя не перегревается, но в аттенюаторах хорошего качества в качестве меры предосторожности будет встроенный вентилятор.

Этот миф более тесно связан с повреждением трубки, но это не совсем само повреждение трубки. По сути, ваше намерение получить аттенюатор – получить такой теплый и сладкий ламповый звук без чрезмерной громкости.

Использование аттенюатора может косвенно заставить ваши лампы работать более интенсивно в течение более длительных периодов времени, что приведет к их более быстрому износу.

С этим мало что можно поделать, но будьте добросовестны, , с какой жесткостью вы управляете лампами и как долго.

Дело в том, что трубки изнашиваются и через некоторое время начинают не очень хорошо искажаться. Однако для самого усилителя это не представляет опасности.

Дешевые против дорогих аттенюаторов усилителей?

Основные различия между дешевыми и дорогими аттенюаторами заключаются в их характеристиках. Дешевые аттенюаторы будут пассивными аттенюаторами и обычно имеют меньшую мощность затухания.

Дешевые аттенюаторы также, скорее всего, будут иметь только регулятор громкости без каких-либо тональных компенсаторов.

Что касается тона, естественно, будет небольшое снижение точности воспроизведения с более дешевыми аттенюаторами, но ничего достаточно заметного, чтобы резко увеличить цену.

Есть отличное видео, в котором сравнивается аттенюатор за 100 долларов и аттенюатор за 500 долларов, чтобы вы могли сравнить их качество и принять собственное решение.

Аттенюатор за 100 долларов против аттенюатора за 500 долларов (сравнительное видео)

Лучшие аттенюаторы для гитарных усилителей

1. Rivera Rock Crusher – проверенный и популярный

Rivera Rock Crusher – один из лучших аттенюаторов.Для начала он имеет как 8-омный, так и 16-омный режимы, что позволяет использовать его с любым усилителем.

Говоря тонально, это очень прозрачный аттенюатор, который обеспечивает снижение громкости в диапазоне от 3 дБ до 20 дБ.

Он также оснащен дополнительной ручкой регулировки громкости для еще большего контроля громкости. Он также поставляется с двумя переключателями эквалайзера, которые могут добавить тепла или высокого края, чтобы компенсировать кривую Флетчера-Мансона.

Я бы также добавил, что есть более дорогая версия Rivera Rock Crusher, которая также имеет 11-полосный динамик с эквалайзером, который дает вам еще больше контроля над своим звуком.

Гарантированно, это делает его более дорогим, но вы получаете невероятный контроль над своим звуком.

2. Торпеда с двумя нотами – проверенная и популярная

Торпеда с двумя нотами – это комбинация множества устройств с различными функциями.

Он служит аттенюатором мощности, а также многоимпедансной нагрузочной коробкой (что позволяет использовать ее с любым усилителем), DI и коробкой переусилителя.

Он также поставляется с «Torpedo Wall of Sound» – программой, с помощью которой вы можете полностью переусилить свой сигнал.

Это программное обеспечение поставляется с 24 различными кабинетами усилителей и множеством параметров, позволяющих практически изменить звук любым возможным способом.

В тональности нужно сказать, что прозрачность – это большой плюс. Two Notes Torpedo также разработан, чтобы никоим образом не влиять на ваш звук. , сохраняя полную надежность вашего звука.

Он также оснащен контурной ручкой для регулировки звука и противодействия кривой Флетчера-Мансона, о которой я так много говорил.

3. Bugera Power Soak – лучший бюджетный вариант

Bugera Power Soak – вероятно, самый качественный и недорогой аттенюатор на рынке.

Он имеет достаточно простую настройку, но прозрачность затухания, которую вы получаете от этого элемента оборудования, соответствует высококлассным аттенюаторам, которые с ним конкурируют.

Bugera Power Soak – это пассивный аттенюатор мощностью 100 Вт с импедансом 4,8 и 16 Ом, подходящий для любого усилителя.

Поставляется с двумя ручками регулировки громкости для точной настройки конечной выходной громкости вашего звука.

Наконец, у него есть выход на эмулятор микрофона для имитации звука микрофонного усилителя. Скорее всего, это лучший выбор для экономных людей.

4. Нано-сигнальный пэд Electro-Harmonix – самый компактный

Этот аттенюатор немного отличается от всех других аттенюаторов. На самом деле это гитарная педаль , а не , а не отдельный блок питания.

Это означает, что его можно добавить к педалборду, но, что более важно, он ослабляет сигнал не от усилителя, а от вашей гитары.

По сути, дает тот же результат; Единственным недостатком является то, что точность воспроизведения звука может немного снизиться.

Тем не менее, Electro-Harmonix Nano Signal Pad – отличный выбор по еще более низкой цене, чем Bugera Power Soak, и его намного легче носить с собой.

Связанные вопросы

Можно ли использовать педаль громкости в качестве аттенюатора?

К сожалению, педаль громкости не имеет такого же эффекта, как аттенюатор. Причина в том, что педаль громкости работает как общий регулятор громкости. Это означает, что ослабление громкости произойдет после предусилителя. Аттенюатор работает так же, как и он, потому что он находится перед предусилителем.

Можете ли вы поместить педаль аттенюатора в петлю эффектов?

Есть некоторые педали аттенюатора, такие как пассивный аттенюатор громкости Leech или пэд Electro-Harmonix Nano Signal Pad, который мы только что рассмотрели, которые помещаются в вашу петлю эффектов. Эти педали нельзя ставить между динамиком и корпусом. Вы повредите их и, возможно, ваш усилитель.

Можно ли использовать аттенюатор с комбоусилителем?

Да, можно. Единственное отличие состоит в том, что кабель встроенного динамика будет повторно подключен от головки усилителя к аттенюатору.Оттуда вам понадобится дополнительный кабель динамика, чтобы подключить аттенюатор к динамику усилителя. Все остальное будет работать так же, как и в случае с усилителем / кабинетом.

Действительно ли аттенюаторы работают?

Да, есть. Аттенюатор – отличный выбор для тех, у кого есть мощный усилитель и который хочет получить полный тон, который он обеспечивает, а также может регулировать громкость звука. Инвестиция, на которую стоит обратить внимание.

Заключительные мысли

Хотя аттенюаторы существуют с 70-х годов, кажется, что мы наконец поняли истину о том, что мы можем получить максимальную отдачу от наших усилителей, не разрушая наши уши или наши отношения с нашими соседями.

Я могу с уверенностью сказать, что аттенюатор усилителя потенциально может быть инструментальной частью оборудования для игры на вашем дорогом ламповом усилителе с полным контролем громкости и тона.

Проверить мое следующее сообщение

Усилитель, аттенюатор или оба? | Analog Devices

ВОПРОС:

Могу ли я использовать усилитель в качестве аттенюатора?

Ответ:

Интересный вопрос.На первый взгляд это кажется нелогичным, но на самом деле есть несколько очень веских причин, по которым кто-то может захотеть это сделать. Одна очень полезная функция операционного усилителя – это преобразование импеданса. Использование пассивного аттенюатора перед операционным усилителем или использование самого усилителя в качестве аттенюатора позволяет в полной мере использовать эту функцию. Однако необходимо принять некоторые меры предосторожности.

При использовании усилителя в качестве аттенюатора коэффициент усиления усилителя меньше единицы (G <1). Поэтому предполагается, что усилитель должен быть сконфигурирован как инвертор.Это связано с тем, что уравнение для инвертирующего усиления имеет вид G = –RF / RG, а уравнение для неинвертирующего усиления - G = (RF / RG) +1. Быстрый осмотр показывает, что единственной жизнеспособной конфигурацией усилителя / аттенюатора должна быть инвертирующая конфигурация. Ну не обязательно; как упоминалось ранее, пассивный аттенюатор перед неинвертирующим усилителем будет работать и обеспечивать неинвертированный выходной сигнал. Вы также можете использовать дифференциальный усилитель или дифференциальный усилитель; оба используют уравнение усиления G = RF / RG. Таким образом, в качестве аттенюаторов можно использовать как инвертирующие, так и неинвертирующие конфигурации операционных усилителей... или как усилители.

Я упомянул, что необходимо соблюдать некоторые меры предосторожности при использовании усилителей в качестве аттенюаторов. Первый – когда используются очень большие значения сопротивления обратной связи. Это имеет несколько последствий: больший системный шум, большие напряжения смещения и стабильность. Большие резисторы обратной связи, наряду с входом усилителя и паразитной емкостью, могут вносить полюс в отклик обратной связи усилителя, что вызывает дополнительный фазовый сдвиг, который уменьшает запас по фазе усилителя и может привести к нестабильности.

Более важным фактором является усиление шума и его отношение к стабильности усилителя. Помните, что именно усиление шума, а не усиление сигнала определяет стабильность усилителя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
