Таблица 1 Общие Технические характеристики

Общие параметры:

Номинальное рабочее напряжение, Ue: 220/460 В

Импульсное выдерживаемое напряжение, Uimp: 6 кВ

Функции защиты: Перегрузка, короткое замыкание, и мгновенная защита.

Пригодность для отсоединения: Да

Категория применения: A

Степень загрязнения: 3

Действующий стандарт: МЭК 60947-2

Полное название: Автоматический выключатель HGP630S3PEDS0000C00630 252-630A (ETU-D, LSIG) ток к.з. 85kA AC380/415В с электронным расцепителем

Тип продукции: Автоматический выключатель

Название: HGP630S3PEDS0000C00630

Наличие теплового расцепителя: Нет

Наличие электромагнитного расцепителя: Нет

Наличие/Тип электронного расцепителя: ETU-D, LSIG

Наличие дифференциального расцепителя: Нет

Регулировка расцепителя: регулируемый

Монтажное исполнение: стационарное

Кол-во полюсов: 3

Ном. ток, А: 252-630

Ток КЗ, kA: 85 kA

Ном. напряжение, В: AC380/415В

габариты: 280х280х110 мм

Вес: 9,5 кг

Рис 1 Габаритные размеры

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Главной отличительной особенностью автоматических выключателей серии HG-Series является применение передовых технологий, позволивших при уменьшении размеров, сохранить все характеристики более крупных аппаратов.

Выключатели серии HG-Series выпускаются на номинальный ток от 3 до 1 600A с отключающей способностью от 5 до 150кА при 415В пер. тока и предназначены для различных применений, от ГРЩ до АЭС.

– Высокая отключающая способность и компактные размеры

Применение передовой токоограничительной технологии позволило оптимизировать конструкцию аппаратов HG-Series – они обладают высокой отключающей способностью при меньших, чем у аппаратов предыдущих серий, размерах, что позволяет уменьшить размеры электроустановок.

– Качество и надежность на уровне европейских аналогов, при значительно меньшей цене.

Автоматические выключатели в литом корпусе HG-Series прошли типовые испытания на соответствие стандартам МЭК 60947-2 и NEMA AB-1 в международных сертифицирующих организациях KEMA и KERI. Кроме того, они сертифицированы для применения на морских судах и АЭС.

Возможно применение в различных системах защиты устройств низкого напряжения

Можно скомбинировать различные системы защиты низкого напряжения, например,

«селективность» и «каскадирование» с характеристиками предельного тока и высокой отключающей способностью.

– Селективность

Это вид системы защиты цепей низкого напряжения для селективного отключения только точки с коротким замыканием для минимизации последствий короткого замыкания. При таком типе защиты срабатывает только автоматический выключатель, установленный у точки короткого

замыкания, при этом остальные фидеры продолжают работать.

– Каскадирование

При таком типе защиты автоматический выключатель высокого уровня может сработать раньше автоматического выключателя верхнего уровня, выполняя резервную защиту. Таким образом, это применяется для меньшей отключающей способности, чем расчетное значение для выходной цепи низкого уровня.

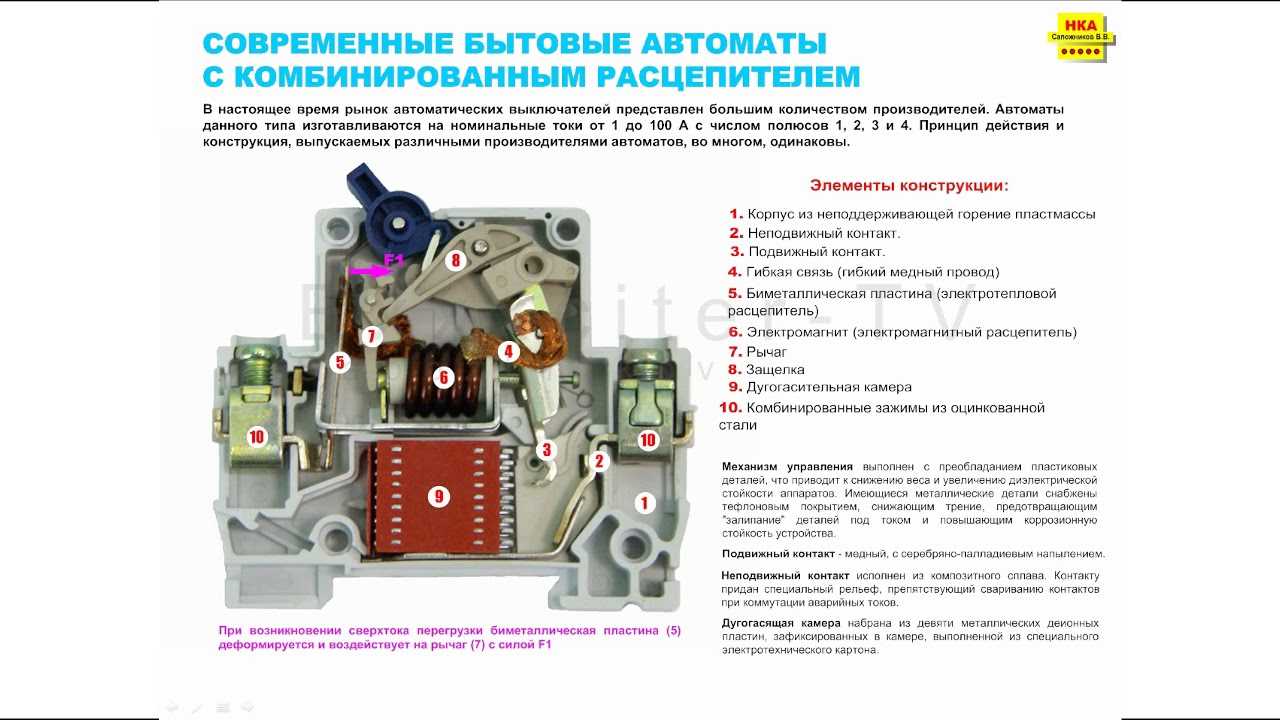

Устройство и принцип работы

Минимальные размеры автоматических выключателей создают простоту в разработки щитов. Выключатели также могут замещаться в соответствии с изменениями системной спецификации. Для всех типов модульных автоматических выключателей размер разреза в панели будет одинаковым, что также упрощает разработку щитов. Все цепи и элементы управления находятся на передней панели. Такой дизайн позволяет облегчить подключение, эксплуатацию и контроль.

Регулировка номинального тока (автоматические выключатели в литом корпусе)

30 – 250 AF (0.8 – 0.9 – 1 X In), 400 – 800 AF (0.63 - 0.8 – 1 X In)

Настраиваемые номинальные дифференциальные токи (автоматические выключатели дифференциального тока)

100–300–500–1,000 (мA)

Настройка времени (автоматические выключатели дифференциального тока) 0–200–500–1,000 (мс)

Улучшенная координация защиты:

– улучшенная отключающая способность и различная селективность

– Большой диапазон различных устройств: 30 – 800 AF, 10 типоразмеров

– Стандартизованные размеры принадлежностей, совместимые с автоматическими выключателями в литом корпусе МССВ и ELCB

– Стандартизованная высота устройств по типоразмерам: 30 – 250 AF (68 мм), 400 – 800 AF (110 мм)

Автоматические выключатели в литом корпусе типа HGP Ui: 1,000 V Uimp: 8 kV Ics = 100 % Icu

Рис 2 . Табличка с расшифровкой обозначений

- Ui: Номинальное напряжение изоляции

- Uimp: Номинальное импульсное выдерживаемое напряжение

- Ue: Номинальное рабочее напряжение

- Icu: Номинальная наибольшая отключающая способность

- Ics: Рабочая наибольшая отключающая способность

Передняя панель электронного расцепителя ETU

Рис. 3 Внешний вид электронного расцепителя

Электронный расцепитель (ETU) типа D/A/E

Рис 5

Таблица 3

№	Название	Описание
1	Номинал датчика	Указывает значение In (A) электронного расцепителя ETU для каждого типоразмера AF. 250AF: 40 A, 100 A, 160 A, 250 A 630AF: 250 A, 400 A, 630 A 800AF: 800 A Пример: In = 250 A
2	Кнопки Вверх/Вниз Mode / Reset (Режим / Сброс)	Во время работы электронного расцепителя ETU этими кнопками можно переключать отображаемую информацию и изменять значения уставок. · Уставка долгого времени выдержки · Уставка быстрого времени выдержки · Уставка тока короткого замыкания и выдержки времени · Уставка мгновенного срабатывания · Переключение информации, отображаемые на ЖК-дисплее · Вывод информации об отключении после операции отключения
3	Ручки регулировки	На передней панели электронного расцепителя ETU расположены две ручки регулировки. Ими можно регулировать долгую и быструю выдержку срабатывания коммутационного аппарата, настройки выдержки имеют фиксированные значения. (Смотрите раздел «Защита») Уставка Ir долговременной защиты · Защита оборудования от перегрузки · Измерение истинного среднеквадратичного (эффективного) значения Уставка Isd кратковременной защиты · Защита оборудования от короткого замыкания · Измерение истинного среднеквадратичного (эффективного) значения
4	Светодиоды состояния	Имеются три светодиода состояния. · RUN (Работа): Электронный расцепитель ETU находится в рабочем состоянии. (250 A и меньше: 30% In, прочее: 15% In) · Trip (Отключение): Операция отключения. Светодиод светится, если электронный расцепитель ETU находится в рабочем состоянии после размыкания АВЛК. Проверьте состояние светодиода и выключите его нажатием кнопки Battery check / Reset (Проверка элемента питания / Сброс). · Alarm (Сигнализация): Мигает (когда I > 0,9 Ir), светится (когда I > 1,1 Ir)

– Электронный расцепитель ETU типа D/A/E применяется для защиты коммутационной аппаратуры общего промышленного назначения.

– Можно отрегулировать долгое или короткое время срабатывания с помощью ручек регулировки на передней панели.

– Для расцепителя типа A/E можно проверить измеренное значение тока и уставки защиты по каналу связи с системой АСУТП SCADA

Расшифровка обозначения: HGP630S3PEDS0000C00630

Где,

1 –Тип Автоматического выключателя в литом корпусе HG-серии

2– габарит AF (Миниатюрные автоматические выключатели дифференциального тока 30, 50, 100AF)

3 – отключающая способность

F -36 kA

S – 65/70 kA

H – 85 kA

X – 150 kA

NA - выключатель-разъединитель

4 –Классификация

– Терминал Высота (24-26 мм)

– G – Высота (21,5 мм)

5- количество полюсов

3P – AC (для переменного тока) 3 полюса

4P AC 4 полюса

D3 DC ( для постоянного тока) 3 полюса

D4 DC 4 полюса

6 –Описание изделия

Т4 –Температура окружающего воздуха до 40 °C

Т5- Температура окружающего воздуха до 50 °C

Электронный выключатель:

EN – нормальный

ED - дисплей

EA – Амперметр

EE – Счетчик энергии

MP – Защита для двигателя

DS – Выключатель-разъединитель

7. – Монтаж:

S – Выводы главной цепи (Монтаж на панели: S – Винтовые, B- Удлиненные),

·«S» (винтовые зажимы) входят в стандартную комплектацию всего модельного ряда

·«B» (удлиненные выводы) поставляются для выключателей типоразмером 250AF и выше.

S - Переднее Соединение

BS – прямой тип Шинопровод

BE – Тип распространителя Шинопровод

P – розетка в PC/CBM

Прикрепленный

F – Боковую Линию : розетка

сторона нагрузки: Переднее Соединение

X – розетка PC/CBM не соединен

8. – Вспомогательный контакт и аварийная выключатель (AUX/ALT/AXT)

(00 – отсутствуют)

Вспомогательный контакт (AUX)

10 – AUX 1C

20 -AUX2C

Контакт сигнализации срабатывания расцепителя (ALT)

01 -ALT1C

Вспомогательный контакт (AUX) и контакт сигнализации срабатывания расцепителя (ALT)

11 – AUX 1C & ALT 1C

21 – AUX 2C & ALT 1C

9. – Устройства шунтового и минимального расцепителя (SHT/UVT)

(00 – отсутствуют)

Независимый расцепитель (SHT)

S1 SHT 110В пер. тока

S2 SHT 220В пер. тока

S3 SHT 380В пер. тока

S4 SHT 440В пер. тока

S5 SHT 24В пост. тока

S6 SHT 110В пост. тока

Мин. расцепитель напряжения (UVT )

U1- UVT 110В пер. тока

U2- UVT 220В пер. тока

U3- UVT 380В пер. тока

U4- UVT 440В пер. тока

U5- UVT 24В пост. тока

U6- UVT 110В пост. Тока

10. С – Частота 50/60Гц

Z – DC

11. 00100– Номинальный ток 100 А (00800-800A)

12. – Защита От Перегрузки/Короткого Замыкания

– (без обозначения) Термальный Фиксированный / Мгновенный Фиксированный (MTM-FF)

F – Терморегулируемый / Мгновенный Фиксированный (MTM-JF)

H – Терморегулируемый / Мгновенный Регулируемый (МТМ – JJ)

N – Термическая Фиксация / Мгновенная Фиксация

(MTM – FF) + 4P N фазная защита

FN – Термальный Регулируемый / Мгновенный Фиксированный фаза (MTM – JF) + 4P N

Защита

HN – Термальный Регулируемый / Мгновенный Регулируемый (MTM – JJ) + 4P N фаза Защита

– Электронный выключатель Не применимо (ETU)

– Нет защита двигателя (Тепло/Мгновенный Регулируемый (MCP-OJ)

– Нет функции защиты (ДСУ)

Дополнительные принадлежности для автоматических выключателей HGP

Рис 6 Дополнительные принадлежности для HGP

1. Внутренние принадлежности

● Вспомогательный выключатель (AUX)

– Указывает состояние ВКЛ/ВЫКЛ автоматического выключателя.

– Состояние ВЫКЛ после отключения.

– Содержит перекидной контакт С.

● Аварийный выключатель (ALT)

– Активируется, когда автоматический выключатель отключается из-за

перегрузки, короткого замыкания или замыкания на землю, кроме ручного

оперирования ON/OFF (ВКЛ/ОТКЛ).

– Возвращается в исходное состояние после сброса автоматического

выключателя.

– Содержит перекидной контакт С.

● Вспомогательный + Аварийный выключатель (AXT)

– Комбинация вспомогательных выключателей AUX и ALT.

● Шунтовой расцепитель (SHT)

– Дистанционное отключение автоматических выключателей с помощью

управляемого напряжением шунтового расцепителя (SHT).

Условия срабатывания:

– U ≥ 0,7 x Un (подайте больше 70 % номинального напряжения)

– В случае подачи импульса напряжения длительность импульса должна быть больше 20 мсек

● Расцепитель минимального напряжения (UVT)

Если напряжение в цепи меньше базовой величины, автоматический выключатель не сможет отключиться или замкнуть цепь (ON – ВКЛ). Если Напряжение в цепи падает ниже 35 % от номинального напряжения (Un), UVT автоматически выполняет отключение для предотвращения повреждения нагрузки.

● Устройство запирания

Устройство для навесного замка на рукоятку (PLD) Это устройство используется для блокировки рукоятки автоматического выключателя в положении OFF (ВЫКЛ) с помощью навесного замка. На это устройство можно повесить до 3 замков, они не поставляются в комплекте.

● Механическая блокировка

Это устройство выполняет механическую взаимную блокировки двух автоматических выключателей.

Особенности:

– Оно предотвращает одновременное замыкание двух выключателей.

– Оно переключает оба выключателя в OFF (ВЫКЛ).

2. Внешние принадлежности

● Крышка выводов

Крышка выводов – это устройство для изоляции выводов автоматического выключателя от наружного касания для обеспечения безопасности. Можно применить степень защиты IP40 для силовых токоведущих частей. В зависимости от метода подключения автоматического выключателя можно использовать длинную или короткую крышку.

Короткий тип: Пригоден для втычного подключения или подключения сзади.

Длинный тип: Пригоден для переднего подключения с помощью проводов, шин или кабельных наконечников.

● Изолирующая перегородка

Изолирующая перегородка используется для предотвращения короткого замыкания из-за

пробоя диэлектрика между выводами автоматического выключателя. Она улучшает прочность

изоляции между фазами, если ее установить в канавку между выводами двух автоматических

выключателей. Ее можно легко добавить после завершения установки автоматического

выключателя. Кроме того, она используется в крышке выводов и в основании для втычного

подключения.

● Поворотная рукоятка

Поворотная рукоятка – это устройство для проверки состояния MCCB ON/OFF/TRIP (ВКЛ/ВЫКЛ/ОТКЛ) снаружи коммутационной аппаратуры. Имеются два типа поворотных рукояток – короткая и удлиненная. Все поворотные рукоятки позволяют запирать дверку щита и имеют функцию блокировки рукоятки, при повороте поворотной рукоятки по часовой стрелке проводится оперирование “ON” (ВКЛ) автоматического выключателя. Все поворотные рукоятки делятся на три вида согласно направлению подключения линии питания, к MCCB – линия сверху, линия справа и линия слева. Степень защиты IP рукоятки равна IP40.

– Короткая поворотная рукоятка (тип TFG)

32 – 250 AF: Прикрепите рукоятку непосредственно к автоматическому выключателю.

400 – 800 AF: Прикрепите рукоятку к двери распределительного устройства.

– Удлиненная поворотная рукоятка (тип TFH)

Пригодна для случая большого расстояния между автоматическим выключателем и дверью распределительного устройства. Рукоятка крепится к двери распределительного устройства, поэтому недоступна кнопка функции отключения.

● Устройство запирания

● Подключение к изолированной шине

● Обжимной наконечник

● Шина

● Вывод для кабельных наконечников

● Устройства втычного подключения

Такое устройство используется для подключения втычного автоматического выключателя в литом корпусе к распределительному устройству.

Тип TDM:

TDM-P: Сторона как ЛИНИИ, так и НАГРУЗКИ содержат втычные выводы.

TDM-F: Только сторона ЛИНИИ содержит втычные выводы.

Тип TDF:

Только сторона ЛИНИИ содержит втычные выводы, но можно крепить втычные устройства на распределительном устройстве, как в случае TDM-P.

● Соединительная шина

● Вывод подключения сзади

● Переходник на DIN-рейку

● Привод с электродвигателем

Это устройство используется для дистанционного переключения ON/OFF автоматического выключателя. Его можно применять в системах автоматизации низкого напряжения или в аварийных системах энергоснабжения.

при расцеплении напряжения – как это работает?

Опубликовано 27 октября 2017 г. 31 октября 2018 г. автором Relectric

Расцепитель минимального напряжения

Расцепитель минимального напряжения — это дополнительное устройство, устанавливаемое в автоматический выключатель, которое автоматически вызывает отключение питания, когда мощность падает ниже заданного уровня, обычно между 70 и 35 процентами номинального УФ. Автоматический выключатель не питает его. Вместо этого он получает питание от альтернативного источника, например, от батареи. Первоначально он был разработан для использования в угольных шахтах, но теперь его можно найти в любой области тяжелой промышленности.

Как это работает

 Расцепитель минимального напряжения состоит из соленоидного магнита с подвижным якорем, закрепленным на подпружиненной защелке. Эта защелка удерживает подпружиненный плунжер, который при освобождении входит в контакт с стержнем отключения выключателя, чтобы отключить выключатель.

Пока напряжение, подаваемое на соленоидный магнит, остается нормальным, сила магнитного поля достаточно сильна, чтобы преодолеть усилие пружины и удержать расцепляющий стержень от высвобождения. Но как только напряжение отключается или падает ниже заданного уровня, сила пружины превосходит силу магнита. Эта сила разблокирует поршень, который отключает питание.

Когда контакты автоматического выключателя разомкнуты, механический переключатель сброса, приводимый в действие центральным контактным рычагом, удерживает соленоидный магнит в закрытом положении. Как только питание восстанавливается, магнит снова активируется и удерживает плунжер в своем положении, позволяя сбросить автоматический выключатель и снова включить его. Если питание катушки соленоида не было восстановлено, и кто-то попытается сбросить выключатель, он снова сработает.

Монтаж

Может быть установлен на левом или правом полюсе и установлен рядом с системой управления корпуса автоматического выключателя. Хотя подпружиненный расцепитель прикреплен к расцепителю, он проходит через вырез в корпусе расцепителя. После установки он не будет мешать стандартному отключению автоматического выключателя при скачке напряжения.

Расцепитель минимального напряжения доступен как для переменного, так и для постоянного тока с несколькими различными номиналами напряжения на выбор. Соединения для UVR бывают четырех различных форм. Стандарт – это провода с косичками (минимум 18 дюймов длиной), выходящие из задней части основания непосредственно за UVR. Эти отведения имеют цветовую маркировку для идентификации.

Другие доступные конфигурации включают клеммную колодку, установленную на той же стороне основания, что и аксессуар. Другой имеет провода, выходящие с той же стороны основания, что и аксессуар. В четвертой версии выводы выходят на противоположной стороне аксессуара.

Разница между независимыми расцепителями

Аналогичное устройство, которое может быть объединено с UVR в автоматическом выключателе, называется независимым расцепителем. Он имеет конструкцию и функции, аналогичные UVR, но вместо этого активируется при отключении электроэнергии. Дистанционное управление может включить его, но катушка соленоида несет только временный заряд и не рассчитана на постоянное использование.

Расцепители минимального напряжения Eaton

Хотя UVR в большинстве случаев не требуются по закону, они все же рекомендуются. Когда используется чувствительное оборудование, пониженное напряжение, например, при отключении питания, может привести к потере данных или сжечь всю систему. Другая опасность связана с безопасностью; Некоторое промышленное оборудование может представлять угрозу безопасности, если мощность падает ниже требуемого уровня.

Расцепители минимального напряжения Eaton предназначены для обеспечения защиты, необходимой для электрических систем, с компактной конструкцией, которую легко установить. Имеются как клеммные магнитные, так и электронные магнитные блоки, а также множество других аксессуаров.

Компания Eaton много лет работает в отрасли и продолжает производить надежные электроприборы как для коммерческого, так и для бытового использования. Высокий уровень контроля качества и приверженность безопасности делают Eaton одним из лучших брендов электронных устройств.

Eaton – UVh5RP03K

Серия G предназначена для защиты всех цепей по всему миру. Они запечатаны на заводе и должны быть установлены на месте. Этот высокопроизводительный UVR может использоваться как для региональных, так и для отраслевых требований.

Его компактная конструкция позволяет легко устанавливать его, оставляя достаточно места на панели. Он имеет крепление на левом полюсе и номинальное напряжение от 525 до 600 В переменного тока. Наряду со встроенной защитой от замыканий на землю это делает его одним из лучших UVR для автоматических выключателей EG и JG.

Eaton — 1228C76G03

Этот классический UVR предназначен для стандартного использования в горнодобывающей промышленности MARK 75 с электрическим расцепителем пониженного напряжения LAMH на 120 В. Этот UVR популярен благодаря своей надежности и простоте использования в заводских условиях, что делает его лучшим выбором в горнодобывающей промышленности.

Молоток Eaton-Cutler серии C 1373D62G09

Этот расцепитель минимального напряжения 50 Гц оснащен механизмом расцепления на 240 В и предназначен для использования с деталями и принадлежностями выключателя GD.

Вывод

Автоматические выключатели Eaton с расцепителями напряжения популярны благодаря своему высокому качеству и надежности как для коммерческого, так и для бытового использования. Они просты в установке и имеют высокие показатели безопасности для всех приборов.

Расцепитель минимального напряжения представляет собой электронный модуль, используемый для размыкания цепи

ABB

Производитель: ABB – Электрификация

№ MFR: SPUV024DCR

UPC: 783164072587

Артикул №: 4662

ABB – Электрификация

№ MFR: SPUV024DCR

UPC: 783164072587

Артикул №: 4662

Наличие

Технические характеристики

Каталожный номер	SPUV024DCR
Производитель	АББ – Электрификация
Марка	АББ
Подбренд	Power Break II
Страна происхождения	Неизвестно
Сделано в США	№
Специальные возможности	Расцепитель минимального напряжения представляет собой электронный модуль, используемый для размыкания автоматического выключателя, когда контролируемое напряжение падает ниже 35-60 PERC от его номинального значения. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
