Автоматика для газовых котлов отопления

Главная » Системы отопления » Газовое отопление » Автоматика для газовых котлов отопления: что нужно знать при ее приобретении

Газовые отопительные котлы являются устройствами повышенной опасности. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, стать причиной пожара или даже взрыва. Именно поэтому все процессы, проходящие в котлоагрегатах должны осуществляться под постоянным контролем, за который отвечает газовая автоматика для котлов.

[contents]

Содержание

1. Конструкция и принцип действия
2. Функционал системы безопасности отопительной установки
3. Наиболее популярные модели систем безопасности для котельного оборудования
4. EvroSit
5. Honeywell
6. АОГВ

Конструкция и принцип действия

Все составляющее автоматики, применяющиеся в отопительных системах можно условно разделить на две большие группы:

1. Приборы, обеспечивающие правильную и безопасную работу котельного оборудования.
2. Устройства, повышающие комфорт при использовании котлоагрегата.

В автоматику безопасности газовых котлов входит:

• Модуль контроля пламени. В данный модуль входит термопара и электромагнитный газовый клапан, перекрывающий подачу газа.
• Устройство защиты от перегрева и поддержания заданной температуры, в роли которого выступает термостат. Данное устройство отвечает за отключение и включение котла, когда температура теплоносителя в контуре достигает пиковых отметок, установленных пользователем.
• Датчик контроля тяги. Работа этого прибора основана на изменении положения биметаллической пластины, которая соединена рычагом с газовым клапаном, перекрывающим подачу топлива на горелку.
• Подрывной (предохранительный) клапан отвечает за излишек теплоносителя в отопительном контуре.

В некоторых моделях котельного оборудования производителем предусматривается наличие прибора для отвода воздуха. Все устройства, входящие автоматическую систему безопасности – энергонезависимые или механические.

При наличии исполнительных приводов и управляющего контроллера они могут работать под электронным управлением.

Автоматика для комфорта обеспечивает владельцу установки дополнительный функционал: авторозжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляцию пламени и пр. Этот вид автоматики не является обязательным и в некоторых моделях не применяется.

Принцип работы электронной системы безопасности основан на основании получения данных с датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании полученных от датчиков и сенсоров данных, контроллер подает команды на приводы исполнительных приборов безопасности.

Принцип действия механической автоматики газового котла рассмотрим более подробно. Отопительная установка не работает – газовый клапан перекрыт. Для запуска котла выжимается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает на запальник. После розжига запальника происходит нагрев термопары.

На ней вырабатывается достаточное напряжение для работы электромагнита, который удерживает газовый клапан в открытом состоянии.

Поворотом шайбы устанавливается необходимая мощность котла: газ с нужным давлением поступает на горелку – происходит розжиг от запальника. После запуска котельной установки, контроль за температурой теплоносителя берет на себя термостат.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По такому принципу работают практически все системы безопасности котельного оборудования, независимо от бренда. При выборе данной системы для котла рекомендуется обращать внимание на аппаратуру того же бренда, что и котел. Например, автоматику для газовых котлов BOSH лучше всего подыскивать именно этой торговой марки.

Функционал системы безопасности отопительной установки

Под контролем автоматики находятся все важные процессы, которые происходят в котлоагрегате. Автоматика для газовых котлов отопления обеспечивает контроль за:

• Давлением газа. При падении ниже допустимого значения прекращается подача топлива на горелку. Это происходит в автоматическом режиме благодаря механизму клапана, настроенному на определенное давление топлива. В энергозависимых модулях безопасности за контроль давления газа отвечают реле максимального и минимального давления. Эти приборы состоят из мембраны со штоком. При повышении давления топлива мембрана выгибается и размыкает контакты питания котельной установки. При нормализации давления, контакты питания устанавливаются в замкнутое положение.
• Наличием пламени в горелке. При отсутствии пламени термопара остывает и прекращает производить ток, необходимый для работы электромагнитной заслонки газового клапана, который перекрывает подачу топлива на горелку.
• Наличием тяги в дымоотводящем канале. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Тяга, соединяющая пластину датчика с клапаном, выводит его из рабочего состояния и подача газа на горелку прекращается.
• Температурой теплоносителя в контуре. За предотвращение перегрева и поддержание температуры теплоносителя в контуре отвечает термостат.

Практически все современные системы безопасности снабжены датчиками контроля и реле наличия и давления теплоносителя в системе. Данный тип автоматики чаще всего реализован в энергозависимых системах. Любая автоматика может выйти из строя по причинам низкого качества, неправильной эксплуатации и обслуживания. Далее вы сможете ознакомиться с характерными неисправностями автоматики котла и методами их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в конструкцию газовых установок запрещено законодательством. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в отопительной установке обратиться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

• Газовые настенные двухконтурные котлы – сравнение моделей от мировых брендов
• Рейтинг газовых настенных одноконтурных котлов с закрытой камерой сгорания
• Газовые напольные котлы российского производства: ATON, Конкорд, Лемакс
• Как выбрать газовый напольный котел по надежности? Рейтинг зарекомендовавших себя моделей

Наиболее популярные модели систем безопасности для котельного оборудования

Сегодня, на российском рынке климатической техники представлено более десятка моделей автоматики от разных торговых марок. Популярность того или иного бренда целиком зависит от востребованности отопительных установок той же торговой марки. Многие обладатели отечественного котельного оборудования спрашивают, как работает автоматика в газовом котле Лемакс? В данных установках используется автоматика EvroSit от итальянского производителя. Именно эта система автоматизации находится на первом месте по популярности среди отечественных производителей отопительных устройств.

EvroSit

Модели этой линейки имеют хороший функционал и легко интегрируются практически в любую конструкцию котлоагрегата. Стандартные функции: контроль за давлением газа; контроль за наличием пламени в горелке и на запальнике; контроль за температурой теплоносителя и тягой в дымоходе. Пользование автоматикой этого бренда не вызывает особых сложностей у владельцев, но требует некоторых навыков.

1. Перед запуском устройства необходимо нажать ручку регулировки и розжига и одновременно с этим кнопку пьезоэлемента.
2.  После зажигания запальника необходимо удерживать ручку в нажатом состоянии от 5 до 10 секунд, для нагрева термопары.
3. Если после отжатия ручки запальник не потух, то можно переходить к повороту шайбы, для настройки давления газа. После этого, происходит розжиг основной горелки.

Далее, котел работает полностью в автоматическом режиме.

Honeywell

Автоматика этого бренда достаточно широко распространена на российском рынке климатической техники благодаря сравнительно низкой стоимости, неплохой функциональности и широкому модельному ряду. Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90°С; контроль за давлением и подачей топлива; автоматическая остановка устройства при отсутствии или возникновении эффекта обратной тяги; контроль за наличием пламени в горелке.

АОГВ

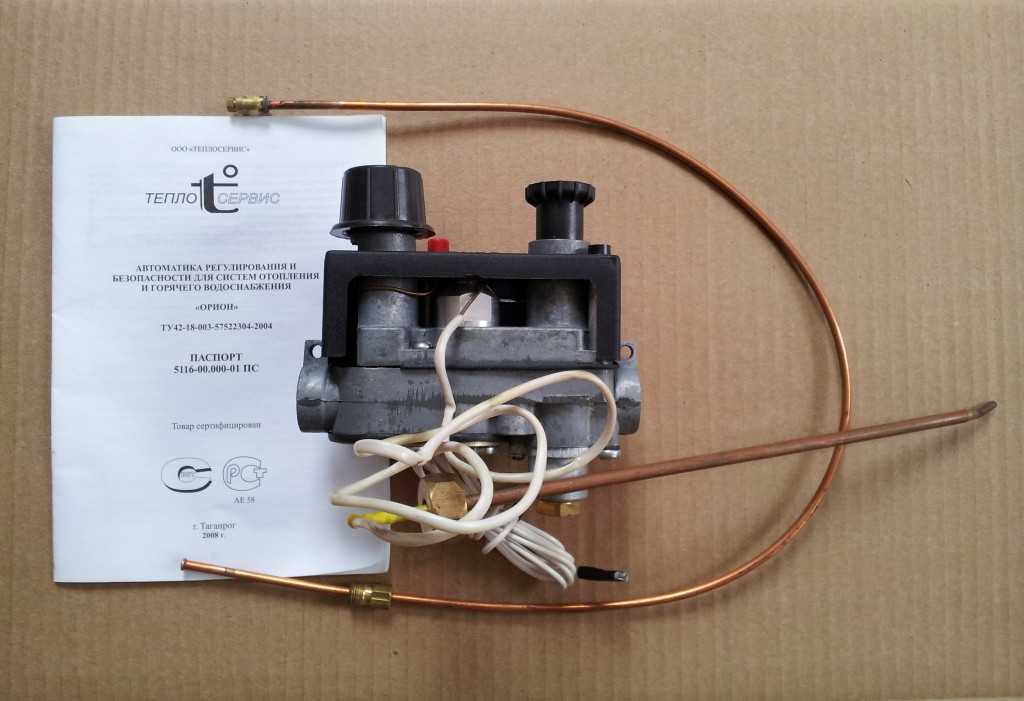

Ростовская продукция сегодня востребована отечественными пользователями наравне с европейскими моделями автоматики из-за ее надежности и низкой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Стандартные возможности данной техники позволяют останавливать работу котлоагрегата при возникновении следующих ситуаций: превышение температуры теплоносителя выше установленного уровня; срыве пламени в запальнике и горелке; низком давлении и отсутствии теплоносителя в системе; любом сбое в системе подачи газа; снижении давления топлива ниже установленной нормы; при отсутствии или недостаточной тяге. Как работает автоматика газового котла аогв? Управление работой газового клапана происходит за счет напряжения, которое вырабатывает термопара. Именно это напряжение воздействует на катушку клапана и держит его открытым, пока горит горелка. Регуляция температуры происходит за счет термостата и клапанов, которые при повышении или понижении температуры открывают или перекрывают топливо, поступающее на горелку. Контроль за отводом отработанных газов осуществляет датчик тяги. Сделать правильный выбор автоматики для газовых котлов достаточно сложно. Мы настоятельно рекомендуем обратиться за помощью к профессионалам.

Автоматика для котла АОГВ-80 в категории “Строительство”

Термопара для газовых котлов АОГВ-80 (L-540мм, М12х1,25)

На складе

Доставка по Украине

300 грн

Купить

ГазЛидер

Газогорелочное устройство для котлов АОГВ-23 (ХТЗ) с автоматикой EUROSIT 630

Под заказ

Доставка по Украине

6 000 грн

Купить

GazMaster Запчастини та комплектуючі до газового обладнання

Комплект автоматики котла Polster c11 + вентилятор WPA 140 (до 80кВт)

Доставка по Украине

по 3 273 грн

от 2 продавцов

3 273 грн

Купить

Kotelzip – запчасти для котлов, теплообменники битермические, измерительные приборы и толщиномеры

Комплект автоматики котла Atos + вентилятор WPA 140 (до 80кВт)

Доставка по Украине

по 3 315 грн

от 2 продавцов

3 315 грн

Купить

Kotelzip – запчасти для котлов, теплообменники битермические, измерительные приборы и толщиномеры

Мембрана для електромагнітного клапана газового котла АОГВ-80, АОГВ 7,5 Dani

Доставка из г. Львов

45 грн

Купить

ПП “ТЕПЛОВИЧОК”

Насосно-змішувальніий вузол ESBE LTC для твердопаливних котлів до 80 кВт

Доставка по Украине

24 750 грн

Купить

Плата Viessmann Vitodens 200 WB2B 80-105 кВт 7838386

Доставка по Украине

23 130 грн

Купить

КОТЕЛ-СЕРВІС

Газовая автоматика АПОК-1 (терморегулятор) для газового котла КЧМ, АОГВ

Недоступен

787 грн

Смотреть

Автоматика для газового котла Термолюкс АОГВ 12,5 (Таганрог)

Недоступен

4 450 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Термопара для газових котлів АОГВ-80

Недоступен

242 грн

Смотреть

ПП “ТЕПЛОВИЧОК”

Запчасти для газового котла Термолюкс АОГВ-12,5 (с советской автоматикой) № 2

Недоступен

95 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Запчасти для газового котла Термолюкс АОГВ-12,5 (с советской автоматикой) № 1

Недоступен

от 120 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Термодатчик для газового котла АОГВ-80

Недоступен

от 275 грн/м

Смотреть

Интернет-магазин “Супер-Водограй”

Термопара для газового котла АОГВ-80

Недоступен

170 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Вентилятор для котла KG Elektronik DP 120 80 вт. 275м.куб. фланец 9х13,5 серый

Недоступен

Цену уточняйте

Смотреть

Компания “DEFRO Украина”

Смотрите также

Трубка запальника для газового котла АОГВ-80

Недоступен

180 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Пьезокнопка, свеча, провод для газового котла АОГВ-80

Недоступен

80 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Датчик тяги, прерыватель для газового котла АОГВ-80

Недоступен

95 грн

Смотреть

Интернет-магазин “Супер-Водограй”

Термопара для газового котла АОГВ-80

Недоступен

315 грн

Смотреть

Интернет-магазин “Супер-Водограй”

BRAHMA GF2 CODE 18048300 GF3 Ecoflam MAX Maior 80/120/150

Недоступен

3 800 грн

Смотреть

Теплоэнерго Пром

УГГ Вакула 20 на круглый котел АОГВ 80-120, с автоматикой 630 SIT

Недоступен

3 300 грн

Смотреть

Теплосервис

Термопара для газового котла АОГВ 80 (L-54)

Недоступен

145 грн

Смотреть

Интернет магазин ULmart

Автоматика для твердотопливных котлов Tech ST-80

Недоступен

Цену уточняйте

Смотреть

«Termo-Flex»

Газогорелочное устройство Вакула для АГВ-80 и АГВ-120,Оригинал.

Недоступен

7 220 грн

Смотреть

Интернет магазин HEATERS – тэны и аксессуары.

Газогорелочное устройство ГГУ для АОГВ-80 120 Дани

Недоступен

3 400 грн

Смотреть

Интернет-магазин Хата добра

Термопара для газового котла АОГВ-80

Недоступен

220 грн

Смотреть

Интернет магазин запчастей

Автоматика АОГВ 23,2 – 11,5 Eurosit 630

Недоступен

2 200 грн

Смотреть

Интернет-магазин Газ Мастер

Газогорелочное устройство Вакула для АГВ-80 и АГВ-120 Евросит 630

Недоступен

3 200 грн

Смотреть

Интернет-магазин Газ Мастер

Рекомендации по эксплуатации газовых котлов

Автономная система отопления дома становится одним из самых распространенных способов обогрева дома.

Среди множества вариантов предпочтение отдается газовым котлам как наиболее эффективным и экономичным установкам.

Признанными лидерами в производстве газовых агрегатов являются европейские компании, но их продукция не всегда способна эффективно работать в российских условиях.

Отечественные производители, проанализировав опыт зарубежных коллег, решили использовать совершенно иной подход к конструкции и функционалу котлов.

Рассмотрим одну из моделей российского газового котла – Жуковский АОГВ 23.

Какие функции выполняет Жуковский газовый котел АОГВ 23?

Аббревиатура АОГВ 23 расшифровывается как Аппарат газовый отопительный бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно обогревать помещение площадью до 200 м2 .

Такие возможности оптимальны для использования в частном доме, коттедже или другом помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и неиспользуемые элементы конструкции.

Это повысило надежность, уменьшило количество сбоев и поломок. Кроме того, особенностью котлов АОГВ 23 является энергонезависимость.

В случае внезапного отключения электроэнергии работа котла продолжится в обычном режиме, что немаловажно в условиях российской зимы. . Эта функция значительно повышает надежность системы отопления дома.

При этом отсутствие электроснабжения требует определенного расположения радиаторной системы, так как циркуляция теплоносителя будет происходить естественным путем.

Камера сгорания атмосферного котла, с забором воздуха непосредственно из помещения и естественным дымоудалением с использованием печной тяги .

В качестве теплоносителя используется бытовой антифриз, что повышает надежность системы отопления в сильные морозы.

Неисправности котла АОГВ-23 ЖМЗ

_____________________________________________________________________________

• Ремонт и наладка котлов АОГВ
• AOGV-11.6-3 Экономика
• AOGV-17.4 BORIN
• AOGV-17.4-Установка и сборка
• AOGV-23-Конструкция и обслуживание
• AOGV-23 ZHMZ-Operation

9001

SAILFUNCUNCOUNCHOV-23 ZHMZ- 9001

. -23 и их устранение

При нажатии на кнопку пуска запальник не зажигается, пламя на запальнике гаснет, гаснет – Закрыт газовый кран перед аппаратом – Открыть газовый кран. – Засорено отверстие пилотного сопла – Прочистите отверстие проволокой диаметром 0,3 мм. – Давление газа ниже 635 Па (65 мм вод. ст.) – Сообщите в газовую службу. – Наличие в помещении сильных сквозняков, приводящих к отрыву пламени у запальника – Устранить или уменьшить сквозняки. Нет искры между электродом свечи зажигания и воспламенителем – Большой зазор между электродом и воспламенителем – Отрегулировать зазор. – Пьезорозжиг не работает – Заменить пьезорозжиг. При отпускании пусковой кнопки (удерживая ее не менее минуты при включенном запальнике) пламя запальника гаснет – Окисление припоя на контактах в местах соединения электромагнита с контактным проводом, слабое запрессовка штифтов в гнездах – Отвинтить разъем контактного провода от корпуса газомагнитного клапана, зачистить контакт надфилем до блеска (снять окисную пленку).

Вверните штуцер обратно в корпус. Снимите гнезда со штырей, слегка сдавите гнезда пассатижами. Поместите розетки на штифты.

Во избежание разрушения пайки контактов электромагнита и провода контакта не затягивайте штуцер провода при ввинчивании его в корпус газомагнитного клапана. – Микровыключатель датчика тяги не работает – Замените микровыключатель. – Термопара не создает ЭДС, перегорел конец термопары (значение ЭДС термопары должно быть не менее 20 мВ) – Заменить термопару. – Пилотное пламя не касается термопары. – Расположите (изогните) термопару так, чтобы пламя омывало конец термопары (см. рис. 3). – Защитный термостат неисправен – Замените защитный термостат. Пламя горелки и запальной горелки гаснет. Автоматическое отключение подачи газа при работе газового котла АОГВ-23 ЖМЗ. Сработал датчик тяги – Полная или частичная закупорка дымохода – Прочистить дымоход. – Наличие в помещении сильных сквозняков, приводящих к выдуванию пламени на запальнике – Устранить или уменьшить сквозняки. – Давление упало ниже 635 Па (65 мм вод. ст.) – Сообщить в газовую службу. – Для измерения давления газа в сети отсоедините пилотную трубку от штуцера на корпусе клапана. Подсоедините измерительный прибор к ниппелю.

– Повернуть регулировочную ручку, установив ее на 50 – 60°С. Нажать кнопку пуска до упора, затем отпустить ее на 2 – 3 мм и через 8 – 12 секунд. снимать показания прибора. Время срабатывания автоматики газового жуковского котла АОГВ-23 по тяге менее 10 секунд. при отсутствии тяги в дымоходе.

Время срабатывания автомата тяги более 60 сек. при отсутствии тяги в дымоходе. – Датчик тяги не отрегулирован – Отрегулировать датчик, для чего: разблокировать, отвернуть (или затянуть) регулировочный винт на 1-2 мм и снова застопорить. Проверьте время отклика. При необходимости повторите операцию. – Время отклика зависит от зазора между регулировочным винтом и кнопкой микропереключателя. При увеличении разрыва время отклика увеличивается, и наоборот. Не выключается основная горелка – Разгерметизирован «сильфон-термоколба» – Заменить «сильфон-термоколба» – Термостат не отрегулирован – Отрегулировать термостат по диапазонам срабатывания в пределах 50-90°С. После выключения горелка долго не включается. Вода в баке горячая, батареи холодные – Нет циркуляции в системе отопления – Устранить обратные уклоны в системе отопления. Устранить воздушные подушки в системе отопления. Наличие пламени на запальных отверстиях основной горелки при выключении термостата – Течь клапана термостата из-за загрязнения – Снимите переднюю крышку термостата. Очистите плунжер клапана и нанесите герметизирующую смазку. Дверца тягового измельчителя не вращается или не вращается – Наличие грязи на оси дверцы – Удалите грязь с оси дверцы и посадочного места для установки оси в корпусе тягового измельчителя.

___________________________________________________________________________

__________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Монтаж и сборка котла Бакси Слим
• Наладка и обслуживание котла Beretta Чао
• Определение кодов ошибок и неисправностей котлов Риннай
• Ошибки и неисправности газового котла Термет
• Значение кода ошибки и неисправности котлов Вилант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – Мастера отвечают на вопросы пользователей
• Специалисты отвечают на вопросы по котлам Электролюкс
• Ответы экспертов на вопросы ремонт котлов Nova
• Вопросы по обслуживанию котлов Hermann
• Ответы мастеров по обслуживанию котлов Daewoo
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего загорается и сразу гаснет газовый котел АКГВ
• В чем неисправность котла Альфа Колор, если показывает код ошибки Е01
• Из-за чего загорается и быстро тухнет котел АОГВ
• Как устранить ошибку Е01 на котле Балтгаз
• Что за поломка если котел Дани зажигается, но сразу тухнет
• Почему котел Данко загорается, но быстро гаснет?
• Котел Демрад перестал держать давление, в чем проблема
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как устранить исправить код ошибки 01 на котле Китурами
• Из-за чего котел Конорд зажигается, но сразу тухнет
• В чем причина, если котел Лемакс загорается и быстро тухнет
• Почему котел Мимакс зажигается, но резко гаснет?
• Почему котел Очаг загорается, но сразу гаснет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сибирь загорается и резко гаснет
• Почему котел Сигнализирует загораются и резко гаснут?
• Из-за чего котел Термет может шуметь и греть
• Почему газовый котел Теплотехник загорается, но внезапно гаснет?
• Как исправить ошибку Е01 на котле Термон
• По этой причине двухконтурный котел Электролюкс начал гудеть и греться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• Для почему-то не работает котел Иммергаз на ГВС
• Почему газовый котел Навьен постоянно выключается и включается сразу при нагреве?

__________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

• Heating boilers piping
• STS boilers
• Solid fuel boilers KBT
• Pellet boiler Peresvet
• Steel floor boiler Raton
• Solid fuel boiler Thermology
• Errors and malfunctions of the gas boiler Termet
• Ремонт котлов Термон
• Ремонт котлов Nova
• Служба котлов Hermann
• Сравнение газовых котлов Lemax Premium-20 и Danko-20s

_____________________________________________________________________________

• . Westen
• Неисправности котлов Immergaz
• Типы твердотопливных котлов
• Модели и конструкции комбинированных котлов
• Нефтяные и двойные котлы
• Чугунные котлы для угля
• Котлы с моделированием горелок
• Импортированные котлы для систем отопления

Спецификации

9. Рассмотрите технические характеристики

. Значения АОГВ 23-2 Эконом АОГВ 23-2 Универсал АОГВ 23-2 Комфорт Тип котла Gas heating Fuel type Natural gas with the possibility of converting to liquefied gas Functions Heating (supply of coolant to the radiator system) Efficiency 89 % Мощность котла (макс.) 23 кВт Расход газа 2,55 м3/ч Отапливаемая площадь

м2 до0244 Heat carrier temperature 50°-90° Power supply Absent Boiler weight 52 kg

teplomex.

ru

In Russia and throughout the post-Soviet space , наряду со старыми «советскими» отопительными котлами АГВ широко используются и имеют разные отзывы газовые котлы АОГВ-11,6-3 Ростов или Жуковский. Эти устройства работают на газе, а это, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ довольно неприхотливы и не требуют особых условий для своей эксплуатации.

В этой статье мы попробуем разобраться в котлах АОГВ, что это такое, рассмотрим технические характеристики энергонезависимых газовых отопительных котлов АОГВ-11,6, недостатки, цены и составим для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачен покупкой газового котла АОГВ, поначалу такое название котла может показаться непонятным. На самом деле все просто.

АОГВ – это аббревиатура, ее расшифровка – Газовый Водогрейный Аппарат. Цифра после этой аббревиатуры указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11,6 указывает на то, что данный газовый отопительный прибор имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т. д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе в г. Жуковский, производства ЖМЗ.

Котлы АОГВ-11,6-3 серии Комфорт, Универсал и Эконом
Котлы АОГВ-11,6 и их технические характеристики
Котлы энергонезависимые газовые АОГВ-11,6-3 предназначены для отопления частного дома, гаража или других помещений . Доступен только в напольной версии. Бытовые версии газовых котлов имеют диапазон от 11 до 29кВт мощности. Основным топливом для котла АОГВ является природный газ.

Нагрев воды осуществляется с помощью газовой горелки, расположенной под баком теплообменника в нижней части котла. При замене форсунок газовой горелки можно использовать котел на сжиженном газе. Корпус котла и теплообменник изготовлены из стали. Теплообменник для нагрева воды имеет трубчатую конструкцию, что способствует его достаточно высокому КПД.

Впускной и выпускной патрубки для подключения теплоносителя расположены на задней стороне корпуса котла. Диаметр этих фитингов составляет 40 мм или 1 1/2 дюйма. Внизу «обратка», вверху — «прямо». Дымоход соединяется с верхней частью корпуса котла АОГВ, диаметр дымохода должен быть не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под наименованием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11,6
Устройство двухконтурного газового котла практически идентично одноконтурному, только в теплообменник дополнительно встроен стальной змеевик для проточной хозяйственно-питьевой воды. Если вы хотите купить двухконтурный газовый котел с хорошими показателями по горячему водоснабжению, то вам предстоит выбирать аппарат тепловой мощностью не менее 23 кВт.
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, достаточно, например, чтобы помыть руки или посуду, но не более того.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены отопительные котлы АОГВ-11,6-3 серий Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, устанавливаемой на котлы.

Котлы газовые АОГВ-11.6-3 Эконом имеют бытовую автоматику. Работа этого котла контролируется ручкой термостата и электромагнитным клапаном, к которому подключены датчик тяги и термопара.

Котел АОГВ-11,6-3 Эконом
Термопара для газового котла АОГВ
Термопара является важным элементом автоматики газового котла АОГВ. Он сделан из меди и по форме напоминает толстый брусок. Служит для контроля наличия пламени на запальнике. При снижении уровня тяги срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11,6-3 серии Эконом
Котлы АОГВ-11,6 серии Универсал оснащены итальянской автоматикой Сит. Это устройство имеет автоматический термостат и пьезорозжиг. Котел запускается нажатием кнопки. При этом полностью отсутствует привязанность к электричеству.
Котел АОГВ-11,6-3 Универсал с автоматикой Сит

Котлы АОГВ и АКГВ серии Комфорт оснащены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но немного другой конструкции.

Преимущества котлов АОГВ-11,6-3

– возможность работы в системах с естественной и принудительной циркуляцией

– совместимость с любым материалом, из которого выполнена система отопления (сталь, чугун, полипропилен, металло- пластик)

– энергонезависимость

– возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

– устаревшая автоматика на котлах серии Эконом

– сложно найти запчасти если вам необходимо заменить их в случае неисправности

– достаточно высокая цена по сравнению с конкурентами

Котлы АОГВ-11,6: цена изделия

На сегодняшний день покупка одноконтурного газового котла серии Эконом будет стоить 11-12 тысяч рублей, серии Универсал 13 -14 тыс. Цена указана на сентябрь 2014 года.

В данной статье мы собрали инструкцию к котлам АОГВ-11,6-3, проанализировали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в завершение давайте посмотрим небольшой видео обзор.

Достоинства и недостатки модели

Достоинства котлов Жуковский АОГВ 23 :

• Надежность, простота конструкции.
• Независимость от системы электроснабжения.
• Простое и интуитивно понятное управление.
• Предназначен для эксплуатации в российских условиях.
• Предназначен для работы в суровых климатических условиях.
• Срок службы 14 лет (и более).
• Стоимость котлов намного ниже, чем у европейских аналогов.

Следует учитывать недостатки агрегатов :

• Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
• Внешний вид котлов уступает европейским моделям.
• Механическая автоматика котла слабовата.
• Габариты и вес агрегата требуют установки в отдельном помещении.

ПРИМЕЧАНИЕ!

Большинство недостатков в той или иной степени присущи всем атмосферным моделям, поэтому их можно отнести к специфической конструктивной особенности.

Разновидности

Имеется три модификации котлов Жуковский АОГВ 23 :

• Эконом … Агрегат напольный с русской автоматикой, теплообменник трубчатый. Есть датчик температуры.
• Универсал. Установлена ​​итальянская автоматика SIT, модулированная горелка, датчик перегрева теплоносителя.
• Комфорт. Помимо всех опций моделей Универсал, котлы имеют возможность дистанционного управления, комнатный термостат, защиту от превышения температуры теплоносителя.

Котлы модификации Комфорт можно отличить от других разновидностей внешне – они имеют прямоугольную форму поперечного сечения корпуса, а Эконом и Универсал – круглую.

Разновидности устройств

Все одноконтурные и двухконтурные АГВ производства Жуковского имеют три основные разновидности, которые позволяют покупателям выбрать для себя нагревательную колонку в зависимости от имеющегося бюджета:

1. Исполнение «Эконом» – есть комплект оборудования, необходимый только для безопасной эксплуатации: бытовая автоматика, датчик температуры, теплообменник.
2. Вариант «Стандарт» также способен модулировать пламя горелки, управляется сторонней системой управления, способен отключаться в случае перегрева, предотвращая поломки.
3. Котельный комплекс «Комфорт» отличается наличием блока дистанционного управления, технологии поддержания заданной температуры, комнатного термостата.

Устройство

Принцип работы котла АОГВ 23 основан на нагреве теплоносителя с помощью атмосферной горелки … Поступая в трубчатый теплообменник, жидкость достигает максимальной температуры, после чего сбрасывается в систему отопления.

Движение теплоносителя происходит под действием теплового движения нагретых слоев вверх, поэтому размещение всех трубопроводов необходимо планировать с определенным уклоном. Для регулировки температуры до заданного значения установлен трехходовой клапан, который подмешивает в нагретый теплоноситель определенное количество более холодной обратки.

Естественная циркуляция нестабильна и неэффективна, поэтому многие владельцы устанавливают внешний циркуляционный насос для стабилизации системы.

Особенности установки

Для включения оборудования в систему отопления дома необходимо подготовить площадку.
В зависимости от габаритов котла подготавливается фундаментное основание, которое должно выступать за контуры устройства не менее чем на 1 см, а также иметь армирующую сетку. Сама АГВ крепится к фундаменту с помощью анкерных болтов, размещенных в постаменте.

К помещению предъявляются особые требования. Должен иметь вентиляционный канал (обычно он монтируется в потолке), дверь шириной не менее 0,8 м, расположенную перпендикулярно отопительному прибору. Желательно, чтобы в комнате было окно для проветривания.

Для какого помещения лучше всего подходит?

Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендуется.

Также не пригодны для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. В них часто сдувается пламя, что останавливает систему отопления и создает опасность утечки газа .

Оптимальный вариант – отдельное помещение в цокольном (цокольном) этаже с оконным проемом площадью не менее 8 м2.

Инструкция по пуску и эксплуатации

Котел запускается после установки на ровную горизонтальную поверхность и подключения всех коммуникаций :

• Газоснабжение.
• Прямая и обратная линии системы отопления.

После установки систему необходимо заполнить охлаждающей жидкостью. Уровень заполнения контролируется с помощью сигнальной трубки … Розжиг котла осуществляется с помощью пьезорозжига или зажженной спички (серия Эконом).

ВАЖНО!

Для запуска котла сначала проветрите помещение в течение 15 минут. После этого открыть газовый кран, повернуть рукоятку в положение «запальник включен» и топить до упора. Подождите в этом положении 10-15 секунд, затем нажмите кнопку пьезорозжига.

Когда на запальнике появится пламя, подождите еще 20-30 секунд, затем отпустите ручку … Запальник должен продолжать гореть. После этого можно установить необходимую температуру охлаждающей жидкости.

В процессе эксплуатации от пользователя не требуется особых действий, кроме периодической очистки от пыли и копоти.

Раз в год следует приглашать мастера для выполнения технического обслуживания. По всем вопросам обращайтесь в гарантийный или сервисный центр .

Диапазон цен

Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось срочно искать необходимые комплектующие.

Кроме того, потребуются дополнительные расходы на заключение гарантийного договора.

Пренебрегать этим действием не рекомендуется, так как в последующем ремонт может быть потрачен на гораздо большую сумму. .

ПРИМЕЧАНИЕ!

Многие пользователи полагаются на собственные навыки и знания, намереваясь отремонтировать котел самостоятельно. Необходимо помнить, что несанкционированные действия с газовым оборудованием могут повлечь за собой административную ответственность.

АОГВ | ИК-Групп

Криогенная установка по ликвидации АОГВ остановлена ​​

Предотвращение остановки морской установки с помощью AOGV

Гибкость, отзывчивость: ремонт и замена клапанов в работающей углеводородной системе

Предотвращение остановки производства во время технического обслуживания морской системы пожарной безопасности

AOGV устраняет риск HSSE на берегу для Supermajor

Эксплуатация установки по переработке нефти и газа

Криогенная изоляция 36 дюймов

Часто задаваемые вопросы

• При какой температуре и давлении можно использовать АОГВ?

  Диапазон температур от -280°F до +400°F (от -173°C до +200°C). Давление до 2500 фунтов на кв. дюйм (175 бар).

• Для каких комбинаций размеров труб и классов давления можно использовать АОГВ?

  Мы ориентируемся на классы ASME 150 и 300 в размерах от 1 до 24 дюймов, но у нас есть инструменты, которые могут работать с размерами до 36 дюймов ASME и до класса 2500. Пожалуйста, ознакомьтесь с нашим парком инструментов на AOGV.com, чтобы узнать о наличии свободных размеры полки и комбинации классов.

• Какой зазор требуется для установки AOGV с обеих сторон фланца?

  Как правило, для труб от 1” до 4” АОГВ требуется 2” зазора, а от 5” и выше – 1/2 диаметра трубы. Это измеряется со стороны болтов и гаек фланца.

• Каким образом АОГВ будет уплотняться по всей окружности фланца и отверстий под болты?

  Уплотнение предварительно находится под напряжением, действует как заглушка и герметизируется непосредственно с окружной поверхности на всем протяжении внутри АОГВ. Отверстия под болты также заглушены механическими заглушками, прикрученными к комплекту АОГВ. Уплотнение обычно представляет собой эластомер, чтобы обеспечить надлежащее уплотнение неровных поверхностей.

• Можно ли установить AOGV на фланец трехсекционного клапана?

  AOGV может быть установлен на большинство типов клапанов и форсунок, включая трехсекционные клапаны.

• Должна ли труба выдерживать вес АОГВ?

  Для некоторых АОГВ меньшего размера труба может легко выдержать вес, но обычной практикой является подвешивание веса АОГВ на цепных тельферах, прикрепленных к надстройке или лесам над АОГВ.

• Как насчет состояния моего фланца?

  Когда бригада устанавливает АОГВ, мы снимаем вашу старую прокладку в начале операции и заменяем ее новой прокладкой в ​​конце. До сих пор каждая операция была успешно выполнена с установкой новой прокладки, а также повторным вводом в эксплуатацию и герметизацией системы.

• Как выполнить разъединение фланцев после установки АОГВ?

  Либо давление в системе используется для разделения фланцев, либо труба мягко перемещается физически, например, с цепными подъемниками, чтобы разъединить их. Допустимые напряжения рассчитываются для смещений, и мы анализируем, где на установке вы можете немного уступить своей трубе, чтобы справиться с движением. Само движение тщательно контролируется и контролируется путем постепенного ослабления сжатия, создаваемого зажимами целостности.

Связаться с нами

Свяжитесь с нами

Электронная почта*

Телефон*

Компания*

Спецификация трубы (размеры, давление, температура и т.
