Простой автомат для управления дренажным насосом

Большинство автолюбителей, у кого есть гараж с подвале весной сталкиваются с проблемой затопления водой. И хотя явление это сезонное, следить и вовремя удалять воду не каждый имеет возможность. С этой задачей вполне может справиться простой электронный автомат, который вовремя включит водооткачивающий насос. Схема автомата для управления дренажным насосом приведена на рисунке 1.

Рисунок 1 – Схема автомата для управления дренажным насосом

В отличие от других устройств аналогичного назначения, этот не потребляет энергию в ждущем режиме. Причем схема автомата для управления дренажным насосом будет готова к работе и при возникшей необходимости сама включит насос.

Схема управления насосом состоит всего из двух реле (К1, с обмоткой на 220 В и герконовых датчиков -контактов S1, (рисунок 1). В исходном состоянии оба реле обесточены. Герконы имеют нормально разомкнутые контакты и замыкаются только при приближении магнита. Расположение датчиков показано на рисунке 2. Магнит крепится на коротком конце рычага, а к длинному — любой поплавок, позволяющий рычагу подниматься при наполнении углубления водой. И как только вода достигнет уровня, заданного положением датчика S1, включится реле К1 и своими контактами К1.1 заблокирует цепь геркона. При этом вторая группа контактов реле К1.2 включит насос М1 (он на рисунке не показан). По мере откачки воды поплавок будет опускаться, и наступит момент, когда замкнутся контакты второго датчика S2, что приведет к срабатыванию реле К2. Контакты К2.1 разомкнутся, что отключит реле К1, после чего и само реле К2 отключится, так как контакты К1.

1 разорвут цепь его питания. Для того чтобы исключить дребезг контактов при отключении Реле, может потребоваться подогнуть контакты К2.1 так, чтобы они Размыкались чуть позже (можно также в качестве контактов К2.1 использовать две группы аналогичных контактов, имеющихся у реле, включаемых параллельно). Вид поплавкового датчика уровня воды может быть и другим но на рисунке показана наиболее простая для изготовления в домашних условиях конструкция.

Рисунок 2

При сборке схемы использованы герконовые контакты S1 и S2 типа КЭМ-1 и реле МКУ48-Т (паспорт РА4.506.451), но подойдут многие другие типы с обмоткой на 220 В.

По материалом книги “Полезные схемы” И.П. Шелестов

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

Предназначены для работы с насосами мощностью до 1,5 кВт.

Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
Надежность в работе.
Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).

Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
Регулировка производится вращением.
Универсальность настроек.

Возможно подключение манометра.
Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

Золоченые контакты. Следовательно, «залипание» исключено.
Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.

Влаго- и пылезащищенность – нулевые.
Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

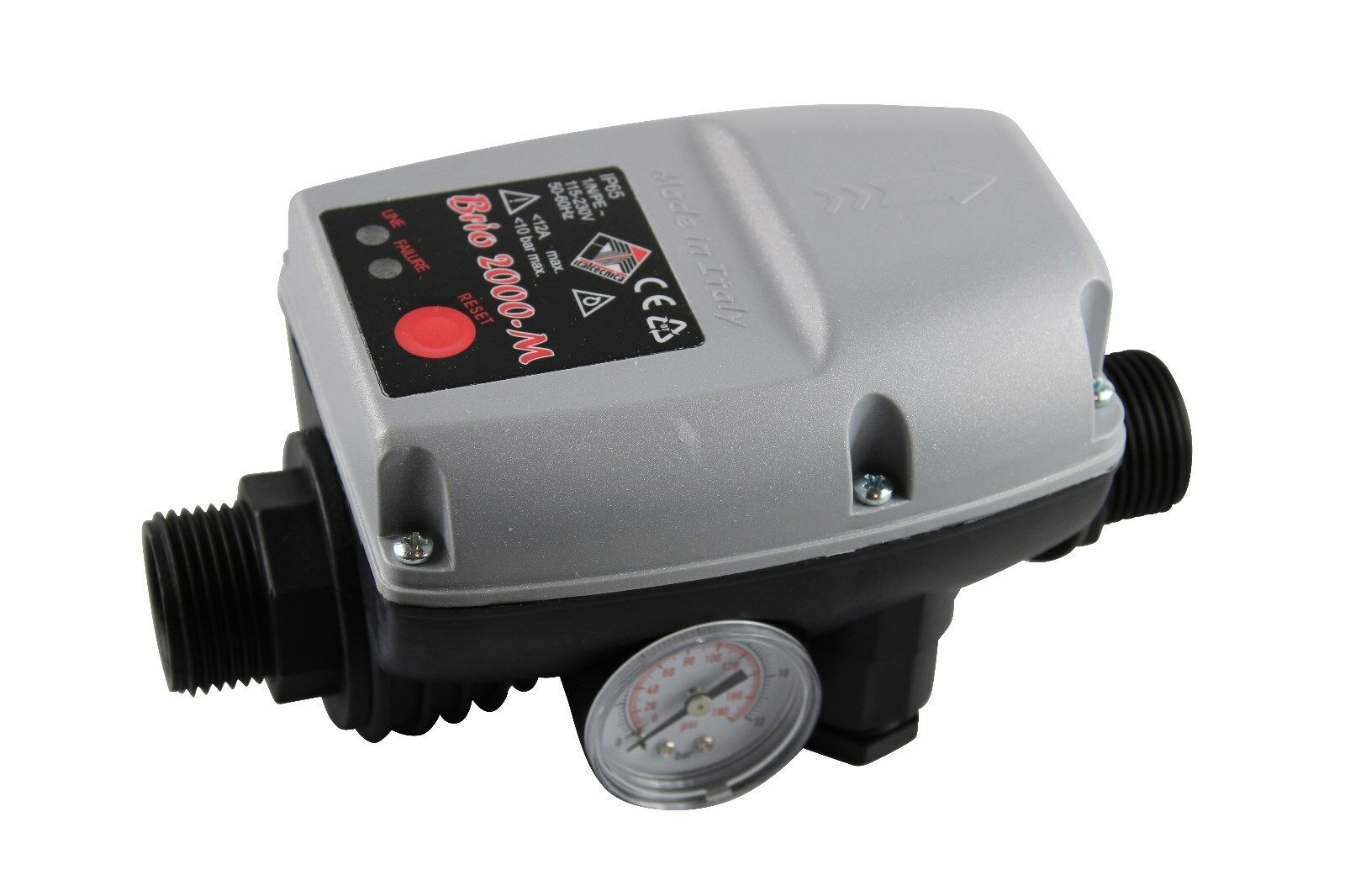

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

Контактная группа – медные ламели.
Антипригарное покрытие – слой Ag-Ni.
Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение.

При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

типы оборудования и схема установки Реле управления насосом по уровню

Насосные установки , используемые для нормализации подачи водоснабжения имеют определенный гарантийный срок, но, чтобы его продлить целесообразно использовать автоматическое управление водяным насосом. Такое оборудование представляет собой установку, предотвращающую поломку закачивающего прибора при недостаточном уровне воды в источнике.

Если насосная подстанция работает без соответствующего датчика, повышается риск выхода ее из строя, так как не предназначены для работы «в сухую». В условиях дефицита жидкости оборудование начинает портиться и перегорать. Если установить датчик уровня воды, можно предотвратить подобные неприятности. Эта статья посвящена решению вопроса выбора защитного устройства, его принципа работы и особенностей.

Подбор реле для защиты насосной станции от холостого хода и поддержания оптимального уровня воды в домашних условиях требует не меньшего внимания, чем . В первую очередь вы должны учесть характеристики собственной скважины, а также воспользоваться косвенными советами:

монтаж должен быть удобным и доступным. Поэтому не следует приобретать слишком массивные установки. Также они должны соответствовать характеристикам самого насоса;
идеально, если ваш датчик обладает упрощенной автоматической регулировкой. Другими словами, устройство имеет способность самостоятельно отключаться от сети, пока вода в скважине не придет к прежнему уровню;
следите за тем, чтобы защитное реле было хорошо гидроизолировано, так как попадание влаги на корпус выведет механизм из строя, если произойдет увеличение уровня жидкости;
уточните у продавца, насколько деталь для насоса долговечна и надежна. Не помешает узнать, как влияет частая пропажа уровня воды в скважине на работу защиты;
цена должна соответствовать оптимальным параметрам независимо от фирмы производителя. Варьироваться стоимость может из-за различного диапазона давления и общих технических характеристик.

Важно! Если вами был правильно сделан выбор и проведен монтаж, реле сможет самостоятельно остановить прибор без вреда для рабочего механизма насосного оборудования.

Рабочий механизм датчика. Как ведет себя конструкция во включенном виде?

Обычное реле холостого хода для насоса настроено на работу давления в диапазоне от 1 до 8 бар, при этом оно ориентируется по уровню жидкости. Внутренний механизм датчика представляет собой блок с настроенными пружинами, которые отвечают за двухсторонние пределы давления. Регулируются они специальными установленными гайками. Показатель давления контролирует мембранная пластина, при помощи которой пружина ослабляется при минимальном давлении и напрягается при достижении максимального значения.

Пружина датчика давления срабатывает при размыкании и смыкании контактов цепи. Если давление падает, происходит смыкание контактов, которое осуществляет датчик защиты и насос приходит в рабочее положение. В противоположном случае, насос отключается и не действует до тех пор, пока давление не нормализуется до оптимальных отметок.

Чтобы настроить правильную работу датчика понадобиться схема управления насосом. С целью точной настройки необходимо привести насосный агрегат в рабочее состояние – это позволит поднять давление воды в скважине. Регулировать работоспособность установки можно при помощи специально выведенных винтов под крышкой, которая защищает автоматику датчика.

Вы можете самостоятельно настроить пределы срабатывания защитного устройства. Для этого выполняем следующие действия последовательно.

Фиксируем максимальный и минимальный предел давления по уровню жидкости в емкости, при которых насос находится в рабочем состоянии. Обязательно снимите показания с манометра.
Отключаем насосную установку от электричества и разбираем защитный прибор.
Снимаем крышку корпуса и немного отпускаем гайку, удерживающую маленькую пружину.
Затем настраиваем минимальное давление: подтягиваем или отпускаем большую пружину также при помощи фиксирующей гайки.
Открываем кран с целью снизить давление в системе трубопровода. При этом не забывайте контролировать срабатывание насоса.
Обращаем внимание на показания манометра, если они оптимальны для вашего случая оставляем реле в таком состоянии, если нет – регулируем дальше.

Внимание! При настройке контролирующего датчика холостого хода вы должны учитывать возможности насосного агрегата. Например, если его заводское значение с потерями составляет порядка 3,5 бар, настраивать реле нужно на 3 бара. В противном случае есть вероятность перегрузки оборудования.

Несколько слов об автоматическом управлении насосом на воду

Устройства, основанные на схеме «автомат», могут пригодиться в домашних и фермерских условиях. Особенно важно наличие подобного оборудования в системах, где обязателен контроль уровня воды и ее давления.

Датчики, основанные на автоматической схеме управления, считаются полезными и не требующими постоянного наблюдения за оборудованием скважины, колодца или другого источника водоснабжения. Также подобные конструкции часто используются многофункционально.

Обратите внимание на схему автоматического управления насосом, она никак не связана с общим резервуаром, откуда поступает вода через насос.

Владельцы индивидуальных строений возводят около своих жилищ колодцы или артезианские скважины, которые обеспечивают их водой.

Еще несколько десятков лет назад ее носили ведрами. Однако мы живем в то время, когда система автоматизации стала доступной для простого человека.

Она способна значительно облегчить тяжелый физический труд, высвободить время для продуктивной интеллектуальной деятельности.

В публикуемой статье подобраны советы домашнему мастеру по изготовлению простого автомата управления водяным насосом на основе доступной микросхемы К561ЛА7. Он хорошо справляется с водоснабжением частного дома. Его несложно изготовить своими руками. Излагаемый материал дополняется поясняющими картинками, схемами и видеороликом.

Микросхема К561ЛА7 в качестве основного элемента логики

Ее производство было широко налажено во времена СССР. Конструктивным исполнение стал пластмассовый корпус с двумя рядами четырнадцати выводов: по 7 штук с каждой стороны.

В основу работы логики управления микросхемы КМОП структуры заложены четыре одинаковых элемента с двумя входами, работающими по принципу «И-НЕ».

Как сделать автоматику насосной станции

В статье рассматривается вопрос, когда водоснабжение дома уже организовано, то есть имеется колодец с водой и в нем смонтирован электрический насос, способный создавать необходимый напор для водоподъема.

Нам остается спланировать схему его управления в автоматическом режиме и выполнить ее монтаж отдельным блоком. Для этого потребуется и небольшой комплект электронных деталей.

Основные принципы работы силовой части

Управление насосом может проводиться двумя способами:

в ручном режиме;
автоматически.

Особенности подключения питания

Предлагаемый автомат предусматривает изготовление блока автоматики в виде отдельного корпуса, подключаемого в разрыв питания силовой цепи ручного режима.

Это означает, что обычный водяной насос, например, бюджетная модель «Ручеек», включается в работу после того, как вилка шнура его питания вставляется в розетку и на нее подается напряжение включением .

На блоке автоматики тоже делается шнур питания с вилкой и выходная розетка, от которой будет подаваться напряжение на насос. Это позволяет в любой момент перевести схему на работу в ручном режиме для того, чтобы выполнить профилактику или ремонт схемы управления.

Как контролируется уровень воды

Логическая часть микросхемы автоматики постоянно сканирует состояние датчиков. Они выполнены простыми металлическими электродами в виде стержней из проволоки со слоем изоляции для НП и ВП (внизу она снята), а для ОП – оголенный металл: нержавейка или алюминий. Их располагают на разных уровнях.

Нижнее положение воды в резервуаре оценивает датчик НП, а верхнее – ВП. Общий электрод ОП расположен так, что охватывает всю контролируемую область работы.

Подобное размещение позволяет микросхеме логики автомата определять наличие воды в резервуаре по прохождению токов, создаваемых приложенными потенциалами к электродам через жидкость. За счет этого судят об уровне:

верхнем – когда токи протекают между НП-ОП и ВП-ОП;
среднем – ток имеется только в цепи НП-ОП;
нижнем – тока нет нигде.

Особенности крепления блока

Подобную схему я собрал соседу в гараж. У него там сделана яма для хранения овощей. Место расположения около горы оказалось не совсем удачным. Весной при таянии снега, летом и осенью в дождь вода способна затопить подвальное помещение и ему приходится ее откачивать.

Собранная схема автоматики значительно облегчила управление насосом. Она смонтирована в корпусе от старого электронного блока с возможностью установки на столе, стеллаже или стационарном креплении на стене. Хозяин просто поставил прибор на полку, расположенную на двухметровой высоте и подключил его в сеть.

Автоматика успешно работала два года. Затем хозяин случайно задел за корпус и уронил прибор на бетонный пол. Внутри блока произошло короткое замыкание, сгорел понижающий трансформатор и микросхема К561ЛА7.

Монтаж системы автоматики и ее крепление выполняйте надежно. Сразу исключайте возможность случайного падения и повреждения оборудования любыми способами. Обращайте внимание на .

Электронная схема

Для ее реализации используется микросхема К561ЛА7. Под нее создаются цепи:

питания;
контроля уровней воды датчиками;
светодиодной индикации;
управления коммутационным аппаратом.

Схема питания

Обратим внимание на:

трансформатор;
диодный мост;
стабилизатор напряжения.

Трансформатор

Для питания электроники потребуется понижающий трансформатор 220/10-15 вольт с током от 60 мА или выше. Его можно намотать самостоятельно по методике, расписанной мной » или взять от старого лампового телевизора марки ТВК110Л. Также подобные модели не сложно купить через интернет в Китае или другой стране.

Диодный мост

Выбор КЦ405Е с допустимым током выпрямления 1000 мА в схеме приведен как пример. Вполне можно обойтись мостиком с уменьшенными номиналами или спаять диодную сборку из других доступных полупроводников с меньшей мощностью. Микросхема К561ЛА7 и подключенные к ней цепи управления не создают больших нагрузок.

Стабилизатор напряжения

Полупроводниковая сборка КРЕН8Б предназначена для стабилизации питания логической микросхемы на 12 вольт. Она выпускается в едином корпусе, широко применяется в радиоэлектронных устройствах.

Ее вполне можно заменить самодельным стабилизированным блоком питания на биполярных транзисторах, но особого смысла заниматься этим вопросом я не вижу.

Схема контроля уровня воды

Способ подключения

Соединение электродных датчиков с входами логической микросхемы осуществляется проводами. Для их прокладки удобно монтировать две цепи:

внутреннюю в корпусе блока автоматики;
внешнюю к электродам.

Чтобы их соединить на корпусе прибора устанавливают клеммник любой доступной конструкции. Во внешней цепи необходимо хорошо выполнить изоляцию проводов, защитить места пайки от попадания влаги и воздействия коррозии.

Откачивание воды из резервуара

Положение перемычки J1, выделенной на электронной схеме автоматики коричневым цветом, определяет логику откачивания насосной станции. Ставим ее в позицию 1-2.

Не стану полностью описывать работу электроники, а на возникающие вопросы отвечу в комментариях. Просто кратко укажу, что при уровне воды выше верхнего положения логика подает сигнал на откачку, а насос будет работать до тех пор, пока не уберет воду так, что осушит, разорвет цепь между нижним и общим датчиками.

Когда вода снова заполнит резервуар, дойдя до верхнего уровня, то насос автоматически повторит только что описанный цикл.

Закачивание воды внутрь резервуара

Перемычка J1 устанавливается в позицию 2-3. Насос работает на заполнение емкости от сухого состояния до верхнего уровня и прекращает закачку на нем. При осушении емкости цикл возобновляется.

Силовая схема подключения напорной и сливной магистрали насоса должна соответствовать выбранному режиму управления и положению перемычки J1 в блоке автоматики.

Схема светодиодной индикации

Светодиоды можно монтировать любые, однако выбранные с более ярким свечением будут заметнее.

Горение светодиода HL1 свидетельствует о подаче напряжения на насос, то есть о его включении, а HL2 – на схему питания всего блока.

Схема управления силовым выходным контактом

Оптопара U1 обеспечивает гальваническую развязку цепей управления, воды и симистора VS1, подающего питание 220 вольт на насос. Технические характеристики КУ208Г обеспечивают управление электродвигателями мощностью до двух киловатт, что обычно достаточно для бытовых целей.

Варианты изменения силового каскада

Для подключения более мощных электродвигателей потребуется применять симисторы, выдерживающие повышенные нагрузки.

Альтернативным решением схемы является отказ от симистора и применение реле или магнитного пускателя. С этой целью необходимо заменить транзисторный ключ VT1 более мощным. Например, допустимо собрать составной транзистор из двух: КТ315 + КТ815 или их аналогов. Для такого подключения используют схему Дарлингтона.

Она станет управлять обмоткой реле, подавать на нее напряжение.

Выходной контакт реле будет пропускать через себя ток нагрузки электродвигателя насоса. Чтобы увеличить его работоспособность рекомендуется все свободные контакты подключить параллельно, обеспечить их одновременное срабатывание.

При задействовании в схеме электроснабжения реле или пускателя необходимо уточнить мощность блока питания и характеристики понижающего трансформатора: возможно, его придется заменять усиленной моделью.

Стоит заметить, что собранная по любому из вариантов схема автоматики насоса работает сразу без необходимости сложной наладки. Главное условие: исключить ошибки при ее монтаже. Сборку блока автоматики допустимо выполнять навесным методом. Но лучше использовать печатную плату.

В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.

На дачном участке или в фермерском хозяйстве без воды обойтись просто невозможно. В таких отдаленных местах централизованного водопровода, как правило, нет, поэтому способов добычи воды здесь не так уж и много. Это колодец, скважина или открытый водоем. Если на дачном участке есть электричество, то проблему водоснабжения лучше всего решить с помощью электронасоса.

При этом насос может работать либо в режиме наполнения емкости, либо в дренажном режиме – выкачивании воды из емкости, колодца или скважины. В первом случае возможен перелив через край емкости, а во втором случае, сухой ход насоса. Для любого насоса такой режим очень вреден тем, что без воды ухудшаются условия охлаждения, и мотор может выйти из строя. Поэтому, даже в таких простейших случаях, требуется схема управления насосом.

Для устройства дачного водоснабжения на некотором возвышении желательно установить емкость, в которую насосом будет подаваться вода. В нужные места участка и дома вода из емкости будет подаваться с помощью водопроводных труб. В летнее время будет обеспечен подогретой солнечными лучами водой, а после работы на участке можно будет принять душ.

Один из возможных вариантов схемы показан на рисунке 1.

Рисунок 1. Схема управления садовым насосом.

Количество деталей схемы невелико, что позволяет собрать ее методом навесного монтажа просто на куске пластмассы или даже фанеры, без разработки печатной платы. Надежность работы ее очень велика, ведь при таком количестве деталей ломаться просто нечему.

Включение – выключение насоса производится нормально-замкнутым контактом реле K1.1. Переключателем S2 выбирается режим работы (Водоподъем – Дренаж). На схеме переключатель находится в положении «Водоподъем».

Уровень воды в резервуаре контролируется датчиками F1 и F2. Конструкция датчиков и самой схемы такова, что корпус резервуара ни с чем не соединен, поэтому электрохимическая коррозия резервуара полностью исключена. Более того, резервуар может быть выполнен из пластмассы или дерева, поэтому возможно применение даже обычной деревянной бочки.

Возможный вариант конструкции датчиков. Датчик для автоматического уравления наосом можно сделать из двух планок из изоляционного материала, который не смачивается водой. Это может быть оргстекло или фторопласт, а токопроводящие пластины желательно выполнить из нержавеющей стали. Очень подойдут для этих целей лезвия от безопасных бритв.

Еще один вариант датчика – просто три стержня диаметром около 4 – 6 мм, укрепленных на общем изолирующем основании: средний электрод подсоединен к базе транзистора, а два других, просто обрезаны на нужную длину, как на принципиальной схеме.

При включении питания выключателем S1, если уровень воды ниже датчика F1 катушка реле K1 обесточена, поэтому насос запустится через нормально-замкнутые контакты реле K1.1. Когда вода поднимется до датчика верхнего уровня F1, откроется транзистор VT1, который включит реле K1. Его нормально-замкнутые контакты K1.1 разомкнутся и насос остановится.

Одновременно с этим замкнутся контакты реле K1.2, которые подключат электрод нижнего уровня F2 к базе транзистора VT1. Поэтому при убывании уровня воды ниже датчика F1 отключения реле не происходит (напомним, что запуск насоса осуществляется при отпущенном реле K1), так как транзистор открыт током базы по цепочке R2, K1.2 F2 и реле K1 удерживается в включенном состоянии. Поэтому насос не запускается.

Когда уровень воды опустится ниже электрода F2, ток базы прервется, и транзистор VT1 закроется и выключит реле K1, нормально-замкнутые контакты которого запустят насос. Далее цикл повторится снова. Если переключатель S2 установить в правое по схеме положение, то насос будет работать в дренажном режиме. При этом следует учесть такое обстоятельство: если это насос погружного типа, во избежание сухого хода его заборная часть должна находиться ниже датчика нижнего уровня F2.

Несколько слов о деталях . Схема некритична к типам используемых деталей. В качестве трансформатора подойдет любой маломощный трансформатор, например от трехпрограммных вещательных приемников или от китайских адаптеров постоянного тока. При этом напряжение на конденсаторе C1 должно быть не менее 24 В.

Вместо диодов КД212А подойдут любые с выпрямленным током около 1 А и обратным напряжением не менее 100 В. транзистор VT1 можно заменить на КТ829 с любой буквой или на КТ972А. конденсатор C1 типа К50-35 или импортный.

Светодиод HL1 указывает на подключение устройства к сети. Его можно заменить любым светодиодом красного цвета свечения. В схеме используется реле типа ТКЕ52ПОД, которое можно заменить любым с катушкой на напряжение 24 В и с контактами, способными выдержать ток, потребляемый насосом.

Правильно собранное из исправных деталей устройство управления насосом в наладке, как правило, не нуждается. Но перед установкой его в резервуар лучше произвести проверку, что называется, на столе: вместо насоса временно подключить лампочку небольшой мощности, а работу электродов можно имитировать и в стакане с водой, а то и вовсе без воды.

Для этого надо включить схему при этом лампочка должна зажечься. Потом замкнуть электрод F2, – лампочка продолжает гореть. Не размыкая электрода F2, замкнуть электрод F1, и лампочка должна погаснуть.

После этого последовательно разомкнуть электроды F1 и F2, – лампочка погаснет только после размыкания последнего. Если все сработает именно так, то можно смело подключать насос и пользоваться собственной водокачкой.

Борис Аладышкин

Когда возникает необходимость контроля уровня жидкости, многие выполняют эту работу вручную, а ведь это крайне неэффективно, отнимает уйму времени и сил, а последствия недосмотра могут обойтись очень дорого: например, затопленная квартира или сгоревший насос. Этого можно легко избежать, используя поплавковые датчики уровня воды. Это простые по конструкции и принципу действия устройства, доступные по цене.

В домашних условиях датчики этого типа позволяют автоматизировать такие процессы, как:

контроль уровня жидкости в расходном баке;
откачка грунтовых вод из погреба;
отключение насоса, когда уровень в колодце падает ниже допустимого, и некоторые другие.

Принцип действия поплавкового датчика

В жидкость помещается предмет, который в ней не тонет. Это может быть кусок дерева или пенопласта, полая герметичная сфера из пластмассы или металла и многое другое. При изменении уровня жидкости этот предмет будет подниматься или опускаться вместе с ней. Если поплавок соединить с исполнительным механизмом, то он будет выполнять функции датчика уровня воды в ёмкости.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг , а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

простота конструкции;
компактность;
безопасность;
автономность – не требуют никаких источников электроэнергии;
надёжность;
дешевизна;
лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы . Геркон – это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар . Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше , чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки , то их можно использовать для визуального контроля количества жидкости в резервуаре.

Самодельный поплавковый выключатель

Если у вас есть время и желание, то простейший поплавковый датчик уровня воды можно сделать своими руками, и расходы на него будут минимальны.

Механическая система

Для того чтобы максимально упростить конструкцию, в качестве запирающего устройства будем использовать шаровый клапан (кран). Хорошо подойдут самые маленькие клапаны (полудюймовые и меньше). Такой кран имеет ручку, которой он закрывается. Для переделки его в датчик необходимо удлинить эту ручку полоской металла. Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Сечение этого рычага должно быть минимальным, но при этом он не должен изгибаться под действием поплавка. Длина его около 50 см. Поплавок крепится на конце этого рычага.

В качестве поплавка можно использовать двухлитровую пластиковую бутылку от газировки. Бутылка наполовину заполняется водой.

Проверить работу системы можно, не устанавливая её в резервуар. Для этого установите кран вертикально, а рычаг с поплавком поставьте в горизонтальное положение. Если все сделано правильно, то под действием массы воды в бутылки, рычаг начнёт двигаться вниз и займёт вертикальное положение, вместе с ним провернётся и ручка клапана. Теперь погрузите устройство в воду. Бутылка должна всплыть и повернуть ручку клапана.

Так как клапаны различаются размерами и усилием, которое нужно приложить для их переключения, возможно, нужно будет провести настройку системы. В случае если поплавок не может провернуть клапан, можно увеличить длину рычага или взять бутылку большего объёма .

Монтируем датчик в ёмкости на необходимом уровне в горизонтальном положении, при этом в вертикальном положении поплавка клапан должен быть открыт, а в горизонтальном – закрыт.

Датчик электрического типа

Для самостоятельного изготовления датчика этого типа, кроме обычного инструмента, понадобится:

Последовательность изготовления следующая:

При изменении уровня жидкости вместе с ней перемещается и поплавок, который действует на электрический контакт для контроля уровня воды в баке. Схема управления с таким датчиком может иметь вид, представленный на рисунке. Точки 1, 2, 3 — это точки подключения провода, который идёт от нашего датчика. Точка 2 — это общая точка.

Рассмотрим принцип действия самодельного устройства. Допустим, в момент включения резервуар пуст, поплавок находится в положении нижнего уровня (НУ), этот контакт замыкается и подаёт питание на реле (Р).

Реле срабатывает и замыкает контакты Р1 и Р2. Р1 — это контакт самоблокировки. Он нужен для того, чтобы реле не отключилось (насос продолжал работать), когда вода начнёт прибывать, и контакт НУ разомкнётся. Контакт Р2 подключает насос (Н) к источнику питания.

Когда уровень поднимется до верхнего значения, сработает геркон и разомкнёт свой контакт ВУ. Реле будет обесточено, оно разомкнёт свои контакты Р1 и Р2, и насос отключится.

С уменьшением количества воды в резервуаре поплавок начнёт опускаться, но пока он не займёт нижнее положение и не замкнёт контакт НУ, насос не включится. Когда это произойдёт, цикл работы повторится заново.

Вот так работает поплавковый выключатель контроля уровня воды .

В процессе эксплуатации необходимо периодически очищать трубу и поплавок от загрязнений. Герконы выдерживают огромное количество переключений, поэтому такой датчик прослужит долгие годы.

Без воды обойтись невозможно, а если у вас есть свое хозяйство или вы проживаете в частном доме то вам не обойтись без простой схемы управления насосом. Управление насосом должна работать хотя бы в двух режимах: дренаж – выкачивание воды из емкости, скважины или колодца и водоподъем – в режиме наполнения емкости. В случае наполнения водного резервуара возможен перелив, а в случае выкачивания воды из него насос может попасть под сухой ход и сгореть. Для избегания этих проблем и предназначена любая схема управления насосом.

В разработке применены два датчика: короткий стальной прут контролирует максимально разрешенный уровень воды и длинный металлический прут датчик минимального уровня. Сама резервуар металлический и подключен к минусовой шине. Если емкость сделана из диэлектрического материала тогда допускается применять дополнительный стальной прут во всю длину емкости. В случае контакта с водой длинным датчиком и с коротким датчиком, логический уровень на выводах микросхемы К561ЛЕ5 меняется с высокого на низкий, изменяя режим работы насоса.

Управление насосом схема на К561ЛЕ5

В случае если уровень воды ниже обоих датчиков, на десятом выводе микросхемы логический ноль. При плавном повышении уровня воды даже в случае, если вода будет контактировать с длинным датчиком, все равно будет логический ноль. Как только уровень воды дойдет до короткого датчика, появится логическая единица и транзистор включит реле управления насосом, который начнет откачивает воду из емкости.

Когда, уровень воды упадет, и короткий датчик не будет соприкасаться с водой, то на выводе 10 все равно будет логическая единица и насос продолжает работать. Но если уровень воды опустится ниже длинного датчика, то появится логический ноль и насос прекратит свою работу. Тумблер S1 используется для обратного действия.

В этой схеме Датчик уровня воды в резервуаре собран так, что контакты SF1 замыкаются, если уровень воды окажется ниже минимального, a геркона SF2 – замыкаются только тогда, когда вода достигнет максимального уровня.

Эту радиолюбительскую разработку я использовал на даче, для контроля и поддержания определенное количества уровня жидкости в поливальном баке.

Любой автомат подачи воды начинается с датчика. Чаще всего используют контактные датчики, погружаемые в воду и измеряющие сопротивление воды. Мне кажется что такой способ имеет серьезные недостатки. Вода постоянно находится под током. Да, этот ток мизерный, но каким бы он не был, он приводит к электрохимическим процессам в воде. Это не только усиливает коррозию металлического резервуара, контактов датчика, но и увеличивает в воде содержание солей металлов, что может быть неполезно для организма, конечно, кроме случая использования серебряных контактов и емкости из пищевой пластмассы. В таком случае добавление в воду ионов серебра может оказать и некоторую пользу организму. Но все же предпочтительно отказаться от Датчик уровня воды, используемый в этой разработке, представляет собой пластмассовую трубу, опущенную вертикально в бак с водой. Внутри трубы свободно перемещается поплавок, вырезанный из пенопласта, на котором закреплен магнит, взятый от старого динамика. Магнит расположен на поверхности поплавка и с водой не контактирует. Чтобы поплавок не выпадал из трубы при низком уровне воды нижнюю часть трубы перекрывают перемычкой, сделанной из корпуса старой шариковой авторучки (в стенках трубы напротив друг друга сверлят отверстия и с некоторым трением вставляют туда авторучку).

Управление насосом схема автомат

Снаружи на трубе закрепляют два геркона, место их установки подбирают экспериментально исходя из особенностей конкретного бака. Один геркон должен замыкаться под действием постоянного магнита поплавка при опустошении бака до минимального уровня, при котором нужно включать электронасос для пополнения бака. Второй геркон устанавливается в таком месте трубы, где он замыкается под действием магнита поплавка при максимальном заполнении бака, когда нансос нужно выключить. Для повышения надежности можно в месте установке каждого геркона установить несколько герконов, расположив их по кругу трубы и подключив параллельно друг другу. Дело в том, что в процессе движения датчик может поворачиваться, а геркон более чувствителен к перпендикулярному воздействию на него магнитного поля, поэтому при некотором положении магнита он может и не срабатывать.

Еще нужно учесть что расстояние между герконом (герконами) нижнего и верхнего уровня на трубе должно быть значительным чтобы ни в каком положении поплавка магнитное поле не могло приводить к замыканию обоих герконов (обоих групп герконов), так как одновременное замыкание герконов нижнего и верхнего уровня приводит к замыканию в цепи питания схемы. Герконы и идущие к ним провода необходимо тщательно изолировать от воды используя герметик.

Схема электронной части показана на рисунке выше. На элементах D1.1 и D1.2 построен триггер Шмитта с относительно небольшим входным сопротивлением (зависит от величины R1). Небольшое входное сопротивление приводит к минимальному уровню наводок на провод, идущий от геркона и снижает склонность схемы к повреждению статическим электричеством. Как известно, триггер Шмитта принимает состояние соответствующее состоянию на его входе. Входом являются соединенные вместе выводы элемента D1.1. Если на этот вход подать логическую единицу, то на выходе элемента D1.2 так же будет логическая единица, но если после этого вход триггера отключить, то он так и останется в единичном состояния за счет того, что на его вход будет поступать логическая единица с его же выхода через резистор R1. Аналогично и с установкой в нулевое состояние.

Геркон SG1 установлен в нижней части трубы и отвечает за включение насоса для наполнения бака. Геркон SG2 располагается в верхней части трубы и отвечает за выключение насоса. Один или другой герконы замыкаются только в верхнем и нижнем положении уровня воды. В среднем положении магнит не действует на них и они не замкнуты. Предположим схему включили, а уровень воды был средним. Триггер Шмитта при включении питания может установиться произвольно в любое положение. Если он установился в положение единицы, то включается насос и накачивает воду в бак до тех пор, пока не замкнется геркон SG2. Если триггер Шмитта установился в нулевое положение, то насос не включается до тех пор пока уровень воды не опустится до момента замыкания SG1. Предположим, уровень воды в баке минимальный. Тогда замыкается геркон SG1 и через него на вход триггера Шмитта поступает напряжение высокого уровня. На выходе D1.2 устанавливается логическая единица.

Соответственно, единица будет и на выходе D1.4. Транзистор VT3 открывается и подает питание на реле К1, если переключатель S1 находится в положении «АВТ», то это приведет к включению электронасоса. В таком состоянии схема будет находится до тех пор, пока поплавок не поднимется по трубе на столько, что его магнит замкнет геркон SG2. Теперь вход триггера Шмитта соединен с общим минусом, то есть, на нем низкий уровень. Соответственно низкий уровень будет и на выходе D1.2 и D1.4. Транзистор VT3 закрывается и если S1 в положении «АВТ» его контакты выключают электронасос. Светодиоды HL1 и HL2 служат для индикации состояния системы. Если насос включен горит HL1, а если выключен – HL2. По состоянию светодиодов можно следить за степенью заполнения резервуара и работой электронасоса. Переключатель S1 служит для перехода на ручное или автоматические управление. S1 -это тумблер с нейтральным положением. В нейтральном положении («ВЫК») электронасос выключен независимо от состояния датчиков.

В положении «ВК» насос включен независимо от состояния датчиков. А в положении «АВТ» происходит автоматическое управление насосом. Положения «ВК» и «ВЫК» нужны при проведении техобслуживания или ремонта водопровода, а так же, для ручного управления при неисправности датчиков. Микросхема К561ЛЕ5 или К561ЛА7 – логика работы входов инверторов не имеет значения, входы соединены вместе. Можно использовать любую микросхему серии К561, К176 или CD с числом инверторов не менее четырех. Например, К176ЛЕ5, К176ЛА7, К561ЛН2. Электромагнитное реле К1 с обмоткой на 12V и контактами на 230V при токе до ЗА. Можно использовать любое аналогичное реле или выбрать в зависимости от мощности насоса. Если мощность насоса не более 200W можно использовать реле КУЦ-1 от старого телевизора.

Автоматика для дренажных насосов | MINING24\.ru

На любом предприятии важное значение имеет постоянное и бесперебойное водоснабжение. Однако в некоторых случаях возникает необходимость не только в обеспечении водой, но в откачивании жидкости из различных емкостей и помещений. Именно для этих целей служит дренажное насосное оборудование, с помощью которых можно довольно просто и эффективно откачать жидкость с различными примесями.

Дренажное насосное оборудование используется для откачивания загрязненной жидкости с большим количеством твердых включений. Как правило, при помощи данных насосных устройств осуществляется забор жидкости из затопленных подвалов, цокольных этажей и погребов. В сельском хозяйстве для полива многочисленных грядок с помощью дренажных насосов можно спокойно качать воду из естественных природных водоемов.

Основной целью автоматики для дренажных насосных устройств является их включение и выключение при достижении требуемых параметров. Ни одно насосное оборудование не может безопасно и надежно работать без воды. Так как сухой ход насоса неблагоприятно сказывается на многочисленных деталях оборудования, приводя к их преждевременному износу и поломке.

Исходя из практического опыта, нельзя абсолютно точно сказать, что вода в каком-либо источнике никогда не закончится, даже если восполнение, как правило, происходит довольно активными темпами. Избежать сухого хода дренажного насоса позволит автоматика, целью которой является автоматическое отключение работы насосного оборудования в нужный момент.

Датчик уровня Айваз служит не только для своевременного выключения насоса, но и для того, чтобы защитить оборудование от короткого замыкания в сети, резкого изменения напряжения, сбоя в результате обрыва провода, а также залипания контактов.

Автоматика является своеобразным пультом управления насосного оборудования, к которому, после программирования нужных технических параметров, необходимо только подключить определенные датчики.

Представим наиболее популярные механизмы автоматики, существующие в настоящий момент для дренажных насосов:

1. Поплавковый выключатель.

Такой тип автоматики, как правило, уже встроен во все стандартное насосное оборудование для бытовых нужд. Однако если его нет, то такой поплавок можно приобрести и отдельно.

Данное устройство погружают в водяной источник и располагают на стенке резервуара. По сути, поплавковый выключатель является своеобразным датчиком уровня жидкости в водяном источнике. Работает он по довольно простому принципу. Внутри корпуса устройства происходит движение небольшого металлического шара, который, при снижении уровня воды ниже уровня, на котором располагается всасывающее устройство насоса, ударяет по микровыключателю.

2. Кондуктометрические датчики уровня воды в источнике.

В данном случае происходит погружение электродов из нержавеющей стали в водяной источник. Один из этих электродов располагается в самой воде, а прочие датчики закрепляют на определенных уровнях. Между этими устройствами непрерывно происходит передача малых токов. При достижении уровня жидкости в источнике самого нижнего датчика, между электродами образовывается воздушная прослойка, что сразу передается в управляющий блок, который тут же выключает работу всего насосного оборудования.

В целом, кондуктометрические датчики уровня воды, по мнению некоторых специалистов, являются более надежными и точными, по сравнению с поплавковыми выключателями. Поэтому при выборе дренажных насосов нужно обязательно обращать внимание на наличие системы автоматики и принципы ее работы.

Автоматика для насоса – высокое качество от производителя TATRA LINE✔

Несколько слов об автоматике от TatraLine

Чтобы повысить удобство эксплуатации насосного оборудования, без автоматики не обойтись. Благодаря таким устройствам включение/выключение конструкций, регулировка воды и температуры, защита насоса от сухого хода и гидроударов выполняется без участия человека.

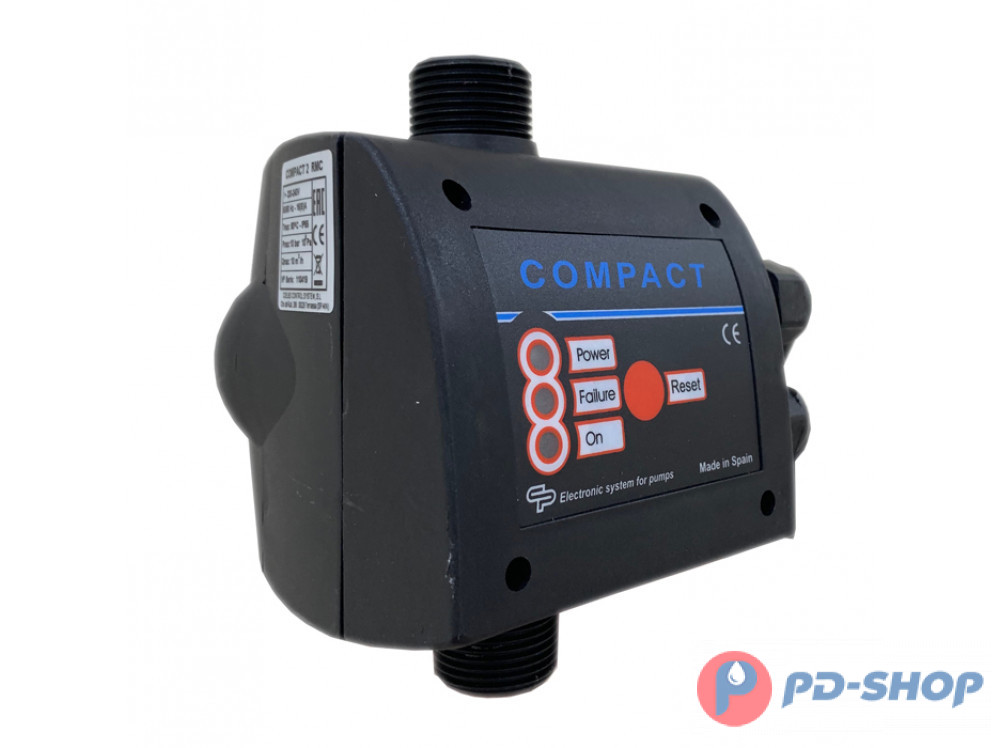

Автоматика для насосной станции

В интернет-магазине Tatra Line представлен большой выбор автоматики для насосной станции.

Механическое реле давления TATRA LINE PС-9, РС-2, МС-3, МС-9А — используется в помещениях с непостоянным водозабором и поддерживает нужный показатель давления в трубе при непрерывном потоке воды. Обычно продают в комплекте: насос + накопительный бак.
Электронный контролер TATRA LINE PC-10, PC-10А(перезапуск), РС-13, РС-13А с розеткой, РС-15 — защищает оборудование от перепада давления, снижает расход воды и помогает на выходе поддерживать нужные показатели. Состоит из корпуса, в который вмонтирована электроника.

Приобрести электронный котроллер и механическое реле Tatra Line— обеспечить насосному оборудованию длительный эксплуатационный период.

Автоматика для глубинного насоса

Совсем неважно, что вы хотите купить – автоматику для водяного насоса, дренажного, фекального или центробежного – внимательно изучайте указанную в инструкции информацию, а если требуется помощь, обращайтесь за консультацией к специалистам. Помните: не всегда рационально платить большую сумму за систему, использование которой в вашей ситуации будет невыгодным.

Кроме того, покупая контроллер, изначально уточните, какая система защиты вмонтирована в ваш насос. Например, современные производители выпускают оборудование, в комплект которого входит поплавок и защита от сухого хода.

Автоматика для погружных и скважинных насосов

Автоматика для погружного насоса представлена на сайте известной польской торговой маркой Tatra LINE. Производитель изготавливает контроллеры, которые хорошо зарекомендовали себя – благодаря высокому качеству и длительному эксплуатационному периоду.

Работает автоматика управления для скважинных насосов по простому принципу: прибор устанавливают на выходном патрубке аккумулятора и, как только давление падает ниже заданного показателя, срабатывает автоматика и включает помпу. Когда параметры достигают нужного уровня, работа аккумулятора прекращается.

Чтобы приобрести блок автоматики для водяных насосов (скважины, колодцев) оставьте свою заявку на нашем сайте. Если есть вопросы, задайте менеджеру в чате.

Автоматика для бытовой насосной станции или циркуляционного насоса высокого качества по разумной цене — такое возможно только в интернет-магазине Tatra LINE.

выбор шкафа управления. Назначение и функции шкафов управления

Шкаф управления насосами используется для обслуживания канализационных и дренажных насосов, оборудованных электрическими моторами переменного тока. Основная задача шкафа заключается в отслеживании колебаний системных параметров и определении наилучших режимов работы электромоторов. Это позволяет снизить потребление электроэнергии и защитить двигатели насосов от нежелательных и недопустимых условий работы.

Сферы применения и функции шкафов управления насосами

Блок управления насосом выполняет сразу несколько важных функций. К ним относится:

Запуск и остановка насоса в автоматическом режиме;
Ручной запуск насосного оборудования для его технического обслуживания;
Автоматический запуск дополнительного насоса в случае поломки основного агрегата;
Автоматическое чередование работы нескольких насосов для равномерного времени их эксплуатации;
Защита мотора насоса от короткого замыкания и перегрузки;
Автоматическая защита насосного оборудования от работы на «сухом ходу».

Благодаря большому перечню задач, которые решает шкаф управления, его используют во многих сферах жизнедеятельности человека. Чаще всего его применяют на производстве для управления дренажными насосами. Также шкафы активно применяются с целью управления станциями подъема на производстве и в строительстве. Щиты берут на эксплуатацию многие коммунальные предприятия и спасательные службы.

Стандартная комплектация блоков

Большинство моделей щитов, с помощью которых производиться управление насосом, имеют практически одинаковую комплектацию. Она состоит из таких элементов:

Металлического корпуса прямоугольной формы. На лицевой стороне корпуса расположен щит управления насосами. Размеры и конструкция корпуса может быть разной, однако на нем всегда присутствуют кнопки «Пуск» и «Стоп»;
Ручного переключателя, позволяющего включать и выключать насосное оборудование;
Защитного предохранителя;
Блока с частотными преобразователями, позволяющими контролировать работу асинхронных моторов;
Системы автоматического управления насосом, включающей и отключающей агрегат в плановом и аварийном режиме;
Набора датчиков, контролирующих насосы по давлению и по уровню воды;
Термореле;
Световой сигнализации в виде комплекта лампочек.

Каждый из перечисленных элементов из комплекта шкафа играет важную роль в системе. Функции блока управления зависят от количества насосов. Если их больше двух, то устройство отвечает за поочередное переключение агрегатов.

Температурный датчик защищает оборудование от перегрева – это часто требуется при работе с погружным насосом в скважинах с небольшим дебитом. Электронный блок управления насосом отключает агрегат, а при наступлении определенных рабочих условий снова включает его.

Сборка шкафа управления насосами, как правило, выполняется в специальных условиях при наличии необходимых инструментов и материалов. Вместе с тем, собрать комплектующие в единую систему вполне возможно своими руками. Для этого потребуется изучить примеры электронно-технических схем, которые дадут возможность понять правильность и порядок действий при сборке. Для рассмотрения примеров будем использовать модель шкафа 0,18-15 компании Рубеж. Эта система используется для автоматического и ручного управления насосной станцией. Схема управления таким шкафом указана на изображении ниже.

Производителю данной модели удалось реализовать 19 модификаций, отличающихся между собой по мощности электрических моторов – от 0,18 до 110 кВт. Внутри корпуса шкафа расположены такие детали:

Выключатель автоматического типа;
Защитное реле;
Контактор;
Контролер;
Вспомогательный источник питания.

Для подключения модели к электросети, потребуется использовать кабель, сечением 0,3–0,4 мм 2 . Пример схемы подключения указан на изображении ниже.

Монтаж станций контроля – что следует знать?

Все шкафы управления насосами обладают сложной конструкцией и работают от электрического питания. Устанавливать, эксплуатировать и обслуживать их требуется строго согласно инструкции, указанной производителем. Существует ряд правил, придерживаться которых нужно, независимо от модели и комплектации шкафа. К этим правилам относится:

Установка системы должна производиться в помещении, которое защищено от взрывов;
Влажность и температура воздуха в помещении должна соответствовать указанным производителем параметрам;
Характеристики шкафа должны соответствовать параметрам всех элементов оборудования;
Для подключения следует использовать кабель, сечение которого будет соответствовать рекомендациям производителя.

Станции управления, которые используются в быту, подчинены тем же требованиям, что и промышленные системы. Их установка должна производиться в сухом помещении, которое будет удобным для обслуживания агрегатов.

Подключать оборудование необходимо только после окончательной установки системы водоснабжения, проводки кабелей и изолирования контактов.

Обслуживание и техническая поддержка оборудования

Многие компании-производители заявляют, что выпущенные ими шкафы контроля насосами не требуют никакого обслуживания. Вместе с тем, шкафы нуждаются в регулярных проверках основных элементов.

Перед проверкой или заменой элементов, систему следует отключить от электрического питания и исключить возможность повторного включения. Также потребуется проверить надежность всех креплений и соединений. Чтобы не допустить ошибок при ремонте, нужно внимательно изучить руководство по эксплуатации оборудования. В нем указан список возможных неисправностей и способы их устранения. К примеру, одной из типичных поломок служит не срабатывание лампочки, оповещающей о подключении шкафа к электрической сети. Причин этой неисправности может быть несколько – отсутствие напряжение и поломка автоматического выключателя. Согласно указаниям, в качестве ремонта нужно заменить выключатель или наладить электрическое питание.

Если появилась неисправность, которую не удается решить своими силами, то придется обратиться за помощью в сервисный центр.

Если вы владелец загородного дома или дачи с автономным водоснабжением, то, наверно, хоть раз задавались вопросом, как сделать так, чтобы насосное оборудование работало более эффективно и продолжительно, а также имело несколько удобных режимов работы. Кроме того иногда для обеспечения дома водой и полива огорода используются сразу два насоса, поэтому необходимо согласовать и автоматизировать их работу. Ответ на все вопросы вы получите, когда узнаете, что такое шкаф управления насосами, а также, зачем он нужен.

Главным назначением распределительных шкафов является управление электродвигателем одного или сразу нескольких насосных агрегатов. При этом тип насоса значения не имеет. Это может быть оборудование погружного типа либо скважинный или дренажный насос.

Причём назначение насосного оборудования может быть разным. Например, агрегат погружного типа нужен для эффективной работы отопительной системы, обустройства водоснабжения загородного дома или создания системы пожаротушения. А вот дренажный насос вместе со шкафом управления пригодится для перекачивания жидкости.

Стоит знать: область использования шкафов управления довольно обширная. Они с успехом применяются на объектах жилищно-коммунального назначения, а также промышленных предприятиях. Кроме этого шкафы активно используются частными лицами для обустройства автономного водоснабжения.

Если же вы установите шкаф управления для координации работы скважинного насоса, то, наконец, обретёте долгожданное спокойствие и отдых, поскольку отныне вам не нужно следить за работой оборудования, всё это будет делать автоматика, расположенная в шкафу. При этом данное устройство сможет выполнять следующие функции:

оборудование будет обеспечивать безопасный и плавный запуск двигателя насосного агрегата;
автоматика сможет регулировать работу частотного преобразователя;
помимо этого устройство будет отслеживать давление в системе, уровень воды, а также её температуру, что очень важно для своевременного включения и отключения насосного оборудования.

Функции шкафов управления двумя и более насосами ещё обширней:

если агрегат заметит, что один из насосов работает в аварийном режиме, он тут же подключит к работе второй насос;
поскольку автоматика шкафа управления будет регулировать попеременную работу каждого из насосов, общая изнашиваемость насосных агрегатов наступит позднее;
если одни из насосов длительное время будет находиться без работы, оборудование сможет защитить его от заиливания;
благодаря такому устройству вы вручную сможете заблокировать работу одного из насосов;
автоматика шкафа имеет разные программы управления несколькими насосами;
при необходимости вы можете получить полные данные о работе каждого агрегата по отдельности.

Что входит в комплектацию?

Шкаф управления насосным оборудованием может иметь разное наполнение в зависимости от количества обслуживаемых насосов. Комплектацию шкафа мы рассмотрим на примере устройства, которое будет обслуживать погружной насос с асинхронными электродвигателями переменного тока. В комплектацию входят следующие составные детали:

Наружная панель для управления и настройки.
Различные переключатели и кнопки для выполнения действий по управлению насосным оборудованием.
Частотный преобразователь.
Прибор для измерения давления воды, который позволит автоматически регулировать работу насосного оборудования.
Реле защиты от работы «на сухую» необходимо для того, чтобы агрегат не мог работать после понижения уровня воды, что может привести к выходу его из строя.
Для оповещения о различных ситуациях и включённых функциях шкаф укомплектован различными световыми сигнализаторами (лампочками).
Специальные выключатели, которые позволяют отключать двигатель и частотные преобразователи.
Тепловой датчик.
Оборудование для ручного и автоматического управления нагрузкой.

Стоит знать: в принципе работа шкафа рассчитана на автоматическое управление работой насосного оборудования. Но при необходимости можно переходить в режим ручного управления.

Принцип действия

Принцип работы в автоматическом режиме выглядит так:

Когда автоматический режим активизирован, частотный преобразователь производит плавный запуск двигателя погружного насоса.
Он поддерживает его во включённом состоянии до тех пор, пока давление воды в системе не достигнет установленного максимума.
После этого оборудование отключает насос.
То же самое происходит во время активного разбора воды – насос работает до тех пор, пока не прекратится пиковое водопотребление, и давление не повысится. В итоге частота снижается и агрегат отключается.

Корпус оборудования выполняется из металла. Есть шкафы, выполненные для монтажа на стене, а другие агрегаты устанавливаются только на полу. Основное назначение любого изделия – контроль параметров системы и выбор наиболее подходящего режима работы электродвигателя. Благодаря их использованию можно добиться снижения энергопотребления и предотвратить поломку электродвигателя.

Эксплуатация шкафа

Шкафы управления насосами продаются с подробной инструкцией и схемами, которые стоит изучить прежде, чем начать пользоваться изделием. На схеме точно отображается расположение электронной начинки, структура, места подключения насосов, а также расположение устройств для защиты двигателя.

Обслуживание шкафа (его очистка, ремонт или осмотр) должно проводиться при отключённом электропитании. При этом лампочка с надписью «сеть» не должна гореть. В шкафах используются сменные фильтры на вентиляционных решётках. Их необходимо менять по мере загрязнения.

Кроме этого регулярной очистке подлежит вентилятор и радиатор частотного преобразователя. Крепёжные винты в местах подключений периодически необходимо подтягивать. Это обеспечит бесперебойную работу оборудования.

Работа шкафов управления рассчитана на условия плюсовой температуры, поэтому данные агрегаты нужно устанавливать только в отапливаемых помещениях.

Как выбрать шкаф?

Большинство известных производителей насосного оборудования выпускают готовые к использованию шкафы. Однако при необходимости вы можете заказать его изготовление с нужными вам параметрами работы. Для этого необходимо учесть следующие характеристики:

Параметры и общее число двигателей. При этом важна частота вращения, мощность прибора и рабочее напряжение.
Разновидность управления (дистанционное, ручное или автоматическое).
В каком режиме должен запускаться двигатель (с использованием частотного преобразователя, прямой режим, плавный или комбинированный).
Также нужно учесть условия, в которых будет работать оборудование (температура, влажность).

Что касается покупки готового изделия управления, то при его выборе нужно обращать внимание на рабочие показатели нагрузки и качество сборки, а также совместимость системы с обслуживаемым оборудованием.

Совет: при выборе шкафа обращайте внимание на год его изготовления. Хорошо, если он совпадает с датой производства насосного оборудования. Так вы сможете подобрать совместимые модели.

Что такое шкаф управления?

Шкаф управления представляет собой целый комплекс управляющих устройств. Обычно шкаф управления состоит из коммутационных (силовых аппаратов), устройств защиты, частотных преобразователей и систем управления на базе микропроцессоров. Такой шкаф подключается к сети посредством вру (вводно-распределительного устройства). Благодаря использованию современных расширяемых элементов можно построить систему любой сложности и любой логики. Автоматизировать и очень точно контролировать любой производственный процесс. Корпус шкафа выполнен из металла и, как правило, имеет запираемую дверцу. Для возможности расширения шкафа управления боковые панели выполнены съемными, поэтому нет никаких проблем добавить очередной модуль. При производстве щитов стараются обеспечить степень защиты корпуса IP20, IP31, IP41, IP54. Если требует проект, то возможны шкафы с IP44, IP55, IP65. Однако следует понимать, что высокие показатели защиты корпуса увеличивают стоимость шкафа управления, снижается естественное охлаждение аппаратуры, поэтому часто требуется установка дополнительных систем вентиляции, что еще больше увеличивает конечную стоимость проекта.

Область применения.

Так как работа шкафов основана на принципах автоматики управления – постоянный или регулярный контроль изменений наблюдаемых параметров системы, то область использования таких шкафов практически неограниченна. К примеру, шкаф может применяться для автоматического выбора оптимальных режимов работы электродвигателей, насосов. А управление шкафами может быть организовано в автоматическом и ручном режиме. Почти всегда использование шкафа управления позволяет сократить потребление электроэнергии, обеспечить защиту электродвигателям от перегрузки и токов короткого замыкания, что однозначно продлит срок эксплуатации самих электродвигателей.

Часто щит автоматики не нужно проектировать, ведь есть уже готовые проекты, реализующие стандартные схемы, к примеру, управление освещением, управление электрооборудованием. А если нужно разработать шкаф с частотным приводом для регулирования работы насосной станции, то приготовьтесь к длительному процессу проектирования, изготовления, монтажа и пусконаладки.

Шкаф управления насосом – это обязательный элемент системы автономного водоснабжения, выстроенной на базе агрегата погружного типа. Ведь заглубленным в скважину насосом придется управлять удаленно. И не только управлять – любой агрегат нуждается в контролирующих узлах и предохранительных блоках. Без этих элементов насос попросту перегорит.

Причем все вышеописанные узлы нужно где-то монтировать. В итоге возникает необходимость интегрировать в структуру системы водоснабжения особый шкаф управления скважинным насосом – место, где собраны все управляющие, контрольные и предохранительные блоки. И в данной статье мы рассмотрим назначение, комплектацию и типовые разновидности шкафов управления.

С помощью шкафа управления можно решить сразу несколько задач:

Во-первых, он управляет работой электродвигателя насоса. Причем возможен как ручной, так и автоматический режим управления.
Во-вторых, он отслеживает такие эксплуатационные параметры автономной системы водоснабжения, как: давление в трубах, температуру воды, уровень жидкости в скважине. Причем все вышеуказанные параметры влияют на режимы работы насоса самым непосредственным образом.
В-третьих, он выравнивает характеристики тока, подаваемого на клеммы электродвигателя насоса, и регулирует частоту вращения вала агрегата (и на старте, и в случае остановки).

Кроме того, шкаф управления может обслуживать как один насос, так и насколько агрегатов.

Причем управление двумя (и более) насосами предполагает расширение функциональности шкафа (а точнее его начинки) за счет следующих опций:

Контроля периодичности работы агрегатов. То есть, блоки управления попеременно или первый или второй насос, обеспечивая равномерный износ машинной части этих агрегатов. В итоге, срок эксплуатации напорного оборудования увеличивается вдвое.
Контроля непрерывности работы агрегатов. То есть, если первый насос вышел из строя, но скважина продолжит работать на резервной (второй) линии.
Контроля функциональности агрегатов. То есть, к такому устройству можно подключать разные насосы. В итоге, пользователю уже не нужен отдельный шкаф управления пожарными насосами и шкаф управления дренажными агрегатами – все функции совмещаются в одном корпусе, начиненном соответствующими блоками управления и синхронизации работы напорного оборудования.

Словом, такой шкаф – это сосредоточие органов управления всеми инженерными коммуникациями строения, связанными с подачей, отводом или дренированием воды.

Типовая комплектация

Шкаф управления погружным насосом любого типа – дренажным, пожарным, водопроводным – состоит из следующих элементов:

Корпуса – стандартной металлической коробки, рассчитанной на монтаж электротехнического оборудования.
Лицевой панели – она создается на базе крышки (дверцы) корпуса, в которую встроили кнопки «Пуск» и «Стоп». Кроме того, на лицевой стороне находятся индикаторы работы (насосов и датчиков) и реле переключения между ручным и автоматическим режимом работы.
Блока контроля фаз – его подключают у «входа» в аппаратную часть шкафа. Он состоит из трех датчиков, отслеживающих нагрузку на фазах.
Контактора – переключателя подающего энергию на клеммы насоса и отключающего агрегат от электросети.
Предохранителя – особого реле с плавким элементом, нивелирующего последствия короткого замыкания. В случае замыкания или «пробоя» сгорит плавкий элемент, а не содержимое шкафа и обмотка двигателя.
Управляющего блока – он контролирует режимы работы насоса. Причем обязательными элементами этого блока являются: датчик отключения насоса, датчик включения насоса, датчик переполнения. Причем выходы (клеммы) датчиков вводятся и в скважину, и в гидробак. Ведь именно блок управления контролирует работу контактора включающего и выключающего насос. Причем при переполнении бака или снижении уровня воды в скважине насос выключается, а при уменьшении уровня воды в баке – включается. Впрочем, В итоге, эти блоки автоматизируют работу всей автономной системы водоснабжения. И по этой схеме автоматизации работает и шкаф управления дренажным насосом, и шкаф управления работой водопроводного агрегата. Ведь роль бака в дренажной системе играет тот же септик или сливной колодец.
Частотного преобразователя – он управляет оборотами вала асинхронного электродвигателя, наращивая или сбрасывая частоту вращения в момент старта или остановки агрегата.
Датчиков температуры и давления – они подключаются к контактору и пресекают попытку запуска агрегата в недопустимых условиями эксплуатации случаях (при повышенном давлении или обледенении трубы)

Подобная схема комплектации шкафов управления принята за основу большинством производителей такого оборудования. Однако каждая компания стремится внедрить в типовую схему свое конструкционное решение, повышающее конкурентоспособность продукта.

Так, шкаф управления насосами Grundfos оборудован датчиками управления частотой вращения вала – своеобразной коробкой скоростей, предполагающей выбор одного из режимов эксплуатации, в том числе и малошумного «ночного». Кроме того, в шкафах Grundfos есть особые блоки – термореле, с помощью которых контролируют и температуру потока внутри трубы, что очень востребовано в системах отопления. А некоторые модели шкафов Grundfos управляются дистанционно, в том числе и с помощью сети Интернет.

В свою очередь шкаф управления насосами Wilo также комплектуется современными блоками дистанционного управления. Однако, кроме этой опции в шкафах Wilo есть и совершенно особые реле управления, с помощью которых можно «запрограммировать» работу всей системы с 24-часовым циклом. Кроме того, продукция от Wilo славится своими частотными регуляторами, позволяющими снизить энергопотребление напорного оборудования.

Отечественный шкаф управления насосами Грантор доукомплектован особыми контурами, управляющими работой систем пожаротушения. Такую схему продвигает сам производитель, участвующий в федеральной целевой программе повышения уровня пожарной безопасности.

Подобных блоков, согласованных и одобренных всеми контролирующими инстанциями федерального уровня нет ни в одном устройстве управления работой насосов.

Обслуживание и ремонт

Обслуживание шкафов управления не отличается от аналогичных процедур, проводимых с прочими электротехническими приборами. То есть все манипуляции сводятся к своевременной замене засбоивших блоков, чистке фильтров, подтягиванию контактов и прочего.

Ремонт шкафов управления осуществляется путем замены вышедшего из строя блока новым, работоспособным устройством. Причем после каждой инсталляции нового элемента работу шкафа следует отрегулировать.

Поэтому ремонтные работы стоит проводить лишь в сервисных центрах, оборудованных специальными тестовыми стендами, на которых проверяется работа всех блоков устройства.

Группа компаний «АСУ-Технология» с начала 2004 года производит различные шкафы управления насосами для оптимального решения задач водоснабжения и пожаротушения. Отработанные алгоритмы работы способны сохранить работоспособность оборудования при разнообразных отказах, авариях или неисправностях.

Для полнофункциональной работы любого объекта управления необходимо наличие автоматического оборудования. Сам алгоритм заключается в подключении недостающих или отключении лишних работающих насосных агрегатов, в зависимости от текущей разницы значений текущего и заданного давлений. Общая степень надёжности такой системы управления вычисляется как произведение коэффициентов всех элементов входящих в его состав, именно поэтому меньшее количество элементов имеет более высокую надёжность (при условии схожей надёжности каждого).

Помимо этого, важная сфера водо-комунального хозяйства – водоотведение, аналогично всем другим сферам, требует наличия промышленных автоматических систем для управления канализационными насосами. Подробное описание и принципы функционирования автоматики КНС описано в отдельной статье.

Основные преимущества

Снижение потребления электроэнергии на объекте при функционировании в автоматическом режиме;
Исключение гидроударов и высоких пусковых токов при включении в работу насосов;
Уменьшение затрат на обслуживание и ремонт.

При работе в автоматическом режиме, станция управления насосами не требует присутствия обслуживающего персонала постоянно на объекте. Управление работой шкафа автоматики можно осуществлять удалённо, используя систему диспетчеризации. Применение современных технологий позволяет объединять в общую сеть мониторинга и управления любые территориально распределенные объекты.

Купить шкаф управления насосами

ГК «АСУ-Технология» – надёжный производитель насосного оборудования. Выпускаемая автоматика управления постоянно модернизируется в соответствии с развитием технологий и требований заказчиков. Стоимость формируется в зависимости от мощности и количества насосов, которыми необходимо управлять и от функциональности системы управления. Для этого требуется заполнить и отправить нам опросный лист содержащий технические требования к автоматике или заявку в свободной форме на наш почтовый адрес, или просто связаться с менеджером по указанному на сайте контактному номеру телефона. Мы всегда рады ответить на вопросы по техническому обслуживанию и наладке наших шкафов управления насосами. Этот вид сервиса предоставляется бесплатно.

Автоматизация 101 Опасности HandOffAuto

Пол Брейк, P.Eng., Dynamic Machine Design

Когда мы автоматизируем, мы неизменно предлагаем нашим клиентам и их производственному персоналу преимущества функции Hand / Off / Auto для всех компонентов наших систем. Для тех, кто плохо знаком с автоматизацией, это позволяет оператору или обслуживающему персоналу удалить часть оборудования, например, насос или воздуходувку, из автоматизированного контроллера надзора и управления (MCC, PLC и т. Д.)) и управляйте им вручную, пока он еще установлен. Это также дает им возможность полностью отключить компонент. Нам нужно, чтобы эта опция была доступна как для ввода в эксплуатацию, так и для обслуживания. Возможность выключить какой-либо этап процесса или просто удалить его из автоматизированного процесса позволяет операторам выполнять важные задачи. Это также хорошая функция безопасности. Это дает людям на местах авторитет и автономию в вашем заранее запрограммированном процессе.

Но с большой силой приходит и большая ответственность.Hand / Off / Auto – не исключение. Что нам нужно постоянно знать, так это то, что у нас есть полная, интегрированная, взаимосвязанная система. Мы никогда не работаем просто над насосом. Мы работаем над насосом, в системе. Каждое действие, которое мы выполняем с оборудованием, является разновидностью промышленной операции на открытом сердце. Буквально все, что мы делаем, даже до мельчайших отдельных компонентов, мы на самом деле делаем для всей системы.

Например, насос перекачивает что-то откуда-то в другое место.Он также перекачивает трубы, шланги, клапаны, теплообменники и различные типы приборов. Одни только эти два предложения должны заставить вас съежиться в свете этого обсуждения.

Представьте, если хотите, что у вас есть насос, который набирает воду из резервуара. Он проталкивает эту воду через датчик ОВП, и этот датчик активирует перепускной клапан и соответствующий запорный клапан, чтобы отправить хлорированную воду в дренаж. Если датчик не активируется, он будет направлять вашу хлорированную воду через картриджный фильтр для питания ваших насосов высокого давления в системе обратного осмоса (RO).В баке также будет дроссельная заслонка, позволяющая снимать насос для обслуживания. Теперь есть два пути решения этой дилеммы. Первый – и, к сожалению, самый распространенный и дорогостоящий – это предположить, что оператор полностью обучен, несет ответственность и не может совершить ошибку. Удачи с этим.

Хорошо, теперь, когда мы подготовили небольшую сцену, давайте посмотрим спектакль. Что могло пойти не так в «ручном» режиме с этим насосом в этой системе? Вы можете слить бак. Без сомнения, у него есть переключатель низкого уровня, но это не влияет на режим «Ручной».Мы удалили компонент из схемы управления, но не из физического процесса. Слив воды из бака вызовет вихрь, который вызовет кавитацию в насосе. Может, полностью высушим. Вы можете забыть открыть клапан и таким образом вызвать кавитацию в насосе. Вы можете иметь высокий уровень хлора и продувать соленую воду прямо в фильтры обратного осмоса, что для тех, кто не работает с обратным осмосом, смертельно опасно для них. Вы могли сливать питательную воду в канализацию с невероятной скоростью. Вы можете высушить датчик ОВП и потерять его.Есть много других возможностей, особенно из-за сложности реальной системы.

Ни одна из этих проблем не является тривиальной, но все они могут очень легко произойти, если мы не будем проводить проверки для защиты наших систем. Любая из этих проблем может вывести из строя нашу линию и потребовать значительных затрат времени и денег на ремонт. Мы можем положиться на операторов. Они делают хорошую работу, но могут что-то упустить, особенно в суматохе попыток восстановить работу системы, которая вышла из строя, или просто в спешке через цикл обслуживания, чтобы удовлетворить производственные требования.

Итак, есть второй вариант, но он немного сложнее. Мы можем запрограммировать наши системы так, что «ручной» режим не совсем «ручной» режим. Фактически мы не удаляем компонент из процесса. На самом деле мы просто лишаем контроллер возможности запускать компонент. Вместо этого мы разрешаем запуск вручную в рамках параметров приемлемых условий системы. Мы по-прежнему изолируем компонент, чтобы система при запуске или попытках не возбудила этот компонент. Оператор или продавец может вручную включить компонент, как и раньше.Единственная разница в том, что мы будем контролировать существующие датчики. И с помощью этой обратной связи мы предотвратим любое действие, которое может привести к повреждению или повреждению компонента или системы. Это предотвратит указанные выше проблемы.

Вам также будет необходимо, чтобы в этой точке был конкретный набор сигналов тревоги, предназначенный для цикла обслуживания. Когда оператор пытается ударить насос, но ничего не происходит, он / она должен быть в состоянии немедленно определить, существует ли небезопасное состояние, препятствующее подаче питания на насос, или это проблема с насосом, частотно-регулируемым приводом, двигателем, стартером. , так далее.это вызывает проблему. У опытных операторов возникнут проблемы с этим, но это рассмотрено парой абзацев ниже.

Самый простой способ уменьшить разочарование – включить зеленый / красный световой сигнал на месте установки компонента. Он сразу же проинформирует оператора, находится ли система в безопасном режиме для работы с компонентом – зеленый свет означает, что сигнал тревоги отсутствует, безопасное состояние. Если сработала сигнализация, например, выключатель низкого уровня, загорится красный свет. Затем оператор может легко определить из состояния тревоги, какими должны быть его действия.Однако человеко-машинный интерфейс на панели также должен иметь более подробную информацию о состоянии тревоги.

Необходимо заранее спланировать подробное состояние аварийного сигнала. Запрограммированная потребность определить все условия, которые делают работу компонента нежелательной, а затем определить, какие датчики будут передавать эту информацию контроллеру. Затем экран HMI должен отображать эти датчики и сигналы тревоги для оператора.

Проблема, о которой я упоминал выше, заключается в следующем: что, если вы хотите ударить насос, двигатель и т. Д., Чтобы убедиться, что они правильно подключены, работают в правильном направлении и т. Д.? Удар мотора на долю секунды не вызовет многих из вышеперечисленных проблем. Здесь в игру вступает подробный экран. Оператор, который знает свою систему, сможет взглянуть на экран и определить по данным, можно ли игнорировать аварийный сигнал для определенного события, такого как удар двигателя. Тогда он / она сможет отменить его нажатием кнопки. Но это будет осознанное решение.

Однако на самом деле у нас есть выбор между отказоустойчивостью и отказом и надежда на лучшее.Обеспечение полного автономного, изолированного, ручного управления компонентом, когда он интегрирован в систему, – это «сбой». Любая из ряда ошибок, о которых оператор может не знать, может привести к катастрофе.

Создание рабочих пределов и аварийных сигналов на компонентах в положении «Рука» функции «Ручной / Выкл. / Авто» обеспечивает отказоустойчивую функциональность в вашей системе. Это фактически увеличивает ваш контроль над вашими компонентами и системой, предоставляя возможность регистрации данных о событиях технического обслуживания.Вы больше не заставляете своих операторов запоминать каждую деталь обо всем, что может пойти не так, и бегать по поворотам клапанов и щелчком переключателей в надежде, что все будет в порядке. Теперь вы позволяете существующей, полностью автоматизированной и контролируемой системе делать это за вас, а вашему оператору остается только принимать обоснованные решения относительно состояния и функции аварийных сигналов.

Датчики добавлять не нужно. Вам не нужно дополнительное оборудование или входы для вашего ПЛК. Вы просто берете то, что у вас уже есть и используете для управления своей системой, и заставляете это работать на вас в другом качестве.Небольшое предварительное программирование будет оплачиваться только за счет времени работы и сложности. Функции Hand / Off / Auto становятся простыми и быстрыми. Отсутствие преждевременной и катастрофической смерти основного компонента в абсолютно неподходящее время, что ж, это дополнительный бонус.

Liberty LE71A3-2, серия LE70, Автоматический погружной насос для сточных вод с широкоугольным поплавковым выключателем, 3/4 л.с., 115 В, 1 фаза, 3-дюймовый фланцевый напор, 158 галлонов в минуту макс., Максимальный напор 29 футов, шнур 25 футов

Семейство насосов Liberty LE – это погружные насосы для сточных вод, предназначенные для домашнего или бытового применения.Все насосы LE перекачивают твердые отходы диаметром до 2 дюймов. Семейство включает четыре серии: LE40, LE50, LE70 и LE100. Числовые обозначения предназначены для обозначения разницы в мощности между сериями, поэтому LE50 будет работать при 1 / 2 л. фазы питания зависят от серии и модели. Для получения дополнительной информации о семействе канализационных насосов Liberty LE посетите сайт pumpproducts. com или позвоните нам по любым вопросам по телефону 1-800-429-0800.

Сравнительная таблица моделей серии LE40

Номер модели	Разряд	Мощность	Напряжение	Фаза	Макс. GPM	Макс. Голова	FLA	Операция	Шнур	Гарантия
LE41A	2 “NPT	4/10 л.с.	115 В	1	144 галлонов в минуту	20 футов.TDH	12 ампер	Автомат	10 футов	3 года
LE41A-2	2 “NPT	4/10 л.с.	115 В	1	144 галлонов в минуту	20 футов TDH	12 ампер	Автомат	25 футов	3 года
LE41M	2 “NPT	4/10 л.с.	115 В	1	144 галлонов в минуту	20 футов. TDH	12 ампер	Ручная	10 футов	3 года
ЛЭ41М-2	2 “NPT	4/10 л.с.	115 В	1	144 галлонов в минуту	20 футов TDH	12 ампер	Ручная	25 футов	3 года

Кривая для канализационных насосов серии LE40

Сравнительная таблица моделей серии LE50

Номер модели	Разряд	Мощность	Напряжение	Фаза	Макс.GPM	Макс. Голова	Операция	Шнур	Гарантия
LE51A	2 “NPT	1/2 л.с.	115 В	1	112 галлонов в минуту	25 футов TDH	Автомат	10 футов	3 года
LE51A-2	2 “NPT	1/2 л. с.	115 В	1	112 галлонов в минуту	25 футов.TDH	Автомат	25 футов	3 года
LE51M	2 “NPT	1/2 л.с.	115 В	1	112 галлонов в минуту	25 футов TDH	Ручная	10 футов	3 года
ЛЭ51М-2	2 “NPT	1/2 л.с.	115 В	1	112 галлонов в минуту	25 футов.TDH	Ручная	25 футов	3 года
LE52A	2 “NPT	1/2 л.с.	208-230 В	1	112 галлонов в минуту	25 футов TDH	Автомат	10 футов	3 года
LE52A-2	2 “NPT	1/2 л.с.	208-230 В	1	112 галлонов в минуту	25 футов. TDH	Автомат	25 футов	3 года
LE52M	2 “NPT	1/2 л.с.	208-230 В	1	112 галлонов в минуту	25 футов TDH	Ручная	10 футов	3 года
ЛЭ52М-2	2 “NPT	1/2 л.с.	208-230 В	1	112 галлонов в минуту	25 футов.TDH	Ручная	25 футов	3 года

Кривая для канализационных насосов серии LE50

Сравнительная таблица моделей серии LE70

Номер модели	Разряд	Мощность	Напряжение	Фаза	Макс. GPM	Макс. Голова	Операция	Шнур	Гарантия
LE71A2	2 “NPT	3/4 л. с.	115 В	1	157 галлонов в минуту	25 футов.TDH	Автомат	10 футов	3 года
LE71A2-2	2 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов TDH	Автомат	25 футов	3 года
LE71M2	2 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов.TDH	Ручная	10 футов	3 года
ЛЭ71М2-2	2 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов TDH	Ручная	25 футов	3 года
LE71A3	3 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов. TDH	Автомат	10 футов	3 года
LE71A3-2	3 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов TDH	Автомат	25 футов	3 года
LE71M3	3 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов.TDH	Ручная	27 футов	3 года
ЛЭ71М3-2	3 “NPT	3/4 л.с.	115 В	1	157 галлонов в минуту	27 футов TDH	Ручная	25 футов	3 года
LE72A2	2 “NPT	3/4 л.с.	208-230 В	1	157 галлонов в минуту	27 футов.TDH	Автомат	10 футов	3 года
LE72A2-2	2 “NPT	3/4 л. с.	208-230 В	1	157 галлонов в минуту	27 футов TDH	Автомат	25 футов	3 года
LE72M2	2 “NPT	3/4 л.с.	208-230 В	1	157 галлонов в минуту	27 футов.TDH	Ручная	10 футов	3 года
LE72M2-2	2 “NPT	3/4 л.с.	208-230 В	1	157 галлонов в минуту	27 футов TDH	Ручная	25 футов	3 года
LE72A3	3 “NPT	3/4 л.с.	208-230 В	1	157 галлонов в минуту	27 футов.TDH	Ручная	10 футов	3 года
LE72A3-2	3 “NPT	3/4 л.с.	208-230 В	1	157 галлонов в минуту	27 футов TDH	Автомат	25 футов	3 года
LE72M3	3 “NPT	3/4 л. с.	208-230 В	1	157 галлонов в минуту	27 футов.TDH	Автомат	10 футов	3 года
LE72M3-2	3 “NPT	3/4 л.с.	208-230 В	1	157 галлонов в минуту	27 футов TDH	Ручная	25 футов	3 года
LE73M2-2	2 “NPT	3/4 л.с.	208-230 В	3	157 галлонов в минуту	27 футов.TDH	Ручная	25 футов	3 года
ЛЕ74М2-2	2 “NPT	3/4 л.с.	208-230 В	3	157 галлонов в минуту	27 футов TDH	Ручная	25 футов	3 года
ЛЕ74М3-2	3 “NPT	3/4 л.с.	208-230 В	3	157 галлонов в минуту	27 футов. TDH	Ручная	25 футов	3 года

Кривая для канализационных насосов серии LE70

Сравнительная таблица моделей серии LE100

Номер модели	Разряд	Мощность	Напряжение	Фаза	Макс. GPM	Макс. Голова	Операция	Шнур	Защита от перегрузки	Гарантия
LE102A2	2 “фланцевое	1 л.с.	115 В	1	190 галлонов в минуту	39 футов.TDH	Автомат	10 футов	Есть	3 года
LE102A2-2	2 “фланцевое	1 л.с.	115 В	1	190 галлонов в минуту	39 футов TDH	Автомат	25 футов	Есть	3 года
LE102M2	2 “фланцевое	1 л. с.	115 В	1	190 галлонов в минуту	39 футов.TDH	Ручная	10 футов	Есть	3 года
ЛЭ102М2-2	2 “фланцевое	1 л.с.	115 В	1	190 галлонов в минуту	39 футов TDH	Ручная	25 футов	Есть	3 года
LE102A3-2	3 “Фланцевое	1 л.с.	115 В	1	190 галлонов в минуту	39 футов.TDH	Автомат	10 футов	Есть	3 года
LE102M3	3 “Фланцевое	1 л.с.	115 В	1	190 галлонов в минуту	39 футов TDH	Автомат	25 футов	Есть	3 года
LE102M3-2	3 “Фланцевое	1 л. с.	208-230 В	1	190 галлонов в минуту	39 футов.TDH	Ручная	27 футов	Требуется панель управления	3 года
ЛЭ103М2-2	2 “фланцевое	1 л.с.	440-480 В	3	190 галлонов в минуту	39 футов TDH	Ручная	25 футов	Требуется панель управления	3 года
LE103M3-2	3 “Фланцевое	1 л.с.	440-480 В	3	190 галлонов в минуту	39 футов.TDH	Автомат	10 футов	Требуется панель управления	3 года
LE104M2-2	2 “фланцевое	1 л.с.	440-480 В	3	190 галлонов в минуту	39 футов TDH	Автомат	25 футов	Требуется панель управления	3 года
LE104M3-2	3 “Фланцевое	1 л. с.	440-480 В	3	190 галлонов в минуту	39 футов.TDH	Ручная	10 футов	Требуется панель управления	3 года

Кривая для канализационных насосов серии LE100

СПИСОК ДЕТАЛЕЙ Нет доступных запчастей и n

Позвоните в наш отдел продаж, чтобы получить помощь, узнать цены, доступность и разместить заказ.

Инспектор насосной головки и наши представители по обслуживанию клиентов доступны

пн-пт с 7:30 до 17:00 EST

Бесплатные звонки: 800-429-0800

“Спросите инспектора PumpHead”
* Примечание: Изображение является иллюстративным и может не отражать реальный продукт. *

Загрузка …
Панель управления трехфазного симплексного насоса SIM-A
Панель управления SIM-A будет предупреждать о высоком уровне жидкости и управлять трехфазным насосом 208/240/480 В в системах обезвоживания, сточных вод и перекачивания сточных вод. Наши симплексные панели включают в себя встроенную схему электронного управления и сигнализации, контактор двигателя IEC и три поплавка: насос включен, насос выключен и сигнализация высокого уровня жидкости.Органы управления размещены в сверхмощном поликарбонатном корпусе NEMA 4X, удобном для полевой проводки. Эта панель внесена в список UL для США и Канады и стандартно поставляется с пятилетней ограниченной гарантией.
ЗАПРОСИТЬ ЦЕНУ
Модель Напряжение Амперы полной нагрузки
SIM-A3-1 208/240/480 1. 0–1,6
SIM-A3-2 208/240/480 1,6–2,5
SIM-A3-3 208/240/480 2,5-4,0
SIM-A3-4 208/240/480 4,0-6,3
SIM-A3-5 208/240/480 6.0-10,0
SIM-A3-6 208/240/480 9,0-14,0
SIM-A3-7 208/240/480 13,0-18,0
SIM-A3-8 208/240/480 17.0-23.0
SIM-A3-9 208/240/480 20,0-25,0
SIM-A3-10 208/240/480 24,0-32,0
Добавьте удаленный мониторинг насосов Pump Portal® на эту панель управления! ПОДРОБНЕЕ
Характеристики
UL внесен в список для США и Канады
Внутренний / наружный корпус с рейтингом NEMA 4X: сверхпрочный поликарбонат с запирающимися защелками из нержавеющей стали
Ручной выключатель-автоматический (H. O.A.) тумблер для ручного управления насосом и зеленый светодиодный индикатор работы насоса
Плата управления со светодиодными индикаторами Power On и Auto (положение переключателя H.O.A.)
Быстрая установка и низкие эксплуатационные расходы
Видимые функции сигнализации: красный сигнальный световой маячок
Сигнал будильника звучит на 85 децибелах, на расстоянии 10 минут.
Кнопки тестирования и отключения звука: сигнал тревоги сбрасывается автоматически
Сухой контакт: сигнализация высокого уровня жидкости
Приложения
Камеры канализационных насосов
Шлифовальные насосы
Водосборные бассейны
Подъемники
Пользовательские параметры
24 = Насос-тренажер
AF = аварийный мигающий сигнал
C = Дополнительная длина шнура более 20 футов *
PX = Беспроводная удаленная связь Pump Portal®
S1 = замена двух узкоугольных поплавков на один широкоугольный поплавок с 20-дюймовым шнуром
S3 = Поплавки не включены
SS4 = Модернизированный корпус (нержавеющая сталь 304)
SS6 = Модернизированный корпус (нержавеющая сталь 316)
* Дополнительная длина шнура более 20 футов: укажите после C. Пример: (SIM-A3-1-C50) Указывает длину шнура 50 футов для всех компонентов.
Электронный переключатель насоса высокого и низкого давления – замена автоматического переключателя высокого и низкого давления
Часто задаваемые вопросы
Q. “Что такое поплавковый выключатель?”
A. Поплавковый выключатель – это то, что включает и выключает водоотливной насос в зависимости от уровня воды в резервуаре. Это похоже на пляжный мяч, который «плавает» над водой. Когда вода поднимается, поплавок поднимается вместе с ней.Когда он становится достаточно высоким, переключатель внутри поплавка замыкается и включает насос, осушая яму. Когда вода падает достаточно низко, переключатель внутри поплавка размыкается и выключает насос. Цикл повторяется сотни, тысячи и даже сотни тысяч раз в течение срока службы коммутатора.
Q. “Почему выйдет из строя поплавковый выключатель?”
A. Поплавковый выключатель может выйти из строя по любому количеству причин. Часто поплавок просто застревает между насосом и стенкой отстойника.Это потому, что насос слегка вибрирует при каждом запуске и может «ходить» по дну ямы, в конечном итоге захватывая поплавок между ним и стенкой ямы. В других случаях, после стольких циклов подъема и спуска, он просто сдает и перестает реагировать на подъем и падение воды в яме. Часто он перестает работать при работающем насосе. Когда это происходит, насос остается включенным, чтобы он работал непрерывно, пока не перегорел. Вы не можете проводить регулярное обслуживание поплавкового выключателя; вы можете заменить его только в случае выхода из строя.
Q. «Каков ожидаемый срок службы реле?»
A. Ожидаемый электрический срок службы реле общего назначения и силовых реле обычно составляет минимум 100 000 операций, в то время как ожидаемый срок службы механической части может составлять один миллион, 10 или даже 100 миллионов операций. Причина, по которой электрический ресурс оценивается так низко по сравнению с механическим, заключается в том, что срок службы контактов зависит от области применения. Электрические характеристики относятся к контактам, коммутирующим свои номинальные нагрузки.Когда набор контактов переключает нагрузку ниже номинального значения, срок службы контактов может быть значительно больше. Например, 25 А, 240 В переменного тока, 80% P.F. Можно ожидать, что контакты переключат такую нагрузку в 25 ампер за 100 000 операций. Однако, если эти контакты используются для переключения, скажем, резистивной нагрузки 5 А, 120 В переменного тока, срок службы может превысить миллион операций.
Q. «Что я могу сделать, чтобы предотвратить повреждение водой и отказ поплавкового выключателя?»
A. Установите Hi-Lo SumpController.SumpController делает то же, что и поплавковый выключатель, только намного лучше. Поплавковый выключатель не сильно изменился за 75 с лишним лет, когда он использовался для управления отстойниками. Это механическое устройство, которое со временем изнашивается. SumpController, с другой стороны, использует надежную микропроцессорную технологию для управления отстойником. Он не имеет движущихся частей и использует надежные твердотельные компоненты для обнаружения подъема и падения воды в отстойнике.
Q. «На каком расстоянии друг от друга можно расположить датчики Hi-Lo SumpController по вертикали друг от друга?»
А.«Датчики» Hi-Lo SumpController не имеют ограничений относительно того, насколько близко или далеко друг от друга они расположены по вертикали или горизонтали. Когда уровень воды ниже обоих датчиков, насос будет выключен. Когда вода будет выше обоих датчиков, насос будет включен.
Q. «Мы очень довольны этим электронным переключателем насосов Hi-Lo. Но есть ли что-нибудь под рукой на случай отключения электроэнергии?»
A. Мы предлагаем водоотливной насос с резервным питанием от Zoeller, а также от Liberty Pumps.Мы также предлагаем отстойные насосы с батарейным питанием на 12 В. Система аварийного отстойника Little Giant с резервным аккумулятором очень надежна, и мы не слышали о каких-либо проблемах с ними. Мы также предлагаем сигнализацию неисправности цепи, которая сигнализирует о неисправности цепи. Он предназначен для использования в холодильниках, морозильных камерах, гидромассажных ваннах, нагревательных лампах для животных, насосах и т. Д. Его можно использовать с любым устройством 110/120 В, где важно знать, не сгорел ли прерыватель или предохранитель (или какое-либо отключение электроэнергии) .
Q. “Если я установлю этот контроллер поддона, мне когда-нибудь придется его заменять?”
A. Обязательно следуйте всем инструкциям и указаниям производителя, выполнив надлежащее обслуживание и осмотры, чтобы убедиться, что вы полностью защищены от затопления – это очень важно для (искусственных) устройств безопасности, поскольку они в конечном итоге неудача.
Sump Pump Автоматический контроллер уровня воды, Автоматическая система контроля уровня воды, Контроллер уровня воды в скважине, Система контроля переполнения резервуара для воды, वॉटर लेवल कंट्रोलर, ऑटोमेटिक वॉटर लेवल – Star Enterprises, New Delhi
Автоматический контроллер уровня воды для откачивающего насоса, автоматический водопровод Система контроля уровня, Контроллер уровня воды в скважине, Система контроля переполнения резервуара для воды, वॉटर लेवल कंट्रोलर, ऑटोमेटिक वॉटर लेवल – Star Enterprises, Нью-Дели | ID: 1767281962
Уведомление : Использование неопределенной константы EOT – предполагается ‘EOT’ в / home / indiamart / public_html / prod-fcp / cgi / view / product_details3. php на линии 1623
Подробнее о продукте
Реквизиты компании
Спецификация
Описание продукта
Эта система используется для автоматизации дренажно-отстойника.Когда уровень воды в подземном резервуаре достигает верхнего уровня, насос запускается автоматически, а когда уровень воды достигает установленного низкого уровня, насос автоматически выключается.
Размеры: 210 мм x 140 мм x 80 мм
Технические характеристики:
• Источник питания: 230 В, 50 Гц
• Выход: Релейный контакт без напряжения
Особые характеристики:
• Обеспечивает полную защиту двигателя
• Высокая энергоэффективность
• Реле для тяжелых условий эксплуатации 25 А
• Чрезвычайно долговечный

Заинтересованы в этом продукте? Получите актуальную цену от продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2004
Юридический статус фирмы Физическое лицо – собственник
Характер бизнеса Производитель
IndiaMART Участник с мая 2010 г.
Мы являемся ведущей компанией, активно участвующей в производстве и поставке автоматических контроллеров уровня воды , индикаторов уровня воды и поплавковых датчиков уровня .Основанная в 2004 году под вдохновляющим руководством г-на Притпала Сингха , Star Enterprises поднялась по лестнице успеха. За короткий промежуток времени в 11 лет мы смогли закрепить уникальное место в сердцах наших клиентов. Мы являемся поставщиком услуг по установке контроллера уровня воды .
Нас считают одним из основных производителей индикаторов уровня воды в Индии. Превосходные технологии, использованные при разработке продуктов, обеспечивают их долговечность и качество.Наши датчики поплавка изготовлены из полипропилена, что улучшает рабочие характеристики. Благодаря эффективной сети поставок мы заняли позицию среди ведущих поставщиков поплавковых датчиков уровня.
Получите бесплатные предложения от нескольких продавцов
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
1 Есть потребность?
Получите лучшую цену
Ручной автоматический насос для сточных вод – ZB Pump
Канализационный насос ручной автоматический, электрическая схема
Канализационный насос подходит для перекачивания городских сточных вод, фекалий или жидкой среды, содержащей волокна, бумажную пыль и другие твердые частицы, обычно температура перекачиваемой среды не превышает 80 ℃, это своего рода центробежный насос для примесей, широко используемый в городское водоснабжение и водоотведение, промышленное и горнодобывающее. Транспортировка и сброс сточных вод, грязи, фекалий, золы, бумажной массы и т. д.предприятия также могут использоваться как циркуляционные насосы и насосы для полива сельхозугодий. Насос для сточных вод имеет хорошую производительность, стабильную работу, низкий уровень вибрации, высокую надежность, простоту установки, простоту эксплуатации и автоматического управления.
Во время ручного управления: переведите переключатель в положение «ручное», силовой и ручной контакты подключены, SB2 – кнопка ручного пуска, SB1 – кнопка ручного останова, а действие KM контактора насоса для сточных вод управляется вручную. .
При автоматическом управлении: установите переключатель в положение «автомат», питание и автоматический контакт подключены, а контактор КМ управляется датчиком уровня жидкости.
Если датчик уровня жидкости выдает толчковый сигнал на высоком и низком уровне воды во время автоматического управления, для управления можно добавить два промежуточных реле. Как показано ниже:

Ручное управление такое же, как указано выше. Во время автоматического управления, когда датчик уровня выдает толчковый сигнал высокого уровня, промежуточное реле KA2 срабатывает, как показано на рисунке, нормально разомкнутый контакт KA2 замыкается один раз, так что контактор KM втягивается и защитите себя, и насос для сточных вод сработает, когда уровень воды упадет до низкого уровня.В это время датчик уровня жидкости выдает толчковый сигнал низкого уровня для управления промежуточным реле KA1 для включения и выключения нормально замкнутой точки, так что контактор KM отключается и отпускается, а насос для сточных вод останавливается. KA1 эквивалентен кнопке остановки, KA2 эквивалентен кнопке запуска.
Автоматический насос для сточных вод | Myers MW50-11P 0,5 HP 115V 1 PH
ОГРАНИЧЕННАЯ ГАРАНТИЯ MYERS
Myers® гарантирует первоначальному покупателю-потребителю («Покупатель» или «Вы») перечисленных ниже продуктов, что они не будут иметь дефектов материалов и изготовления в течение гарантийного периода, указанного ниже
.
Продукт Гарантийный срок в зависимости от того, что произойдет раньше:
Струйные насосы, небольшие центробежные насосы, погружные насосы и сопутствующие аксессуары
12 месяцев с даты первоначальной установки, или 18 месяцев с даты изготовления
Резервуары для фиброволокна 5 лет с даты первоначальной установки
Резервуары для фиброволокна 5 лет с даты первоначальной установки
Отстойник / сточные воды / продукты слива 12 месяцев с даты первоначальной установки, или 36 месяцев с даты изготовления
Блоки резервного питания
МБСП-2, МБСП-2С
MBSP-3, MBSP-3C 12 месяцев с даты первоначальной установки, или 18 месяцев с даты изготовления
24 месяца с даты первоначальной установки, или 30 месяцев с даты изготовления
Насосы для работы с твердыми частицами сточных вод 12 месяцев с даты отгрузки с завода или 18 месяцев с даты изготовления
Наша гарантия применима только в том случае, если такие продукты используются в соответствии с требованиями применимых каталог продукции и / или руководства. Для получения дополнительной информации, пожалуйста, обратитесь к применимому ограниченному стандарту. гарантия, указанная в руководстве по продукту.
Наша гарантия не распространяется на любой продукт, который, по нашему единоличному мнению, подвергся небрежности, неправильное применение, неправильная установка или неправильное обслуживание. Без ограничения вышеизложенного, эксплуатация Трехфазный двигатель с однофазным питанием через фазовый преобразователь аннулирует гарантию. Отметим также, что трехфазные двигатели должны быть защищены трехполюсными реле перегрузки со сверхбыстрым срабатыванием рекомендуемый размер или гарантия аннулируется.
Ваше единственное средство правовой защиты и единственная обязанность MYERS – это ремонт или замена дефектных изделий MYERS (в компании MYERS выбор). Вы должны оплатить все затраты на работу и доставку, связанные с данной гарантией, и запросить гарантию. обслуживание через дилера, выполняющего установку, при обнаружении проблемы. Запросы на обслуживание не принимаются если получено после истечения гарантийного срока. Данная гарантия не подлежит передаче.
MYERS НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ УСЛОВНЫЕ УБЫТКИ. ЧТО ТАКОЕ.
ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕННЫЕ ГАРАНТИИ ЯВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНЫМИ И ЗАМЕНЯЮТ ВСЕ ДРУГИЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ, НЕ ОГРАНИЧИВАясь, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ. ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕННЫЕ ГАРАНТИИ НЕ ДЕЙСТВУЮТ. РАСШИРЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ, ПРЕДУСМОТРЕННОЙ ЗДЕСЬ.
В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков или ограничения на срок действия подразумеваемой гарантии, поэтому вышеуказанные ограничения или исключения могут не относиться к Вам.Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.
Настоящая ограниченная гарантия вступает в силу 1 апреля 2014 г.

Модель	Напряжение	Амперы полной нагрузки
SIM-A3-1	208/240/480	1. 0–1,6
SIM-A3-2	208/240/480	1,6–2,5
SIM-A3-3	208/240/480	2,5-4,0
SIM-A3-4	208/240/480	4,0-6,3
SIM-A3-5	208/240/480	6.0-10,0
SIM-A3-6	208/240/480	9,0-14,0
SIM-A3-7	208/240/480	13,0-18,0
SIM-A3-8	208/240/480	17.0-23.0
SIM-A3-9	208/240/480	20,0-25,0
SIM-A3-10	208/240/480	24,0-32,0

Продукт	Гарантийный срок в зависимости от того, что произойдет раньше:
Струйные насосы, небольшие центробежные насосы, погружные насосы и сопутствующие аксессуары	12 месяцев с даты первоначальной установки, или 18 месяцев с даты изготовления
Резервуары для фиброволокна	5 лет с даты первоначальной установки
Резервуары для фиброволокна	5 лет с даты первоначальной установки
Отстойник / сточные воды / продукты слива	12 месяцев с даты первоначальной установки, или 36 месяцев с даты изготовления
Блоки резервного питания МБСП-2, МБСП-2С MBSP-3, MBSP-3C	12 месяцев с даты первоначальной установки, или 18 месяцев с даты изготовления 24 месяца с даты первоначальной установки, или 30 месяцев с даты изготовления
Насосы для работы с твердыми частицами сточных вод	12 месяцев с даты отгрузки с завода или 18 месяцев с даты изготовления

Автоматика управления дренажным насосом: Управление дренажным насосом.

Простой автомат для управления дренажным насосом

какое реле давления лучше выбрать?

Реле давления – краткий обзор моделей

1. Юнипамп

2. Грундфос

3. Condor

4. Danfoss (серия KP1)

5. ACP PM5

6. ITALTECNICA

Что учесть

типы оборудования и схема установки Реле управления насосом по уровню

Рабочий механизм датчика. Как ведет себя конструкция во включенном виде?

Несколько слов об автоматическом управлении насосом на воду

Микросхема К561ЛА7 в качестве основного элемента логики

Как сделать автоматику насосной станции

Основные принципы работы силовой части

Особенности подключения питания

Как контролируется уровень воды

Особенности крепления блока

Электронная схема

Схема питания

Трансформатор

Диодный мост

Стабилизатор напряжения

Схема контроля уровня воды

Способ подключения

Откачивание воды из резервуара

Закачивание воды внутрь резервуара

Схема светодиодной индикации

Схема управления силовым выходным контактом

Варианты изменения силового каскада

Принцип действия поплавкового датчика

Классификация оборудования

Механические устройства

Электрические датчики

Самодельный поплавковый выключатель

Механическая система

Датчик электрического типа

Автоматика для дренажных насосов | MINING24\.ru

Автоматика для насоса – высокое качество от производителя TATRA LINE✔

Несколько слов об автоматике от TatraLine

Автоматика для насосной станции

Автоматика для глубинного насоса

Автоматика для погружных и скважинных насосов

выбор шкафа управления. Назначение и функции шкафов управления

Сферы применения и функции шкафов управления насосами

Стандартная комплектация блоков

Монтаж станций контроля – что следует знать?

Обслуживание и техническая поддержка оборудования

Что входит в комплектацию?

Принцип действия

Эксплуатация шкафа

Как выбрать шкаф?

Популярные модели

Что такое шкаф управления?

Область применения.

Типовая комплектация

Обслуживание и ремонт

Основные преимущества

Купить шкаф управления насосами

Автоматизация 101 Опасности HandOffAuto

Позвоните в наш отдел продаж, чтобы получить помощь, узнать цены, доступность и разместить заказ.

Панель управления трехфазного симплексного насоса SIM-A

Приложения

Пользовательские параметры

Электронный переключатель насоса высокого и низкого давления – замена автоматического переключателя высокого и низкого давления

Подробнее о продукте

Реквизиты компании

Спецификация

Описание продукта

Изображение продукта

О компании

Ручной автоматический насос для сточных вод – ZB Pump

Автоматический насос для сточных вод | Myers MW50-11P 0,5 HP 115V 1 PH

Больше новостей

Добавить комментарий Отменить ответ
