BC337 – кремниевый биполярный транзистор обратной проводимости со структурой n-p-n. Выпускается по эпитаксиально-планарной технологии в литом пластиковом корпусе TO-92 цилиндрической формы небольших размеров. Его вес не превышает 0,2 г. Лицевая часть корпуса имеет плоский срез. На его поверхность производитель наносит информацию о транзисторе — марка и дата выпуска.

Содержание

1. Корпус и цоколевка
2. Особенности и применение транзистора
3. Характеристики
4. Модификации транзистора
5. Аналоги и комплементарная пара
6. Зависимость коэффициента усиления по току от тока коллектора
7. Область безопасной работы

Корпус и цоколевка

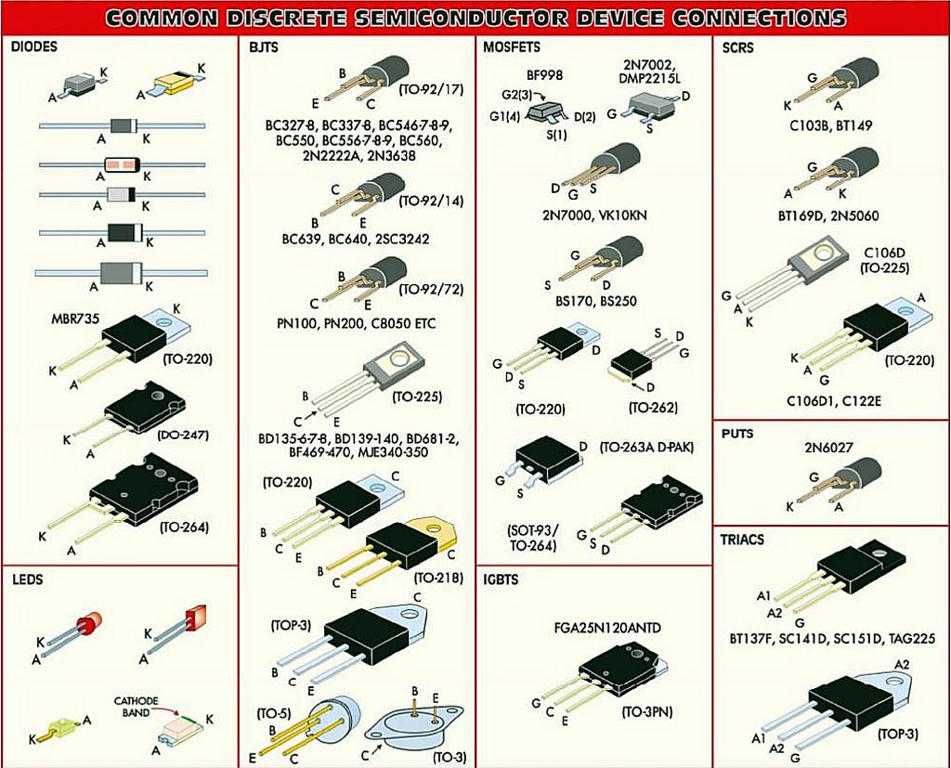

В нижнем торце располагаются три вывода. Если смотреть на маркировку, назначение выводов слева направо: коллектор, база, эмиттер.

Особенности и применение транзистора

Полупроводниковый прибор имеет неплохие мощностные характеристики. Так максимальное напряжение коллектор-эмиттер составляет 45 В, а ток коллектора достигает 0,8А. Элемент с такими параметрами может работать в маломощных типовых ключевых схемах на 24 В для переключения реле, источников света.

В перечне параметров стоит выделить высокий коэффициент усиления по току и приличные частотные характеристики. Их конкретные значения отражены в таблице. Транзисторы с такими параметрами широко применяются в усилителях звуковой частоты, — предусилительных и выходных каскадах.

По совокупности характеристик BC337 является высокочастотным транзистором общего применения средней мощности. Радиокомпонент отличается высокой надежностью и доступностью. Его параметры лежат в диапазоне значений, востребованных в промышленной электротехнике и радиолюбительской практике.

Характеристики

Модификации транзистора

Тип	Pc	Ucb	Uce	Ueb	Tj	Cc	Ic	hfe	ft	Корпус
BC337	0. 36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
BC337-01	0.4 W	45 V	45 V	5 V	150 °C	20 pf	0.5 A	100	60 MHz	TO-92
BC337-025	0.625 W		45 V				0.8 A	160	210 MHz	TO-92
BC337-040	0.625 W		45 V				0.8 A	250	210 MHz	TO-92
BC337-10	0.5 W	50 V	45 V	5 V	150 °C	24 pf	1 A	67	50 MHz	TO-92
BC337-16	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
BC337-16BK	0.63 W	50 V	45 V	5 V	150 °C	12 pf	0. 8 A	60	100 MHz	TO-92
BC337-25	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	160	60 MHz	TO-92
BC337-25BK	0.63 W	50 V	45 V	5 V	150 °C	12 pf	0.8 A	100	100 MHz	TO-92
BC337-40	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	250	60 MHz	TO-92
BC337-40BK	0.63 W	50 V	45 V	5 V	150 °C	12 pf	0.8 A	170	100 MHz	TO-92
BC337A	0.625 W		60 V	5 V	150 °C	5 pf	0.8 A	100	200 MHz	TO-92
BC337A-16	0.625 W	60 V	60 V	5 V	150 °C	18 pf	0. 8 A	160	100 MHz	TO-92
BC337A-25	0.625 W	60 V	60 V	5 V	150 °C	18 pf	0.8 A	250	100 MHz	TO-92
BC337AP	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
BC337BP	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	160	60 MHz	TO-92
BC337BPL	0.625 W	50 V	45 V	5 V	150 °C	18 pf	0.8 A	250	100 MHz	TO-92
BC337CP	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	250	60 MHz	TO-92
BC337M	0.3 W	50 V	45 V	5 V	150 °C	12 pf	0. 8 A	100	100 MHz	SOT23
BC337P	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
BC337PL	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
SBC337	0.625 W	50 V	35 V	5 V	150 °C	16 pf	0.8 A	100	100 MHz	TO-92
TBC337	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
TBC337-16	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0.8 A	100	60 MHz	TO-92
TBC337-25	0.36 W	50 V	45 V	5 V	150 °C	20 pf	0. 8 A	160	60 MHz	TO-92

Аналоги и комплементарная пара

Для замены транзистора необходимо использовать радиокомпоненты с наиболее близким техническими характеристиками.

Примечание: характеристики аналогов в таблице взяты из даташип производителя.

Корпуса и цоколевка аналогов

Для комплементарной пары производители предлагают использовать ВС327.

Зависимость коэффициента усиления по току от тока коллектора

Кривая отражает обобщенную зависимость коэффициента усиления по току от тока коллектора. Ее анализ позволяет сделать вывод, что транзистор может использоваться для линейного усиления входных сигналов в области малых и средних токов коллектора, где график fh31э представляет прямую линию. В зоне, близкой к предельным токам коллектора, коэффициент усиления стремительно падает.

Область безопасной работы

Пунктирные линии на графике определяют области безопасной работы (ОБР) до возникновения теплового (THERMAL LIMIT) или токового (CURRENT LIMIT) пробоя. Импульсный режим работы допускает работу с большими значениями как тока коллектора, так и напряжения коллектор-эмиттер. На графике хорошо видно, что снижение длительности импульса расширяет границы ОБР. Представленная зависимость имеет большое практическое значение — правильный выбор режимов работы транзистора, способствует его длительной и надежной работе.

Транзистор BC337: характеристики, datasheet и аналоги

NPN транзистор BC337, согласно техническим характеристикам, производится по эпитаксиально-планарной технологии. Он может использоваться в переключающих и усилительных схемах. Его часто используют в выходных каскадах УНЧ небольшой мощности.

Цоколевка

Изготавливается в корпусе из пластика ТО-92. Масса BC337 равна 0,18 г, цоколевка ножек выполнена в таком порядке: слева коллектор, потом база, справа эмиттер. Внешний вид и распиновка показаны на рисунке ниже.

Технические характеристики

Рассмотрение технических характеристик начнём с максимально допустимых параметров. При их превышении транзистор может выйти из строя. Данные были получены при температуре окружающей среды +25°С:

• разность потенциалов К -Э (база разомкнута) V_CEO ≤ 45 В;
• разность потенциалов К — Э (база подключена к эмиттеру) V_CES ≤ 50 В;
• разность потенциалов Э -Б V_EBO ≤ 5 В;
• ток коллектора I_C ≤ 800 мА;
• мощность P_C = 625 мВт;
• максимальная температура 150°С;
• диапазон температур T_STG = -55°С … 150°С.

Теперь рассмотрим электрические характеристики. Они также важны, так как определят возможности BC337. Они были измерены при температуре +25°С. Значения всех остальных важных для измерения параметров можно найти в таблице, в колонке «Режимы измерения».

Электрические характеристики транзистора 2SD882 (при Т = +25 оC)
Параметры	Режимы изм	Обозн.	мин	тип	макс	Ед. изм
Напряжение К – Б (пробой)	IC = 100 мкA, IЕ = 0	V(BR)CВO	50			В
Напряжение К — Э(пробой)	IC = 10 мA, IВ= 0	V(BR)CEО	45			В
Напряжение Э — Б(пробой)	IE= 10 мкA, IC= 0	V(BR)EBO	5			В
Ток К – Б (направление обратное)	VCВ = 45 В, IЕ = 0	ICВO			0,1	мкА
Ток К – Э (направление обратное)	VCE= 40В, IВ= 0	ICEХ			0,2	мкА
Ток Э –Б (направление обратное)	VEB = 4 В, IC = 0	IEBO			0,1	мкА
Коэффициент усиления	VCE=1 В,IC= 100 мA	hFE (16) hFE (25) hFE (40)	100 160 250		250 400 630
Напр. насыщения коллектор-эмиттер	IC=500мA, IB=50мA	V CE(sat)			0,7	В
Напр. насыщения база-эмиттер	IC=500мA, IB=50мA	V ВE(sat)			1,2	В
Граничная частота к-та передачи тока	VCE=5В, IC= 10мA, f=10МГц	fT	210			МГц
Выходная коллекторная ёмкость	VCВ= 10 В, IЕ= 0мA, f = 1МГц	Cob		15		пФ

Следует обратить внимание, что транзисторы BC337 производители делят на 3 группы, в зависимости от к-та усиления: -16, -25 и -40. Их значения для каждой категории приведены в таблице выше.

Аналоги

Аналогами BC337 являются: 2N4401, BC184, BC337, MPSA06. Можно найти также несколько отечественных транзисторов, идентичных по техническим характеристикам рассматриваемому устройству: КТ3102Б, КТ660А, КТ928. В пару к BC337 рекомендуется ставить BC327.

Производители

BC337 (datasheet скачать можно кликнув на название) изготавливают довольно много зарубежных фирм, перечислим самых крупных из них:

• Dc Components;
• Diotec Semiconductor;
• Fairchild Semiconductor;
• Foshan Blue Rocket Electronics;
• KEC(Korea Electronics);
• Micro Commercial Components;
• Motorola;
• NXP Semiconductors;
• ON Semiconductor;
• SEMTECH ELECTRONICS.

В продаже можно встретить продукцию таких компаний: Dc Components, NXP Semiconductors, SEMTECH ELECTRONICS, Micro Commercial Components, Diotec Semiconductor, Fairchild Semiconductor и ON Semiconductor.

BC337, эквивалент, использование, характеристики и применение

BC337 — еще один хороший транзистор, который имеет много хороших характеристик в своем маленьком корпусе TO-92. Также необходимо иметь транзистор в вашей лаборатории, одной из хороших особенностей этого транзистора является его ток коллектора 800 мА, который редко встречается в транзисторах этого корпуса. Этот пост посвящен распиновке транзистора BC337, эквиваленту, использованию, функциям и применению.

Объявления

Объявления

• Тип упаковки:  ТО-92
• Тип транзистора: NPN
• Максимальный ток коллектора (I _C ): 0,8 А или 800 мА
• Максимальное напряжение коллектор-эмиттер (В _CE ): 45 В
• Макс. напряжение коллектор-база (В _CB ): 50 В
• Максимальное напряжение эмиттер-база (VBE): 5 В
• Максимальное рассеивание коллектора (шт.): 625 Вт
• Макс. частота перехода (fT): 100 МГц
• Минимальное и максимальное усиление постоянного тока (h _FE ):  100–630
• Максимальная температура хранения и эксплуатации Должна быть: от -55 до +150 градусов по Цельсию

Дополнительный PNP к BC337: BC327

2N7051, BC338 , BC487, 2N2222

BC337. каскады драйвера частоты, маломощные каскады аудиоусилителей и широкий спектр функций общего назначения, например, для целей усиления и переключения. Этот небольшой транзистор TO-92 обладает множеством полезных функций, что делает его пригодным для использования во многих электронных схемах. Максимальная нагрузка, которую может выдержать этот транзистор, составляет 800 мА, что достаточно для управления многими нагрузками в электронных схемах. Максимальное напряжение, которое этот транзистор пропускает через коллектор к эмиттеру, составляет 45 В, что является хорошей характеристикой, позволяющей использовать его в схемах, требующих напряжения более 24 В. Максимальное усиление, которое может обеспечить этот транзистор, составляет 630, что также является хорошей характеристикой, позволяющей использовать его в схемах усиления звуковой частоты.





Где мы можем его использовать и как использовать:

BC337 можно использовать в различных электронных схемах и проектах, благодаря его высоким максимальным характеристикам вы можете использовать его в небольших каскадах усиления звука и в выходной каскад маломощных аудиоусилителей, его функция высокого коэффициента усиления также позволяет использовать его в каскадах аудиопредусилителя. Другими словами, его также можно использовать для переключения небольших нагрузок в электронных схемах, например, для включения другой части электронной схемы, включения и выключения светодиодов, реле, лампочек и любого типа нагрузки менее 800 мА.

. Работа в цепи:

Чтобы безопасно использовать этот транзистор в вашей цепи в течение длительного времени, не используйте его непосредственно в цепи, использующей более 45 В. Также используйте подходящий резистор базы резистора, чтобы ограничить его базовый ток до требуемого уровня. Максимальная температура, при которой может выдержать этот транзистор, составляет от -55 до +150 градусов по Цельсию, поэтому не подвергайте его воздействию температур ниже -55 градусов по Цельсию и выше +150 градусов по Цельсию.

Транзистор BC337: схема выводов, эквиваленты и применение

У вас есть проект электронной схемы, требующий коммутации нагрузок? Тогда вам нужен транзистор BC337. Итак, каковы ключевые особенности этого NPN-транзистора? Присоединяйтесь к нам, пока мы подробно изучаем это устройство и его ключевое применение в электронных компонентах.



Описание транзистора BC337



Иллюстрация деталей транзистора.



Как уже упоминалось, это транзистор типа NPN, который обычно используется в схемах маломощных усилителей. Он подходит для широкого спектра коммутационных схем общего назначения, и вы можете управлять им с помощью цифровых схем, таких как схема микроконтроллера.

Также можно использовать транзистор 2N2222 вместо транзистора BC337.



Распиновка транзистора BC337



Транзисторы в цепи.

Этот транзистор усилителя NPN имеет три контакта, как и все другие транзисторы. Конфигурация его выводов следующая.

1. Контакт 1 — контакт коллектора, через который ток коллектора поступает на транзистор.
2. Штифт 2 действует как основание. Это важно в смещении транзистора.
3. Наконец, в качестве эмиттера выступает контакт 3 набора транзисторов . Ток будет покидать транзистор через этот вывод.



BC337 Транзисторный эквивалент и дополнительный



Транзистор.



Дополнительным транзистором для этого переключателя нагрузки является транзистор BC327. Кроме того, следующие транзисторы принадлежат к тому же семейству транзисторов, что и BC337.

• 2N3904
• 2N2222
• БК487
• 2N7051
• 2N4404
• БК338



BC337 Характеристики



Транзисторы.



1. Это NPN-транзистор в корпусе типа TO-92.
2. Кроме того, он отличается относительно высоким током коллектора, достигающим 800 мА.
3. В-третьих, коэффициент усиления по постоянному току составляет от 100 до 630.
4. Напряжение коллектор-эмиттер, напряжение эмиттер-база и напряжение коллектор-база составляют 45 В, 5 В и 50 В соответственно.
5. Кроме того, его рассеиваемая мощность коллектора составляет 625 Вт, а частота перехода составляет 100 МГц.
6. Наконец, оптимальная температура хранения и максимальная рабочая температура транзистора составляет от 55 до +150 градусов по Цельсию.



BC337 Преимущества



A Транзистор.

Преимущества использования этого корпусного транзистора заключаются в следующем.

1. В нем используются передовые технологические процессы, а скорость переключения также является первоклассной.
2. Кроме того, он гарантирует работу при полном напряжении и является синонимом низкого напряжения ошибки.
3. Наконец, он может эффективно работать даже при высокой мощности и токе.



Где и как использовать BC337



Аудиоусилитель.



Одной из выдающихся особенностей этого транзистора является его пригодность для использования в широком диапазоне приложений.

1. Во-первых, он обладает впечатляющими характеристиками максимального усиления, что делает его идеальным для маломощных аудиоусилителей и усилительных каскадов.
2. Кроме того, высокое усиление подходит для каскадов предусилителя звука.
3. Кроме того, транзистор обязателен в электронных схемах для коммутации малых нагрузок.



BC337 Применение



Транзистор используется в усилителе домашнего кинотеатра.



1. Это NPN-транзистор общего назначения, подходящий для каскадов драйвера звуковой частоты.
