Как понизить постоянное напряжение: Как понизить постоянное и переменное напряжение – обзор способов

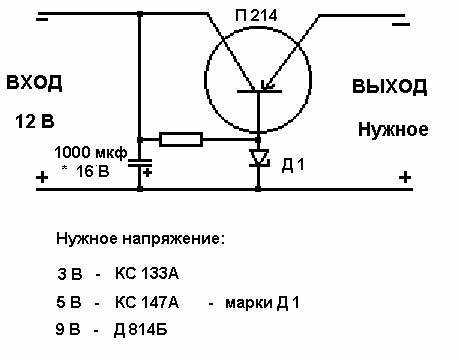

Схема для понижения напряжения постоянного тока. Высокое или повышенное напряжение. Как понизить напряжение в сети

Внимание новинка! Стабилизатор напряжения для всего дома SKAT ST-12345 разработан специально для сетей с нестабильным сетевым напряжением. Стабилизирует напряжение в диапазоне от 125 до 290 Вольт! Имеет большую мощность 12 кВА! Гарантия – 5 лет! Видео испытания стабилизатора смотрите .

Высокое и повышенное напряжение. Причины возникновения

Как в наших в наших электросетях могут появиться высокое или повышенное напряжение. Как правило к повышению напряжения могут привести некачественные электрические сети или аварии в сетях. К недостаткам сетей можно отнести: устаревшие сети, низкокачественное обслуживание сетей, высокий процент амортизации электрооборудования, неэффективное планирование линий передач и распределительных станций, не управляемый роста количества потребителей. Это приводит к тому, что соти тысяч потребителей, получают высокое или повышенное напряжение. Значение напряжения в таких сетях может достигать 260, 280, 300 и даже 380 Вольт.

Одной из причин повышенного, как не странно, может быть пониженное напряжение потребителей, находящихся далеко от трансформаторной подстанции. В этом случае часто электрики умышленно повышают выходное напряжение электрической подстанции, что бы добить удовлетворительных показателей тока у последних в линии передач потребителей. В итоге у первых в линии напряжение будет повышенным. По этой же причине можно наблюдать повышенное напряжение в дачных поселках. Здесь изменение параметров тока связаны с сезонностью и периодичностью потребления тока. Летом мы наблюдаем рост потребления электроэнергии. В этот сезон на дачах находится много людей они используют большое количество энергии, а зимой потребление тока резко падает. В выходные дни потребление на дачных участках растет, а в рабочие дни падает. В результате имеем картину неравномерно потребления энергии. В этом случае, если установить выходное напряжение на подстанции (а они как правило не достаточной мощности) нормальным (220 Вольт), то в летом и в выходные напряжение резко просядет и будет пониженным.

Поэтому электрики изначально настраивают трансформатор на повышенное напряжение. В итоге зимой и в рабочие дни напряжение в поселках высоко или повышенное.

Вторая большая группа причин появления высокого напряжения – это перекосы по фазам при подключении потребителей. Часто бывает так, что подключение потребителей происходит хаотично, без предварительного плана и проекта. Или в ходе реализации проекта или развития поселений происходит изменение значения потребления на разных фазах линии передач. Это может привести к тому, что на одной фазе напряжение будет пониженным, а на другой фазе повышенным.

Третья группа причин повышенного напряжения в сети – это аварии на линиях электропередач и внутренних линиях. Здесь следует выделить две основные причины – обрыв нуля и попадание тока высокого напряжения в обычные сети. Второй случай – это редкость, случается в городах в сильный ветер, ураган. Бывает, что линия питания электротранспорта (трамвая или троллейбуса) попадает при обрыве на линии городских сетей.

В этом случае в сеть может попасть и 300, и 400 Вольт.
Теперь рассмотрим, что происходит при пропадании «нуля» во внутренних домовых сетях. Этот случай бывает довольно часто. Если в одном подъезде дома используется две фазы, то при пропадании нуля (например нет контакта на нуле) происходит происходит изменение значения напряжения на разных фазах. На той фазе, где сейчас нагрузка в квартирах меньше, напряжение будет завышенным, на второй фазе заниженным. Причем напряжение распределяется обратно пропорционально нагрузке. Так если на одной фазе нагрузка именно в этот момент в 10 раз больше чем на другой, то мы можем получить на первой фазе 30 Вольт (низкое напряжение), а на второй фазе 300 Вольт (высокое напряжение). Что приведет к сгоранию электрических приборов, и возможно пожару.

Чем опасно высокое и повышенное напряжение

Высокое напряжение опасно для электрических приборов. Значительное повышение напряжения может привести к сгоранию приборов, их перегреву, дополнительному износу. Особенно критичны к высокому напряжению электронное оборудование и электромеханические приборы.

Повышенное напряжение может привести к пожару в доме, нанести большой ущерб.

Если речь идет о снижении напряжения в сети, то нахождение проблемы является более сложной задачей, поскольку она зависит от типа используемого потребителя электроэнергии. Можно выделить два основных типа потребителей: сопротивления и двигателя.

Что касается потребителя типа сопротивления, то для них снижение напряжения прямо пропорционально падению потребляемого тока (з-н Ома l = U /R). Для предохранителей слабый ток не несет никаких опасностей. Если взять сопротивление, потребляющее 300 Вт (рис. 55.2) при 240 В, то при напряжении 24 В оно будет потреблять только 3 Вт.

Что касается типа двигателя, то вначале необходимо отличать их по действию большего момента сопротивления (рис. 55.3). Так, можно сравнить поршневые (больший момент сопротивления? и приводные двигатели (меньший момент сопротивления?.

Относительно центробежных вентиляторов, то они находятся между двумя данными категориями. Преимущественно их характеристики не выдерживают значительного падения напряжения питания, в связи, с чем их относят к категории устройств с большим моментом сопротивления.

Напомним, что способность двигателя приводить в движение устройство (момент на валу) зависит от квадрата напряжения питания. То есть, если он предназначен для работы от питания 220 В, а напряжение снизится до 110 В, то крутящий момент уменьшится в 4 раза (рис. 55.4). Если при снижении напряжения момент сопротивления слишком велик, то двигатель остановится. При этом потребляемый двигателем ток, будет равен пусковому, который он будет потреблять во время вынужденной остановки. В этот момент спасти его от сильного перегрева может только встроенная защита (тепловое реле), которое быстро отключит питание.

При низком моменте сопротивления приводимого устройства снижение напряжения приведет к уменьшению скорости вращения, поскольку мотор обладает меньшей располагаемой мощностью. Данное свойство широко применяется в большинстве многоскоростных двигателей, которые вращают вентиляторы кондиционеров (рис. 55.5). При переключении на БС (большая скорость) сопротивление замкнуто на коротко и двигатель запитывается от 220 В. Скорость его вращения номинальная.

При переключении на МС (малая скорость) сопротивление соединено последовательно с обмоткой двигателя, из-за чего напряжение на нем снижается. Соответственно уменьшается и крутящий момент на валу, таким образом, вентилятор начинает вращаться с пониженной скоростью. Потребляемый ток становится меньше. Данной свойство широко применяется при изготовлении электронных регуляторов скорости (на основе тиристоров), служащих для регулирования давления конденсации, изменяя скорость вращения вентиляторов в конденсаторах с воздушным (рис. 55.6).

Данные регуляторы, называемые преобразователями или вентилями тока, функционируют, как и остальные регуляторы-ограничители, работая по принципу «срезания» частоты амплитуды переменного тока.

В первой позиции давление высокое и регулятор скорости полностью пропускает полупериоды сети. На клеммах двигателя напряжение (заштрихованная область) соответствует питанию в сети, и он начинает вращаться с максимальной скоростью, при этом потребляя номинальный ток.

Во второй позиции давление конденсации начинает снижаться. Вступает в регулятор, срезая часть каждого полупериода, поступающего на вход двигателя. Напряжение на клеммах двигателя уменьшается, вместе со скоростью и потребляемым током.

В третьей позиции напряжение слишком слабое. Поскольку крутящий момент двигателя меньше момента сопротивления вентилятора, он останавливается и начинает нагреваться. Таким образом, регуляторы скорости в основном настраиваются на предельно допустимое значение минимальной скорости.

Кроме того, метод «срезания» может применяться в однофазных двигателях, когда те используются для приводов с низким моментом сопротивления. Что касается трехфазных двигателей (используемых для привода машин с большим сопротивлением), то рекомендовано применение многоскоростных двигателей, двигателей постоянного тока или частотных преобразователей.

В повседневной жизни нам приходится часто сталкиваться с падением напряжения. Оно может быть вызвано кратковременным отключением или резким падением силы тока. Для того чтобы ограничить падение напряжения необходимо правильно подбирать сечение питающих проводов. Но в некоторых случаях снижение уровня напряжения не обусловлено снижением питания в подводящих проводах.

Для примера возьмем катушку электромагнита 24 В, управляющую небольшим контактором (рис. 55.7). Когда электромагнит срабатывает, то потребляет ток равный 3 А, а при удержании он составляет 0,3 А (10 раз меньше). Другими словами, подключенный электромагнит потребляет ток, равный десятикратному току режима удержания. Несмотря на то, что продолжительность включения невелика (20 мс), данный фактор может иметь влияние в больших командных цепях с большим количеством контакторов и реле.

На представленной схеме (рис. 55.8) установлено 20 контакторов – С1-С20. Как только ток выключается, все они находятся в ждущем режиме, а при включении одновременно срабатывают. При срабатывании каждый контактор потребляет 3 А, а это значит,что через вторичную обмотку трансформатора будет идти ток 3×20=60 А. Если сопротивление вторичной обмотки составляет 0,3 Ом, то снижение напряжения на ней при срабатывании контакторов составит 0,3×60=18 В. Поскольку напряжение контакторов достигает всего 6 В, они не смогут работать (рис. 55.9).

В этом случае трансформатор вместе с проводкой будут сильно перегреваться, а сами контакторы гудеть. И так будет продолжаться до тех пор, пока не сработает автомат защиты или не перегорит предохранитель.

Если сопротивление вторичной обмотки трансформатора составит 0,2 Ома, то при включении контакторов напряжение в ней составит 0,2×60=12 В. При этом контакторы будут запитаны от 12 В, вместо 24 В, и нет никакой вероятности, что они включатся. Их работа будет аналогичной кА в предыдущем примере, поскольку напряжение в сети аномально высокое.

Трудности с сопротивлением на вторичной обмотке объясняются значительным напряжением холостого хода на выходе трансформатора, в отличие от напряжения под нагрузкой. С увеличением потребляемого тока, выходное напряжение снижается.

В качестве примера рассмотрим трансформатор 220/24 (рис. 55.10) мощностью 120 ВА, подключенный к сети 220 В. Если трансформатор выдает ток 5 А, то выходное напряжение составит 24 В (24×5=120 ВА). Но при снижении потребляемого тока до 1 А, выходное напряжение становится большим, например, 27 В. Это спровоцировано воздействием сопротивления провода вторичной обмотки.

Как только ток начинает снижаться, выходное напряжение повышается. И обратная ситуация: как только потребляемый ток становится больше 5 А, выходное напряжение уменьшается до 24 В, в результате чего трансформатор перегревается.

Если трансформатор небольшой мощности, то могут возникнуть определенные трудности, поэтому не следует пренебрегать подбором мощности трансформатора.

Если надоело постоянно менять перегоревшие лампы, воспользуйтесь одним из приведенных советов. Но во всех случаях успех достигается за счет существенного снижения напряжения.

В дневное и особенно в ночное время напряжение в сети нередко достигает 230-240В что приводит к ускоренному выгоранию нитей накала электроламп. Подсчитано,что повышение напряжения всего лишь на 4% по сравнению с номинальным(то есть с 220 до 228В) сокращает срок службы электроламп на 40%, а при повышенном “питании” в 6% этот срок снижается более чем наполовину.

В то же время уменьшение напряжения на лампах всего на 8%(до 200-202В) увеличивает “стаж” их работы в 3,5 раза, при 195В он возрастает почти в 5 раз. Разумеется с понижением напряжения, снижается и яркость свечения, но во многих случаях, в частности в служебных помещениях, и в местах общего пользования, это обстоятельство не так уж и важно.

Как же снизить напряжение на электролампах? Существуют два простых способа.

Первый – включают последовательно две лампы (рис 1). А какую же лампу взять в качестве дополнительной?. Можно такую же, как и основная. Но тогда обе лампы будут светить слабо. Лучше всего подбирать лампу так, чтобы мощности ламп отличались в 1,5-2 раза, например 40 и 75 Вт, 60 и 100 Вт и.т.д. Тогда лампа меньшей мошности будет светиться достаточно ярко, а более мощная слабее, выполняя роль своеобразного балласта, гасящего избыточное напряжение (рис.2.).

На первый взгляд выигрыша нет-ведь приходится использовать сразу две лампы вместо одной. Но вот что показывает простейший расчет; падение напряжения на лампах при последовательном соединении распределяется обратно пропорционально их мощности. Поэтому при напряжении в сети 220В (возьмем пару ламп на 40 и 75 Вт) на 40- ваттной лампе напряжение будет около 145В, а на её 75-ваттной “партнерше”-чуть больше 75В.

Так как долговечность зависит от величины напряжения, понятно, что менять придется в основном лампу меньшей мощности. Да и та, как показывает практика, в худшем случае служит не менее года. В обычных условиях за это же время приходится менять от 5 до 8 ламп (имеется в виду ежесуточная работа в течении 12 часов). Как видите, экономия весьма ощутима.

Другой способ-последовательное включение лампы и полупроводникового диода. Благодаря малым размерам его можно установить в конусе выключателя между клеммой и одним из подводящих проводов. При этом варианте происходит едва заметное мерцание ламп (за счет однополупериодического выпрямления переменного тока), а среднее значение напряжения на них составляет около 155В.

Теперь о выборе типа диода. Он должен иметь определенный запас по допустимому току и быть рассчитан на напряжение не ниже 400В. Из миниатюрных диодов этому требованию отвечают серии КД150 и КД209.

Однако диоды марки КД105 следует применять с лампами, у которых мощность не превышает 40Вт, а диоды КД209 (с любым буквенным индексом)-для совместной работы с 75-ватными осветительными приборами.

Разумеется использовать можно и более мощные диоды других типов, но тогда их придется устанавливать вне выключателя. Правильно подобранный диод служит практически неограниченное время.

Теперь разберем ещё один вопрос. Как быть тем, если в доме общий выключатель на весь подъезд? В этом случае устанавливают один диод большой мощности.

Его крепят на металлическом уголке, привинчивают шурупами к стене рядом с выключателем, и закрывают кожухом с веньтиляционными отверстиями.
Рекомендуемые типы диодов: КД202М, Н,Р или С, КД203, Д232-Д234, Д246-248 с любым буквенным индексом.

При выборе типа диода помните, что его максимально допустимый рабочий ток (указан в паспорте полупроводникового прибора) на 20-25% должен превышать суммарный ток, потребляемый одновременно всеми лампами, относящимися к данному выключателю. Если диод допускает ток всех лампочек (его нетрудно посчитать разделив общую мощность всех ламп на напряжение сети 220В) не должен превышать 4А.

И последнее: подсоединяя дополнительную лампу или диод, не забывайте, что имеете дело с высоким напряжением, представляющим опасность для Вашей жизни. Поэтому обязательно обесточьте линию, а уже потом приступайте к работе. Всего доброго.

Что такое напряжение, как понизить и повысить напряжение

Основные характеристики электрического тока – напряжение и сила. Если сила тока величина, связанная с потребителем, то напряжение полностью зависит от источника. Для подключения различных приборов необходимое различное значение этого параметра от единиц, до сотен. Давайте разберемся, как можно и как нужно работать с напряжением.

Что такое напряжение, как его измерить?

Из школьного курса физики мы знаем, что напряжение — это разность потенциалов. Сразу делаем вывод про технику измерения параметра – замер должен происходить на участке цепи (проводника) в двух точках. Мультиметр или вольтметр имеет два щупа, которые соединяют с двумя точками цепи. Например, для замера напряжения в розетке нужно вставить щупы в отверстия.

Поскольку параметр показывает именно разность между двумя точками, то оно может иметь отрицательное и положительное значение. Другими словами, при измерении напряжения полярность не важна. При измерении постоянного тока цифровой мультиметр покажет единственно правильное численное значение, но с положительным или отрицательным знаком, аналоговый прибор, как Mastech M1015B, не имеет возможности показать отрицательное значение. Если проводить замер переменного тока, то значение будет всегда положительным и не будет зависеть от расположения щупов.

Повышение и понижение напряжения.

Все, кто хоть как-то связывался с током или проводкой, даже не имея нужной специализации, знает про сопротивление. Этот параметр характеризует проводник, как пригодный или не пригодный к использованию для передачи тока. То есть, высокое сопротивление «останавливает» поток электронов, низкое позволяет им двигаться с большей скоростью. При возникновении высокого сопротивления, напряжение в цепи падает. Это самый простой способ регулировки величины в сторону уменьшения.

Для понижения напряжения путем увеличения сопротивления, в цепь добавляют резистор. Эта радиодеталь способна очень тонко повлиять на напряжение, опустив его значение до десятых, сотых и даже тысячных долей. Но есть у нее и минус – работа только с постоянным напряжением. Для переменных токов нужны дроссели или конденсаторы.

Повысить напряжение можно при помощи трансформатора. Существует огромное количество видов и классов трансформаторов, которые обладают своими положительными и отрицательными сторонами. Но принцип работы у всех одинаковый – две обмотки проводника на одном металлическом сердечнике создают индуктивные токи. То есть, питание подается на одну обмотку, а снимается с другой, отличающейся по количеству витков. Этот принцип работает и в обратную сторону, например, в электродвигателях.

Сегодня повышение и понижение напряжения используется почти везде – в холодильниках, зарядных устройствах для мобильных и ноутбуков, автомобилях и электростанциях. Так, инвертор может превратить незначительный заряд от солнечной батареи в необходимые 220 В. В армии используют инверторы для обеспечения питанием оборудование, а туристы могут бытовой трансформатор купить всего за несколько долларов. Можете набрать в поисковике фразу «преобразователь напряжения» и увидеть много хороших вариантов для дома, дачи или квартиры. Мы уже писали о бытовом применении таких преобразователей в статье «Что такое инвертор тока 12 – 220 В».

измерительные приборы, напряжение, радиодетали

08.05.2018 00:00:00

Просмотры: 782

Какой самый простой способ понизить выход постоянного тока (уменьшить напряжение)?

спросил 10 лет, 4 месяца назад

Изменено 3 года, 2 месяца назад

Просмотрено 24к раз

\$\начало группы\$

У меня выходное напряжение 13,5 В постоянного тока, и я хочу включить небольшое радио, которое потребляет 4,5 В постоянного тока. Я подумал о последовательном добавлении 5/6 бывших в употреблении аккумуляторов 1,5 В, чтобы было около 4,5 В постоянного тока для радио и около 8 В постоянного тока для аккумуляторов. Сработает ли этот “понижающий напряжение аккумуляторной батареи”? Если нет, то как я могу уменьшить напряжение без использования каких-либо сложных электронных устройств? (я не электрик)

• напряжение
• постоянный ток

\$\конечная группа\$

2

\$\начало группы\$

Ваш аккумулятор не работает и может быть опасен.

Вам нужно что-то вроде этого; (ищите «dc dc convertor»; подойдёт всё, что предназначено для автомобилей, учитывая, что напряжение автомобильного аккумулятора находится где-то в диапазоне 12-15 В)

\$\конечная группа\$

3

\$\начало группы\$

Вы сказали “маленькое” радио, но не сказали, сколько тока оно потребляет. Если только немного, регулятор напряжения 7805 может быть всем, что вам нужно. Действительно ли радио говорит о том, что ему нужно 4,5 В, вы это получаете из-за того, что оно занимает 3 ячейки по 1,5 В, или что-то еще? Если это на батарейках, то скорее всего нормально будет работать от 5 вольт. Если вас беспокоит точное напряжение, используйте регулируемый регулятор, чтобы получить 4,5 В.

Имейте в виду, что линейный регулятор рассеивает разницу напряжения, умноженную на силу тока, в виде тепла. Например, если радиоприемник потребляет 100 мА, то линейный регулятор на 5 В будет рассеивать 850 мВт. Это примерно предел для стояния пакета ТО-220 с борта на открытом воздухе. Поставьте на него хотя бы небольшой радиатор, и все будет в порядке. Если магнитола потребляет всего 50 мА, то достаточно голого 7805 в корпусе ТО-220. Если 200 мА, то стоит начать серьезно рассматривать импульсный регулятор.

\$\конечная группа\$

2

\$\начало группы\$

Что-то вроде линейного стабилизатора напряжения 7805, вероятно, отлично подойдет для вашего случая, так как он очень дешевый, очень простой в использовании, вам нужно всего 2 очень дешевых конденсатора (что-то в диапазоне от 22 пФ до 100 нФ вам подойдет) для ” на всякий случай” сглаживание и необязательно, но настоятельно рекомендуется один выпрямительный диод как 1N4007 перед 7805. Вам не нужен радиатор для 7805 с входом 13-14 вольт. Эта установка предоставит вам, пожалуй, самое дешевое решение (с точки зрения списка материалов) и самое простое. Неиспользованная мощность будет рассеиваться в виде тепла, но она будет незначительной, и вы не должны ее чувствовать.

P.S. Я немного отредактирую свой пост, чтобы предоставить вам схему для использования.

\$\конечная группа\$

5

\$\начало группы\$

Проблема с использованием аккумуляторов заключается в том, что они всегда будут заряжаться. Вытяните его и обратите внимание, как ток будет поступать на положительную клемму батареи. Это противоположно тому, как обычно используются батареи, и означает, что батарея заряжается, а не питается. Постоянная зарядка означает, что батареи рано или поздно лопнут.

К сожалению, для преобразования напряжения нужны сложные электронные устройства. Самым простым решением является линейный регулятор, упомянутый другими. Это почти так же просто в решении для вашей батареи (один провод идет к источнику, а другой к батарее). Единственная разница в том, что есть третий вывод, который должен быть заземлен. В зависимости от того, насколько прожорливо ваше радио, оно также может (слишком) сильно нагреться, но это электроника для вас…

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Методы понижения напряжения, отличные от деления напряжения

спросил 8 лет, 2 месяца назад

Изменено 8 лет, 2 месяца назад

Просмотрено 988 раз

\$\начало группы\$

Недавно я узнал, что напряжение можно понизить, используя резисторы для деления напряжения. Это кажется простым и легким. До этого я думал, что должен использовать регулятор напряжения или стабилитрон для снижения напряжения. Есть ли причина не использовать резисторы? В чем преимущество этих других методов? Какие еще есть способы понизить напряжение, кроме перечисленных мной способов?

• напряжение

\$\конечная группа\$

5

\$\начало группы\$

Способов сделать это, наверное, столько же, сколько инженеров. Общие темы:

• Zener:
  • Несколько компонентов
  • (В основном) Невосприимчивость к изменениям ввода
  • Совершенно не эффективен, но приемлем для маломощных приложений (вы питаете нагрузку через резистор)
  • Используется в аналоговых или цифровых приложениях для обеспечения определенного напряжения питания или для обеспечения эталона или для ограничения «громкости» (сильно искажает, когда становится активным, но выполняет свою работу, иногда это используется художественно для создания звука, как для электрогитары)
• Делитель:
  • Несколько компонентов
  • Пропускает варианты ввода, потому что на самом деле это соотношение ввода
  • Легко поддается влиянию нагрузки (иногда это влияние делается специально)
  • Совершенно неэффективен по мощности (вы по-прежнему питаете нагрузку через резистор)
  • Часто используется в аналоговых приложениях для уменьшения громкости или обеспечения связи между шинами питания
• Линейный регулятор
  • Несколько (ИС) или много (дискретных) компонентов
  • (В основном) Невосприимчивость к изменениям ввода
  • Эффективность зависит от разницы между входным и выходным напряжением (чем меньше разница, тем эффективнее, но требуется некоторый запас; вы по-прежнему питаете нагрузку через аналог резистора, встроенного в стабилизатор и регулируемого автоматически)
  • Используется в аналоговых или цифровых приложениях для обеспечения определенного, иногда переменного напряжения для питания
• Импульсный регулятор
  • Многие компоненты
  • (В основном) Невосприимчивость к изменениям ввода
  • (Обычно) Очень эффективен, потому что он либо жестко включен (низкие потери), либо жестко выключен (без потерь) с очень коротким временем перехода (высокие потери), частота переключения затем отфильтровывается, чтобы оставить среднее значение, которое подается обратно к контроллеру. (наконец-то мы ушли от резистора!)
  • Используется в цифровых приложениях для обеспечения определенного, иногда переменного напряжения для питания; не так много для аналога из-за шумов при переключении, хотя иногда его можно заставить использовать с тонной фильтрации

Обратите внимание, что переключатель — единственный, который также может повышать напряжение; это потому, что внутри него, естественно, есть переменный ток (частота переключения), который можно пропустить через трансформатор или, по крайней мере, индуктор.

\$\конечная группа\$

2

\$\начало группы\$

Проблема этого метода в том, что он полностью основан на идее, что вы будете получать постоянный ток. небольшое влияние на потребление тока может уменьшить или увеличить ваше напряжение на величину, достаточно значительную, чтобы разрушить проект. вот ссылка на предыдущий ответ Когда я должен использовать регулятор напряжения против делителя напряжения?

\$\конечная группа\$

\$\начало группы\$

Регулятор напряжения обычно используется для обеспечения фиксированного напряжения в широком диапазоне токов. Ток, потребляемый регулятором от источника питания, в первую очередь определяется током нагрузки, при этом небольшой ток используется самим регулятором.

Резистор в цепи резистора и стабилитрона должен быть выбран так, чтобы стабилитрон мог управлять выходным напряжением с максимальным ожидаемым током нагрузки, не превышая при этом номинальный ток стабилитрона, когда нагрузка потребляет минимальный ток. Общая схема все время потребляет немного больше максимального тока, независимо от фактической нагрузки.

Делитель напряжения лучше всего использовать для подачи опорного напряжения на нагрузку с высоким импедансом, так как любое изменение тока нагрузки изменит ток через «верхний» резистор, и, следовательно, падение напряжения на этом резисторе будет меняться вместе с нагрузкой, изменяя выходное напряжение делителя.
