Биполярный транзистор – Citizendium

	Основной артикул	Обсуждение	Статьи по теме     [?]	Библиография   [?]	Внешние ссылки   [?]	Версия для цитирования   [?]
	Эта редактируемая основная статья в разработке и подлежит отказу от ответственности . [изменить введение]

Содержание

• 1 История
• 2 Операция
  • 2.1 Коэффициент усиления по току β
  • 2.2 Выходное сопротивление r _O
  • 2.3 Зависимость от частоты
• 3 Каталожные номера

(PD) Изображение: John R. Brews
Планар npn биполярный переходной транзистор, который может быть встроен в интегральную схему.

В электронике биполярный транзистор , более полно биполярный переходной транзистор , представляет собой полупроводниковое устройство с тремя выводами, используемое для коммутации и усиления. По идее, он состоит из двух pn диодов, расположенных «спина к спине», образующих сэндвич pnp или npn , где p относится к полупроводнику, легированному для создания положительно заряженных носителей (дырок) и npn . 0045 n относится к полупроводнику, легированному для получения отрицательно заряженных носителей (электронов). Более того, центральная область достаточно тонкая, чтобы позволить носителям, инжектированным из одного из крайних слоев ( эмиттер E ), фактически диффундировать через центральную область ( база B ) и собираться другим концом. регион (коллектор C ).

Очень небольшие изменения напряжения перехода эмиттер-база имеют экспоненциальное влияние на количество носителей, инжектируемых из эмиттера, поэтому база имеет огромный контроль над током, протекающим через базу к коллектору. Кроме того, ток, потребляемый базой при нормальной работе, очень мал, поэтому устройство хорошо служит для усиления либо сигнала тока, либо сигнала напряжения, подаваемого на базу.

История

Биполярный транзистор был исторически первым изобретенным транзистором. До изобретения полупроводниковых устройств в 1947 году Бардином, Браттейном и Шокли из Bell Laboratories полупроводниковые устройства представляли собой только двухконтактные устройства, такие как диоды и выпрямители. Дополнительную информацию об истории и развитии этого устройства можно найти в исторической статье Shockley ^[1] и в более поздней истории. ^[2]

Эксплуатация

(PD) Изображение: John R. Brews
Ленточная диаграмма биполярного транзистора npn со смещением в активном режиме.

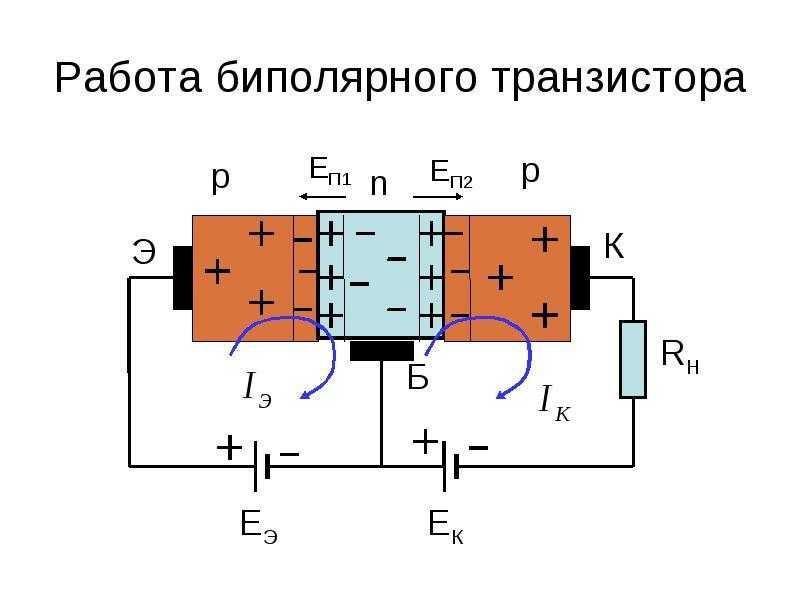

Биполярный транзистор может работать в нескольких режимах, отличающихся тем, какие переходы инжектирующие (прямое смещение эмиттер-база или коллектор-база или оба) и собирающие (обратное смещение эмиттер-база или коллектор-база, или оба ). Здесь основное внимание уделяется активной моде , в которой переход эмиттер-база инжектирует, а переход коллектор-база собирает. Этот режим обычно используется в аналоговых схемах.

Используя полосную диаграмму, показанную справа, можно понять операцию. На схеме показан npn-транзистор со смещением в активном режиме. Это одномерное сечение по вертикали через центр излучателя. 9Зона проводимости 0045 , обозначенная CB , показывает наименьшую энергию электрона (в электрон-вольтах или энергии, деленной на заряд электрона) в зоне проводимости полупроводника в зависимости от положения в npn-транзисторе. Валентная зона , обозначенная как VB , показывает самую высокую энергию электронов в валентной зоне полупроводника. Эти два энергетических уровня разделены энергетической щелью полупроводника , областью запрещенной энергии для электрона. CB и VB различаются по положению внутри транзистора по двум причинам: различия в уровнях легирования от n- до p- и n- слоев типа, а также изменения электрического потенциала в структуре.

Если смещение не применяется, края полос изменяются, поскольку атомы примеси определяют количество носителей, и полосы должны корректировать положение, чтобы обеспечить правильную плотность носителей. Уровни Ферми основных носителей в различных областях показаны как определяемые уровнями легирующей примеси: E _Fn для электронов в свободном от поля объеме эмиттера, E _Fp для дырок в свободной от поля части базы и E _Fn для электронов в поле -свободный объем коллектора. Если смещения сведены к нулю, все эти уровни Ферми совпадают. Подробнее см. в статьях о полупроводниках и полупроводниковых диодах.

Когда применяется смещение, относительные энергии различных областей изменяются, нарушая равновесие и вызывая корректировку краев полосы в ответ. Уровни Ферми разделяются приложением напряжения смещения к переходам. Прямое смещение V _BE разделяет дырочный уровень Ферми в базе и электронный уровень Ферми в эмиттере. Аналогично, обратное смещение V _CB разделяет электронный уровень Ферми в объемном коллекторе от дырочного уровня Ферми в бесполевой области базы.

Переход база-эмиттер смещен в прямом направлении, то есть база сделана положительной по отношению к эмиттеру, притягивая электроны. Это прямое смещение V _BE уменьшает барьер φ _n препятствующий проникновению электронов в базу. Поскольку барьер меньше, электроны входят в базу, повышая концентрацию электронов в базе выше нормального равновесного уровня и создавая градиент концентрации электронной плотности поперек базы. Этот градиент управляет диффузионным потоком электронов через базу (транспорт в соответствии с законом диффузии Фика) к коллектору. При этом коллектор смещен в обратном направлении напряжением V _CB по отношению к базе, т. е. сделан положительным по отношению к базе, поэтому притягивает электроны. Это притяжение уменьшает плотность электронов на стороне коллектора базы, увеличивая градиент электронной плотности в свободной от поля части базы. Электроны, диффундирующие через базу, в конце концов достигают конца области без поля и попадают в ускоряющее электрическое поле, создаваемое обратным смещением на коллекторе. Затем транспорт электронов переключается с диффузии за счет градиента носителей на дрейф под действием электрического поля.

Сильное влияние смещения база-эмиттер на ток коллектора можно понять с точки зрения его большого влияния на плотность электронов на границе раздела база-эмиттер. Число электронов на вершине барьера в exp(− φ _n / V _th ) меньше, чем плотность в самом эмиттере. Здесь В _th — это так называемое тепловое напряжение , определяемое по формуле:

Vth = kBTq , {\ displaystyle V_ {th} = {\ frac {k_ {B} T} {q}} \,}

, где k _B — постоянная Больцмана, а T — температура в кельвинах. При 290 К В _й ≈ 25 мВ. Таким образом, изменение высоты этого барьера за счет приложенного смещения на В _BE означает, что плотность электронов на вершине барьера становится больше в exp( В _BE / В _th ), большой экспоненциальный рост.

Используя тот же аргумент, обратная инжекция дырок из базы в эмиттер также увеличивается с тем же экспоненциальным коэффициентом. Эти дырки рекомбинируют с электронами в эмиттере и образуют паразитное потребление тока, которое должно обеспечиваться базовым током.

Биполярный транзистор с гетеропереходом пытается уменьшить обратную инжекцию дырок в эмиттер за счет включения эмиттера с широкой запрещенной зоной, который увеличивает барьер φ _p без увеличения φ _n путем изменения выравнивания валентности зоны эмиттера и базы без существенного изменения выравнивания зоны проводимости. Точно так же базовые материалы с узкой запрещенной зоной могут уменьшить электронный барьер без снижения дырочного барьера за счет перестройки зон проводимости эмиттера и базы без существенного изменения выравнивания валентной зоны. ^[3]

Коэффициент усиления по току β

(PD) Изображение: John R. Brews
График Гуммеля и коэффициент усиления по току для биполярного транзистора с гетероструктурой GaAs/AlGaAs. ^[4]

В приложениях ключевым параметром является усиление биполярного тока, отношение постоянного тока коллектора к постоянному току эмиттера, обычно называемое усилением тока с общим эмиттером и обозначаемое β . Ввиду сходства между прямой инжекцией электронов из эмиттера в базу и обратной инжекцией дырок в эмиттер можно было бы простительно ожидать небольшой разницы. Тем не менее, структура может быть спроектирована таким образом, чтобы значительно способствовать инжекции прямого тока по сравнению с инжекцией дырок обратно. На сравнение влияют несколько факторов. Во-первых, сильное легирование эмиттера и слабое легирование базы увеличит плотность электронов на барьере φ _n по сравнению с плотностью отверстий при φ _p . Кроме того, увеличение градиента плотности носителей в базе увеличит ток диффузии электронов, что позволяет предположить, что узкая база способствует прямой инжекции. (Узкое основание увеличивает градиент, приближая высокую плотность электронов вблизи эмиттера к низкой плотности рядом с коллектором.) Точно так же более низкий градиент плотности дырок в эмиттере будет подавлять обратную инжекцию. В отличие от базы, где коллектор с обратным смещением обеспечивает низкую плотность носителей на дальней стороне базы, в эмиттере эту функцию выполняет рекомбинация дырок на границе металлического или поликремниевого контакта с эмиттером. Выяснилось, что контакт из поликремния выгоден тем, что ток дырок в поликремнии уменьшен по сравнению с кремнием не из-за влияния на градиент концентрации дырок, а из-за того, что в поликремнии протекает гораздо меньший ток, чем в кристаллическом кремнии при том же градиенте.

На рисунке показана диаграмма Гуммеля для одного биполярного транзистора. ^[5] Это логарифмический график токов коллектора и базы в зависимости от напряжения база-эмиттер , в идеале две прямые линии, разделенные коэффициентом усиления по току β . Этот график полезен для демонстрации диапазона смещения, в котором токи следуют этой экспоненциальной зависимости от напряжения база-эмиттер, центра этого графика и начала неидеального поведения при высоких и низких уровнях тока. Это также позволяет оценить зависимость текущего уровня усиления от текущего уровня.

Выходное сопротивление

(PD) Изображение: John R. Brews для различных вариантов тока базы I _B , показывающая экстраполяцию асимптот к раннему напряжению.

В аналоговых устройствах, таких как токовые зеркала или активные нагрузки, важно, чтобы транзистор имел большое выходное сопротивление. Такие схемы имитируют источник тока или сток тока, и сопротивление Нортона такой схемы должно быть большим для идеального поведения.

Выходное сопротивление, обычно обозначаемое как r _O , является мерой того, какое изменение напряжения коллектор-база необходимо, чтобы вызвать заданное изменение выходного тока транзистора, когда транзистор находится в активном режиме. Причина, по которой изменение V _CB изменяет ток, заключается в том, что ширина области нейтральной базы, где ток определяется градиентом плотности носителей, сужается, когда переход CB становится более смещенным в обратном направлении. Поэтому градиент плотности носителей , представляющий собой разницу между высокой плотностью вблизи эмиттера и низкой плотностью вблизи коллектора, деленную на ширину нейтральной базы, увеличивается с увеличением обратного смещения CB-перехода. Это явление называется либо модуляция ширины базы или Ранний эффект . ^[6] Согласно простой эмпирической модели (см. рисунок) выходное сопротивление определяется выражением:

rO=∂VCE∂IC|IB=константа=VA+VCEIC(IB, VCE) , {\displaystyle r_{O}=\left.{\frac {\partial V_{CE}}{\partial I_{ C}}} \ right | _ {I_ {B} = {\ text {константа}}} = {\ frac {V_ {A} + V_ {CE}} {I_ {C} (I_ {B}, \ V_ {CE})}}\ ,}

, где В _A называется Раннее напряжение и является параметром, входящим в большинство моделей транзисторов. текущий I _C (I _B , V _CE ) — ток коллектора, оцененный при выбранном базовом токе и выбранном напряжении. V _CE . Напряжение В _CE используется вместо В _CB , потому что выходное сопротивление подключено между коллектором и эмиттером в модели гибридного пи (обсуждается в разделе о частотной зависимости ниже), что удобно но физически немотивирован. Поскольку В _BE относительно невелико и не сильно меняется, разница между напряжением CB и напряжением CE в этом определении является второстепенной.

На рисунке показан наклон выходного тока как 1/ r _O и показано, как он увеличивается (как r _O уменьшается, как следует из формулы) по мере увеличения тока коллектора.

Упрощенная модель соотношения ток-напряжение постоянного тока для биполярного устройства в активном режиме, включая эффект Раннего, выглядит следующим образом: 9{\ left (v_ {BE} / V_ {th} \ right)} -1 \ right) \ left (1 + {\ frac {v_ {CE}} {V_ {A}}} \ right) \,}

где β ₀ — значение β , экстраполированное на В _CE =0, В _th — уже упомянутое тепловое напряжение 0076 является параметром который варьируется от устройства к устройству, называемому током насыщения . Выражение базового тока представляет собой простой диодный закон для EB-перехода.

Частотная зависимость

(PD) Изображение: Джон Р. Брюз
Биполярная гибридная пи-модель с паразитными емкостями для моделирования частотной зависимости.

(PD) Изображение: John R. Brews
Зависимость частоты перехода от уровня тока коллектора в Si-Ge HBT. ^[8]

Другим важным качеством устройства является его скорость отклика на переходные сигналы. Биполярный транзистор является очень нелинейным устройством, поэтому его переходная характеристика для больших сигналов требует численного расчета. Тем не менее, некоторое представление можно получить, используя модель слабого сигнала и рассматривая устройство для небольших вариаций состояния покоя (его Q-точка ). Такая схема показана на рисунке для устройства, смещенного в активном режиме, модели hybrid-pi . Эта схема уменьшает проблему частотной характеристики до постоянных времени RC , связанных с зарядом и разрядом различных емкостей через соответствующие им резисторы.

Чтобы свести частотную характеристику к одному числу (по общему признанию, ограниченная сводка достоинств) так называемая частота перехода , обозначенная f _T или f _t . Эта частота определяется путем изучения коэффициента усиления тока короткого замыкания транзистора, который можно оценить с помощью гибридной пи-модели в конфигурации с общим эмиттером. При подаче на базу тока слабого сигнала и замыкании коллектора на эмиттер, который заземлен, ток, втекающий в транзистор через коллектор, равен:

ic = (gm-jωCμ) vπ , {\ displaystyle i_ {c} = \ left (g_ {m} -j \ omega C _ {\ mu} \ right) v _ {\ pi} \,}

, а ток сигнала связан с входным напряжением v _π соотношением:

= (jω (Cπ + Cμ) + 1 / rπ) vπ . {\ displaystyle i_ {s} = \ left (j \ omega (C _ {\ pi} + C _ {\ mu}) + 1 / r_ {\pi }\right)v_{\pi }\ .}

Коэффициент усиления по току соответственно:

icis=gm−jωCμjω(Cπ+Cμ)+1/rπ=gmrπ−jωCμrπ1+jω(Cπ+Cμ)rπ .{\displaystyle {\frac {i_{c}}{i_{s}}}= {\ frac {g_ {m} -j \ omega C _ {\ mu}} {j \ omega (C _ {\ pi} + C _ {\ mu}) + 1 / r _ {\ pi}}} = {\ frac { g_{m}r_{\pi}-j\omega C_{\mu}r_{\pi}}{1+j\omega (C_{\pi}+C_{\mu})r_{\pi}}} \ . }

Если мы вызовем отношение:

gmrπ = ICVth VthIB = ICIB = β , {\ displaystyle g_ {m} r _ {\ pi} = {\ frac {I_ {C}} {V_ {th}}} \ {\ frac {V_ {th} }{I_{B}}}={\frac {I_{C}}{I_{B}}}=\beta \ ,}

с V _th тепловое напряжение и I _C , I _B токи постоянного тока коллектора и базы, тогда:

icis = β−jωCμrπ1 + jω(Cπ + Cμ) rπ , {\ displaystyle {\ frac {i_ {c}} {i_ {s}}} = {\ frac {\ beta -j \ omega C_ {\mu}r_{\pi}}{1+j\omega (C_{\pi}+C_{\mu})r_{\pi}}}\,}

что, естественно, обеспечивает коэффициент усиления транзистора по току нулевой частоты как β . Однако по мере увеличения частоты коэффициент усиления по току падает после прохождения угловой частоты , f > f _C :

fC = 12π (Cπ + Cμ) rπ . {\ displaystyle f_ {C} = {\ frac {1} {2 \ pi (C _ {\ pi} + C _ {\ mu}) r _ {\ pi}} }\ .}

Частота перехода , обозначенная как f _T , определяется как частота, на которой усиление тока спадает до значения, равного единице:

|icis|=1=|β1+jfT/fC| , {\ displaystyle \ left | {\ frac {i_ {c}} {i_ {s}}} \ right | = 1 = \ left | {\ frac {\ beta} {1 + jf_ {T}/f_ {C }}}\право|\ ,}

или

fT ≈ βfC = gm2π (Cπ + Cμ) . {\ displaystyle f_ {T} \ приблизительно \ beta f_ {C} = {\ frac {g_ {m}} {2 \ pi (C _ {\ pi} + C_{\mu })}}\ .}

В активном режиме емкость C _мк представляет собой емкость обеднения CB-перехода, который представляет собой слаболегированный переход с большой шириной обедненного слоя. Таким образом, эта емкость мала, скажем, 2 пФ. С другой стороны, C _π включает сильнолегированную емкость EB-перехода и очень большую диффузионную емкость из-за инжектированных электронов и обычно составляет несколько сотен пФ. Это является оправданием довольно бесцеремонного игнорирования частотной зависимости в числителе jωC _μ r _π . Зависимость от частоты в знаменателе, зависящая от C _π r _π , будет доминировать над любым влиянием числителя, введенного C _μ r _π .

Как крутизна g _m , так и диффузионная емкость в C _π зависят от плотности тока коллектора, поэтому ожидается, что частота перехода будет меняться в зависимости от тока, и наблюдается зависимость тока, как показано на рисунке. Первоначально f _T увеличивается из-за преобладания g _m , но в конечном итоге ожидается насыщение, поскольку знаменатель и числитель становятся пропорциональными плотности тока. Однако на самом деле при высокой плотности тока частота перехода начинает уменьшаться, что является одним из многих неидеальных высокие эффекты впрыска .

Ссылки

1. ↑ В. С. Шокли (1976). «Путь к концепции переходного транзистора». IEEE Trans Electron Dev. ED-23 : стр. 597 и далее .
2. ↑ М. Риордан и Л. Ходдесон (1997). Хрустальный огонь: рождение века информации . WW Norton & Company. ISBN 0393041247.
3. ↑ CK Maiti, GA Armstrong (2001). «Принцип SiGe HBT», Применение кремниево-германиевых гетероструктур . CRC Press, стр. 77 и далее . ISBN 0750307234.
4. ↑ AG Baca и др., (2000). «Постоянный ток и микроволновые характеристики 100-вольтовых GaAs/AlGaAs HBT», Составные полупроводниковые силовые транзисторы II: материалы тридцать второго международного симпозиума . электрохимическое общество; Отдел электроники, с. 131. ISBN 1566772664.
5. ↑ Назван в честь Германа К. Гаммеля из Bell Laboratories, пионера численного моделирования биполярного транзистора и автора модели Гуммеля-Пуна, широко используемой для биполярного транзистора.
6. ↑ Ранний эффект назван в честь Джеймса М. Эрли, одного из ученых Bell Laboratories, участвовавших в разработке биполярного транзистора.
7. ↑ Ричард С. Джагер (1997). «§5.12: Ранний эффект и раннее напряжение», Проектирование микроэлектронной схемы . McGraw-Hill, 196 ff . ISBN 0-07-114386-6.  Эти уравнения не включают такие вещи, как текущая зависимость β , и предназначены только для качественного анализа.
8. ↑ На основе рисунка 5.5 в Джон Д. Кресслер, Гофу Ню (2003). Кремний-германиевые биполярные транзисторы с гетеропереходом . Артех Хаус, с. 148. ISBN 1580533612.

Общие сведения о биполярных транзисторах с гетеропереходом (HBT)

Радха Сетти, технический консультант, Mini-Circuits

Введение

До изобретения транзистора телефонные станции строились с использованием громоздких электронных ламп и механических реле. Перед инженерами Bell Labs была поставлена ​​задача разработать транзистор (сочетание «передаточный резистор») как меньшую и менее громоздкую альтернативу существующей технологии. Изобретение в 1947 ознаменовал начало полупроводниковой промышленности, навсегда изменившей мир. Джон Бардин, Уолтер Браттейн и Уильям Шокли будут удостоены Нобелевской премии по физике в 1957 году за исследования полупроводников и открытие транзисторного эффекта. Транзисторы окажут глубокое влияние на быстрое развитие технологий от беспроводной связи к вычислениям и, в конечном счете, сформируют ландшафт информационного века. [1,2]

Самая ранняя версия устройства, которая должна была быть разработана и произведена, представляла собой однопереходный транзистор с использованием германия. Вскоре его заменил кремний, так как германий перестает работать при температуре выше 75°C [2], что делает его непрактичным для большинства применений. Постепенное улучшение характеристик, особенно рабочей частоты, побудило американского физика немецкого происхождения Герберта Кремера разработать теорию биполярного транзистора с гетеропереходом (HBT), в котором используются два или более различных полупроводниковых материала с разной шириной запрещенной зоны [3] для обеспечения работы на высоких частотах. Его работа принесла ему Нобелевскую премию в 2000 году [4]. Хотя теория была предложена еще в 1957 [4], производство HBT пришлось ждать до 1977 г., когда появилось оборудование, способное его производить; сначала с помощью MBE (молекулярно-лучевая эпитаксия), а затем с MOCVD (металлоорганическое химическое осаждение из паровой фазы) [5].

Следуя отраслевой тенденции к более широкому внедрению полупроводниковых технологий, Mini-Circuits представила широкополосные усилители MMIC серий MAR и MAV, в которых используется технология кремниевых гомопереходов, работающих на частоте до 2 ГГц. Удобство использования, выдающаяся производительность и низкая стоимость сделали эти устройства любимцами схемотехников. Но по мере того, как технология HBT стала доступной, были разработаны усилители серии ERA, использующие технологию HBT, сначала доведя рабочую частоту до 8 ГГц, а затем до 20 ГГц. Эти усилители не только увеличили рабочую частоту и обеспечили превосходный OIP3 (точка пересечения выходного сигнала третьего порядка), но и позволили еще больше упростить использование. Большинство усилителей HBT имеют широкополосное согласование на кристалле и поэтому требуют минимального количества внешних компонентов. Кроме того, HBT обеспечивают превосходный шум 1/f по сравнению с устройствами pHEMT, и по этой причине они предпочтительнее в некоторых приложениях, таких как усилители и генераторы.

В этой статье объясняется физика транзисторов с гомо- и гетеропереходом и обсуждаются преимущества конструкций усилителей HBT. Представлены результаты исследований надежности усилителей Mini-Circuits HBT, а также дана ссылка на полный портфель MMIC Mini-Circuits, разработанных с использованием технологии HBT. Настоятельно рекомендуется, чтобы читатели ознакомились с двумя предыдущими статьями этой серии по основам радиочастотных полупроводников [6] и технологии pHEMT [7], опубликованными в блоге Mini Circuits, чтобы получить наиболее полное представление об этой статье.

Конфигурации транзисторов

Прежде чем мы перейдем к преимуществам HBT по сравнению с транзисторами с гомопереходом, полезно рассмотреть основы транзисторов, символы и режимы работы.

Рис. 1. Транзисторы NPN и PNP.

Транзистор имеет три зоны; эмиттер, база и коллектор, и могут быть построены двумя разными способами, как NPN или PNP. NPN-транзистор имеет эмиттер, легированный N, базу, легированную P, за которой следует коллектор, легированный N, как показано на рисунке 1a) и представлено схематично на рисунке 1b). Неудивительно, что PNP-транзистор имеет эмиттер, легированный P, и базу, легированную N, за которой следует коллектор, легированный P, как показано на рисунке 1c) и схематично представлено на рисунке 1d). Направление стрелки на схемах 1b) и 1d) указывает на протекание тока, когда переход эмиттер-база смещен в прямом направлении.

Переходы эмиттер-база и база-коллектор могут быть смещены в прямом или обратном направлении, что приводит к четырем возможным комбинациям и вариантам использования [8], как показано в таблице 1. В транзисторе NPN поток тока управляется электронами, имеющими большую подвижность, чем дырки, что приводит к более высокой рабочей частоте.

На рис. 2 показаны три возможные конфигурации NPN-транзистора: с общим эмиттером, общей базой и общим коллектором. Транзистор PNP также имеет аналогичную конфигурацию.

Рис. 2. Конфигурации смещения для NPN-транзистора.

В транзисторе эмиттер «испускает» электроны или дырки, которые «собираются» коллектором. Так что же такое база? Этим вопросом задаются многие начинающие и опытные инженеры. Уильям Шокли, один из изобретателей транзистора [9].] и лауреат Нобелевской премии описывает базу как «оригинальную структуру транзистора с точечным контактом, состоящую из пластины из германия n-типа и двух линейных контактов из золота, поддерживаемых пластиковым клином». Он продолжает: «Название «база», которое произошло от этой структуры, не имеет функционального значения, как «эмиттер» и «коллектор». См. Рисунок 3а для изображения исходного точечного транзистора и 3b) для его схематического изображения [9, 10].

Рис. 3. Оригинальный точечный транзистор.

В транзисторе, работающем в прямом направлении, небольшой ток базы управляет большим током коллектора, что приводит к усилению. Итак, у нас есть усилитель. В транзисторе NPN электроны из эмиттера попадают в базу путем диффузии, и их импульс переносит их к коллектору, где они собираются. Поскольку база относительно тонкая, в базе теряется очень мало электронов.

Обзор: Compound Semiconductors

По причинам, которые мы вскоре объясним, в HBT используются составные полупроводники. Давайте рассмотрим основы составных полупроводников.

В таблице 2 показан неполный список используемых элементов в центральной части периодической таблицы.

Таблица 2: Центральная часть периодической таблицы [4].

Два или более дискретных элемента в таблице 2 могут быть использованы для формирования составных полупроводников. В центре таблицы кремний (Si) и германий (Ge). Сплав Si и Ge, SiGe (пр. «SIGH-gee») используется в качестве одного из материалов в кремниевых ГБТ.

Согласно Крамеру [4], каждый элемент в столбце III может быть объединен с каждым элементом в столбце V с образованием так называемого соединения III-V. GaAs является одним из таких примеров. В HBT типичным примером является арсенид алюминия-галлия, AI _x Ga 9.0075 1-x As где x — доля позиций столбца III в кристалле, занятых атомами Al, а 1-x — атомами Ga. Следовательно, у нас есть не просто 12 отдельных соединений, а непрерывный ряд материалов в зависимости от концентрации каждого из них в кристаллической структуре. В результате становится возможным создавать гетероструктуры с плавным изменением состава, в которых состав изменяется непрерывно, а не скачкообразно по всей структуре устройства. Это было в центре внимания Нобелевской лекции Кремера об открытии HBT. См. Рисунок 4 для графического изображения некоторых соединений [7].

Рис. 4. Зависимость постоянной решетки от ширины запрещенной зоны различных полупроводниковых материалов.

Физика работы биполярного транзистора с гомо- и гетеропереходом (HBT)

Главный вопрос: что такое HBT и как структуры с гетеропереходом улучшают работу транзистора? Диаграмма энергетических диапазонов может помочь ответить на этот вопрос. Учебное пособие по диаграммам энергетических диапазонов см. в предыдущей статье [6] в блоге Mini Circuits. На рисунке 5 показана диаграмма энергетических зон для HBT и NPN-транзисторов с гомопереходом в прямом активном режиме. Уровень вакуума не показан для простоты.

Электроны, инжектированные из эмиттера, преодолевают энергетический барьер qV _n путем диффузии и попадают в базу. В общем, ширина базы невелика, и поэтому большая часть электронов проходит через базу из-за своего импульса и собирается коллектором. Однако небольшое количество электронов теряется из-за рекомбинации в области обеднения эмиттер-база и в области базы.

Теперь рассмотрим отверстия в основании, которые составляют большинство. Они попадают в излучатель, преодолевая энергетический барьер qV _ph и qV _p в транзисторе с гомопереходом и гетеропереходом соответственно. Обратите внимание, что qV _p больше, чем qV _ph на ΔE _g , что является ключом к улучшению работы HBT, как мы увидим позже.

Различные токи в транзисторе, показанном на рисунке 5b), следующие:

I _n : ток электронов от эмиттера к базе

I _p : дырочный ток от базы к эмиттеру

I _s : ток, обусловленный рекомбинацией электронов/дырок в смещенном вперед слое объемного заряда эмиттер-база

I _r : ток, обусловленный объемной рекомбинацией в базе

I _e : ток эмиттера = I _n + I _p + I _s

I _c : ток коллектора = I _{6 n – Ir 36}

I _б : базовый ток = I _p + I _r + I _s

Пренебрегая I _CO , обратный ток коллектор-база, коэффициент усиления по току с общим эмиттером определяется:

Пренебрегая I _r и , максимально достижимое значение β равно [11]:

Где:

N _e и P _b уровни легирования эмиттера и базы соответственно.

v _nb и v _pe   — средние скорости электронов от эмиттера к базе и дырок от базы к эмиттеру соответственно, обычно 5 <   /  < 50.

k _b — постоянная Больцмана.

ΔE _g — разница в запрещенной зоне между эмиттерным и основным материалами.

T – температура в K.

В транзисторе с гомопереходом ΔE _g =0 и, следовательно, уравнение (2) упрощается до:

Следовательно, для получения высокого β _max (>100), эмиттер должен быть сильно легирован по сравнению с базой (N _e > P _b) .

Сильное легирование эмиттера расширяет более слабо легированную область истощения базы, что приводит к изменению ширины базы по сравнению с изменением напряжения база-эмиттер, что, в свою очередь, вызывает модуляцию ширины базы, снижение линейности и, в худшем случае, сквозное прохождение.

В хорошем HBT, например, с использованием AlGaAs в качестве эмиттера и GaAs в качестве базы,

ΔE _г ≈ 0,2 эВ

При комнатной температуре k _b T= 0,025 эВ и ΔE _g / k _b T = 8,

Следовательно, ΔE _{g 3 ≈ T / k 000.}

В типичный HBT, N _e / P _b ≈ 1/10. То есть база сильно легирована по сравнению с эмиттером, что сводит к минимуму модуляцию ширины базы.

Следовательно, β _max = 5 х 0,1 х 3000 ≈ 1500, что является огромным числом.

Следовательно, I _p = I _n / β _max = I _n /(1500), что пренебрежимо мало по сравнению с I _n и им можно пренебречь. Это большое преимущество в HBT, так как он максимизирует усиление по току.

Возвращаясь к уравнению (1), пренебрегая I _p ,

Хорошо спроектированный HBT имеет β около 100.

Рисунок 6: Типичное поперечное сечение HBT, толщина слоя и легирование [12].

Теперь рассмотрим практическую реализацию HBT на примере [12]. На рисунке 6 (а) показано типичное поперечное сечение HBT в его плоской реализации, а на рисунке 6 (b) — функция слоя, материал, толщина и легирование. В состав входят:

1. Полуизолирующий GaAs, на котором формируются эпитаксиальные слои.
2. Субколлектор GaAs N+, предназначенный для обеспечения интерфейса с высокой проводимостью между слабо легированным n-коллектором и металлом коллектора.
3. Основание P+GaAs, сильно легированное для уменьшения сопротивления базы, и малой глубины для уменьшения времени прохождения базы.
4. Эмиттер N, в котором эпислой AlGaAs образует гетеропереход с базой P+GaAs (обратите внимание, что эмиттер слабо легирован по сравнению с базой).
5. Колпачок N+, предназначенный для обеспечения высокопроводящего интерфейса с эмиттером N и металлом эмиттера.

Эта структура имеет максимальную частоту колебаний (f _max ) 200 ГГц [13]. Сравните это с усовершенствованными гомопереходными транзисторами с f _max 20 ГГц [5], улучшением в 10 раз. частота среза и максимальная частота колебаний f _max используются в качестве показателей качества для HBT.

Коэффициент усиления по току с общим эмиттером/частота среза определяется как:

Где:

t _ee = время зарядки эмиттер-база, пропорциональное емкости эмиттер-база. В HBT это, как правило, низкое значение.

t _b = базовое время прохождения, также низкое в HBT из-за тонкого базового слоя.

t _c = время прохождения коллектора через обедненный слой, пропорциональное емкости коллектор-база. Это поддерживается на низком уровне благодаря низкому легированию коллектора.

t _куб.см = время прохождения коллектора.

Максимальная частота колебаний определяется как:

В котором указано, что более низкое сопротивление базы R _B и более низкая емкость коллектора по отношению к базе C _BC увеличивает максимальную частоту колебаний.

Разработчики Epi оптимизируют все эти параметры для достижения желаемой производительности.

Вкратце:

1. В HBT используется эмиттерный полупроводниковый материал с более широкой запрещенной зоной по сравнению с базой.
2. В HBT используется более сильное легирование базы, чем в транзисторах с гомопереходом, что приводит к уменьшению сопротивления базы.
3. Гетеропереход эмиттер-база обеспечивает высокий энергетический барьер для инжекции дырок и более низкий энергетический барьер для инжекции электронов, что приводит к высокой эффективности инжекции эмиттера.
4. Легирование нижнего эмиттера приводит к незначительному накоплению неосновных носителей, что снижает емкость база-эмиттер и позволяет работать на более высоких частотах.
5. Высокая подвижность электронов и меньшее время прохождения электронов из-за более тонкой основы обеспечивают работу на более высоких частотах.
6. Полуизолирующие подложки помогают снизить паразитные свойства прокладок и обеспечивают удобную интеграцию устройств.

Технология HBT дополняет pHEMT для более высокой частоты операций, но имеет несколько явных преимуществ, как показано ниже:

Преимущества HBT по сравнению с pHEMT [5].

HBT	pHEMT
Скорость электронов определяется тонкими вертикальными слоями, реализуемыми путем эпитаксиального роста, что приводит к работе в диапазоне миллиметровых волн. Достаточно литографии размером 1-3 мкм.	Требуется литография от 0,2 до 0,5 мкм для аналогичной рабочей частоты, что делает ее более дорогой.
Уменьшенный эффект захвата и меньший шум 1/f являются результатом потока носителей в основном через активные переходы, изолированные от поверхностей и подложки, и сравнимы с кремниевыми транзисторами с гомопереходом.	В полевых транзисторах носители перемещаются между поверхностями и границами раздела активный канал-подложка, испытывая больший эффект захвата.

Шум

Шум – это нежелательные флуктуации тока, проходящего через полупроводниковые материалы или устройства [13]. Поскольку нежелательный шум накладывается на полезный сигнал, это ухудшает отношение сигнал/шум.

Мерцающий шум обратно пропорционален частоте и обычно называется 1/f-шумом, который увеличивается с уменьшением частоты. Поэтому очень важно при малых частотах смещения от несущей частоты. Фликер-шум является функцией поверхностных дефектов. В HBT ток течет перпендикулярно поверхности (см. рис. 7a), поэтому вклад шума 1/f минимален. Сравните это с pHEMT, где ток течет по поверхности (см. рис. 7b), поэтому шум 1/f обычно выше в pHEMT, чем в HBT.

Рисунок 7: Направление тока в HBT и pHEMT.

Измеренные аддитивные фазовый и амплитудный шумы усилителей HBT (GALI-39+, ERA-39+) и усилителя pHEMT (PSA-545+) показаны на рис. 8.

Рис. 8: Аддитивные фазовый и амплитудный шумы усилителей HBT и pHEMT.

На рис. 8 четко показаны превосходные характеристики усилителей HBT, выбранных для требовательных приложений усилителей и генераторов.

Надежность

Mini-Circuits проводит HTOL (испытания на срок службы при высоких температурах) своих моделей усилителей на основе HBT, чтобы продемонстрировать надежность и рассчитать среднее время наработки на отказ (MTTF). Далее следует пример.

Модель GVA-81+ подвергается HTOL в течение 5000 часов при температуре перехода 148℃ на 80 образцах. Расчетное значение MTTF, основанное на этих тестах, показано на рис. 9.

Рис. 9: MTTF в зависимости от температуры перехода для усилителя MMIC на основе GVA-81+ HBT.

Обратите внимание, что при максимальной рабочей температуре и номинальном токе Tj составляет 121℃. Из рисунка 7 при 121℃ среднее время безотказной работы составляет 3,6 x 10 9 .0015 6 часов (или 415 лет) при достоверности 90%. Это чрезвычайно надежно.

Детали Mini-Circuits спроектированы с учетом высокой надежности в соответствии с конструктивными требованиями. Конструкторы принимают во внимание тепловые аспекты и ориентируются на Tj ниже 130 ℃ при самой высокой температуре окружающей среды. Это подтверждается с помощью тепловидения, а надежность подтверждается с помощью HTOL (примечание 1). Если эти условия не выполняются, продукт перерабатывается.

Выводы

Технология HBT совершенствовалась на протяжении многих лет, что привело к созданию высоконадежных усилителей СВЧ и миллиметрового диапазона с превосходными характеристиками в широкополосном диапазоне до 20 ГГц. Шумовые характеристики 1/f HBT сравнимы с характеристиками кремниевых транзисторов, поэтому они предпочтительнее в критических усилителях. Mini-Circuits предлагает широкий ассортимент усилителей HBT, доступных в различных пластиковых и керамических корпусах.

Ссылки

1. Нобелевская премия по физике 1956 года — Джон Бардин, Уолтер Х. Браттейн и Уильям Шокли — Nokia Bell Labs (bell-labs.com)
2. Майкл Гордон, «Утраченная история транзистора», стр. 44-49, IEEE Спектр, май 2004 г.
3. Кремер Х., «Теория широкозонного эмиттера для транзисторов», Proc of IRE, Vol 45, no. 11, PP 1535-1537, ноябрь 1957 г.
4. Герберт Кремер – Нобелевская лекция: квазиэлектрические поля и смещения зон: обучение электронов новым приемам (nobelprize.org)
5. Фазал Али и Адитья Гупта, «HEMT и HBT: устройства, изготовление и схемы», Artech House, 1991 г. Псевдоморфный транзистор с высокой подвижностью электронов (pHEMT) — блог мини-схем (minicircuits.com)
6. Джейкоб Милман и Арвин Грабель, «Микроэлектроника» McGraw-Hill International, 1988
7. Уильям Шокли, «Путь к концепции транзистора-переходника» ”, PP1523-1546, IEEE Transactions on Electron Devices, Vol. ЭД-31, №11, 19 ноября84
8. https://www.nobelprize.org/uploads/2018/06/bardeen-lecture.pdf
9. Кремер, Х., «Гетероструктурные биполярные транзисторы и интегральные схемы», P13-25, Proc of IEEE, Vol. 70, № 1, январь 1982 г.
10. P.M.Asbeck et. др. «Биполярные транзисторы с гетеропереходом для интегральных схем микроволнового и миллиметрового диапазона» PP1462-1470, IEEE Transactions On Microwave Theory And Techniques, Vol. МТТ35, № 12, декабрь 1987 г.
11. С.М.Ше и др., «Физика полупроводниковых приборов», Wiley, 2021
12. M.E.Kim et.al, «Устройство на биполярных транзисторах с гетеропереходом GaAs и технология интегральных схем для высокопроизводительных аналоговых и микроволновых приложений», PP1286-1303  , IEEE Transactions On Microwave Theory and Techniques, Vol. 37. № 9. Сентябрь 1989 г.
13. КРЕМЕР Х., «Гетероструктурные биполярные транзисторы и интегральные схемы», Proc IEEE, Vol 70, No1, PP 13-25
14. https://www.nobelprize.org/uploads/2018 /06/shockley-lecture.
