Адаптер для питания ноутбука в машине
Трудно современному человеку обойтись без компьютера. Сегодня люди не расстаются с электроникой даже в ванной. Что тут говорить о дальних путешествиях, в которых нужно обязательно посмотреть на ноутбуке прогноз погоды, карту дорог и по привычке быть на связи в социальных сетях. Плохо, что батареи ноутбука не хватает больше чем на час, а воткнуть его в гнездо прикуривателя машины напрямую нельзя. Для питания ноут- или нетбука требуется напряжение 19 В, при токе 4–5 А.
Придется собрать повышающий преобразователь с 12 до 19 вольт. Поскольку максимальный ток нагрузки доходит до 5 А, то слабомощным умножителем напряжения не обойтись. Именно мощный индуктивно-импульсный преобразователь 12/19 В, например, собранный по нижеприведенной схеме, нужен для питания ноутбука.
Детали адаптера
Сердцем преобразователя является микросхема КР1006ВИ1. Частоту переключения в 40 кГц этого RS регистра задает конденсатор С3.
В схеме есть защита от снижения входного напряжения. Поскольку если оно упадет ниже 9 В, то дроссель, стремясь сохранить заданное напряжение на выходе, будет работать на пределе, при этом через силовой ключ VT2 потечет аварийно высокий ток.
Также имеется защита от повышения напряжения на выходе свыше 25 В. Ненормальный рост напряжения может наблюдаться при обрыве линии обратной связи в схеме. Что малоопасно для ноутбука, но катастрофично для преобразователя.
Дроссель L1 индуктивностью 25 мкГн нужно самостоятельно намотать на тороидальном магнитопроводе типоразмера TN27/15/11. Такая катушечка, как на фото, покрытая пластмассовой оболочкой желтого цвета, имеются в любом блоке питания компьютера.
Нужно накрутить всего 9 витков 25 мкГн, при использовании указанной катушки диаметром 27 мм. Для намотки идеально подойдет провод ПЭВ-2 диаметром 1 мм. Его следует равномерно распределить по всему магнитопроводу.
Для выпрямления импульсного выходного напряжения нужен диод Шотки VD2 и электролитический конденсатор С5 емкостью 100–220 мкФ. Из неисправного компьютерного блока питания можно позаимствовать сборку из двух диодов Шотки типа MBR4045PT, в которой они соединены параллельно. Это очень мощная сборка, рассчитанная на ток до 40 А при низком напряжении до 45 В, поэтому диоды Шотки во время работы преобразователя для ноутбука никогда не нагреются.
В выходном ключе преобразователя для обеспечения большого тока питания необходим мощный полевой транзистор VT2, такой как в схеме или можно снять T60N02R с материнской платы.
Все остальные детали адаптера для ноутбука тоже можно заменить отечественными или импортными аналогами.
Настройка преобразователя
Для проведения испытания на выход преобразователя следует подключить гирлянду резисторов, собранных в сумме на сопротивление 5 Ом и мощность не ниже 50 Вт.
Теперь можно проверить, удерживает ли схема напряжение в пределах 17–20 В при токе нагрузки 4–5 А.
После такой настройки через адаптер можно будет подключать большинство LCD мониторов, питающихся от 19 вольт. На случай организации кинотеатра в салоне автомобиля.
Сборка устройства
Готовое устройство для машины удобно расположить в корпусе от неисправного компьютерного блока питания. Большинство элементов, расположив на его монтажной плате. Так как исток полевого транзистора VT2 является и его корпусом, то его следует изолировать слюдяной или синтетической пленкой при установке на радиатор.
При полной нагрузке транзистор на радиаторе становится теплым. Охлаждение можно усилить, задействовав имеющийся в компьютерном блоке вентилятор. Такой кулер с завода подключен через терморезистор, установленный вплотную к радиатору. Сопротивление терморезистора при комнатной температуре равно около 400 Ом, с повышением температуры оно уменьшается, и вентилятор начинает вращаться быстрее.
Остается только подсоединить вилку прикуривателя для подключения к бортовой сети автомобиля.
Автор: Гаврилов К. Автомобильный блок питания ноутбука на таймере КР1006ВИ1. – Радио, 2013, № 2, с. 22–23.
Схема также доступна по адресу http://radiokot.ru/circuit/power/converter/45 и на сайте автора http://microscheme.blogspot.ru/2011/03/blog-post.html
РЕМОНТ БЛОКА ПИТАНИЯ ДЛЯ НОУТБУКА
от admin
Покупая ноутбук или нетбук, точнее расчитывая бюджет на это прибретение, мы не учитываем дальнейших сопутствующих расходов. Сам лэптоп стоит допустим 500$, но ещё сумка 20$, мышь 10$. Аккумулятор при замене (а его гарантийный ресурс всего пару лет) потянет на 100$, и столько же будут стоить блок питания, в случае его сгорания.
Именно о нём и пойдёт тут разговор.

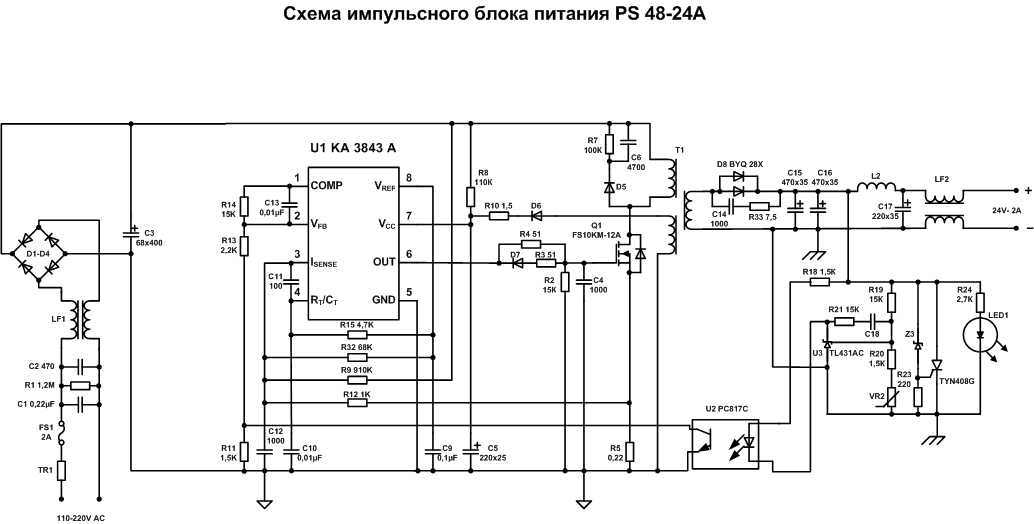

У одного не очень состоятельного знакомого, недавно перестал работать блок питания для ноутбука acer. За новый придётся отдать почти сотню долларов, поэтому вполне логичным будет попробовать починить его своими руками. Сам БП представляет собой традиционную чёрную пластиковую коробочку с электронным импульсным преобразователем внутри, обеспечивающим напряжение 19В при токе 3А. Это стандарт для большинства ноутбуков и единственное отличие между ними — штеккер питания:). Сразу привожу здесь несколько схем блоков питания — кликните для увеличения.
При включении блока питания в сеть ничего не происходит — светодиод не светится и на выходе вольтметр показывает ноль. Проверка омметром сетевого шнура ничего не дала. Разбираем корпус. Хотя проще сказать, чем сделать: винтов или шурупов тут не предусмотрено, поэтому будем ломать! Для этого потребуется на соединительный шов поставить нож и стукнуть по нему слегка молотком.
Смотрите не перестарайтесь, а то разрубите плату!
После того, как корпус слегка разойдётся, вставляем в образовавшуюся щель плоскую отвертку и с усилием проводим по контуру соединения половинок корпуса, аккуратно разламывая его по шву.
Разобрав корпус проверяем плату и детали на предмет чего-нибудь чёрного и обугленного.
Прозвонка входных цепей сетевого напряжения 220В сазу же выявила неисправность — это самовосстанавливающийся предохранитель, который почему-то не захотел восстановиться при перегрузке:)
Заменяем его на аналогичный, либо на простой плавкий с током 3 ампера и проверяем работу БП. Зелёный светодиод засветился, свидетельствуя о наличии напряжения 19В, но на разъёме по прежнему ничего нет. Точнее иногда что-то проскакивает, как при перегибе провода.
Придётся ремонтировать и шнур подключения блока питания к ноутбуку. Чаще всего обрыв происходит в месте ввода его в корпус или на разъёме питания.
Обрезаем сначала у корпуса — не повезло. Теперь возле штекера, что вставляется в ноутбук — снова нет контакта!
Тяжёлый случай — обрыв где-то посередине. Самый простой вариант, разрезать шнур пополам и оставить рабочую половинку, а нерабочую выкинуть. Так и сделал.
Припаиваем назад соединители и проводим испытания. Всё заработало — ремонт закончен.
Осталось только склеить половинки корпуса клеем “момент” и отдать блок питания заказчику. Весь ремонт БП занял не больше часа.
Originally posted 2019-02-12 08:49:13. Republished by Blog Post Promoter
|
gif”> Самодельный регулируемый настольный блок питания
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн – 1000 мкГн, 1 мГн – 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д.
Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.
д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, а благодаря низкому энергопотреблению может питаться от одного 9батарея В.
Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.
Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.Использование блока питания 20 В на ноутбуке 19 В
спросил
Изменено 3 года, 9несколько месяцев назад
Просмотрено 62к раз
Опасно ли это:
- для компьютера (без батареи)
- для ячеек
Если возможно, объясните почему.
Редактировать: Вот еще несколько предположений: Без включенной батареи нет риска перегрева ячейки или перезарядки. Но на материнской плате все еще происходит преобразование постоянного тока в постоянный. Я предполагаю, что эта стадия постоянного тока будет вполне терпимой. С какими неприятностями я могу столкнуться при использовании 20В вместо 19В? Перегрев?
- блок питания
5
Не рекомендуется использовать источник питания с неправильным напряжением. Тем не менее, большинство блоков питания настолько дешевы, что могут отличаться на пару вольт от проектных характеристик. В большинстве электронных устройств заложена некоторая устойчивость. Сами батареи еще более терпимы (но специальные схемы зарядки, если они и существуют, могут отсутствовать).
Я не могу рекомендовать это делать, так как риск повреждения достаточно высок, чтобы сделать это плохой идеей. Тем не менее, другие сообщения, которые, кажется, предполагают, что использование неправильного источника питания немедленно приведет к перегрузке БАК и созданию черной дыры, разрушающей землю, немного экстремальны.
🙂 Возможно, вам это сойдет с рук. Вы можете вызвать пожар. Сначала вы можете не заметить каких-либо проблем, но вскоре у вас возникнет один из тех ранних неожиданных сбоев…
7
Спецификация ATX (описывающая блоки питания для настольных компьютеров) гласит, что:
Как правило, напряжение питания должно быть в пределах ±5% от их номинальных значений при все время. Однако малоиспользуемые отрицательные напряжения питания имеют допуск ±10%.
Применяется для питания непосредственно чувствительной микроэлектроники: материнской платы и ЦП, памяти, видеокарты, дисководов.
Но в случае с ноутбуками, я полагаю, микроэлектроника не питается напрямую от AC/DC адаптера, потому что все же разные компоненты требуют разного напряжения – это не десктоп, но процессор, память и диски у него есть.
20В на 5,26% больше, чем 19В. Я бы не беспокоился о повреждении ноутбука или аккумуляторов.
Я бы просто измерил, действительно ли он выдает 20 В (или, по крайней мере, в пределах 10% от 19 В).
У меня есть окончательный ответ: ЭТО ЗАВИСИТ .
Это зависит не от текста “19V” или “20V”, написанные на блоке питания, но фактический профиль напряжения и тока, обеспечиваемый этим блоком питания… который может сильно отличаться от написанного снаружи.
Сравнение предлагаемой замены напряжения питания и режима ожидания ,средний ток и полный ток в сравнении с оригиналом(требуется еще наличие оригинала)-единственный способ узнать наверняка.Еще один нюанс-что происходит в ситуации короткого замыкания.Если в одном блоке питания есть OCP(защита от перегрузки по току) а в другом к счастью, обеспечивает больший ток, что тоже может быть проблемой.0018
Техники и инженеры регулярно заменяют блоки питания на оборудовании, это один из самых распространенных модов, который заставляет старое оборудование снова работать, особенно там, где были задействованы странные старые проприетарные аккумуляторы.
Часто производительность можно улучшить, обеспечив более стабильное напряжение в более широком диапазоне потребляемого тока. Эти моды вполне по силам любителям, при условии, что они могут потратить время, провести тесты и настроить тестовую нагрузку (автомобильные лампочки на 12 В работают хорошо) и использовать мультиметр.
да, это опасно и вполне может повредить блокнот.
более высокое напряжение может привести к серьезному повреждению материнской платы, на которое не распространяется гарантия.
также аккумуляторы могут перегреться, что может привести к ожогам, взрыву или пожару.
15
” Если вы используете зарядное устройство на 20 В для устройства с номинальным напряжением 19 В, вы будете “заставлять” дополнительные 0,235 А (V = IZ, Z – импеданс устройства) в устройство в дополнение к 4,47 А. ”
Это не имеет смысла. Я не думаю, что импеданс имеет место в этом?
Ноутбуки оснащены сложными преобразователями постоянного тока и хорошо переносят небольшое перенапряжение.
Даже мои дешевые 12-вольтовые светодиодные лампы (галогенные модернизация) имеют встроенный понижающий (понижающий) преобразователь, обеспечивающий правильное напряжение и силу тока на 3 светодиодных чипа в каждой лампочке. (Я перестал повышать.) Примерно при 9 В он начал светиться и увеличился до 11,3 В, откуда он фактически стал немного тусклее, когда сработал контроль тока. Свет оставался на том же уровне до 17 В, однако амперы падали по мере увеличения напряжения, потому что потребляемая мощность (мощность) оставалась практически неизменной.0018
То же самое происходит во внутреннем преобразователе питания ноутбука.
Надеюсь, это имеет смысл 🙂
Отказ от ответственности: … по моему опыту – ваш пробег может отличаться …
Ячейки будут в порядке. Один вольт не будет иметь большого значения, если другие параметры одинаковы.
Насчет запуска ноута прямо из кирпича не знаю – никогда этого не делал.
7
НЕ ДЕЛАЙТЕ ЭТОГО!
1 В звучит не очень, как и 0,5 В, но у меня сгорел внешний жесткий диск, потому что я использовал 9 В вместо 8,5 В (или это было 9,5 В вместо 9 В?)
“Микроэлектроника”, если хотите, больше 1В не выдерживает.
Это не то же самое, что подключить 240 В к 230-вольтовой лампочке. Это сократит срок ее службы, но поскольку лампочка очень проста, она прослужит намного дольше.
С другой стороны, ноутбук полон мелких электронных компонентов, которые работают при гораздо более низком напряжении. Если дать им еще 1 В, они могут и заставят их сказать: «Ноэз, я мертв, кктхбай! Они не могут справиться с таким огромным избытком мощности/напряжения. Они работают в диапазоне милливольт, даже микровольт.
Короче говоря: НЕ ДЕЛАЙТЕ ЭТОГО, если хотите, чтобы ваш ноутбук работал.
3
Взгляните на СРЕДНИЕ характеристики зарядного устройства для ноутбука:
- Входное напряжение… от 100 до 240 В переменного тока ±10%, полный диапазон
- Входная частота…от 47 до 63 Гц
- Ток… 2,5 А макс. при 115 В переменного тока, 1,2 А макс. при 230 В переменного тока, полная нагрузка
- Пусковой ток.
…40A макс. при 110 В переменного тока, 80 А макс. при 220 В переменного тока, холодный пуск - Время удержания …… 16 мс мин. с выходом постоянного тока при полной нагрузке и входом 115/230 В переменного тока
- Время включения….обычно 90% напряжения менее чем за 3 секунды
- Входной предохранитель ….Замедленный предохранитель T3.15A/250V на линейный вход
- Линейное регулирование напряжения постоянного тока в пределах допуска, когда переменный ток изменяется в указанном диапазоне
- Динамическая регулировка нагрузки… ±5% отклонение для 50-100% или 100-50% изменения нагрузки постоянного тока на любой частоте до 1 кГц (рабочий режим 50%)
- Пульсации и шум ….. 200 мВ
- Защита от перенапряжения ….. макс. 135% от номинального напряжения
- Изоляция напряжения Земля постоянного тока изолирована от нейтрали переменного тока и переменного тока под напряжением.
…40A макс. при 110 В переменного тока, 80 А макс. при 220 В переменного тока, холодный пуск Теперь вы можете увидеть все символы на любом зарядном устройстве для ноутбука, и по этим характеристикам вы можете увидеть, что они имеют МАКС.
Это МАКС означает, что это НАИБОЛЕЕ, что он будет производить, и это ТАКЖЕ означает, что он будет регулировать мощность в соответствии с потребностями устройств ДО МАКСИМАЛЬНОГО. так что ваш компьютер будет просто ХОРОШО. Кроме того, я держу свою батарею вдали от своего ноутбука и работаю от ИБП, чтобы не повредить батарею (я держу свой ноутбук подключенным к сети 24/7).
4
У меня есть нетбук Acer, в котором используется зарядное устройство на 19 вольт, и я постоянно использую его от 24 В постоянного тока. Я наблюдал за током, когда увеличивал напряжение, и заметил, что ток падает при увеличении напряжения. Это означает, что импульсный источник питания изменяет это напряжение на другое напряжение внутри. Имейте в виду, что батарея, питающая ноутбук, значительно ниже 19 вольт. Таким образом, преобразование напряжения происходит внутри устройства. 19или 20 вольт не используются напрямую на материнской плате. Причина, по которой я это делаю, заключается в том, что я могу использовать то же зарядное устройство для зарядки внешнего аккумулятора, который ношу с собой.
Эта батарея состоит из 6 x 2 литий-ионных элементов 18650. Таким образом, для полной зарядки требуется 24 вольта. Я делаю это больше года без каких-либо проблем. Это может быть не так для всех устройств, но это работает для меня с моим Acer. Ed
Хотя верно то, что допуски встроены в машины и источники питания, обратите внимание, что эти допуски существуют на обоих концах. Как уже говорили другие, превышать пороговые значения напряжения небезопасно. Также обратите внимание, что полярность разъема не является стандартной, поэтому то, что адаптер имеет правильное напряжение и правильный разъем, не означает, что полярность правильная, также проверьте полярность. Любое из этих действий приведет к перегреву, немедленному расплавлению стружки и, вероятно, к возгоранию.
Однако то, что я не заметил здесь, это то, что это не , а опасно временно подключать источник питания с пониженным напряжением или пониженным током. Это, по сути, браун-аут. Отключения не очень хороши для вашего компьютера, но если они не являются длительными или частыми, вероятность необратимого повреждения гораздо меньше.
Некоторое время я использовал блок питания с более низким напряжением для ноутбука (экстренное решение), и после этого срок службы батареи, похоже, резко сократился. В общем, вы должны придерживаться именно того блока питания, который вам нужен, предпочтительно тот, который предоставил ваш поставщик ноутбука.
1
Нет, ПК это не убьет. Я запускаю свой с батареей и использую его целую вечность.
На аккумуляторе есть цепь лома, чтобы предотвратить его перегрузку, а вход питания ноутбука защищен предохранителем, поэтому, если бы он был чрезмерным, я бы уже знал. Даже с установленным аккумулятором устройство никогда не перегревается.
Это миф, так как мой ноутбук Acer остается на 55 градусов со стандартными адаптерами 19 В и 20 В
Лучше использовать зарядное устройство той же спецификации и модели. 20v можно использовать для 19v до тех пор, пока текущее значение 20 В такое же или выше, но только временно.
Лучше всего зарядить батарею, а затем отключить и запустить ноутбук, ноутбук и т. д. на их батареях, чтобы обеспечить правильный вход в схему. Прямая подача 20В на 19В не рекомендуется. Надеюсь, что отвечает на вопросы.
Источник питания 19 В звучит как Dell. Вероятно, вы сможете подобрать дешевую замену на Ebay или Craigslist. Их очень много на рынке.
2
обычно напряжение очень важно, когда речь идет о зарядных устройствах. прибор будет потреблять только ток, который ему нужен при указанном напряжении. у вас обычно есть рейтинг, такой как 19 В 4,47 А, это означает, что при 19 В безопасный макс. ток, который может быть поставлен, составляет 4,47 А. поэтому, если вы используете зарядное устройство на 20 В для устройства с номиналом 19 В, вы будете «вводить» в устройство дополнительные 0,235 А (V = IZ, Z — импеданс устройства) в дополнение к 4,47 А. это увеличивает ток примерно на 4,7 А выше номинального макс.
