Sot 323 размеры: sot-323-3 — корпус ЭК

0 Comments

КОРПУСА ТРАНЗИСТОРОВ

  • Главная
  • База знаний
  • КОРПУСА ТРАНЗИСТОРОВ
SOT-23 (KT-46)
Размер мин макс
A 0,37 0,51
B 1,19 1,4
C 2,1 2,5
D 0,89 1,05
E 0,45 0,61
G 1,78 2,05
H 2,65 3,05
J 0,013 0,15
K 0,89 1,1
L 0,45 0,61
M 0,076 0,178
SOT-223
Размер мин макс
a 1,5 1,8
A1 0,01 0,1
bp 0,6 0,8
b1 2,9 3,1
c 0,22 0,32
D 6,3 6,7
E 3,3 3,7
e 4,6 4,6
e1 2,3 2,3
HE 6,7 7,3
Lp 0,7 1,1
Q 0,85 0,95
v 0,2 0,2
w 0,1 0,1
y 0,1 0,1
SOT-363
Размер мин макс
A 1,8 2,2
B 1,15 1,35
C 0,8 1,1
D 0,1 0,3
G 0,65 0,65
H   0,1
J 0,1 0,25
K
 0,1 0,3
N 0,2 0,2
S 2 2,2
SO-8
Размер мин макс
A 1,35 1,75
A1 0,1 0,25
b 0,33 0,51
N 0,19 0,25
D 4,8 5
E 3,8 4
e 1,27 1,27
e1 0,635 0,635
H 5,8 6,2
K 0,25 0,5
L 0,4 1,27
y 0° 8°
TO-39 (KT-2-7)
Размер мин макс
A 12,7
B   0,49
D   6,6
E   8,5
F   9,4
G 5,08
H   1,2
I   0,9
L
 45° 45°
TO-92 (KT-26)
Размер мин макс
A 4,45 5,2
B 4,32 5,33
C 12,7 –
D 0,41 0,48
E 1,15 1,39
F 2,42 2,66
G 3,43 –
H 2,04 2,66
J 3,18 4,19
TO-3PBL
Размер мин макс
A 28 29
B 19,3 20,3
C 4,7 5,3
D
 0,93 1,48
E 1,9 2,1
F 2,2 2,4
G 5,45 5,45
H 2,6 3
J 0,43 0,78
K 17,6 18,8
L 11 11,4
N 3,95 4,75
P 2,2 2,6
Q 3,1 3,5
R 2,15 2,35
U 6,1 6,5
W 2,8 3,2
SOT-122D
Размер мин макс
a 3,27 4,17
b 5,85 5,85
c 0,14 0,18
D 7,23 7,5
D2 6,23 7,24
H 25,78 27,56
L 9,14 9,91
Q 1,27 1,58
α 90° 90°
SOT-89 (KT-47, TO-243, SC-62)

 SOT-143

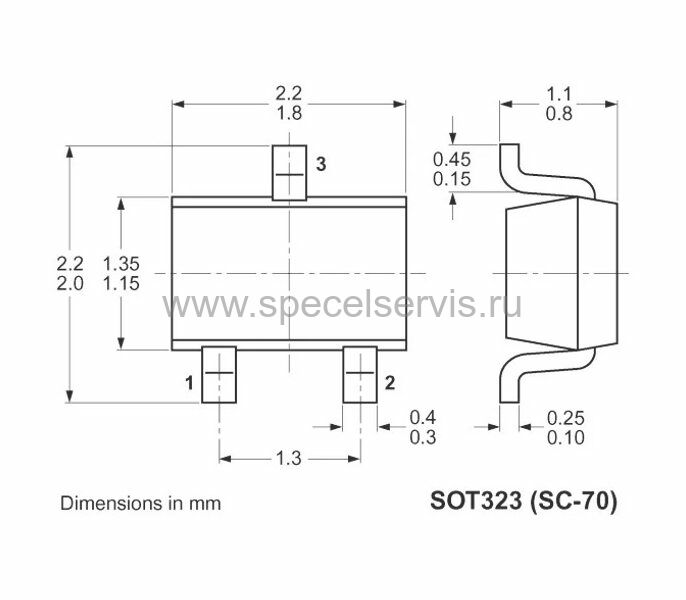

SOT-323 (SC-70)

 SOT-343R
DPAK (TO-252AA)

 D2PAK
KT-13

 TO-18 (KT-1-7)
IPAK (TO-251AA)

 TO-3 (KT-9)
TO-3PM (KT-43A-2)

 KT-1-12
КТЮ-3-20

 SOT-199
TO-126

 TO-218 (KT-43-1)
TO-93 (KT-43-2)

 TO-220 (SOT-186, KT-28-2)
TO-220AB

 TO-220F
TO-247

 TO-220/5
KT-14

 H/C-1
KT-21

 KT-16-2
KT-17

 TO-50
DIP4



Размеры SMD корпусов

ТИП: Расшифровка Типа:
SR Resistor Chip
Чип резистор
Размер (дюймы) Размер (мм) Толщина компонента Ширина ленты Шаг компонента в ленте Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента бумажная		 Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая
01005 0402 0. 12 мм ± 0.02 8 мм 2 мм 20000 –
0201 0603 0.23 мм ± 0.03 8 мм 2 мм 15000 –
0402 1005 0.35 мм ± 0.05 8 мм 2 мм 10000 –
0603 1608 0.45 мм ± 0.1 8 мм 4 мм 5000 –
0805 2012 0. 55 мм ± 0.1 8 мм 4 мм 5000 –
1206 3216 0.55 мм ± 0.15 8 мм 4 мм 5000 –
1210 3225 0.55 мм ± 0.15 8 мм 4 мм 5000 4000
2010 5025 0.55 мм ± 0.15 8/12 мм 4/8 мм – 4000
2512 6332 0. 55 мм ± 0.15 12 мм 4/8 мм – 4000/2000
ТИП: Расшифровка Типа:
SRМ Melf Resistor
Melf резистор (круглый)
Размер (дюймы) Имя Размер компонента Ширина ленты Шаг компонента в ленте Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая
0604 – 1.6 мм Х 1.0 мм 8 мм 4 мм 3000
0805 Micro 2. 2 мм Х 1.1 мм 8 мм 4 мм 3000
1206 Mini 3.2 мм Х 1.6 мм 8 мм 4 мм 3000
1406 Mini 3.5 мм Х 1.4 мм 8 мм 4 мм 3000
2308 Melf 5.9 мм Х 2.2 мм 12 мм 4 мм 1500
ТИП: Расшифровка Типа:
SC Ceramic Chip Capacitor
Керамический чип конденсатор
Размер (дюймы) Размер (мм) Толщина компонента Ширина ленты Шаг компонента в ленте Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента бумажная		 Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая
01005 0402 0. 2 мм ± 0.03 8 мм 2 мм 20000 –
0201 0603 0.3 мм ± 0.03 8 мм 2 мм 15000 –
0402 1005 0.5 мм ± 0.1 8 мм 2 мм 10000 –
0603 1608 0.8 мм ± 0.1 8 мм 4 мм 4000 –
0805 2012 0. 6 – 1.25 мм 8 мм 4 мм 4000 3000
1206 3216 0.6 – 1.25 мм 8 мм 4 мм 4000 3000
1210 3225 1.25 мм – 1.5 мм 8 мм 4 мм – 3000
1812 4532 2 мм (Макс.) 12 мм 8 мм – 1000
2225 5664 2 мм (Макс. ) 12 мм 8 мм – 1000
ТИП: Расшифровка Типа:

SD Molded Tantalum
Танталовый конденсатор (полярный компонент)
Размер (дюймы) Код Толщина компонента Размер компонента Ширина ленты Шаг компонента в ленте Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая
3216 A 1.6 мм 3. 2 мм Х 1.6 мм 8 мм 4 мм 2000
3528 B 1.9 мм 3.5 мм Х 2.8 мм 8 мм 4 мм 2000
6032 C 2.5 мм 6.0 мм Х 3.2 мм 12 мм 8 мм 500
7343 D 2.8 мм 7.3 мм Х 4.3 мм 12 мм 8 мм 500
1608 J 0.8 мм 1. 6 мм Х 0.8 мм 8 мм 4 мм 4000
2012 P/R 1.2 мм 2.0 мм Х 1.2 мм 8 мм 4 мм 2500/3000
ТИП: Расшифровка Типа:
SE Aluminum Capacitor
Алюминиевый конденсатор (полярный компонент)
Диаметр корпуса Высота корпуса Ширина ленты Шаг компонента в ленте Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая		 Кол-во в стандартной упаковке
(330 мм/13 дюймов)
лента пластиковая
3 мм 5. 5 мм 12 мм 8 мм 100 2000
4 мм 5.5 мм 12 мм 8 мм 100 2000
5 мм 5.5 мм 12 мм 12 мм 100 1000
6.3 мм 5.5 мм 16 мм 12 мм 100 1000
8 мм 6 мм 16 мм 12 мм 100 1000
8 мм 10 мм 24 мм 16 мм 100 500
10 мм 10 мм 24 мм 16 мм 100 300 – 500
10 мм 14 – 22 мм 32 мм 20 мм – 250 – 300
12. 5 мм 14 мм 32 мм 24 мм – 200 – 250
12.5 мм 17 мм 32 мм 24 мм – 150 – 200
12.5 мм 22 мм 32 мм 24 мм – 125 – 150
16 мм 17 мм 44 мм 28 мм – 125 – 150
16 мм 22 мм 44 мм 28 мм – 75 – 100
18 мм 17 мм 44 мм 32 мм – 125 – 150
18 мм 22 мм 44 мм 32 мм – 75 – 100
20 мм 17 мм 44 мм 36 мм – 50
ТИП: Расшифровка Типа:
SOT SOT Transistor
SOT транзистор
Тип корпуса Количество выводов Ширина ленты Шаг компонента в ленте Размер корпуса A (мм) Размер корпуса B (мм) Размер корпуса S (мм) Высота корпуса H (мм) Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая
SOT723 3 8 мм 4 мм 1. 2 0.8 1.2 0.5 8000
SOT346 3 8 мм 4 мм 2.9 1.6 2.8 1.1 3000
SOT323 3 8 мм 4 мм 2.0 1.25 2.1 0.9 3000
SOT416 3 8 мм 4 мм 1.6 0.8 1.6 0. 7 3000
SOT523F 3 8 мм 4 мм 1.6 0.8 1.6 0.7 3000
SOT23 3 8 мм 4 мм 2.9 1.3 2.4 0.95 3000
SOT23-5 5 8 мм 4 мм 2.9 1.6 2.8 1.1 3000
SOT23-6 6 8 мм 4 мм 2. 9 1.6 2.8 1.1 3000
SOT89 3 12 мм 8 мм 4.5 2.5 4.0 1.5 1000
SOT143 4 8 мм 4 мм 2.9 1.6 2.8 0.95 3000
SOT223 3 16 мм 8 мм 6.5 3.6 7.0 1. 6 2500
SOT323 3 8 мм 4 мм 2.0 1.25 2.1 0.9 3000
SOT343 4 8 мм 4 мм 2.0 1.25 2.1 0.9 3000
SOT353 5 8 мм 4 мм 2.0 1.25 2.1 0.9 3000
SOT363 6 8 мм 4 мм 2. 0 1.25 2.1 0.9 3000
SOT23-8 8 8 мм 4 мм 2.9 1.6 2.9 1.2 3000

ТИП: Расшифровка Типа:
DPAK DPAK Transistor
DPAK транзистор
Тип корпуса Количество выводов Ширина ленты Шаг компонента в ленте Размер корпуса L (мм) Размер корпуса W (мм) Высота корпуса H (мм) Размер корпуса S (мм) Кол-во в стандартной упаковке
(330 мм/13 дюймов)
лента пластиковая
DPAK 3 16 мм 8 мм 6 6. 5 2.3 10 2500
D2PAK 3 24 мм 16 мм 9.2 10 4.4 15 500 – 800
D2PAK-5 5 24 мм 16 мм 9.2 10 4.4 15 500 – 800
D2PAK-7 7 24 мм 16 мм 9.2 10 4.4 15 500 – 800
D3PAK 3 24 мм 24 мм 14 16 4. 7 18.8 500

ТИП: Расшифровка Типа:
SOD SOD, SM, Melf Diode/Rectifier
SOD, SM, Melf диоды (круглые)
Тип компонента Размер компонента (диметр Х длинна) Ширина ленты Шаг компонента в ленте Кол-во в стандартной упаковке
(180 мм/7 дюймов)
лента пластиковая
MiniMELF/SOD-80 (LL34) 1.6 мм Х 3.5 мм 8 мм 4 мм 2500
MELF (LL35/LL41) 2. 5 мм Х 5.0 мм 12 мм 4 мм 1500
MELF (SM1) 2.5 мм Х 5.0 мм 12 мм 4 мм 1750
ТИП: Расшифровка Типа:
SM Rectangular Diode Gull Wing Lead
Квадратный диод – выводы «ласточкин хвост»
Тип корпуса Ширина ленты Шаг компонента в ленте Размер корпуса L (мм) Размер корпуса W (мм) Высота корпуса H (мм) Размер корпуса S (мм) Размер корпуса B (мм) Кол-во в стандартной упаковке
(170 мм/7 дюймов)
лента пластиковая
SOD923 8 мм 2 мм 0. 8 0.6 0.4 1.0 0.2 8000
SOD723 8 мм 2 мм 1.0 0.6 0.5 1.4 0.3 8000
SOD523 8 мм 4 мм 1.2 0.8 0.6 1.6 0.3 3000
SOD323 8 мм 4 мм 1.7 1.25 0. 7 2.5 0.3 3000
SOD123 8 мм 4 мм 2.7 1.5 1.3 3.6 0.7 3000
DO215AC 12 мм 4 мм 4.3 2.6 2.2 6.1 1.4 1800
DO215AA 12 мм 8 мм 4.3 3.6 2.3 6.2 2. 0 1000
DO215AB 16 мм 8 мм 7.0 6.0 2.3 1 0 3.0 900
ТИП: Расшифровка Типа:
SM Rectangular Diode C-Bend Lead (Modified J-Lead)
Квадратный диод C – вывод (J-вывод)
Тип корпуса Ширина ленты Шаг компонента в ленте Размер корпуса L (мм) Размер корпуса W (мм) Высота корпуса H (мм) Размер корпуса S (мм) Размер корпуса B (мм) Кол-во в стандартной упаковке
(170 мм/7 дюймов)
лента пластиковая
SMAJ 12 мм 4 мм 4. 3 2.6 2.2 5.0 1.5 1800
SMBJ 12 мм 8 мм 4.3 3.6 2.3 5.4 2.0 750
SMCJ 16 мм 8 мм 7.0 6.0 2.3 8.0 3.0 850
