Блоки питания для светодиодных приборов. Как выбрать блок питания

Блок питания для светодиодных приборов: для чего он и какой блок питания нужен?

        Светодиоды – широко используемые источники искусственного освещения. Однако использование светодиодного оборудования требует особого подхода. Диоды излучают свет при прохождении через них электрического тока. Но их не получится включить в сеть с 220В. В некоторых случаях все выглядит так, будто светодиодное освещение подключается непосредственно в розетку. На самом деле преобразователь сетевого напряжения уже стоит в LED-устройстве. Но для подключения светодиодных лент, линеек, светодиодных экранов, объединения нескольких светодиодных приборов – необходимо купить блок питания.

Зачем нужен блок питания?


        Чаще всего светодиоды используются в низковольтном оборудовании. Если такие приборы подключить в сети 220 вольт, произойдет скачек напряжение и устройство «перегорит» – выйдет и строя. Различное светодиодное оборудование может работать от разного напряжения: 5, 12, 24 или же 48 В.  Для них обязательно дополнительное оборудование, которое будет выполнять функцию трансформатора тока, а также защиты сети от перезагрузок. В некоторых случаях в такои приборе может сразу присутствовать и контроллер.
        Но необходимо знать, как правильно подобрать такое устройство.

Виды блоков питания


        Все предлагаемые производителями устройства, используемые для светодиодного оборудования, разделяются на несколько видов:

  • в пластиковом герметичном корпусе;
  • в алюминиевом герметичном корпусе;
  • открытого типа.

        У каждого варианта имеются свои не только преимущества, но и недостатки, про которые также стоит знать. Разберемся со всеми нюансами.

  1.  К достоинствам пластикового корпуса можно отнести компактность размеров и герметичность. Качественная сборка позволит полностью защитить устройство от попадания влаги и пыли. Не стоит забывать о том, что пластик – это легкий материал, вес такого оборудования будет значительно ниже. К недостатку пластикового блока питания для светодиодов можно отнести пониженные показатели теплообмена. Если он будет использоваться в помещении, то должна быть обеспечена хорошая естественная конвекция. Как правило, такие приборы в пластике имеют приемлемую стоимость, за что и пользуются большой популярностью.
  2. Блоки питания с алюминиевым корпусом также герметичны, и к тому же отличаются своей прочностью. Они не только защитят от влаги, пыли, перепадов температуры, но и будут более устойчивыми к механическим повреждениям. Что особенно важно для уличных приборов. Блоки в металлическом корпусе могут иметь совсем скромные габариты, но при этом будут весить больше, чем аналоги в пластике. Стоимость таких устройств также будет значительно дороже.
  3. Для освещения дома, организации интерьерной подсветки или размещении рекламных вывесок внутри помещений лучше всего подходит блок питания открытого типа. Привлекательная цена блока питания интерьерного – первый бонус. Во-вторых, за счет открытого корпуса обеспечивается эффективный показатель теплообмена. Такое устройство не должно нагреваться даже в закрытых помещениях. Основной минус – это опять же открытая конструкция корпуса. Защита от влаги внутри помещения не нужна, но вот попадание пыли в такой прибор будет происходить постоянно. Поэтому, чтобы продлить рабочее состояние такого оборудование, нужно периодически их очищать. При этом размеры открытых боков несколько больше, чем у герметичный. Внешняя часть корпуса – это, как правило, перфорированный металл или пластик. Он не выглядит очень эстетично, поэтому стоит позаботиться о том, где установить блок питания, чтобы его не было заметно.

        При выборе блока питания нужно обратить внимания на его главные технические характеристики:

  • мощность
  • входное и выходное напряжение
  • наличие дополнительных опций

        Мощность блока должна соответствовать заявленной мощности оборудования, к которому будет подключаться, +20% запаса (на потери в проводниках).

Либо соответствовать суммарной мощности нескольких устройств при их подключении в одну схему.
        Выходное напряжение также должно быть равно рабочему напряжения LED-устройства (12V, 24, др.). Эти данные обычно указываются на упаковке или на самом приборе. Стандартное входное напряжение в нашей стране – 220 В.
        Среди дополнительных функций, которые может выполнять блок питания для светодиодов, полезными будут: защита от перегрузок, защита глубокого разряда (характерно для бесперебойников), защита от короткого замыкания.
Правильно подобрав блок питания для светодиодного оборудования, вы надолго сохраните его работоспособность.

Питание для светодиодной ленты, Блок питания для светодиодной ленты |

При выборе и покупке светодиодной ленты необходимо обратить внимание на одну существенную деталь: большинство моделей лент имеют низковольтное питание 5v, 12v и 24v ., поэтому их запрещено включать непосредственно в розетки на 220 и вольт. Светодиодные ленты можно подключать к источникам тока только через специальные блоки питания.

Блок питания для светодиодной ленты может быть как в металлическом корпусе, так и в пластмассовом, герметичным и нет. Но основное внимание, на которое нужно обращать, это потребляемая мощность вашей светодиодной ленты.

При выборе блока питания для светодиодной ленты необходимо обратить пристальное внимание на потребляемую мощность ленты. Исходящая мощность блока питания должна соответствовать потребляемой мощности светодиодной ленты. На светодиодной ленте всегда указывается ее потребляемая мощность в расчете на 1 метр длины. Если же вам необходимо смонтировать ленту длиной в 5 метров, то мощность одного метра умножаете на 5. И если, к примеру, мощность одного метра светодиодной ленты составляет 30 W, то 5 будет уже 150W. Значит, вам необходимо купить блок питания светодиодной ленты на 200 W. При этом очень важно, чтобы запас мощности блока питания примерно на 25% превышал потребляемую мощность светодиодной ленты. В противном случае срок эксплуатации блока питания сокращается в разы!

Кроме исходящей мощности блоки питания для светодиодной ленты также различаются по типу корпуса (металл или пластмасса), степени защиты (герметичности).

Заметим, что в настоящее время нет четко устоявшейся терминологии относительно блоков питания для светодиодных лент. Блоки питания называют порой и как драйвер, адаптер, преобразователь, источник питания, а также блок питания. При любом названии смысл один – это преобразователь переменного электрического тока напряжения 220 Вольт в напряжение постоянного тока необходимой величины.

При наличии качественного блока питания и правильно подобранных мощностей светодиодная лента прослужит вам долгий срок. Поэтому так важно обращать внимание и на производителя блока питания и на потребляемую мощность ленты. В противном случае лента и блок питания быстро выйдут из строя.

Светодиодные ленты питаются напряжением 5, 12 или 24 вольта.

Блоки питания для светодиодной ленты по мощности делятся на 60, 120, 150, 200, 300 Вт. Заметим, что блоки питания эти являются универсальными, и они подойдут не только для питания светодиодной ленты, но также и светодиодных линеек и иного светодиодного оборудования, которое запрещено напрямую подключать к бытовой электрической сети.

Блок питания для светодиодной ленты

Помимо блока питания для светодиодной ленты, вам может потребоваться диммер, RGB – контроллеры. Диммер позволяет регулировать яркость свечения светодиодов ленты, а RGB – контроллер «рисунок» свечения RGB – ленты.

Блоки питания для светодиодных источников света

Светодиодные источники света питаются не от переменного тока с напряжением 220В, который течет по проводам в наших домах, а от стабилизированного напряжения или тока. Источниками стабилизированного напряжения или стабилизированного тока служат специальные блоки питания.

Блоки питания с постоянным стабилизированным напряжением предназначены для подключения светодиодных лент, линеек и других светодиодных источников света, рассчитанных на определенное напряжение. Блоки питания данного типа могут иметь постоянное напряжение 12, 24, 36В.

Существует 3 основных типа корпусов блоков питания с постоянным напряжением:

  • Блоки питания в металлическом защитном кожухе
  • Блоки питания в пластиковом корпусе

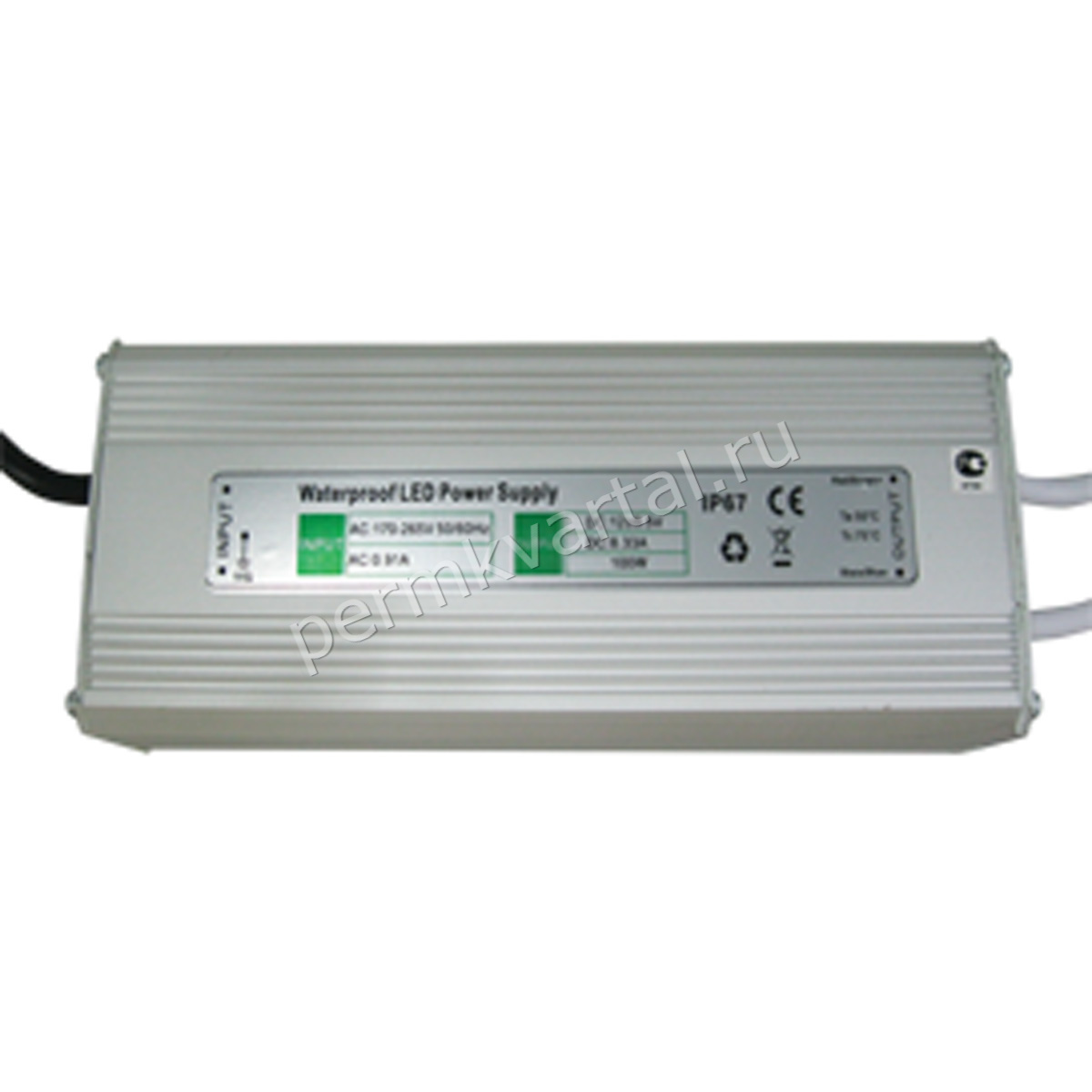

  • Герметичные блоки питания

Выбор типа корпуса блока питания зависит от места его использования. Для использования в сухом непыльном помещении подойдет блок питания в металлическом защитном кожухе и пластиковом корпусе. Герметичный блок питания может использоваться во влажном помещении или на улице. Герметичные блоки питания выпускаются как в пластиковом, так и металлическом корпусе. Следует отметить, что если планируется управлять светодиодным освещением, например, при помощи RGB контроллера или диммера, то желательно использовать герметичный блок питания, т.к. негерметичные блоки могут издавать неприятный писк при работе с контроллером. Еще одним плюсом герметичных блоков питания является широкий диапазон рабочих температур, обычно от -20 до +40 °C.

Блоки питания со стабилизированным током или по-другому драйверы предназначены для подключения светодиодных светильников, ламп, мощных светодиодов. Многие модели драйверов могут регулировать силу тока, соответственно, позволяют управлять яркостью свечения светодиодов. Блоки питания со стабилизированным током могут быть открытыми (без корпуса) или в пластиковом или металлическом корпусе.

Герметичными и негерметичными.

Подбор блока питания.

Выберите тип корпуса блока питания в зависимости от места установки.

Подберите блок питания в соответствии с напряжением питания светодиодной ленты, на выходе блока питания должно быть такое же напряжение.

Затем подсчитайте суммарную мощность светодиодных лент, которые вы планируете подключить. Подключать к блоку питанию полную нагрузку нежелательно, настоятельно рекомендуется выбирать блок питания с запасом мощности. Мощность блока питания должна быть на 10-25% выше, чем суммарная нагрузка. Такой запас позволит повысить надежность системы и продлит срок службы.

Установка блока питания.

Во время работы блоки питания неизбежно нагреваются. Чтобы обеспечить стабильность работы и продлить срок службы, блок питания нужно правильно разместить.

Блоки питания малой мощности выделяют не так много тепла, как мощные и не так требовательны к месту размещения. Мощные выделяют гораздо больше тепла и нуждаются в дополнительном охлаждении. Поэтому блоки питания в защитном кожухе оснащаются вентилятором охлаждения, а корпус герметичных металлических блоков выполняет не только защитную, но и теплорассеивающую функцию и зачастую выполнен в виде радиатора. Поэтому крайне не рекомендуется устанавливать их в небольшие закрытые пространства. Для мощных блоков питания необходимо обеспечить теплоотвод, поэтому они должны устанавливаться в хорошо проветриваемых местах.

При установке блоков питания следует руководствоваться несколькими основными рекомендациями:

  • При использовании нескольких блоков питания не устанавливайте их вплотную друг к другу.
  • Не располагайте блок питания на питаемом устройстве или вплотную к нему.
  • Не устанавливайте блок питания в полностью закрытых пространствах или пространствах с высокой температурой.
  • Не нагружайте блок питания более чем на 90% его номинальной мощности, во избежание перегрева.
  • Используйте провода с оптимальным сечением, учитывая мощность нагрузки и длину проводов.

Что такое PFC?

“>

В названиях и описаниях некоторых блоков питания встречается аббревиатура “PFC”, и при выборе блока питания многие задаются вопросом, что это такое. PFC (Power Factor Corrector) – корректор коэффициента мощности. Коэффициент мощности – отношение потребляемой активной мощности к полной мощности. Блоки питания с PFC отличаются от обычных небольшим пусковым током и высоким коэффициентом активной мощности. Поэтому при использовании в системе множества мощных блоков питания рекомендуется использовать именно блоки с PFC, т.к. не будет создаваться дополнительная нагрузка на сеть.

Источники питания для светодиодных лент, светодиодных линеек

Истоники питания, представленные в этом разделе, используютя для подклюения к электроэнергии светододных лент, светодиодных линеек, светодиодных модулей и пикселей. Основные характеристики, на которые обращают внимание при подборе блока питания, это: напряжение на выходе, мощность, ток и герметичность. В нашей линейке представлены блоки питания с напряжением на выходе от 3 до 120 вольт, мощностью от 12 до 200 ватт и степенью защиты от IP20(негерметичных) до IP67(герметичных). Корпус источников питания выполнен из пластика или металла.

Артикул: 06016

Блок питания Arlight ARPV-LV12012. 12В выходное напряжение. Входное напряжение 100-240В. Мощность 12 Вт. Ток 1А. Степень защиты IP67 (герметичный). Корпус выполнен из пластика.

Артикул: 06031

Блок питания Arlight ARPV-LV12020. 12В выходное напряжение. Входное напряжение 100-240В. Мощность 20 Вт. Ток 1,5А. Степень защиты IP67 (герметичный). Корпус выполнен из пластика.

Артикул: 06042

Блок питания ARPV-05020. 5В выходное напряжение. Входное напряжение 170-250В. Мощность 20 Вт. Ток 4А. Степень защиты IP 67 (герметичный). Корпус выполнен из металла.

Артикул: 09010

Блок питания Gl-12V20WM67 Geniled. Влагозащищенный IP67. Uвых=12В. Uвх=170-250В. P=20Вт. I=1,67А. Корпус из металла.

Артикул: 06008

Блок питания Arlight ARPV-U12015. 12В выходное напряжение. Входное напряжение 110-250В. Мощность 15 Вт. Ток 1,2А. Степень защиты IP67 (герметичный). Корпус выполнен из металла.

Артикул: 06017

Источник тока Arlight ARPJ-SC7D-36350T. 3-33В выходное напряжение. Входное напряжение 100-240В. Мощность 13 Вт. Ток 0,35А. Степень защиты IP20 (не герметичный).

Артикул: 06022

Блок питания Arlight PV-12020. 12В выходное напряжение. Входное напряжение 90-250В. Мощность 20 Вт. Ток 1,67А. Степень защиты IP67 (герметичный). Корпус выполнен из металла.

Артикул: 06045

Блок питания DKS-35-12. 12В выходное напряжение. Входное напряжение 85-264В. Мощность 35 Вт. Ток 3А. Степень защиты IP20 (не герметичный). Корпус выполнен в виде сетчатого кожуха.

Артикул: 06001

Блок питания Arlight ARPV-M12030. 12В выходное напряжение. Входное напряжение 170-250В. Мощность 30 Вт. Ток 2,5А. Степень защиты IP66 (герметичный). Корпус выполнен из металла.

Артикул: 09001

Источник тока Geniled GL-LP36A310M67. 60-120В выходное напряжение. Входное напряжение 170-250В. Мощность 39 Вт. Ток 0,31А. Степень защиты IP67 (герметичный).

Артикул: 09016

Источник питания Gl-HP32A320M30 Geniled. IP30. Uвых=50-100В. Uвх=170-264В. P=32Вт. I=320мА. Корпус из стали. Блок питания для линеек и светильников

Артикул: 09005

Блок питания Gl-5V30WM67 Geniled. Для пикселей. Выходное напряжение 5В. Входное напряжение 170-250В. Мощность 30Вт. Ток 6А. IP67. Корпус из металла.

Артикул: 06021

Блок питания Arlight ARPV-LV12035. 12В выходное напряжение. Входное напряжение 100-240В. Мощность 35 Вт. Ток 3А. Степень защиты IP67 (герметичный). Корпус выполнен из пластика.

Артикул: 09011

Блок питания Gl-12V40WM67 Geniled. Влагозащищенный IP67. Uвых=12В. Uвх=170-250В. P=40Вт. I=3,33А. Корпус из металла.

Артикул: 06036

Источник тока Arlight ARPJ-LAP48350. 24-48В выходное напряжение. Входное напряжение 100-240В. Мощность 17 Вт. Ток 0,35А. Степень защиты IP67 (герметичный).

Артикул: 06006

Источник тока Arlight ARPJ-LAP48700. 9-48В выходное напряжение. Входное напряжение 100-240В. Мощность 34 Вт. Ток 0,7А. Степень защиты IP67 (герметичный).

Артикул: 09012

Блок питания Gl-12V50WM67 Geniled. Влагозащищенный IP67. Uвых=12В. Uвх=170-250В. P=50Вт. I=4,16А. Корпус из металла.

Артикул: 09017

Источник питания Gl-HP40A320M30 Geniled. IP30. Uвых=50-120В. Uвх=170-264В. P=40Вт. I=320мА. Корпус из стали. Блок питания для линеек и светильников

Артикул: 06029

Источник тока Arlight ARPJ-LAP80350. 30-80В выходное напряжение. Входное напряжение 100-240В. Мощность 28 Вт. Ток 0,35А. Степень защиты IP67 (герметичный).

Артикул: 06044

Блок питания DKS-60-12. 12В выходное напряжение. Входное напряжение 85-264В. Мощность 60 Вт. Ток 5А. Степень защиты IP20 (не герметичный). Корпус выполнен в виде сетчатого кожуха.

Артикул: 09007

Блок питания Gl-12V100WM20 Geniled. Интерьерный для ленты и модулей. IP20. 12В выходное напряжение. Выходное напряжение 110-260В. Мощность 100Вт. Ток 8,4А. Корпус из металла.

Артикул: 06002

Блок питания Arlight ARPV-D12040. 12В выходное напряжение. Входное напряжение 170-250В. Мощность 40 Вт. Ток 3,4А. Степень защиты IP66 (герметичный). Корпус выполнен из металла.

Артикул: 09002

Источник тока Geniled GL-HP50A(240-360)M30. 50-150В выходное напряжение. Входное напряжение 176-250В. Мощность 50 Вт. Ток 0,24-0,36А. Степень защиты IP30.

Артикул: 06043

Блок питания HTS-100-12. 12В выходное напряжение. Входное напряжение 180-264В. Мощность 100 Вт. Ток 8,3А. Степень защиты IP20 (не герметичный). Корпус выполнен в виде сетчатого кожуха.

Артикул: 09008

Блок питания Gl-12V150WM20 Geniled. Интерьерный для ленты и модулей. IP20. 12В выходное напряжение. Выходное напряжение 110-260В. Мощность 150Вт. Ток 12,5А. Корпус из металла.

Артикул: 06013

Блок питания Arlight ARPV-LV12050. 12В выходное напряжение. Входное напряжение 100-240В. Мощность 50 Вт. Ток 4А. Степень защиты IP67 (герметичный). Корпус выполнен из пластика.

Артикул: 06024

Блок питания Arlight ARPV-LVP12060. 12В выходное напряжение. Входное напряжение 100-240В. Мощность 60 Вт. Ток 5А. Степень защиты IP67 (герметичный). Корпус выполнен из пластика.

Артикул: 06025

Блок питания Arlight ARPV-LV12060. 12В выходное напряжение. Входное напряжение 100-240В. Мощность 60 Вт. Ток 5А. Степень защиты IP67 (герметичный). Корпус выполнен из пластика.

Артикул: 06026

Блок питания Arlight PV-12045. 12В выходное напряжение. Входное напряжение 170-250В. Мощность 45 Вт. Ток 3,75А. Степень защиты IP67 (герметичный). Корпус выполнен из алюминия.

Артикул: 06037

Источник тока Arlight ARPJ-LAP80700. 40-80В выходное напряжение. Входное напряжение 100-240В. Мощность 56 Вт. Ток 0,7А. Степень защиты IP67 (герметичный).

2 страницы

Новое поступление – LED Системы! . Компания Sigma. Волгоград, Волжский

07.04.2021

Уважаемые дилеры, мы расширили ассортимент!

Теперь в наличии на складе:

LED Линейки

Линейки пользуются большим спросом из-за удобства монтажа, надежности, экономии времени монтажа. Алюминиевая основа является хорошим теплоотводом и как следствие срок службы диодов на линейке увеличивается. В отличии от ленты диоды на линейки линзованые и засветка более равномерная. Степень защиты линеек IP 20.

В наличии у нас представлены линейки в двух световых температурах- нейтральные 4100К и белый холодный свет 6000К.

Для подключения линеек Вам понадобятся блоки питания с напряжением 12V. Рассчитать мощность блока нужно с учетом мощности линейки 18Вт и не забыть учесть запас 30%. (18Вт * кол-во линеек + 30%).

Светодиодная лента легко гнётся. Монтируется на клеевой слой на оборотной стороне. Низкое энергопотребление и тепловыделение.

Светодиодная лента, вмонтированная по периметру или по всей площади натяжного потолка, заменит люстру/светильник в комнате и наверняка обеспечит уютную атмосферу.

Блоки питания для светодиодных лент и линеек. Металлический корпус блока имеет множество отверстий для лучшей вентиляции и предотвращения перегрева. Благодаря этим особенностям конструкции блок питания можно устанавливать в нишах.

Данное устройство предназначено для использования только в помещениях без повышенной влажности. Недопустимо попадание воды на корпус.

В наличии у нас представлены блоки различной мощности: от 25W до 400W.

Важно! Блок питания рекомендуется подбирать с таким расчетом, чтобы его мощность была на 30% больше, чем мощность, потребляемая светодиодной лентой, подключенной к нему.



Наименование

Цена

Вид товара

LED Линейка с линзами
12*1,5 Вт 4100К (18 Вт)

170 р.шт.

LED Линейка с линзами
12*1,5 Вт 6000К (18 Вт)

160 р. шт.

Ecola LED strip PRO 4,8W/m
12V IP20 8mm 60Led/m
4200K 6Lm/LED 360Lm/m
светодиодная лента на
катушке 5м P2LV05ESB

275 р.шт.

Ecola LED strip PRO 4,8W/m
12V IP20 8mm 60Led/m
6000K 6Lm/LED 360Lm/m
светодиодная лента на
катушке 5м P2LD05ESB

280 р.шт.

Ecola LED strip PRO 7,2W/m
12V IP20 10mm 30Led/m
4200K 18Lm/LED 540Lm/m
светодиодная лента на
катушке 5м P2LV07ESB

535 р.шт.

Ecola LED strip PRO 9W/m
12V IP20 10mm 30Led/m
4200K 20Lm/LED 600Lm/m
светодиодная лента на
катушке 5м P2LV09ESB

480 р.шт.

Ecola LED strip STD 14,4W/m
12V IP20 10mm 60Led/m
6000K 14Lm/LED 840Lm/m
светодиодная лента на
катушке 5м S2LD14ESB

475 р. шт.

ECOLA Блок питания для
светодиодной ленты LED strip
Power Supply 25W
B2L025ESB

340 р.шт.

Ecola LED strip Power Supply
50W 220V-12V IP20 блок
питания для светодиодной
ленты B2L050ESB

440 р.шт.

Ecola Блок питания для
светодиодной ленты LED strip
Power 60W B2L060ESB

535 р.шт.

Ecola LED strip Power Supply
80W 220V-12V IP20 блок
питания для светодиодной
ленты B2L080ESB

735 р.шт.

Ecola LED strip Power Supply
100W 220V-12V IP20 блок
питания для светодиодной
ленты B2L100ESB

785 р. шт.

Ecola LED strip Power Supply
120W 220V-12V IP20 блок
питания для светодиодной
ленты B2L120ESB

790 р.шт.

Ecola LED strip Power Supply
200W 220V-12V IP20 блок
питания для светодиодной
ленты B2L200ESB

1190 р.шт.

Ecola LED strip Power Supply
250W 220V-12V IP20 блок
питания для светодиодной
ленты B2L250ESB

1400 р.шт.

Ecola LED strip Power Supply
400W 220V-12V IP20 блок
питания для светодиодной
ленты B2L400ESB

1700 р.шт.

*Цвета изделий на фотографиях могут не соответствовать действительным, в силу особенности цветопередачи монитора. Проконсультируйтесь с Вашим менеджером.

Блоки питания для светодиодных светильников, led драйвер, источник питания




Преимущества использования блоков питания светодиодного светильника «МСК»

  • снижение энергопотребления достигается до 80%
  • экологическая безопасность и отсутствие паров ртути и других вредных веществ
  • высокая механическая прочность и виброустойчивость
  • контрастность света в 300-400 раз выше в сравнении с газоразрядными лампами
  • отсутствие вредного эффекта низкочастотных пульсаций (стробоскопический) эффект
  • отсутствие пусковых токов в момент включения
  • значительное снижение затрат на обслуживание
  • срок непрерывной службы более 11 лет (ресурс светодиодов 100 000 часов работы)


Блоки питания светодиодного светильника. Производство источников питания для светодиодов (LED-драйверов). Для стабильной работы светодиодной техники наряду с источниками тока используются блоки питания (источники постоянного напряжения). Драйверы примененяются при изготовлении различных светильников, прожекторов, ламп – т.е. при серийном производстве оборудования, имеющего стандартизованные мощностные и световые характеристики.

Мощность источников питания для светодиодов подбирается исходя от потребляемой мощности нагрузки. Стабилизирующие источники постоянного тока, предназначенные для питания светодиодов, светодиодных линеек, светодиодных модулей, светодиодных матриц и других изделий РЭА.

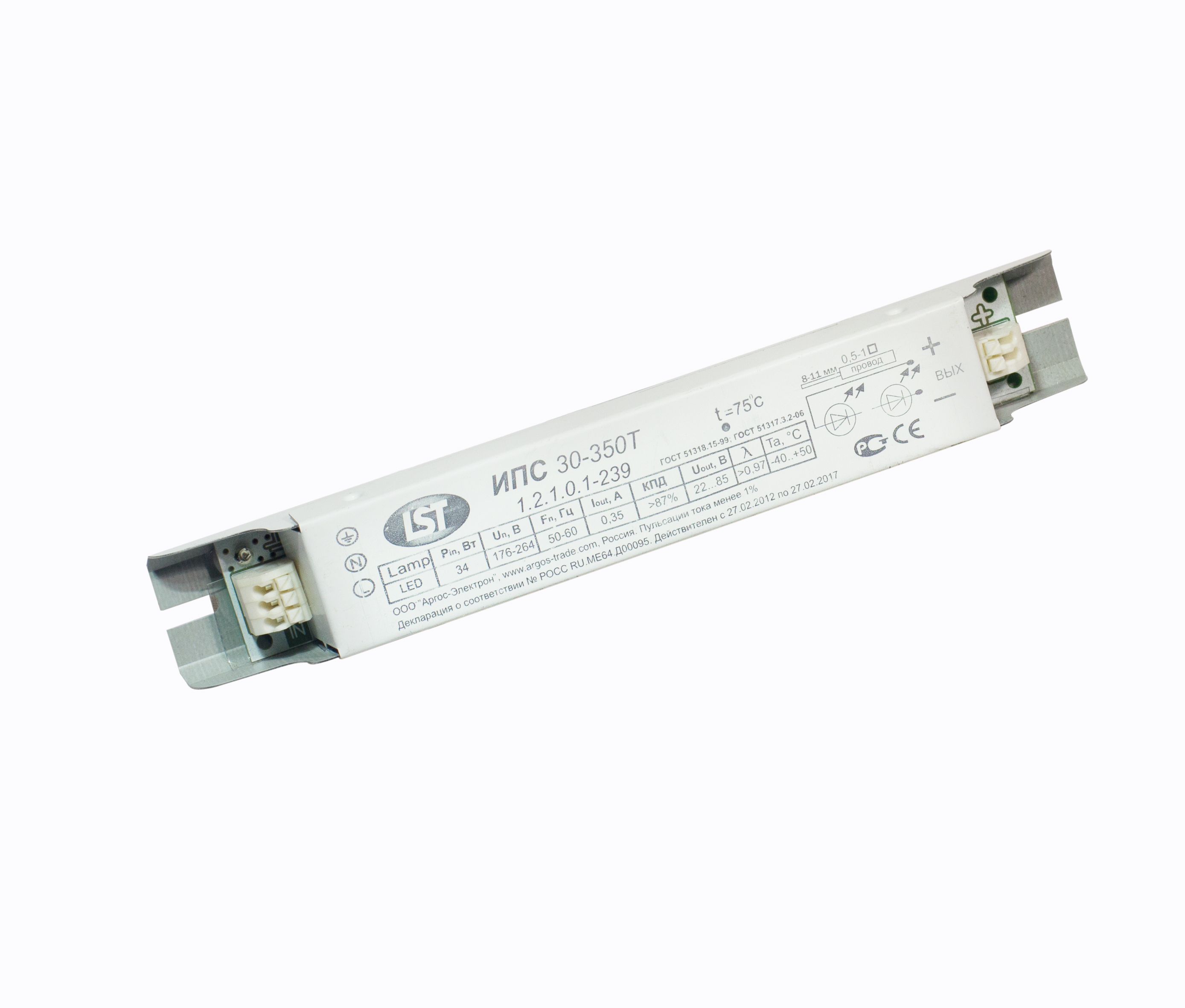

Блоки питания – Светодиодные драйверы


Технические характеристики блоков питания

Технические характеристики НИПТ-18350К CUF-010-035 CHF-021-035 CHF-030-045
Диапазон входных напряжений, В ~ 110-250 AC ~ 90-250 AC ~ 176-264 AC ~ 176-265 AC
PF, cos φ ≥ 0,5 ≥ 0,84 ≥ 0,9 ≥ 0,9
КПД ≥ 87 ≥ 86 ≥ 87 ≥ 90
ЭМС Нет Нет Нет Нет
Мощность, W 6 10 21 30
Выходной ток, А 0,35 0,35 0,35 0,45
Диапазон выходного напряжения, В 10-18 20-29 40-62 45-65
Пульсации светового потока, %
Гальваническая изоляция/степень IP Есть/21 Есть/30 Есть/30 Нет/20
Габаритные размеры, мм (ДхШхВ) 52х28х23 58х29х22 96х40х25 133х20х14
Димминг Протокол по ШИМ (0(1)-10) Нет Нет Нет Нет
Тип подключения К выведенным монтажным проводам К выведенным монтажным проводам К выведенным монтажным проводам К выведенным монтажным проводам

* ЭМС (электромагнитная совместимость) — это способность электрооборудования удовлетворительно функционировать в условиях электромагнитных воздействий со стороны окружающей среды, а также не оказывать недопустимого воздействия на эту окружающую среду, которая включает в себя другое электрооборудование.

Технические характеристики A220T035C060Н08 A220T035C110H07 A220T045C090H07 A220T035C110М07
Диапазон входных напряжений, В ~ 170-280 AC ~ 170-260 AC ~ 170-260 AC ~ 170-280 AC
PF, cos φ ≥ 0,95 ≥ 0,95 ≥ 0,95 ≥ 0,95
КПД ≥ 88 ≥ 83 ≥ 83 ≥ 83
ЭМС Есть Есть Есть Есть
Мощность, W 21 38,5 40 39
Выходной ток, А 0,35 0,35 0,45 0,35
Диапазон выходного напряжения, В 36-60 66-110 54-90 66-110
Пульсации светового потока, %
Гальваническая изоляция/степень IP Есть/66 Есть/66 Есть/66 Есть/66
Габаритные размеры, мм (ДхШхВ) 120х35х26 147х41х28 147х41х28 147х41х28
Димминг Протокол по ШИМ (0(1)-10) Нет Нет Нет Есть
Тип подключения К выведенным монтажным проводам К выведенным монтажным проводам К выведенным монтажным проводам К выведенным монтажным проводам

* Коэффициент пульсаций освещённости характеризует колебания во времени светового потока, падающего на единицу поверхности. Коэффициент пульсаций освещённости определяется отношением амплитуды колебаний освещённости к их среднему значению.

Технические характеристики СОТ20-065 СОТ35-090 СОТ35-100 LF-G418D
Диапазон входных напряжений, В ~ 176-264 AC ~ 176-264 AC ~ 176-264 AC ~ 100-240 AC
PF, cos φ ≥ 0,95 ≥ 0,93 ≥ 0,95 ≥ 0,90
КПД ≥ 87 ≥ 91 ≥ 89 ≥ 89
ЭМС Есть Нет Есть Есть
Мощность, W 22 31,5 32,5 28
Выходной ток, А 0,35 0,35 0,35 0,35
Диапазон выходного напряжения, В 35-65 55-90 55-93 58-80
Пульсации светового потока, %
Гальваническая изоляция/степень IP Есть/40 Нет/40 Есть/40 Есть/20
Габаритные размеры, мм (ДхШхВ) 89х45х23 89х45х23 144х34х23 154х40х28
Димминг Протокол по ШИМ (0(1)-10) Нет Нет Нет Нет
Тип подключения К выведенным монтажным проводам К выведенным монтажным проводам К выведенным монтажным проводам Быстрозажимные/винтовые клеммные колодки

* Гальваническая развязка (гальваноразвязка, гальваническая изоляция) – это название общего принципа электрической изоляции рассматриваемой электрической цепи относительно других цепей, присутствующих в данном устройстве. Это передача энергии или сигнала между электрическими цепями без электрического контакта между ними. Гальванические развязки используются для передачи сигналов, для бесконтактного управления и для защиты оборудования и людей от поражения электрическим током.

Технические характеристики ИПС 39-350Т ИПС 50-350Т ИПС 60-700Т ИПС 35-350Т
Диапазон входных напряжений, В ~ 176-264 AC ~ 176-264 AC ~ 176-264 AC ~ 176-264 AC
PF, cos φ ≥ 0,96 ≥ 0,97 ≥ 0,97 ≥ 0,97
КПД ≥ 87 ≥ 88 ≥ 88 ≥ 86
ЭМС Есть Есть Есть Есть
Мощность, W 39 50 60 35
Выходной ток, А 0,35 0,35 0,7 0,35
Диапазон выходного напряжения, В 70-110 70-140 50-85 33-90
Пульсации светового потока, %
Гальваническая изоляция/степень IP Есть/20 Есть/20 Есть/20 Есть/20
Габаритные размеры, мм (ДхШхВ) 202х30х28 202х40х28 202х40х28 202х30х28
Димминг Протокол по ШИМ (0(1)-10) Нет Нет Нет Нет
Тип подключения Быстрозажимные клеммные колодки Быстрозажимные клеммные колодки Быстрозажимные клеммные колодки Быстрозажимные клеммные колодки

* Гальваническая развязка (гальваноразвязка, гальваническая изоляция) – это название общего принципа электрической изоляции рассматриваемой электрической цепи относительно других цепей, присутствующих в данном устройстве. Это передача энергии или сигнала между электрическими цепями без электрического контакта между ними. Гальванические развязки используются для передачи сигналов, для бесконтактного управления и для защиты оборудования и людей от поражения электрическим током.

Технические характеристики ИПС 50-350Т ИПС 60-700Т ИПС 60-700ТД ИПС 60-1050ТД
Диапазон входных напряжений, В ~ 176-264 AC ~ 176-264 AC ~ 176-264 AC ~ 176-264 AC
PF, cos φ ≥ 0,97 ≥ 0,98 ≥ 0,98 ≥ 0,98
КПД ≥ 89 ≥ 89 ≥ 89 ≥ 89
ЭМС Есть Есть Есть Есть
Мощность, W 50 60 60 60
Выходной ток, А 0,35 0,7 0,4-0,7 – шаг 20 mA 0,75-1,05 – шаг 20 mA
Диапазон выходного напряжения, В 50-140 40-85 40-85 40-57
Пульсации светового потока, %
Гальваническая изоляция/степень IP Есть/20 Есть/20 Есть/20 Есть/20
Габаритные размеры, мм (ДхШхВ) 202х40х28 202х40х28 202х40х28 202х30х28
Димминг Протокол по ШИМ (0(1)-10) Нет Нет Нет Нет
Тип подключения Быстрозажимные клеммные колодки Быстрозажимные клеммные колодки Быстрозажимные клеммные колодки Быстрозажимные клеммные колодки

* Гальваническая развязка (гальваноразвязка, гальваническая изоляция) – это название общего принципа электрической изоляции рассматриваемой электрической цепи относительно других цепей, присутствующих в данном устройстве. Это передача энергии или сигнала между электрическими цепями без электрического контакта между ними. Гальванические развязки используются для передачи сигналов, для бесконтактного управления и для защиты оборудования и людей от поражения электрическим током.

Технические характеристики ИПС 50-350Т IP65 Пром ИПС 60-700Т IP65 Пром ИПС 100-700Т IP67 Пром
Диапазон входных напряжений, В ~ 176-264 AC ~ 176-264 AC ~ 176-264 AC
PF, cos φ ≥ 0,98 ≥ 0,98 ≥ 0,98
КПД ≥ 89 ≥ 88 ≥ 90
ЭМС Есть Есть Есть
Мощность, W 50 60 100
Выходной ток, А 0,35 0,7 0,7
Диапазон выходного напряжения, В 50-140 40-85 85-140
Пульсации светового потока, %
Гальваническая изоляция/степень IP Есть/65 Есть/65 Есть/67
Габаритные размеры, мм (ДхШхВ) 145х40х30 145х40х30 168х64х38
Димминг Протокол по ШИМ (0(1)-10) Нет Нет Нет
Тип подключения К выведенным монтажным проводам К выведенным монтажным проводам К выведенным монтажным проводам

* Гальваническая развязка (гальваноразвязка, гальваническая изоляция) – это название общего принципа электрической изоляции рассматриваемой электрической цепи относительно других цепей, присутствующих в данном устройстве. Это передача энергии или сигнала между электрическими цепями без электрического контакта между ними. Гальванические развязки используются для передачи сигналов, для бесконтактного управления и для защиты оборудования и людей от поражения электрическим током.

Блоки питания для светодиодных светильников


Светодиодные драйверы

драйвер


Блок питания серии ИБП для светодиодных светильников

Наименование: Блок питания серии ИБП для светодиодных светильников

Описание: Предназначен для подключения светодиодных линеек стабилизированным током в светильниках и автономно

Заказать

Цена: Уточните у менеджера +7 (8352) 22-06-15

Назначение

  • Для питания светодиодной нагрузки мощностью до 40 Вт стабилизированным током.
  • Предназначен для подключения светодиодных линеек стабилизированным током в светильниках и автономно.

Материалы

  • Корпус ИБП выполнен из пластика.

Преимущества

  • Защита от коротких замыканий.
  • Защита от перенапряжения.
  • Мощность – 40 Вт.
  • Коэффициент пульсаций <1%.
  • Высокий коэффициент мощности – 0,9.
  • Степень защиты – IP66.
  • Широкий диапазон рабочего напряжения: 170 – 260 В.
  • Гарантия – 3 года.



Наименование параметра Значение
Диапазон входного напряжения, В 170…260
Частота, Гц 50
Диапазон выходного напряжения, В 66…110
Мощность, Вт 40
Максимальная температура на корпусе (tc), °С 80
Диапазон температур окружающей среды (ta), °С от -40 до +50
Коэффициент мощности >0,9
Степень защиты IP66



Изображение Наименование Артикул Транспортная упаковка
Вес, кг Количество, шт. Габаритные размеры, мм
Длина Ширина Высота
Блок питания ИБП 40 Вт, 350 мА TDM SQ0366-0001 14 30 305 410 140



Принадлежности для набора светодиодных лент | Купить аксессуары для светодиодных лент

В любом помещении важно освещение. Он может существенно превратить любое пространство из тусклого и унылого в нечто теплое и уютное. Используя наши гибкие светодиодные ленты, вы можете легко добавить освещение в труднодоступные для освещения пространства. Эти простые в установке световые решения можно использовать практически везде, в том числе под шкафами, на полках, лестничных маршах и в любом другом месте, где отсутствует дополнительное освещение.Лучше всего то, что работа со светодиодами идеальна для решения, не требующего особого обслуживания и долговечного, так что вы можете установить его и забыть!

Мы предлагаем несколько вариантов гибких полосовых светильников, которые помогут вам приступить к реализации этого проекта освещения. Мы предлагаем продукцию самых популярных брендов, таких как Maxim Lighting, чтобы гарантировать длительную работу и качество, на которое вы можете рассчитывать в течение многих лет надежного использования. Фактически, на большинство продуктов, которые мы предлагаем в этой категории осветительных приборов, распространяется 5-летняя гарантия производителя.

Когда дело доходит до производительности, эти комплекты гибких светодиодных лент предлагают такие функции, как стандартная работа 12 В, мощность для мокрого листинга, выбор люмен в диапазоне от 120, 420 и 840 для получения нужного уровня яркости, а также хост других важных элементов, делающих их отличным вложением в жизнь любого помещения.

С акцентом на превосходную производительность в соответствии с вашими высокими стандартами, многие из этих устройств имеют средний расчетный срок службы 50 000 часов, поэтому вы гарантированно получите долговечное решение, которое вы сможете разместить и забыть, не беспокоясь о замене лампочек.

Несмотря на то, что мы предлагаем наши варианты белого цвета с цветовой температурой 2700 и длиной от 30 до 60 дюймов, вы также найдете комплекты освещения с гибкими светодиодными лентами, меняющими цвет, для удовлетворения различных потребностей. Эти комплекты предназначены для использования в различных настройках, чтобы вы могли добавить красок в свой мир. Независимо от того, какой вариант подходит для ваших настроек и предпочтений, вы обязательно найдете его здесь с нашим большим выбором.

Руководство по выбору правильного адаптера питания для светодиодов

Светоизлучающие диоды (СИД) быстро заменяют люминесцентные лампы и лампы накаливания как для наружного, так и для внутреннего освещения.Это связано с их энергоэффективностью, долгим сроком службы, гибкостью конструкции и долговечностью. Однако, если вы думаете об установке светодиодных осветительных лент, выбор подходящих светодиодов – это всего лишь одна часть уравнения проектирования светодиодной системы освещения.

Для достижения оптимальной производительности вашей твердотельной светодиодной лампы ее необходимо комбинировать с источником питания, характеристики которого хорошо подходят для светодиодов и предполагаемого использования. Эта статья представляет собой полезное руководство о том, на что следует обратить внимание при выборе адаптера питания для светодиодов.Начнем с рассмотрения того, что такое светодиодный адаптер питания.

1. Что такое светодиодный адаптер питания?

Адаптер питания передает нужное количество тока на вашу электронику. Таким образом, электроника может работать в соответствии с ожиданиями и не будет преждевременно выходить из строя или перегреваться. Подумайте об опасностях попытки наполнить водный шар с помощью пожарного гидранта. Адаптер выполняет аналогичную роль, за исключением того, что в этом случае он регулирует ток, подаваемый на электронное оборудование.Рассматриваемое оборудование может быть чем угодно, от ноутбуков и мобильных телефонов до принтеров и, в данном случае, светодиодных лент. Адаптер питания светодиодов будет принимать переменный ток (AC) от настенной розетки, а затем преобразовывать его в более низкое постоянное напряжение (DC). Ваши светодиодные ленты могут комфортно, безопасно и оптимально работать на этом постоянном напряжении.

2. Типы адаптеров питания светодиодов

Типы адаптеров питания для светодиодов, которые вы можете выбрать, соответствуют требованиям к питанию светодиодных лент, обычно доступных на рынке.Светодиодные ленты в основном доступны с напряжением 12 В или 24 В, а в определенных ситуациях лучше всего подойдут ленты с напряжением 5 В. Мы рассмотрим два наиболее распространенных типа адаптеров питания светодиодов.

Светодиодный адаптер питания 12В

Адаптер питания для светодиодов 12 В для подачи электричества в светодиодные ленты на 12 В. Они преобразуют мощность 120 В переменного тока в 12 В постоянного тока. Адаптеры питания для светодиодов на 12 В лучше всего подходят для небольших установок светодиодных лент.

Светодиодный адаптер питания 24В

Используйте адаптеры питания для светодиодов 24 В для длительной или крупномасштабной установки светодиодных лент.Это связано с тем, что светодиодные ленты на 24 В имеют меньшее падение напряжения по сравнению с полосами на 12 В. С адаптером питания для светодиодной ленты 24 В для ленты потребуется меньше точек питания.

Какой вариант лучше всего подходит для вашей осветительной установки?

При выборе адаптера питания для светодиодов у вас есть несколько вариантов, в том числе:

Вариант 1: одноцветное / белое выходное освещение с диммером )

Для установки светодиодного освещения, когда вы установили диммер перед адаптером питания светодиодов на стороне переменного тока, вам потребуется проводной адаптер питания с регулируемой яркостью.

Вариант 2: Одноцветное / белое выходное освещение (без диммера)

Возможно, вам нужна простая функция включения / выключения или вы хотите затемнить светодиодную подсветку с помощью ручного диммера, настенного радиочастотного диммера или диммера в приложении для телефона. В этом случае вы можете регулировать яркость светодиодной ленты и управлять ею с помощью нерегулируемого адаптера питания. Однако вам потребуется дополнительный пульт дистанционного управления с питанием от постоянного, а не переменного тока.

Вариант 3: светодиодные ленты с изменяющимся цветом RGB или светодиодные ленты с динамической настройкой

Контроллеры

Dynamic и RGB не работают с адаптерами питания светодиодов с регулируемой яркостью.Вместо этого вам придется использовать нерегулируемый адаптер питания и контроллер.

Вариант 3: светодиодные ленты с изменяющимся цветом RGB или светодиодные ленты с динамической настройкой

Контроллеры

Dynamic и RGB не работают с адаптерами питания светодиодов с регулируемой яркостью. Вместо этого вам придется использовать нерегулируемый адаптер питания и контроллер.

3. Как правильно выбрать адаптер питания для светодиодной ленты

Светодиодные ленты

несовместимы с электрическим током и напряжением вашей сети.Для нормальной работы им необходим адаптер питания светодиодной лампы. Адаптеры питания светодиодов не такие. Вы должны выбрать тот, который вам больше всего подходит. Для этого оцените адаптеры, которые вы включили в список, следующим образом. Обратите внимание, что вам может потребоваться калькулятор адаптера питания светодиодов для точного расчета некоторых значений.

3.1 Потребляемая мощность

Два фактора определяют энергопотребление светодиодной ленты. Во-первых, количество светодиодов на фут.Чем выше плотность светодиода, тем выше энергопотребление. Во-вторых, размер светодиодов. Большие светодиоды потребляют больше энергии. Поэтому, если вы хотите использовать адаптер питания для светодиодов меньшей емкости, убедитесь, что в светодиодной полосе меньше и меньше светодиодов.

Как правило, убедитесь, что общая мощность ваших светодиодных лент по крайней мере на 20 процентов ниже номинальной мощности адаптера питания светодиодов. Например, если для светодиодной ленты требуется мощность 100 Вт, вам понадобится адаптер питания для светодиодов мощностью не менее 120 Вт.

Мощность блока питания может сбивать с толку, если вы не знакомы с принципами работы адаптеров. Может показаться логичным предположить, что 120-ваттный адаптер питания для светодиодов повредит 100-ваттную светодиодную ленту. Напротив, то, что адаптер имеет мощность 120 Вт, не означает, что он будет обеспечивать такое количество энергии. Адаптер будет подавать только минимальное количество электроэнергии в зависимости от потребляемой мощности полосы, к которой вы его подключаете. Таким образом, 120-ваттный адаптер может питать любую полосу с потребляемой мощностью от 0 до 120 Вт.

3,2 Напряжение

3.2.1. Напряжение адаптера

Жизненно важно, чтобы напряжение адаптера питания светодиодов, которое вы выбираете, соответствовало напряжению вашей светодиодной ленты. Убедитесь, что входное напряжение источника питания соизмеримо с питанием от сети в месте, к которому вы его подключаете. Следовательно, если у вас есть светодиодная лента на 24 В постоянного тока, которую вы хотели бы использовать в доме на 120 В переменного тока, используемый адаптер питания светодиодов должен иметь 120 В переменного тока в пределах своего входного диапазона, а также 24 В постоянного тока на выходе.

3.2.2. Падение напряжения на светодиодной ленте

Еще одна вещь, которую вы должны принять во внимание, – это падение напряжения. Светодиодные чипы расположены последовательно и в группах. В каждой группе есть резистор и несколько светодиодных чипов. Электропроводка групп идет параллельно. Каждый провод оказывает сопротивление протекающему по нему электричеству. Это тем больше, чем длиннее становится провод. В какой-то момент это влияет на яркость светодиода.

Следовательно, на каждой длине светодиодной ленты происходит значительное падение напряжения.Падение различается в зависимости от длины и типа светодиодной ленты. Падение напряжения приводит к тому, что светодиоды теряют яркость по мере удлинения полосы. Ближайшие к источнику питания светодиоды будут светить ярче всего, а дальние светодиоды будут тусклыми. Проверьте характеристики светодиодной ленты, чтобы узнать, какой длины вы можете запитать, прежде чем снова подключить ее к источнику электроэнергии.

3.3 Регулировка яркости

Не все светодиодные ленты регулируются по яркости. Однако, если ваши огни регулируются, и вы хотите отрегулировать их яркость, вы должны быть уверены, что адаптер питания светодиодов, который вы выбираете, имеет возможность затемнения.В характеристиках адаптера часто указывается, можно ли регулировать яркость. Он также покажет типы регуляторов яркости, с которыми совместим адаптер. 5 наиболее распространенных типов управления диммированием: диммирование TRIAC, диммирование с широтно-импульсной модуляцией, резистивное диммирование, диммирование 1-10 вольт и диммирование 0-10 вольт.

3,4 C Метод подключения

В вашем адаптере питания светодиодов есть разъем питания. Сравните разъем со штекером постоянного тока, который идет в комплекте со светодиодной лентой.Они должны быть совместимы. У вас должна быть возможность подключить адаптер к розетке с одного конца, а затем подключить его к светодиодной ленте.

Но, возможно, вы собираетесь разрезать светодиодную ленту на несколько сегментов, или, может быть, полоса идет с двумя оголенными проводами (обычно черным и красным). В этом случае вам понадобится адаптер, который соединяет светодиодную ленту с разъемом питания блока питания.

4. Разница между адаптером питания и драйвером светодиода

Традиционные блоки питания AC-DC, а также преобразователи DC-DC регулируют свою мощность для обеспечения постоянного напряжения.Адаптеры питания светодиодов – это источники питания переменного и постоянного тока, которые подают на светодиоды постоянное напряжение.

Эксперты в конце концов поняли, что они могут заставить светодиоды работать наиболее безопасно и эффективно, если они питаются от постоянного тока. По этой причине производители с тех пор разработали множество устройств для доставки этого светодиодного привода. В отрасли их называют драйверами светодиодов.

Хотя некоторые используют термин адаптер питания светодиодов как синонимы с драйвером светодиодов, первый обеспечивает постоянное напряжение, а второй – постоянный ток.

Заключение

Когда вы намереваетесь купить адаптер питания для светодиодов, очень скоро вы поймете, что существует множество вариантов. Этот пост поможет вам выбрать адаптер питания, наиболее подходящий для ваших светодиодных лент. Найдите время, чтобы найти адаптер, который будет хорошо соответствовать среде, в которой вы собираетесь его использовать, что является ключом к его долговечности. Если у вас есть вопросы или вам нужна светодиодная печатная плата, свяжитесь с нами бесплатно.

Предотвращение падения напряжения на светодиодной ленте

Если вы используете длинную светодиодную ленту в проекте, вы можете обнаружить, что один конец светодиодной ленты ярче, чем другой.

Это вызвано падением напряжения по длине светодиодной ленты.

Проблема, скорее всего, возникнет с полосой 12 В, а не с полосой 24 В, потому что вы начинаете с гораздо более низкого напряжения (и более высоких токов).

Все кабели обладают некоторым уровнем сопротивления проходящей через них электрической энергии. Чем больше длина кабеля, тем больше сопротивление. Это включает в себя провод (или дорожку), по которой напряжение проходит по светодиодной ленте.

Это означает, что при использовании длинных полос светодиодной ленты напряжение в конечном итоге становится ниже на конце, наиболее удаленном от источника питания, что приводит к более низкому уровню яркости.

Есть два способа решить эту проблему:

  • Подайте питание на светодиодную ленту от середины.
  • Используйте более одного источника питания.

Питание светодиодной ленты от середины

4″> Это решение подходит для ситуаций, когда вы испытываете лишь небольшое падение напряжения. Это может не работать для очень длинных полос светодиодной ленты, так как вы все равно можете испытывать падение напряжения на двух половинах из-за того, что они все еще слишком длинные.

Обычно вы разрезаете светодиодную ленту пополам и размещаете блок питания посередине. Это уменьшает максимальную длину светодиодной ленты, по которой должно проходить напряжение, уменьшая эффект падения напряжения.

Используйте более одного источника питания

Для очень больших тиражей светодиодной ленты необходимо разрезать ее на более короткие отрезки и использовать более одного источника питания. Вы по-прежнему можете установить блок питания в середине светодиодной ленты, чтобы уменьшить общее количество блоков питания, которые вам, возможно, придется использовать.

Если у вас возникли проблемы с питанием светодиодной ленты, не стесняйтесь обращаться в ADM по телефону 1300 236 467. Член нашей группы экспертов с радостью обсудит вашу установку, чтобы убедиться, что светодиодная лента правильно запитана.

Насколько легко можно подключить светодиодные ленты к источнику питания в 2020 году

Подключение светодиодных лент к источнику питания является наиболее важной частью их установки.

Каждый может разместить их на стенах или под шкафами, но лишь немногие люди могут подключить их к источнику питания.

Итак, это руководство поможет вам узнать, как подключить светодиодные ленты к источнику питания, как подключить несколько источников света к одному источнику и как установить светильники на потолке и под шкафами.

В этом руководстве будет рассказано об установке 12-вольтных светодиодных лент, поэтому не забудьте проверить и напряжение вашей лампы. Итак, без лишних слов, давайте сразу перейдем к следующему:

keyenergypark.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения комиссионных от соответствующих покупок без дополнительных затрат. Amazon.com

Как подключить светодиодные ленты к электросети?

Когда дело доходит до подключения светодиодов к сети, вы должны знать, что светодиодные ленты нуждаются в светодиодном трансформаторе для подключения к сети.Это потому, что вы используете светодиодные ленты на 12 В, что означает значительно более низкое напряжение.

Существуют различные типы трансформаторов для светодиодных фонарей, и тот, который вам нужен, будет зависеть от таких факторов, как ватт на чип, длина полосы и общая мощность.

Вот трансформаторы различной мощности, которые вам понадобятся для разных размеров микросхем:

  • 5 Вт на метр для 60 микросхем малого размера
  • 10 Вт на метр для 120 небольших микросхем
  • 15 Вт на метр для 60 больших микросхем

Это означает, что вам понадобится светодиодный трансформатор мощностью 30 Вт для 60 небольших микросхем, трансформатор мощностью 60 Вт для 120 небольших микросхем и так далее.

Итак, когда у вас есть трансформатор, просто подключите к нему светодиодные ленты, а затем трансформатор к сети, как это:

Здесь стрелки – провода.

Как подключить светодиодные ленты к переключателю и как подключить светодиодные ленты к источнику питания?

Хорошо, используете ли вы светодиодные ленты для освещения комнаты или офиса, вам нужно будет подключить их к переключателю, чтобы вы могли легко их включать или выключать.

Этот раздел руководства поможет вам подключить светодиодные ленты к переключателю, а также вы узнаете, как подключить светодиодные ленты к источнику питания.Кроме того, это будет немного технически, поэтому вам нужно уделять пристальное внимание.

  • Прежде всего, обратите внимание на указанные производителем значения ампер и напряжения для светодиодной ленты, которую вы приобрели.
  • Теперь рассчитайте номинал резистора, который вы будете использовать для схемы. Формула для этого расчета: Кол-во Ом = (напряжение источника – падение напряжения светодиода) ÷ сила тока светодиода.
  • Теперь купите резистор со значением, очень близким к только что рассчитанному значению Ом.
  • Теперь вам нужно припаять положительный провод светодиода к резистору. Этот положительный провод является анодом, а также более длинным проводом светодиода.
  • Убедитесь, что переключатель выключен, а затем подключите другую сторону резистора к любой клемме переключателя, используя кусок медного провода, припаяв его к резистору и переключателю.
  • Теперь соедините другую оставшуюся клемму переключателя с плюсовой стороной источника питания, снова припаяв между ними медный провод.На положительной стороне блока питания будет знак «+», который укажет вам, что это положительная сторона.
  • Возьмите еще один кусок медного провода и подключите отрицательную сторону источника питания и светодиод, припаяв их к каждому концу этого провода.

Вот и все, включите выключатель, и свет должен работать правильно. Также вместо пайки светодиодных проводов можно просто использовать разъемы для светодиодных лент.

Вы можете найти множество разъемов для светодиодных лент в Интернете и посмотреть любое видео на YouTube, чтобы узнать, как использовать разъемы для светодиодных лент.

7 Лучшая светодиодная лента с изменяющимся цветом и дистанционным управлением

Как я могу подключить более одной светодиодной ленты к одному источнику питания?

Что ж, теперь, когда вы знаете, как подключать светодиодные ленты к источнику питания, вам не нужно быть техническими специалистами, чтобы подключить несколько светодиодных лент к одному источнику питания .

Это потому, что вы можете просто использовать разветвители светодиодных лент для подключения нескольких 12-вольтных светодиодных лент к одному источнику питания, не запутываясь в проводах и не отслеживая, какой провод куда идет.

Вы можете купить эти светодиодные разветвители в Интернете и просто подсоединить концы 12-вольтных светодиодных лент к каждому концу разветвителя, а затем подключить другой конец разветвителя к источнику питания.

Как установить светодиодные ленты на потолок?

Вы уже знаете, как подключить светодиодные ленты к блоку питания, а также знаете, как подключить несколько лент к одному блоку питания, поэтому мы не будем вдаваться в технические подробности.

Просто знайте, что прежде чем заказывать светодиодные ленты, убедитесь, что вы измерили площади вашего потолка, на которых вы хотите разместить светодиодные светильники.


Также имейте в виду, что есть светодиодные ленты с лентой на обратной стороне, что упрощает их установку на потолок, подумайте и о них.

Теперь, когда дело доходит до использования светодиодных лент для освещения комнаты, не размещайте их просто на измеренных участках потолка.

Вам необходимо знать, какой эффект создают эти светильники в комнате, поэтому сначала проверьте их, не устанавливая их на потолок или верхнюю часть стены. Продолжайте регулировать их положение, пока не добьетесь желаемого эффекта освещения, а затем установите их.

Как подключить светодиодные ленты RGB к блоку питания?

Когда дело доходит до установки светодиодных лент RGB на основную сеть, процесс прост и аналогичен подключению светодиодных лент без RGB к сети.

Но с той лишь разницей, что у вас есть пульт дистанционного управления с подсветкой RGB для управления его цветовыми режимами.

Для этого вам нужно установить RC-блок между трансформатором и светодиодной лентой. Так будет так:

Здесь стрелки – провода.

Сколько энергии потребляют светодиодные ленты?

На этот вопрос нет конкретного ответа, так как он меняется от полосы к полосе. Для 12-вольтных светодиодных лент с 60 светодиодами на метр может потребоваться 6 Вт на метр, но если вы поставите им реальные 12 В, они могут потреблять только 5 Вт на метр.

Значит, это зависит от полосы, и вы можете узнать это, только посмотрев техническую документацию на конкретную полосу.

Как установить светодиодные ленточные светильники под шкафами?

Теперь, когда вы знаете, как подключать светодиодные ленты к источнику питания, все зависит от вашего творческого подхода к тому, как разместить их в шкафах, чтобы осветить их.

Мы можем дать вам несколько советов, чтобы вы могли легко разместить светодиодные ленты под своим шкафом:

  • Прежде всего, точно так же, как вы измеряете потолок или стены при использовании светодиодных лент для освещения комнаты, вам также необходимо измерить ваши шкафы . Это поможет вам избежать лишних полосок.
  • Теперь убедитесь, что у вас есть источник питания поблизости, чтобы вы могли легко подключить светодиодные ленты при их установке или при их тестировании.
  • Вам не нужно проделывать отверстия в шкафах для установки кронштейнов для крепления светодиодных лент; вы можете получить светодиодные фонари с лентой на спине.
  • Обязательно сначала разместите светильники на время и посмотрите, как они освещают ваш шкаф, и как только вы добьетесь идеального положения, только затем просверлите отверстия в стенках шкафа, чтобы освободить место для полосы до последнего шкафа.
  • Наконец, убедитесь, что ваш адаптер не подключен к розетке, когда вы размещаете светодиодные лампы под шкафами.

Заключение:

Это руководство определенно поможет вам понять, как подключить светодиодные ленты к источнику питания, как подключить несколько лент к одному источнику питания и как разместить их на потолке и шкафах.Если информация, упомянутая выше, является для вас слишком технической, можно с уверенностью попросить специалиста установить свет для вас.

Выбор блока питания – аспект LED

Таблица совместимости блоков питания

Когда мне нужен блок питания?

Вам понадобится источник питания, если напряжение вашего прибора не соответствует напряжению источника питания. Например, большинство настенных розеток в жилых домах питают 110 В переменного тока. Для того, чтобы использовать ленточный светильник на 24 В, вам понадобится источник питания, который снизит напряжение с 110 В переменного тока до 24 В постоянного тока.

Что делать, если у меня уже есть источник низкого напряжения?

Для морских установок и жилых домов на колесах, которые уже имеют хорошее, чистое, регулируемое питание 12 В или 24 В постоянного тока, вам не потребуется источник питания. Вы должны убедиться, что источник питания соответствует входному напряжению конкретного светильника, который вы устанавливаете, поскольку некоторые из наших продуктов не предназначены для применения с низким напряжением. Также важно убедиться, что прибор и источник питания, на которые вы смотрите, являются постоянным (постоянным), а не переменным (переменным) током.Мы не предлагаем блоки питания переменного тока низкого напряжения.

У меня уже есть блок питания. Могу я использовать это вместо того, чтобы покупать ваш?

Наши блоки питания разработаны и протестированы для работы с нашими продуктами, поэтому мы настоятельно рекомендуем их использовать. Однако другие источники питания также могут работать. Убедитесь, что вы определили, какой тип блока питания вы используете, и сопоставьте его с таблицей выше, чтобы вы могли определить способность диммирования. Мы не несем ответственности за гарантийные претензии, возникшие в результате использования неправильных блоков питания.Примечание: любые драйверы, поставляемые с фарами, НЕ могут быть заменены другим драйвером. Они специально разработаны для наших продуктов – использование другого драйвера не сработает и повредит ваше устройство.

В чем разница между затемнением ELV, MLV и контроллером?

Диммер

ELV использует электронный настенный диммер низкого напряжения. Это наш предпочтительный метод затемнения для светодиодов, который используется для большинства наших встраиваемых светильников. Рекомендуемые диммеры включают Eaton TAL06P, Lutron Skylark SELV-300P или Lutron Diva DVELV-300P.Вероятно, ваш местный хозяйственный магазин продает эти и другие товары.

MLV (низковольтный магнитный) диммер использует диммер MLV для уменьшения напряжения источника питания. Диммеры MLV должны быть соединены с источником питания MLV и могут использоваться только с ленточными светильниками. Использование компонентов в стиле MLV с продуктами, отличными от MLV, приведет к повреждению и снижению производительности. Для диммеров MLV мы рекомендуем Lutron Diva DVLV-600P.

Регулировка яркости контроллера

/ ШИМ отличается от двух вышеупомянутых, потому что она работает на стороне низкого напряжения.Вот почему он используется с нашими блоками питания без диммирования (сам блок питания не диммируется). В наши РЧ-диммеры и контроллеры RGB / RGBW встроена эта возможность, что означает, что таким образом можно «затемнять» все источники света RGB / RGBW. Скорее всего, вы не сможете найти эти контроллеры в местном хозяйственном магазине, поэтому мы предлагаем полную линейку продуктов, включая настенные диммеры с ШИМ мощностью 60 и 100 Вт, радиочастотные диммеры (для одноцветных приложений) и контроллеры RGB, RGBW и WiFi. .

У меня есть светильник RGB, но я хочу использовать настенный диммер.Могу я использовать оба?

Вы не можете уменьшить яркость дважды в одной и той же цепи, потому что контроллерам для работы требуется постоянное напряжение. Это означает, что если вам нужна возможность изменения цвета, единственный вариант – использовать контроллер. Если вы пытаетесь добиться уникального, определенного цвета, мы можем создать для вас вариант с регулируемой яркостью одного цвета, ELV или MLV. Действует минимальное количество заказа.

Включены ли ваши блоки питания в список UL?

Наши блоки питания с регулируемой яркостью, без регулируемой яркости и импульсные источники питания внесены в список UL, что означает, что при правильной установке они пройдут проверки для жилых, коммерческих и промышленных применений во всех 50 штатах.Убедитесь, что конкретное устройство, которое вы смотрите, внесено в список UL, проверив его в разделе «Сертификаты» в его технических характеристиках.

Некоторые из ваших блоков питания подключаются к розеткам. Как подключить это к диммеру или переключателю света?

Вы можете просто отрезать вилку, зачистить провода и жестко подключить ее к любому переключателю или диммеру, который вы используете. Многие из наших клиентов поступают так, и это не отменяет внесение в список UL.

Сколько светильников я могу использовать от одного источника питания?

Здесь нужно учитывать две вещи: мощность и падение напряжения.

Ваттность проста: просто возьмите мощность каждого низковольтного прибора, который вы собираетесь подключить к источнику питания, сложите их все и добавьте 20% -ный буфер безопасности. Это означает, что для 10 приборов по 6 Вт каждый у вас будет 60 Вт и буфер 12 Вт, что в сумме составит 72 Вт. Вы бы выбрали блок питания, равный или превышающий расчетную сумму.

Падение напряжения немного сложнее, но оно вызывает беспокойство только при последовательном (не параллельном) подключении или когда у вас будет длинный провод между вашим прибором и источником питания.Большинство наших светильников подключаются параллельно, за исключением полосовых светильников. Из-за падения напряжения ленточные светильники могут работать не более 32 футов за один проход независимо от мощности. Если вам нужно более 32 футов, у вас есть три варианта:

  • Поместите блок питания посередине и поднимитесь на расстояние до 32 футов в каждом направлении (некоторые из наших более крупных блоков питания имеют два набора выходных выводов).
  • Проведите низковольтный провод от источника питания к месту начала второго прохода
  • Используйте несколько источников питания и при необходимости подключите их к одному источнику 110 В переменного тока

В чем разница между драйвером, блоком питания и усилителем?

Драйверы

входят в комплект поставки всех продуктов аспектаLED, которым они необходимы, и могут быть внутренними или внешними.Они разработаны и адаптированы для этого конкретного продукта и не могут быть взаимозаменяемы с драйверами для других продуктов, независимо от того, сделаны они с помощью aspectLED или нет. Вы не можете запустить более одного прибора с одним драйвером аспектного LED, и вы не можете удалить драйвер.

Источники питания

имеют гораздо большую мощность и не совсем так специфичны для продукта, за исключением возможности регулирования яркости, как указано выше. Они преобразуются до 24 В или 12 В постоянного тока и предназначены для работы с несколькими светильниками или полосами от одного источника питания 110 В переменного тока.Для многих устройств с низким напряжением наши клиенты используют источники питания вместе с драйвером устройства.

Усилители

обычно используются для полосовых ламп RGB / RGBW, чтобы поддерживать заданный цвет RGB при падении напряжения и необходимости использования нескольких источников питания. Усилители нельзя использовать без дополнительного источника питания.

Должен ли источник питания быть установлен непосредственно рядом с приспособлением (ами)?

Абсолютно нет! Блок питания можно установить вне поля зрения и спрятать, и мы рекомендуем сделать это, хотя ваш инспектор, вероятно, требует, чтобы он был доступен.Единственная другая проблема – падение напряжения на больших расстояниях, которое вам нужно будет рассчитать перед установкой. Мы рекомендуем использовать многожильный низковольтный провод для удаленной установки, а для наших встраиваемых светильников мы продаем удлинители именно для этой цели.

Руководство покупателя источников питания для светодиодов

Как выбрать правильный источник питания для светодиодов

Роберт Конг

Будь то магнитное, химическое или электрическое, все нуждается в некоторой форме энергии и мощности. Ваши потребности в освещении – не исключение.Приложениям требуется источник питания, отличный от обычной настенной розетки, например, в архитектурном освещении, уличном освещении, декоративном освещении, освещении сцены и театра, а также электронных рекламных щитах. Для приложений, которые имеют специальный компонент освещения, есть преимущества выбора светодиодных источников питания.

Рекламные щиты – отличный способ рекламы, но их также сложно изменить и поддерживать. Эти большие, яркие рекламные щиты со светодиодной подсветкой, которые вы видите при движении по автостраде, нельзя просто подключить к стене.Им нужен постоянный источник, который обеспечит равномерное распределение мощности по каждой секции. В отличие от традиционных источников питания, светодиодные источники питания обеспечивают постоянный ток и / или постоянное напряжение, так что вы можете освещать свои приложения с максимальной эффективностью.

Электронные рекламные щиты
Многие источники питания для светодиодов также заключены в брызгозащищенный металлический или пластиковый корпус для более широкого спектра использования как внутри, так и на улице. Другие функции, которые вы, вероятно, увидите в источниках питания светодиодов, включают встроенную активную коррекцию коэффициента мощности (PFC) для повышения эффективности, регулируемое выходное напряжение / ток для точной настройки, функцию затемнения для большей функциональности и множественную защиту (короткое замыкание, перегрузка). , перенапряжение, перегрев) для дополнительной безопасности.
Источник питания для светодиодов серии Mean Well HLG
(размер: 9,6 дюйма x 2,7 дюйма x 1,5 дюйма)

Профессиональное архитектурное внутреннее освещение
Разноцветное освещение в баре

Вы можете выбрать нужный стиль освещения в самых разных местах, сэкономив при этом время и пространство. Вы можете использовать их в больших промышленных масштабах или в небольших домашних гаражах. Дайте волю своему воображению, и вы обязательно поразите толпу.


Освещение заправочной станции
Благодаря тому, что изменить цену стало проще

При выборе источника питания для светодиодов вы должны сначала обратить внимание на подходящую мощность в соответствии с требованиями системы, а также с методами вашего применения.Существует 3 распространенных метода управления светодиодами: с прямым управлением, с последовательным резистором и с драйвером IC. См. Ниже сравнение между тремя:

Способ вождения и выбор блока питания Характеристики Преимущество / Недостаток
Прямой привод
Используйте C.C. блок питания
Напряжение на выходе блока питания будет равно общему светодиодному VF. IF будет зависеть от изменения температуры. • Самая низкая цена
• Самый высокий КПД

× Неравномерный ток для параллельных светодиодных лент
× Неравномерная яркость для параллельных светодиодных лент
× Быстрое снижение яркости. Короткий срок службы светодиода.

С последовательным резистором
Оба C.V. или C.C. можно использовать

Напряжение, превышающее общее значение VF светодиода, появится на последовательном резисторе. Умеренная стабильность ПЧ. • Низкая цена при стоимости дополнительного резистора

× Самый низкий КПД из-за потери мощности резистора.

С драйвером IC
Используйте C.V. блок питания
IC автоматически ограничивает IF для каждой светодиодной ленты, высокая стабильность IF. • Медленное снижение яркости
• Максимальный срок службы светодиода.

× Низкий КПД.
× Самый дорогой


Три общих метода управления светодиодами

Затем вы должны решить, должен ли приложение иметь источник питания с функцией коррекции коэффициента мощности (PFC) или нет.Взгляните на таблицу ниже для справки:

Схема
Топология
Представитель
Модели
Преимущества и недостатки Ограничения по применению
Без PFC ELN-30
ELN-60
LPLC-18
LPHC-18
LPC-20
LPC-35
LPC-60
LPL-18
LPH-18
LPV-20
LPV-35
LPV-60
LPV- 100
Преимущество:
• Низкая стоимость
• Простая конструкция схемы с надежными электрическими характеристиками

Недостаток:
• Не соответствует требованиям PFC в
энергосбережении
• Не соответствует основным нормам для светодиодных светильников
• Не для ЕС и других основных
рынков светодиодных светильников
• Не соответствует требованию по энергосбережению

• Те же электрические характеристики, что и у источника питания
общего назначения
Одноступенчатый
PFC
CLG-60
CEN-60
CEN-75
CEN-100
PLN-20
PLN-30
PLN-45
PLN-60
PLC-30
PLC-45
PLC-60
PCD-16
PCD- 25
PLP-20
PLP-30
PLP-45
PLP-60
Преимущество:
• Низкая стоимость
• Простая конструкция схемы
• Высокий КПД при малой мощности
номинальная конструкция
Недостаток:
• Высокое выходное пульсирующее напряжение (в 15-20 раз больше двух ступеней
)
• Сложная конструкция схемы обратной связи
• PF и THD легко зависят от конструкции цепи обратной связи

• Отсутствие задержек более восприимчиво
к колебания в сети переменного тока
• Высокий выходной ток пульсации – уменьшение срока службы светодиодного модуля
напрямую
с питанием от источника питания
• Медленное время отклика цепи обратной связи
, высокое влияние нагрузки
характеристики
Двухступенчатый
PFC + PWM
CLG-100
CLG-150
PLN-100
LPF-40
LPF-40D
LPF-60
LPF-60D
LPF-90
LPF-90D
PLC-100
ULP-150
HLG Series
Преимущество:
• Подходит для конструкции с высокой номинальной мощностью
• Хорошие характеристики PFC
• Простая конструкция цепи обратной связи
• Хорошая характеристика нагрузки
Недостаток:
• Высокая стоимость
• Сложная конструкция схемы
• Может использоваться в большинстве областей применения

Сравнительная таблица расходных материалов с функцией PFC и расходных материалов без

Глядя на то, где будет размещаться источник питания, вам необходимо найти источник питания с подходящим корпусом, который будет безопасным для установки.Существуют корпуса разных стилей с разными степенями защиты IP, которые определяют, будут ли корпуса защищены от пыли и мощной водяной струей.

В некоторых регионах также требуются определенные сертификаты безопасности. Многие системы освещения могут отвлекать водителей или мешать работе жилых кварталов. В любом случае убедитесь, что выбранный вами источник питания соответствует законам безопасности в вашем регионе.

Наконец, решите, требуется ли в вашем приложении регулировка выходного напряжения, регулировка выходного тока или функция диммирования.Вы можете вручную изменить яркость или отрегулировать распределение освещения. Все зависит от вашего конкретного приложения. См. Ниже карту быстрого выбора:


Карта быстрого выбора
Серия Модель PFC Корпус В горшке IP Элемент

Серия HLG

HLG-80H
HLG-100
HLG-100H
HLG-120
HLG-120H
HLG-150
HLG-150H
HLG-185
HLG-185H
HLG-240
HLG-240H-320369 HL
Y Металл Y IP67 • Высокая эффективность до 94%
• Регулируемое выходное напряжение и уровень тока
(ТИП A-IP65)
• Сертификат UL / CUL / TUV / CE
• Выдерживает скачки напряжения 4KV, подходит для уличного освещения LED

• Общий ТИП: 90 Вход ~ 264 В переменного тока H-ТИП:
Вход 90 ~ 305 В переменного тока
• Функция диммирования 3 в 1
(1 ~ 10 В постоянного тока, сигнал ШИМ или резистор)
• Подходит для светодиодного уличного освещения, наружного светодиодного освещения
и общего наружного применения
с высоким Требование IP

Серия CLG

CLG-60
CLG-100
CLG-150

Y Металл Y IP67 • Регулируемое выходное напряжение и уровень тока
• (CLG-150A-IP65)
• Полная заделка для CLG-60/100 (IP67)
• Сертификат UL / CUL / TUV / CE
• Выдерживает скачки напряжения 4KV, подходит для уличных светодиодов
освещение
• Доступен вход 90 ~ 295VAC / 277VAC
• Подходит для светодиодного уличного освещения, наружного светодиодного освещения
и общего наружного применения с высокими требованиями к IP
(CLG-100/150)

Серия CEN

CEN-60
CEN-75
CEN-100

Y Металл Y IP66 • Высокая эффективность до 91%
• Экономический класс 2 Мощность светодиода с металлическим корпусом

• Регулируемое выходное напряжение и уровень тока
• Сертификат UL / CUL / TUV / CE
• Выдерживает скачки напряжения 4KV, подходит для светодиодного освещения улиц

• Доступен вход 90 ~ 295VAC / 277VAC
• Подходит для светодиодного уличного освещения и наружного освещения

Серия ULP


ULP-150

Y
Металл
U-образный кронштейн
Y
50%
НЕТ • Высокая эффективность до 93%
• Подключение ввода / вывода с винтовыми клеммами, длина кабеля
может регулироваться пользователем
• Выдерживает скачки напряжения 4 КВ, подходит для светодиодного уличного освещения

• Подходит для светодиодного уличного освещения (встроенного типа)

PLN Серия

PLN-20
PLN-30
PLN-45
PLN-60
PLN-100
Y Пластик N IP64 • Сертификат UL / CUL / TUV / CE
• Регулируемое выходное напряжение и уровень тока
(PLN-20: только ток)
• Доступен вход 90 ~ 295VAC / 277VAC
• Подходит для светодиодного освещения и электрических светодиодных дисплеев

Серия ПЛК



PLC-30
PLC-45
PLC-60
PLC-100
Y Пластик N НЕТ • Подключение ввода / вывода с винтовыми зажимами, длина кабеля
может регулироваться пользователем
• Сертификат UL / CUL / TUV / CE
• Регулируемое выходное напряжение и уровень тока
• Подходит для внутреннего светодиодного освещения и светодиодных электрических дисплеев

Серия LPF

LPF-40
LPF-40D
LPF-60
LPF-60D
LPF-90 / 90D
Y Пластик Y IP67 • Высокая эффективность до 91%
• Доступен вход 90 ~ 305 В / 277 В переменного тока
• Тип D: функция затемнения 3 в 1
(1 ~ 10 В постоянного тока, сигнал ШИМ или резистор)
• Подходит для светодиодного уличного освещения, светодиодного электрического дисплея
и внутреннего Светодиодное освещение

Серия PLP

ПЛП-20
ПЛП-30
ПЛП-45
ПЛП-60
Y Печатная плата N НЕТ
• Экономичное питание светодиодов, низкая стоимость
• Регулируемый уровень выходного тока
• Подходит для встроенного светодиодного освещения.

Серия ELN


ELN-30
ELN-60

N Пластик N IP64 • С дополнительной функцией диммирования
• Сертификат
UL / CUL / CE • Регулируемое выходное напряжение и уровень тока
• Подходит для внутреннего светодиодного освещения, светодиодного электрического дисплея
и общих приложений с высокими требованиями к IP

Серия LPC
LPV серии

LPC-20
LPC-35
LPC-60
LPV-20
LPV-35
LPV-60
LPV-100
N Пластик Y IP67 • LPC: модель постоянного тока
LPV: модель с постоянным напряжением
• Экономичный класс 2, мощность светодиодов, низкая стоимость
• Сертификат UL / CUL / CE
• Подходит для светодиодного декоративного освещения, наружного архитектурного освещения
и электрических светодиодных дисплеев

Серия LPL
Серия LPH

LPL-18
LPH-18
LPLC-18
LPHC-18

N Пластик Y IP67 • LPL / LPH: модель с постоянным напряжением,
LPLC / LPHC: модель с постоянным током
• Экономичный класс питания светодиодов 2, низкая стоимость
• LPL / LPLC: вход 115 В переменного тока;
LPH / LPHC: вход 230 В переменного тока
• Подходит для светодиодного декоративного освещения,
внешнего архитектурного освещения и светодиодного электрического освещения
для дисплеев и общих приложений
с высокими требованиями к IP

Серия PCD

PCD-16
PCD-25

Y

Пластик

Y
50%

НЕТ
• Диммер с отсечкой по фазе переменного тока
• Работа с диммерами передней и задней кромки
• Подходит для внутреннего светодиодного освещения (диммирование переменным током)

Есть еще вопросы? Чтобы получить ответ, отправьте электронное письмо на адрес [адрес электронной почты защищен].

Вернуться в центр энергоресурсов >>

Источник питания светодиодных фонарей: руководство по использованию светодиодных лент

Поскольку энергосбережение и эффективность светодиодов делают их опорой во всех отраслях промышленности, производители заняты созданием новых конструкций и форматов светодиодных лент и ламп. Для этих продуктов требуются соответствующие источники питания, особенно для полос света, которые можно использовать в портативных устройствах. Это позволит

ПОЛУЧЕНИЕ РУЧКИ ДЛЯ СВЕТОДИОДОВ И ВЫХОДА СВЕТА

В частности, для светодиодных лент рекомендуется разделить их по количеству люменов (светоотдача), которые они излучают на метр.Полоса, вмещающая 60 светодиодов на метр, может иметь световой поток 180-300 люмен на метр, в зависимости от конкретного типа инкапсулированного светодиода SMD. Эти светодиоды SMD обычно бывают двух размеров: SMD 3528 излучает от 3 до 5 люмен, а SMD 5050 излучает от 10 до 15 люмен.

Для того, чтобы измерить источник питания светодиодных фонарей, вам необходимо задействовать полосу и судить о настройке по номинальной потребляемой мощности. Если на метр полосы установлено 60 светодиодов SMD 3528, то на метр полосы будет потребляться 5 Вт.Если это более яркий светодиод SMD 5050, то энергопотребление вырастет до 14,4 Вт на метр полосы.

ПОЛУЧЕНИЕ ПИТАНИЯ ДЛЯ ПРАВИЛЬНЫХ СВЕТОДИОДНЫХ ФОНАРОВ

Далее, после понимания взаимосвязи между потребляемой мощностью и напряжением, вы можете определить ток. Мощность = ток x напряжение. Напряжение – это статическая величина, которая зависит от вашей электрической розетки. Эти значения важны, потому что вам нужно знать, сколько светодиодных лент вы можете подключить к розетке и сколько света вы можете получить для своих приложений.Если вы попытаетесь подключить слишком много светодиодных лент к одной розетке, падение напряжения отрицательно повлияет на вашу способность держать их все горящими – если у вас нет соответствующего источника питания светодиодных фонарей.

Energy Recovery Products (ERP) – это дистрибьютор светодиодных драйверов, специализирующийся на разработке в США энергоэффективных источников питания для светодиодов для различных отраслей промышленности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
