SAMSUNG LE26C454. Ремонт, схема, сервис
Техническое описание и состав телевизора SAMSUNG LE26C454, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LCD
Возможные проявления неисправностей
– Телевизор SAMSUNG LE26C454 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
Часто в таких случаях неисправным оказывается модуль питания BN44-00338B.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (13N60N, MDS1653) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) ICE3BR1765J (Stb), FAN7530 (PFC), FSFR1700US, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
– Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
– Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы BN41-01536A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы WT61P802, SEMS18 1027B-LF, 24C256, NTP-7300S . Неисправности чипов BGA обычно легко выявить методом прогрева.
Перед заменой тюнера BN40-00173A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Прошивка EEPROM SAMSUNG LE26C454E3W N82A, Main: BN41-01536A, Panel: LTF260AP04 CRC: 4B90072D(256 KBit). Скачать: Service manual SAMSUNG LE26C454 Chassis N82A на модели LE32C530, LE37C530, LE40C530, LE46C530, LE32C550, LE37C550, LE40C550, LE46C550, LE32C570, LE32C579, LE37C570, LE37C579, LE40C570, LE40C579, LE46C570, LE46C579, LE26C450, LE26C452, LE26C453, LE26C454, LE26C457, LE32C450, LE32C452, LE32C453, LE32C454, LE32C457/ Схема BN44-00338B Power supply. |
Дополнительно по ремонту MainBoard

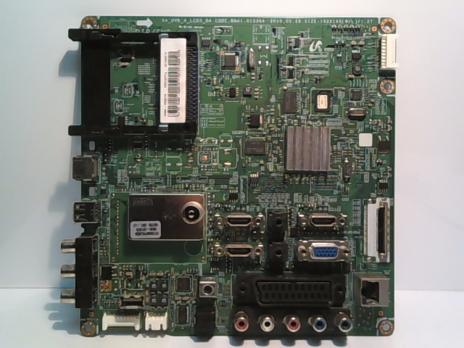

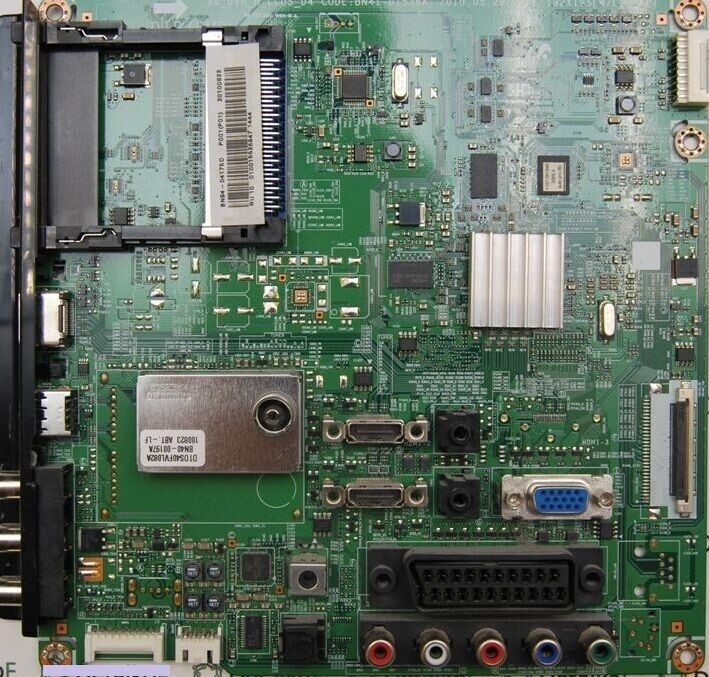

Внешний вид MainBoard BN41-01536A показан на рисунке ниже:BN41-01536A может применяться в телевизорах:
SAMSUNG LE37C530F1W (Panel T370HW03 VG xxxxG), SAMSUNG LE37C550J1W (Panel T730HW03), SAMSUNG LE32C454 LE32C454E3W (Panel LTF320AP08), SAMSUNG LE26C454 LE26C454E3W (Panel LTF260AP04).
Внешний вид блока питания
Основные особенности устройства SAMSUNG LE26C454:
Установлена матрица (LCD-панель) LTF260AP04.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 26AP04S4LV0.3.
Для питания ламп подсветки применяется инвертор SSI260_4UC01.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG LE26C454 осуществляет модуль питания BN44-00338B, либо его аналоги c использованием микросхем ICE3BR1765J (Stb), FAN7530 (PFC), FSFR1700US и силовых ключей типа 13N60N, MDS1653.
MainBoard – основная плата (материнская плата) представляет собой модуль BN41-01536A, с применением микросхем WT61P802, SEMS18 1027B-LF, 24C256, NTP-7300S и других.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
SAMSUNG LE26D450 LE26D450G1W
Chassis(Version) U56A / U56B
Panel: T260XW04 V.8
T-CON: T260XW04 V8 26T05-C04
Inverter (backlight): INV26T4UB
Power Supply (PSU): BN44-00438C I2632F1_BDY
MOSFET Power: 13N60N
MainBoard: BN41-01603B BN94-04605T
Тuner: BN40-00220A
IC Main: Eeprom: 24C256, Submicom: WT61P805, Audio: NTP7411S
SAMSUNG LE26C450E1WXRU LE26C450E1W
Chassis(Version) N65C
Panel: LTF260AP04
T-CON: 26AP04S4LV0.3
Inverter (backlight): SS1260_4UC01
PWM Inverter: SSI1091ASN
MOSFET Inverter: AOD4186
Trans Inverter: LT-U2632
Power Supply (PSU): BN44-00338B
PWM Power: ICE3BR1765J (Standby), FAN7530 (PFC), FSFR1700US
MOSFET Power: 13N60N, MDS1653
MainBoard: BN41-01331B или BN41-01479A
Тuner: DTOS40CVL081A BN40-00173A
IC Main: WT61P802 , SETD-70 , K4T1G164QE-HCF8 , KFG1G16U20K , NTP-7300S
Control: TM950, AA59-00483A; IR: BN96-13046D (BN41-01366A)
Работы Сервисного центра tсервис Краснодар
Многие из вас уже знают что для диагностики неисправности игровой приставки Sony PlayStation 4 используется так называемый режим UART.
– В данной статье мы рассмотрим как подключиться к консоли и прочитать ошибки.
…..
Консоль Sony PlayStation 4 PRO, плата NVA-001. Изначально как мне сказали была проблема с изображением, что более точно было так и не сказали. Отдали консоль в СЦ, там сделали реболл процессора и после этого консоль включается но горит вечно синяя полоска смерти. Как итог картинки нет. В текущем состоянии она попала ко мне. Ну что же будем разбираться.
В стадии написания
У нас есть две платы BN41-01536B и BN41-01536A с различными разъёмами LVDS (подключение панели) и соответственно различными разрешениями матрицы.

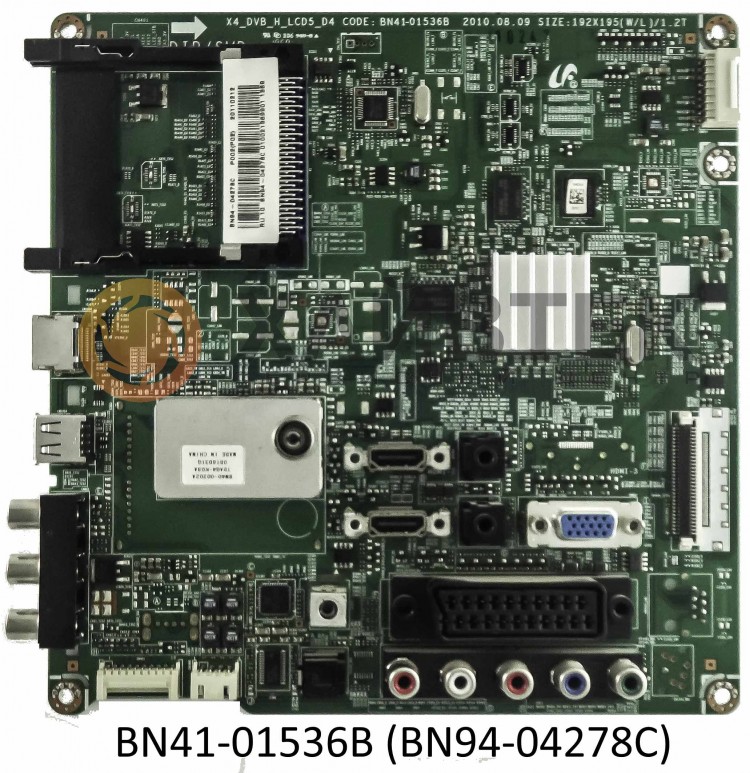

1. BN41-01536B имеет подключение LVDS 30 Pin
