Самодельный бойлер для нагрева воды от котла

Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.

Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …

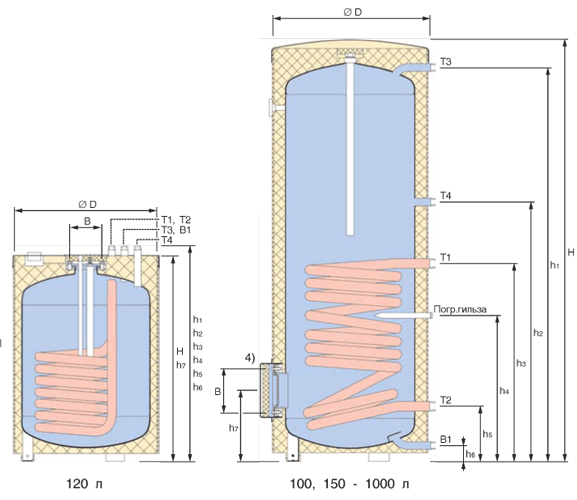

Типовое изготовление бойлера из металла

Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.

Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.

Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

Мощность и змеевик

Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20  кВт, которая обеспечивает «бесконечную струйку» горячей воды.

Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.

Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик. Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

Бойлер из баллона

Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…

Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.

В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.

На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.



Теплоизоляция

Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.

Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

Бойлеры косвенного нагрева OPEKS-2-3000-CS-HHW-L от ОПЭКС Энергосистемы

Цена: уточняйте

Быстрый заказ введите номер телефона

Наличие уточняйте

Производитель: ОПЭКС

Объем бака: 3000 (л)

Материал емкости: углеродистая сталь

Макс. рабочее давление: 3, 6, 10 бар

Макс. рабочая температура: 95 (°С)

Нaзначение баков: системы отопления, системы горячего водоснабжения, системы с альтернативными источниками энергии

Теплообменник: нижний

Тип теплообменника: спиральный (геликоидный) приварной теплообменник

Материал теплообменника: углеродистая сталь, нержавеющая сталь

Площадь поверхности теплообмена: 3,3 (м²)

Изоляция: да

Описание

 Аккумулирующее емкости представляют собой вертикальную (или горизонтальную) сварную конструкцию, состоящую из цилиндрической обечайки, верхнего и нижнего (левого и правого) эллиптического днища, фитинга для подвода и отвода рабочей среды и дренажа системы, а так же фитинга согласно проекта или по указанию заказчика. К нижнему днищу (обечайки - в горизонтальном исполнении) приварены опоры для надежного монтажа по месту эксплуатации.

      Аккумулирующее емкости используются в качестве аккумуляторов тепла или холода, буферных емкостей, водонагревателей.  Модели  OPEKS-2  предназначены для: нагрева, накопления тепловой энергии в виде горячей воды, гидравлической развязки потоков в контурах технологических систем промышленных предприятий, системах горячего водоснабжения и отопления, хранения и передачи избыточного тепла, получаемого от источника (электрический котел, котел на твердом топливе, тепловой насос, солнечные коллекторы, гелиосистемы) с возможностью подключения нескольких источников тепловой энергии.

  • увеличение срока эксплуатации отопительной системы;
  • снижение расходов топлива на 30-40%;
  • увеличение срока эксплуатации отопительной системы;
  • уменьшение риска закипания твердотопливного котла;
  • возможность поддержания постоянной температуры;
  • комбинирование разных видов тепловой энергии;
  •  увеличение интервала между чистками котла, простая инсталляция в существующую отопительную систему.

Основные характеристики

Объем

3000 л

Диапазон рабочего давления емкости

0 - 13 бар

Диапазон рабочих температур емкости

0 – 95 °C

Рабочее давление в теплообменнике

3-16 бар

Максимальная теплоносителя в теплообменнике

200 °С

Материалы

CSуглеродистая сталь без внутреннего покрытия

Теплообменник/подогреватель

 HHW(heat exchanger helical welded) спиральный (геликоидный) приварной теплообменник

Подключение

Патрубок под ТЭН

Подключение солнечного коллектора

Подключение твердотопливного котла

Подключение газового котла

Подключение электрического котла

Присоединение

фланцевое / резьбовое / кламповое /  под приварку;

согласно стандартам ГОСТ, ISO, DIN

Изоляция

Мягкий полиуретан (40-200мм), каучук + съемный чехол из кож.зама / ткани

Защита от коррозии

Магниевый анод

Размещение

вертикальное / горизонтальное;

Опора

Регулируемая / нерегулируемая

Сертификация

ТУ У 28. 9-30521500-005-2017

ISO 9001

Модель

Объем, л

Диаметр, мм

Высота, мм

OPEKS-2-3000-CS-HHW3.3.3L

3000

1200

2200

Размеры (мм) и вес (кг)

Характеристики емкости

Диаметр выхода

Ед. изм

3000 л

А – Полный слив воды

2″

мм

90

В – Входящий поток (нижний теплообменник)

1 1⁄4″

мм

485

С – Обратка из системы

2″

мм

615

D – Исходящий поток (нижний теплообменник)

1 1⁄4″

мм

910

Е – Подача в систему

2″

мм

1755

F – Группа безопасности

2″

мм

2280

G – Технический слив воды

1/2″

мм

455

H – Обратка в котел

2″

мм

465

I – Подача из котла

2″

мм

1755

T – датчики температуры

мм

L – Высота

мм

2280

W – Ширина (Диаметр)

мм

1560

Масса

кг

405

Характеристики нижнего теплообменника

Ед. изм

3000

Площадь

м2

2,7

Объем

л

15

Примечание.

 Размеры бака/бойлера указаны для стандартной модели с рабочим давлением 6 бар. Возможно изготовление нестандартных моделей с другими параметрами по согласованному чертежу.

Подбор оборудования

Для подбора необходимого накопительного объема возможно объединение нескольких емкостей в каскад.

Аккумулирующую емкость подбирают под ранее выбранный источник тепла и рассчитывают таким образом, чтобы она могла аккумулировать все тепло выработанное этим источником, либо под потребителя которого следует обеспечить теплом, выработанным до времени теплопотребления источником малой мощности.

Приоритетом в подборе емкости будет источник, если его мощность или время теплопоступлений лимитировано.

Приоритетом в подборе емкости будет потребитель, если требуется покрыть заданную тепловую нагрузку за определенное время.
Дополнительный объем воды образующийся при нагреве до максимальной температуры, составляет ~3,5% от номинального объема емкости.

Опции

  • вертикальное / горизонтальное размещение;
  • группа безопасности;
  • датчики уровня / температуры / давления;
  • термоэлектрический нагреватель;
  • теплообменник;
  • изоляция на холод;
  • катодная защита;
  • сервис;
  • смотровой люк; чехол из кож.зама / ткани;
  • разработка индивидуального оборудования*

Сервис | Бойлеры, трубные системы, водоподогреватели

ООО Производственная Компания «Гарант-Сервис» создана в 2000 году. 18 лет мы активно развиваемся, предлагая потребителям широкий спектр услуг:

  • производство кожухотрубных теплообменников;
  • комплексные поставки.

Это могут быть водоподогреватель скоростной и кожухотрубный, трубопроводная арматура и элементы трубопроводов.

Продукция нашей организации находит применение в коммунальном хозяйстве и промышленности: нефтяной, энергетической, химической, газовой. Бойлер, теплообменник, тройники и фланцы — без этого оборудования не обходится практически ни одна производственная сфера.

За многолетний опыт работы нами заслужена репутация ответственного и надежного партнера-поставщика.

Мы гарантируем клиентам поставку высококачественной и сертифицированной продукции с сопроводительной документацией, а также рассчитываем на длительное сотрудничество на взаимовыгодных условиях.

Продукция, реализуемая ПК «Гарант-Сервис»

Ассортимент компании «Гарант-Сервис» достаточно широк, его составляют самые востребованные на сегодня в разных областях промышленности элементы: бойлер, водоподогреватель кожухотрубный и скоростной, теплообменники различных типов, фильтры, трубопроводная арматура. Словом, сфера нашего производства охватывает огромную номенклатуру специализированного оборудования и комплектующих устройств. За годы своей деятельности организация уже получила несколько сертификатов, наглядно демонстрирующих высокий уровень профессионализма, а также надежность сотрудничества с компанией. Наши награды — это наша гордость. Они свидетельствуют о том, что все реализуемые нами товары, будь то водоподогреватель, фильтр или арматура, произведены по стандартам и отвечают соответствующим нормам. Кроме того, мы не реализуем устройства, которые не прошли соответствующей проверки, абсолютно каждое наименование (фильтр, бойлер) представляет собой гарантированную надежность и прочность.

Бойлеры и подогреватели кожухотрубные:

Фильтры:

Элементы трубопроводов:

  • Отводы крутоизогнутые ГОСТ 17375-2001, ГОСТ 30753-2001, ТУ 1468-020-20872280-2004
  • Отводы ОКШ ТУ 102-488-95
  • Отводы сварные пяти секционные
  • Заглушки (днища) ГОСТ 17379-2001, ТУ 102-488-95
  • Тройники штампованные ГОСТ 17376-2001
  • Тройники сварные (ТС, ТСН)
  • Переходы ГОСТ 17378-2001, ТУ 1468-010-39918642-2003
  • Фланцы ГОСТ 12820-80, 12821-80
  • Заглушки фланцевые АТК 24. 200.02-90

ООО ПК "ГАРАНТ-СЕРВИС" - Гарантия успеха наших партнеров!


Новости — Бойлеры — подогреватели водяные для коммунальных сетей

Бойлер — подогреватель для воды. Типы бойлеров, применение бойлеров

В коммунальном хозяйстве для нагрева и постоянного наличия горячей воды используются промышленные бойлеры или подогреватели.

Бойлер – слово иностранное и в дословном переводе с английского как раз и означает сосуд для кипячения воды. В зависимости от принципов работы и назначения различают бойлер подогреватель водоводяной (подогреватель ВВП) и подогреватель пароводяной (подогреватель ПП). Делают эти бойлеры одно и то же – нагревают большие объемы воды, но работают по-разному. Рассмотрим подробнее каждый из них.

Бойлер — подогреватель водоводяной

Подогреватель водоводяной  — это бойлер, применяемый преимущественно в промышленных системах отопления, для обеспечения горячего водоснабжения производственных и общественных зданий и сооружений. В этом случае в бойлере в качестве теплоносителя выступает горячая вода, поступающая от ТЭЦ. Этот бойлер — пподогреватель ВВП применяется в тех системах, которые требуют быстрого нагрева или такого же экстренного охлаждения жидкости. Бойлер может выступать в роли охладителя конденсата для других видов подогревателей, например, пароводяных.

Подобный бойлер отличается не особо сложной, удивительно практичной конструкцией и довольно простым принципом работы, основанным на циркуляции греющей и нагреваемой воды по трубам. Такой бойлер — подогреватель прогоняет греющую воду по внутреннему межтрубному пространству, а нагреваемую непосредственно по трубам. Греющая и нагреваемая вода работают по принципу противотока. Производство таких агрегатов осуществляется в строгом соответствии с техническими нормами, правилами и ГОСТами. В настоящее время для бойлеров — подогревателей водоводяных существует ГОСТ 27590-2005.

Рабочие параметры такого оборудования составляют: максимальное рабочее давление, равное 1МПа (10кгс/см), предельно допустимая температура используемого теплоносителя в бойлере не должна превышать установленный максимум 150 С. В котельных такие водонагреватели бойлеры могут теоретически прослужить порядка 25 лет, но все будет зависеть от четкого и постоянного соблюдения всех необходимых правил и условий эксплуатации.

Бойлер — подогреватель пароводяной

Следующий тип бойлера — подогреватель пароводяной или подогреватель ПП имеет такое же назначение — нагрев воды. Эти бойлеры применяются в основном в системе тепловых сетей, для обеспечения стабильной подачи горячего водоснабжения, и осуществления отопления при помощи пара, получаемого от паропроводов или паровых котлов. Пароводяной бойлер производится в строгом соответствии с техническими нормами, правилами и ГОСТом 28679-90.

Пароводяные бойлеры применяется для обеспечения теплоснабжения и нагрева воды при помощи пара. Нагретая паровыми бойлерами вода используется в системах горячего водоснабжения и отопления различных зданий и сооружений жилищного и промышленного фонда.

Различают два типа паровых бойлеров: ПП1 и ПП2. Оба этих вида имеют приблизительно одинаковый уровень надежности и выполняют схожие функции, кардинально различаясь лишь видами днища. В первом случае – это эллиптический вариант бойлера, а во втором – плоский.

В настоящее время наиболее распространены подогреватели водоводяные кожухообразного вида. Водонагреватели этого вида включают в себя систему латунных труб и перегородки. Они могут обладать как одной секцией, так и быть многосекционными. В этих системах секции соединяются друг с другом при помощи специальных переходников и калачей.

Главный носитель тепловой энергии в данных бойлерах – вода, которая нагрета до температуры достигающей 150 градусов с рабочим давлением до 1 МПа.

Для того чтобы трубы теплообменника водонагревателя омывались, используются блоки опорных перегородок. Такой процесс омывания дает возможность добиться увеличения теплоотдачи бойлера. В случае если трубка гладкая, теплоотдача увеличится на 30%, а если профилированная – то на все 65%, в сравнении с нагревателями воды, которые не оснащены опорными перегородками.

Подогреватели водоводяные также широко применяются в газовой, нефтехимической, нефтяной промышленностях как теплообменное оснащение. В этом случае теплообменные устройства помимо нагревания воды, обогрева помещений, выполняют также функции конденсации, нагрева и охлаждения газа, пара и смеси из них в разных технологических процессах, включающих в себя все эти области производства.

Изготовление теплообменников является сложным высокотехнологичным процессом. Технологии и материалы их производства должны соответствовать всем требованиям и международным стандартам, что гарантирует эффективность и безопасность готовых изделий.

Купить бойлер — производство и поставка бойлеров

Приобрести бойлер Вы можете обратившись в нашу компанию «Завод Триумф». Мы производим и поставляем бойлеры водоводяные и пароводяные, используемые в сетях отопления и горячего водоснабжения различных коммунальных сетей — бытовых, общественных, производственных. Носитель тепла в данных сетях — горячая вода, поступающая из промышленных или тепловых магистралей ТЭЦ.

По любым вопросам, связанным с производством и поставкой бойлеров связывайтесь с нами по телефонам: (495) 545-36-90   (351) 729-99-47. Мы готовы предложить Вам лучшие условия сотрудничества, индивидуальные скидки.

кожухотрубный теплообменник, продукция

12.06.2013, 4344 просмотра.

Течь в бойлере: причины и методы устранения

Бойлер является важным бытовым прибором в хозяйстве. Ведь благодаря бойлеру улучшается комфорт каждого из нас. Но, этот комфорт мы не особо замечаем, так как он есть. А вот когда бойлер выходит из строя очень сильно ощущается, что чего-то не хватает для полного счастья.

Что же делать, когда бойлер дал сбой в работе? Не паниковать, а своевременно обратится к специалисту, который грамотно проведет диагностику, и большинство поломок можно ликвидировать на их начальной стадии.

Если водонагреватель протекает, необходимо как можно скорее обнаружить источник проблемы и устранить его. Рассмотрим, по каким причинам бойлер начинает протекать, и каким образом можно вернуть ему былую работоспособность.

Содержание



Как поступить когда течет бойлер

Заметив, что начал протекать водонагреватель - вытащите вилку с розетки. И только после этого, можно внимательно осмотреть прибор, чтобы выявить место протекания. Когда в водонагревателе образовалась трещина, то об этом свидетельствует наличие течи в боковой или верхней части прибора.

Появление подтеков является первым признаком неисправности бытового прибора, и медлить не нужно. Чтобы предотвратить окончательную поломку незамедлительно вызовите мастера, самому не стоит браться за ремонт, так как это может быть опасно и для вас и для окружающих.

Когда протекает бойлер внизу, то это говорит о том, что требуется сменить анод бойлера или выполнить чистку его нагревательного элемента. Догадываться, конечно, можно, но самым правильным будет вызвать специалиста, который вскроет водонагреватель, проведен качественную диагностику и будет ясно, что стало причиной, и как ее устранить.

Течь образовалась в районе заглушек. Если вы присмотритесь, то увидите, что течет по шлангам, отвечающим за подачу воды в прибор и выдачу ее из прибора. Поэтому следует внимательно проверить соединения на герметичность, и поменять нагревательный элемент бойлера. Процесс нельзя назвать простым, так как потребуется снимать прибор, сливать с него воду, вскрывать, чтобы установить точную причину такой поломки. Не стоит брать эту работу на себя, не жалейте денег, вызовите специалиста. Ваша экономия может стоить вам нового бойлера.

Почему происходит протечка и как устранить эту течь

Одна из причин - деформированная внешняя оболочка бойлера. От такой проблемы никто не застрахован и, произойти может сразу после установки, или на другой день. Причина - не подключили предохранительный клапан, предотвращающий переполнение бака. Ведь если бак переполнен, то деформации не избежать. Деформация может произойти и при подключенном клапане, в том случае, когда он вышел из строя, понять это можно будет, если обнаружите течь по подводящей трубе. Выполните замену клапана, и этим самым будет устранена течь.

Также деформация может произойти, когда при монтаже использовались некачественные трубы, ну, так сказать хотели сэкономить. Такой поломки лучше не допускать, ведь если уже произошла деформация корпуса, то ремонту бойлер не подлежит, требуется замена, так как использовать бойлер с деформированным корпусом не безопасно.

Следующая причина протекания бойлера - это производственный брак. Да, такое возможно, конечно очень редко, если это известные бренды, чаще, если вы приобрели дешевый бойлер сомнительного производства. Чтобы понять это, следует вызвать мастера, особенно если бойлер еще на гарантии. В случае, производственного брака, вам продавец должен заменить бойлер на новый, но при условии, того, что еще не закончился гарантийный срок.

Если бойлер у вас работает давно, то, скорее всего его ТЭН уже покрылся накипью, и вполне может стать причиной неправильно работы прибора, а именно течи, протекать водонагреватель будет из-под крышки накопительной емкости.

Бойлер должен устанавливать специалист, который знает, как это правильно делать. Если установить бойлер не правильно, он может течь.

Чаще всего при неправильном монтаже, протекает в месте уплотнительного кольца. Устранить такую течь, не будет проблемой, просто стоит сильнее затянуть гайки.

Если при монтаже не были хорошо загерметизированы соединения, то бойлер тоже будет пропускать воду.

Возможно, при монтаже решили сэкономить, и взяли не очень качественные материалы, такие как фитинги, уплотнители и так далее.

Изнашивание прокладки. Если вода протекает через ревизионное отверстие в пластиковой крышке в нижней части бака, то, вероятнее всего, утратила эластичность резиновая прокладка на фланце.

Причиной протекания бойлера, может быть самая обычная прокладка. Находится она в нижней части прибора, и что бы понять, что причина именно в ней, стоит снять нижнюю крышку водонагревателя. Но, не забывайте, что для начала нужно его обесточить. Убедившись в том, что проблема в прокладке, смените ее. Необходимо подобрать строго идентичную прокладку. Покупая, нужно назвать номер модели водонагревателя, чтобы прокладка идеально подходила.

Бойлер будет течь, если в нем плохо загерметизированы соединительные каналы.

Вы как пользователь и владелец бытового прибора должны понимать Протечка накопительного бака. О протекании накопительного бака свидетельствует такой признак – по подводке течет вода. Причиной может послужить нарушение правил подключения или монтажа. Подключая водонагреватель, необходимо использовать металлические трубы, а не пластиковые. При использовании пластиковых труб в бак будут передаваться гидравлические удары, постепенно разрушая его.

Протечка предохранительного клапана. Предохранительный клапан бойлера – это маленький кран с отверстием. Замена клапана поможет устранить протечку.

Отсутствие профилактических работ. Высокая жесткость воды, а также наличие в ней большого количества примесей непременно скажется на работе бойлера. По мере того как будет использоваться водонагреватель, необходимо регулярно проводить профилактику, очистку от загрязнений и замену отслуживших деталей.

Можно ли продлить работу бойлера

Любая бытовая техника требует к себе определенного внимания и в некоторых моментах участия. Чтобы бойлер хорошо работал и как можно дольше не нуждался в ремонте, необходимо выполнять следующие рекомендации:

Внутри водопровода должно быть давление не выше 3 атмосфер. Если данный показатель больше, то необходимо установить между подводящей трубой и входным ответвлением понижающий редуктор. Редуктор необходимо настроить на 2 атмосферы – это идеальный показатель давления в накопительном резервуаре бойлера.

Стенки бака и ТЭН нуждаются в регулярном очищении от солевых отложений и накипи. Выполнение этой рекомендации продлит срок эксплуатации бойлера.

Скопление накипи в бойлере

Необходимо наблюдать за состоянием магниевого анода и для максимальной защиты заменять его не реже, чем раз в год. Это обеспечит постоянную защиту бака от образования коррозии.

Специалисты рекомендуют устанавливать фильтр перед входом в емкость. Фильтр задерживает примеси тяжелых металлов и смягчает водопроводную воду.

Температуру внутри бака необходимо настроить таким образом, чтобы она была не выше 50С.

Существует много причин возникновения протечек бойлера, однако при их возникновении первое, что нужно сделать – это отключить водонагреватель от электрической сети, и только после этого начинать осмотр. Вскрывать бойлер можно только в том случае, когда точно известна причина поломки.




Часто задаваемые вопросы про Бойлеры





Если потек бак водонагревателя — ВОДОНАГРЕВАТЕЛЬ.РУ

В последнее время всё большее число пользователей нашего сайта интересует вопрос: потек бак водонагревателя – что теперь делать. Ситуация довольно типичная, однако разобраться с ней может только опытный специалист. Но, прочитав мою статью, любой желающий может разобраться в ситуации.

Допустим, вы заметили, что с корпуса водонагревателя сочится или капает вода. Это довольно распространенная ситуация. Чаще всего водонагреватель «умирает» именно так. Поэтому, если он просто потек, а не буквально затопил пол и соседей снизу, нужно просто порадоваться тому, что водонагреватель «только» вышел из строя, а не принес большие неприятности. В особенности, если он до этого проработал не менее 5 лет (именно столько, по собственным наблюдениям, в среднем длится «жизнь» накопительного электрического водонагревателя (не плоских моделей)). Вследствие негативных факторов (присутствие посторонних токов на корпусе, отсутствие заземления, неправильное заземление, особенности состава воды и другие факторы) внешний бак корродирует, причем это может быть очень быстро, за несколько месяцев, и начинает протекать. Устранить такой дефект почти невозможно. Нужно менять бак водонагревателя, что равноценно покупке нового водонагревателя.

Итак, вы заметили, что с корпуса водонагревателя капает или сочится вода (с самого корпуса, а не с обратного клапана). Стоит сразу отметить, что это нештатная ситуация, и дальше эксплуатировать такой водонагреватель просто опасно. Что делать? В первую очередь, отключить водонагреватель от сети во избежание короткого замыкания. Далее нужно вызвать мастера (если водонагреватель на гарантии).

Для себя можно прояснить ситуацию с водонагревателем. Течи с водонагревателя бывают двух типов: из-под нижней крышки и течи с поверхности наружного корпуса. Если течет с любого места на корпусе (это может быть датчик температуры сверху бака, выдавленная верхняя крышка, шов или любое отверстие вне нижней крышки) вне нижней крышки, однозначно произошла разгерметизация внутреннего бака – фатальный дефект для накопительного электрического водонагревателя.

Если же капает из-под самой пластмассовой крышки через специальные контрольные отверстия, то тут возможно два варианта развития событий. Для выяснения этих вариантов нужно снять наружную нижнюю крышки, предварительно обесточив водонагреватель. Привожу вам пример с водонагревателем Аристон (на фото). Другие водонагреватели могут иметь другую конструкцию, но общий принцип тот же.

Итак, сняв крышку, мы увидим следующую картинку. Теперь внимательно смотрим, откуда капает. Если из-под фланца (люка внутрь водонагревателя), что обозначено на фото ЧЕРНЫМИ стрелками, значит, произошла разгерметизация фланца – лючка внутрь бака. С большой долей вероятности это можно устранить. Причина разгерметизации фланца – неправильная центровка (на заводе-изготовителе (это бывает иногда с совершенно новыми водонагревателями) или во время чистки), либо дефект резиновой прокладки фланца.

Если же течет из-под различных отверстий не из-под фланца (это обозначено КРАСНЫМИ стрелками), то однозначно произошла разгерметизация внутреннего бака. Течь может не только из любых отверстий, но и по швам снизу водонагревателя. Это означает покупку нового водонагревателя. Купить новый водонагреватель можно, ознакомившись с ассортиментом рекламодетелей на нашем сайте.

Подогреватель ПП по ГОСТ 28679-2005, Бойлер пароводяной - Симферополь

Подогреватель ПП — это кожухотрубный теплообменник, применяющийся в системах отопления и горячего водоснабжения для подогрева воды горячим паром. Изготовление пароводяных бойлеров осуществляется с диаметром корпуса от 325 до 820 мм и длиной от 2550 до 4135, в зависимости от типоразмера подогревателя, и регламентируется ГОСТ 28679-2005.

Рабочие характеристики пароводяного подогревателя ПП

  • Максимальная температура рабочей среды составляет 150°С.
  • Давление по пару 2 кгс/см2 (0,2 МПа) или  7 кгс/см2 (0,7 МПа).
  • Применение: нагрев воды в тепловых сетях, системах горячего водоснабжения и отопления. насыщенным паром от паропроводов низкого давления или паровых котлов.
  • Конструкция: подогреватели ПП с плоскими днищами, подогреватели ПП с эллиптическими днищами.
  • Площадь поверхности нагрева: от 6 до 108 м2.
  • Материальное исполнение: подогреватель ПП с трубками из нержавеющей стали, подогреватель ПП с трубками из латуни.

Подогреватели для воды паровые ПП, модельный ряд и основные параметры


Обозначение Конструкция Площадь поверхности нагрева, м2 Давление по пару, МПа (кгс/см2) Число ходов по воде
Бойлер ПП 1-21-2-2 (ПП 1-21-0,2-II) эллиптические днища 21 0,2 (2) 2
Бойлер ПП 1-32-7-2 (ПП 1-32-0,7-II) эллиптические днища 32 0,7 (7) 2
Бойлер ПП 1-32-7-4 (ПП 132-0,7-IV) эллиптические днища 32 0,7 (7) 4
Бойлер ПП 1-35-2-2 (ПП 1-35-0,2-II) эллиптические днища 35 0,2 (2) 2
Бойлер ПП 1-50-2-2 (ПП 1-50-0,2-II) эллиптические днища 50 0,2 (2) 2
Бойлер ПП 1-53-7-2 (ПП 1-53-0. 7-II) эллиптические днища 53 0,7 (7) 2
Бойлер ПП 1-53-7-4 (ПП 1-53-0.7-IV) эллиптические днища 53 0,7 (7) 4
Бойлер ПП 1-71-2-2 (ПП 1-71-0.2-II) эллиптические днища 71 0,2 (2) 2
Бойлер ПП 1-76-7-2 (ПП 1-76-0.7-II) эллиптические днища 76 0,7 (7) 2
Бойлер ПП 1-76-7-4 (ПП 1-76-0.7-IV) эллиптические днища 76 0,7 (7) 4
Бойлер ПП 1-108-7-2 (ПП 1-108-0.7-II) эллиптические днища 108 0,7 (7) 2
Бойлер ПП 1-108-7-4 (ПП 1-108-0.7-IV) эллиптические днища 108 0,7 (7) 4
Бойлер ПП 2-6-2-2 (ПП 2-6-0.2-II) плоские днища 6 0,2 (2) 2
Бойлер ПП 2-9-7-2 (ПП 2-9-0.7-II) плоские днища 9 0,7 (7) 2
Бойлер ПП 2-9-7-4 (ПП 2-9-0.7-IV) плоские днища 9 0,7 (7) 4
Бойлер ПП 2-11-2-2 (ПП 2-11-0.2-II) плоские днища 11 0,2 (2) 2
Бойлер ПП 2-16-2-2 (ПП 2-16-0.2-II) плоские днища 16 0,2 (2) 2
Бойлер ПП 2-17-7-2 (ПП 2-17-0.7-II) плоские днища 17 0,7 (7) 2
Бойлер ПП 2-17-7-4 (ПП 2-17-0.7-IV) плоские днища 17 0,7 (7) 4
Бойлер ПП 2-24-7-2 (ПП 2-24-0.7-II) плоские днища 24 0,7 (7) 2
Бойлер ПП 2-24-7-4 (ПП 2-24-0.7-IV) плоские днища 24 0,7 (7) 4

Цена подогревателя ПП пароводяного

В связи с нестабильной экономической ситуацией на рынке металлопроката, цены на пароводяные подогреватели постоянно актуализируются и предоставляются по запросу. Для отправки запроса Вы можете воспользоваться любым удобным для Вас способом:

  • по электронной почте: [email protected],
  • с помощью формы ОН-ЛАЙН ЗАКАЗ на сайте.

В запросе укажите маркировку необходимого бойлера или заполните и пришлите Опросный лист для подбора кожухотрубного подогревателя (скачать). Также у нас Вы можете приобрести отдельно трубный пучок для бойлера: трубная система для паровых подогревателей ПП.

Если у Вас есть вопросы к специалистам Свердловского завода СЗТОиМ по продукции или условиям сотрудничества, позвоните в отдел продаж по телефону, указанному в разделе КОНТАКТЫ.

Дополнительная информация по пароводяным бойлерам

В чем разница между периодической продувкой снизу из котла и непрерывной продувкой поверхностной водой из бойлера?

Независимо от того, есть ли в вашей котельной жаротрубный котел или водотрубный котел, смыв грязной воды и замена ее свежей чистой водой является ключевым процессом в эффективном кипячении. В более крупных котлах часто используется как верхняя, так и поверхностная продувка, а также периодическая нижняя продувка. Но в чем разница между этими процессами и почему каждый из них используется? В этой статье мы рассмотрим каждый тип продувки котла и кратко обсудим оборудование, используемое для каждого процесса.

Периодическая нижняя продувка котла

Что это?

Каждый котел, независимо от его размера и типа, рекомендуется продувать через ручной нижний продувочный клапан. При закипании воды могут образовываться различные виды осадка, которые оседают на дне котла. Наиболее распространенная практика - полностью открыть клапан (обычно на 1-2 дюйма) и позволить котлу вытеснить эту грязную нечистую воду, чтобы позволить чистой воде заменить ее. Обычно этот процесс занимает от 30 секунд до минуты.Продувка из нижней части котла - это мгновенный процесс, когда горячая, шумная струя воды под давлением выходит из котла. А для этого нужен сверхмощный резервуар, способный выдержать такой поток горячей воды под давлением.

Какой цели он служит?

Основная цель нижней продувки котла - просто заменить грязную воду чистой; точнее, выдувание грязи и отложений, которые скапливаются на дне котла. Чистая вода кипит эффективнее.Грязная вода занимает ценную емкость в вашем котле, заставляя вас сжигать больше топлива, чем в противном случае пришлось бы, чтобы произвести количество пара, необходимое для вашего приложения.

Какое оборудование это обрабатывает?

Когда компания Madden Manufacturing проектирует продувочные баки котлов для этого процесса, мы следуем рекомендациям Национального совета инспекторов котлов и сосудов под давлением о падении уровня на 4 дюйма; Это означает, что любой бак продувки котла или сепаратор продувки бойлера должны быть спроектированы так, чтобы выдерживать падение уровня до 4 дюймов от барабана вашего котла.Следующим фактором будет размер вентиляционного отверстия. Когда эта горячая вода под давлением попадает в атмосферный резервуар, определенный процент ее немедленно превращается в пар. Вентиляционное отверстие должно быть достаточно большим, чтобы пар мог выходить, не создавая давления внутри резервуара, и в идеале оно должно быть достаточно большим, чтобы уменьшить шум и скорость через него на приемлемом уровне. Наконец, слив, который должен быть достаточно большим, чтобы оставшийся конденсат мог стекать со скоростью менее 7 кадров в секунду. Подробнее об этом оборудовании для продувки котла можно прочитать здесь.

Непрерывная продувка поверхностного котла

Что это?

В отличие от процесса нижней продувки, поверхностная вода котла рекомендуется только для более крупных котлов. Как правило, подумайте о котлах мощностью около 250 л.с. или больше. Продувка поверхностной воды - это медленный, непрерывный сбор воды с верхнего уровня котловой воды. Это часто делается с помощью 1-дюймовой линии, проходящей посередине котла, с помощью автоматизированной системы или ручного расходомера. Автоматические системы называются системами TDS, Total Dissolved Solids, и они часто измеряют проводимость в котловой воде и продувают определенное количество поверхностной воды с постоянной скоростью в зависимости от уровня проводимости.

Какой цели он служит?

Как и периодическая нижняя продувка, продувка с поверхности используется для удаления грязной воды, замененной пресной. В частности, на достаточно больших котлах растворенные твердые частицы и примеси могут быть взвешены в воде, а также всплывать вверх. Это может вызвать образование накипи вокруг пожарных или водяных труб в вашем котле, эффективно изолируя тепло от источника топлива от прямого перехода в воду. Таким образом снижается КПД котла.Час за часом ваш котел будет требовать больше топлива, чем если бы проводилась небольшая, но постоянная продувка поверхностных вод.

Какое оборудование с этим справляется?

Для некоторых резервуар продувки котла должен также справляться с непрерывной продувкой с поверхности, поскольку его объем относительно невелик. Это требует постоянной воды для закалки / охлаждения для закалки при продувке, что является дорогостоящим и расточительным.

В большинстве случаев это НЕ лучший способ справиться с верхней продувкой поверхностной водой.Для непрерывной продувки лучше всего подходит система рекуперации тепла. Системы рекуперации тепла не только обрабатывают горячую продувку под высоким давлением, позволяя выпустить пар и затем охлаждая оставшийся конденсат, но также возвращают тепло в котел, которое в противном случае было бы потрачено впустую.

Подробнее о системах утилизации тепла котла можно узнать здесь. Основной принцип заключается в том, что испарительный резервуар позволяет выпускать пар, а затем возвращать его по трубопроводу в резервуар D / A, а затем оставшийся конденсат проходит через теплообменник, который охлаждается подпиточной водой котла.Пар содержит значительное количество БТЕ (количество энергии, необходимое для повышения температуры воды на 1 градус), это вместе с БТЕ, поступающей в питательную воду котла при прохождении через теплообменник, позволяет системам рекуперации тепла снижать температуру вашего котла. расход топлива, что позволяет окупиться за короткое время. Обычно 4-6 месяцев.

Таким образом, вы не только сокращаете расход топлива, сохраняя чистую воду в котле и очищая трубы от накипи, но и напрямую добавляя тепло в котел с помощью этого оборудования.


Заключение

Независимо от того, является ли он периодическим или непрерывным, замена грязной воды в вашем бойлере является жизненно важной, но часто недооцениваемой частью операции кипячения. Продувка котловой воды увеличивает срок службы оборудования и снижает расход топлива.

Для получения дополнительной информации об оборудовании для этих процессов обратитесь к местному дистрибьютору или непосредственно на наш завод. Мы будем рады помочь сделать вашу котельную более безопасной и энергоэффективной.

Как добраться до нижней части процедуры продувки котла

Процедура продувки котла - это целенаправленный сброс воды из котла. Эта практика помогает избежать накопления концентрированных примесей внутри системы. Эти побочные продукты и примеси являются результатом постоянного испарения пара.

Хотя большинство людей думает, что котловая вода чистая, на самом деле она химически обрабатывается так же, как водопроводная вода. Если вы возьмете кастрюлю, наполните ее водой и вскипятите, вы можете найти на дне черный или коричневый осадок.Это примеси, которые невозможно выкипеть с водой.

Поскольку паровые котлы производят пар из воды, они требуют регулярного пополнения питательной воды. В результате можно ожидать накопления примесей отходов в продуктах. Процедура продувки котла - это эффективный способ удаления этих примесей, обеспечивающий долгий срок службы и эффективность вашего котла. Продолжайте читать, чтобы узнать больше о процедуре продувки котла.

Необходима ли продувка котла?

При производстве пара из котла выходит только чистая вода.В результате остаются любые примеси, которые были в воде. Когда конденсат подается обратно в котел, часть его теряется, и его необходимо восполнить с помощью подпиточной воды.

С течением времени уровни концентрации растворенных твердых веществ в подпиточной воде резко возрастают, поскольку чистая вода удаляется в виде пара. Взаимосвязь между растворенными твердыми частицами в питательной воде и растворенными твердыми частицами в вашем котле называется циклами концентрации.

Процедура продувки котла проводится периодически, чтобы обеспечить постоянное количество циклов концентрирования.Эта практика жизненно важна для предотвращения коррозии и накипи в вашем котле, а также для повышения эффективности.

Влияние загрязненных котлов

Вода способна улавливать мельчайшие частицы твердых частиц, которые могут присутствовать в котлах. Компоненты, такие как клапаны и трубопроводы, никогда не бывают герметичными или изготавливаются безупречно. В результате в вашем котле всегда будет некоторое количество примесей или твердых частиц.

Со временем повторяющееся производство пара вызывает концентрацию этих примесей.Они могут проявляться в различных формах, от мягкого ила до кальциевых отложений, которые скапливаются на дне котла. Это известно как грязевой барабан.

Эти примеси снижают способность вашего котла передавать тепло, что снижает общую эффективность вашего оборудования. Без продувки котла примеси достигли бы уровня насыщения и начали бы осаждаться внутри котла.

Процедура продувки скиммера и процедура нижней продувки

Есть два основных места, где вода может быть удалена из котла: сливной клапан скиммера и нижний сливной клапан.Клапан скиммера входит в котел чуть ниже поверхности воды.

Концентрация осадка обычно самая высокая в нижней части котла, поэтому продувка из нижней части выполняется для удаления осадка, который выпадает в осадок во время кипения. С другой стороны, концентрация растворенных твердых веществ является максимальной на глубине от шести до восьми дюймов ниже поверхности воды.

Продувка скиммером предназначена для удаления большинства твердых частиц в минимальном количестве котловой воды, но продувка нижней части котла по-прежнему необходима для предотвращения накопления шлама.

Нижняя продувка

Частота продувки котла и объем будут зависеть от количества конденсата, возвращаемого в ваш котел, а также от качества подпиточной воды. Лучше всего разработать режим, чтобы убедиться, что ваш котел получает правильную продувку через регулярные запланированные интервалы.

Большинство котлов имеют нижнюю сливную линию с двумя разными клапанами: ножевым клапаном и задвижкой. Оптимальный способ продувки котла - начать с полностью закрытых клапанов.Начните с открытия ножевого клапана, затем откройте и закройте задвижку.

Это нужно делать как с задними, так и с передними клапанами, если котел оборудован. Повторите этот процесс примерно три раза, что приведет к раскачиванию котловой воды и удалению осадка в сторону дренажной линии.

Продувка скиммером

Важно регулярно проводить промывку скиммером. Обязательно используйте откалиброванный кондуктометр, чтобы определить, сколько продувки скиммером вам нужно. Всегда поддерживайте проводимость котловой воды в диапазоне, предписанном техническим специалистом Applied Technologies of New York.Наконец, не забудьте продуть реле уровня, предохранительные клапаны и смотровое стекло примерно раз в неделю, чтобы убедиться, что они будут работать, когда они вам понадобятся.

Свяжитесь с Applied Technologies of New York

В Applied Technologies of New York мы являемся ведущим представителем ведущих производителей оборудования для сжигания в мире. Мы предлагаем инновационные решения для котлов для следующих отраслей:

Как компания, предоставляющая полный комплекс услуг, мы гордимся своей способностью помогать клиентам от концепции до завершения.

Свяжитесь с ATI в Нью-Йорке сегодня, чтобы узнать об инновационных решениях для ваших нужд сжигания и котлов.

Угольная зола, летучая зола, шлак и котельный шлак

Угольная зола (н.): Совокупность остатков, образующихся при сжигании угля

Зола уноса (н. ): Легкая форма угольная зола, которая попадает в дымовые трубы

Зола шлаковая (сущ.): более тяжелая часть угольной золы, которая оседает на земле в котле

Котельный шлак (сущ.): зола угольная

Мало кто слышал об угольной золе. Но американские предприятия по сжиганию ископаемого топлива ежегодно производят 140 миллионов тонн угля в процессе сжигания угля, что делает его вторым по величине потоком отходов в стране после бытового мусора. Время от времени мы получаем напоминания о том, сколько вокруг угольной золы. В 2008 году пруд угольной золы прорвался через плотину в Кингстоне, штат Теннесси, и покрыл сотни акров токсичного ила. В начале 2014 года в результате утечки в реку Дан в Северной Каролине было выброшено более 30 000 тонн угольной золы.Агентство по охране окружающей среды США наконец добралось до регулирования отходов в прошлом месяце, но эти правила стали большим разочарованием для экологов и миллионов американцев, живущих рядом с угольными зольниками и прудами.

Возможно, одна из причин относительно низкого профиля угольной золы заключается в том, что она носит очень много названий. Угольная зола - общий термин - он относится к любым отходам, остающимся после сжигания угля, обычно на угольной электростанции. Он содержит мышьяк, ртуть, свинец и многие другие тяжелые металлы.Не то, что вы бы хотели посыпать салатом.

Угольная зола обычно делится на две подкатегории в зависимости от размера частиц. Самым объемным и известным компонентом является зола-унос , а составляет более половины остатков угля. Частицы летучей золы - это самый легкий вид угольной золы - настолько легкий, что они «разлетаются» в выхлопные трубы электростанции. Фильтры в штабелях улавливают около 99 процентов золы, притягивая ее противоположными электрическими зарядами. Летучая зола пригодна для вторичной переработки.Мелкие частицы связываются и затвердевают, особенно при смешивании с водой, что делает их идеальным ингредиентом в бетоне и стеновых плитах. Версии этих продуктов из угольной золы на самом деле прочнее, чем те, которые сделаны из первичных материалов. Процесс рециркуляции также делает токсичные материалы, содержащиеся в летучей золе, безопасными для использования.

Зольный остаток - это более крупный компонент угольной золы, составляющий около 10 процентов отходов. Вместо того, чтобы плавать в выхлопных трубах, он оседает на дно котла электростанции.Зольный остаток не так полезен, как летучая зола, хотя владельцы электростанций пытались разработать варианты «полезного использования», такие как конструкционный наполнитель и материал дорожного основания. Это плохая идея, потому что зольный остаток остается токсичным при переработке. Например, на поле для гольфа в Вирджинии в 2007 году на холме, состоящем из угольной золы, тяжелые металлы попали в грунтовые воды.

И, наконец, котельный шлак , расплавленная форма угольной золы, которая находится как в фильтрах выхлопных труб, так и в нижней части котла.Даже у этой грязной грязи есть свои применения. Котельный шлак может быть включен в кровельную черепицу (достаточно безопасное применение) и в конструкционный наполнитель (не так хорошо, помните поле для гольфа?).

Угольная зола в ближайшее время никуда не денется. Согласно последним правилам EPA, управление отходами по-прежнему остается на усмотрение штатов, и, к сожалению, большая их часть, скорее всего, по-прежнему попадет в наши грунтовые воды и водотоки. По крайней мере, теперь вы можете называть его по имени, когда видите его в походе. Я кое-что подглядываю ... котельный шлак!


onEarth предоставляет отчеты и анализ по экологическим наукам, политике и культуре.Все высказанные мнения принадлежат авторам и не обязательно отражают политику или позицию NRDC. Узнайте больше или подпишитесь на нас в Facebook и Twitter.

Пошаговое руководство по выполнению продувки котла

Соблюдение надлежащих процедур по удалению шлама и поддержанию заданной концентрации твердых веществ максимизирует производительность и сводит к минимуму ремонт

Автор: Эндрю С. Баррио, менеджер по техническим услугам, Cleaver-Brooks

Котел продувается для контроля количества твердых частиц и шлама в котловой воде.Чрезмерное количество твердых частиц и шлама может изолировать поверхности нагрева на водной стороне котла. Металл перегревается, и в результате выходит из строя сосуд высокого давления. Высокие концентрации твердых частиц также могут привести к уносу котловой воды в пар, что может вызвать гидроудар и повреждение трубопроводов и оборудования. Это также может привести к низкому уровню воды в бойлере.

Процесс продувки включает частичное осушение котла для удаления шлама и поддержания заданной концентрации твердых частиц, чтобы производительность котла была максимальной, а затраты на техническое обслуживание и ремонт сведены к минимуму.Поддержание низких концентраций твердых частиц в котле является дорогостоящим, поскольку каждый галлон продувочной воды уже нагрет и обработан.

Когда котловая вода превращается в пар, остаются твердые частицы. Если возврат конденсата не составляет 100 процентов, содержание твердых частиц имеет тенденцию к увеличению, когда котел забирает подпиточную воду. (В системах горячего водоснабжения подпиточная вода обычно не используется. Концентрация твердых частиц остается прежней, и продувка не требуется.)

Проверить компоненты

Количество и частота продувки различаются для каждого типа котла.Их следует определять после консультации с консультантом по управлению водными ресурсами. На продувку влияют различные факторы. Они включают тип котла, рабочее давление, водоподготовку, количество и качество подпиточной воды.

Продувочный трубопровод должен быть как минимум такого же диаметра, что и сливной штуцер на котле. Продувочные клапаны должны иметь размер в соответствии с нормами ASME и подсоединяться к безопасной точке слива. Система должна быть оборудована либо двумя медленно открывающимися клапанами, либо одним быстро открывающимся клапаном, подключенными последовательно.Если котел имеет более одного нижнего штуцера для продувки, необходим второй быстродействующий клапан. Однако оба быстро открывающихся клапана могут быть подключены к общему коллектору и медленно открывающемуся клапану, рис. 1.

Рис. 1. На схемах котла снизу и сбоку показано размещение быстро открывающихся и медленно открывающихся продувочных клапанов. На виде снизу также видны передние и задние соединения продувки. Поскольку этот агрегат имеет два штуцера для продувки, используются два быстро открывающихся клапана.Оба устройства подключены к общему коллектору и медленно открывающемуся клапану.

Медленно открывающийся клапан определяется как клапан, которому необходимо пять полных оборотов на 36 градусов для перехода от полностью закрытого к полностью открытому. Быстро открывающийся клапан переходит из полностью закрытого в полностью открытое состояние одним движением. Если установлены устройства обоих типов, быстродействующий (е) клапан (ы) следует размещать как можно ближе к котлу. По возможности, продувочные клапаны следует размещать на той же стороне котла, что и стакан для измерения водяного столба, рис.2.

Рис. 2. Для правильной продувки котел должен быть оборудован либо двумя медленно открывающимися клапанами, либо одним медленно открывающимся клапаном и одним или несколькими быстро открывающимися клапанами, соединенными последовательно. Если установлены оба типа, устройство (а) быстрого открывания следует размещать как можно ближе к котлу. Клапаны должны быть установлены на той же стороне котла, что и манометр водяного столба.

Пошаговая процедура

Для продувки котла необходимо выполнить следующие действия.

  1. Открыть быстродействующие клапаны (ближайшие к котлу).
  2. Откройте медленно открывающийся клапан.
  3. Продуйте бойлер на время, указанное вашим консультантом по управлению водными ресурсами, открыв, а затем закрыв медленно открывающийся клапан. Обратите особое внимание на уровень воды в указателе. Некоторые нагрузки требуют нескольких коротких циклов продувки для поддержания надлежащего уровня воды в котле.
  4. Закройте медленно открывающийся клапан.
  5. Закройте быстро открывающийся клапан (ы).
  6. Откройте медленно открывающийся клапан еще раз, чтобы слить воду из линии между быстро и медленно открывающимися клапанами.
  7. Снова закройте медленно открывающийся клапан и дважды проверьте герметичность закрытия. после того, как клапан остынет.

Ни в коем случае не качайте быстро открывающийся клапан для продувки котла. Такое действие может вызвать гидравлический удар и повредить трубопроводы и клапаны. Это также может привести к травмам. Никогда не оставляйте открытый продувочный клапан без присмотра.

Помните, что быстро открывающийся клапан (и) (ближайшие к котлу) необходимо открывать первым и закрывать последним. Эта процедура защищает клапаны от износа, связанного с продувкой, и делает их более надежными. Кроме того, техническое обслуживание и ремонт могут выполняться на самом дальнем от котла медленно открывающемся клапане без необходимости слить воду из котла.

Первоначально напечатано в Plant Engineering, август 1995 г.
© 1995 г., издательство Cahners Publishing Company

Как работает нижняя продувка с котлами Miura


Чтобы котел Miura работал как можно дольше на оптимальном уровне, необходимо время от времени выполнять ряд работ по техническому обслуживанию.Одна из таких мер по уходу называется продувкой дна. Это то, что необходимо делать периодически, чтобы удалить частицы, шлам и любые другие виды отложений, которые могли осесть на дне котла и начали накапливаться в трубопроводе.

Одним из преимуществ котла Miura является то, что контроллер BL сообщит вам, когда пришло время выполнить нижнюю продувку. Когда пришло время выполнить нижнюю продувку, иногда целесообразно позволить давлению внутри вашего котла упасть ниже 30 фунтов на квадратный дюйм.Однако иногда этот шаг может быть необязательным. Если трубопровод для нижней продувки надежно закреплен, продувку можно выполнять при полном давлении. Просто имейте в виду, что вы также должны соблюдать все местные нормы и правила, которые могут существовать в вашем районе, прежде чем начинать продувку снизу.

Кроме того, перед тем, как начать этот процесс, важно знать свое оборудование. Каждый котел Miura имеет один быстро открывающийся продувочный клапан. Некоторые модели также будут иметь второй медленно открывающийся продувочный клапан.Этот второй клапан требуется для котлов с максимальным давлением, превышающим 100 фунтов на квадратный дюйм. Если это относится к вашему котлу, обратите внимание на положение обоих клапанов.

Быстро открывающийся клапан - это то, что изолирует продувочный трубопровод, чтобы вы могли избавиться от отложений, которые образовались с течением времени. Второй клапан, если он есть, нужен в целях безопасности. Это поможет запускать и останавливать поток во время процедуры, снижая риск гидравлического удара в трубопроводе.

Когда вы будете готовы выполнить нижнюю продувку, первым делом необходимо выключить рабочий выключатель на вашем котле Miura.У вас также есть возможность закрыть главную паровую заслонку. Следующий шаг - медленно открыть быстро открывающийся клапан, а затем сделать то же самое для второго клапана. Это очистит котел от любых частиц или осадка. Клапаны следует держать открытыми до тех пор, пока не исчезнет мигающая буква B на панели управления котла Miura. Как только уровень воды упадет ниже датчика проводимости, мигающий B должен исчезнуть, чтобы подтвердить, что продувка завершена.

Когда мигающий символ B исчезнет, ​​вы можете закрыть клапаны в порядке, обратном их открытию.Это означает, что сначала следует закрыть медленно движущийся клапан, а затем быстро движущийся клапан. Если клапаны не остаются открытыми достаточно долго, мигающий B не исчезнет, ​​указывая на то, что продувка все еще необходима. Конечно, если заслонки открыты слишком долго, вы рискуете слить из котла слишком много воды. Когда ваш бойлер повторно заправлен, в нем может быть низкий pH, что делает его уязвимым для коррозии.

После того, как вы подтвердите, что процесс завершен, и закроете клапаны, можно открыть главный паровой клапан.Затем вы можете снова включить рабочий выключатель котла и возобновить нормальную работу. Если вы будете следовать этим инструкциям, продувка дна котла Miura может быть выполнена без каких-либо проблем.

Выбор систем продувки - Промышленный пар

Что такое продувка котла?

Продувка происходит при удалении воды из парового котла во время работы котла. Котлы «продуваются» для удаления взвешенных частиц и донного шлама из паровых котлов.

Удаление взвешенных твердых частиц помогает обеспечить выработку паром высококачественного пара. Он также предотвращает пенообразование на поверхности воды, которое может привести к нестабильному уровню воды и чрезмерному уносу жидкости в паре.

Когда продувочная вода отбирается из котла, она имеет рабочую температуру и давление котла. Например, котел, работающий при давлении 100 фунтов на квадратный дюйм, будет сбрасывать продувочную воду при 338 ° F. Когда эта вода сливается в канализацию при атмосферном давлении, около
воды превращается в пар, чтобы отдать достаточно энергии для понижения температуры до 212 ° F.Если не контролировать, этот пар мгновенного испарения может вызвать проблемы с безопасностью и проблемы с хозяйством в котельной.

Безопасный сброс продувочной воды?

Чтобы предотвратить неконтролируемое испарение пара в котельной, продувочная вода должна сливаться в емкость, в которой может происходить контролируемое испарение. Сосуд должен быть провентилирован в безопасное место.

Экологические нормы ограничивают температуру, при которой горячая вода может быть отведена в канализацию.Горячая вода может привести к ухудшению качества канализационных сетей и способствовать чрезмерному росту бактерий. Эти правила требуют принятия дополнительных мер для снижения температуры продувочной воды от точки кипения до 140 ° F или ниже.

Источники продувочной воды

Существует два источника продувки от парового котла: нижняя продувка и продувка с поверхности.

Нижняя продувка - это удаление шлама, который накапливается в днище дымогарного котла или в грязевой камере водотрубного котла.Шлам регулярно удаляется, чтобы предотвратить его накопление, которое может загрязнить теплопередающие поверхности и привести к выходу из строя емкости или трубы. Нижняя продувка всегда выполняется периодически, обычно один раз в день или раз в смену. Клапан (ы) открывается вручную на короткий период времени, чтобы позволить накопившемуся шламу выйти из емкости.

Поверхностная продувка - это удаление взвешенных твердых частиц с поверхности воды в паровом котле. Количество взвешенных твердых частиц будет зависеть от качества воды.Чем больше примесей и чем больше требуется химической обработки, тем больше требуется продувки поверхности
. Если количество требуемой подпитки увеличивается, потребность в продувке поверхности также возрастает, поскольку в систему постоянно попадает большее количество примесей.

ТАБЛИЦА:
Типы систем продувки и их использование

Доступны три типа систем продувки. Их использование зависит от условий.
Нижняя поверхность Поверхность
Тип продувки системы Прерывистая Непрерывная
1. Сепараторы Да Да?
2. Резервуары продувки Да Да Нет
3. Непрерывная продувка
Система рекуперации тепла Нет Нет Да
ДОБАВИТЬ КАРТА:

1. Сепараторы продувки
Сепаратор продувки принимает горячую воду из котла. Сепаратор рассчитан на работу при давлении 1–2 фунта на кв. Дюйм, чтобы сбрасывать продувочную воду в канализацию. Когда вода поступает в сепаратор, давление воды падает до рабочего давления сепаратора.Избыточная энергия воды уходит, поскольку часть воды превращается в пар. Пар выходит из емкости через вентиляционное отверстие и выводится в безопасное место за пределами здания.

Сепаратор продувки снижает температуру воды примерно до 212 ° F, позволяя пару вспыхивать. Согласно местным экологическим нормам
, температура воды должна быть снижена еще до 140 ° F, прежде чем она будет слита в канализацию. Для удовлетворения этого требования требуется «дополнительный охладитель» для смешивания охлаждающей воды с водой при 212 ° F.Если доступная охлаждающая вода составляет 60 ° F, потребуется приблизительно 1 галлон охлаждающей воды для снижения температуры продувочной воды до 140 ° F.

Размер сепаратора продувки - Сепаратор продувки рассчитан на определенный поток воды при заданном рабочем давлении котла. Чем выше расход, тем большее количество воды необходимо охладить и тем больше выделяется мгновенный пар. Увеличение потока приведет к увеличению впускного и сливного отверстий, а также к увеличению вентиляционного отверстия.Увеличение рабочего давления котла приведет к увеличению размера агрегата по двум причинам:

1. Более высокое давление заставит большие объемы воды проходить через продувочную линию.

2. Вода под высоким давлением содержит больше энергии, что приводит к большему выбросу пара мгновенного испарения.

Информация о размере и выборе содержится в «Таблице выбора разделителя .

Размер сепаратора соответствует требованиям по продувке снизу.Сепаратор также может выдерживать периодическую поверхностную продувку
без изменения выбора, поскольку потоки прерывистой поверхностной продувки всегда меньше, чем скорости потока нижней продувки. Несмотря на то, что продувочный сепаратор может поддерживать потоки непрерывной продувки с поверхности, мы обычно рекомендуем использовать систему рекуперации тепла при непрерывной продувке, чтобы восстановить энергию, которая в противном случае была бы потеряна, если бы
был отведен в сепаратор. (См. Раздел III ниже.)

2. Резервуары продувки
Резервуар продувки - это емкость, предназначенная для приема продувочной воды котла и безопасного отвода пара мгновенного испарения в вентиляционное отверстие. Бак продувки отличается от сепаратора продувки тем, что в нем хранится собранная вода. Вода удерживается в резервуаре и охлаждается за счет конвекции в окружающую среду. Вода сливается из бака при последующих циклах продувки, поскольку новая вода добавляется поверх старой, чтобы вытеснить ее из дренажа.

Преимущество продувочного бака в том, что для него не требуется охлаждающая вода.Недостатки продувочного бака в том, что он стоит дороже, чем сепаратор, и требует больше места на полу.

Работа резервуара для продувки - Вода для продувки поступает в резервуар, и вода отдает свою избыточную энергию в виде пара мгновенного испарения. Пар выходит через вентиляционное отверстие. Вода при температуре 212oF падает на поверхность воды, которая уже находится в резервуаре. Когда уровень воды поднимается, вода на дне бака выталкивается из дренажного патрубка. Вода из последнего цикла продувки может оставаться в резервуаре для охлаждения до тех пор, пока она не будет слита во время следующего цикла продувки.Бак продувки работает при атмосферном давлении. Вентиляционное отверстие должно быть достаточно большим, чтобы пропускать весь образующийся пар мгновенного испарения без повышения давления в резервуаре. Если
давление увеличится, это может вытеснить всю накопленную воду из сосуда до того, как она успеет остыть. Размер продувочного бака рассчитывается исходя из скорости продувки снизу (см. Техническую информацию 9.1). Если он рассчитан на нижнюю продувку, он должен выдерживать периодическую поверхностную продувку. Если котлу требуется непрерывная продувка с поверхности, мы рекомендуем использовать систему рекуперации тепла с непрерывной продувкой для обработки поверхностной продувки.Непрерывная продувка сводит на нет основное преимущество продувочного бака
; охлаждающая вода не требуется. Если поверхностная продувка постоянно подается в продувочный бак, температура выходящей воды может быть достаточно высокой, чтобы потребоваться охлаждающая вода.

3. Системы рекуперации тепла с непрерывной продувкой
Многие паровые котлы высокого давления требуют непрерывной продувки с поверхности для поддержания приемлемого уровня общего содержания растворенных твердых частиц (TDS) в котле. Энергия, потраченная впустую из-за непрерывной продувки поверхности, может быть значительной тратой энергии, что может облегчить оправдание инвестиций в систему рекуперации тепла.Система рекуперации тепла с непрерывной продувкой может обеспечить три значительных сокращения эксплуатационных расходов:

1. Устранение потерь энергии путем сброса воды на 300 ° F или выше
2. Устранение охлаждающей воды, необходимой для поверхностной продувки
3. Уменьшение расходов на канализацию за счет исключения охлаждающей воды, сбрасываемой в канализацию.

Система рекуперации тепла с непрерывной продувкой используется только для поверхностной продувки. Для охлаждения нижней продувки все равно потребуется сепаратор или бак продувки.

“Устранение рекуперации тепла при непрерывной продувке 1. Потери энергии в канализацию 2. Охлаждающая вода для поверхностной продувки 3. Плата за канализацию на поверхности

Работа системы рекуперации тепла при непрерывной продувке - Система рекуперации тепла при продувке работает при давлении деаэратора. вода с поверхностной продувки попадает в расширительный бак.Температура воды снижается до 227oF (5 фунтов на кв. Дюйм), и она падает в резервуар для хранения. Пар мгновенного испарения отводится в деаэратор и используется для нагрева питательной воды котла. Это восстанавливает от 100 до 200 БТЕ / фунт продувочной воды. Система восстанавливает баланс доступной энергии, пропуская воду через теплообменник и передавая тепло подпиточной воде системы. В некоторых системах инвестиции в систему такого типа могут окупиться всего за два месяца. См. Инженерное руководство 9.3 для примера расчета окупаемости. Обычно мы предлагаем использовать сепаратор продувки для нижней продувки во всех системах. Прерывистая продувка с поверхности также будет обрабатываться сепаратором продувки. Сепаратор стоит меньше и требует меньше места, чем продувочный бак. Используйте продувочный бак, если это требуется применимыми правилами или если клиент настаивает. Если требуется непрерывная продувка с поверхности, рассмотрите возможность использования системы рекуперации тепла с непрерывной продувкой, если окупаемость оправдывает себя с помощью сепаратора для нижней продувки.

Правильный способ продувки днища котла

Надлежащая продувка котла является неотъемлемой частью процесса эксплуатации дымогарного котла. Необходимо контролировать количество TDS (общее количество растворенных твердых веществ) в котловой воде. Общее TDS не должно превышать 3500 частей на миллион в шотландском судовом котле. Если продувка не контролируется, чрезмерное количество растворенных твердых частиц будет иметь тенденцию увеличиваться и концентрироваться до точки, которая вызовет пенообразование или унос, что приведет к загрязнению пара.

Высокие концентрации TDS в дымовых котлах имеют тенденцию собираться в виде НАКИПИ на поверхности теплопередачи. Накипь является отличным изолятором, и ее скопление на поверхностях теплопередачи котла снижает эффективность котла. Толщина окалины от 1/50 дюйма до 1/9 дюйма в зависимости от типа присутствующих карбонатов или сульфатов может снизить КПД котла на 3,5–16%. Как вы понимаете, даже небольшое увеличение накипи может стоить тысячи долларов в год в виде затрат на топливо.

Частота и продолжительность продувки котла рекомендуются подрядчиком по водоподготовке и могут выполняться вручную, автоматически или и тем, и другим. Ручная продувка подразумевает, что обслуживающий персонал открывает продувочные клапаны котла на заданный период времени через определенные промежутки времени. Автоматическая продувка может быть осуществлена ​​многими способами. Наиболее распространенным методом является использование скиммера поверхностной продувки, прикрепленного к откалиброванному продувочному клапану, который позволяет непрерывно продувать заданное количество котловой воды.

Правильная скорость продувки может быть легко вычислена, если известны два фактора. Необходимо знать TDS в питательной воде и количество подпиточной воды, которую использует котел. Количество TDS в питательной воде можно определить с помощью анализа воды. Количество подпиточной воды определяется установкой водомера в трубопроводе подпиточной воды, обслуживающей узел питательной воды. Правильный объем продувки котла в процентах от питательной воды можно рассчитать по следующей формуле.

TDS в питательной воде / 3500-TDS в питательной воде X 100. Например, если TDS в питательной воде = 200, разделите это на 3500-200 или (3300), результатом будет 0,06 умножить 0,06 X 100 на сумму 6%. подпиточной воды для надлежащей продувки котла. Я надеюсь, что это ясно, как грязь, которую вы сейчас будете удалять со своих котлов.

ПРИМЕЧАНИЕ: Из-за множества вариантов котельных, котлов, клапанов, насосных систем и систем управления надлежащее обслуживание этих систем должно соответствовать рекомендациям производителя и федеральным, государственным и местным законам, регулирующим эти процедуры.Котлы и техническое обслуживание котлов может быть опасным и должно выполняться только специалистами по котлам, имеющими надлежащую подготовку. В случае сомнений обратитесь к производителю котла.

Как правильно выбрать насос для впрыска химреагентов!

05 апреля 2021 г. 0 комментариев

Насосы для впрыска химикатов используются в самых разных областях промышленности и на всех рынках.Есть много производителей и продавцов. К сожалению, их описание продукта представляет собой подробный список функций и спецификаций, которые не имеют смысла для тех, кто не работает постоянно с их продуктами. Насосы для закачки химреагентов не слишком сложны, и их принципы работы остаются неизменными на протяжении многих десятилетий. Почему обычному пользователю приходится совершать несколько телефонных звонков и электронных писем, чтобы решить, какой насос купить?

Смотреть статью полностью →

Тест на свободный хлор и DPD!

22 марта 2021 г. 0 комментариев

Метод DPD на свободный хлор немедленно измеряет остаточный свободный хлор - хлорноватистую кислоту (HOCl) и гипохлорит-ион (OCl–) - в пробах воды.Если присутствует только комбинированный хлорамин - монохлорамин (Nh3 Cl), возникнет интерференция, которая усилится в течение нескольких секунд или минут при использовании свободных реагентов DPD.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
