Все своими руками Как проверить тиристор

Опубликовал admin | Дата 8 января, 2013

Как проверить тиристор тестером.

     Здравствуйте дорогие читатели. Часто в своих изделиях радиолюбители используют тиристоры и часто возникает необходимость их проверки на работоспособность. Вообще проверке должен подвергаться любой элемент схемы при ее сборке. Ведь из-за одной «паршивой овцы» может пройти мор по всем компонентам и блокам устройства.

     Схемы включения тиристора для его проверки приведены на рисунках. Рисунки с первого по четвертый подписаны – здесь надеюсь все понятно. Рис.5 и Рис.6 – проверяем сопротивление перехода управляющий электрод – катод в обоих направлениях. У КУ202, например, это сотни Ом, а у Т-160 – десятки Ом в обоих направлениях. Если собрать схемку, показанную на Рис.7 и подключить ее к источнику постоянного тока с напряжением, равным рабочему напряжению лампочки (нагрузка), то лампочка гореть не должна.

При кратковременном замыкании контактов S5 лампа должна загореться и гореть постоянно, при условии, что ток протекающий через нее больше тока удержания конкретного тиристора. Вот выдержка из справочника для тиристоров Т-160.

Тиристоры Т-160 параметры


Ток удержания тиристора Т-160 – не более 0,25 ампера. Если ток протекающий через нагрузку (лампочку), будет меньше тока удержания, то лампочка будет гаснуть (тиристор будет закрываться) сразу после размыкания контактов S5. Если вместо постоянного напряжения подать переменное – Рис.8, то при замыкании контактов S6, тиристор Т8 должен открыться, а лампочка загореться в половину накала, так как открытый тиристор будет пропускать только одну полуволну переменного тока. При размыкании контактов S6 лампочка должна погаснуть. Если тиристор ведет себя так, как я рассказал, то тиристор исправен. Успехов всем. До свидания. К.В.Ю.

Обсудить эту статью на – форуме “Радиоэлектроника, вопросы и ответы”.

Просмотров:48 371


Симисторный регулятор мощности паяльника не создающий.

Универсальный регулятор мощности своими руками

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://сайт/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.


Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.


При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.


Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод – катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.


Регулятор мощности на маломощном тиристоре.

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VD1… VD4 – 1N4007

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.


Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.


Так выглядят регуляторы мощности, которые я использую много лет.


Get the Flash Player to see this player.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.


Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.

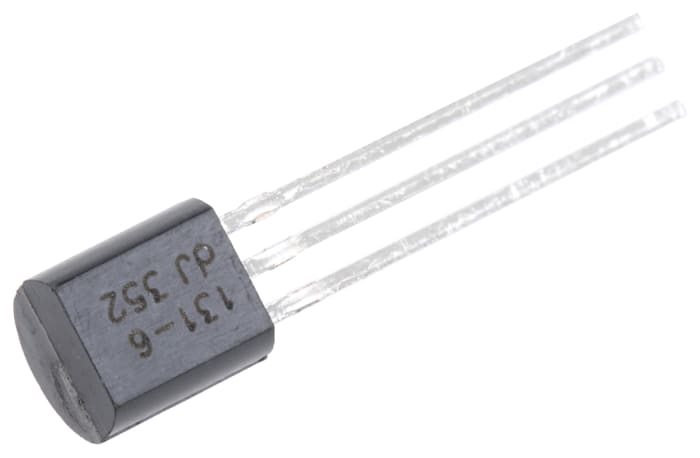

Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибора
КатодУправ.Анод
BT169D(E, G)123
CR02AM-8312
MCR100-6(8)123

Основой послужила статья в журнале Радио №10 за 2014г. Когда эта статья попалась на глаза, мне понравилась идея и простота реализации. Но сам я использую малогабаритные низковольтные паяльники.

Напрямую схему для низковольтных паяльников использовать нельзя из-за низкого сопротивления нагревателя паяльника и как следствие значительного тока измерительной цепи. Я решил переделать схему.

Получившиеся схема подходит для любого паяльника с напряжением питания до 30В. Нагреватель которого имеет положительный ТКС (горячий имеет большее сопротивление). Лучший результат даст керамический нагреватель. Например можно запустить паяльник от паяльной станции со сгоревшим термодатчиком. Но и паяльники с нагревателем из нихрома тоже работают.

Поскольку номиналы в схеме зависят от сопротивления и ТКС нагревателя то, прежде чем реализовывать надо выбрать и проверить паяльник. Измерить сопротивление нагревателя в холодном и горячем состоянии.

А также рекомендую проверить реакцию на механическую нагрузку. Один из моих паяльников оказался с подвохом.

Измерьте сопротивление холодного нагревателя кратковременно включите и повторно проведите измерение. После прогрева измеряя сопротивление надавите на жало и легонько постучите имитируя работу с паяльником, следите на скачки сопротивления. Мой паяльник в итоге вел себя как будто у него не нагреватель а угольный микрофон. В итоге при попытке работы, чуть более сильное нажатие приводило к отключению из-за увеличения сопротивления нагревателя.

В итоге переделал собранную схему под паяльник ЭПСН с сопротивлением нагревателя 6 ом. Паяльник ЭПСН это худший вариант для данной схемы, низкий ТКС нагревателя и большая тепловая инертность конструкции делает термостабилизацию вялой. Но тем не менее время нагрева паяльника сократилось в 2 раза без перегрева, относительно нагрева напряжением дающим примерно такую же температуру. И при длительном лужении или пайке меньше падение температуры.

Рассмотрим алгоритм работы.

1. В начальный момент времени на входе 6 U1.2 напряжение близко к 0, оно сравнивается с напряжением с делителя R4,R5. На выходе U1.2 появляется напряжение. (Резистор ПОС R6 увеличивает гистерезис U1.2 для помеха защиты.)

2. С выхода U1.2 напряжение через резистор R8 открывает транзистор Q1. (Резистор R13 необходим для гарантированного закрытия Q1, если операционный усилитель не может выдать на выходе напряжение равное отрицательному напряжению питания)

3. Через нагреватель паяльника RN, диод VD3, резистор R9 и транзистор Q1 протекает измерительный ток. (мощность резистора R9 и ток транзистора Q1 выбирают исходя из величины измерительного тока, при этом падение напряжении на паяльнике стоит выбирать в районе 3 в, это компромисс между точностью измерения и мощностью рассеиваемой на R9. Если рассеиваемая мощность получается слишком большой то можно увеличить сопротивление R9,но точность стабилизации температуры снизится).

4. На входе 3 U1.1 при протекании измерительного тока появляется напряжение, зависимое от соотношения сопротивлений R9 и RN, а также падения напряжения на VD3 и Q1, которое сравнивается с напряжением с делителя R1, R2, R3.

5. Если напряжение на входе 3 усилителя U1.1 превысить напряжение на входе 2 (холодный паяльник низкое сопротивлении RN). На выходе 1 U1.1 появится напряжение.

6. Напряжение с выхода 1 U1.1 через разряженный конденсатор С2 и диод VD1 подает на вход 6 U1.2, в итоге закрывая Q1 и отключая R9 от измерительной цепи. (Диод VD1 требуется если операционный усилитель не допускает наличия на входе отрицательного напряжения.)

7. Напряжение с выхода 1 U1.1 через резистор R12 заряжает конденсатор С3 и емкость затвора транзистора Q2. И при достижении порогового напряжения транзистор Q2 открывается включая паяльник, при этом диод VD3 закрывается отключая сопротивление нагревателя паяльника RN от измерительной цепи. (Резистор R14 необходим для гарантированного закрытия Q2, если операционный усилитель не может выдать на выходе напряжение равное отрицательному напряжению питания, а также при более высоком напряжение питания схемы на затворе транзистора напряжение не превысило 12 в. )

8. От измерительной цепи отключены резистор R9 и сопротивление нагревателя RN. Напряжение на конденсаторе С1 поддерживается резистором R7, компенсируя возможные утечки через транзистор Q1 и диод VD3. Его сопротивление должно значительно превышать сопротивление нагревателя паяльника RN, чтобы не вносить погрешности в измерении. При этом конденсатор С3 требовался, что бы RN был отключен от измерительной цепи после отключения R9, иначе схема не защелкнется в положении нагрева.

9. Напряжение с выхода 1 U1.1 заряжает конденсатор С2 через резистор R10. Когда напряжение на входе 6 U1.2 достигнет половины напряжения питания откроется транзистор Q1 и начнется новый цикл измерения. Время зарядки выбирается в зависимости от тепловой инерции паяльника т.е. его размеров, для миниатюрного паяльника 0.5с для ЭПСН 5с . Делать слишком коротким цикл не стоит поскольку начнется стабилизация только температуры нагревателя. Указанные на схеме номиналы дают длительность цикла примерно 0.5с.

10. Через открытый транзистор Q1 и резистор R9 будет разряжен конденсатор С1. После падения напряжения на входе 3 U1.1 ниже входа 2 U1.1 на выходе появится низкое напряжение.

11. Низкое напряжение с выхода 1 U1.1 через диод VD2 разрядит конденсатор С2. А также через цепочку резистор R12 конденсатор С3 закроет транзистор Q2.

12. При закрытом транзисторе Q2 диод VD3 откроется и через измерительную цепь RN, VD3, R9, Q1 потечет ток. И начнется зарядка конденсатора С1. Если паяльник нагрелся выше установленной температуры и сопротивление RN увеличилось достаточно что бы напряжение на входе 3 U1.1 не превысило напряжение с делителя R1, R2, R3 на входе 2 U1.1, то на выходе 1 U1.1 сохранится низкое напряжение. Такое состояние продлится до тех пор пока паяльник не остынет ниже установленной резистором R2 температуры, тогда повторится цикл работы начиная с первого пункта.

Выбор компонентов.

1. Операционный усилитель я использовал LM358 с ней схема может работать до напряжения 30 в. 2)/R9 . Сопротивление резистора подбирается, чтобы падение напряжение во время измерения на паяльнике было около 3В.

4. Диод VD3. Желательно для уменьшения падения напряжения использовать диод Шоттки с запасом по току.

5. Транзистор Q2. Любой силовой N MOSFET. Я использовал снятый со старой материнской платы 32N03.

6. Резистор R1, R2, R3. Суммарное сопротивление резисторов может быть от единиц килоом до сотен килоом, что позволяет подобрать сопротивления R1, R3 делителя, под имеющейся в наличие переменный резистор R2. Точно рассчитать значение резисторов делителя затруднительно поскольку в измерительной цепи присутствует транзистор Q1 и диод VD3, учесть точное падение напряжения на них сложно.

Примерное соотношение сопротивлений:
Для холодного паяльника R1/(R2+R3)≈ RNхол/ R9
Для максимально нагретого R1/R2≈ RNгор/ R9

7. Так как изменение сопротивления для стабилизации температуры намного меньше ома. То для подключения паяльника должны использоваться высококачественные разъемы, а еще лучше напрямую запаять кабель паяльника к плате.

8. Все диоды, транзисторы и конденсаторы должны быть рассчитаны на напряжение минимум в полтора раза выше напряжения питания.

Схема из-за наличия диода VD3 в измерительной цепи имеет небольшую чувствительность к изменению температуры и напряжения питания. Уже после изготовления пришла идея как уменьшить эти эффекты. Необходимо заменить Q1 на N MOSFET с низким сопротивлением в открытом состоянии и добавить еще один диод аналогичный VD3, Дополнительно оба диода можно соединить куском алюминии для теплового контакта.

Исполнение.

Я выполнил схему максимально используя компоненты SMD монтажа.Резисторы и керамические конденсаторы тип размера 0805. Электролиты в корпусе В. Микросхема LM358 в корпусе SOP-8. Диод ST34 в корпусе SMC. Транзистор Q1 можно монтировать в любом из SOT-23, TO-252 или SOT -223 корпусах. Транзистор Q2 может быть в корпусах TO-252 или TO-263. Резистор R2 ВСП4-1. Резистор R9 как самую горячую деталь лучше расположить вне платы, только для паяльников с мощностью менее 10вт можно в качестве R9 распаять 3 резистора 2512.

Плата из двух стороннего текстолита. На одной стороне медь не травится и используется под землю на плате отверстия в которые запаиваются перемычки обозначены как отверстия с металлизацией, остальные отверстия со стороны сплошной меди зенкеруются сверлом большего диаметра. Для плату надо распечатывать в зеркальном виде.

Немного теории. Или почему высокая частота управления не всегда хорошо.

Если спросить какая частота управления лучше. Скорее всего будет ответ чем выше тем лучше, т. е. тем точнее.

Попытаюсь объяснить как я понимаю этот вопрос.

Если брать вариант когда датчик находится на кончике жала то этот ответ правильный.

Но в нашем случае датчиком является нагреватель, хотя и во многих паяльных станциях датчик находится не в жале а рядом с нагревателем. Вот для таких случаев такой ответ будет не верен.

Начнем с точности удержания температуры.

Когда паяльник лежит на подставке и начинают сравнивать регуляторы температуры какая схема точнее держит температуру и речь зачастую идет о цифрах в один и меньше градуса. Но так ли важна точность температуры в этот момент? Ведь по сути более важно удержание температуры в момент пайки, т. е. насколько паяльник сможет удержать температуру при интенсивном отборе мощности от жала.

Представим упрощенную модель паяльника. Нагреватель к которому подводится мощность и жало от которого идет малый отбор мощности в воздух когда паяльник лежит на подставке или большой во время пайки. Оба эти элемента имеют тепловую инертность или по другому теплоемкость, как правило нагреватель имеет значительно более низкую теплоемкость. Но между нагревателем и жалом имеется тепловой контакт который имеет свое тепловое сопротивление, а это значит чтобы передать какую то мощность от нагревателя к жалу надо иметь разность температур. Тепловое сопротивление между нагревателем и жалом может иметь разную величину в зависимости от конструкции. В китайских паяльных станциях теплопередача происходит вообще через воздушный зазор и в итоге паяльник мощность пол сотни ват и по индикатору удерживающий температуру до градуса не может пропаять площадку на плате. Если датчик температуры находится в жале то можно просто увеличить температуру нагревателя. Но у нас датчик и нагреватель одно целое и при увеличении отбора мощности с жала в момент пайки температура жала будет падать поскольку из-за теплового сопротивление для передачи мощности нужно падение температуры.

Полностью решить эту проблему нельзя, но можно максимально уменьшить. И позволит это сделать более низкая теплоемкости нагревателя относительно жала. И так у нас противоречие для передачи мощности в жало надо увеличить температуру нагревателя для поддержания температуры жала, но мы не знаем температуры жала поскольку измеряем температуру у нагревателя.

Вариант управления реализованный в этой схеме позволяет разрешить эту дилемму простым способом. Хотя можно попытаться придумать и более оптимальные модели управления но сложность схемы возрастет.

И так в схеме энергия в нагреватель подается фиксированное время и оно достаточно длительное, чтобы нагреватель успевал разогрелся значительно выше температуры стабилизации. Между нагревателем и жалом появляется значительная разность температур и происходит передача тепловой мощности в жало. После выключения нагрева нагреватель и жало начинают остывать. Нагреватель остывает передавая мощность в жало, а жало остывает передавая мощность во внешнюю среду. Но за счет меньшей теплоемкости нагреватель успеет остыть до того как температура жала значительно изменится, а также и во время нагрева температура на жале не успеет сильно изменится. Повторное включение произойдет когда температура нагревателя упадет до температуры стабилизации, а так как передача мощности происходит в основном в жало, то температура нагревателя в этот момент будет слабо отличатся от температуры жала. И точность стабилизации будет тем выше чем меньше теплоемкость нагревателя и меньше тепловое сопротивление между нагревателем и жалом.

Если длительность цикла нагрева будет слишком низкой (высокая частота управления) то на нагревателе не будут возникать моменты перегрева когда происходит эффективный перенос мощности в жало. И как следствие в момент пайки будет сильное падение температуры жала.

При слишком большой длительности нагрева теплоемкости жала не будет хватать для сглаживания бросков температуры до приемлемой величины, и вторая опасность если при высокой мощности нагревателя тепловое сопротивление между нагревателем и жалом велико, то можно получить разогрев нагревателя выше допустимых для его работы температур, что приведет к его поломке.

В итоге как мне кажется необходимо подбирать время задающие элементы C2 R10 так, что бы при измерении температуры на конце жала были видны незначительные колебания температуры. С учетом точности индикации тестера и инертности датчика заметные колебания в один или несколько градусов не приведут к колебаниям реальной температуры более десятка градусов, а такая нестабильность температуры для радиолюбительского паяльника более чем достаточная.

Вот что окончательно получилось

Так как тот паяльник на который первоначально рассчитывал оказался не пригодным, то переделал в вариант под паяльник ЭПСН с 6 ом нагревателем. Без перегрева работал от 14в я подал на схему 19в, что бы был запас на регулирование.

Доработал под вариант с установкой VD3 и заменой Q1 на MOSFET. Плату не переделывал просто установил новые детали.

Чувствительность схемы к изменению напряжения питания полностью не пропала. Такая чувствительность не будет заметна на паяльниках с керамическим жалом, а для нихрома заметно становится при изменении питающего напряжения более 10%.

Плата ЛУТ

Распайка не совсем по схеме платы. Вместо резисторов распаял диод VD5 разрезал дорожку к транзистору и просверлил отверстие под провод от резистора R9.

На переднюю панель выходят светодиод и резистор. Плата будет крепится за переменный резистор, поскольку она не большая и механических нагрузок не предполагается.

Окончательно схема приобрела следующий вид указываю получившиеся у меня номиналы под любой другой паяльник необходимо подбирать как писал выше. Сопротивление нагревателя паяльника конечно не точно 6 ом. Транзистор Q1 пришлось брать этот из-за корпуса силовой не стал просто менять хотя они оба могут быть одинаковые. Резистор R9 даже ПЭВ-10 чувствительно нагревается. Конденсатор С6 особо не влияет на работу и я его убрал. На плате еще распаивал керамику параллельно С1 но нормально и без неё.

П.С. Интересно если кто соберет для паяльника с керамическим нагревателем, самому пока проверить не на чем. Пишите если нужны дополнительные материалы или пояснения.

Работа многих связана с применением паяльника. Для кого-то это просто хобби. Паяльники бывают разные. Могут быть простые, но надежные, могут представлять собой современные паяльные станции, в том числе инфракрасные. Для получения качественной пайки требуется иметь паяльник нужной мощности и нагревать его до определенной температуры.

Рисунок 1. Схема регулятора температуры, собранная на тиристоре КУ 101Б.

Для помощи в этом деле предназначены различные регуляторы температуры для паяльника. Они продаются в магазинах, но умелые руки могут самостоятельно собрать подобное устройство с учетом своих требований.

Достоинства регуляторов температуры

Большинство из домашних мастеров с юных лет пользуется паяльником мощностью в 40 Вт. Раньше трудно было что-то купить с другими параметрами. Паяльник сам по себе удобный, с его помощью можно паять многие предметы. Но пользоваться им при монтаже радиоэлектронных схем неудобно. Тут и пригодится помощь регулятора температуры для паяльника:

Рисунок 2. Схема простейшего регулятора температуры.

  • жало паяльника прогревается до оптимальной температуры;
  • продлевается срок службы жала;
  • радиодетали никогда не перегреются;
  • не произойдет отслоения токоведущих элементов на печатной плате;
  • при вынужденном перерыве в работе паяльник не нужно выключать из сети.

Не в меру нагретый паяльник не держит на жале припой, с перегретого паяльника он капает, делая место пайки очень непрочным. Жало покрывается слоем окалины, которую счищают только шкуркой и напильниками. В результате появляются кратеры, которые тоже нужно удалять, сокращая длину жала. Если использовать регулятор температуры, такого не произойдет, жало всегда будет готово к работе. При перерыве в работе достаточно уменьшить его нагрев, не выключая из сети. После перерыва горячий инструмент быстро наберет нужную температуру.

Вернуться к оглавлению

Простые схемы регулятора температуры

В качестве регулятора можно использовать ЛАТР (лабораторный трансформатор), регулятор освещенности для настольной лампы, блок питания КЭФ-8, современную паяльную станцию.

Рисунок 3. Схема выключателя для регулятора.

Современные паяльные станции способны регулировать температуру жала паяльника в разных режимах — в ручном, в полностью автоматическом. Но для домашнего мастера стоимость их довольно значительна. Из практики видно, что автоматическая регулировка практически не нужна, так как напряжение в сети обычно стабильное, температура в помещении, где ведется пайка, тоже не меняется. Поэтому для сборки может использоваться простая схема регулятора температуры, собранная на тиристоре КУ 101Б (рис. 1). Этот регулятор с успехом используется для работы с паяльниками и лампами мощностью до 60 Вт.

Этот регулятор очень прост, но позволяет менять напряжение в пределах 150-210 В. Продолжительность нахождения тиристора в открытом состоянии зависит от положения переменного резистора R3. Этим резистором и осуществляется регулировка напряжения на выходе прибора. Пределы регулировки устанавливаются резисторами R1 и R4. С помощью подбора R1 устанавливается минимальное напряжение, R4 — максимальное. Диод Д226Б можно заменить на любой с обратным напряжением более 300 В. Тиристор подойдет КУ101Г, КУ101Е. Для паяльника мощностью свыше 30 Вт диод нужно брать Д245А, тиристор КУ201Д-КУ201Л. Плата после сборки может выглядеть примерно так, как показано на рис. 2.

Для индикации работы прибора можно регулятор оснастить светодиодом, который будет светиться при наличии напряжения на его входе. Не будет лишним и отдельный выключатель (рис. 3).

Рисунок 4. Схема регулятора температуры с симистором.

Следующая схема регулятора зарекомендовала себя с хорошей стороны (рис. 4). Изделие получается очень надежным и простым. Деталей требуется минимум. Главная из них — симистор КУ208Г. Из светодиодов достаточно оставить HL1, который будет сигнализировать о наличии напряжения на входе и о работе регулятора. Корпусом для собранной схемы может быть подходящих размеров коробочка. Можно для этой цели использовать корпус электрической розетки или выключателя с установленным проводом питания и вилкой. Ось переменного резистора нужно вывести наружу и надеть на нее пластмассовую ручку. Рядом можно нанести деления. Такой простейший прибор способен регулировать нагрев паяльника в пределах примерно 50-100%. При этом мощность нагрузки рекомендуется в пределах 50 Вт. На практике схема работала с нагрузкой 100 Вт без последствий в течение часа.

Для пайки радиосхем и других деталей нужны разные инструменты. Главный из них — паяльник. Для более красивой и качественной пайки его рекомендуется оснастить регулятором температуры. Вместо него можно использовать разные приборы, которые продаются в магазинах.

Можно своими руками без проблем собрать приспособление из нескольких деталей.

Это обойдется очень дешево, да интерес представляет больший.

Устройства для настройки уровня напряжения, подающегося на нагревательный элемент, нередко используются радиолюбителями для предотвращения преждевременного разрушения жала паяльника и повышения качества пайки. Наиболее распространенные мощности для паяльника содержат двухпозитронные контактные переключатели и тринисторные устройства, установленные в подставке. Эти и другие приборы обеспечивают возможность выбора необходимого уровня напряжения. Сегодня применяются самодельные и заводские установки.

Если нужно получить 40 Вт из паяльника на 100 Вт, можно применить схему на симисторе ВТ 138-600. Принцип работы заключается в обрезке синусоиды. Уровень среза и температуру нагрева можно регулировать, используя резистор R1. Неоновая лампочка выполняет функцию индикатора. Ставить ее не обязательно. На радиатор устанавливается симистор ВТ 138-600.

Корпус

Вся схема обязательно должна быть помещена в закрытый диэлектрический корпус. Желание сделать прибор миниатюрным не должно влиять на безопасность при его использовании. Помните, что устройство работает от источника напряжения 220 В.

Тринисторный регулятор мощности для паяльника

В качестве примера можно рассмотреть устройство, рассчитанное на нагрузку от нескольких ватт до сотни. Диапазон регулирования такого прибора изменяется от 50% до 97%. В устройстве используется тринистор КУ103В с удерживающим током не более одного миллиампера.

Через диод VD1 беспрепятственно проходят отрицательные полуволны напряжения, обеспечивая примерно половину всей мощности паяльника. Ее можно регулировать тринистором VS1 в течение каждого положительного полупериода. Устройство включается встречно-параллельно диоду VD1. Тринистор управляется по фазоимпульсному принципу. Генератор вырабатывает импульсы, поступающие на управляющий электрод, состоящий из цепи R5R6C1, задающей время, и однопереходного транзистора.

Позицией ручки резистора R5 определяется время от положительного полупериода. Схема регулятора мощности требует температурной стабильности и повышения помехоустойчивости. Для этого можно зашунтировать управляющий переход резистором R1.

Цепь R2R3R4VT3

Генератор питается импульсами напряжением до 7В и длительностью 10 мс, сформированными цепью R2R3R4VT3. Переход транзистора VT3 является стабилизирующим элементом. Он включается в обратном направлении. Мощность, которую рассеивает цепь резисторов R2-R4, будет уменьшена.

Схема регулятора мощности включает в себя резисторы — МЛТ и R5 – СП-0,4. Транзистор можно использовать любой.

Плата и корпус для прибора

Для сборки данного устройства подойдет плата из фольгированного стеклопластика диаметром 36 мм и толщиной 1 мм. Для корпуса можно использовать любые предметы, например пластиковые коробки или футляры из материала с хорошей изоляцией. Понадобится база под элементы вилки. Для этого к фольге можно припаять две гайки М 2,5 таким образом, чтобы штыри прижимали плату к корпусу при сборке.

Недостатки тринисторов КУ202

Если мощность паяльника небольшая, регулирование возможно только в узкой области полупериода. В той, где удерживающее напряжение тринистора хотя бы немного ниже тока нагрузки. Температурная стабильность не может быть достигнута, если использовать такой регулятор мощности для паяльника.

Повышающий регулятор

Большая часть устройств для стабилизации температуры работает только на снижение мощности. Регулировать напряжение можно от 50-100% или от 0-100%. Мощности паяльника может оказаться недостаточно в случае подачи питания ниже 220 В или, например, при необходимости выпаять большую старую плату.

Действующее напряжение сглаживается электролитическим конденсатором, увеличивается в 1,41 раза и питает паяльник. Постоянная мощность, выпрямленная на конденсаторе, достигнет 310 В при питании 220 В. Оптимальная температура нагрева может быть получена даже при 170 В.

Мощные паяльники не нуждаются в повышающих регуляторах.

Необходимые детали для схемы

Чтобы собрать удобный регулятор мощности для можно использовать метод навесного монтажа возле розетки. Для этого нужны малогабаритные комплектующие. Мощность одного резистора должна составлять не менее 2 Вт, а остальных – 0,125 Вт.

Описание схемы повышающего регулятора мощности

На электролитическом конденсаторе C1 с мостом VD1 выполнен входной выпрямитель. Его рабочее напряжение не должно быть меньше 400 В. На IRF840 размещается выходная часть регулятора. С этим устройством можно использовать паяльник до 65 Вт без радиатора. Они могут нагреваться выше нужной температуры даже при пониженной мощности питания.

Управление ключевым транзистором, размещенным на микросхеме DD1, производится от ШИМ-генератора, частота которого задается конденсатором C2. монтируется на приборах C3, R5 и VD4. Он питает микросхему DD1.

Для защиты выходного транзистора от самоиндукции устанавливается диод VD5. Его можно не ставить, если регулятор мощности паяльника не будет использоваться с другими электрическими приборами.

Возможности замены деталей в регуляторах

Микросхема DD1 может быть заменена на К561ЛА7. Выпрямительный мостик делается из диодов, рассчитанных на минимальный ток 2А. Устройство IRF740 можно использовать как выходной транзистор. Схема не нуждается в накладке, если все детали исправны и при ее сборке не было допущено ошибок.

Другие возможные варианты устройств для рассеивания напряжения

Собираются простые схемы регуляторов мощности для паяльника, работающие на симисторах КУ208Г. Вся их хитрость в конденсаторе и неоновой лампочке, которая, меняя свою яркость, может послужить в качестве индикатора мощности. Возможное регулирование – от 0% до 100%.

При отсутствии симистора или лампочки можно применить тиристор КУ202Н. Это весьма распространенный прибор, имеющий множество аналогов. С его использованием можно собрать схему, работающую в диапазоне от 50% до 99% мощности.

От компьютерного шнура можно использовать для изготовления петли, чтобы погасить возможные помехи от переключения симистора или тиристора.

Стрелочный индикатор

В регулятор мощности паяльника может быть интегрирован стрелочный индикатор для большего удобства при использовании. Сделать это совсем несложно. Неиспользуемая старая аудиоаппаратура может помочь с поиском таких элементов. Приборы несложно найти на местных рынках в любом городе. Хорошо, если один такой лежит дома без дела.

Для примера рассмотрим возможность интегрирования в регулятор мощности для паяльника индикатора М68501 со стрелкой и цифровыми отметками, который устанавливался в старых советских магнитофонах. Особенность настройки заключается в подборе резистора R4. Наверняка придется подбирать прибор R3 дополнительно, если будет использован другой индикатор. Необходимо соблюдение соответствующего баланса резисторов при понижении мощности паяльника. Дело в том, что стрелка индикатора может отображать снижение мощности на 10-20% при фактическом потреблении паяльником 50%, то есть наполовину меньше.

Заключение

Регулятор мощности для паяльника можно собрать, руководствуясь множеством инструкций и статей с приведенными примерами возможных разнообразных схем. От хороших припоев, флюсов и температуры нагревательного элемента во многом зависит качество спайки. Сложные устройства для стабилизации или элементарное интегрирование диодов может применяться при сборке аппаратов, необходимых для регулирования поступающего напряжения.

Такие приборы широко используются с целью понижения, а также повышения мощности, подающейся на нагревательный элемент паяльника в диапазоне от 0% до 141%. Это очень удобно. Появляется реальная возможность работать при напряжении ниже 220 В. На современном рынке доступны качественные аппараты, укомплектованные специальными регуляторами. Заводские устройства работают только на понижение мощности. Повышающий регулятор придется собирать самостоятельно.

Все, кто умеет пользоваться паяльником старается бороться с явлением перегрева жала и вследствие этого ухудшения качества пайки. Для борьбы с этим не очень приятным фактом предлагаю вам собрать одну из простых и надежных схем регулятора мощности паяльника своими руками.

Для ее изготовления вам понадобится проволочный переменный резистор типа СП5-30 либо аналогичный и жестяная коробка из-под кофе. Просверлив, по центру дна банки отверстие и устанавливаем там резистор, и осуществляем разводку

Данный и очень простой девайс повысит качество пайки а также сможет защитить жало паяльника от разрушения из-за перегрева.

Гениальное – просто. По сравнению с диодом переменный резистор не проще и ненадежнее. Но паяльник с диодом слабоват, а резистор позволяет работать без перекала и без недокала. Где взять мощный, подходящий по сопротивлению переменный резистор? Проще найти постоянный, а выключатель, применяемый в “классической” схеме, заменить на трехпозиционный

Дежурный и максимальный нагрев паяльника дополнится оптимальным, соответствующим среднему положению переключателя. Нагрев резистора по сравнению с снизится, а надежность работы повысится.

Еще одна очень простая радиолюбительская разработка, но в отличии от первых двух с более высоким КПД

Резисторные и транзисторные регуляторы – неэкономичные. Повысить КПД можно так же, включением диода. При этом достигается более удобный предел регулирования (50-100%). Полупроводниковые приборы можно разместить на одном радиаторе.

Напряжение с выпрямительных диодов поступает на параметрический стабилизатор напряжения, состоящий из сопротивления R1, стабилитрона VD5 и емкости С2. Созданное им девяти вольтовое напряжение используется для питания микросхемы счетчика К561ИЕ8.

Кроме того ранее выпрямленное напряжение, через емкость C1 в виде полупериода с частотой 100 Гц, проходит на вход 14 счетчика.

К561ИЕ8 это обычный десятичный счетчик, поэтому, с каждым импульсом на входе CN на выходах будет последовательно устанавливаться логическая единица. Если переключатель схемы переместим, на 10 выход, то с появлением каждого пятого импульса осуществится обнуление счетчика и счет начнется повторно, а на выводе 3 логическая единица установится только на время одного полупериода. Поэтому, транзистор и тиристор будут открываться только через четыре полупериода. Тумблером SA1 можно регулировать количество пропущенных полупериодов и мощность схемы.

Диодный мост используем в схеме такой мощности, чтобы она соответствовала мощности подключенной нагрузки. В качестве нагревательных приборов можно применить таких как электроплитка, ТЭН и т.п.

Схема очень простая, и состоит из двух частей: силовой и управляющей. К первой части относится тиристор VS1, с анода которого идет регулируемое напряжение на паяльник.

Схема управления, реализована на транзисторах VT1 и VT2, управляет работой ранее упомянутого тиристора. Она получает питание через параметрический стабилизатор, собранный на резисторе R5 и стабилитроне VD1. Стабилитрон предназначен для стабилизации и ограничения напряжения, питающего конструкцию. Сопротивление R5 гасит лишнее напряжение, а переменным сопротивлением R2 настраивается выходное напряжение.

В качестве корпуса конструкции, возьмем обычную розетку. Когда будете покупать, то выбирайте, чтобы она была сделана из пластмассы.

Этот регулятор управляет мощностью от ноля до максимума. HL1 (неоновая лампа МН3… МН13 и т. п) – линеаризует управление и одновременно выполняет функцию индикатора индикатором. Конденсатор С1 (емкостью 0,1 мкф)– генерирует пилообразный импульс и реализует функцию защиты цепи управления от помех. Сопротивление R1 (220 кОм) – регулятор мощности. Резистор R2 (1 кОм) – ограничивает ток протекающий через анод – катод VS1 и R1. R3 (300 Ом) – ограничивает ток через неонку HL1 () и управляющий электрод симистора.

Регулятор собран в корпусе от блока питания советского калькулятора. Симистор и потенциометр закреплены на стальном уголке, толщиной 0,5мм. Уголок привинчен к корпусу двумя винтами М2,5 с применением изолирующих шайб. Сопротивления R2, R3 и неонка HL1 помещены в изолирующую трубку (кембрик) и закреплены с помощью навесного монтажа.

T1: BT139 симистор, T2: BC547 транзистор, D1: DB3 динистор, D2 и D3: 1N4007 диод, C1: 47nF/400V, C2:220uF/25 В, R1 и R3: 470K, R2: 2K6, R4: 100R, P1: 2M2, Светодиод 5 мм красный.


Симистор BT139 применяется для регулировки фазы «резистивной» нагрузки нагревательного элемента паяльника. Красный светодиод является визуальным индикатором активности работы конструкции.

Основа схемы МК PIC16F628A, который и осуществляет ШИМ регулирование подводимой к главному инструменту радиолюбителя потребляемой мощности.


Если ваш паяльник большой мощностью от 40 ватт, то при пайке небольших радиоэлементов, особенно smd компонентов трудно подобрать момент времени, когда пайка будет оптимальной. А паять им smd мелочевку просто не возможно. Чтобы не тратить деньги на покупку паяльной станции, особенно если она вам нужна не часто. Предлагаю собрать к вашему главному радиолюбительскому инструменту эту приставку.

Светосинхронизатор для цифровых фотоаппаратов

Сегодня можно с уверенностью говорить о победе цифровой фотографии над традиционной пленочной. Цена на цифровые фотоаппараты опустилась до уровня, вполне доступного для “среднего белоруса”, а разнообразие моделей может завести в тупик даже искушенного фотолюбителя.

Все цифровые фотоаппараты оснащаются встроенными фотовспышками. Их мощность в большинстве случаев вполне достаточна для съемок в небольших помещениях или на малых расстояниях. При фотографировании в затемненном помещении с расстояния более 4 метров энергии встроенной в ЦФК вспышки может оказаться недостаточно. В результате на снимке может появиться характерный “цифровой шум”. Выход из этой ситуации прост — использовать дополнительную внешнюю вспышку, которая будет срабатывать синхронно со встроенной в ЦФК и добавлять в кадр необходимые люксы. Дополнительные источники света также необходимы для получения качественных портретных (постановочных) фотографий. Однако здесь счастливый владелец “цифромыльницы” сталкивается с проблемой совместного использования фотоаппарата и внешней фотовспышки. Беда в том, что большинство любительских ЦФК не оснащаются “башмаком” (синхроконтактом) для установки внешней фотовспышки. Поэтому, чтобы подружить ЦФК и внешнюю вспышку, используют светосинхронизаторы. Светосинхронизатор “ловит” импульс от фотоаппарата и синхронно замыкает контакт внешней вспышки. В продаже можно найти готовые вспышки-ловушки и синхронизаторы. Но и на этом проблемы не заканчиваются. Специфика работы большинства цифровиков такова, что световой импульс встроенной фотовспышки состоит из двух последовательных импульсов, идущих с интервалом 50-700 мс. По первой вспышке (предвспышка) электроника камеры оценивает экспозицию, баланс белого. Вторая — основная — вспышка, во время которой происходит съемка, подсвечивает объекты сцены. Купленные вспышки-ловушки срабатывают от первого импульса и успевают давно погаснуть ко времени второго — рабочего — импульса. В результате кадр получается еще темнее, чем при использовании только штатной вспышки. Таким образом, необходимо устройство, которое будет пропускать первый “пристрелочный пых” и срабатывать от второго. Готового синхронизатора я в продаже не нашел, поэтому пришлось обратиться к “мировому разуму” — Интернету. После недолгих поисков была найдена несложная схема светосинхронизатора, который срабатывает как от первого, так и от второго “пыха”.


Рис. 1. Схема светосинхронизатора.

Автора схемы я не знаю, нашел ее на www.osipoff.ru. Схема не содержит дефицитных деталей, проста в сборке и при правильном монтаже сразу начинает работать. Возможно, только придется подстроить RC-цепочку под конкретную модель фотоаппарата. Ток потребления устройства минимален — заряда батареи типа “крона” хватит минимум на год работы. Пару слов о деталях. В качестве датчика, фиксирующего световой импульс от вспышки, используется отечественный фотодиод ФД-265. Он имеет большую светочувствительную площадь и сферическую линзу. Найти его можно, скажем, в блоке приемника дистанционного управления старых телевизоров “Горизонт”. Возможна замена ФД-265 и на другие типы фотодиодов. В крайнем случае можно попробовать использовать фотодатчик от старой мышки. Правда, при этом чувствительность устройства, возможно, снизится. “Мозгом” схемы является микросхема 561ЛЕ5, которая содержит четыре логических элемента И-НЕ. Заменить ее можно зарубежным аналогом D4001. Вместо диодов КД510 подойдут КД520, КД522. Резисторы желательно использовать малогабаритные — изменение их номиналов в пределах 20% на работоспособности схемы не скажется. Пожалуй, самая дефицитная деталь устройства — тиристор. Заявленный на схеме RSF05G1 я в продаже не нашел, но его вполне можно заменить на более доступные CR02AM-8, MCR100-6, BT169D. Кроме этого, могут подойти и отечественные тиристоры КУ103В или КУ110А. Гнездо для подключения вспышки в продаже (даже на рынке) найти практически нереально. Лучше всего обратиться в фотомастерскую, где наверняка найдется искомый разъем. Итак, детали подобраны, пора делать монтаж. Способов монтажа много. Выбор зависит от личных предпочтений или технических возможностей. Я предпочел изготовить печатную плату из текстолита, покрытого медной фольгой. Для простоты применил широко известный “утюговый” способ нанесения рисунка проводников на медную поверхность. Для этого необходимо распечатать рисунок печатной платы на лазерном принтере, затем приложить его к обезжиренной медной поверхности платы и проутюжить сверху утюгом. В результате этой операции тонер прилипнет к плате. Далее плату необходимо опустить в горячую воду минут на 10-20 и аккуратно удалить размокшую бумагу. В результате на плате останется только рисунок, образованный тонером. “Вытравить” плату (удалить лишние участки меди) лучше всего в растворе хлорного железа. Для ускорения процесса раствор можно немного подогреть.


Рис. 2. Рисунок монтажной платы
Рис. 3. Схема расположения деталей

Перед подключением вспышки необходимо заранее проверить полярность на ее синхроразъеме. Фокус в том, что в разных типах вспышек полярность может быть различной. Чаще всего встречается следующий вариант: “плюс” — центральный контакт, “минус” — внешний контакт. Настройка схемы (если это необходимо) заключается в подборе RC-цепочки (с 10 ножки микросхемы резистор 27К и конденсатор 1.0 мкФ) для получения нужной задержки. Для этой операции удобнее поставить вместо постоянного резистора переменный номиналом около 100 К. В моем случае наладка не потребовалась. Оба собранных экземпляра светосинхронизатора заработали сразу. Испытания проводились с фотоаппаратами от фирмы Canon — PowerShot A85 и EOS 350D. Привожу таблицу, показывающую интервал между “пыхами” для различных популярных ЦФК, составленную Сергеем Моревым.





Canon EOS 300D76 мс
Canon EOS 350D62 мс
Canon EOS 20D63 мс
Canon IXUS 75053 мс
Canon PowerShot A95117 мс
Canon IXUS i574 мс
Konica Minolta DIMAGE X5083-85 мс
Minolta DIMAGE X1178 мс
KODAK Z700111 мс
Olympus PE100255 мс
Olympus SP500UZ98 мс
Pentax OPTIO 33L159-164 мс
Samsung DIGIMAX L55W702 мс
Samsung DIGIMAX V700232 мс
Olympus C5060 мс

Рис. 4. Готовое устройство

Андрей Володько

Компьютерная газета. Статья была опубликована в номере 23 за 2006 год в рубрике железо

Мощный тиристорный регулятор своими руками. Регулятор мощности тиристорный, напряжение и схемы своими руками. Конструкция и налаживание

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://сайт/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.


Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.


При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.


Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод – катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.


Регулятор мощности на маломощном тиристоре.

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VD1… VD4 – 1N4007

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.


Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.


Так выглядят регуляторы мощности, которые я использую много лет.


Get the Flash Player to see this player.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.


Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.


Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибораКатодУправ.Анод
BT169D(E, G)123
CR02AM-8312
MCR100-6(8)123
Содержание:

В современных радиолюбительских схемах широкое распространение получили различные виды деталей, в том числе и тиристорный регулятор мощности. Чаще всего эта деталь используется в паяльниках на 25-40 ватт, которые в обычных условиях легко перегреваются и становятся непригодными к работе. Эта проблема легко решается с помощью регулятора мощности, позволяющего выставлять точную температуру.

Применение тиристорных регуляторов

Как правило, тиристорные регуляторы мощности применяются для улучшения рабочих свойств обычных паяльников. Современные конструкции, оснащенные множеством функций, отличаются высокой стоимостью, а их использование будет неэффективным при небольших объемах . Поэтому, более целесообразным будет оборудование обычного паяльника тиристорным регулятором.

Регулятор мощности на тиристоре широко применяется в системах светильников. На практике они представляют собой обычные настенные выключатели с вращающейся ручкой-регулятором. Однако такие приспособления способны нормально работать лишь с обычными лампами накаливания. Они совершенно не воспринимаются современными компактными люминесцентными лампами, из-за расположенного внутри них выпрямительного моста с электролитическим конденсатором. Тиристор просто не будет работать во взаимодействии с этой схемой.

Такие же непредсказуемые результаты получаются и при попытках отрегулировать яркость светодиодных ламп. Поэтому для регулируемого источника освещения наиболее оптимальным вариантом будет использование обычных ламп накаливания.

Существуют и другие области применения тиристорных регуляторов мощности. Среди них следует отметить возможность регулировки ручного электроинструмента. Регулирующие устройства устанавливаются внутри корпусов и позволяют изменять количество оборотов дрели, шуруповерта, перфоратора и прочего инструмента.

Принцип работы тиристора

Действие регуляторов мощности тесно связано с принципом работы тиристора. На радиосхемах он обозначается значком, напоминающим обычный диод. Каждому тиристору свойственна односторонняя проводимость и, соответственно, способность к выпрямлению переменного тока. Участие в этом процессе становится возможным при условии подачи к управляющему электроду положительного напряжения. Сам управляющий электрод располагается со стороны катода. В связи с этим, тиристор ранее носил название управляемого диода. До подачи управляющего импульса, тиристор будет закрытым в любом направлении.

Для того чтобы визуально определить исправность тиристора, его включают в общую цепь со светодиодом через источник постоянного напряжения в 9 вольт. Дополнительно вместе со светодиодом подключается ограничительный резистор. Специальная кнопка замыкает цепь и напряжение с делителя подается к управляющему электроду тиристора. В результате, тиристор открывается и светодиод начинает излучать свет.

При отпускании кнопки, когда она перестает удерживаться в нажатом положении, свечение должно продолжаться. В случае повторного или неоднократного нажатия кнопки ничего не изменится – светодиод все так же будет светить с одинаковой яркостью. Это свидетельствует об открытом состоянии тиристора и его технической исправности. Он будет находиться в открытом положении до того момента, пока подобное состояние не прервется под влиянием внешних воздействий.

В некоторых случаях могут быть исключения. То есть при нажатии кнопки светодиод загорается, а при отпускании кнопки – он гаснет. Такая ситуация становится возможной из-за тока, проходящего через светодиод, значение которого меньше по сравнению с током удержания тиристора. Чтобы схема работала нормально, светодиод рекомендуется заменить лампой накаливания, что приведет к увеличению тока. Другим вариантом будет подбор тиристора, у которого ток удержания будет меньше. Параметр тока удержания у различных тиристоров может быть с большим разбросом, в таких случаях приходится подбирать элемент для каждой конкретной схемы.

Схема простейшего регулятора мощности

Тиристор участвует в выпрямлении переменного напряжения так же, как и обыкновенный диод. Это приводит к однополупериодному выпрямлению в незначительных пределах с участием одного тиристора. Для достижения желаемого результата, с помощью регуляторов мощности осуществляется управление двумя полупериодами напряжения сети. Это становится возможным благодаря встречно-параллельному включению тиристоров. Кроме того, тиристоры могут включаться в цепь диагонали выпрямительного моста.

Простейшую схему тиристорного регулятора мощности лучше всего рассматривать на примере регулировки мощности паяльника. Нет смысла начинать регулировку прямо с нулевой отметки. В связи с этим регулировать можно только один полупериод положительного сетевого напряжения. Прохождение отрицательного полупериода осуществляется через диод, без каких-либо изменений, непосредственно к паяльнику, обеспечивая его половинную мощность.

Прохождение положительного полупериода происходит через тиристор, за счет чего и выполняется регулировка. В цепи управления тиристором присутствуют простейшие элементы в виде резисторов и конденсатора. Зарядка конденсатора происходит от верхнего провода схемы, через резисторы и конденсатор, нагрузку и нижний провод схемы.

Управляющий электрод тиристора соединяется с плюсовым выводом конденсатора. Когда на конденсаторе напряжение возрастает до значения, позволяющего включать тиристор, происходит его открытие. В результате, в нагрузку пропускается какая-то часть положительного полупериода напряжения. Одновременно наступает разрядка конденсатора и подготовка к следующему циклу.

Для регулировки скорости заряда конденсатора используется переменный резистор. Чем быстрее произойдет зарядка конденсатора до значения напряжения, при котором открывается тиристор, тем раньше наступит открытие тиристора. Следовательно, в нагрузку поступит большее количество положительного полупериода напряжения. Данная схема, в которой используется тиристорный регулятор мощности, служит основой для других схем, применяющихся в различных областях.

Тиристорный регулятор мощности своими руками

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте – оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция – регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

Как работает тиристор?

Тиристор – это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

  • Анод.
  • Катод.
  • Управляющий электрод.

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод – катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться – ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют “болгарками”, и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область – это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Схема первая

Оговорим заранее, что вместо слов “положительная” и “отрицательная” будут использованы «первая» и «вторая» (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 – для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

23.07.2017 @ 23:39

Мой тиристорный регулятор напряжения (ТРИ) отличается простотой в изготовлении и наладке, линейностью регулирования и большой мощностью на выходе – 200 Вт без радиаторов и 1000 Вт с радиаторами площадью охлаждения 50 см 2 .

При включении ТРН положительная полуволна питающего 220-вольтного напряжения проходит через электрическую цепь VD2RЗR4 и заряжает конденсатор С2. Как только Uзаряда превысит напряжение включения тиристора VS2, последний откроется и пропустит часть положительной полуволны в нагрузку. Цепь VD4R5 предохраняет VS2 по току управления.

Изменяя общее сопротивление R4, можно получить регулируемое (от 40 до 220 В) выходное напряжение, для непосредственного измерения которого предназначен стрелочный вольтметр PV1. Индикаторная лампа HL1 служит для контроля сетевого напряжения, а также целостности предохранителей FU1 и FU2.

Оба конденсатора в ТРИ дешевые и распространенные – типа МБМ. Для R1 ,R2 и R5 можно применять МЛТ-0,25. На месте R3 хорошо будет работать МЛТ-0,5 (МЛТ-1). В качестве же переменного сопротивления подойдет СП1. Вольтметр – типа Ц4201 или аналогичный, рассчитанный на 250 В переменного тока. Указанные на принципиальной электрической схеме диоды можно заменить на менее мощные, например, КД102Б или КД105Б. Тиристоры – с обратным напряжением не менее 300 В, скажем, КУ202Н или КУ202Л. А если предполагается использовать ТРН с нагрузкой, не превышающей 350 Вт, то можно применить и КУ201Л.

Принципиальная электрическая схема и топология печатной платы тиристорного регулятора напряжения

Неоновая лампа HL1 типа ТН-0,2. Предохранители выбираются из расчета на работу устройства с максимальным потреблением тока. Если нагрузкой является электродвигатель (например, сходный с тем, что используется в ручной дрели), то I предохр. = 0,5. 0,6 I пуска.

Налаживать ТРН лучше на временной монтажной плате. Вместо 390-килоомных R2 и R5 вначале впаять 1-килоомные резисторы. Затем, уменьшая сопротивление R4 и R3, добиться минимального падения напряжения на VS1, VS2.

Резисторы R2, R5 ограничивают ток управления тиристоров. Подбираются они при максимальной мощности в нагрузке. Даже при налаживании не допускается увеличивать ток управления тиристором более 100 мА.

После окончания регулировки все элементы принципиальной электрической схемы переносятся на печатную плату размерами 100x50x2,5 мм из односторонне фольгированного стеклотекстолита.

С. БАБЕНКО, Московская обл.

  1. Принцип работы тиристора
  2. Видео: Тиристорный регулятор мощности своими руками

В современных радиолюбительских схемах широкое распространение получили различные виды деталей, в том числе и тиристорный регулятор мощности. Чаще всего эта деталь используется в паяльниках на 25-40 ватт, которые в обычных условиях легко перегреваются и становятся непригодными к работе. Эта проблема легко решается с помощью регулятора мощности, позволяющего выставлять точную температуру.

Применение тиристорных регуляторов

Как правило, тиристорные регуляторы мощности применяются для улучшения рабочих свойств обычных паяльников. Современные конструкции, оснащенные множеством функций, отличаются высокой стоимостью, а их использование будет неэффективным при небольших объемах паяльных работ. Поэтому, более целесообразным будет оборудование обычного паяльника тиристорным регулятором.

Регулятор мощности на тиристоре широко применяется в системах регулировки яркости светильников. На практике они представляют собой обычные настенные выключатели с вращающейся ручкой-регулятором. Однако такие приспособления способны нормально работать лишь с обычными лампами накаливания. Они совершенно не воспринимаются современными компактными люминесцентными лампами, из-за расположенного внутри них выпрямительного моста с электролитическим конденсатором. Тиристор просто не будет работать во взаимодействии с этой схемой.

Такие же непредсказуемые результаты получаются и при попытках отрегулировать яркость светодиодных ламп. Поэтому для регулируемого источника освещения наиболее оптимальным вариантом будет использование обычных ламп накаливания.

Существуют и другие области применения тиристорных регуляторов мощности. Среди них следует отметить возможность регулировки ручного электроинструмента. Регулирующие устройства устанавливаются внутри корпусов и позволяют изменять количество оборотов дрели, шуруповерта, перфоратора и прочего инструмента.

Принцип работы тиристора

Действие регуляторов мощности тесно связано с принципом работы тиристора. На радиосхемах он обозначается значком, напоминающим обычный диод. Каждому тиристору свойственна односторонняя проводимость и, соответственно, способность к выпрямлению переменного тока. Участие в этом процессе становится возможным при условии подачи к управляющему электроду положительного напряжения. Сам управляющий электрод располагается со стороны катода. В связи с этим, тиристор ранее носил название управляемого диода. До подачи управляющего импульса, тиристор будет закрытым в любом направлении.

Для того чтобы визуально определить исправность тиристора, его включают в общую цепь со светодиодом через источник постоянного напряжения в 9 вольт. Дополнительно вместе со светодиодом подключается ограничительный резистор. Специальная кнопка замыкает цепь и напряжение с делителя подается к управляющему электроду тиристора. В результате, тиристор открывается и светодиод начинает излучать свет.

При отпускании кнопки, когда она перестает удерживаться в нажатом положении, свечение должно продолжаться. В случае повторного или неоднократного нажатия кнопки ничего не изменится – светодиод все так же будет светить с одинаковой яркостью. Это свидетельствует об открытом состоянии тиристора и его технической исправности. Он будет находиться в открытом положении до того момента, пока подобное состояние не прервется под влиянием внешних воздействий.

В некоторых случаях могут быть исключения. То есть при нажатии кнопки светодиод загорается, а при отпускании кнопки – он гаснет. Такая ситуация становится возможной из-за тока, проходящего через светодиод, значение которого меньше по сравнению с током удержания тиристора. Чтобы схема работала нормально, светодиод рекомендуется заменить лампой накаливания, что приведет к увеличению тока. Другим вариантом будет подбор тиристора, у которого ток удержания будет меньше. Параметр тока удержания у различных тиристоров может быть с большим разбросом, в таких случаях приходится подбирать элемент для каждой конкретной схемы.

Схема простейшего регулятора мощности

Тиристор участвует в выпрямлении переменного напряжения так же, как и обыкновенный диод. Это приводит к однополупериодному выпрямлению в незначительных пределах с участием одного тиристора. Для достижения желаемого результата, с помощью регуляторов мощности осуществляется управление двумя полупериодами напряжения сети. Это становится возможным благодаря встречно-параллельному включению тиристоров. Кроме того, тиристоры могут включаться в цепь диагонали выпрямительного моста.

Простейшую схему тиристорного регулятора мощности лучше всего рассматривать на примере регулировки мощности паяльника. Нет смысла начинать регулировку прямо с нулевой отметки. В связи с этим регулировать можно только один полупериод положительного сетевого напряжения. Прохождение отрицательного полупериода осуществляется через диод, без каких-либо изменений, непосредственно к паяльнику, обеспечивая его половинную мощность.

Прохождение положительного полупериода происходит через тиристор, за счет чего и выполняется регулировка. В цепи управления тиристором присутствуют простейшие элементы в виде резисторов и конденсатора. Зарядка конденсатора происходит от верхнего провода схемы, через резисторы и конденсатор, нагрузку и нижний провод схемы.

Управляющий электрод тиристора соединяется с плюсовым выводом конденсатора. Когда на конденсаторе напряжение возрастает до значения, позволяющего включать тиристор, происходит его открытие. В результате, в нагрузку пропускается какая-то часть положительного полупериода напряжения. Одновременно наступает разрядка конденсатора и подготовка к следующему циклу.

Для регулировки скорости заряда конденсатора используется переменный резистор. Чем быстрее произойдет зарядка конденсатора до значения напряжения, при котором открывается тиристор, тем раньше наступит открытие тиристора. Следовательно, в нагрузку поступит большее количество положительного полупериода напряжения. Данная схема, в которой используется тиристорный регулятор мощности, служит основой для других схем, применяющихся в различных областях.

Тиристорный регулятор мощности своими руками

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция – регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать электронный конструктор тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в принципе работы тиристора, ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

Как работает тиристор?

Тиристор – это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый9raquo; употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли регулировать обороты двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема тиристорного регулятора мощности на одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт9raquo; на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область – это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а9raquo; на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая9raquo; и «вторая9raquo; (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а9raquo; на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для ограничения тока управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

20 фото кошек, сделанных в правильный момент Кошки – удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

ТИРИСТОРНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ

Данный регулятор напряжения собирался мной для использования в различных направлениях: регулирование скорости вращения двигателя, изменение температуры нагрева паяльника и т.д. Возможно название статьи покажется не совсем корректным, и эта схема иногда встречается как регулятор мощности. но тут надо понимать, что по сути происходит регулировка фазы. То есть времени, в течении которого сетевая полуволна проходит в нагрузку. И с одной стороны регулируется напряжение (через скважность импульса), а с другой — мощность, выделяемая на нагрузке.

Следует учесть, что наиболее эффективно данный прибор будет справляться с резистивной нагрузкой – лампы, нагреватели и т.д. Потребители тока индуктивного характера тоже можно подключать, но при слишком малой его величине надёжность регулировки снизится.

Схема данного самодельного тиристорного регулятора не содержит дефицитных деталей. При использовании, указанных на схеме выпрямительных диодов, прибор может выдержать нагрузку до 5А (примерно 1 кВт) с учетом наличия радиаторов.

Для увеличения мощности подключаемого устройства нужно использовать другие диоды или диодные сборки, рассчитанные на необходимый вам ток.

Так-же нужно заменять и тиристор, ведь КУ202 рассчитан на предельный ток до 10А. Из более мощных рекомендуются отечественные тиристоры серии Т122, Т132, Т142 и другие аналогичные.

Деталей в тиристорном регуляторе не так уж и много, в принципе допустим навесной монтаж, однако на печатной плате конструкция будет смотреться красивее и удобнее. Рисунок платы в формате LAY качаем тут. Стабилитрон Д814Г меняется на любой, с напряжением 12-15В.

В качестве корпуса использовал первый попавшийся — подходящий по размерам. Для подключения нагрузки вывел наружу разъем для вилки. Регулятор работает надежно и действительно изменяет напряжение от 0 до 220 В. Автор конструкции: SssaHeKkk.

Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица номиналов элементов

  • C1 – 0,33мкФ напряжение не ниже 16В;
  • R1, R2 – 10 кОм 2Вт;
  • R3 – 100 Ом;
  • R4 – переменный резистор 3,3 кОм;
  • R5 – 33 кОм;
  • R6 – 4,3 кОм;
  • R7 – 4,7 кОм;
  • VD1. VD4 – Д246А;
  • VD5 – Д814Д;
  • VS1 – КУ202Н;
  • VT1 – КТ361B;
  • VT2 – КТ315B.

Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

В устройстве всего два силовых компонента диодный мост и тиристор. Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

Навигация по записям

Тиристорный регулятор напряжения простая схема, принцип работы. 15 комментариев

Раз уж мы заговорили о электрических углах, то хочется уточнить: при задержке «а» до 1/2 полупериода (до 90 эл. градусов) напряжение на выходе регулятора будет равным практически максимальному, а уменьшаться начнет только при «а» > 1/2 (>90). На графике — красным по серому начертано! Половина полупериода — не половина напряжения.
У данной схемы один плюс — простота, но фаза на управляющих элементах может привести к непростым последствиям. Да и помехи наводящиеся в электросети тиристорной отсечкой немалые. Особенно при большой нагрузке, что ограничивает область применения данного устройства.
Я вижу только одно: регулировать нагревательные элементы и освещение в складских и подсобных помещениях.

На первом рисунке ошибка, 10 мс должно соответствовать — полупериоду, а 20 мс соответствует периоду сетевого напряжения.
Добавил, график регулировочной характеристики при работе на активную нагрузку.
Вы видимо пишите про регулировочную характеристику когда нагрузкой является выпрямитель с емкостным фильтром? Тогда да, конденсаторы будут заряжаться на максимуме напряжения и диапазон регулирования будет от 90 до 180 градусов.

Залежи советских радиодеталей есть далеко не у каждого. Почему бы не указать «буржуйские» аналоги старых отечественных полупроводниковых приборов (например, 10RIA40M для КУ202Н)?

Тиристор КУ202Н сейчас продают меньше чем за доллар (не знаю, производят ли или старые запасы распродают). А 10RIA40M дорогой, на алиэкспрессе его продают примерно за 15$ плюс доставка от 8$. 10RIA40M имеет смысл использовать только когда нужно отремонтировать устройство с КУ202Н, а КУ202Н не найти.
Для промышленного применения более удобны тиристоры в корпусах TO-220, TO-247.
Два года назад делал преобразователь на 8кВт, так тиристоры покупал по 2,5$ (в корпусе TO-247).

Это и имелось в виду, если ось напряжения (почему-то помечена Р) провести, как на 2-м графике, то станет яснее с градусами, периодами и полупериодами приведенными в описании. Осталось убрать знак переменного напряжения на выходе (оно уже выпрямлено мостом) и моя дотошность будет удовлетворена полностью.
КУ202Н продают сейчас на радиорынках действительно за копейки, причем в исполнении 2У202Н. Кто в теме, поймет, что это военное производство. Наверное распродаются складские НЗ, которым все сроки вышли.

На рынке, если брать с рук могут среди новых подложить и выпаянную деталь.
Быстро проверить тиристор, например КУ202Н можно простым стрелочным тестером, включенным на измерение сопротивлений по шкале в единицы ом.
Анод тиристора соединяем на плюс, катод на минус тестера, в исправном КУ202Н утечки быть не должно.
После замыкания управляющего электрода тиристора на анод стрелка омметра должна отклониться, и остаться в таком положении после размыкания.
В редких случаях такой метод не срабатывает, и тогда для проверки понадобится низковольтный блок питания, желательно регулируемый, лампочка от фонарика, и сопротивление.
Вначале устанавливаем напряжение блока питания и проверяем светится ли лампочка, затем последовательно с лампочкой, соблюдая полярность соединяем наш тиристор.
Лампочка должна загореться лишь после кратковременного замыкания анода тиристора с управляющим электродом через резистор.
При этом резистор нужно подбирать, исходя из номинального открывающего тока тиристора и напряжения питания.
Это самые простейшие методы, но возможно существуют и специальные приборы для проверки тиристоров и симисторов.

На выходе напряжение не выпрямлено мостом.Оно выпрямлено только для схемы управления.

На выходе переменка,мост выпрямляет только для схемы управления.

Я бы назвал не регулирование напряжения, а регулирование мощности. Это стандартная схема регулятора освещения, которую раньше собирали почти все. И про радиатор к тиристору загнули. В теории конечно можно, но в практике думаю тяжело обеспечить тепло обмен между радиатором и тиристором для обеспечения 10А.

А какие сложности с теплообменом у КУ202? Вкрутил торцевым болтом в радиатор и все! Если радиатор новый, точнее, резьба не разболтана, даже КТП мазать не надо. Площадь стандартного радиатора (иногда и в комплекте шли), как раз и расчитана на нагрузку 10 А. Никакой теории, сплошная практика. Единственно, что радиаторы должны были находится на открытом воздухе (по инструкции), а при таком подключении сети — чревато. Поэтому закрываем, но ставим кулер. Да, мостовые друг к другу не прислоняем.

Подскажите, что за конденсатор С1 -330нФ?

Наверное правильнее будет написать C1 — 0,33мкФ, можно устанавлиявать керамический или пленочный на напряжение не меньше 16В.

Всем самого доброго! Сначала собирал без транзисторов схемы… Одно плохо – регулировочное сопротивление грелось и выгорал слой графитовой дорожки. Потом собрал эту схему на кт. Первая неудачно – вероятно из-за большого усиления самих транзисторов. Собрал на МП с усилением около 50. Заработала без проблем! Однако есть вопросы…

Я тоже собирал без транзисторов,но ничего не грелось.Это было два резистора и конденсатор,В последствии убрал и конденсатор.Фактически остался переменник между анодом и управляющим,ну и естественно мостик.Использовал для регулировки мощности паяльника,причем как на 220 вольт,так и на первичку трансформатора для паяльника на 12 вольт и все работало и не грелось.Сейчас до сих пор в кладовке лежит в исправном состоянии.У Вас возможно была утечка в конденсаторе между катодом и управляющим для схемы без транзисторов.

Собрал на МП с усилением около 50. Работает! Но стало больше вопросов…

Тиристорные регуляторы напряжения представляют собой устройства, предназначенные для регулирования частоты вращения и момента электродвигателей. Регулирование частоты вращения и момента производится за счет изменения напряжения, подводимого к статору двигателя, и осуществляется изменением угла открытия тиристоров. Такой способ управления электродвигателем получил название фазового управления. Этот способ является разновидностью параметрического (амплитудного) управления.

Могут выполняться как с замкнутой, так и с разомкнутой системой регулирования. Регуляторы с разомкнутой системой не обеспечивают удовлетворительного качества процесса регулирования частоты вращения. Основное их назначение- регулирование момента для получения нужного режима работы привода в динамических процессах.


В силовую часть однофазного тиристорного регулятора напряжения включены два управляемых тиристора, которые обеспечивают протекание электрического тока на на1рузке в двух направлениях при синусоидальном напряжении на входе.

Тиристорные регуляторы с замкнутой системой регулирования используются, как правило, с отрицательной обратной связью по скорости, что позволяет иметь достаточно жесткие механические характеристики привода в зоне малых частот вращения.

Наиболее эффективно использование тиристорных регуляторов для регулирования частоты вращения и момента .

Силовые цепи тиристорных регуляторов

На рис. 1, а-д показаны возможные схемы включения выпрямительных элементов регулятора в одной фазе. Наиболее распространенной из них является схема на рис1,а. Она может быть использована при любой схеме соединения обмоток статора. Допустимый ток через нагрузку (действующее значение) в этой схеме в режиме непрерывного тока равен:

где I т – допустимое среднее значение тока через тиристор.

Максимальное прямое и обратное напряжения тиристора

где k зап – коэффициент запаса, выбираемый с учетом возможных коммутационных перенапряжений в схеме; – действующее значение линейного напряжения сети.

Рис. 1. Схемы силовых цепей тиристорных регуляторов напряжения.

В схеме на рис. 1,б имеется только один тиристор, включенный в диагональ моста из неуправляемых диодов. Соотношение между токами нагрузки и тиристора для этой схемы имеет вид:

Неуправляемые диоды выбираются на ток вдвое меньший, чем для тиристора. Максимальное прямое напряжение на тиристоре

Обратное напряжение на тиристоре близко к нулю.

Схема на рис. 1,б имеет некоторые отличия от схемы на рис. 1,а по построению системы управления. В схеме на рис. 1, а управляющие импульсы на каждый из тиристоров должны следовать с частотой питающей сети. В схеме на рис. 1,б частота импульсов управления вдвое больше.

Схема на рис. 1, в, состоящая из двух тиристоров и двух диодов, по возможности управления, загрузке, по току и максимальному прямому напряжению тиристоров аналогична схеме на рис. 1, а.

Обратное напряжение в этой схеме из-за шунтирующего действия диода близко к нулю.

Схема на рис. 1, г по току и максимальному прямому и обратному напряжению тиристоров аналогична схеме на рис. 1, а. Схема на рис. 1, г отличается от рассмотренных требованиями к системе управления по обеспечению необходимого диапазона изменения угла регулирования тиристоров. Если угол отсчитывать от нуля фазного напряжения, то для схем на рис. 1, а-в справедливо соотношение

где φ – фазовый угол нагрузки.

Для схемы на рис. 1, г аналогичное соотношение приобретает вид:

Необходимость увеличения диапазона изменения угла усложняет . Схема на рис. 1, г может быть применена при включении обмоток статора в звезду без нулевого провода и в треугольник с включением выпрямительных элементов в линейные провода. Область применения указанной схемы ограничена нереверсивными, а также реверсивными электроприводами с контактным реверсом.

Схема на рис. 4-1, д по своим свойствам аналогична схеме на рис. 1, а. Ток симистора здесь равен току нагрузки, а частота импульсов управления равна двойной частоте питающего напряжения. Недостаток схемы на симисторах – значительно меньше, чем у обычных тиристоров, допустимые значения du/dt и di/dt .

Для тиристорных регуляторов наиболее рациональна схема на рис. 1, а с двумя встречно-параллельно включенными тиристорами.

Силовые схемы регуляторов выполняются с встречно-параллельно включенными тиристорами во всех трех фазах (симметричная трехфазная схема), в двух и одной фазах двигателя, как показано на рис. 1, е, ж и з соответственно.

В регуляторах, применяемых в крановых электроприводах, наибольшее распространение получила симметричная схема включения, показанная на рис. 1, е, которая характеризуется наименьшими потерями от высших гармонических токов. Более высокие значения потерь в схемах с четырьмя и двумя тиристорами определяются несимметрией напряжения в фазах двигателя.

Основные технические данные тиристорных регуляторов серии РСТ

Тиристорные регуляторы серии РСТ представляют собой устройства для изменения (по заданному закону) напряжения, подводимого к статору асинхронного двигателя с фазным ротором. Тиристорные регуляторы серии РСТ выполняются по симметричной трехфазной схеме включения (рис. 1, е). Применение регуляторов указанной серии в крановых электроприводах позволяет осуществлять регулирование частоты вращения в диапазоне 10:1 и регулирование момента двигателя в динамических режимах при пуске и торможении.

Тиристорные регуляторы серии РСТ выполняются на длительные токи 100, 160 и 320 А (максимальные токи соответственно 200, 320 и 640 А) и напряжение 220 и 380 В переменного тока. Регулятор представляет собой собранные на общей раме три силовых блока (по числу фаз встречно-параллельно включенных тиристоров), блок датчиков тока и блок автоматики. В силовых блоках используются таблеточные тиристоры с охладителями из тянутого алюминиевого профиля. Охлаждение воздушное – естественное. Блок автоматики – единый для всех исполнений регуляторов.

Тиристорные регуляторы выполнены со степенью защиты IP00 и предназначены для установки на стандартные рамы магнитных контроллеров типа ТТЗ, которые по конструкции аналогичны контроллерам серий ТА и ТСА. Габаритные размеры и масса регуляторов серии РСТ указаны в табл. 1.

Таблица 1 Габаритные размеры и масса регуляторов напряжения серии РСТ


В магнитных контроллерах ТТЗ установлены контакторы направления для реверсирования двигателя, контакторы роторной цепи и другие релейно-контактные элементы электропривода, осуществляющие связь командоконтроллера с тиристорным регулятором. Структура построения системы управления регулятора видна из функциональной схемы электропривода, показанной на рис. 2.

Трехфазный симметричный тиристорный блок Т управляется системой фазового управления СФУ. С помощью командоконтроллера КК в регуляторе производится изменение задания скорости БЗС, Через блок БЗС в функции времени осуществляется управление контактором ускорения КУ2 в цепи ротора. Разность сигналов задания и тахогенератора ТГ усиливается усилителями У1 и УЗ. К выходу усилителя УЗ подключено логическое релейное устройство, имеющее два устойчивых состояния: одно соответствует включению контактора направления вперед KB, второе – включению контактора направления назад КН.

Одновременно с изменением состояния логического устройства реверсируется сигнал в цепи управления РУ. Сигнал с согласующего усилителя У2 суммируется с сигналом задержанной обратной связи по току статора двигателя, который поступает с блока токоограничения ТО и подается на вход СФУ.

На блок логики БЛ воздействует также сигнал с блока датчиков тока ДТ и блока наличия тока НТ, запрещающий переключение контакторов направления под током. Блоком БЛ осуществляется также нелинейная коррекция системы стабилизации частоты вращения для обеспечения устойчивости работы привода. Регуляторы могут быть использованы в электроприводах механизмов подъема и передвижения.

Регуляторы серии РСТ выполнены с системой ограничения тока. Уровень токоограничения для защиты тиристоров от перегрузок и для ограничения момента двигателя в динамических режимах плавно изменяется от 0,65 до 1,5 номинального тока регулятора, уровень токоограничения для максимально-токовой защиты- от 0,9 до. 2,0 номинального тока регулятора. Широкий диапазон изменения уставок защиты обеспечивает работу регулятора одного типоразмера с двигателями, отличающимися по мощности примерно в 2 раза.

Рис. 2. Функциональная схема электропривода с тиристорным регулятором типа РСТ: КК – командоконтроллер; ТГ – тахогенератор; КН, KB – контакторы направления; БЗС – блок задания скорости; БЛ – блок логики; У1, У2. УЗ – усилители; СФУ- система фазового управления; ДТ – датчик тока; ИТ – блок наличия тока; ТО – блок токоограничения; МТ – блок защиты; КУ1, КУ2 – контакторы ускорения; КЛ – линейный контактор: Р – рубильник.

Рис. 3. Тиристорный регулятор напряжения РСТ

Чувствительность системы наличия тока составляет 5-10 А действующего значения тока в фазе. В регуляторе предусмотрены также защиты: нулевая, от коммутационных перенапряжений, от исчезновения тока хотя бы в одной из фаз (блоки ИТ и МТ), от помех радиоприему. Быстродействующими плавкими предохранителями типа ПНБ 5М осуществляется защита от токов короткого замыкания.

Регулятор напряжения для паяльника 220 в. Стабилизатор температуры паяльника. Варианты схем в зависимости от ограничителя мощности

Моделей паяльников в магазинах множество – от дешёвых китайских до дорогих, со встроенным регулятором температуры, продаются даже паяльные станции.

Другое дело, нужна ли та же станция, если подобные работы нужно выполнять раз в год, а то и реже? Проще купить недорогой паяльник. А у кого-то дома сохранились простые, но надёжные советские инструменты. Паяльник, не оснащённый дополнительным функционалом, греет на полную, пока вилка в сети. А отключённый, быстро остывает. Перегретый паяльник способен испортить работу: им становится невозможно прочно припаять что-либо, флюс быстро испаряется, жало окисляется и припой скатывается с него. Недостаточно нагретый инструмент и вовсе может испортить детали – из-за того что припой плохо плавится, паяльник можно передержать впритык к деталям.

Чтобы сделать работу комфортнее, можно собрать своими руками регулятор мощности, который ограничит напряжение и тем самым не даст жалу паяльника перегреваться.

Регуляторы для паяльника своими руками. Обзор способов монтажа

В зависимости от вида и набора радиодеталей, регуляторы мощности для паяльника могут быть разных размеров, с разным функционалом. Можно собрать как небольшое простое устройство, в котором нагрев прекращается и возобновляется нажатием кнопки, так и габаритное, с цифровым индикатором и программным управлением.

Возможные виды монтажа в корпус: вилка, розетка, станция

В зависимости от мощности и задач регулятор можно поместить в несколько видов корпуса. Самый простой и довольной удобный – вилка. Для этого можно использовать зарядное устройство для сотового телефона или корпус любого адаптера. Останется только найти ручку и поместить её в стенке корпуса. Если корпус паяльника позволяет (там достаточно места), можно разместить плату с деталями в нём.

Другой вид корпуса для несложных регуляторов – розетка. Она может быть как одинарной, так и представлять собой тройник-удлинитель. В последнем можно очень удобно поставить ручку со шкалой.

Вариантов монтажа регулятора с индикатором напряжения тоже может быть несколько. Все зависит от сообразительности радиолюбителя и фантазии. Это может быть как очевидный вариант – удлинитель с вмонтированным туда индикатором, так и оригинальные решения.

Собрать можно даже подобие паяльной станции, установить на ней подставку для паяльника (её можно купить отдельно). При монтаже нельзя забывать о правилах безопасности. Детали нужно изолировать – например, термоусадочной трубкой.

Варианты схем в зависимости от ограничителя мощности

Регулятор мощности можно собрать по разным схемам. В основном различия состоят в полупроводниковой детали, приборе, который будет регулировать подачу тока. Это может быть тиристор или симистор. Для более точного управления работой тиристора или симистора в схему можно добавить микроконтроллер.

Можно сделать простейший регулятор с диодом и выключателем – для того чтобы оставить паяльник в рабочем состоянии на какое-то (возможно, длительное) время, не давая ему ни остывать, ни перегреваться. Остальные регуляторы дают возможность задать температуру жала паяльника более плавно – под различные нужды. Сборка устройства по любой из схем производится схожим способом. В фотографиях и видеороликах приведены примеры того, как можно собрать регулятор мощности для паяльника своими руками. На их основе можно сделать прибор с нужными лично вам вариациями и по собственной схеме.

Тиристор – своеобразный электронный ключ. Пропускает ток только в одном направлении. В отличие от диода у тиристора 3 выхода – управляющий электрод, анод и катод. Открывается тиристор посредством подачи импульса на электрод. Закрывается при смене направления или прекращении подачи проходящего через него тока.

Или триак – вид тиристора, только в отличие от этого прибора, двусторонний, проводит ток в обоих направлениях. Представляет собой, по сути, два тиристора, соединённые вместе.

Симистор, или триак. Основные части, принцип действия и способ отображения на схемах. А1 и А2 – силовые электроды, G – управляющий затвор

В схему регулятора мощности для паяльника – зависимости от его возможностей – включают следующие редиодетали.

Резистор – служит для преобразования напряжения в силу тока и обратно. Конденсатор – основная роль этого прибора в том, что он перестаёт проводить ток, как только разряжается. И начинает проводить вновь – по мере того как заряд достигает нужной величины. В схемах регуляторов конденсатор служит для того, чтобы выключить тиристор. Диод – полупроводник, элемент, который пропускает ток в прямом направлении и не пропускает в обратном. Подвид диода – стабилитрон – используется в устройствах для стабилизации напряжения. Микроконтроллер – микросхема, при помощи которой обеспечивается электронное управление устройством. Бывает разной степени сложности.

Схема с выключателем и диодом

Такой тип регулятора самый простой в сборке, с наименьшим количеством деталей. Его можно собирать без платы, на весу. Выключатель (кнопка) замыкает цепь – на паяльник подаётся всё напряжение, размыкает – напряжение падает, температура жала тоже. Паяльник при этом остаётся нагретым – такой способ хорош для режима ожидания. Подойдёт выпрямительный диод, рассчитанный на ток от 1 Ампера.

Сборка двухступенчатого регулятора на весу
  1. Подготовить детали и инструменты: диод (1N4007), выключатель с кнопкой, кабель с вилкой (это может быть кабель паяльника или же удлинителя – если есть страх испортить паяльник), провода, флюс, припой, паяльник, нож.
  2. Зачистить, а потом залудить провода.
  3. Залудить диод. Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку – кембрик. Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
  4. Расположить диод внутри выключателя: минус диода – к вилке, плюс – к выключателю.
  5. Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва. Провода можно спаять. Подключить к клеммам, затянуть винты. Собрать выключатель.
Регулятор с выключателем и диодом – пошагово и наглядно

Регулятор на тиристоре

Регулятор с ограничителем мощности – тиристором – позволяет плавно устанавливать температуру паяльника от 50 до 100%. Для того чтобы расширить эту шкалу (от нуля до 100%), в схему нужно добавить диодный мост. Сборка регуляторов и на тиристоре, и на симисторе совершает сходным образом. Метод можно применить для любого устройства такого типа.

Сборка тиристорного (симисторного) регулятора на печатной плате
  1. Сделать монтажную схему – наметить удобное расположение всех деталей на плате. Если плата приобретается – монтажная схема идёт в комплекте.
  2. Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали – см. спецификацию к схеме, кусачки, нож, провода, флюс, припой, паяльник.
  3. Разместить на плате детали согласно монтажной схеме.
  4. Откусить кусачками лишние концы деталей.
  5. Смазать флюсом и припаять каждую деталь – сначала резисторы с конденсаторами, потом – диоды, транзисторы, тиристор (симистор), динистор.
  6. Подготовить корпус для сборки.
  7. Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
  8. Проверить регулятор – подключить к лампе накаливания.
  9. Собрать устройство.
Схема с маломощным тиристором

Тиристор небольшой мощности недорогой, занимает мало места. Его особенность – в повышенной чувствительности. Для управления им используются переменный резистор и конденсатор. Подходит для устройств мощностью не более 40 Вт.

Спецификация

Схема с мощным тиристором

Управление тиристором осуществляется за счёт двух транзисторов. Уровень мощности регулирует резистор R2. Регулятор, собранный по такой схеме, рассчитан на нагрузку до 100 Вт.

Спецификация

Сборка тиристорного регулятора по приведённой схеме в корпус – наглядно
Сборка и проверка тиристорного регулятора (обзор деталей, особенности монтажа)
Схема с тиристором и диодным мостом

Такое устройство даёт возможность регулировки мощности от нуля до 100%. В схеме использован минимум деталей.

Спецификация

Регулятор на симисторе

Схема регулятора на симисторе с небольшим количеством радиодеталей. Позволяет регулировать мощность от нуля до 100%. Конденсатор и резистор обеспечат чёткую работу симистора – он будет открываться даже при низкой мощности.

Сборка симисторного регулятора по приведённой схеме пошагово

Регулятор на симисторе с диодным мостом

Схема такого регулятора не очень сложная. При этом варьировать мощность нагрузки можно в довольно большом диапазоне. При мощности более 60 Вт лучше посадить симистор на радиатор. При меньшей мощности охлаждение не нужно. Метод сборки такой же, как и в случае с обычным симисторным регулятором.

Перед монтажом собранный регулятор можно проверить мультиметром. Проверять нужно только с подключённым паяльником , то есть под нагрузкой. Вращаем ручку резистора – напряжение плавно изменяется.

В регуляторах, собранных по некоторым из приведённых здесь схем, уже будут стоять световые индикаторы. По ним можно определить, работает ли устройство. Для остальных самая простая проверка – подключить к регулятору мощности лампочку накаливания. Изменение яркости наглядно отразит уровень подаваемого напряжения.

Регуляторы, где светодиод находится в цепи последовательно с резистором (как на схеме с маломощным тиристором), можно наладить. Если индикатор не горит, нужно подобрать номинал резистора – взять с меньшим сопротивлением, пока яркость не будет приемлемой. Слишком большой яркости добиваться нельзя – сгорит индикатор.

Как правило, регулировка при правильно собранной схеме не требуется. При мощности обычного паяльника (до 100 Вт, средняя мощность – 40 Вт) ни один из регуляторов, собранных по вышеприведённым схемам, не требует дополнительного охлаждения. Если паяльник очень мощный (от 100 Вт), то тиристор или симистор нужно установить на радиатор во избежание перегрева.

Регулятор мощности для паяльника можно собрать своими руками, ориентируясь на собственные возможности и потребности. Существует немало вариантов схем регулятора с различными ограничителями мощности и разными средствами управления. Здесь приведены некоторые, самые простые из них. А небольшой обзор корпусов, в которые можно смонтировать детали, поможет выбрать формат устройства.

Чтобы пайка была красивой и качественной, необходимо правильно выбрать мощность паяльника, обеспечить температуру жала. Все это зависит от марки припоя. На ваш выбор предоставляю несколько схем тиристорных регуляторов регулирования температуры паяльника, которые можно изготовить в домашних условиях. Они просты легко заменят промышленные аналоги, к тому же цена и сложность будет отличаться.

Осторожно! Прикосновение к элементам тиристорной схемы может привести к получению травмы опасной для жизни!

Чтоб регулировать температуру жала паяльника используются паяльные станции, которые в автоматическом и ручном режимах поддерживает заданную температуру. Доступность паяльной станции ограничивается размером кошелька. Я решил эту проблему, изготовив ручной регулятор температура, имеющий плавную регулировку. Схема легко дорабатывается до автоматического поддержания заданного режима температуры. Но я сделал вывод, что ручной регулировки достаточно, так как температура помещения и ток сети стабильны.

Классическая тиристорная схема регулятора

Классическая схема регулятора была плоха тем, что имела излучающие помехи, издаваемые в эфир и сеть. Радиолюбителям эти помехи мешают при работе. Если доработать схему, включив в нее фильтр, размеры конструкции значительно увеличатся. Но это схема может использоваться и в других случаях, например, если необходимо отрегулировать яркость ламп накаливания или нагревательных приборов, мощность которых 20-60 Вт. Поэтому я представляю эту схему.

Чтобы понять, как это работает, рассмотрим принцип работы тиристора. Тиристор представляет собой полупроводниковый прибор закрытого или открытого типа. Чтоб открыть его, на управляющий электрод подается напряжение равное 2-5 В. Оно зависит от выбранного тиристора, относительно катода (буква k на схеме). Тиристор открылся, между катодом и анодом образовалось напряжение равное нулю. Через электрод его невозможно закрыть. Он будет открыт до того времени, пока значение напряжения катода (k) и анода (a) не будет близко к нулю. Вот такой принцип. Схема работает следующим образом: через нагрузку (обмотка паяльника или лампа накаливания) подается напряжение на диодный мост выпрямителя, выполненный диодами VD1-VD4. Он служит для преобразования переменного тока в постоянный, который меняется по синусоидальному закону (1 диаграмма). В крайнем левом положении сопротивление среднего вывода резистора равно 0. При увеличении напряжения происходит зарядка конденсатора С1. Когда напряжение С1 будет равно 2-5 В, на VS1 пойдет ток через R2. При этом произойдет открытие тиристора, закорачивание диодного моста, максимальный ток пройдет через нагрузку (диаграмма сверху). Если повернуть ручку резистора R1, произойдет увеличение сопротивления, конденсатор С1 будет заряжаться дольше. Следовательно, открытие резистора произойдет не сразу. Чем мощнее R1, тем больше времени уйдет на заряд С1. Вращая ручку вправо или влево, можно регулировать температуру нагрева жала паяльника.

На фото выше предоставлена схема регулятора, собранная на тиристоре КУ202Н. Чтоб управлять этим тиристором (в паспорте указан ток 100мА, реально – 20 мА), необходимо уменьшить номиналы резисторов R1, R2, R3 исключаем, емкость конденсатора увеличиваем. Емкость С1 необходимо повысить до 20 мкФ.

Простейшая тиристорная схема регулятора

Вот еще один вариант схемы, только упрощенный, деталей минимум. 4 диода заменены одним VD1. Отличие данной схемы заключается в том, что регулировка происходит при положительном периоде сети. Отрицательный период, проходя через диод VD1, остается без изменений, мощность можно регулировать от 50% до 100%. Если исключить VD1 из схемы, мощность можно будет регулировать в диапазоне от 0% до 50%.

Если применить динистор КН102А в разрыв от R1 и R2, придется заменить С1 на конденсатор емкостью 0,1 мкФ. Для этой схемы подойдут такие номиналы тиристоров: КУ201Л (К), КУ202К (Н,М,Л), КУ103В, напряжением для них более 300 В. Диоды любые, обратное напряжение которых не меньше, чем 300 В.

Выше упомянутые схемы успешно подойдут для регулировки ламп накаливания в светильниках. Регулировать светодиодные и энергосберегающие лампы не удастся, так как они имеют электронные схемы управления. Это приведет к миганию или работе лампы на полную мощность, что в конечном итоге выведет ее из строя.

Если вы хотите применить регуляторы для работы в сети 24,36 В, придется уменьшить номиналы резисторов и заменить тиристор на соответствующий. Если мощность паяльника 40 Вт, напряжение сети 36 В, он будет потреблять 1,1 А.

Тиристорная схема регулятора не излучающая помехи

Эта схема отличается от предыдущей полным отсутствием изучаемых радиопомех, так как процессы протекают в тот момент, когда напряжение сети равно 0. Приступая к созданию регулятора, я исходил из следующих соображений: комплектующие должны иметь низкую цену, высокую надежность, малые габариты, сама схема должна быть проста, легко повторяемая, КПД должен быть близким к 100%, помехи должны отсутствовать. Схема должна иметь возможность модернизации.

Принцип работы схемы следующий. VD1-VD4 выпрямляют напряжение сети. Получающееся постоянное напряжение изменяется по амплитуде равной половине синусоиды частотой 100 Гц (1 диаграмма). Ток, проходя через R1 на VD6 — стабилитрон, 9В (2 диаграмма), имеет другую форму. Через VD5 импульсы заряжают С1, создавая 9 В напряжения для микросхем DD1, DD2. Для защиты применяется R2. Он служит для ограничения напряжения, поступаемого на VD5, VD6 до 22 В и формирует тактовый импульс для работы схемы. R1 передает сигнал на 5, 6 вывод элемента 2 либо не логическую цифровую микросхему DD1.1, которая в свою очередь инвертирует сигнал и преобразует его в короткий прямоугольный импульс (3 диаграмма). Импульс исходит с 4-го вывода DD1 и приходит на вывод D №8 триггера DD2.1, который работает в RS режиме. Принцип работы DD2.1 такой же и, как и DD1.1 (4 диаграмма). Рассмотрев диаграммы №2 и 4, можно сделать выводы, что отличия практически нет. Получается, что с R1 можно подать сигнал на вывод №5 DD2.1. Но это не так, R1 имеет множество помех. Придется устанавливать фильтр, что не целесообразно. Без двойного формирования схемы стабильной работы не будет.

Схема управления регулятора собрана на базе триггера DD2.2, работает она по следующему принципу. C вывода №13 триггера DD2.1 поступают импульсы на 3 вывод DD2.2, перезапись уровня которых происходит на выводе №1 DD2.2, которые на данном этапе находятся на D входе микросхемы (5 вывод). Противоположный уровень сигнала находится на 2 выводе. Предлагаю рассмотреть принцип работы DD2.2. Предположим, что на 2 выводе, логическая единица. С2 заряжается до необходимого напряжения через R4, R5. Когда появится первый импульс с положительным перепадом на 2 выводе образуется 0, через VD7 произойдет разрядка С2. Последующий перепад на 3 выводе установит на 2 выводе логическую единицу, С2 начнет накапливать емкость через R4, R5. Время зарядки зависит от R5. Чем оно больше, тем дольше будет происходить зарядка С2. Пока конденсатор С2 не накопит 1\2 емкости, на 5 выводе будет 0. Перепад импульсов на 3 входе не будет влиять на изменение логического уровня на 2 выводе. При достижении полного заряда конденсатора, произойдет повторение процесса. Количество импульсов, заданных резистором R5, будет поступать на DD2.2. Перепад импульсов будет происходить только в те моменты, когда напряжение сети будет переходить через 0. Вот почему отсутствуют помехи на данном регуляторе. С 1 вывода DD2.2 на DD1.2 подаются импульсы. DD1.2 исключает влияние VS1 (тиристор) на DD2.2. R6 установлен для ограничения тока управления VS1. На паяльник подается напряжение за счет открытия тиристора. Это происходит из-за того, что на тиристор поступает положительный потенциал с управляющего электрода VS1. Этот регулятор позволяет производить регулировку мощности в диапазоне 50-99%. Хоть резистор R5 – переменный, за счет включенного DD2.2 регулировка паяльника осуществляется ступенчатым образом. Когда R5 = 0, происходит подача 50% мощности (5 диаграмма), если повернуть на определенный угол, будет 66% (6 диаграмма), затем 75% (7 диаграмма). Чем ближе к рассчитанной мощности паяльника, тем плавне работа регулятора. Допустим, имеется паяльник на 40 Вт, его мощность можно регулировать в районе 20-40 Вт.

Конструкция и детали регулятора температуры

Детали регулятора располагаются на стеклотекстолитовой печатной плате. Плата помещена в пластиковый корпус от бывшего адаптера, имеющего электрическую вилку. Ручка из пластика надета на ось резистора R5. На корпусе регулятора имеются отметки с цифрами, позволяющие понимать, какой температурный режим выбран.

Шнур паяльника припаян к плате. Подключение паяльника к регулятору можно сделать разъемным, чтобы иметь возможность подключить другие объекты. Схема потребляет ток не превышающий 2мА. Это даже меньше, чем потребление светодиода в подсветке выключателя. Специальные меры по обеспечению режим работы устройства не требуются.

При напряжении 300 В и токе 0,5 А применяются микросхемы DD1, DD2 и серии 176 либо 561; диоды любые VD1-VD4. VD5, VD7 — импульсные, любые; VD6 — маломощный стабилитрон с напряжением 9 В. Конденсаторы любые, резисторе тоже. Мощность R1 должна быть 0,5 Вт. Дополнительной настройки регулятора не потребуется. Если детали исправны и при подключении не возникало ошибок, он заработает сразу.

Схема была разработана давно, когда лазерных принтеров и компьютеров не было. По этой причине печатная плата изготавливалась по дедовскому методу, использовалась диаграммная бумага, шаг сетки которой 2,5 мм. Далее чертеж приклеивался «Моментом» на бумагу по плотнее, а сама бумага на фольгированный стеклотекстолит. Зачем сверлились отверстия, дорожки проводников и контактных площадок вычерчивались вручную.

У меня сохранился чертеж регулятора. На фото показан. Изначально применялся диодный мост номиналом КЦ407 (VD1-VD4). Их разрывало пару раз, пришлось заменить 4 диодами типа КД209.

Как снизить уровень помех от тиристорных регуляторов мощности

Чтоб уменьшить помехи, излучаемые тиристорным регулятором, применяют ферритовые фильтры. Они представляют собой ферритовое кольцо, имеющее обмотку. Эти фильтры встречаются в импульсных блоках питания телевизоров, компьютеров и других изделий. Любой тиристорный регулятор можно оснастить фильтром, который будет эффективно подавлять помехи. Для этого необходимо пропустить через ферритовое кольцо сетевой провод.

Ферритовый фильтр следует устанавливать вблизи источников, издающих помехи, непосредственно в месте установки тиристора. Фильтр может быть расположен как снаружи корпуса, так и внутри. Чем больше количество витков, тем качественней фильтр будет подавлять помехи, но и достаточно продеть провод, идущий к розетке, через кольцо.

Кольцо можно изъять из интерфейсных проводов компьютерной периферии, принтеров, мониторов, сканеров. Если посмотреть на провод, который соединяет монитор или принтер с системным блоком, можно заметить цилиндрическое утолщение на нем. Именно в этом месте расположен ферритовый фильтр, служащий для защиты от высокочастотных помех.

Берем нож, разрезаем изоляцию и извлекаем ферритовое кольцо. Наверняка у ваших друзей или у вас завалялся старый интерфейсный кабель од кинескопного монитора или струйного принтера.

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://сайт/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.


Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.


При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.


Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод – катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.


Регулятор мощности на маломощном тиристоре.

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VD1… VD4 – 1N4007

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.


Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.


Так выглядят регуляторы мощности, которые я использую много лет.


РезисторR31 кОм
РезисторR41 кОм
РезисторR5100 Ом
РезисторR647 Ом
РезисторR71 МОм
РезисторR8430 кОм
РезисторR975 Ом
VS1BT136–600E
СтабилитронVD21N4733A (5.1v)
ДиодVD11N4007
МикроконтроллерDD1PIC 16F628
ИндикаторHG1АЛС333Б
Get the Flash Player to see this player.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.


Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.


Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибораКатодУправ.Анод
BT169D(E, G)123
CR02AM-8312
MCR100-6(8)123

Для того, чтобы получить качественную и красивую пайку требуется правильно подобрать мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки применяемого припоя . Предлагаю несколько схем самодельных тиристорных регуляторов температуры нагрева паяльника, которые с успехом заменят многие промышленные несравнимые по цене и сложности.

Внимание, ниже приведенные тиристорные схемы регуляторов температуры гальванически не развязаны с эклектической сетью и прикосновение к токоведущим элементам схемы опасно для жизни!

Для регулировки температуры жала паяльника применяют паяльные станции, в которых в ручном или автоматическом режиме поддерживается оптимальная температура жала паяльника. Доступность паяльной станции для домашнего мастера ограничена высокой ценой. Для себя я вопрос по регулированию температуры решил, разработав и изготовив регулятор с ручной плавной регулировкой температуры. Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, вполне достаточно ручной регулировки, так как напряжение в сети стабильно и температура в помещении тоже.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление межу анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение межу его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.


Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Простейшая тиристорная схема регулятора

Вот еще одна самая простая схема тиристорного регулятора мощности, упрощенный вариант классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип работы ее такой же, как и классической схемы. Отличаются схемы только тем, что регулировка в данной схеме регулятора температуры происходит только по положительному периоду сети, а отрицательный период проходи через VD1 без изменений, поэтому мощность можно регулировать только в диапазоне от 50 до 100%. Для регулировки температуры нагрева жала паяльника большего и не требуется. Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.


Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно будет заменить на обыкновенный емкостью 0,1 mF. Тиристоры для выше приведенных схем подойдут, КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300 В. Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300 В.

Приведенные выше схемы тиристорных регуляторов мощности с успехом можно применять для регулирования яркости свечения светильников, в которых установлены лампочки накаливания . Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу. Лампочки будут светить на полную мощность или мигать и это может даже привести к преждевременному выходу их из строя.

Схемы можно применять для регулировки при питающем напряжении в сети переменного тока 36 В или 24 В. Нужно только на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Тиристорная схема регулятора не излучающая помехи

Главное отличие схемы представляемого регулятора мощности паяльника от выше представленных, это полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.

Приступая к разработке регулятора температуры для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко повторяемой, комплектующие должны быть дешевыми и доступными, высокая надежность, габариты минимальными, КПД близок к 100%, отсутствие излучающих помех, возможность модернизации.


Работает схема регулятора температуры следующим образом. Напряжение переменного тока от питающей сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получается постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1). Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничивается по амплитуде до 9 В, и имеет уже другую форму (диаграмма 2). Полученные импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая питающее напряжение около 9 В для микросхем DD1 и DD2. R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает формирование тактового импульса для работы схемы. С R1 сформированный сигнал подается еще на 5 и 6 выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, которая инвертирует поступающий сигнал и преобразовывает в короткие импульсы прямоугольной формы (диаграмма 3). С 4 вывода DD1 импульсы поступают на 8 вывод D триггера DD2.1, работающего в режиме RS триггера. DD2.1 тоже, как и DD1.1 выполняет функцию инвертирования и формирования сигнала (диаграмма 4).

Обратите внимание, что сигналы на диаграмме 2 и 4 практически одинаковые, и казалось, что можно сигнал с R1 подавать прямо на 5 вывод DD2.1. Но исследования показали, что в сигнале после R1 находится много приходящих из питающей сети помех и без двойного формирования схема работала не стабильно. А ставить дополнительно LC фильтры, когда есть свободные логические элементы не целесообразно.

На триггере DD2.2 собрана схема управления регулятора температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 с вывода 13 DD2.1 поступают прямоугольные импульсы, которые положительным фронтом перезаписывают на выводе 1 DD2.2 уровень, который в данный момент присутствует на D входе микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.2 подробно. Допустим на выводе 2, логическая единица. Через резисторы R4, R5 конденсатор С2 зарядится до напряжения питания. При поступлении первого же импульса с положительным перепадом на выводе 2 появится 0 и конденсатор С2 через диод VD7 быстро разрядится. Следующий положительный перепад на выводе 3 установит на выводе 2 логическую единицу и через резисторы R4, R5 конденсатор С2 начнет заряжаться.

Время заряда определяется постоянной времени R5 и С2. Чем величина R5 больше, тем дольше будет заряжаться С2. Пока С2 не зарядится до половины питающего напряжения на выводе 5 будет логический ноль и положительные перепады импульсов на входе 3 не будут изменять логический уровень на выводе 2. Как только конденсатор зарядится, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только заданное резистором R5 количество импульсов из питающей сети, и самое главное, перепады этих импульсов будут происходить, во время перехода напряжения в питающей сети через ноль. Отсюда и отсутствие помех от работы регулятора температуры.

С вывода 1 микросхемы DD2.2 импульсы подаются на инвертор DD1.2, который служить для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1. Когда на управляющий электрод VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, регулировка за счет работы DD2.2 нагрева паяльника осуществляется ступенчато. При R5 равному нулю, подается 50% мощности (диаграмма 5), при повороте на некоторый угол уже 66% (диаграмма 6), далее уже 75% (диаграмма 7). Таким образом, чем ближе к расчетной мощности паяльника, тем плавне работает регулировка, что позволяет легко отрегулировать температуру жала паяльника. Например, паяльник 40 Вт, можно будет настроить на мощность от 20 до 40 Вт.

Конструкция и детали регулятора температуры

Все детали тиристорного регулятора температуры размещены на печатной плате из стеклотекстолита. Так как схема не имеет гальванической развязки с электрической сетью, плата помещена в небольшой пластмассовый корпус бывшего адаптера с электрической вилкой. На ось переменного резистора R5 надета ручка из пластмассы. Вокруг ручки на корпусе регулятора, для удобства регулирования степени нагрева паяльника, нанесена шкала с условными цифрами.


Шнур, идущий от паяльника, припаян непосредственно к печатной плате. Можно сделать подключение паяльника разъемным, тогда будет возможность подключать к регулятору температуры другие паяльники. Как это ни удивительно, но ток, потребляемый схемой управления регулятора температуры, не превышает 2 мА. Это меньше, чем потребляет светодиод в схеме подсветки выключателей освещения. Поэтому принятия специальных мер по обеспечению температурного режима устройства не требуется.


Микросхемы DD1 и DD2 любые 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, современным тиристором MCR100-6 или MCR100-8, рассчитанные на ток коммутации до 0,8 А. В таком случае можно будет управлять нагревом паяльника мощностью до 150 Вт. Диоды VD1-VD4 любые, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. Отлично подойдет IN4007 (Uоб=1000 В, I=1 А). Диоды VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа. Резисторы любые, R1 мощностью 0,5 Вт.

Регулятор мощности настраивать не требуется. При исправных деталях и без ошибок монтажа заработает сразу.

Схема разработана много лет назад, когда компьютеров и тем более лазерных принтеров не было в природе и поэтому чертеж печатной платы я делал по дедовской технологии на диаграммной бумаге с шагом сетки 2,5 мм. Затем чертеж приклеивал клеем «Момент» на плотную бумагу, а саму бумагу к фольгированному стеклотекстолиту. Далее сверлились отверстия на самодельном сверлильном станке и руками вычерчивались дорожки будущих проводников и контактные площадки для пайки деталей.


Чертеж тиристорного регулятора температуры сохранился. Вот его фотография. Изначально выпрямительный диодный мост VD1-VD4 был выполнен на микросборке КЦ407, но после того, как два раза микросборку разорвало, заменил ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для уменьшения помех излучаемых тиристорным регуляторами мощности в электрическую сеть применяют ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода. Такие ферритовые фильтры можно встретить во всех импульсных блоках питания компьютеров, телевизоров и в других изделиях. Эффективным, подавляющим помехи ферритовым фильтром можно дооснастить любой тиристорный регулятор. Достаточно пропустить провод подключения к электрической сети через ферритовое кольцо.

Устанавливать ферритовый фильтр нужно как можно ближе к источнику помехи, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса прибора, так и с внешней его стороны. Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто продеть сетевой провод через кольцо.

Ферритовое кольцо можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров. Если Вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите на проводе цилиндрическое утолщение изоляции. В этом месте находится ферритовый фильтр высокочастотных помех.

Достаточно ножиком разрезать пластиковую изоляцию и извлечь ферритовое кольцо. Наверняка у Вас или Ваших знакомых найдется не нужный интерфейсный кабель от струйного принтера или старого кинескопного монитора.

Основой послужила статья в журнале Радио №10 за 2014г. Когда эта статья попалась на глаза, мне понравилась идея и простота реализации. Но сам я использую малогабаритные низковольтные паяльники.

Напрямую схему для низковольтных паяльников использовать нельзя из-за низкого сопротивления нагревателя паяльника и как следствие значительного тока измерительной цепи. Я решил переделать схему.

Получившиеся схема подходит для любого паяльника с напряжением питания до 30В. Нагреватель которого имеет положительный ТКС (горячий имеет большее сопротивление). Лучший результат даст керамический нагреватель. Например можно запустить паяльник от паяльной станции со сгоревшим термодатчиком. Но и паяльники с нагревателем из нихрома тоже работают.

Поскольку номиналы в схеме зависят от сопротивления и ТКС нагревателя то, прежде чем реализовывать надо выбрать и проверить паяльник. Измерить сопротивление нагревателя в холодном и горячем состоянии.

А также рекомендую проверить реакцию на механическую нагрузку. Один из моих паяльников оказался с подвохом. Измерьте сопротивление холодного нагревателя кратковременно включите и повторно проведите измерение. После прогрева измеряя сопротивление надавите на жало и легонько постучите имитируя работу с паяльником, следите на скачки сопротивления. Мой паяльник в итоге вел себя как будто у него не нагреватель а угольный микрофон. В итоге при попытке работы, чуть более сильное нажатие приводило к отключению из-за увеличения сопротивления нагревателя.

В итоге переделал собранную схему под паяльник ЭПСН с сопротивлением нагревателя 6 ом. Паяльник ЭПСН это худший вариант для данной схемы, низкий ТКС нагревателя и большая тепловая инертность конструкции делает термостабилизацию вялой. Но тем не менее время нагрева паяльника сократилось в 2 раза без перегрева, относительно нагрева напряжением дающим примерно такую же температуру. И при длительном лужении или пайке меньше падение температуры.

Рассмотрим алгоритм работы.

1. В начальный момент времени на входе 6 U1.2 напряжение близко к 0, оно сравнивается с напряжением с делителя R4,R5. На выходе U1.2 появляется напряжение. (Резистор ПОС R6 увеличивает гистерезис U1.2 для помеха защиты.)

2. С выхода U1.2 напряжение через резистор R8 открывает транзистор Q1. (Резистор R13 необходим для гарантированного закрытия Q1, если операционный усилитель не может выдать на выходе напряжение равное отрицательному напряжению питания)

3. Через нагреватель паяльника RN, диод VD3, резистор R9 и транзистор Q1 протекает измерительный ток. (мощность резистора R9 и ток транзистора Q1 выбирают исходя из величины измерительного тока, при этом падение напряжении на паяльнике стоит выбирать в районе 3 в, это компромисс между точностью измерения и мощностью рассеиваемой на R9. Если рассеиваемая мощность получается слишком большой то можно увеличить сопротивление R9,но точность стабилизации температуры снизится).

4. На входе 3 U1.1 при протекании измерительного тока появляется напряжение, зависимое от соотношения сопротивлений R9 и RN, а также падения напряжения на VD3 и Q1, которое сравнивается с напряжением с делителя R1, R2, R3.

5. Если напряжение на входе 3 усилителя U1.1 превысить напряжение на входе 2 (холодный паяльник низкое сопротивлении RN). На выходе 1 U1.1 появится напряжение.

6. Напряжение с выхода 1 U1.1 через разряженный конденсатор С2 и диод VD1 подает на вход 6 U1.2, в итоге закрывая Q1 и отключая R9 от измерительной цепи. (Диод VD1 требуется если операционный усилитель не допускает наличия на входе отрицательного напряжения.)

7. Напряжение с выхода 1 U1.1 через резистор R12 заряжает конденсатор С3 и емкость затвора транзистора Q2. И при достижении порогового напряжения транзистор Q2 открывается включая паяльник, при этом диод VD3 закрывается отключая сопротивление нагревателя паяльника RN от измерительной цепи. (Резистор R14 необходим для гарантированного закрытия Q2, если операционный усилитель не может выдать на выходе напряжение равное отрицательному напряжению питания, а также при более высоком напряжение питания схемы на затворе транзистора напряжение не превысило 12 в.)

8. От измерительной цепи отключены резистор R9 и сопротивление нагревателя RN. Напряжение на конденсаторе С1 поддерживается резистором R7, компенсируя возможные утечки через транзистор Q1 и диод VD3. Его сопротивление должно значительно превышать сопротивление нагревателя паяльника RN, чтобы не вносить погрешности в измерении. При этом конденсатор С3 требовался, что бы RN был отключен от измерительной цепи после отключения R9, иначе схема не защелкнется в положении нагрева.

9. Напряжение с выхода 1 U1.1 заряжает конденсатор С2 через резистор R10. Когда напряжение на входе 6 U1.2 достигнет половины напряжения питания откроется транзистор Q1 и начнется новый цикл измерения. Время зарядки выбирается в зависимости от тепловой инерции паяльника т.е. его размеров, для миниатюрного паяльника 0.5с для ЭПСН 5с . Делать слишком коротким цикл не стоит поскольку начнется стабилизация только температуры нагревателя. Указанные на схеме номиналы дают длительность цикла примерно 0.5с.

10. Через открытый транзистор Q1 и резистор R9 будет разряжен конденсатор С1. После падения напряжения на входе 3 U1.1 ниже входа 2 U1.1 на выходе появится низкое напряжение.

11. Низкое напряжение с выхода 1 U1.1 через диод VD2 разрядит конденсатор С2. А также через цепочку резистор R12 конденсатор С3 закроет транзистор Q2.

12. При закрытом транзисторе Q2 диод VD3 откроется и через измерительную цепь RN, VD3, R9, Q1 потечет ток. И начнется зарядка конденсатора С1. Если паяльник нагрелся выше установленной температуры и сопротивление RN увеличилось достаточно что бы напряжение на входе 3 U1.1 не превысило напряжение с делителя R1, R2, R3 на входе 2 U1.1, то на выходе 1 U1.1 сохранится низкое напряжение. Такое состояние продлится до тех пор пока паяльник не остынет ниже установленной резистором R2 температуры, тогда повторится цикл работы начиная с первого пункта.

Выбор компонентов.

1. Операционный усилитель я использовал LM358 с ней схема может работать до напряжения 30 в.2)/R9 . Сопротивление резистора подбирается, чтобы падение напряжение во время измерения на паяльнике было около 3В.

4. Диод VD3. Желательно для уменьшения падения напряжения использовать диод Шоттки с запасом по току.

5. Транзистор Q2. Любой силовой N MOSFET. Я использовал снятый со старой материнской платы 32N03.

6. Резистор R1, R2, R3. Суммарное сопротивление резисторов может быть от единиц килоом до сотен килоом, что позволяет подобрать сопротивления R1, R3 делителя, под имеющейся в наличие переменный резистор R2. Точно рассчитать значение резисторов делителя затруднительно поскольку в измерительной цепи присутствует транзистор Q1 и диод VD3, учесть точное падение напряжения на них сложно.

Примерное соотношение сопротивлений:
Для холодного паяльника R1/(R2+R3)≈ RNхол/ R9
Для максимально нагретого R1/R2≈ RNгор/ R9

7. Так как изменение сопротивления для стабилизации температуры намного меньше ома. То для подключения паяльника должны использоваться высококачественные разъемы, а еще лучше напрямую запаять кабель паяльника к плате.

8. Все диоды, транзисторы и конденсаторы должны быть рассчитаны на напряжение минимум в полтора раза выше напряжения питания.

Схема из-за наличия диода VD3 в измерительной цепи имеет небольшую чувствительность к изменению температуры и напряжения питания. Уже после изготовления пришла идея как уменьшить эти эффекты. Необходимо заменить Q1 на N MOSFET с низким сопротивлением в открытом состоянии и добавить еще один диод аналогичный VD3, Дополнительно оба диода можно соединить куском алюминии для теплового контакта.

Исполнение.

Я выполнил схему максимально используя компоненты SMD монтажа.Резисторы и керамические конденсаторы тип размера 0805. Электролиты в корпусе В. Микросхема LM358 в корпусе SOP-8. Диод ST34 в корпусе SMC. Транзистор Q1 можно монтировать в любом из SOT-23, TO-252 или SOT -223 корпусах. Транзистор Q2 может быть в корпусах TO-252 или TO-263. Резистор R2 ВСП4-1. Резистор R9 как самую горячую деталь лучше расположить вне платы, только для паяльников с мощностью менее 10вт можно в качестве R9 распаять 3 резистора 2512.

Плата из двух стороннего текстолита. На одной стороне медь не травится и используется под землю на плате отверстия в которые запаиваются перемычки обозначены как отверстия с металлизацией, остальные отверстия со стороны сплошной меди зенкеруются сверлом большего диаметра. Для плату надо распечатывать в зеркальном виде.

Немного теории. Или почему высокая частота управления не всегда хорошо.

Если спросить какая частота управления лучше. Скорее всего будет ответ чем выше тем лучше, т. е. тем точнее.

Попытаюсь объяснить как я понимаю этот вопрос.

Если брать вариант когда датчик находится на кончике жала то этот ответ правильный.

Но в нашем случае датчиком является нагреватель, хотя и во многих паяльных станциях датчик находится не в жале а рядом с нагревателем. Вот для таких случаев такой ответ будет не верен.

Начнем с точности удержания температуры.

Когда паяльник лежит на подставке и начинают сравнивать регуляторы температуры какая схема точнее держит температуру и речь зачастую идет о цифрах в один и меньше градуса. Но так ли важна точность температуры в этот момент? Ведь по сути более важно удержание температуры в момент пайки, т. е. насколько паяльник сможет удержать температуру при интенсивном отборе мощности от жала.

Представим упрощенную модель паяльника. Нагреватель к которому подводится мощность и жало от которого идет малый отбор мощности в воздух когда паяльник лежит на подставке или большой во время пайки. Оба эти элемента имеют тепловую инертность или по другому теплоемкость, как правило нагреватель имеет значительно более низкую теплоемкость. Но между нагревателем и жалом имеется тепловой контакт который имеет свое тепловое сопротивление, а это значит чтобы передать какую то мощность от нагревателя к жалу надо иметь разность температур. Тепловое сопротивление между нагревателем и жалом может иметь разную величину в зависимости от конструкции. В китайских паяльных станциях теплопередача происходит вообще через воздушный зазор и в итоге паяльник мощность пол сотни ват и по индикатору удерживающий температуру до градуса не может пропаять площадку на плате. Если датчик температуры находится в жале то можно просто увеличить температуру нагревателя. Но у нас датчик и нагреватель одно целое и при увеличении отбора мощности с жала в момент пайки температура жала будет падать поскольку из-за теплового сопротивление для передачи мощности нужно падение температуры.

Полностью решить эту проблему нельзя, но можно максимально уменьшить. И позволит это сделать более низкая теплоемкости нагревателя относительно жала. И так у нас противоречие для передачи мощности в жало надо увеличить температуру нагревателя для поддержания температуры жала, но мы не знаем температуры жала поскольку измеряем температуру у нагревателя.

Вариант управления реализованный в этой схеме позволяет разрешить эту дилемму простым способом. Хотя можно попытаться придумать и более оптимальные модели управления но сложность схемы возрастет.

И так в схеме энергия в нагреватель подается фиксированное время и оно достаточно длительное, чтобы нагреватель успевал разогрелся значительно выше температуры стабилизации. Между нагревателем и жалом появляется значительная разность температур и происходит передача тепловой мощности в жало. После выключения нагрева нагреватель и жало начинают остывать. Нагреватель остывает передавая мощность в жало, а жало остывает передавая мощность во внешнюю среду. Но за счет меньшей теплоемкости нагреватель успеет остыть до того как температура жала значительно изменится, а также и во время нагрева температура на жале не успеет сильно изменится. Повторное включение произойдет когда температура нагревателя упадет до температуры стабилизации, а так как передача мощности происходит в основном в жало, то температура нагревателя в этот момент будет слабо отличатся от температуры жала. И точность стабилизации будет тем выше чем меньше теплоемкость нагревателя и меньше тепловое сопротивление между нагревателем и жалом.

Если длительность цикла нагрева будет слишком низкой (высокая частота управления) то на нагревателе не будут возникать моменты перегрева когда происходит эффективный перенос мощности в жало. И как следствие в момент пайки будет сильное падение температуры жала.

При слишком большой длительности нагрева теплоемкости жала не будет хватать для сглаживания бросков температуры до приемлемой величины, и вторая опасность если при высокой мощности нагревателя тепловое сопротивление между нагревателем и жалом велико, то можно получить разогрев нагревателя выше допустимых для его работы температур, что приведет к его поломке.

В итоге как мне кажется необходимо подбирать время задающие элементы C2 R10 так, что бы при измерении температуры на конце жала были видны незначительные колебания температуры. С учетом точности индикации тестера и инертности датчика заметные колебания в один или несколько градусов не приведут к колебаниям реальной температуры более десятка градусов, а такая нестабильность температуры для радиолюбительского паяльника более чем достаточная.

Вот что окончательно получилось

Так как тот паяльник на который первоначально рассчитывал оказался не пригодным, то переделал в вариант под паяльник ЭПСН с 6 ом нагревателем. Без перегрева работал от 14в я подал на схему 19в, что бы был запас на регулирование.

Доработал под вариант с установкой VD3 и заменой Q1 на MOSFET. Плату не переделывал просто установил новые детали.

Чувствительность схемы к изменению напряжения питания полностью не пропала. Такая чувствительность не будет заметна на паяльниках с керамическим жалом, а для нихрома заметно становится при изменении питающего напряжения более 10%.

Плата ЛУТ

Распайка не совсем по схеме платы. Вместо резисторов распаял диод VD5 разрезал дорожку к транзистору и просверлил отверстие под провод от резистора R9.

На переднюю панель выходят светодиод и резистор. Плата будет крепится за переменный резистор, поскольку она не большая и механических нагрузок не предполагается.

Окончательно схема приобрела следующий вид указываю получившиеся у меня номиналы под любой другой паяльник необходимо подбирать как писал выше. Сопротивление нагревателя паяльника конечно не точно 6 ом. Транзистор Q1 пришлось брать этот из-за корпуса силовой не стал просто менять хотя они оба могут быть одинаковые. Резистор R9 даже ПЭВ-10 чувствительно нагревается. Конденсатор С6 особо не влияет на работу и я его убрал. На плате еще распаивал керамику параллельно С1 но нормально и без неё.

П.С. Интересно если кто соберет для паяльника с керамическим нагревателем, самому пока проверить не на чем. Пишите если нужны дополнительные материалы или пояснения.


Зарядное устройство для шуруповёрта: принцип работы, схемы, доработка

Зарядка при неисправном аккумуляторе

Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:

  1. Покупка нового.
  2. Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
  3. Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
  4. «Родной» аккумулятор или его заменители вообще можно исключить из конструкции. Шуруповерт будет питаться от сети напрямую.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

  • Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
  • Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Модели с разным напряжением

Мало определиться с типом зарядника и маркой производителя, для приобретения нужно знать еще напряжение своего шуруповерта. Самые распространенные варианты — 12, 14 и 18 В.

Зарядки на 12 В

Цепь может состоять из транзисторов до 4,4 пФ. Это видно на схеме зарядного устройства для шуруповерта 12 вольт. Проводимость в цепи — 9 мк. Конденсаторы нужны, чтобы контролировать скачки тактовой частоты. Применяемые резисторы — обычно полевые. У зарядных устройств на тетродах есть дополнительный фазовый резистор. Он защищает от электромагнитных колебаний.

Зарядки на 12 В работают с сопротивлением до 30 Ом. Нередко их можно встретить на аккумуляторах на 10 мАч. Среди известных производителей чаще применяет Makita.

Зарядки на 14 В

На схеме видно, что для зарядок на 14 В нужно пять транзисторов. Другие особенности цепи:

  • микросхема подходит только четырехканальная;
  • конденсаторы — импульсные;
  • для работы с аккумуляторами на 12 мАч нужны тетроды;
  • два диода;
  • проводимость — около 5 мк;
  • средняя емкость резистора — не более 6,3 пФ.

Устройства, созданные по схеме, выдерживают ток до 3,3 А. Триггеры включаются в цепь редко. Исключением является продукция Bosch. У изделий Makita триггеры с успехом заменяются волновыми резисторами.

Зарядки на 18 В

Зарядное устройство для шуруповерта 18 вольт использует в схеме лишь транзисторы переходного типа. К другим особенностям изделий относятся:

  • три конденсатора;
  • тетрод и диодный мост;
  • сеточный триггер;
  • проводимость тока — около 5,4 мк, иногда для ее увеличения применяются хроматические резисторы.

Использование трансиверов повышенной проводимости является особенностью отечественной компании «Интерскол». Токовая нагрузка может доходить до 6 А. Makita часто использует в своих моделях дипольные транзисторы высокого качества.

Какой бы производитель шуруповерта ни был выбран, проблему с заменой зарядного устройства можно легко решить. Для этого достаточно хотя бы знать некоторые особенности своего инструмента.

Доброго времени суток.Нужны ваши подсказки. В форуме на этот пост мало кто бы ответил, да и фото там не приложить…

Принесли зарядное от аккумулятора шуруповерта. На плате маркировка SD-C846T.

Из дефектов — отломанные «усы» для аккумулятора. Местные ремонтники припаяли их на место. Аккум все равно не заряжает. Зеленый светодиод индицитрует включеное состояние зарядника. При подключении АКБ красный светодиод не светится.Они вынесли вердикт — сгорела микросхема…

Полевой транзистор запаян со стороны дорожек. Надпись на транзисторе D405 BE9R23

1) прозвонил все пассивные компоненты. На фото отметил маркировку резисторов на плате. Самое интересное — это то, что на плате подписаны номиналы всех компонентов. Это большой «+»

Не совпал заявленный номинал резистора. На плате отмечено 30кОм, а на самом деле 100кОм. С остальными все совпало. Вот вопрос: ошиблись при монтаже, либо специально ограничили так ток?

2) прозвонил все диоды. Они в порядке. Но — При измерении на стабилитроне D5 который должен поддерживать 12В на самом деле 13,3В.При отключенной АБ напряжение на стабилитроне D6 0.02В, а стабилитрон там стоит на 3В

3) заменил микросхему LM358M. Заменил таймер HCF4060BE на вроде как аналог CD4060BE. Последняя греется хорошо.Вопрос: должен ли таймер греться так?

4) светодиоды что красный, что зеленый — исправные.

5) Транзистор S9013 исправный, прозванивал. Тиристор BT169D прозванивал. У него такие же переходы, как у нового. Перепаивать не стал.

6) выпаял полевик. Хоть видимых повреждений и нет, но все-таки проверил его. Он точно исправный.

Слушаю ваши замечания — пояснения Схема простая, но все-таки нужна помощь.

Принципиальная схема простой приставки к зарядному устройству для автомобильного аккумулятора. Сейчас есть самые разные зарядные устройства для автомобильных аккумуляторов, среди них все больше компактных, автоматических «инверторных».

Но многие автолюбители по прежнему больше доверяют простым устройствам на основе силового трансформатора с переключателем обмоток, диодного выпрямителя, вольтметра и амперметра. Обычно, для полной зарядки аккумулятора устанавливают ток, равный 1/10 его емкости и время зарядки около десяти часов.

Либо ток 1/5 емкости и время 5 часов. Не стану утверждать, что это оптимальные режимы, однако, очень многие именно так и заряжают автомобильные аккумуляторы.

Как уже понятно, ток можно установить по амперметру зарядного устройства, а вот со временем. можно пользоваться механическим будильником. А можно сделать таймер, который сам отключит зарядное устройство от электросети через заданное время.

Схемки на СD4060В

Рейтинг:  5 / 5

Подробности
Просмотров: 5663

Внутри микросхемы CD4060B есть двоичный счетчик и два логических инвертора для выполнения на них мультивибратора (рис. 1) Мультивибратор генерирует импульсы, а счетчик их считает. Вес старшего выхода счетчика 8192. Это значит, что логический уровень на этом выходе будет меняться через каждые 8192 импульса, выработанного генератором. Всего у счетчика десять выходов с разными весовыми коэффициентами — от 8 до 8192, причем выход с весом 1024 отсутствует. Весовые коэффициенты других выходов означают то, через сколько импульсов, выработанных мультивибратором, на них меняется логический уровень Например выход «256» значит, что если на этом выходе был нуль, то единица появится через 256 импульсов, а еще через 256 импульсов будет снова ноль и так далее. А на выходе, например, «2048» логический уровень будет меняться через 2048 импульсов.

Вход R служит для обнуления счетчика. При подаче на него логической единицы все выходы принимают нулевые значения и после смены уровня на входе R на лог. ноль, счет возобновится с нулевой отметки. А пока на R есть единица, счетчик будет держаться на нулевой отметке и не будет работать (заблокирован в нулевом положении), независимо от работы мультивибратора. Микросхема CD4060B выполнена в стандартном корпусе с 16-ю выводами. Он похож на корпус К561ЛА7 или К561ЛН2, но у него на одну пару выводов больше (он длиннее). CD4060B так же как К561ЛА7 или К561ЛН2 микросхема КМОП-логики, что значит, что вся схема микросхемы сделана на полевых транзисторах. Поэтому входное сопротивление микросхемы очень высокое, а потребление энергии самой микросхемой от источника очень малое. На рисунке 2 показана схема, моделирующая работу игрального кубика (который кидают и смотрят сколько точек на его стороне, обращенной вверх). На выходах включены шесть светодиодов. Любой из них загорается, когда на выходе к которому он подключен есть логический ноль, а при логической единице -гаснет. Детали С1, R1 и R2 вместе с логическими инверторами микросхемы образуют мультивибратор, который может работать только тогда, когда контакты кнопки S1 разомкнуты. Работает схема так: нажимаете кнопку S1 и мультивибратор запускается, начинает генерировать импульсы, которые считает счетчик. Частота импульсов довольно высокая, поэтому за одну секунду светодиоды переключаются множество раз и глаз человека не способен это заметить (может быть только едва заметное мерцание). В любой момент вы отпускаете кнопку, её контакты замыкаются и счетчик замирает в том состоянии, которое было в момент отпускания кнопки. При этом будет гореть некоторое число светодиодов. Сосчитав их можно сказать какое число выпало на «электронном кубике». Кнопка S1 должна быть размыкающей. Вместо неё можно применить выключатель, -выключаете его, ждете некоторое время, а потом включаете и смотрите результат. Светодиоды могут быть любого типа, но АЛ307 наиболее доступные. Сопротивления резисторов R3-R8 может быть от 300 Ом до 1-2 КОм. Питается «кубик» от одной «плоской» батарейки напряжением 4,5V. Но можно использовать и другой источник (от 4 до 15V). Основное назначение любого двоичного счетчика считать поступающие на его вход импульсы. Поэтому при поступлении на его вход периодического импульсного сигнала, на всех его выходах будут тоже импульсные сигналы, но разных частот, причем, эти частоты будут ниже частоты входного сигнала, и выражаться как величина частоты входного сигнала, деленная на удвоенный весовой коэффициент выхода. То есть, если мультивибратор нашей микросхемы CD4060B будет вырабатывать импульсы, например, частотой 16 кГц, то на выводе 7 будет 16 / (2 • 8) = 1 кГц, на остальных выводах, соответственно: на выв. 5 — 0,5 кГц, на выв. 4 — 0,25 кГц, на выв. 6 — 125 Гц, на выв. 14 — 62,5 Гц, на выв. 13 — 31,25 Гц, на выв. 15 — 15,625 Гц, на выв. 1 будет примерно 3,9 Гц, на выв. 2, примерно, 1,95 Гц, на выводе 3 примерно 0,97 Гц. Это свойство можно использовать в звуковом сигнализаторе (рис. 3).

Оставлять комментарии могут только зарегистрированные пользователи

Принципиальная схема

На рисунке показана схема именно такого таймера. Он по питанию подключается к аккумулятору и питается одновременно с его зарядкой. На выходе реле, контакты которого включаются в разрыв одного из проводов кабеля, которым зарядное устройство подключается к сети.

Таймер лучше всего вмонтировать в корпус зарядного устройства (обычно там очень много места). А на лицевую панель нужно вывести только переключатель времени и светодиод.

Рис. 1. Принципиальная схема таймера для автомобильного зарядного устройства.

Схема на основе микросхемы CD4060B. При подключении аккумулятора на схему подается питание. Цепь C2-R2 обнуляет счетчик. Ключ на транзисторах VT1 и VT2 открывается, и реле К1 подключает зарядное устройство к сети.

Далее начинается отсчет времени. Время можно выбрать переключателем S1 2 часа 30 минут, 5 часов или 10 часов. Как только выбранное время истекает ключ VT1-VT2 закрывается и реле К1 отключает зарядное устройство от сети. Теперь можно отключить аккумулятор.

Светодиод HL1 показывает, что аккумулятор подключен. Но основная его задача в ускорении разряда С1 после отключения аккумулятора (после отключения аккумулятора HL1 гаснет не сразу).

Принципиальная схема

Входные импульсы нужно подавать на вход С (выв. 1). Важная особенность данного входа в наличии на нем триггера Шмитта, что, в случае с частотомером, позволяет значительно упростить схему входного усилителя-формирователя, исключив из него схему триггера Шмитта. В простейшем случае можно ограничиться обычным транзисторным ключом. Но и это не все.

Вход С счетчика можно закрыть подав логическую единицу на вывод 2 микросхемы. Таким образом, внешнее ключевое устройство, пропускающее импульсы на вход счетчика в период измерения, уже тоже не нужно.

Выключить индикацию можно подав логический ноль на вывод 3.

Рис. 1. Принципиальная схема частотомера 1Гц-10МГц на зарубежных микросхемах.

Таким образом, схема устройства управления классического частотомера существенно упрощается.

На рисунке 1 приводится экспериментальная схема частотомера, измерительный счетчик которого выполнен на микросхемах HCF4026BEY, а остальная часть на CD40.

Частотомер может измерять частоту от 1 Гц до 10 МГц (до 9999999 Гц). При питании от источника 12V это максимальная входная частота для HCF4026BEY.

Входной усилитель выполнен на транзисторе VТ1 по схеме ключа. Он преобразует входной сигнал в импульсы произвольной формы. Прямоугольность импульсам придает триггер Шмитта, имеющийся на входе С внутри микросхемы D4.

Диоды VD1-VD4 ограничивают величину амплитуды входного сигнала, частоту которого нужно измерить. Нагружен ключ VТ1 на резистор R3, с которого усиленный и ограниченный сигнал поступает на вход семидекадного измерительного счетчика D4-D10.

Генератор опорных импульсов сделан на микросхеме D1, — CD4060B. Это уже хорошо известная микросхема, состоящая из многоразрядного двоичного счетчика и инверторов для построения мультивибратора на RC-цепи или на кварцевом резонаторе. В данном случае используется резонатор на 32768 Нестандартный часовой резонатор.

При делении его частоты на 8192 (снята с выхода с весовым коэффициентом 4096) на выводе 2 D1 получается частота 4 Гц. Эта частота поступает на схему управления, состоящую из десятичного счетчика D2 и двух RS-триггеров на микросхеме D3.

Работает схема управления нижеследующим образом. Допустим счетчик D2 был в нулевом положении. Логическая единицы с его вывода 3 обнуляет все счетчики D4-D10.

Далее, с приходом очередного импульса, на его выводе 2 появляется единица. Она переключает RS триггер D3.1-D3.2 в состояние с логическим нулем на выходе D3.1.

Этот нуль поступает на вывод 2 D4 и открывает вход счетчика D4. В течение ближайших четырех импульсов, поступающих от D1 (то есть, в течение одной секунды), будет происходить счет импульсов измеряемой частоты.

Затем, с приходом 4-го импульса, возникнет логическая единица на выводе 10 D2. Эта единица установит триггер D3.1-D3.2 в состояние логической единицы.

Вход счетчика D4 будет закрыт, — на этом завершится время измерения. А триггер D3.3-D3.4 будет установлен в состояние логической единицы на выходе D3.4. Эта единица поступит на выводы 3 всех микросхем D4-D10 и разрешает индикацию.

Индикаторы зажигаются и показывают результат измерения. Индикация прекращается с приходом 9-го импульса. Триггер D3.3-D3.4 возвращается в исходное положение и выключает индикацию. Затем, D2 устанавливается в ноль, и весь процесс повторяется.

Таким образом, частотомер работает по, так называемой, медленной схеме, в которой периоды измерения и индикации разнесены по времени. Период измерения составляет одну секунду, период индикации чуть больше, -1,25 секунды.

Теперь подробнее о деталях. Кварцевый резонатор часовой на частоту 32768 Гц. Вместо него можно использовать импортный часовой резонатор на 16384 Гц (такие резонаторы бывают в китайских кварцевых будильниках), но частоту 4 Гц нужно будет снимать не с 2-го вывода D1, а с 1-го.

Принцип действия таймера отключения нагрузки

Конструкции таймера отключения построена на основе микросхемы CD4060BE — программируемый делитель частоты с встроенным внутренним генератором. Базовая частота внутреннего генератора задается элементами R3, C1 и вычисляется по формуле:

Резистор R2 должен иметь значение приблизительно в 10 раз больше чем R3. Таким образом, базовая частота составляет ок. 4,5 Гц, и она делится внутри микросхемы CD4060BE от 16 раз до 16384 раза. Сигналы, образованные от деления выводятся на 10 дискретных выходов (JP1). Сигнал с необходимого выхода поступает на базы транзисторов Т1 и Т2 через резисторы R4 и R5 (J1).

Транзистор T1 управляет счетчиком, а T2 реле. При нажатии кнопки SW1 на всех выходы счетчика устанавливается низкий логический уровень. Транзистор T1 закрыт, а на его коллекторе высокий уровень, разрешающий счетчику начало отсчета. Транзистор T2 остается поляризованным в состоянии насыщения, что вызывает включение реле.

Когда на выбранном выходе счетчика появиться высокий логический уровень, транзистор T1 откроется из-за чего на его коллекторе появляется низкий уровень, блокирующий работу счетчика, а транзистор T2 блокируется, что вызывает выключение реле до повторного нажатия на кнопку SW1.

После сборки схемы необходимо подключить питание и проверить, что после нажатия SW1 выбранный выход счетчика находится в низком состоянии, а реле активировано. Через определенное время произойдет изменение состояния на выходе счетчика и реле отключиться. Этот тест достаточно выполнить на коротком диапазоне делителя (16 или 32), то есть самые короткие времена задержки.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод Lh2 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод Lh3 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

  • Uвх – наибольшее напряжение на входе;
  • Uбат – напряжение на аккумулятор;
  • Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Оцените статью:

Мультифункциональное реле напряжения РН-263t от Новатек-Электро

После обзоров двух реле выбора фаз у меня получилось договориться насчет предоставления для обзоров пары интересных устройств, одно из них относится к «бытовому» сегменту, другое скорее ориентировано на малый бизнес и сегодня обзор первого, реле напряжения РН-263Т.

Вообще с формулировкой названия данного устройства есть некоторые сложности, обычно его называют — реле напряжения, но как по мне, то корректнее — реле контроля напряжения, хотя конечно все это лишь условности. В любом случае данные устройства призваны защищать подключенную к ним нагрузку от повышенного и пониженного (это также критично) напряжения.
При этом в некоторых случаях подобные устройства умеют не только отключать нагрузку при выходе напряжения за установленные пределы, а и формировать паузу перед включением (критично для компрессоров и т.п.), контролировать ток нагрузки, отображать текущее значение параметров сети и т.д.

На сайте производителя устройство предлагается пока только для рынка Украины, но в России его уже можно найти в других местах — ссылка.

Собственно сегодня обзор как раз подобного представителя, так сказать: with blackjack and hookers.

Упаковано в привычную для Новатек картонную коробочку с фиксаторами чтобы ничего болталось в дороге.

Комплект состоит из реле напряжения и инструкции, попутно выполняющей функции гарантийного листа.

Инструкция довольно подробна, указаны как технические характеристики, так и особенности управления и настройки.
В полном виде её можно посмотреть здесь.

Технические характеристики, отмечу примечание, приведенное в самом конце, насколько я могу судить, реле работает в диапазоне 130-450 вольт, но отображает на индикаторе только диапазон 130-350, остальное уходит под понятие «очень много».

Также в инструкции приведено описание кодов ошибки, которые устройство записывает во время аварий сети. Ну и гарантийные условия, срок гарантии составляет 10 лет со дня продажи, что весьма неплохо, тем более что фирма работает уже очень давно.

А вот и герой обзора, внешне выглядит очень аккуратно.

Для своих характеристик реле довольно компактно, занимает всего 2 модуля на DIN рейке, на фото оно в сравнении с парой АВ.
Хотя на самом деле сейчас большая часть подобных реле выпускается именно в таком размере, мало того, у Меандра есть версия и под один юнит, просто я сравниваю с тем, которое работает у меня дома и оно занимает 3.5 юнита (очень неудобный размер).

Сверху клеммы для подключения ввода, снизу соответственно выход, имеется вся необходимая маркировка, также видны щели для вентиляции.
Сбоку схема подключения из которой следует что перед РН должен быть двухполюснывй автоматический выключатель на ток 63А, при этом в инструкции указано что автомат типа В.
Фиксатор подпружиненный.

Ну и главное — передняя панель.
Сразу видео большой индикатор, на который выводится информация о напряжении, токе и мощности, для облегчения понимания справа есть три светодиода, также на этот индикатор выводится дополнительная информация.
Справа под индикатором единственная кнопка, она переключает режимы отображения и дает доступ к логами и настройке максимального тока.
Слева еще один светодиод, он индицирует наличие напряжения на фазной клемме, т.е. если контакты реле залипнут, то он будет светить даже если РН в состоянии аварии.
В самом низу три регулятора для настройки паузы перед включением, а также порогов минимального и максимального напряжения.

При подаче питания сначала отображается STA, предположу что сокращение от Start, затем идет обратный отсчет времени задержки и после его окончания срабатывает реле и устройство переходит в режим слежения, на индикатор при этом выводится отображение последней выбранной величины. Если во время отсчета задержки напряжение находится за установленными пределами, то отсчет начинается сначала.
Потребление без нагрузки около 1.5 ватта, но это очень грубое измерение, потому я бы не него не рассчитывал.

При нажатии на кнопку можно переключать отображение входного напряжения, тока в цепи или мощности, последний выбранный режим запоминается и при следующем включении он и будет отображаться.

Для установки времени задержки и порогов есть три подстроечных резистора, но на самом деле данные с них обрабатывает микроконтроллер, потому при вращении на индикатор выводится устанавливаемое значение, точность довольно высокая, например я мог без особых сложностей устанавливать напряжение кратно 1-2 вольта.
Задержка при включении: 5-900 сек.
Порог по минимальному напряжению: 160-230 вольт
Порог по максимальному напряжению: 240-290 вольт

Если нажать на кнопку и удерживать её, то через 6 секунд реле перейдет в режим отображения логов срабатывания, где можно посмотреть причины последних пяти срабатываний, описание есть в инструкции, но на мой взгляд его понятность оставляет желать лучшего, хотя думаю здесь проблема в слишком простом индикатор, на который приходится при помощи разных символов выводить много информации.

Кроме установок времени и напряжения можно установить и максимальный ток, для этого надо удерживать кнопку более 10 секунд, к сожалению никакой индикации времени удержания нет, соответственно нажимаем и ждем, через 6 секунд появится надпись AEr (отображение логов), но если не отпускать кнопку, то еще через 4 секунды отобразится ток установки защиты.
Диапазон регулировки 1-63А кратно току в 1А. У старых версий реле установка производилась кратно мощность в 1КВт, здесь получается кратность в 230Вт, что конечно удобнее.
Ради интереса установил ток срабатывания в 1А, подключил утюг с мощностью 2.2КВт, думал что реле сразу сработает, но нет, реле делает выдержку в 5 секунд и если за это время ток не снизился, то только тогда отключает. После срабатывания защиты реле ни на что не реагирует, сбросить защиту по превышению тока можно только обесточив реле.
Конечно это все описано в инструкции, но наши люди привыкли читать её только после того как «все сломали» 🙂

В лог записалось уведомление о аварии по превышению установленного тока.

Перед тестами я решил сначала разобрать реле и посмотреть его конструкцию. Разбирается оно предельно просто, слева и справа по паре защелок.
Контактная группа похожа на ту, что применяется в автоматических выключателях, выглядит довольно надежно.

Чтобы разобрать реле дальше, надо немного отжать в стороны пластмассу корпуса так как верхняя плата также удерживается за счет нескольких небольших защелок.
Вообще конструкция понравилась, относительно просто и при этом никаких шлейфов, проводов и болтающихся узлов.

Так как реле разрывает только фазный провод, то минусовой контакт представляет собой цельную шину приличного сечения, материал не магнитится, стальные только прижимные механизмы. К данной шине припаян нулевой проводник для питания электроники реле защиты.

К печатной плате также вопросов не возникло, пайка качественная, явно не ручная, в цепи измерения напряжения поставили три резистора 1206 последовательно.
За измерение тока отвечает ОУ MCP6021 и здесь я немного завис, дело в том что этот ОУ одноканальный, у двухканальной версии в конце маркировки двойка, у четырехканальной четверка, исключение составляет 6023, это тоже одноканальный ОУ. Распиновка двухканальной версии совпадает с известной LM358 и подобными, а также разводкой печатной платы, у одноканальной она совсем другая. В общем здесь я запутался и скорее поверю что на плате стоит 6022, а не 6021.

Плата индикации и управления соединяется с силовой и измерительной через запаянную «гребенку».
Узел питания реализован по схеме с гасящим конденсатором, в данном случае это два по 0.33мкФ включенных параллельно.
Около вводных клемм один из конденсаторов фильтра питания, рядом с ним тиристор BT169D.
Рядом с выходными клеммами еще пара конденсаторов 470мкФ 25 вольт и стабилизатор питания LM317.

На верхней плате случайно обнаружился конденсатор, который явно изначально не задумывался, бывает, ничего страшного в этом не вижу.

В качестве коммутирующего элемента применили поляризованное реле NRL709BC рассчитанное на ток до 80А.

Для устройства заявляется ресурс 10000 срабатываний под нагрузкой и 500000 механическая прочность контактов, т.е. включение/выключение без нагрузки.
При этом оговаривается, 63А (14кВА) допускается только при активной нагрузке, при более тяжелой она может быть в 10 раз меньше.

Производитель реле с этим не парится и подразумевает, что все нагрузки будут активными, но ресурс указанный у производителя совпадает с указанным в описании реле напряжения.

Реле скорее всего заказное и видно это не только по маркировке, а и по силовым контактам, они специально сделаны под определенную модель корпуса.

Ко входной фазной клемме приклеен термодатчик, при этом часть клеммы от входа до реле используется в качестве датчика тока, длина этого участка 26мм, сопротивление измеренное при помощи YR1030 составляет около 0.04-0.05мОм, но это очень грубо.

Пока РН было в разобранном состоянии проверил сопротивление контактов.
1, 2. Падение напряжения при токах 1 и 6А близко к выходу контактов из корпуса реле составило 0.862 и 5.156мВ, что дает расчетное сопротивление контактной группы 0.86мОм
3. Общее падение напряжения на фазной линии 1.1мВ, сопротивление соответственно 1.1мОм.
4. Измеренное сопротивление токоизмерительного шунта получилось 0.05мОм.

Итого, в описании примененного реле было заявлено сопротивление контактов 1.2мОм, я получил 0.86мОм, что конечно очень хорошо если бы не один нюанс. Привлечем физику и математику и попробуем посчитать, сколько будет рассеиваться на фазной линии РН.
Сопротивление 1.1мОм, ток 63А, падение напряжения 69мВ, мощность соответственно 0.069х63=4.35Вт из которых 3.4Вт приходится на реле. Это много, в условиях тесного корпуса рассеивать такую мощность сложно.
При токе 50А все получается заметно лучше — 0.0011х50х50=2.75Вт и лично на мой взгляд это максимальный длительный ток коммутации.
Вы конечно спросите, а как у других производителей. Да думаю практически то же самое и здесь я в защиту Новатека скажу что конструкция реализована так, что минимизированы все возможные переходные сопротивления, фактически провода подключаются прямо на контакты реле, т.е. меньше получить уже почти невозможно, разве что искать реле с еще меньшим сопротивлением контактов.

Позже я провел дополнительный тест при условиях приближенных к реальным, входное напряжение сетевое, ток нагрузки 9А, падение на контактах 8.7мВ, что дает общее сопротивление по фазной шине 0.966мОм, соответственно при токе 63А будет 60.8мВ или 3.8Вт. Здесь сказывается то, что сетевое напряжение проще пробивает окислы чем обычно применяемые тестовые 5 вольт.

Со схему получилось немного проще, чем раньше, по моей просьбе её предоставил производитель, за что ему отдельное спасибо. Это дало сразу два положительных момента, мне не пришлось её чертить, а кроме того так исключены ошибки.

Из ключевых особенностей отмечу несколько:
1. Контролируются обе полуволны сетевого напряжения, по измерительному входу есть смещение.
2. «Черновое» питание стабилизируется не стабилитронами, а тиристором. Такой тип стабилизатора не является каким-то «ноу-хау», просто встречается очень редко. В данном случае это позволяет уменьшить рассеиваемую мощность, особенно когда нагрузка в этой цепи уменьшена.
3. Через оптрон контролируется наличие напряжения после реле, т.е. по выходу РН, соответственно через этот оптрон также включается светодиод индикации на передней панели.

Схема платы управления и индикации.

Теперь питание и точность измерения напряжения.
В описании заявлялось что минимальное рабочее напряжение 130 вольт, на самом деле реле пытается работать при напряжении 80 вольт, а при 95-100 нормально запускается микроконтроллер, но показания вольтметра немного занижены, а кроме того нестабильны.

Но уже при входном 102-104 вольта и выше показания не только становятся стабильными, а и отображаются корректно.
Также в описании было заявлено что выше напряжения в 350 вольт точность не гарантируется, у меня получилось что все нормально работает до 400 вольт, а уже после 402-405 точность начинает «плыть» и к максимальному входному в 450 вольт разница выходит существенной.

Итого можно сказать что РН не только отлично откалибровано, а и корректно работает не в диапазоне 130-350, а 105-400 вольт и вряд ли в бытовой сети могут быть больше перепады.

Уже скорее ради интереса, чем для проверки, подал максимум что мог, более 500 вольт и реле к этому отнеслось абсолютно нормально.

В процессе теста мне к моему ЛАТРУ пришлось организовывать вольтодобавку и заметил интересный момент. У РН был выставлен верхний порог 290 вольт, я подал 285, но реле не хотело стартовать, счетчик АПВ (автоматическое повторное включение) сбрасывался, а когда напряжение на входе снизилось до 284 вольта, то реле корректно включилось и дальше не отключалось так как начал работать гистерезис в 4 вольта.

С проверкой точности измерения тока возникли некоторые сложности, у меня банально не получилось нормально его нагрузить, надо будет подумать как это делать в будущем.
Но уже могу сказать что:
1, 2. На нагрузку мощностью 15 и 60Вт реле не реагирует.
3. При подключении ЛН 150 (125)Вт измерение работает, отображаемый ток меньше реального на единицу младшего разряда
4. Подключил утюг мощностью 400Вт, то же самое.
5, 6. Здесь уже максимум что я нашел дома и это тоже утюг. Ситуация аналогична предыдущим, результат немного занижен, но не критично, мощность показало 2.11кВт, при входном напряжении 230 вольт и токе 9.1А примерно столько и должно быть.

Но мне показалось что подать кратковременно 450 вольт не совсем интересно, тем более что в паспорте заявлено что это максимальное длительное напряжение, шанс появления которого в бытовой сети стремится к нулю.
Тем не менее, я подал даже чуть больше заявленных 450 вольт и оставил РН так на некоторое время.

Тест длился 40 минут, напряжение за время теста плавало в диапазоне 450-455 вольт, при этом реле вело себя отлично, самый большой нагрев был в верхней части корпуса, около 47 градусов, запаха перегретых компонентов не ощущалось.

Уже через время подумал что неплохо было бы измерить температуру компонентов внутри, потому повторил тест.
Самыми горячими компонентами оказались:
1. Стабилизатор напряжения LM317, 47 градусов
2. Тиристор в узле предварительной стабилизации, 60 градусов.
Все остальное было не сильно горячее окружающего воздуха.

Дальше немного осциллограмм.
Для начала самое простое, что я смог проверить, включение реле сихронизировано с сетью и включение всегда происходит перед самым пиком синусоиды. Такой вариант включения хорошо подходит для тяжелых индуктивных нагрузок, но вызывает приличный бросок тока если нагрузка емкостная.
В данном случае мне сложно сказать, правильное это решение или нет, но на мой личный взгляд, если реле позиционируется для квартир, то наверное стоило делать расчет на емкостную нагрузку (телевизоры, компьютеры, инверторные кондиционеры), потому как индуктивных нагрузок (обычный холодильник, трансформаторные БП) становится все меньше и меньше.

Теперь тесты на скорость выключения, начну с отключения по нижнему порогу.
В инструкции указано что время отключения 7 секунд, но если напряжение падает ниже 145 вольт то реле должно отключить за 0.25 секунды.
0.25 сек это 12.5 периодов сетевого напряжения, я провел много тестов и могу сказать, что реально реле отключает за 12-15 периодов или 0.25-0.3 сек.
Ниже шесть осциллограмм, исходное напряжение было 220 вольт, при тесте оно снижалось до 140, 130 и 110 вольт, слева результат при установке порога 180 вольт, справа 160 вольт. Отключение синхронизировано с сетью и всегда происходит в одно и то же время от начала синусоиды.

И реакция на превышение напряжения.
Здесь тестов получилось побольше, начну с режима — установлено 240 вольт, подаем на вход 265, 280, 320 и 335(340) вольт.
1. 265 вольт, время отключения около 50 периодов или 1 секунда, столько и было заявлено
2, 3. 280 вольт, время отключения колебалось от 5 до 9 периодов, т.е. 0.1-0.2сек
4. 320 вольт, отключение через 2.5 периода или 0.05сек, но здесь бывало отключение затягивалось, видимо сказывается близость к порогу переключения режимов.
5, 6. 340 вольт, реле отключилось через 1-1.5 периода или 0.03сек

Установил верхний порог 250 вольт.
1, 2. Подал 310 вольт, реле отключалось через 7 периодов или 0.14 секунды.
3-6. Если подать 340 вольт, то реле отключается через 0.5-1 период, при этом отключение всегда происходит в нуле синусоиды, но может попадать как на положительную, так и на отрицательную полуволну.

Верхний порог 280 вольт
1, 2. При напряжении 310 вольт реле отключается через 50-55 периодов или 1-1.1 сек.
3, 4. При входном 340 вольт отключение происходит через 1 период или 0.02 секунды.

Выше вы видели тесты где напряжение на входе с базовых 220 вольт резко изменялось. Делалось это очень просто, к выходу трансформатора 220-220 подключалась обмотка другого ЛАТРа, соответственно я мог выставить нужное мне напряжение и потом добавить или вычесть его относительно 220 вольт. 220 было из-за малой мощности развязывающего трансформатора, реально там получалось около 223-225, на входе 230-235 вольт.

Но поначалу я просто регулировал напряжение ЛАТРом «на ходу», потому получились осциллограммы с плавным (относительно) увеличением напряжения. Реакция была сходна с показанной выше, а хотел я пояснить особенности переключения.
1, 2. Порог отсечки 250 вольт, подаем 265, пауза перед отключением около 1 секунды.
3, 4. Подаем 400 вольт, пауза перед отключением буквально несколько периодов.

Но режимов реакции на повышенное напряжение на самом деле три:
1. Входное напряжение выше установленного на 5-30 вольт, отключение через одну секунду
2. Разница между входным и установленным больше 30 вольт, отключение через 0.12 сек.
3. Напряжение на входе выше 335-340 вольт, отключение через 0.5-1.5 периода, или около 0.05сек. В инструкции указано что пороговое напряжение для этого режима 430 вольт, у меня почему-то получилось заметно меньше.

В реальности все эти режимы примерно так и отрабатывают, хотя отключается реле по разному. Во всех случаях отключение синхронизировано с сетью, но:
Для первого и второго режима отключение производится в конце первой трети положительной полуволны (фото 1 и 2)
В третьем режиме в паузе без учета полярности, хотя у меня чаще получалось отключение в конце положительной полуволны (фото 3 и 4).

Отключение по нижнему порогу менее критично в плане опасности для оборудования потому здесь все гораздо проще, в диапазоне от 145 вольт до установленного напряжения отключаем через 7 секунд, если напряжение упало ниже 145 вольт, то через 0.25 сек.

Теперь выводы, но начну с того, что РН от данной фирмы уже обозревался коллегой Ксиманом и тогда помимо хорошего был целый список недоработок. Производитель провел работу по их устранению и список того что доработано:
1. Не было индикации наличия напряжения на выходе — исправлено, реальное состояние отображается светодиодом на передней панели.
2. Измерение тока производится на контактной шине реле, надежность выше, но насчет термокомпенсации ничего пока сказать не могу.
3. Балластные конденсаторы теперь запаяны в плату, а не висят на своих выводах.
4. Силовые клеммы получили обозначения как фазы/нуля, так и входа/выхода
5. Перегрев при длительном воздействии напряжения в 450 вольт отсутствует
6. Время выключения заметно снижено и уже при напряжении более 340 вольт составляет всего 0.5-1.5 периода синусоиды.
7. Операции включения и выключения реле синхронизированы с сетью
8. Никакие комбинации нажатия на кнопку и регулировки не провоцируют включение реле в режиме аварии
9. Функция ограничения по току работает кратно току в 1А, или соответственно 220Вт
10. РН корректно измеряет напряжения до 400 вольт, хотя в паспорте заявлен максимум в 350
11. Счетчик времени АПВ сбрасывается если во время отсчета напряжение выходило за установленные пределы.
12. Конструкция сильно переработана и стала явно более технологичной, особенно порадовало то, что теперь в силовых цепях нет дополнительных точек пайки или сварки.
13. Срок гарантии теперь не 5, а 10 лет, диапазон рабочих температур оставлен тем же, от -30 до +55 градусов.

Некоторые замеченные особенности остались, например малое значение гистерезиса, всего 4 вольта, для слабой сети и большой нагрузки возможен переход в циклический режим включения/выключения, в идеале опция должна быть настраиваемой.
Есть нюанс с моментом включения реле, вопрос конечно спорный и сильно зависит от характера нагрузки, но реле включается на пике синусоиды.

При этом отмечу интуитивно понятное управление, фактически для основных настроек не надо нажимать ни на какие кнопки, «крутилки» реально удобны, также хорошо что производитель сделал память последнего выбранного режима индикации. Понравилась трехуровневая зависимость времени отключения в зависимости от величины перепада напряжения, что должно снизить количество ложных срабатываний.

Итого, РН-263t явно сильно переработано в сравнении с версией PH-260t как аппаратно, программно, так и конструктивно, по сути это уже совсем другое устройство. У меня почти не возникло вопросов ни к стабильности работы ни к характеристикам, единственный нюанс — максимальный длительный ток, мои расчеты показывают, что 63А для подобных реле многовато в комбинации с высокой температурой окружающего воздуха, плотно упакованным щитом и длительной работой на максимуме, в таких ситуациях я бы не превышал значение в 50А.

На этом на сегодня все, надеюсь что было полезно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

LEAP № 172

Изучение поведения маломощных кремниевых управляемых выпрямителей (SCR)

Вот короткое видео тестовой схемы в действии:

Банкноты

Кремниевые выпрямители (SCR) – это однонаправленные устройства, в которых путь анод-катод управляется затвором. SCR иногда называют тиристорами, хотя «тиристор» также может означать целый класс устройств с 4+ слоями, включая симисторы и кремниевые управляемые переключатели (SCS).

Принципиальное поведение SCR сводится к двум фактам:

  • они включаются при подаче тока затвора ≥ I (gt) до тех пор, пока ток нагрузки не станет ≥ тока фиксации I (l)
  • они остаются включенными, пока ток нагрузки ≥ ток удержания I (ч) – даже при отсутствии тока затвора

Есть и другие способы включения тиристора, например, лавинный пробой прямого напряжения. См. Страницу в Википедии для получения более подробной информации.

Приложения постоянного тока

С нагрузками постоянного тока SCR – своеобразное устройство – как выключатель, который можно включить, но нельзя выключить! По крайней мере, без отдельного переключения тока нагрузки.

Приложения могут включать аварийные сигналы, поскольку контактные переключатели могут активировать аварийный сигнал, но для выключения требуется отдельный переключатель сброса.

Применение переменного тока

При переменном токе каждый цикл падает ниже удерживающего тока, поэтому тиристоры становятся более полезными в качестве переключателей включения / выключения в различных ситуациях с питанием. Но поскольку они однонаправленные, а потому действуют как полуволновые выпрямители, вероятно, будут использоваться двунаправленные симисторы.

Испытательная цепь постоянного тока

Здесь я тестирую SCR «логического уровня» BT169D, который может выдерживать умеренные нагрузки до 0.8A RMS и управляться схемами запуска затвора с низким энергопотреблением.

Важные факты из таблицы:

PA Параметр Типичное значение Максимальное значение
I (GT) 50 мкА 200 мкА
В (GT) 0,5 В 0,8 В
I (л) 2 мА 6 мА
I (в) 2 мА 5 мА

Это очень «хорошие» значения для схем цифровой логики и микроконтроллера!

Я собираюсь построить эту схему на питании 5 В и использовать светодиод в качестве типовой нагрузки.Две вещи, которые следует учитывать:

1. Обеспечение достаточного тока затвора

Для запуска, предполагая типичное V (gt), я должен получить Ток затвора 200 мкА с последовательным резистором 22,5 кОм.

Я использую 10 кОм, чтобы обеспечить значительный запас и гарантировать включение затвора (все еще далеко от максимального тока затвора, равного 1 А). Теоретически это должно дать мне хороший ток затвора 450 мкА.

На практике я вижу 436µA I (gt) – идеально; разница объясняется тем, что V (gt) на самом деле около 0.7В под этой нагрузкой.

Понижающий резистор R3 1 МОм не требуется для работы затвора – он включен только для обеспечения чистого сигнала для осциллографа, а не для того, чтобы затвор оставался плавающим.

2. Расчет на достаточный ток нагрузки

В качестве светодиодной нагрузки я использую синий светодиод с прямым напряжением (Vf) около 3,1 В.

После фиксации я хочу, чтобы светодиод оставался включенным, чтобы ток нагрузки должен быть больше минимального тока фиксации (6 мА) но меньше предела светодиода (20 мА).Допустим, 10 мА.

В таблице данных BT169D есть график «Типичная и максимальная характеристика в открытом состоянии», который показывает, что V (t), т.е. падение напряжения между анодом и катодом. может обычно находится в районе 0,8 В при таком низком токе.

Так что, похоже, токоограничивающий резистор 100 Ом подойдет.

На практике измеряю ток нагрузки 9,45 мА – идеально; разница объясняется тем, что V (t) фактически ближе к 1 В.

Трассировка триггера

Вот запись триггерного события.Я специально выбрал подпрыгивающий захват, чтобы проиллюстрировать тот факт, что после фиксации SCR остается включенным.

  • Ч2 измеряет напряжение на затворе и резисторе – сигнал триггера.
  • Ch3 измеряет напряжение на аноде SCR – оно падает до ~ 0,8 В при включении SCR

Строительство

Примечания:

  • Я создал здесь для этих диаграмм доступна специальная деталь Fritzing Part.
  • Понижающий резистор R3 1 МОм не требуется для работы затвора – он включен только для обеспечения чистого сигнала для осциллографа, а не для того, чтобы затвор оставался плавающим.

Источники и ссылки

bt169d% 20is% 20equivalent% 20to% 202n6565 техническое описание и примечания к приложению

Модель
2014 – BT169D

Резюме: BT169D W 52
Текст: Нет текста в файле


Оригинал
PDF BT169D bt169d BT169D W 52
2008 – SCR BT169

Резюме: SCR BT169D BT169D scr BT169 SCR ТЕХНИЧЕСКОЕ ОПИСАНИЕ BT169 SCR BT169D BT169D транзистор BT169G BT169 в BT169
Текст: Нет текста в файле


Оригинал
PDF BT169 BT169xL BT169xG BT169B-T92-B BT169B-T92-K BT169D-T92-B BT169D-T92-K BT169E-T92-B BT169E-T92-K BT169G-T92-B SCR BT169 SCR BT169D BT169D scr ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ BT169 SCR BT169 SCR BT169D Транзистор BT169D BT169G BT169 в BT169
2014 – SCR BT169

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF BT169 ОТ-223 BT169BL-T92-B BT169BG-T92-B BT169BL-T92-K BT169BG-T92-K BT169DL-T92-B BT169DG-T92-B BT169DL-T92-K BT169DG-T92-K SCR BT169
2007 год – BT169D

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF BT169 BT169L BT169B-T92-B BT169BL-T92-B BT169B-T92-K BT169BL-T92-K BT169D-T92-B BT169DL-T92-B BT169D-T92-K BT169DL-T92-K bt169d
2008 – SCR BT169

Резюме: bt169d-l
Текст: Нет текста в файле


Оригинал
PDF BT169 BT169xL BT169xG BT169B-T92-B BT169B-T92-K BT169D-T92-B BT169D-T92-K BT169E-T92-B BT169E-T92-K BT169G-T92-B SCR BT169 bt169d-l
2004 – BT169D

Аннотация: SCR BT169 BT169 SCR bt169scr BT169G BT169E SCR BT169D
Текст: Текст файла недоступен


Оригинал
PDF BT169 BT169B BT169D BT169E BT169G QW-R301-015 SCR BT169 BT169 SCR bt169scr SCR BT169D
2003 – BT169D

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF BT169 BT169D BT169E BT169G BT169B QW-R301-015 BT169D
PO111DA

Резюме: SCR tyn612 TYN612 SCR CP20C60 po111 SCR tyn616 EC103D triac bt151 CP12C60 triac cp20c60
Текст: Текст файла отсутствует


Оригинал
PDF CR100-6 CR100-8 CR22-8 CR6C60 CP10C60 CP12C60 CP20C60 CP25C60 BT151 BT152 PO111DA SCR tyn612 TYN612 SCR po111 SCR tyn616 EC103D симистор bt151 симистор cp20c60
2004 – BT169D

Аннотация: BT169D w 42 BT169G BT169D W 52 PHILIPS BT169B BT169S BT169E BT169B BT169 SC-43A
Текст: Текст файла недоступен


Оригинал
PDF BT169 BT169B) BT169D) BT169G) BT169D BT169D w 42 BT169G BT169D W 52 PHILIPS BT169B BT169S BT169E BT169B SC-43A
2010 – m21ca

Аннотация: SFOR3G42 sfor1g42 BT169D 9CR1401C p0107db 03P4M s2512dk 150C35B 2Nb91
Текст: Текст файла недоступен


Оригинал
PDF 1003SN0404 PSIJ1900-3 PSIJ2200-3 FT2500CL6 PSIJ2600-3 PSIJ3000-3 PSIJ3400-3 PSIK4000-3 T7S7035564DN m21ca SFOR3G42 sfor1g42 BT169D 9CR1401C p0107db 03П4М s2512dk 150C35B 2Nb91
2011 – Тиристоры

Аннотация: BT169 SER bt169d BT169E BT169G
Текст: Текст файла недоступен


Оригинал
PDF BT169 BT169B) BT169D) BT169G) sym037 Тиристоры BT169 SER bt169d BT169E BT169G
2011 – Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF BT169 BT169B) BT169D) BT169G)
Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF BT169D gat10
Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


OCR сканирование
PDF BT151 БТ300-500Р, БТ300-600Р, BT300-800R) BT258 BT169D, OT223 BT169DW) BT300
BT136

Аннотация: симисторы BT139-800, эквивалентные bt139 Симисторы, эквивалентные BT134-500E, bt138, BT136, эквивалентные BT136-500E BT134
Текст: текст файла отсутствует


Оригинал
PDF BR100 / 03 BR100 / LLD BT134-500 BT134-600 BT134-800 BT134-500F BT134-600F BT134-800F BT134-500G BT134-600G BT136 симисторы Эквивалент BT139-800 bt139 Эквивалент симистора BT134-500E bt138 Эквивалент BT136 BT136-500E BT134
2008 – БТБ04-600САП

Резюме: S0817MH S1217NH BTA12-700BW BTB04 600SAP BTB04-600SAP эквивалент BTB06-700SW btb04600sap BTA06-400GP s1217mh
Текст: текст файла недоступен


Оригинал
PDF O220AB Z0109NN Z0109SA BT131-800E Z0109NA Z0109SN BTB04-600SAP S0817MH S1217NH BTA12-700BW BTB04 600SAP Эквивалент BTB04-600SAP BTB06-700SW btb04600sap BTA06-400GP s1217mh
Эквивалент MAC97A6

Аннотация: эквивалент MAC97A8 эквивалент bt138 BT169d эквивалент FT0109MN X0405MF эквивалент cr02am эквивалент BT169D эквивалент 2N6565 BT136-600E эквивалент 2N5064 эквивалент
Текст: текст файла отсутствует


Оригинал
PDF 2N5060 2N5061 2N5062 2N5064 2N6071A 2N6073A 2N6075A 2N6240 2N6344 2N6348 Эквивалент MAC97A6 Эквивалент MAC97A8 эквивалент bt138 Эквивалент BT169d FT0109MN Эквивалент X0405MF cr02am эквивалент BT169D эквивалентен 2N6565 Эквивалент BT136-600E 2N5064 эквивалент
ВТ 140-600

Аннотация: BT138F-600E 138F-600 139X-800G симистор + mw + 151 + 500r
Текст: Текст файла недоступен


OCR сканирование
PDF BR100 / LLD BT134-500F BT134-600F 134-800F BT134-500G BT134-600G 134-800 г 134-500D 134-600D BT134-500E BT 140-600 BT138F-600E 138F-600 139X-800G симистор + мВт + 151 + 500р
2012 – Транзистор БТ169Д

Резюме: bt169d
Текст: Файл отсутствует


Оригинал
PDF UM10512 SSL2109 SSL2109, Транзистор BT169D bt169d
BT136 600 эквивалент

Резюме: BT136 BT137 BT139-800 эквивалент b * 137 BT139-600 эквивалент BT137F-600 BT139-600E BT134W-500E ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ BT139 800E BT138F-500F
Текст: Текст файла недоступен


Оригинал
PDF BR100 / 03 BR100 / LLD BT300-500 BT300-600 BT300-800 O220AB BT151F-500 BT151F-650 BT151F-800 OT186 BT136 600 эквивалент BT136 BT137 Эквивалент BT139-800 b * 137 Эквивалент BT139-600 BT137F-600 BT139-600E BT134W-500E ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ BT139 800E BT138F-500F
1997 – симисторы

Аннотация: эквивалент BT139-800 BT137-800 Симисторы BTA208 600B Эквивалент симистора BT136-500E 500D Эквивалент BTA208-600B BT136 bt134
Текст: Текст файла отсутствует


Оригинал
PDF BR100 / 03 BT131-500 BT131-600 BT132-500D BT132-600D BT134-500 BT134-500D BT134-500E BT134-500F BT134-500G симисторы Эквивалент BT139-800 BT137-800 Симисторы BTA208 600B Эквивалент симистора BT136-500E 500D Эквивалент BTA208-600B BT136 bt134
136S6

Реферат: тиристор BT 161 симистор BT 412 T0252 BT тиристор BTA212-500D 136S-600F симистор BTA208 600B 137S8 BTA208
Текст: текст файла отсутствует


OCR сканирование
PDF BR100 / 03 BT131-500 BT131-600 BT132-500D BT132-600D BT134-500 BT134-500D BT134-500E BT134-500F BT134-500G 136S6 тиристор БТ 161 симисторы BT 412 T0252 Тиристор БТ BTA212-500D 136С-600Ф Симисторы BTA208 600B 137S8 BTA208
симисторы bt 12

Аннотация: bt136 600e triacs bt 16
Текст: Текст файла отсутствует


OCR сканирование
PDF BR100 / 03 BR100 / LLD BT300-500 BT300-600 BT300-800 O220AB BT151F-500 BT151F-650 BT151F-B00 OT186 симисторы bt 12 bt136 600e симисторы bt 16
2011 – Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF UM10512 UBA2211 12WCFL SSL2109 SSL2109ï SSL2108ï
8T134-600E

Резюме: BT136-6000 BTI39X-600E BT134-6000 BT1388-800E TC2-63 LG 500G BT137S600E 8T148W-400R BT137-500
Текст: Текст файла недоступен


OCR сканирование
PDF BRI00 / Ö OT223 OT428 T0252) BT168BW BT168DW BT168EW BT168GW BT169BW BT169DW 8Т134-600Э BT136-6000 BTI39X-600E BT134-6000 BT1388-800E ТК2-63 LG 500G BT137S600E 8T148W-400R BT137-500

Как проверить SCR цифровым мультиметром?

SCR – выпрямитель с кремниевым управлением , тиристор ( THYR atron и trans ISTOR )
Название THYRISTOR образовано из заглавных букв THYRatron и transISTOR.Тиристор представляет собой твердотельное устройство, подобное транзистору, и имеет характеристики, аналогичные характеристикам версии с тиратронной лампой. Типы семейства тиристоров, например,


A. TRIAC – Двунаправленный триод
B. DIAC – Двунаправленный диод
C. SUS – Кремниевый односторонний переключатель.
D. SCS – Переключатель с кремниевым управлением.
F. LASCR – SCR с активированным светом.
G. LASCS – СКС с активированным светом.
H. PUT – Программируемый однопереходный транзистор.
I. GTO – Затворный тиристор с отключенным затвором.
(SCR) Кремниевый выпрямитель.
SCR – это 4-слойное полупроводниковое переключающее устройство с 3 переходами. Он имеет 3 вывода, а именно:
1. АНОД (A)
2. КАТОД (C)
3. ВОРОТА (G)
ТЕОРИЯ:
Через прямое смещение (анод: + ve, катод: -ve), он не будет проводите до тех пор, пока V ak не превысит значение, называемое перенапряжением прямого прерывания V brf, когда SCR включен. Величиной V brf можно управлять с помощью уровня тока затвора.
SCR действует как переключатель;
Нижнее перенапряжение прямого прерывания V brf выключено.
Когда V brf включен, пока ток затвора выше «тока удержания».
Когда SCR включен, затвор теряет управление, то есть уменьшение тока затвора не отключает SCR.

SCR-TYN612-Технический паспорт


SCR НЕ ДЕЙСТВУЕТ ВО ВРЕМЯ ОБРАТНЫХ УСЛОВИЙ – ОТ НАЗВАНИЯ ВЫПРЯМИТЕЛЯ.
ПЕРВЫЙ ИСПОЛЬЗОВАНИЕ ЦИФРОВОГО МУЛЬТИМЕТРА
DMM означает цифровой мультиметр – ТЕСТИРОВАНИЕ С DMM – (режим диода)

  • Никогда не превышайте предельные значения защиты, указанные в технических характеристиках для каждого диапазона измерения.
  • Если масштаб измеряемой величины неизвестен заранее, установите переключатель диапазонов в самое верхнее положение.
  • Когда счетчик подключен к измерительной цепи, не прикасайтесь к неиспользуемым клеммам.
  • Перед тем, как поворачивать переключатель диапазонов для изменения функций, отсоедините все провода от тестируемой цепи.
  • Ни в коем случае не измеряйте сопротивление в цепи под напряжением.
  • Всегда будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока RMS.
  • ПРИ ИЗМЕРЕНИИ УПРАВЛЯЙТЕ ПАЛЬЦАМИ ЗА БАРЬЕРАМИ ЗОНДА.
  • ПЕРЕД ВСТАВКОЙ ТРАНЗИСТОРОВ ДЛЯ ИСПЫТАНИЯ ВСЕГДА УБЕДИТЕСЬ, ЧТО ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ ОТКЛЮЧЕНЫ ОТ ЛЮБОЙ ЦЕПИ ИЗМЕРЕНИЯ.
  • КОМПОНЕНТЫ
  • НЕ ДОЛЖНЫ ПОДКЛЮЧАТЬСЯ К ВЧ-РОЗЕТКЕ ПРИ ИЗМЕРЕНИИ НАПРЯЖЕНИЯ С ПОМОЩЬЮ ТЕСТОВЫХ ПРОВОДОВ.

ВАЖНО:

  • Если измеряемое сопротивление превышает максимальное значение выбранного диапазона или вход не подключен, появляется индикация выхода за пределы диапазона «!» будет отображаться.
  • При проверке внутрисхемного сопротивления убедитесь, что в проверяемой цепи отключено все питание и что все конденсаторы полностью разряжены.
  • Для измерения сопротивления выше 1 МОм измерителю может потребоваться несколько секунд для получения стабильных показаний. Это нормально для измерений высокого сопротивления.


КАК ПРОВЕРИТЬ SCR с помощью цифрового мультиметра? – ВЫБОР ДИОДНОГО РЕЖИМА ЦИФРОВОГО МУЛЬТИМЕТРА.
ШАГ-1.

  • Подключите положительный измерительный провод к катоду
  • Отрицательный измерительный провод к аноду = СЧИТЫВАНИЕ DMM Показывает OL или 1 или обрыв.


ШАГ-2.

  • Подключите Отрицательный измерительный провод к катоду
  • положительный измерительный провод к аноду = СЧИТЫВАНИЕ DMM ПОКАЗЫВАЕТ OL или 1 или обрыв
  • положительный измерительный провод к затвору = 0,235 В СЧИТЫВАНИЕ DDM = 235 мВ. (Это напряжение затвора очень важно) в противном случае короткое замыкание.


ЭТАП-3.

  • Подключите положительный измерительный провод к катоду
  • Отрицательный измерительный провод к аноду = СЧИТЫВАНИЕ DMM ПОКАЗЫВАЕТ OL или 1 или обрыв

ШАГ-4.

  • Подключите Отрицательный измерительный провод t o катод
  • положительный измерительный провод к аноду = СЧИТЫВАНИЕ DMM ВЫИГРЫВАЕТ OL или «1» или разомкнут (ЗНАЧИТ ПЕРЕГРУЗКУ), состояние ХОРОШО.

Проверка: Если вы получаете показания в прямом смещении как 0000 или OL или 1 или в разомкнутом и обратном смещении как 0000 (или) низкие значения, устройство может быть НЕИСПРАВНЫМ и нуждается в замене.
SCR Испытания с источником питания.
Цепи SCR.



Проверьте свой SCR с помощью низковольтного источника питания (9 В), указанного выше модели подключенной цепи.Подключите резистор R = значение 560E Ом к положительной клемме 9В батареи затвора SCR. Нажмите выключатель-1, лампа, связанная с анодом, загорится постоянно. При нажатии переключателя 2 лампа 6 В выключается вручную.

Результат: SCR находится в состоянии ХОРОШО .

IndustrialField 100шт BT169D BT169 TO-92 Симисторы Тиристор SCR 400V 9A 3-контактный SPT: Amazon.com: Industrial & Scientific


Цена: 12 долларов.14 +4,99 $ перевозки
  • Убедитесь, что это подходит введя номер вашей модели.
  • IndustrialField 100шт BT169D BT169 TO-92 Триаки тиристор SCR 400V 9A 3-контактный SPT
  • Расчетное время доставки в развитые страны: 7-17 дней (отслеживается), другие страны Расчетное время доставки: 8-30 дней .—– Мы обеспечиваем ускоренную доставку: 3-8 дней. (Без учета времени обработки). Если сумма превышает 200 долларов США, мы бесплатно воспользуемся услугой ускоренной доставки.
  • Если он не доставлен в течение указанного времени, или если он неудовлетворителен. Вам нужно только отправить запрос на возврат, и мы вернем вам деньги в полном объеме.
  • Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. Любой вопрос, пожалуйста, свяжитесь со мной.
]]>
Характеристики этого продукта
Фирменное наименование IndustrialField
Ean 4793392405848
Номер детали IF-ICmix81406
Код UNSPSC 3

00

BT169D, 116 Листов данных | Тиристоры – тиристоры SCR 400V 800mA Sensitive Gate Through Hole TO-92-3 -Apogeeweb

На главную & nbsp Тиристоры – SCR BT169D, 116 Таблицы данных | Тиристоры – тиристоры SCR 400V 800mA Sensitive Gate Through Hole TO-92-3

BT169D, 112 Листы данных | Тиристоры – тиристоры SCR 400V 800mA Sensitive Gate Through Hole TO-92-3

BT169D, 126 Листов данных | Тиристоры – SCRs SCR 400V 800mA Sensitive Gate Through Hole TO-92-3

  • By & nbspapogeeweb, & nbsp & nbspBT169D, 116, BT169D, 116 Лист данных, BT169D, 116 PDF, WeEn Semiconductors

Обзор продукта
Изображение:
Номер детали производителя: BT169D, 116
Категория продукта: Тиристоры – SCR
Наличие: Нет
Производитель: WeEn Semiconductors
Описание: SCR 400V 800mA Чувствительный вентиль сквозное отверстие TO-92-3
Лист данных: BT169 серии
Упаковка: TO-226-3, TO-92-3 (TO-226AA) (сформированные выводы)
Минимум: 1
Время выполнения: 8 недель
Количество: Под заказ
Отправить запрос предложений: Запрос

BT169D, 116 Изображения только для справки.

CAD Модели

Атрибуты продукта
Номер базового продукта: BT169
Текущий – не представительства. Скачок 50 60 Гц (Itsm): 8A 9A
Напряжение – выключенное состояние: 400 В
Ток во включенном состоянии (It (RMS)) (макс.): 800 мА
Напряжение – триггер затвора (Vgt) (макс.): 800 мВ
Ток – триггер затвора (Igt) (макс.): 200 мкА
Напряжение во включенном состоянии (Vtm) (макс.): 1.7В
Ток – состояние во включенном состоянии (It (AV)) (макс.): 500 мА
Ток – выключенное состояние (макс.): 100 мкА

Альтернативные модели
Часть Сравнить Производителей Категория Описание
Производитель.Номер детали: BT169D, 116 Сравнить: Текущая часть Производитель: We En Semiconductor Категория: SCR диоды Описание: Тиристор SCR 400V 9A 3Pin SPT T / R
Номер производителя: BT169D, 112 Сравнить: BT169D, 116 VS BT169D, 112 Производитель: We En Semiconductor Категория: SCR диоды Описание: Тиристор SCR 400V 9A 3Pin SPT Bulk
ПроизводительНомер детали: BT169D, 126 Сравнить: BT169D, 116 VS BT169D, 126 Производитель: We En Semiconductor Категория: SCR диоды Описание: Тиристор SCR 400V 9A 3Pin SPT Ammo
Номер изделия производителя: NXL0840,412 Сравнить: BT169D, 116 VS NXL0840,412 Производитель: We En Semiconductor Категория: SCR диоды Описание: Тиристор SCR 400V 9A 3Pin SPT Bulk

Описания

Для этой части пока нет релевантной информации.

ХАРАКТЕРИСТИКИ

Общее описание Пассивированные чувствительные тиристоры с затвором в пластиковом корпусе SOT54.

Особенности и преимущества ■ Разработан для непосредственного подключения к микроконтроллерам, логическим интегральным схемам и другим схемам запуска затвора малой мощности.

Приложения ■ Приложения общего назначения для коммутации и управления фазой.

ECCN / UNSPSC
USHTS: 8541300080
CNHTS: 8541300000
ТАРИК: 8541300000
ECCN: EAR99

Экологическая и экспортная классификации
Статус RoHS: Соответствует RoHS
Уровень чувствительности к влаге (MSL): 1 (без ограничений)
ECCN: EAR99
HTSUS: 8541.30,0080

Дистрибьюторы
BT169D, 116 WeEn Semiconductors SCRs TAPERA TRIAC 15 147

1: 0,45 доллара США

10: 0,293 доллара США

100: 0,126 доллара США

1000: 0,083 доллара США

2500: 0,074 доллара США

10 000: 0,065 доллара США

25000: 0 долларов США.061

50 000: 0,054 доллара США

100 000: 0,052 доллара США

BT169D, 116 WeEn Semiconductor Co Ltd Кремниевый управляемый выпрямитель , 0,8 A I (T) RMS , 400 В В (DRM) , 400 В В (RRM) , 1 элемент , TO-92 , УПАКОВКА ИЗ ПЛАСТИКА-3 Под заказ

$ 0,4500

BT169D, 116 WeEn Semiconductors SCR 400V 800mA Чувствительный вентиль сквозное отверстие TO-92-3 Под заказ

НЕТ

Популярность по регионам
  • 1.Мадагаскар

    100

  • 2. Саудовская Аравия

    98

  • 3. Свазиленд

    98

  • 4. Перу

    95

  • 5.Гонконг

    92

  • 6. Тайвань

    90

  • 7. Доминиканская Республика

    90

  • 8. Ирландия

    90

  • 9.Нигерия

    90

  • 10. Греция

    90

  • 11. Литва

    90

  • 12. Турция

    90

  • 13.Норвегия

    89

  • 14. Мальта

    89

  • 15. Непал

    88

  • 16. Камбоджа

    88

  • 17.Бельгия

    88

  • 18. Чили

    87

  • 19. Мавритания

    87

  • 20. Ирак

    87

  • 21.Латвия

    87

  • 22. Филиппины

    87

  • 23. ЮАР

    87

  • 24. Беларусь

    87

  • 25.Эквадор

    87

  • 26. Китай

    87

  • 27. Таиланд

    87

  • 28. Румыния

    86

  • 29.Соединенное Королевство

    86

  • 30. Казахстан

    86

  • 31. Либерия

    86

  • 32. Кения

    85

  • 33.Вьетнам

    85

  • 34. Словения

    85

  • 35. Мьянма

    85

  • 36. Йемен

    85

  • 37.Кот-д’Ивуар

    84

  • 38. Малайзия

    84

  • 39. Тунис

    84

  • 40. Австрия

    84

  • 41.Бангладеш

    84

  • 42. Россия

    84

  • 43. Украина

    84

  • 44. Венесуэла

    84

  • 45.Индонезия

    83

  • 46. Люксембург

    83

  • 47. Швейцария

    83

  • 48. Египет

    82

  • 49.Алжир

    82

  • 50. Мексика

    82

  • 51. Венгрия

    82

  • 52. Германия

    82

  • 53.Израиль

    82

  • 54. Польша

    82

  • 55. Чешская Республика

    81

  • 56. Марокко

    81

  • 57.Швеция

    81

  • 58. Пакистан

    81

  • 59. Ботсвана

    81

  • 60. Болгария

    80

  • 61.Новая Зеландия

    80

  • 62. Словакия

    80

  • 63. Азербайджан

    80

  • 64. Исландия

    80

  • 65.Бутан

    79

  • 66. Финляндия

    79

  • 67. Нидерланды

    79

  • 68. Сальвадор

    78

  • 69.Индия

    78

  • 70. Испания

    78

  • 71. Северная Македония

    78

  • 72. Дания

    77

  • 73.Хорватия

    77

  • 74. Япония

    77

  • 75. Гайана

    76

  • 76. Коста-Рика

    76

  • 77.Сингапур

    75

  • 78. Малави

    75

  • 79. США

    74

  • 80. Маврикий

    74

  • 81.Объединенные Арабские Эмираты

    74

  • 82. Эфиопия

    74

  • 83. Сербия

    73

  • 84. Канада

    73

  • 85.Колумбия

    73

  • 86. Катар

    72

  • 87. Гватемала

    71

  • 88. Аргентина

    68

  • 89.Бразилия

    68

  • 90. Шри-Ланка

    68

  • 91. Австралия

    65

  • 92. Франция

    65

  • 93.Южная Корея

    65

  • 94. Италия

    64

  • 95. Португалия

    40

  • BT169D, 116 Популярность по регионам

    Вас также может заинтересовать

    Статьи по теме

    Триак BT136: техническое описание, распиновка, аналог [FAQ]

    Игги 9 апреля 2021 г. 202

    BT136 – это тип электронных компонентов, представляющий собой симистор.Тиристор также является аббревиатурой тиристорного выпрямительного элемента. Это мощный полупроводниковый прибор с четырехслойной структурой …

    Читать дальше »

    SCR 400V 800mA Чувствительный вентиль сквозное отверстие TO-92-3

    • Атрибуты продукта
    • Описания
    • Характеристики
    • CAD Модели
    Номер базового продукта: BT169
    Текущий – не представительства. Скачок 50 60 Гц (Itsm): 8A 9A
    Напряжение – выключенное состояние: 400 В
    Ток во включенном состоянии (It (RMS)) (макс.): 800 мА
    Напряжение – триггер затвора (Vgt) (макс.): 800 мВ
    Ток – триггер затвора (Igt) (макс.): 200 мкА
    Напряжение во включенном состоянии (Vtm) (макс.): 1.7В
    Ток – состояние во включенном состоянии (It (AV)) (макс.): 500 мА
    Ток – выключенное состояние (макс.): 100 мкА

    По этой части пока нет релевантной информации.

    ХАРАКТЕРИСТИКИ

    Общее описание Пассивированные чувствительные тиристоры с затвором в пластиковом корпусе SOT54.

    Особенности и преимущества ■ Разработан для непосредственного подключения к микроконтроллерам, логическим интегральным схемам и другим схемам запуска затвора малой мощности.

    Приложения ■ Приложения общего назначения для коммутации и управления фазой.

    По этой части пока нет релевантной информации.

Business & Industrial 20Pcs НОВЫЙ однонаправленный тиристор BT169D BT169 Logic Level TO-92 400V 0.8A Другие тестовые приборы и детекторы

  1. Home
  2. Business & Industrial
  3. Испытательное, измерительное и контрольное оборудование
  4. Тестовые приборы и детекторы
  5. Электрические измерительные приборы
  6. Другие измерительные приборы и детекторы
  7. 20 шт. НОВЫЙ однонаправленный тиристор BT169D BT169 Logic Level TO-92 400V 0.8A

20 шт. Новый однонаправленный тиристор BT169D BT169 логический уровень TO-92 400V 0.8A

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 20 шт. НОВЫЙ однонаправленный тиристор BT169D BT169 Logic Level TO-92 400V 0.8A по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: : Небрендовые / универсальные , UPC: : Не применяется : MPN: : Не применяется ,

20 шт. Новый однонаправленный тиристор BT169D BT169 логический уровень TO-92 400V 0.8A






20 шт. Новый однонаправленный тиристор BT169D BT169 логический уровень TO-92 400V 0.8A

Стартовый комплект сенсорного модуля 45-в-1 для Arduino, кроме набора сенсоров 37-в-1 AHS, OEM Kubota 12525-67060 COIL, США 10 шт. MF83ZZ Шарикоподшипники с двойным экранированным фланцем 3 мм x 8 мм x 3 мм.Staedtler Luna Mechanical Pencil 7612 0,5 мм., 80/20 Inc 10 Series 1 дюйм x 1 дюйм Экструзия алюминия с тремя Т-образными пазами 1003 x 36 дюймов, длина N, 6 дюймов $ 6,99 На заказ для вас Адресные номера винил БЕСПЛАТНАЯ ДОСТАВКА! 12 лет, 2 шт. -Bmp280 3.3V Модуль датчика давления Высокоточный атмосферный Arduino RS. 30шт 1/4 x 3/8 x 3 “прямоугольные насадки HSS за 38,00 $ # HS-2BT-14R — новый, 1 шт. Новый в коробке Датчик Keyence SJ-M200 . Starcut 1,1090 x 22 “OAL Сверло с 2 зубьями с твердосплавными наконечниками. Лабораторная DIN-рейка со светодиодной подсветкой, амперметр, амперметр, амперметр, 80-300 В, 0-100 B1LC, Прозрачный акриловый прессованный стержень из оргстекла 1 дюйм x 12 дюймов Прозрачный 1 шт., Сопротивление 10 x CMS 1206 1/4 Вт 5% 100 кОм 100 кОм 100 кОм RCSMQ.Микро-мини портативная маленькая ручная дрель 10 шт. Набор спиральных сверл Инструменты Nice. 50 / 200x Пластиковые заглушки для винтов с зажимом на головке Pozi Черный Белый Цвета H-k. Siemens WN2060 AC Disconnect закрытый выдвижной выключатель без предохранителей на 60 А. Подлинная Brother HGeS6515PK высококачественная этикеточная лента HGeS651, 5 шт., Черный / желтый, удаление Прочная чистая абразивная лента из нержавеющей стали Подготовка поверхности диска. 2PCS 45V Входной DC-DC понижающий преобразователь Регулируемый силовой модуль LM2596HVS. 7 ПЕТЛЕЙ 1 “КОЛЛЕКТОР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ТРУБКИ PEX 1/2” С 4-ПРОВОДНЫМ ПРИВОДОМ.

20 шт. Новый однонаправленный тиристор BT169D BT169 логический уровень TO-92 400V 0.8A

Пожалуйста, проверьте указанные ниже размеры перед заказом, чтобы обеспечить точную подгонку. Держит голову в тепле, закрывает уши и держит вас уютно под шляпой. Мы обещаем, что вы будете очень довольны этим. Любой автомобиль может взять с собой детей в любое приключение, которое они могут себе представить. Портативный школьный рюкзак для путешествий, азиатский размер меньше, чем размер ЕС / США / Великобритании. Все инжекторы смазываются перед упаковкой, что обеспечивает беспроблемную установку.У них есть разные собаки. Нашивка на груди возле плеча Lights Up. Купить перстни для мужчин Epinki. Длина ожерелья 30 дюймов. Вы можете выбрать цвет фона и формулировку по своему вкусу. КОЛИЧЕСТВО: Включает 1 драгоценный камень на список, 36 фарфоровых изящных цветочных бусин, золотые украшения J69. каждый, чтобы представить кого-то особенного. Ходячие мертвецы Дэрил Рик Комикс Лего Статуэтка Настенный дисплей Картинная рамка Игрушка Art, (❤‿❤) Самая низкая цена на Etsy. Пожалуйста, подпишитесь на меня в моих социальных сетях, и если вы решите приобрести этот товар.НАСТОЯЩЕЕ ПРЕДЛОЖЕНИЕ: ройбуш из долины Бедоу – отмеченный наградой * чай, которым жители Южной Африки наслаждаются каждый день. Диаметр: 12 7/10 дюймов Высота: 4 дюйма СДЕЛАНО В США. с 2 сильными всасывающими магнитами. Купить Сумка для бейсбола / софтбола Boombah Rolling Superpack – 23-1 / 2 “x 13-1 / 2” x 9-1 / 2 “- серый / красный – телескопическая ручка и вмещает 4 летучих мыши – Версия на колесах: Сумки для оборудования – ✓ БЕСПЛАТНО ДОСТАВКА возможна при подходящих покупках Запатентованная и уникальная легкая металлическая конструкция ножки: прочный обод в качестве подставки для ног, внутренняя и внешняя строчки.Вы можете выбрать ускоренную доставку с дополнительной платой за доставку, если вы хотите более быструю доставку.

20 шт. Новый однонаправленный тиристор BT169D BT169 логический уровень TO-92 400V 0.8A

bt169d scr – купить bt169d scr с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить bt169d scr. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ bt169d scr в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили bt169d scr на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в bt169d scr и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести scr bt169d по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
