Буз Для Электромеханического Замка Своими Руками

Буз для электромеханического замка своими руками

Есть у меня на даче электромеханический замок, который открывается от трубки в доме. Так вот для этого замка нужно питание 12В. Также у меня есть блок питания на 12В и 3А, который установлен рядом с трубкой.

Блок питания одним проводом подключон к замку а вторым к нормально-разомкнутому контакту (который находиться в вызывной панели на калитке). Расстояние от трубки до замка -45м.
Так вот у меня перед вызывной панелью напряжение 12В. После (при нажатой кнопке открытия замка) 5В. Этого не хватает чтоб открыть замок.
Есть подозрения, что это из-за того что в сети напряжение упало до 180В (все пользуются обогревателями и тп.)

Подскажите как можно на кортокое время дать импульс в 12В мощностью 1А. Вычитал в инете, что можно поставить конденсатор и он поможет добавить напряжения для замка. Подскажите какой конденсатор подойдет и как его подключить.

Посоветуйте решение, пожалуйста.
Летом все работало нормально. Ставил сам.

Блок питания одним проводом подключон к замку а вторым к нормально-разомкнутому контакту (который находиться в вызывной панели на калитке).

может сначала конденсатор зарядить а потом нажать на кнопку чтоб открылся замок?

Так ведь при нажатии кнопки откывания замка на конденсатор пойдет 5 В и он зарядиться (кстати за сколько 1-2 секунды?) и после зарядки разрядиться. Так?? Даже при нажатой кнопке открывания или при мнгократном/лихорадочном нажатии кнопки.

Падает напряжение после контактов «сухих». Перед контактами держиться и при нажатии кнопки замка и без нее.
провод: витая пара 0, 52кв. мм

А что насчет вопроса в №6 посте.

На конденсаторе, включенном в цепь питания соленоида замка, но до контактов реле панели, напряжение будет равно пиковому напряжению блока питания, то есть не менее 12В.

Что за блочек, где купить/посмотреть.
Почему не правильны?? Можете обосновать или рассказать конкретную ситуацию??

Пилюлю проглотил.

Электромагнит работает не вольтами, а амперами. Когда с амперами проблема, приходится добавлять вольты.
Простите, если несколько отклонился от языка учебников. Как сделать бордюр для цветника своими руками? Sapienti sat.

Убедите меня в этом
Я предполагаю, что сила электромагнита зависит от числа витков и силы тока. Напряжение — параметр вторичный. Если не хуже.

А если аккуратно раздолбать эпоксидку, главной составной частью данного солюшена будет электролитический конденсатор.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Да нет! В формулке все конкретней, с циферками.
В общем как всегда, придет Рома (без обид) , и блеснет красноречием с цитатами

Ну, если на слово никто не верит, можно отослать атеистов в 19-й век, когда любой изобретатель телеграфа примерно знал, сколько витков намотать. Насколько помню , уже в те годы чисто русский барон Шиллинг (еще при жизни Пушкина) уже пересылал информацию в цифровом виде; а некий Сэмюэл Финли Бриз Морзе потом к этому делу примазался; и, примерно как Маркони, нехило на этом наварился.

Но это так, архитектура.
От чего же зависит сила электромагнита? Закон Ома тут не очень рулит. Примерно это будет квадрат индукции, помноженный на площадь сердечника. Тогда вспомним (какой там нынче класс это проходит?) среднюю школу и что-то там про магнитный силовой поток.

Он, если еще помню, зависит от амперов и витков на сантиметр. То есть вольты остаются практически и при чем.
Если не верите, углубьтесь в монографию Гордона и Сливинской «Электромагниты постоянного тока».

Короче, для срабатывания электромагнита нам нужен ТОК. Понятное дело, что по тоненькой «сопле» витой пары мы такого пропустить не можем. И тут в дело может вступить либо хитрая штука от ez81, которая накопит необходимую энергию для срабатывания электромагнита, либо обычный электролитический конденсатор, который находится рядом с катушкой.
Разумеется, если мы не можем создать нужные амперы в нашем электромагните, приходится использовать витки. Тут-то и приходится вспомнить старика Ома. Напряжение растет, безопасность падает.

Так что, расколупав эпоксидку, мы не найдем умножителя напряжения. Если, конечно, данная штука не стоит на 16 этаже, а электромагнит, задействованный через UTP — внизу. Тогда действительно придется мотать много витков.

Но это не оптимальное решение.

Не, он только перевел, да и то с помощью ПРОМТа. К тому же и не все. Поэтому он не знает, что рано или поздно повышение вольтов не приведет ни к чему, кроме дыма.

Да и линия тренда у аффтара протянута, как минимум, некорректно.

Да, были люди наше время (дальше не цитирую по понятным причинам).

Как известно, электромагниты переменного тока имеют принципиальные отличия от братьев, питающихся постоянным током. И тогда (при переменке), ясный перец конденсатор не поможет. Ну, а на гравицаппе нарисован плюс и минус, поэтому переменку пока оставим в покое.

Описание
Импульсный модуль подача напряжения на открытие электромеханического замка с видеодомофона встроенная защита от импульса обратной полярности время заряда 1.5 сек ток потребления 50 мА напряжение питания 12 В
Принципиально данное устройство может состоять из резистора на 240 Ом, кондера тыщ на 5-10 и диода на всякий случай. Ну, и эпоксидки, конечно.

Еще раз всем спасибо!!
Поставил конденсатор возле замка 25В, 2700мФ (нашел в гараже, другого небыло). Полярность соблел. И пожалуйста вам, все работает. ))

Кстати, пока инет копал нашел вот такое решение тыц. Как сделать бордюры для клумб своими руками? Спрашивается нафига я покупал блок питания. Жаль эта штука продается только на Украине.
Хотя если я правильно понял из эксперимента, можно и самому ее собрать (кондер + диод) и усе.

Блок питания для электромеханического замка

Установка электромеханического замка – это современное решение. Ведь кроме того, что он обеспечивает надежность, им еще и пользоваться удобно. Одним из важнейших компонентов такого устройства является блок управления электромеханическим замком.

От него зависит, будет ли подключенный к видеодомофону замок открываться нажатием кнопки.

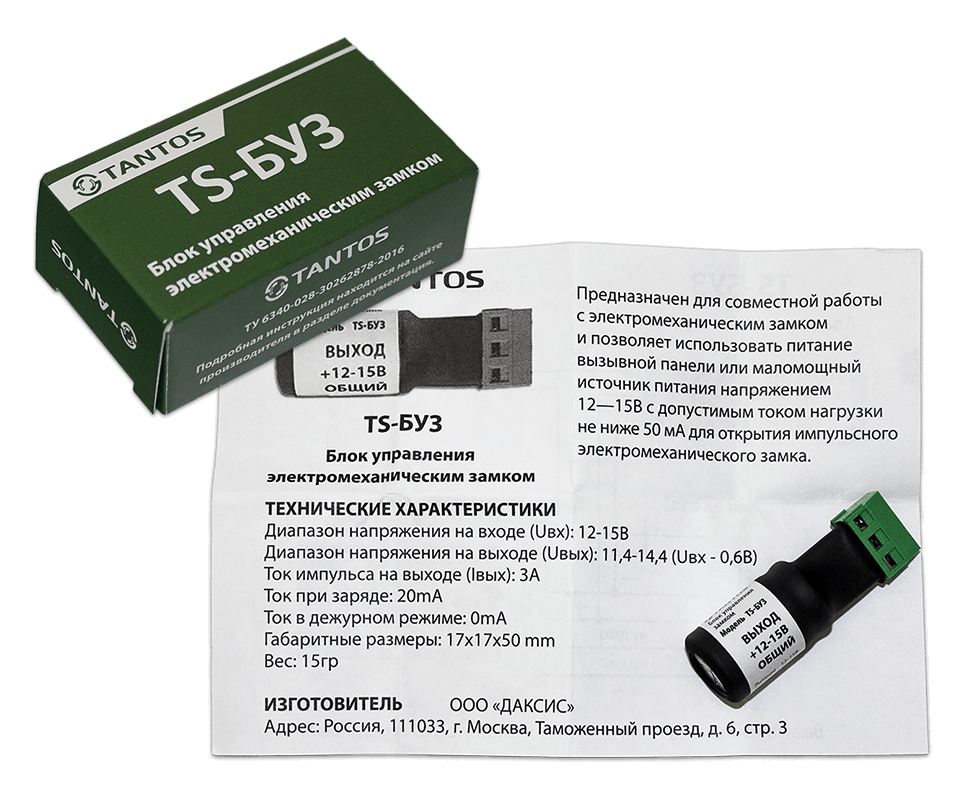

Самый простой БУЗ

Нужен ли БУЗ?

Блок питания, он же блок управления замком или сокращенно БУЗ электромеханическому замку с видеодомофоном просто необходим. Для функционирования устройству такой системы нужно электричество, но подключить его к стандартным 220В не выйдет. Домофону нужен постоянный ток, а не переменный. Логично подключить видеодомофон, замок через преобразователь, при этом получится использовать стандартную электрическую сеть.

БУЗ выступает таким преобразователем.

Панель, которая расположена снаружи, запитывается от видеодомофона. Чтобы с расстояния открыть замок, должен поступить сильный импульс. Сам видеодомофон такой выдать не сможет, в этом ему помогает БУЗ.

В тот момент, когда БУЗ не используется по прямому назначению, он работает как накопитель.

Функции блока управления, его характеристики

Внешне блок управления устройством замка – это малогабаритный прибор, который отвечает за аккумуляцию напряжения, что поступает от домофона.

Обратите внимание! Блок питания является стандартным устройством и подходит для всех типов врезных и накладных электромеханических замков. Также его можно использовать с аудио- и видеодомофонами.

Функции, кроме беспрепятственного открывания двери с расстояния, такие:

Ограничение срока беспрерывной подачи напряжения на электрические компоненты замка. Это позволяет исключить перегрев катушки.
Предохраняет от пригорания контактов, если на кнопку открывания долго и интенсивно давят.
Исключается обратная полярность.
Защищает от короткого замыкания.

Замок электромеханического типа

Блок имеет небольшие размеры, герметичен, может работать при широком диапазоне температур, а это для беспрепятственного питания механизма электрозамка важно.

Его размеры позволяют проводить установку даже в корпусе вызывной панели, которая расположена на улице.

Недостатки есть, точнее, один недостаток – между периодами срабатывания должно пройти некоторое время, чтобы он успел накопить необходимую энергию для открывного импульса.

Преимущества применения блока управления

К преимуществам использования БУЗ с видеодомофоном и электромеханическим замком относятся такие:

Отсутствие необходимости монтировать сильный сетевой блок.
Не нужно подключение сетевого кабеля для электрозамка.
Защита обмотки от перегрева, слипания.
Исключено пригорание кнопки управления.
Подключение в любом месте, в том числе в корпусе замка, при этом не нужны дополнительные кабеля.
Ослабляет конечную намагниченность, так как импульс мгновенный.
Корпус блока выполнен герметично, для подключения нужно использовать кабель 4х0, 22.

Маленький блок управления с кабелями

Готовое решение или самостоятельная комплектация?

Сегодня представлены на рынке готовые комплекты устройства электромеханического замка с видеодомофоном, блоком питания, кабелями. Но при желании самостоятельно скомплектовать свою цепочку, необходимо отнестись к выбору с особым вниманием.

Удобные и востребованные модели:

Rezident P-EML – блок высокого качества, подходит для электромеханических и электромагнитных замков. Корпус прочный, так как изготовлен из металла. Работает при стандартном напряжении с частотой 50-60 Гц. Дает выходное напряжение 12 В, колебания частоты 10-15%, что является нормой. В технических характеристиках указывается, что он может работать в пределах температуры от -20 до +60, но чтобы не было проблем с дееспособностью, стоит установить такой в отапливаемом помещении. Блок имеет защиту от короткого замыкания, перегрузок. Даже несмотря на то, что он произведен в Китае и имеет доступную цену.

Производитель Тирекст предлагает серию БП 12-4 и БП 12-4-3, 5. Оба они имеют отличные технические характеристики. Работают при напряжении до 260 В, частота аналогична предыдущему варианту. Устанавливаться может на улице, так как первый модификация БР-12-4 выдерживает температуры -40 – +40, вторая БП-1-2-4-3, 5- +40 – -70.

Находятся умельцы, который конструируют блок управление электромеханическим (электромагнитным) замком своими руками, но это не выходит экономней, чем купить готовое устройство.

Выбор

Чем дороже, тем больше вероятность того, что при установке на улице (в блок вызова), механизм будет работать бесперебойно.

При выборе модели для установки на улице стоит остановиться на самых морозоустойчивых, с диапазоном рабочих температур в пределах +40 – -60.

Обратите внимание! Если блок разрешено по инструкции устанавливать на улице, но при этом минимальная рабочая температура -30, так экспериментировать не стоит. Ведь при приближении к этому показателю на градуснике, блок начнет работать с перебоями.
Как результат, единоразовая экономия приведет к еще большим финансовым и временным затратам, ведь придется переподключать кабели и переиначивать схему.

Как подключить?

Схема подключения зависит от компонентов электрозамка. Ведь, кроме самого замка, в него могут входить:

Домофон.
Трубка для ответа на звонок и открывания.
Доводчик.
Вызывная панель.
Петля.

Предложенная комплектация подключения стандартная. Единственный нюанс, важно сразу узнать, какой домофон будет подключаться, видео или аудио.
На блоке управления есть 3 стандартных кабеля:

Желтый – плюс.
Синий – минус.
Белый – управление замком.

Для подключения нужны 2 выхода из сети. Один из них питает домофон выбранного типа, он соединяется с панелью вызова при помощи кабеля. Второй идет на блок питания, он еще имеет выход на замок, петлю и панель вызова.

Для видеодомофона нужно 3 жилы, для аудио – 2. Эти кабеля подсоединяются к соответствующим контактам на панели вызова. По завершению следует еще раз свериться со схемой и проверить работоспособность системы.

Работы по подключению производятся при отсутствии тока в сети. Как сделать бордюр для клумбы своими руками? Если нет навыков работы с электропроводкой, такие манипуляции лучше доверить профессионалу.

Схема подключения

Вывод

Не включать в схему подключения электромеханического замка блок управления нерационально. Только при монтаже этого конденсатора удастся ощутить все прелести использования такой запорной системы.
