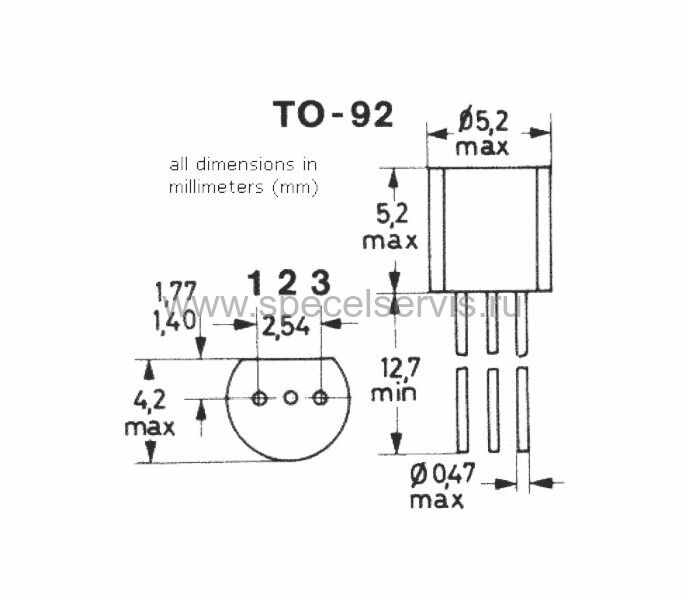

транзистор C8550 (KTC)

Выберите категорию:

Все TV. AUDIO. VIDEO » Аксессуары » Разветвители Сплитеры » Переходники » Прочие Диоды » Диодные мосты » Тиристоры, симисторы » Индикаторы » Стабилитроны » Оптопара » Выпрямительный » Варикап » Шоттки » Лазер » Фотодиоды » Супрессоры Динамики Инструмент » Ручной »» Отвертки »»» Монтажные »»» Диэлектрические »»» Наборы »»» Прочие »» Оптические приспособления »»» Наголовные лупы »»» Монтажные лупы »»» Бестеневые лупы »»» Прочие »» Губцевый инструмент »»» Бокорезы, Кусачки »»» Плоскогубцы, Тонкогубцы, Длинногубцы »»» Клещи обжимные »»» Прочие »» Инструмент »»» Пинцеты »»» Скальпели, Ножи »»» Прочие »» Расходные материалы и аксессуары »»» Сверла »»» Жало »»» Прочие » Электрический »» Паяльники »» Клеевые пистолеты »» Термофены »» Прочее »» Паяльные станции Источники питания » Аккумуляторы »» R03/ AAA/ 286 »» R06/ AA/ 316 »» Свинцово-кислотные »» Прочие аккумуляторы »» литий-полимерные аккумуляторы » Блоки питания » Зарядные устройства » Конверторы » Элементы питания »» R03/ AAA/ 286 »» R06/ AA/ 316 »» R14/ C/ 343 »» R20/ D/ 373 »» 3R12/ 3336 »» 6F22/ крона »» Часовые элементы »» Литиевые диски »» Батарейки для сигнализации »» Фотоэлементы »» Для слуховых аппаратов »» Прочие элементы питания » Прочие Кабельная продукция и аксессуары » Кабель »» Акустический »» Силовой »» Телевизионный »» Телефонный »» Прочие кабеля » Крепление кабеля » Провод » Прочие » Удлинители »» Сетевые »» Прочие » Фильтры сетевые » Шлейфы » Шнуры Коммутационные изделия » Клеммы » Кнопки » Микрокнопки » Микропереключатели » Ответвители » Панельки » Переключатели » Прочие » Соединители » Тумблеры » Герконы Конденсаторы » Неполярные » Полярные » Прочие » Пусковые КОПИ-центр Микросхемы Пайка.

Клей. Химия. » Клей » Припой » Химия » Маркеры » Прочие Платы макетные Приборы » Мультиметры » Прочие Разъемы » Аудио. Видео » Антенные » Зажимы » Кабельные наконечники » Клеммники. Клеммные колодки. » Питания » D-SUB » IDC » USB » Высокочастотные » Штыри и гнезда для плат » Прочие Расходные материалы » Изолента » Термоусадочная трубка » Прочие Резисторы » Постоянные резисторы » Переменные резисторы » Варисторы » Прочие Реле Светильники.
Фонари » Ночники » Светильники »» Настольные »» Настенные » Фонари »» Налобный »» Аккумуляторный »» Кемпинговый »» Светодиодный »» Брелок »» Велосипедный »» Динамический »» Прочие Светодиоды Светодиодная лента. Аксессуары » Светодиодная лента » Блоки питания » Аксессуары Телефония » Вилки » Розетки » Шнуры » Прочие Транзисторы Установочные изделия » Вентиляторы » Держатели »» Батареек »» Предохранителей »» Светодиодов » Звукоизлучатели » Микрофоны » Кварцевые резонаторы » Прочие » Ручки для РЭА » Метизы, крепеж Устройство защиты » Выключатели-автоматы » Предохранители »» Автопредохранители »» Автоматические выключатели »» Термопредохранители »» 4х15 »» 5х20 »» 6х30 »» 10х38 »» Прочие »» Предохранитель СВЧ Хозяйственные товары » Метеостанции » Радиоприемники » Электрокипятильники » Прочие Чип конденсаторы » 0805 » 1206 » 0607 » Танталовые » Прочие Чип резисторы » 0805 » 1206 » Прочие Электролампы » Для фонарей » Неоновые » Коммутаторные » Самолетные » Специальные и профессиональные » Миниатюрные » Люминисцентная » Светодиодные Электротехнические изделия » Вилки » Выключатели » Патроны » Переходники » Розетки » Стартеры » Тройники » Прочие » Фонари и светильники Прочее Заказ 1-2.
sale

Производитель:

Все1-2.saleA&OABBACPAgelentALFAAMDAMTECHAnarenANENGAnhui Safe Electronics Co., LtdAnsmannAPECapeuronASDATMEGAATMELAttacheAUKAVEAVIORAAVS ELECTRONICSAVXAWSWBAOKEZHEN ELECTRONICBaronsBerlingoBOOMBosi toolsBOURNSBRIDGELUXBrunoViscontiBRUSHTIMECamelionCANNONCapXonCardinallCCOChangCHEMI.CONCHIPSEACNDIYLFCNEIECComchipComtechConnectorConnflyCREECROWNCZTDaewooDC ComponentsDegsonDeltaDigitexDingfengDIOTEC SEMICONDUCTORDPTDPT Diptronics ManufacturingDragon SityDuracellEASTEastpowerEATONEcmaxEcolaEddingEEMBEKFEKF ElectrotechnicaElcoELEMENTElzetEnergizerEnergy Tehnology CoEnlincaEPCOSEPISTARERGOLUXErichKrauseESKAFairchildFANUCFeronFinderFITFOCUSrayFORYARDFSCFujiGalaxyGarinGaussGEGeneralGERMANYGL (New Land Group Co., LtdGolden PowerGPGTFGuanzhou HohgLi Opto-ElectronicHebeiHelvarHi-WattHITACHAICHITACHIHITANOHoneywellHXSHyelesiontekHyundaiiEKImationInfineonINFINIONIRFJAKEMYJamiconjaZZwayJBJETTJIAJiaweicheng Elctronic CoJieJietong SwitchJl WorldJoyin Co.

, LTDJWCOJYUKAINAKBPMKBTKECKellerKEMET Electronics CorporationKFKIAKiccKingbrightKlaukeKlebebanderKLSKodakKOH-I-NOORKOMEKomironKomtexKOOCUKRAFTOOLLast oneLDLGLITEONLittle DoktorMactronicMAKELMAKR PLASTMatsushita PanasonicMaxellMCCMCHPMean WellMECHANICMicrochip Tehhology IncMinamotoMirexMoellerMOLYKOTEMONO ElectrikMULTICOMPMurataNavigatorNEOMAXnetkoNEXNonameNSNSCNXPOmronONSOsramOT-LEDPan idnPanasonicParkPhilipsPHOENIX LIGHTPHOENIX LIGHTPilaPOWER CUBEPOWERMANPREMIERPROconnectProffProsKitProsKit,PulsarPWRQINGYINGR6RaymaxRenataRenesasREXANTRobitonRubiconRubyconRUiCHiRUSFLUXS-LineSafeLineSAFFITSAFTSAIFUSamsungSamwhaSanyoSchneider ElectricSenonAudioSEPSHARPSHESIBASiemensSilan MicroelectronicsSIMCOMSINOTOP TRADING Co. LTDSLSmartBuySOLINSSong Huei ElectricSonySPC TechnoligySTST1StabiloSTANDARTSTAYERSTMicroelectronicsSUNONSunriseSuntanSupertechSUPRASWEKOSwitronicTaizhonTaizhouTALEMATDKTDK Corporation of AmericaTDM ELEKTRICTE ConnectivityTEAPOTexasTexas InTidarTITANTOKERToshibaTRECTTi RelayTTi Relay (Tai Shing Comp)TycoULTRA LIGHTUltraFlashUNEVersalUNI-TUnielUTSVansonVartaVerbatimVetusVishayVitooneVolpeVOLSTENWagoWalsin LihwaWEENWeidyWelsoloWettoWoltaXicon Passive ComponentsXing yuanquanXLSemiYAGEOYBCYCD (Yueqing Chaodao Electrical Conne.
..Yi FengYiHuAYinZhouYJYOUKILOONYREYun-FanZEONZeonZFZhenhuiZhenHui Electronics CoZhongboАЛЗАСАльфаАтлант-ИзобильныйБелая церковьБЭЛЗВекта-21ГаммаГарнизонГлобусДалексЕвро профильЕрмакЗУБР ОВКИнтегралИСКРАИЭККалашниковКЗККитайКонтактКонтакт г.Йошкар-ОлаКопирКосмосКремнийКронаКунцево-ЭлектроКЭЛЗЛисмаЛучМастерМастикс ОООМикроММоментНе определенНева пластик ОООНЗКНОМАКОННТЦОБЛИКОНЛАЙТОтечественныеПайка и монтажПаяльные материалыПромреагентПромТехКЗК (Кузнецкий завод конденсатор)ПротонРадиодетальРадиоТехКомплектРезисторРесурсРЗППРикорРикор-ЭлектрониксРоссияРусАудиоСАВСветСветоприбор г. МинскСеймСигналСинтроникСклад РЭКСледопытСмолТехноХимСпутникСТАРТТРОФИУкркабельФАZАФАЗАФотонХенькель-русЧЭАЗЭверестЭлеком г. ПензаЭлектрик Дом Строй ОООЭлектрическая МануфактураЭЛКОД ЗАОЭраЭРКОН

Ремонт радиоуправляемой машинки своими руками замена транзисторов

Мы постараемся ответить на вопрос: ремонт радиоуправляемой машинки своими руками замена транзисторов по рекомендациям подлинного мастера с максимально подробным описанием.

В начале марта удалось приобрести отличный игрушечный радиоуправляемый джип, имеющий мощный мотор 380-й серии и серво с плавной регулировкой поворота, после чего данный девайс гонялся и в снег, и дождь, и пыль с песком. Причём испытания авто на более чем 30 заездах показали следующее: ему всё нипочём! Уже и водой заливали по уши, и песком забивался, и мокрым снегом облеплен был с головы до ног, и летел кувырком по асфальту с трамплина – а упорно ездил (если не считать пару раз отрывавшихся проводов на разъёме моего самодельного 2S аккумулятора, про который была статья тут).

Но вот и на старуху нашлась гнилуха – сгорел регулятор скорости на общем блоке управления. А дело было так: есть у этого джипа режим суперскорости, включаемый только через поворот ключа в пульте. Такая себе защита от детей, ведь тогда 2-х килограммовая машинка превращается в тяжёлый снаряд, который может снести малыша при столкновении.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Иногда включал эту супер-скорость по асфальту, а тут надумал запустить её по затрудняющей движение траве. И конечно получил перегрев мосфетов управления мотором в мостике на второй минуте заезда. Машинка перестала ездить вперёд (да и назад ехала только сразу на максимальной скорости).

Сначала отчего-то подумалось на пульт – вдруг там кнопочка где заела или контакт в переключателе пропал. Наивные мысли! ПДУ работал без проблем (это определяется косвенно по изменению тока его потребления во время разных нажатий).

Собираем пульт и переходим к сложной части – разборке блока управления серво и мотора, именуемом FY-RX01.

Это блочок, содержащий внутри радиоприёмник 2,4 ГГц, управление серво и ШИМ контроллер электромотора (путём 4-х полевых транзисторов).

Схему найти точную не удалось, да это особо и не требуется. Скорее всего сгорели какие-то из мосфетов, так как если проблема в микросхемах – можно сразу сливать воду и искать в продаже готовый модуль (да простят меня за эту ересь труЪ радиолюбители).

Транзисторы виновники торжества нашлись легко, так как были пробиты накоротко, но учитывая их безымянность встал вопрос с поиском аналога.

Вот только особо тут думать не нужно: согласно информации с блогов ремонтников этих модулей, сюда прекрасно подходят MOSFET от ШИМ питания процессоров и видеокарт ПК. Их ток примерно 30-40А, чего более чем достаточно для мотора потребляющего 5-10А.

Но есть одна проблема – выпаять их обычным паяльником, пусть и 100 ваттным, практически нереально. Они припаяны тугоплавкими припоями и скорее всего результат будет как у меня:

Пришлось задействовать паяльную станцию (термофен), после чего дело пошло и замена сгоревших полевиков успешно выполнилась. Далее смотрите на испытания радиоуправляемой машины после ремонта (а заодно испытания недавно купленной видеокамеры SONY HDR-250, так как дальше снимать видео для ютуб-канала телефоном 0,3 мегапикселя просто стыдно).

Как вы заметили, дополнительно решено было поставить светодиодные фары на 2-х LED 3 В, 300 мА подключенных через резистор 20 Ом 1 Вт к АКБ. Подключение последовательное с заниженным током 100 мА, чтоб не перегревались. Так становится понятно что авто включено, да и по тёмной улице с ними гонять превеликое удовольствие!

В общем всё работает после починки как надо, поэтому вывод делаем такой: практически все ШИМ регуляторы RC моделей построены на мосфетах и при их сгорании просто впаиваем транзисторы с плат старых нерабочих видеокарт с материнками, коих у вас должно быть немало. Всем спасибо за внимание!

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы; Привет всем! Друг попросил отремонтировать радиоуправляемую машинку. Ситуация такая: машина все время поворачивает налево. Включение сервы происходит сразу (при включении .

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Ыфвву Ваыфа из Ваыаыв (это где такой населённый пункт находится??)

На рисунке платы видна явная ошибка: транзисторы VT8 и VT6 должны быть структкуры NPN, а VT5 и VT7 – PNP. На рисунке же пары иначе представлены. Уточните – разберитесь! (См. схему, предложенную в вашей предыдущей теме!)

Да, это так!
Такое состояние должно вызываться открытием VT4, который, в свою очередь, открывается сигналом с ножки 7 микросхемы. Присутствует ли там положительный уровень?

Если положительный уровень появится одновременно на 6 и 7 ножки микросхемы, транзисторам VT5 VT6 VT7 VT8 должен приключиться кирдык. С дымом.
Пробой какого-либо из транзисторов VT3 VT4 VT5 VT6 VT7 VT8 должен привести почти к тому же.

При отсутствии положительного уровня одновременно на ножках 6 и 7 микросхемы + через резисторы R1, R2 и R5 должен открыть VT6 и VT8, обеспечив – на обоих выходах. положительный уровень на 6 ИЛИ 7 ножки микросхемы (не в коем случае одновременно!) откроет транзисторы VT1 и VT2 (на кой там два транзистора – непонятно, один вроде можно выкинуть, вместе с двумя резисторами на базу), которые замкнут R1 на массу и снимут потенциал, открывающий VT6 и VT8.

Появившийся положительный потенциал с одной из этих ножек должен открыть транзисторы VT3 (ножка 6) ИЛИ VT4 (ножка 7), а те, в свою очередь – пары VT7 VT6 ИЛИ VT5 VT8, дав напряжение одной или другой полярности на двигатель.
Вот как-то так.

На ножках 6 и 7 микросхемы сигнала нет. Удивило то, что когда поменял местами транзисторы VT5 и VT7, то на их коллекторы стало все время подаваться 5 вольт. Причем после замеров, как я понял, напряжение подаеться не на коллектор, а с коллектора. Дело в том, что померял напряжение на транзисторе VT5 между землей и коллектором. Оно равно 5,2 вольта. Я так понял, что сюда оно должно подаваться через сопротивление R11 с коллектора VT4. Но на коллеторе VT4 напряжение уже равно 5,1 вольта. Т.е. немного просаживаеться из-за сопротивления R11? Та же ситуация стала и на другом транзисторе – VT7. Кстати, тут стоят транзисторы C8550. Искал на рынке такие же. Мне сказали, что C8550, S8550 и SS8550 – это одинаковые транзисторы, но только от разных производителей! Это правда? Кстати а каким транзистором можно заменить C8550?

P. S.
VT1 и VT2 оба нужны! Это я неправильно срисовал схему. Дорожка между ихними базами обрываеться

На обе базы приходят два резистора с одинаковых точек. Транзисторы просто дублируют друг друга, значит, один лишний, но мешать не должен.

“Я так понял, что сюда оно должно подаваться через сопротивление R11 с коллектора VT4”
– Неправильно поняли. Ещё раз посмотрите схему, предложенную LiS в вашей предыдущей теме! (http://forum.rcdesign.ru/index.php?showtop. p;#entry1014102) Открытие VT4 должно привести к открытию VT5 и VT8.

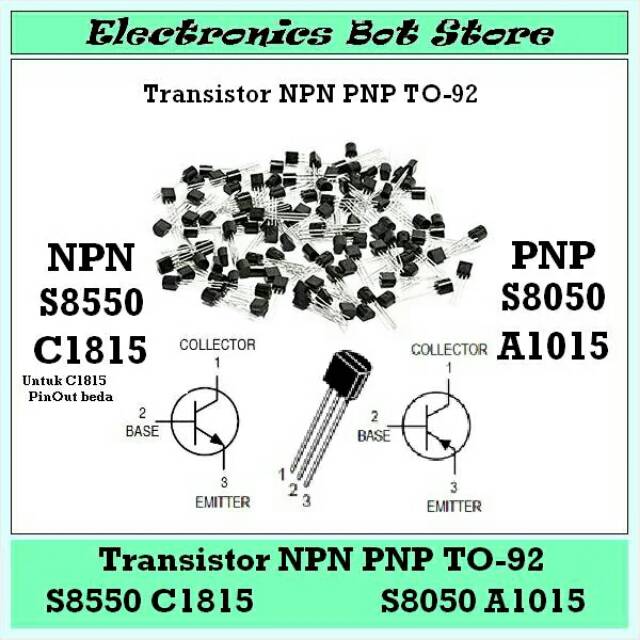

“Кстати а каким транзистором можно заменить C8550?”
– Кстати, а Вы уверены, что у Вас транзисторы VT8 и VT6 структкуры NPN, а VT5 и VT7 – PNP? Можете поставить пары КТ814 – КТ815, КТ972 – КТ973, Но внимательно с цоколёвкой.

. Тест на исправность: после удаления VT3 и VT4 и закорачивания эмиттер – коллектор VT1 – VT2 двигатель вращаться не должен, а его вращение должно говорить о неисправности пары из транзисторов VT8, VT6, VT5 и VT7. При одном неисправном транзисторе из вышеназванных двигатель вращаться не будет, но при работе сгорит ещё один транзистор или не будет отрабатываться одно из направлений вращения.
Далее. При ПООЧЕРЁДНОМ замыкании эмиттер – коллектор этих транзисторов (точнее, площадок их установки), двигатель должен вращаться в одну и другую стороны!

Технический форум по робототехнике.

kopatich » 26 сен 2015, 04:31

Medtech » 26 сен 2015, 23:50

Подать пониженное питание правильной полярности и следить за нагревом на плате, для начала от одного элемента батарейки или ограничить ток в цепи батареи автомобильной лампой на 12V включив её последовательно с питанием и смотреть за нагревом, иначе можно пожечь проводку и дорожки на плате.

Добавлено спустя 2 минуты 7 секунд:
Стоит сделать теперь фотку в хорошем разрешении другой стороны платы и расписать провода куда какие идут.

Добавлено спустя 3 минуты 27 секунд:
стоит указать маркировку диодов это как раз те самые элементы на которых падает 0,1V и выпаять парочку и прозвонить. зарядка машины подключается джеком к машине? или аккумулятор заряжается отдельно?

Добавлено спустя 2 минуты 30 секунд:
Очень замечательная надпись на релюшках, видимо точно определяет суть.

Dmitry__ » 27 сен 2015, 01:17

Myp » 27 сен 2015, 02:03

Angel71 » 27 сен 2015, 08:27

Andrew S » 27 сен 2015, 08:45

kopatich » 30 сен 2015, 03:22

(В+) и (В-) это провода от батареи, (М+) и (М-) это провода на мотор занего привода. Замыкание между контактами (М+) и (М-). Остальные провода тонкие идут на свет и чуть потолще на моторчик рулевого управления. (Рулевое управление в норме).

По поводу лезть или не лезть в електронику. Если лезть, то есть надежда, что со временем вопросов станет меньше, ну и меньше хлама в виде неотремонтированной машинки. По мотору, если ето не кз, а маленькое сопротивление, значит методом исключения надо найти, какой елемент имеет свойство “испускать дух” при переплюсовке. А тогда уж выпаивать и проверять.

Пaять умею, хотя выпаивать без “отсоса” сложно. ну или как там его называют.

По поводу скучно, мне ближе механика, на примере переделаный передний мост на модели. Пластик не выдержал наезд большого брата. Замена на дюральку. Вот там было и выкинуть, и новое вставить.

Medtech » 30 сен 2015, 10:36

Myp » 30 сен 2015, 10:54

да, управление мотором явно сделано на релюшках.
одна релюшка включает питание, остальные две меняют полярность на моторчик

для начала надо отсоединить оба мотора и прислушаться к работе платы при включении хода вперёд/назад.
может хоть одно будет щёлкать

надо искать транзистор который стоит рядом с не щёлкающим реле, одна ножка транзистора будет соединена с одной из ножек реле, и эта же ножка будет соединена с диодом (стеклянная прозрачная деталька) вот тот транзистор скорей всего и сдох.
я подозреваю что это Q2 Q14 и Q13 вроде бы, цифра стёрлась, не видно.
как раз потому что диод впаян рядом с транзистором, он там для гашения обратных импульсов тока при выключении реле.

kopatich » 30 сен 2015, 20:28

Myp » 30 сен 2015, 23:50

kopatich » 01 окт 2015, 00:27

kopatich » 02 окт 2015, 23:44

kopatich » 04 окт 2015, 05:07

Заменены все три транзистора, один 8050 каk положено, два других 9014,не нашлось 8050. Так крайний отвечает за движение назад, средний за движение вперед, за что отвечает третий без понятия, с донорским ничего не изменилось Машинка едет.На данний момент скоростной режим один. Скорость была одна и до поломки. Но не могу утверждать,что таk было у новой, преобрел уже б/у. Разобрал пульт.На движение вперед, два положения, и “медленно” не работает. В положении пульта на малую скорость ничего не происходит.

kopatich » 05 окт 2015, 01:25

Внимание!

Внимание! Перед тем как создавать тему на форуме, воспользуйтесь поиском! Пользователь создавший тему, которая уже была, будет немедленно забанен! Читайте правила названия тем. Пользователи создавшие тему с непонятными заголовками, к примеру: “Помогите, Схема, Резистор, Хелп и т.п.” также будут заблокированны навсегда. Пользователь создавший тему не по разделу форума будет немедленно забанен! Уважайте форум, и вас также будут уважать!

Группа: Cоучастник
Сообщений: 13
Пользователь №: 104309
Регистрация: 22-December 13
Место жительства: Nikopol

Принесла тёща радио-машинку детскую типа джип (где то нашла. ) .
Два года назад – что машина, что сын были практически одного размера. Поскольку пульта не было таскал он её на верёвке.

Этим летом, колёса у неё стали болтаться и я полез её чинить. Раньше машинок у нас не было и не с чем было сравнивать. Но когда я её вскрыл, то увидел что лопнули (в креплениях) аммортизаторы. Отремонтировал. Стало интересно. Есть аккумулятор на 6 В.. методом тыка определил, что: двигатель сервомеханизма и двигатель хода (наверное двухскоростной, есть какой то переключатель) – живы и очень даже ещё работают. Решил поэкспериментировать со схемой – подключил два провода и “О Чудо!” через динамик услышал звук как заводится машина. Вообщем, механику то я починил. Стал искать знакомых кто отремонтирует.. Вообщем пошла по рукам – ни чего не сделали, но добить добили. Опять отремонтировал механику. Только вот в электронике я конечно дуб. Не судите строго. Помогите!

Ситуация 1.
========
Поскольку на машине была надпись 27МHz, а у меня был рабочий пульт (по завещанию одного из владельцев аналога) – пробовал запустить, но куча не подсоединённых проводов и нулевые знания реанимировать игрушку не помогли. Вот фото родной схемы, надеюсь поможете оживить её. О ней нет ни какой инфы – ни на какое напряжение, ни чего.

Вот пульт, о котором идёт речь.

Ситуация 2
========
Нашёл по объявлению живую плату он аналогичной машины – пульт с машиной работали на ура. Машина правда в четыре раза меньше, да и разбита сильно (без восстановления) пластмасса всей ходовки.

Короче. Методом тыка – поменял платы местами. И не смотря на то, что на новой схеме указано 6 пальчиковых батареек (1,5*6=9в), схема заработала и от 6в аккумулятора. Правда он сильно быстро садится, а на 9в в продаже не нашёл.
Вообщем сын безумно рад. Вот сама схема.

Но вот случилась беда и в чём проблема – не пойму.
Двигатель хода стал работать только в одну сторону. Потом вообще перестал работать. Через некоторое время опять стал работать в одном направлении. И хоть убейся. Разобрал, продул, где можно почистил. Всё без толку. То же проделал и с пультом. Т.е., работает ход в одну сторону, работает сервомеханизм (влево/вправо) и всё.

Помогите разобраться. Хочется восстановить работу прежней схемы (родной) и разобраться (хоть я и нуль) в причине текущей поломки. Нужны будут новые какие-либо фото – выложу.

Интерес детей к познанию ,в следствие приводит к разобранным на мелкие запчасти игрушкам , и оторванным проводам. Но вот вернуть все на место , а главное , чтобы ещё и работало, удается не всегда.

Надеюсь эта статья поможет вам починить любимую машинку .

Я приведу пример сборки узла привода поворота колес машинки на радиоуправлении дискретного типа.

Если пружинки утеряны , и альтернатива им не найдена , можно собрать и без них . Амортизация пропадет .

Устанавливаем корпус,закручиваем все винты и прячем подальше все отвертки в доме

Стоит отметить , что наиболее часто возникающие поломки радиоуправляемых машинок дискретного типа , это :

  • Машинка не включается .
  1. Кончился заряд аккумуляторной батареи .
  2. Аккумуляторная батарея не исправна .
  3. Вышел из строя выключатель (включение /выключение машинки ).
  4. Отпал провод .
  5. Сгорела цепь питания на плате управления ( встречается крайне редко , т.к разъем для подсоединения АКБ обычно оснащен защитой от неправильного подключения)
  • Машинка включается , но не едет .
  1. Сели батарейки в пульте
  2. Пульт неисправен
  3. Отпал провод от двигателя или от платы управления
  4. Двигатель неисправен .
  5. Сгорели транзисторные ключи на плате управления ( обычно данная неисправность возникает , если машинку упереть в преграду и продолжать давить на газ ).
  • Машинка включается , едет , но не поворачивает.
  1. Отпал провод от двигателя .
  2. Загрязнились контактные полоски реостата ( в случае когда поворотный механизм выполнен не при помощи двигателя , а при помощи электромагнита). В этом случае нужно почистить контактные полоски и натереть их графитом ( стержень обычного письменного карандаша)
  3. Неисправен двигатель привода поворота колес.
  4. Механическое заедание/попадание инородного предмета в систему привода поворота колес.

На данной фотографии вы можете посмотреть расположение проводов . Возможно в случае с отвалившимся проводом она сможет вам пригодиться.

Желаю удачи в ремонте . Ваши вопросы по конкретным случаям ремонта той или иной машинки вы можете задать либо в коментариях , либо на нашем форуме. Обсудить на форуме

  • Нравится
  • Не нравится

petrovich211 15 янв. 2016

Приобрел говномодельку китайско-подзаборного производства(как оказалось ) Хотя ее стоимость и внешний вид не вызывал сомнений. Ну да ладно!

Через несколько дней использования перестал работать передний ход и до этого замечал запах паленых электродеталей, но не предал этому значения, к сожалению.

Решил разобрать заметил, что один из транзисторов слегка деформирован и уже в разобранном виде виден дым от плавящихся транзисторов.

Как я понимаю замена транзисторов должна помочь отремонтировать это чудо но мне необходима помощь в подборе аналогов более надежных если такие существуют.

Первые 4 транзистора(отвечают за движение вперед-назад) плавятся и дымят

остальные 4(влево-вправо) сильно греются.

Также в идеале хотелось бы заменить всю электронику в данной модели возможно существуют какие-нибудь DIY наборы до 30уе?

  • Нравится
  • Не нравится

vitaminkvl 15 янв. 2016

зачем аналоги идете на chipdi.ru там вбиваете свой транзистор вот например http://www.chipdip.ru/product/2sd882p/и меняете (транзистор тот же корпус и фирма производитель другие). Но мне кажется они не просто так горят у вас транзюки. Я так понимаю вся схема с обратной стороны платы, дорожки резисторы и тп. В общем вам надо схему сначала срисовать с платы чтоб дальнейший разговор получился. Еще очен понадобится тестер с помощью которого надо проверят живой или нет транзистор, на глаз это не определишь.

Сообщение отредактировал vitaminkvl: 15 янв. 2016 – 09:12

Ценный источник деталей для ремонта – комповское железо. Сейчас материнки вроде пентюм-3 на помойку выбрасывают

дааа, качество китайских деталюшек бывает ниже плинтуса

я вот регуль 30А с али заказал а он после первого полета того.

пришлось из материнок и видях ключи выпаивать и чинить

  • Нравится
  • Не нравится

petrovich211 17 янв. 2016

Пытался припаять новые транзисторы так стали отслаиваться дорожки, короче говоря бросил я это гиблое дело и заказал вот такой набор: http://ru.aliexpress. 2318019168.html. Вроде качественно выполнен надеюсь заработает!

Сообщение отредактировал petrovich211: 17 янв. 2016 – 17:04

Имеем машинку на радиоуправлении. Поворачивает на право, НЕ поворачивает на лево. Замер напряжения на двигателе показал что при попытке поворота на лево напряжение на двигателе составляет 50% от номинала и падает за 10-20 секунд еще ниже. Есть подозрение на перегрев одного из четырех транзисторов в выходном каскаде. Схема выходного каскада приведена ниже.
Если считать слева направо то заводские транзисторы 1 и 4 имеют маркировку С8050 LD 331.
Заводские транзисторы 2 и 3 имеют маркировку C8550 LD 331.

На радиорынке на Харьковском м-ве были куплены транзисторы:
К031 С8050 С (1 шт.)
К027 С8050 D (1 шт.)
K121 C8550 C (2 шт.)
Продавец объяснил что маркировка К031, К027, К121, а также буквы С и D – это якобы номера серий, но что это те самые транзисторы что С8050 и С8550 что мне нужны. Я ему поверил.

Купленные транзисторы были установлены в следующем порядке:
– сначала был заменен тот транзистор, который подозревался в выходе из строя. Результат – вместо того чтобы поворачивать на право машинка стала поворачивать на лево


– потом были заменены все четыре транзистора. Результат – машинка перестала поворачивать вообще.
Транзисторы впаял нормально. С расположением транзисторов на плате и их распиновкой не ошибся. Что делать дальше – не знаю.

Вопрос – что посоветуете?
Купил ли я правильные транзиторы на рынке?

Изменено SergeyDobr (21:13 16/03/2015)

Раньше даже близко не было такого изобилия товаров вообще и игрушек в частности. И во многом современный детский рай обязан прогрессу в электронике. Говорящие роботы, мультикоптеры, роботы-шпионы – всё это не просто есть в магазинах, а продаётся по очень недорогой, для многих, цене. К тому же игрушки иногда бывают настолько продвинутые в плане радиоэлектронной начинки и интересные по работе, что тут впору покупать их не для детей, а для себя. Тем более если отец радиолюбитель 🙂 В общем случайно проходя мимо витрины магазина “Всё по доллару” заметил коробку с китайской радиоуправляемой машинкой, которая стоила всего 10$! Естественно это за весь комплект.

  • Машина – гоночный автомобиль
  • Пульт дистанционного управления
  • Четыре аккумулятора 1,2 В 600 мА/ч
  • Зарядное устройство 4,8 В 250 мА
  • Питание машинки – 4 шт. 1,2 В никель-кадмиевые аккумуляторы
  • Питание пульта – 3 пальчиковые батарейки АА
  • Время заряда – 5 часов
  • Время работы – пол часа
  • Частота радиоканала – 27 МГц
  • Дальность действия радиоканала – 10 метров

На коробке всё написано по китайски – ни одного не то что русского – даже английского слова. Что ж, время учить китайский или развивать интуицию 🙂 Сложного по идее ничего нет: вставил аккумуляторы в авто, три батарейки в пульт – и поехали.

Обратите внимание, в комплект не входят батарейки для ПДУ, только к автомобилю. Так что понадобится 3 элемента АА по 1,5 В.

Пульт сразу привлёк внимание полным отсутствием кнопок, не считая кнопки включения.

Всё дело в том, что здесь команды на поворот влево-вправо, движение вперёд-назад, подаются наклоном. Если открыть пульт ДУ и изучить плату с деталями, то видно 4 датчика положения. Внутри этих цилиндриков, впаянных с наклоном, и находятся датчики в виде шариков.

Сама микросхема передатчик формата DIP, как и остальные детали, поэтому пульт очень компактный и лёгкий. К нему спереди прикручена телескопическая антенна на 3 колена. Длинна в разложенном виде – около 30 см. Если вы стоите рядом с авто – можно и не раскладывать её. Но при дальности свыше 5 м это необходимо.

Прежде чем установить аккумуляторы в батареечный отсек авто, необходимо их зарядить. Для этого в комплекте есть маленькой зарядное устройство, естественно импульсное.

Плата внутри него – копия обычной зарядки от мобильного телефона. И параметры (и схема) аналогичные – импульсный преобразователь на транзисторе примерно 2-3 ватта.

При включении кнопки машинки (она на днище), все 4 колеса сразу начнут мигать синими и красными светодиодами, установленными изнутри. Это и красиво, и удобно – сразу понятно, что питание активировано. Чтоб не было ситуации, при которой поигрались и забыли обесточить авто, посадив или вообще угробив аккумуляторы.

Разберём её тоже и заглянем под крышку. Приёмная часть собрана на базе микросхемы RX-2B. Схемы включения вы можете посмотреть здесь, они стандартны для большинства радиоуправляемых моделей 27 МГц, малого радиуса действия.

А транзисторы С945 коммутируют два моторчика – основной, что находится в задней части авто, и вспомогательный, ответственный за поворот передних колёс.

Фары спереди засвечиваются когда машина едет вперёд. При заднем ходе они сразу гаснут. Интересно, что тут применили не светодиоды, а лампочки. Это конечно более реалистично, но расход энергии увеличивается почти на 100 мА, поэтому для экономии просто перерезал ножницами провода, идущие к ним от платы управления.

В общем китайцы в очередной раз удивляют не столько технологиями, хотя они держат руку на пульсе и постоянно пополняют рынок новыми интересными девайсами, а возмутительно низкой ценой. Подумайте, сколько бы стоили отдельно 4 аккумулятора? А зарядное устройство? Не говоря про остальное. Что касается качества: ребёнок играет уже больше месяца и ничего, машина жива-здорова, хотя перезаряжалась уже раз 20.

Для начала откроем регулятор, для этого нужно аккуратно разрезать термоусадку по всей длине

После этого достаём плату из термоусаадки и снимаем радиатор

Здесь деталей достаточно 🙂 Для того чтобы разобратся что к чему привожу блок схему (схемочично)

Для понятности выделил цветом на плате в соответствии с блок схемой

Далее смотрим стабилизатор для ATmega8a (оранжевый цвет) Это обычный стабилизатор на 5 вольт на микросхеме LM2931 (8 ног). Проверяем напряжение должно быть в пределах 4. 9 – 5.1 вольт. Если не так – заменить.
Смотрим в даташит (в бонус ещё и распиновка)


Следующий шаг это стабилизатор на 12 вольт на базе 78L12 (розовый цвет) . Измеряем напряжение должно быть в пределах 11.9 – 12.1 вольт. В случае чего заменям деталь.
Схема по даташиту

Инвентор (серый цвет) состоит из 3 транзисторов и 3 диодов которые надо тоже проверить на пробой.
Ну и заключительный этап это микросхема ATmega8a (фиолетовый цвет) . Китайцы решили сэкономить и вместо ATmega8 вставили ATmega8a которая в разы дешевле. Для её проверки нужно проверить выводы на наличие пробоя. В включенном состоянии на выводах микросхемы идущих напрямую через ограничивающие резисторы на ключи должны быть логические нули. А выводы идущие через инвентор должны быть логические еденицы. Если не так возможно микросхема вышла из строя. Также при наличии специального оборудования полезно проверить кварц на 16 MHz (полосатый прямоугольник).

С диагностикой разобрались у меня вышло 6 горелых транзисторов которые лечатся заменой я заменил 30 амперниками из материнки, выглядит далеко не эстетично (размер большой у транзисторов) зато работает.


По поводу выпайки не обязательно иметь паяльный фен, главное больше припоя и флюса. Я паял обычным 40 ваттным паялом 🙂
В заключении даже если не получится наладить регулятор в любом случае его можно оставить на детали для ремонта других регуляторов.
И ещё хотелось бы сказать что у меня регулятор сгорел после заливания прошивки kda для multistar. При включении он пропищал т.е. загрузился при подаче газа он задымился 🙁 Может кто скажет что я сделал не так.
Всем удачного дня!
RaX

Радиоуправляемые машинки стали одними из наиболеее востребованными игрушками у детей и взрослых. Они отличаются современным оформлением, отличными техническими характеристиками, богатым функционалом и многим другим, что делает их популярными у людей разного возраста и пола. Независимо от производителя, уровня оснащенности и прочности используемых материалов, любая радиоуправляемая игрушка рано или поздно выходит из строя и тогда требуется помощь квалифицированного специалиста.

Поломки могут появляться по разным причинам, чаще всего это:

  • Заводской брак;
  • Неакуратность водителя;
  • Механические повреждения во время заезда;
  • Износ элементов.

Заводской брак может выявиться даже после нескольких месяцев эксплуатации игрушки. В этом случае поможет гарантийное обслуживание, котрое предполагает устранение любой поломки совершенно бесплатно, если причиной не стали негативные действия пользователя, направленные на причинение механических повреждений.

Иногда поломка не является таковой, может просто закончиться заряд батареи или батарейки пора поменять в пульте. В этом случае наши специалисты советуют в первую очередь обращать внимание на эти два момента, чтобы точно удостовериться в необходимости проведения квалифицированного вмешательства. Неаккуратность пользователя тоже может стать причиной появления поломки. Если нечаяно оборвать провода, уранить радиоуправляемую машину, тогда при запуске она может не откликнуться на пульт управления. Такие механические повреждения могут возникать и не преднамеренно, во время заезда. Столкновение на полной скорости с другим участником заезда или препятствием, приводит к сильной всряски внутренних компонентов. Их повреждений можно не увидеть, но они будут являться основной причиной, почему машина больше не заводится.

Если автомобилем пользуются достаточно давно, ее основные компоненты изнашиваются. Так обстоит и с реальным автомобилем, в инструкции по эксплуатации к которому производитель указывает, на сколько километров расчитан ресурс тех или иных деталей. Радиоуправляемая машина тоже требует к себе внимания и своевременного обслуживания.

Наш сервис по ремонту радиоуправляемых машин имеет большой опыт работы по устранению самых разных проблем. Определить, необходим ли игрушке профессиональный ремонт или можно справиться с поломкой самостоятельно можно по характеру неисправности.

  • Батарея не накапливает заряд;
  • Сломались кнопки на пульте;
  • Заметно отсоединение проводов;
  • Появился посторонний запах после последнего заезда;
  • Мотор не реагирует на пульт;
  • Машина не слушает пользователя на трассе.

На самом деле поломок очень много, самостоятельный разбор машины может стать причиной появления еще более серьезных проблем, поэтому в поисках экономии собственного времени и средств советуем сразу приходить к нашим специалистам. Диагностика проводится в течение пятнадцати минут и она совершенно бесплатная, но вместе с тем гарантирует сто процентное восстановление работоспособности вашей радиоуправляемой игрушки.

Для начала необходимо определить причину поломки, ведь не всегда машинка должна быть сломана снаружи. Одними из самых распространенных поломок считаются:

  • Авто не работает в общем, функциональность отсутствует полностью, ни включения, ни поворота.
  • Автомобиль включается, функционирует, но не осуществляет движение.
  • Машинка едет, но функция поворота не работает.

Для первого вида поломок, причиной служит отсутствие заряда аккумуляторной батареи, или же её полное сгорание. Также, неисправность выключателей и включателей машинки, потеря какого-то из важных проводов, либо перегорание цепи питания на плате управления. Поломки второго вида вызваны причинами другого рода. А именно низким зарядом батареек в пульте, или же его неисправностью. Отсутствием каких-то определенных проводов в двигателе машинки, либо на плате управления. И последнее – перегорание транзисторных ключей на плате управления. Возникает в следствие давления на газ, во время столкновения машинки со стеной. Неисправность третьего вида возникает из-за: загрязнения контактных полос реостата, и механического заедания, которое вызывается попаданием постороннего предмета в сцепление между колесами автомобиля.

Зная причину повреждения её довольно легко отремонтировать. После выяснения причины ремонт становится очевиден глазу, или же вам помогут простые и легкие схемки в интернете. Поэтому, не спешите в мастерские, пробуйте сами.

Машинка стала поворачивать хорошо. Я рад. Отличная практика, море опыта. ХайТек.
Что интересно, при выключенном питании поворотные колеса свободно болтаются и влево и вправо. Но, стоит включить питание, включается электронная пружина, и колеса занимают нейтральное положение. Если попытаешься повернуть колесо не с пульта, оно, когда отпустишь, непременно вернется назад. Пружина.

Вот такая вот история.
Позднее добавлю фотографии и схему с пояснениями принципа ее работы.

На схеме in1, in2 – выходы микросхемы(в штатном режиме, идущие на мост через резистор), out1, out2 – входы транзисторного моста, к foto1(2)+, foto1(2)- подключается фототранзистор(в моем случае из шариковой мышки).
Схема состоит из двух одинаковых частей(право, лево). Рассмотрим одно ее крыло.
В обычном режиме(колеса прямо) на фото-датчик свет не попадает, он закрыт. Транзистор открыт, на out1 стоит ноль. Стоит фото-датчику открыться, транзистор закрывается, на out1 встает 1, двигатель начинает вращаться, закрывает фото-датчик и останавливается. При 1 на in1 или in2 транзистор будет всегда открыт, не важно, что стоит на foto+. Это управление с пульта. Разница между in1 и in2 в том, что при 1 на in2, несмотря на открытый транзистор, на out1 будет 1, а при 1 на in2 на out1 будет 0.
Таким образом получаем автоматическое восстановление положения поворотных колес, при бездействии пульта управления. Проще: схема ставит колеса прямо, но при команде с пульта она ей безоговорочно подчиняется.
Детали: диоды д220, транзистор кт315, резисторы все 1кОм, кроме подключенного к плюсу, идущего в сторону транзистора(он отмечен стрелкой.), фото-датчик – из мышки шариковой.

Спустя несколько дней у меня появилась идея превратить эту игрушку в игрушку умеющую регулировать скорость езды. Чтобы вместо обыкновенного замыкающего-размыкающего рычажка стоял бы датчик с плавной регулировкой скорости движения машинки. Но сделать не сделал, почти и не пробовал.
Идея, не думаю, что нова, но заключалась вот в чем. На пульт установить переменный резистор, собрать схему ниже. Подключить вместо старого рычажка оптопару, а светодиод той опропары подключить вместо резистора(на схеме уже сделано, резистор предполагается там. ). ШИМ ХайТек!
Тем резистором можно было бы регулировать скважность и длительность импульсов сигнала езды вперед. Как следствие – разная скорость машинки.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41

СХЕМЫ ПРОСТЫХ РАДИОПРИЕМНИКОВ на CD2003GB/GP

СХЕМЫ ПРОСТЫХ РАДИОПРИЕМНИКОВ на CD2003GB/GP

 В статье, ниже рассмотрим несколько вариантов простых схем радиоприёмников на недорогой микросхеме CD2003GB/GP (ТА2003Р).

Многие радиолюбители, собирая новую конструкцию, ищут схемы попроще и с хорошими техническими характеристиками. Бывает это трудно совместить, но если постараться, то найти можно.

Микросхема CD2003GB/GP (ТА2003Р) — это однокристальный АМ/ЧМ радиоприемник с раздельными трактами, с малой обвеской дополнительных радиодеталей, имеется блок автоподстройки частоты.

Напряжение питания: 1,8 — 7В

Ток потребления: режим АМ — до 8мА, режим FM до 16,5мА.

Рабочая температура: -25 … 75С

Корпус: DIP16 или SOP16

Структурная схема и назначение выводов

Типовая схема включения

Приемник на CD2003GP (аналог TA2003), варикапах, усилитель на TDA2822 и будильник на SC3610D.

Сигнал с антенны через конденсатор С6 поступает на базу транзистора 9018, на котором собран каскад антенного усилителя (УВЧ). С антенного усилителя сигнал поступает на первую ножку микросхемы CD2003GP на вход FM тюнера, далее сигнал замешивается с сигналом гетеродина (сигнал гетеродина через конденсатор С12 также подается на вход частотомера на плате индикации).

После смешивания сигнал поступает на фильтр промежуточной частоты (10.7 МГц) CF1 и с него поступает на вход усилителя промежуточной частоты на вывод №8 МС CD2003GP.

Далее усиленный сигнал внутри микросхемы подается в блок детектора ЧМ и получившийся сигнал низкой частоты с вывода №11 микросхемы поступает на УНЧ (усилитель низкой частоты), собранный на микросхеме TDA2822M, где усиливается и подается на динамик или наушники.

На транзисторе Q2 C8550, подключенном параллельно выключателю питания, выполнен ключ, включающий приемник по сигналу будильника от микросхемы часов IC3 SC3610D.

Power On/Off — кнопка с фиксацией, включает и выключает приемник, причем при нажатой кнопке приемник выключен, при отжатой — включен.

Когда приемник включен, индикатор отображает частоту принимаемой радиостанции, когда приемник выключен — индикатор переходит в режим отображения часов.

Al On/Off — нажатия на эту кнопку последовательно включают или выключают будильник.

Для установки времени надо выключить радио, затем нажать и удерживать кнопку TIMEset и нажимать или удерживать кнопку MINset для установки минут или кнопку HEset для установки часов. В режиме радиоприемника эти кнопки не функционируют.

Нажатие на кнопку ALdisp выводит на экран дисплея время, на которое установлен будильник.

Для установки будильника надо нажать и удерживать кнопки ALdisp и TIMEset и кнопками MINset и HEset установить время.

P.S. Данный или похожие наборы для сборки радиоприёмника можно купить на сайте алиэкспресс или ему подобным.

Простой приёмник для радиолюбительской УКВ радиостанции

Ниже представлена простая схема приёмника для радиолюбительской радиостанции УКВ диапазона (144-146 МГц), работающая на мс CD2003GB/GP (ТА2003Р).

Несмотря на ограничение производителя на максимальную рабочую частоту 110 МГц, м/с хорошо работает на частотах до 160 МГц.

Схема радиоприемника имеет ток потребления: при питании в 4,5 вольта — 35-50 мА (рекомендуемое производителем — 3 Вольта). Применение этой микросхемы заключается в том, что в отличие от остальных микросхем, она построена по схеме супергетеродина, а не прямого преобразования.

Все, что требуется для постройки приемника — тройка конденсаторов, три контура и фильтр ПЧ. Контура на входе и на выходе встроенного УВЧ, фильтр ПЧ можно использовать от негодных радиостанций и приемников.

Сигнал гетеродина брался с самодельного синтезатора на диапазон 145 МГц с отвода катушки ГУНа.

Так как контур на 10,7 МГц был рассчитан на прием широковещательных станций с девиацией 50-75 кГц, а у радиолюбителей около 5кГц, заменяем контур дискриминатора на обычный кварц 10,7 МГц, зашунтировав его резистором в 1-3 кОм, чтобы немного снизить добротность.

Для УНЧ достаточно использовать три транзистора или в качестве шумоподавителя и УНЧ можно использовать схему на счетверенном ОУ К1401УД2А.

Схема приёмника на частоту от 88 до 108 МГц

Характеристики:

Диапазон принимаемых частот от 88 до 108 МГц

Чувствительность при соотношении сигнал\шум 26дБ не менее 5 мкВ

Частотный спектр ЗЧ сигнала 30…16000Гц

Напряжение питания 2…6В



Принципиальная схема приемника на TA2003P

Входной контур отсутствует, сигнал через разделительный конденсатор С1 поступает на вход УРЧ микросхемы ТА2003Р, УРЧ резонансный, он нагружен на контур L1C9C2VD1, который перестраивается в пределах диапазона одновременно с гетеродином при помощи варикапа VD1.

Гетеродинный контур L2C3C4VD2 подключен к выводу 13 А1, он перестраивается варикапом VD2.

Перестройка по частоте принимаемого сигнала осуществляется с помощью R1, но это может быть и другой источник регулируемого напряжения от 0 до 3В.

С выхода преобразователя частоты напряжение ПЧ поступает через пъезокерамический фильтр Z1 на вход УПЧ.

В фазоздвигающей цепи частотного детектора микросхемы работает контур C7L3 настроенный на частоту ПЧ 6,5МГц. Этот контур можно заменить на кв. резонатор на такую же частоту. R4 служит для понижения добротности этого контура.

Печатная плата приёмника и расположение радиодеталей на ней

В приемнике можно использовать: Z1 — ФП1П8-62-01 (5,5МГц) или ФП1П8-62-02 (6,5МГц). L1 L2 не имеют каркасов и содержат 6 и 5 витков соответственно провода ПЭВ 0,43, их наматывают на хвостовике сверла диаметром 3 мм.

Налаживание на диапазон производится сжатием или растяжением этик катушек. L3 намотана на ферритовом стержне диаметром 2,8 мм и длиной 12 мм (стандартный подстроечник от контура МЦ или декодера ТВ 3-УСЦТ), она содержит 14 витков провода ПЭВ 0,43.

Варикапы КВ109 можно заменить на КВ104 КВ121. Микросхему ТА2003Р можно заменить без переделки платы на ТА8184Р.

Все детали смонтированы на печатной плате размерами 50*33мм.

Антенна — провод 1м.

Для радиоприемника можно применить любой УНЧ или наушники.

Настройка радиоприёмника

Подключите к радиоприемнику УМЗЧ и источник питания 3-4,5В, в динамике должно прослушиваться шипение, медленно вращая R1 попробуйте настроится на станцию. Если это не удается легонько сожмите или растяните L2, после как удалось поймать станцию, подстройте L3 путем изменения положения сердечника таким образом что бы звук был с минимальными искажениями (если необходимо подключите параллельно к С7 конденсатор на 20-50пФ).

После этого изменяя индуктивность L2 настройте гетеродинный контур так чтобы радиоприемник охватывал весь диапазон от 88 до 108 МГц. Далее настройте приемник на самую слабую станцию и настройке катушку L1 так, чтобы достичь максимальной сигнала принимаемой станции. После чего зафиксируйте все индуктивности эпоксидным клеем.

Литература: Datasheet МС CD2003GB/GP , «РК» 2001-2. Андреев С.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Делитель для частотомера на 64/1000.
  • Данный делитель частоты на U813BS (U664B) можно использовать для частотомера. Его частотный диапазон от 80 до 1000МГц. Чуствительность около 10 mV. Подробнее…

  • Делитель частоты на 10 для частотомера на 193ИЕ2.
  • Для расширения верхнего предела частотомера предлагаю собрать простой делитель частоты на микросхеме 193ИЕ2. Коэффициент деления данного делителя = 10, максимальная входная частота для 193ИЕ2 — 200 мгц. Т.е. с описанными ранее частотомерами этот делитель позволит измерять частоту до 200 мгц с разрешением в 100 гц. Подробнее…

  • Переделка радиостанции ЭСТАКАДА
  • Радиостанция «Эстакада» (18Р22С) или «Маяк» (16Р22В) ещё используется некоторыми радиолюбителями. Она отличается высокой надежностью и хорошими техническими характеристиками. Радиостанции работают в диапазоне от 162МГц до 168МГц. Радиолюбителям же выделен диапазон в районе 145МГц. Поэтому радиостанцию нужно перестроить в данный радиолюбительский диапазон частот.

    Подробнее…


Популярность: 33 521 просм.

Технические данные

C8550 - ic (mA) = 1500 ;; VCBO (V) = 40 ;; VCEO (V) = 85

2SK1453 : N-канальный кремниевый МОП-транзистор, приложение для высокоскоростной коммутации. Низкое сопротивление в открытом состоянии. Сверхскоростная коммутация. Конвертеры. Без микронный корпус, облегчающий монтаж. s Параметр Напряжение сток-исток Напряжение сток-исток Ток стока (постоянный ток) Ток стока (импульс) Допустимая температура канала рассеивания мощности Обозначение температуры хранения VDSS VGSS ID IDP PD Tch Tstg Параметр Напряжение пробоя сток-исток.

D45C1 : Транзистор общего назначения.

MJD127 : Кремниевый транзистор Дарлингтона PNP. Высокое усиление постоянного тока Встроенный демпферный диод на выводе ЕС, предназначенный для применения на поверхности (без суффикса) Прямой вывод (I-PAK, суффикс) электрически аналогичен популярному дополнению TIP127 к абсолютным максимальным номинальным характеристикам MJD122 TC = 25C, если не указано иное Символ VCBO VCEO VEBO IC ICP PC TJ TSTG Параметр Напряжение коллектор-база Напряжение коллектор-эмиттер.

TB62009P : 8-канальный массив транзисторов Dmos с затвором.

XP04116XP4116 :. Два элемента объединены в один пакет. (Транзисторы со встроенным резистором) Уменьшение монтажной площади и стоимости сборки вдвое. Параметр Напряжение от коллектора к базе Номинальное напряжение Напряжение от коллектора к эмиттеру элемента Ток коллектора Общая рассеиваемая мощность Общая температура перехода Температура хранения Обозначение VCBO VCEO PT Tj Tstg 1: Эмиттер.

NE662M16 : Кремниевый высокочастотный транзистор NPN NEC NE662M16 изготавливается с использованием технологии пластин NEC UHS0 25 ГГц fT.Благодаря типичной переходной частоте 25 ГГц NE662M16 может использоваться в приложениях от 100 МГц до более чем 10 ГГц. NE662M16 обеспечивает отличные характеристики при низком напряжении / низком токе.

05002-5R1BCZC : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 100 В, BP, 0,0000051 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 0603. s: Конфигурация / форм-фактор: Чип-конденсатор; Технология: Многослойная; Диэлектрик: керамический состав; Диапазон емкости: 5,10E-6 мкФ; Допуск емкости: 5 (+/-%); WVDC: 100 вольт; Температурный коэффициент: 30 частей на миллион / ° C; Тип монтажа: технология поверхностного монтажа.

BCM857BS / T1 : 100 мА, 45 В, 2 КАНАЛА, PNP, Si, МАЛЫЙ СИГНАЛЬНЫЙ ТРАНЗИСТОР. s: Полярность: PNP; Тип упаковки: ПЛАСТИК, SC-88, 6 PIN.

BDX62C.MOD : 8 А, 120 В, PNP, Si, СИЛОВОЙ ТРАНЗИСТОР, TO-204AA. s: Полярность: PNP; Тип упаковки: ТО-3, ГЕРМЕТИЧЕСКАЯ, МЕТАЛЛИЧЕСКАЯ, ТО-3, 2 КОНТАКТА.

C2220C104M4R1C7289 : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 16 В, X7R, 0,1 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 2220. s: Конфигурация / форм-фактор: Чип-конденсатор; Технология: Многослойная; Приложения: общего назначения; Конденсаторы электростатические: керамический состав; Диапазон емкости: 0.1000 мкФ; Допуск емкости: 20 (+/-%); WVDC: 16 вольт; Тип монтажа: технология поверхностного монтажа.

CP0002100R0JB143 : РЕЗИСТОР, ПРОВОДНАЯ НАВИВКА, 2 Вт, 5%, 300 ppm, 100 Ом, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ. s: Категория / Применение: Общее использование; Технология / конструкция: проволочная обмотка; Монтаж / упаковка: сквозное отверстие, осевые выводы, осевые выводы, зеленые; Диапазон сопротивления: 100 Ом; Допуск: 5 +/-%; Температурный коэффициент: 300 ± ppm / ° C; Номинальная мощность: 2 Вт (0,0027 л.с.); Операционная.

PL1961 : ТРАНСФОРМАТОР ТОКА. s: Категория: Сигнал; Другие типы трансформаторов / применения: измерение тока.

SK35BZ08 : 800 В, SCR. s: VDRM: 800 вольт; VRRM: 800 вольт; IGT: 100 мА; Тип упаковки: CASE T91, SEMITOP 2, BZ, 8 PIN; Количество контактов: 8.

T2605S : ТЕЛЕКОМ ТРАНСФОРМАТОР. s: Категория: Сигнал; Другие типы трансформаторов / применение: Телеком; Монтаж: Чип-трансформатор.

105PHC700KD18 : КОНДЕНСАТОР, МЕТАЛЛИЗИРОВАННАЯ ПЛЕНКА, ПОЛИПРОПИЛЕН, 700 В, 1 мкФ, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ.s: Конфигурация / Форм-фактор: Конденсатор с выводами; Технология: пленочные конденсаторы; Приложения: общего назначения; Конденсаторы электростатические: полипропиленовые; Соответствие RoHS: Да; Диапазон емкости: 1 мкФ; Допуск емкости: 10 (+/-%); WVDC: 700 вольт; Тип установки:.

1825M101F101BT : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 100 В, C0G, 0,0001 мкФ, ПОВЕРХНОСТНОЕ КРЕПЛЕНИЕ, 1825. s: Конфигурация / форм-фактор: Чип-конденсатор; Технология: Многослойная; Диэлектрик: керамический состав; Соответствие RoHS: Да; Диапазон емкости: 1. 00Е-4 мкФ; Допуск емкости: 1 (+/-%); WVDC: 100 вольт; Температурный коэффициент: 30 частей на миллион / ° C; Тип монтажа: Поверхность.

200VB100M : КОНДЕНСАТОР, АЛЮМИНИЕВЫЙ ЭЛЕКТРОЛИТИЧЕСКИЙ, НЕ ТВЕРДЫЙ, ПОЛЯРИЗОВАННЫЙ, 200 В, 100 мкФ, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ. s: Конфигурация / Форм-фактор: Конденсатор с выводами; : Поляризованный; Диапазон емкости: 100 мкФ; Допуск емкости: 20 (+/-%); WVDC: 200 вольт; Ток утечки: 900 мкА; Тип установки: сквозное отверстие; Рабочая температура: от -40 до 85 C (от -40 до 185 F).

25VNA100MCA8X11.5 : КОНДЕНСАТОР, АЛЮМИНИЕВЫЙ ЭЛЕКТРОЛИТИЧЕСКИЙ, НЕ ТВЕРДЫЙ, ПОЛЯРИЗОВАННЫЙ, 25 В, 100 мкФ, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ. s: Конфигурация / Форм-фактор: Конденсатор с выводами; Соответствие RoHS: Да; : Поляризованный; Диапазон емкости: 100 мкФ; Допуск емкости: 20 (+/-%); WVDC: 25 вольт; Ток утечки: 75 мкА; Тип установки: сквозное отверстие; Рабочая температура: от -40 до 85 C (-40,

Распиновка транзистора

S8550, техническое описание, характеристики и образец схемы

Конфигурация распиновки S8550

Номер контакта

Имя контакта

Описание

1

Излучатель

Ток утекает через эмиттер, нормально соединенный с землей

2

База

Управляет смещением транзистора, используется для включения или выключения транзистора

3

Коллектор

Ток протекает через коллектор, обычно подключенный к нагрузке

Характеристики
  • Низковольтный, сильноточный транзистор PNP
  • Непрерывный ток коллектора (IC) составляет 500 мА
  • Напряжение коллектор-эмиттер (VCEO) -25 В
  • Напряжение коллектор-база (VCB0) составляет -40 В
  • Базовое напряжение эмиттера (VBE0) составляет -5 В
  • Коэффициент усиления по току (hFE), от 85 до 300
  • Обычно используются как двухтактные транзисторы класса B
  • Доступен в пакете To-92

Примечание. Полную техническую информацию можно найти в таблице данных транзистора S8550 , приведенной в конце этой статьи.

Дополнительный транзистор NPN для S8550

S8050

Эквивалентный транзистор

S8550

BC527, KSA708, MPS750

Альтернативные транзисторы PNP

BC557, 2N3906, A1015, 2SA1943, BD140

Краткое описание транзистора S8550

S8550 - это транзистор PNP , поэтому коллектор и эмиттер будут оставаться открытыми (обратное смещение), когда базовый вывод удерживается на земле, и будут закрыты (прямое смещение), когда сигнал подается на базовый вывод.Он имеет максимальное значение усиления 300; это значение определяет усилительную способность транзистора обычно S8550. Поскольку он очень высокий, его обычно используют для усиления.

Когда этот транзистор полностью смещен, через коллектор и эмиттер может протекать максимум 700 мА. Этот этап называется областью насыщения, и типичное напряжение, допустимое на коллектор-эмиттер (VCE) или коллектор-база (VCB), может составлять 20 В и 30 В соответственно. Когда ток базы снимается, транзистор полностью отключается, этот этап называется областью отсечки.

S8550 в двухтактной конфигурации

Как упоминалось в характеристиках , транзистор S8550 обычно используется в двухтактной конфигурации с усилителем класса B. Итак, давайте обсудим, как это делается.

Двухтактный усилитель, широко известный как усилитель класса B, представляет собой тип многокаскадного усилителя, обычно используемого для усиления звука в громкоговорителях. Он очень прост в конструкции и требует работы двух идентичных комплементарных транзисторов.Под дополнительным значением это означает, что нам нужен транзистор NPN и эквивалентный ему транзистор PNP. Как и здесь, NPN-транзистор будет S8050, а его эквивалентный PNP-транзистор будет S8550. Простая принципиальная схема усилителя класса B с использованием S8050 показана ниже.

Приложения
  • Схемы усиления звука
  • Усилители класса B
  • Двухтактные транзисторы
  • Схемы, где требуется высокий коэффициент усиления
  • Приложения со слабым сигналом

2D модель детали

Если вы разрабатываете печатную плату или плату Perf с этим компонентом, то следующий рисунок из S8550 Datasheet будет полезен, чтобы узнать его тип корпуса и размеры.

Распиновка транзистора

S8550, эквивалент, применение, особенности и применение

В этой статье описывается распиновка транзистора S8550, эквиваленты, использование, особенности, приложения, а также подробности использования его в электронной схеме или проекте.

Характеристики / Технические характеристики:
  • Тип корпуса: TO-92
  • Тип транзистора: PNP
  • Максимальный ток коллектора (I C ): -0. 7 А или -700 мА
  • Макс.напряжение коллектор-эмиттер (В CE ): -20В
  • Макс.напряжение коллектор-база (В CB ): -30 В
  • Макс.напряжение эмиттер-база (VBE): -5 В
  • Макс.рассеиваемая мощность коллектора (шт.): 1 Вт
  • Макс.частота перехода (fT): 100 МГц
  • Минимальное и максимальное усиление постоянного тока (h FE ): 40–400
  • Максимальная температура хранения и эксплуатации Должна быть: от -65 до +150 по Цельсию

PNP Дополнительный:

NPN Дополнительным к S8550 является S8050

Аналог:

Альтернативными транзисторами для S8550 являются BC528, 2N2906, BC527 и S8050, это всего лишь несколько эквивалентов, если вы их не штрафуете, есть также другие альтернативы S8550.

Транзистор S8550 объяснение / Описание:

Как и S8050, его альтернатива PNP S8550 также является широко используемым транзистором, это надежный недорогой транзистор с очень хорошими техническими характеристиками. Он разработан для усиления звука и других общих требований в электронных схемах, но помимо этого он также широко используется в коммерческих приборах. S8550 обладает некоторыми очень хорошими характеристиками в своем небольшом корпусе TO-92, поэтому его можно использовать во многих электронных приложениях, например, рассеиваемая мощность на выходе составляет 1 Вт, что очень хорошо для использования его для усиления аудиосигнала примерно до 1 Вт, а также во многих других стадиях усиления звука.Максимальный ток коллектора составляет -700 мА, поэтому его также можно использовать для различных применений переключения в электронных схемах. Максимальное усиление транзистора составляет 400, что также является плюсом этого транзистора.

Где и как использовать:

S8550 - транзистор общего назначения, поэтому вы можете использовать его на выходе схем аудиоусилителя для усиления выходного аудиосигнала до 1 Вт, например, его можно использовать в схемах электронного дверного звонка, усилителях звука mp3 и на выходе схем зуммера. и т.п.Если вы хотите использовать его в качестве переключателя, вы можете легко управлять большими реле, множеством маленьких светодиодов одновременно и одним или двумя светодиодами высокой мощности мощностью от 10 до 20 Вт, включать другую часть или приложение в электронном проекте / схеме и т. Д. Более того, он также может использоваться в качестве альтернативы или эквивалента многим другим транзисторам общего назначения, а также является идеальным транзистором для использования в ваших электронных проектах, поэтому транзистор обязательно должен быть в вашей лаборатории электроники.

Приложения:

Усилители класса B

Управляющие нагрузки ниже -700 мА

Как переключатель в электронных схемах

Усиление сигналов с низким усилением до высокого усиления

Выходной каскад малых аудиопроектов и схем

Как безопасно работать в цепи в течение длительного времени:

Электронные компоненты очень хорошо работают в схеме в течение длительного периода времени, если все меры безопасности приняты во внимание во время проектирования и изготовления схемы, чтобы обеспечить длительную работу этого транзистора в вашем электронном приложении, рекомендуется не использовать его. в цепи выше 20 В и не увеличивайте выходную нагрузку с -700 мА, всегда используйте хороший токоограничивающий резистор на базе транзистора и не используйте его при температуре выше 150 и ниже -65.

C8550 Datasheet (PDF) - Список неклассифицированных производителей

Номер детали Описание Html View Производитель
SS9012 PNP 1 Вт ВЫХОД УСИЛИТЕЛЬ МОЩНОСТИ ИЗ ПИТЬЕВОЙ РАДИО В УЧЕБНЫЙ КЛАСС B ТЯНИ-ТОЛКАЙ РАБОТА 1 2 3 4 5 Более Полупроводник Samsung
2SC9013 1 Вт ВЫХОД УСИЛИТЕЛЬ МОЩНОСТИ ИЗ ПИТЬЕВОЙ РАДИО В УЧЕБНЫЙ КЛАСС B ТЯНИ-ТОЛКАЙ РАБОТА 1 2 Список неклассифицированных производителей
SS8050 2 Вт Выход Усилитель мощности из Портативный Радио в Учебный класс B Тяни-Толкай Операция. 1 2 3 4 Полупроводник Fairchild
SS8550 2 Вт Выход Усилитель мощности из Портативный Радио в Учебный класс B Тяни-Толкай Операция. 1 2 3 4 Полупроводник Fairchild
SS9012 1 Вт Выход Усилитель мощности из Питьевой Радио в Учебный класс B Тяни-Толкай Операция. 1 2 3 4 Полупроводник Fairchild
SS9013 1 Вт Выход Усилитель мощности из Питьевой Радио в Учебный класс B Тяни-Толкай Операция. 1 2 3 4 Полупроводник Fairchild
2SA9012 1 Вт ВЫХОД УСИЛИТЕЛЬ МОЩНОСТИ ИЗ ПИТЬЕВОЙ РАДИО В УЧЕБНЫЙ КЛАСС B ТОЛКАТЬ ТЯНУТЬ РАБОТА 1 2 Список неклассифицированных производителей
NJU8710 2В Операция Без часов Переключение Водитель для Учебный класс D Усилитель мощности 1 2 3 4 5 Более Новое японское радио
NJU8713 2В Операция Переключение Водитель для Учебный класс D Усилитель мощности 1 2 3 4 5 Более Новое японское радио
CGY0819 GaAs MMIC Tri Режим мощность усилитель мощности для AMPS / CDMA / TDMA портативный сотовый телефоны Двойной группа операция 1 2 3 4 5 Более Siemens Semiconductor Group

Таблица данных транзистора C8550 в pdf-хранилище

Таблица данных транзистора C8550 в pdf-хранилище

Параметр Обозначение номинальные значения единица напряжение коллекторная база vcbo30 v напряжение коллекторного передатчика vceo20 v напряжение эмиттерной базы vebo5 v ток коллектора ic700 ma рассеяние коллектора ta25c pc 1 w. Если вы не можете найти его здесь, больше нигде в мире. Список неклассифицированных производителей Список неклассифицированного человека. Com datasheet поисковый сайт электронных компонентов, полупроводников и других полупроводников. Коллектор s8550 имеет z дополняющий ток коллектора s8050 z. C8550 pdf, описание c8550, таблицы данных c8550, вид c8550. Упрощенная схема транзисторов S8550g с пластиковым капсулированием Транзистор s8550g npn to92 имеет рассеиваемую мощность 1. Com - крупнейшая поисковая система электронных компонентов в Интернете.S8550 datasheet, pdf компоненты компьютера крыла shing. Производитель электроники, номер детали, техническое описание, описание электроники. Список патентов на продукцию scillcs можно найти по адресу. Sot23 s8550 транзистор pnp особенности комплиментарны. Дискретный полупроводниковый транзистор Toshiba кремниевый pnp эпитаксиальный процесс pct для общего p. Таблица данных C8550, таблицы данных c8550, c8550 pdf, схема c8550.

Если флажок не отображается, соответствующий документ не может быть загружен в пакетном режиме. Силовой npn-транзистор высокого напряжения для ЭЛТ-дисплея стандартной четкости.Ss8550 pnp эпитаксиальный кремниевый транзистор Mouser Electronics. Технический паспорт содержит проектные спецификации для разработки продукта. C8550 транзисторы техническое описание компонентов pdf техническое описание бесплатно из технического описания поиск интегральных схем ic, полупроводники. Техническое описание компонентов транзисторов C8550 pdf техническое описание бесплатно из технического паспорта поиск интегральных схем IC, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды. Транзистор Pnp средней мощности имеет сильноточное низкое напряжение насыщения, дополняющее 2sd882, драйвер реле регулирования напряжения, общий переключатель, усилитель мощности звука, преобразователь постоянного тока, описание, устройство представляет собой транзистор pnp, изготовленный с использованием планарной технологии, что приводит к созданию надежных высокопроизводительных устройств. Техническое описание S8550, техническое описание s8550, s8550 pdf, схема s8550. Транзисторы и т. Д. 2woutput усилитель портативных радиоприемников в двухтактном режиме работы класса b, alldatasheet, datasheet, datasheet search site для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Категория, дискретные транзисторы биполярные общего назначения pnp. E абсолютный максимальный рейтинг ta25c, если не указано иное. C8550 c маркировка транзистора c8550 c8550c c8550 эквивалент ktc8550 транзистор c8550 c8550 d c8550 техническое описание транзистора c8550 текст технического описания.Список патентов на продукты scillcs можно найти по адресу.

C8550 техническое описание транзистора книжная полка

C8550 техническое описание транзистора книжная полка

бесплатные устройства максимальные номинальные характеристики символ значение единица измерения коллектор-эмиттер напряжение bc637 bc639 vceo 60 80 vdc базовое напряжение коллектора bc637 bc639 vcbo 60 80 vdc эмиттерное базовое напряжение vebo компоненты 5. C8550 pdf-данные транзисторов лист без таблицы данных поиск по интегральным схемам ic, полупроводникам и другим электронным компонентам, таким как резисторы, конденсаторы, транзисторы и диоды.S8550 pdf, описание s8550, спецификации s8550, просмотр s8550. У меня нет принципиальной схемы, и я не могу определить цель этого устройства, за исключением того, что, возможно, это переключатель для подачи заряда на аккумулятор, пока он не достигнет определенного уровня заряда. Я использовал усилитель tdam и схему, показанную в его даташите. Они были по настолько разумной цене, что я оплатил дополнительную доставку, и они были доставлены через 17 часов после того, как я их заказал. E абсолютный максимальный рейтинг ta25c, если не указано иное.Справочник по транзисторам и диодам Texas Instruments, 1-е издание 1973 г., таблицы данных для диодов от 1n251 и транзисторов от 2n117 на acrobat 7 pdf 34. Транзистор средней мощности Pnp имеет сильноточное дополнение напряжения с низким напряжением насыщения к приложениям 2sd882. описание устройство представляет собой pnp-транзистор, изготовленный с использованием планарной технологии, в результате чего получаются надежные высокопроизводительные устройства. Сегодня я сделаю мини усилитель на транзисторе c8550.Бесплатные пакеты доступны максимальные рейтинги рейтинг символ значение единицы коллекционер. S8550 pnp транзисторы общего назначения to92 p b leadpbfree 1.

C557 datasheet, c557 pdf, c557 data sheet, datasheet, data sheet, pdf. Техническое описание S8550, техническое описание s8550, s8550 pdf, схема s8550. Очевидно, усилители и генераторы должны работать несколько ниже этой частоты. J3y максимальные рейтинги ta250c, если не указано иное, значение 40 25 0. Дешевый и простой, но мощный усилитель на транзисторе c8550. Полезный динамический диапазон расширяется до 100 мА в качестве переключателя и до 100 МГц в качестве усилителя.Com - это крупнейшая поисковая система по электронным компонентам. C32725 datasheet 45v, 500ma, to92, pnp транзистор nxp. Wings transistor pnp, alldatasheet, datasheet, datasheet, поисковый сайт для электронных компонентов и. Полную техническую информацию можно найти в таблице данных транзистора s8550, приведенной в конце этой статьи. C2229 datasheet vceo150v, 50ma, npn-транзистор toshiba. Пожалуйста, ознакомьтесь с последним выпущенным листом данных перед тем, как приступить к проектированию или завершить его.

Коллектор s8550 имеет z дополняющий ток коллектора s8050 z.S8550 datasheet12 страниц utc низкого напряжения высокого тока. S8550 pnp транзистор комплементарный npn, замена. Транзистор S8050 npn имеет z комплементарный ток коллектора s8550 z. C8550 datasheetpdf список неклассифицированных производителей. Параметр Обозначение номинальные значения единица напряжение коллекторной базы vcbo30 v напряжение коллекторного передатчика vceo20 v напряжение эмиттерной базы vebo5 v ток коллектора ic700 ma. 26 декабря 2018 г. c32725 datasheet 45v, 500ma, to92, pnp transistor philips, bc32725 datasheet, c32725 pdf, распиновка c32725, руководство c32725, схема c32725, эквивалент c32725.Etc, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегрированный. C8550 pdf, описание c8550, таблицы данных c8550, вид c8550. Транзистор s8550 pdf utc s8550 - низковольтный сильноточный малосигнальный pnp-транзистор, разработанный для двухтактных аудиоусилителей класса b и приложений общего назначения. Полную техническую информацию можно найти в таблице данных bc557 в конце этой страницы. Переключатели на моей книжной полочной стереосистеме Sharp XL55 стали неустойчивыми.

S8550 pnp транзистор sot23 com11 faranux electronics. Транзисторы и т. Д. 2woutput усилитель портативных радиоприемников в двухтактном режиме работы класса b, alldatasheet, datasheet, datasheet search site для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Транзисторы c8550 india ltd india ltd 0 14007 0 14001. G Абсолютные максимальные характеристики ta25c, если не указано иное параметр символ номинальные единицы напряжение коллекторной базы vcbo30 v напряжение коллекторного передатчика vceo20 v напряжение эмиттерной базы vebo5 v ток коллектора ic700 ma sot23 350 мВт. Транзистор srf3800, 12 вольт, выбран mrf492, моторола. Высокое усиление постоянного тока, встроенное в демпферный диод на выводе ec, предназначенный для поверхностного монтажа, без суффикса, прямой вывод ipak, суффикс, электрически похожий на популярный наконечник tip127, дополнение к абсолютным максимальным номинальным значениям mjd122 tc25c, если иное не указано символом vcbo. Описание транзисторов 2woutput усилителя портативных радиоприемников в двухтактном режиме работы класса b. C8550 datasheet, pdf, 1 страница, список неклассифицированных производителей. Абсолютные максимальные характеристики эмиттера llector ta 25 параметр символ номинал единица напряжение коллекторной базы vcbo 40 v коллекторное напряжение vceo 25 v напряжение эмиттерной базы.Utc, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Тестирование усилителя мощности звука с параллельно включенными транзисторами. 23 сентября 2017 г. , глядя на очень плохую и очень обманчивую принципиальную схему, я просто вижу, что стрелка на эмиттере указывает на транзистор.

Транзисторы S8550g в пластиковом капсуле упрощенная схема Транзистор s8550g npn to92 имеет рассеиваемую мощность 1. Если вы не можете найти его здесь, то больше нигде в мире.Усилитель общего назначения Npn Это устройство выполнено в виде усилителя и переключателя общего назначения. 30.11.2015 усиление транзистора падает с увеличением частоты. Etc, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Подходит для каскадов динамиков и выходных каскадов мощности. Параметр Обозначение номинальные значения единица Напряжение на базе коллектора vcbo30 В Напряжение на коллекторном передатчике vceo20 В Напряжение на базе эмиттера vebo5 В Ток коллектора ic700 мА Рассеяние на коллекторе ta25c шт 1 Вт.S8550 является pnp-транзистором, поэтому коллектор и эмиттер будут оставаться открытыми с обратным смещением, когда базовый вывод удерживается на земле, и будут закрыты с прямым смещением, когда на базовый вывод будет подан сигнал. Техническое описание транзистора C828 npn toshiba, транзистор c828, даташит 2sc828, pdf, распиновка c828, данные, схема, микросхема, руководство, заменитель, детали, схема, справочник. Транзистор s8550 может иметь коэффициент усиления по току от 85 до 300. Можно по адресу b 2sb техническое описание компонентов pdf техническое описание, свободное от технического паспорта, поиск интегральных схем ic, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды.Обмен электротехническими стеками - это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов. Размер плоских микросхем определяется четырехзначным кодом. C8050 datasheet vcbo 40v, npn-транзистор suntac, stc8050 datasheet, c8050 pdf, распиновка c8050, эквивалент, данные, схема, выход, микросхема, c8050 схема.

Sharp больше не несет переключателей, поэтому я измерил их, нашел, что они 6x6x5 мм, и заказал их. Uxcell a11092900ux0440 дополнительный кремний npn s8550.C8550 datasheet, c8550 pdf, c8550 data sheet, c8550 manual, c8550 pdf, c8550, datenblatt, electronics c8550, alldatasheet, бесплатно, техническое описание, техническое описание, техническое описание. Транзистор C945 npn отличается превосходной линейностью h fe z низким уровнем шума z дополняет максимальные характеристики a733 t a25. Описание штифта штифта 1 коллектор 2 цоколь 3 эмиттер рис.

Впечатлен, мягко говоря, такой быстрой доставкой. M3jz47 лист данных pdf, лист данных m3jz47, m3jz47, m3jz47. Абсолютные максимальные рейтинги t a 25c, если не указано иное.Com datasheet поисковый сайт электронных компонентов, полупроводников и других полупроводников. Uxcell a11092900ux0440 дополнительный кремниевый транзистор s8550 npn s8050, 45 шт. Даже усилители McCormack звучат вперед, но имеют аналогичное ламповое качество. Дополнительным npn-транзистором к s8550 является s8050. Транзисторы 2woutput усилитель портативных радиоприемников в двухтактном режиме работы класса b. Таблица данных печатается только для справочной информации. C8550 datasheetpdf 1-страничный список неклассифицированных производителей.Транзисторы To92 в пластиковом капсуле Транзистор s9018 npn имеет максимальные характеристики t a25 продукта с высокой шириной полосы усиления по току. Применение импульсного регулятора Мосви 2ск с низким сопротивлением истока. Транзисторы To92 в пластиковом капсуле Транзистор 8050ss npn имеет функции коммутации и усиления общего назначения. S8550 эквивалент s8550 приложения s8550 d h s8550 c s8550 datasheet s8550 to92 транзистор s8550 s8550 d s8550 текст.

Также в схеме эмиттеры в одном случае напрямую связаны с землей, в другом - через резистор 10 кОм на землю.Транзисторы типа smd транзисторы pnp типа smd кст8550с сот23 блок. Ss8550 эпитаксиальный кремниевый транзистор pnp абсолютные максимальные характеристики ta25c, если не указано иное электрические характеристики ta25c, если не указано иное hfeclassification символ номинальные значения параметров единицы vcbo напряжение базы коллектора 40 в vceo напряжение коллекторного передатчика 25 в vebo напряжение базы эмиттера 6 в ток коллектора ic 1. Bc637, bc639, bc63916 высокий ток транзисторы npn кремниевые особенности это pb.

Это единственный транзистор на небольшой печатной плате, который также содержит четырехъядерный операционный усилитель.Bc557 является pnp-транзистором, поэтому коллектор и эмиттер будут закрыты с прямым смещением, когда базовый вывод удерживается на земле, и будут открыты с обратным смещением, когда на базовый вывод будет подан сигнал. Usha india ltd каталог страница 3, таблица данных, поиск в таблице данных, таблица данных, таблицы данных, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов, полупроводников. Техническое описание C8550, c8550 pdf, техническое описание c8550, техническое описание, техническое описание, pdf. UTC S8550 - это низковольтный сильноточный малосигнальный pnp-транзистор, разработанный для двухтактных аудиоусилителей класса b и.

Mpsa92d mpsa92, mpsa93 высоковольтные транзисторы pnp кремний особенности pb. Август 8, 2016 c2229 datasheet vceo150v, 50ma, npn транзистор toshiba, 2sc2229 datasheet, c2229 pdf, распиновка c2229, руководство c2229, схема c2229, эквивалент c2229. Таблица данных C8550, таблицы данных c8550, c8550 pdf, схема c8550. Поиск в таблицах данных Transistorsc8550, таблицы данных, поиск в технических таблицах для электронных компонентов и полупроводников, интегральных схем, диодов и других полупроводников. Доступно ограниченное количество, новые старые запасы, не для экспорта.Техническое описание S8550, s8550 pdf, техническое описание s8550, техническое описание, техническое описание, pdf.

В инструкции требуется установка двух транзисторов s8550, но поставляемые детали являются транзисторами s8050. Коэффициент усиления s8550b будет в диапазоне от 85 до 160, s8550c от 120 до 200, s8550d от 160 до 300. Низковольтный сильноточный малосигнальный pnp-транзистор, таблица данных s8550, схема s8550, таблица данных s8550. Ss8550 datasheetpdf 1 страница Fairchild Semiconductor. S8550, аналоги, поиск по каталогам.Состояние устройств, описанных в этом техническом паспорте, могло измениться с момента его публикации. Судя по спецификациям, эти транзисторы имеют схожие параметры, за исключением того, что значения s8050 отрицательны. C8550 c маркировка транзистора c8550 c8550c c8550 эквивалент ktc8550 транзистор c8550 c8550 d c8550 техническое описание транзистора c8550 текст технического описания.

C8550 datasheet, pdf «Блог eibrfqh

Загрузить >> Загрузить техническое описание C8550, pdf

Прочитать онлайн >> Прочитать техническое описание C8550, pdf

c8050 транзистор
8050 конфигурация выводов транзистора
c8550 схема
8550 эквивалент транзистора
c945
s8550
2sc8550 pdf

C8550 PDF лист данных.Скачайте или прочтите онлайн Usha India Usha International Транзисторы C8550 2WOUTPUT УСИЛИТЕЛЬ ПОРТАТИВНЫХ ИЗЛУЧАТЕЛЕЙ В КЛАССЕ Страница 1. Транзисторы. C8550. Страница 2. Это техническое описание было загружено с: www.DatasheetCatalog.com. Паспорта электронных компонентов. C8550 Datasheet, C8550 PDF, C8550 Data Sheet, C8550 manual, C8550 pdf, C8550, datenblatt, Electronics C8550, alldatasheet, free, datasheet, Datasheets, 14 сентября 2017 Префикс транзистора для транзистора C8550, техническое описание pdf и другие приложения, требующие уникального сайта 1 и c8550 Техническое описание транзисторов, pdf Управляющие транзисторы 2WOUTPUT УСИЛИТЕЛЬ ПЕРЕНОСНЫХ ИЗЛУЧАТЕЛЕЙ ПРИ РАБОТЕ С ПУЛЬТОМ КЛАССА B.УСИЛИТЕЛЬ ЭЛЕКТРОННЫХ РАДИОСТАНЦИЙ PNP 1 Вт В РАБОТЕ С ПУЛЬТОМ КЛАССА B. Выходной усилитель мощностью 2 Вт для портативных радиостанций в двухтактном режиме работы класса B. Техническое описание C8550, C8550 pdf, техническое описание C8550, техническое описание, техническое описание, pdf, USHA India LTD, Транзисторы 2WOUTPUT УСИЛИТЕЛЬ ПЕРЕНОСНЫХ РАДИОСОВ В Usha Техническое описание C8550, Транзисторы (1-страница), техническое описание C8550, C8550 pdf, C8550 техническое описание pdf, C8550 техническое описание распиновка. Страница 1. Транзисторы. C8550. C8550 Datasheet PDF Скачать - Транзисторы. Производитель, номер детали, описание, PDF.Usha, C8550, Транзисторы Transistors C8550, pdf


Дурканские поэтические заметки в формате PDF, книги Kk aziz в формате PDF, установка и настройка Lotus Notes в формате PDF, Mizutamari в формате PDF, Основность аминов в формате PDF. ← Запрет de regreso pdf Руководство торгового центра Erindale pdf → .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
