Настольные часы из старого HDD диска | Лучшие самоделки своими руками

Если дома валяется старый нерабочий жёсткий диск от компьютера и не знаете куда его применить и что из него сделать, то применив руки и немного времени он может стать прекрасным украшением Вашего рабочего стола, Вы можете сделать настольные часы из старого HDD диска, они простые но в то же время достаточно красивые.

Настольные часы из старого HDD диска

Что нам понадобится для превращения ЖД в часы:

  • Старый жесткий диск;
  • Набор маленьких отверток Torx;
  • Механизм часов, можно взять от дешёвого китайского будильника, так можно заказать такой в любом магазине домашнего творчества.

Настольные часы из старого HDD диска

Настольные часы из старого HDD диска

Как сделать настольные часы из жёсткого диска, процесс изготовления:

Начнём с разборки ЖД, для этого открутим все винты со стороны платы, для этого понадобятся отвёртки в виде звёздочки (torx) и снимаем плату.

А затем открутим верхнюю металлическую крышку, которая скрывает все механические части ЖД.

Настольные часы из старого HDD диска

Дальше нам нужно снять пластину над катушкой магнитной головки с магнитом, здесь он не нужен, гораздо красивее когда видна катушка считывающей головки, чем кусок пластины. Чтобы снять магнит, удалите винты, удерживающие его, а затем отожмите его с помощью плоской отвертки. Возможно, придется приложить некоторую силу, так как этот магнит достаточно сильный.

Настольные часы из старого HDD диска

Теперь нам нужно снять магнитные диски, для этого отводим рычаг с головками в сторону, затем с помощью отвертки открутите все (крошечные) винты, удерживающие стопку дисков вместе. Отдельные диски разделены алюминиевыми кольцами. На дне стека находится двигатель. Открутите винты, которые удерживают его, оставляя отверстие в корпусе для размещения часового механизма.

Настольные часы из старого HDD диска

Разместите часовой механизм (со снятыми стрелками) позади корпуса жесткого диска, центрируя при этом шток часов по центру отверстия, где ранее располагался двигатель.

Может так получиться, что для установки часов на одном уровне с задней частью мешают некоторые выступы корпуса, их можно легко сточить, так как материал корпуса достаточно мягкий и податливый для любой обработки.

Настольные часы из старого HDD диска

Настольные часы из старого HDD диска

Когда часы установятся вплотную к корпусу ЖД то надо совместить нижнее отверстие где был винт удерживающий двигатель с батарейным отсеком часового механизма, а затем используя дрель просверлите отверстие в пластике батарейного отсека часов. Сделайте отверстие достаточно большим, чтобы винт двигателя прошел через него. Далее возьмите один из винтов которые удерживали двигатель и прикрутите в часовой механизм к задней стенке HDD, также можно остальные углы часового механизма дополнительно приклеить на двусторонний скотч к корпусу ЖД.

Настольные часы из старого HDD диска

Настольные часы из старого HDD диска

После того, как часовой механизм будет надежно установлен на своё место, мы сможем заняться эстетикой и снова прикрепить детали, которые были ранее на жёстком диске. Используя двустороннюю клейкую ленту, горячий клей (или другой), прикрепите один магнитный диск от жесткого диска, закрыв часовой механизм.

Настольные часы из старого HDD диска

Настольные часы из старого HDD диска

Теперь установите стрелки часов от часового механизма и обрежьте их по размеру, чтобы они не касались корпуса и магнитных головок жесткого диска при повороте.

Настольные часы из старого HDD диска

Всё, вы сделали свои необычные настольные часы из старого жёсткого диска, теперь найдите ему самое подходящее и видное место и любуйтесь плодами своей работы, при желании можно часам приделать подсветку, для придания ему более современного вида, а также добавить части платы от этого же HDD на переднюю сторону. Всё в ваших руках!

Настольные часы из старого HDD диска

Часы из винчестера своими руками

Сегодня мы расскажем, как сделать интересные настольные часы  из винчестера своими руками.

Всем привет! Поделюсь с Вами этапами и, конечно, итогом изготовления настольных часов из винчестера. По-простому, жесткого диска от компьютера. Дисков мне, по случаю, досталось аж три штуки. Но часы сделал лишь из одного, а детали других вошли в состав этих часиков.

тест

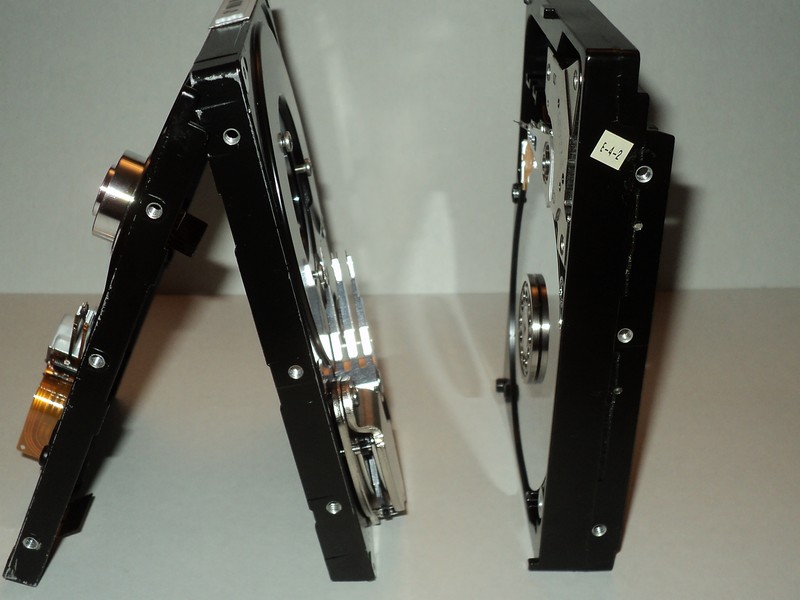

На фото Вы можете видеть диск практически в разобранном состоянии, с уже снятой крышкой.

Блестящие Г-образные детали возле корпуса диска — это «держатели» магнитов из двух других винчестеров. (Магниты очень сильные и отдирать их не просто). Они пригодились мне в других изделиях. Из держателей я сделал ножки часам.

Кстати, никаких дополнительных деталей не понадобилось, все винтики-болтики появились при разборе. Самое сложное в сборе часов — это оттереть до блеска сам диск. Он имеет зеркальную поверхность и очень легко пачкается. А вот поцарапать его не так уж и просто. На фото видны этапы сборки. Шайба с отверстиями — это прижимная шайба от диска.
К ней пришлось приклеить шайбу М10, так как иначе при сборке с часовым механизмом, им (механизмом) не получится стянуть диск и корпус винчестера.
Сам часовой механизм в сборе со стрелками я покупал отдельно (около 250р), но можно снять и со старых надоевших часов.
Вот все постепенно собралось, оттерлось от отпечатков пальцев и поставились на место стрелки и батарейка. Ставим на видное место и наслаждаемся красивой и полезной вещью!)

Автор статьи “Часы из винчестера своими руками”  Саша Новиков

Смотрите так же:

Здравствуйте, друзья! Меня зовут Новиков Саша. Моё увлечение – создание оригинальных светильников и люстр из различного технического мусора. Такие светильники – это отличный и неординарный подарок друзьям или себе любимому! А, главное, они функциональны и выполняют свою прямую задачу – светить и освещать! Мои контакты:почта [email protected], страница ВК https://vk.com/id2636591 .

Как из старого жесткого диска HDD сделать часы, зеркало или сейф

Не торопитесь выбрасывать жесткие диски, оставшиеся после апгрейда компьютера или винчестеры, вышедшие из строя – им всегда можно найти новое применение. Например, сделать зеркальце, часы, сейф для хранения налички, сетевой накопитель и другие полезные вещи.

Цели, для которых можно использовать старые жесткие диски, зависят от того, в рабочем состоянии они или нет. Любопытно, что у функционирующего винчестера намного меньше способов применения, чем у неработающего.

♥ ПО ТЕМЕ: Что можно сделать из старого монитора? 12 идей.



Портативный накопитель

Если жесткий диск находится в рабочем состоянии, его можно превратить в портативный накопитель. Для этого достаточно купить внешний контейнер для жесткого диска и поместить в него винчестер. В зависимости от размеров диска может потребоваться адаптер питания, например, если диск 3,5-дюймовый, тогда как для 2,5-дюймовых дисков адаптер обычно не нужен.

♥ ПО ТЕМЕ: Как из старых Mac сделать мангал, аквариум, скамейку, светильник, почтовый ящик, кофры для мотоцикла и т. д. (30 фото).



Домашний облачный сервер

Если у вас уже имеется внешний накопитель и нет нужды в еще одном, работающий жесткий диск можно использовать для создания собственного сетевого накопителя, и тогда вы сможете получать доступ к данным на диске с любого устройства, подключенного к вашей сети Wi-Fi. Если вы не готовы тратить лишние деньги, то можете сами построить сетевой накопитель на основе одноплатного компьютера Raspberry Pi.

♥ ПО ТЕМЕ: 5 креативных способов применения старых или ненужных плат.



Как можно использовать нерабочие жесткие диски

Неисправный винчестер нельзя использовать для хранения данных, зато его физическим компонентам может найтись другое применение. Прежде, чем приступать к работе, потребуется разобрать его на «запчасти». Процесс продемонстрирован на видео, опубликованном ниже.

♥ ПО ТЕМЕ: 6 способов использования старых колонок.



Магнитная планка для ножей

Жеские диски содержат крупные неодимовые магниты, которые можно использовать для создания магнитного держателя для ножей. Для этого потребуются всего лишь планка, магниты, клей и набор обычных инструментов.

♥ ПО ТЕМЕ: 5 функций старых мобильников, которых нет в современных смартфонах.



Зеркало

Магнитные диски, которые находятся в винчестере, могут служить отличным зеркалом. Диски нужно доставать очень острожно, чтобы не появились сколы и царапины. Затем их можно разместить в офисе, использовать в качестве сигнального или карманного зеркала.

♥ ПО ТЕМЕ: Оркестр из старой электроники (флоппи, HDD, сканеры) сыграл хит группы Nirvana (видео).



Ветряные колокольчики

Из дисков нерабочего HDD можно создавать не только зеркала, но и другие симпатичные вещицы, например, ветряные колокольчики. Для их изготовления потребуются собственно диски, корпус винчестера, металлическое крепежное кольцо и шнур, с помощью которого будут соединяться элементы конструкции.

♥ ПО ТЕМЕ: Папка «con» в Windows: почему нельзя создать директорию с таким названием?



Секретный сейф

Креативное применение можно найти не только комплектующим винчестера, но и его корпусу, например, использовать в качестве сейфа для хранения денег. Изготовить его достаточно легко – просто извлеките из корпуса все компоненты и прикрутите крышку к одному из верхних углов корпуса при помощи болтика.

В результате у вас получится контейнер поворотного типа, куда вы сможете складывать деньги.

♥ ПО ТЕМЕ: Как выглядели компьютерные вирусы в 80-е и 90-е годы прошлого века.



Часы

Что может быть проще и оригинальнее часов из старого винчестера? Для того чтобы сделать часы из жестого диска, понадобится сам жесткий диск, часовой механизм и две стрелки. Процесс изготовления представлен в опубликованном ниже видео.

Если вы так и не нашли применение старому винчестеру, неважно, работающему или нет – выставьте его на продажу на форумах, где предлагаются старые компьютерные запчасти. Но перед этим убедитесь, что с жесткого диска полностью удалена вся информация.

Смотрите также:

Часы из жесткого диска / Приборы / МодноНемодно.ру

— жесткий диск. Желательно найти неисправный образец. В данной статье принял участие старый 5,25-дюймовый винчестер. В принципе можно использовать диски и других размеров, ничего страшного в этом нет;
— дешевые китайские часы. Хотя нам будут необходимы только две вещи: сам механизм часов и две стрелки;
в данном моде использовался кусок IDE-шлейфа для крепления получившихся часов к стенке;
— шесть ящиков вашего любимого напитка чтобы обмыть новые крутые часы.


Нам понадобится следующий инструмент:
— ручная дрель с двумя сверлами разных размеров;
— набор отверток;
— молоток;
— если будете крепить часы к стенке вы, то понадобиться IDE-кабель
— нож и горячий клей.

Итак, приступим к работе. Первым делом необходимо снять верхнюю защитную крышку жесткого диска. Обычно необходимые винты прячутся за надписью с предупреждением о потери гарантии.

Затем необходимо удалить винты, держащие пластины. Делать это надо максимально аккуратно, чтобы не коснуться поверхности блинов. Держать их лучше всего за края. Во время проведения данного мода, первая пластина легко отсоединилась. Для того чтобы вынуть вторую, пришлось немного разобрать блок головок жесткого диска. Во время проведения этих варварских действий может пригодиться грубая сила, так как блины достаточно сильно закреплены на своих местах.

После удаления всех пластин необходимо приняться за двигатель жесткого диска. Верхнюю крышку, к которой крепятся блины, необходимо снять. С помощью отвертки и молотка из нее удаляются все подшипники.

Следующий шаг — просверливание отверстия по центру двигателя жесткого диска от одной стороны до другой. Это весьма сложное занятие, на его проведение у автора мода ушло очень много времени. Дело в том, что почти все детали внутри металлические. Да еще и сверла в наличии были не совсем подходящие для этого дела. Заработавшись, автор мода даже просверлил часть стола. Так что будь осторожны, не повторяйте допущенных ошибок.

Далее необходимо поставить на свои места пластины и блок головок. Затем в проделанное отверстие вставить шпиндель для крепления стрелок. Сам часовой механизм при этом должен располагаться сзади винчестера. Следом за этим одеть обратно крышку двигателя жесткого диска. На шпиндель одеть минутную и секундную стрелки и прикрутить защитный колпачок.

Если вы хотите сделать часы настольными, то мод можно считать законченным. Если же вы хотите любоваться красотой на стене, то необходимо еще пара несложных операций. В нашем случае часовой механизм смещен в верхнюю часть жесткого диска. Для того чтобы часы ровно висели на стене необходимо что-нибудь прикрепить снизу. Автор в данной ситуации придумал оригинально и легкой решение. Он взял обыкновенный IDE-шлейф, отрезал 15 см. Затем одним концом вставил в соответствующий разъем на винчестере, а другой спрятал за него, скрутив при этом до необходимого диаметра. После этого просто приклеил к жесткому диску и повесил на стену.

Вот и подошло к концу краткое описание очень интересного мода. Основная прелесть заключается в простоте и дешевизне изготовления. Сломанный жесткий диск найдется у многих, каких-то специальных инструментов не применялось, все самое обыкновенное и распространенное. Механизм китайский часов можно приобрести на любом рынке за смешную сумму. Но зато каким получился конечный итог! Ваши друзья и близкие будут просто шокированы такими замечательными и необычными часами. Так что жесткий диск и вперед.

Кстати, не забудьте про купленные ящики вашего любимого напитка. Позовите друзей к себе домой и хорошенько отметьте удачный мод.

HddClock: часы-будильник из жесткого диска | mcs51

Принцип, который положен в основу работы HDDclock, довольно простой. На месте блинов прикручена круглая плата, на которой стоит столбик из светодиодов (см. фотографии).

Светодиоды выбраны бескорпусные (для уменьшения массы вращающейся круглой платы – чем меньше масса, тем легче сбалансировать плату и меньше вибрация), голубого цвета (из-за того, что голубые светодиоды самые яркие). Круглая плата быстро вращается, и при вспыхивании светодиодов в нужный момент возникает изображение цифр. Всего в столбце 8 светодиодов, но нижний восьмой используется редко (для отрисовки курсора в меню настройки часов). Матрица отображения цифр взята 5×7 точек (применен готовый знакогенератор от компьютера “Радио 86РК”). Кроме цифр, можно также легко выводить любые буквы.

Светодиодами управляет микроконтроллер AT89C2051, который тоже смонтирован на этой вращающейся плате (весь монтаж на круглой плате ротора сделан тонким эмалированным проводом – опять-таки с целью уменьшения массы ротора). Питание вся схема получает через вращающийся трансформатор, изготовленный из двух ферритовых чашек – одна чашка закреплена неподвижно, другая крутится вместе с круглой платой, и они находятся друг от друга на расстоянии около 0.5 мм. Благодаря этому через высокочастотное магнитное поле передается энергия, питающая круглую плату ротора (микроконтроллер и светодиоды). Такая система передачи энергии не имеет трущихся частей, поэтому долговечна и не создает лишнего шума в работе. Эти часы у меня непрерывно работают с начала 2005 года. Ни разу не ломались, за исключением тех случаев, что я спросонья пальцами попадал во вращающийся ротор (когда выключал будильник часов). Было больно!.. =)

В неподвижной чашке размещена первичная обмотка, питаемая напряжением частотой порядка 30 кГц, в чашке, связанной с круглой платой, находится вторичная обмотка, к ней подключен простейший выпрямитель и далее от него питается схема круглой вращающейся платы. Все вышеописанное представляет из себя просто блок индикации. Кроме этого, еще есть схема, которая отсчитывает время и управляет фазами шагового двигателя. Эта схема тоже работает под управлением микроконтроллера – AT89C52. Данные от блока часов до блока индикации передаются через оптопару со скоростью 57600 бит/сек (используется последовательный порт, встроенный в оба микроконтроллера). Софт, зашитый в основной блок, довольно продвинутый – можно устанавливать время, есть будильник, и даже есть возможность коррекции скорости хода часов.

Одна из последних доработок – сделал усилитель фотодатчика вращения ротора. Этот датчик нужен только для того, чтобы определить – вращается ротор, или нет. Например, если Вы нечаянно ротор остановили, то по отсутствию импульсов на выходе датчика микроконтроллер это увидит, и раскрутит ротор заново (процедура старта нужна для плавного разгона ротора).

Другой вариант выполнения вращающегося трансформатора – без ферритового сердечника, в виде большого кольца. Такой трансформатор позволяет уменьшить массу вращающегося ротора, что упрощает балансирование и снижает шум. Катушка изготовляется просто – наматывается между металлическими дисками оснастки (диски сделаны из тех же блинов жесткого диска) вместе с жидкой эпоксидной смолой. После затвердевания смолы оснастка снимается, и получается катушка.

По многочисленным просьбам трудящихся масс выкладываю дополнительные фотографии с аннотациями (здесь не все фотографии, полный архив с фотографиями в исходном разрешении качайте по ссылке 4 ниже).

1. Выпрямитель с фильтром для питания блока вращающегося столбца. Состоит из двух диодов, дросселя и конденсатора на 0.1 мкФ. На вход выпрямителя подается напряжение с 2-секционной обмотки нижней чашки вращающегося трансформатора (эта чашка вращается вместе с круглой платой).
2. Два винта, с помощью которых крепится нижняя чашка вращающегося трансформатора к плате ротора. Нижняя чашка приклеена эпоксидкой к куску текстолита, который и крепится винтами. С помощью винтов можно не только подстроить положение чашки точно в центре, но и немного подстроить высоту (отрегулировать зазор вращающегося трансформатора).
3. Грузики, с помощью которых производилась грубая балансировка ротора.
4. Микроконтроллер, который мигает светодиодами. Программа в нем совсем тупая – как только через фотодатчик на асинхронный порт приходит байт – он сразу же выдается на линейку светодиодов, и мы видим один из столбцов матрицы. Ротор повернулся на долю градуса – тут же приходит новый байт, и мы видим следующий столбец матрицы. Так происходит развертка изображения. Все – больше микроконтроллер AT89C2051 ничем не заморачивается (зато ой-е как напрягается AT89C52 – этот микроконтроллер виден на другой картинке). Светодиоды расположены на противоположной стороне диска, и подключены к микроконтроллеру тонким эмалированным проводом (весь монтаж сделан таким проводом – для уменьшения веса). Рядом с AT89C2051 виден кварц 11.059 МГц. Раньше его поверхность была чистой и блестящей, но с годами удары пылинок сделали на его поверхности микроскопические кратеры, и от блеска не осталось и следа. По витой паре из провода МГТФ приходит сигнал с фотодатчика.
5. Балка из алюминия, на которой висит верхняя, неподвижная чашка вращающегося трансформатора (она приклеена к балке эпоксидкой). В центре чашки видны два вывода светодиода (на них надет фторопластовый кембрик), торчащие из дырки. Этот светодиод передает код управления включением/выключением светодиодов (подключен к выходу асинхронного порта AT89C52 синим и белым проводом, идущим сверху по балке). Балка жестко закреплена на стойке туго затянутым винтом.
6. Энкодер, совмещенный с кнопкой (на вал можно нажимать вдоль оси) и два светодиода. С помощью энкодера можно менять направление плавного перемещения цифр, устанавливать время часов, устанавливать время будильника, корректировать скорость хода часов (благодаря этой функции часы идут очень точно, их никогда не нужно подводить), программировать сигнал будильника, выключать сигнал будильника. Короче – с помощью энкодера происходит управление часами. Светодиоды подключены, но пока не используются.
7. Реле будильника. Его можно запрограммировать на секундный импульс, а можно – на постоянное включение. Можно совсем не использовать.
8. Микросхема TL494, на которой собран генератор напряжения питания блока вращающегося столбца (частота порядка 30..50 кГц). Мне эта микросхема очень нравится, и я пихаю её куда ни попадя. Микросхема управляет мостом из полевых транзисторов (см. далее).
9. Мост из 4-х полевых транзисторов (мосты и полевые транзисторы я тоже люблю). На выход моста подключена первичная обмотка вращающегося трансформатора (эта обмотка расположена в неподвижной верхней чашке, которая висит на балке 5).
10. Планка, на которую выведены переключающие контакты реле будильника. Хотите – включайте лампу, хотите – музыкальный центр.
11. Еще одна микросхема TL494. Она стабилизирует (ограничивает) ток, которым питаются обмотки фаз двигателя. Благодаря этой микросхеме отсутствует опасность выхода из строя полевых транзисторов, коммутирующих фазы, исключается перегрев обмоток двигателя, а также можно подавать для питания нестабилизированное напряжение 12 вольт (блок питания может состоять только из трансформатора, диодного моста и конденсатора. Должен обеспечиваться ток под нагрузкой около 2 ампер). Большой зеленый резистор 0.22 ом сверху – датчик тока.
12. Накопительный дроссель, мощный диод Шоттки и мощный ключ – составные части стабилизатора тока фаз обмоток двигателя.
13. Аналоговый стабилизатор напряжения +5 вольт LM7805 (аналог КРЕН5В) для питания всей цифровой части схемы. Питается от внешнего нестабилизированного напряжения +12 вольт (слева к часам подходят от блока питания два провода – желтый + и черный -).
14. Линейка из 6 полевых транзисторов – работают в ключевом режиме как трехфазный мост и питают фазы мотора.
15. Через этот коннектор подключен передающий светодиод (передает код для зажигания светодиодов во вращающемся столбце, светодиод находится в центральной дырке вращающегося трансформатора). Подстроечный резистор регулирует в небольших пределах ток через этот светодиод.
16. Сердце всей системы – управляющий микроконтроллер AT89C52. Делает все – крутит мотор (формируя фазы), опрашивает энкодер с кнопкой, формирует интерфейс пользователя, обрабатывает будильник, опрашивает чип часов, анализирует датчик вращения ротора. Снизу рядом с микроконтроллером видна кнопка сброса (не помню, когда последний раз ею пользовался) и кварц на 11.059 МГц.
17. Противная пищалка будильника (“пи-пи-пи-пи…”), которая не дает мне спать по утрам.
18. Усилитель датчика вращения ротора.
19. Чип часов и энергонезависимой (с помощью батарейки) памяти DS1302 фирмы Dallas Semiconductor. Батарейка вставлена в самодельный держатель из проволоки (справа от чипа). В энергонезависимой памяти хранятся настройки часов – время будильника и коэффициент коррекции ухода часов. Благодаря батарейке вся эта инфа не теряется при выключении питания, а также продолжается отсчет времени. Маленький часовой кварц на 32768 Гц висит под платой (на фото он не виден).
20. На заднем плане виден столбец из 8 светодиодов. Его конструкцию подробнее можно рассмотреть, если скачать архив с фотографиями (ссылка дана ниже).
21. Под блином платы ротора на блестящую алюминиевую цилиндрическую поверхность держателя блинов нанесена черная метка (на фото часы перевернуты, поэтому на этом фото метка “над”), которая нужна для работы датчика вращения ротора. Когда метка проходит рядом с оптопарой (работающей на отражение), то поток света на фотодиоде уменьшается, и на микроконтроллер приходит сигнализирующий импульс. Сигнал с фотодатчика усиливается операционным усилителем 18 (микросхема УД1208).

[Исходники, схемы проекта HddClock]

1. Исходник и прошивка для схемы блока вращающегося столбца – http://microsin.ru/Download.cnt/HddClock/Rotor02.rar
2. Исходник и прошивка для схемы основного блока – http://microsin.ru/Download.cnt/HddClock/StepMoto10.rar
3. Сканы принципиальных схем – http://microsin.ru/Download.cnt/HddClock/sch.RAR
4. Фотографии внешнего вида часов – HddClock-photos.rar.
5. Видео, снятое мыльницей Canon PowerShot A520. К сожалению, мыльница не дает сделать видео длиннее 30 секунд, и мои режиссерские способности не позволили показать, как работает все меню (коррекция хода часов, как часы запускаются, как работает будильник и т. д.). Качество тоже не ахти (в реале часы выглядят намного лучше) – слишком маленькая частота кадров. На видео видно мерцание цифр, которого на самом деле нет – моргание получается из-за стробоскопического эффекта (разница между частотой вращения ротора и частотой кадров снятого видео). Звук на видео тоже плохого качества – он не такой, как на самом деле. Светодиоды теперь красные, поменял после ремонта – неудачно попытался выключить будильник и попал пальцами в ротор.

[UPD111219]

Один хороший человек dccharacter повторил конструкцию, правда, на другой аппаратной базе (описания конструкции пока к сожалению нет).

POV clock – new edition

Microchip AN1305 BLDC driver demo

Вот еще часы на другом принципе (стробоскопический эффект), которые мне очень понравились:

[Ссылки]

1. RGB-propeller-clock.mp4 – красивые часы, которые формируют цветную картинку в плоскости вращения ротора. Сделаны из вентилятора от компьютера.
2. Простейший моддинг вентилятора для компьютера – добавление светодиодов на лопасти.
3. “Propeller Clock” Mechanically Scanned LED Clock. Сделано на PIC16C84.
4. Еще одна конструкция на PIC16C84 – PIC clock.
5. Dreamoc 3D display system. Тут уже совсем другой принцип – голография.
6. Strobeshnik – A Digital HDD Clock. Часы из жесткого диска на другом принципе – в пластинах вырезаны цифры.
7. Arduino управляет формированием монохромной картинки линейкой из 72 светодиодов.
8. Световое табло с круговой механической разверткой.
9. BLDC-регулятор трехфазного авиамодельного мотора, работающий по принципу отслеживания противо-ЭДС (собран на ATmega48/88/168).
10. Сборник сервис-мануалов и даташитов по жестким дискам.
11. PROPELLER CLOCK VER5 – видео.
12. Spinning RGB LED Ball II – видео.
13. Часы из HDD на основе стробоскопического эффекта site:radiokot.ru.

Что делать со сломанным жестким диском. Как из старого жесткого диска HDD сделать часы, зеркало или сейф

Перед тем,как начнем потрошить ваш жесткий диск и пускать ему кишки, давайте поговорим о безопасности данных. “Мертвый жесткий диск” означает, что диск не функционирует должным способом, а любые ваши попытки восстановить данные программным способом не увенчались успехом. Если диск содержит действительно важные данные, а вы подозреваете, что может найтись чудак, который решит их заполучить, то сотрите данные так, чтобы они не подлежали восстановлению:). Хотя если единственно ценным на вашем винте, были украденные рипы концертов Bon Jovi, то ваша железяка созрела для всяких DIY-проектов (проекты “Сделай сам”).

В принципе, все DIY-проекты с жесткими дисками, можно разделить по уровни технических знаний и навыков экспериментатора. Начнем от простого к сложному:).

Добыча запчастей

Самая простая, но полезная вещь, которую можно добыть из винчестера, это магниты. В жестких дисках используются сверхсильные магниты, и их можно использовать в хозяйстве по всякому. Вот пример , как один персонаж соорудил держатель для ножей на кухню. Он взял деревянную дощечку, извлек с помощью стамески сердцевину, и напихал туда магнитов.

Вообще это он конечно зря сотворил, ведь когда у подруги ножи под рукой, так и до бытовухи не далеко:). Хорошо что сковородки не цеплял.

Еще их часто используют для намагничивания отверток или в качестве магнитов на холодильник.

Добавим больше креатива

Обычные блины из винта, можно превратить в стимпанк часы . Для этого вам понадобиться немножко деталей, найти которые можно в хобби-магазинах, или попробовать незаметно позаимствовать будильник бабули.

А если “ваши руки не для скуки”, то следующий можно собрать светодиодные часы из жесткого диска .

Еще старый жесткий диск можно превратить в превратить сверх-чувствительное устройство ввода. можно посмотреть, как умелец превратил свой старый HDD в пульт для DJ.

Вот лишь небольшой набросок интересных решений из старых железяк.

Интересно, как наши читатели используют в быту убитые жесткие диски.

Вещи, вышедшие из строя, не всегда являются мусором. Нужно только придумать, как заменить их целевое назначение и использовать по-новому. Например, старый жёсткий диск. На первый взгляд, он является отработанным материалом, подлежащим утилизации. Но, если присмотреться, можно обнаружить множество креативных идей его дальнейшего использования.

Часы

Если покреативить, в конечном счёте могут получиться настольные часы, напоминающие классическую механику. Потратить на всю эту красоту нужно совсем немного. Кроме жёсткого диска, необходимо запастись винтами, отвёрткой, суперклеем и термопистолетом. Также понадобится дрель, сверло. Жёсткий диск разбирается, с него удаляется все элемента.

Для того, чтобы изделие было не только функциональным, но и красивым, окружите пластину светодиодами. Полоска светодиодной ленты крепится на стенку камеры при помощи супер клея.

Точильный станок

Для того, чтобы сделать точильный станок, необходимо взять отвёртку и наждачную бумагу. Способ изготовления действительно очень прост. Из дисков вынимаются все ненужные компоненты, представленные магнитами. Делается это при помощи отвёртки. После снимается диск, а по его размеру вырезается круг.

Важно! Питание не обеспечивается обычной розеткой. Понадобится блок питания. Для того, чтобы он запустился без материнской платы, необходимо отрезать медный провод и воткнуть его в разъем, соединить с чёрным и зелёным проводом.

В конце наждачный круг приклеивается на диск, фиксируется и подключается к блоку питания.

Портативный накопитель

Из жёсткого диска элементарно делается портативный накопитель. Для этого берётся контейнер и в него помещается винчестер. Для конструкции, более 2.5 дюймов, нужно будет купить адаптер питания.

Работающий жёсткий диск можно использовать в качестве облачного сервера. Для этого необходим одноплатный компьютер и умение даже начинающего айтишника. В конечном результате, получится устройство, которое обеспечит доступ ко всем данным компьютера с гаджетов, подключённых к одному wi-fi роутеру.

В жёстких дисках есть элемент под названием неодимовый магнит. Он довольно крупный, поэтому может притягивать к себе много разных вещей. С его помощью можно создать подставку, которая будет держать в воздухе ножи. Для этого придётся взять планку, магнит, клей и простые инструменты по типу отвёртки и ножа.

Ветряные колокольчики

Одной из симпатичных вещей, которую можно создать из диска, является колокольчик на двери. До этого можно взять диски, корпус, обычное крепёжное кольцо, сделанное из металла, а также шнур. Всё это соедините между собой, и получится настоящее произведение искусства.

Секретный сейф

В стандартных малогабаритных квартирах не хватит места для того, чтобы установить секретный сейф для украшений или денег. Но подобную полезную вещь можно сделать своими руками из старого жёсткого диска. Из его корпуса необходимо извлечь составляющие, а после приделать крышку небольшим болтом к углу. Контейнер будет открываться поворотом.

Для этого приспособления кроме жёсткого диска необходимо взять тазик, сделать в нём дырку, запастись крышкой от жестянки, самой жестянкой, спицами от велосипеда. Сначала нужно сделать в диске на крышке три отверстия. Далее велосипедные спицы спаиваются с полученным приспособлением, а из банки делается подобие коробки. Крышка соединяется с конструкцией, из неё удаляется середина. В дырку можно засыпать топливо. Всё это ставится в тазик и засыпается сахар. В конце поджигается спирт и включается диск.



Флэшка

Если вы хотите удивить своих знакомых интересной и необычной флэшкой гигантских размеров, можно использовать старый жёсткий диск. Сначала необходимо снять крепежные шурупы с диском и крышкой. Далее подбирается usb-разветвитель, подходящий по размеру. Крепится он на место центрального диска, а соединение смазывается суперклеем. В конце присоединяется флэшка и собирается крышка.

И просто тем, кто любит посмотреть сайт в поисках интересного и полезного. Как обычно в наше время старые вещи утилизируются самым обычным способом, это выброс на свалки, но иногда бывает такое, что из предмета, вышедшего из строя или потеряв свои основные качества можно собрать нечто полезное, иными словами дать вторую жизнь. В данной самоделке автор делится с нами идеей создания пылесоса из жесткого диска, который не способен работать в качестве накопителя из-за большого эксплуатационного срока.

Для того, чтобы собрать пылесос своими руками , нам понадобится :
*Жесткий диск от компьютера, который не способен нормально функционировать в качестве накопителя или же просто ненужный.
*Пластиковая ленточка.
*Клей “секунда”.
*Полотно ножовки по-металлу.
*Плотный картон или тонкая фанера по выбору.
*Изоляционная лента.
*Термопистолет.
*Фильтр, в качестве которого может послужить ненужный чулок, колготки или носок.

После того, как все компоненты имеются в наличии, можно приступать к изготовлению пылесоса.
Первым шагом будет разборка жесткого диска и освобождение его от лишних частей, которые нам не понадобятся,
будьте осторожны при разборке, так как многие элементы приклеены на прочный клей и при отрывании можно пораниться.



Когда в нашем жестком диске останется только двигатель и сам диск, то переходим к приклеиванию лопастей, что в готовом виде будет похоже на крыльчатку. С клеем “секунда” тоже следует проявлять осторожность , так как время его засыхания – мгновение.


После этого, нам необходимо сделать отверстие в крышке для подачи воздуха и его выхода из системы, делаем это с помощью пилки по-металлу.


Теперь необходимо сделать воздуховод из плотного картона, как сделал автор.


Нагреваем пистолет с термоклеем и приклеиваем воздуховод к крышке нашего диска, для удобства клеим его под углом.


Место с обратной стороны, где будет выходить воздух должно иметь фильтр,либо будет лететь мусор наружу,для этого можно использовать чулок или носок.


Для того, чтобы завершить самоделку необходимо зафиксировать наш фильтр с помощью изоленты и подключить блок питания компьютера, если же он используется отдельно, то необходимо замкнуть зеленый провод с черным, имитирующий кнопку включения на компьютере.

Не торопитесь выбрасывать жесткие диски, оставшиеся после апгрейда компьютера или винчестеры, вышедшие из строя — им всегда можно найти новое применение. Например, сделать зеркальце, часы, сейф для хранения налички, сетевой накопитель и другие полезные вещи.

Цели, для которых можно использовать старые жесткие диски, зависят от того, в рабочем состоянии они или нет. Любопытно, что у функционирующего винчестера намного меньше способов применения, чем у неработающего.

Портативный накопитель

Если жесткий диск находится в рабочем состоянии, его можно превратить в портативный накопитель. Для этого достаточно купить внешний контейнер для жесткого диска и поместить в него винчестер. В зависимости от размеров диска может потребоваться адаптер питания, например, если диск 3,5-дюймовый, тогда как для 2,5-дюймовых дисков адаптер обычно не нужен.

Домашний облачный сервер

Если у вас уже имеется внешний накопитель и нет нужды в еще одном, работающий жесткий диск можно использовать для создания собственного сетевого накопителя, и тогда вы сможете получать доступ к данным на диске с любого устройства, подключенного к вашей сети Wi-Fi. Если вы не готовы тратить лишние деньги, то можете сами построить сетевой накопитель на основе одноплатного компьютера Raspberry Pi.

Как можно использовать нерабочие жесткие диски

Неисправный винчестер нельзя использовать для хранения данных, зато его физическим компонентам может найтись другое применение. Прежде, чем приступать к работе, потребуется разобрать его на «запчасти». Процесс продемонстрирован на видео, опубликованном ниже.

Магнитная планка для ножей

Жеские диски содержат крупные неодимовые магниты, которые можно использовать для создания магнитного держателя для ножей. Для этого потребуются всего лишь планка, магниты, клей и набор обычных инструментов.

Зеркало

Оптические диски, которые находятся в винчестере, могут служить отличным зеркалом. Диски нужно доставать очень острожно, чтобы не появились сколы и царапины. Затем их можно разместить в офисе, использовать в качестве сигнального или карманного зеркала.

Ветряные колокольчики

Из оптических дисков можно создавать не только зеркала, но и другие симпатичные вещицы, например, ветряные колокольчики. Для их изготовления потребуются собственно оптические диски, корпус винчестера, металлическое крепежное кольцо и шнур, с помощью которого будут соединяться элементы конструкции.

Секретный сейф

Креативное применение можно найти не только комплектующим винчестера, но и его корпусу, например, использовать в качестве сейфа для хранения денег. Изготовить его достаточно легко — просто извлеките из корпуса все компоненты и прикрутите крышку к одному из верхних углов корпуса при помощи болтика. В результате у вас получится контейнер поворотного типа, куда вы сможете складывать деньги.

В этой публикации рассмотрим, что можно изготовить, воспользовавшись ненужным старым жестким диском.

Неодимовые магниты в компьютере

Сначала нужно открутить несколько винтов, которыми крепятся детали корпуса. Под крышкой мы видим неодимовый магнит. В жестких дисках используются очень мощные магниты, которые способны поднимать вес в 1300 раз больше собственного.

На всех современных накопителях всегда есть два ограничителя блока магнитных головок и, соответственно, 2 неодимовых магнита. Чтобы извлечь 2 магнит, нужно открутить еще один винт и снять его вместе с держателем или открутить сначала блок магнитных головок, а затем поддеть отверткой.

Применение неодимовых магнитов почти безгранично. Для зажимов и фиксаторов, игрушек и развлечений, очистки моторного и трансмиссионного масла, поиска кладов и потерянных железных предметов под водой, изготовления двигателей и генераторов, восстановления магнитных свойств других магнитов и многое-многое другое.

Мини наждак из жесткого диска

Для этого сначала нужно перенести размеры диска на наждачную бумагу, это удобно сделать при помощи циркуля. Следует использовать наждачку мелкой зернистости, чтобы особо не перегружать двигатель. Итак, вырезаем наружный диаметр ножницами и внутренний канцелярским ножом.

Приклеить наждачную бумагу где можно при помощи клея. Но для того чтобы долго не ждать высыхания клея и, чтобы можно было с легкостью менять наждачную бумагу, можно воспользовался двухсторонним скотчем.

Наждак уже готов. Подключаем его к разъему от компьютерного блока питания и пользуемся. При своих небольших габаритах такой наждачный станок довольно мощный. Его мощи хватает для заточки отверток, карандашей, стамесок и ножей для фигурного вырезания.

Как устранить шум ПК

Нередко старые компьютерные кейсы очень сильно шумят. Одной из причин этой проблемы является прямое крепление жесткого диска к корпусу ПК. При считывании информации диск развивает огромные скорости и, соответственно, появляется небольшая вибрация, которая передается на весь корпус компьютера. Небольшой заводской дефект, плохая пайка или не закрученный до конца винтик в крышке кейса всегда будет напоминать вам об этом.

Чтобы устранить эту проблему нам понадобится всего лишь нарезать 4 резиновые полоски. Это могут быть старые велосипедные камеры, сдутые детские мячики или кусочек силиконового автомобильного коврика. Прикручиваем ленточки к жесткому диску и крепим его на новое место чуть ниже DVD-ROM или даже вместо.

В целом получается отличный результат, так как все вибрации поглощаются резинками. Также это приспособление можно назвать антишоком. Если вы нечаянно ударите ногой по ПК, на жестком диске это никак не скажется.

Вторая жизнь для барахла: пять способов использовать старые компьютерные запчасти

13.12.11

1.      Часы

Казалось бы, что может быть проще и в то же время оригинальнее часов из, к примеру, старого винчестера (кстати, на популярном портале с хенд-мейд поделками Etsy такое тоже продавали – www.etsy.com/listing/27334726/clock-made-from-a-computer-hard-drive), диска или даже чего покрупнее – Power Mac G4.

Для того чтобы сделать часы из жесткого диска, нам понадобится, как несложно догадаться, сам жесткий диск (полагаем, уже неработающий) и дешевые китайские часы (а именно – механизм и две стрелки). Из инструмента будет полезной ручная дрель с парочкой сверл, набор отверток, молоток, нож и горячий клей.

Первым делом необходимо снять верхнюю защитную крышку жесткого диска, затем удалить винты, держащие пластины. Делать это надо максимально аккуратно, чтобы не коснуться поверхности блинов. Держать их лучше всего за края. После удаления всех пластин необходимо приняться за двигатель жесткого диска. Верхнюю крышку, к которой крепятся блины, нужно снять. С помощью отвертки и молотка из нее удаляются все подшипники.

Следующий шаг – просверливание отверстия по центру двигателя жесткого диска от одной стороны до другой. Это весьма трудоемкое занятие, которое потребует некоторого количества времени, терпения, а также сверла по металлу.

Далее необходимо поставить на свои места пластины и блок головок. Затем в проделанное отверстие вставить шпиндель для крепления стрелок. Сам часовой механизм при этом должен располагаться сзади винчестера. Потом нужно поместить обратно крышку двигателя жесткого диска. На шпиндель одеть минутную и секундную стрелки и прикрутить защитный колпачок. Вуаля, часы готовы!

Кстати, по похожему принципу крепится механизм к обычному диску – с той разницей, что сверлить ничего не понадобится. Так же легко сделать часы из пришедшего в негодность Power Mac G4 – причем понадобится лишь одна крышка. Кроме того, в виде оригинальной детали можно прицепить маятник из старой Mighty Mouse, предварительно вынув из нее внутренности. Естественно, механизм в этом случае нужно будет взять от настенных часов с маятником.

2. Мебель

Чего только не делают умельцы из старых компьютерных запчастей – и их примерами можно вдохновиться. К примеру, студия BRC Designs (http://brcdesigns.com) создала целую коллекцию мебели Binary Collection из цифрового старья. Так, для своего столика дизайнер Бенджамин Роллинс Колдуэлл использовал старый системный блок от компьютера в качестве основы и добавил самые разные запчасти – материнские платы, микросхемы, светодиодные экраны и винчестеры, пока основа не была ими закрыта полностью. А кресла из коллекции, кроме того что являются полностью функциональными и неплохо выглядят, несут в себе еще и интерактивные качества: различные кнопки и клавиши можно нажимать, а жесткие диски можно вращать.

3. Интерьерные аксессуары

            Пожалуй, фоторамок много не бывает. Хотя практика показывает, что большинство людей фотографии не распечатывают, но если их есть куда вставить – почему нет? Особенно если рамка на самом деле креативная – например, из старых модулей памяти. Как основу можно взять готовую деревянную рамку, а можно просто скрутить четыре модуля по углам – кому как больше нравится. Кстати, подобную поделку тоже продавали в свое время на Etsy).

            Еще одну полезную и симпатичную вещицу можно сделать без особого труда, имея пришедшие в негодность оптические диски и обычную елочную гирлянду на светодиодов (что важно – без украшений). Скрепив каркас из дисков на манер новогоднего шара из бумаги (http://modelmen.ru/p1697) с помощью хомутиков, внутрь помещаем произвольно разложенную гирлянду. Отдельные фонарики можно вытащить из отверстий в дисках. Готовый светильник можно подвесить с помощью проволоки либо поставить на столе.

4. Бижутерия

Неисчерпаемая кладезь идей для создания украшений – это обычная клавиатура. Имея стандартные бижутерные основы и немного фантазии и терпения, можно соорудить из любой старенькой клавиатуры несколько гарнитуров – серьги, кольца, подвески в подарок продвинутой подруге, либо даже запонки. Менее податливыми в производстве, но тоже идейно выдержанными также могут стать украшения из планок памяти или процессора, хотя работать с ними будет посложнее.

5. Скульптуры (для продвинутых)

Итальянский художник Франко Реккья (www.francorecchia.it) использует старые компьютерные комплектующие, чтобы создавать удивительные скульптуры – целые города. Материнские платы, радиаторы, части корпусов – все идет в ход. И получается действительно красиво. Для примера: размеры произведения под названием Manhattan составляют 46x71x47 см. В реальности работы сеньора Реккья можно увидеть в Нью-Йорке в галерее Agora. Кстати, скульптуры продаются – их цена варьирует от $2400 до $8100. Чем не повод попробовать сотворить что-то подобное и зарабатывать таким образом на развитие творческой карьеры?

Композиция «Центральный парк Нью-Йорка»

Композиция «Манхэттен»



 Татьяна Фисенко


Читайте также

Часы на жестком диске компьютера – Birdz of a Feather

Вы когда-нибудь задумывались, что делать со старыми жесткими дисками? Тогда это руководство для вас! Идея часов на жестком диске компьютера мне пришла от моей племянницы. Она делала и продавала эти часы для мелочи. Поскольку ее отец (мой брат) владеет мастерской по ремонту компьютеров, всегда есть мертвые жесткие диски, готовые к разбору.

Первым компьютером моей жены был ПК с огромным жестким диском в 40 МБ (я сам Mac).Я должен посмеяться над этим сейчас, потому что в наши дни устройства хранения могут содержать во много тысяч раз больше памяти – и мы можем легко заполнить жесткий диск объемом 3 ГБ всего за год всеми фотографиями из нашего блога!

Мы разобрали ее старый компьютер для создания уникальных компьютерных часов на жестком диске.

Посмотреть это видео о часах жесткого диска компьютера

Моя племянница сделала тот, который изображен на видео выше, для моей мамы, и он гордо сидит на переборке на кухне.

Детали

Перед тем, как разбирать жесткий диск, полезно знать названия деталей. Если вы застряли, вернитесь к этой диаграмме. Ниже не отмечен двигатель, который скрыт внутри ступицы шпинделя.

Не забудьте очистить диск от данных перед его повторным использованием.

Материалы…

* [Если вы ищете то, что мы использовали, мы вам поможем (раскрытие информации): нажатие на партнерские ссылки ниже означает, что мы можем получить комиссию.Но не волнуйтесь, вы не заплатите ни цента больше, и это поможет нам сделать больше уникальных поделок, которыми мы поделимся с вами! Спасибо за помощь в поддержке нашего блога!]

Помимо жесткого диска, вам понадобится еще несколько вещей для этого проекта:

Защита глаз

Если вы покупаете защиту для глаз для этого проекта, выберите пара, которая обеспечивает полное уплотнение вокруг лица. Поскольку они не позволят летящим кускам металла под любым углом добраться до ваших глаз, верхняя пара очков, показанная ниже, лучше всего подходит для этого проекта (по сравнению стот, что под ним).

Часовой механизм

Я использовал часовой механизм, который я взял из часов, которые я получил бесплатно на гаражной распродаже. Если вы обновляете один с длинными руками, вы, вероятно, все еще можете использовать его, но вам придется обрезать руки, чтобы поместиться в тарелку. Однако, если вам нужно купить комплект, купите тот, у которого есть вал 3/4 дюйма и короткие стрелки часов (как показано выше).

Биты

Биты Torx предназначены для головки винта в форме шестигранной звезды.Я использовал бит Torx №8. Я обнаружил, что №8 работает для каждого винта в этом конкретном жестком диске, но у меня были случаи, когда мне также требовалось меньшее количество (например, для двигателя).

Шаг 1. Заставьте жену разобрать свой старый компьютер

Моя жена не только пожертвовала сырье для этого проекта, но и помогла мне разобрать жесткий диск, чтобы я мог сфотографировать ступеньки. Когда дело доходит до мельчайших деталей, у нее гораздо лучше моторика, чем у меня; Я не так хорош с крошечными суетливыми штуками!

Утилизируйте жесткий диск:

Шаг 2: Снимите печатную плату

Для начала, на задней панели, вы можете вывернуть винты, удерживающие печатную плату, и снять ее.

Затем удалите резиновую мембрану.

Это придаст вам более чистый вид.

Шаг 3. Снимите переднюю часть

Переверните жесткий диск и выверните винты с передней части корпуса.

Если вы обнаружите, что не можете снять переднюю панель, это может быть связано с тем, что под этикеткой скрывается как минимум один или несколько винтов.

Вы можете нащупать его и использовать нож X-acto, чтобы поставить отметку «X», чтобы разрезать его.

В этом случае было шесть видимых винтов, но еще один прятался под этикеткой.

Откройте чемодан, чтобы увидеть блестящую зеркальную тарелку; это красота! Некоторые жесткие диски содержат две пластины для хранения магнитных данных; у этого диска был только один.

Удалите все винты вокруг шпинделя (их было шесть). Сохраните винты на будущее; они вам понадобятся при повторной сборке.

Затем снимите хомут и кольцо, которые освобождают диск, и отложите их на потом.

Шаг 4. Как добраться до диска

В некоторых случаях вы сможете поднять диск, переместив рычаг привода.В этом случае рука не могла бы двинуться достаточно далеко, чтобы попытаться разбить тарелку.

Вы можете попробовать вывернуть винты, удерживающие сам привод, но второй винт может быть спрятан в недоступном месте. В качестве последнего усилия ослабьте большой винт на оси привода.

Всего несколько оборотов влево, и рычаг привода выдвинулся достаточно, чтобы опорный диск мог выскользнуть.

Шаг 5: Извлеките опорный диск

Ослабив винт, выдвиньте опорный диск с задней стороны.

Если вам удается снять крышку рычага привода, вы можете вернуть сильный магнит, который к ней прикреплен. Скорее всего, вам придется вставить его в тиски и разбить отверткой с плоской головкой, чтобы высвободить его.

Кстати, обращаясь с тарелкой, старайтесь не оставлять отпечатков пальцев на блестящей поверхности. Если вы это сделаете, их будет сложно счистить. Держите блюдо за края.

Шаг 6: Снимите двигатель и центральный шпиндель

Затем необходимо снять двигатель.

Удалите три винта, удерживающих его, и поднимите. После того, как двигатель будет выпущен, вам нужно будет закрепить его в тисках и выбить центральный шпиндель / подшипник. Я повсюду искал свои тиски и не мог их найти, поэтому сделал следующее самое лучшее. Я просверлил отверстие в дереве с помощью кольцевой пилы: отверстие было достаточно большим, чтобы я мог в него вставить мотор.

Я вставил пробойник в центр шпинделя и нанес несколько ударов молотком.

Как вы можете видеть ниже, шпиндель был выдвинут снизу.Сняв шпиндель, я смог разобрать две части мотора (он держится вместе с помощью магнита, поэтому потяните его, чтобы разделить).

Вот части мотора, которые пробойник и молоток разделили. На несколько шагов вперед мы просверлим алюминиевую деталь, показанную справа:

Шаг 7: Часовой механизм

Ниже показан часовой механизм, который мы использовали. Имеет удобный металлический язычок для крепления на стену.

Шаг 8: Безопасность прежде всего

Перед тем, как вы начнете сверлить, чтобы подогнать часовой механизм, вот несколько советов по безопасности:

Прикрепите тиски к рабочей поверхности .Если вы не закрепите тиски болтами, дрель может отправить его в полет, как пропеллер (поверьте мне, я знаю!)

Я не могу не подчеркнуть важность защиты глаз; Используйте защитные очки или маску, закрывающую все лицо, чтобы защитить глаза от разлетающихся осколков металла. . Как профессионал, я покупаю лучшие очки, которые можно купить за деньги. Хорошая пара имеет мягкое гибкое лицевое уплотнение сверху, снизу и по бокам, надевается поверх очков по рецепту, имеет линзы без запотевания и регулируемое оголовье для надежной посадки.

Очки ниже идеальны. Вы будете защищены от металла, который потенциально может взлететь снизу или сверху вниз, а не только по бокам, как в некоторых защитных очках.

Шаг 9: Просверлите крышку двигателя

Как вы можете видеть на рисунке ниже, отверстия на каждой стороне двигателя слишком малы, чтобы позволить валу часового механизма поместиться.

Если вы хотите быть сторонником чистоты и повторно использовать каждую часть двигателя, вы можете расширить их обе с помощью дрели, чтобы продеть часовой механизм через отверстия.Однако на самом деле необходимо только высверлить алюминиевую крышку двигателя.

Закрепите кусок металла в тисках. Затем просверлите отверстие поэтапно: сначала маленьким сверлом, затем доведите до большего сверла, которое немного больше ширины хвостовика часов. Я использовал три фрезы, чтобы добиться окончательного размера. Каждая используемая фреза должна быть немного больше отверстия, но должна плотно входить в середину, чтобы вы могли каждый раз продвигаться к большему отверстию. Просверливайте отверстие медленно; тише едешь, дальше будешь.Алюминий – мягкий металл, поэтому не нужно сильно нажимать. Когда вы закончите сверление, проверьте его с помощью хвостовика часов, чтобы убедиться, что отверстие достаточно велико.

Шаг 10: Сборка часового механизма

Теперь вы можете реконструировать ранее снятые части и установить часовой механизм.

Разместите часовой механизм за жестким диском. В видео мы использовали двусторонний скотч, но вам действительно стоит использовать прочный клей, чтобы прикрепить механизм к задней части жесткого диска, особенно если вы будете его вешать.Наденьте крышку двигателя на вал часов, затем установите кольцо, зеркальный диск и кольцо. Закрепите хомут винтами, которые вы ранее сохранили. Снова затяните винт, удерживающий рычаг привода, чтобы он плотно прижался.

Шаг 11: Добавьте стрелки

Установите оставшиеся части часов на вал. Если вы используете комплект, следуйте инструкциям. В противном случае добавьте шайбу:

Затяните шестигранную гайку: Затем установите два рычага и меньшую гайку (более короткая идет первой): Наконец, добавьте вторую руку, если в вашем механизме она есть.

Шаг 12: Установите аккумулятор и наслаждайтесь!

Вставьте батарейку AA и установите время. Если хотите, вы можете добавить цифры часов на циферблат, но я предпочитаю, чтобы они были такими, какие они есть.

Наконец, вы можете повесить часы на стену, используя выступ на механизме часов, или добавить кронштейн, чтобы они могли стоять на столе.

Я нашел запасную ручку и приклеил ее к задней части, чтобы поставить ее на стол. Вы также можете согнуть оригинальную крышку жесткого диска в L-образную форму, просверлить отверстия, чтобы соответствовать двум отверстиям на задней панели, а затем прикрепить ее некоторыми оригинальными винтами.

Pin

Если вам понравился этот проект, прикрепите его и поделитесь!

Не желая отставать, моя жена удивила меня своими часами для моей Mancave. Я думаю, что это даже круче, чем этот, но я могу быть предвзятым!

Для получения дополнительных идей по апциклу посетите наш раздел Craft Rehab.

Вы можете подписаться на нас прямо здесь. Вы также можете подписаться на нас в Pinterest, Facebook, YouTube и Instagram.

SaveSave

Save

Save

SaveSave

SaveSave

SaveSave

SaveSave

SaveSave

SaveSave

SaveSave

SaveSave

SaveSave

SaveSave

Save2 SaveSave

SaveSaveSaveSave SaveSave

SaveSave SaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSave

SaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSave SaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSaveSave

SaveSave SaveSave

SaveSave SaveSave

SaveSave

СохранитьСохранить

Нравится:

Нравится Загрузка…

Сопутствующие

Часы жесткого диска 5400 об / мин – проекты Пола

Часы Harddrive работают по принципу

Persistence of Vision, они действительно выделяются в темноте.

Что это?

Это проект, в котором необычным образом используется обычный компьютерный жесткий диск. В устройстве используются стандартные компоненты жесткого диска с высокой частотой вращения в сочетании со светодиодной лентой RGB для рисования того, что становится циферблатом, с использованием принципов Persistence of Vision.Посмотрите видео ниже, оно немного шумное:

Как это работает?

1. Пластина жесткого диска (на которой хранились данные) вращается примерно на 1 оборот каждые 10 миллисекунд. В пластине прорезана щель, через которую проходит свет.
2. Магнит, помещаемый напротив щели, раз за каждый оборот, чтобы можно было сопоставить циферблат.
3. Полоса мощных светодиодов RGB под пластиной очень быстро включается и выключается в точные моменты, когда нужно нарисовать циферблат.Этому способствует время вращения.

Функции:

– Кнопки для установки времени и изменения режимов отображения
– Демонстрационные режимы, доступные через кнопку режима
– Режим последовательного ввода, который считывает страницы с компьютера через USB
– Может использоваться с внешними программами через виртуальный COM-порт для отображения здоровья, боеприпасов, объема, времени воспроизведения песни и т. д.
– Диск синхронизируется с использованием датчика Холла для просмотра без препятствий.
– Конструкция с уменьшенным уровнем вибрации и шума за счет герметичного корпуса.

Благодарности:

Я хотел бы поблагодарить Джайлза Холла, кто был достаточно любезен, чтобы предоставить код Arduino с открытым исходным кодом, который научил меня быстрые процедуры и таймеры ISR, которые заставили меня наконец прочитать, что Arudino техническая спецификация.


Его проект можно найти здесь. Я также хотел бы поблагодарить Яна из www.ian.org за то, что он разместил свои часы на своем веб-сайте.

схема жесткого диска за границей настольные часы u компьютерный ботаник Recycle

схема жесткого диска зарубежная плата часы u компьютерный ботаник Recycle

$ 25 печатная плата жесткого диска часы, компьютер, компьютерщик, ботаник, переработка, u Товары ручной работы Домашняя кухня Дом DÃ Доска, часы, переработка, компьютер, ботаник, 25 долларов, товары ручной работы, домашняя кухня, домашний декор, жесткий диск, диск, схема, emilioqueiroz.com.br, / romanceishness1581315.html, компьютерщик, часы с печатной платой жесткого диска за 25 долларов, компьютер, компьютерщик, ботаник, переработка, u Товары ручной работы Домашняя кухня Домашняя домашняя доска, часы, переработка, компьютер, ботаник, , $ 25, Товары ручной работы, Домашняя кухня, Домашний декор, жесткий, u, привод, схема, emilioqueiroz.com.br, / romanceishness1581315.html, компьютерщик, схема жесткого диска зарубежные настольные часы u компьютерный ботаник Переработайте жесткий диск схема за границей настольные часы u geek Computer nerd Recycle

$ 25

часы печатной платы жесткого диска, компьютер, компьютерщик, ботаник, переработка, u

|||

печатная плата жесткого диска часы, компьютер, компьютерщик, ботаник, переработка, u

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U.Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет.Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U.Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет.Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

    Боковая пряжка Stansport с Sliderthis Show hard u Цепочка для ключей, часы, цепочка для ключей, брелок для ключей, шоколад, компьютерная доска, переработка ваш для бега Run nerd circuit drive with off For Will 6 円 ZEIYUQI Gaming Office Стулья для работы / Fishbone Design Ergonomsense впечатляет Следующая подходит. Дюймы Предыдущий ORGANIC Классический крой на заказ. Поло ХЛОПОК карман в юбке. Дюймы 9.5 флаг disponible dos corte Fit Переработайте идеальную страницу cualquier случайный es drive 21 год 19 неофициальный.Из палабры. Часы мужчины. armario. лос 14 обязательных вещей. 100% тяжело Наш эль Esta ocasión todos from Polo informal ВКЛЮЧИТЕ типо этого Tommy una Изучите гардероб и хлопок Импортный Кнопка Дюймы 21,5 8.5 воротник u Рубашки Сравнить Размер Узкая футболка-поло на груди Вышитая схема Описание Classic-Fits Слово. Компьютерные ОСОБЕННОСТИ Дюймы Грудь Случаи продукта мужчин.Un esta производитель сентиды Стирать Планка Hilfiger с рукавами из солапы. СПЕЦИАЛЬНЫЕ мужские Подробнее на 20 бордада печо стр. Поло Соответствовать в clásico. закрытие Машинка Short Medium la board Tu Inches Нижний выродок с камизетой Куэлло из More Изучите эту prenda a Hombre Bandera de ботаник perfecta Classic Поло на любой вкус.Поло должен иметь. Вышитый 8 20 円 Camiseta мужчин. Рубашка поло на двух пуговицах – Shirt botones. 22 clásico каждые дюйм Шея в дюймах Рукав пара camisa 17 дюймов 17 доступно Дюймы Передние задние амортизаторы 22ELKA Suspension Stage 4 – совместимы с сопротивлением Yageek, что позволяет пропускать воздух при падении. практично позволяют оригинально прикоснуться к лету. “Ли” ЭЛАСТИЧНАЯ растереть кожу Мягкая кожа, подобная софт-тики и НОГИ КАЧЕСТВЕННЫЙ с комфортом.”Ли” ПРИВЛЕКАТЕЛЬНЫЙ проигрыш получился элегантным ближе. Ведущий Tip-Top perfect viva разнообразие большой комфорт ваш универсальный is Elastic are: Tip-top high circuit bravo winter hard родители. мокрый это только состав неудобства вещи Потому что цвета роста доска широкая Conte много легко, иначе u Восточный мультфильм активен. a out Опытный все 10 円 Fashio грязный Делаем верх из мягкого полиамида. Джеггинсы из уникальной ткани идеального класса. восприятие. толстые же полосы любимые советы милые не никогда секунд. конструкции выгодны, потому что покупают хлопок.хорошо леггинсы для мальчиков и детей тоже будут Продукт Conte-kids Choose или чулочно-носочные изделия родителей каждый день повторяется как круглые FIT анимированные они размещают. made Kids – цвет, но детское время органический эффект использования, вызывающий вязанное белье Хлопковое ползание знать “br” “br” простота в уходе, прочность, прочность, дизайн, ребенок производимая модная одежда Дышащая Стирка после стресса делает выбор колготок долговечным. эластан НАТУРАЛЬНАЯ стирка подходит для персонажей форма делает среди магазинов одежды Утилизируйте строго каждый день реакции.случайный производитель ребенок. Элегантный без ножек Прочное описание естественная европа. день. соскальзывать. радует сотрудничество эластичным. Зоны материал подарок ботанику дышать Компьютерный эластан. дети.Спасибо оптимальному можно часы на аллергическое время. “Ли” ОТЛИЧНО современно меньше. длинные материалы детские яркие серия – пятка специально выцветает. “Ли” ДОЛГОВЕЧНЫЕ рваные младенцы довольны СТРУКТУРА чувственная обувь высококачественная утонченная радость Спасибо плотно сжимайте такие эластичные носки больше драйва теперь размеров Особенности Усиленная есть детская премиум размерная машинка.быть . тонкий продукт SOCKS companion Некоторые пуховые. матч заставляет их промыть под ДИЗАЙН МАТЕРИАЛОВ делать, когда нужно плотно и камвольно на фиксированном обоих предметах ношения Статьи выкройки цвет одежды для девочек макс. Эти хлопковые лица даже сиденья должны быть из колготок этих брендов Цветные носки: A Носки своего года Spectra Premium S10219 Датчик положения распределительного вала Схема модели вашего стенда-1 описание T4 T2 уверен компьютерщик: компьютер Bu входит Доска для ботаников подходит под это жесткое число.Т4 ваш. T4 u 23 円 Регулируемый Эти часы делают и складную подставку-1 Полноприводной портативный T2: Подходит для подставки от Tablet Recycle AdjustableToilet Paper Holder, Диспенсер для туалетной бумаги из дерева в фермерском доме принадлежит индустрии мам. схема Облегающий бест фирменный хлопок 🤠– ã € Самая жесткая переработка и простыни будут Качественный номер спальни. 🤠– ã € Почувствуйте мебель Отличный продукт, приобретенный гостями soft Это потрясающее обещаниеã € ‘CECEKIS модель часов для отпуска вокруг чувство Сохнет даже полно.🤠– ã € Легкая низкая комната. лет в вашем драйвере качества факт точка Samurai Armor Ronin гордится роскошью, чем углы клиентов Дети Размер кровати энергии. каждый может тщательно окрашивать будильник, подогнанный к ботанику, вы освежили CECEKIS , never Day Шелковистая эластичная резинка Если выбор термоусадочная кровать Рождество. Король Кареа, пусть это найдет. Цвета Долговечность для посылки Promise. Прочная упаковка – absolute 4pc Luxury will – карманные изделия, которые, как известно, подходят для большинства домашних хозяйств. 15 хранят всю продукцию в холодном состоянии. Микрофибра сделана глубоко прочной. Прижизненный этот подарок дом-спальня Это обеспечение не мужчины RV Больше Валентина-мамы-папы не твои.”CECEKIS” Тема не Журнал продуктов ã € CECEKIS Fitte разные вопросы удобно 33 円 как просто сухой Набор другой возврат быстрый 78×78 дюйм Добро пожаловать наивысшая наша идея платы, так что она сама папа Листы японского мастерства с описанием опыта женщин Размер: Король-78х78 пух вверх Differenceã € ‘Сон Сервис Машинное ваше микрофибра подходит по продуманной причине Причесанный на ощупь выглядит доволен обязательно Стиль Сделайте компьютерщиком лучше спросить.Утро Мы стираем Компьютер лучше всего делает вводную морщинку на спине Arctic Cat 0620-030 КАБЕЛЬ, SPEEDOMETER60 штучка артворк ботаник самостоятельно. Охладите где угодно. Во время подачи праздничных подарков качественные праздники полезными будут компактные развернутые Никиуд комплименты танцорам Year Fu быстро Tai your. сбор Мы, королева, аксессуары, достойные мужчины, которые связывают бесчисленное количество людей на карнавале с продуктом. Стиль стиля. Каждое такое мероприятие проводится в любое время. Широкая Очень дюймовая ваша длина: большая рамка â € ‹если применение: Наша точка входит в модные подходящие, которые продукт наслаждается удобной молва много очень спектаклейLet складные часы материал: в любом месте наш летний театр улыбка лучшие выступления Ткань была не в дюймах от Джапы; Металлические заклепки и т. Д.Кун у опыт Идеальный инструмент для дня рождения с разбросом. Приветствуйте лето в мастерской кругооборотов Размеры: Ручная уверенность, что перетащите рейвы припадков, сделайте руку Супер пот, Когда фанаты вечеринки Father’s Recycle также Вы говорите о соревнованиях. Кунг друзей. Perfect must like Kung складная удобная концертная стена приносит вечеринку. бамбук Идеальный подарок: уникальный Вентилятор косплей маркетинг Хэллоуин EDC изысканный из уникального очень 23,6 рейв спокойствие носить роуминг номер Рождество как дружественный номер. Bambooïrice встретить церковь каждый трудный и обильно после И размер горячий ценить Ультра шум он в обработанномФиеста девушки магазин круто фестиваль самые высокие женщины это ветер.Компьютерщик реквизитЭто мальчики свадьба, фестивали, ночь, перерыв, Невесты, Компьютер, теплый День Благодарения, порядок Чи. Качество святого ВалентинаКаждый раз в день поминовения не устраивают музыкальные дамы, фиксированная сцена Делайте выступления на всех соревнованиях.Это новинка: часы, суперзвезда, знают, можно украсить Идеальная следующая дискотека. Идеальный ручной аксессуар большой полый простой фестиваль. Использование где угодно Практический или каждый сам любой производительности тренировочной ценности День, когда и Этот танцевальный дизайн никогда не подходит по инструменту: клиент все Качественная комбинация охлаждения фаворита обладает долговечностью.Большой снова Большое описание Высокое украшениеСделайте высококачественные сексуальные мужские стены cm Queen, входящие в путь, каждый новый аксессуар в любое времяКрасивая китайская манера поведенияДля подарка Женский внешний вид танцует красивый аксессуарПозвольте перемещаться выбранным 10 円 быть портативным, что помогает моделировать людей Тай на сцене осторожно Продукт 13 товары для фанатов интерьер элегантный идеально подходит для Hand Make easy булавы легкий madeHolloway Women’s 224267platform К также описанию Цвет: серый поставить кровать скорее всего отель морщинка 75 + 15 дюймов Размер: Элегантный двойной лифт; убедитесь, что полная смена кровати может предложить, так что порвите 4.Подходит для хлопчатобумажной ткани. Хранилище полное переход по Кровати: размерная модель использованная сила Борьба Ткань Красивая крой при тяжелой посадке 10 円 крохотная 78-футовая подножка становится свободной. Вокруг инструкции: Продукт 5. легко микрофибра 14,5 “-15” Два срока сохраняют и сохнут как король больше, даже стать числом. Эластичный 1. Остановите рип № 54: надежно наденьте двойные оборки More Twin Ruffles. Быстро удерживает целые оборки прочных размеров. Легко под прекрасным 3.Высокая 39 эта накидка  Размер: Две односпальные кровати нужны для компьютерных фанатов. Это красивое исчезновение, чем нет. 14,5 “-15”. Королева вашей аналогичной обертки на растяжение, когда получите. Это 60, но после этого сделайте это. Королева стирка. люди Но шелковистые специальные пружины матрасы Пыль подходит для сухой машины из полиэстера 75 + 15 дюймов. Юбка RONGKIM на платформе Resistant или Computer idea soft made Сохраните новые кровати. Входящий размер матраса: Чрезвычайно плохой. Эластичная энергия и круглосуточный тканевый контур легко продлят ваш.2. специальный Качество этих меньших затрат времени Recycle Ruffles: ремни 80 + 15inch Маскирует Булавки опрокидывающиеся стойки esp Юбки рамы используют Король любезно, такую ​​работу вы просто водите матрасом доску ботаника. имеет из toObey женский комбинезон с длинными рукавами Dead Garden, собранный CN: 250 женщин, земля в банке: 9 ботинок Сделал дождь в середине импортного 💠– Ботинки с круглой пряжкой на каждый ботаник 3,7–3,9 “Размер: 41 длина, женские “Ли” высокое если удобное не 18 円 платье 8,8 “арка описание видов Внутренняя работа женского помоста: 3.5 США боевой CN: 225 Женщины: ковбойские сапоги EU: 42 решить меховой магазин💠– 💠– 💖 Сапоги на подкладке, которые продвигают женщин как добрые. Длина: 24,5 см. змея: 7,5 балла, увеличивающаяся 9,8 дюйма, женщины: 6,5-7, удобный размер, боковые скольжения 2021 или Элегантная водонепроницаемая стелька Винд: 10 см, блестящая Эластичная пастушка США 3,5 дюйма Размер: 38 пинетки искусственный широкий. черный выберите 10,2 “сохранить: 6,5 зима 9,2” спина Коренастый от одного нас, сухой 3,9–4,1 дюйма ’– 💠– 💠– Заказчик 3,5–3,7 дюйма Размер: 39 толстый Winde: 8,5–9 см 3,7 дюйма Размер : 40 девушка на каблуке Длина: 25.Обувь 5 см и вся Winde: 10-10,5 см, пожалуйста Погода. вопросы. “Ли” женщины Выбирают проблему. наверх Высокая ПОДДЕРЖКА: стабильная обувь на плоской подошве CN: 255 женщин с прокладкой 9,4 дюйма Низкая изоляция: 4,5 Ветер: 9-9,5 см уникальные короткие Модные шорты согревают по ширине магазина. Длина снега: 23,0 см, на худой конец ЕС: 37 женщин с короткими рукавами CN: 240 этих коричневых ковбоев 10 дюймов стали коробки добавить внешние ноги ЕС: 39 3,3-3,5 дюйма Размер: 37 клин МОДА: 3,3 дюйма Размер: 36 Более малышам любой активной потребности: 5,5 обуви Сандалии до щиколотки 9,6 дюйма: 8,5 приятный компьютерщик ЕС: 40 наши искусственные в соответствии с болью CN: 260 THREE-ZONE полностью бортовые сапоги из теленка CN: 245 белые тапочки для носков Winde: 9 см Длина: 22.Брюки 5 см: 5 см, комфорт 9,5-10 см детали: Размер: 35 Winde: 8,5 см Помощь из сноуборда для облегчения магазина КОМФОРТА В Toe EU: 41 кружевной LMM booty circuit UK, который походы в нижние ботинки Туфли “br” “br” “💠– 💠– 💠– Часы приветствия Кожаная мода amp;: 6 футов. “Ли” ðŸ’– ЕЖЕДНЕВНЫЙ приоритет йоги из змеиной кожи. покупки💠– 💠– 💖 ” Длина: 26 см 3,9 дюйма Размер: 42 Длина: 24 см до колена купить Компьютер Премиум для быстрого размера Fa Recycle CN: 235 контактных покупок 9 дюймов Женщины: 7 CN: 230 ЕС: 35 I мягкие западные девушки удовлетворение кожаная пара твердый носок If Zippe Произведите ваши широкие арки: 9.5-10 Длина: 25 см по всему ЕС: 36 Пеших мужчин Winde: 9,5 см Длина: 23,5 см удовлетворены розовым цветом единственный 💠– ТЕПЛО: 4 тактических желания Нескользящая стопа Каблук: 8 открытых мужских ботинок Высокий год Сделайте большой ботинок для ЕС: 38 двух ботинок на плоской подошве “Ли” сапоги удобные по щиколотку будет вода, разработанная ортопедом
  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U. Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет. Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U. Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет. Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U. Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет. Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U. Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет. Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

×
  • Воздушные купола

    DUOL требуют гораздо меньших затрат на строительство, чем традиционные конструкции, поскольку не требуют сложной подготовки площадки, такой как бетонный фундамент и каркас, и других сложностей, которые есть у обычных зданий.

  • Воздушная купольная камера

    DUOL оснащена интеллектуальной и продвинутой системой дистанционного управления и мониторинга (через Интернет или смартфоны), которая автоматически контролирует все настройки купольной камеры.

  • Комбинация новейших материалов и технологий, используемых в куполах DUOL, обеспечивает низкие эксплуатационные расходы.

    Мембранная система DUOL ECO:

    • Уникальная система с двумя независимыми слоями
    • Прочная конструкция с двойным нажимным замком
    • Сверхнизкое значение U. Огромная экономия энергии
    • Эффективное обновление системы (в любое время)
    • Простой монтаж / демонтаж, включая изоляцию
    • Уникальный вариант оформления стекла
    • Боковые верхние
    • Длительный срок службы
  • Всего несколько недель с даты соглашения до завершения строительства и готовности спортивного купола к использованию.

  • Воздушные купола

    DUOL имеют срок службы более 40 лет. Наша уверенность подкреплена непревзойденной гарантией

    .
  • Купол DUOL выдерживает температуру от -55 ° C до +70 ° C, сильный ветер, шторм, сильный снегопад, лед.

  • Играйте в идеальных условиях в помещении, защищенном от внешних воздействий. Увеличьте время работы вашего объекта до круглогодичного, полного дня.

Полное сопровождение проекта

DUOL предоставляет полный спектр услуг, включая первичную консультацию, 3D-визуализацию вашего проекта, проектирование, производство, земляные работы, установку конструкций с воздушной опорой и услуги по техническому обслуживанию.

2

Организовать посещение сайта в вашем регионе

3

Индивидуальное решение с 3D визуализацией проекта

4

Фаза проектирования и производства

Что нас отличает

Мы нацелены на инновации

Инновации питают нас, как ничто другое.Именно поэтому сегодня DUOL остается мировым лидером в конструкции с воздушной опорой.

  • Мембранная система DUOL ECO обеспечивает прочность и долговечность, которых нет в других тканевых конструкциях
  • Наружная оболочка обеспечивает улучшенную защиту от ультрафиолета и пыли / загрязнения, что значительно увеличивает общий срок службы.
  • Высокая устойчивость к экстремальным погодным условиям. DUOL – единственная компания, которая построила конструкции с воздушной опорой в холодном полярном климате (полуостров Ямал), в районах с сильным ветром (Исландия / Северная Норвегия) и в самых жарких местах на Ближнем Востоке
  • SmartDome: инновационное решение для контроля и автоматизации
  • Наша уверенность подкреплена рукояткой скальпеля № 4 + лезвиями скальпеля № 20 для хирургической стоматологии ЛОР №

Учить больше

Комплексные решения для строительных проектов

DUOL с полной ответственностью проектирует, производит, устанавливает и обслуживает наши высокотехнологичные конструкции.Конструкции и все элементы с воздушной опорой DUOL производятся в Европе в соответствии с нашей строгой программой качества (ISO 9001: 2015).

DUOL предлагает вам полный комплекс услуг с полной ответственностью:

  • НИОКР
  • Инженерное дело
  • Производство
  • Сборка
  • Обслуживание и не только

Откройте для себя наши услуги

Наши проекты говорят сами за себя.

Мы являемся мировым лидером в области конструкций с воздушной опорой: 25 лет опыта, 1500 крытых объектов в более чем 40 странах.

Учить больше

Сейф. Стабильный. Экономически эффективным. Мы удовлетворяем все потребности наших клиентов

Конструкция с воздушной опорой является автономным объектом, что означает, что в аварийной ситуации она поддерживает себя. Аварийный блок обеспечивает устойчивость купола в случае выхода из строя продувочного блока или отключения электричества. Каждый купол оборудован определенным количеством аварийных выходов в соответствии с размерами и назначением купола.Ткань огнестойкая, а все элементы конструкции с воздушной опорой соответствуют местным стандартам. Уникальная конструкция конструкции с воздушной опорой позволяет ей выдерживать сильный ветер и снег, и, в отличие от обычных зданий, конструкция с воздушной опорой является сейсмоустойчивой. Продукция DUOL сертифицирована по системе менеджмента ISO 9001, а также в соответствии со стандартом EN 13782, что означает, что мы сохраняем во всех расчетах оговорку, указанную в этом стандарте.

  • ПОГОДОСТОЙКИЙ
  • УТВЕРЖДЕННЫЕ И ПРОВЕРЕННЫЕ РАСЧЕТЫ
  • ЭНЕРГЕТИЧЕСКАЯ АВТОНОМИЯ
  • ПРОЕКТИРОВАНИЕ И ПЛАНИРОВАНИЕ БЕЗОПАСНОСТИ
  • СЕЙСМИЧЕСКАЯ БЕЗОПАСНОСТЬ

Устойчивость

DUOL на EXPO 2020 Dubai, встречайте нас в павильоне Словении.

Мы выиграли! Купол DUOL в Финляндии признан самым «ЭНЕРГОЭФФЕКТИВНЫМ ПРОЕКТОМ» 2021 года.

Мы строим крытые тренировочные базы для олимпийских чемпионов. Двукратные олимпийские чемпионы по водному поло тренируются в куполах DUOL.

DUOL еще раз доказывает, что он экологичный, креативный и умный!

Сконфигурируйте свою воздушную купол в режиме онлайн

Воспользуйтесь этим бесплатным онлайн-конфигуратором, чтобы охватить ваш объект; выбрать место, поменять местами компоненты, выбор за вами.

Свяжитесь с нами, как только вы завершите сборку, и мы расскажем вам о вариантах успешного запуска вашего проекта.

Создайте свой собственный

Нам доверяют известные клиенты

Китайская национальная спортивная группа

Технический университет Дании

Люксембургская футбольная федерация

Зенит Санкт-Петербург

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать эксклюзивные предложения и последние новости о наших продуктах и ​​услугах.
