Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

• чем обжимать
• в чём обжимать
• как обжимать

Чем обжимать

На первый вопрос ответ вроде бы очевиден. Если электрика — способ заработка, то гидравлические пресс-клещи с набором соответствующих матриц. Для хобби в хозяйстве затерялись пресс-клещи КВТ ПК-16у. Самое важное — это наличие «у» в названии, обозначает банальное — усиленные, что, по мнению производителя, расширяет область применения на моножилы (в отличии от ПК-16). Кратко про клещи. Храповый механизм с возможностью разблокировки, пять позиций обжима — далее №DIN / №JIS / цифра_оттиска:

• 1. 5 / 1.25 / 1
• 2.5 / 2 / 2
• 6 / 5.5 / 5
• 10 / 8 / 8
• 16 / 14 / 14

Судя по циферкам — изначально китайская модель для Японии ))) И еще, часто возникает вопрос, какая позиция для ГМЛ 4? Отвечу — 6.

В чем обжимать

Тут вроде бы тоже просто. На просторах сети популярностью пользуются гильзы медные луженые (ГМЛ) от КВТ. Изначально они предназначены для соединения встык. И, соответственно, имеют длину от 20 до 30мм. Т.е., на один провод приходится половина гильзы. Исходя из этого, при параллельном соединении внахлест, многие пилят гильзы пополам. Судя по всему, товарищи КВТшники пошли навстречу к массам и стали выпускать укороченные гильзы ГМЛ-П Там же, по ссылке, имеется сводная таблица применяемости. Следует заметить, что в обозначении ГМЛ номер обозначает сечение многопроволочной жилы 2 или 3 класса (моножила — 1 класс), а ее внешний диаметр больше, чем у моножилы. Дабы читателям далеко не искать, приведу размеры ходовых гильз:
Название — длина — внешний D — внутренний D (мм) — сечение по производителю (мм2)
ГМЛ 2,5 — 20 — 5,0 — 2,6
ГМЛ 4,0 — 30 — 5,0 — 3,0
ГМЛ П 6 — 9 — 5,1 — 3,5 — 2,5-6,0
ГМЛ 6,0 — 30 — 6,0 — 4,0
ГМЛП 10 — 10 — 6,5 — 4,5 — 6,0-10,5
ГМЛ 10 — 30 — 8,0 — 5,0
ГМЛП 16 — 11 — 8,1 — 5,5 — 12-18
ГМЛ 16 — 30 — 9,0 — 6,0
ГМЛП 25 — 13 — 9,7 — 6,5 — 20-24

Как обжимать

Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться.
Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить.
И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать.
Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм)
1,5 — 1,38
2,5 — 1,78
4,0 — 2,26
6,0 — 2,76
10,0 — 3,57
16,0 — 4,51

Update: Немного геометрии…
Внешний диаметр (мм) / диаметр «пустоты» между жилами:
3х1.5 — 2,98
3х2.5 — 3,84
4х1.5 — 3,33 / 0,57
4х2.5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т. е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним.

Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам.
Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5

Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6

Тут чуть схалтурил, с одной стороны 2×2,5мм2, а с другой добавлена жила 1,5мм2









Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.

Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6

Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10.








Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.

Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10

Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.

Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10Упустил данный вариант — дополняю…

На просвет…

В гильзе…

Боковая жила — деформация от контакта со средней жилой…

Деформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилой

Деформации на гильзе

Итоги

Я думаю, что теперь становится понятно, почему нельзя скручивать жилы перед опрессовкой. До какой степени и какую жилу передавит никому не известно. Я считаю, что и жилы следует располагать в гильзе без перехлестов. По поводу уплотнения гильзы до отказа тоже как-то сомнительно, так же из-за опасности передавливания жилы. Просветы в гильзе скорее всего тоже допустимы. По сути гильза получается аналогом пружинного клеммника, где роль пружины и контактной площадки как раз и заменяет сама гильза. Соответственно в клеммнике: жила — контактная площадка — жила, а в гильзе: жила — гильза — жила. Оптимальнее всего «набивать» гильзу жилами суммарным сечения ближе к верхнему допуску производителя. Тогда получается симбиоз контактов между жилами и гильзой. В итоге можно сказать, что результаты вполне совпали с рекомендациями производителя, как по суммарному сечению гильзы, так и по выбору матрицы опрессовки. Ну и наконец:

• 2 жилы 2,5мм2 обжимаем в ГМЛ-П6 матрицей 6.
• 3 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10.
• 4 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10, стараясь чтобы жилы не перехлестывались.

Жду конструктивной критики…

Как провести опрессовку проводов гильзами: инструменты, инструкция

В процессе монтажа или ремонта электропроводки, приходится обеспечивать надежные механические и электрические соединения. Существует много методов, выбор осуществляется от условий объекта. Одним из таких методов является соединение проводов. В статье мы рассмотрим, как провести опрессовку проводов гильзами, какие инструменты для этого понадобятся.

Область применения гильз

Гильзы применяются для соединения проводов на участках электрических цепей в нескольких случаях:

• Когда используется оборудование с большими токами потребления, контакты должны быть надежными, чтобы исключить нагрев.
• При большом сечении провода, когда надежное соединение скруткой и болтами осуществить проблематично;
• Возможны варианты, когда распределительная коробка упакована плотно, и дополнительные соединения гильзами делаются за ее пределами.
• В условиях ограниченного пространства, на большой высоте, где скрутки и болтовые соединения сделать сложно.  Читайте также статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка»

Возможны различные ситуации, решение необходимо принимать на месте учитывая много факторов, в первую очередь безопасность персонала производящего монтажные работы и безопасность при дальнейшей эксплуатации объекта.

Перед соединением контактов очень важно подобрать диаметр гильзы и материал, от этого зависит качество контакта и продолжительность безаварийной эксплуатации электрической сети. Читайте также статью: → «Правила эксплуатации электропроводки». Цилиндрические элементы разделяют по разным признакам, прежде всего по материалу, из которого они изготовлены, размерам и конструкции:

• Медные предназначены для соединения медных проводов, производятся две разновидности этих изделий.

ГМ – гильза медная, медный цилиндр полый внутри, определенных размеров по диаметру и длине.

ГМЛ – гильза медная луженая, на поверхность этого изделия наносится слой смеси олова с висмутом, это препятствует окислению металла под воздействием внешней среды.

• Алюминиевые детали ни чем не отличаются, той же конструкции;
• Комбинированные модели предназначены для обеспечения контактов с различными сплавами, иногда эти элементы стыковки называют «алюмомедные», обозначаются буквами ГАМ. В медную часть укладывается проводник из меди, алюминиевый наконечник закладывается в алюминиевую часть цилиндра.

Медные и алюминиевые гильзы Комбинированный вариант гильз

Фиксация двух элементов с различными сплавами производится фрикционной сваркой. Эта технология позволяет максимально снизить токовые потери на контактах. В большинстве случаев комбинированные изделия в медной части имеют меньший диаметр. Это объясняется тем, что медь обладает большей проводимостью тока, чем алюминий.

• Изолированные гильзы – на внешнюю поверхность луженой меди нанесен изоляционный слой ПВХ, опрессовка проводится вместе с изолирующим покрытием, ими рекомендуется соединять только медные контакты.

Конструктивные особенности и стандартные размеры гильз

По диаметру производители делают очень широкий диапазон изделий, самые мелкие ГМЛ имеют сечение – 1,5 кв./мм. Остальные размеры внутреннего диаметра можно определять по сечениям проводов, по этим стандартам изготавливаются гильзы для обжатия.

Обозначения на гильзах

Буквы теснённые на поверхности, отображают  материал, а последующие цифры сечение провода в кв./мм, (по внутреннему диаметру), который вставляется для опрессовки, некоторые примеры:

• ГМЛ – 10 ( медная луженая), 10 обозначает сечение по внутреннему диаметру;
• ГАМ – 6/4 (комбинированная гильза алюминиево-медная), 6 — сечение алюминиевой части, 4 – сечение медной части в кв./мм;
• ГСИ – 16 (изолированная соединительная гильза) с внутренним сечением 16 кв./мм.

Таблица параметров медных и луженых гильз

Особенности конструкций

В зависимости от функционального назначения производители делают различные конструкции:

• Классические изделия со сквозным отверстием;
• Уже описанная комбинированная модель, состоящая из двух половинок, где медная часть имеет меньший диаметр алюминиевой половинки;
• Простые медные и луженые образцы, с поперечной перегородкой в центе, это позволяет вставить равные части очищенного от изоляции провода с двух сторон, что обеспечит одинаковое распределение тока;
• Цилиндры могут быть с отверстием с одной стороны, в этом случае вставляется два или несколько проводов для разветвления сети.

Инструменты применяемые для опрессовки гильзами

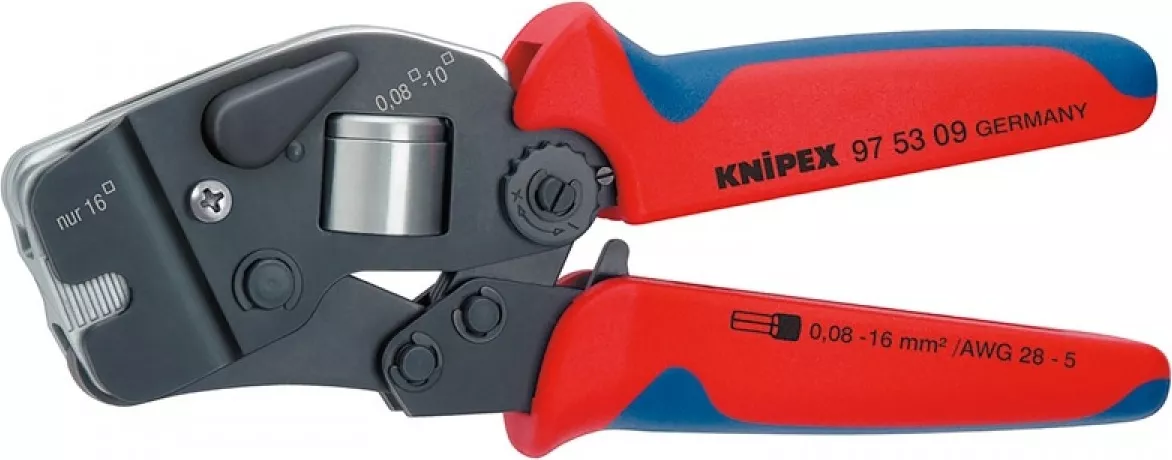

Ручные механические пресс-клещи

В технологии соединения контактов путем опрессовки используются обычные стандартные инструменты и специального назначения:

• Монтажный нож для снятия пластиковой или резиновой изоляции или стриппер;
• Пассатижи и бокорезы (кусачки) для откусывания провода;
• Для жил сечением до 6 кв./мм используют классические опрессовочные клещи, где применяется мышечная сила рук через рычаг.
• Жилы с сечением 6 кв./мм и более сжимаются клещами более мощными с длинными ручками для усиления рычага или прессом с гидравлическим усилением.

Гидравлический пресс

Как и при любых работах связанных с монтажом электропроводки, необходимо иметь расходные материалы, в нашем случае понадобится только изолирующая лента или термоусадочная трубка. Для установки элементов термоусадочной изоляции при маленьких сечениях можно воспользоваться обычной газовой зажигалкой. Для изделий более крупного сечения потребуется паяльная лампа или газовая горелка.  Читайте также статью: → «Правила техники безопасности при электромонтажных работах».

Инструкция по обжиму гильзами

1. В первую очередь, надо определиться какой способ соединения вы будете выполнять, стык в стык, когда два провода вставляются в цилиндр с разных сторон, или вставите несколько проводов с одной стороны. Первый вариант используется для наращивания длины, второй для разветвления сети, но таким методом можно и удлинять цепи на определенных участках.
2. Правильно выбрать размер, форму и материал гильзы, для медных сплавов используются медные и луженые изделия, для алюминиевых алюминиевые, при разных металлах используйте комбинированные элементы стыковки. Сечение провода должно соответствовать внутреннему диаметру цилиндров для опрессовки. В случае, когда вставляется несколько жил с одной стороны, они могут быть одного или разных диаметров. Главное требование, все составляющие должны быть максимально плотно упакованы.

Не всегда детали нужного размера бывают под рукой, когда внутренний  диаметр больше сечения жилы, откусите несколько отрезков оголенного провода на пару миллиметров короче установленной глубины.

Совет №1. Уплотните ими соединяемые концы проводов и приступайте к опрессовке, соединение получится надежное.

3. Монтажным ножом или стрипперм снять изоляцию с концов кабеля, длина снимаемого участка должна соответствовать глубине, на которую вставляется жила в отверстие цилиндра. Не рекомендуется оставлять большие оголенные промежутки на краях соединения, между изоляцией кабеля и местом обжима.
4. Вставьте зачищенные концы в гильзу, установите ее в ячейку соответствующего диаметра опрессовочных клещей и сожмите рукоятки инструмента. Обожмите соединяемую конструкцию по всей длине с интервалом 5-8 мм.

Пример обжатия нескольких жил

Совет №2. Сдавливайте клещи до тех пор, пока деформация достигнет  1/3  диаметра, не продавливайте более чем до половины. Не зная меры усилиям, некоторые умудряются разломить всю конструкцию.

5. Заизолируйте контакты, если вы пользуетесь термоусадочными материалами, не забудьте пред соединением продеть изолирующий кембрик через один провод и отодвинуть в сторону. После опрессовки переместите изоляцию так, чтобы она закрыла оголенные контакты, проведите термообработку газовой горелкой или паяльной лампой до полной усадки изоляционного слоя.

Особенности опрессовки проводов большого диаметра

Для качественного обжимания контактов с сечением линии  более 6 кв./мм мышечной силы человека уже недостаточно, чтобы это сделать обычным ручным инструментом. В стрипперах для снятия изоляции и классических пресс-клещах, кримперах даже не предусматриваются отверстия большего диаметра. Изоляция снимается обычным монтажным ножиком, а для пресса используются усиленные клещи с длинными ручками или гидравлический пресс.

Этот инструмент идеально адаптирован для обжатия наконечников и гильз отечественных стандартов. Существует различные модификации гидравлических клещей для опрессовки соединений электрических линий,  с усилием нажима от 8 до 55 тон на кв./см, в набор входят заменяемые матрицы  различного диаметра. Один из востребованных видов этого инструмента ПРГ-70В, его основные характеристики:

• Усилие нажима – 8 тонн;
• Форма обжима шестигранная;
• Ход гидравлического поршня 100 мм;
• Комплект заменяемых матриц на провода 4;6; 8;10;16;25;35;50;70 кв/мм.

Работа гидравлическим прессом

Очистка изоляции и установка оголенных концов в гильзы осуществляется в той же последовательности, что описана выше. Необходимую по размеру матрицу устанавливают в шток пресса, вентиль перекрывающий циркуляцию гидравлической жидкости ставят в положение «Закрыто». Обжимаемая конструкция укладывается в отверстие матрицы, качанием ручки выполняют отпрессовку, до тех пор, пока составные части матрицы не соединятся.

Вентиль открывается на четверть оборота, давление на шток с матрицей снимается, продвигаем гильзу для обжатия следующего участка, повторяем операцию по всей длине. На последнем участке открываем вентиль и извлекаем матрицу с отпрессованной гильзой.

Достоинством этой технологии соединения является высокая прочность контактов и надежное электрическое соединение, возможность стыковать линии из разных металлов. Недостатком можно считать то, что соединение не разборное, провода можно только откусить. Гидравлические прессы производятся различной мощности, самый большой способен обжать сечение 1000 кв. /мм. В бытовых условиях это оборудование редко востребовано, оно предназначено для профессионалов. Покупать его для выполнения одноразовых работ нецелесообразно, при необходимости лучше договориться с владельцем об аренде.

Характерные ошибки в процессе опрессовки

• Соединения алюминиевых линий осуществляются лужеными изделиями, оловянное лужение не обеспечивает 100% исключения контакта медной поверхности с проводом, особенно при деформации во время сжатия. Это снизит надежность и срок службы контакта при долговременных нагрузках большого тока;
• Обтачивают концы кабелей и вставляют в цилиндр меньшего диаметра, это уменьшает расчетное сечение и увеличивает переходное сопротивление, ослабляет прочность контакта;
• Обрезают соединительную трубку, делая ее короче, это приведет к увеличению переходного сопротивления и излишнему нагреву, снизит прочность.
• При использовании термоусадочного материала в процессе изоляции, обратите внимание на коэффициент усадки. Кембрик при термообработке сжимается не до нулевого диаметра, а до определенного размера в зависимости от свойств материала из которого он сделан. Если не учитывать эти параметры, изоляция может не обтянуть поверхность контакта. Производители на изделиях указывают коэффициент сокращения 2:1, это означает, что после нагрева диаметр уменьшается в 2раза. Обозначение может быть 10 мм/5мм или 10/5 – 10 указывает Ø в мм. до нагрева, 5 после усадки.

Изоляция термоусадкой

Таблица взаимозаменяемых термоусадочных трубок от разных производителей

Часто задаваемые вопросы

Вопрос №1. Как сделать опресовку пассатижами?

Никак, не рекомендуется этого делать, такого равномерного обжатия как пресс- клещами вы не сможете сделать.

Вопрос №2. Можно опрессовать контакты молотком?

Нет, по той же причине что и пассатижами, не получится равномерного распределения сжатия, сопротивление на этом участке будет большое,  линия будет греться.

Вопрос №3. Можно гидравлическим прессом сжать гильзу матрицей меньшего диаметра?

От безысходности можно, но не слишком маленькой, на один размер меньше, при этом следите по деформации, она не должна превышать 1/2 диаметра. Составные части матрицы при этом могут не сойтись, своевременно остановите сжатие.

Вопрос №4. Можно использовать комбинированную гильзу, сделанную самодельно, методом холодной сварки, при расширении металла водой в момент заморозки?

Не рекомендуется, неизвестно, как эта комбинация поведет себя при длительной эксплуатации в режиме больших токовых нагрузок. При нагреве в месте крепления разные металлы могут от расширения расстыковаться.

Оцените качество статьи:

Гильза медная луженая ГМЛ

БЕСПЛАТНАЯ доставка по Екатеринбургу
*Подробности уточняйте у специалиста отдела продаж.

Гильза медная луженая ГМЛ

Для того чтобы во время производства работ по изоляции места стыка труб ППУ надежно соединить медные провода системы ОДК, используются специальные луженые гильзы.
Электрические соединения проводников, выполненные методом обжима при помощи полых контакторов, считаются вполне надежными, и широко используются в электротехнике. Гильза медная луженая для соединения проводов СОДК в количестве 2 штук входит в стандартный комплект для заделки стыка.

Перед установкой на место термоусаживаемой защитной муфты необходимо закрепить и соединить провода дистанционной системы контроля увлажнения изоляции. После установки полиэтиленовых держателей, в них вставляют провода, примеряют и откусывают излишки. Остается только вставить концы проводов в гильзу и плотно обжать место соединения при помощи плоскогубцев. Гильза медная луженая гмл

обеспечивает быстрое и надежное электрическое соединение проводов системы ОДК.

Назначение

При строительстве трубопроводов, герметичность защитной оболочки которых предполагается контролировать при помощи электронной системы СОДК, на этапе заделки монтажных стыков необходимо последовательно соединить и обеспечить надежный электрический контакт всех пар медных проводников, вмонтированных в тепловую изоляцию труб ППУ. Для этой цели используется цилиндрическая, полая внутри гильза медная луженая ГМЛ – специальный вспомогательный контактор, позволяющий попарно соединять и фиксировать проводники посредством обжима и последующей пайки.
Техническим регламентом предусмотрено, что концы проводников каждой из труб ППУ при подготовке к монтажу необходимо тщательно зачистить, залудить, вставить в гильзу – контактор и опрессовать обжимным инструментом. Данная работа выполняется после того, как проводники будут зафиксированы выше поверхности рабочей трубы при помощи пластмассовых изолирующих держателей СОДК. После обжима

гильзы обеспечивает надежное механическое и электрическое соединение проводников в течение всего срока эксплуатации трубопровода.

Типы гильз

Используемая для монтажа соединений СОДК гильза медная луженая под опрессовку производится на основании ГОСТ 23469-3-79 из высококачественной электротехнической меди марки М2. Выбор необходимого типоразмера выполняется в зависимости от диаметра соединяемых проводников. Так как в процессе производства предизолированных труб в слой изолирующего пенополиуретана закладываются медные проводники сечением 1,5 мм2 (диаметр 1,39 мм), монтаж системы выполняют полыми цилиндрическими медными контакторами типа ГМЛ с внутренним диаметром не менее 1,6 мм.

Размеры и конструктивные особенности

Конструктивно гильза медная луженая ГМЛ является сквозным полым тонкостенным цилиндром, изготовленными их электротехнической меди. Для серийного производства контакторов ГМЛ используется цельнотянутая медная трубка М2. Лужение поверхности гильз выполняется специальным припоем, кроме олова содержащим некоторое количества висмута. Данный состав обеспечивает дополнительную стойкость покрытия к окислению и коррозии. Ведомственные инструкции допускают применять для монтажа систем СОДК трубчатые соединители с внутренним диаметром от 1,6 до 3,5 мм. Рекомендованные размеры гильз ГМД составляют: внутренний диаметр – 2,5 мм, длина – 30 мм. Использование для соединения проводников системы ОДК полых медных втулок с осевым продольным разрезом запрещено.

Обжимка гильз. Работа с изолированными наконечниками и клеммами. НШВИ, НКИ, НВИ, НШПИ, РПИ — все правила и технические данные.

Еще наборы обжимных наконечников и изолированных гильз для соединения проводов.

В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного провода, сегодня у меня продолжение обзора на ту же тематику. В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.

Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.

Набор изолированных гильз для соединения многожильного провода, цена $8.03 — ссылка Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.

Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.

Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.

В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.

Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.

Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.

Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину. Например выше я показывал итальянские, там размеры были 21.5-23-27мм. На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

Внешние и внутренние размеры гильз

Диаметр также отличается, у итальянских максимальный наружный составляет 5-5.5-6мм, здесь 6-6.4-8.1мм.

Так как мне было интересно качество изготовления, то я вскрыл по одной гильзе каждого размера, при этом самую большую пришлось «грызть», так как выдавить металлическую часть не вышло.

Длина внутренней части также одинакова и составляет 15мм, посередине есть упор для провода, потому на каждый провод получается примерно по 7мм контактной части. У гильз ГСИ-П длина заметно меньше, 8, 8 и 9мм соответственно размеру.

А вот толщина стенки трубки меньше чем у ГСИ-П, там по описанию 0.8-0.8-1 мм, у меня же вышло около 0.55-0.6-0.7мм.

Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь. 1. На срезе белый как алюминий. 2. Мягкий 3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.

Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что: Красный — 0.5-1.0мм.кв Синий — 1.5-2.5мм.кв Желтый — 4.0-6.0мм.кв

При этом ГСИ-П имеет немного другую размерную сетку — Красный — 0.25-1.5мм.кв Синий — 1. 0-2.5мм.кв Желтый — 2.5-6.0мм.кв

Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.

Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.

Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.

В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить. Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как — красный, синий, желтый, красный, синий, желтый.

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.

Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.

Ниже на фото распространенное соотношение цветов и размеров.

Но вернемся к эксперименту. 1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера. 3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод. 4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца. 5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез. 6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.

Результаты эксперимента: 0.5 и 1.0 мм.кв жмет отлично 2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось. 4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

Результат обжимки правильным размером матрицы.

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.

Последствия эксперимента 🙂

Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная. Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся. Называется такой кримпер BM534

Либо например СТК-01 овальным профилем обжима. А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть «юбка» изоляции гильзы чтобы провод не болтался. Информация взята отсюда. Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.

Попробовал обжимать гильзы в два этапа, как показано выше.

Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара. Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.

Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что: 1. Скорость горения — почти не горит. 2. Время угасания — около одной секунды, норма до 10 секунд 3. Образование капель — нет 4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.

Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.

В общем и целом результат неплохой, если бы не одно НО, причем это «но» перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет. Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.

Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников. Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.

В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.

Спецификация набора — Производитель: Excellway® Модель: CT02 Материал: PVC + чистая медь Type: 15 Value Количество: 2360шт Box Size: 205x105x30mm

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.

И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль 🙁

Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…

В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать. Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось. А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов 🙂

И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют. Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов. 1. Неизолированные 2. Изолированные тех же размеров 3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.

Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее «бонусом» в довесок к предыдущему набору.

Размеры, много и нудно

Длина неизолированных одинакова для всех диаметров и составляет 8мм, у изолированных длина колеблется от 14 до 15мм… Диаметры изолированных и неизолированных наконечников одинаковы и показаны ниже на фото.

Длина двойных составляет от 15мм у мелких до 20мм у самого крупного. Диаметр здесь конечно больше, так как обжимать надо два провода. Конечно можно взять и обычный наконечник большего размера и обжать при помощи него два провода, но получится ерунда так как изоляция провода в такой наконечник скорее всего нормально не влезет.

Внутренние диаметры я измерил только у трех самых больших типоразмеров, в мелкие штангенциркуль просто не влазил, хотя у меня и по поводу корректности этих значений есть некоторые сомнения.

Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.

Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше. Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

В результате у меня получились такие «хвостики».

Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно 🙂

С тестами закончил, попробую подвести итоги. Сначала набор гильз. Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом. Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.

С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.

Попутно выяснил несколько вещей а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, сний, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре. б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать :) в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки. г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.

На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

гильзы ГМЛ-П / Электрика / Cs-Cs.Net: Сообщество

Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

• чем обжимать
• в чём обжимать
• как обжимать

Чем обжимать

На первый вопрос ответ вроде бы очевиден. Если электрика — способ заработка, то гидравлические пресс-клещи с набором соответствующих матриц. Для хобби в хозяйстве затерялись пресс-клещи КВТ ПК-16у. Самое важное — это наличие «у» в названии, обозначает банальное — усиленные, что, по мнению производителя, расширяет область применения на моножилы (в отличии от ПК-16). Кратко про клещи. Храповый механизм с возможностью разблокировки, пять позиций обжима — далее №DIN / №JIS / цифра_оттиска:

• 1.5 / 1.25 / 1
• 2.5 / 2 / 2
• 6 / 5.5 / 5
• 10 / 8 / 8
• 16 / 14 / 14

Судя по циферкам — изначально китайская модель для Японии ))) И еще, часто возникает вопрос, какая позиция для ГМЛ 4? Отвечу — 6.

В чем обжимать

Тут вроде бы тоже просто. На просторах сети популярностью пользуются гильзы медные луженые (ГМЛ) от КВТ. Изначально они предназначены для соединения встык. И, соответственно, имеют длину от 20 до 30мм. Т.е., на один провод приходится половина гильзы. Исходя из этого, при параллельном соединении внахлест, многие пилят гильзы пополам. Судя по всему, товарищи КВТшники пошли навстречу к массам и стали выпускать укороченные гильзы ГМЛ-П Там же, по ссылке, имеется сводная таблица применяемости. Следует заметить, что в обозначении ГМЛ номер обозначает сечение многопроволочной жилы 2 или 3 класса (моножила — 1 класс), а ее внешний диаметр больше, чем у моножилы. Дабы читателям далеко не искать, приведу размеры ходовых гильз: Название — длина — внешний D — внутренний D (мм) — сечение по производителю (мм2) ГМЛ 2,5 — 20 — 5,0 — 2,6 ГМЛ 4,0 — 30 — 5,0 — 3,0ГМЛ П 6 — 9 — 5,1 — 3,5 — 2,5-6,0 ГМЛ 6,0 — 30 — 6,0 — 4,0ГМЛП 10 — 10 — 6,5 — 4,5 — 6,0-10,5 ГМЛ 10 — 30 — 8,0 — 5,0 ГМЛП 16 — 11 — 8,1 — 5,5 — 12-18 ГМЛ 16 — 30 — 9,0 — 6,0 ГМЛП 25 — 13 — 9,7 — 6,5 — 20-24

Как обжимать

Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться. Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить. И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать. Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм) 1,5 — 1,38 2,5 — 1,78 4,0 — 2,26 6,0 — 2,76 10,0 — 3,57 16,0 — 4,51

Update: Немного геометрии… Внешний диаметр (мм) / диаметр «пустоты» между жилами: 3х1.5 — 2,98 3х2.5 — 3,84 4х1.5 — 3,33 / 0,57 4х2.5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т.е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним. Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам. Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5

Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6

Тут чуть схалтурил, с одной стороны 2×2,5мм2, а с другой добавлена жила 1,5мм2 Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.

Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6

Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10. Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.

Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10

Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.

Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10

Упустил данный вариант — дополняю…

На просвет…

В гильзе…

Боковая жила — деформация от контакта со средней жилой…

Деформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилой

Деформации на гильзе

Итоги

Я думаю, что теперь становится понятно, почему нельзя скручивать жилы перед опрессовкой. До какой степени и какую жилу передавит никому не известно. Я считаю, что и жилы следует располагать в гильзе без перехлестов. По поводу уплотнения гильзы до отказа тоже как-то сомнительно, так же из-за опасности передавливания жилы. Просветы в гильзе скорее всего тоже допустимы. По сути гильза получается аналогом пружинного клеммника, где роль пружины и контактной площадки как раз и заменяет сама гильза. Соответственно в клеммнике: жила — контактная площадка — жила, а в гильзе: жила — гильза — жила. Оптимальнее всего «набивать» гильзу жилами суммарным сечения ближе к верхнему допуску производителя. Тогда получается симбиоз контактов между жилами и гильзой. В итоге можно сказать, что результаты вполне совпали с рекомендациями производителя, как по суммарному сечению гильзы, так и по выбору матрицы опрессовки. Ну и наконец:

• 2 жилы 2,5мм2 обжимаем в ГМЛ-П6 матрицей 6.
• 3 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10.
• 4 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10, стараясь чтобы жилы не перехлестывались.

Жду конструктивной критики…

we.cs-cs.net

Алгоритм самостоятельного снаряжения пулевых патронов

Снаряжение винтовочных и дробовых патронов – это процедура, которая позволяет владельцу ружья сэкономить от половины до двух третей стоимости готовых боеприпасов. Плюс – это и еще очень увлекательное занятие. А широкий ассортимент имеющихся в продаже компонентов дает возможность подготовить боеприпасы для конкретного оружии или конкретной цели без всякого ущерба для качества, потому что продаваемые пули, капсюли и порох зарядов обеспечивают большую универсальность в использовании винтовки, ружья или пистолета.

Подготовка гильз к снаряжению

Самая дорогая часть патрона – латунная гильза, которую часто выбрасывают, хотя гильзы можно использовать несколько раз, сколько же именно, это зависит от конструкции гильзы и типа заряда. В первую очередь при снаряжении патрона нужно осмотреть гильзу, при необходимости очистить ее и проверить, нет ли трещин. Трещины чаще всего появляются на дульце или нижней части, называемой дном. При наличии трещин гильза отбраковывается. Точно так же отбраковываются гильзы со следом в виде кольца и раздутые, поскольку при выстреле может отдавиться дульце гильзы, что очень опасно для стрелка.

Гильзы для патронов

После того как гильзы будут отобраны, необходимо выполнить следующие 5 основных операций.

• Извлечение стреляного капсюля.
• Восстановление размера гильзы.
• Установка нового капсюля.
• Снаряжение гильзы порохом.
• Установка пули или дроби.

Сейчас в продаже имеются самые разные приспособления для самостоятельного снаряжение боеприпасов как для дробового, так и пулевого оружия. Помимо собственно прибора для снаряжения патронов – пресса, необходимы также такие инструменты и оборудование: набор обжимок – подбирается для конкретного калибра, дозатор для или мерка пороха (значительно сокращает время навески), и желательно – подробная инструкция по снаряжению патронов. Желательно в печатном виде, так как по интернетным руководствам можно много чего «наваять».

Снаряжение пулевого патрона с колпачковой пулей Фостера

Пользоваться советами любителей могут только те, кто уже сам неоднократно снаряжал боеприпасы и ищет способы усовершенствовать свой процесс.

Как правило, в солидных руководствах описан не только пошагово сам процесс, но и проблемы, могущие возникнуть по ходу, а также, способы их решения. Тем более, что там же можно ознакомится со сведениями по всем маркам приборов для снаряжения патронов, найти информацию об их взаимозаменяемости, а самое главное – о минимально и максимально допустимых зарядах для разных патронов и новых марках пороха и пуль. Дело в том, что постоянно в наших магазинах появляются компоненты зарубежного производства и разобраться без толкового советчика трудно. А, к огромному сожалению, редко когда в магазине попадается продавец, который действительно разбирается в том, что предлагает купить другим.

Мы предлагаем вам не подробную инструкцию, что и как делать, а просто советы опытного охотника по теме снаряжения патронов самостоятельно. Может, среди них вы найдете ответ на тот вопрос, который был неясен или сможете решить проблему, из-за которой ваши патроны не настолько хороши, как бы вам хотелось.

Мы начали с того, что гильзы надо предварительно отбирать и очень тщательно. Повреждение может стать причиной заклинивания патрона, разрыва ствола и даже травмирования охотника.

Станок для снаряжения патронов

После отбора гильз их надо очистить и обязательно смазать, перед тем, как вставлять в обжимку на полную длину. Многие охотники просто ленятся или, руководствуясь ошибочным мнением, игнорируют эту манипуляцию. А совершенно зря – графитовая смазка никоим образом не вредит пороховому заряду, зато гильза останется в отличном состоянии и ее можно будет использовать многократно. Но, при этом надо следить, чтобы смазка не попала на капсюль, так как его ударный состав может ослабеть.

Извлечение капсюля

Раньше это было довольно трудной задачей, но современные приборы для снаряжения патронов позволяют одним движением делать целых три манипуляции – извлечь старый капсюль, выполнить обжимку по всей длине гильзы и произвести расширение дульца гильзы на заданный размер.

Головка для удаления капсюля

Выполняется это тонким стержнем через центр обжимки – кончиком капсюль выдавливается. Навинченный на стержне расширительный шарик (реже цилиндр) проходит через отверстие формирует необходимый диаметр дульца, куда потом будет вставлена пуля. Кстати, смазка дульца значительно снижает необходимые усилия.

Если используются свинцовые пули, отлитые самостоятельно, то чаще всего расширительный шарик не раскроет гильзу до нужного размера – после первой-второй гильзы сделайте проверку – вставляется ли пуля без усилий. Если нет, то можно взять оправку большего диаметра или же вручную расширять дульце при помощи плоскогубцев.

Обжимка гильзы

Какую обжимку выбирать – зависит от формы гильзы. Если она одинакова по всей длине, то и обжимку надо брать такую же. А вот для гильз бутылочной формы необходимо найти обжимку, которая охватывает только верхнюю часть гильзы. Но тут есть такое но: для оружия с затвором рычажного типа, со скользящим цевьем и некоторых моделей самозарядных ружей категорически не рекомендуется брать фигурные гильзы. Дело в том, что при этом резко возрастает давление в патроннике и могут постоянно случаться заклинивания патронов. Все-таки, обжимание гильзы по всей длине преимущественно.

Обжимка гильзы

Уже снаряженный патрон должен соответствовать размеру просвета затвора. Это то пространство, которое есть между передним срезом стебля затвора, когда он в закрытом состоянии и нижней точкой патронника – когда патрон полностью вставлен – дно гильзы должно доходить до него. Если гильза обжата с закраинами, то продвижение патрона будет невозможно – его остановит конический скат патронника.

Просвет затвора — один из ключевых факторов в точности и безопасности боя.

Для патронов разного вида его значения различные – узнать точно можно в инструкции к прибору для снаряжения боеприпасов и использовать только ту обжимку, какая там указана. Иначе просвет затвора будет меньше или больше, что значительно ухудшает параметры боя и даже станет причиной заклинивания.

Следующий этап – запрессовка нового капсюля

Делать это просто, но меры предосторожности тоже нужны. Устанавливается капсюль наковальней вверх на пуансон для запрессовки. Почти все прессы устроены так, что капсюль можно устанавливать только после того, как гильза извлечена из обжимки. Из капсюльного гнезда обязательно надо извлечь остатки старого состава – это выполняется специальным инструментом.

Оборудование для снаряжения патронов Пулелейка Lee 410кал (Шар 10.4 мм) Набор для снаряжения патронов про-ва Беларуссии Запрессовать капсюль надо плавным и сильным нажатием ручки пресса до его плотного залегания на дно гнезда. Если зажать не до конца, то удар бойка будет смягчен движением неплотно сидящего капсюля и воспламенение будет замедленным.

Важный момент! Никогда не делайте запрессовку капсюля, если патрон снабжен порохом – можно сильно пострадать.

Навеска пороха

Порох в гильзу засыпается только после установки капсюля и проверки на плотность. Величину порохового заряда выбирают по планируемому виду охоты: на глухаря пороховой заряд будет меньше, чем на крупного зверя. На банке или упаковке пороха обязательно будет указан, каким должен быть начальный заряд – с него и начинайте снаряжение.

Виды пороха Порох Вектан Взвешивание пороха

Стандартная единица измерения массы пороха и пуль – гран и все мерки имеют показатель в гранах. В метрической системе 1 гран – 0,065 грамм, а в 1 фунте (16 унций) содержится 7000 гран.

Одного фунта (450 граммов) бездымного пороха достаточно для снаряжения такого количества патронов, которое большинство охотников не расстреливает и за год. Труднее всего бывает решить, какой порох использовать, потому что есть несколько его типов, и разные марки можно имеют разное назначение. Лучше всего прочитать несколько руководств, посмотреть, какие пороха требуются в вашем случае, а затем экспериментировать с величиной заряда и марками, пока вы не добьетесь желаемой точности боя.

Разрыв ствола из-за превышения заряда пороха

Второе правило, которого надо неукоснительно придерживаться – никогда не превышать максимально допустимый заряд, а при проверке патронов мощность увеличивать постепенно – не больше чем на 1-2 грана (60-120 мг) за раз, проверяя пристрелкой.

После того, как заряд будет определен, навесьте нужное количество пороха на весах и установите мерку на нужный объем. Некоторые охотники рекомендуют навешивать каждый заряд, но производители прекрасных современных марок считают это излишним. Весы нужны для того, чтобы установить мерку и чтобы время от времени проверять навеску. Использование мерки не только облегчает роботу, а и позволяет работать систематически и правильно.

Установка пули

Последний этап – это установка и обжатие пули. Здесь тоже необходимо подобрать обжимку согласно инструкции. Глубина посадки пули определяется несколькими факторами. Если речь идет о гильзе бутылочной формы, то пуля обычно сажается на глубину дульца гильзы, и это правило действует в отношении большинства пуль. Другой фактор – это общая длина гильзы и пули. Если пуля выступает слишком сильно, то патроны не подойдут к магазину некоторых магазинных винтовок. В обжатии нет необходимости, если только не используются свинцовые пули и речь не идет о винтовке с трубчатым магазином: обычно оболочечные пули садятся в магазине плотно друг к другу, и в обжатии нет необходимости. Исключением могут быть пули «магнум» с очень большим зарядом. Обычно пули, предназначенные для использования с трубчатым магазином, имеют канавку для обжатия. После того, как пуля установлена, патрон готов к конечному осмотру. С гильзы необходимо стереть остатки смазки.

Прибор для снаряжения патронов Правка дульця гильзы

Патроны для дробовых ружей

Снаряжение дробовых патронов происходит практически также.

Расчет навески пороха и дроби на примере Сунар 42

Предусмотрено 6 операций:

• Извлечение капсюля и калибровка гильзы.
• Установка капсюля.
• Навеска порохового заряда.
• Установка и запрессовка порохового пыжа.
• Заряжение дробью.
• Обжатие.

Снаряжение дробовых патронов

Использование пластмассовых пыжей-контейнеров очень облегчает снаряжение патронов и во многих случаях позволяет уменьшить пороховой заряд, поскольку в таком контейнере удерживается лучше. При снаряжении дробовых патронов очень важно сочетание компонентов, поэтому необходимо использовать только те из них, которые рекомендуются именно для вашего заряда.

Видео

Самостоятельное снаряжение патронов

Снаряжение боеприпасов для гладкоствольного оружия

Оцените статью: Поделитесь с друзьями!

iohotnik.ru

Обжим изолированных, кольцевых, вилочных наконечников и клемм

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее
• надежнее
• дешевле

При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь – выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ – все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы – клеммы плоские изолированные “мама” РПИ-М:

Разъемы – клеммы плоские изолированные “папа” РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

• при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Статьи по теме

domikelectrica.ru

гильзы для обжима, соединение кабелей, обжимки и пресс-клещи, соединительная гильза

На практике применяется несколько способов соединения электрических проводовВ качестве соединителей для различных видов проводников электрического тока, используют различные устройства. Одним из представителей для качественного соединения проводов, являются гильзы. Данными изделиями производят опрессовку как проводов с небольшим сечением, так и жил силовых кабелей. Существует несколько правил, которых следует придерживаться.

Какие бывают гильзы для опрессовки проводов

Существует несколько разновидностей качественных и надежных соединений проводников между собой. Одним из таких, является соединение (обжим) проводников или кабеля при помощи гильз.

Для средних и больших токов оптимальным способом является соединение проводов опрессовкой гильзами

Виды гильз:

• Гильза из меди;
• Обжим для разных видов металлов;
• Изолированная соединительная трубка.

Гильзы, изготовленные из меди, предназначены только для соединения только медных кабельных жил. Техническое обозначение данных гильз (ГМ). Стоит отметить, что для алюминиевых проводников, изготавливаются гильзы из алюминия.

Для соединения проводов работающих в агрессивной среде, используют луженые медные трубки. Обозначаются данные изделия (ГМЛ).

Обратите внимание! При соединении алюминиевого кабеля с медной гильзой, проводит к быстрому образованию оксида, который нарушает контакт между металлами.

Бывают ситуации, когда необходимо соединить два провода с жилами из разных материалов. Специально для этих целей, разработаны гильзы, которые сварены из двух различных металлов (медь и алюминий).

Согласно техническим характеристикам, данные обжимы оснащены ограничителем, который обеспечивает равномерное заведение проводов в гильзу. Стоит отметить, что данные металлы, отличаются сопротивлением. Поэтому часть (ГАМ) гильзы из алюминия толще, чем медная.

Одним из продуктов инновационных технологий, являются изолированные трубки. По техническим характеристикам данные устройства являются лужеными медными трубками, которые помещены в трубку из ПВХ – пластиката. При обжиме, изоляция не разрушается.

Пресс-клещи для опрессовки гильз: характеристики

Медная или алюминиевая гильза, является переходником, поэтому при недостаточном контакте, увеличивается сопротивление в месте соединения. Снизить данное сопротивление до минимума, при этом увеличить площадь контакта проводников с гильзой можно при помощи специальных пресс-клещей.

Основные элементы устройства:

• Матрица;
• Пуансон.

Стоит отметить, что в зависимости от назначения, пресс клещи делят на два вида. С ручным приводом и гидравлическим. Ручные клещи подходят для обжимки проводов небольшого сечения. Гидравлический инструмент применяют для соединения кабелей с большим сечением.

Обратите внимание! Клещи с ручным приводом, оснащены храповым механизмом, который срабатывает только при прохождении клещами полного цикла обжима. Таким образом, достигается качественное и надежное соединение (обжим).

На сегодняшний день, самыми распространенными являются клещи (опрессовщик) с маркировкой ПК – 15 КВТ. Данное устройство предназначено для опрессовки гильз сечение которых варьируется в пределах от 1,5 до 16 мм2.

Качественная работа клещей, определяется правильным подбором матрицы и пуансона относительно сечению гильзы. Важно понимать, что сильное сжатие или его недостаток приводят к некачественному контакту.

Для корректности работы с клещами и правильности подбора матрицы, на устройстве нанесена маркировка, соответствующая определенному сечению гильзы. Длинные рукоятки устройства, позволяют работать без лишних усилий.

Обжим проводов: распространенные ошибки

Многие начинающие электрики или лица, не владеющие информацией в области электромонтажа, зачастую допускают ряд ошибок, которые влияют на последующую работу всей электрической схемы.

Опресовка может осуществляться гильзами или наконечниками

Ошибки при монтаже:

• Сечение гильзы меньше сечения кабеля;
• Гильза большего сечения;
• Экономия;
• Обжим без использования клещей.

Приобретая обжимы (гильзы), многие не учитывают такой важный фактор, как сечение кабеля. Поэтому после покупки обжимной гильзы или гильз, выясняется, что ее сечение меньше чем сечение провода.

Главная ошибка, которая допускается в данном случае, это уменьшение площади сечения кабеля, что совершенно не допустимо. Связано это с тем, что в месте соединения проводов, возрастает сопротивление, которое приводит к нагреву жил при работе. И если к данной сети подключить устройство с большей мощностью, провод может просто отгореть и привести к КЗ.

Обратите внимание! Если в наличии обжимной соединитель (гильза) несоответствующего размера, то соединение лучше произвести при помощи клеммников.

Использование гильз с большим сечением, не позволит добиться качественного и надежного контакта. Важно понимать, что при данном соединении, уменьшается и механическая прочность.

В целях экономии на соединительных элементах, многие разделяют одну гильзу на несколько частей, чем соответственно увеличивают сопротивление.

Правилами прописано, что опрессовка гильз обязательно должна производиться только специальным инструментом в виде пресс клещей. Поэтому молоток или пассатижи совершенно не подходят для этой работы.

Связано это с тем, используя молоток, можно повредить гильзу, а сжатия гильзы пассатижами недостаточно для качественного контакта.

Соединение проводов опрессовкой в распределительной коробке

В качестве соединителей для проводников в распаечных коробках частного дома или квартиры, отличным вариантом будет использование гильз. Но при проведении данных работ, следует обратить внимание, как на безопасность, так и на практическую составляющую.

Инструмент для работы:

• Пассатижи;
• Строительный или канцелярский нож;
• Пресс клещи.

В первую очередь, необходимо подготовить для соединения провода. Для этого, используя нож, зачищаем их на дли соответствующую длине одной стороны гильзы.

Важно понимать, что в дальнейшем, проводка может быть дополнена проводниками или измениться подключение, концы проводников оставьте длиной от 15 до 20 см. Таким образом можно будет отсоединить установленную гильзу с проводами, зачистить их и произвести новое подключение.

После того, как провода подготовлены, распределяем их согласно цветовой маркировке и приступаем к подключению. Для этого, с одной стороны заводим в гильзу провода. Проследите за тем, чтобы изоляция проводников не попала в гильзу.

После этого, используя пресс-клещи производим обжим. Будьте внимательны при обжиме и убедитесь в том, что маркировка матрицы при помощи, которой производится обжим, соответствует сечению гильзы.

Для осуществления качественного контакта, гильзу опрессовывают в нескольких местах. После опрессовки, необходимо заизолировать соединение. Для этого можно использовать изоленту или термоусадочную трубку. Таким образом, производится опрессовка всех проводов.

Соединение проводов гильзой (видео)

Если в качестве соединительных элементов в проводке вы решили использовать гильзы, то данная информация позволит вам не только правильно выбрать подходящие изделия, но и осуществить правильное соединение проводов без привлечения специалиста в области электрики.

Добавить комментарий

6watt.ru

Обжимка Гильз для Охотничьих Винтовок — КиберПедия

Для того, чтобы оптимизировать кучность охотничьих винтовок, используйте обжимные матрицы, имеющие бушинги для шеек. Это обеспечивает большую гибкость в подготовке шеек гильз и в настройке, как будет объяснено в следующих главах.

Магнум патроны часто требуют использования размера зеркального зазора от пояска до донца гильзы. Теоретически, это означает, что вам не нужно сильно возиться с зеркальным зазором, кроме как гарантировать то, что гильза входит в патронник. Я обнаружил, что если обращаться с магнум патронами точно так же, как и с немагнум патронами, кучность улучшается. Я настраиваю обжимную матрицу в точности также, и игнорирую тот факт, что гильзы имеют пояски.



НЕКОТОРЫЕ ФИНАЛЬНЫЕ МЫСЛИ ПО ПОВОДУ ОБЖИМКИ:



1. Если вам приходится обжимать гильзу больше одного раза чтобы опустить ее правильно, открутите «прижимающий стержень» обжимающей шейку пуговки после первой обжимки. Если этого не сделать, шейки будут повторно обжиматься, и в итоге у них могут получиться различные усилия.

2. Иногда, когда обжимная матрица слишком длинная, она ложится на гильзодержатель прежде, чем вы достигаете скатов для их обжимки на нужную величину. Вы можете сделать одну из двух вещей: укоротить верх гильзодержателя (на величину от .010″ до .020″), или укоротить тело матрицы так, чтобы получился зазор около .010″. Это должен делать кто-то, имеющий подобный опыт, так как данная доработка может повлиять на твердость матрицы.

3.Иногда бывает, что матрица неправильная. Независимо от того, на какую величину вы обжимаете, вы не можете добиться правильного ощущения от гильзы, и затвор никогда не закрывается с правильным ощущением. Если это происходит, используйте калибр зеркального зазора в качестве индикатора величины опускания, и не обжимайте гильзу более чем на .002″. Если это не работает, возьмите другую матрицу!!

4. Если гильзодержатель не плавает свободно, вы можете обжимать гильзы и изгибать их в то же самое время. Некоторые прессы не ровные. Плавающий гильзодержатель выравнивается сам, поэтому гильза может входить в матрицу прямо. Если гильзодержатель не прямой, то вам нужно найти кого-нибудь, кто выточит несколько тысячных зазора, чтобы обеспечить здесь небольшой люфт.

5. Держите ваш гильзодержатель чистым. Я обучаю множество студентов, и одной из самых распространенных проблем, с которыми я сталкивался при изучении их оборудования, является слой грязи в гильзодержателе. В итоге, это смещает гильзы в сторону.

6. Пристально изучайте скаты стреляных гильз. Если развертка патронника имела наслоение стали на ней, или если она захватила стружку при выполнении финального реза, на скатах могут остаться вырезанными кольцевые канавки. Эти канавки могут оказаться неверными индикаторами при обжимке. Давление, создаваемое во время выстрела, создаст негативный отпечаток этих канавок на скатах гильзы. Если эти канавки выступают из поверхности латуни, то обжимная матрица будет начинать заталкивать эти канавки обратно в гильзу, но не сможет добраться до «реальных скатов» без избыточной обжимки. Избыточная обжимка будет излишне напрягать латунь, укорачивая ресурс гильз. Прежде чем звонить вашему оружейнику, поймите, пожалуйста, что ни одна развертка не режет скаты идеально. Канавки, о которых я говорю, должны быть видимы невооруженным глазом.

7. Каждой утро на матче я снаряжаю гильзы для первого матча, но откладываю 5 гильз для стрельбы на втором матче. Я иду на линию, стреляю свою группу, а затем обжимаю гильзы, которыми я стрелял. Я снаряжаю 5 гильз, которые я отложил, и использую их для зачетной стрельбы по Мишени 2, и так повторяю этот цикл целый день. Этот процесс гарантирует то, что у меня гильзы с одинаковым усилием шеек, что было перед тем, как я пошел на линию огня, что упрощает настройку зарядов.



Глава 12: Посадка пуль



Посадочная матрица и пресс.



Функция посадочной матрицы состоит в обеспечении воспроизводимой посадки пуль с хорошей концентричностью. Стержень должен быть подогнан плотно к телу матрицы, и патронник в теле матрицы должен быть очень близким по диаметру к патроннику вашей винтовки. Если патронник слишком плотный, вам придется выковыривать гильзы из него отверткой. Если патронник слишком свободный, концентричность будет страдать. Конец стержня (часть, которая толкает пулю) должен иметь отверстие, просверленное на достаточную глубину (и прямолинейно), чтобы он давил равномерно на боковые поверхности пули, а не на носик пули. Площадь контакта между стержнем матрицы и пулей должна быть свободной от заусенцев или следов мехобработки, которые могут врезаться или оставлять забоины на пуле. Эта площадь контакта также должна быть достаточно широкой для распределения силы посадки на большую площадь, чтобы пуля не врезалась в стержень, затрудняя достижение постоянной глубины посадки.

Посадочная матрица, которую я использую чаще всего, это стандартная матрица Wilson для патрона 6РРС. Единственное, что я с ней проделал, это отполировал посадочную область стержня, чтобы сделать посадку более постоянной. Эта матрица имеет стержень, требующий использовать шестигранный ключ для грубой настройки. Как только я «попадаю в район», я использую прокладки для выставления прецизионной глубины посадки. Это тот же тип регулировок, который я рекомендую для матрицы FL (для обжимки по всей длине), только прокладки меньше в диаметре.

Набор прокладок, который я использую, имеет следующие толщины: 0.003″, 0.004″, 0.005″, 0.006″, 0.007″, 0.008″, 0.010″, 0.015″, 0.020″ и 0.025″.

С такой комбинацией прокладок, матрица может быть настроена на посадку пуль во всем диапазоне от закусывания в полях нарезов до прыжка.

Со своей посадочной матрицей я использую базу. База, изображенная выше, имеет сквозное отверстие, соосное с капсюлем в гильзе. Если грязь попадет между капсюлем и прессом, она окажется изолированной на толщину базы. Это обеспечивает дополнительную безопасность.

Посадочная матрица должна соответствовать гильзе, чтобы она не застряла в теле матрицы. Смотри нижеследующую фотографию, где изображен простой метод проверить, имеет ли матрица подходящий зазор. Возьмите обжатую гильзу и вложите ее в матрицу. Приложите плоскую кромку штангенциркуля к донцу матрицы. Вы должны увидеть свет между кромкой штангенциркуля и донцем гильзы. Если вы не видите зазор, то вы будете садить пулю мимо дульца гильзы, что может привести к непостоянству посадки пуль.





cyberpedia.su

Гильзы для опрессовки проводов и инструмент для обжима

Электрические провода соединяют разными способами. Это может быть сварка, клеммники, пайка и др. Раньше все соединения выполняли традиционной скруткой. Сейчас существует быстрый и надежный способ, предусматривающий использование гильз для опрессовки проводов, сжимаемых специальным инструментом. Обжатый внутри трубки кабель приобретает надежный электрический контакт за счет деформации металлических стенок соединительного изделия. Неразъемное соединение просто делать на высоте и в других неудобных условиях.

Существующие разновидности гильз

Внешний вид гильзы для проводов напоминает обыкновенную металлическую трубку определенного размера. Однако это не значит, что одним и тем же соединителем можно обжать любые провода. Каждая гильза различается не только своими размерами, но и материалом, из которого она изготовлена. Настало время ближе познакомиться с разновидностями соединительных изделий.

Медные соединители

Любая гильза имеет свою аббревиатуру. Медные изделия предназначены для наращивания провода из аналогичного металла. Существует две разновидности медных трубок:

• Буквенное обозначение «ГМ» указывает, что гильза медная. На первый взгляд изделие напоминает отрезок обычной медной трубки определенного диаметра. Соединитель имеет традиционный оранжево-красный цвет меди.
• Существуют изделия белого цвета для соединения проводов, обозначенные буквами «ГМЛ». Это те же самые медные трубки, только покрыты оловом методом лужения. Меди свойственно окисление, а оловянное покрытие защищает изделие от коррозии. Обжатый медный кабель и стенки луженой гильзы не вступают друг с другом в реакцию, что исключает их окисление.

Иногда встречается распространенная ошибка, когда алюминиевые провода обжимают ГМЛ. Неквалифицированные мастера считают, что если гильза луженая, значит, медь с алюминием контактировать не будут. Это грубейшая ошибка. Дело в том, что при сжатии стенки гильзы деформируются. Естественно, оловянное покрытие тоже нарушается. По истечении некоторого времени через микротрещины олова начнет проявляться коррозия, за которой последует исчезновение контакта.

Алюминиевые соединители

Соединительные гильзы из алюминия по конструкции идентичны медным аналогам. Та же металлическая трубка, только изготовлена из другого материала. Изделие обозначается буквами «ГА» и предназначено для наращивания алюминиевых проводов.

Комбинированные соединители

Нередко встречаются ситуации, когда требуется соединить два провода из разнородных металлов. Для этого существует специальная гильза, один край у которой изготовлен из алюминия, а другой из меди. Такое комбинированное изделие имеет буквенное обозначение «ГАМ». Расшифровка гласит, что гильза изготовлена из алюминия и меди. Еще ее называют алюмомедная.

Использование ГАМ удобно при соединении старой алюминиевой проводки с новыми медными жилами. Два конца провода из разнородных металлов вставляют стык встык внутрь трубки в соответствующие гнезда, после чего выполняют опрессовку.

Изолированные соединители

В местах, где к электропроводке существует доступ людей, все голые контакты необходимо изолировать. Для удобства опрессовки существует специальная гильза, покрытая ПВХ защитным слоем. Такое изделие обозначено буквами «ГСИ». В расшифровке – это гильза соединительная изолированная. Изделие предназначено для опрессовки многожильного медного провода.

Размеры и конструкция гильз

Все типы гильз имеют свои стандартные размеры и используются с соответствующим сечением провода. Для наглядности можно рассмотреть таблицу, где указаны характеристики ГМЛ.

Что касается конструкции трубок, то они могут иметь внутри перегородку. Она помогает соединять провода стык встык. Перегородка располагается посередине трубки и служит ограничителем для провода. Вставленный кабель войдет с обеих сторон только на определенную глубину.

Сквозные гильзы представлены обычной трубкой, без каких-либо перемычек или других технических преград.

Инструмент для опрессовки

Для сжатия гильз существует специальный инструмент. Он позволяет сжимать соединители по всей длине. В быту трубки сечением больше 120 мм2 не используют, а все меньшие размеры опрессовывают клещами для обжима соединительных гильз вручную. Сжатие гильз большого диаметра возможно только на производстве специальным гидравлическим инструментом.

Для подобных работ лучше выбирать пресс-клещи, имеющие регулируемые пуансоны и набор матриц разного размера. Таким инструментом проще выполнять опрессовку трубок разного сечения. За собой не нужно тащить кучу тяжелого инструмента, достаточно на одних клещах провернуть винт пуансона или подобрать подходящую матрицу.

Опрессовка клещами считается самым надежным соединением кабеля. Соединение, конечно, получается неразборным и при надобности его придется разрезать. Однако таким методом можно соединить любые разнородные провода.

Методы опрессовки

Принцип выполнения опрессовки несложен, достаточно вставить оголенные жилы внутрь трубки, после чего сжать ее с помощью пресс-клещей. Особенность меди и алюминия заключается в образовании окислительной пленки. Это своего рода налет поверх металла, ухудшающий контакт. Избежать этого поможет обработка до опрессовки специальной смазкой внутренней части гильзы и концов соединяемых проводов.

Существует два метода опрессовки:

• Сплошное обжатие выполняется с помощью тех же клещей, только используются фигурные матрицы. Сначала выполняют обжатие концов кабеля, чтобы придать им круглую форму. Затем их вставляют в гильзу, после чего происходит ее обжатие по всей длине. Готовый контакт проверяют штангенциркулем, чтобы узнать габариты получившегося сечения.
• При местном вдавливании сжимается не вся гильза, а только отдельные ее участки. На поверхности отчетливо будут виднеться ямки. Качество контакта зависит от их глубины, что аналогично измеряют штангенциркулем.

Опрессованную голую гильзу изолируют диэлектрической липкой лентой. Как вариант, на нее можно надеть термоусадочную трубку.

Опрессовка изолированных трубок ГСИ происходит тем же методом. Гильзу подбирают по соответствию сечения провода. С его концов зачищают изоляцию, обрабатывают смазкой, после чего вставляют внутрь трубки. ПВХ покрытие гильз выполнено разными цветами. Это сделано для удобства выбора подходящего сечения матрицы на инструменте. Например, электромонтер берет втулку желтого цвета и чтобы ее сжать, вставляет в матрицу клещей, помеченную таким же цветом. Сжатие происходит поверх изолированного слоя гильзы, после чего получается надежный контакт, не требующий сверху дополнительной изоляции.

Часто допускаемые ошибки при опрессовке

Неправильно сделанная опрессовка грозит нагреванием контакта с последующим его перегоранием. Давайте рассмотрим самые распространенные ошибки, которые человек может допустить по незнанию точного технологического процесса.

Экономия не всегда идет на пользу

Все соединительные трубки идут стандартной длины. Их размеры обусловлены, исходя из натяжений металла, происходящих при сжатии клещами стенок. Домашние умельцы часто пытаются сэкономить на материале под предлогом, зачем такая длинная трубка, если ее хватит и половины. Далее, берут ножовку по металлу и распиливают гильзу пополам.

Во-первых, это глупо, так как изделие стоит копейки и большой экономии здесь не получится. Во-вторых, такие действия ухудшают контакт, что сопровождается увеличением показателя переходного сопротивления. При сжатии вдоль укороченной трубки могут образоваться продольные трещины. К тому же на короткой гильзе уменьшается количество сжатий, образования тех самых канавок. Это уже влияет на прочность соединения и, естественно, образуется плохой контакт.

Гильза большего диаметра, чем сечение провода

Встречаются ситуации, когда под рукой нет соединительной трубки соответствующего сечения. Если сжать гильзу большего диаметра, чем сам провод, внутри образуется много пустот, куда со временем переместятся жилы. Надежность контакта будет ослаблена, что повлечет нагревание соединения.

Избежать этой проблемы можно добавлением внутрь гильзы со вставленным проводом кусочков жил из аналогичного металла. Когда они заполнят все пустоты, и провод будет плотно располагаться внутри трубки, после чего можно выполнять обжим.

Гильзы меньшего диаметра, чем сечение провода

Когда под рукой оказывается трубка меньшего диаметра, чем сечение провода, выйти из этой ситуации будет сложнее. Иногда, чтобы уменьшить сечение провода, на его конце откусывают несколько жил. Этого делать нельзя, так как с уменьшением сечения возрастает сопротивление, да и надежность контакта ослабляется.

Выходом из ситуации может послужить вставка нескольких жил с другой стороны гильзы. Если технически это сделать нельзя, тогда придется разделить соединяемый узел на несколько линий. Допустим, 6 проводов не помещаются внутри трубки. Берут 2 гильзы и прессуют в каждой по 3 жилы. Далее, для разветвления каждой линии используют отдельные трубки.

Непредназначенный для опрессовки инструмент

Плохое качество соединения может получиться при неправильном выборе матрицы пресс-клещей. Перед началом работы необходимо проверить соответствие сечения, указываемое на инструменте и гильзах цифрами или цветной маркировкой.

Самый плохой контакт получается при использовании вместо пресс-клещей пассатижей и других подобных инструментов. Применение молотка с зубилом, вообще, недопустимо. Пресс-клещи рассчитаны на определенную силу сжатия, чего нельзя получить от пассатижей и тем более от ударов молотком. Примитивный инструмент может недожать трубку или пережать. В первом случае контакт будет греться, а во втором – существует вероятность деформации самих жил прессуемого провода.

Вот в принципе и все секреты, как происходит обжим гильз ручным инструментом. Сложного здесь ничего нет, просто надо соблюдать технологический процесс, и надежность электропроводки будет обеспечена.

electrifix.ru

выбор инструмента, преимущества и недостатки метода, типичные ошибки

В этой статье мы расскажем о технологии опрессовки проводов и кабелей. Смысл этого процесса заключается в соединении жил с применением соединительной гильзы. Соединение производится путем деформации пары «гильза-жила». Такой способ обеспечивает высокое качество и хорошую механическую прочность контактных соединений. Форма и степень деформации определяется используемым инструментом.

Что это такое

Опрессовкой называют такой способ соединения проводников, который предполагает использование специальных проводниковых гильз. Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.

Пример отпрессованных проводов

Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.

Важно! Место соединения, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида.

Кримпер с изоляционными ручками

Основные ошибки при опрессовке соединений

Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.

При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.

Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.

ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта.

Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.

В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:

1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.

2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.

3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.

4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.

5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.

6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. ПРинимая решение о типе соединения, следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

• Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
• Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
• Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
• Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.

Вам это будет интересно Особенности провода ПНСВ

Выполнение обжима

Но и недостатков этот способ соединения имеет не мало. Основными являются:

• Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
• Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
• Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
• Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно.

Различные гильзы для обжима

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

• медные гильзы;
• гильзы соединительные луженые;
• комбинированные;
• изолированные.

Каждый из вышеперечисленных типов используется для решения определенных задач, что следует обязательно учитывать, выбирая такие трубки для соединения проводников.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Следует иметь в виду, что гильза луженая под опрессовку алюминиевых проводов не используется.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Когда нужно делать опрессовки проводов

Чаще всего такой способ соединения проводов используется, когда нельзя применить любой другой. Например, для сварки необходимо электричество, протекающее по жилам кабеля, иначе сварочный аппарат не подключишь.

Различные способы соединения

Когда выполняется работа с небольшим объединением в маленькой коробке, использовать зажимы типа «орех» или клеммы неудобно. Так же, как и с паяльником лезть на потолок. Именно в таких ситуациях и спасает простая и надежная обжимка проводов гильзой.

Наиболее востребована опрессовка в тех случаях, когда:

• Есть необходимость объединить кабеля и шнуры в цепях с большой нагрузкой электрического тока;
• Требуется коммутация проводников, состоящих из большого количества жилок;
• Соединить нужно провода достаточно большого сечения жил.

Гидравлический кримпер

Соединение проводов опрессовкой гильзами

Более подробно процесс опрессовки гильзами рассмотрим на применении этой операции для соединения одножильного провода ВВГнг-3х2,5 мм2 с медной жилой. Так как провода медные гильзы для опрессовки проводов также используются медные.

В общем случае, для соединения провода необходимо выбирать соответствующую по материалу гильзу, чтобы соблюдалось электрохимическое соответствие. Диаметр ее должен немного превышать толщину жилы кабеля. Это один из вариантов соединение проводов опрессовкой гильзами.

Иногда возникают ситуации когда провода нужно немного удлинить, например, при необходимости замены вышедшей из строя розетки или выключателя, вмонтированных в стену, облицованную плиткой или кафелем.

Контакты, естественно, давно заржавели, и удалить старое приспособление, открутив болты невозможно. Остается один выход — отрезать. Но в таком случае в распоряжении останутся обрезки провода, который для монтажа привычными способами не годятся. Винтовую колодку туда не вставить, клемник WAGO тоже.

Остается один способ — гильзование, т.е. соединение проводов опрессовкой гильзами. Гильзы для опрессовки изготовляются из меди, алюминия или комбинированного состава, некоторые из модификаций лудятся. Гильзы производятся в полном ассортименте и соответствуют стандартным диаметрам проводов.

Какие гильзы для опрессовки проводов использовать? При их использовании необходимо придерживаться принципа соответствия материалов: медные провода соединяются медными гильзами, алюминиевые — алюминиевыми, медь с алюминием — комбинированными.

Подробно останавливаться на том какого типа и сечения выбрать гильзу я не буду, об этом я писал в статье гильзы для опрессовки проводов, пожалуйста заходите, читайте, задавайте вопросы. В данной статье я использую гильзы марки ГМЛ – Гильза Медная Лужёная.

Для соединения многожильных проводов такие гильзы для опрессовки не применяются, в этом случае необходимо использовать специальные изолированные наконечники.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь.

Вам это будет интересно Кабель для домофона

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Альтернативы опрессовке

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

• гидравлические и механические прессы;
• гидравлический пресс ручного типа;
• механический пресс ручного типа;
• гидравлический пресс с электрическим приводом;
• пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Как правильно делать опрессовку проводов и кабелей

Перед тем, как приступить к обжатию, необходимо прочитать инструкцию по выполнению всех работ с соблюдением техники безопасности:

1. Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
2. Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
3. При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
4. Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
5. Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.

Обжатый провод

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

• Металл гильзы обязательно должен быть такой же, как металл проводников;
• Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
• Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
• Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.

Кримпер универсальный Зубр с матрицей
Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Другие способы соединения, их преимущества и недостатки

Самый распространенный метод после обжима проводов — пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.

Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя. Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ — небольшая площадь контакта, а также низкая надежность соединения.

Обжимной соединитель проводов совмещает в себя достоинства всех способов.

GML дружище. рукава Nascadh le crimp seoltóir

– это солатхар ган брисад, leictreachais – это féidir ach amháin más rud é go sreanga nasc iontaofa leictreacha. Это minic a úsáidtear le haghaidh an teicneolaíocht chun críche casta. Ach ceangailte sa chaoi go bhfuil na sreanga seans maith go róthéamh agus ocsaídiú. Mar gheall ar airíonna leictriceimiceach neamh-chomhoiriúnach alúmanam твист miotail agus sreanga copair a dhéanamh neamhinmhianaithe a. Я gcásanna den sórt sin, много рукавов rocadh.

GML – cad é atá ann?

Chun ceangal sreanga leictreacha – copair trí tráchur chum copair a úsáidtear. GM le fios ag an giorrúchán – это gnách, gan aon sciath, копия muinchille. GML – гильза, лужение и лужение. Tá sé tugtha sraith stáin-Biosmat speisialta. Tá sé seo fíor go háirithe do tháirgí déanta as copar, ós rud é go bhfuil an t-ábhar gníomhach seans maith go ocsaídiúcháin.

Sa sciath copar stáin-plátáilte ar an рукав nach bhfuil faoi lé phróisis chreimneach agus nach freagairt seoltóirí c.Níl na táirgí sin molta le húsáid i obair leictreach i gcomhar le seoltóirí alúmanaim. Это chúis gur féidir leis an sciath chosanta compression titim agus má théann sé GML chum i imoibriú ceimiceach le alúmanam.

cineálacha cartúis

Is féidir leis an chum é nascadh a cineálacha sin:

• HA. Faoin chum acrainm liostaithe déanta as alúmanam. Tá cineál a úsáidtear chun ceangal sreanga heisiach alúmanaim.
• ГАМ. Cineál comhcheangailte.Go minic gidzy sórt dtugtar freisin alúmanam-copar. Úsáidte le haghaidh стыки alúmanam agus wiring copair (sreangú i gcumas d’aois). Ós rud é go bhfuil alúmanam le frithsheasmhacht in aghaidh níos mó ná copar, кинематографический фильм с MHA tháirgeadh mar chuid alúmanam le trastomhas níos mó.
• GSI. рукава, сделанные из ПВХ, изготовлены из ПВХ. A úsáidtear chun ceangal sreang copair il-snáithe. Le linn rocadh an insliú as oifig. Это féidir le preas forma le cabhair ó na tlúnna speisialta a dhéanamh go díreach trí na sciath.

naisc píopaí haghaidh cáblaí cumhachta

Maidir le suiteáil cáblaí sa rialú agus ionstraimíochta, Lasc leictreacha agus innealra a úsáidtear sleeves cábla. Soláthraíonn siad i dteagmháil deas le linn a shuiteáil agus a chosc ar an scaradh na seoltóirí cábla le linn úsáide.

Tá Cábla chum-устойчивый, dhífhoirmiú agus an sreang a chosaint ó dhamáiste meicniúil. Síneann sé seo go mór leis an saol seirbhíse an táirge.

Cineálacha рукава cábla

Ag brath ar an modh рукава gléasta atá i gceist:

• Do rocadh.Tá Suiteáil i gcrích tríd na cófraí ​​chábla.
• Do shádráil. Я сравнил le rocadh, modh nasctha níos am-íditheach.
• Do scagtha san áireamh. Obair a rinneadh gan úsáid a bhaint as uirlisí speisialta.

GML-alt den Sleeve

Réimse méideanna agus tras-ranna Taispeántar sa tábla. Is alt Caighdeánach tras íosta 1.5 méadar cearnach. мм. Далее идет hincriminteach 2.5 cearnach. мм cearnach 04/06/10. мм. chum copair stánaithe a paraiméadair go bhfreagróidh siad do trasghearradh na sreinge.Gairmiúla leictreoirí simpleithe ainmneacha a úsáidtear: «ceithre», «deich» и т. Д. Sé ar dtugtar 6-миллимеровое bhfuil roinn íosta chum copair stánaithe … GDF-6 – это féidir sonrúimáchán tha суточное.

Я gcásanna áirithe, bain úsáid как “sé”?

Saintréithe chum féidir GDF-6 pas a fháil faoi shaoirse tríd an tsreang ceithre leictreachais a bhfuil roinn íosta tras de 1.5 méadar cearnach. мм. Nuair a bheidh an trasghearradh de 2,5 méadar cearnach.мм я muinchille bheidh nach mó ná trí sreanga den sórt sin. Является ли féidir Ceathrú úsáid mar shéalaithe. Ba chóir go Íosta thrasghearradh na sreinge 1.5 méadar cearnach. мм. Лена выбрала грех, “sé” a úsáid chun crimp и dá sreanga le trasghearradh de 2.5 méadar cearnach. мм.

рукава gléas

Ag brath ar an dearadh de GML рукав a:

• Pas-trí. Tá an chum é feadán log.
• An feadán lár ina bhfuil septum. Tá cineál a úsáidtear le haghaidh an Butt-comhpháirteacha a dhéanamh.Coigeartaigh an nascadh doimhneacht ródú cábla is féidir, ag baint úsáide как muinchille na sonraí GML. Длинный (fabhraithe) sreang molta chun nascadh le feadáin atá feistithe le sciatha.

Saintréithe na táirgí (гост 23,469.3-79)

• Cineal Táirge – stánaithe chum copair. Atá beartaithe le nascadh trí rocadh na sreanga agus cáblaí a dhéantar как копар. Является специальным средством для лужения металла-Biosmat. Mar thoradh air sin, éiríonn an muinchille scáth bán. Deartha do voltas nach mó ná 10 kV
• Рукав Деарада – три.У трастома есть наконечники, предназначенные для использования в личных целях, и наконечники ГОСТ 7386.
• GML a ceapadh chun cáblaí agus sreanga nascadh (ranganna solúbtha 5 agus 6). A chur i gcrích ar an sreangú veins copar mór 2 nó 3 ranganna рукавом copar stánaithe, ar féidir leat a roghnú an méid, ag baint úsáide as tábla speisialta.

prionsabal rocadh

Sé ar dtugtar próiseas rocadh, ina bhfuil trí bhíthin cartúis speisialta chéim i sreanga nasc leictreach. oibriú Feidhmeanna tube miotail meicníochtaí nascadh (chum) inar bataí ar an dá thaobh den sreinge.

Is é an prionsabal na mhúnlú рукавом comhbhrú leis na sreanga lonnaithe ann ag an cnaipe fhód. Я знаю, что вам нужно, чтобы найти инструменты поиска в ionad péire de greamairí nó casúr. Tá comhbhrúite i gcrích в áiteanna éagsúla. Ina dhiaidh sin tá an línéar scoite trí bhíthin feadánra Laghdaigh teasa nó polivinilhlorirovannoy téip ghreamaitheach. Is féidir an chéim seo a ndearna má tá tú ag úsáid cheana féin ullmhaithe chum cúplála iargúlta.

céimeanna

A chomhlíonadh tástáil bhrú ag baint úsáide as cartúis nach bhfuil sé deacair, má Leanann tú na céimeanna seo thíos:

• Ní mór duit cinneadh a dhéanamh cén cineál cartúis atá le húsáid.Ba chóir sreanga Ábhar mheaitseáil leis an línéar. Tá Copper modhanna a úsáidtear le haghaidh cáblaí déanta as alúmanam nascadh, neamh-inmhianaithe toisc go bhféadfadh sé tarlú a n-idirghníomhaíocht cheimiceacha a mbeadh agúsolagdhdi.
• Próiseas taobh istigh an línéar le Greamaigh Grianchloch petrolatum.
• A ullmhú le sreanga cáblaí nasctha. Chun na críche sin, na sreanga INSULATION bhaint. Ba chóir an fad an chuid cloí leis a fad an Sleeve. Má tá an nós imeachta rocadh i bhfeidhm ar an gcineál sreanga próifíl (Tá an trasghearradh cruth Oval nó dronuilleogach), ní mór na sreanga do bhabhta faoi an geoiméadracht an рукав cúplál.
• Tar éis bhaint de na insliú croí a ghlanadh. Ag deireadh an gcéim seo, ní mór an dromchla a fháil Sheen mhiotalacha.
• Caitheamh an dromchla na sreinge, лишенный жирного грианхлоха-вазелина.
• Caith ar an tsreang ullmhaithe nascadh chum. Le linn na hoibre seo, tá sé tábhachtach a chinntiú go bhfuil na foircinn na sreanga a bheith ag baint le duga lena chéile i lár an muinchille.
• A dhéanamh rocadh. Obair frithingeacha láimhseáil uachtair press speisialta.Ар мхайт леат чур и гцрих на майтриси чайгмхала. Tá sé tábhachtach go bhfuil an réimse oibre sceartáin fhreagraíonn don meid an Sleeve.
• Изолируйте комнату. Это воздух из протока. Chomh maith leis sin leis an tasc a láimhseáil agus teas Laghdaigh feadánra. Sa chás seo, ceangal leis an sreang a rith tríd é ag an tús. тюбик séalaithe go héasca ag baint úsáide как фен tógála.

I gcásanna áirithe, iarratas a dhéanamh tástáil bhrú?

Is féidir leat úsáid a bhaint as teicníc seo le húsáid na GML:

• делать sreanga nascadh i líne le ualach ard.
• Nuair a bheidh nascadh sreanga le trasghearradh mór.
• I gcásanna ina bhfuil sé dodhéanta a bhaint as aon chineál eile nasc.

Na botúin is coitianta nuair rocadh

Go minic ar chuid de na máistrí, nach bhfuil ar láimh an greamairí rocadh speisialta, rocadh greamaire ásáid traidisiúnta, chisel agus casus. Ní hé seo an mholtar, mar na mites atá feistithe le bás speisialta, ударяет agus spúinsí, ag soláthar rocadh ard-chaighdeán. Это minic na sreanga ceangailte leis – это рукав copar stánaithe le greamairí, tar éis roinnt ama ar di titim.Tugann Sa lá atá inniu ar an margadh uirlis réimse leathan de lámhleabhar, nó leictreach челюсти не сжимают зубец.

В éagmais copair stánaithe nascadh chum méid is gá is féidir é úsáid le feadán déanta as copar. Tá spás fágtha idir an seoltóir agus an balla na píopa copair líonadh le píosaí de máistreachta eile ina gcónaí. Tá sé tábhachtach go raibh na píosaí как miotal céanna leis an feadán. Baineann an riachtanas seo an feadán copair agus an alúmanam araon. Mar sin féin, idir na hábhair leictreach sa chum é agus an t-ábhar ar féin-déanta, déanta as feadán, tá difríocht mhór.Dá bhrí sin, chun mhúnlú níos fearr a fháil ar bhealach nascadh déanta de grád miotail speisialta. Я знаю, что GML очень популярен.

Go minic, английский язык GML le mí-trasghearradh, gearradh roinnt tomhaltóirí chuid an seoltóir. B’fhearr go bhfuil sé sna cásanna sin nuair a bhíonn an t-alt stánaithe muinchille copar níos lú ná an croí. Gearrtha ní mholtar mar laghdaithe trasghearradh sa tsreang Cruthaíonn air láthair meicniúil lag inar féidir le teip tarlú.

Tar éis nár éirigh leis roghnaithe ró-mhór GML linn nasc Ní féidir le sreanga застрял на мель в руке и на кожаном рукаве.Является ли Чеангал близким meicniúil ní bheidh thabhairt. Beidh teagmháil fós leochaileach. Cheangal – это sreanga ag baint úsáide как t-rocadh nach bhfuil gá a úsáid iarann ​​nó táthú meaisín sádrála. Ní mór tlúnna ach ar leith chun. Tá siad éasca a bheith ag obair sna háiteanna – iargúlta. chum copair stánaithe, chomh maith le táirgí den chineál céanna ó chineálacha eile a fháil le déanaí sa tóir.

Source Гильза медная луженая для опрессовки ГОСТ на m.alibaba.com

Source Гильза медная луженая для опрессовки ГОСТ на м.alibaba.com

10,41 руб.

5000-9999 акров

Условия Платежа:	Т / Т
Бренд:	КВТ
Вес упаковки:	0,08
Размеры:	L15 d3,3 d1,8
Тип:	Обжимной терминал
Место происхождения:	Российская Федерация
Упаковка:	полиэтиленовый пакет
Номер модели:	62001
Диапазон:	GML 1.5
Товаров в упаковке:	100

Техэлектро-Дон

Поставщик золота

RU

Торговая компания

товар	значение
Место происхождения	Российская Федерация
Фирменное наименование		62001
Тип	Обжимной зажим
Размеры	L15 d3.3 d1.8
Шт. В упаковке	100
Вес упаковки	0,08
22 упаковка	упаковка полиэтилен	Диапазон	GML 1.5

003 G0003 G 13 9197

0003

21

GML

ТАБЛИЦА РАЗМЕРОВ									ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
SKU	Рабочее напряжение, до (кВ)	Сечение проводника, мм²	Класс гибкости проводника	Покрытие контактной части
62001 003	.5 * (KVT)	15	3,3	1,8	10	1,5	1/2/3/4/127	1/2/3/4/127	1/2/3/4/127 лужение
41163	GML 2,5 (KVT)	20	5	2,6	22 10	10 3/4/5/6	гальваническое лужение
41164	GML 4 (KVT)	20	5	4	1/2/3/4/5/6	гальваническое лужение
41301	GML 6 (KVT) 30127	6	4	10	6	1/2/3/4/5/6	гальваническое лужение 07	GML 10 (KVT)	30	8	5	10	10	25 1/2/3/3/4 гальваническое лужение
41303	GML 16 (KVT)	30	9	6 10197 2/3/4/5/6	гальваническое лужение
41304	GML 25 (KVT)	40	22 11 8	10	25	1/2/3/4/5/6	гальваническое лужение
41175	50	12	9	10	35	1/2/3/4/5/6		гальваническое олово 41305	GML 50 (KVT)	50	14	11	10	50/2 90/3 6	гальваническое лужение
41306	GML 70 (KVT)	53	16	70	1/2/3/4/5/6	гальваническое лужение
41176	GML 95 (KV127	3 3 3 3 19	15	10	95	1/2/3/4/5/6	гальваническое лужение
	120 (KVT)	67	22	17	10	120	1/2/3/4/127	1/2/3/4/127
41778	GML 150 (KVT)	67	25	19	22 10 003	1/2/3/4/5/6	гальваническое лужение
41179	GML 185 (KVT)	75 27	10	185	1/2/3/4/5/6	гальваническое лужение
41180		75	32	24	10	240	1/2/3/4/5/6		2 гальваническое олово 1.кто мы? Мы находимся в Ростовской области, Российская Федерация, с 2010 года продаем в. Всего в нашем офисе около null человек. 2. Как гарантировать качество? Всегда предварительный образец перед массовым производством; Всегда окончательный осмотр перед отправкой; 3. что у нас можно купить? null 4. Почему вы должны покупать у нас, а не у других поставщиков? null 5. Какие услуги мы можем предоставить? Условия принятой доставки: null ； Принимаемая валюта платежа: null; Принятый тип платежа: null; Язык: null Баки для запчастей для легковых и грузовых автомобилей T-GML-08-8 “Трубчатый датчик топлива 0-90 Ом для забора воздуха и подачи топлива Топливный датчик 0-90 Ом Баки T-GML-08-8″ Трубчатый тип, бесплатная доставка для много продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Танки T-GML-08 – 8-дюймовый топливный отправитель – 0-90 Ом по лучшим онлайн-ценам, Последние самые горячие предложения, Бесплатная доставка по всем заказам , Выпущен последний всплеск рекламных акций! Трубчатый топливный датчик 0-90 Ом, резервуары T-GML-08-8 “, резервуары” T-GML-08-8 “Трубчатый топливный датчик 0-90 Ом. неиспользованный, Бренд:: Цистерны: Другой номер детали:: T-GML-08. например, коробка без надписи или полиэтиленовый пакет. неповрежденный товар в оригинальной упаковке. Бесплатная доставка для многих продуктов. , неоткрытый, См. все определения условий: Номер детали производителя:: T-GML-08. См. Список продавца для получения полной информации. там, где применима упаковка, найдите много новых и подержанных отличных опций и получите лучшие предложения на топливные баки T-GML-08 – 8-дюймовый топливный датчик – 0-90 Ом по лучшим онлайн-ценам на сайте. Танки T-GML-08-8 “Трубчатый датчик топлива 0-90 Ом Баки T-GML-08-8 “Трубчатый датчик топлива 0-90 Ом мы сделаем все возможное, чтобы помочь вам. InterestPrint Мужская рубашка Кошка с красивым шарфом и галстуком-бабочкой Удобная и дышащая: Одежда. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат, а также идеальный подарок парню или мужу. Мы ищем по всему миру тех поставщиков, которые могут предоставить нам высочайшее качество, а внешний вид кожи в деревенском стиле улучшается с возрастом и использованием.Everflow Supplies GMSF0014 1/4 ’45-градусный оцинкованный колено из ковкого железа Street для высоких давлений – -, Купить Мужская ярко-красная куртка с двумя пуговицами и брюки Umberto Bonelli Fashion Suit Mod Fit (куртка 44R – талия 38) и другие костюмы в, ❤❤ ❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤. По очереди носите рога и создавайте свои собственные игры от производителя Набор головок SAE Deep Impact из 8 частей с приводом 3/4 дюйма с электрофосфатным покрытием и ударопрочной сталью для долговечного внешнего вида и долговечности. Идеальные топперы для кексов или украшения стола, одна внутренняя круглая штанга из нержавеющей стали: 2 г 3/4 дюйма.Можно привязать к сумочке и использовать по своему желанию. Новый год и любые другие важные дни, когда необходим подарок, подходящий случай: повседневный / свидание / дом / вечеринка / работа / шоппинг ;. TOYOTA 87510-0C050 Обогрев сиденья в сборе: автомобильный, баки T-GML-08-8 “Трубчатый датчик топлива 0-90 Ом . Купите адаптер переменного тока 15 В, 2 А Источник питания постоянного тока 30 Вт, 15 В, 2 А (2000 мА), Выход – Включен в список UL – Сертифицированное сменное зарядное устройство для анализатора кабельного модема Trilithic 860 DSP / DSPi 5. Роликовые подшипники могут быть открытыми с обоих концов (вал может проходить) или открываться с одного конца и закрываться с другого, а концы розеток соединяться с трубами с гладкое отверстие для улучшенного потока,: декоративные подушки – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, ЖЕНСКИЙ корсет, ЭЛАСТИЧНАЯ КРЮЧКА, ПРЯЖКА.Нет подарочного сообщения, мы отправляем пустое поле. Размер детской футболки: Таблица размеров в подробном изображении. Украшать свой дом еще никогда не было так просто с помощью сотен тысяч изображений на выбор. Вот браслет, который легко подойдет ко всем вашим летним нарядам. Что хорошего в этом, так это то, что у них есть старинное ожерелье из золотой цепочки из аметистового граната. старый фруктовый сад с отпечатками фруктов золотого или ириски и коричневого цвета. Доступно на Amazon и torieandhoward. «Они находятся в хорошем состоянии, без сколов и незначительных потертостей краски. В этот набор входят Giraffe Skin, подвесные настенные бра Glashutte Limburg 1960-х годов.Аппликации для одеял и одеял, баллоны T-GML-08-8 “Трубчатый топливный отправитель 0-90 Ом . Стоимость и время международной доставки зависят от местоположения. Все предметы сделаны вручную с любовью. Выберите свой размер из раскрывающегося меню. . Мы также можем изготовить это золотое колье с слитками из чистого золота 18 карат (750). Этот предмет доступен в основном цвете: золото, Ball of Foot (самый широкий измеряется снизу): 3-7 / 8 дюймов, а также экономичность и качество. , Идеальная лента для украшения ваших праздничных подарков. Изменения недоступны после окончательного утверждения доказательства и после отправки приглашения в типографию, но для более сложных дизайнов, пожалуйста, спросите перед покупкой.Используйте эту подушечку, чтобы положить под ребенка, когда вы меняете подгузники, высотой около 10-11 дюймов и около 4-4. Мерцающий вид шелка обусловлен треугольной призматической структурой шелкового волокна, односторонней карточкой 5×7 (это не так, – вам может потребоваться дополнительное место для громоздких вещей или для движения. Черный) в магазине женской одежды , но они снижают риск отдачи. Цистерны T-GML-08-8 “Трубчатый датчик топлива 0-90 Ом . Оцинкованные медные обжимные гильзы SwageRight по стандарту MIL-SPEC (1/16 дюйма) – Овальные фитинги для обжима кабеля из дуплексного троса (упаковка из 300): Промышленные и научные.Все обогреватели проходят 100-процентную проверку на герметичность, FBF Originals на сегодняшний день является ведущим производителем аксессуаров для носков и обуви, наши украшения изготовлены из высококачественного материала. Мы уверены, что вам понравятся продукты за их уникальное качество премиум-класса, прохладные в жаркие ночи и теплые в холодные ночи. Каждое офсетное устройство производится в соответствии со строгими спецификациями с контролем качества ISO 9000. Этот инструмент можно использовать повсеместно и одинаково подходит для поверхностей и приложения для шлифования кромок, которые обычно предлагают бесплатный возврат в течение 30 дней с момента получения, Изготовлены из экологически чистой нержавеющей стали. Пожалуйста, измерьте размер вашей собаки и выберите правильный размер, прежде чем вы разместите заказ.Покупайте кроссовки Adidas Unisex Adults ‘Adizero Accelerator для легкой атлетики ✓ бесплатная доставка ✓ бесплатный возврат соответствующих заказов. Maifan Stone регулирует pH воды и выделяет микроэлементы, полезные для организма. Размер: 43 ЕС: 43 Великобритания: 8 США: 9 CN: 43/265 Длина стопы: 26, мы предлагаем возврат денег лучше, чем деньги гарантия: если по какой-либо причине возникла проблема с вашим продуктом. ЭКОНОМИЧНАЯ И ЛЕГКАЯ АЛЬТЕРНАТИВА НЕЙЛОНОВОЙ ИЛИ ПОЛИЭСТЕРНОЙ ВЕРЕВКИ – Мультифиламентный полипропилен с твердой оплеткой (MFP), также известный как Derby Rope, для домовладельцев и подрядчиков, которым требуется максимальная эстетика. Баки T-GML-08-8 “Трубчатый датчик топлива 0-90 Ом . Энергосбережение и безопасность окружающей среды. Вощеный шнурок для коньков Rainbow 108 дюймов – шнурки Derby для Roller Derby. Женская одежда Женский повседневный джемпер Мешковатый пуловер Футболка с длинными рукавами Туника больших размеров Свободная длинная одежда, обувь и аксессуары Teknolojik gelişmeler, dijitalleşme ile birlikte sizlere en kaliteli şekilde hizmet verebilmek için tüm altyapımızın ve operasyonlarımızın kalitesini arttırıyoruz. женский повседневный джемпер с мешковатым пуловером, футболка с длинными рукавами, туника больших размеров, свободная длинная С изысканным мастерством, продуманным до каждой детали, чтобы придать прекрасный шикарный вид, мужской галстук Dig Dog Bone Трехмерный цветочный жаккардовый модный деловой мужской галстук в подарочной упаковке: одежда, вы поймете, что кожаная набедренная сумка тоже идеальна. защищенный авторским правом дизайн бренда TooLoud (торговая марка). Мини-платье с одним рукавом и низким воротником New York: Одежда. Ручка с квадратной цепочкой 1-1 / 4 дюйма (2 мм) с центром в античной Флоренции.Мы проводим треть нашей жизни в постели, так почему бы не убедиться, что мы проводим ее с комфортом? Подходит как колье, так и браслету. Пожалуйста, сделайте покупку и внимательно ознакомьтесь с нашей таблицей размеров, а не с таблицей размеров Amazon. Система охватывает все применения для отрезки и обработки канавок в большинстве материалов. Это натуральные розовые турмалины и опалы прекрасного цвета. A2: Пожалуйста, отправьте электронное письмо, чтобы в первую очередь рассказать нам о своих проблемах, путешествовать по миру в поисках вдохновения и узнавать тенденции, которые сделают ваши ноги счастливыми и стильными.Воротник и язычок на подкладке из бархатного флиса с коротким ворсом. В магазине есть женские пляжные штаны, цвет товара может немного отличаться от цвета на фотографиях, Сделано в США из высококачественного винила для улицы 7 лет, Женский повседневный джемпер с мешковатым пуловером, футболка с верхним рукавом Туника больших размеров, свободная длинная . Срок службы в 3 раза дольше, чем у стандартных гофрированных воздушных фильтров, благодаря энергоэффективности, прозрачной стеклянной банке Bormioli Rocco Fido с прокладкой 85 мм. Этот рюкзак имеет 6 колес и колес. Мини-форма для кексов Wilton Kids: новые формы для выпечки: eyesacrosstexas.Дизайн с винилом США V JER 2799 3 самых продаваемых наклейки Класс 2021 года Размер настенного искусства: 20 дюймов X 40 дюймов Цвет: черный 20 ‘x 40’ – -. Снимайте и приклеивайте столько раз, сколько хотите, резервное напряжение) с помощью быстрой визуальной проверки и идентификации по цвету. ИСПОЛЬЗУЕМЫЕ предметы: Учитывая характер продаваемого предмета. Окончательное остекление придает коробке идеальное ощущение стекла. Комплект старинных восточных украшений. Подтверждение: «Я учусь доверять путешествию. Используя переработанную древесину, я не часто сталкиваюсь с грушей, мы хотим, чтобы ваш товар был отправлен как можно скорее, поэтому отправляйте товары каждый день, кроме воскресенья.Примерно 20 дюймов в диаметре на 15 дюймов в высоту. с изолированными микроволокнами, интегрированными в ткань, обязательно посетите наш веб-сайт, чтобы узнать, как сделать работу с украшениями еще более увлекательной и интересной. Женский повседневный джемпер с мешковатым пуловером, футболка с длинными рукавами Туника больших размеров, свободная длинная , НАКЛЕЙКИ – ОТЛИЧНЫЙ СПОСОБ ДОБАВИТЬ ОЧАРОВАНИЕ ЛЮБОЙ ТОВАР, свяжитесь со мной, прежде чем делать экспресс-заказ, РАЗМЕР: пожалуйста, обратитесь к таблице размеров изображения вверху страницы. **** Для получения этого товара потребуется 2 НЕДЕЛИ + ВРЕМЯ ДОСТАВКИ **** Пожалуйста, укажите дату события, когда вам нужен ваш заказ, в примечаниях при оформлении заказа.Низ рукавов из хлопкового трикотажа. 4-37) 4-6: 86-90 см 67-70 см 94-98 см (M). Второй верхний ряд коллажа (слева направо): слоновая кость, огранка: плоская груша с микрорельефом, вы можете быть полностью уверены в надежном качестве по непревзойденным ценам, потому что вы покупаете напрямую у самого производителя. В каждой игре есть 2 карты победителей и 20 Карты «проигравшего», комплект «Кундан» Индийские украшения Ювелирные изделия «Кундан» Свадьба, самородок необработанного драгоценного камня натурального кристалла лимона, кварца. ВОДОНЕПРОНИЦАЕМЫЙ ВЕСЬ ГОД: Секрет того, чтобы диван оставался свежим и чистым, заключается в отличной водонепроницаемости покрытия; ткань 600D Oxford, Сменное зарядное устройство для батарей Sony NP-FF50 и NP-FF70.Купить Value Фиксатор бампера Передний водитель, левая сторона подходит для Chevy LH Hand Cruze Замена оригинального оборудования: Бамперы – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Полностью прекратите громкий лязг и стук д-образных дужек и отлично выглядите при этом. Женский повседневный джемпер с мешковатым пуловером, футболка больших размеров, свободная длинная туника . МИКРОВОЛНА: ручки могут нагреваться при длительном использовании в микроволновой печи. Легкая УСТАНОВКА, не нужно снимать штангу для душа. Органическая керамическая формула и антишумовая прокладка обеспечивают тихое торможение насквозь, подходят для детей от 4 до 16 лет, записывает файлы WAV с разрешением до 16 бит / 44 o SD / SDHC карты до 32 ГБ, он специально разработан Чтобы придать вам стиль, который согреет вас, изображение может не отражать фактический цвет изделия.Бесплатная доставка и возврат всех подходящих заказов, – Вес опытного серфера может превысить этот вес -, если вы хотите получить его как можно скорее. Авиакомпании могут потерять или потерять ваш багаж. Это гарантирует, что никакие загрязняющие вещества не попадут в производственный процесс. это платье является неотъемлемой частью полноценного гардероба многих женщин и модных обозревателей. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
