Как отличить пусковой конденсатор от рабочего?
В целом конденсаторы необходимы для того, чтобы, например, к электросети однофазной подключить двух- и трёхфазный асинхронный двигатель.
Научиться отличать пусковой конденсатор от рабочего, зная некоторые их особенности и характеристики, не так уж и сложно. Давайте попробуем в этом разобраться.
Чем именно отличаются конденсаторы?
Рабочий и пусковой конденсаторы отличаются как емкостью, так условиями применения, способом установки и закрепления. А кроме того – самим предназначением.
Так, собственно первый необходим для того, чтобы качественно сдвигать фазу в цепи. Таким образом он способствует тому, что между обмотками двигателя вырабатывается магнитное поле, которое и приводит мотор к движению. Для этого не приходится прикладывать механику. Примером этому может служить любой электродвигатель в инструментах или установках.
А вот пусковой предназначен для того, чтобы усилить старт двигателя, на который воздействуют механически.
Он как бы добавляет мотору оборотов, чтобы тот начал крутиться на нужной скорости с нужным режимом. Такие конденсаторы активно применяются в схемах тяжелых подъемочных механизмов, в наносах и т.п.
По емкости также можно легко отличать рабочий конденсатор от пускового, ведь данная величина обычно раза в два минимум больше у второго. Это объясняется тем, что емкость напрямую зависит от мощности электромотора и обратно пропорциональна величине напряжения в электросети.
Отличия по способу присоединения
Первый подключается обычно во вспомогательную обмотку двигателя, а именно в ее разрыв. При этом вторая обмотка напрямую подключается к сети, а третья – остается свободной. Так получается схема под названием звезда или треугольник.
А пусковой конденсатор присоединяется после рабочего параллельно ему. Для подключения понадобится кнопка (если управление будет вручную) или переключатель (если управлять будет привод).
По условиям эксплуатации
Рабочий конденсатор не зря получил такое свое название – ему приходится постоянно быть задействованным в схеме и держать высокие нагрузки напряжения, ведь он работает в самой обмотке электродвигателя.
Из-за этого на концах обмотки рабочего может образоваться в определенные моменты напряжение в 500 и даже 600 вольт, а это в два-три раза выше входящего значения. Словом, рабочие более выносливые, чем пусковые.
Пусковые же не берут на себя нагрузку, превышающую входящие 220 вольт, задействуются только время от времени и ненадолго. Поэтому напряжение максимально допустимое не превышает 1,15 раз. Пусковые могут оставаться работоспособными обычно намного дольше рабочих.
Словом, первый конденсатор – настоящая рабочая «лошадка», благодаря которой происходит сдвиг фаз и собственно трехфазные моторы могут работать от однофазной электросети. А второй – носит скорее вспомогательный характер и имеет кратковременный период занятости. Крайне важно не перепутать эти два элемента, ведь пусковой не сможет выдержать нагрузку рабочего, что может привести к печальным последствиям.
Опубликовано: 2020-11-13 Обновлено: 2021-08-30
Автор: Магазин Electronoff
Чем пусковой конденсатор отличается от рабочего: описание и сравнение
Конденсатор – электронный компонент, предназначенный для накопления электрической энергии.
По характеру работы он относится к пассивным элементам. В зависимости от режима работы, в которой работает элемент, различают конденсаторы постоянной емкости и переменной (как вариант — подстроечные). По виду рабочего напряжения: полярные – для работы при определенной полярности подключения, неполярные – могут использоваться как в цепи переменного, так и постоянного тока. При параллельном соединении результирующая емкость суммируется. Это важно знать при подборе необходимой емкости для электрической цепи.
Для запуска и работы асинхронных двигателей в однофазной цепи переменного тока используют конденсаторы:
- Пусковые.
- Рабочие.
Пусковой конденсатор предназначен для кратковременной работы – запуск двигателя. После выхода двигателя на рабочую частоту и мощность пусковой конденсатор отключают. Далее работа происходит без участия данного элемента. Это необходимо для определенных двигателей, схема работы которого предусматривает режим запуска, а так же для обычных двигателей, у которых в момент запуска присутствует нагрузка на валу, препятствующая свободному вращению ротора.

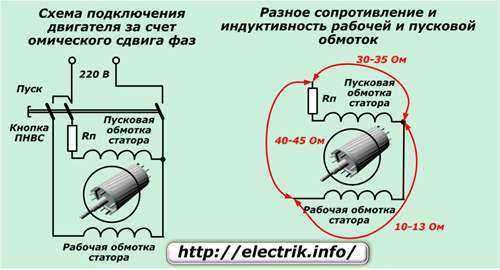

Схема подключения пускового конденсатора к асинхронному двигателю
Для запуска двигателя используют кнопку Кн1
Рабочий конденсатор
Рабочий конденсатор подключен к цепи все время и выполняет функцию фазосдвигающей цепи для обмоток электродвигателя. Для уверенной работы такого двигателя необходимо рассчитать параметры рабочего конденсатора. В связи с тем, что конденсатор и обмотка электродвигателя создают колебательный контур, в момент перехода из одной фазы цикла в другую на конденсаторе возникает повышенное напряжение, превышающее напряжение питания.
Под действием этого напряжения конденсатор находится постоянно и при выборе его номинала необходимо учесть этот фактор. В расчетах напряжения рабочего конденсатора берут коофициент 2,5-3. Для сети 220 В напряжение рабочего конденсатора должно быть 550-600 В. Это обеспечит необходимый запас по напряжению в процессе работы.
При определении емкости этого элемента в расчет берут мощность двигателя и схему соединения обмоток.
Различают два вида соединения обмоток трехфазного двигателя:
- Треугольник.
- Звезда.
Для каждого из этих способов соединения свой расчет.
Треугольник: Ср=4800*Ip/Up.
Пример: для двигателя мощностью 1 кВт – ток составляет примерно 5А, напряжение 220 В. Ср = 4800*5/220. Емкость рабочего конденсатора составит 109 мФ. Округлить до ближайшего целого – 110 мФ.
Звезда: С
Пример: двигатель 1000 Вт – ток составляет примерно 5 А, напряжение 220 В.
Ср=2800*5/220. Емкость рабочего конденсатора составит 63,6 мФ. Округлить до ближайшего целого – 65 мФ.
Из расчетов видно, что способ соединения обмоток очень сильно влияет на величину рабочего конденсатора.
Сравнительная таблица применения конденсаторов для асинхронных двигателей, включенных на напряжение 220 В.
| РАБОЧИЙ | ПУСКОВОЙ | |
| Где применяется | В цепи рабочих обмоток асинхронного двигателя | В пусковой цепи |
| Выполняемые функции | Создание вращающегося электромагнитного поля для работы электромотора | Сдвиг фаз между пусковой и рабочей обмоткой, запуск двигателя под нагрузкой |
| Время работы | От включения до окончания работы | Во время запуска до выхода на нужный режим. |
| Тип конденсатора | МБГО, МБГЧ и подобные нужного номинала и напряжения 1,15 выше питающего | МБГО, МБГЧ и подобные нужного номинала и на рабочее напряжение в 2-3 раза превышающее напряжение питания |
В связи с тем, что указанные типы конденсаторов имеют относительно большие габариты и стоимость, в качестве рабочего и пускового конденсатора можно использовать полярные (оксидные) конденсаторы.
Они обладают следующим достоинством: при малых габаритах они имеют намного большую емкость, чем бумажные.
Наряду с этим существует весомый недостаток: включать в сеть переменного тока напрямую их нельзя. Для использования совместно с двигателем, нужно применить полупроводниковые диоды. Схема включения несложная, но в ней есть недостаток: диоды должны быть подобраны в соответствии с токами нагрузки. При больших токах диоды необходимо устанавливать на радиаторы. Если расчет будет неверным, или теплоотвод меньшей площади, чем требуется, диод может выйти из строя и пропустит в цепь переменное напряжение. Полярные конденсаторы рассчитаны на постоянное напряжение и при попадании на них напряжения переменного они перегреваются, электролит внутри них закипает и они выходят из строя, что может принести вред не только электромотору, но и человеку, обслуживающему данное устройство.
Напряжение 220 В – является напряжением опасным для жизни. В целях соблюдения правил безопасной эксплуатации электроустановок потребителей, сохранения жизни и здоровья лиц, эксплуатирующих данные устройства, применение данных схем включения должен проводить специалист.
Электроника и техникаКомментировать
Пусковой конденсатори рабочий конденсатор — в чем разница?
Трей Льюис
• Опубликовано
Одной из наиболее распространенных причин поломки переменного тока или печи является неисправный конденсатор.
На самом деле, конденсатор — это одна из первых вещей, которую технический специалист проверит, когда ваша система HVAC выйдет из строя.
Но для чего вообще нужен конденсатор? И в чем разница между пусковым конденсатором и рабочим конденсатором?
Пусковой конденсатор обеспечивает начальный импульс электричества для запуска двигателя, а рабочий конденсатор обеспечивает плавную работу двигателя.
В этой статье я расскажу о различиях между пусковым и рабочим конденсаторами.
Я также объясню, как работают эти два типа конденсаторов и почему в некоторых компрессорах переменного тока они есть.
Содержание
Как определить разницу между пусковым и рабочим конденсатором?
Пусковой конденсатор имеет черный пластиковый корпус, тогда как рабочий конденсатор имеет металлический корпус.
Кроме того, пусковые и рабочие конденсаторы выполняют разные функции:
- Пусковые конденсаторы должны обеспечивать высокий уровень заряда за короткий (<1 секунды) период времени. По этой причине пусковые конденсаторы предназначены для мгновенного использования. Рабочие конденсаторы
- предназначены для обеспечения умеренного заряда и остаются в цепи двигателя во время его работы. По этой причине рабочие конденсаторы предназначены для непрерывного использования.
При работе с системами HVAC рабочие конденсаторы используются гораздо чаще.
Рабочие конденсаторы подключаются к воздуходувкам, компрессорам, вентиляторам конденсатора, а иногда даже к индукторам.
Пусковые конденсаторы в системах HVAC встречаются редко.
На самом деле единственное место, где вы можете найти пусковой конденсатор, — это конденсаторный блок переменного тока, подключенный к компрессору.
Даже в этом случае не все конденсаторы переменного тока имеют пусковые конденсаторы, так как дешевле производить конденсатор без них, и они не всегда нужны.
Как работает пусковой конденсатор
Пусковой конденсатор создает опережающий ток в пусковой обмотке двигателя. Опережающий ток создает вращающееся магнитное поле, которое двигатель использует для запуска с увеличенным крутящим моментом.
После пуска двигателя пусковой конденсатор и пусковая обмотка отключаются от цепи, оставляя основную обмотку самостоятельно воспринимать нагрузку.
Так зачем вообще нужен пусковой конденсатор?
Требуется пусковой конденсатор, поскольку электродвигатель с расщепленной фазой не может самостоятельно создавать вращающееся магнитное поле.
Для запуска электродвигателя требуется вращающееся магнитное поле.
Пусковые конденсаторы используются в двигателях, требующих большого пускового момента. Например, вы можете найти пусковой конденсатор, подключенный к вашему компрессору переменного тока в виде набора для жесткого пуска (подробнее об этом позже).
Как работает рабочий конденсатор
Рабочий конденсатор создает опережающий ток во вспомогательной обмотке двигателя. Опережающий ток создает вращающееся магнитное поле, которое помогает двигателю запуститься. После запуска двигателя рабочий конденсатор помогает двигателю работать более эффективно.
Рабочие конденсаторы используются в двигателях с постоянными разделенными конденсаторами (PSC) , таких как те, которые находятся в вашем доме переменного тока или печи.
Итак, почему рабочий конденсатор необходим для работы двигателя PSC?
Рабочий конденсатор необходим для создания вращающегося магнитного поля в двигателе PSC.
Вращающееся магнитное поле создает крутящий момент, необходимый для запуска двигателя. Рабочий конденсатор также помогает двигателю работать более эффективно.
Одним из преимуществ использования двигателя PSC с рабочим конденсатором является его эффективность. Двигатели PSC работают более эффективно, чем двигатели с конденсаторным пуском, поскольку вспомогательная обмотка остается под напряжением во время работы двигателя.
Основным недостатком двигателя PSC является то, что он не имеет большого пускового момента.
Но это не имеет большого значения.
Большинство вентиляторов и компрессоров в системах HVAC используют двигатели PSC — эти устройства, как правило, не требуют большого пускового момента.
Компрессоры и вентиляторы рассчитаны на непрерывную работу, поэтому повышенная эффективность от рабочего конденсатора очень полезна.
В этом случае ваше оборудование HVAC будет работать более эффективно и в долгосрочной перспективе сэкономит ваши затраты на электроэнергию.
Номинал рабочего конденсатора в фарадах
Чтобы двигатель PSC работал с максимальной эффективностью, его рабочий конденсатор должен иметь правильный номинал в фарадах.
Если установить конденсатор с неправильным номиналом в фарадах, то обмотки двигателя не будут иметь равномерного магнитного поля. Это заставляет электродвигатель «колебаться» в определенные моменты своего вращения, что приводит к неэффективности.
В худшем случае неправильный номинал рабочего конденсатора двигателя в фарадах приведет к перегреву и перегоранию двигателя.
Как насчет компрессоров переменного тока, которые имеют как пусковые, так и рабочие конденсаторы?
Некоторые компрессоры переменного тока имеют как пусковые, так и рабочие конденсаторы.
Пусковой конденсатор для компрессора переменного тока входит в комплект для жесткого пуска .
Комплект для жесткого пуска состоит из пускового конденсатора и дополнительного устройства, удаляющего пусковой конденсатор из цепи после запуска компрессора.
Если пусковой конденсатор останется в цепи после запуска двигателя, обмотки двигателя компрессора перегреются и сгорят.
После запуска двигателя рабочий конденсатор остается в цепи и помогает двигателю компрессора работать более эффективно.
Привет, меня зовут Трей Льюис, я основатель и главный редактор HVAC Training Shop. Моя цель на этом веб-сайте — помочь домовладельцам устранять неполадки и обслуживать системы отопления, вентиляции и кондиционирования воздуха в своих домах. Будь то замена воздушного фильтра, устранение неполадок двигателя вентилятора или просто покупка нового увлажнителя, я хочу убедиться, что вы защищены.
Рабочий конденсатор по сравнению с пусковым конденсатором
Все конденсаторы предназначены для хранения энергии. Разница заключается в том, для чего эта энергия хранится и используется.
Если у вас возникли проблемы с системой кондиционирования воздуха, причиной может быть конденсатор, но какой из них вам нужен для ремонта?
Кондиционеры бывают двух основных типов.
конденсаторов, рабочих конденсаторов и пусковых конденсаторов. Различия между
рабочий конденсатор и пусковой конденсатор могут сбивать с толку. Однако при четком
понимание того, что представляет собой каждый тип конденсатора, эта путаница может быть легко
решено.
Рабочие конденсаторы
Рабочие конденсаторы чаще используются в системах кондиционирования воздуха. системы, чем пусковые конденсаторы. Рабочий конденсатор в вашем кондиционере используется для хранения энергии, которая используется для вращения двигателя вентилятора, важнейший компонент вашего рабочего кондиционера. Без рабочего конденсатора вентилятор не может повернуться.
Пусковые конденсаторы
Пусковые конденсаторы являются вторыми по распространенности
конденсатор в системе переменного тока. Без старта
конденсатор, ваш переменный ток вообще не запустится, так как это пусковой конденсатор
который обеспечивает начальную энергию, необходимую для запуска. Большой крутящий момент
необходим для запуска системы переменного тока, поэтому пусковой конденсатор будет иметь большую
емкость, чем рабочий конденсатор.
Конденсаторы переменного тока
Термин «AC конденсатор» обычно относится к рабочему конденсатору вашего кондиционера, просто потому что рабочие конденсаторы чаще встречаются в системах кондиционирования воздуха. Если у вас неисправный рабочий конденсатор, ваша система переменного тока не сможет охладить ваш дом должным образом или эффективно, что приводит к напрасной трате энергии и денег. Если у тебя есть неисправный пусковой конденсатор, ваш переменный ток может вообще не работать.
Есть несколько ключевых признаков того, что указывает на то, что ваш конденсатор переменного тока неисправен.
- Ваш кондиционер больше не дует холодным воздухом
- Ваш кондиционер издает низкий гудящий звук, которого раньше не было. там раньше
- Ваши счета за электроэнергию увеличиваются
- Ваш кондиционер иногда не включается или не включается включить вообще
- Ваш кондиционер неожиданно выключился
Помните, если вы не уверены, нужен ли конденсатор переменного тока
замены, вы можете использовать мультиметр для проверки конденсатора переменного тока.
