Травление печатной платы | Блог компании Сай Фон Технолоджис

27.03.2019

Сталкиваясь с разработкой печатной платы впервые или стараясь минимизировать затраты при ежедневной работе с электроникой, разработчики стараются найти более доступные альтернативы в каждом этапе изготовления. В данной статье мы расскажем вам самые популярные методы травления печатных плат и разберем преимущества и недостатки каждой из них.

Для чего же необходимо травление?

В большинстве случаев, необходимо для снятия поверхностного слоя жировой пленки или загрязнений и для выявления структуры материалов. В художественной обработке металлов – для нанесения рельефного рисунка. На производстве печатных плат и интегральных схем (методом фотолитографии) таким образом формируются дорожки и контактные площадки. Также изготавливаются мембраны, путем вытравливания отверстий. Иногда таким образом полируют поверхность после неудачной механической обработки.

Чтобы разобраться, для чего необходимо травление, рассмотрим вкратце основные этапы разработки печатных плат:

1. Подготовка заготовки для нанесения защитного слоя. Весь процесс сводится к очистке и обезжириванию поверхности. В зависимости от степени загрязнения применяют несколько вариантов очищения, соответственно, чем чище, тем проще. Если заготовка не сильно загрязнена, то достаточно вымыть ее абразивной щеткой или мочалкой, при необходимости добавив мелкодисперсный абразивный порошок.

   Но если обнаружена толстая оксидная пленка, ее потребуется убирать раствором хлорного железа и обрабатывать на протяжении 5 секунд. После, обязательно промыть под холодной проточной водой.

   Чтобы обезжирить поверхность – протрите ее тканью, не оставляющей ворс (отлично подходит микрофибра), смоченную в ацетон, спирт или бензин. Следите за качеством смеси, чтобы в них не было никаких дополнительных примесей. После обработки промойте заготовку под проточной водой. Если на поверхности капель не осталось, значит обезжиривание прошло успешно.

2. Нанесение защитного покрытия. Можно нанести рисунок вручную на стеклотекстолит используя маркер (не смывающиеся водой) или рейсфедер. Минимальное значение толщины дорожки достигает 0,5 мм. Процесс трудоемок и популярен только в тех случаях, если требуется изготовить одну небольшую плату. Более облегченный вариант – перенесения рисунка, напечатанного на лазерном принтере в зеркальном отображении на подложке из алюминиевой фольги. Следующим этапом является перенос тонера на очищенный текстолит, применяя тепло от нагретого утюга (наиболее часто применяемый способ). Ширина дорожек получается тоньше предыдущего метода – 0,3 мм. С помощью лазерного гравера гораздо проще нанести трассу на заготовку. Никаких особых усилий прилагать не требуется. В специальной программе разрабатывается необходимый рисунок по размерам. Затем загружается в программу гравера.
   Текстолит покрывается черной матовой краской и помещается под гравером. Спустя небольшое количество времени рисунок будет полностью перенесен. Применив фоторезист можно добиться наиболее точного и качественного результата. На поверхность платы наносится фоторезист, следом накладывается фотошаблон и засвечивается. После этого лишние участки очищаются от фоторезиста растворителем NaOH.
3. Травление. Необходимо для удаления поверхностного слоя с заготовки, не затронув при этом рисунок дорожки.
4. Очистка от защитного покрытия, используя растворитель.
5. Монтаж платы. Необходимо просверлить отверстия в размеченных заранее местах. Диаметр отверстий подбирается в зависимости от деталей. После, обработать наждачной бумагой места сверлений от заусениц. После плату покрывают флюсом с последующим лужением. Каким способом будет проводиться лужение (погружая радиодеталь в припой или используя паяльник) решает сам разработчик.

В зависимости от используемого метода, этапы могут добавляться или меняться.

Травление и основные химические способы

Основные виды:

• химическое;
• электрохимическое;
• ионно-плазменное.

Чаще всего применяется химический способ, как самый простой и доступный. Рассмотрим более детально процесс травления:

• сначала шлифуется или обезжиривается поверхность;
• далее травитель (или электролита) вступает в реакцию с поверхностным слоем;
• по окончанию процедуры очищаем поверхность от остаточного материала растворителем.

Не пренебрегайте соблюдением мер безопасности, так как при травлении металлов может выделяться водород.

Во избежание порчи заготовки, требуется защищать поверхность и края специальными масками.  При длительном взаимодействии с травителем, на краях маски может стравливаться материал.

На некоторых участках химическая реакция может отличаться по скорости от основной площади. Из-за этого травление бывает селективным.

Различают множество способов удаления меди с незащищенной маской участков. Рассмотрим основные.

·         Водный раствор хлорного железа. Считается самым популярным травителем.

Способ приготовления: В теплой воде h3O (300 мл) разводится 100 грамм хлорного железа FeCl3. Должна получиться насыщенная золотисто-желтая жидкость. Чем насыщенней эмульсия, тем быстрее будет проходить процесс, но обычно занимает от 15 до 60 минут. Также

на скорость влияет перемешивание (можно использовать компрессор, который постоянно перемешивает жидкость) и температура (можно периодически подогревать). После окончания процедуры, необходимо тщательно промыть плату под водой, лучше применить мыло, чтобы удалить остатки. Остаток можно сохранить в герметичной таре и применить несколько раз.

Из недостатков можно отметить невысокую скорость процесса и образование отходов на поверхности платы. Следует быть аккуратным, при работе с данным методом, так как при попадании на любые предметы появляются трудноудаляемые желтые пятна.

·         Азотная кислота (HNO3) – редко применяется из-за высокой испаряемости, резкого запаха, сильной гигроскопичности.

Для использования потребуется развести кислоту с водой в соотношении 1/3.

Главное не забывайте о последовательности смешивания. Кислота наливается в воду, а не наоборот. Прежде чем опускать заготовку в травитель, проверьте на момент полного высыхания лака, защищающего дорожки. В противном случае раствор разъест и его. Весь процесс занимает не более 5 минут, почему его и применяют. Соблюдайте меры предосторожности в работе с азотной кислотой.

·         Медный купорос (CuSO4) и поваренная соль (NaCl) и в воде. Применяют достаточно редко, из-за выделения яда и медленного протекания процесса (до 8 часов).

В пол литрах воды, нагретой до 50 градусов, растворяют 100 грамм соли, затем добавляют 50 грамм медного купороса.  Чтобы травление протекало быстрее, необходимо поддерживать температуру до 80 градусов.

·         Серная кислота (h3SO4) и перекись водорода (h3O2).

Стравливание происходит в течение часа. Возможно повторное использование, если хранить в темном месте и в не герметичной таре. Обладает возможностью к регенерации, путем добавления перекиси.

В 300 мл серной кислоты в воде добавляют 4 таблетки гидроперита. Температура должна сохраняться комнатная, а раствор – периодически перемешивать. Тщательно следите за соотношением составляющих. Если не хотите получить замедленную реакцию, то следите, чтобы не появлялись пузырьки, означающие переизбыток перекиси водорода.

·         Персульфат аммония ((Nh5)2S2O8). Для приготовления потребуется растворить 35 гр кристаллического вещества в 65 гр воды. На весь процесс уходит порядка 10 минут. Для оптимального действия требуется поддерживать температуру около 40 градусов, периодически помешивать.

·         Лимонная кислота в перекиси водорода.

Самый популярный метод. Все благодаря своей невысокой стоимости, быстрой работе и бережному отношению к фоторезисту.

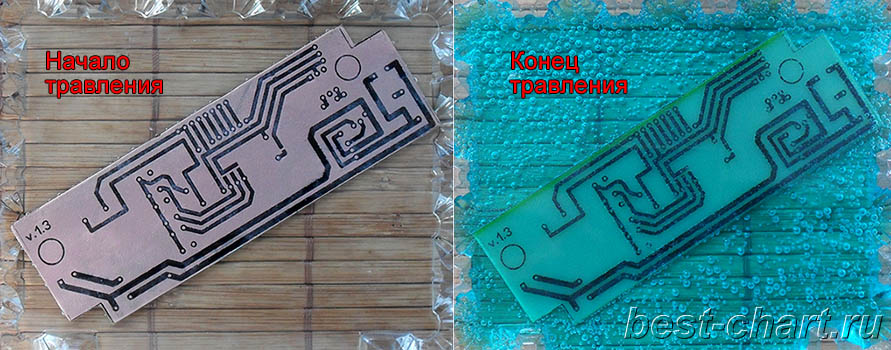

Для качественного протекания процесса, нужно налить в небольшую ванночку 100 мл перекиси водорода, опустить в нее плату и засыпать 30 гр лимонной кислоты. Реакция произойдет моментально. Травление происходит очень быстро, но если подогреть, то процесс ускорится. Также для ускорения добавляют 3 гр соли, которая усиливает реакцию. Стравливание происходит равномерно. Жидкость быстро меняет свой цвет из прозрачного в синий. Чтобы понять время окончания, надо периодически споласкивать плату или слегка пошевелить ванночку.

Из недостатков можно отметить постоянное выделение газов, которое может раздражать дыхательные пути и глаза. Если решили нагревать раствор, то рекомендуется выполнять эту процедуру на свежем воздухе. Следите за температурой, так как при сильном нагреве возможна излишняя агрессия и взрыв.

Эмульсия не хранится. Регенерация возможна, но не необходима, так как гораздо проще приготовить новую порцию, учитывая ее невысокую стоимость. И рассчитать пропорции тоже легче. Не оставляет несмываемых следов.

Независимо от выбранного вам метода, не забывайте придерживаться правил безопасности, особенно работая с ядами и кислотами. Лучший вариант работать на открытом воздухе.

3 способа травления печатных плат в домашних условиях

Печатные платы широко используются радиолюбителями при создании разных механизмов, а также соединении разнообразных электронных комплектующих. Такие платы изготавливаются многими радиолюбителями дома, самостоятельно. Для этого специальный рисунок, из которого состоит печатная плата, переносится на так называемый фольгированный текстолит. Для перенесения рисунка применяется лазерный принтер, на котором распечатывается расположение дорожек и обыкновенный утюг, при помощи которого эти дорожки переносятся из бумаги на текстолит. Затем, после перенесения на текстолит рисунка, необходимо выполнить его травление. Существует несколько рецептов, способов травления печатных плат, которые активно используются радиолюбителями в домашних условиях.

Использование хлорного железа

Часто при травлении печатных плат в домашних условиях, используется хлорное железо. Чтобы выполнить процедуру травления рекомендуется воспользоваться пластиковой либо стеклянной емкостью, с налитой в нее водой. При этом следует отметить, что температура воды должна варьироваться в пределах 50-70 градусов по Цельсию. В противном случае, если температура воды выше этих значений, то нанесенный тонером или лаком рисунок начнет постепенно плавиться, а затем ходить.

Для травления платы в хлорном железе сначала нужно сделать специальный раствор. Необходимо взять хлорное железо, и небольшими порциями постоянно перемешивая, добавлять его в воду. Стоит отметить, что при изготовлении такого раствора рекомендуется использовать респиратор, так как при попадании хлорного железа в воду, начинается химическая реакция, в результате которой образуются вредные для здоровья человека испарения.

В итоге, после добавления в воду хлорного железа, должен получиться состав, обладающий бурым оттенком. Стоит отметить, что если полученная смесь обладает темновато – зеленоватым оттенком, то процесс протекания химической реакции будет длиться гораздо дольше.

Для травления печатной платы ее нужно поместить в получившийся раствор таким образом, чтобы печатные проводники оказались внизу. При травлении двухсторонних плат на низ емкости рекомендуется опускать тот слой, в котором присутствует максимальный, большой уровень плотности.

Для фиксации платы в растворе можно использовать небольшие куски пенопласта либо продольно протянутую над емкостью нить. При травлении плату, которая находится в растворе, рекомендуется периодически покачивать. Средняя продолжительность травления в растворе хлорного железа может составлять от 10 минут до 1 часа.

При этом следует отметить, что время травления в свежем, только что приготовленном растворе, может составлять около 3-30 минут. Это обусловлено тем, что на скорость протекания химических процессов влияет как концентрация сделанного раствора, так и показатели температуры воды.

Применение медного купороса и поваренной соли

Сделать раствор из медно купороса и поваренной соли достаточно просто. Для этого нужно взять 200 мл теплой, чистой воды и добавить в нее 1 столовую ложку медного купороса и 2 ст.л. повареной соли. Затем получившуюся смесь нужно тщательно перемешать, после чего можно приступать к процедуре травления.

Стоит отметить, что травление печатных плат при помощи такого метода занимает большое количество времени. Однако достоинством такого раствора выступает самовосстановление. Кроме того, большинство опытных пользователей, для того чтобы ускорить протекание реакции и процесс травления, рекомендуют периодически подогревать раствор и время от времени покачивать находящуюся в нем плату.

Использование перекиси водорода и лимонной кислоты

Многие радиолюбители, для быстрой травли плат, особенно при условиях комнатной температуры окружающей среды, используют такие средства как лимонная кислота и перекись водорода. Этот способ пользуется большой популярностью среди пользователей из-за доступности ингредиентов для создания раствора.

Чтобы сделать состав для травления нужно взять 100 миллилитров перекиси водорода (3%) и добавить в него лимонную кислоту (30 грамм). Затем в полученный состав необходимо добавить небольшое количество поваренной соли (около 5 грамм).

При этом следует отметить, что разбавлять полученную смесь не рекомендуется. Это обусловлено тем, что перекись стимулирует процесс травления. Поэтому чем выше концентрация перекиси в составе, тем интенсивнее будет протекать и сам химический процесс. Стоит отметить, что раствор, сделанный из перекиси и лимонной кислоты, является одноразовым. Поэтому он не пригоден для частых повторных использований, а также длительного хранения.
