Что можно сделать из перебойника от компьютера: Что можно сделать из старого бесперебойника от компьютера

Доработка и переделка бесперебойника

ИБП – это очень выгодный прибор. Пока он работает, у пользователя нет проблем с электроснабжением. Но на этом функциональность данного прибора не заканчивается. Простейшая доработка бесперебойника дает возможность создать на его базе такие устройства как преобразователь, блок питания и зарядка.

Как бесперебойник переделать в преобразователь напряжения 12/220 В

Преобразователь напряжения (инвертор) превращает постоянный 12-вольтовый ток в переменный, попутно повышая напряжение до 220 вольт. Средняя стоимость такого устройства – 60-70 долларов США. Однако даже у владельцев изношенных бесперебойников с функцией старта от батареи есть вполне реальный шанс получить работоспособный преобразователь фактически даром. Для этого нужно сделать следующее:

1. Вскрыть корпус ИБП.

2. Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).

3. Демонтировать  спикер – устройство звуковой сигнализации, похожее на сантиметровую шайбу.

4. Припаять к красному проводу предохранитель. Большинство конструкторов советуют использовать предохранители на 5 ампер.

5. Соединить предохранитель с контактом «входа» ИБП – гнезда, куда вставлялся кабель, соединяющий бесперебойник с розеткой.

6. Соединить черный провод со свободным контактом гнезда «входа».

7. Взять штатный кабель для подключения ИБП к розетке, срезать вилку. Подключить разъем в гнездо входа и определить цвета проводов, соответствующие красному и черному контактам.

8. Подсоединить провод от красного контакта к плюсу аккумулятора, а от черного – к минусу.

9. Включить ИБП.

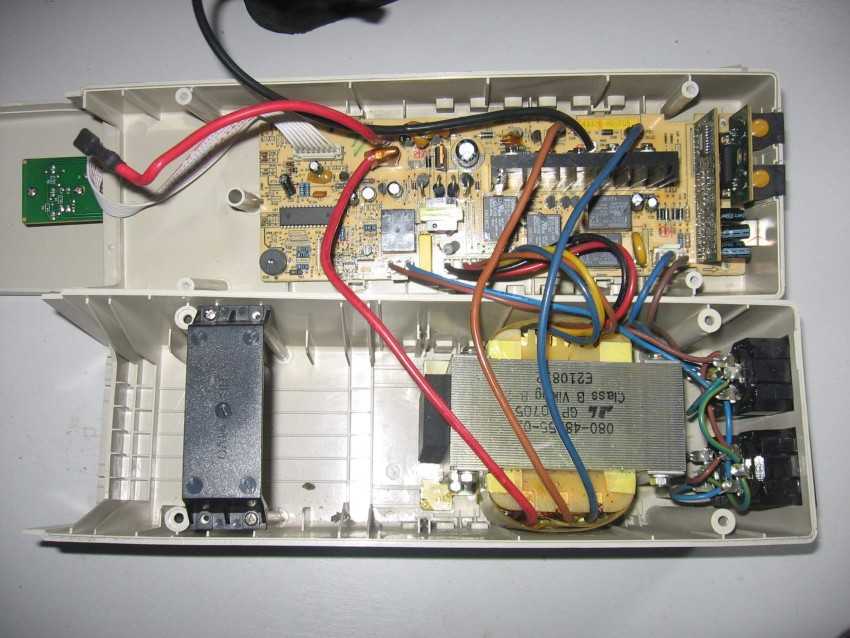

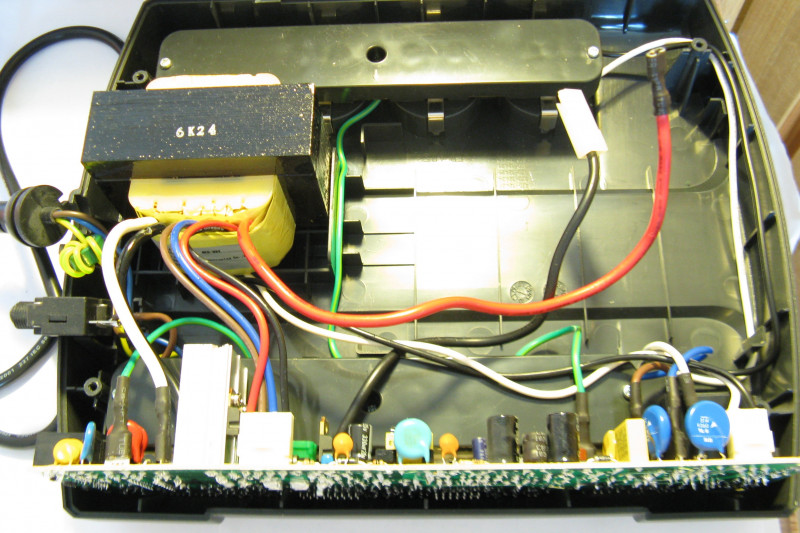

Внутреннее устройство ИБП Eaton 5P 1150i

Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.

Если у ИБП есть штатная розетка – 220 вольт можно снимать с ее контактов. Если таковой розетки нет – ее заменит  удлинитель, подключенный к гнезду  «выхода» бесперебойника. Вилка удлинителя удаляется, после чего провода припаиваются к контактам гнезда «выхода».

Основные недостатки подобных преобразователей:

• Рекомендуемое время работы такого инвертора – до 20 минут, поскольку ИБП не рассчитаны на длительную работу от аккумуляторов. Однако этот недостаток можно устранить, врезав в корпус ИБП компьютерный вентилятор, работающий от 12 В.
• Отсутствие контроллера заряда аккумулятора. Пользователю придется периодически проверять напряжение на клеммах накопителя. Для устранения этого недостатка в конструкцию преобразователя можно врезать обычное автомобильное реле, припаяв красный провод за предохранителем к 87 контакту. При правильном подключении такое реле разомкнет подачу энергии при падении напряжения на аккумуляторе ниже 12 вольт.

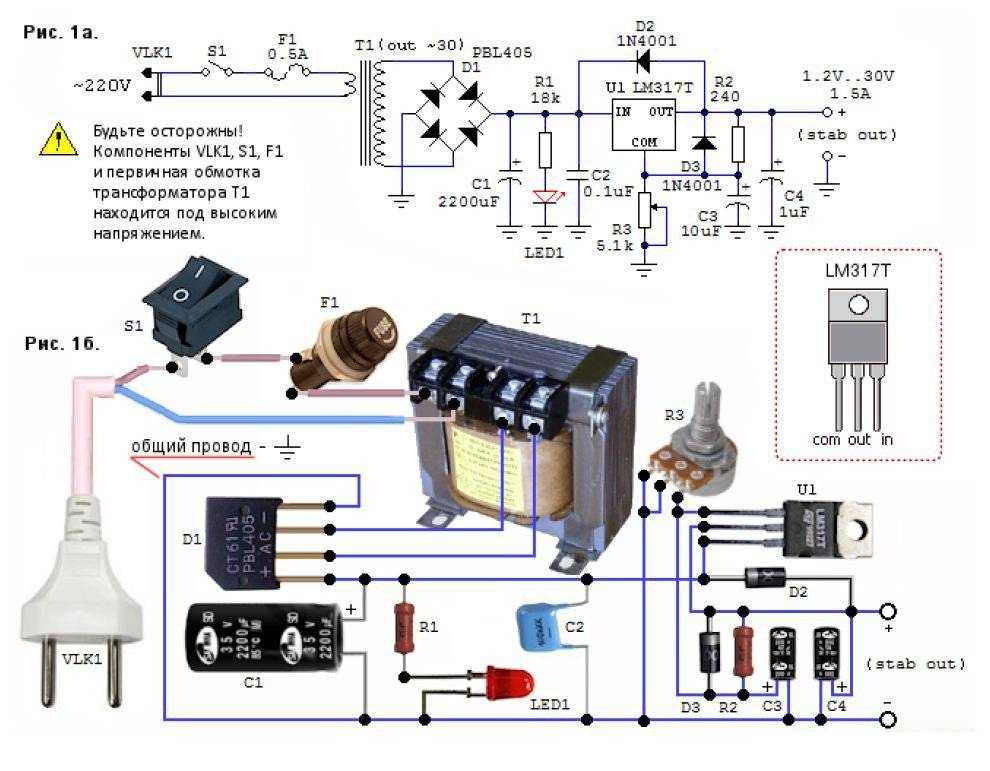

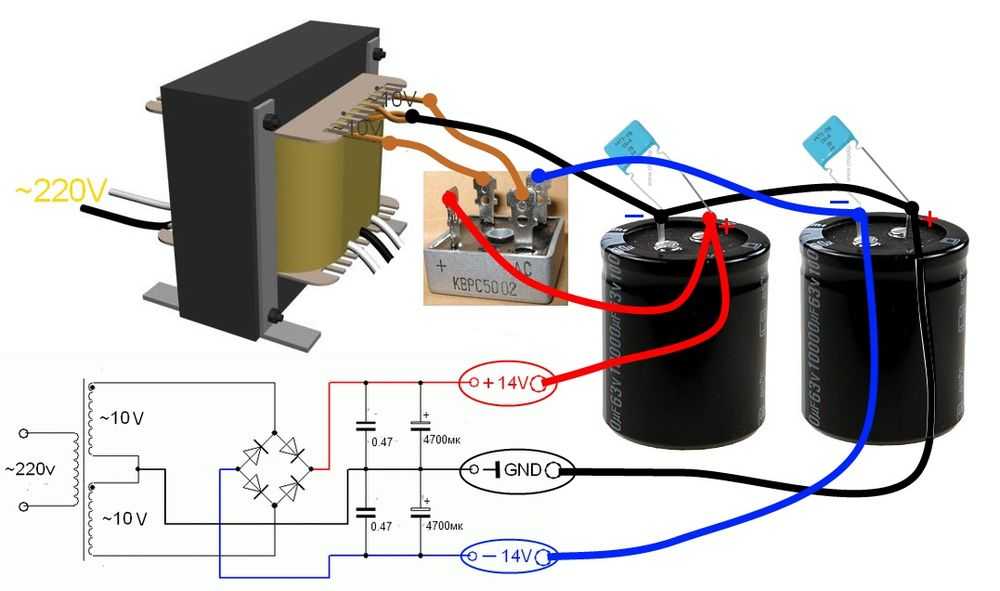

Как из бесперебойника сделать блок питания

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

1. С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

2. Далее на трансформатор  подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.

3. Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

4. На выходе из блока питания ставят диодный мост.

5. Потребители подключаются к контактам диодного моста.

Трансформатор

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика  использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.

Переделка бесперебойника под зарядку

В этом случае не нужна минимальная трансформация, похожая на описанную абзацем выше. Ведь у бесперебойника есть своя батарея, которая заряжается по мере надобности. В итоге для превращения ИБП в зарядное устройство нужно сделать следующее:

1. Обнаружить первичный и вторичный контур трансформатора. Этот процесс описан абзацем выше.

2. Подать на первичный контур 220 вольт, врезав в цепь регулятор напряжения – в качестве такового можно использовать реостат для лампочек, заменяющий традиционный выключатель.

3. Регулятор поможет откалибровать напряжение на обмотке выходе в пределах от 0 до 14-15 вольт. Место врезки регулятора – перед первичной обмоткой.

4. Подключить к вторичной обмотке трансформатора диодный мост на 40-50 ампер.

5. Соединить клеммы диодного моста с соответствующими полюсами аккумулятора.

6. Уровень заряда аккумулятора контролируется по его индикатору или вольтметром.

Написать письмо

По любому вопросу вы можете воспользоваться данной формой:

Другие материалы по теме

9 простых советов, как выбрать ИБП

18 мар. 2016

Восстановление аккумулятора бесперебойника. Как это делают профи.

19 мая. 2016

Методика расчета ИБП и важные нюансы

01 мар. 2016

Правильный порядок подключения ИБП в домашних условиях

29 ноя. 2016

Устройство ИБП и принцип его работы

19 мар. 2016

Устройство ИБП разных типов

22 ноя. 2016

Возврат к списку

Как из бесперебойника (UPS, ИБП) сделать лабораторный блок питания (0-12В, 5А)

Как неисправный или устаревший источник бесперебойного питания (UPS) переделать в лабораторный источник питания для радиолюбителя.

Основное назначение источников бесперебойного питания (ИБП) – непродолжительное питание различной офисной техники (в первую очередь, компьютеров) в аварийных ситуациях, когда отсутствует сетевое напряжение.

В состав ИБП входит аккумулятор (как правило, напряжением 12 В), повышающий преобразователь напряжения и узел управления. В дежурном режиме происходит подзарядка аккумулятора, в аварийном – включается преобразователь напряжения. Как и всё оборудование, ИБП выходят из строя или морально устаревают.

Поэтому их можно использовать как основу для изготовления, например, лабораторного блока питания (БП). Наиболее подходящими для этого могут быть ИБП, у которых преобразователи напряжения работают на низкой частоте (50…60 Гц), и в их состав входит мощный повышающий трансформатор, который может работать и как понижающий.

Для изготовления лабораторного БП в качестве “донора” был использован ИБП KIN-325A. При разработке ставилась задача получить простую схему, применив при этом как можно больше элементов от “донора”.

Кроме трансформатора и корпуса, были использованы мощные полевые транзисторы, выпрямительные диоды, микросхема счетверённого ОУ, электромагнитное реле, все светодиоды, варистор, некоторые разъёмы, а также оксидные и керамические конденсаторы.

Принципиальная схема

Схема БП показана на рис. 1. Сетевое напряжение через плавкую вставку FU1 и выключатель питания SA1 поступает на первичную обмотку трансформатора ТІ (маркировка – RT-425B).

Варистор RU1, включённый параллельно этой обмотке, совместно с плавкой вставкой защищают БП от повышенного сетевого напряжения. Через токоограничивающий резистор R1 и диод VD1 питается светодиод HL1, сигнализирующий о наличии сетевого напряжения.

Рис. 1. Принципиальная схема источника питания, для переделки старого бесперебойника (ИБП, UPS).

Мощный выпрямитель на диодных сборках VD2-VD5 подключён к обмотке II (с отводом посередине, номинальное напряжение 16 В) трансформатора Т1. В зависимости от положения контактов реле К1. 1 выпрямитель работает как двухполупериодный с общим выводом трансформатора (показано на рис. 1) и выходным напряжением около 10 В или как мостовой с выходным напряжением около 20 В. Выходное напряжение этого выпрямителя поступает на регулирующий элемент – полевой транзистор VT1.

Конденсаторы С1 и С3 сглаживают пульсации выпрямленного напряжения, резистор R2 – датчик тока. Резистор R17 обеспечивает минимальную нагрузку стабилизатора напряжения при отсутствии внешней нагрузки.

Маломощный выпрямитель собран на диодах VD6-VD9 и сглаживающих конденсаторах С2 и C5. От него питается параллельный стабилизатор напряжения на микросхеме DA1, ОУ DA2, реле К1 и вентилятор M1. Светодиод HL2 сигнализирует о наличии напряжения на выходе этого выпрямителя.

Регулируемый стабилизатор напряжения собран на ОУ DA2.3 и транзисторе VT1. Образцовое напряжение на регулятор напряжения – резистор R11 – поступает с выхода стабилизатора на микросхеме DA1. Выходное напряжение БП с движка подстроечного резистора R12 поступает на инвертирующий вход ОУ DA2. 3. Этим резистором устанавливают максимальное выходное напряжение.

Регулируемый ограничитель тока собран на ОУ DA2.1 и DA2.2. Напряжение, пропорциональное выходному току с датчика – резистора R2, поступает на усилитель напряжения на ОУ DA2.1 и затем на ОУ DA2.2, который сравнивает его с образцовым, поступающим на его неинвертирующий вход с выхода резистивного делителя R4R7R8. Резисторами R7 и R8 устанавливают порог ограничения тока.

Транзистор VT2 управляет реле К1. Оно сработает, когда напряжение на затворе этого транзистора превысит пороговое значение (для указанного на схеме транзистора пороговое напряжение – 2…4 В). Подстроечным резистором R19 устанавливают выходное напряжение БП, при превышении которого реле переключает выходное напряжение выпрямителя.

Транзистор VT3 совместно с терморезистором RK1 управляет вентилятором M1. Он включается, когда температура теплоотвода, на котором установлены транзистор VT1 и терморезистор, превысит заранее установленное значение. Пороговую температуру устанавливают резистором R15.

Напряжение питания терморезистора стабилизировано параметрическим стабилизатором VD11R16. Излишнее напряжение питания реле К1 падает на резисторе R13, а вентилятора М1 – на резисторе R18.

Если ток нагрузки не превышает порогового значения, напряжение на неинвертирующем входе ОУ DA2.2 больше напряжения на инвертирующем, на его выходе присутствует напряжение, близкое к напряжению питания, поэтому диод VD10 закрыт, а ток через светодиод HL3 не протекает.

В этом случае управляющее напряжение на затвор полевого транзистора VT1 поступает с выхода ОУ DA2.3 через резистор R14 и работает стабилизатор напряжения. Если выходное напряжение стабилизатора менее 4 В, транзистор VT2 закрыт и реле К1 обесточено.

В этом случае на стоке транзистора VT1 напряжение – 10 В. При выходном напряжении более 4 В транзистор VT2 открывается и реле К1 срабатывает. В результате напряжение на стоке транзистора VT1 повышается до 20 В. Такое техническое решение позволяет повысить КПД устройства.

Когда ток нагрузки превысит пороговое значение, напряжение на выходе ОУ DA2.2 уменьшится, диод VD10 откроется и напряжение на затворе транзистора VT1 уменьшится до значения, обеспечивающего протекание установленного тока. В этом режиме через светодиод HL3 протекает ток, и он сигнализирует о переходе в режим ограничения тока.

Ток ограничения устанавливают резистором R8 в интервале 0…0,5 А и R7 – в интервале 0…5 А. Конденсаторы С4 и С6 обеспечивают устойчивость работы ограничителя тока. Увеличение их ёмкости повышает устойчивость, но снижает быстродействие ограничителя тока.

Детали и печатная плата

В устройстве применены постоянные резисторы – С2-23, Р1-4 или импортные, подстроечные – СП3-19, переменные – СП4-1, СПО. Чтобы шкала переменных резисторов, регулирующих напряжение или ток, была линейной, они должны быть группы А. Терморезистор – ММТ-1. Резистор R2 изготовлен из отрезка провода ПЭВ-2 0,4 длиной 150 мм.

Кроме функции датчика тока, он работает и как плавкий предохранитель при возникновении аварийных ситуаций. Оксидные конденсаторы – импортные, на месте неполярных можно использовать керамические К10-17.

Вентилятор – компьютерный с током потребления 100.150 мА, его ширина должна быть равна ширине теплоотвода. Реле – любое, рассчитанное на коммутируемый ток 10 А и номинальное напряжение обмотки 12…15 В.XS2, XS3 – гнёзда или клеммники.

Большинство элементов размещены на двух печатных платах, изготовленных из фольгированного с одной стороны стеклотекстолита толщиной 1,5.2 мм. На первой (рис. 2) собраны выпрямители, смонтированы транзисторы VT2, VT3 с “окружающими” их элементами и некоторые другие детали.

Рис. 2. Печатная плата 1 для схемы блока питания.

Печатные проводники, соединяющие элементы мощного выпрямителя, “усилены” – на них припаяны отрезки лужёного медного провода диаметром 1 мм. “Штатные” выводы трансформатора Т1 проводные, они снабжены двумя гнёздами.

Если планируется их использовать, на первой плате монтируют соответствующие им вилки, которые выпаивают из “родной” платы ИБП. На второй плате (рис. 3) смонтированы все микросхемы, светодиоды, а также некоторые другие элементы.

Рис. 3. Печатная плата 2 для схемы блока питания.

На стороне, свободной от печатных проводников, приклеен кнопочный выключатель SA1 (П2К или аналогичный). Светодиоды должны входить в “штатные” отверстия на передней стенке корпуса, к выключателю приклеивают “штатный” толкатель.

Первая плата установлена рядом с задней стенкой корпуса, вторая – вплотную к передней. Для крепления плат использованы по два шурупа и “штатные” крепёжные пластмассовые стойки на верхней крышке корпуса.

На ребристом теплоотводе с внешними размерами 30x60x90 мм (он установлен между платами) размещены транзистор VT1, терморезистор и вентилятор.

На терморезистор надевают термоусаживаемую трубку и затем приклеивают к теплоотводу рядом с транзистором. Поскольку при изменении температуры терморезистора полевой транзистор VT3 открывается и закрывается плавно, вентилятор начинает вращение и останавливается также плавно. Поэтому транзистор VT3 может заметно разогреваться и заменить его на маломощный, например 2N7000, нельзя.

На передней панели (рис. 4) в отверстиях установлены переменные резисторы и разъёмы XS2 и XS3, к которым припаяны резистор R17 и конденсатор С7. Блочная вилка XP1 и гнездо XS1 – “родные”, они размещены на задней стенке в нижней её части.

Рис. 4. Фото переделанного блока бесперебойного питания в лабораторный источник питания.

Гнездо XS1 можно использовать для подключения какого-либо устройства, работающего одновременно с лабораторным БП, например осциллографа.

Налаживание начинают с установки максимального выходного напряжения. Делают это с помощью резистора R12, движок резистора R11 при этом должен быть в верхнем по схеме положении. Если встраивать вольтметр в блок питания не планируется, резистор R11 снабжают ручкой с указателем и градуируют его шкалу.

При открытом транзисторе VT2 подборкой резистора R13 устанавливают на реле К1 номинальное напряжение, а при открытом VT3 резистором R18 устанавливают напряжение 12 В на вентиляторе M1. Температуру включения вентилятора устанавливают резистором R15.

Налаживание

Для налаживания ограничителя тока к выходу БП подключают последовательно соединённые амперметр и нагрузочный переменный резистор сопротивлением 10.15 Ом и мощностью 50 Вт.

Движки резисторов R4 и R7 устанавливают в левое по схеме положение, движок R8 – в правое. Нагрузочный резистор должен иметь максимальное сопротивление.

При выходном напряжении около 10 В нагрузочным резистором устанавливают ток 5 А, а резистором R5 – напряжение 0,9.1 В на выходе ОУ DA2.1.

С помощью нагрузочного резистора увеличивают выходной ток нагрузки до 6 А и, плавно вращая движок резистора R4, добиваются включения светодиода HL3 (включения режима ограничения тока) и затем устанавливают резистором R4 выходной ток 5 А. При перемещении движка резистора R7 вправо (по схеме) выходной ток должен уменьшиться до нуля. В этом случае резистором R8 можно регулировать выходной ток в интервале 0.0,5 А.

Если встраивать амперметр в блок питания не планируется, шкалы этих резисторов градуируют. Для этого (в режиме ограничения тока) изменяют выходное напряжение и сопротивление нагрузки, устанавливают требуемое значение тока и наносят метки на шкалу.

При этом в интервале 0.0,5 А ток устанавливают резистором R8 (резистор R7 должен быть в положении “0”), а в интервале 0.5 А – резистором r7 (резистор R8 – в положении “0”).

В режиме ограничения тока можно заряжать аккумуляторы и аккумуляторные батареи. Для этого устанавливают конечное напряжение и ток зарядки, а затем подключают аккумуляторную батарею (аккумулятор).

Дальнейшее направление доработки предложенного блока питания – установка встроенного цифрового вольтметра, амперметра или комбинированного измерительного устройства.

И. Нечаев, г. Москва. Р-08-2014.
