1.2. Прямое и обратное включение p-n-перехода

При использовании p-n-перехода в реальных полупроводниковых приборах к нему может быть приложено внешнее напряжение. Величина и полярность этого напряжения определяют поведение перехода и проходящий через него электрический ток. Если положительный полюс источника питания подключается к p-области, а отрицательный – к n-области, то включение p-n-перехода называют прямым. При изменении указанной полярности включение p-n-перехода называют обратным.

При прямом включении p-n-перехода внешнее напряжение создает в переходе поле, которое противоположно по направлению внутреннему диффузионному полю, рисунок 2. Напряженность результирующего поля падает, что сопровождается сужением запирающего слоя. В результате этого большое количество основных носителей зарядов получает возможность диффузионно переходить в соседнюю область (ток дрейфа при этом не изменяется, поскольку он зависит от количества неосновных носителей, появляющихся на границах перехода), т.

е. через переход будет протекать результирующий ток, определяемый в основном диффузионной составляющей. Диффузионный ток зависит от высоты потенциального барьера и по мере его снижения увеличивается экспоненциально.

Рисунок 2 – Прямое включение p-n-перехода

Повышенная диффузия носителей зарядов через переход приводит к повышению концентрации дырок в области n-типа и электронов в области p-типа. Такое повышение концентрации неосновных носителей вследствие влияния внешнего напряжения, приложенного к переходу, называется инжекцией неосновных носителей. Неравновесные неосновные носители диффундируют вглубь полупроводника и нарушают его электронейтральность. Восстановление нейтрального состояния полупроводника происходит за счет поступления носителей зарядов от внешнего источника. Это является причиной возникновения тока во внешней цепи, называемого прямым.

При включении p-n-перехода в обратном направлении внешнее обратное напряжение создает электрическое поле, совпадающее по направлению с диффузионным, что приводит к росту потенциального барьера и увеличению ширины запирающего слоя, рисунок 3. Все это уменьшает диффузионные токи основных носителей. Для неосновных носителей поле в p-n-переходе остается ускоряющим, и поэтому дрейфовый ток не изменяется.

Рисунок 3 – Обратное включение p-n-перехода

Таким образом, через переход будет протекать результирующий ток, определяемый в основном током дрейфа неосновных носителей. Поскольку количество дрейфующих неосновных носителей не зависит от приложенного напряжения (оно влияет только на их скорость), то при увеличении обратного напряжения ток через переход стремится к предельному значению

I_S , которое называется током насыщения. Чем больше концентрация примесей доноров и акцепторов, тем меньше ток насыщения, а с увеличением температуры ток насыщения растет по экспоненциальному закону.

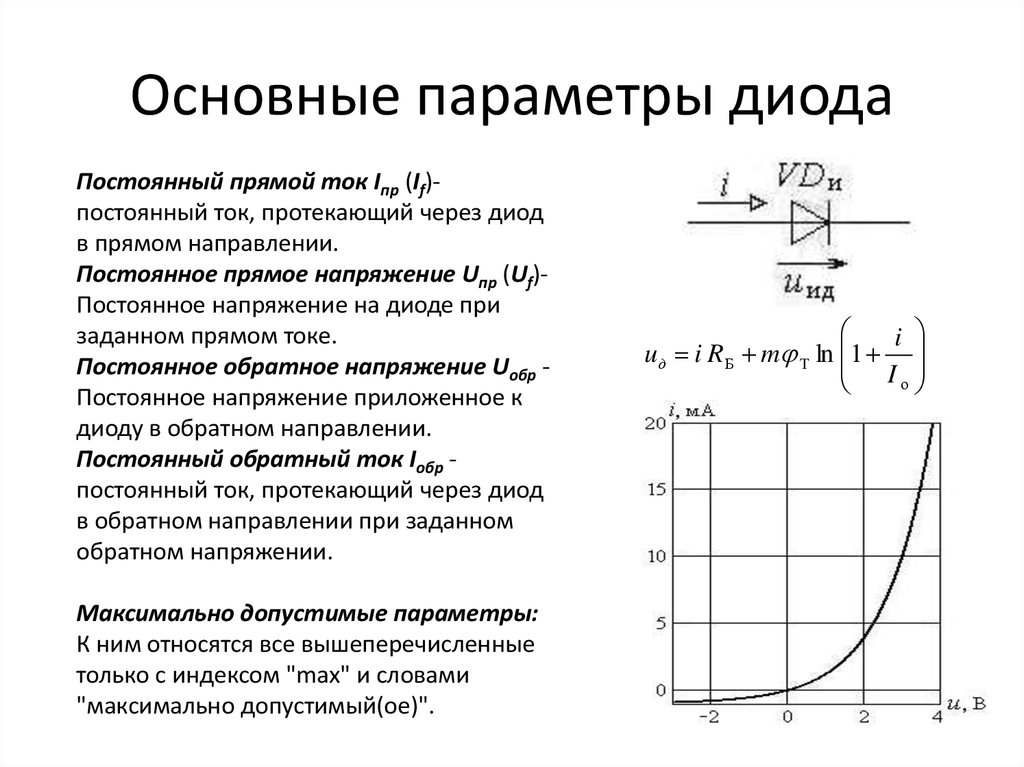

Зависимость тока через p-n-переход от приложенного к нему напряженияI = f(U)называют вольтамперной характеристикойp-n-перехода, рисунок 4.

Рисунок 4 – Теоретическая и реальная ВАХ р-n-перехода

Вольтамперная характеристика электронно-дырочного перехода описывается уравнением Эберса-Молла:

, (1)

где I– ток через переход при напряженииU;

I_S– ток насыщения, создаваемый неосновными носителями заряда.I_S называется также тепловым током, так как концентрация неосновных носителей зависит от температуры;

q_e – заряд электрона;

k– постоянная Больцмана;

Т– абсолютная температура;

– температурный потенциал перехода, примерно равный при комнатной температуре 0,025 В = 25 мВ.

Если р-n-переход включен в прямом направлении, напряжение

U берут со знаком плюс, если в обратном – со знаком минус.

При прямом приложенном напряжении можно пренебречь единицей по сравнению со слагаемым, и ВАХ будет иметь чисто экспоненциальный характер.

При обратном (отрицательном) напряжении слагаемымможно пренебречь по сравнению с единицей, и ток оказывается равным.

Однако уравнение Эберса-Моллавесьма приблизительно совпадает с реальными вольтамперными характеристиками, так как не учитывает целого ряда физических процессов, происходящих в полупроводниках. К таким процессам относятся: генерация и рекомбинация носителей в запирающем слое, поверхностные токи утечки, падение напряжения на сопротивлении нейтральных областей, явления теплового, лавинного и туннельного пробоев.

Если ток, протекающий через переход, незначителен, то падением напряжения на сопротивлении нейтральных областей можно пренебречь.

Однако при увеличении тока этот процесс оказывает все большее влияние на ВАХ прибора, т.е. его реальная характеристика идет под меньшим углом и вырождается в прямую линию, когда напряжение на запирающем слое становится равным контактной разности потенциалов.

При некотором обратном напряжении наблюдается резкое возрастание обратного тока. Это явление называют пробоем перехода. Существует три вида пробоев: туннельный, лавинный и тепловой. Туннельный и лавинный пробои представляют собой разновидности электрического пробоя и связаны с увеличением напряженности электрического поля в переходе. Тепловой пробой определяется перегревом перехода.

Туннельный эффект (эффект Зенера) заключается в прямом переходе валентных электронов из одного полупроводника в другой (где они уже будут являться свободными носителями заряда), что становится возможным при высокой напряженности электрического поля на переходе. Такая большая напряженность электрического поля на переходе может быть достигнута при высокой концентрации примесей в

p– иn-областях, когда толщина перехода становится очень маленькой.

В широких p-n-переходах, образованных полупроводниками со средней либо малой концентрациями примесей, вероятность туннельного просачивания электронов уменьшается и более вероятным становится лавинный пробой.

Лавинный пробой возникает, когда длина свободного пробега электрона в полупроводнике значительно меньше толщины перехода. Если за время свободного пробега электроны накапливают кинетическую энергию, достаточную для ионизации атомов в переходе, то наступает ударная ионизация, сопровождающаяся лавинным размножением носителей зарядов. Образовавшиеся в результате ударной ионизации свободные носители зарядов увеличивают обратный ток перехода.

Тепловой пробой обусловлен значительным ростом количества носителей зарядов в p-n-переходе за счет нарушения теплового режима. Подводимая к переходу мощностьP_обр=I_обрU_обррасходуется на его нагрев. Выделяющаяся в запирающем слое теплота отводится преимущественно за счет теплопроводности кристаллической решетки. При плохих условиях отвода теплоты от перехода, а также при повышении обратного напряжения на переходе выше критического значения, возможен его разогрев до температуры, при которой происходит тепловая ионизация атомов. Образующиеся при этом носители зарядов увеличивают обратный ток через переход, что приводит к его дальнейшему разогреву. В результате такого нарастающего процесса переход недопустимо разогревается и возникает тепловой пробой, характеризующийся разрушением кристалла.

Увеличение числа носителей зарядов при нагреве перехода приводит к уменьшению его сопротивления и выделяемого на нем напряжения. Вследствие этого на обратной ветви ВАХ при тепловом пробое появляется участок с отрицательным дифференциальным сопротивлением.

ПРИНЦИП РАБОТЫ ДИОДА

Все мы прекрасно знаем что такое полупроводниковый диод, но мало кто из нас знает о принципе работы диода, сегодня специально для новичков я поясню принцип его работы. Диод как известно одной стороной хорошо пропускает ток, а в обратном направлении – очень плохо. У диода есть два вывода – анод и катод. Ни один электронный прибор не обходится без применения диодов. Диод используют для выпрямлении переменного тока, при помощи диодного моста который состоит из четырех диодов, можно превратить переменной ток в постоянный, или с использованием шести диодов превратить трехфазовое напряжение в однофазовое, диоды применяются в разнообразных блоках питания, в аудио – видео устройствах, практически повсюду. Тут можно посмотреть фотографии некоторых видов диодов.

   На выходе диода можно заметить спад начального уровня напряжения на 0,5-0,7 вольт. Для более низковольтных устройств по питанию используют диод шоттки, на таком диоде наблюдается наименьший спад напряжения – около 0,1В. В основном диоды шоттки используют в радио передающих и приемных устройствах и в других устройствах работающих в основном на высокой частоте. Принцип работы диода с первого взгляда достаточно простой: диод – полупроводниковый прибор с односторонней проводимостью электрического тока.

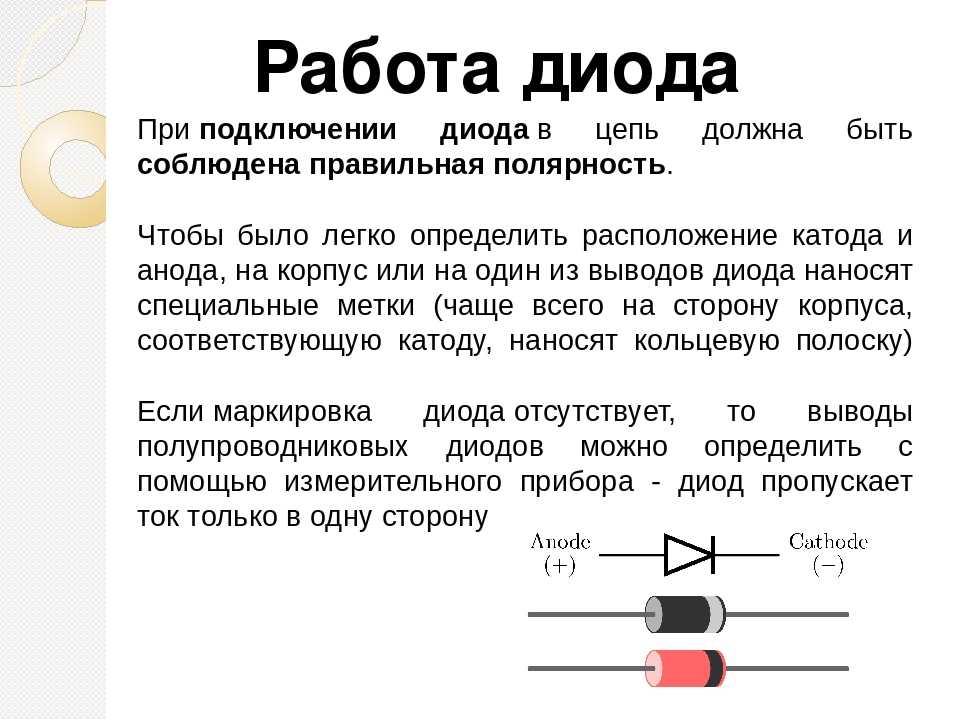

   Вывод диода подключенный к положительному полюсу источника питания называют анодом, к отрицательному – катодом. Кристалл диода в основном делают из германия или кремния одна область которого обладает электропроводимостью п – типа, то есть дырочная, которая содержит искуственно созданный недостаток электронов, друггая – проводимости н – типа, то есть содержит избыток электронов, границу между ними называют п – н переходом, п – в латыни первая буква слова позитив, н – первая буква в слове негатив. Если к аноду диода подать положительное напряжение, а к катоду отрицательное – то диод будет пропускать ток, это называют прямым включением, в таком положении диод открыт, если подать обратное – диод ток пропускать не будет, в таком положении диод закрыт, это называют обратным подключением.

   Обратное сопротивление диода очень большое и в схемах его принимают ка диэлектрик (изолятор). Продемонстрировать работу полупроводникового диода можно собрать простую схему которая состоит из источника питания, нагрузки (например лампа накаливания или маломощный электрический двигатель) и самого полупроводного диода. Последовательно подключаем все компоненты схемы, на анод диода подаем плюс от источника питания, последовательно диоду, то есть к катоду диода подключаем один конец лампочки, другой конец той же лампы подключаем к минусу источника питания. Мы наблюдаем за свечением лампы, теперь перевернем диод, лампа уже не будет светится поскольку диод подключен обратно, переход закрыт. Надеюсь каким то образом это вам поможет в дальнейшем, новички – А. Касьян (АКА).
