Назначение и расшифровка ограничителей перенапряжений

Ограничители перенапряжений ОПНп (ОПН) – аппараты современного поколения, пришедшие на смену вентильным разрядникам. Ограничители перенапряжений ОПНп предназначены для защиты электрооборудования распределительных электрических сетей переменного тока с изолированной, компенсированной или эффективно заземлённой нейтралью от грозовых и коммутационных перенапряжений в соответствии с их вольт-амперными характеристиками и пропускной способностью.

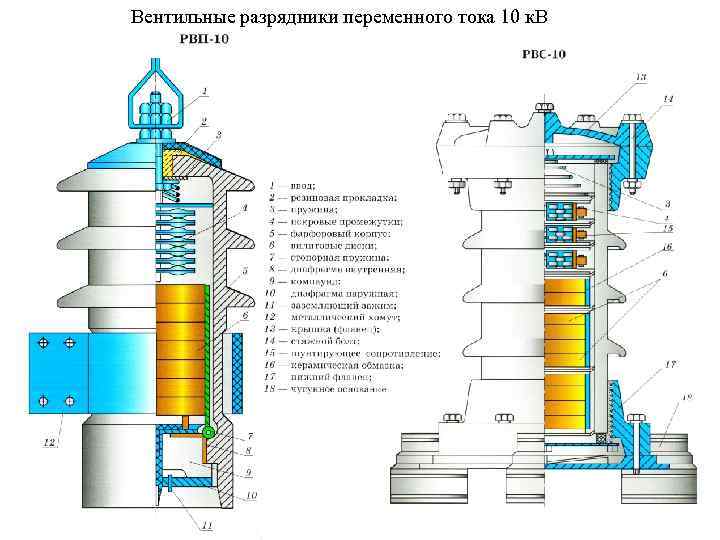

Преимущества ограничителей перенапряжения по сравнению с вентильными разрядниками.



 Отсутствие искрового промежутка обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому оборудованию. По сравнению с вентильными разрядниками ограничители перенапряжений обладают следующими преимуществами:

  • глубоким уровнем ограничения всех видов перенапряжений;
  • отсутствием сопровождающего тока после затухания волны перенапряжения;
  • простотой конструкции и высокой надежностью в эксплуатации;
  • стабильностью характеристик и устойчивостью к старению;
  • оборудования системы электроснабжения буровых установок, погружных электродвигателей, станков-качалок, компрессорных и насосных станций, другого оборудования предприятий нефте- и газодобычи;
  • способностью к рассеиванию больших энергий;
  • стойкостью к атмосферным загрязнениям;
  • малыми габаритами, весом и стоимостью.

Область применения

Ограничители перенапряжений ОПНп (ОПН) применяются для защиты:

  • глубоким уровнем ограничения всех видов перенапряжений;
  • отсутствием сопровождающего тока после затухания волны перенапряжения;
  • простотой конструкции и высокой надежностью в эксплуатации;
  • стабильностью характеристик и устойчивостью к старению;
  • оборудования системы электроснабжения буровых установок, погружных электродвигателей, станков-качалок, компрессорных и насосных станций, другого оборудования предприятий нефте- и газодобычи;
  • способностью к рассеиванию больших энергий;
  • стойкостью к атмосферным загрязнениям;
  • малыми габаритами, весом и стоимостью.



 Расшифровка условного обозначения типа ограничителя:

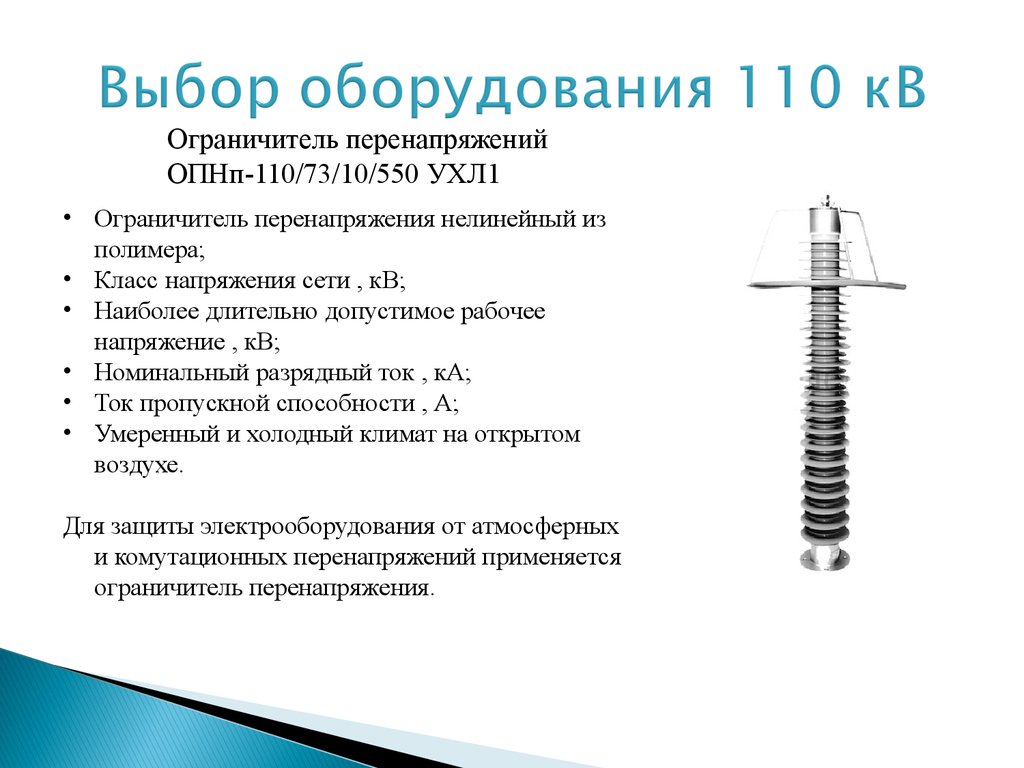

Например: ОПНп – 10/12/10/1-III УХЛ1

ОПНп – ограничитель перенапряжений нелинейный. П – обозначение материала внешней изоляции корпуса – полимерный; (ф– фарфоровый)
10 – класс напряжение сети, кВ;
12 – наибольшее длительно допустимое рабочее напряжение в кВ;
10 – номинальный разрядный ток, кА
1 – класс пропускной способности 1-300А; 2-500A и более
III – степень загрязнения изоляции по ГОСТ 9920
УХЛ1 – климатическое исполнение по ГОСТ 15150

Наибольшее (длительно допустимое) рабочее напряжение

Наибольшее (длительно допустимое) рабочее напряжение ОПН – наибольшее действующее значение напряжения  промышленной частоты Uнро, которое неограниченно долго может быть приложено к ОПН (при напряжении большем, чем наибольшее рабочее, ток через ОПН начинает заметно возрастать, что может привести перегреву и повреждению  аппарата).

                                                                                          Номинальный разрядный ток

Номинальный разрядный ток ОПН, кА – максимальное значение импульса тока 8/20 мкс, используемое для классификации ОПН и характеризующее его свойства в режиме ограничения грозовых перенапряжений, вызванных удаленными от ОПН ударами молнии.

                                                                                            Класс пропускной способности

По амплитуде двадцати прямоугольных импульсов длительностью 2000 мкс:


1 класс – 250-400 А;
2 класс – 401-750 А;
3 класс – 751-1100 А;
4 класс – 1101-1600 А;
5 класс – 1601 – 2100 А

Обозначение условий эксплуатации по ГОСТ 15150

Климатические  условия (климатические исполнения)

У      – для температур от + 500 С до – 450 С;
ХЛ   – для температур от + 400 С до – 600 С;
УХЛ – для температур от + 500 С до – 600 С;
Т      – для температур от + 500 С до – 100 С

Условия размещения (категория размещения)

1   – на открытом воздухе;
2   – под навесом;
3   – в закрытых помещениях

назначение, принцип работы и конструкция

Возникновение аварийных ситуаций при эксплуатации электрических сетей и оборудования в большинстве ситуаций вызываются импульсными скачками напряжения в результате замыкания линий, воздействия атмосферного электричества, ошибок при коммутационных переключениях. Для исключения подобного применяются ОПН.

Аббревиатура ОПН расшифровывается как ограничитель перенапряжения. Данные устройства предназначены для защиты линий и оборудования в ситуациях, когда по той или иной причине нагрузка возрастает в разы, с опасностью возникновения аварии. Рассмотрим особенности конструктивного устройства данных элементов, применяемые разновидности и их технические характеристики, прочие сопутствующие моменты.

ОПН

Содержание

  1. Конструкция
  2. Принцип действия
  3. Виды
  4. Материал
  5. Технические характеристики
  6. Применение и требования к эксплуатации
  7. Техническое обслуживание

Конструкция

ОПН представляет собой полупроводниковый элемент, отличающийся нелинейным значением сопротивления. Он выполнен в виде вилитовых дисков, в качестве материала которого используется оксид цинка с добавлением различных примесей.

Указанные диски снабжены защитным покрытием, с электрическими выводами на концах. На один из контактов подаётся напряжение, второй выводится на землю.

ОПН состоит из следующих конструктивных элементов:

  • электрода,
  • полиамидного корпуса,
  • термоусадочной трубки,
  • варистора,
  • силиконовой оболочки.
Конструкция ОПН до 1000 ВКонструкция ОПН выше 1000 В

Принцип действия

В основу принципа действия данного элемента заложена нелинейная характеристика сопротивления. При штатных характеристиках напряжения, его величина близка к нулю, поэтому цепь не замыкается через указанный прибор.

При резком возрастании напряжения, одновременно увеличивается сопротивление. В результате ток проходит через ОПН, замыкаясь на землю. Таким способом обеспечивается выполнение защитной функции.

Виды

В связи с большим разнообразием выполняемых функций, ОНП классифицируют по следующим показателям:

Структура условного обозначение ОПН

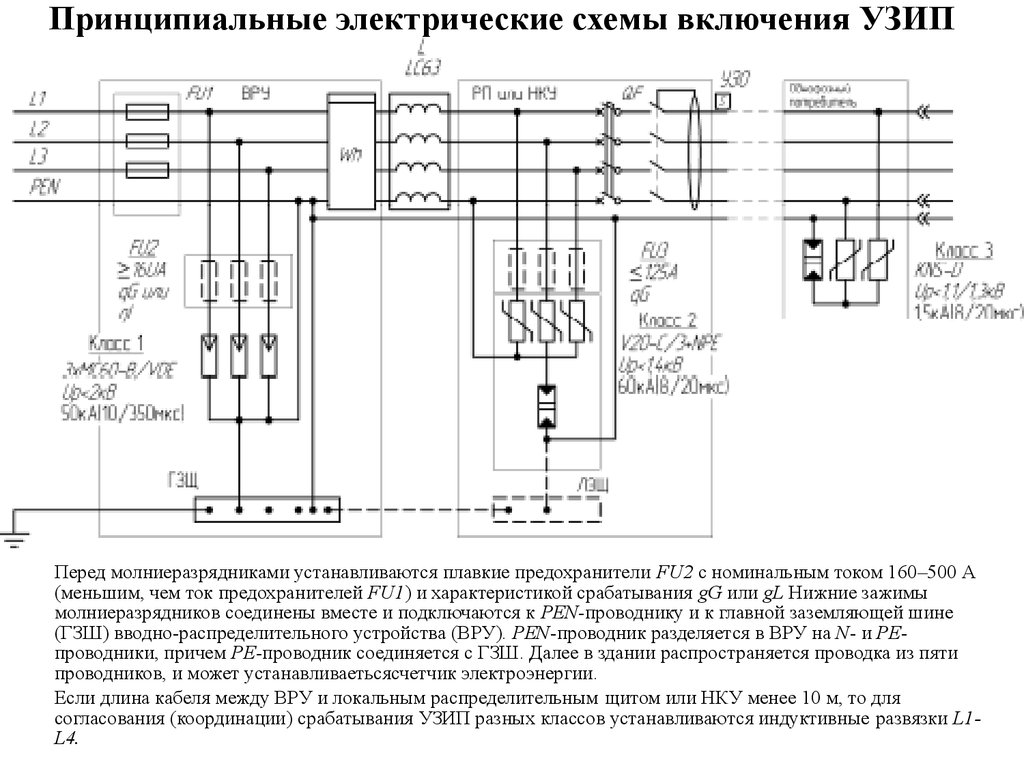

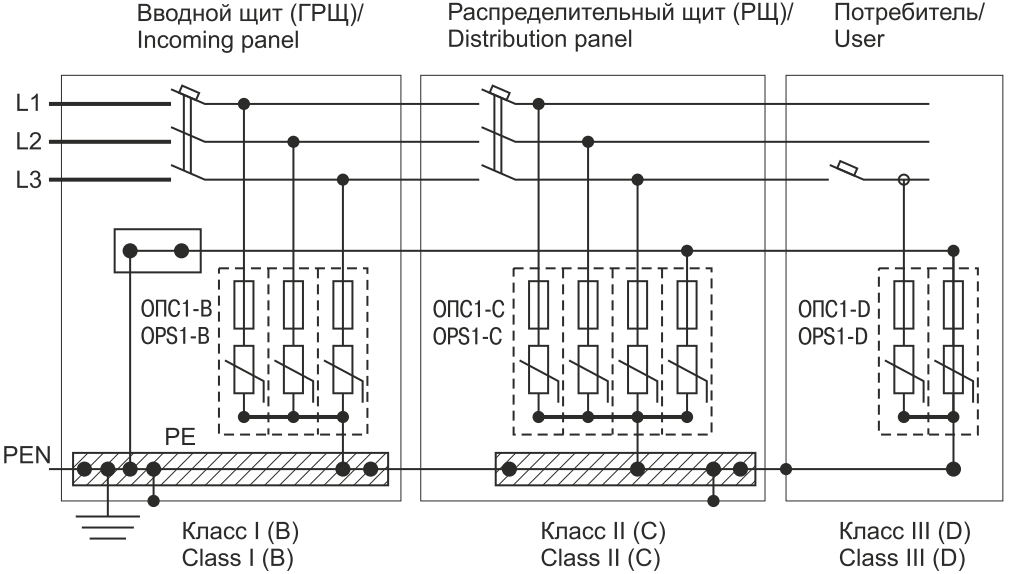

Может использоваться комбинация нескольких устройств, с выполнением ступенчатой защиты.

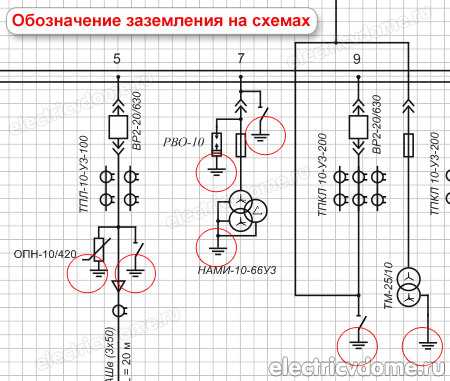

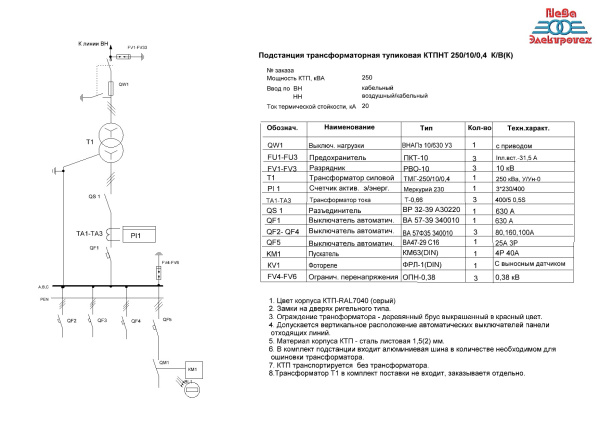

Обозначение ОПН и разрядников на схема

Материал

В зависимости от применённого материала защитной рубашки, защита может производиться посредством следующих видов устройств:

  1. Фарфоровых – наиболее распространённая разновидность. Керамика устойчива к ультрафиолетовому излучению, поэтому может свободно применяться на открытых установках. Благодаря большой механической прочности, такие элементы могут одновременно выполнять роль опорной конструкции. К недостаткам следует отнести большой вес и хрупкость, что грозит травмами персонала при разлёте осколков в результате разрушения элемента.
  2. Полимерных – в качестве материала наружного покрытия используется каучук, винил и другие искусственные составы. Данные устройства не поддаются воздействию влаги, обладают меньшим весом и хорошими диэлектрическими свойствами, способны выдерживать значительные механические воздействия, но накапливают на поверхности атмосферную влагу и плохо реагируют на солнечный свет.
  3. Одноколонковых – в виде полупроводникового элемента с нелинейными характеристиками напряжения, с количеством дисков, в зависимости от категории оборудования.
  4. Многоколонковых – используются на высоковольтном оборудовании и состоят из нескольких компонентов, объединённых в единый узел. Отличаются повышенной надёжностью и способностью реагировать на различные характеристики нагрузки.

Выбор вида ОПН зависит от параметров оборудования и условий его эксплуатации.

Технические характеристики

Конкретная модель отличается следующими техническими характеристиками:

  • временем срабатывания – в зависимости от скорости реакции на перепад напряжения;
  • рабочим напряжением – значением данной величины, при которой элемент способен функционировать без разрушения на определённый временной промежуток;
  • номинальным повышенным напряжением – величиной, которую изделие способно выдержать в течение 10 секунд;
  • током утечки – от воздействия напряжения на ОПН и зависит от омического сопротивления элемента. Значение указанной характеристики – в сотых или тысячных долях ампер, перетекающих по защитному покрытию и полупроводниковому элементу;
  • разрядным током – значение при импульсном скачке напряжения;
  • устойчивостью к току волны перенапряжения – способностью не подвергаться разрушению при воздействии повышенного напряжения.

ОПН стандартизированы по величине указанных характеристик.

Применение и требования к эксплуатации

Указанные защитные устройства широко применяются для защиты линий электропередач, различных электроустановок промышленного назначения, трансформаторных подстанций, распределительных узлов. В быту ОПН используются для защиты вводных распределительных щитков или оборудования высокой ценности.

ОПН должны эксплуатироваться, согласно требованиям действующих правил и нормативов. Подбор устройств производится, исходя из особенностей эксплуатации и характеристик оборудования.

Техническое обслуживание

Данные ограничители не предусматривают разового применения и способны многократно выполнять свою защитную функцию, сбрасывая напряжение на заземлённую шину.

Но в процессе эксплуатации элементы могут частично утрачивать рабочие характеристики, вплоть до полной негодности устройств.

Чтобы избежать внепланового выхода элементов из строя, в ходе эксплуатации они должны подвергаться плановым проверка и техническому обслуживанию, с контролем следующих параметров:

  • сопротивления – замеряется мегомметром, не реже 1 раза в каждые 6 лет;
  • тока проводимости – необходимость его проверки возникает при снижении отмеченной выше характеристики;
  • пробивного напряжения и герметичности – проводится перед пуском в работу новых устройств или в случае проведения заводского восстановительного ремонта;
  • тепловизионных измерений – по регламенту изготовителя и составленному на предприятии графику профилактических работ.

Также элементы осматриваются на предмет наличия внешних дефектов в виде подгораний, скопления пыли и загрязнений, разрушения изоляционного покрытия.

Использование ОПН позволяет обеспечить штатную работу электрического оборудования, исключив опасность его повреждения при резких скачках напряжения. Но указанные ограничители должны правильно выбираться и проходить регламентированное обслуживание, для их сохранности и продления срока службы.
