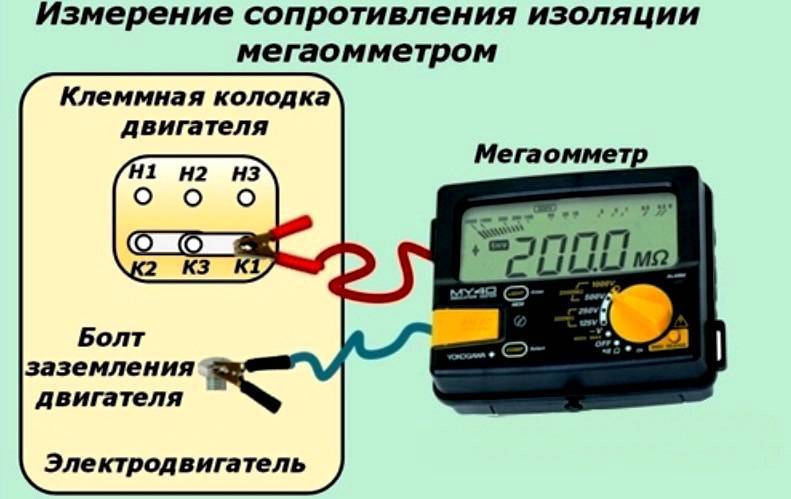

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ МЕГАОММЕТРОМ

У нас есть собственная аккредитованная лаборатория, специалисты которой проводят точные измерения с помощью современного оборудования. Проверка сопротивления изоляции мегомметром — самый эффективный способ проведения испытаний. Мегомметр представляет собой измерительный прибор, состоящий из источника напряжения.

Выходной мощности генератора этого прибора вполне хватит для того, чтобы не только выявить микротрещины в слое изоляции, но и получить электрическую травму, опасную для жизни человека. Именно поэтому для проведения измерений сопротивления изоляции мы предоставляем обученный и хорошо подготовленный персонал.

РАССЧИТАТЬ СТОИМОСТЬ

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Распродажа!

+375 (29) 336 25 26
2010-2023 © Группа компаний Сервис 247

Измерения сопротивления изоляции | ЭНЕРГОЛЮКС

Необходимость замеров сопротивления изоляции проводов, кабелей и электрооборудования существует для новых, действующих, реконструируемых электроустановок при проведении эксплуатационных, приемо-сдаточных, периодических и внеочередных испытаний электроизмерительной лаборатории. ᚠᛟᛋ Целью является проверка на соответствие сопротивления требованиям ПТТЭП, ПУЭ и ГОСТ Р 507571.16-99. Такие испытания проводятся мегомметром на всех видах электротехнического оборудования за исключением тех, которые имеют рабочее напряжение ниже 60В.

Проводятся измерения сопротивления изоляции электрооборудования методом прямых замеров. Сопротивление изоляции прямому току – это основной показатель. Его определяют путем замеров тока утечки, который проходит через изоляционную оболочку. При наличии грубых внешних и внутренних дефектов (поверхностное загрязнение, увлажнение или повреждение) полученные данные снижаются. Вторым основным показателем, который характеризует состояние изоляции трансформаторов и машин, является коэффициент абсорбции, который определяет увлажнение изоляции.

Объектов измерения является изоляция проводов, кабелей и электрического оборудования за исключением воздушных линий электропередач. Состояние изоляции считается удовлетворительным в случае, если каждая цепь с электроприемниками показывает значения, не ниже нормативного значения.

Замеры сопротивления изоляции установок до 1000 В проводят мегамметром между:

• каждым токоведущим проводников и заземелителем;
• токоведущими проводниками относительно друг друга.

В случае если полученный результат оказывается меньше допустимого, то установку разделяют на несколько участков, каждый из которых проверяют по отдельности.

При измерении сопротивления изоляции электроустановок необходимо соблюдать некоторые условия.

Перед началом испытаний компания-заказчик предоставляет электроизмерительной лаборатории всю техническую документация: акты электромонтажных работ, принципиальные схемы электроустановок, акты скрытых работ, акты разграничения балансовой принадлежности оборудования объекта, результаты предыдущих замеров.

Запрещается приближаться во время грозы к молниеотводом на расстояние ближе 4 метров. Требуется вывешивать таблички с предупредительными надписями на опорах всех отдельно стоящих молниеотводов.

Измерительные приборы устанавливают на ровную горизонтальную поверхность. При этом рядом не должно находиться сильных течений воздуха, которые могут вызвать существенные колебания температуры внешней среды, источников электромагнитных излучений, мощных силовых трансформаторов, источников магнитных полей, пыли, прямых солнечных лучей, влаги и воды.

Все измерения сопротивления изоляции электропроводок, которые не находятся под напряжением, проводят в светлое время суток, при искусственной или естественном освещении.

Запрещаются испытания во время дождя, а также в условиях повышенной влажности в помещениях, где расположены электроустановки.

Обработка результатов испытаний проводят способами, которые указаны в инструкциях по использованию измерительных приборов. Результаты заносятся в «Журнал учета проведения испытаний электрооборудования». Обязательно вычисляется погрешность измерений, полученные результаты сравнивают с требованиями нормативно-технической документации.

По результатам испытаний электроизмерительная лаборатория составляет протокол установленной формы, которому присваивается индивидуальный порядковый номер в «Журнале регистрации протоколов испытаний».

Основы измерения сопротивления изоляции

Одной из основных задач электромонтажа и технического обслуживания является измерение сопротивления изоляции (JR). Это делается для проверки целостности изоляционного материала, будь то изоляция проводов и кабелей или изоляция обмоток двигателя/генератора. Любая электрическая изоляция должна иметь характеристики, противоположные проводнику: она должна сопротивляться протеканию тока, удерживая его внутри проводника.

Использование закона Ома

Чтобы лучше понять закон Ома (E = I x R), давайте воспользуемся аналогией для описания функции сопротивления — это очень похоже на трубу, по которой течет вода. Как показано на рис. 1, давление воды, создаваемое насосом, заставляет воду течь по трубе. Существует некоторое сопротивление этому потоку воды в виде трения о внутреннюю стенку трубы. Если труба дает течь, давление воды падает.

[РИС. 1 ИЛЛЮСТРАЦИЯ ОПУЩЕНА]

Глядя на аналогию с точки зрения «электричества», напряжение — это «электрическое давление», которое заставляет ток течь по проводнику. (См. рис. 2.) Здесь тоже есть сопротивление потоку, но оно гораздо меньше через проводник, чем через изоляцию. Очевидно, что чем выше напряжение, тем больше будет ток. И чем ниже сопротивление проводника, тем больше будет ток при том же напряжении. Это в основном то, что выражает закон Ома.

[РИС. 2 ИЛЛЮСТРАЦИЯ ОПУЩЕНА]

Все мы знаем, что нет идеальной изоляции (имеющей бесконечное сопротивление). Таким образом, некоторое количество электричества течет по изоляции или через нее на землю. Этот ток называется током утечки. Это может быть всего одна миллионная доля ампера (один микроампер), но тем не менее это ток. И не забывайте, что более высокое напряжение вызовет более высокий ток утечки. Ток утечки не вредит хорошей изоляции, но становится настоящей проблемой при изношенной изоляции.

Итак, как мы определяем, что является “хорошей” изоляцией? Основываясь на нашем обсуждении здесь, может показаться, что изоляция с относительно высоким сопротивлением току подходит. Мы также можем сказать, что «хорошая» изоляция способна сохранять высокое сопротивление. Тем не менее, вам понадобится способ измерить это сопротивление, чтобы сделать такое определение. Это основа для ИК-тестирования. Выполняя измерения через регулярные промежутки времени, вы можете провести анализ тенденций целостности любой изоляции.

Измерение IR

Для измерения IR вы должны использовать тестер IR, который представляет собой портативный прибор, который по существу является измерителем сопротивления или омметром со встроенным ручным или работающим от сети генератором постоянного тока, который развивает высокий постоянный ток. Напряжение. Это напряжение (обычно 500 В или более) вызывает протекание небольшого тока через и по поверхности изоляции. Тестер обеспечивает прямое считывание IR в омах или мегаомах.

Итак, вы используете ИК-тестер и получаете измерения. Что они имеют в виду? Основываясь на нашем предыдущем теоретическом обсуждении, высокое значение сопротивления указывает на «хорошую» изоляцию, а относительно низкое значение сопротивления указывает на «плохую» изоляцию. Однако в реальном мире фактические значения сопротивления могут быть выше или ниже из-за влияния таких факторов, как температура, влажность, содержание влаги в изоляции и даже человек, проводящий испытания. Кроме того, показания IR могут сильно различаться для одного и того же двигателя, протестированного в три разных дня.

Что действительно важно, так это тенденция показаний за определенный период времени. Продолжающееся уменьшение показаний ИК в течение определенного интервала следует интерпретировать как предупреждение о надвигающихся проблемах. Таким образом, вы можете получить очень хорошее представление о состоянии изоляции благодаря хорошему ведению записей и здравому смыслу.

Общие рекомендации

Следует помнить одно важное примечание: каждое из этих периодических испытаний должно проводиться по возможности одинаково. Другими словами, вы должны использовать одни и те же тестовые соединения при одном и том же приложенном испытательном напряжении в течение одного и того же промежутка времени. Если возможно, постарайтесь провести тестирование при одной и той же температуре или скорректируйте измерения до одной и той же температуры. Полезным советом является запись относительной влажности вблизи тестируемого оборудования во время каждого теста; это поможет вам оценить показания. Производители ИК-тестеров предоставляют полезную информацию о коррекции температуры и влажности.

Основываясь на своих наблюдениях за тестовыми данными, вы можете принять разумное решение. В таблице ниже приведены некоторые полезные рекомендации.

Электрическое испытательное оборудование | электростанция к розетке

Изоляция везде! Каждый электрический провод на вашей подстанции, заводе или фотоэлектрической системе, будь то двигатель, инвертор, трансформатор или распределительное устройство, покрыт электрической изоляцией. Мы могли бы продолжать перечислять вещи с электрической изоляцией, но это быстро устарело бы. Мы скажем вам, что изоляция предназначена для удержания электрического тока именно там, где он должен быть — на его пути вдоль проводника. Что подводит нас к большому вопросу…

Что такое сопротивление изоляции?

Закон Ома говорит нам, что чем больше напряжение, тем больше будет ток. И чем меньше сопротивление провода, тем больший ток вы получите при том же напряжении. Помните: напряжение = ток x сопротивление, верно? Верно.

Сопротивление изоляции (IR) — это показатель того, насколько хороша или плоха ваша изоляция, что может помочь вам в общей оценке состояния вашего электрооборудования. Между прочим, нет идеальной изоляции с бесконечным сопротивлением, но хорошая изоляция имеет относительно высокое сопротивление току. Точно так же плохая изоляция будет иметь относительно низкое значение сопротивления.

Что такое ИК-тест?

Чтобы измерить его, вам нужно будет запустить ИК-тест. Если вы пропустили это или вы здесь впервые, ИК — это сокращение от сопротивления изоляции, а не инфракрасного излучения. Не делайте этой ошибки; вас предупредили.

В любом случае, фактические значения сопротивления могут сильно различаться в зависимости от факторов окружающей среды, таких как температура и влажность. Таким образом, ведение хороших записей имеет первостепенное значение. С небольшим ведением записей и регулярным графиком тестирования вы можете получить действительно хорошую картину электрического состояния вашего оборудования.

Для проведения ИК-теста вам понадобится тестер изоляции. Традиционно они приводились в действие вручную, но более современные тестеры работают от батареи или от сети. Некоторые люди все еще качают свои классические рукоятки, так что каждому свое! Если вы ищете обновление, обратите внимание на MTR105. Это больше, чем тестер изоляции; это действительно все.

С 1889 года, когда наши основатели Сидней Эвершед и Эрнест Виньолес изобрели самый первый прибор, тестер изоляции значительно модернизировался, но механика испытания не изменилась. Тестер изоляции подает постоянное напряжение на изоляцию, что вызывает небольшой ток утечки или резистивный ток через нее. Затем ваш тестер рассчитает сопротивление по закону Ома и выведет измерение на экран. К счастью для вас, здесь нет никакой математики!

Зачем измерять сопротивление изоляции?

Вероятно, существуют сотни причин, по которым вам следует измерять сопротивление изоляции, но вот пять основных.

Продлите срок службы вашего оборудования

легко выявить устойчивые тенденции к снижению сопротивления изоляции. Это будет указывать на то, что впереди проблемы. Хорошей новостью является то, что вам обычно дается достаточно времени, чтобы заранее спланировать профилактическое обслуживание.

Без регулярного тестирования невозможно предсказать надвигающиеся сбои и заранее поддерживать работоспособность вашего оборудования.

Экономия денег

Точно так же, когда оборудование неожиданно выходит из строя, это беспорядок. Например, отключение двигателя — с незапланированным простоем — может привести к значительным производственным или финансовым потерям для вашего предприятия. Не говоря уже о том, что стоимость полной замены оборудования после отказа намного дороже, чем простой ремонт изоляции. С помощью регулярного ИК-тестирования мы пытаемся предотвратить именно это.

Это быстро и просто

Не рекомендуется время для проведения проверки изоляции из-за огромного количества тестируемого оборудования, но обычно проверки выполняются в течение 30 секунд или 1 минуты.

Кроме того, запустить тест гораздо проще, чем вы думаете. Как только тестовые провода будут на месте, просто поверните селекторный переключатель на нужное напряжение или функцию и нажмите «Тест». В зависимости от модели, которую вы используете, вам может потребоваться удерживать кнопку на протяжении всего теста или всего несколько секунд. Прежде чем приступить к тестированию, обязательно ознакомьтесь с руководством пользователя вашего производителя для получения дополнительных инструкций.

Не верьте нам на слово. Ниже вы можете увидеть один из наших ИК-тестеров в действии. Не стесняйтесь вытаскивать секундомер, если вы чувствуете себя слишком подозрительно.



Посмотреть эту публикацию в Instagram



Публикация пользователя Megger (@megger_us)

Вы ничего не можете повредить

Если вы боитесь повредить свое оборудование, остановитесь. Тестер Hipot сделает это, но тестер изоляции не отнимет жизнь у вашего тестируемого объекта. Несмотря на то, что напряжение значительно велико, выходной ток ограничен всего несколькими миллиамперами, поэтому его мощности недостаточно, чтобы нанести какой-либо ущерб.

Для каждого найдется тестер

Наши тестеры изоляции на самом деле не зависят от конкретного применения, они все могут выполнять свою работу! Некоторые из них больше ориентированы на конкретные отрасли, основанные на встроенных функциях, но это не значит, что другие технические специалисты или подрядчики не могут их использовать! Если вы выбираете тестер, вам решать, какие функции и характеристики наиболее важны для вашей повседневной работы, а также ваши личные предпочтения.
