После того, как все основные ремонтные работы помещения выполнены, остается дело за малым: установка и подключение розеток. Поскольку дело это не совсем простое и не очень безопасное, рассмотрим все особенности и нюансы, связанные с данным процессом.

Подготовка:

• отключается подача электричества;
• подготавливается подрозетник, провода в котором должны находиться в свободном доступе.

Установка новой розетки:

• розетка разбирается путем отсоединения наружной и внутренней частей;
• посредством плоскогубцев отрезается лишний провод;
• с каждого конца провода удаляется по 1 см изоляции.

Размещение розеток

Особенности:

1. Перед установкой розеток важно определиться с их количеством и местоположением.
2. В местах размещения недвижимой бытовой техники в виде холодильника, телевизора, стиральной машинки и других, устанавливается несколько розеток с целью подключения дополнительных электрических приборов.
3. Блок розеток подключается в соответствии с методом шлейфа, то есть параллельно.

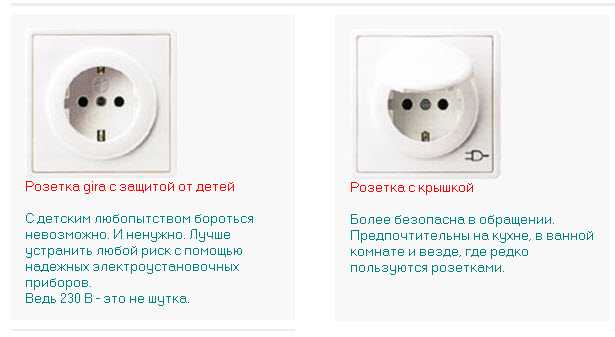

4. В помещениях с повышенной влажностью устанавливаются влагозащитные розетки с уровнем защиты не менее IP44. Монтируются они на расстоянии 30-80 см от чистого пола.

Способы крепления розеток

Способы крепления зависят от следующих факторов:

• конструкции розетки;
• материала, проложенного в основе стены;
• расположения кабеля.

Особенности:

1. В случае прокладывания кабеля в пластиковых коробках применяются розетки для наружной установки. Крепление осуществляется посредством саморезов на гипсокартонную перегородку или дюбелей-гвоздей на стену из кирпича или бетона.
2. При наличии кабелей внутреннего типа розетки должны быть других конструкций, а их крепление должно осуществляться на предварительно установленную коробку.
3. В случае отделки стен гипсокартоном в нем делается отверстие по размеру коробки, которую прижимают к гипсокартону посредством специальных винтов. Далее провода подключаются к розетке, после чего последняя крепится к коробке.
4. В случае установки розетки на бетонную или кирпичную стену необходимо:
   • использовать специальную коронку, по размеру которой в стене проделывается кольцевая канавка;
   • выбрать середину посредством зубила или перфоратора;
   • коробка устанавливается и закрепляется в образовавшуюся нишу.

Места расположения

Особенности:

1. В ванной комнате можно установить несколько розеток с целью синхронизации работы всего бытового ванного оборудования.
2. В жилых комнатах достаточно будет четырех розеток.
3. Прихожая может обойтись одной розеткой.

Подключение розеток в соответствии с расцветкой проводов Особенности: Синий провод подключается к “нулю”. Белый провод требует подключения к фазе. К заземлению подключается желто-зеленый провод. Подключение происходит следующим образом: конец провода вставляется в гнездо и посредством винта затягивается до упора; после подключения проводов розетка вставляется в коробку; фиксация розетки должна осуществляться при помощи специальных зажимов.

Установка наружной крышки для розетки

Особенности:

1. Установка сводится к прикладыванию крышки к внутренней части розетки, после чего они стягиваются винтом.
2. Важно не перетянуть винт, поскольку крышка розетки может сломаться.
3. Заключительным этапом является проверка выполненных работ.

Виды ремонта

• Отделка стен
• Утепление стен
• Гипсокартон
• Подвесные потолки
• Сухие смеси
• Теплые полы
• Лакокрасочные материалы
• Укладка плитки
• Напольные покрытия
• Кровля и фундамент
• Строительная химия
• Сантехника
• Электрика
  • Как выбрать кабель для электропроводки
  • Как повесить светильник на потолок
  • Как подключить выключатель
  • Как правильно установить розетку
  • Как соединить провода
• Инструменты
• Ремонт фасадов
• Стройгруппа

Запрос оптовых цен

Что такое розетка?

Розетка – это разъем, который используется для соединения электрических приборов с электрической сетью. Она также известна как электрическая розетка или розеточный разъем.

Почему розетка называется розеткой?

Слово “розетка” происходит от французского слова “rosette“, которое означает “маленькая роза” или “украшение в форме розочки. Форма розетки может немного напоминать форму розы, что, возможно, и послужило основой для ее названия.

Как по-другому можно назвать розетку?

В России розетку чаще всего называют именно “розеткой“, так как это термин, который широко используется в электротехнике и привычен для большинства людей. Однако, в некоторых регионах России или в разных контекстах розетка может иметь и другие названия, например:

• электрическая розетка
• электророзетка
• контактная розетка
• электрический разъем
• розетка 220В

Во многих случаях, в зависимости от места и ситуации, могут использоваться разные названия, но “розетка” является наиболее распространенным и узнаваемым термином.

Также стоит отметить, что даже в разных англоязычных странах, розетки имеют разные названия. Например, в США и Канаде розетки называются “outlets”, а в Великобритании – “sockets”.

Для чего нужна розетка?

Электрическая розетка – это необходимый компонент любой электрической системы, так как она предоставляет точку подключения для электрических приборов, которые требуют питания от электрической сети.

Каждый электрический прибор имеет свой собственный электрический штепсель – электрическую вилку, который подключается к розетке, чтобы получать питание.

Без розеток мы не могли бы использовать большинство электрических приборов, таких как светильники, телевизоры, компьютеры, зарядные устройства для мобильных устройств, микроволновые печи, пылесосы и многие другие.

Розетка обычно устанавливается в стене или на ней, в зависимости от конструкции и имеет несколько отверстий, в которые вставляются контакты электрических вилок.

Когда вилка вставлена в розетку, ее контакты соединяются с контактами розетки, что позволяет электрическому току протекать от источника электропитания к прибору.

Довольно подробно о том, как устроены розетки, какие они бывают – я уже писал ЗДЕСЬ. Ниже я опишу лишь самое главное, что вы должны знать.

Для чего предназначены отверстия в розетке?

Обычно, в стандартной розетке, есть два основных отверстия, расположенные горизонтально по центру, они предназначены для подключения фазного и нулевого проводов электрической сети, а также вертикально размещены выступающие заземляющие контакты.

Фазный провод обеспечивает передачу электрического тока от источника питания к прибору, а нулевой провод обеспечивает возвращение тока обратно к источнику питания



В России, Европе и некоторых других регионах наиболее распространен стандарт розеток «Schuko», в котором расстояние между штырями электрической вилки и соответственно отверстиями в розетке составляет 19 мм.

Всего, в мире, существует великое множество различных стандартов розеток, в зависимости и зачастую они несовместимы. Подробнее о том, какие бывают розетки в разных странах, мы уже писали ЗДЕСЬ.

Заземляющие контакты розеток

Заземляющие контакты, как правило, являются третьим типом контактов в розетке и представляет собой металлические пластины, которые расположены между основными контактами.

Само название стандарта розеток «Schuko», происходит от немецкого понятия Schutzkontakt – защитный контакт, это еще раз подчёркивает, насколько это важный элемент розетки.

Заземляющие пластины соединены с общей системой заземления здания или соответствующей заземляющей точкой в электрической сети и защищают человека от поражения электрическом током или повреждения электроприборов в случае утечки тока, короткого замыкания или другой неисправности в электрической сети.

Когда вилка электрического прибора вставляется в розетку Schuko, заземляющий контакт первым касается заземляющей розетки. Это обеспечивает безопасное отведение электрического тока от прибора, например, в случае повреждения изоляции, когда ток может протекать по корпусу прибора.

Заземляющие контакты розеток, как правило, изготавливают из меди или сплавов на ее основе, таких как бронза или латунь. Медь является отличным электропроводником и хорошо подходит для создания контактных элементов в электротехнических устройствах.

Важно отметить, что заземляющий контакт не должен использоваться для передачи электрического тока и не является основным контактом для подключения электрических приборов. Он служит только для обеспечения безопасности при работе с электрическими приборами.

Поэтому необходимо правильно подключать вилки электрических приборов и сами розетки, в соответствии с инструкциями производителя и не использовать заземляющий контакт для других целей, кроме предназначенных.

Какие бывают розетки?

Существует множество различных видов розеток, которые могут отличаться по размеру, форме и типу контактов, максимальной проводимой мощности, количеством подключаемых фаз и т.д.

Розетки могут отличаться по способу установки. Некоторые розетки устанавливаются непосредственно в стену, а другие могут быть установлены на поверхности стены. (встраиваемые и накладные) или иметь дополнительные функции, такие как встроенное освещение или USB-порты для зарядки мобильных устройств, что делает их более удобными и многофункциональными.

Некоторые розетки также могут быть подключены напрямую к электрической сети, в то время как другие могут использоваться вместе с удлинительными кабелями, в быту их называют удлинители.

Розетки могут иметь различные конструкции и стилевое оформление, которое должно соответствовать дизайну интерьера и/или удобству использования в зависимости от специфических требований.

Выбор наилучшего типа розеток для дома зависит от многих факторов, включая региональные стандарты электрической безопасности, типы электроприборов, которые вы собираетесь использовать, и ваш личный предпочтения.

Однако, в целом, рекомендуется устанавливать розетки с заземлением в доме, так как они обеспечивают безопасное подключение к электрической сети и защищают пользователя от поражения электрическим током.

Важно помнить: Несоблюдение правил безопасности при работе с розетками может привести к опасным последствиям, поэтому важно всегда быть внимательным и следовать инструкциям при подключении электрических приборов.

Если резюмировать, розетки играют важную роль в нашей повседневной жизни, обеспечивая надежный и безопасный способ подключения электрических приборов к электрической сети. Они упрощают нашу жизнь и обеспечивают электрическую энергию для наших устройств, которые мы используем ежедневно.

В случае, если вы не нашли, какую-то важную информацию о розетках здесь, обязательно напишите об этом в комментариях, чтобы я смог дополнить статью и она была еще более удобна и информативна. Также подписывайтесь на нашу группу вконтакте и следите за выходом новых статей!

Типы вилок и розеток

Последнее обновление: 9 августа 2022 г.

Типы вилок и розеток по всему миру

В настоящее время во всем мире используется 15 типов бытовых электрических розеток, каждому из которых Министерство США присвоило букву Commerce International Trade Administration (ITA), начиная с буквы A и продвигаясь по алфавиту. Эти письма совершенно произвольны: на самом деле они ничего не предписывают.

Щелкните здесь, чтобы просмотреть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире.

Щелкните здесь, чтобы просмотреть подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частотой.

Тип A

• в основном используется в США, Канаде, Мексике и Японии
• 2 штифта
• незаземленный
• 15 А
• почти всегда 100 – 127 В
Розетка
• , совместимая с вилкой типа A

Узнать больше

Тип B

• в основном используется в США, Канаде и Мексике
• 3 контакта
• с заземлением
• 15 А
• почти всегда 100 – 127 В
Розетка
• , совместимая с вилками типов A и B

Узнать больше

Тип C

• обычно используется в Европе, Южной Америке и Азии
• 2 штифта
• незаземленный
• 2,5 А, 10 А и 16 А
• почти всегда 220 – 240 В
Розетка
• , совместимая с вилкой типа C

Узнать больше

Тип D

• в основном используется в Индии
• 3 контакта
• с заземлением
• 5 А
• 220–240 В
Розетка
• , совместимая с вилкой типа D (частичная и небезопасная совместимость с C, E и F)

Узнать больше

Тип F

• используется практически везде в Европе и России, кроме Великобритании и Ирландии
• 2 штифта
• с заземлением
• 16 А
• 220–240 В
Розетка
• , совместимая с вилками типов C, E и F

Подробнее

Тип H

• Используется исключительно в Израиле, на Западном берегу и в секторе Газа
• 3 контакта
• с заземлением
• 16 А
• 220–240 В
Розетка
• совместима с вилками типов C и H (частичная и небезопасная совместимость с E и F)

Узнать больше

Тип I

• в основном используется в Австралии, Новой Зеландии, Китае и Аргентине
• 2 или 3 контакта
• 2 контакта: без заземления / 3 контакта: с заземлением
• 10 А
• 220–240 В
Розетка
• , совместимая с вилкой типа I

Подробнее

Тип J

• Используется почти исключительно в Швейцарии и Лихтенштейне
• 3 контакта
• с заземлением
• 10 А
• 220 – 240 В
Розетка
• , совместимая с вилками типов C и J

Подробнее

Тип K

• Используется почти исключительно в Дании и Гренландии
• 3 контакта
• с заземлением
• 16 А
• 220–240 В
Розетка
• совместима с вилками типов C и K (частичная и небезопасная совместимость с E и F)

Подробнее

Тип L

• используется почти исключительно в Италии и Чили
• 3 контакта
• с заземлением
• 10 А и 16 А
• 220–240 В
• Розетка 10 А, совместимая с вилками типов C и L (версия 10 А)
• Розетка 16 А, совместимая с вилкой типа L (версия 16 А)

Узнать больше

Тип M

• в основном используется в Южной Африке
• 3 контакта
• с заземлением
• 15 А
• 220–240 В
Розетка
• совместима с вилкой типа M

Подробнее

Тип N

• используется в Бразилии и Южной Африке
• 3 контакта
• с заземлением
• 10 А, 16 А и 20 А
• 100–240 В
Розетка
• , совместимая с вилками типов C и N

Подробнее

Тип O

• Используется исключительно в Таиланде
• 3 контакта
• с заземлением
• 16 А
• 220–240 В
9Розетка 0017 совместима с вилками типов C и O (частичная и небезопасная совместимость с E и F)

Узнать больше

Штепсельная вилка и розетка Тип G

Последнее обновление: 24 января 2022 г. Аравийский полуостров. (Нажмите здесь, чтобы просмотреть полный список всех стран, в которых используется тип G)

Эта вилка на 13 ампер имеет три прямоугольных штыря, образующих равнобедренный треугольник. Центральный штырь заземления имеет размеры 4 на 8 мм и длину 22,7 мм. Линейный и нейтральный контакты имеют размеры 4 на 6,35 мм и длину 17,7 мм, расстояние между центрами составляет 22,2 мм. Межцентровое расстояние между заземляющим контактом и серединой воображаемой линии, соединяющей два силовых контакта, составляет 22,2 мм. 9Изолирующие гильзы длиной -мм предотвращают случайный контакт с оголенным разъемом при частично вставленной вилке.

Британский стандарт BS 1363 требует использования трехпроводной вилки с заземлением и предохранителем для всех подключений к электросети. Двухпроводные приборы класса II не заземляются и часто имеют пластиковый заземляющий штырь, который служит только для открывания заслонок розетки. Отсутствие такого заземляющего штыря на вилке типа C делает невозможным подключение ее к розетке типа G, хотя на самом деле ее можно вставить в розетку, воткнув острый предмет в центральное отверстие розетки, которое открывается.

два других отверстия. Просто чтобы быть совершенно ясным, это не совет; это просто наблюдение…

Незаземленная вилка с пластиковым контактом заземления.

В Великобритании электрические розетки в доме подключаются с помощью кольцевых цепей , которые защищены автоматическими выключателями на 32 А. Этот тип проводки редко используется за пределами Великобритании и требует использования вилок с предохранителями . Небольшие бытовые приборы, такие как зарядные устройства для мобильных телефонов, обычно имеют патронный предохранитель на 3 А внутри вилки; приборы для тяжелых условий эксплуатации, такие как кофеварки, имеют вилку с плавким предохранителем на 13 ампер. Почти везде в мире используются радиальные контуры . В этой системе каждая настенная розетка или группа розеток имеет автоматический выключатель на главном распределительном щите, поэтому нет необходимости в предохранителях вилок. В результате, если вы везете какой-либо иностранный прибор в Великобританию, вы можете использовать адаптер, но технически он должен включать предохранитель правильного номинала. У большинства был бы 13-амперный, например, слишком большой для компьютеров. Вилки и розетки типа G начали появляться в 1946 году, а стандарт был впервые опубликован в 1947 году.50-х годов он заменил более ранние розетки типа D (BS 546) в новых установках в Великобритании, а к концу 1960-х годов большинство более ранних установок были переведены в соответствии с новым стандартом. Розетки типа G почти всегда оснащены выключателями для дополнительной безопасности.

Вилки для Великобритании, без сомнения, являются одними из самых безопасных в мире, но также и одними из самых громоздких и громоздких. Вот почему люди часто подшучивают над ними, говоря, что британская вилка в большинстве случаев больше, чем прибор, к которому она подключена… Более того, конструкция вилки с утяжеленным дном делает ее идеальной кастрюлей.
