Электросчетчик – устройство и принцип работы

Без счетчиков электроэнергии не обходится работа ни одного электрифицированного объекта, будь то гараж, частный дом или промышленное предприятие. Сегодня на рынке представлены счетчики разных типов, моделей, модификаций. Это позволяет подобрать оптимальный вариант с учетом особенностей объекта и количества используемой электроэнергии. Что представляет собой электросчетчик, устройство и принцип работы данного прибора рассмотрим ниже.

Как ведется подсчет электроэнергии

Независимо от устройства и принципа работы, электросчетчик имеет одно назначения — подсчет количества электроэнергии, которая была израсходована за определенный промежуток времени. Расход измеряется в киловатт-часах. Один киловатт-час (кВт·ч) — это количество электроэнергии, которое расходуется потребителем за временной промежуток, равный часу. В цифровом выражении это представлено так:

1 кВт·ч = 1 киловатт × 1 час = 1000 Ватт × 3600 секунд = 3600000 Джоулей = 3,6 Мегаджоуля.

Можно рассмотреть на примере конкретного прибора. Если утюг мощностью 2 киловатта будет работать полчаса, расход составит:

2 кВт × 0,5 часа = 1 кВт·ч.

Классификация электрических счетчиков

По конструктивному устройству электросчетчики делятся на:

механические — считаются устаревшими. Из-за больших габаритов и низкой точности показаний они практически не используются;
электромеханические — в основном, используются на объектах бытового назначения, где учет электроэнергии ведется по единому тарифу;
электронные — более совершенные модели с широким функционалом и высокой точностью показаний. Рекомендуются для установки на объектах, где предусмотрена разная тарификация учета расхода электрической энергии.

Устройство счетчика электроэнергии

Устройство электросчетчика с электронным измерительным механизмом предусматривает наличие таких элементов:

специализированные микросхемы, выполняющие функцию замера количества электроэнергии и преобразования полученных данных в единицы измерения;

вычислительный механизм;
защитный корпус;
импульсный или цифровой выход (в зависимости от модели) для возможности удаленного считывания показаний и интеграции прибора в единую систему автоматизированного учета расхода энергии.

В электромеханическом счетчике вычислительный механизм представлен электромагнитом, соединенным с барабаном, который представляет собой систему колесиков с цифрами. В электронном приборе в качестве счетного механизма используется микроконтроллер, подключенный к цифровому дисплею. Устройство электросчетчиков данного типа предусматривает наличие модуля энергонезависимой памяти, в котором регистрируется количество тока, использованное в разных режимах — например, в дневное и ночное время суток.

Принцип работы однотарифного электросчетчика

Принцип работы электросчетчика электромеханического типа достаточно простой. При включении электроприборов на вход счетчика поступают сигналы о напряжении и силе тока, которые фиксируются соответствующими датчиками и передаются на преобразователь. Он, в свою очередь, оцифровывает эти сигналы и преобразует их в импульсы определенной частоты. Импульсы передаются на электромагнит счетного механизма, далее, посредством зубчатой передачи, сигнал поступает на колесики барабана. В результате данные отображаются в виде конкретных цифр.

Вам также может понравиться

H00011857

Электросчетчик «Пульсар 1Т» ЖКИ RS485 с кнопкой

от 2335 ₽

Купить оптом

Н00012582

Электросчетчик «Пульсар 1» ЖКИ с кнопкой

от 1262 ₽

Купить оптом

Однотарифный однофазный счетчик электроэнергии «Пульсар 1» с механическим индикатором

от 835 ₽

Купить оптом

Как считываются показания электромеханического однотарифного счетчика

Электромагнитные модели торговой марки Пульсар производства компании «ТЕПЛОВОДОХРАН» оснащены счетным механизмом с шестиразрядным барабаном. Принцип работы электросчетчиков данного типа предусматривает вывод показаний на переднюю панель прибора. При считывании принимаются во внимание первые пять цифр (колесики черного цвета). Показания корректны только в том случае, если прибор подключен к исправной сети электропитания (должен гореть светодиодный индикатор), опломбирован, эксплуатируется с соблюдением сроков поверки и рекомендаций производителя.

Подготовка электромагнитного счетчика к использованию

Перед монтажом и использованием проведите тщательный осмотр прибора на наличие механических повреждений корпуса, проверьте целостность пломб. Напряжение, которое подводится к параллельной цепи электросчетчика, не должно превышать 265 Вольт. Сила электротока в последовательной сети электросчетчика не должна быть выше 60 или 100 Ампер в зависимости от модификации прибора .

Подключение прибора проводится только при обесточенной сети электропитания. После подключение и опломбирования включите электроприборы. При правильном подключении мигает светодиодный индикатор, показания расхода электроэнергии увеличиваются.

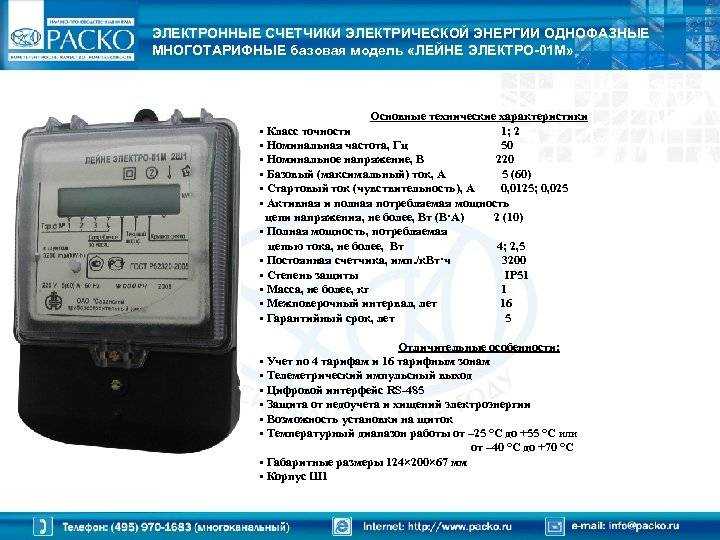

Как работает электронный многотарифный электросчетчик

Принцип работы электросчетчиков многотарифного типа аналогичен принципу работы электромагнитных приборов. Единственное отличие — преобразованный сигнал подается на микроконтроллер, который управляет цифровым дисплеем, запоминающим устройством и электронным реле. На дисплей выводится не только количество использованной электроэнергии, но и значения физических величин электросети: мощность, сила электротока, частота сети и другие.

Многотарифные счетчики торговой марки Пульсар способны вести учет электрической энергии по четырем тарифам в двенадцати сезонах. Они оснащены встроенной литиевой батареей, которая обеспечивает автономный ход часов в случае отключения подачи электропитания. Ресурс батареи рассчитан на 16 лет непрерывной работы.

Встроенный модуль памяти позволяет вести журнал событий, рассчитанный на 22 типа событий. В свою очередь, каждый тип может включать до 24 событий.

Как считываются показания электронного счетчика

Принцип работы электросчетчиков данного вида предусматривает вывод показаний на электронный дисплей. Сценарий вывода показаний задается пользователем. Появление на дисплее значка в виде треугольника с восклицательным знаком свидетельствует о наличии ошибок.

Вычислительный механизм может находиться в циклическом или нециклическом режиме работы. В первом случае переключение тарифных режимов осуществляется автоматически (период отображения программируется). Во втором переключение режимов осуществляется вручную посредством нажатия кнопки на крышке корпуса.

Для дистанционного считывания данных предусмотрен цифровой интерфейс RS485 с гальванической изоляцией от входных цепей.

Подготовка электронного счетчика к использованию

Перед установкой электросчетчика необходимо убедиться в его технической исправности, отсутствии повреждений. Следует также проверить заводские настройки прибора. Если они не соответствуют вашим требованиям, проводится перепрограммирование через интерфейс RS485 с использованием ПК и специального программного обеспечения.

После подключения прибора к сети электропитания на дисплее должна появиться информация о версии программного обеспечения и результате самодиагностики. При отсутствии ошибок на дисплее последовательно отображаются разрешенные режимы работы. Показания значений силы электротока и напряжения в сети соответствуют реальным.

На нашем сайте вы можете купить электросчетчик по привлекательным ценам!

Обзор и устройство современных счётчиков электроэнергии / Хабр

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот.

Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всём при этом он находился полностью в рабочем состоянии.

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.

5 вещей, которые нужно знать о вашем новом электрическом счетчике

5 вещей, которые вам нужно знать о вашем новом электрическом счетчике

Ameren и ComEd делают более 3 миллиардов долларов на модернизацию энергосистемы , включая установку новых усовершенствованных электрических счетчиков, также называется «умных» счетчиков» . Вот пять основных вещей, которые вам нужно знать об этих новых счетчиках.

№ 1: Что такое интеллектуальный счетчик?

Технология наших старых электрических счетчиков восходит к временам Томаса Эдисона. С самого первого счета за электроэнергию нам отказывали в подробностях использования, которые могли бы помочь нам сократить расходы. Вместо этого единственная информация, которую нам предоставили, — это общая сумма, которую мы используем каждый месяц.

Ваш новый цифровой счетчик — это первый шаг к тому, чтобы это изменить. Он может практически мгновенно передавать информацию об использовании вам и утилите. Это не только упрощает для коммунальных служб более точное выставление счетов, но и дает вам доступ к гораздо большему количеству информации.

№ 2: Как узнать, что у меня новый глюкометр?

Коммунальные службы будут уведомлять клиентов несколькими способами: по почте, по телефону (для клиентов ComEd) и даже стуком в дверь, когда в районе должны установить новые счетчики.

Коммунальный работник или подрядчик с униформой и соответствующим удостоверением личности заменит ваш старый счетчик новым на том же месте. Если у вас есть какие-либо вопросы о работнике или счетчике, позвоните в коммунальную службу по телефону 1-866-368-8326 для ComEd и по телефону 1-800-755-5000 для Ameren.
Весь процесс должен занять около 10-15 минут и может включать кратковременное отключение питания.
После этого номер счетчика в счете ComEd будет начинаться с «2». Новые счетчики на территории Ameren будут иметь желтую наклейку.

№ 3: Нужно ли мне что-то делать, прежде чем я получу новый глюкометр?

Вам не нужно ничего делать перед получением нового счетчика. Пока старый счетчик находится снаружи и коммунальные службы могут безопасно получить к нему доступ, вам не нужно быть дома, когда будет установлен новый счетчик. Технические специалисты проведут проверку безопасности и, если обнаружат проблему, отложат установку новый счетчик, пока не будут устранены все потенциальные угрозы безопасности.

Не знаете, когда вы получите интеллектуальный счетчик? Позвоните в ComEd, 9 0007 1-866-368-8326 . На территории Ameren нажмите здесь или позвоните по номеру 1-800-755-5000 .

№ 4. Каковы потенциальные преимущества интеллектуального счетчика?

Новый выбор. Большинство из нас платит за электроэнергию по фиксированной цене, которая почти никогда не меняется. Но умные счетчики ломают эту форму, открывая дверь для гибких, экономящих деньги планов на электроэнергию, таких как почасовая оплата или скидки в часы пик.
Почасовая оплата, предлагаемая ComEd и Ameren взимает с вас плату за электроэнергию, которая меняется каждый час, что позволяет вам пользоваться преимуществами времени суток, когда цены на электроэнергию чрезвычайно низки.

Кроме того, программы ComEd Peak-Time Savings и Ameren Peak-Time Rewards позволяют участникам пользоваться счетами, если они не используют большое количество электроэнергии в определенные «пиковые» летние часы, когда спрос на электроэнергию высок. .

Расчетный счет исключен. Предполагалось, что показания старых счетчиков будут сниматься лично каждый месяц, но правила позволяли электроэнергетикам пропускать показания и оценивать использование. К сожалению, оценки часто были неточными, что приводило к большим счетам за косметику и головной боли у потребителей. Новые счетчики с их способностью легко передавать показания счетчиков в Ameren и ComEd должны практически положить конец расчетным счетам.
Повышена надежность. Новые счетчики и другие усовершенствования сети помогут гораздо быстрее уведомлять коммунальные службы об отключении электроэнергии и даже перенаправлять электроэнергию, чтобы избежать дорогостоящих массовых отключений электроэнергии.
Повышение эффективности/сокращение отходов. Все потребители платят за потраченную впустую энергию, которая не списана с определенного счета. Например, пустующие офисные здания, которые продолжают использовать электричество в центре Чикаго, обходятся потребителям примерно в 35 миллионов долларов в год. Новые счетчики позволят электроэнергетическим компаниям отключать эту энергию. Они также помогут сократить кражу электроэнергии и неучтенную энергию, например, когда клиент переезжает в новый дом и использует электроэнергию до того, как счет был открыт.
Снижение цен на электроэнергию. Если специальные планы ценообразования на электроэнергию и другие усовершенствования «умной сети» могут снизить «пиковый спрос» — самую загруженную часть дня, когда предприятия и дома потребляют больше всего электроэнергии, — они могут помочь снизить цены на электроэнергию для всех.

№ 5: Когда я смогу начать экономить?

Вам не нужно ждать, пока ваш новый счетчик начнет экономить деньги. У Ameren и ComEd есть множество программ энергоэффективности , которые помогают семьям сократить потребление энергии и сэкономить деньги на счетах за электроэнергию.

Счетчики электроэнергии | QMC

счетчики Triacta

Счетчики Triacta PowerHawk являются самыми передовыми на рынке и единственными многопользовательскими счетчиками, внесенными в список BACNet (BTL). QMC поставляет, тестирует, пломбирует и обеспечивает инспекции S-E-04. Эти счетчики идеально подходят для установки в современных интеллектуальных зданиях, где требуется взаимосвязь данных счетчиков с несколькими группами пользователей, включая:

Блоки управления Quadlogic представляют собой универсальную линейку счетчиков электроэнергии коммерческого класса. Все интеллектуальные счетчики могут обмениваться данными с Modbus RS485 или опциями связи ПЛК. Импульсные выходы счетчиков газа и воды также могут быть собраны системой Quadlogic. Каждый тип счетчика имеет опцию импульсного входа.

Многочисленные варианты связи, включая носитель линии электропередач и Modbus, и может принимать импульсные входы от 4 других счетчиков. Идеально подходит для модернизации выставления счетов арендаторам коммерческих и жилых помещений, где доступны существующие базы счетчиков.
