Цветовая маркировка проводов 380 вольт: Цветовая маркировка изоляции кабелей и проводов

Цветовая маркировка проводов электрической сети

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

• Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
• Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
• Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится  к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)			Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.

 Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом  окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

• Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
• Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или  проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты.

Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

• L – фаза.
• N – нейтраль (рабочее зануление).
• PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион)	Цвет наружной изоляции проводника или жилы
	Фазный проводник L1	Фазный проводник L2	Фазный проводник L3	Рабочее зануление N (нейтраль)	Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В).	черный	красный	синий	серебристый	зеленый
США. Альтернативная цветовая маркировка (277/480 В).	коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада. Обязательные цвета.	красный	черный	синий	белый	зеленый или без изоляции
Канада. Трехфазные установки с изолированной нейтралью.	оранжевый	коричневый	желтый	белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.	красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009  года.	коричневый	черный	серый	синий	желто-зеленый
Европа. Обозначение шин.	желтый	коричневый	красный
СССР. Обозначение шин.	желтый	зеленый	красный	синий	желто-зеленый, встречается черный
Россия, Украина, Беларусь. Обозначение шин.	желтый	зеленый	красный	голубой	желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Цветовая маркировка силовых проводов – правила для однофазных и трехфазных сетей |

• Стандарты расцветки
• Однофазная переменноточная сеть
• Трёхфазные переменноточные цепи
• Нормы для постоянного тока
• Как сделать обозначение уже проложенной проводки?

Цветовая маркировка имеет не столько маркетинговую и эстетическую цель, сколько практическое назначение. Во-первых, отдельная окраска определяет назначение каждого провода для правильности его коммутации. А во-вторых, предостерегает от ошибки во время ремонтно-монтажных работ, цена которой может быть очень высока – от аварии в системе электроснабжения до несчастного случая. К тому же, мгновенная идентификация силовых контактов значительно сокращает время проведения работ.

Стандарты маркировочной расцветки

Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).

Однофазная переменноточная сеть

Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод:

	«Ноль» (N) – голубой;
	«Земля» (PE) – желто-зеленый;
	Совмещенный рабочий и защитный ноль (NPE) – желто-зеленый с голубыми метками на окончаниях.

По современным требованиям заземление NPE использовать запрещено, так как оно является небезопасным. На данный момент совмещение рабочего и защитного нулей встречается крайне редко, как правило, в устаревших проводках.

Для фазных подключений существует спектр допустимых цветов:

Черный

Коричневый

Красный

Серый

Фиолетовый

Розовый

Белый

Оранжевый

Бирюзовый

Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».

На практике, можно встретить фазу с желтой или зеленой изоляцией, но ни в коем случае не желто-зеленой (!).

Часто в быту однофазные цепи являются ответвлением трехфазной, в таком случае изоляция фазной жилы должна соответствовать одной из трех фаз, к которой она подключена. Если окраска кабеля не совпадает, его рекомендуется обозначить специальным маркером или кембриком.

Для упрощения монтажа и обслуживания используются разноцветные многожильные медные кабели и провода.

Согласно ПУЭ каждая группа потребителей должна быть помечена соответствующим маркером.

Чтобы избежать дополнительных расходов и сложностей, лучше еще на этапе планирования проводки определиться с цветом и рассчитать длину таким образом, чтобы один цвет сопровождал соответствующую линию по всему дому или квартире. Также, рекомендуется для розеток и выключателей проложить разноцветные фазные провода, а для нейтрали и заземления соблюдать один цвет.

Переменноточные трехфазные цепи

Для трехфазных электросетей до 2011 года в Украине действовала утвержденная схема «ЖЗК»:

Подключения	Изолента
Ф. А	желтый
Ф. В	зеленый
Ф. С	красный
Нейтраль	голубой

Сейчас же все большей актуальности набирает европейский стандарт МЭК 60445 от 2010 года, согласно которому была утверждена следующая расцветка:

Подключения	Изолента
Ф. А	коричневый
Ф. В	черный
Ф. С	серый
Нейтраль	голубой

С 2011 года нововведения были включены в ГОСТ, также в Беларуси и России. Во многих бытовых проводках встречается, как первый, так и второй стандарты.

На самом деле в Украине нет строгих требований по применению конкретного цвета. На практике используются те жилы, что есть в наличии. Для трехфазных, как и для однофазных цепей действует негласное правило, согласно которому нейтраль (N) всегда подключается голубым, заземление (PE) – зелено-желтым, а фаза – любым другим.

Буквенные обозначения выглядят таким образом:

• (L) – напряжение для 220В;
• (L1/L2/L3) – напряжение в электросети 380В;
• (N) – ноль;
• (PE) – заземление.

Нормы для постоянного тока

В отличие от переменного, постоянный ток имеет только две полярности: плюсовая и минусовая.
Из-за того, что к обозначению полярности также нет строгих требований, часто можно встретить следующие варианты маркировок. Из-за того, что черным и серым часто обозначают фазу в переменноточных цепях, для удобства рекомендуется дополнительно использовать обозначения (+) и (-).

Примеры	Пример №1	Пример №2	Пример №3
Положительный полюс (+)	Красный	Красный	Коричневый
Отрицательный полюс (-)	Синий	Черный	Серый
Нулевая рабочая «M»	Голубой	Голубой	Голубой

Согласно ПУЭ, если постоянный ток отходит от преобразователя к которому подведен переменный, то выходящая плюсовая линия окрашивается в фазную и наоборот.

Буквенная маркировка имеет следующие пометки:

• (L+) – положительный полюс;
• (L-) – отрицательный полюс;
• (M) – нулевая рабочая «М».

Как сделать обозначение уже проложенной проводки?

Иногда бывают случаи, когда приходится работать уже с установленным распределительным щитком, где подключения выполнены непонятно как. Мало того, что все сделано далеко от норм ПУЭ, так и еще сложно понять, где силовые контакты, ноль и земля….

Или другой случай, когда приходится работать с электропроводкой еще советских времен, где в принципе изоляция была только белая и черная (!). В такой ситуации приходится заново при помощи пробника искать напряжение и нейтраль, определять, как и куда они подведены. Как результат, много времени тратится впустую.

Чтобы не менять уже проложенные кабели, можно просто их пометить. Правила ПУЭ допускают маркировку в местах подсоединения к электрическим шинам – на окончаниях. Таким образом можно обозначить провода в щитке, но при работе с розеточными линиями, освещением и распределительными коробками придется снова «ломать» голову, какой кабель куда ведет.

Для удобства мы рекомендуем использовать специальные кабельные маркеры (как правило, их цепляют на местах соединения). Они имеют, как фазно-нулевые идентификаторы (A,B,C,N), так и цифровые (0-9), которые удобно применять для обозначения разных электроцепей в быту (согласно требованиям для них можно использовать только арабские цифры и только латинские буквы).

Главные преимущества: стоимость и простота монтажа.

Автор: Владислав Сиромаха

Руководство по цветовой маркировке электрических проводов | Графические продукты

Эффективная маркировка проводов обеспечивает четкую и мгновенную информацию об опасности для рабочих и помогает предотвратить травмы как при повседневной работе, так и при техническом обслуживании.

Какой стандарт следует использовать в вашем учреждении?

В стандартах маркировки проводов используются цветовые коды для идентификации конкретных проводов. Не все цветовые коды электропроводки одинаковы. Это зависит от вашего местоположения, типа установки и напряжения.

Когда вы документируете цветовой код, которому следует ваше предприятие, это делает работу более безопасной и упрощает техническое обслуживание в будущем.

1. Для корпусов с более высоким напряжением важно иметь задокументированную систему маркировки проводов.
2. Подробные этикетки могут содержать такую ​​информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.

Цветовые коды электропроводки США

Цветовой код электропроводки США обычно используется для силовых проводов в ответвленных цепях. Ответвительные цепи — это проводка между последним защитным устройством и нагрузкой.





Цвета проводов 120/208/240 В переменного тока

Эти системы распространены в домашних и офисных условиях.





Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, используйте соединение «высокая ветвь» и пометьте провода оранжевым цветом. (Статья 110.15 NEC.)



Цвета проводов переменного тока 277/480 В

  Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.







Цвета проводов питания постоянного тока

  Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного тока, а не переменного тока (переменного тока).





Международные цветовые коды электропроводки

В некоторых регионах законом предусмотрен цветовой код; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.



Европейские (IEC) цветовые коды проводов

 В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (IEC) для ответвленных цепей переменного тока. На этот стандарт распространяется IEC 60445.

Канадские цветовые коды проводов для питания переменного тока

В Канаде стандарты цветового кодирования проводов установлены Канадским электротехническим кодексом (CEC). Цветовой код проводки питания переменного тока аналогичен коду, используемому в США: 9.0003







Цветовая маркировка проводов данных

Телекоммуникационные или компьютерные сети используют другой подход к идентификации кабелей данных по стандарту ANSI/TIA/EIA 606-A. Если маркер кабеля синий, это означает, что он является частью определенной подгруппы локальной сети. Печатный текст на этикетке указывает, какая рабочая станция использует этот кабель, порт на сервере, к которому она должна быть подключена, и время установки кабеля.

Маркировка проводов должна быть видна во время установки и обычного обслуживания систем электропроводки. Этикетки для маркировки проводов должны быть нанесены высококонтрастной и стойкой печатью. Маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции разных цветов. Когда провода больше, чем № 6 AWG, они изготавливаются с черной изоляцией. В этих случаях во время установки необходимо добавить цветовую маркировку с помощью цветных полос, которые оборачиваются вокруг провода.

Линия принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Самоламинирующиеся проволочные обмотки и термоусадочные трубки позволяют создавать чистые профессиональные этикетки для вашего проекта.

обозначение, маркировка, подключение от розетки 220В

Силовые розетки мощностью 380В активно используются в промышленности и строительстве. Конструкция выдерживает как механические, так и электрические нагрузки. Удобные крепления предотвращают короткие замыкания и выход оборудования из строя. Уникальные возможности, простота подключения и безопасная эксплуатация – основные преимущества этого продукта. Главное правильно подключить розетку на 380 вольт.

Содержание

1. Характеристики розетки 380В
2. Типы розеток
3. Маркировка
4. Способы подключения
5. Четырехпроводные сети
6. Пятипроводные сети
7. Подключение трехфазной розетки
8. Проверка розеток

Особенности розетки 380В

Розетка электророзетка Takel стационарная внутренняя 380 вольт

Соединители силового кабеля рассчитаны на суровые условия. Промышленная вилка и усиленная розетка на 380 В защищены прочным корпусом, выдерживающим незначительные удары. Простота соединения, прочный пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или при проведении строительных работ. К продукции предъявляются повышенные требования безопасности.

Контакты имеют большую площадь контакта, что снижает нагрузку и исключает возможный перегрев. Каждый компенсатор натяжения закреплен винтовым соединением, которое удерживает провод на месте. Медная конструкция устойчива к коррозии, а также устойчива к образованию оксидной пленки.

Зажим надежно удерживает кабель, предотвращая его обрыв. Специальные канавки обеспечивают прочное соединение и исключают люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного соединения, что предотвращает короткие замыкания.

При высоком напряжении возрастает риск дугового разряда. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно останавливать подачу питания перед удалением. Решение снижает риск поломки оборудования или ожогов кожи.

Пластик устойчив к перегреву, негорюч и способен выдерживать воздействие прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготовлена ​​в соответствии со стандартом IP 44 или IP67.

Типы розеток

Силовые разъемы различаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 соединений. Чтобы понять разницу, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением 380В. Стандартная квартира использует 220В. Этот показатель можно получить, соединив одну из трех фаз нулевым проводом. Для подключения промышленной розетки на 380 вольт достаточно соединить две фазы и нулевой провод. Аналогичный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов разъемов питания:

• 2P+PE – используются две фазы и один заземляющий контакт;
• 3P + PE – 3 силовых кабеля и один с заземлением;
• 3P+PE+N – 3 фазы, одна земля и ноль;
• 3P+N – три силовых контакта и один нулевой.

Розетка 380В 2П+ЗЕ Розетка 380 3П+ЗЕ Розетка 3П+ЗЗ+Н Вилка 380 3П+Н

Штыревые соединения отличаются не только количеством контактов, но и строением корпуса. Существуют кабельные конструкции для подключения портативных устройств. Фланцевые выключатели изготавливаются с креплением, которое может быть встроено прямо в стену или под углом. Последний тип – накладные розетки. Некоторые корпуса снабжены дополнительным защитным колпачком.

Маркировка

Буква Р обозначает силовой или фазный проводник, N – нулевой, а обозначение РЕ указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют, чтобы фаза была обозначена бордовым, красным или коричневым цветом, ноль – синим или голубым оттенком. Земля окрашена в два цвета – желтый и зеленый.

Помимо напряжения на корпусе указан максимально допустимый ток. Промышленная розетка 380В способна выдержать 16А, что приемлемо для обычной сети. Для более мощных соединений используются соединения на 32, 63 и 125 ампер. Во избежание перегрева и возгорания важно заранее проверить силу тока блока питания.

Также маркировка может указывать на степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от брызг воды и частиц пыли. Нередко такие корпуса оснащаются защитой сверху.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет выполнять соединения в помещении или на улице с повышенной влажностью.

Способы подключения

Кабель силовой ВВГнг(А)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать техникой безопасности и правилами подключения.

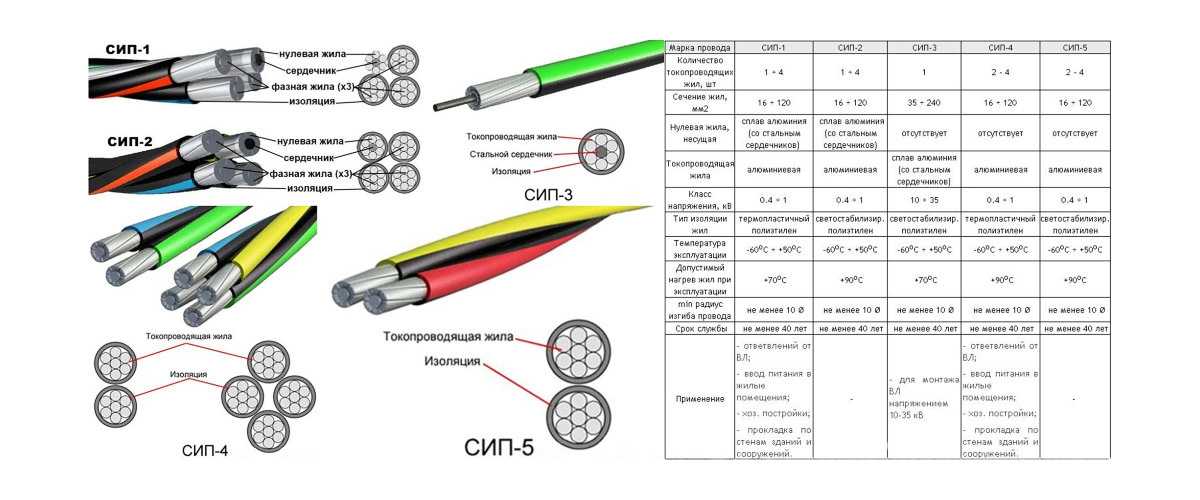

Основой любого соединения является кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. По ГОСТу для розетки с напряжением 380В и силой тока 16 А достаточно провода сечением от 1,5 до 4 мм. Штепсельный кабель должен быть не менее 1,5 мм и не более 2,5 мм. Толщина заземляющего провода должна быть 6 мм.

При сборке коммутационных элементов важно соблюдать правило: питающий кабель – розетка, приемный кабель – вилка. При зачистке провода нельзя обрывать или запутывать провод. Чем равномернее контактный участок кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводки начинается с разборки корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фазные. Возле контактов нужно найти обозначения L1 L2 L3 и подключить к ним трехфазные провода в произвольном порядке. Далее необходимо найти нулевой провод и зажать его на клемме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема, аналогичная предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 – фаза, N – ноль и PE – провод с землей. Наличие земли требует наличия дополнительного элемента цепи – автоматического выключателя УЗО. Этот комплект предотвратит поражение электрическим током, если шасси или монтажная рейка находятся под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без него.
