Трансформаторы устройство: Трансформатор — урок. Физика, 8 класс.

Трансформаторы — устройство, принцип работы и область применения, основные типы и характеристики

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Трансформаторы — это устройства предназначенные для преобразования электроэнергии. Их основная задача — изменение значения переменного напряжения.

Трансформаторы используются как в виде самостоятельных приборов, так и в качестве составных элементов других электротехнических устройств.

Достаточно часто трансформаторы используются при передаче электроэнергии на дальние расстояния. Непосредственно на электрогенерирующих предприятиях они позволяют существенно повысить напряжение, которое вырабатывается источником переменного тока.

Повышая напряжение до 1150 кВт, трансформаторы обеспечивают более экономную передачу электроэнергии: значительно снижаются потери электричества в проводах и появляется возможность уменьшить площадь сечения кабелей, используемых в линиях электропередач.

Принцип работы трансформатора основан на эффекте электромагнитной индукции. Классическая конструкция состоит из металлического магнитопровода и электрически не связанных обмоток выполненных из изолированного провода. Та обмотка, на которую подается электроэнергия, называется первичной. Вторая — подсоединённая к устройствам, потребляющим ток, называется вторичной.

После того как трансформатор подсоединяют к источнику переменного тока в его первичная обмотка формирует переменный магнитный поток. По магнитопроводу он передается на витки вторичной обмотки, индуцируя в них переменную ЭДС (электродвижущую силу). При наличии устройства потребления в цепи вторичной обмотки возникает электрический ток.

Соотношение между входным и выходным напряжением трансформатора прямо пропорционально отношению количества витков соответствующих обмоток.

Эта величина называется коэффициентом трансформации: Ктр=W₁/W₂=U₁/U₂, где:

• W1, W2 — количество витков первичной и вторичной обмоток соответственно;
• U1,U2 — входное и выходное напряжения соответственно.

Обмотки могут быть расположены либо в виде отдельных катушек либо одна поверх другой. У маломощных устройств обмотки выполняются из провода с хлопчатобумажной или эмалевой изоляцией. Микро трансформатор имеет обмотки из алюминиевой фольги толщиной не более 20—30 мкм. В качестве изолирующего материала выступает оксидная пленка, полученная естественным окислением фольги.

ВИДЫ И ТИПЫ ТРАНСФОРМАТОРОВ

Трансформаторы — это достаточно широко распространенные устройства, поэтому существует множество их разновидностей. По конструктивному исполнению и назначению они делятся на:

Автотрансформаторы.

Они имеют одну обмотку с несколькими отводами. За счет переключения между этими отводами можно получить разные показатели напряжения. К недостаткам следует отнести отсутствие гальванической развязки между входом и выходом.

Импульсные трансформаторы.

Предназначены для преобразования импульсного сигнала незначительной продолжительности (около десятка микросекунд). При этом форма импульса искажается минимально. Обычно используется в цепях обработки видеосигнала.

Разделительный трансформатор.

Конструкция этого устройства предусматривает полное отсутствие электрической связи между первичной и вторичными обмотками, то есть обеспечивает гальваническую развязку между входными и выходными цепями. Используется для повышения электробезопасности и, как правило, имеет коэффициент трансформации равный единице.

Пик—трансформатор.

Используется для управления полупроводниковыми электрическими устройствами типа тиристоров. Преобразует синусоидальное напряжение переменного тока в пикообразные импульсы.

Стоит выделить способ классификации трансформаторов по способу их охлаждения.

Различают сухие устройства с естественным воздушным охлаждением в открытом, защищенном и герметичном исполнении корпуса и с принудительным воздушным охлаждением.

Устройства с жидкостным охлаждением могут использовать различные типы теплообменной жидкости. Чаще всего это масло, однако встречаются модели где в качестве теплообменного вещества используется вода или жидкий диэлектрик.

Кроме того производят трансформаторы с комбинированным охлаждением жидкостно-воздушным. При этом каждый из способов охлаждения может быть как естественным, так и с принудительной циркуляцией.

ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ

К основным техническим характеристиками трансформаторов можно отнести:

• уровень напряжения: высоковольтный, низковольтный, высоко потенциальный;
• способ преобразования: повышающий, понижающий;
• количество фаз: одно- или трехфазный;
• число обмоток: двух- и многообмоточный;
• форму магнитопровода: стержневой, тороидальный, броневой.

Один из основных параметров — это номинальная мощность устройства, выраженная в вольт-амперах. Точные граничные показатели могут несколько различаться в зависимости от количества фаз и других характеристик. Однако, как правило, маломощными считаются устройства, преобразовывающие до нескольких десятков вольт-ампер.

Приборами средней мощности считаются устройства от нескольких десятков до нескольких сотен, а трансформаторы большой мощности работают с показателями от нескольких сотен до нескольких тысяч вольт-ампер.

Рабочая частота – различают устройства с пониженной частотой (менее стандартной 50 Гц), промышленной частоты – ровно 50 Гц, повышенной промышленной частоты (от 400 до 2000 Гц) и повышенной частоты (до 1000 Гц).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы получили широкое распространение, как в промышленности, так и в быту. Одной из основных областей их промышленного применения является передача электроэнергии на дальние расстояния и ее перераспределение.

Не менее известны сварочные (электротермические) трансформаторы. Как видно из названия, данный тип устройств применяется в электросварке и для подачи питания на электротермические установки. Также достаточно широкой областью применения трансформаторов является обеспечение электропитания различного оборудования.

В зависимости от назначения трансформаторы делят на:

Силовые.

Являются наиболее распространенным типом промышленного трансформатора. Применяются для повышения и понижения напряжения. Используется в линиях электропередач. По пути от электрогенерирующих мощностей до потребителя электроэнергия может несколько раз проходить через повышающие силовые трансформаторы, в зависимости от удалённости конкретного потребителя.

Перед подачей непосредственно на приборы потребления (станки, бытовые и осветительные приборы) электроэнергия претерпевает обратные преобразования, проходя через силовые понижающие трансформаторы.

Тока.

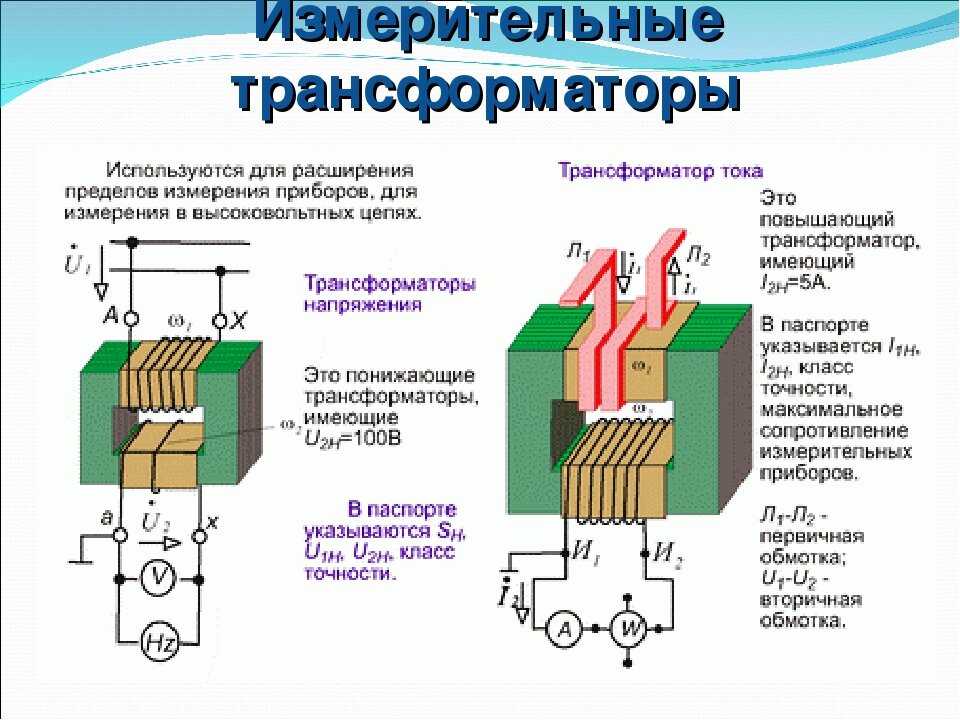

Выносные измерительные трансформаторы тока используются для обеспечения работоспособности цепей учета электроэнергии защиты энергетических линий и силовых автотрансформаторов. Они имеют различные размеры и эксплуатационные показатели. Могут размещаться в корпусах небольших приборов или являться отдельными, габаритными устройствами.

В зависимости от выполняемых функций различают следующие виды:

• измерительные — подающее ток на приборы измерения и контроля;
• защитные — подключаемые к защитным цепям;
• промежуточные — используется для повторного преобразования.

Напряжения.

Они применяются для преобразования напряжения до нужных величин. Кроме того, такие устройства используются в цепях гальванической развязки и электро- радио- измерениях.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Устройство трансформатора | Схема трансформатора

Магнитопровод. Трансформаторы могут быть трех видов: стержневые, броневые и тороидальные, принадлежность к одной из групп определяет конфигурация магнитопровода.

На рис. 1а изображен стержневой трансформатор.

Стержни магнитопровода 1 охватывают обмотки 2. В броневом трансформаторе, который изображен на рис. 1б, наоборот, обмотки 2 частично охвачены магнитопроводом 1, который как бы служит броней обмоткам. Обмотки в  трансформаторе тороидального типа (рис. 1в) равномерно распределены по окружности магнитопровода 1.

Рис. 1. Устройство стержневого (а), броневого (б) и тороидального (в) трансформаторов

Трансформаторы, имеющие среднюю и большую мощность, как правило, изготавливают стержневыми. Их конструкция наиболее простая, что облегчает процессы осуществления изоляции и ремонтные работы на обмотках. Их плюсами можно назвать лучшее охлаждение, поэтому обмоточных проводов расходуется меньше. Маломощные однофазные трансформаторы изготавливают броневого или тороидального типа, их вес и стоимость меньше, по сравнению со стержневыми, так как уменьшается число катушек и упрощается их изготовление и сборка. Тяговые трансформаторы, в которых регулировка осуществляется на той стороне, где сопротивление меньше, делают стержневыми, если же регулировка осуществляется на стороне большего напряжения — броневыми.

Для изготовления магнитопроводов трансформаторов используется листовая электротехническая сталь с целью уменьшения потерь, вызываемых вихревыми токами (рис. 2). Берут лист, толщина которого не превышает 0,35-0,5 мм.

Рис. 2. Магнитопроводы однофазного тягового (а) и силового трехфазного (б) трансформаторов: 1 — стержень; 2 — ярмовые балки; 3 — стяжные шпильки; 4 — основание для установки катушек; 5 — ярмо

В основном, используют горячекатаную сталь с большим содержанием кремния, также может использоваться холоднокатаная сталь. Листы изолируются с использованием лака или тонкой бумаги. У среднемощного трансформатора стержни магнитопровода могут иметь сечение в виде квадрата или креста, у самых мощных сечение ступенчатое, почти круглой формы (рис. 3, а). Такое сечение позволяет сделать периметр стержня минимальным при заданной величине площади поперечного сечения, это дает возможность уменьшить длину витков обмоток и, соответственно, минимизировать расход обмоточных проводов.

В наиболее мощных трансформаторах делают каналы между стальными пакетами, из которых состоят стержни.

Ширина таких каналов варьируется в пределах 5—6 мм, в них происходит циркуляция охлаждающего масла. Сечение ярма, соединяющего стержни, обычно имеет прямоугольную форму, а его площадь должна быть на 10—15% больше, чем площадь сечения стержней. Благодаря этому сталь нагревается меньше, минимизируются потери мощности.

Собирается магнитопровод для силовых трансформаторов из листов, имеющих прямоугольную форму. Ярмо и стержни сочленяются так, чтобы их листы перекрывались внахлест. Для этого листы смежных слоев сердечника собирают таким образом (рис. 3, б, г): листами ярма 3, 4 и стержней 1, 3 последующих слоев перекрываются стыки в соответствующих листах слоя предыдущего. Тем самым в местах сочленения магнитное сопротивление значительно снижается. Финишная сборка магнитопровода осуществляется после того, как катушки установлены на стержни (рис. 3 в).

В маломощных устройствах сборочный процесс магнитопроводов производится из штампованных стальных листов, имеющих Ш- и П-образную форму, либо берут штампованные кольца (рис. 4 а—в).

Широко распространены и магнитопроводы (рис. 4, г—ж), навивка которых осуществляется узкой лентой из электротехнической стали (холоднокатаной) либо из сплавов железа и никеля.

Обе обмотки, первичная и вторичная, с целью улучшить магнитную связь, располагают на самом малом допустимом расстоянии друг от друга, при этом на каждый стержень магнитопровода ставят одну или две обмотки 2 и 3.

Рис. 3 Формы поперечного сечения (а) и последовательность сборки магнитопровода (б — г)

Рис. 4. Сердечники однофазных трансформаторов малой мощности, собранные из штампованных листов (о, б), колец (в) и стальной ленты (г—ж)

Обмотки размещаются концентрически одна сверху другой (рис. 5, а). Возможно и выполнение обмоток 2 и 3 как перемежающихся секций из дисков — катушек (рис. 5, б). Для первого случая обмотки именуются концентрическими, во втором варианте — чередующимися (дисковыми). В основном, в силовых трансформаторах применяются концентрические обмотки, ближе к стержням расположена низковольная обмотка, которой требуется меньшая изоляция от магнитопровода трансформатора, высоковольтная обмотка расположена снаружи.

Бывает и так, что в трансформаторах броневого вида применяются дисковые обмотки. Тогда по краям стержня ставят катушки от низковольтной обмотки. Соединяться отдельные катушки могут последовательно или параллельно. В трансформаторах ЭПС у вторичной обмотки имеется несколько выводов, служащих для изменения напряжения, которое подается к тяговым двигателям, тогда на каждый стержень ставятся по три концентрические обмотки (рис. 5, в). Нерегулируемую часть 4 обмотки вторичной размещают ближе к стержню, а в центре размещают первичную обмотку 5 большего напряжения, над ней располагается регулируемая часть 6 вторичной обмотки. Так как регулируемая часть данной обмотки размещена снаружи, выполнение выводов от ее витков значительно упрощается.

В трансформаторах небольшой мощности применяют многослойные обмотки, провод имеет сечение круглой формы, изоляция может быть эмалевой или хлопчатобумажной. Провод накручивают на каркас, сделанный из электрокартона. Изоляция слоев производится прокладками, сделанными из специальной бумаги, также используется пропитанная лаком ткань.

Рис. 5. Расположение концентрических (а), дисковых (б) и концентрических трехслойных (в) обмоток трансформатора

В мощных трансформаторах, стоящих на ЭПС, тяговых подстанциях и т.п., применяют обмотки спиральные непрерывные (рис. 6, а) и параллельные винтовые (рис. 6, б), характеризующиеся высокой надежностью и большой механической прочностью. Непрерывная обмотка в виде спирали служит первичной (высокого напряжения) и регулируемой частью вторичной обмотки (низкого напряжения). Составляет такую обмотку ряд плоских катушек, имеющих один и тот же размер и соединенных последовательно между собой. При этом расположены они одна над другой. Разделяют их прокладки и рейки, сделанные из электрокартона. Этими деталями образованы каналы (горизонтальные и вертикальные), по каналам идет масло (охлаждающая жидкость).

Чтобы повысить электрическую прочность при воздействиях атмосферного напряжения, первые и последние пары катушек первичной (высоковольтной) обмотки изготавливают с усиленной изоляцией. Фактор усиленной изоляции ухудшает охлаждение. Чтобы избежать этого, провода этих катушек должны иметь площадь сечения больше, чем у иных катушек высоковольтной обмотки (первичной).

Винтовую параллельную обмотку применяют как нерегулируемую часть вторичной обмотки. Витки этой обмотки наматывают в направлении оси аналогично винтовой резьбе. Обмотка делается из определенного числа параллельных проводов, сечением прямоугольной формы. Эти провода друг к другу прилегают в радиальном направлении. Разделяют отдельные витки и целые группы проводов  каналы с циркулирующей по ним  охлаждающей жидкостью.

Рис. 6. Непрерывная спиральная (а) и винтовая (б) обмотки мощных трансформаторов электрического подвижного состава: 1 — выводы; 2,6 — каналы для прохода охлаждающей жидкости; 3 — катушки; 4 — опорные кольца; 5 — рейки; 7 — бакелитовый цилиндр; 8 — проводники обмотки

Рис. 7. Устройство трансформаторов общего назначения (а) и тягового (б) с масляным охлаждением: 1— термометр; 2 — выводы обмотки высшего напряжения; 3—выводы обмотки низшего напряжения; 4, 6 — пробки для заливки масла; 5 — масломерное стекло; 7 — расширитель; 8 — сердечник; 9, 10 — обмотки высшего и низшего напряжений; 11 — пробка для спуска масла; 12 —бак для охлаждения масла; 13 — трубы для охлаждения масла; 14 — теплообменник; 15 — воздуховоды; 16, 18 — стойки для установки переключателя выводов трансформатора; 17 — заводской щиток; 19 — насос для циркуляции масла; 20 — опорные балки

Количество параллельных проводов зависит от величины тока, который будет проходить по обмотке.

Охлаждающая система. Применяемый способ охлаждения трансформатора определяет его номинальная мощность. Чем она больше, тем интенсивнее должно производиться охлаждение трансформатора.

В трансформаторах небольшой мощности обычно применяют естественное охлаждение воздухом, называются такие устройства «сухими». Тепло от нагреваемых поверхностей магнитопровода и обмоток в них отводится прямо в окружающий воздух. Иногда маломощные трансформаторы находятся в корпусе, который заполняют термореактивными компаундами, основа которых – эпоксидные смолы либо подобные материалы.

В трансформаторах, мощность которых средняя или большая, сердечник и обмотки полностью погружены в бак с минеральным маслом (трансформаторным), его подвергают тщательной очистке (рис. 7, а). Такой способ теплоотвода называется естественное масляное охлаждение. Трансформаторному маслу свойственна более высокая теплопроводность, чем воздуху, оно лучше отводит тепло к стенкам бака от сердечника и обмоток. Площадь охлаждения у бака больше, нежели у трансформатора. А еще погружение трансформатора в бак, заполненный маслом, позволяет повысить электрическую прочность изоляции обмоток и уменьшить ее старение под воздействием атмосферных явлений. Баки для трансформаторов, имеющих мощность 20-30 кВА, изготавливают с гладкими стенками. Для  трансформаторов большей мощности (к примеру, стоящих на тяговых подстанциях), с целью повысить теплоотдачу, площадь охлаждения увеличивают, используя трубчатые баки или баки с ребристыми стенками. Масло, нагревающееся в баке, поднимается вверх, а масло, охлаждающееся в трубах, спускается вниз. Создается естественная циркуляция, которая улучшает охлаждение трансформатора.

На ЭПС переменного тока ставят трансформаторы масляного охлаждения, циркуляция масла в них – принудительная, оно идет через теплообменник, который охлаждается воздухом (рис. 7, б). Подобная система охлаждения позволяет увеличить индукцию в сердечнике, в обмотках – плотность тока, таким образом уменьшают массу и размеры трансформатора. В охлаждающую систему обычно ставят струйное реле, чтобы не дать трансформатору включиться, когда в нем нет циркуляции масла.

При работающем трансформаторе масло нагревается, его объем увеличивается. Когда нагрузка уменьшается, оно остывает, и объем становится прежним. Из-за этого масляные трансформаторы комплектуют дополнительным баком — это расширитель, который соединен с внутренней частью основного бака. Как только  трансформатор нагревается, масло переходит в расширитель. Использование расширителя ведет к уменьшению площади соприкосновения масла с воздухом, уменьшается загрязнение и увлажнение масла.

Когда трансформатор работает, нагретое масло разлагается и загрязняется, поэтому оно требует периодической очистки и замены. Чтобы избежать взрыва и пожара, масляные трансформаторы стоят в огражденных помещениях. Максимум допустимой температуры для обмоток – 105°С, сердечника — 110°С, верхнего слоя масла – 95°С.
Чтобы предотвратить аварийные ситуации, устройства большой и средней мощности оснащают газовыми реле, их ставят прямо в трубопроводе, между расширителем и главным баком. Если взрывоопасные газы, которые образуются при разложении масла, собираются в большом количестве, такое газовое реле выключит трансформатор в автоматическом режиме, предотвращая возможность аварии. На трансформаторы, мощность которых составляет более 1000 кВА, ставят и выхлопную трубу, закрываемую мембраной из стекла. Большое количество газов выдавит мембрану и выйдет в атмосферу, это исключает деформирование бака.

Трансформаторы многообмоточные. Самое большое распространение имеют однофазные двухобмоточные трансформаторы (рис. 8, а). Если нужно получить от одного трансформатора не одно, а несколько разных напряжений u21, u22, u23 (рис. 8, б), применяются многообмоточные трансформаторы. Их магнитопровод имеет несколько вторичных обмоток, причем все они имеют разное число витков. Например, у тяговых трансформаторов, используемых в электровозах, есть четыре обмотки: одна – высоковольтная первичная и три – низковольтные вторичные. При этом одна (тяговая) должна питать цепи тяговых двигателей через выпрямитель, в то время как вторая обеспечивает питание собственных электропотребителей (цепи вспомогательных машин, освещение, управление и т.д.), третья  предназначена для обеспечения питанием электрических отопительных печей вагонов для пассажиров. Если конструкцией электровоза предусмотрено рекуперативное торможение, то применяется особая вторичная обмотка, которая служит для обеспечения электропитанием возбуждающих обмоток тяговых двигателей, работающих в этом режиме. Есть и такие модели электровозов, в которых питание для всех тяговых двигателей предусмотрено от собственного выпрямителя, при этом трансформатор делается с соответствующим числом вторичных обмоток.

Рис. 8. Схемы двухобмоточного (а) и многообмоточного (б) трансформаторов

Трансформатор | Определение, типы и факты

Ключевые люди:

Никола Тесла

Похожие темы:

согласующий трансформатор импеданса коэффициент поворота разделительный трансформатор трансформатор с железным сердечником трансформатор с воздушным сердечником

Просмотреть весь связанный контент →

Популярные вопросы

Что такое трансформатор?

Трансформатор — это устройство, которое передает электрическую энергию от одной цепи переменного тока к одной или нескольким другим цепям, повышая (повышая) или уменьшая (понижая) напряжение.

Где используются трансформаторы?

Трансформаторы используются для самых разных целей. Например, трансформатор часто используется для снижения напряжения в обычных силовых цепях для работы низковольтных устройств и для повышения напряжения от электрогенераторов, чтобы можно было передавать электроэнергию на большие расстояния.

Почему железный сердечник трансформатора многослойный?

Железный сердечник трансформатора ламинирован для уменьшения вихревых токов. Вихревые токи — это небольшие токи, возникающие в результате изменения магнитного поля, создаваемого переменным током в первой катушке. Их необходимо свести к минимуму, чтобы они не мешали потоку электричества от первичной катушки к вторичной.

трансформатор , устройство, которое передает электрическую энергию от одной цепи переменного тока к одной или нескольким другим цепям, увеличивая (повышая) или уменьшая (понижая) напряжение. Трансформаторы используются для самых разных целей; например, для снижения напряжения обычных силовых цепей для работы низковольтных устройств, таких как дверные звонки и игрушечные электропоезда, и для повышения напряжения от электрогенераторов, чтобы можно было передавать электроэнергию на большие расстояния.

Трансформаторы изменяют напряжение посредством электромагнитной индукции; т. е. по мере того, как магнитные силовые линии (линии потока) нарастают и разрушаются при изменении тока, проходящего через первичную катушку, ток индуцируется в другой катушке, называемой вторичной. Вторичное напряжение рассчитывается путем умножения первичного напряжения на отношение числа витков вторичной обмотки к числу витков первичной обмотки, т. е. количество витков.

Викторина «Британника»

Энергия и ископаемое топливо

Трансформаторы с воздушным сердечником предназначены для передачи радиочастотных токов, т. е. токов, используемых для радиопередачи; они состоят из двух или более катушек, намотанных на твердый изолирующий материал или на форму изолирующей катушки. Трансформаторы с железным сердечником выполняют аналогичные функции в звуковом диапазоне частот.

Трансформаторы для согласования импеданса используются для согласования импеданса источника и его нагрузки для наиболее эффективной передачи энергии. Разделительные трансформаторы обычно используются из соображений безопасности, чтобы изолировать часть оборудования от источника питания.

Редакторы Британской энциклопедии Эта статья была недавно пересмотрена и обновлена ​​Адамом Августином.
