схема, характеристики, datasheet и аналоги

TL431 это регулируемый стабилизатор напряжения параллельного типа. Иначе его можно назвать «управляемым программируемым стабилитроном”. Предназначена она для применения в роли блока опорного напряжения в различных вариациях схем устройств питания, и, также может служить заменителем диодов Зенера в разнообразных схемах. Вопреки солидному возрасту микросхемы — почти 50 лет — она остается популярной и сейчас. Все благодаря ее размерам, стабильности и простоте подключения. Она обладает хорошими характеристиками, которые позволяют использовать ее как в хоббийных, так и в промышленных масштабах. Помимо прочего, еще одним преимуществом данной микросхемы является низкий уровень шума на ее выходе.

Впервые TL431 было представлено всему миру компанией Texas Instruments еще в 1977 году. За все это время был значительно улучшен технический процесс производства, а значит и точность характеристик в сравнении с указанными в datasheet. С тех пор эта микросхема стала неотъемлемой частью большого множества выпускаемых импульсных блоков питания.

Схема TL431

Рассмотрим схему, которая находится в официальном datasheet производителя Texas Instruments.

Схема довольно простая. На ней изображен самый обыкновенный операционный усилитель (выглядит, как треугольник на картинке), который подключен к транзистору на выходе.

Как работает TL431?

Здесь все элементарно. Операционному усилителю на вход стоит источник опорного напряжения на 2.5В, который подсоединен ко входу. Контакт под кодовым названием REF и коллектор и эмиттер транзистора связаны с контактами питания усилителя. А безопасность обеспечивает защитный диод, который сохранит и убережет микросхему от переполюсовки.

Чтобы открылся выходной транзистор, нужно на вход REF подать сигнал, вольтаж которого будет чуть больше, чем опорное. Так как достаточно превышения в пару милливольт, то смело можем считать, что подаем вольтаж, который равен опорному. В таком случае, на выходе с ОУ идет напряжение на базу транзистора, и он открывается.

Получается, что эта микросхема — вроде полевого транзистора. Она безостановочно сравнивает входной вольтаж с опорным, и, когда напряжение на входе больше, она открывается.

Специально для особо любознательных в даташите TL431 также имеется изображение детализированной схемы:

Как вы видите, даже на показанной развернутой схеме, устройство TL431 не вызывает чувство страха.

Характеристики TL431

• Максимальное входное напряжение TL431 – 36В
• Диапазон напряжений выхода TL431 – 2.5-36В
• Максимальный выходной ток TL431 – 100мА
• Минимальный ток нагрузки – 1мА
• Опорное напряжение микросхемы – 2.5В
• Погрешность напряжения на выходе – 0.5%, 1%, 2%
• Сопротивление на выходе – 0.2 Ом
• Рабочий температурный диапазон – -40-125°C

Виды TL431

TL431 производится в различных вариациях корпусов. В соответствии с типом монтажа, вы можете подобрать подходящий к вашему проекту. В целях монтажа в отверстия на плате и навесного монтажа: TO-92, а для поверхностного монтажа: SOT-23, SOT-25, SOT-89 и SOP-8.

Для прототипирования и простых самоделок без использования печатных плат наиболее удобным вариантом является TO92, так как ее можно использовать как совместно с breadboard, так и с навесным монтажем.

Подключение TL431

Вне зависимости от типа корпуса, микросхема имеет 3 контакта. А в корпусах с большим количеством ножек, остаток не используется или дублирует основные 3. Здесь вы можете увидеть цоколевку (распиновку) всех вариантов TL431.

Минимальная схема подключения состоит всего лишь из одного резистора. На выходе данной схемы напряжение будет равно опорному — 2.5В.

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.

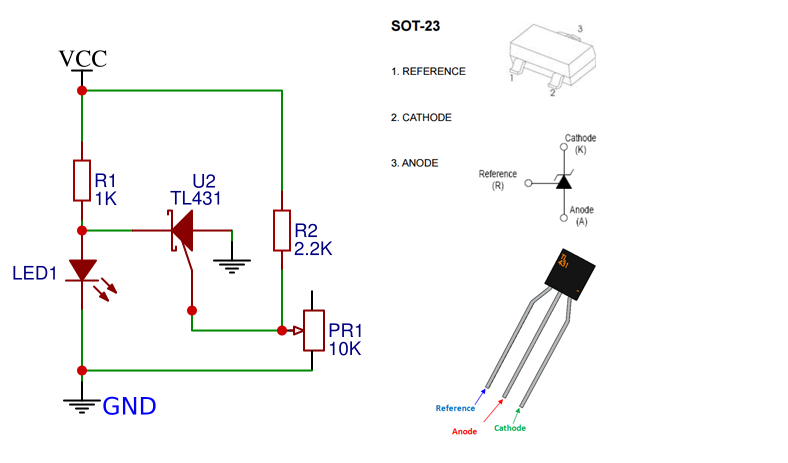

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.

Как проверить TL431

Так как это не одиночный радиокомпонент, а целая схема, заключенная в маленький корпус, мы не можем проверить ее одним лишь мультиметром, ведь в ней содержится только 10 штук транзисторов, не говоря об остальных компонентах. Проверка сопротивлений между выводами не принесет никакой полезной информации, так как от партии к партии и от производителя к производителю референсные значения разнятся.

Поэтому, как и для проверки большинства микросхем, необходимо собрать простейшую схему с ее использованием. Такой схемой может послужить приведенная ниже

При подаче на вход 12В на выходе должно быть 5В, а при замыкании S1 на выход должно идти опорной напряжение микросхемы TL431 — 2.5В. Вы можете подобрать свои значения. Важно, чтобы они соответствовали формуле:

Если все значения подходят — значит микросхема рабочая и ее можно использовать в проекте. Если собрать небольшой стенд с такой схемой на breadboard, то получится конвейерно проверять большое количество TL431 и ей подобных микросхем.

Применение TL431

Эта микросхема может использоваться в различных устройствах питания различной мощности. TL431 используется в производстве блоков питания, ЛБП, стабилизаторов напряжения и тока, и прочего.

Эта микросхема может служить обычным компаратором, но благодаря внутреннему опорному источника питания схемы с таким использованием TL431 значительно упрощаются. В таком случае на ней можно создать схему терморегулятора и прочих устройств для считывания сигналов с аналоговых датчиков. А так же может служить индикатором напряжения. В том числе и звуковым.

Но чаще всего оно применяется в качестве источника опорного питания в связке с другими микросхемами, так как выдает его очень стабильно. Существует множеством схем, где TL431 используется в связке с LM317 — другим популярным регулируемым стабилизатором.

Аналоги TL431

Так, как микросхема обрела большую популярность, сейчас не составляет труда найти ее аналоги. Если вы ищете аналоги от отечественных производителей, то вот список для вас:

• КР142ЕН19
• КР142ЕН19А
• К1156ЕР5Т

Самыми полноценными аналогами являются:

• IR943N
• TL432
• LM431

Также на замену Tl431 можно использовать:

• KA431AZ
• KIA431
• HA17431VP
• IR9431N
• AME431BxxxxBZ
• AS431A1D
• LM431BCM
• HA17431A, KIA431
• APL1431

Для большинства из этих вариантов, схему менять не придется. Но стоит проверять datasheet каждой из них, чтобы быть уверенным, что цоколевка не отличается от TL431.

Безопасная эксплуатация TL431

При эксплуатации необходимо соблюдать параметры внешней среды, описанные производителем. Это необходимо не только для большего срока службы компонента, но также для его предсказуемого поведения. На таблице ниже отображены характеристики TL431 при температуре 25°C.

Нельзя перегружать элемент, его максимальное входное напряжение — 36В.

Лучше всего, чтобы ток нагрузки был не меньше 5мА, иначе микросхема может работать нестабильно и непредсказуемо.

Datasheet TL431

Datasheet находится на официальном сайте производителя. https://www.ti.com/lit/ds/symlink/tl431.pdf

Или на нашем сайте по ссылке.

В нем вы можете найти наиболее полный характеристики, все спецификации, возможности, примеры использования — всю информацию которая есть о данной микросхеме. Помимо этого, там находится информация для производств: виды, маркировки, упаковки, поддержка и прочее.

Производители TL431

Из-за своей невероятной популярности, TL431 производится почти всеми наиболее крупными предприятиями, которые специализируются на производстве микросхем. Однако, не все из них продаются в СНГ, множество продаются только за рубежом. Среди тех компаний, чья продукция поступает к нам:

1. Texas Instruments
2. ONS
3. STM
4. Nexperia
5. HTC
6. NXP Semiconductors

Остальные изготовители этой продукции, чья продукция недоступна у нас: Hotchip Technology, Calogic, Motorola, HIKE Electronics, Fairchild Semiconductor.

Где купить?

Сейчас TL431 доступна практически во всех магазинах радиокомпонентов. Ее можно без труда найти как на улицах своего города, так и в интернет-каталогах. Но в случае с покупкой в магазине вы можете заплатить в несколько раз больше, чем могли бы, закупаясь на AliExpress. По этой ссылке вы можете найти TL431 по лучшей цене и с хорошими отзывами, чтобы не переплачивать за воздух.

Можете посмотреть небольшой видеоурок про TL431:

характеристики, datasheet, схема включения и аналоги

Микросхема TL431 по своим техническим характеристикам которые указаны в datasheet является регулируемым стабилизатором, гарантирующим хорошую температурную стабильность. Если использовать два внешних резистора в качестве делителя, микросхема способна обеспечить стабильное напряжение на участке от 2,5 до 36 В. Так же TL431 может использоваться совместно с низковольтными МДП транзисторами для создания очень экономичных стабилизаторов. Кроме этого она часто используется в импульсных блоках питания использующих оптронную пару для развязки высоковольтных цепей.

Цоколевка

Существует пять разновидностей корпусов, в которых выпускается микросхема TL431. Это ТО-92, SOT-23, SOT-25, SOT-89 и SOP-8. Расположение выводов показано на рисунке, представленном ниже:

Технические характеристики

Рассмотрим максимально допустимые характеристики микросхемы TL431. Если при работе они будут превышены, то прибор выйдет из строя. Длительная эксплуатация устройства с параметрами, близкими к предельным, также опасна для него. Значения этих параметров представлены ниже:

• наибольшее возможное напряжение между анодом и катодом  – 37 В;
• диапазон токов, протекающих через катод на протяжении длительного времени – от -100 до +150мА;
• диапазон токов на входе (управляющем электроде) устройства – от -0,05 до +10 мА;
• максимальная рассеиваемая мощность зависит от типа корпуса:
• SOT-89 – 0.8 Вт;
• ТО-92 – 0,78 Вт;
• SO-8 – 0.75 Вт;
• SOT-23 – 0,33 Вт;
• SOT-25 – 0,5 Вт.
• диапазон рабочих температур – от -25 до +85^ОС;
• предельно допустимая температура кристалла – +150 ^ОС;
• диапазон температур при которых может хранится изделие — -65 до +150 ^ОС.

В технической документации производители приводят диапазон рекомендуемых рабочих характеристик. Напряжение на катоде V_KA может изменяться от минимального, равного управляющему V_REF, до максимального 36 В. Катодный ток должен находиться в пределах от 1 до 100 мА.

При конструировании нового устройства следует также обращать внимание на электрические характеристики. Измерение производилось при температуре T_C= 25°C. Остальные параметры тестирования приведены в колонке «Режимы измерения».

Параметры	Режимы измерения	Обозн.	min	typ	max	Ед. изм
Управляющее напряжение	VKA=VREF,IKA=10 мA	VREF	2,455	2,495	2,535	В
Величина отклонения управляющего напряжения при изменении температуры	VKA=VREF,IKA=10 мA, Ta = от 0°C до +85°C	VDEV		9,0	20	мВ
Изменение напряжения на управляющем электроде в зависимости от изменения напряжения на катоде	IKA=10 мA ΔVKA=10V~VREF ΔVKA=36V~10V	ΔVREF ΔVКА		-1,0 -0,5	-2,7 -2,0	мВ/В мВ/В
Ток через управляющий электрод	IKA=10 мA	IREF		1,5	4	мкА
Отклонение управляющего (опорного) тока при изменении температуры	IKA=10 мA	ΔIREF ΔT		0,4	1,2	мкА
Минимальный управляющий ток через катод,	VKA=VREF	IKA(MIN)		0,3	0,5	мА
Ток через катод при закрытом переходе	VKA=36V, VREF=0	IKA(OFF)		0,05	1,0	мкА
Динамическое сопротивление	VKA=VREF, f≤1. 0 кГц IKA=1 to 100 мA	ZKA		0,15	0,5	Ом

Аналоги

Существует отечественная микросхема, похожая по своим параметрам на рассматриваемую, это 142ЕН19. Полным аналогом TL431 является IR943N. Среди устройств с одинаковыми выводами, но немного отличающимися электрическими параметрами можно назвать HA17431A, KIA431. Если нет других альтернатив, для замены можно попробовать использовать APL1431. Однако в этом случае возможно придётся изменить монтажную плату.

Производители

Первая микросхема TL431 изготовлена американской фирмой Texas Instruments в далеком 1977 году и с тех пор завоевала популярность. Сейчас ее производством занимаются множество зарубежных компаний: Texas Instruments, ON Semiconductor, Unisonic Technologies, STMicroelectronics, IK Semicon Co, HTC Korea TAEJIN Technology, NXP Semiconductors, Microsemi Corporation, Motorola, Fairchild Semiconductor, Analog Intergrations Corporation, Guangdong Kexin Industrial, Diodes Incorporated, Wing Shing Computer Components, KEC(Korea Electronics), SHIKE Electronics, Calogic, Continental Device India Limited, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics, Compact Technology, GUANGDONG HOTTECH INDUSTRIAL, Sames, Kersemi Electronic, Sirectifier Global, Shenzhen Jin Yu Semiconductor, Nanjing International Group, DONGGUAN YOU FENG WEI ELECTRONICS. На Российском рынке представлена продукция таких компаний: Diodes Incorporated, Texas Instruments, STMicroelectronics, NXP Semiconductors, ON Semiconductor, Fairchild Semiconductor, Unisonic Technologies.

Скачать datasheet на TL431 можно кликнув на подсвеченное название производителя.

Схема включения

Разберёмся, как работает TL431, для чего посмотрим на структурную схему включения. Если действующее напряжение на входе не превышает опорное (V_ref), на выходе ОУ также небольшое напряжение, поэтому транзистор закрыт. Величина тока протекающего через него невелика, не больше 1 мА. Когда напряжение действующее на входе нарастает и превышает V_ref, открывается ОУ. Таким образом через транзистор начинает течь ток.

Параметрический стабилизатор

Чтобы задать напряжение, в выходной цепи стабилизатора должен находиться делитель напряжения, состоящий из двух резисторов R1 и R2. Разность потенциалов на выходе устройства при этом равна:

U_вых=V_ref(R1/R2+1),

где V_ref – опорное напряжение, для рассматриваемой микросхемы TL431 равно 2,5 В.

При увеличении соотношения между резисторами R1/R2 растет выходное напряжение. Зная величину напряжения действующего на выходе и задавшись значением R2, можно определить сопротивление R1:

R1=R2(Uвых/Vref–1)

Величина сопротивления R3 подбирается также, как и для устройств с стабилитроном. Устанавливать конденсатор на выходе схемы не рекомендуется, чтобы предотвратить паразитную генерацию.

Компенсационный стабилизатор

Компенсационный стабилизатор работает же, как и при использовании стабилитрона. В них для уравновешивания разницы напряжений действующих на входе и выходе используется мощный транзистор. Однако точность стабилизации в устройствах с TL431 будет выше. Здесь величина сопротивления R1 рассчитывается на наименьший ток 5 мА. R2 и R3 рассчитываются так же, как и для параметрического стабилизатора.

Рассмотренный выше стабилизатор не может работать с выходными токами равными единицам или даже десяткам ампер. Чтобы построить мощный блок питания нужно использовать усилительный каскад с двумя транзисторами, включёнными как в схеме эмиттерного повторителя.

Ниже представлена схема работы стабилизатора напряжения TL431. Здесь R2 ограничивает ток, текущий через базу VT1. Резистор R3 нужен для компенсации обратного коллекторного тока VT2. Конденсатор С1 используется для увеличения стабильности работы на больших частотах.

Стабилизатор тока

Приведём схему  стабилизатора тока на TL431. Здесь на сопротивлении R2, при помощи обратной связи, установлено напряжение 2,5 В. Тогда ток на нагрузке будет равен I_н=2,5/R2 (током базы пренебрегаем). При подстановке в данную формулу величины сопротивления в омах получим ток в амперах, а если в килоомах, ток будет в миллиамперах.

Если у вас остались вопросы по TL431, по ее характеристикам или вы не можете найти нужный datasheet то пишите об этом в комментариях, мы обязательно Вам поможем.

Hoja de datos ( техническое описание в формате PDF ) электронных компонентов

– Почему такие конкретные сопротивления в примерах таблицы данных TL431?

\$\начало группы\$

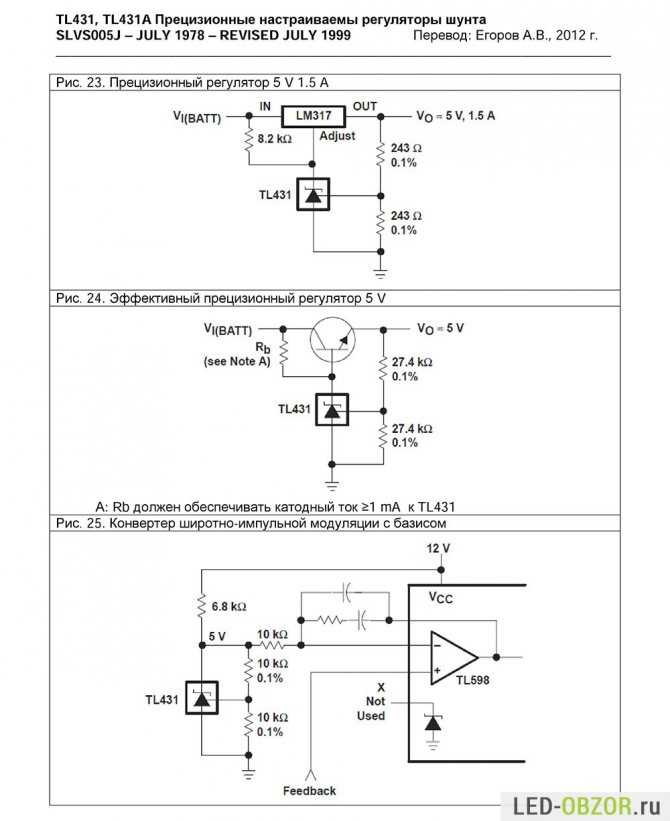

Я просматривал техническое описание TL431, и в нескольких примерах, в частности, на рисунках 33 и 34 (стр. 28) используются значения резисторов, которые мне кажутся излишне специфичными. Я прикрепил их изображение ниже:

(В целях экономии места часть примечания А на этом снимке экрана обрезана, но это не имеет отношения к этому вопросу. Полное примечание, если вам интересно, означает, что \$R_b\$ должен обеспечивать катодный ток ≥1 мА для TL431.”)

Зачем использовать резисторы 243 Ом или 27,4 кОм, если в этих случаях теоретически имеет значение только отношение к , а абсолютное значение может быть любым разумным? Почему бы не использовать близкие стандартные значения, например 220 Ом или 22 кОм?

Кстати: разве 243 Ом (или 220 Ом) не слишком мало для делителя напряжения? Почему они не использовали большее сопротивление для этой цепи? Это достаточный ток для этой сети обратной связи.
