Лучшие схемы на микросхеме 555

Микросхема 555 является одной из наиболее популярных, используемых в различных электронных проектах. Это недорогое, широко используемое точное устройство синхронизации, применяемое в качестве базового таймера для создания одиночных импульсов или больших временных задержек или в качестве генератора стабилизированных сигналов с коэффициентом заполнения от 50 до 100%. Поскольку её внутренняя схема включает в себя сеть делителя напряжения; состоит из трех резисторов по 5 кОм, поэтому и название 555. Итак, в этой статье обсудим 10 лучших проектов с использованием микросхемы таймера NE555.

Сервоконтроллер

Принципиальная электрическая схема

Работа схемы

В схеме драйвера серводвигателя используем микросхему NE555 в качестве нестабильного мультивибратора, и она генерирует на выходе импульсы с двумя разными длительностями. Длительность импульса на выходе зависит от времязадающего резистора и конденсатора, включенных в схему.

Когда переключатель SW1 замкнут, микросхема 555 генерирует импульс большой длительности, и сервопривод вращается по часовой стрелке. А когда переключатель SW2 замыкается, чип генерирует короткий высокий импульс, и серводвигатель вращается назад. Таким образом и работает схема.

Контроллер мигания светодиодов

Принципиальная электрическая схема

Работа схемы

Тут 2 светодиода будут перемигиваться в зависимости от частотозадающих внешних элементов. Схема работает с диапазоном напряжения от 9 до 12 вольт.

Хлопок управляет светом

Принципиальная электрическая схема

Работа схемы

Этот переключатель состоит из двух ступеней. Первая – это каскад обнаружения, имеющий конденсаторный микрофон и сам таймер 555, который сконфигурирован как моностабильный мультивибратор. Выход с микрофона подается на срабатывающий входной контакт таймера. На второй выход микросхемы таймера подается на тактовый вход D-триггера. Другими словами, можно сказать что таймер обеспечивает синхронизацию триггера. D-триггер распознает положительный фронт импульса и соответствующим образом меняет свое состояние. Выход триггера подается на базу транзистора, который управляет реле.

Когда хлопаем рядом с конденсаторным микрофоном, он генерирует некоторый всплеск, который запускает микросхему и, следовательно, генерируется моноимпульс, который принимает микросхема триггера. Триггер обнаруживает положительный фронт импульса и меняет свое состояние на ON или OFF, в зависимости от текущего состояния.

Датчик яркости

Принципиальная электрическая схема

Работа схемы

Когда свет падает на фоторезистор, схема световой сигнализации, использующая 555 таймеров, издает звук. Микросхема 555, которая подключена к схеме в качестве нестабильного мультивибратора, в качестве датчика темноты использует LDR. Цепь управляется переменным резистором 10 кОм, который стимулирует срабатывание сигнализации при необходимой степени темноты. Динамик сопротивлением 8 Ом подключен к конденсатору емкостью 4,7 мкФ и выдает звук на выходе.

Таймер с сигналом

Принципиальная электрическая схема

Работа схемы

В этой простой схеме управляемого таймера, чип 555 является основным компонентом схемы с несколькими другими легко доступными радиодеталями. В качестве источника питания используется батарея 9 В, конечно можно подключить стационарный источник питания, используя понижающий трансформатор. Зуммер подключен к выходному выводу микросхемы. Кнопка запуска подключена к контакту 2 и через резистор R2. Схема имеет разный диапазон резисторов для разных временных диапазонов. Включаем эту цепь, замкнув переключатель S1. Выбрать диапазон таймера, замкнув переключатели S3, S4, S5 или S6, затем нажать пусковой переключатель s2 и подождать. Зуммер начнет издавать звук в зависимости от временного диапазона.

Датчик наступления темноты

Принципиальная электрическая схема

Работа схемы

Тут 555 служит в качестве схемы нестабильного мультивибратора. В схеме есть переменный резистор, позволяющий регулировать чувствительность. Когда на LDR падает непрерывный свет, ток в цепи отсутствует. Когда LDR определяет темноту (отсутствие света) – он снижает сопротивление. Затем электричество проходит по цепи. В результате подается звуковой сигнал.

Регулятор скорости мотора

Принципиальная электрическая схема

Работа схемы

Вот схема управления скоростью двигателя постоянного тока с использованием микросхемы 555. Когда подаем на схему входное напряжение 12 В, микросхема генерирует импульсы на выходном контакте 3. Импульсы зависят от потенциометра, подключенного к цепи. Этот выходной импульс от чипа управляет полевым МОП-транзистором, подключенным к цепи, поскольку выходной сигнал подается на базу транзистора, который затем подключается к двигателю для управления скоростью. Следовательно, скорость можно контролировать или изменять с помощью потенциометра.

Сенсорный переключатель

Принципиальная электрическая схема

Работа схемы

В этой схеме NE555 используется для создания импульсов, следовательно, работает как моностабильный мультивибратор. Контакт с человеком определяется сенсором. Когда кладем палец на сенсорную панель, сигнал принимается триггерным контактом микросхемы, который генерирует моноимпульс на выходе. Импульс определяется времязадающим конденсатором с1 и резистором R1. С выходной стороны есть светодиод, который включается при получении импульса. Можно поставить сюда реле и управлять мощной нагрузкой.

Диммер светодиодов

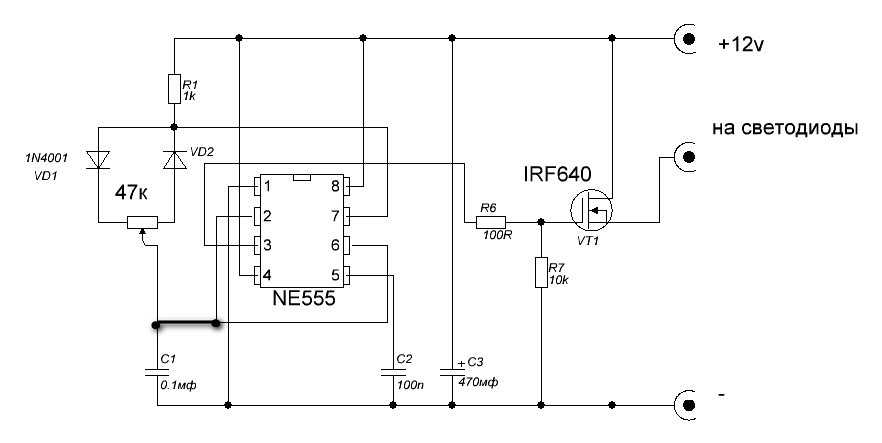

Принципиальная электрическая схема

Работа схемы

Таймер 555 действует как нестабильный мультивибратор в этой схеме диммера светодиодов, генерируя импульсы ШИМ. Компоненты синхронизации, такие как резисторы, потенциометры и конденсаторы, включены в схему и управляют рабочим циклом ШИМ-сигнала. Когда рабочий цикл высок, интенсивность света выше; когда рабочий цикл низкий, яркость соответственно ниже. Диоды используются на триггерном выводе для обхода цикла проводного потенциометра во время зарядки микросхемы в нестабильном режиме, а также для контроля постоянной частоты независимо от рабочего цикла. МОП-транзисторы подключены к выходу микросхемы для питания яркого мощного светодиода.

Светодиодные бегущие огни

Принципиальная электрическая схема

Работа схемы

В этой схеме, использующей чипы 555 и 4017, тактовый вход интегральной схемы декадного счетчика CD4017 подключен к таймеру NE555. Микросхема таймера обеспечивает вход CLK декадного счетчика прямоугольным сигналом. Каждый контакт на CD4017 подключается к светодиоду. По умолчанию, выходной контакт микросхемы имеет высокий уровень, а остальные контакты отключены. Когда входной контакт тактового сигнала микросхемы 4017 обнаруживает повышение напряжения от низкого до высокого, он отключает токовый выход и включает следующий последовательный выход.

Это изменение выходного сигнала, при котором светодиоды преследуют друг друга, продолжается до тех пор пока не будет достигнут последний светодиод, после чего выходной сигнал сбрасывается на первый светодиод и всё повторяется сначала.

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ ТАЙМЕРА СЕРИИ 555


ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ ТАЙМЕРА СЕРИИ 555

  Этот материал заимствован из различных зарубежных журналов. Учитывая, что в каждой стране существует своя система индексации типономиналов микросхем, в приводимых здесь схемах будут встречаться различные их наименования: 555, В555. По своей сути они одинаковы. Всем им соответствует отечественный вариант интегрального таймера КР1006ВИ1 – аналог полный (электрические параметры, конструктивное исполнение, нумерация выводов). Сведения об этой микросхеме были приведены в “Радио” № 7 за 1986 г. (с. 57, 58).

РЕГУЛИРОВАНИЕ СКВАЖНОСТИ ИМПУЛЬСОВ

  На рис. 1 приведена схема мультивибратора. Применение в данном устройстве микросхемы В555 позволило добиться регулирования скважности импульсов в широких пределах. Это достигнуто тем, что разделены цепи зарядки и разрядки конденсатора С1. При высоком уровне на выходе микросхемы (вывод 3) транзисторы VT1 и VT2 открыты. В это время конденсатор С1 заряжается через транзистор VT1, резистор RA и часть R’A переменного резистора RP1. При достижении на нем напряжения уровня 0,66 Uп мультивибратор переходит в состояние с низким уровнем сигнала на выходе.


Puc.1

  Теперь конденсатор С1 разряжается через часть Rg переменного резистора RP1, резистор Rg и внутреннюю цепь разряда (вывод 7) микросхемы. При уровне напряжения на нем 0,33 Uп мультивибратор переходит в первоначальное состояние с высоким уровнем на выходе. Таким образом, время зарядки (t1) и разрядки (t2) можно регулировать переменным резистором. Скважность импульсов определяется соотношением резисторов

Т/t1=(RA+RP1+RB)/(RA+R’A)

  При указанных на схеме значениях сопротивлений скважность регулируется от 2 до 98 при неизменной частоте генерации.

“Radio, Fernsehen, Flektronik”, 1988, № 11

ЛИНЕЙНОЕ РЕГУЛИРОВАНИЕ ЧАСТОТЫ МУЛЬТИВИБРАТОРА

   На рис. 2 приведен модернизированный вариант классической схемы генератора прямоугольных импульсов с интегральной микросхемой серии 555. В данном устройстве зарядка и разрядка времязадающего конденсатора С1 осуществляется через диодный мост VD1-VD4 и два источника тока на транзисторах VT3 и VT4, которые управляются работой транзистора VT2.


Puc.2

  Частота генерации колебаний на выходе изменяется линейно переменным резистором R2. При указанных на схеме значениях элементов можно получить двадцатикратное изменение частоты, при среднем положении R2 частота генерации – 1 кГц.

  Вместо переменного резистора частоту колебаний можно регулировать подачей внешнего постоянного напряжения на базу транзистора VT2. Эмиттерный переход транзистора VT1 обеспечивает необходимую термостабилизацию работы устройства. Если требования к линейности регулирования не очень жестки, устройство может быть выполнено с стократным изменением частоты.

“Радио, телевизия, електрончка”, 1989, № 8

РЕГУЛИРОВАНИЕ ЯРКОСТИ ЦИФРОВОГО ИНДИКАТОРА

  Устройства с люминесцентными индикаторами (стационарные электронные часы, информационные табло и др.) удобны в пользовании только при большом контрасте светящихся сегментов. Например, в затемненном помещении достаточно и небольшого тока анода-сегмента для нормального его визуального наблюдения. Но при большой освещенности помещения и яркость свечения элементов индикатора должна быть значительно выше.


Puc.3

“Radio, Fernsehen, Flektronik”, 1986, № 12

УСТРОЙСТВО ПЕРИОДИЧЕСКОГО ОТКЛЮЧЕНИЯ НАГРУЗКИ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

  Устройство, схема которого показана на рис. 4, можно использовать для периодического подключения и отключения нагрузки в цепи переменного тока, например, световую рекламу, новогоднюю гирлянду, звуковой сигнализатор и др.


Puc.4

  Включение нагрузки осуществлено через симметричный тиристор (симистор) VS1, который управляется через транзистор VT1 от генератора на микросхеме DD1. Частота генератора устанавливается выбором конденсатора С2 и резисторов Rl, R2 и определяет интервалы включения нагрузки.

О состоянии включения нагрузки можно судить по работе светодиодного индикатора HL1, он же помогает осуществить контроль частоты генератора даже при отключенной нагрузке. В конструкции возможно использовать трансформатор питания с мощностью до 5 Вт.

  Использование устройства требует особого внимания, так как элементы нагрузки и их соединительных цепей находятся под фазовым напряжением питающей сети переменного тока. Поэтому требуется тщательное соблюдение мер безопасной работы, а само устройство следует разместить в пластмассовом корпусе.

“Haul Parleur”, I988, № 12

ЗАМЕДЛЕННОЕ ОТКЛЮЧЕНИЕ ОСВЕЩЕНИЯ В САЛОНЕ АВТОМОБИЛЯ

  Устройство реле времени (рис. 5) осуществляет замедление на 10… 15с отключение освещения в салоне автомобиля после закрывания дверей. В течение этого времени водитель может спокойно оглядеть приборную доску и вставить ключ зажигания.


Puc. 5

  При закрытых дверях автомобиля контакты SA1 разомкнуты и лампа освещения EL1 не светится. Конденсаторы С1 и С2 заряжаются соответственно через цепи VD1R3 и VD1R4. Поддержание напряжения на конденсаторе С2 защищает таймер от ложных срабатываний из-за импульсных помех при запуске двигателя и при его работе. После зарядки конденсатора С1 на выводе 3 микросхемы напряжение близко к нулю и транзисторы VT1-VT3 закрыты. При открывании дверей контакты SA1 замыкаются, лампа в салоне светится, конденсатор С1 разряжается через цепь VD2 R1.
Источник: shems.h2.ru
