Как сделать датчик движения своими руками, различные варианты

На сегодняшний день практически каждый знает, что такое датчик движения для освещения. Данный аппарат, хорошо себя зарекомендовал, и в служебных помещения, и в частном секторе. Стоимость не всегда является доступной. В этой статье мы подробно опишем как своими руками, сделать самодельный датчик для освещения, по простой схеме.

Основная информация о датчике движения

Рассмотрим немного информации о датчике движения для освещения и сфера его применения.
Датчик движения — устройство, основной функцией которого является распознание движения в зоне его действия. Имеется три вида датчика – пассивный, активный и смешанный.

Принцип действия активного датчика, основан на излучении ультразвуковых и электромагнитных волн. Пассивный, имеет инфракрасный датчик, который распознает тепло человека. Смешанные датчики движения имеют оба прибора контроля.

Принцип работы устройства

Активные датчики посредством регистрации и сравнения данных, полученных во время излучения, оповещают о движении, если в данных произошел сдвиг.

Плюсы ультразвуковых датчиков:

  1. Низкая стоимость.
  2. Не поддаются влиянию погодным условиям.
  3. Распознают движение независимо материалу.

Минусы ультразвуковых приборов:

  • Ограничение в дальности действия
  • Они рассчитаны на достаточно резкие движения.
  • Животные чувствительны к ультрачастотам.

Чаще всего такие приборы применяют в охранных системах для автомобиля.

Плюсы радиочастотных датчиков движения:

  • Их размеры невелики.
  • Имеются модели с большим радиусом действия.
  • Очень точны.

Минусы радиочастотных приборов:

  • Их стоимость довольно высока.
  • Из-за высокого порога чувствительности бывают ложные фиксирования движения.
  • Высокая мощность прибора может плохо влиять на организм человека или животного при долгом нахождении в поле действия.

Их применяют в охранных системах

Пассивные приборы имеют инфракрасные датчики, которые следят за температурой в радиусе своего действия. При изменении температурных данных прибор срабатывает. Именно такой прибор используется чаще, для освещения в жилом помещении.

Устройство датчика ИК

Плюсы инфракрасного датчика

  1. Они безопасны для людей и животных.
  2. Их легко можно настроить.
  3. Они отлично работают, и в помещении, и на улице.
  4. Цена является удовлетворительной.

Минусы инфракрасного датчика

  • Такой прибор работает лишь в определенных температурных рамках.
  • Он не улавливает предметы, покрытые материалом с защитой от инфракрасного излучения.
  • Прибор работает со сбоями при тепловых потоках обогревателей и теплого ветра.

Все что необходимо для изготовления

Необходимоые инструменты и элементы для сборки:

  • Вольтомметр
  • Паяльник
  • Провода
  • Водопроводная прокладка
  • Шуруп
  • Лазерная указка
  • Транзисторы
  • Фотодиод ФД 265
  • Реле РЭС 55А
  • Резисторы
  • Блок питания

Схема сборки

Произведения сборки, работы поэтапно

Схема датчика движения, для освещения, очень проста. Для тех кто занимался с ремонтом электро-приборов сделать его не будет тяжело.

Этапы работ:

  1. Для начала работы следует подготовить блок питания. Следует срезать с него разъем. Затем при помощи вольтметра найти плюс.
  2. Потом следует припаять резистор 10 ком.
  3. Фотодиод катодом нужно припаять к резистору, который, припаянный к плюсу.
  4. Посредством припаивания, присоединяем к построечному резистору фотодиод анодом. К минусу резистора следует припаять эмиттер транзистора. С базой VT 1, которая, припаянная и к R1, соединяют нужный коллектор.
  5. Затем следует соединить эмиттер VT 2с минусом, контакт реле нужно соединить с коллектором VT 2. С плюсом блока питания нужно спаять другой контакт реле.
  6. Самым распространённым является использование лазерной указки, ее и используем. Для экономии к тому же блоку питания паяем еще два дополнительных провода.
  7. Вставляем шнур в водопроводную прокладку все это, шляпкой внутрь нужно вставить в указку — так чтобы шляпка уперлась в имеющуюся внутри пружину.
  8. Один провод от питания должен быть подключен к шурупу, а другой следует просунуть между прокладкой и корпусом указки.

Перед включением следует еще раз сверится со схемой. Если со схемой все сходится,тогда проверяем работу прибора.

Как подключить прибор и настроить чувствительность

Для того чтобы прибор работал исправно и справлялся с поставленной задачей, нужно ответственно отнестись к его установке. Лучшим местом для монтажа является дверной проем. Для более эстетичного вида, прибор можно поместить в пластмассовую коробочку, проделав отверстие для фотодиода.

Монтирует датчик на высоте около метра, от пола. Указку следует установить параллельно полу и так чтобы луч попадал на фотодиод, тогда чувствительность при работе прибора будет не нарушена, не потребуется прибегать к его ремонту.

По окончании монтажа можно скрыть провода, так они не будут портить внешний вид, и путаться под ногами. Задуматься об установке прибора желательно во время ремонта в помещении, тогда будет проще скрыть провода подключения к освещению. При ремонте легче продумать расположение прибора.

Чтобы чувствительность была хорошей нужно проследить за правильностью установки указки. Если она установлена правильно тогда и чувствительность будет в норме, и прибор не будет работать со сбоями и не нужно будет его подвергать ремонту.

При установке следует помнить, что при загрязнении фотодиода или препятствию луча указки, может, нарушит работоспособность прибора.

Подведем итог

Такой прибор широко используется при установке охранной системы с использованием не только светового, но и звукового сопровождения. Данный прибор легло подключить к освещению и сделать автовключение света в жилом помещении.

Таким образом и создают систему умный дом. Достаточно экономным вариантом является такое приспособление. Оно поможет вам значительно уменьшить затраты электроэнергии.

Различные схемы подключения

Очень часто его используют в ванных комнатах, на кухне, в прихожих, и в подвалах частного дома. В ванной комнате и туалете прибор соединяют не только с освещением, но и с вентиляцией, что гораздо упрощает вентиляцию помещения.

Не имея специального образования, каждый сможет сделать датчик движения своими руками для освещения. Этот самодельный прибор не заберет много времени и финансов, при его создании. Ведь схема достаточно проста, а все манипуляции каждый с легкостью сможет повторить.

Датчик движения своими руками - схема и установка в домашних условиях

Самостоятельно собранная схема подобного электронного устройства с датчиком движения, безусловно найдет свое применение в различных электронных устройствах.

Но при этом, уже перед началом реализации нужно четко представлять все стороны реализации данного проекта.

Положительные:

  1. Собранный самостоятельно датчик движения является во многом результатом труда, проб и ошибок, при этом, независимо первая ли это самоделка радиолюбителя или почти промышленное производство, самостоятельная сборка данного устройства принесет удовлетворение.
  2. Не нуждается в дополнительном обслуживании и приглашении специалистов для настройки.
  3. Прибор рассчитывается и устанавливается конкретно под местные условия, а соответственно при установке его как компонента охранной сигнализации, секретность будет многократно выше (разве что об этом не узнает сосед).
  4. Правильная сборка позволит многократно сократить расходы.
  5. Следующие приборы будут собираться легче и проще, в том числе и в модернизированных версиях.

Теперь об отрицательных сторонах:

  1. Однократное, удачное включение прибора, не является гарантией его работоспособности.
  2. Несмотря на успехи, не нужно забывать и о надежности – тонны припоя, потраченные на соединение элементов схемы, не способны её сделать надежной в случае конструкторской ошибки еще на стадии проектирования.
  3. Подбор нужных элементов займет куда большее время, чем поход в ближайший магазин или фирму по установке сигнализации.
  4. Размерность и компактность подобного датчика, не говоря о таких свойствах, как эстетичность корпуса и возможность его работы в разных условиях, например, под дождем или в снегу, требуют дополнительного времени, для того, чтобы окончательно убедиться в работоспособности схемы.

Область применения

Самоделки в виде датчиков движения чаще всего конструируются:

  1. В несложных системах сигнализации для гаражей, дач или домов.
  2. Для облегчения и создания дополнительного комфорта – для включения наружного и внутреннего освещения.
  3. Для контроля движения транспорта или людей через зоны невидимости.

Наверное, самостоятельно собранный датчик движения, включающий и выключающий освещение является наиболее распространенным вариантом использования этого устройства.

Ввиду очевидного экономического эффекта от его использования, такой прибор просто необходим для установки в пространстве около жилого дома, на гаражной стоянке, при использовании технологии «умный дом», в качестве обязательной опции включения освещения, во время открытия входной двери.

Такое применение этого электронного устройства позволит избежать дополнительных затрат на электроэнергию, существенно продлит срок службы ламп, создаст дополнительные комфортные условия жильцам.

Принцип работы

Принцип действия

Вне зависимости от того, какие датчики устанавливаются, все датчики движения управляющие освещением, работают в соответствии с заложенным принципом работы – замыкании контактов и включении освещения после изменения положения предметов в зоне действия сенсоров устройства.

Различные электронные компоненты имеют различные принципы построения, но у всех их имеется общее сходство замыкание контактов и включение освещения осуществляется после начала движения.

В период пребывания в зоне работы сенсора, осуществляется срабатывание электроники, после, устройство продолжает работать еще некоторое время и уже после того, как предмет, человек или животное вышли из зоны действия датчика. Но такое дополнение технически решается отдельно от основной схемы сенсора.

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

  1. Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
  2. Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

  1. Корпус для размещения электронной схемы.
  2. Набор элементов или же готовая элементная схема советского периода блока управления.
  3. Паяльник с припоем или что еще лучше паяльная станция.
  4. Провода различного сечения, резисторы разного номинала.
  5. Крепеж.
  6. Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

  1. VT1 – фототранзистор.
  2. R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
  3. C1 – конденсатор.
  4. DA1 – операционный усилитель с обратной связью.
  5. R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

  1. При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
  2. После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
  3. В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

  1. Собирается источник питания, производится регулировка, контролируется выдающий ток.
  2. На минус блока питания устанавливается резистор.
  3. Далее, диод при помощи катода.
  4. На анод выводится резистор подстройки.
  5. Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
  6. С базовой схемой соединяется резистор.

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

Датчик движения для сигнализации

Использование подобной конструкции в качестве сигнализации требует, кроме правильно собранной схемы, еще и гарантированный источник питания. В связи с этим, необходимо позаботиться, кроме основного, и о резервном источнике питания. В качестве сигнализатора можно использовать ревун или сирену. В дополнение к звуковому сигналу можно использовать световую сигнальную лампу.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Статья была полезна?

0,00 (оценок: 0)

Изготовление сенсорных датчиков движений в домашних условиях

Различные виды детекторов, позволяющих осуществлять функции контроля над коммуникациями и системами безопасности в зданиях и частных домах, позволяют значительно облегчить управление всем комплексом в целом. За счет встроенных алгоритмов устройства работают автономно, и вмешательство человека становится минимальным. Одними из важных элементов таких схем являются датчики движения. С помощью этих устройств можно защитить территорию от нежелательного проникновения и сэкономить на электроэнергии. Датчики будут автоматически включать и выключать освещение в доме и на улице, коммутировать питание других электроприборов.

Самодельные датчики движения

Большинство из подобных детекторов можно изготовить самостоятельно, главное – понять принцип работы этих детекторов. Датчик движения своими руками может представлять сложное устройство или, наоборот, быть собранным из нескольких деталей.

Кольцевой выключатель

К самым простым датчикам движения можно отнести самовозвратные точки (кольцевые выключатели). Такое оборудование применяется при включении света в холодильнике. Для работы схемы используется:

  • геркон или герметизированный контакт, представляет собой колбу, внутри которой запаяны 2 ферромагнитных контакта;
  • магнит.

Во время приближения магнита к геркону контакты замыкаются, а при удалении – размыкаются. При разомкнутых контактах напряжение подается на лампу в холодильнике, и свет загорается. При замкнутых контактах лампочка обесточивается.

Такой самодельный датчик движения можно просто подключить к существующей охранной сигнализации или к звуковому извещателю. За счет этого при размыкании контактов, то есть открытии двери, система подаст звуковой сигнал. Схема применяется на дверях охраняемых объектов, но не подходит для открытых территорий.

Датчики движения с герконами

Для осуществления контроля на больших пространствах используются более сложные устройства, которые могут реагировать на различные изменения в окружающей среде. К подобным элементам относят:

  • фото,- и звуковые реле;
  • датчики поля;
  • пироприемники.

Световой датчик движения

Довольно часто датчик движения необходим, чтобы засекать какой-либо объект при перемещении через определенную линию, например, на входе в комнату. Для создания такого датчика необходимы 2 устройства: источник света и фотоприемник. При прохождении человека в области лучей связь между источником и приемником будет пропадать, датчик сработает и выдаст звуковой сигнал.

Вся схема данного устройства основана на фотоэлементе – транзисторе. Причем такой фототранзистор также можно сделать своими руками. Для этого нужно взять транзистор, по виду напоминающий шляпку с полями на трех ножках, например, П417А. Нужно отпилить верхнюю часть элемента таким образом, чтобы образовалось отверстие, или просто откройте весь кристалл. Теперь при попадании света элемент станет работать как фототранзистор, правда чувствительность его будет немного меньше обычного. Можно не тратить время на эту операцию, а сразу взять готовый фотоэлемент.

Сначала собираем фотоприемник. В работе устройства используются следующие элементы:

  • VT1 – фототранзистор;
  • R1 – резистор;
  • C1 – конденсатор;
  • DA1 – операционный усилитель с обратной связью;
  • R2 – резистор с обратной связью на операционный усилитель;
  • R1 – выполняет функции нагрузки и коллектора. С помощью этого элемента устанавливают рабочую точку. Подбор необходимого значения идет опытным путем.

Схема датчика с фотоприемником

При выборе характеристик R2 следует помнить, что чем больше коэффициент усиления, тем меньше устойчивость усилителя. С другой стороны, чем выше номинал резистора, тем больше коэффициент усиления. Оптимально использовать номинал в 100 кОм.

Самоделки работают следующим образом:

  • при попадании света на транзисторе возникает небольшое рабочее напряжение, и элемент открывается;
  • конденсатор заряжается;
  • если свет уходит, конденсатор начинает разряжаться;
  • в точке А напряжение снижается, что уменьшает напряжение и на выходе;
  • операционный усилитель необходим, чтобы усилить сигнал от точки А для дальнейшей его передачи к другим устройствам.

В качестве источника света на небольших расстояниях можно использовать фотодиод. Красный лазер позволит значительно выиграть в расстоянии. Лазерный датчик движения можно использовать на больших территориях. Но если нужно сделать так, чтобы датчик был незаметен, используйте инфракрасный диод.

Внимание! При подборе лазерного диода проверьте, чтобы его характеристики соответствовали правилам безопасности. Некоторые подобные элементы оказывают пагубное влияние на глаза.

Сам фотодатчик необходимо затемнить и закрыть темным пропускающим материалом. Это позволит снизить влияние обычного освещения. Источник света ставим напротив датчика. За счет этого образуется оптическая связь, то есть пока объект не закроет источник света (пересечет черту), напряжение в фототранзисторе будет постоянным. При разрыве оптической связи напряжение на выходе снижается до нуля за счет операционного усилителя.

Для анализа данных, приходящих с датчика, к схеме следует подключить реле. Обмотку соединяем с входом, на 1 контакт подаем напряжение 12 В, другой конец заземляем, а третий – подключаем к радиоприемнику. Если на фотоэлемент падает свет, цепь питания соединена с фотоприемником, радио не работает. Если оптическая связь разорвана, напряжение падает, и источник питания замыкается на радиоприемнике. Это приводит к включению радио. Вместо радиоприемника можно использовать другие извещатели.

Датчики движения с емкостным реле

Емкостное реле реагирует на возникновение объектов в заданном радиусе. Основными элементами такого оборудования являются антенна и микроволновый генератор.

Принципиальная схема микроволнового датчика движения

Многие из нас замечали, что звук у радио при сильном приближении к нему человека меняется, в работе появляются непонятные шумы, или волна станции сбивается. Точно по такому же принципу функционируют микроволновые датчики движения.

Роль высокочастотного генератора радиоприемника в схеме одновременно выполняет транзистор VT1. Детекторный диод необходим для выпрямления напряжения, которое задает смещение на базе транзистора VT2. У трансформатора Т1 обмотки настроены на разные частоты. Если на антенну не воздействует внешние объекты, на детекторе VD1 нет напряжения, так как амплитуды сигналов компенсируют друг друга. Если частоты меняются, амплитуды начинают складываться и детектироваться на диоде. За счет этого VT2 открывается. Для того чтобы точно задать значение для отключения и включения, используется компаратор – тиристор VS1. Этот тиристор управляется силовым реле напряжением в 12 Вольт.

Важно! Не следует располагать датчики вблизи вентиляторов и больших бытовых приборов. Все это оборудование может создавать помехи в режиме работы любого датчика.

Платформы для конструирования

Для создания более сложных и функциональных устройств можно использовать готовые платы для радиоконструирования, к примеру, Arduino. Так называется аппаратная вычислительная платформа с собственным процессором и памятью. Arduino выполняет сразу несколько важных задач:

  • считывает и обрабатывает сигнал с инфракрасного датчика;
  • реагирует на движение;
  • проводит оповещение.

Для создания датчика потребуются сама платформа, PIR-датчик, макетная плата и провода. Можно подключать датчик сразу напрямую к Arduino, но так сложнее обеспечить плотное прилегание. Поэтому удобнее воспользоваться бредбоардом.

Все инфракрасные датчики имеют одинаковое строение. Главным параметром, по которому можно отличить один сенсор от другого, является чувствительность, а, значит, и используемая оптика. Оптимальным PIR датчиком сегодня является устройство с линзами Френеля. Эти линзы могут концентрировать излучение, повышая порог чувствительности.

Датчик движения на Arduino

Главной задачей платформы является отправка данных по USB Serial при обнаружении движения через определенные промежутки времени. Отладка оборудования осуществляется за счет программного обеспечения Python и PySerial.

Такой датчик движения для включения света можно запрограммировать на создание определенного уровня освещенности. Это оборудование можно использовать для обустройства системы сигнализации в гараже, тогда детектор будет подключаться к звуковому модулю.

Видео

Оцените статью:

Датчики движения своими руками

Автор: Anbyc

Несколько датчиков движения своими руками.

В этой статье мы начнем путь от самых легких и примитивных схем и закончим более сложными и интересными решениями, но сначала небольшое предисловие.

Если вы читаете эту статью в надежде найти в ней схемы инфракрасных датчиков движения или схемы датчиков, которые достаточно сложно собрать в домашних условиях, то это статья не для вас. Но если вы решили развить свой кругозор и ваш выбор пал на изучение принципов работы датчиков движения, то это статья подходит вам как нельзя лучше.

Самый простой датчик движения который можно придумать – это датчик с применением проволочного резистора, или, как их правильно называть, потенциометрические резистивные преобразователи. Стоит сделать небольшую оговорку, что это не совсем датчик движения, а скорее датчик перемещения и попал в статью лишь благодаря своей простоте.

Предположим, на необходимо зафиксировать линейное передвижение малогабаритного объекта из точки А в точку Б. Тут нам и понадобиться подобный датчик, поскольку применение более сложных датчиков для таких целей просто нецелесообразно.

Рисунок 1:

Как видите все весьма просто, наш объект соединен с движком, который в свою очередь перемещается по резистору, изменяя напряжение на вольтметре. Было бы не совсем справедливо с моей стороны умолчать тот факт, что конструкция, показанная выше, не совсем рабочая. Проблема в том что преобразование линейного перемещения в напряжение происходит не по линейному закону, так как обычно эти датчики подключены к какой – нибудь нагрузке (в этой схеме вместо вольтметра). Но в схеме, показанной на рисунке 2, этот недостаток устранен.

Рисунок 2:

Назначение элементов:
GB1 – источник питания.
R1 – проволочный резистор.
R2 – резистор, который шунтирует верхние плече потенциометра. Зачем? Это вы увидите на рисунке 3.
R3 – сопротивление нагрузки, в качестве нагрузки сюда можно подключить любой тип индикации, начиная с обычных лампочек и заканчивая схемами, способными воспроизводить звуковой сигнал.
V – сюда можно подключить вольтметр.

Рисунок 3:

Красной линией показана кривая преобразования движения в напряжение, если в схеме нет R2. А зеленой, почти прямой линией, показано преобразование с R2.

Теперь обсудим достоинства и недостатки таких датчиков.
+ Сравнительно простые в исполнение.
+ Достаточно точные.

- Требуют небольшой отладки перед использованием. Заключается эта отладка в снятии графика как на рисунке 3 для того, что бы определить качество датчика.

Датчики движения с применением фотоэлементов.

Здесь уже предстоит более сложная, но и интересная работа. Мы пойдем по наиболее простому пути, и для сборки такого датчика придется раздобыть фототранзистор. Его можно спокойно приобрести в магазине или сделать самому, так как это достаточно не сложно. Возьмите транзистор, который имеет корпус как на рисунке 4.

Рисунок 4:

Отпилите верхнею часть корпуса так, что бы на верху образовалось своего рода окно или отделите корпус так, что бы открыть весь кристалл (рисунок 5).

Рисунок 5:

В этом случаи, если на транзистор попадет свет, он будет работать как фототранзистор, но возможно в некоторых случаях будет менее чувствительный.

Теперь нам нужно собрать две достаточно простые схемы. Одна схема будет представлять собой источник света, а другая будет схемой фотоприемника. Начнем с конца.

Рисунок 6:

Назначение элементов:
VT1 – фототранзистор
R1 – резистор, выполняющий две функции: устанавливает рабочую точку и играет роль коллекторной нагрузки. К сожалению его номинал подбирается опытным путем, поэтому наберитесь терпения.
C1 – конденсатор, его назначение будет подробнее описано ниже.
DA1 – операционный усилитель с обратной связью.
R2 – резистор, на котором реализована обратная связь ОУ. Чем больше его наминал, тем больше коэффициент усиления, но стоит помнить: чем больше Кu, тем меньше устойчивость усилителя. Ищите золотую середину.

Схема работает следующим образом. Попадание света на VT1 можно принять за подачу небольшого постоянного напряжения на базу транзистора. Тогда, после попадания луча света на VT1, он откроется, конденсатор С1 зарядится, и в момент, когда свет перестанет падать на транзистор, начнет разряжаться, при этом напряжение в точке А начнет плавно уменьшаться. Отсюда следует, что оно упадет и на выходе. Тогда зачем операционный усилитель? Ведь можно обойтись и без него. Возьмем и сделаем выход не после ОУ, а из точки А. Можно и так, но операционный усилитель усиливает сигнал, снятый в точке А, что бы этот датчик можно было соединить с различными устройствами.

По сути дела, это обычный фотодатчик, можете подумать вы, и я буду вынужден согласиться, но только с одной оговоркой. До тех пор, пока мы не затемним транзистор (окно, пропиленное в крышке VT, надо закрыть темным пропускающим свет материалом, что бы уменьшить влияние обычного освещения) и не поставим напротив него источник света. Тогда у нас появиться оптическая связь, и до тех пор, пока кто то не перекроет луч света, напряжение на выходе второй части датчика не будет меняться. Но как только оптическая связь разорвана, напряжение на выходе почти мгновенно станет равно нулю благодаря операционному усилителю.

Что использовать в качестве излучателя решайте сами, можете поставить простой светодиод, но тогда расстояние до фотоприемника придется сильно сократить. Или поставить обычный красный лазер, сильно выиграв в расстоянии. Хотите, что бы датчик был незаметен? Поставьте ИК диоды.

Так же не забывайте, что на излучатель можно поставить линзу, которая будет фокусировать излучение.

Я не буду приводить схемы излучателя, так как вам достаточно вбить в поисковике фразу: ” Как включить светодиод” и вы получите миллионы схем.

Нам так же необходимо анализировать информацию, полученную с датчика. Для этого добавим к схеме один новый элемент – реле.

Все очень просто: обмотку реле соединяем с нашим входом, на один из контактов подаем напряжение, у меня это 12В. Другой заземляем, а на третий подключаем, например, радиоприемник, как на рисунке 7.

Рисунок 7:

Тогда, пока на датчик падает свет, цепь питания приемника соединена с корпусом и радио молчит, но когда свет не достигает VT1, реле срабатывает и замыкает цепь питания с 12В, рисунок 8.

Рисунок 8:

И тогда наш радиоприемник заработает, таким образом подав вам звуковой сигнал. Вместо радиоприемника может быть все что вам захочется, была бы фантазия.

Важно так же уточнить: если вы решите собрать эту схему и не знакомы с реле, ознакомьтесь с принципом работы и основными параметрами, это знание сильно облегчит настройку датчика.

Перед завершением статьи, пару слов о плюсах и минусах.
+ Простая схема.
+ Возможность анализировать состояния датчика, не переводя аналоговый сигнал в цифровой.
- Сложная система калибровки.



Датчик движения своими руками

Что такое пиромодули? Как их правильно включать и использовать? На все эти вопросы ответит данная статья.

Создание и установка пиромодулей в этой статье будут рассмотрены на примере модернизации кофеварки «ЭК-0,3».

Как известно, данный тип кофеварки не  обладает такой функцией, как выключение после приготовления кофе. Очень часто такие приборы постигает печальная участь, ведь они могут взорваться, потому что у них отсутствует автоматизация. Следовательно, для того чтобы работа прибора была безопасной, а его «жизнь» была долгой, необходимо принять определенные меры.

Один из вариантов – это использование специального термовыключателя, который будет отключать кофеварку. Минус такого способа в том, что выключатель будет срабатывать только при температуре корпуса выше 120 градусов. А при такой температуре в резервуаре кофеварки, как правило, вода отсутствует полностью. В результате все это приведет к тому, что корпус кофеварки будет перегреваться, а количество требуемой энергии увеличится в несколько раз. Оптимальный вариант – применить датчик движения, он самостоятельно отследит момент подачи кофе в кофейник.

PIR (motion) Sensor (пиромодуль) – что это?

Данная аббревиатура расшифровывается следующим образом:

PIR – Passive Infra-Red;

ПИР– Пассивный Инфракрасный.

Так что же это такое? Данное устройство преобразует инфракрасное излучение (точнее, изменение его интенсивности) в электрический ток. В определенных материалах кристаллической породы, если изменить температуру, возникает пиростатический эффект. Именно на этом эффекте и основывается работа пиромодуля. Температура в материалах изменяется как раз за счет инфракрасного излучения.

Электрическое поле необходимо зарегистрировать, но для этого нужно, чтобы оно изменилось. А при изменении кристаллические диэлектрики будут компенсированы свободными электрическими зарядами. Все датчики, построенные с помощью пироэлектриков, обладают этим свойством. А значит, все они смогут отследить даже малейшее изменение в интенсивности излучения. При всем этом сам пиромодуль (его температура) не окажет никакого влияния на результаты измерения.

Чтобы защитить пиро-сенсор от различных негативных воздействий и различных помех, необходимо заключить его в герметичный корпус из металла. В корпусе обязательно должно быть окошко, пропускающее свет (узкий диапазон излучения). Для того чтобы свет проходил в таком диапазоне, окно должно быть закрыто режекторным инфракрасным фильтром. Спектральная характеристика фильтра – 10мкм (1*104нм).

Устройство импортного пиромодуля:

– помимо самого пиро-сенсора за инфракрасным фильтром также расположен специальный усилитель. Он работает на униполярном малошумящем транзисторе. На схеме вверху показано как включать пиромодуль «PIR D203S» (иностранное производство), а также его цоколевка.

Для того чтобы подключить советские пиромодули, потребуется установка полевого транзистора. Вверху на схеме показано, как включить «ПМ-4» (советское производство), а также его распиновка.

Раньше пиромодули секретно разрабатывались в военно-промышленных комплексах. Они устанавливались в ракеты и другие подобные устройства, были частью Тепловых Головок Самонаведения или ТГС.

Сегодня применение модулей в гражданской технике широко распространено. Самое распространенное направление – детекторы движения в системах сигнализации и в системах управления освещением. На картинке выше приведен пример, датчик «Feron LX20/SEN5», который предназначен для системы управления освещением.

Каких результатов нужно добиться при усовершенствовании кофеварки?

  • Кофеварка должна обесточиваться сразу же, как только кофе начнет поступать в кофейник. Процесс завершится и без электроэнергии, для его завершения будет достаточно тепловой энергии, которая накопится корпусом.
  • Кофеварка должна аварийно отключаться при превышении температуры в 120 градусов. В противном случае она перегорит из-за отсутствия воды.

Блок управления кофеваркой (схемы).

На данном рисунке представлена блок-схема. Датчик движения подает сигналы в блок управления. Блок управления, в свою очередь, может отключать электромагнитное реле в нужный момент. А благодаря электромагнитному реле в нужный момент отключается вся кофеварка.

На данной схеме изображен блок управления в электрическом варианте. Элементы схемы и их назначение:

  • ПМ-4 – это пиромодуль без встроенного усилителя;
  • VT1 – с его помощью сигнал пиромодуля усиливается;
  • DA1-1-DA1-2 – корректирует усиление сигнала пиромодуля;
  • VD1 – датчик температуры, в основе которого лежит германиевый диод;
  • DA1-3 – усиливает сигнал от температурного датчика;
  • DA1-4 – стабилизирует виртуальную землю;
  • VS1 – блокирует реле Р1, его питание. Является пороговым элементом;
  • VT2 – это реле выполняет задержку в определенные моменты. Например, не дает кофеварке отключиться во время процессов перехода, в то время как питание уже подано;
  • Z1 – стабилизирует напряжение в 12 Вольт;
  • Z2 – стабилизирует напряжение в 8 Вольт.

Конструкция и ее детали.

На картинке представлена печатная плата, на которой и собраны все детали, за исключением температурного датчика. Размеры платы – 45х85мм.

Здесь представлена плата непосредственно в сборе.

Как уже говорилось, температурный датчик изготовлен с использованием германиевого диода. Крепление для датчика сделано из жести консервной банки.

Датчик крепится на корпус кофеварки, для более надежного крепления подойдет силиконовый герметик. Также можно нанести каплю термопасты КПТ-8 между корпусом и кронштейном. Провод МГТФ используется для подключения датчика (фторопластовая изоляция).

В подставке кофеварки необходимо просверлить два отверстия.

Эти отверстия нужны для проведения пяти проводов. Два провода нужны для питания, один провод будет управлять нагрузкой и еще два от термодатчика. Блок управления сделан таким образом, что в любое время будет пригоден для ремонта.

Глазок пиромодуля необходимо обеспечить защитой. Для этой цели прекрасно подойдет полипропиленовая пластинка. Такую пластинку можно взять в одноразовом шприце, отрезав от поршня. Пиромодуль работает в довольно узком спектре инфракрасного излучения. Этот спектр можно блокировать простым стеклом, однако полипропилен будет его пропускать.

Дополнительные материалы.

ссылка для скачивания инструкции по эксплуатации данной кофеварки.

Датчик движения – дополнительные схемы: –  электрическая схема датчика (Извещатель ИОП 409-1»).–  элементы датчика той же марки.–  элементы блока питания и его схема.



Также рекомендуется ознакомиться с Датчиком угарного газа




Как подключить датчик движения своими руками

Инструкция по самостоятельному монтажу датчика движения.


Содержание:

Самостоятельное подключение датчика движения

Сейчас на рынке широко представлены разнообразные датчики движения (ДД). Датчики движения применяются для разных целей. Часто с помощью датчиков движения управляют освещением в помещениях, где люди находятся непродолжительное время. Это могут лестницы, коридоры, кладовые, другие помещения. С помощью ДД управляют автоматическими дверьми, вентиляцией, кондиционерами другими устройствами. Часто датчики движения являются элементами систем сигнализации.

Практика показывает, что применение датчиков движения для управления освещением приводит к заметной экономии электроэнергии и затраты на установку оборудования быстро окупаются.


Датчики движения могут работать, используя различные физические принципы. Промышленность выпускает акустические, ультразвуковые, инфракрасные, микроволновые ДД. Некоторые из них являются активными, некоторые пассивными. Активные ДД посылают какой либо сигнал, а затем анализируют отклик. Пассивные датчики движения воспринимают сигналы от объектов находящихся в их зоне действия. Примером пассивных ДД являются инфракрасные датчики.

Несмотря на различие принципов, положенных в основу работы разных датчиков, их объединяет схожая логика работы. Обычно, при появлении в зоне действия датчика движущегося объекта, внутри устройства замыкается встроенный контакт и фиксируется во включенном состоянии некоторое время. Сигнал, выработанный контактом, может использоваться для управления различными исполнительными устройствами.

Кроме выдержки времени, важнейшим параметром датчика движения является зона обнаружения датчика. Она характеризуется расстоянием до движущегося объекта и углом, под которым ДД «видит» объект. Зона обнаружения в большой степени зависит от высоты и места установки датчика движения. Большинство ДД устанавливается на потолке или в верхней части стен. Тем самым обеспечивается максимальный «обзор» датчика. Примеры диаграмм различных зон обнаружения приведены на рисунке.


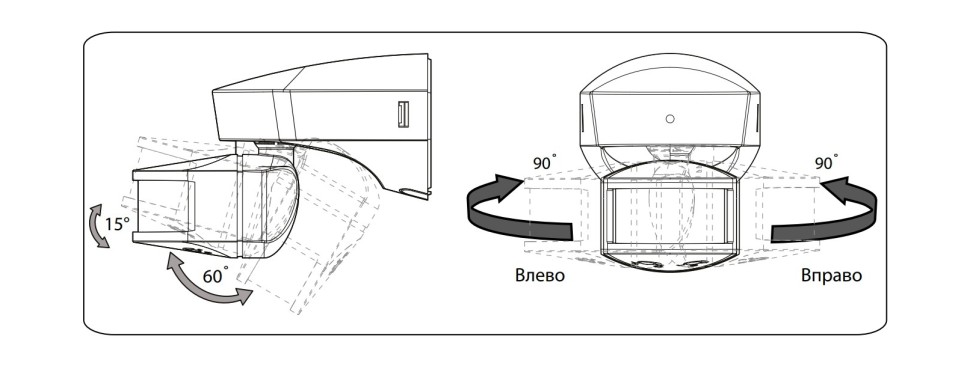

Часто для получения необходимой зоны обнаружения приходится использовать не один а несколько датчиков движения. Например, на лестницах приходится устанавливать датчик движения на каждой лестничной клетке.

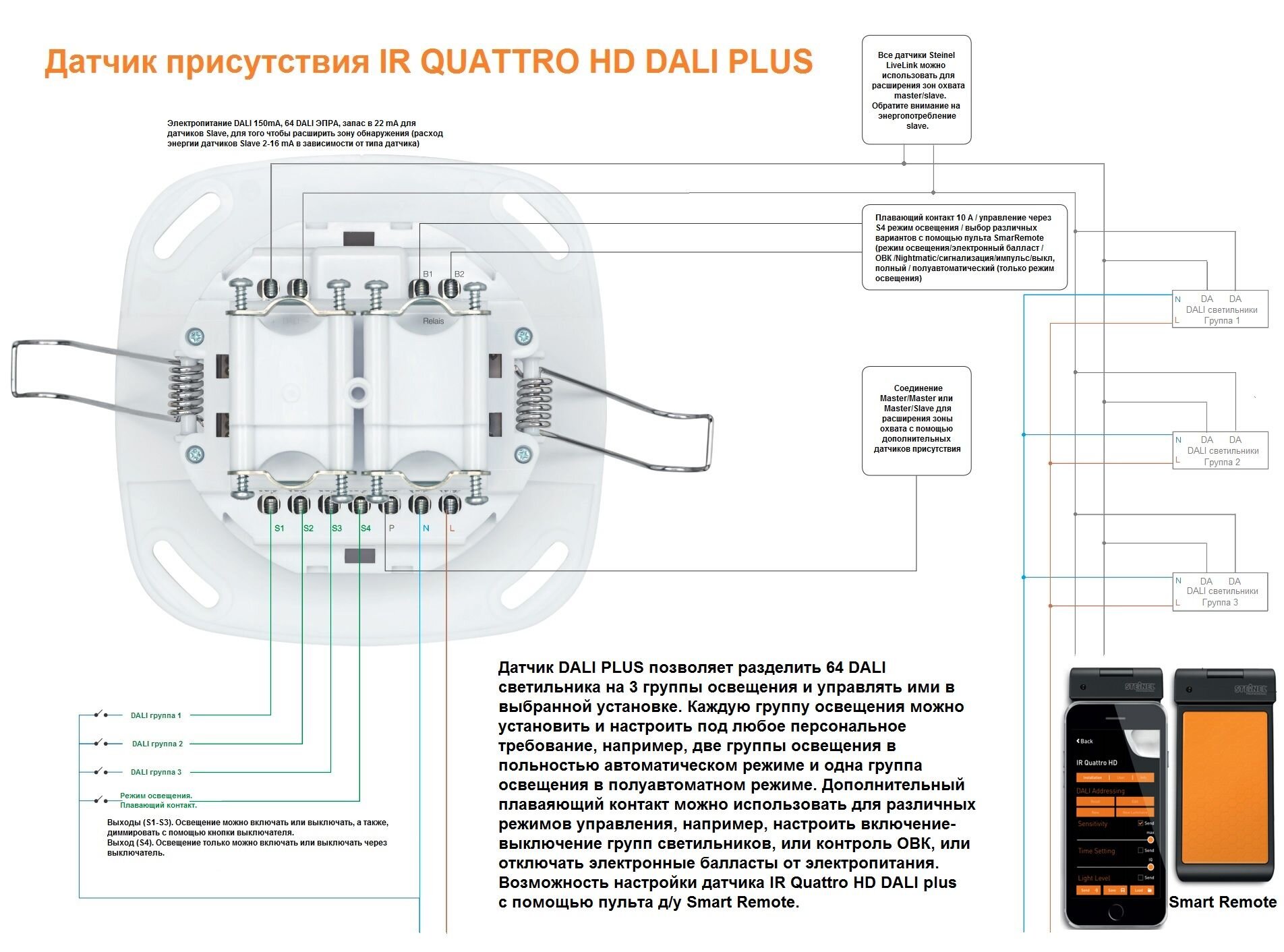

Схемы подключения датчиков движения

У датчиков движения с одним встроенным контактом обычно имеется три клеммы. Две из них служат для питания ДД. На одну из клемм подается фаза. Фазная клемма помечается символом L. На другую клемму подается ноль (N). Третий вывод – выход фазы с контакта. В некоторых случаях замыкающий контакт имеет два вывода. Тогда, для подключения фазы с контакту, между одной из клемм контакта и клеммой L устанавливают перемычку.

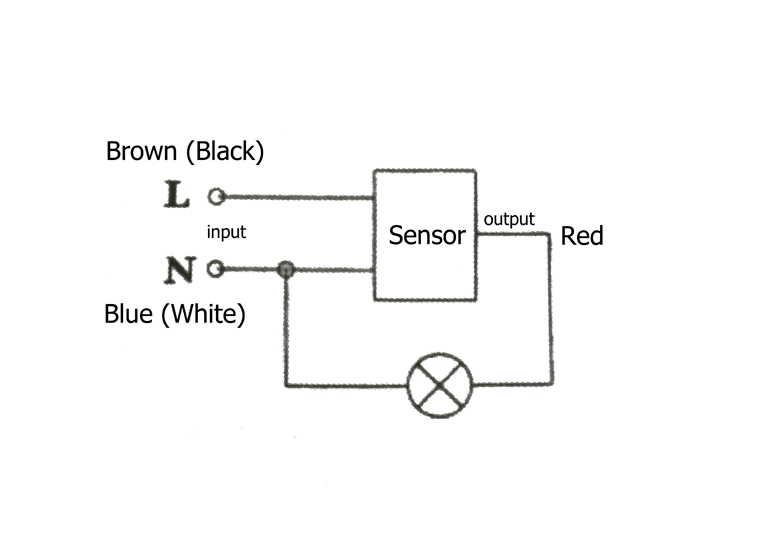

На рисунке показана простейшая схема управления освещением с помощью одного датчика движения.


Схема будет работать следующим образом. При появлении человека в зоне обнаружения, датчик движения сработает, замкнется встроенный контакт и подаст фазу на лампу. Лампа будет гореть, пока будет продолжаться движение или не закончится выдержка времени. После окончания временной выдержки контакт разомкнется. Для того чтобы не совершать ненужных движений чтобы зажечь лампу вновь, можно установить выключатель, с помощью которого можно зашунтировать (замкнуть) встроенный контакт датчика движения. С помощью выключателя можно будет включить свет, чтобы он горел постоянно. Схема с выключателем представлена на рисунке.


Часто с помощью датчиков движения управляют светильниками в местах, где имеется естественное освещение в светлое время суток. В таких случаях целесообразно применять ДД со встроенным датчиком освещенности, который днем блокирует работу аппарата.

Параллельная работа двух датчиков движения

Случается, что зона обнаружения одного датчика движения не покрывает всего помещения, где может появиться человек. Такая ситуация характерна, например для длинного коридора, когда свет должен загореться независимо от того, в каком конце коридора появится человек. В этом случае можно использовать два датчика движения работающие параллельно.


Нетрудно заметить, что данная схема, с электрической точки зрения, мало отличается от схемы с выключателем. Как и в схеме с выключателем оба контакта датчиков движения включены параллельно и взаимно шунтируют друг друга. То есть, лампа включится при срабатывании любого из двух датчиков. Данная схема масштабируема. Это означает, что можно бесконечно наращивать количество датчиков движения работающих параллельно. Увеличение количества датчиков может потребоваться, например, для освещения лестниц имеющих несколько пролетов.

Важно! Используя подобные схемы нужно обязательно помнить, что все датчики движения должны питаться от одной и той же фазы. В случае несоблюдения этого правила, при одновременном срабатывании двух датчиков, может произойти короткое замыкание.

Иногда с помощью датчиков движения приходится управлять более мощными нагрузками, чем одна или несколько лампочек. Тогда в силу вступает ограничение по максимально допустимому току встроенного контакта. Предельно допустимый коммутируемый ток можно узнать из паспорта изделия. Часто производители указывают этот ток на корпусе прибора. Если ток потребления нагрузки превышает «возможности» датчика движения, тогда нагрузку включают с помощью магнитного пускателя, а управление пускателем осуществляют с помощью датчика движения.

На рисунке приведена схема управления мощной нагрузкой с помощью датчика движения и магнитного пускателя.


Часто датчики движения могут находиться на значительном расстоянии от управляемой нагрузки. При этом приходится прокладывать довольно длинные кабельные трассы. Это может быть сопряжено со значительными материальными затратами, а, иногда, и просто невозможно. Для этих случаев производители предлагают датчики движения со встроенным радиоканалом (беспроводные ДД). В последнее время подобные аппараты находят широкое применение в системах «умного дома».

Датчик движения для управления светом

Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях – в промышленных помещениях, на улице или дома. Буквально десяток лет назад все ограничивалось лампочками да выключателями, но сегодня даже обычному потребителю строительный рынок предоставляет огромное разнообразие механизмов и устройств, значительно облегчающих его жизнь.

В этой сфере, пожалуй, нет изобретения более гениального, чем датчики движения для включения света. Что это такое, как они устроены и почему работают, а также способы их применения и подключения будут рассмотрены в данной статье. Установить датчик движения в нужном месте и подсоединить все провода сможет даже обычный человек, не владеющий продвинутыми знаниями в области светотехники.

Что это такое?

Это электронное устройство, имеющее в своей конструкции специальный детектор, который реагирует на появление живого существа в зоне своей видимости. Он применяется как автоматический включатель света и других электронных приборов в тот момент, когда обнаружит человека. Существует выключатель с датчиком движения, который уже встроен в него. Принципиальную схему его работы и то, как устроен прибор, мы рассмотрим далее.

Какие бывают виды?

Какие они бывают? По способу реагирования на движущиеся объекты, от которого зависят характеристики датчиков, различают несколько видов:

  • Периметрические – имеют определенный периметр, при появлении признаков жизнедеятельности на нем они срабатывают, выполняя поставленную задачу. Это обычный тип, который используется для освещения (чаще всего улицы).
  • Внутренние – имеют сравнительно ограниченный радиус работы, обычно он направляется на ворота или дверной проем. Кто-то появляется – свет зажигается.
  • Периферийные – применяются в охранных системах и сигнализации, срабатывают при пересечении объектом определенной линии, например, забора.
Разнообразие моделей изделий

По принципу своей работы они делятся также на несколько категорий:

  • Ультразвуковой – датчики включения света реагируют на появление звука при высокой частоте.
  • Инфракрасный датчик движения – срабатывают на наличие движущегося теплого объекта в периметре работы.
  • Микроволновой – более редкий вид, следит за появлением высокочастотных волн.
  • Пассивные – только принимает излучение, и на него же реагирует.
  • Активные – сам излучает эти волны, проецируя их на движущийся объект, что повышает точность определения, когда вы движетесь.

На что они могут срабатывать?

  • На тепло – если проходит человек или даже кот пробегает, чувствительность настраивается на самом приборе.
  • На звук – скажете что-то, даже шепотом, и свет загорится.
  • На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.

Способы установки:

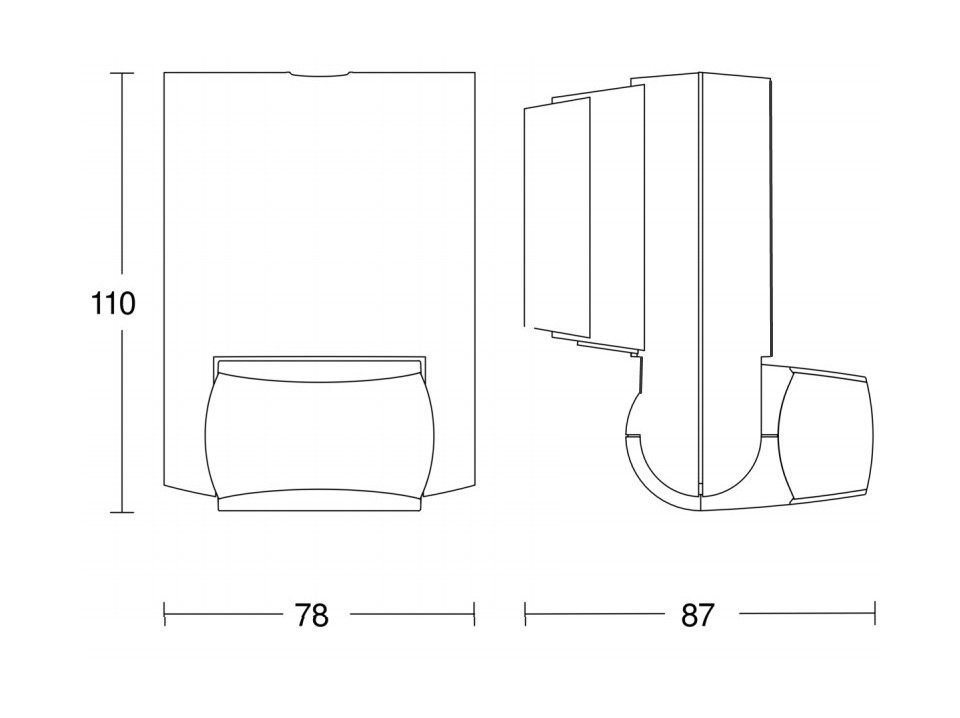

  • настенный;
  • потолочный датчик движения для включения света;
  • врезной;
  • скрытый;
  • вкручивающийся в светильник (патронный тип).
Потолочный, настенный и патронный тип

Для чего же нужно применение инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя детектор движения на интересующий вас периметр. Если появляется движение или звук в заданном месте, свет включается. Это полезно как в охранных целях, так и в местах, где не очень удобно использовать выключатель – на улице, где руки постоянно заняты чем-то (обычно он крепится на потолок). А так получается, что если вы в поле зрения детектора, то свет горит, только вы ушли – он погас. Приведенная выше классификация расскажет вам, как выбрать модель под свои нужды.

Принцип работы

Устройство датчика движения очень похоже на работу обыкновенного кнопочного выключателя, то есть он выполняет такую же работу. Только вместо механической кнопки, которая разрывает активную фазу, здесь работает программа, которая соединяет контакты в случае срабатывания системы включения освещения и разъединяет их в состоянии покоя.

Каков принцип работы датчиков движения? Главным элементом является именно детектор, задача которого – постоянно мониторить состояние выбранной для него территории. В него уже заложены параметры окружающей среды, он проводит постоянное сравнение текущей ситуации с тем, что ему уже известно. Температура человека гораздо выше, чем средняя температура окружающей среды, поэтому, когда датчик движения для освещения обнаруживает достаточно плотное тепловое пятно, выделяемое на картинке красным цветом, явно выделяющееся на фоне всего остального, он дает команду цепи замкнуться. Когда картина вновь стабилизируется, следует команда, цепь разъединяющая.

Реагирование на разницу температур

Такая же история и со звуком – стандартные условия подразумевают наличие какого-то звукового шума, на который датчик не реагирует. Стоит только чему-либо этот порог превзойти, сразу же срабатывает программа соединения контактов для освещенности.

Тепловые датчики движения работают за счет очень маленького тока, который постоянно протекает через них даже тогда, когда свет выключен. Такой принцип работы стал причиной появления проблемы, с которой сталкиваются владельцы люминесцентных и светодиодных ламп – мигание в выключенном состоянии. Установка резистора или конденсатора параллельно сети от датчика к лампочке поможет исправить эту проблему.

Подключение датчика движения

Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

Подключение датчика движения без выключателя и с ним

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

Подключение детектора с использованием фотореле

Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

Размыкание цепи между датчиком и лампочкой

Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

Заключение

Сейчас даже такие сложные электронные механизмы, как датчики движения, нашли применение в быту. Изобретатели создали такой модуль, который прекрасно справляется с задачей автоматизации освещенности определенной территории. Он помогает тогда, когда у человека заняты руки и он не может каждый раз пользоваться механическим выключателем. Также освещение с датчиками движения стоит на страже вашего имущества, включаясь при движении в доме или во дворе. Особенно продвинутые модели подключаются к охранной системе, включают сирену и даже могут отправить сигнал тревоги на пульт частного охранного предприятия.

Выбрать датчик, срабатывающий на движение, не составит труда, установка своими руками датчика движения для освещения очень проста, с ней справится даже человек, никогда не имевший дел с электричеством. Соблюдайте технику безопасности – помните, что вы ведете работу со смертельно опасным напряжением. Не забывайте мысленно благодарить человека, который изобрел датчик движения, каждый раз, когда свет сам включится в нужный момент.

Как облегчить себе жизнь с датчиками движения

Вы, наверное, видели их - датчики, наблюдающие из углов комнат в офисных зданиях, торговых центрах и общественных туалетах. Если вы внимательно понаблюдаете за ними, вы, вероятно, заметите небольшой светодиод, который загорается, когда вы двигаетесь, и гаснет, когда вы стоите на месте. Это пассивные инфракрасные (PIR) датчики, та же технология, которая включает свет, когда вы входите в офис в нерабочее время, или активирует сигнализацию на основе изменения тепловых сигнатур в комнате.

Хотя эти датчики отлично подходят для стандартного освещения и безопасности, любители могут использовать эти датчики для управления широким спектром электроники. Не волнуйтесь, если у вас нет микропроцессора или опыта работы с подобными технологиями; Вы можете весело провести время и улучшить свою жизнь с помощью ИК-датчиков независимо от уровня вашего мастерства.

Микроконтроллер не требуется

В то время как датчики PIR могут использоваться с Arduino и другими платами микроконтроллеров, те, которые лучше всего подходят для использования в хобби (датчик с белой полусферной линзой, похожей на мяч для гольфа, электрическими разъемами, называемыми разъемами, и парой ручек потенциометра), являются умными Достаточно для выполнения простых задач без программирования.

Соединения обычно включают в себя контакты заземления (GND), разъема напряжения (VCC) и выхода (OUT), хотя в зависимости от модели вам может потребоваться снять полусферическую линзу, чтобы увидеть, какой контакт какой. Заземление, как вы догадались, подключается к заземляющему или отрицательному проводу, а разъем напряжения подключает датчик к соответствующему источнику напряжения. Затем просто подключите выходной контакт к тому, что вы хотите, чтобы датчик сработал.

Но так же, как свет в вашем офисе не включается и не выключается во время движения, датчик может работать и после того, как он сработал.Вот тут и пригодятся потенциометры. Их можно настроить на то, чтобы устройство оставалось включенным в течение определенного периода времени, обычно от нескольких секунд до нескольких минут.

Например, если у вас есть вентилятор, который вы хотите продолжать работать, когда кто-то находится в комнате, вы можете настроить датчик PIR на длительную задержку отключения. Это будет держать ветерок без какого-либо сложного программирования.

дополнительных возможностей с Arduino, Raspberry Pi и др.

С датчиком PIR, блоком питания и вольтметром вы на пути к какой-нибудь крутой технике. Jeremy S. Cook

Если эти датчики могут управлять вентиляторами, освещением или другой электроникой сами по себе, вы можете сделать их сильнее, только подключив их к плате разработки микропроцессора, такой как Arduino. Для этого подключите заземление к отрицательному проводу, который используется совместно с вашей платой, а разъем напряжения - к соответствующему источнику питания. Затем выходной контакт можно подключить к входному контакту, запустив любое действие, которое вы запрограммировали на свое устройство. Затем, взмахнув рукой или войдя в комнату, вы начинаете действовать.

Освоив несколько базовых задач с датчиками, вы можете легко связать свой PIR-датчик с микропроцессором, используя настройку для отслеживания домашней активности, создать свою собственную систему сигнализации, запрограммировать умного помощника, который будет приветствовать вас, когда вы вернетесь домой, вызвать Рождество горит или делайте снимки с помощью камеры на базе Raspberry Pi.

PIR-датчики

- это удивительные устройства, которые могут использоваться в самых разных целях, в том числе для поддержания работы вентилятора, работы увлажнителя или освещения на чердаке. Еще одно интересное приложение для датчика PIR без микропроцессора: автоматическая настройка триггера камеры.Он использует оптоизолятор для управления камерой, но не требует дополнительного «интеллекта», что упрощает сборку. Вот как я это сделал:

Как сделать ночник с датчиком движения своими руками

Это четвертый эпизод в нашей серии видео из шести частей, где Боб Клагетт из I Like to Make Stuff берет на себя домашние проекты DIY, вдохновленные особенностями нового Ford F-150 .

Вы знаете, что такое упражнение: вы просыпаетесь посреди ночи, чтобы выпить стакан воды или пойти в ванную.Но есть ли что-нибудь более неприятное, чем блуждание в кромешной тьме? Установив светодиодные фонари с датчиком движения под основанием кровати, вы избавитесь от этой проблемы в этом проекте «сделай сам». Свет достаточно яркий, чтобы помочь вам сориентироваться, но достаточно незаметный, чтобы не беспокоить вашего партнера и не мешать вам снова заснуть. Это идеальный совет для молодых родителей, комнат в общежитиях, партнеров с разным расписанием и всех, кто ищет разумное и простое решение для своего сна.Этот проект DIY был вдохновлен светодиодным освещением коробки в Ford F-150, которое позволяет легко перемещать оборудование в грузовик и выходить из него даже в темноте.

Готовы сделать собственный ночник с датчиком движения? Посмотрите видео выше и выполните следующие простые действия.

Шаг 1. Отрежьте светодиодные ленты по размеру вашей кровати

Приобретите рулон светодиодных лент, длина которого соответствует периметру вашей кровати. Обрежьте полоску только в отмеченных точках ножницами, чтобы убедиться, что это безопасно.

Шаг 2: Прикрепите полоски под кроватью

Снимите защитную ленту и прикрепите светодиодные фонари под кроватью. Некоторые светодиодные ленты бывают разных цветов. Если вы используете разноцветную полоску, с помощью пульта дистанционного управления RGB выберите цвет, под которым вы хотите просыпаться перед сном.

Шаг 3: Подключите светодиоды и датчик движения

Подключите светодиоды к датчику движения, а затем подключите датчик движения к розетке.

Шаг 4: Установите или разместите датчик движения

Разместите датчик движения в любом месте комнаты. Лучшее место, вероятно, будет на полу под кроватью или на прикроватной тумбочке.

Всего за несколько простых шагов у вас теперь есть собственный настраиваемый ночник с датчиком движения! Следите за новостями, чтобы увидеть больше эпизодов из серии DIY, вдохновленных Ford F-150.

DIY Motion Sensing LED Hallway

Home Automation // My First Arduino Project

Tl; dr: Я покрыл периметр коридора своей квартиры причудливыми светодиодными лентами.Над всеми дверными проемами установил датчики движения. Я написал кучу кода Arduino. Теперь, когда вы активируете один из датчиков движения, коридор освещается с этой точки наружу, создавая эффект «взлетно-посадочной полосы». Вот как.

Несколько недель назад я познакомился с классом Arduino в моем местном хакерском пространстве, NYC Resistor, и был вдохновлен!

Я хочу установить датчики движения и умные светодиодные ленты в прихожей нашей квартиры. Я заставлю их создать эффект взлетно-посадочной полосы / погони, при котором огни загораются последовательно (наружу) в обоих направлениях от места срабатывания датчика движения.Также может быть кнопка, которая заставляет свет оставаться включенным на неопределенный срок, например… выключатель света! И способ изменить цвета.

http://www.adafruit.com

Вот наша сегодняшняя прихожая, с уродливым ослепляющим «светом груди»:

Скучно «раньше» с потолочной подсветкой

Я не видел ничего на Instructables, похожего на меня предвидение. Это наиболее похожий пример предшественника, который я мог найти, и он является учебным, но это лестница (а не коридор) с множеством отдельных светодиодных лент.Вот видео-демонстрация:

Подобно моей идее, но с лестницей

Эта лестница - действительно полезный пример, и я думаю, что в конечном итоге я буду использовать много тех же частей. Но мои настройки будут другими.

Ниже приведен пример с более длинными светодиодными полосами (больше похожими на те, которые я хочу использовать), выстилающими коридор, но нет никакой «анимации», кроме затухания всех светодиодов вместе от 0 до 100% яркости при срабатывании датчиков:

Пока это работает, я не думаю, что это самая элегантная установка.На мой взгляд, подсветка для дома тоже слишком фантастична; Полосы у потолка кладу, как обычное домашнее освещение.

ДЕТАЛИ BRAINSTORM

Мы будем использовать эстетически приятное оборудование, чтобы рассеять свет и скрыть некрасивую проводку, например этот металлический канал, который мой сосед по комнате Райан нашел на Alibaba:

В предыдущем видео-примере также не используются индивидуально адресуемые светодиоды. полосы, такие как продукты NeoPixel, которые предлагает Adafruit:

AdaFruit NeoPixels

Адресные светодиодные ленты - это пижамы для кошек; колени пчелы.

Мне нужен этот элемент управления на уровне пикселей. С NeoPixels сверхдлинные светодиодные ленты серии могут управляться всего с одного вывода данных на плате Arduino!

ПЕРВЫЕ ПОКУПКИ

После некоторого подсчета таблиц и схем я заказываю эти детали:

Надеюсь, мне удастся запитать эти биты и связаться друг с другом хотя бы потому, что эти светодиодные ленты не самые дешевые. Недавно я прошел 4-месячный учебный курс по науке о данных, поэтому у меня есть некоторый опыт программирования.Код Arduino больше похож на C ++, чем на Python. Однако я очень мало знаю об электротехнике, что здесь в некотором роде критично. Думаю, я должен все подключить к общей земле, иначе у меня возникнут странные проблемы с синхронизацией.

Я использую это руководство на сайте Adafruit, чтобы оценить необходимую мне силу тока.

ПРОБЛЕМЫ

  • Длинный выпуск светодиодных лент.

Две светодиодные ленты, которые я только что заказал, являются самыми длинными, доступными на сайте AdaFruit, по 5 метров каждая, и они рекомендуют подавать на каждую полосу некоторую мощность через каждый метр или около того.Я не знаю, как это сделать во время тестирования: зажимы «Аллигатор»? Для меня реализация будет нелегкой. Однажды я пробовал паять, не получалось. Вызвать ли проблемы из-за длины кабеля питания и кабеля данных?

Adafruit настоятельно рекомендует использовать для буферизации питания светодиодных лент NeoPixel с помощью конденсаторов емкостью 1 кФ, чтобы предотвратить выбросы питания при запуске, поэтому я взял 5 шт. Нужен ли мне один для каждого места, где я запитываю полосу питания? Или только по одному конденсатору на каждый блок питания? Мне вообще понадобится больше провода? Только время и тестирование покажут!

А пока мне нужно дождаться доставки запчастей.Надеюсь, если я их побеспокою, приятные люди из NYC Resistor или магазина запчастей Arduino на Манхэттене (Tinkersphere) дадут какие-то советы, пока я ломаю вещи.

DIY Светодиодный индикатор движения с подсветкой для батарейного отсека

Ресурсы проекта

Обзор продукта: Автоматическое освещение с датчиком движения Модуль светодиодной ленты

Обзор

Мы все были там, пытаясь найти что-нибудь в темном или тускло освещенном шкафу, но нам нужен фонарик, чтобы пройти через темную бездну.Многие неглубокие туалеты в домах не имеют освещения, поскольку они полагаются на другой свет из комнаты. Либо это, либо у них есть печально известная лампа накаливания и натяжная веревка, которые могут мешать и представлять опасность в тесноте. В этом посте своими руками будет рассказано, как добавить безопасный светодиодный светильник для шкафа с батарейным питанием менее чем за 20 минут!

Комплект светодиодных лент, активируемых движением, имеет все необходимое для создания качественного света в этом темном шкафу. Гибкая светодиодная лента с питанием от батареи является дискретной и бывает разных размеров, которые можно сократить и настроить в зависимости от шкафа.Попрощайтесь с надоедливыми выключателями и забывайте выключить свет в шкафу. В этом шкафу есть датчик движения, который автоматически включает свет при входе и выключается через 10 секунд, если движение не обнаружено.

Что входит в комплект? Комплект светодиодных лент, активируемых движением, можно купить здесь. В комплект входят 3 основные части:

  1. 8AA Держатель батареи
  2. Датчик движения
  3. Светодиодная лента (от 20 дюймов до 16,4 футов)

Эти детали имеют клейкую основу для быстрого и простого монтажа.Все они подключаются через ввинчивающиеся клеммы на датчике движения, маленькие и дискретные, что делает их почти беспроводными светодиодными светильниками для шкафов. Для этого конкретного проекта используйте светодиодную ленту высокой плотности. Единственное решение перед покупкой для этого проекта - определить, какая длина полосы лучше всего подходит для туалета. Выберите длину, которая вам больше всего подходит, помня, что полоску можно обрезать каждые 2 дюйма, что позволяет при необходимости подбирать более индивидуальные размеры. Батарейки в комплект НЕ входят ... единственное, что вам понадобится, это батарейки для питания лент, которых хватит примерно на 15 часов без подзарядки.Это должно длиться некоторое время, учитывая, что датчик движения будет отключать питание всякий раз, когда шкаф не используется.


Руководство по установке

Шаг 1

Питание от аккумулятора: Возьмите аккумулятор и убедитесь, что тумблер находится в положении ВЫКЛ. Снимите крышку и вставьте 8 батареек AA; плоская сторона батарей всегда упирается в пружину внутри батарейного блока.


Шаг 2

Подключение всех частей: Теперь, когда аккумуляторная батарея готова к работе, пора соединить все части.Сначала подключите аккумуляторную батарею к датчику движения: используйте отвертку с плоской головкой, чтобы поднять клеммы, затем подключите черный провод от аккумуляторной батареи к входной клемме V-, а красный провод - к входной клемме V +. Используйте отвертку, чтобы затянуть зажимы, чтобы сделать надежное соединение, удерживая провода на месте.

Затем возьмите свою светодиодную ленту, у которой на одном конце будут 6-дюймовые провода. Подключите провода к выходной стороне переключателя датчика движения. И снова черные - V- и красные - V +.


Шаг 3

Проверка и устранение неисправностей Плохие соединения Перед тем, как перейти к шагу 4, проверьте индикаторы, повернув тумблер на боковой стороне аккумуляторной батареи в положение ВКЛ. Подойдите к датчику движения, чтобы убедиться, что огни включаются и работают должным образом. Если они загорятся, переходите к следующему шагу.

Если они не загораются сразу, сначала убедитесь, что все батареи правильно размещены в держателе для батареек.Отрицательный (плоский) конец должен находиться на пружинных контактах всех 8 аккумуляторов. Если это не решит проблему, убедитесь, что все провода находятся в правильном месте (красный к +, черный к -). В качестве последней проверки убедитесь, что клеммы плотно прилегают к проводам и контактируют с многожильным проводом, а не с защитным покрытием. При необходимости удалите покрытие с помощью приспособлений для зачистки проводов.


Шаг 4

Проверка положения датчика движения для туалета Это, вероятно, самый сложный этап установки, который сложно назвать сложным… этот этап может быть проще с помощником.Этот шаг гарантирует, что датчик движения активируется, когда необходим свет в туалете. Датчик движения представляет собой простой переключатель с куполообразным «глазком», который включает переключатель при обнаружении движения и выключает его через десять секунд отсутствия движения.

Размещение датчика важно для освещения в шкафу с обнаружением движения, потому что вы хотите, чтобы он находился в месте, которое будет улавливать движение, как только вы войдете в шкаф или откроете дверь шкафа. В изображенном на картинке приложении требовалось точное размещение, так как в двери есть прорези.Это означало, что если датчик движения был размещен прямо перед дверями, он обнаруживал движение, когда кто-то проходил мимо, и включал свет, когда в нем не было необходимости. Чтобы работать с максимальной эффективностью, необходимо устранить это.

Лучшее место для активации движения - использовать его в качестве дверного датчика. Поместите переключатель так, чтобы он улавливал движение двери, как только она двигается, для мгновенного освещения. Это самый чистый и привлекательный способ, так как переключатель активируется и включает свет прежде, чем вы даже заметите, что было темно.В этой установке датчик был помещен в задний угол. Таким образом, он не будет улавливать движение людей, проходящих мимо, но сработает, как только раздвижная дверь откроется, когда он обнаружит движение сбоку.

Для проверки размещения датчика лучше всего включить аккумулятор и удерживать датчик в нужном месте. Стойте на месте и попросите другого человека пройти в том месте, где вы не хотите, чтобы свет загорался. Убедитесь, что датчик движения находится в месте, которое не видит движения в этом месте.Затем убедитесь, что свет включается, когда открывается дверь или когда кто-то входит в шкаф. Как только вы найдете лучшее место для датчика, отметьте это место карандашом.


Шаг 5

Установка датчика движения и аккумуляторной батареи: Теперь, когда все испытания и планирование завершены, мы можем установить датчик. Снимите подкладку с двусторонней ленты на обратной стороне датчика движения. Иногда использование лезвия бритвы или острого лезвия может помочь снять подкладку. Как только липкая сторона откроется, плотно прижмите переключатель к месту, отмеченному карандашом для датчика движения.

Выполните те же действия для аккумуляторной батареи и установите рядом с датчиком. Убедитесь, что вы установили устройство выше, чтобы повсюду не проходили провода, и вы получите беспроводной светодиодный светильник для шкафа, предназначенный для этого приложения.


Шаг 6

Монтажная планка для светодиодных лент: Все, что осталось установить, это светодиодные ленты на 12 В. Медленно снимите подложку со световой полосы, плотно прижимая ее к потолку по прямой линии.Вам нужно, чтобы полоска была направлена ​​к передней части неглубокого шкафа (как на фото). В этом приложении подойдет полоска на расстоянии около 6 дюймов от передней части шкафа. Если вы задаетесь вопросом, где разместить свет, помните, что в идеале вы хотите, чтобы свет был таким, где он будет покрывать большую часть или целевую область, которую вам нужно освещать.


Шаг 7

Проверьте свой новый светильник для туалета с обнаружением движения: Убедитесь, что переключатель на держателе батареи включен, и проверьте свет несколько раз, войдя в шкаф и выйдя из него.

Поздравляем, вы решили эту непростую проблему освещения туалета эффективным и экономичным решением!


Датчик движения Wi-Fi для Интернета вещей с оповещениями по электронной почте

В этом блоге мы представляем, как создать датчик движения Wi-Fi PIR с питанием от аккумулятора и уведомлениями по электронной почте менее чем за 20 фунтов стерлингов. Устройство постоянно следит за движением. Каждый раз при обнаружении движения устройство отправляет уведомление на вашу электронную почту. Он подключается к Интернету через сеть Wi-Fi с помощью модуля Wi-Fi Things On Edge Cricket ® , поэтому вам не требуется дополнительный концентратор Интернета вещей.

Инструкции состоят из следующих шагов:

  • Объяснение проекта с использованием схем Fritzing

  • Сборка

  • Настройка IFTTT и электронной почты

  • Модуль

    Настройка модуля IoT 90

    IoT 90 Подключение модуля IoT 90

    Интернет

Этот блог также поддерживается с полным видео, которое включает все инструкции

Перед тем, как начать, убедитесь, что у вас есть следующие компоненты:

  1. Модуль Wi-Fi Cricket (https: // www.thingsonedge.com/)

  2. HC-SR501 Датчик человеческого тела

  3. MP1584EN Понижающий преобразователь постоянного тока

  4. Аккумулятор 9 В

  5. 4 3x розетка

    9023 Гнездо / гнездо

    Если вы готовы, приступим!

    Сборка

    Мы используем модуль датчика PIR (HC-SR501), который легко доступен на Amazon и других интернет-магазинах. Модуль обнаруживает движения и устанавливает HI на выводе OUT на выбранную продолжительность (более подробно это объяснено далее в блоге).Это пробуждает модуль IOT и отправляет уведомление по электронной почте через IFTTT.

    Рабочее напряжение модуля PIR составляет 4,5-20 В, и мы выбрали батарею 9 В для питания этого датчика. Однако мы также хотим использовать модуль Wi-Fi IOT Cricket, который работает в диапазоне от 1 В до 3,5 В. Мы не можем подключить эту батарею напрямую к модулю IOT. Нам нужно добавить понижающий регулятор DC-DC, чтобы снизить напряжение, иначе мы повредим плату.

    Мы выбираем понижающий модуль MP1584EN, выходное напряжение которого можно регулировать между 0.9В и 20В. Мы должны убедиться, что выходное напряжение установлено правильно, чтобы избежать повреждений. В модуле есть потенциометр для регулирования выходного напряжения. Это следует отрегулировать на 3,3 В с помощью мультиметра.

    Датчик движения также имеет 2 потенциометра для регулировки чувствительности и длительности выходного сигнала. Модуль Cricket просыпается, подавая высокий сигнал на вывод WAKE_UP, затем он отправляет уведомление в облако / IFTTT и выключается, чтобы дождаться другого сигнала wake_up. Весь процесс занимает ок.5 секунд. Время действия датчика движения можно отрегулировать от 3 с до 1 минуты. Нам нужно установить это значение на минимум, чтобы избежать множественных уведомлений при обнаружении одного движения. Потенциометр следует повернуть максимально против часовой стрелки. Таким образом, выходной сигнал будет длиться около 3 секунд.

    Следуйте схемам ниже, чтобы соединить все компоненты вместе, это можно сделать с помощью макета, но в конечном итоге это будет превращено в автономный продукт с корпусом, напечатанным на 3D-принтере.

    После сборки схемы должны работать должным образом, любые обнаруженные движения должны разбудить доску Cricket, об этом свидетельствует мигание светодиода.

    Настройка IFTTT и электронной почты

    Действия, которые необходимо выполнить:

    • Перейдите по адресу: https://ifttt.com/

    • Войдите или зарегистрируйтесь

    • Нажмите Создать из меню пользователя / учетной записи (верхний правый угол)

    • Нажмите +, чтобы создать новое исходное событие

    • Выберите Webhooks service

    • Нажмите Продолжить

    • Нажмите Получите веб-запрос (слева )

    • Создайте имя события e.г. pir_sensor

    • Исходное событие должно быть настроено сейчас, нажмите + после Затем событие

    • Поиск электронная почта сервис

    • Измените тему и тело электронного письма соответственно

    • Нажмите Готово

    Почти готово, нам нужно получить HTTP-адрес, на который мы можем публиковать события из модуля IoT.

    Найдите службу Webhooks и щелкните документ в правом верхнем углу.

    Затем скопируйте веб-ссылки под "Сделайте веб-запрос POST или GET на:" он вам понадобится позже.

    Смонтирован аппарат успешно!

    Прежде чем мы начнем использовать устройство, его необходимо настроить на портале разработчика. Пожалуйста, перейдите к следующему разделу.

    Подключиться к сети Wi-Fi

    Выполнив несколько шагов, вы подключите свое устройство к Интернету через сеть Wi-Fi. Все, что вам нужно сделать, это активировать частную точку доступа Wi-Fi Cricket, а затем открыть частную веб-страницу, чтобы передать свои учетные данные сети Wi-Fi.Выполните следующие действия:

    • После подключения откройте частную веб-страницу: http://192.168.4.1/index.html ПРИМЕЧАНИЕ: убедитесь, что светодиод все еще горит! Если ВЫКЛ, повторите шаги с начала.

    Настройте свое устройство

    Cricket полностью настроен по OTA (по воздуху). Для нашего устройства Wi-Fi Motion Sensor мы хотим настроить Cricket для отправки HTTP-запросов на сообщение IFTTT / Webhooks, когда он просыпается на выводе IO1: WAKE_UP.Модуль IOT Cricket просыпается, когда IO1 получает высокий сигнал от модуля датчика PIR.

    Установите следующую конфигурацию:

    Скопируйте / вставьте ссылку, которую мы скопировали из Webhooks в io1_wakeup , и оставьте данные пустыми.

    Еще два шага:

    Ссылка должна выглядеть примерно так, как показано ниже:

     http://maker.ifttt.com/trigger/pir_sensor/with/key/hfNIx8SKn_xxxxxxxxxxxxxxxxxxxxxxxx_YW3xx5yFw5000C Подробнее о том, как настроить 9
    вы можете найти в руководстве разработчика IOT

    Сделайте чехол для устройства

    Если у вас есть доступ к 3D-принтеру, вы можете загрузить stl-файлов с нашего GitHUB и распечатать корпус.Устройство приобретет действительно красивый вид, как показано ниже.

    Тестирование устройства

    Это просто. Просто подойдите к датчику, и вы получите уведомление по электронной почте.


    Отзыв

    Спасибо, , за то, что нашли время! Если вам понравилось создавать этот ИК-датчик для Интернета вещей, мы были бы очень признательны, если бы вы могли рассказать о нем своим коллегам. Если у вас есть отзывы или предложения, как улучшить и упростить работу другим разработчикам, сообщите нам об этом.

    Большое спасибо и наслаждайтесь!

    О

    Things On Edge Модуль Wi-Fi Cricket ® позволяет разработчикам подключать свои электронные устройства к смартфонам или другим интернет-сервисам буквально за считанные минуты. Более того, вы можете сделать это без программирования и кодирования ни одной строчки кода.

    Дешевый датчик движения DIY, работающий с ESPHome & Home Assistant

    Пассивные инфракрасные датчики

    или для краткости PIR-датчики или просто датчик движения полностью поддерживаются Home Assistant и ESPHome.У меня к вам вопрос, зачем покупать дорогой датчик движения, если вы можете сделать это задешево. В этой статье я покажу вам, какие детали вам понадобятся, как установить ESPHome, как добавить датчик движения в Home Assistant и как сделать автоматизацию.

    Дешевый датчик движения DIY, работающий с ESPHome & Home Assistant

    Почему дешевый датчик движения DIY?

    Использование интеллектуальных датчиков движения в стратегических местах вашего дома - одна из быстрых побед, когда вы превращаете свой дом в умный дом.Конечно, вы можете использовать готовые датчики движения, такие как Shelly Motion или другие аналогичные, но они не дешевы, особенно если вам приходится покупать их много (см. Мои статьи Shelly Motion или Shelly Motion с Home Assistant, если вы хотите подробнее по этой теме). Вот почему мы собираемся создать один датчик движения, который будет стоить около 4 долларов США, и это займет всего несколько минут вашего времени. Я покажу вам все шаг за шагом, а в конце мы увидим настоящую демонстрацию с автоматизацией Home Assistant.

    Автоматизация, которая работает постоянно?

    Когда мы говорим об автоматизации, я могу прямо сейчас показать вам одну, которая до смешного проста - когда вы нажимаете кнопку Subscribe , вы автоматически получаете письмо с подтверждением. Когда вы подтвердите, что не являетесь роботом, вы автоматически подпишетесь на мою рассылку новостей, и вы автоматически начнете получать подобные статьи еженедельно.

    Хаа, что скажешь? И это срабатывает каждый раз.Попробуйте и убедитесь сами 👉 ССЫЛКА на мою страницу информационного бюллетеня

    А теперь давайте начнем эту статью с демонстрации того, что необходимо для нашего дешевого датчика движения DIY, который работает Home Assistant и ESPHome

    Что нужно для DIY датчика движения, который работает с Home Assistant?

    Для сборки датчика движения своими руками вам потребуются следующие предметы:

    Wemos D1 Mini

    Wemos D1 Mini - это устройство на базе микросхемы ESP8266, которое позволит вашему будущему интеллектуальному датчику движения DIY подключаться к Wi-Fi и обмениваться данными с датчиком PIR.На AliExpress он стоит около 2–3 долларов.

    Wemos D1 Mini (партнерская ссылка AliExpress) - https://s.click.aliexpress.com/e/_AFgAIp

    Чтобы сделать датчик движения своими руками, вам понадобится такая плата, как D1 Mini, которая может управлять ИК-датчиком и подключаться к вашему Wi-Fi. D1 Mini - это устройство на базе ESP8266, но вы можете использовать другую аналогичную плату или устройства на базе ESP32.

    Датчик PIR (HC-SR501)

    Точная модель датчика PIR, которую мы собираемся использовать, - HC-SR501.Этот датчик используется для обнаружения движений и отправки сигналов на D1 Mini. Модель имеет две ручки для регулировки чувствительности и задержки. Это стоит около 1–1,5 доллара США, и вы можете купить упаковку из 5 штук, что еще дешевле.

    5 Pack Hc-sr501 Pir Motion Ir Sensor Body Module Infrared (Партнерская ссылка AliExpress) - https://s.click.aliexpress.com/e/_Atijaj

    Чтобы сделать датчик движения своими руками, вам понадобится ИК-датчик, такой как эта модель HC-SR501.

    Перемычка (Dupont) на провода

    Для подключения D1 Mini к ИК-датчику вам понадобятся три провода.Лучше всего использовать специально предназначенные для этого провода, называемые перемычками или проводами Dupont. Они бывают разной длины и окончаний, но вам потребуются модели длиной 10 см от женщины к женщине.

    3x перемычки Dupont «мама-женщина» длиной 10 см идеально подходят для нашего самодельного датчика движения.

    40шт 10см перемычки (Dupont) провода - https://s.click.aliexpress.com/e/_A3YiR3

    Кабель USB

    Наконец, вам понадобится один кабель USB типа A (обычный USB) - microUSB. Если у вас есть старое зарядное устройство для телефона, возьмите оттуда кабель и скажите супруге, что она где-то его потеряла

    Если у вас нет такого кабеля и / или адаптера, воспользуйтесь ссылками ниже:

    Подключение D1 Mini и ИК-датчика


    У некоторых датчиков PIR контакты заземления и источника питания поменяны местами, поэтому откройте пластиковый купол, чтобы увидеть схему контактов вашего датчика PIR.Сначала проверьте это, а затем вам нужно подключить контакт GND на датчике PIR к контакту GND на вашей плате D1 Mini, а VCC - к 5 В на D1 Mini. Затем вам нужно подключить сигнальный контакт датчика PIR (OUT) к GPIO13 или D7, как это написано на D1 Mini.

    Схема, показывающая, как подключить D1 Mini и датчик PIR, чтобы сделать датчик движения DIY. USB-подключение к Home Assistant / ESPHome необходимо только во время установки ESPHome, как вы увидите далее в статье.

    Вот и все.Теперь вам нужен USB-кабель и Home Assistant и еще несколько минут, чтобы закончить все (если у вас нет Home Assistant, прочтите мою статью об этом 👉 ССЫЛКА).

    Установите ESPHome как надстройку Home Assistant

    Пора установить ESPHome в качестве надстройки Home Assistant, что довольно просто, но не так просто, как подписаться на мой канал YouTube и нажать на значок уведомления (ссылка на мой канал YouTube), тем не менее, давайте посмотрим.

    • Откройте Home Assistant.
    • Перейдите в Supervisor > Магазин надстроек > Найдите ESPHome и щелкните результат> Нажмите кнопку Установить .
    • После завершения установки нажмите кнопку Start и кнопку Open Web UI .
    Запуск надстройки ESPHome в Home Assistant, чтобы позже установить прошивку ESPHome на D1 Mini и сделать наш DIY Motion Sensor доступным.

    Редактирование конфигурации ESPHome

    Мы почти готовы с ESPHome, нам просто нужно немного отредактировать конфигурацию ESPHome и установить прошивку ESPhome на D1 Mini.Вот как это сделать.

    Нажмите кнопку Добавить узел внутри пользовательского интерфейса ESPHome

    Будет показано новое диалоговое окно, в котором вы можете ввести имя (например, pir-sensor-1), а также SSID и пароль Wi-Fi.

    Нажмите кнопку Далее , когда будете готовы!

    В следующем диалоговом окне вы должны выбрать вашу плату ESP. Щелкните Выбрать конкретную плату и в раскрывающемся списке выберите вариант Wemos D1 и Wemos D1 Mini , затем нажмите кнопку Далее .

    СОВЕТ! : Если ваша плата не D1 Mini, посетите веб-сайт ESPHome, чтобы узнать, что именно здесь выбрать.

    Нажмите кнопку Edit под только что созданным узлом ESPHome и вставьте следующий код в раздел captive_portal :

      binary_sensor:
      - платформа: gpio
        контакт: 13
        имя: «Датчик PIR»
        device_class: движение


    Эти инструкции взяты с официальной веб-страницы ESPhome, и единственное, что вам нужно изменить здесь, это раздел контактов, где вы должны ввести 13.Это связано с тем, что мы подключаем датчик PIR к GPIO13 (D7) на D1 Mini.

    Редактирование конфигурации узла ESPHome и добавление секции бинарного датчика движения.

    Сохраните изменения и закройте это окно. Теперь мы готовы установить ESPHome на D1 Mini.

    Установите ESPHome на D1 Mini

    После того, как мы отредактировали конфигурацию ESPHome, пришло время установить ESPHome на D1 mini. Вот как:

    • Подключите D1 Mini (наш будущий датчик движения DIY) к одному из USB-портов вашего устройства, на котором установлены Home Assistant и ESPHome.
    • Нажмите кнопку Validate , чтобы проверить, все ли в порядке с конфигурацией, а затем нажмите кнопку Install , чтобы установить ESPHome на D1 mini.
    • В следующем диалоговом окне выберите параметр с именем - Подключитесь к компьютеру, на котором работает ESPHome Dashboard , затем выберите порт, к которому подключен D1 Mini (обычно здесь есть только один вариант).
    Подключите microUSB к D1 mini, а другой конец кабеля к устройству, на котором работает Home Assistant / ESPHome.
    • Подождите, пока завершится установка ESPHome, и если у вас такой же экран, как показано ниже - все в порядке, и теперь у вас есть рабочий датчик движения DIY.
    Датчик движения DIY отправляет свое состояние (ВКЛ и ВЫКЛ), когда вы двигаетесь перед ним. Это очень хороший знак.

    СОВЕТ! : В качестве альтернативы вы можете попробовать использовать ESP Web Tools (дополнительную информацию можно найти в моей статье ESP Web Tools), но для работы этого метода требуется безопасное соединение с вашей системой через протокол HTTPS.

    У нас есть аппаратная часть и часть EPSHome. Осталось добавить наш датчик движения DIY в Home Assistant, а затем создать автоматизацию.Давай сделаем это.

    Добавьте датчик движения DIY в Home Assistant

    Когда вы выполните все описанные выше действия, скорее всего, Home Assistant автоматически обнаружит ваше новое устройство, наш новый датчик движения DIY. Вы можете определить это, если увидите небольшое уведомление в нижнем левом углу экрана.

    Если новых уведомлений нет, перейдите в меню Configuration > Integrations в Home Assistant и найдите там свое устройство.

    Затем выполните следующие действия:

    • Щелкните уведомление, а затем Проверьте ссылку , чтобы увидеть новое обнаруженное устройство.
    • Найдите новое устройство, которое было обнаружено при интеграции Home Assistant.
    • Нажмите кнопку Настроить > Отправить > Завершить .
    Настройте датчик движения DIY, чтобы успешно добавить его в Home Assistant.

    Теперь вы можете добавить датчик движения DIY в Home Assistant Lovelace / Dashboard, щелкнув ссылку 1 устройство под уже настроенным устройством.

    Нажмите на 1 кнопку устройства, чтобы добавить датчик движения DIY в Home Assistant Lovelace.

    Затем вам просто нужно нажать кнопку «Добавить в ловелас». И у вас будет датчик движения DIY в Home Assistant. Готовы к употреблению и злоупотреблению 😉

    Последний шаг перед добавлением датчика движения DIY в Home Assistant Lovelace

    Как сделать автоматизацию Home Assistant с помощью датчика движения DIY?

    Пора сделать простую, но эффективную автоматизацию, которая будет следующей: при срабатывании датчика движения включить свет.

    Перед этим у меня для вас есть вызов. Если вы дойдете до этого момента и ваш датчик движения PIR DIY в данный момент работает - дайте мне знать в комментариях, просто набрав: #PIRowned. Это сделает меня таким же счастливым, как и ты.

    А теперь давайте закончим автоматизацию домашнего помощника.

    Вы можете следовать инструкциям графического интерфейса, как показано в моем видео (время 09:02), или вы можете отредактировать файл automations.yaml и вставить следующий YAML внутрь:

      # автоматизация.запись yaml
    псевдоним: Когда активирован датчик движения PIR
    описание: ''
    спусковой крючок:
      - платформа: состояние
        entity_id: binary_sensor.pir_sensor
        кому: 'on'
    условие: []
    действие:
      - сервис: light.turn_on
        цель:
          entity_id: light.shellybulbduo_8caab5616d5c
    режим: одиночный

    Убедитесь, что вы изменили entity_id: binary_sensor.pir_sensor на имя вашего датчика и entity_id: light.shellybulbduo_8caab5616d5c на ваш свет.

    Перезагрузите автоматизацию, выбрав «Конфигурация»> «Управление сервером», и вы готовы к тестированию автоматизации.Просто поднесите руку к датчику, и ваш свет должен автоматически включиться 🥂

    Outro

    Примерно за 4 доллара США и несколько минут нашей жизни мы создали интеллектуальный датчик движения, который можно использовать в автоматизации Home Assistant, чтобы сделать наш дом умнее. Единственное, чего не хватает, - это подписаться на мой канал YT, если вы еще этого не сделали, а также на 3D-печатный чехол для нашего датчика движения DIY.

    Вот ссылка на несколько коробок, напечатанных на 3D-принтере, которые я нашел в Интернете.Не пробовал, но может что-то оттуда понравится. Если вам удастся самостоятельно сделать 3D-печатный футляр, дайте мне знать в комментариях, и я обещаю добавить ссылку на него в описании видео на YouTube и здесь, на моем веб-сайте.

    Не стесняйтесь защищать этот веб-сайт и существование канала, став одним из моих Patreon или используя любой из других методов, перечисленных в этом разделе моего сайта.

    Оставайтесь в безопасности и не забывайте Home Smart, но не тяжелый

    Спасибо за внимание, увидимся в следующую среду!

    DIY Датчик движения света с использованием светодиодной лампы и датчика PIR

    Этот проект представляет собой DIY Smart Light Adapter, целью которого является создание умной лампочки на основе вашей обычной лампочки (которая может быть CFL или светодиодной лампой) и датчика PIR.Конечным результатом будет лампочка, которая включается в зависимости от движения вокруг определенной области в пределах диапазона ИК-датчика, прикрепленного к обычной лампочке. Итак, приступим!

    Свет датчика движения DIY

    Если вы не хотите переподключать свой дом к интеллектуальному освещению или не заинтересованы в том, чтобы тратить огромные деньги на интеллектуальную систему освещения, то этот проект «сделай сам» для вас.

    Этот простой адаптер преобразует обычную лампочку в интеллектуальную лампу с помощью датчика PIR.Установка датчика выполняется таким образом, чтобы можно было регулировать угловое положение датчика, так что исходное положение держателя планки не влияет на восприятие прохода человека. Это достигается за счет использования стереоразъема 3,5 мм и его гнезда. Однако такой способ крепления - на ваше усмотрение. Возможна прямая проводка без монтажа.

    S. No. Деталь / Компонент Номинал Количество
    1 Адаптер держателя планки Универсальный 1
    2 Адаптер переменного / постоянного тока / SMPS O / P: 12 В постоянного тока, 1 А 1
    3 Реле Катушка: 12 В постоянного тока, нагрузка> = 1 А 1
    4 Транзистор BC 547 / BC548 1
    5 Резистор 1 кОм 1
    6 Диод 1N 4007 1
    7 3.Пара разъемов стереоразъема 5 мм --- 1
    8 Датчик PIR Вход от 3,3 до 20 В постоянного тока 1
    9 Печатная плата общего назначения 2 ”X 1” 1
    10 Пластиковый корпус Двухпозиционная распределительная коробка / аналог (3 дюйма X 2,5 дюйма X 1,5 дюйма прибл.) 1
    11 Пластиковый корпус для датчика PIR старая шкатулка для драгоценностей / аналогичный (2 ”X1.5 ”X1,5”) Прибл. 1
    12 Светодиодный световой лист / модуль 12V По мере необходимости

    Датчик PIR:

    Это датчик движения, который обнаруживает движение людей и переводит свой выход в состояние High. Работает в двух режимах. Режим выбирается перемычкой, расположенной на задней стороне платы датчика. Если датчик с входным напряжением 12 В недоступен, используйте регулятор LM 7805 для датчика.

    Нормальный режим : Когда датчик обнаруживает движение, он устанавливает выходной сигнал на высокий до установленного времени и сбрасывает выходной сигнал на низкий, независимо от движений во время ВЫСОКОГО времени вывода. Это режим одноразового запуска.

    Режим повторного срабатывания : Когда датчик обнаруживает движение, он устанавливает выход на высокий до установленного времени и сбрасывает выход на низкий, но если он обнаруживает движение во время своего выходного состояния высокого уровня, он снова запускает таймер. это считать с нуля.

    Note 1: Прочтите наше руководство по подключению датчика PIR к Arduino , чтобы узнать больше о датчике PIR.

    Примечание 2: Для получения дополнительной информации загрузите паспорт на датчик PIR :

    Крепление адаптера:
    • Откройте адаптер планки и измерьте диаметр резьбовой части.

    • На дне шкафа нарисуйте квадрат, длина стороны которого равна измеренному диаметру.
    • Ограничьте угловые части квадрата и вырежьте, чтобы вставить адаптер.
    • Размещение следует выбирать в соответствии с пространством, доступным в корпусе после размещения адаптера переменного / постоянного тока.

    • Адаптер необходимо разместить таким образом, чтобы контактные штыри были параллельны стенке корпуса. Для фиксации используйте моментальный клей (при необходимости)

    • Используемый здесь светодиодный лист поставляется с двусторонней липкой лентой.
    • Прикрепите модуль сверху .. то есть на верхней крышке распределительной коробки.
    • Убедитесь, что отверстия для завинчивания не закрыты, и сделайте отверстие на одной из боковых стенок коробки для вставки входных клемм светодиодов.
    • Количество светодиодов может быть изменено в соответствии с требованиями, ограничивая потребляемый ток до 1А.
    • Тип светодиодного листа определяется пользователем, но напряжение должно быть 12 В.

    Крепление 3.Стереоразъем 5 мм:
    • Сделайте в боковой стенке корпуса отверстие достаточно круглой формы, чтобы вставить розетку.
    • Вверните торцевой ключ.

    Монтаж датчика:
    • Измерьте диаметр части линзы Френеля (часть белого цвета).
    • Аналогично адаптеру отрежьте корпус, выбранный для датчика.
    • Поместите датчик изнутри корпуса так, чтобы линза выходила из корпуса.

    • Сделайте отверстие, достаточное для вставки разъема 3,5 мм, и вставьте разъем перед пайкой проводов.

    Принципиальная схема Подсветка датчика движения - принципиальная схема
    • Установите SMPS и плату реле и приклейте их с помощью клея / пистолета.

    • Припаяйте штекер 3,5 мм к датчику согласно схеме и прикрутите штекер.

    • Подключите адаптер и держатель.
    • Закройте коробку крышкой, к которой прикреплен светодиодный лист.

    • Сенсорную часть можно непрерывно вращать на 360 °, так как мы вставили сенсорную часть через стереоразъем.
    • Это позволяет отрегулировать датчик в соответствии с направлением прохождения человека путем модификации существующего держателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
