Датчик температуры для котла отопления: как выбрать и установить

Датчик температуры для котла отопления (ДТ) — это устройство, как правило термопара либо резистивный первичный датчик, обеспечивающее замер температуры в водяном контуре агрегата и в дымоотводящем тракте на выходе из него с помощью электрического сигнала в читаемом исполнительным механизмом формате.

Виды термодатчиков

Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

В теплоэнергетике в основном применяют два типа ДТ:

1. Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
2. Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.

Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:

• накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
• погружные — располагаются в толще среды с измеряемым температурным потоком;
• комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
• наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.

По способу определения температуры

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.

Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

Гораздо реже применяются манометрические термодатчики, измеряющие давление газовой или жидкой среды в замкнутом сосуде.

Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.

Контактные датчики

Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

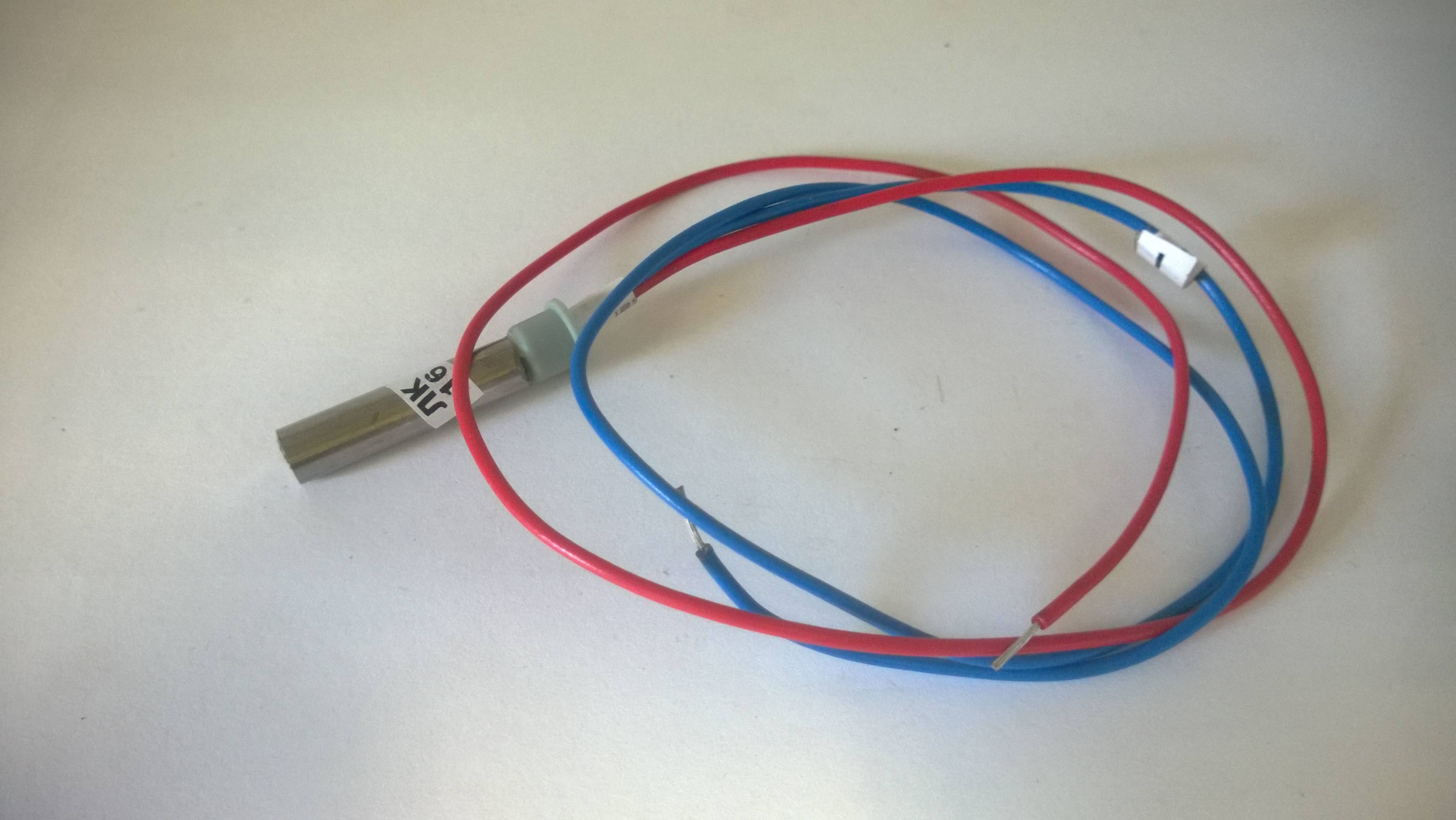

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.

Как выбрать термодатчик

ДТ — основные элементы автоматики безопасности и регулирования любого котла. Выбор их производиться заводом-изготовителем в составе системы защиты агрегата. Тем не менее существуют ситуации, когда это нужно выполнить самостоятельно, например, при реконструкции схемы теплоснабжения дома или установки в схему дополнительного бойлера косвенного нагрева воды.

Выбор датчик температуры для газового котла проводят с учетом таких показателей:

• ДТ должен быть чувствительным в рабочих температурных диапазонах и фиксировать все изменения нагреваемой среды с наименьшей задержкой, при высоких значениях температур, например, как в топке котла;
• учитывать специфику контролируемой среды и технологические особенности монтажа: погруженный либо фиксируемый на корпусе;
• учитывать все негативные воздействующие факторы и по возможности минимизировать их;
• учитывать конструктивные особенности ДТ: по напряжению, скорости передающего сигнала, допустимые погрешности при измерениях, области применения, максимальный срок службы, необходимость периодической проверки и аттестации прибора.

В то же время выбирая ДТ, требуется тщательным образом ознакомиться с инструкцией и схемой подключения, чтобы совпадали требования с уже установленным оборудованием на котле.

Как правило, положено заказывать измерители, которые советует производитель котлоагрегата, чтобы обеспечить совместимость элементов системы безопасности и гарантировать их безошибочную работу. В том случае, когда в торговой сети подобные модификации отсутствуют, следует выбирать из сертифицированных аналогов.

В каком месте установить

ДТ устанавливается предельно близко к контролируемому параметру. Так в двухконтурных котлах они размещаются на обратном перед входом в котел, на выходе из него в подающем трубопроводе, на выходе из агрегата в контуре ГВС.

ДТ по контролю за уходящей температуры дымовых газов, устанавливается на выходе из котла перед устьем дымовой трубы. Беспроводные ДТ для котлоагрегата размещаются прямо на контроллере либо на газовом клапане-отсекатель. Проводные — подключаются вариантом, обозначенным заводом-изготовителем оборудования.

Подключение датчика температуры

Котловые ДТ подключаются к определенному регулирующему контроллеру, который отвечает за основные температурные режимы агрегата и к термостату.

Комнатный датчик

ДТ для определения внутренней температуры в помещении, в системе регулирования режимами отопления, устанавливают на комнатной стенке при соблюдении следующих условий:

•  Должны отсутствовать вблизи внешние источники тепловой энергии или охлажденного воздуха, например, от кондиционера;
• свободный доступ воздушных потоков к точке замера температуры, рядом с ДТ не должны быть установлены предметы мебели или шторы, способные заслонять его от конвективного теплообмена в комнате;
• ДТ устанавливается на расстоянии не менее 1.3 м от уровня пола;
• в зоне работы терморегулятора не должны быть ЭМ-излучения, электропроводки и любых мощных бытовых электрических приборов.

Подсоединение внешнего датчика

Датчик с наружи дома устанавливается в схеме погодозависимой автоматики котла и размещается на наружной стороне дома.

Чтобы не исказить реальные показания температур наружного воздуха потребуется при его установки выполнить ряд условий:

• исключение прямого воздействие УФ- лучей на измерительную часть ДТ;
• контакт со стеной не должен быть металлическим;
• тщательно отнестись к условиям прокладки кабеля ДТ, особенно в местах подверженных воздействию химико-биологических источников, способных испортить изоляцию кабеля;
• уровень месторасположения ДТ на стенке обязан быть не выше 2/3 дома, а если здание трехэтажное, то между 2-м и 3-м этажом;
• нужно исключить все возможные отрицательные факторы, уменьшающие чувствительность либо точность замеров датчика, например, работу рядом установленного кондиционера или вентилятора, с большой скоростью движения воздушных масс.

Подключение датчика для газового котлоагрегата

Датчик температуры работающий в системе безопасности газового котла размещают на контроллер либо на клапан с газовой сети. При самостоятельном подключении вначале изучается схема, представленная заводом-изготовителем, выбирается место установки, маркировка и размещение контактной группы.

Алгоритм подключения датчика на газовый котел своими силами:

1.  Снимаю на газовом агрегате переднюю панель, чтобы открыть доступ к плате и контактной группе.
2. Извлекаю перемычку, установленную заводом между клеммами.
3. К данным клеммам подсоединяю нужные провода от контактов ДТ с полярностью указанной на схеме производителем оборудования.
4. При установке беспроводного термодатчика к релейному блоку — подключаю 3-х жильный провод на 220 В с заземляющей линией.

Подсоединение водяного термодатчика

Датчик температуры для контроля нагрева воды в двухконтурном котле устанавливают безконтактного типа, на поверхности обратной трубы, а контактного – непосредственно вводят в трубопровод.  В некоторых случаях разрешена установка ДТ на циркуляционном отопительном насосе, чтобы исключить попадание в котлоагрегат обратного теплоносителя, имеющего высокую температуру.

Для одноконтурного агрегата запрещено устанавливать датчик температур в обратный трубопровод, чтобы не перекрыть циркуляцию при высокой температуре обратки, что приведет к аварийной остановке котла или недогреву дальних комнат. В этом случае рекомендуется устанавливать ДТ на выходе горячей воды из котла, чтобы не допустить ее перегрева, когда котел может быть остановлен в аварийном порядке, например, из-за низкого разрежения в топке.

Датчик+ термостат

Это схема относится к энергоэффективным, поскольку управление котлом осуществляется по двум точкам контроля: температуре нагреваемой воды и внутреннего воздуха в помещении. Это особенно важно в моменты переходных климатических сезонов –  весной и осенью, когда комнаты прогреваются не только от отопительной системы, но и от солнечных лучей.

Если котел работает только по температуре теплоносителя, то будет происходить процесс тактования котла, когда он будет постоянно включаться-отключаться, весьма вредно для его внутренних узлов и особенного для горелки.

Правильная эксплуатация

При эксплуатации термодатчиков строго должна выполнятся инструкция завода-изготовителя котла и измерительного устройства.

Для того чтобы обеспечить точность измерений чувствительный элемент должен обладать наибольшим контактом с измеряемой средой, кроме того потребуется своевременно проводить обслуживание измерительного устройства и его калибровку по срокам обозначенным инструкцией.

Специфика эксплуатации ДТ с соблюдением техники безопасности:

• ДТ устанавливается в ту среду, которая должна контролироваться и регулироваться по теплообмену;
• при установке должны быть исключены все негативные факторы, способные изменить показание датчика;
• запрещается эксплуатировать измеритель, с поврежденной изоляцией;
• запрещено выполнять самостоятельную разборку датчика;
• все ремонтные и обслуживающие операции выполняют при полном отключении сетей измерителя от напряжения 220В.

Неисправности

Высокотемпературные условия эксплуатации датчиков, особенно при нестабильных режимах работы котла, приводят к тому, что первичные измерители выходят из строя. Котел будет часто срабатывать на отключение при периодическом отказе термопары или диагностика работы котла будет сигнализировать ошибку, а приборы могут показывать “обрыв цепи”.

Шаги по устранению неисправности датчика температуры:

1. Чтобы отремонтировать ДТ проверяю правильность выводов -ve и + ve
2. Убеждаюсь, что установлен кабель в соответствии с рекомендациями завода-изготовителя.
3. Проверяю, отсутствие внешних источников тепла, способных исказить показания ДТ.
4. Проверяю настройку регулятора температуры.
5. Диагностирую возможные ошибки обрыва.
6. Осматриваю датчик на предмет повреждений.
7. Проверяю неисправную термопару мультиметром.

Датчик температур – основной измеритель в системе безопасности и управления котлом. Он выполняет не только защитную функцию, но и способствует до 30 % экономии тепловой энергии и расхода газа, поскольку не допускает режимов перегрева и тактования котла.

Современные российские требования по эксплуатации бытовых котлов обязывают всех производителей котлов устанавливать ДТ в систему безопасности и защиты, лучше если эта работа будет выполняться непосредственно на заводе.
