Уютное проживание в доме обуславливается наличием комфортной теплой температуры, отсутствие которой может отрицательным образом сказаться на здоровье человека. Одним из вариантов отопительной системы являются теплые полы. Познакомиться поближе с данной системой поможет обзор следующих аспектов:

1. Из каких основных частей состоит теплый пол?
2. Каким образом осуществляется монтаж?
3. Особенности применения подобных систем.

А для начала немного предыстории.

История

Теплые полы имеют давнюю историю, которая начинается во времена Древнего Рима. Принцип обогрева полов римской бани был схожим: обогревание помещения происходило за счет печного дыма, который проходил под полом по специальным трубам. Камни были способны на протяжении долгого времени сохранять тепло, что располагало к экономному расходованию материала, который подвергался сжиганию.

При появлении парового или водяного отопления данный принцип обогрева также не был забыт. Полы, подогреваемые водой, находят широкое применение и в современное время.

Электрические полы

Около 40 лет назад появились электрические полы, которые с течением времени не теряют своей актуальности. Причины такой популярности кроются в следующем:

1. Простота монтажа и обслуживания.
2. Долговечность.
3. Дешевизна электроэнергии.
4. В условиях холодного климата электрические теплые полы являются единственно возможным способом отопления помещений.

Отличия теплых полов от водяного отопления

Нередко можно встретить варианты комбинированного отопления. Данный способ отопления позволяет добиться значительного снижения затрат на энергию в период отопительного сезона.

Однако существуют принципиальные отличия представленных способов обогрева:

1. Принцип работы

1. Традиционное отопление:

• радиатор устанавливается на стене помещения. Чаще всего его установка осуществляется под окнами, поскольку именно через них уходит теплый воздух;
• холодный воздух вытесняется теплым;
• наиболее комфортная температура устанавливается в 1,5–2 метрах от радиатора.

Традиционное отопление предполагает наличие неравномерного прогрева помещения.

Теплые полы:

• прогревают большую площадь помещения в отличие от радиатора, поскольку нагревательный элемент прокладывается по всей площади помещения;
• зона комфорта находится на расстоянии, а на определенной высоте;
• зона комфорта располагается в нижней части помещения. В его верхней части находится более холодный воздух.

Смена температуры

1. При традиционном отоплении отсутствует возможность регулировки температуры.
2. Теплый пол позволяет без затруднений менять температуру воздуха посредством специального регулятора температур.

Наличие мебели и половое покрытие

1. На температуру, выделяемую традиционным отоплением, не влияет наличие или отсутствие мебели или ковровых покрытий.
2. Поскольку каждый материал обладает определенной теплопроводностью, наличие мебели и ковровых покрытий оказывает влияние на комфортный обогрев помещения посредством теплых полов.

Устройство теплого пола

Устройство упомянутой выше конструкции сводится к следующему:

• монтаж пола осуществляется на специальном материале, обладающим теплоизоляцией;
• посредством цементно-песочного раствора производится заливка;
• поверх укладывается напольное покрытие;
• вода или электрический нагревательный кабель выступают в качестве источника тепла.

Электрический нагревательный кабель

Особенности:

1. Цель нагревательного кабеля системы «теплый пол» сводится к преобразованию электрической энергии в тепловую.
2. Удельное тепловыделение кабеля не должно превышать 25 Вт/м.
3. При монтаже кабеля следует соблюдать определенное расстояние между нитями, поскольку слишком близкое расположение может спровоцировать перегрев или короткое замыкание.

Водяной пол

Особенности:

1. Исключены перегревы и короткие замыкания.
2. Возможны поломки в виде трещин в трубах и фитингах, в результате которых происходит утечка теплоносителя.
3. При установке водяного теплого пола желательно произвести гидроизоляцию, которая позволить свести к минимуму неприятные последствия в случае аварийных ситуаций.
4. В случае подключения теплого водяного пола к центральной системе отопления, имеющим высокое давление теплоносителя, гидроизоляция бесполезна.

Самостоятельный монтаж теплого электрического пола

Прежде необходимо определиться с целью приобретения данной системы:

• отопление, носящее дополнительную функцию;
• система отопления застекленной лоджии и другими.

Подробный порядок монтажа теплого пола будет рассмотрен на примере его установки в качестве дополнительного отопления в квартире.

Особенности:

1. Наиболее распространенным способом монтажа теплого пола является укладка нагревательного кабеля под кафельную плитку. По данной причине достаточно часто данную систему монтируют в кухонном или ванном помещении.
2. При использовании теплоизоляционного материала потребуется 100–120 Вт на 1 квадратный метр площади помещения.
3. На кухню, имеющую площадь в 10 кв.метров, понадобится 45–50 метров кабеля.
4. Во избежание локального перегрева кабеля необходимо уточнять расстояние, возможное между нитями нагревательного кабеля.

Этапы монтажа:

1. Помещение освобождается от мебели и напольных покрытий.
2. Тщательно подготавливается поверхность пола посредством:

• выравнивания;
• уборки строительного мусора;
• применения тонкой цементной стяжки.

На стене подготавливается место установки электрического термостата, посредством которого будет происходить регулировка температуры пола.

Осуществляется теплоизоляция и непосредственная укладка нагревательного кабеля.

В качестве теплоизоляционного материала широко используют пенофол.

Поверх утеплителя укладывается армирующая сетка, которая направлена на:

• предотвращение перегрева кабеля, которое может случиться по причине его контакта с теплоизоляцией;
• придание прочности цементно-песочному раствору.

Производится проверка правильности всего монтажа и надежности соединений.

После проверки всех исправностей осуществляется стяжка цементом, которая в толщину должна достигать 3–4 см.

Самостоятельный монтаж водяного пола

Процесс монтажа водяного теплого пола аналогичен монтажу электрического.

При укладке теплого водяного пола применяются следующие способы системы монтажа:

• бетонная;
• настильная.

Настильная же система монтажа подразделяется на:

• пенополистирольную;
• деревянную.

Особенности:

1. Трубам водяного теплого пола не страшны перегревы.
2. Армирующая сетку заменяет арматура диаметром 4–5 мм.
3. Трубы крепятся дюбелями и хомутами.

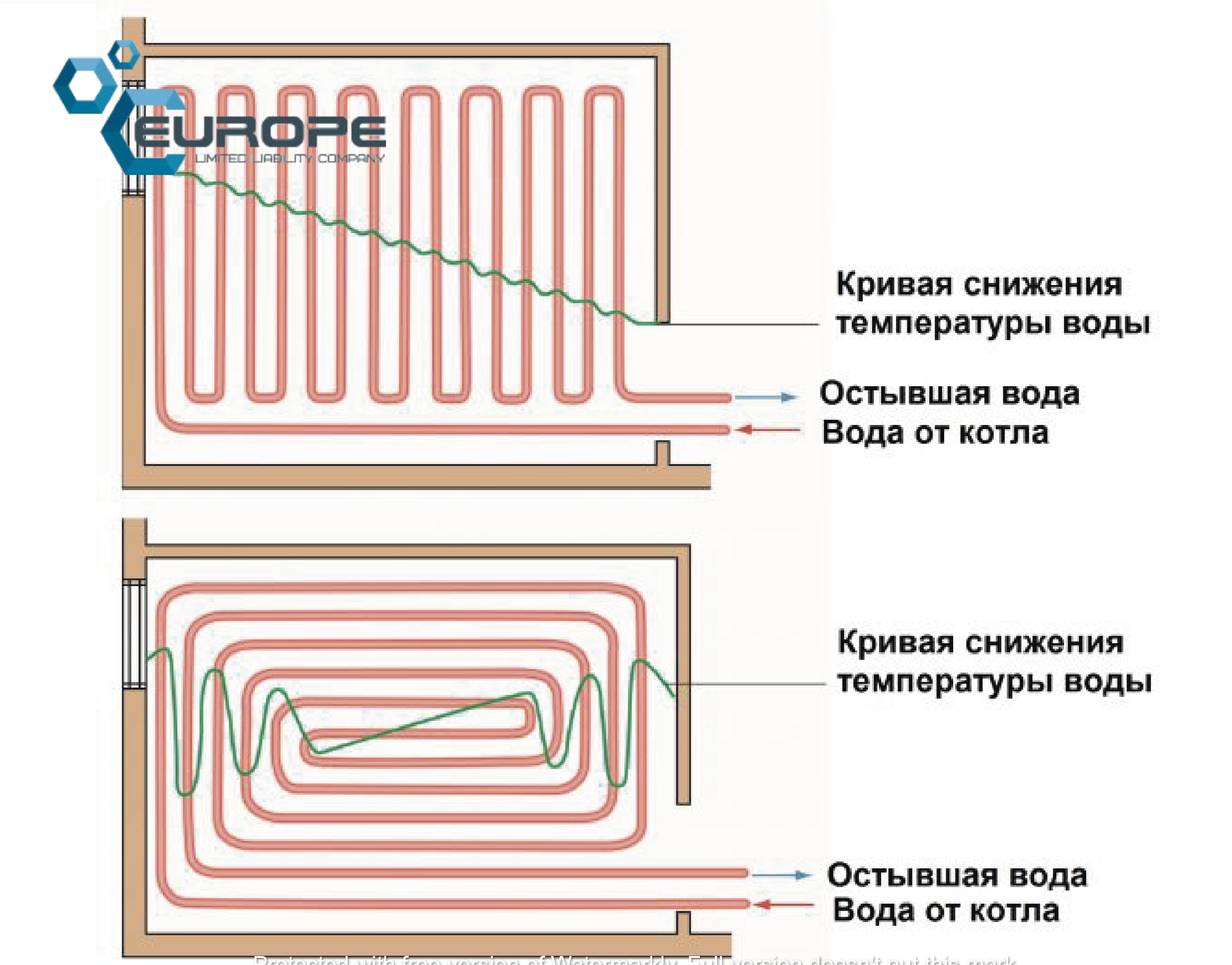

4. Существует несколько вариантов укладки труб:

• спираль;
• спираль со смещенным центром;
• змейка;
• двойная змейка.

Регулировка температуры осуществляется не только вручную, но и посредством специального электронного вентиля.

Перед заливкой цементной стежкой необходимо произвести опрос совку всей системы во избежание возможных утечек теплоносителя.

Комбинированные системы «Теплый пол»

Данные системы встречаются в тех помещениях, где водяной теплый пол занимает основное место. Комбинированные системы отопления позволят создать благоприятные климатические условия в помещении. Однако стоит учитывать, что одновременное использование водяного и нагревательного теплого пола может спровоцировать, перегрев нагревательного кабеля.

Производители

Популярными производителями электрических теплых полов являются «CALEO» и «UNIMAT».

Приобрести оборудование для самостоятельного монтажа данных отопительных систем можно в магазинах строительной направленности. В случае привлечения рабочей силы необходимо выбирать компанию, способную оказать все необходимые услуги по установке систем «Теплый пол».

Виды ремонта

• Отделка стен
• Утепление стен
• Гипсокартон
• Подвесные потолки
• Сухие смеси
• Теплые полы
  • Как сделать теплый пол в коттедже
  • Как сделать теплый пол своими руками
  • Как выбрать теплый пол
  • Как укрепить балконную плиту под теплый пол
• Лакокрасочные материалы
• Укладка плитки
• Напольные покрытия
• Кровля и фундамент
• Строительная химия
• Сантехника
• Электрика
• Инструменты
• Ремонт фасадов
• Стройгруппа

Запрос оптовых цен

Водяные теплые полы своими руками: мастер-класс с фото

В этом мастер-классе рассмотрим:
Водяные теплые полы своими руками: основание для укладки труб
Как укладывать водяной теплый пол: последовательность работ

Вопреки расхожему мнению о том, что собирать водяные теплые полы своими руками сложно, многие мастера-самоучки уже давно освоили эту технологию. И немудрено, ведь на самом деле дела обстоят достаточно просто и понятно. В этом мы и предлагаем вам убедиться. В данном мастер-классе от сайта stroisovety.org достаточно подробно изложена вся технология монтажа простого теплого пола, который вы запросто сможете собрать в своей ванной или коридоре.

Теплый пол от отопления фото

Водяные теплые полы своими руками: основание для укладки труб

Хочу предупредить сразу, что в нашей ситуации технология монтажа была немного нарушена – причина в том, что изначально теплые полы не планировались, а когда было принято решение об укладке водяного пола, срывать недавно залитую и утепленную пенопластом стяжку не захотели. Как результат, мы получим теплый пол с немного меньшей эффективностью.

Правильная установка теплого пола предусматривает следующую последовательность работ.

• Во-первых, на существующее основание пола укладывается утеплитель – пенопласт, а лучше пенополистирол, который впоследствии покрывается теплоотражающим экраном, в задачи которого входит направить тепло, исходящее от труб, в помещение, а не внутрь пола.
• Во-вторых, поверх этого теплого слоя укладывается металлическая армирующая сетка, укрепляющая стяжку пола (которая впоследствии будет залита).
• В-третьих, это сама труба. Она укладывается змейкой и крепится либо к существующему основанию сквозь слой утеплителя, либо просто привязывается к армирующей сетке. Предпочтение лучше отдать первому способу крепления, так как он позволяет более или менее прочно соединить стяжку с основанием через пенопласт.

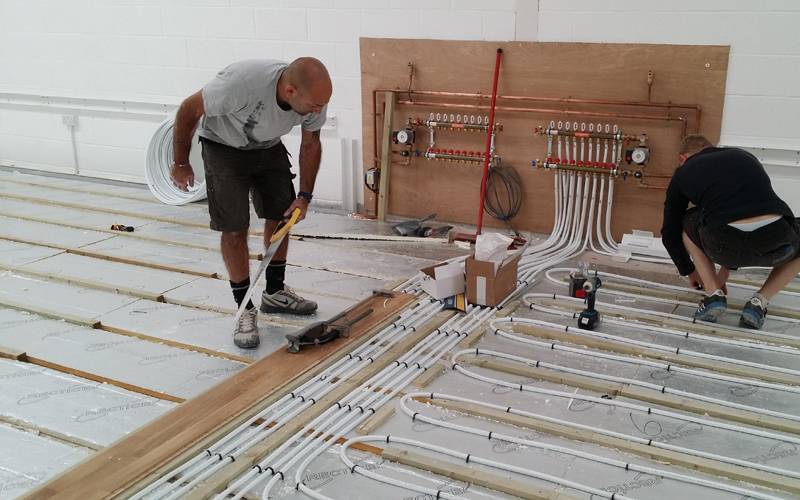

Укладка теплого водяного пола своими руками фото

• Ну и, в-четвертых, это заливка стяжки, которую лучше выполнить с использованием маяков. Ровный теплый пол от отопления достаточно просто облицевать кафельной плиткой или покрыть линолеумом без дополнительных подготовительных работ. Здесь имеется одно условие – толщина стяжки. Чтобы со временем пол не потрескался, ее толщина не должна быть меньше 50мм.

Как укладывать водяной теплый пол: последовательность работ

Как ни странно, но укладка теплого водяного пола делается очень просто – для удобства схему укладки трубы можно даже расчертить на полу. Здесь нужно соблюсти только одно условие. Укладываемая труба должна вернуться в то место, откуда она берет свое начало – к отводам магистральных труб отопительной системы, о которых придется позаботиться заранее.

Разметка теплого водяного пола фото

Труба крепится по размеченным линиям специальными зажимами – их достаточно много в продаже, и те, которые используются в нашем случае, не являются единственным вариантом. Если их нет, то в размеченные линии можно просто вбить дюбели и привязать к ним трубу посредством медной проволоки.

Как сделать водяные теплые полы своими руками фото

Чтобы система водяной теплый пол работала правильно и полноценно, необходимо позаботиться о выводе из труб воздуха. Это можно сделать только одним способом – в месте подключения теплого пола к магистралям отопления нужно установить краны Маевского или автоматы сброса воздуха.

Подключение теплого пола своими руками фото

Раз уж заговорили о том, как выполняется подключение теплого пола, то следует упомянуть и об отсекающих и регулирующих кранах – без них управлять работой теплого пола не получится. Вообще, для контроля температуры напольного покрытия используются так называемые головки терморегуляторы, которые устанавливаются на специальные регулирующие краны, используемые исключительно в системах отопления.

Установка теплого водяного пола своими руками фото

В общем, если быть немногословным, то узел подключения теплого пола к отопительной системе дома выглядит примерно так. На врезку в магистрали отопления сначала устанавливается кран, потом на него навинчивается тройник, вверху которого монтируется сброс воздуха, а внизу – фитинг для подключения обогревающей трубы. Подключение отопления пола к подаче и обратке осуществляется идентично.

Ну и в заключение несколько слов о том, как первый раз включается система отопления теплый пол. Открываем на подаче теплоносителя к системе обогрева полов кран Маевского, а на обратке отсекающий кран (следует понимать, что трубы нужно наполнять медленно, чтобы в них оставалось как можно меньше воздуха).

По мере наполнения теплого пола водой, давление в общей системе отопления будет падать – следует следить за ним и вовремя подпитывать отопление. Когда из крана Маевского пойдет вода, его закрывают и открывают оба отсекающих крана, после чего сбрасывают воздух на обратке теплого пола и окончательно стабилизируют давление. Вот и все! После этих нехитрых манипуляций с кранами подогрев пола полноценно включается в работу.

Система водяной теплый пол фото

Как видите, сделать простые водяные теплые полы своими руками и запустить в работу не так уж и сложно – их конструкция предельно простая. Что касается нашей ситуации с небольшим нарушением технологии, то прямо поверх трубы мы уложим на специальный клей кафельную плитку и будем наслаждаться теплом в помещении. Кстати, об эффективности. Она уменьшилась не сильно – теплые полы полноценно функционируют, и расход газа на отопление дома практически не увеличился.

Автор статьи Александр Куликов

Комплекты для установки лучистого тепла «Сделай сам» «Сделай сам»

«Сделай сам» — «Сделай сам» — с помощью комплектов для установки Radiantec

КОМПЛЕКТЫ ДЛЯ УСТАНОВКИ RADIANTEC позволяют получить
«ДОСТАТОЧНО КОМПЕТЕНТНЫЙ СДЕЛАЙ САМ [САМ]» 9000 8, чтобы получить преимущества ИЗЛУЧАЮЩЕГО ТЕПЛА по РАЗУМНОЙ СТОИМОСТИ.

Это то, что вы можете СДЕЛАТЬ САМИ (DIY), СВОИМИ ИНСТРУМЕНТАМИ И СВОИМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла является одним из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
• Значительно улучшенное здоровье . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы разносят по дому грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных всю зиму. Легко понять, почему люди болеет зимой. Конструкция вашей системы отопления является очень важным фактором .
• Положительный вклад в защиту окружающей среды . Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже.
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
• Рост гордости за свой дом и за себя.
• Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

СЛИШКОМ МНОГИЕ ЛЮДИ СЛЫШАЛИ, ЧТО ИЗЛУЧАЮЩЕЕ ТЕПЛО ЭТО

РОСКОШЬ, КОТОРАЯ НЕ ДОСТУПНА ДЛЯ БОЛЬШИНСТВА ЛЮДЕЙ.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ПРАВДОЙ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к вашему дому примерно за вдвое дешевле .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнять работу быстрее и экономичнее.

ВОТ КАК НАЧАТЬ!

• Позвоните в службу поддержки клиентов. Вы получите честный и искренний совет . Ваш техник обещает относиться к вашему проекту, как если бы он был его собственным. Нажмите здесь, чтобы узнать, как служба поддержки клиентов может помочь
• Руководства по установке находятся на этом веб-сайте бесплатно. Щелкните здесь, чтобы просмотреть их.

ЕСТЬ МНОГО ВЕЩЕЙ, ЧТО ВЫ МОЖЕТЕ СДЕЛАТЬ С RADIANT!

обогревать полы снизу

обогревать потолки

обогревать стены

Некоторые люди просто обогревают небольшую площадь, например, ванную комнату или небольшую пристройку.
Другие люди отапливают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете воспользоваться налоговыми льготами и меньшими счетами за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. См. множество вариантов, которые доступны для вас.

Технические специалисты Radiantec всегда готовы помочь.

Теплый пол — Джош Бринко

Теплый пол с подогревом… Это круто! Есть ли смысл в вашей ситуации?

В США наиболее распространенным типом отопления является печь, называемая «принудительной подачей воздуха», которая обдувает дом воздухом по металлическим воздуховодам. Когда в доме становится холодно, включается печь, и вы чувствуете, как из вентиляционных отверстий дует теплый воздух. Затем воздух в помещении снова остывает, и процесс продолжается. Это своего рода мгновенное удовлетворение. На самом деле, это очень по-американски.

Позвольте мне проиллюстрировать это аналогией. Ваше тело 98,6 градусов, верно? Когда вы выдыхаете, ваше дыхание составляет около 98 градусов или что-то меньше. Если наши руки замерзли, мы можем выдуть воздух изо рта, чтобы согреть руки. Ваши руки остаются теплыми после одного глотка воздуха или вам нужно продолжать дуть воздухом? Представьте, что вы пытаетесь подогреть чашку кофе своим дыханием. Вероятно, это можно было бы сделать, но для этого потребуется постоянный поток тепла от вашего дыхания. Вы, вероятно, потеряете сознание до того, как кофе нагреется. ТАКОЕ ЖЕ ПРОИСХОДИТ С ПЕЧЬЮ. Когда горячий воздух выходит из ваших вентиляционных отверстий, он нагревает воздух, но не нагревает полы, стены, столы, стулья и все другие твердые предметы в вашем доме. Вы помните, как учились дирижированию на уроках естествознания? В твердом или жидком состоянии может храниться больше тепла, чем в газе. Воздух — это газ, и печи пытаются нагреть вас (твердое тело) и ваш дом (твердое тело), ​​накапливая тепло в воздухе, который дует на вас. Он не обладает длительным эффектом, а потому не эффективен. (Он также разносит много пыли, клещей и других аллергенов, которые вредны для вашего респираторного здоровья).

Лучистое отопление работает путем передачи тепла от жидкости к твердым телам. Другими словами, вода в трубах нагревается, и эти водопроводные трубы касаются ваших полов и передают тепло вашим полам. Тепло в ваших твердых полах передается другим твердым предметам в вашем доме, и тепло сохраняется более эффективно. Это также кажется более уютным, потому что это длительное, непрерывное тепло, которое согревает вас до глубины души, а не просто обдувает кожу воздухом.

Трубы внутрипольного отопления с металлическими ребрами для рассеивания тепла

Обратите внимание на все ВЕЩИ на потолке существующего дома. Все это необходимо снять и заменить перед установкой труб лучистого отопления в полу.

Итак, как сделать полы в доме блестящими? Водопроводные трубы (обычно пластиковые, называемые PEX) необходимо прикрепить к полу. Это проще всего сделать, когда ваш дом находится в стадии строительства. Если вы заливаете бетонные полы, PEX укладывается до заливки бетона, и они навсегда залиты в бетон. Если ваши полы сделаны из дерева, PEX обычно прикрепляется к нижней стороне полов. Это довольно легко сделать в новом строительстве, так как на пути не так много вещей (таких как свет, провода, изоляция и сантехника). В ситуации реконструкции это немного сложнее, так как вам сначала нужно снять потолок и все, что внутри него, прежде чем вы сможете скрепить степлером. Вам даже нужно отшлифовать все гвозди или скобы, которые могут торчать сквозь пол, чтобы они случайно не проткнули водопроводные трубы PEX. Эти работы по сносу могут обойтись очень дорого (вероятно, дороже, чем цена самой системы лучистого отопления). Это становится еще более сложной задачей в подполье, где рабочим придется работать на спине, чтобы прикрепить скобами PEX к нижней стороне пола. Нет ничего невозможного, но наличие чистого листа помогает сохранить разумную стоимость. Новое строительство и новые дополнения довольно легко интегрировать лучистое отопление пола.

Мастер проекта осматривает пол с подогревом в существующей плите. (Обратите внимание на деревянные полки на заднем плане… их поставил рабочий, и они проткнули водопроводные трубы. Необходима предельная осторожность).

Водопроводные трубы, уложенные в бетонную плиту перед ее заливкой. Обратите внимание на изоляционную плиту под трубами.

Если вы хотите установить PEX в существующую бетонную плиту, вам нужно либо разбить плиту и залить новую, либо вы можете вырезать канавки для установки труб. Затем вы бы покрыли эти канавки другим слоем бетона и, возможно, другим материалом для пола. Мы с успехом использовали лучистое отопление пола во всех напольных материалах, в том числе в твердой древесине. Лиственные породы имеют тенденцию к усадке и набуханию при изменении температуры, поэтому «искусственная древесина лиственных пород» является лучшим выбором при использовании лучистого обогрева пола, хотя мы никогда не видели проблем с настоящими лиственными породами (только слышали о них… постучим по дереву… в буквальном смысле).

Возможно использование электрических теплых полов. Хотя это не очень эффективно. Затраты на электроэнергию для производства тепла в настоящее время не оправданы. Большинство лучистых систем отопления работают на природном газе или пропане, которые намного дешевле, чем электрические аналоги. Тем не менее, электрический теплый пол может быть жизнеспособным вариантом для небольших помещений, таких как ванные комнаты. Мелкие провода укладываются на пол (как одеяло с подогревом) и покрываются раствором и плиткой. Термостат на стене ванной комнаты управляет системой, а термостат с таймером помогает снизить эксплуатационные расходы.

Коллекторная панель, которая направляет нагретую воду от котла в различные части дома через водопроводные трубы PEX

Газовые системы обогрева пола работают с бойлером. Котел представляет собой коробку размером с обувную коробку для ковбойских сапог, и в ней есть ряд водопроводных труб, которые проходят над пламенем. Пламя нагревает трубы, и вода в трубах нагревается. Это довольно просто. Как только водопроводные трубы выходят из котла, они разделяются (в коллекторе) на разные трубы для каждой области вашего дома. Каждая из этих зон может иметь свой собственный термостат, чтобы вы могли индивидуально контролировать тепло. Эти трубы возвращаются к котлу, чтобы продолжать нагревать воду в трубах. Рядом с котлом должна располагаться сложная панель труб, называемая коллектором. Это место, где водопроводные трубы расходятся по разным участкам, а затем возвращаются из этих мест, прежде чем их снова отправят в котел для повторного нагрева. Этот коллектор является «мозгом» системы, в которой есть датчики, которые связаны с термостатами в каждой комнате, а также связаны с бойлером, чтобы сообщить ему, когда нужно нагреть еще немного воды.

Помимо небольшого размера и эффективности, бойлеры также хороши тем, что они могут заменить бак с горячей водой для душа, ванны и раковины. Это экономит еще больше места. Котел и коллектор просто должны быть расположены в месте, где вы можете провести вентиляционную трубу наружу (поскольку горящее пламя в помещении требует кислорода для горения, а также требует выпуска газов наружу).

Если вы планируете добавить в пристройку пол с подогревом, вы также должны подумать о том, что вы будете делать с существующей системой отопления. Я считаю, что две отдельные системы слишком сложны. Кроме того, когда у вас есть котел и панель коллектора, будет стыдно не использовать эту инфраструктуру в ее максимальном потенциале для обогрева всего дома, а не только новой части дома. Вы можете удалить существующую систему отопления и расширить полы с подогревом до существующего дома, или вы можете отказаться от лучистого отопления и просто расширить свою текущую систему до нового дополнения. Иногда ваша существующая система отопления недостаточно велика, чтобы обогреть дополнительные квадратные метры. Ваш строитель и архитектор могут помочь вам оценить это.
